Radeon HD 6750/6770 в исполнении HIS

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Надеюсь, что вы видите эту дыру в здании на картинке выше. Это не просто так дыра — это осознание того, что у нас с вами образовался большой пробел в освещении последних достижений в области видеокартостроения. А именно — что мы еще ни разу не изучали Radeon HD 6750 и HD 6770. И надо сказать, что эти продукты имеют совершенно иное ядро, нежели Radeon HD 6790, уже рассмотренный нами ранее.

Посыпаем пеплом голову и спешим дать этот материал, хотя с другой стороны — куда спешить? Все равно новинки появятся еще не скоро, и пользователям и потенциальным покупателям видеокарт еще долго предстоит лицезреть на полках магазинов все те же, уже год как знакомые сочетания букв и цифр.

Сегодня мы изучим два продукта компании HIS (кстати, то здание выше — из Гонконга, откуда родом и компания HIS), символизирующие Radeon HD 6750/6770, то есть середнячки в продуктовой линейке. Сразу скажу, чтобы не томить: внутри у карт — то же самое ядро Juniper, которое все знают по картам Radeon HD 5750/5770. Да, можно сказать, произошло по сути очередное переименование продуктов, и 5750 превратился в 6750, а 5770 — в 6770. Ниже мы коснемся этого вопроса более детально.

А пока перейдем к картам.

Платы

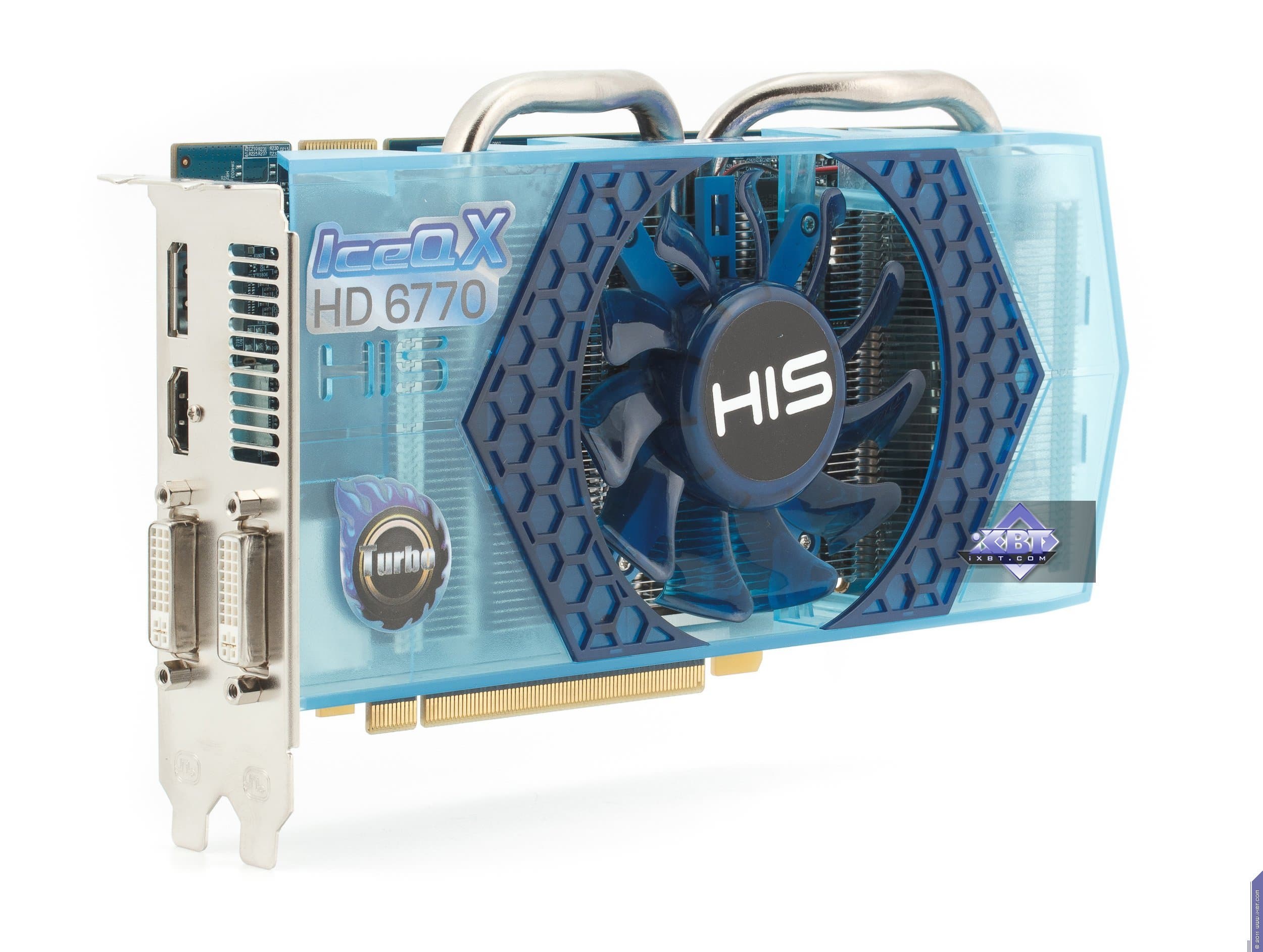

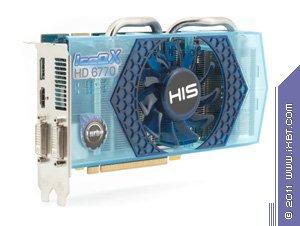

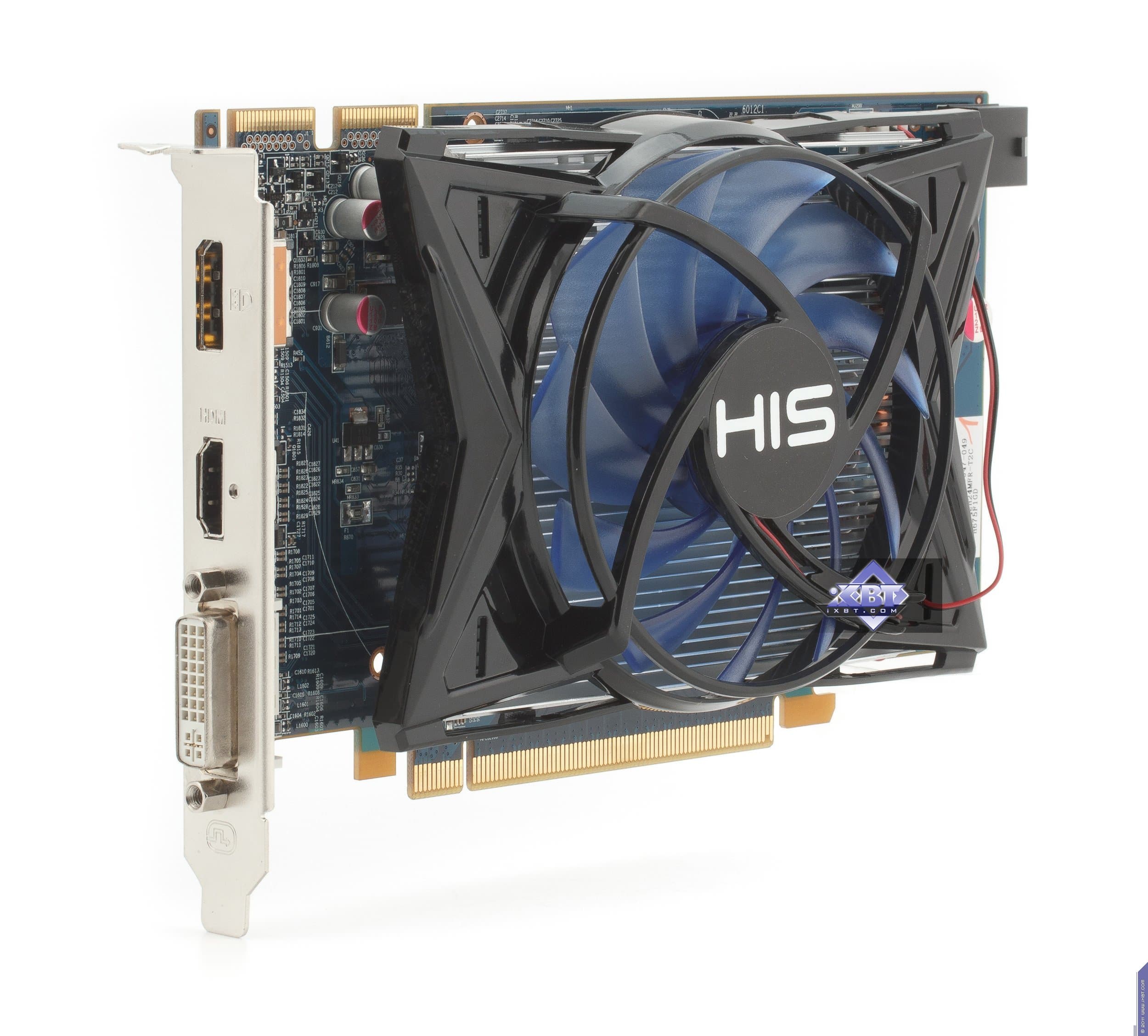

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 6770 (Juniper)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 880 МГц (номинал — 850 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 160/880 МГц (номинал — 160/880 МГц)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 800
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 210×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI, 1×DisplayPort
  • Поддержка многопроцессорной работы: CrossFire (Hardware)
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 6750 (Juniper)
  • Интерфейс: PCI Express x16
  • Частоты работы GPU (ROPs): 700 МГц (номинал — 700 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1150 (4600) МГц (номинал — 1150 (4600) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 144/700 МГц (номинал — 144/700 МГц)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 720
  • Число блоков текстурирования: 36 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 190×100×33 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×HDMI, 1×DisplayPort
  • Поддержка многопроцессорной работы: CrossFire (Hardware)

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 DRAM, размещенной в восьми микросхемах (по четыре на каждой стороне PCB).

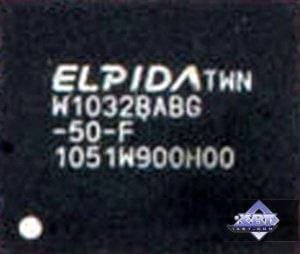

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (2500) МГц.

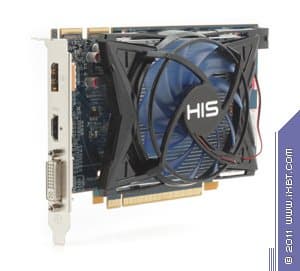

HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 DRAM, размещенной в четырех микросхемах на лицевой стороне PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

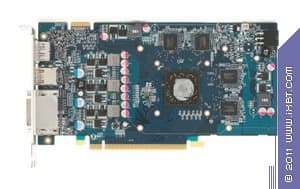

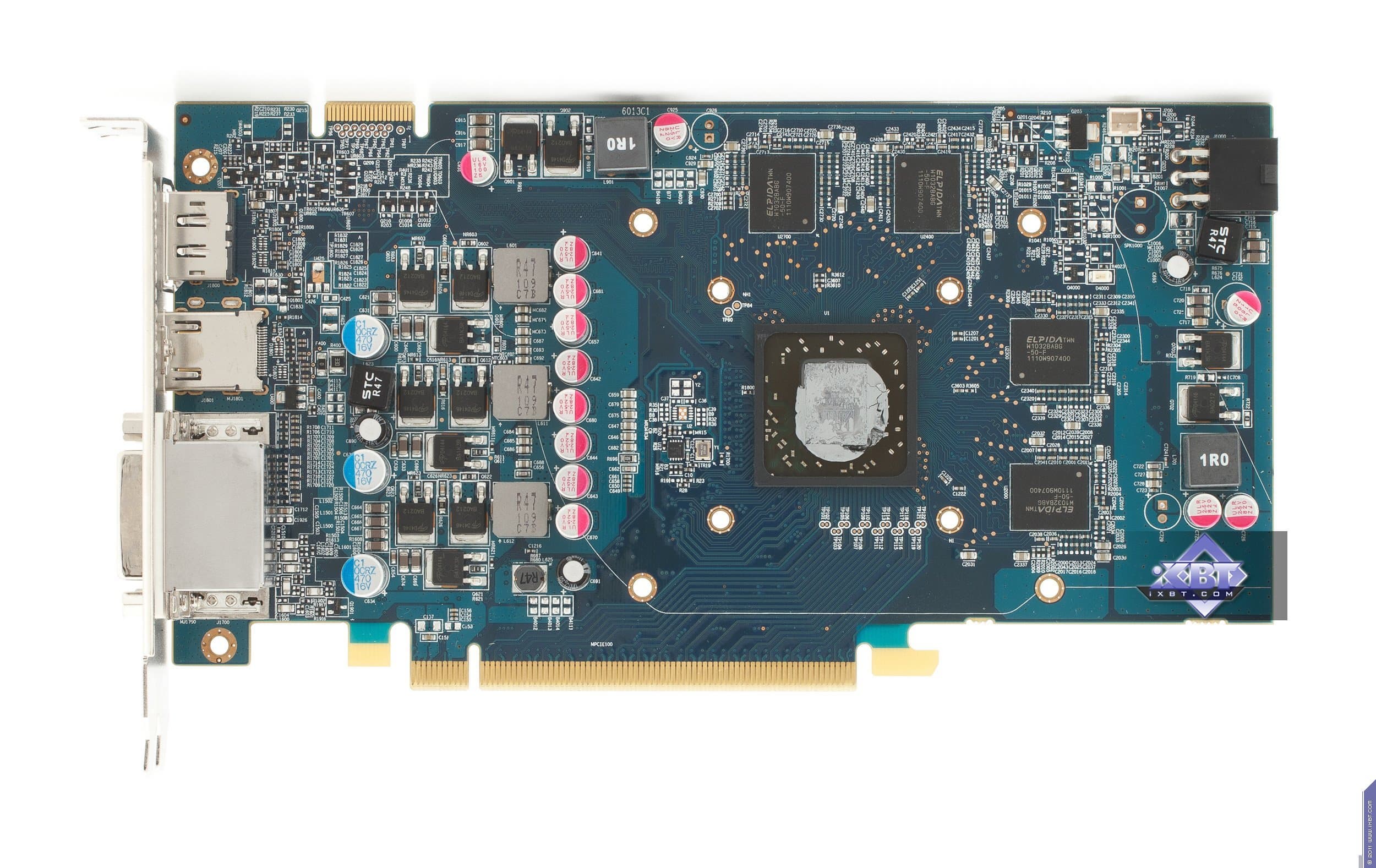

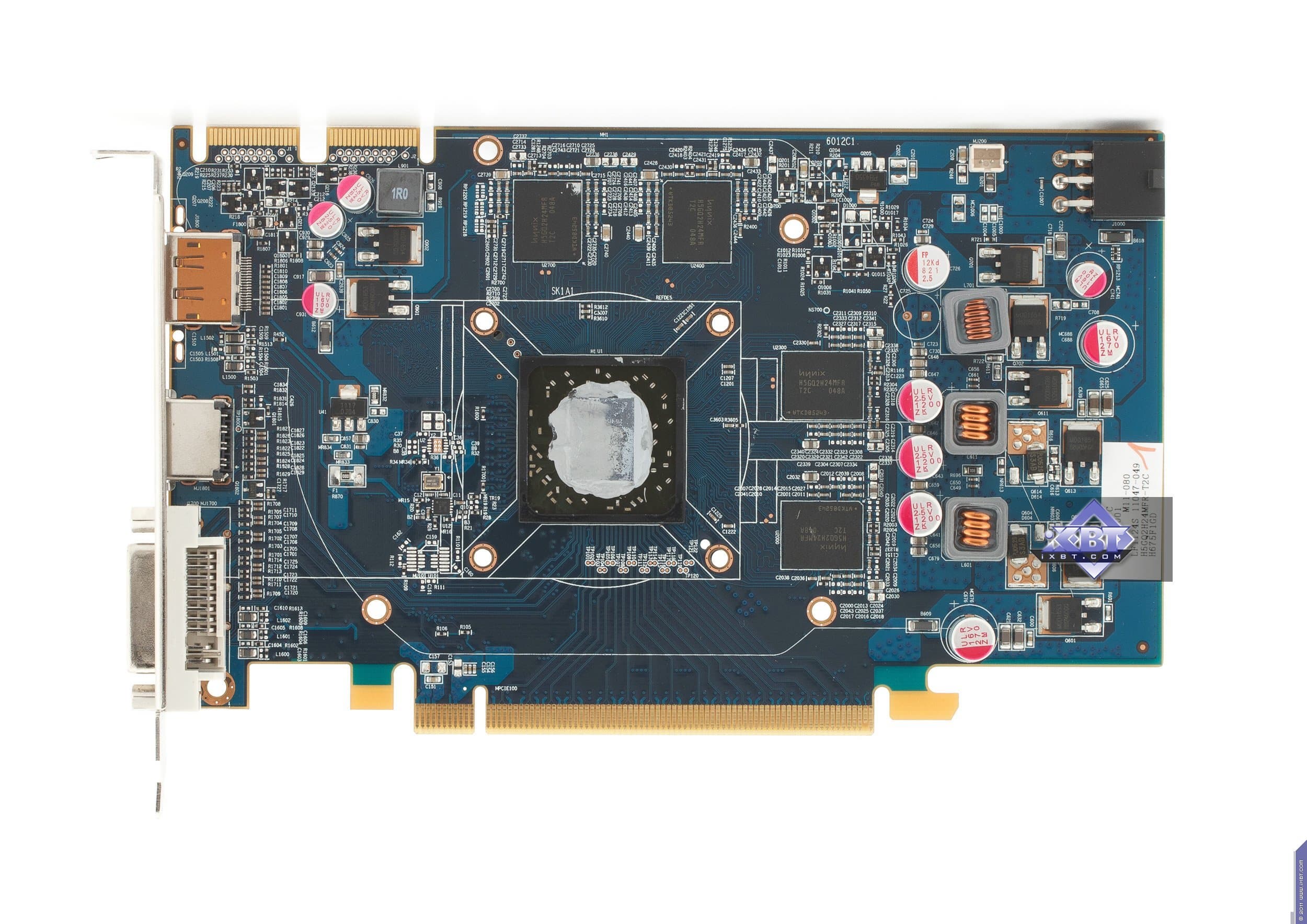

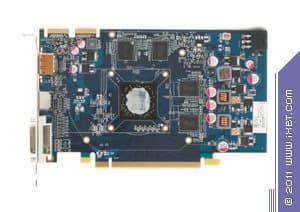

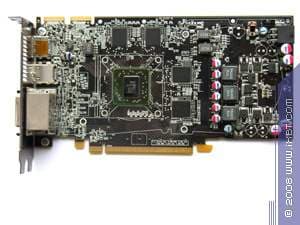

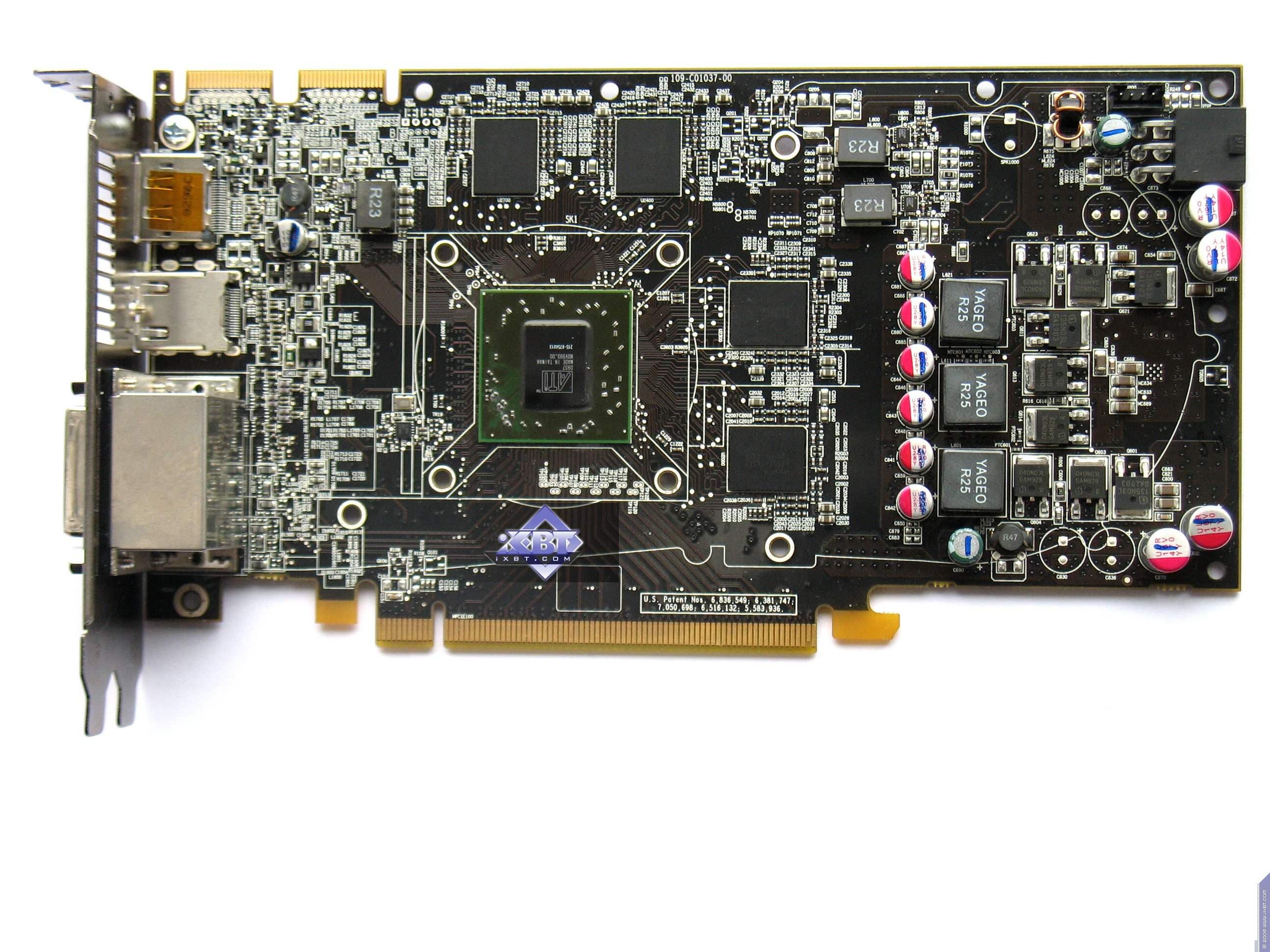

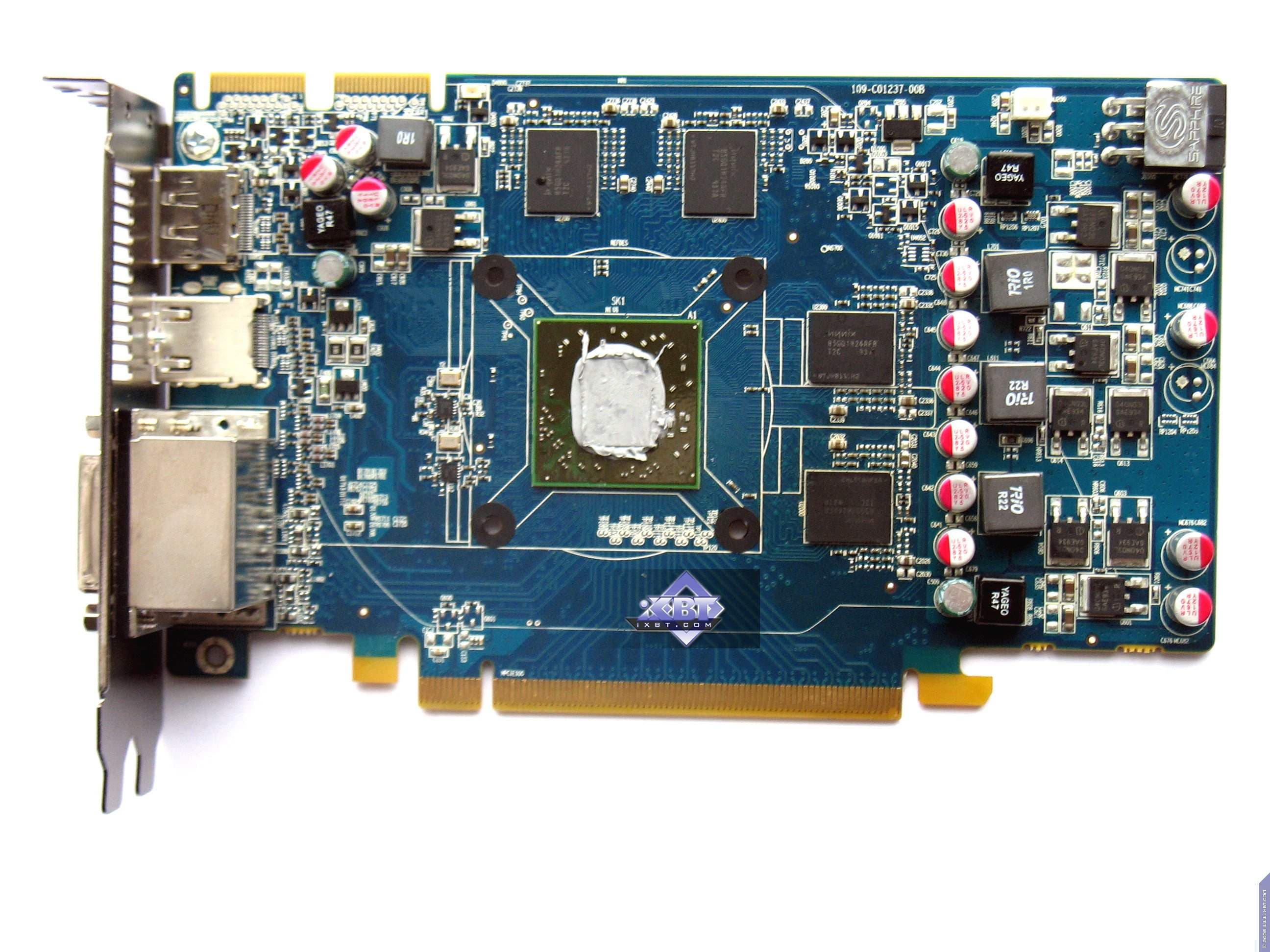

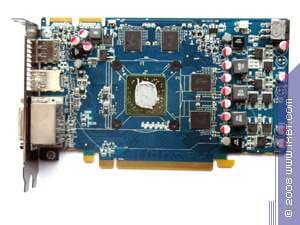

Сравнение с эталонным дизайном, вид спереди
HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 5770
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 5750

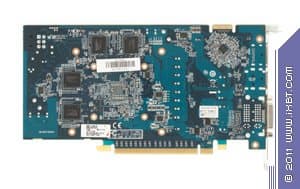

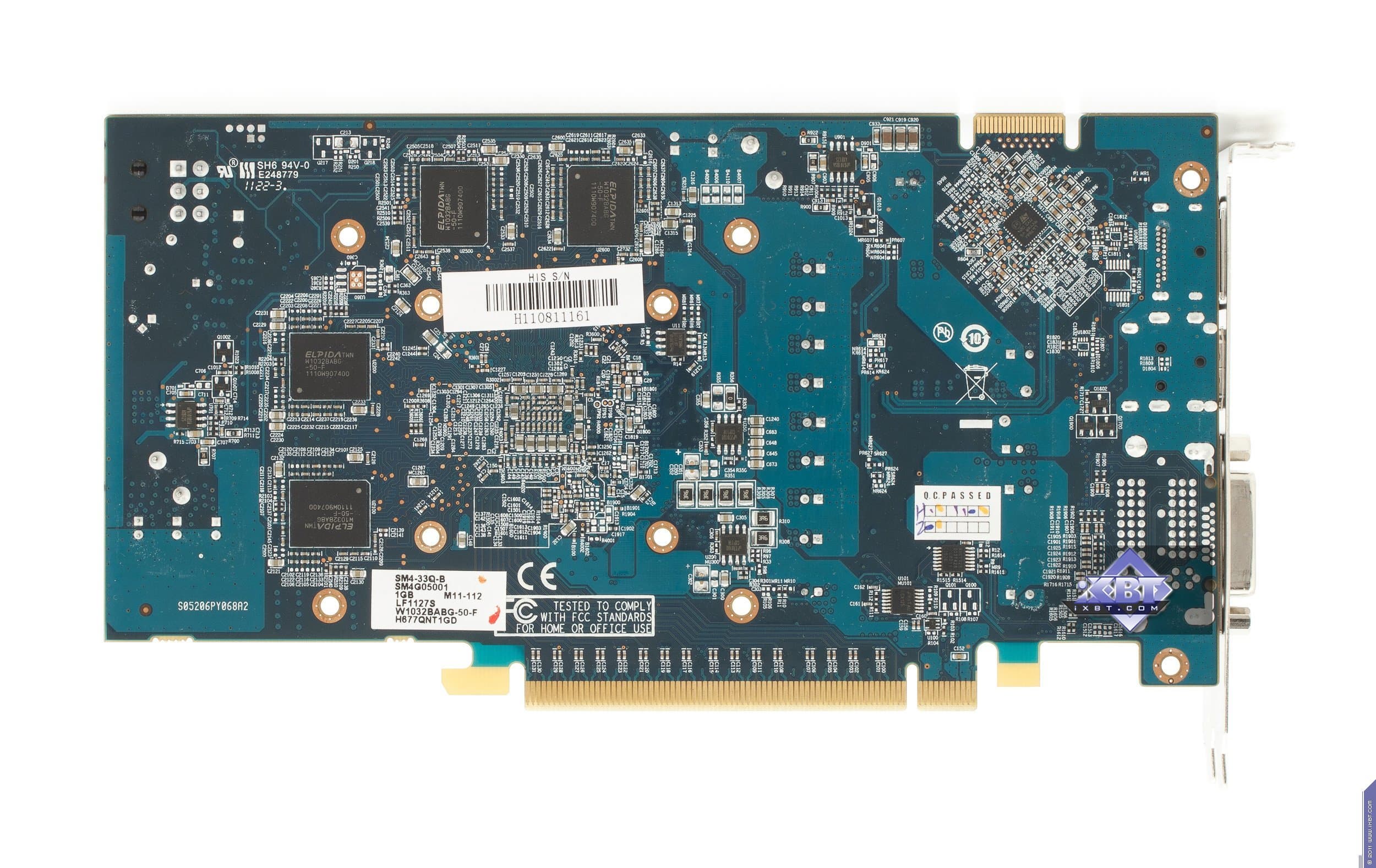

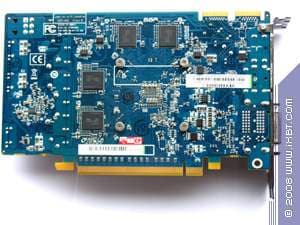

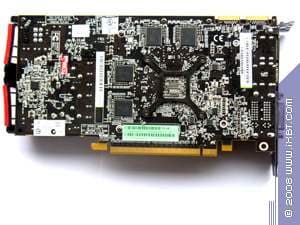

Сравнение с эталонным дизайном, вид сзади

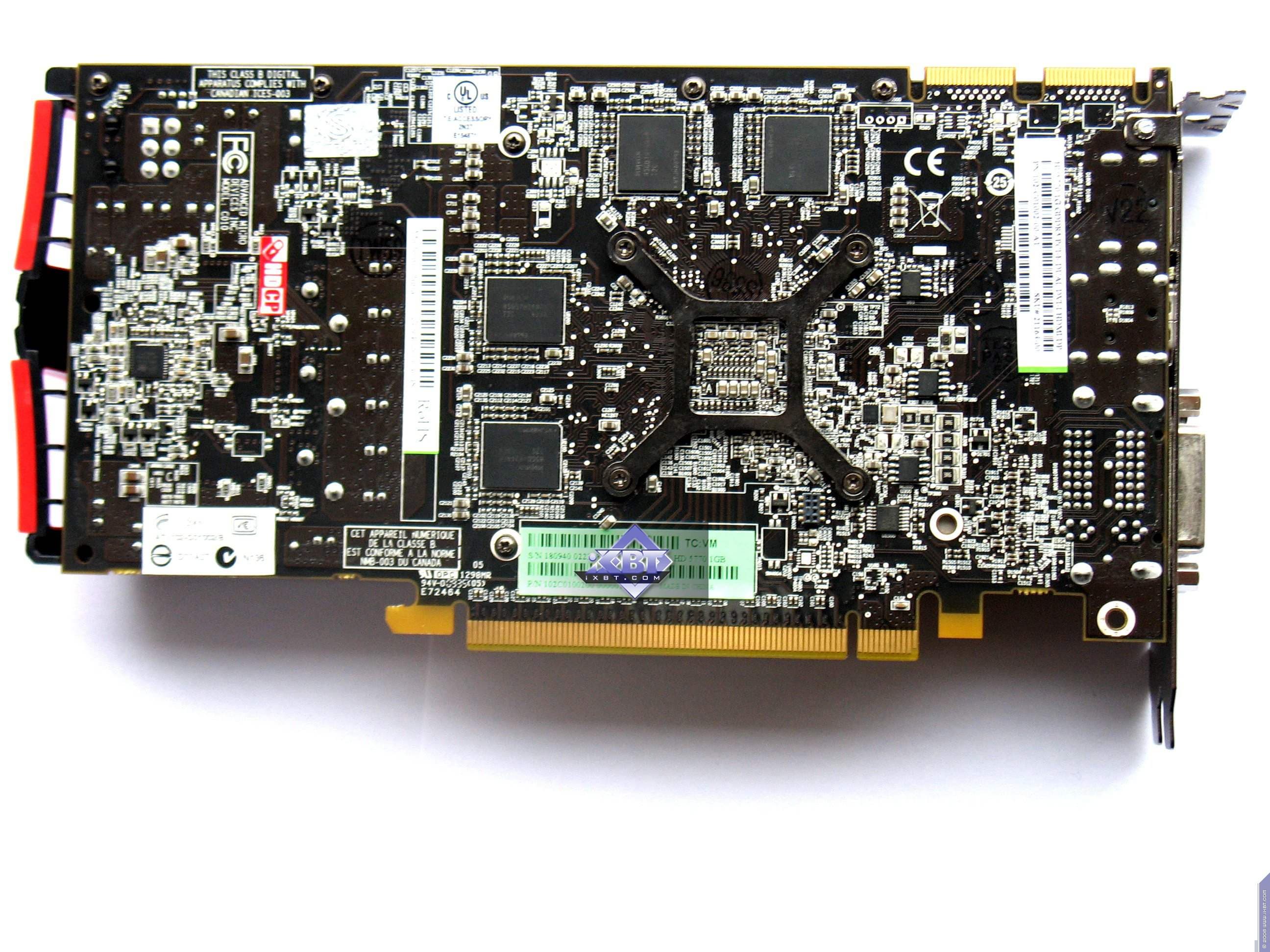

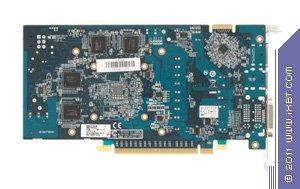

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 5770

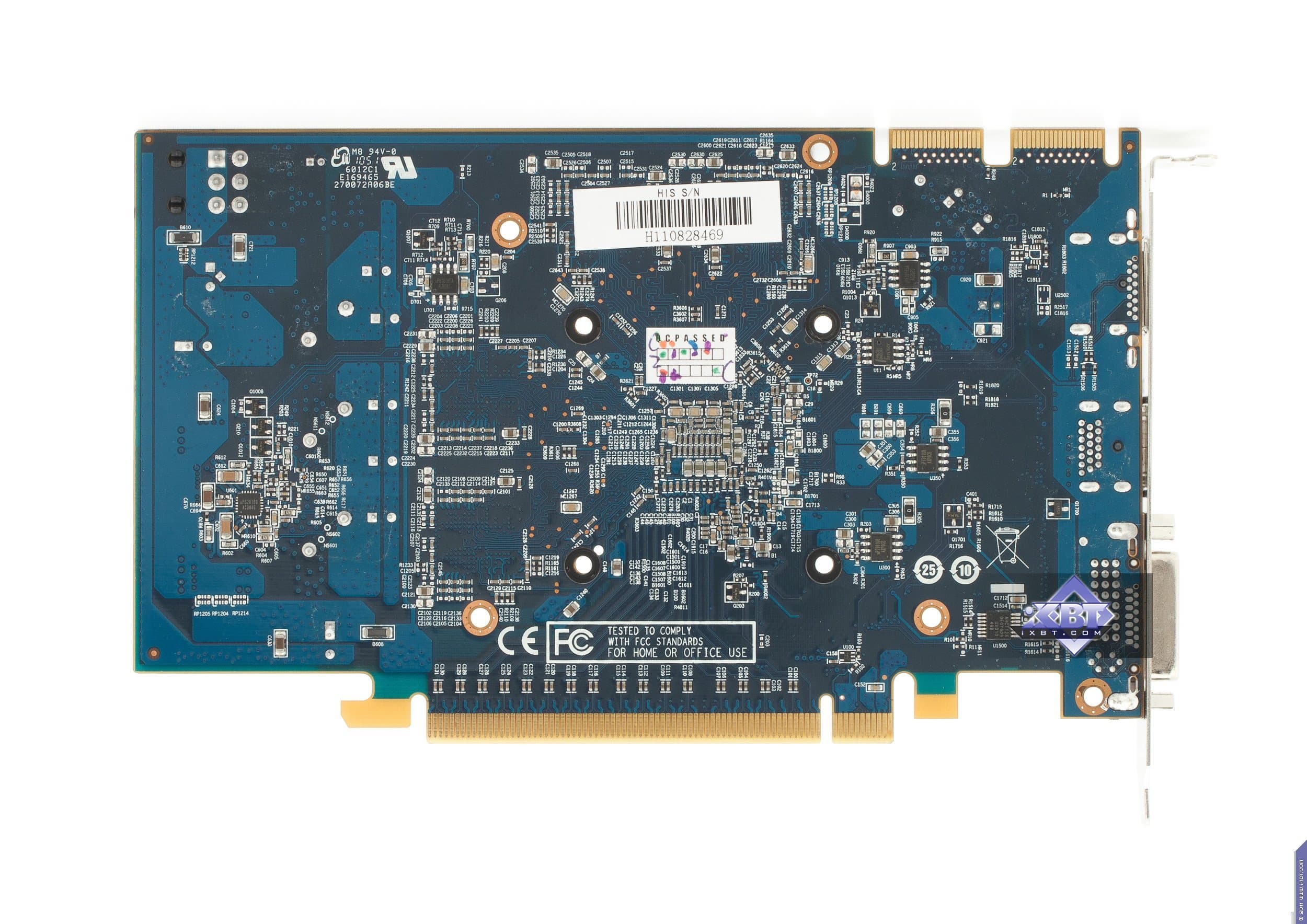

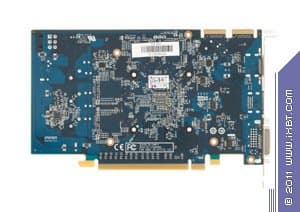

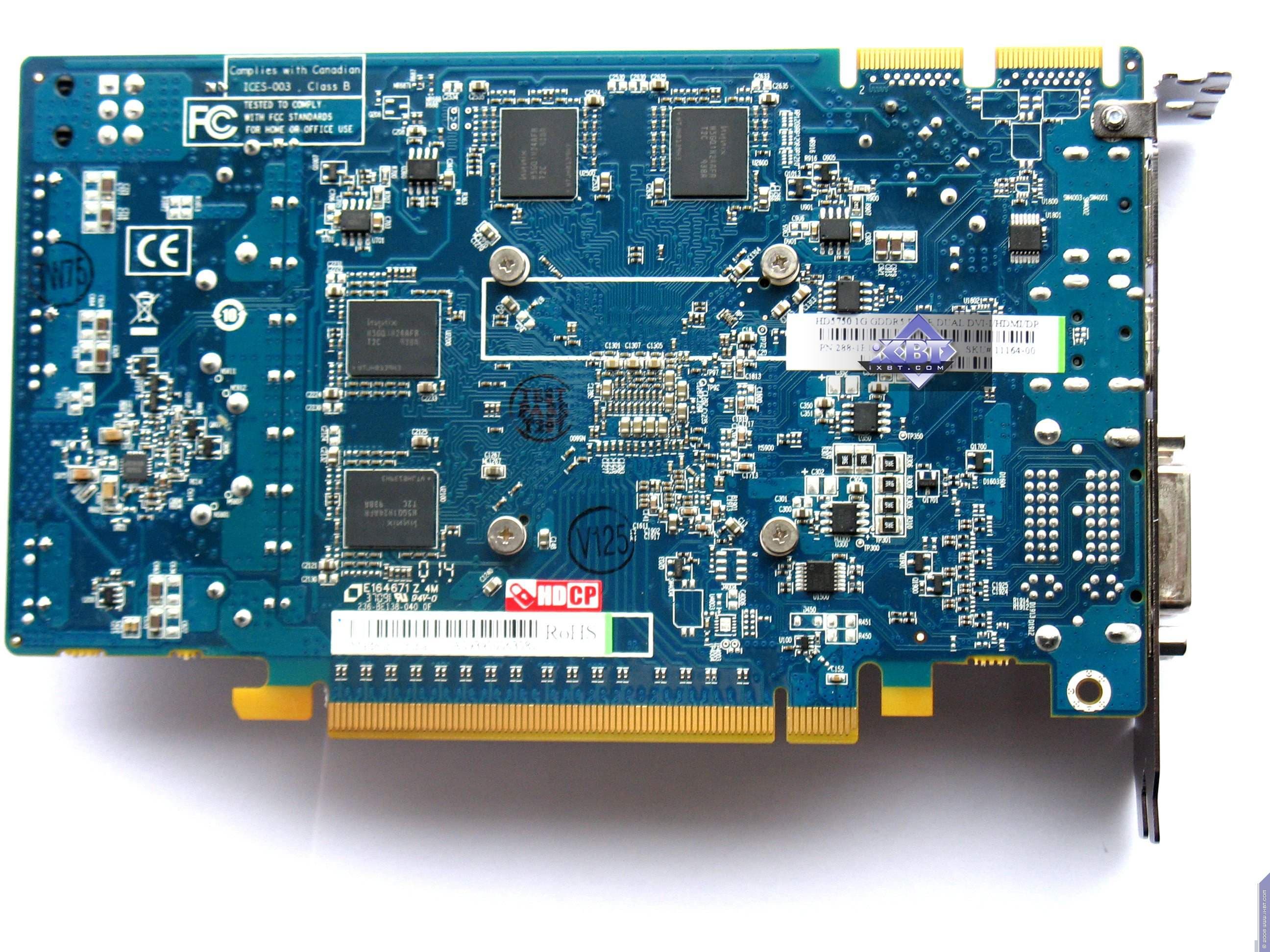

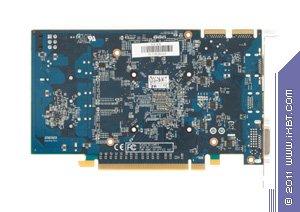

HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 5750

Еще раз отмечу, что оба продукта имеют те же ядра, что и карты HD 5750/5770, да и частоты по сути те же самые, поэтому впору ожидать, что результаты HD 6750/6770 будут как две капли воды похожи на результаты их предшественников (вопрос, почему и зачем поменяли циферку, мы обсудим в конце). А пока сравним, как говорится, особенности тел.

Тело HD 6750 в исполнении HIS имеет некоторые отличия от HD 5750, но в основном это касается комплектации карт более емкимм микросхемами памяти, и как результат — достаточно установить четыре 2-гигабитные микросхемы памяти для получения 1 гигабайта памяти. А вот тельце HD 6770 у того же HIS претерпело более существенные изменения. Во-первых, блок питания с хвоста карты переехал ближе к гнездам вывода; во-вторых, продукт стал поддерживать только простой CrossFire, а не CrossFireX (предусматривающий возможность объединения в одну упряжку более двух видеокарт), получив лишь одно гнездо для установки моста CrossFire. Что касается микросхем памяти, то в данном случае инженеры решили оставить тот же набор из восьми 1-гигабитных микросхем, чтобы получить 1 гигабайт суммарной локальной памяти.

В случае, если у потребителей еще остались старые аналоговые мониторы или дешевые LCD только с подключением через d-Sub (VGA-гнездо трапецевидной формы), видеокарты к ним можно подключить через специальные адаптеры-переходники DVI-to-d-Sub. То есть такая штуковина надевается на DVI-разъем видеокарты, и к нему уже подключается монитор. Стоит заметить, что у обеих карт возможность подключения d-Sub через адаптер реализована только для одного DVI-гнезда, (впрочем, у HD 6750 — вообще только одно такое гнездо), поэтому нельзя подключить сразу два монитора с VGA-разъемами. Что ж, веянье времени…

Еще можно отметить, что обе карты имеют по одному гнезду HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), а также по одному гнезду DisplayPort (этот способ передачи картинки пока весьма экзотичен для российского рынка).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и тому подобных — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь. За эти годы кое-какие изменения и новации случились, но они не настолько революционны, чтобы можно было считать вышеуказанный материал окончательно устаревшим. Наш автор Алексей Берилло, вероятно, в ближайшем будущем обновит ту статью с учетом тех изменений, которые накопились за эти годы.

Ну и в заключение есть смысл напомнить, что обе карты требуют дополнительного питания одним 6-контактным разъемом. Поэтому если у вас нет соответствующих БП, надо проверять комплект поставки, чтобы в них присутствовал переходник. Хотя, наверно, напоминание об этом — уже анахронизм. Уже лет пять минимум все БП комплектуются специальными 6-контактными (или 8-контактными) «хвостами».

О системах охлаждения.

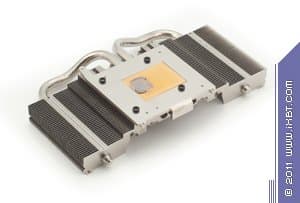

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E

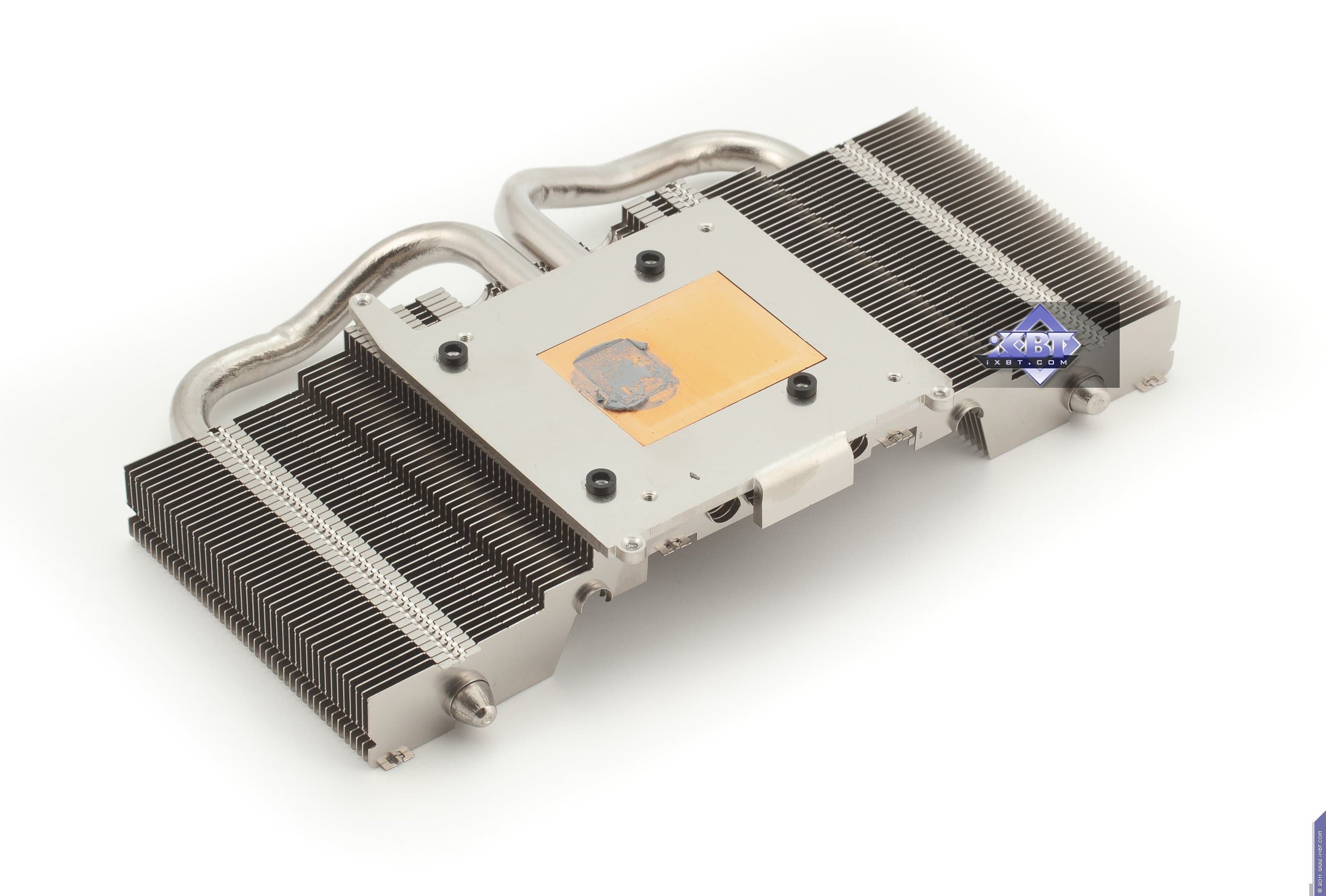

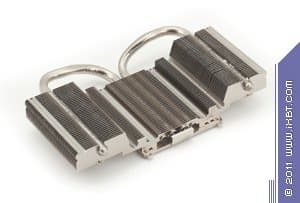

Хоть карта и принадлежит к старой знакомой серии IceQ, однако уже давно HIS прекратил сотрудничество с компанией Arctic Cooling, знаменитой своими тихими системами охлаждения, поэтому под торговой маркой IceQ ныне продаются уже совсем иные устройства. В данном случае мы видим массивный радиатор, усиленный тепловыми трубками, улучшающими передачу тепла от ядра на периферию радиатора.

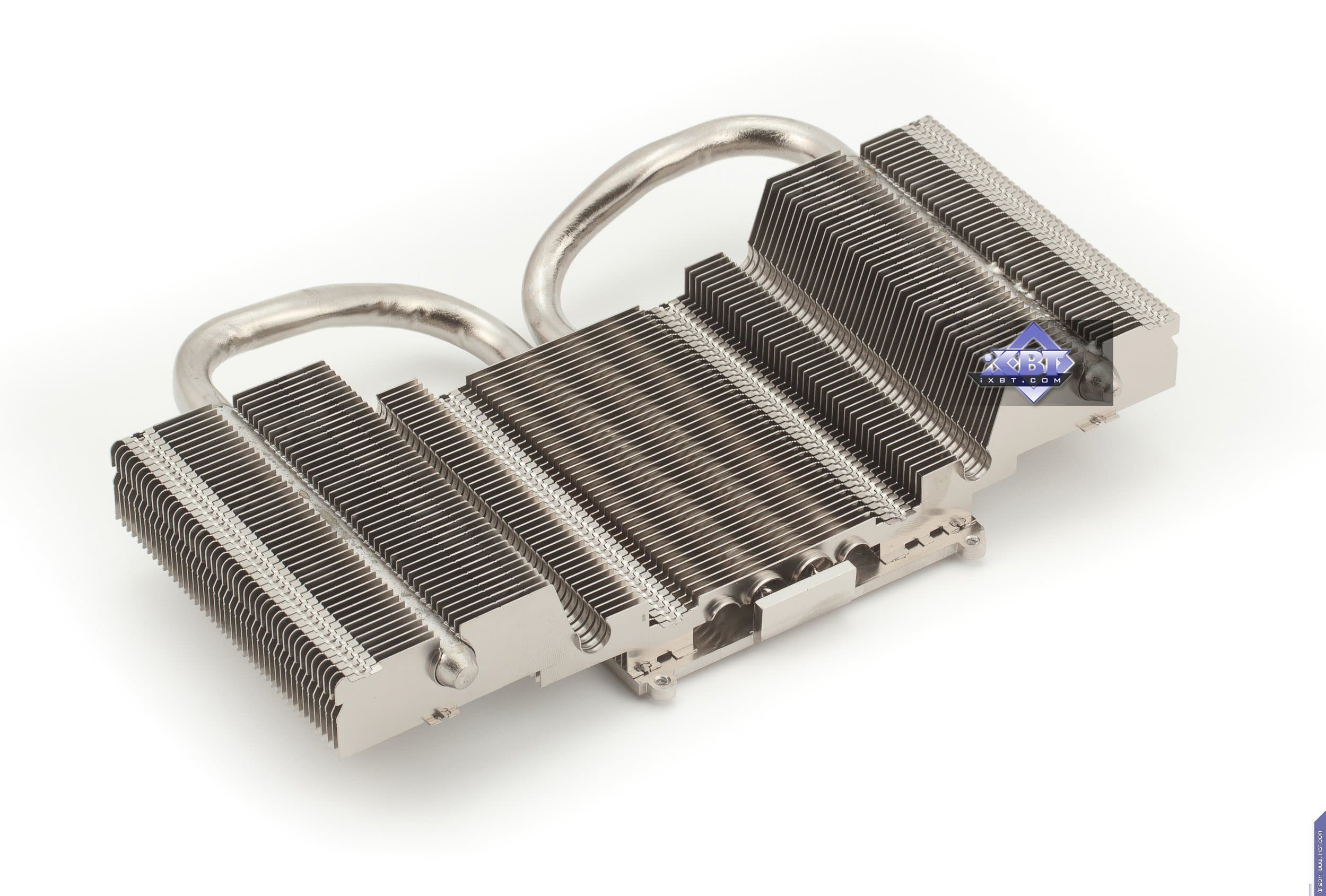

Сверху устройство прикрыто кожухом с установленным в нем большим вентилятором. Последний работает на малых оборотах и потому практически бесшумен.

Микросхемы памяти не охлаждаются.
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E

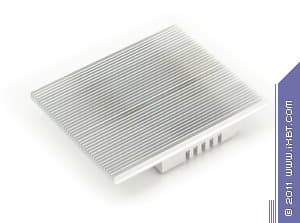

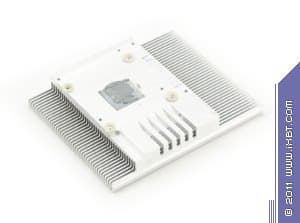

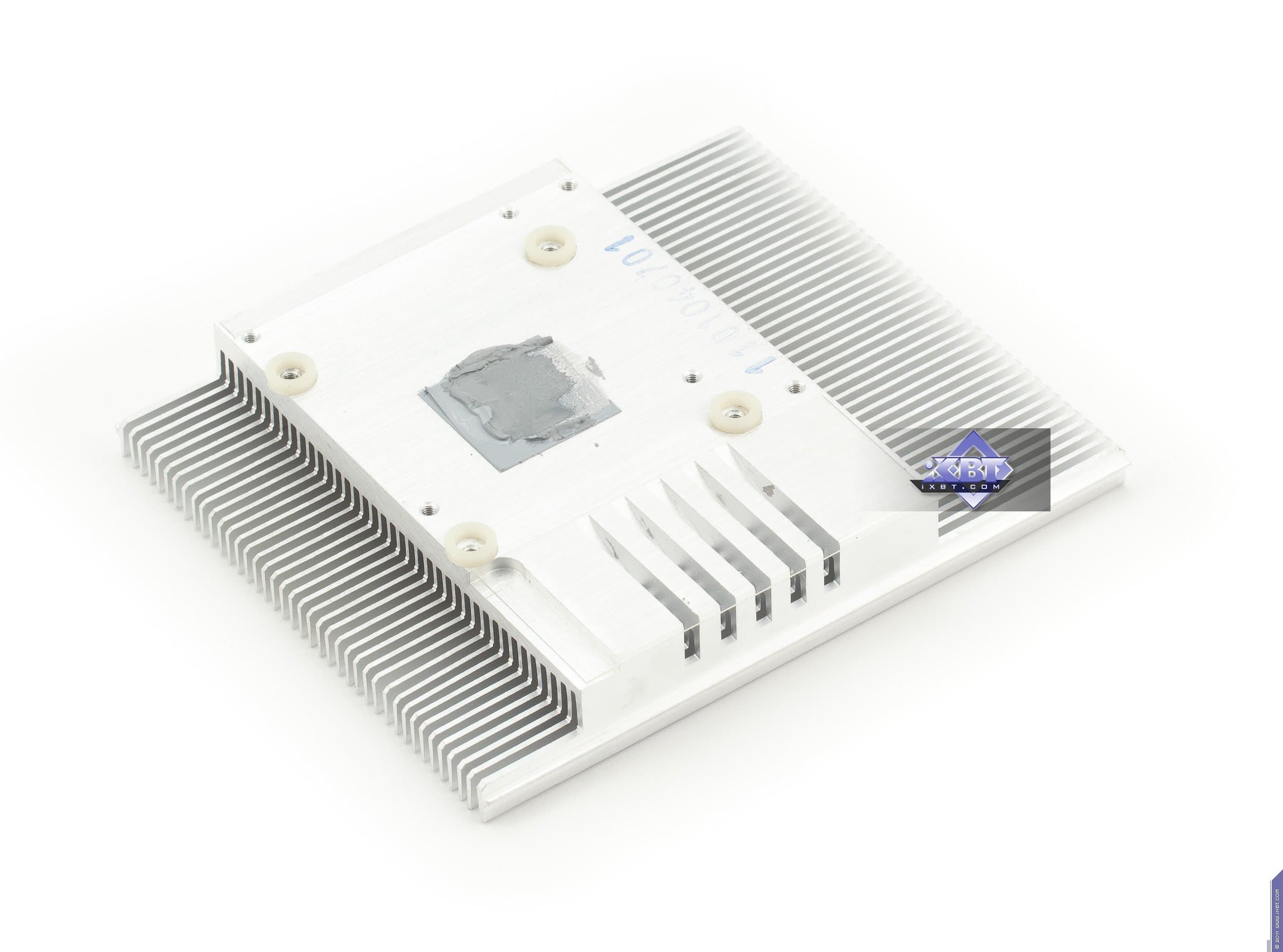

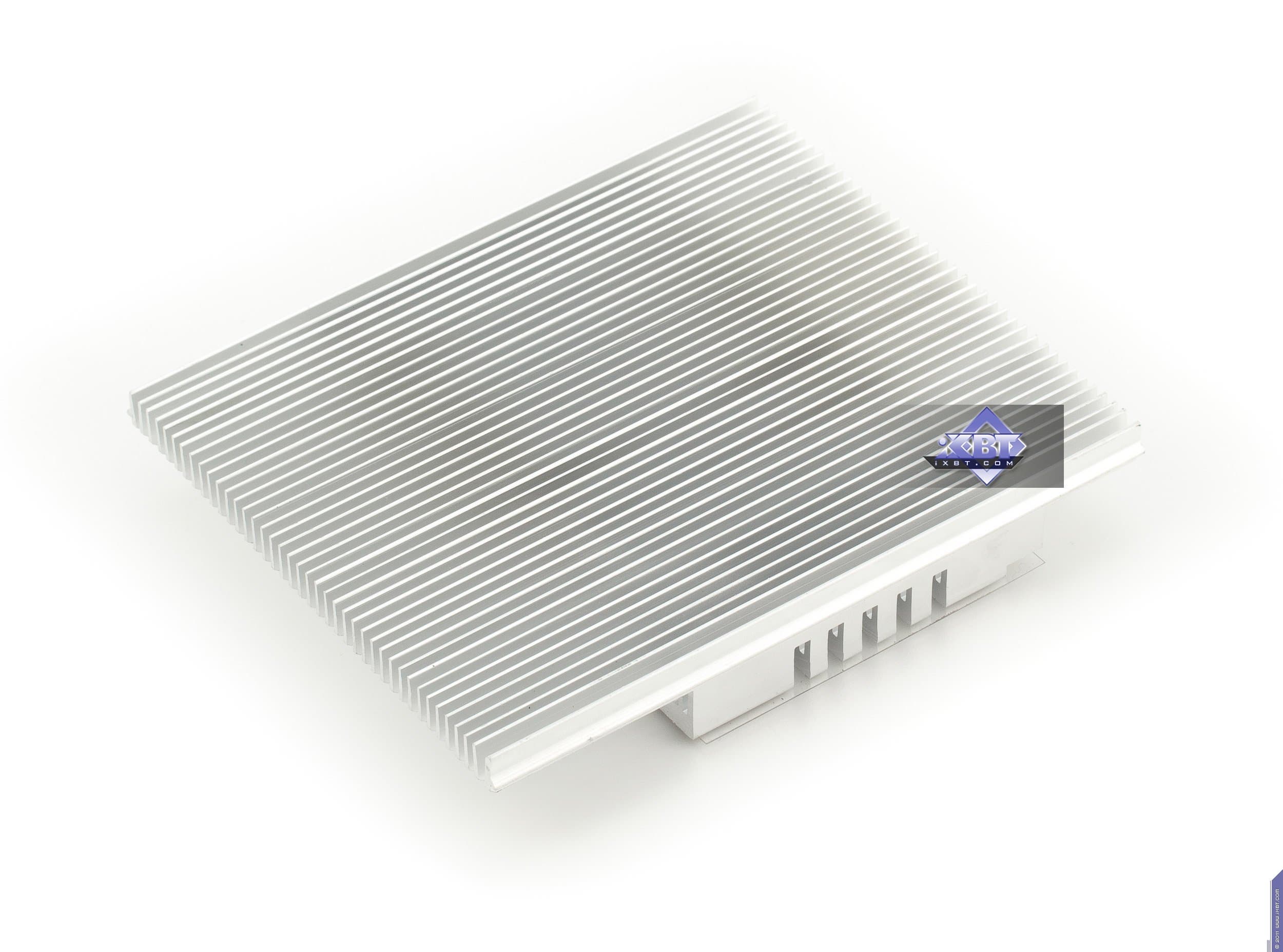

А вот тут уже совсем иной коленкор. Маленький радиатор и также кожух с вентилятором. Наверно, этого достаточно для такого рода ускорителей. Впрочем, система охлаждения все равно получается достаточно габаритной, так что видеокарта занимает 2 слота в системном блоке.

Вентилятор работает на малых оборотах, поэтому кулера почти не слышно — впрочем, он чуть более ощутим, чем предыдущий. Микросхемы памяти — без охлаждения.

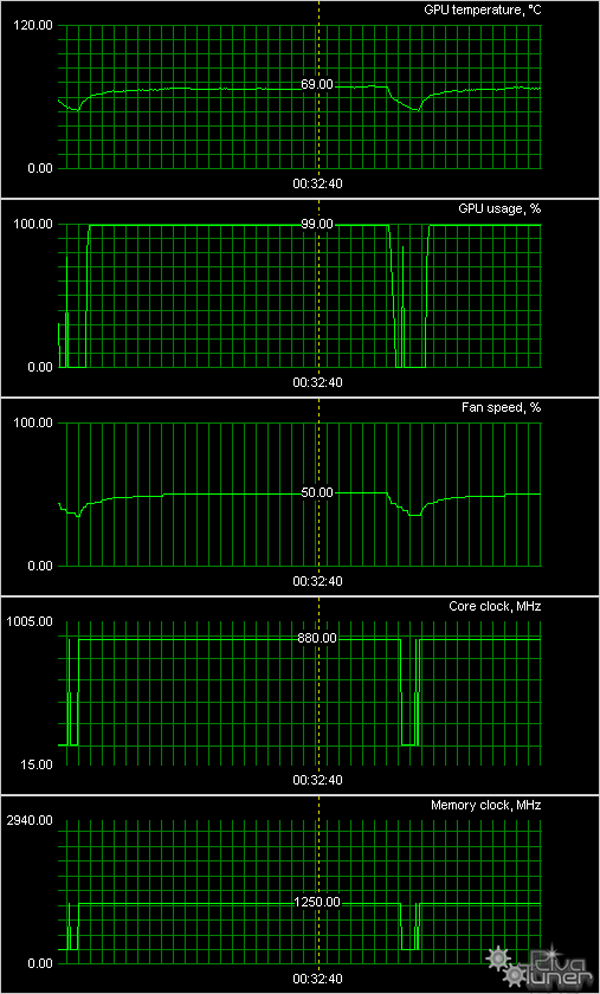

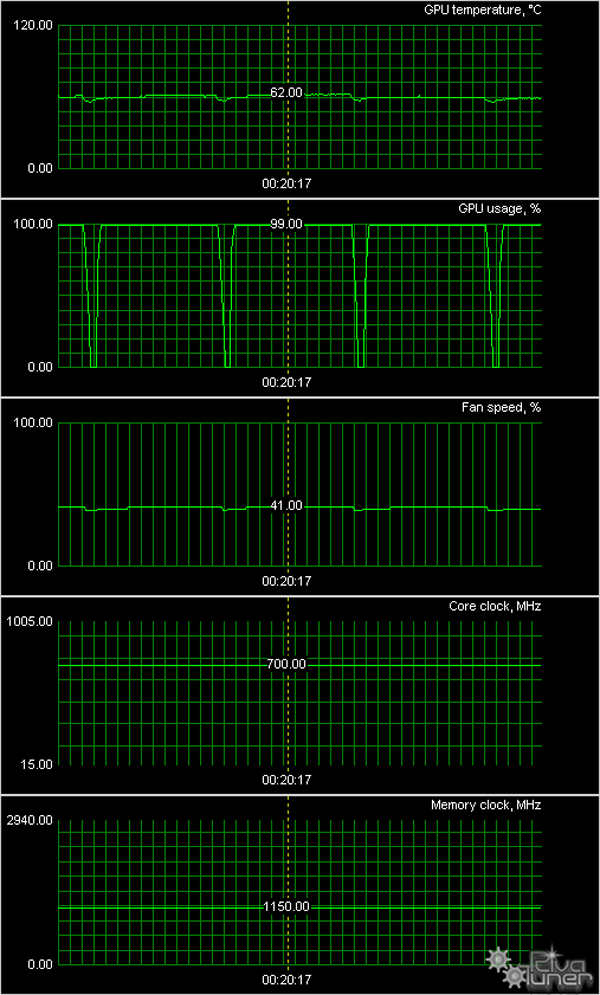

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E

У обеих карт мы видим очень даже хорошую картину нагрева ядра (для продуктов такого уровня) — в районе 62-69 градусов, что говорит о высоком качестве охлаждения.

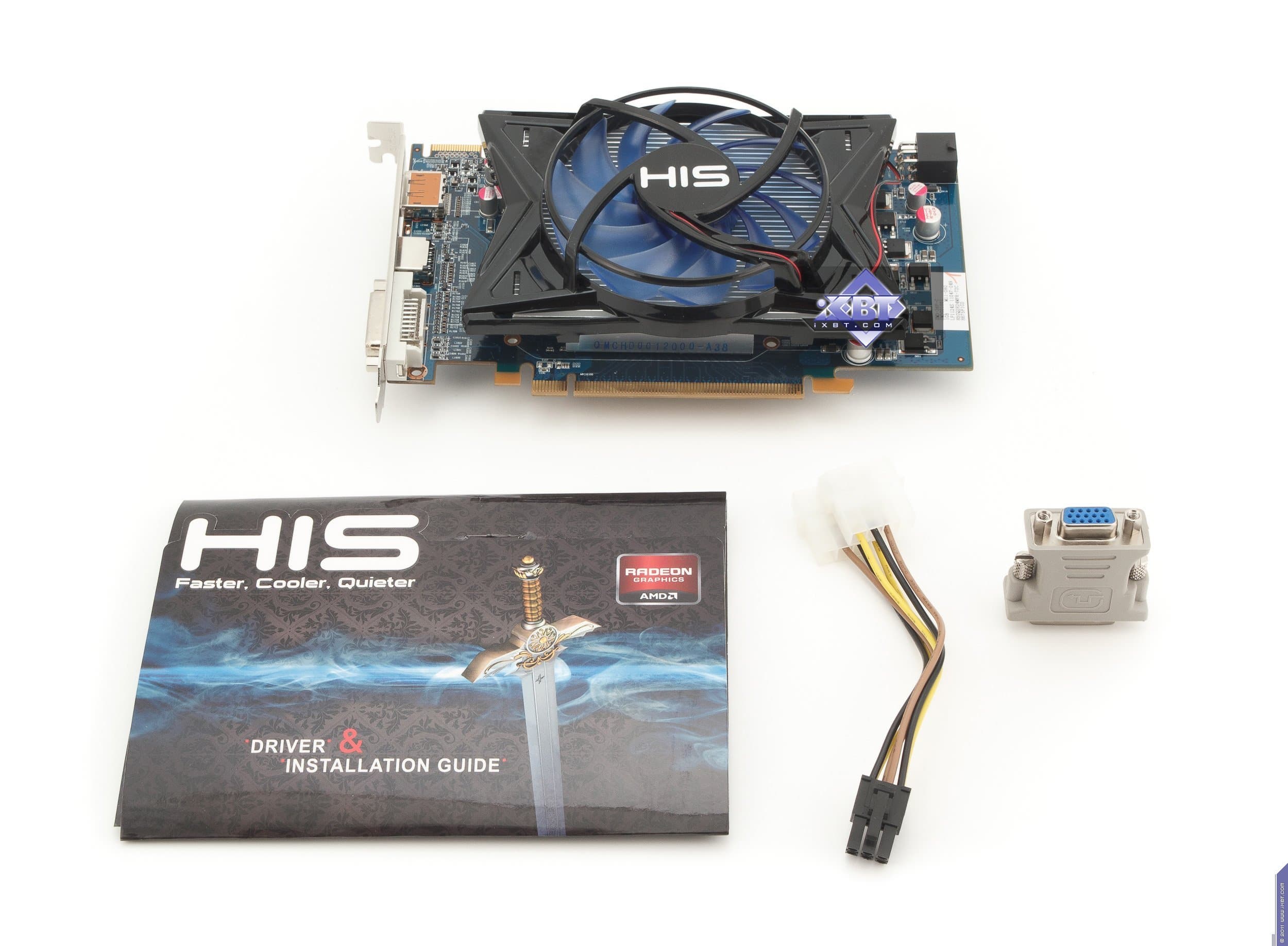

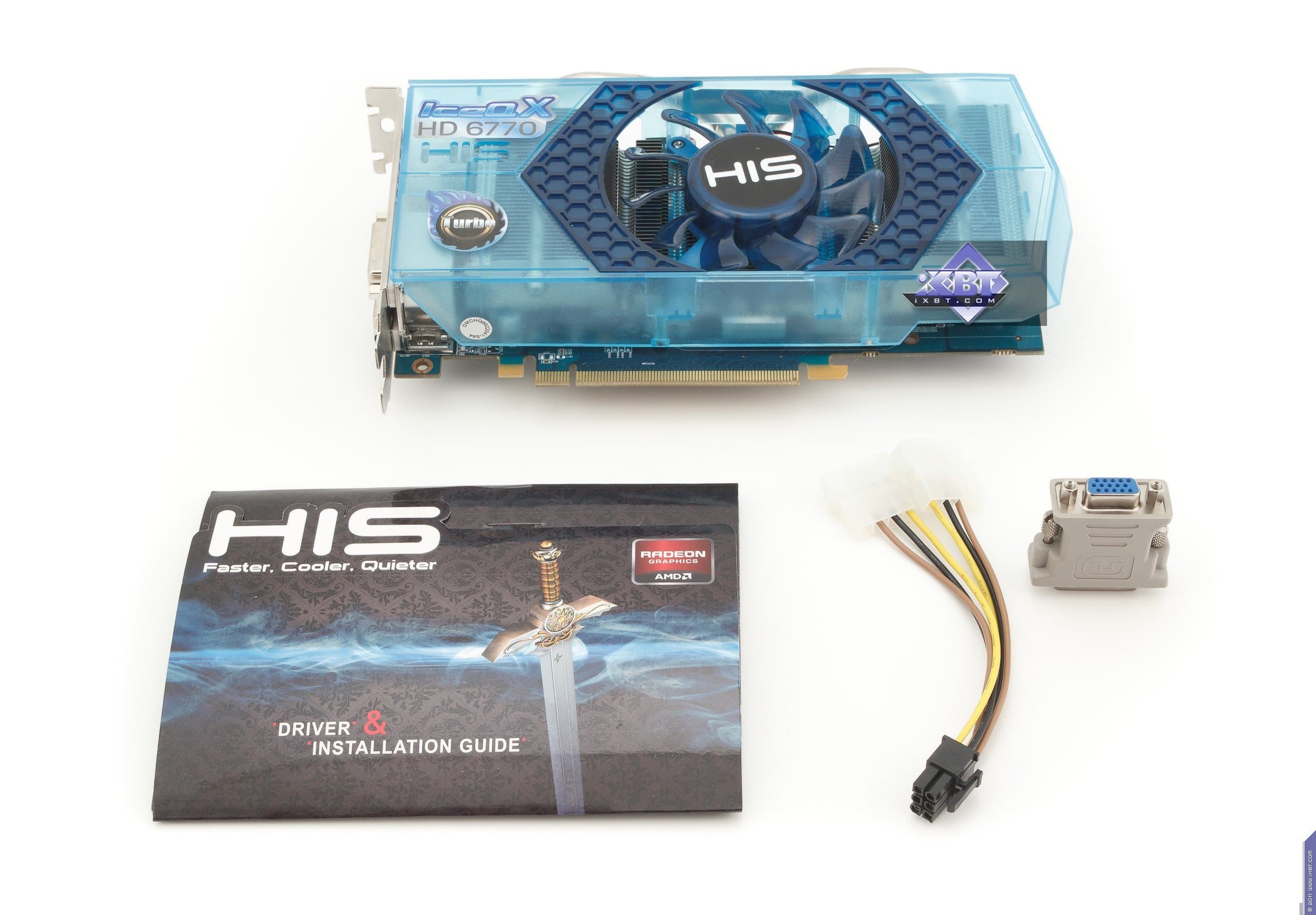

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

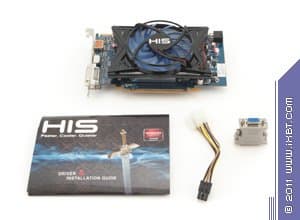

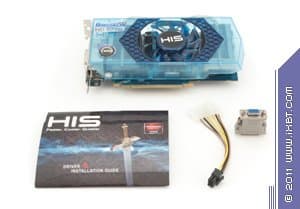

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект, плюс разветвитель питания и адаптер DVI-to-VGA.
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E
Аналогичный комплект.

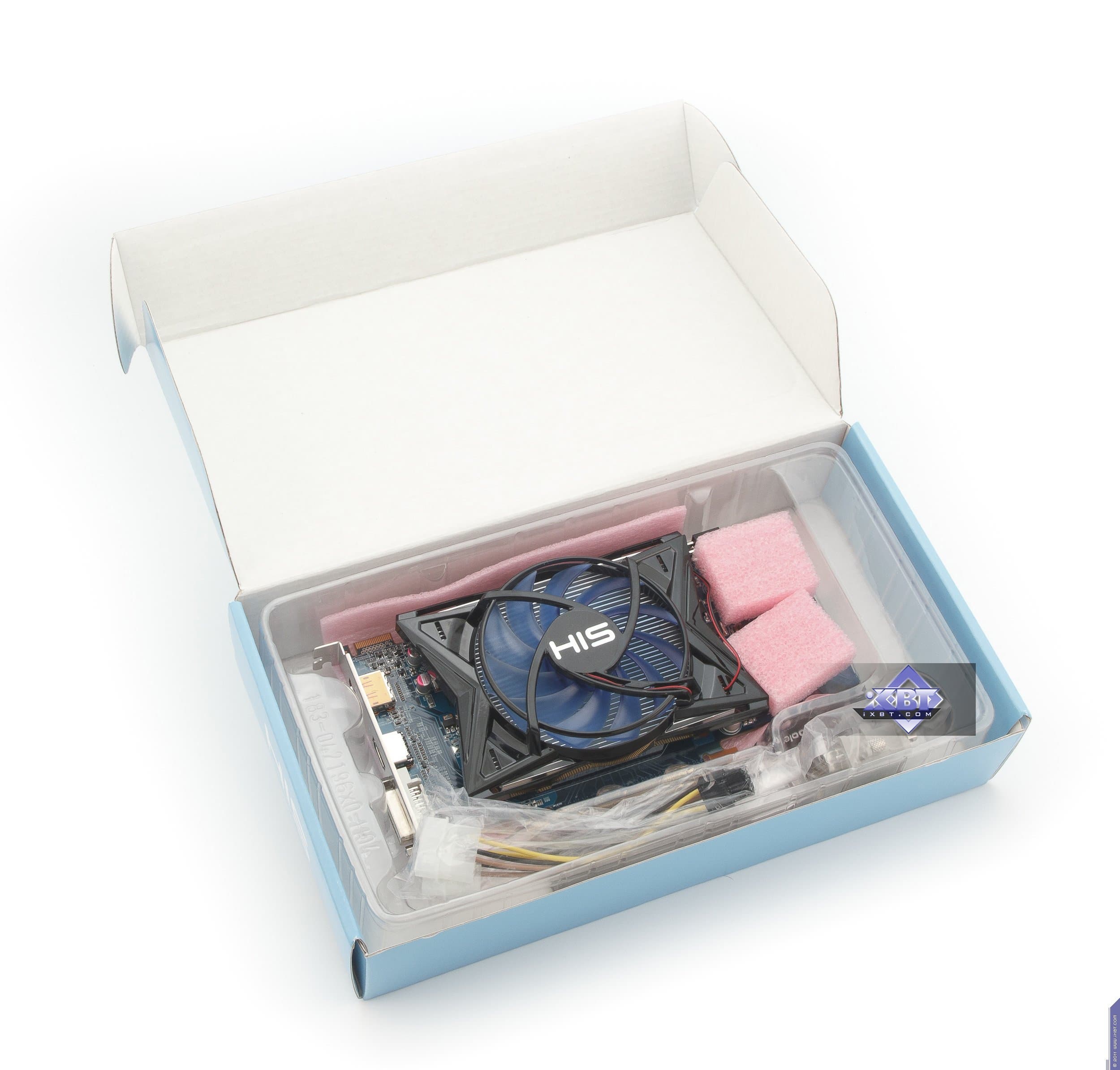

Упаковка.

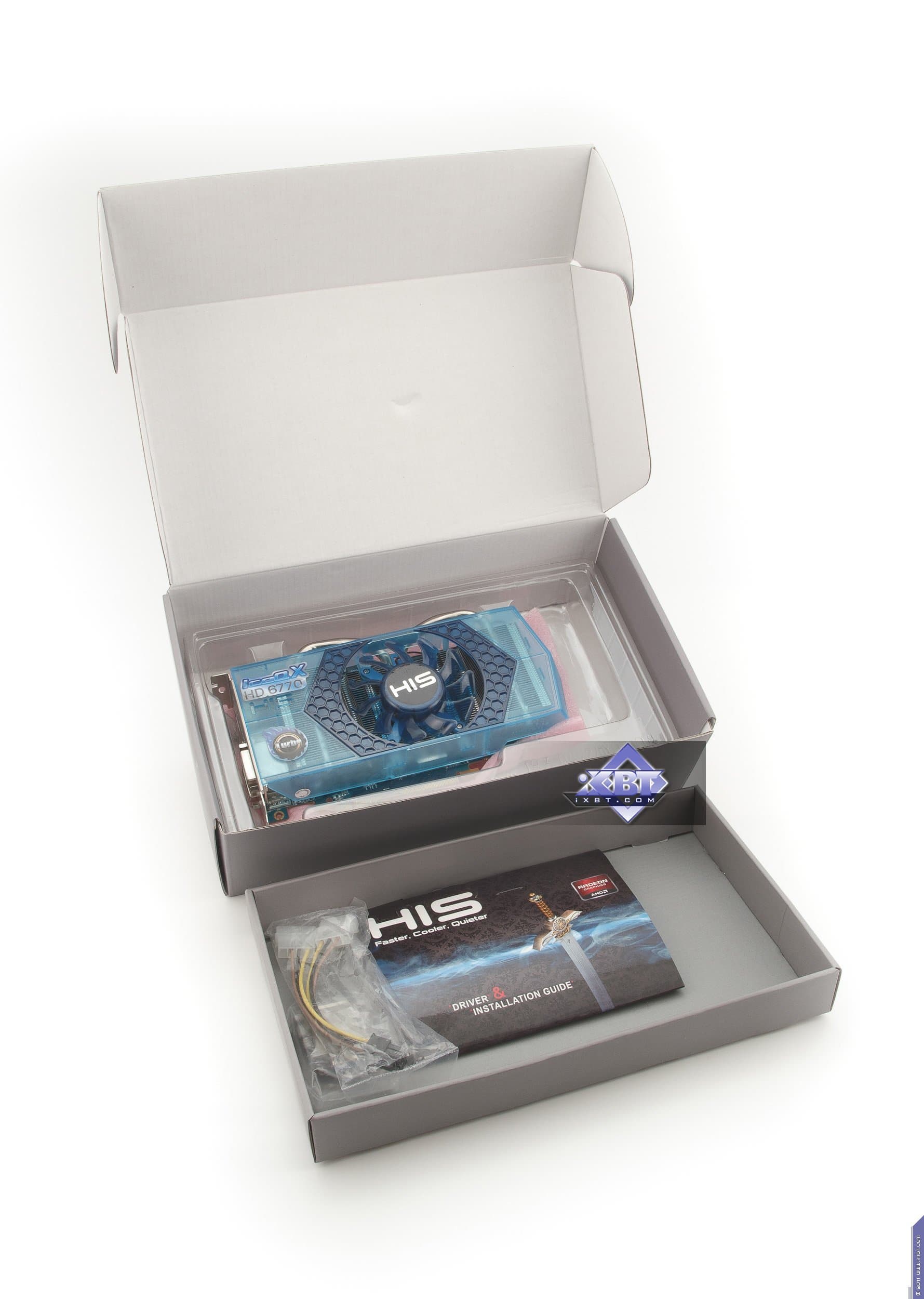

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E
Серия IceQ традиционно имеет упаковки в голубых тонах, символизирующих снег, лед и прочие холода. Плюс снежинки. Еще бы шарики с еловыми ветками — и можно было бы говорить о применении такого ускорителя в качестве новогоднего подарка.

Все надписи набраны крупным шрифтом, отображают все нужные параметры ускорителя. Сама карта находится в картонном отсеке и надежно закреплена от мотаний внутри коробки.
HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E
Несмотря на то, что название Excalibur пропало у HIS несколько лет назад, они все никак не могут отойти от этого символического меча и продолжают рисовать его на упаковках. Напомнило проект на ТВ «Призрак оперы», где Лев Лещенко исполнял разные по жанру номера с одинаково каменным лицом, и как следствие, ему сказали, что он никак не уйдет от песни «День Победы», так с ней и ходит по жизни. Вот точно так же и в данном случае — никак не могут уйти от меча, хотя его уже давно нет в названии и упоминаниях. Наверно, душевные проблемы у дизайнера.

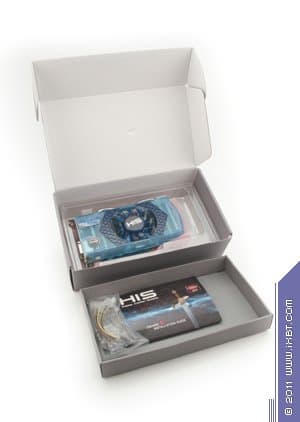

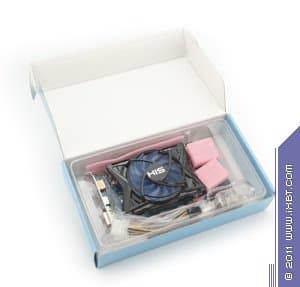

Внутри коробки — все хорошо: карта в отсеке закреплена, комплект лежит отдельно в маленькой коробочке.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.9; Nvidia версии 285.62.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Полагаем, что всякие гуру и просто знатоки в этой области смогут сделать выводы самостоятельно (да они практически и не читают текст: даже если я тут напишу про суперконкурс с призом в две Radeon HD 6990, они не увидят :)). Они лишь смотрят диаграммы и изредка выводы. Поэтому все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд в своем компьютере или просто собрать новый.

Тем, кто вообще не понимает, что такое ядро, почему в нем какие-то процессоры, что такое потоки и пр. — им есть резон ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует брать на заметку частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты (кому лень — могут сразу перейти к выводам).

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Не так давно мы ввели Рейтинг ускорителей iXBT.com, который нам демонстрирует функциональность видеокарт относительно друг друга. Он нормирован по самому слабому из участвующих ускорителю — Geforce GT 430 (то есть скорость+функции GT 430 приняты за 100%). Давайте посмотрим, какую картину мы имеем, если взять выборку только по картам среднего ценового уровня.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
17 HD 6770 1024 МБ, 850/850/4800 280 220 127
18 GTX 550 Ti 1024 МБ, 900/1800/4000 270 189 143
19 HD 6750 1024 МБ, 700/700/4600 220 191 115
20 GTS 450 1024 МБ DDR5, 783/1566/3600 220 186 118

Как мы видим, если выбрать только ускорители в рамках цен 115—145 долларов, то HD 6770 успешно обходит своего более дорогого конкурента в лице Geforce GTX 550 Ti, а HD 6750 — аналогичным образом выигрывает у также чуть более дорогого Geforce GTS 450 GDDR5 (есть еще и GTS 450 с GDDR3, мы уже изучали этот вопрос: данная карта с такой памятью теряет до 50% скорости).

А вот если мы теперь глянем на полезность тех же карт (просто поделим предыдущие рейтинги на цены соответствующих ускорителей), то получим вот что.

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 HD 6770 1024 МБ, 850/850/4800 220 280 127
06 HD 6750 1024 МБ, 700/700/4600 191 220 115
07 GTX 550 Ti 1024 МБ, 900/1800/4000 189 270 143
08 GTS 450 1024 МБ DDR5, 783/1566/3600 186 220 118

И прекрасно видно, что из 4 конкурентов именно HD 6770 и HD 6750 оказались выше, а HD 6770 — вообще абсолютный лидер нашего рейтинга полезности, то есть за свою цену у этой карты максимально возможная отдача. А вот и ответ на вопрос, почему появились HD 6770 и HD 6750: эти продукты до сих пор актуальны и для своей цены очень хороши. Зачем циферку поменяли (переименовав HD 5770/5750)? — Чтобы не выглядело анахронизмом: везде серия 6ххх, а в сегменте 110—150 долларов осталась серия 5ххх.

Да, отчасти это обман, конечно. Ведь покупатель получает все то же самое, но с новой цифрой в названии карт. Однако если цена ниже, карты являются очень выгодным приобретением, используемое ядро может то, что и на конец 2011 года не умеют конкуренты за ту же цену, то зачем менять ядро? Чип Juniper оказался весьма удачным, он по-прежнему имеет полную функциональность DX11 и выдает приличную производительность для своего уровня.

То есть Radeon HD 6770/6750 показали нам явное превосходство над своими конкурентами в лице Geforce GTX 550 Ti и GTS 450 (GDDR5) по ценовому соотношению и функциональности.

Давайте подведем итоги по рассмотренным картам.

HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E — компактный и очень приличный ускоритель почти бюджетного уровня (цена едва превышает 100 долларов), имеющий хорошую (малошумную) СО и все три современных гнезда вывода, так что этот продукт нам весьма понравился.

HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E — несмотря на якобы Turbo-версию, подъем частоты ядра с 850 до 880 МГц — это просто смех, прироста производительности нет даже на 3%, что не превышает погрешности измерений. Поэтому мы на диаграммах выше привели данные по стандартному HD 6770 с частотой ядра 850 МГц. В остальном продукт хорош: прекрасная СО, тихая и со стильным дизайном, а карта имеет все нужные современные гнезда вывода (не потеряв возможности вывода и на старые мониторы с d-Sub).

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия. (Полезная информация по итогам этой статьи: кто сможет найти и купить Radeon HD 5770 и(или) HD 5750 дешевле, чем HD 6770 и HD 6750 — покупайте! По сути это те же самые карты! :))

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за ноябрь 2011 года) карты:

  • HIS Radeon HD 6750 1024 МБ 128-битной GDDR5 PCI-E
  • HIS Radeon HD 6770 IceQ X Turbo 1024 МБ 128-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
HD 6770 — Н/Д(0) HD 5770 — $171(на 11.01.16)
HD 6770 — Н/Д(0) GTX 550 Ti — $237(1)
HD 6750 — $116(на 11.01.16) HD 5750 — $158(на 11.01.16)
HD 6750 — $116(на 11.01.16) GTS 450 1024 МБ GDDR5 — Н/Д(0)


Благодарим компанию HIS Russia
и лично Peter Yeung
за предоставленные на тестирование видеокарты


Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
