Как и следовало ожидать, выпустив в свет самые старшие (наиболее производительные) продукты из новой линейки Radeon HD 6xxx (6990, 6970, 6950, 6870, 6850), компания AMD не остановится, и линейка будет расширяться в сторону более дешевых и менее производительных решений. Так и случилось, появился Radeon HD 6790, который, как можно логично заметить по номеру, стоит ниже 6850. Но еще ниже пока имеются прошлые решения из серии 5ххх — 5770 и т. д. AMD позиционирует 6790 как промежуточное решение между 6850 и 5770 (подразумевая, что последний все еще останется на рынке). Получится ли так, как планировала AMD, или все же 6790 призван заместить 5770?
Наш материал попытается дать ответ на все эти вопросы. По традиции, для ознакомления читателей с теоретической частью предоставляем слово Алексею Берилло.
Часть 1: Теория и архитектура
Как это часто бывает, после выпуска конкурентом нового продукта, другой компании из «сладкой парочки» AMD и Nvidia приходится пересматривать рыночное позиционирование своих решений, а зачастую и выпускать новые модели. Естественно, что новые GPU за короткое время спроектировать не получится при всём желании, но у производителей графических процессоров всегда есть проверенный вариант — урезание ранее выпущенного видеочипа и выпуск очередного решения на основе такого «нового» GPU.
При этом вполне можно продать и часть отбракованных ранее чипов, не прошедших строгий отбор на работу всех исполнительных блоков при более высоких частотах верхних решений, основанных на полноценных GPU. Таким образом, убивается сразу как минимум два зайца. Во-первых, компания избавляется от части потенциальных убытков, продавая ранее отбракованные чипы. А во-вторых — такими решениями часто закрываются ранее пропущенные дыры в линейке, которые заставляет заштопать конкурент.
Так принято давно, и Nvidia так делает, и AMD. И вот, после выхода нового решения Geforce GTX 550 Ti, стала особенно заметной очередная подобная дырочка в линейке AMD. Ведь между производительностью Radeon HD 5770 и Radeon HD 6850 осталось немного места, чем и воспользовался конкурент, заполнивший эту нишу. AMD с ответом не медлила, притормозив известный с прошлого года чип Barts, который мы знаем по линейке HD 6850, и выпустила новую модель Radeon HD 6790 (просим не путать с топовым HD 6970!).
Сегодня мы как раз и познакомимся с этим новым продуктом компании AMD, предназначенным для ценового диапазона около $150. В отличие от серии Radeon HD 6800, эта видеокарта позиционируется несколько ниже, соответственно и цена его будет меньше ($149 против $179 за HD 6850). Функционально же она основана на том же графическом процессоре под кодовым наименованием «Barts».
Напомним, что «Barts» не слишком сильно отличается от решений предыдущей линейки на чипе «Cypress». Так произошло во многом потому, что техпроцесс 32 нм был отменён, а 28 нм ещё нужно ждать какое-то время. Поэтому компания AMD решила выпустить не полностью новую архитектуру, а модифицировала существующую.
«Barts» оптимизирован для снижения энергопотребления и себестоимости, AMD продолжила проводить свою политику главенства энергетической эффективности и себестоимости производства чипов. Но технические изменения в чипе всё же есть — это более эффективная обработка геометрии и новые режимы полноэкранного сглаживания, а также улучшенная анизотропная фильтрация.

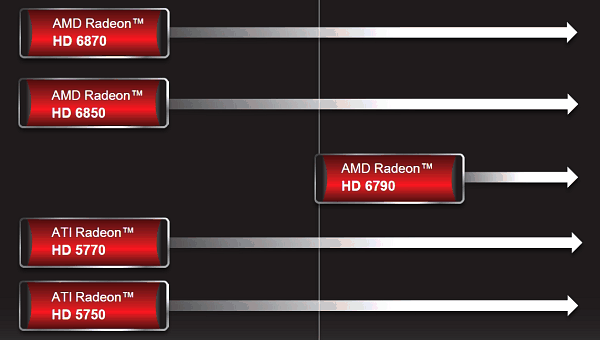

Пара слов о позиционировании новой модели видеокарты AMD на рынке. Как мы уже знаем, линейка HD 5800 разделилась на серии HD 6800 и HD 6900, а в нижней части защиту держала серия HD 5700. Но относительная слабость последней была вскрыта выпуском конкурирующей GTX 550 Ti от Nvidia, и поэтому AMD прикрыла «дыру» между средним ценовым уровнем и начальным диапазоном, которая существовала ранее.
Получается, что на смену сериям HD 5800 и HD 5700 пришли HD 6900, HD 6800 и HD 6700, а HD 5700 спустилась по цене ещё ниже. Пока что эта серия Radeon останется на рынке, но уже в самом нижнем ценовом диапазоне. А дыру закроет новый Radeon HD 6790. Получается, что линейка видеокарт AMD всё так же состоит из решений разной архитектуры, ведь в HD 6900 были сделаны некоторые архитектурные изменения.
Так как чип «Barts», на котором основана выпущенная сегодня видеокарта, уже был ранее подробно рассмотрен в наших предыдущих материалах, да и во многом повторяет архитектуру «Cypress», то читателям будет полезно ознакомиться с информацией о предыдущих решениях компании:
- [15.12.10] AMD Radeon HD 6950/6970: чуть слабее Geforce GTX 570/580, но и дешевле
- [22.10.10] AMD Radeon HD 6870 и HD 6850: теоретические сведения о новых решениях для среднего ценового сектора
- [23.09.09] ATI Radeon HD 5870: Мощный удар из Канады — ATI (AMD) выпускает нового короля 3D-графики
Рассмотрим подробные технические характеристики анонсированной сегодня видеоплаты серии Radeon HD 6700, основанной на уже известном нам видеочипе с кодовым названием «Barts».
Графический ускоритель серии Radeon HD 6700
- Кодовое имя чипа «Barts»
- Технология 40 нм
- 1,7 млрд. транзисторов
- Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
- Аппаратная поддержка DirectX 11, в том числе и новой шейдерной модели — Shader Model 5.0
- 256-битная шина памяти: четыре контроллера шириной по 64 бита с поддержкой памяти GDDR5
- Частота ядра до 840 МГц
- 14 (10 активных) SIMD-ядер, включающих 1120 (800 активных) скалярных ALU для расчётов с плавающей точкой (целочисленные и плавающие форматы, поддержка точности FP32 в рамках стандарта IEEE 754)
- 14 (10 активных) укрупненных текстурных блоков, с поддержкой форматов FP16 и FP32
- 56 (40 активных) блоков текстурной адресации и столько же блоков билинейной фильтрации, с возможностью фильтрации FP16-текстур на полной скорости и поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
- 32 (16 активных) блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 16 отсчетов за такт (в т. ч. для буферов формата FP16), а в режиме без цвета (Z only) — 64 отсчетов за такт
- Запись результатов до восьми буферов кадра одновременно (MRT)
- Интегрированная поддержка RAMDAC, шести портов Single Link или трёх портов Dual Link DVI, а также HDMI 1.4a и DisplayPort 1.2
Спецификации карты Radeon HD 6790
- Частота ядра 840 МГц
- Количество универсальных процессоров 800
- Количество текстурных блоков — 40, блоков блендинга — 16
- Эффективная частота памяти 4200 МГц (4×1050 МГц)
- Тип памяти GDDR5
- Объем памяти 1024 мегабайта
- Пропускная способность памяти 134,4 гигабайт в сек.
- Теоретическая максимальная скорость закраски 13,4 гигапикселей в сек.
- Теоретическая скорость выборки текстур 33,6 гигатекселей в сек.
- Поддержка CrossFireX
- Шина PCI Express 2.1
- Разъёмы: DVI Dual Link, DVI Single Link, HDMI 1.4a, два mini DisplayPort 1.2
- Энергопотребление от 19 до 150 Вт (два 6-штырьковых разъёма питания)
- Двухслотовый дизайн
- Рекомендуемая цена для рынка США $149
Применение всё того же чипа Barts в решении такого уровня стало возможным из-за улучшения характеристик 40 нм техпроцесса, а также желательности избавиться от отбракованных чипов. К сожалению, новое решение нельзя назвать особенно энергоэффективным, так как уровень его максимального потребления установлен даже выше, чем у той же Radeon HD 6850. Видимо, это сделано для того, чтобы повысить напряжение на GPU вместе с тактовой частотой, а заодно и использовать большую часть чипов, ранее шедших в мусорную корзину.
Конкурировать новой видеокарте AMD придётся с решениями на основе Nvidia Geforce GTX 550 Ti, которых вышло довольно много, в том числе и разогнанных, и с разным объёмом видеопамяти. Также придётся повоевать и с вариантами вроде Geforce GTX 460, которые продаются уже давно и успели сильно подешеветь, поэтому при выборе видеокарты этого ценового диапазона на них тоже обязательно будет обращено внимание потенциального покупателя.
Принцип наименования моделей остался тем же, что и у последних решений компании. По сравнению с другими решениями поменялась не только вторая, но и третья цифра в индексе. Она по какой-то странной причине вдруг стала не 7, как это было принято ранее (5870, 6870, 6970), а 9. Видимо, это должно говорить о совсем небольшой разнице в производительности между Radeon HD 6850 и HD 6790.
Вполне логично, что на видеокарту устанавливается один гигабайт памяти типа GDDR5. Это — оптимальный объём памяти на сегодняшний день даже для решений из нижнего ценового диапазона. Что интересно, хотя ширина шины видеопамяти в HD 6790 осталась 256-битной, но количество блоков ROP было урезано вдвое, с 32 до 16. Такое решение уже встречалось нам ранее в предыдущих «обрезанных» продуктах компании AMD.

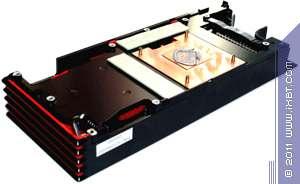

Несмотря на принадлежность к нижнему ценовому диапазону, новая видеокарта имеет двухслотовую систему охлаждения, закрытую уже привычным для карт AMD пластмассовым кожухом по всей длине (впрочем, речь о референсном дизайне, а производители чаще всего будут делать свои платы и кулеры). Про энергопотребление мы уже говорили, оно довольно высокое. Именно поэтому пришлось установить не один, а целых два 6-штырьковых разъёма дополнительного питания.
Архитектура
Архитектуру графического процессора Barts мы уже рассматривали в соответствующей базовой статье, и за всеми подробностями следует обращаться к ней. Как вы помните, данный чип — это развитие идей предыдущих поколений, и отличия Barts от Cypress в основном количественные, хотя и не только.
Как и в случае последних видеочипов конкурента, в Barts в основном улучшили производительность на каждый потребляемый Ватт и миллиметр площади, то есть улучшили эффективность, по сравнению с предыдущими GPU. Но всё же Barts нельзя назвать совершенно новым чипом, ведь по сравнению с предыдущими он просто имеет иное количество исполнительных блоков и изменённый баланс между производительностью и потреблением.
Небольшие оптимизации привели к повышению скорости обработки геометрии, но это не особенно заметно изменило положение, в задачах тесселяции решения конкурента остаются сильнее. Более интересна поддержка новыми видеочипами с UVD3 декодирования видеоданных форматов DivX, а также Blu-ray 3D-видео, и улучшения в AMD Eyefinity и поддержке DisplayPort 1.2.

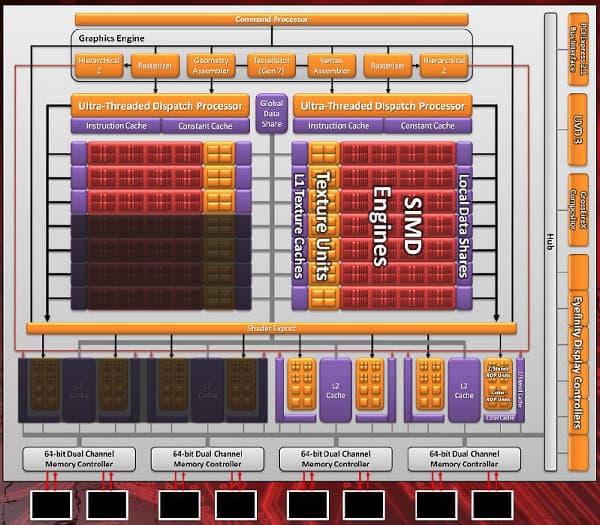

Смотрим, что изменилось в GPU по сравнению с Radeon HD 6870 и HD 6850. По сути, в видеочипе просто отключены некоторые из 14 имеющихся аппаратно блоков SIMD, а также половина блоков ROP. Соответственно уменьшилось и общее количество процессоров потоковой обработки, теперь их лишь 800 штук, в отличие от 1120 у полноценного Barts. А вот блоков ROP стало и вовсе не 32, а лишь 16. Всё остальное осталось прежним, даже 256-битная шина памяти.
Благодаря довольно высоким тактовым частотам и не слишком сильно урезанному по основным исполнительным блокам GPU (филлрейта может не хватать только в редких случаях и с включенным сглаживанием, скорее всего), производительность Radeon HD 6790 должна оказаться почти такой же, что и у HD 6850, и в то же время несколько выше, чем у HD 5770. А заодно и главного соперника в лице Geforce GTX 550 Ti новая модель Radeon должна обойти. Вот какие результаты получились в распространённых тестах у самой компании AMD:

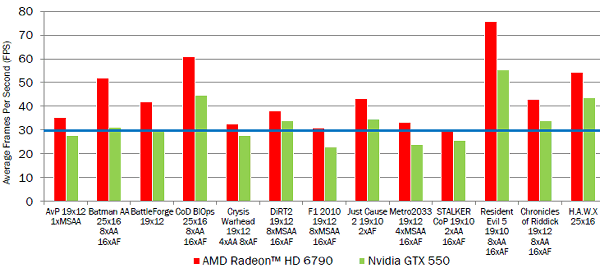

По внутренним тестам компании, в среднем Radeon HD 6790 получился быстрее конкурента, хоть и не всегда значительно, но в некоторых случаях преимущество достигает 30% и даже более. Конечно же, мы перепроверим это в третьей части статьи, но похоже, что новая видеокарта от AMD, вместе с GTX 550 Ti, стала тем нижним уровнем, на который нужно ориентироваться при покупке игровой видеокарты. Именно такой уровень начинает обеспечивать достойную производительность при сохранении всех возможностей старших решений (DirectX 11, AMD Eyefinity, AMD HD3D и т.п.).
Собственно, в теоретической части добавить больше нечего. Об изменениях в конвейере геометрической обработки, улучшениях в качестве рендеринга, технологиях вывода изображения, новом блоке обработки видео Unified Video Decoder 3, а также улучшениях в сфере неграфических расчётов читайте в теоретической части обзора решений линейки AMD Radeon HD 6800. Ничего в чипе Barts с тех пор не изменилось.
Ну а мы переходим к следующей части нашего материала, которая посвящена практическому исследованию скорости рендеринга представленной видеокарты в синтетических тестах. Предельные тесты уже известного нам GPU не особенно интересны, но всё же будет любопытно, как урезание его возможностей сказалось на результатах некоторых тестовых приложений. Итак, далее мы определим, как производительность нового решения от компании AMD соотносится со скоростью других видеокарт от обоих производителей видеочипов.
AMD Radeon HD 6790 — Часть 2: видеоплаты и синтетические тесты
