Radeon R9 290X в исполнении Sapphire

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


«И пусть канает! Пасть порву!...»
х/ф «Джентельмены удачи»

...Вот так примерно отвечают ведущие производители своим конкурентам. Хотя, на самом деле, они добрые, имея внутри: «Ну пожалуйста, не безобразничайте!» :) А производители-то не простые... продукты у них уж точно золотые (я про цену!). Всякие там Hi-End класса ускорители 3D-графики. Вот посмотреть если: кусок текстолита, микросхемы всякие, вентиляторы, медные кулеры... И отдавай 700 долларов за такое! Оно кому-то нужно? Да! Есть любители быстрых игр, красивых игр с включенными всеми настройками качества на максимум. А чтобы такие ускорители найти — надо знать их названия... А чтобы понимать, что это названия значат, надо разбираться...

И да, вот тут, несмотря на вопли и слезы и причитания читателей (которые уже много-много раз встречали мое предложение ознакомиться), мы снова предложим прочитать... наши справочники с полной информацией о тонкостях выбора ускорителя и особенностях современных графических процессоров. А также ознакомиться с новой утилитой AMD Gaming Evolved Control Center... Да, некоторые наши бывалые читатели могут оказаться в роли этой нервной дамы... :)

«...Я больше не могу! Оставьте меня!»
сериал «Моя прекрасная няня»

AMD Radeon R9/R7/R6
Теперь про утилиту AMD Gaming Evolved Control Center созданную компанией Raptr.

Программа сканирует системные условия (аппаратные и программные средства, включая 3D-ускоритель), установленные на ПК игры. Затем находит те игры, которые способна оптимизировать (список постоянно пополняется), и предлагает пользователю оптимальные настройки, чтобы получить максимум отдачи от той или иной игры: выставление установок на максимум при условии сохранении высокой производительности FPS (чтобы играбельность не пострадала).

Таким образом, пользователь, которому нет времени или нет желания разбираться с настройками в той или иной игре, может довериться данной программе, получив хорошую производительность в компромиссе с максимально возможными настройками по качеству. Это очень прекрасное дополнение даже для рассматриваемого сегодня ускорителя. Надеемся, что в дальнейшем данная программа будет включена в дистрибутивы драйверов, и любой пользователь сможет воспользоваться свежей версией AGECC без поиска ее в интернете.

Также стоит отметить, что программа синхронизируется с самыми популярными игровыми системами типа Steam, используя информацию с конкретного аккаунта игровой платформы для обеспечения полноты списка оптимизируемых игр с учетом их апдейтов и патчей.

Все-все-все... Теперь только по существу вопроса изучения данной видеокарты!

Плата

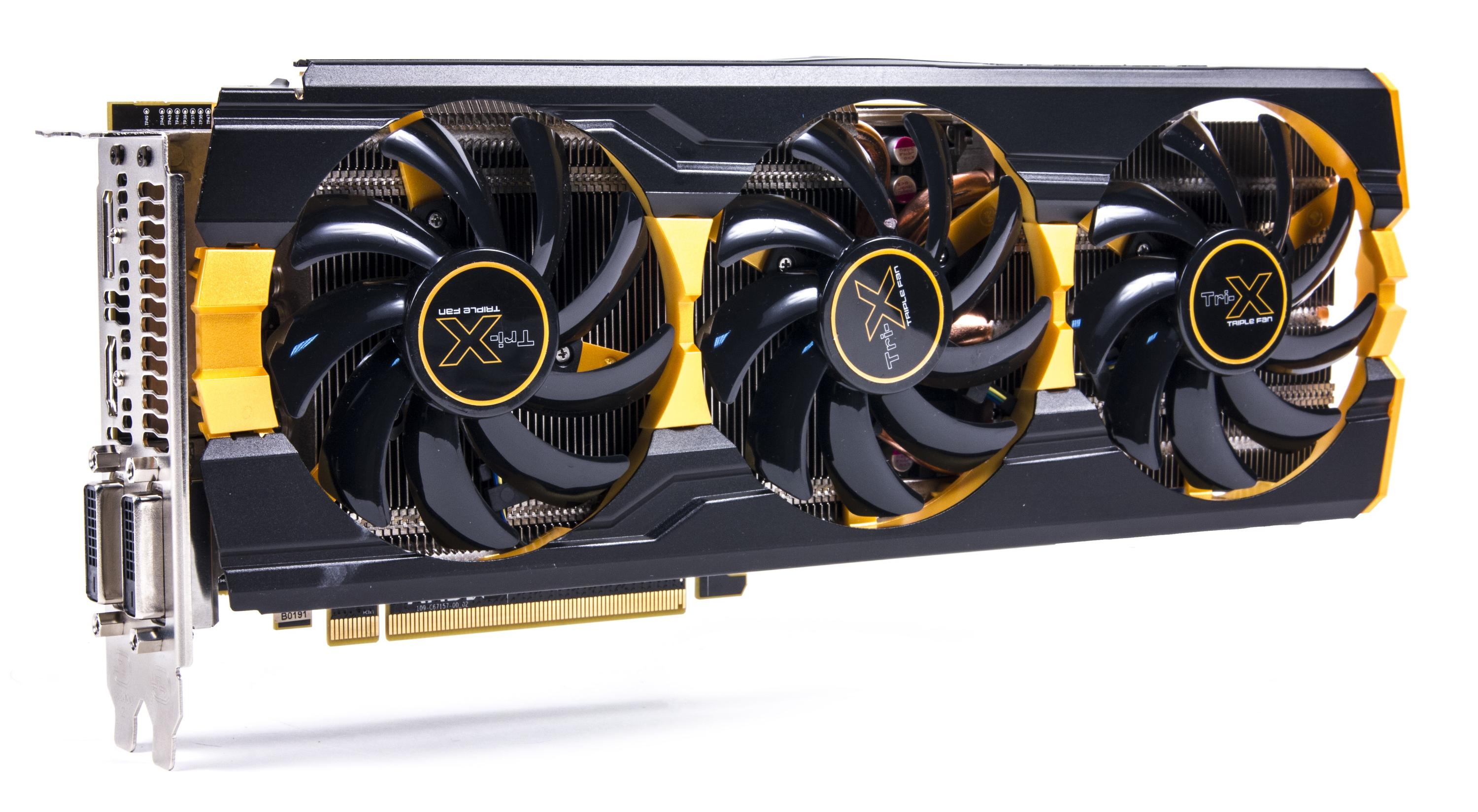

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E
  • GPU: Radeon R9 290X (Hawaii)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1040 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1300 (5200) МГц (номинал — 1250 (5000) МГц)
  • Ширина шины обмена с памятью: 512 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 44/1040 МГц (номинал — 44/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2816
  • Число блоков текстурирования: 176 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 64
  • Размеры: 305×110×40 мм (видеокарта занимает 2 слота в системном блоке (но впритык))
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D (Uber)/3D (Quiet)/в режиме 2D/в режиме «сна»): 295/241/46/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах (на лицевой стороне PCB).

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

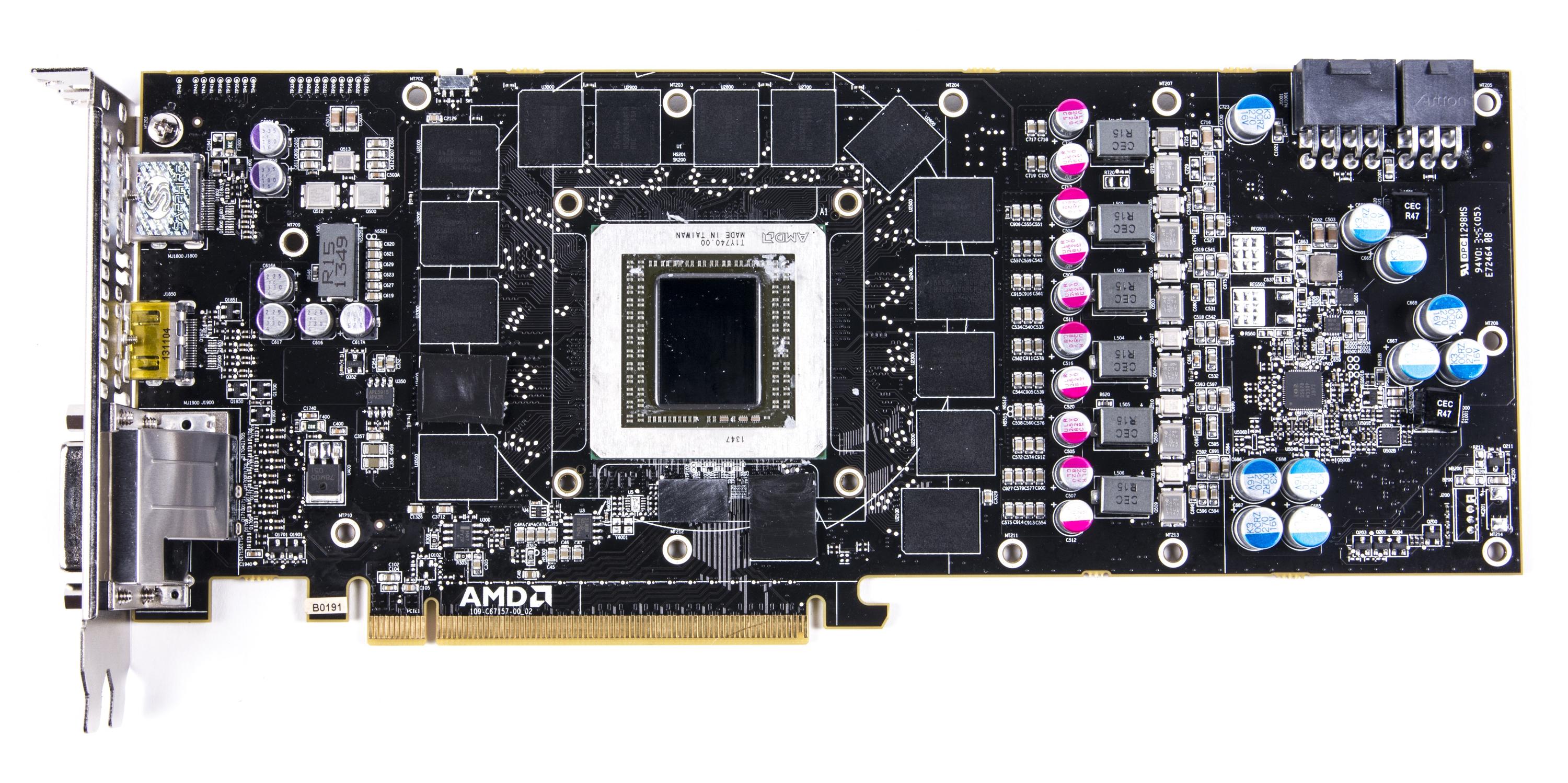

Сравнение с эталонным дизайном, вид спереди
Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290X

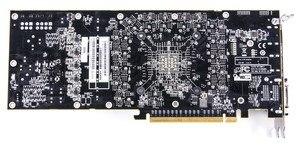

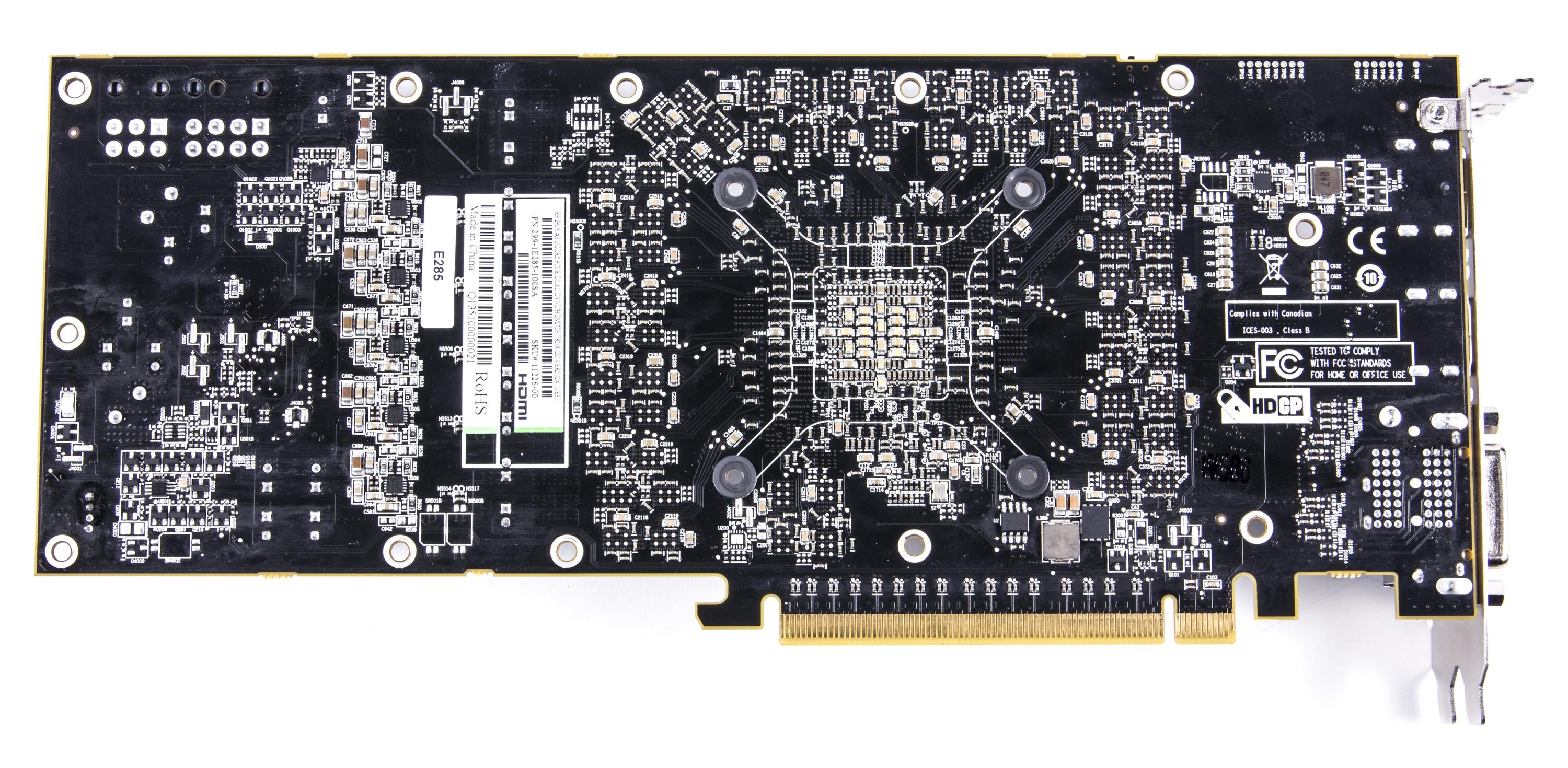

Сравнение с эталонным дизайном, вид сзади
Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 290X

Продукт Sapphire не имеет отличий от эталонного дизайна. Более того, по логотипу AMD на PCB можно понять, что перед нами и есть референс-карта, заполучившая новую СО. Ядро на плате окружено очень плотным кольцом микросхем памяти —16 микросхем на одной стороне. Система питания — 6-фазная, управляется цифровым контроллером IR 3567B, который обеспечивает работу PowerTune. 5 фаз отводится на питание ядра, а шестая — для микросхем памяти и прочей логики. Про PowerTune мы уже писали в ранее. Стоит еще раз заметить, что видеокарта имеет переключатель BIOS. По умолчанию установлен режим Quiet (тихий), который обеспечивает более тихую работу СО, однако с потерями в производительности (впрочем, явно не существенными). Можно переключиться на режим Uber (полноценный). Мы все тесты проводим в Uber-режиме.

Ускоритель имеет следующий набор гнезд вывода: 2 DVI (совместимы с выводом на HDMI) и по одному DisplayPort и HDMI (суммарно можно подключить 3 приемника с HDMI и 2 приемника с DVI, если нет переходников). Напомним, что ускорители AMD достаточно давно обладают собственными звуковыми кодеками для вывода звука по HDMI. А R9 290X к тому же поддерживает программируемый движок TrueAudio, который, впрочем, пока трудно назвать актуальным, так как нужна поддержка со стороны разработчиков игр.

Карта требует дополнительного питания в виде двух разъемов: 8- и 6-контактного.

Максимальные разрешения и частоты: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link). Заявлена поддержка разрешения 4К, но нами пока это не проверялось.

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системe охлаждения.

«Это вентиляция...»
сериал «Моя прекрасная няня»

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E
Какая польза от кулеров мощных ускорителей? Вы думаете, что только один вред в виде шума? Неверно! Вентиляторы создают движение воздуха в помещении, способствуют воздухообмену, нагревают его (что зимой весьма актуально!) и т. д. Как выше было сказано, без вентиляции мы можем задохнуться (правда, это касается приточной с улицы вентиляции, в наших случаях это не катит).

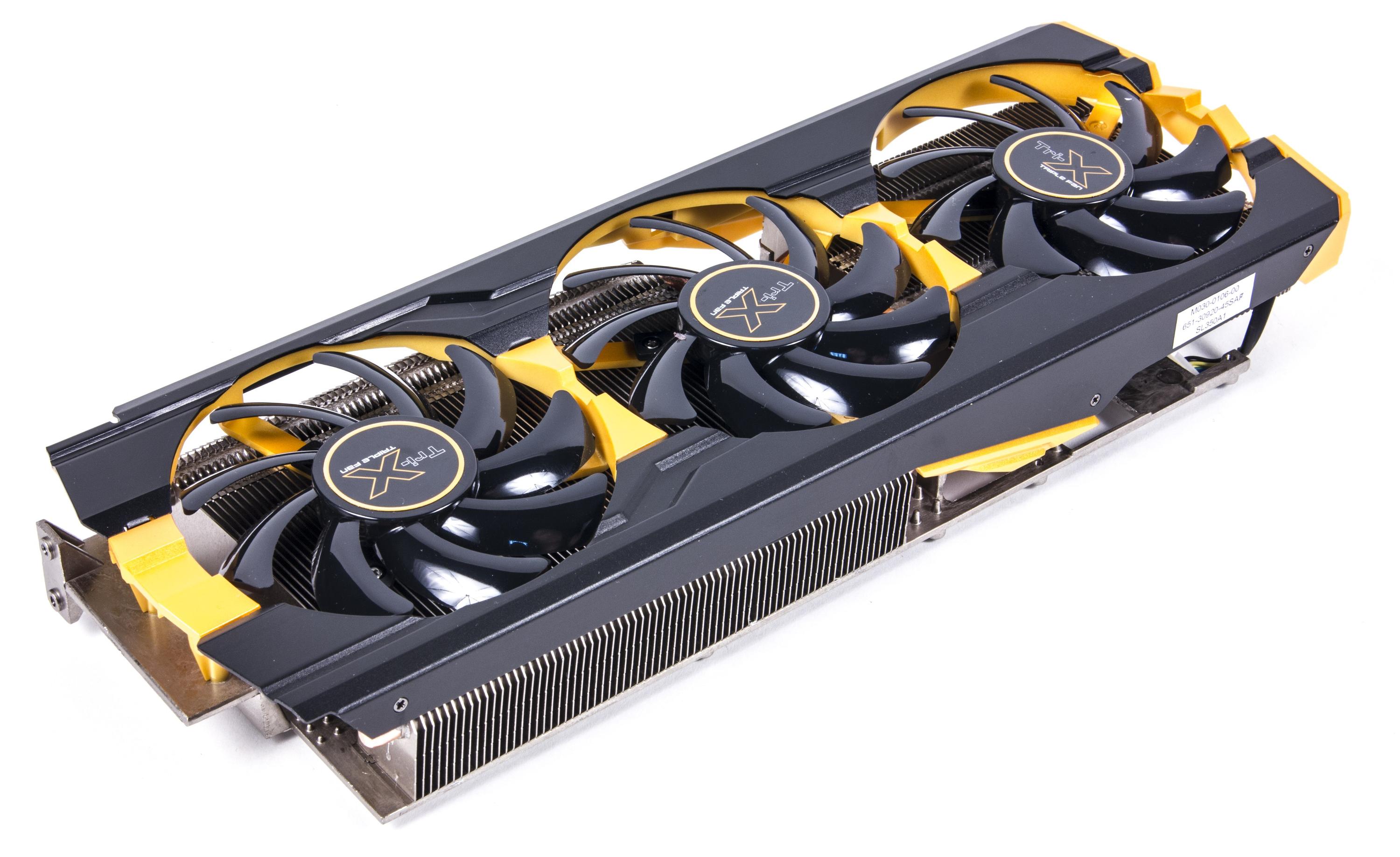

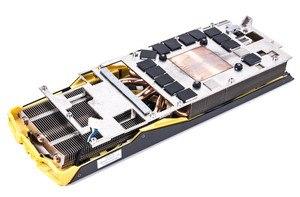

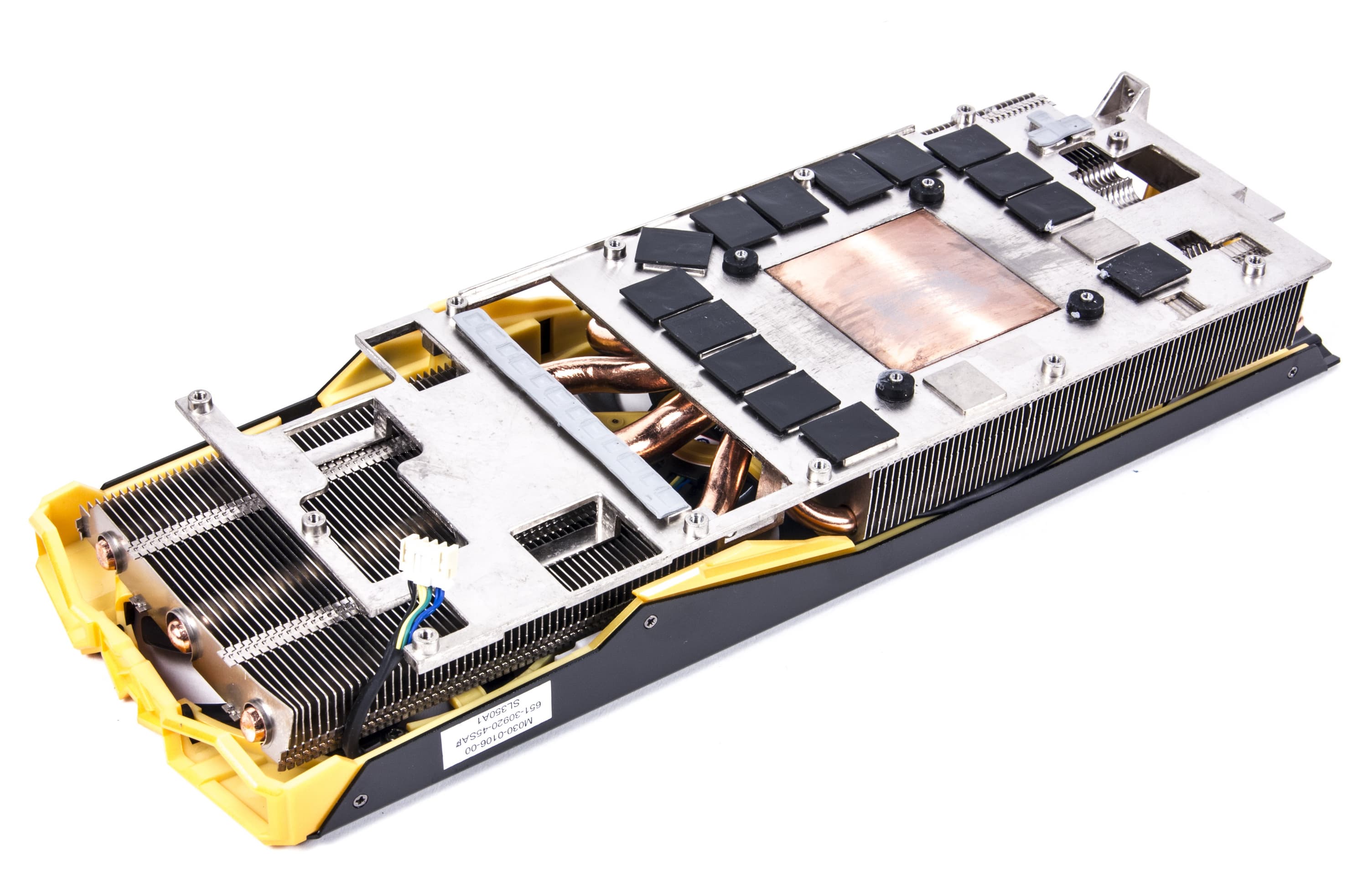

Итак, массивный кулер имеет два радиатора, один из которых имеет большую пластину-основание, которая, в свою очередь, прижимается к ядру, микросхемам памяти и силовым транзисторам, давая всем полноценное охлаждение. А второй радиатор, соедиенный с первыми тепловыми трубками, помогает понижать температуру, повышая эффективность работы СО.

Все это накрыто кожухом с тремя вентиляторами. Где же мы это уже видели? У Gigabyte в его серии WindForce. Так что оригинальностью решение не пахнет. В данном случае вентиляторы также не менее качественные и на 2000 оборотах в минуту практически не шумят, поэтому СО получилась намного более приятной, чем референс.

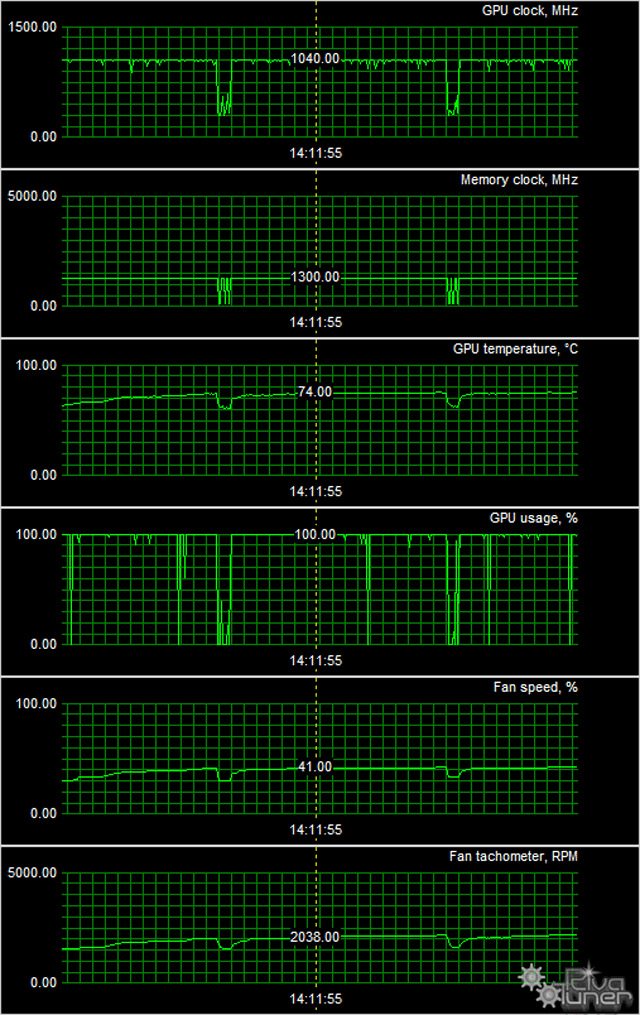

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой максимальная температура не превысила 74 градуса, что является превосходным результатом для такого мощного ускорителя!

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E

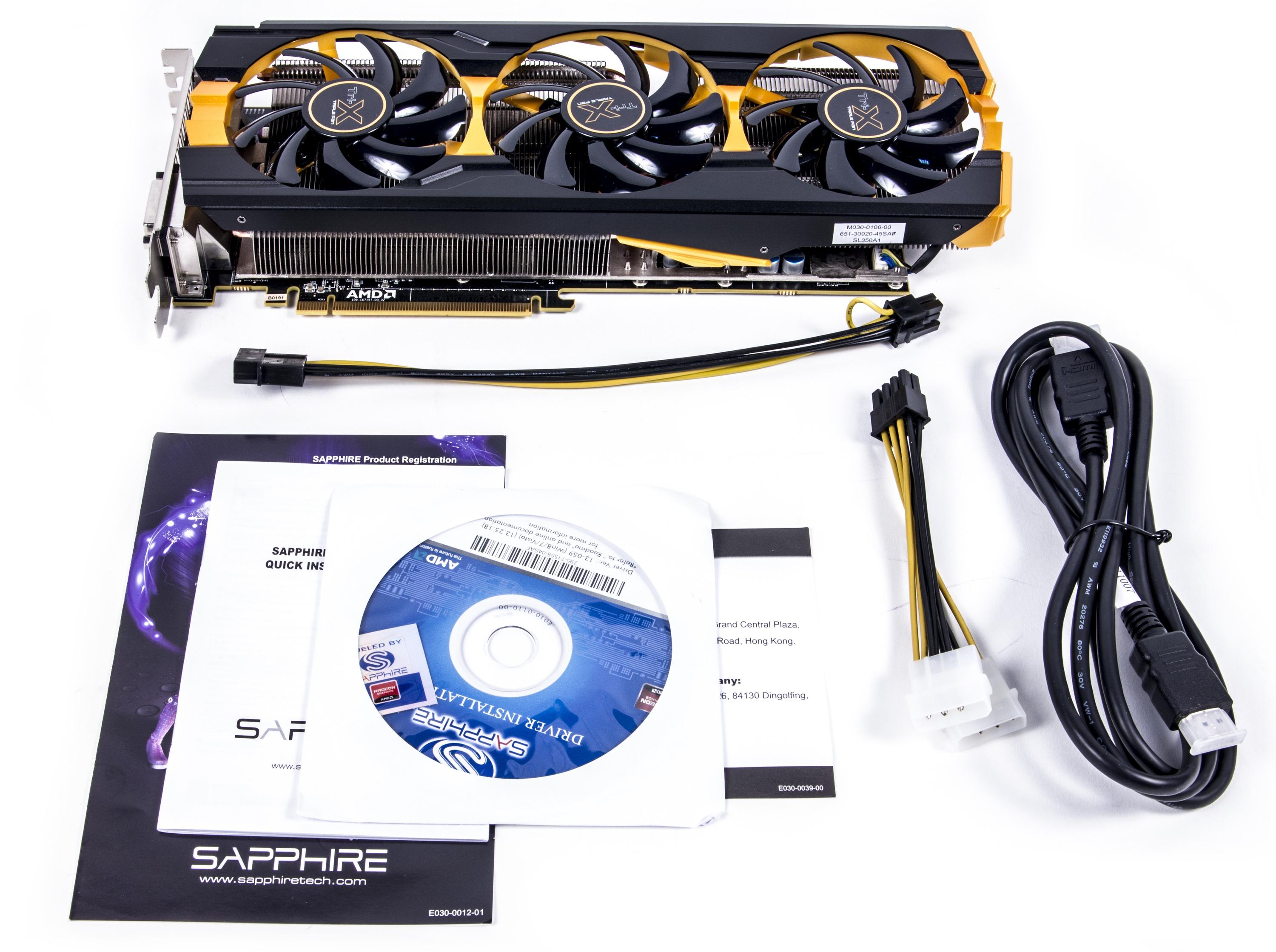

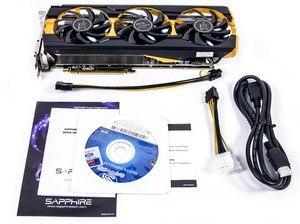

Базовый комплект плюс разветвители питания и HDMI-кабель.

Упаковкa.

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12 Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину февраля 2014 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
08 Sapphire R9 290X TriX 4096 МБ, 1040/1040/5200 1230 176 700
10 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 1170 168 697
11 GTX 780 Ti 3072 МБ, 875—1020/7000 1160 146 794
12 GTX Titan 6144 МБ, 837—876/6000 1080 100 1085
14 GTX 780 3072 МБ, 863—900/6000 1010 170 594

Я уже говорил ранее, что Radeon R9 290X на последних версиях драйверов получил преимущество даже над Geforce GTX 780 Ti, а учитывая несколько повышенные частоты работы карты Sapphire, последняя и получила звание лидера нашего теста.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
23 Sapphire R9 290X TriX 4096 МБ, 1040/1040/5200 176 1230 700
25 GTX 780 3072 МБ, 863—900/6000 170 1010 594
26 R9 290X 4096 МБ, 1000/1000/5000 Uber Mode 168 1170 697
31 GTX 780 Ti 3072 МБ, 875—1020/7000 146 1160 794
35 GTX Titan 6144 МБ, 837—876/6000 100 1080 1085

Несмотря на все старания, GTX 780 даже за счет относительно низкой цены (позволяющей превзойти среднестатистический R9 290X) не сумел обогнать ускоритель Sapphire. Но не стоит забывать, что цены могут меняться, и потому данное соотношение рейтингов и выводы по ним справедливы только на момент подготовки материала.

Итак:

Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E — очень привлекательный добротный ускоритель высшей категории, имеющий много достоинств, куда входят и общие плюсы для Radeon R9 290X, и повышенные частоты работы, и очень эффективная система охлаждения, и маленький бонус в виде HDMI-кабеля. Следует учитывать очень приличные размеры ускорителя, особенно его длину — а в ширину он с трудом умещается в двухслотовый отсек в системном блоке.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

И да... На сегодня хватит. Хоть и не до завтра, но до скорых встреч...:)

«На сегодня хватит, до завтра...»
х/ф «Весна»

В номинации «Оригинальный дизайн» (за февраль 2014 года) получила награду карта:

  • Sapphire Radeon R9 290X Tri-X Overclock Edition 4096 МБ 512-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 290X — $431(33) GTX 780 Ti 3 ГБ — $518(11)
R9 290X — $431(33) GTX 780 — $662 (на 01.08.16)
R9 290X — $431(33) HD 7970 GHz — Н/Д(0)
R9 290X — $431(33) GTX Titan — Н/Д(0)


Благодарим компанию Sapphire Russia
и лично Константина Мартыненко
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
