Совсем недавно мы рассматривали RADEON X1900 XTX в...(не знаю, как это назвать: в исполнении - будет неправдой, в варианте - как-то не звучит). Короче, продукт, предлагаемый ASUS. И теперь снова изучаем, по сути, то же самое, но предлагаемое компанией Sapphire.

Да, как бывает трудно конферансье вести концерт, когда два артиста в одном и том же стиле исполняют одну и ту же вещь, также тяжело обозревателям показывать, по сути, одну и ту же карту, но завернутую в разные «фантики» и рассказывать о ней, как о разных изделиях от разных компаний. Конферансье даже легче, ибо каждый артист внесет в произведение что-то свое, и полного совпадения не получится. А в нашем случае все X1900 XTX производит самая канадская компания ATI (вернее, заказывает их), поэтому они все одинаковы, разница лишь в коробках, комплектах, и ценах, разумеется.

Сегодня мы изучим два самых мощных на сегодня ускорителя от ATI, которые представляет Sapphire. Один из них - рядовой и стандартный X1900 XTX, второй усовершенствованный особой водяной системой охлаждения.

Что касается рыночной ситуации, то пока она не в пользу соперника в лице GeForce 7900 GTX, на который цены в России выше, чем на X1900 XTX, поэтому продукт ATI может всецело использовать данный факт в свою пользу. Еще в первом материале по 7900-серии я писал, что как цены будут сопоставляться, так и востребованность в том или ином конкуренте будет соответствующей.

Хотя, надо признать, что у 7900 GTX есть гигантский плюс - он мало греется, и система охлаждения тишайшая! В отличие от пекло-пускателя X1900 XTX, который по ядру легко доходит до температур в 90-100 градусов. При этом кулер начинает ощутимо шуметь. И тут приходит одно хитрое решение, которое взял на вооружение Sapphire. Но об этом далее.

Платы

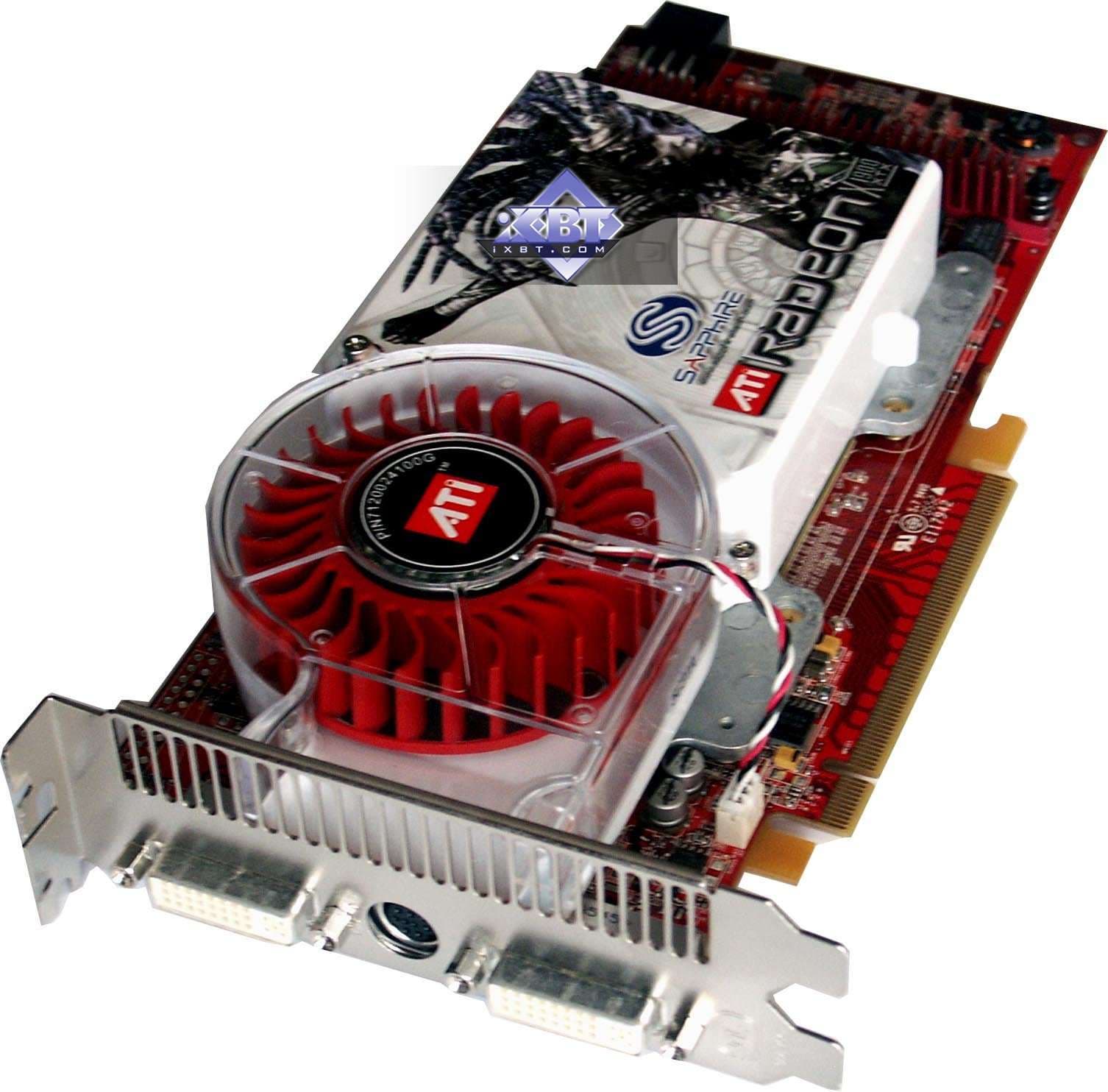

Sapphire RADEON X1900 XTX 512MB PCI-E

GPU: RADEON X1900 XTX (R580)
Интерфейс: PCI-Express x16
Частоты работы GPU:: 650 MHz (номинал — 650 МГц)
Частоты работы памяти (физическая (эффективная)):: 775 (1550) MHz (номинал — 775 (1550) МГц)
Ширина шины обмена с памятью: 256bit
Число шейдерных вершинных процессоров: 8
Число шейдерных пиксельных процессоров: 48
Число текстурных процессоров: 16
Число ROPs: 16
Размеры: 205x100x32 мм (последняя величина — максимальная толщина видеокарты).
Цвет текстолита: красный.
Выходные гнезда: 2 x DVI (Dual-Link), TV-выход.
VIVO: есть (RAGE Theater)
TV-out: интегрирован в GPU.

Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

GPU: RADEON X1900 XTX (R580)
Интерфейс: PCI-Express x16
Частоты работы GPU:: 675 MHz (номинал — 650 МГц)
Частоты работы памяти (физическая (эффективная)):: 800 (1600) MHz (номинал — 775 (1550) МГц)
Ширина шины обмена с памятью: 256bit
Число шейдерных вершинных процессоров: 8
Число шейдерных пиксельных процессоров: 48
Число текстурных процессоров: 16
Число ROPs: 16
Размеры: 205x100x13 мм (последняя величина — максимальная толщина видеокарты) плюс 180х100х16 мм толщина блока охлаждения.
Цвет текстолита: красный.
Выходные гнезда: 2 x DVI (Dual-Link), TV-выход.
VIVO: есть (RAGE Theater)
TV-out: интегрирован в GPU.

Sapphire RADEON X1900 XTX 512MB PCI-E; Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

Карты имеют по 512 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

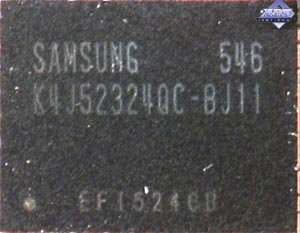

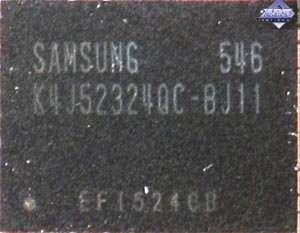

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.1ns, что соответствует частоте работы 900 (1800) МГц.

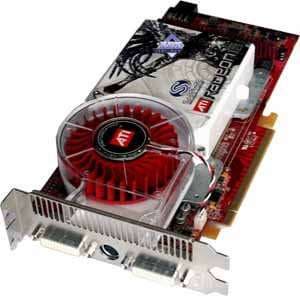

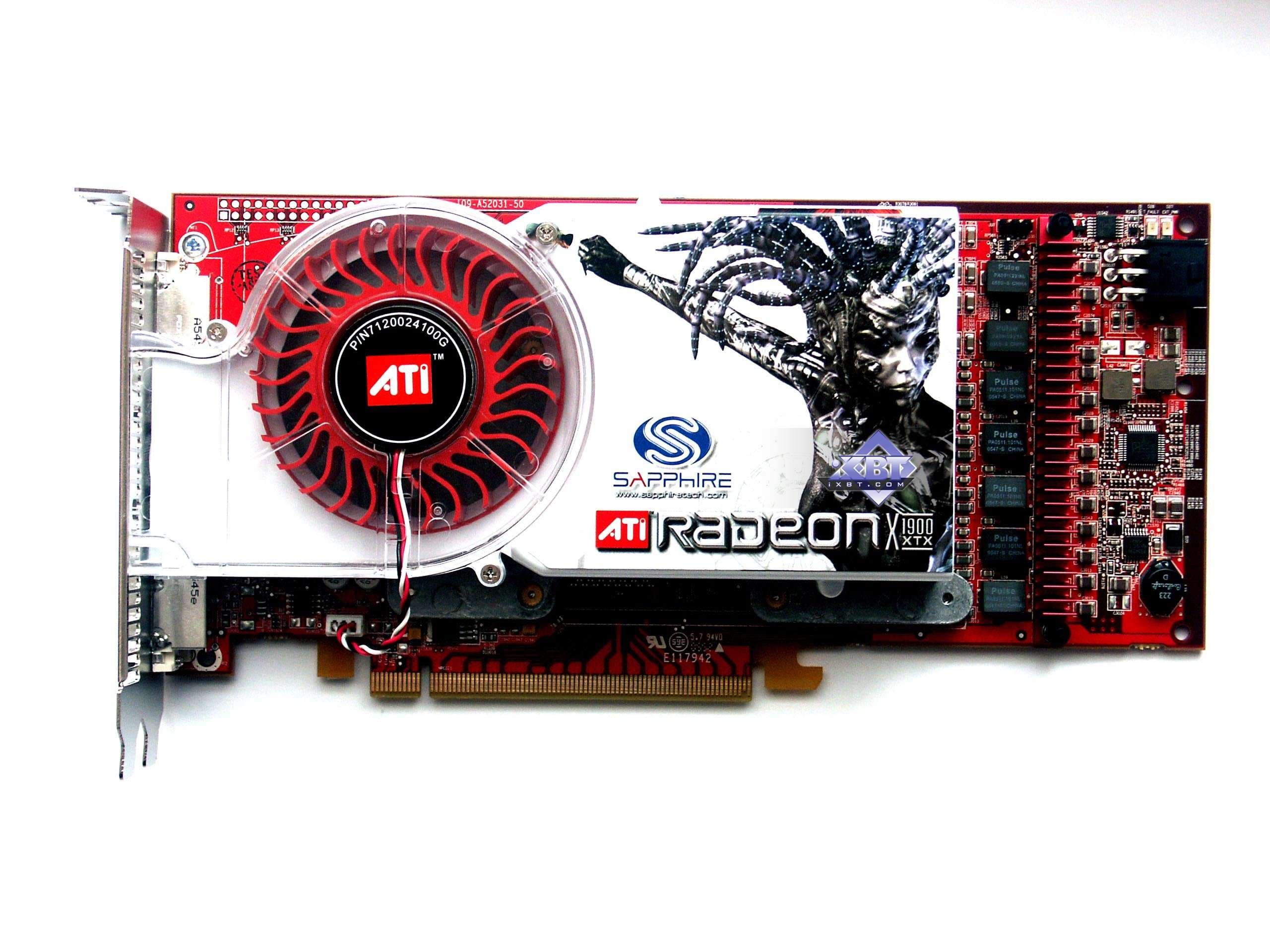

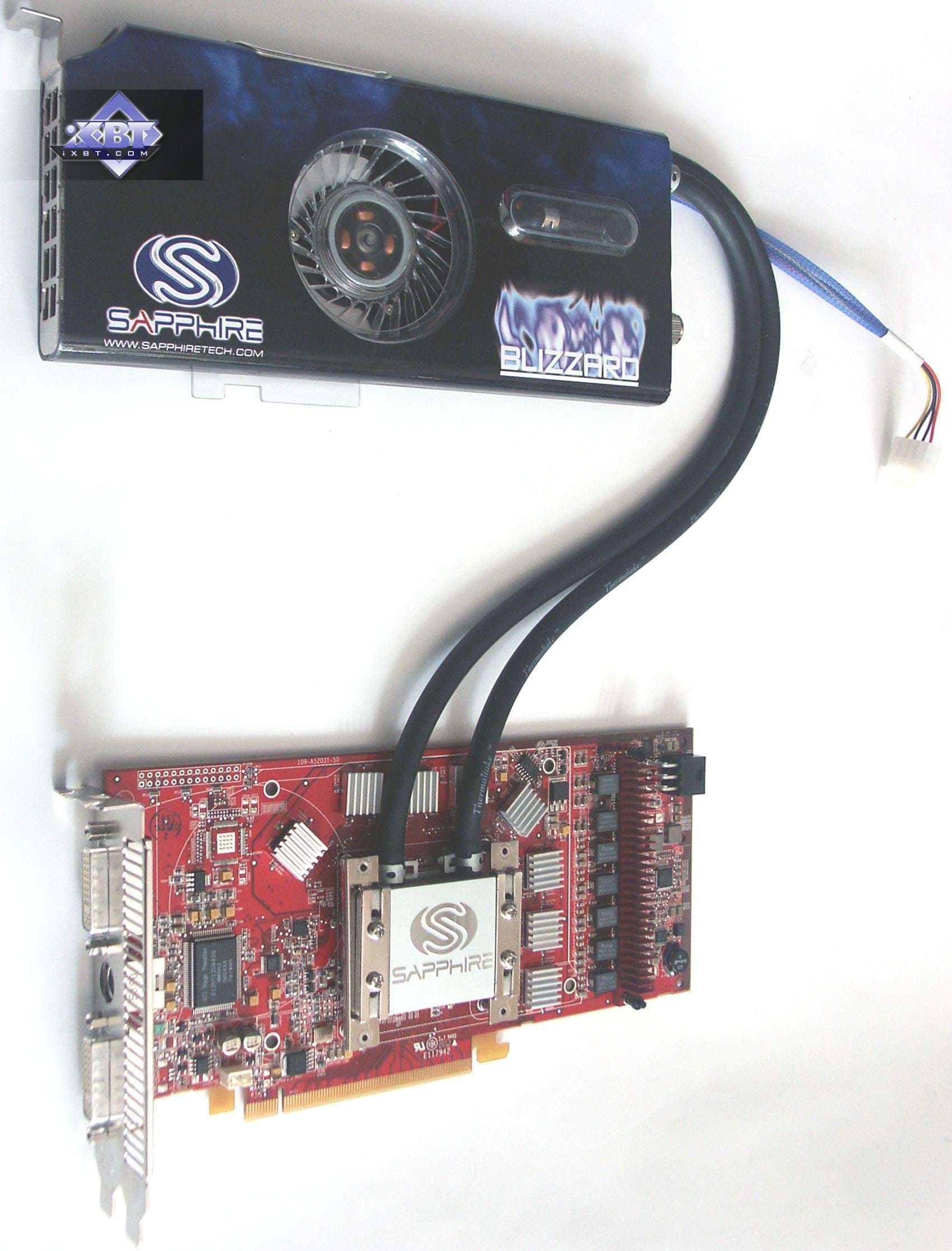

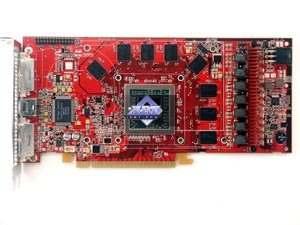

Сравнение с эталонным дизайном, вид спереди

Sapphire RADEON X1900 XTX 512MB PCI-E Reference card ATI RADEON X1900 XTX 512MB

Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

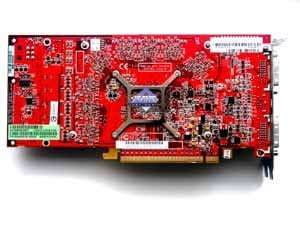

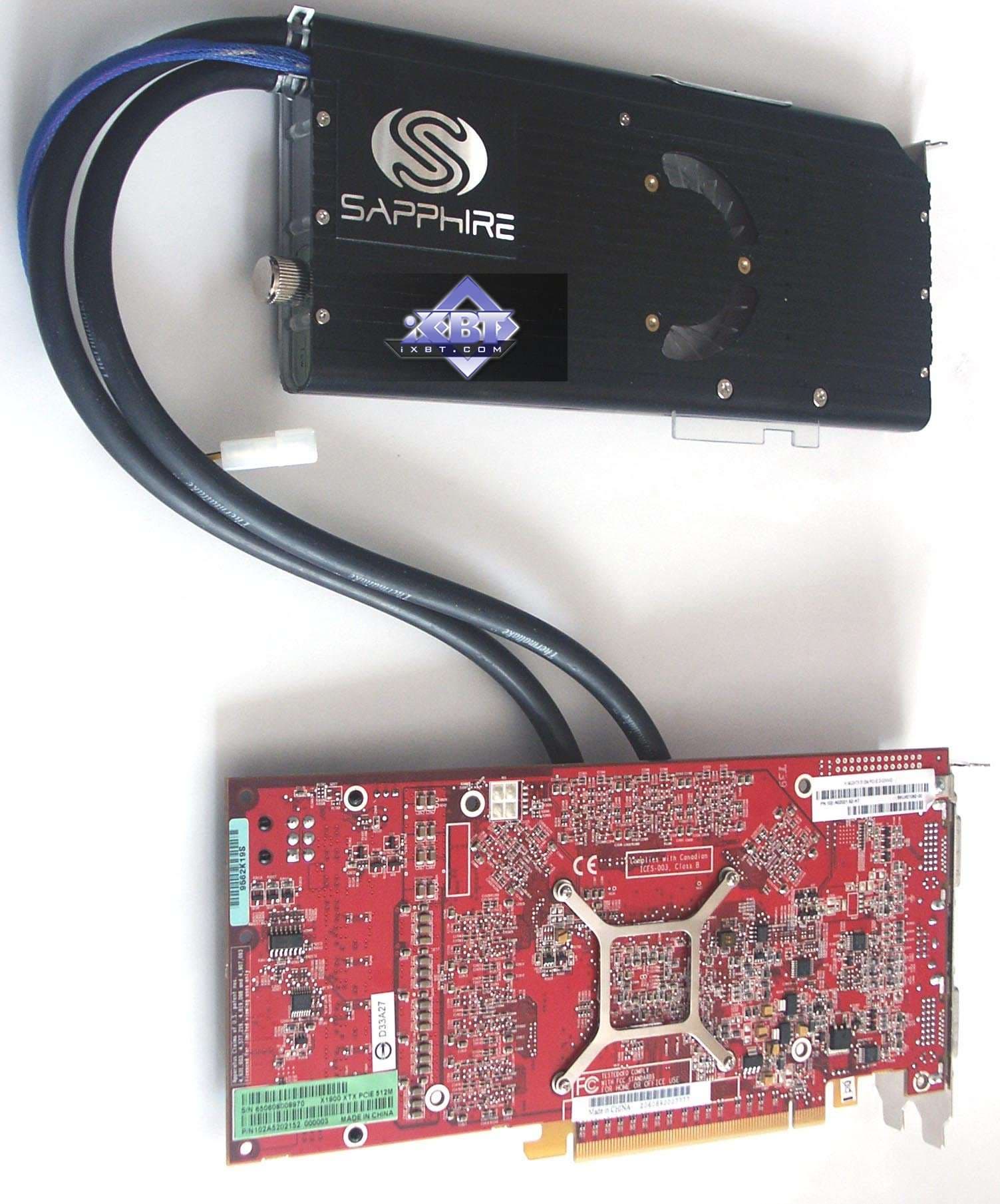

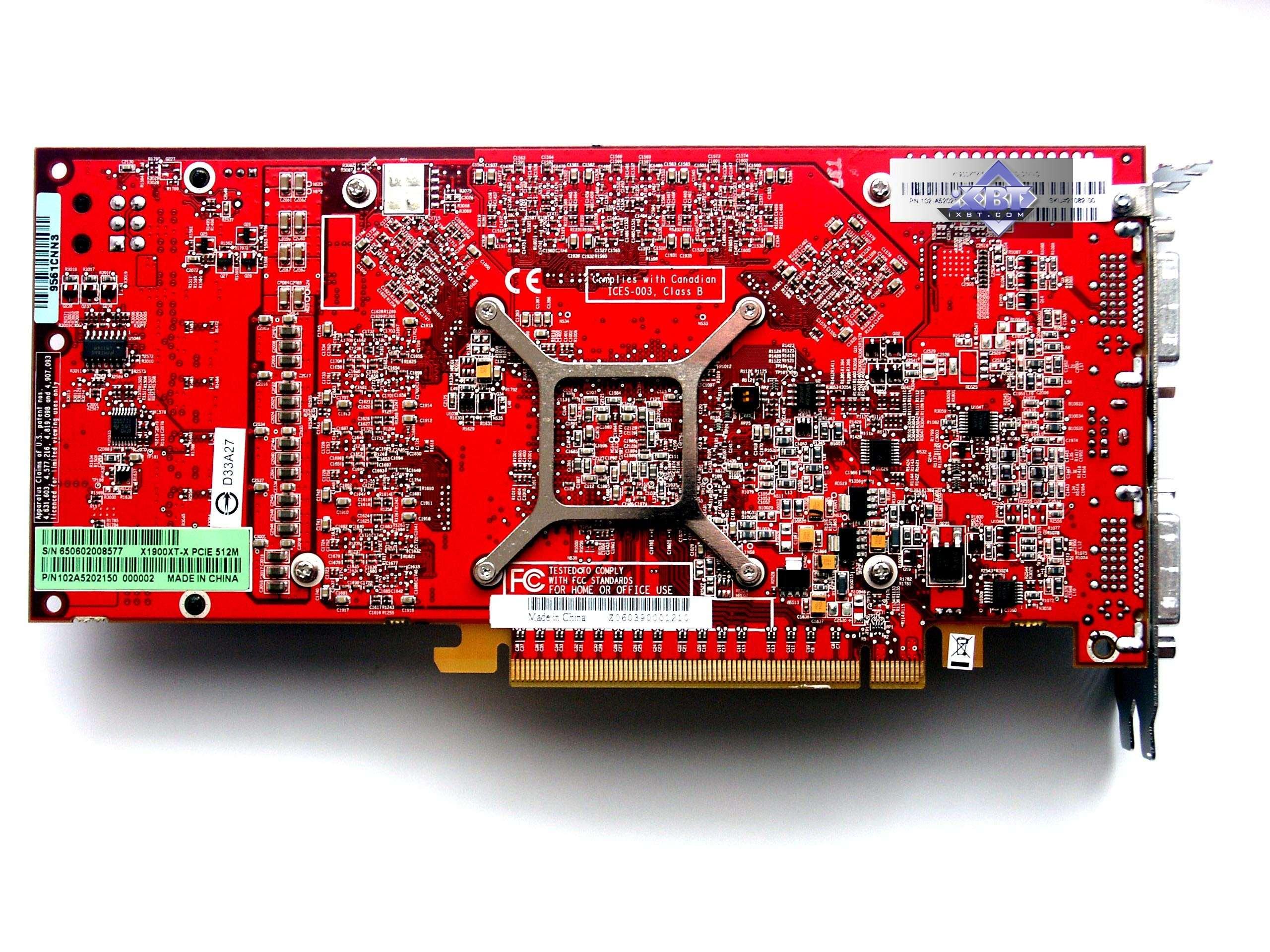

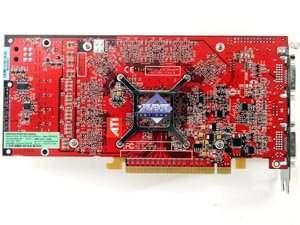

Сравнение с эталонным дизайном, вид сзади

Sapphire RADEON X1900 XTX 512MB PCI-E Reference card ATI RADEON X1900 XTX 512MB

Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

Думаю, что рассказывать о самих картах нет смысла - это все те же Reference. В чистом виде.

У карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картами.

Подключение к аналоговым мониторам с d-Sub (VGA) интерфейсам на DVI-гнездах производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

240 Hz Max Refresh Rate
2048 x 1536 x 32bit x85Hz Max - по аналоговому интерфейсу
2560 x 1600 @ 60Hz Max - по цифровому интерфейсу

Полагаю, что про систему охлаждения у первой карты нет смысла писать - она эталонная, а о ней мы писали не раз.

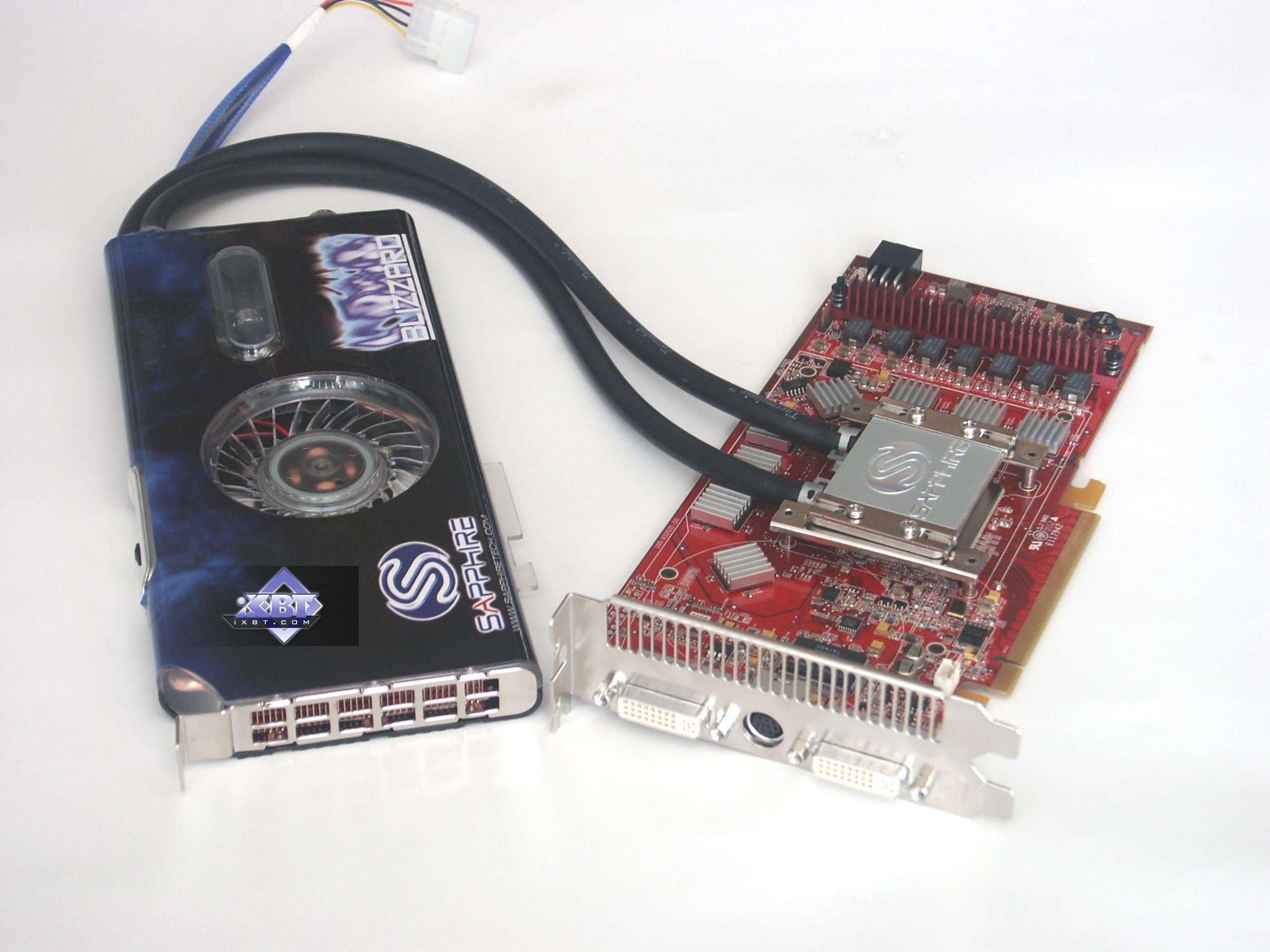

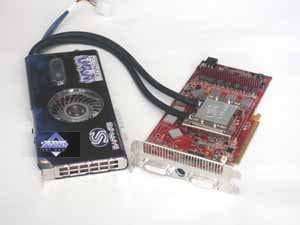

А изюминка Blizzard (в дальнейшем TOXIC) - это как раз устройство охлаждения. Оно очень похоже на то, что мы когда-то рассматривали производства Thermaltake. То есть, основано на водяном принципе. На карте установлен охлаждающий ядро сердечник, который трубками соединен с большим расширительно-охлаждающим блоком, представляющим собой почти целую видеокарту по размерам и занимающий дополнительный слот в системном блоке. У карты, что была у нас в лаборатории, к сожалению, не был заменен двухслотовый брекет, который теперь не нужен. Но в серию карты пойдут с однослотовым брекетом, и поэтому расширительный блок можно установить следом после видеокарты в следующий слот, и таким образом, в целом Blizzard (в дальнейшем TOXIC) не займет места больше, чем reference.

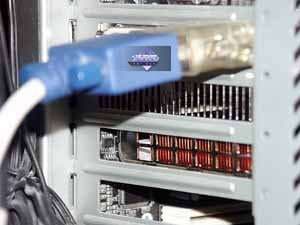

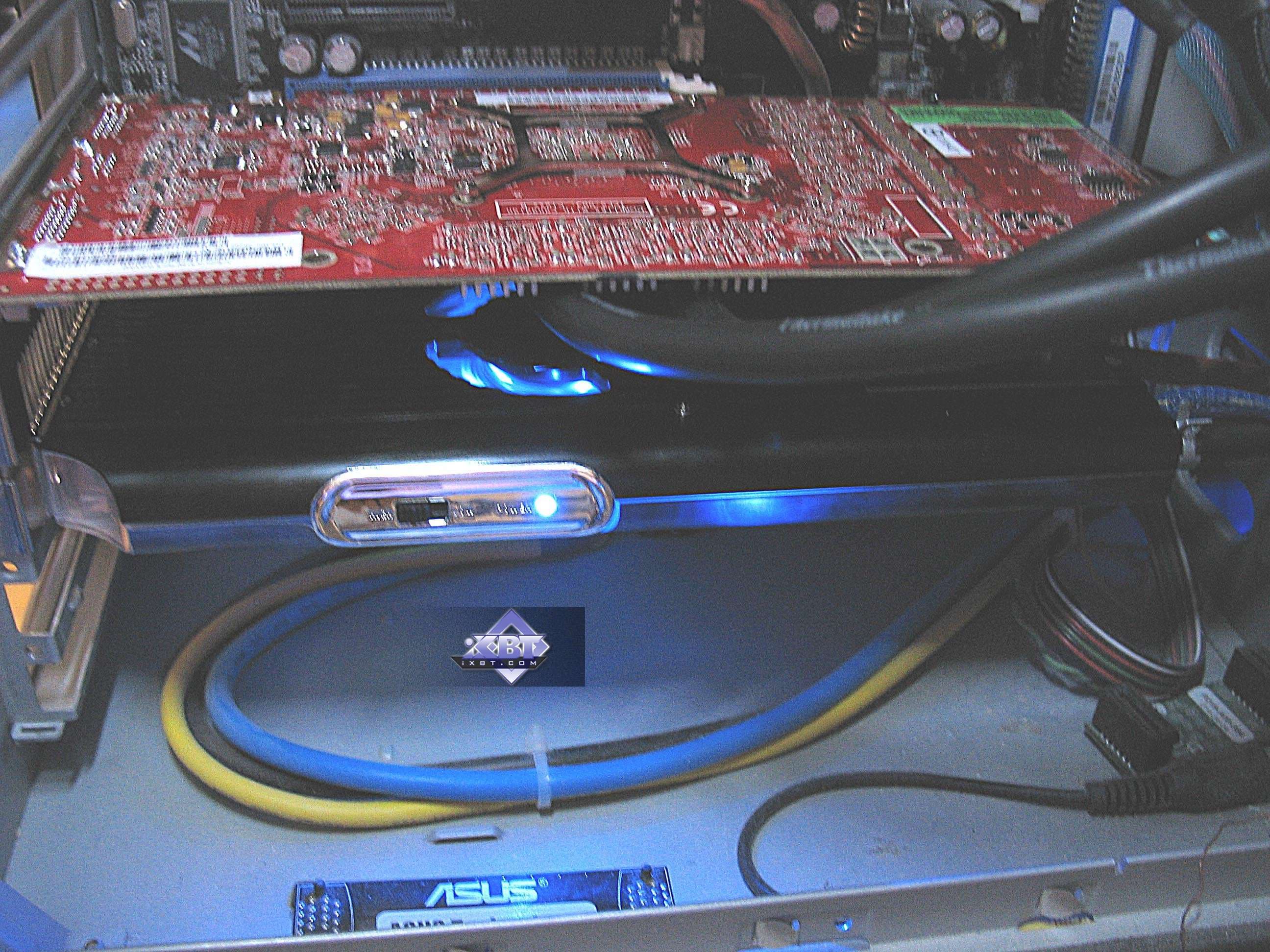

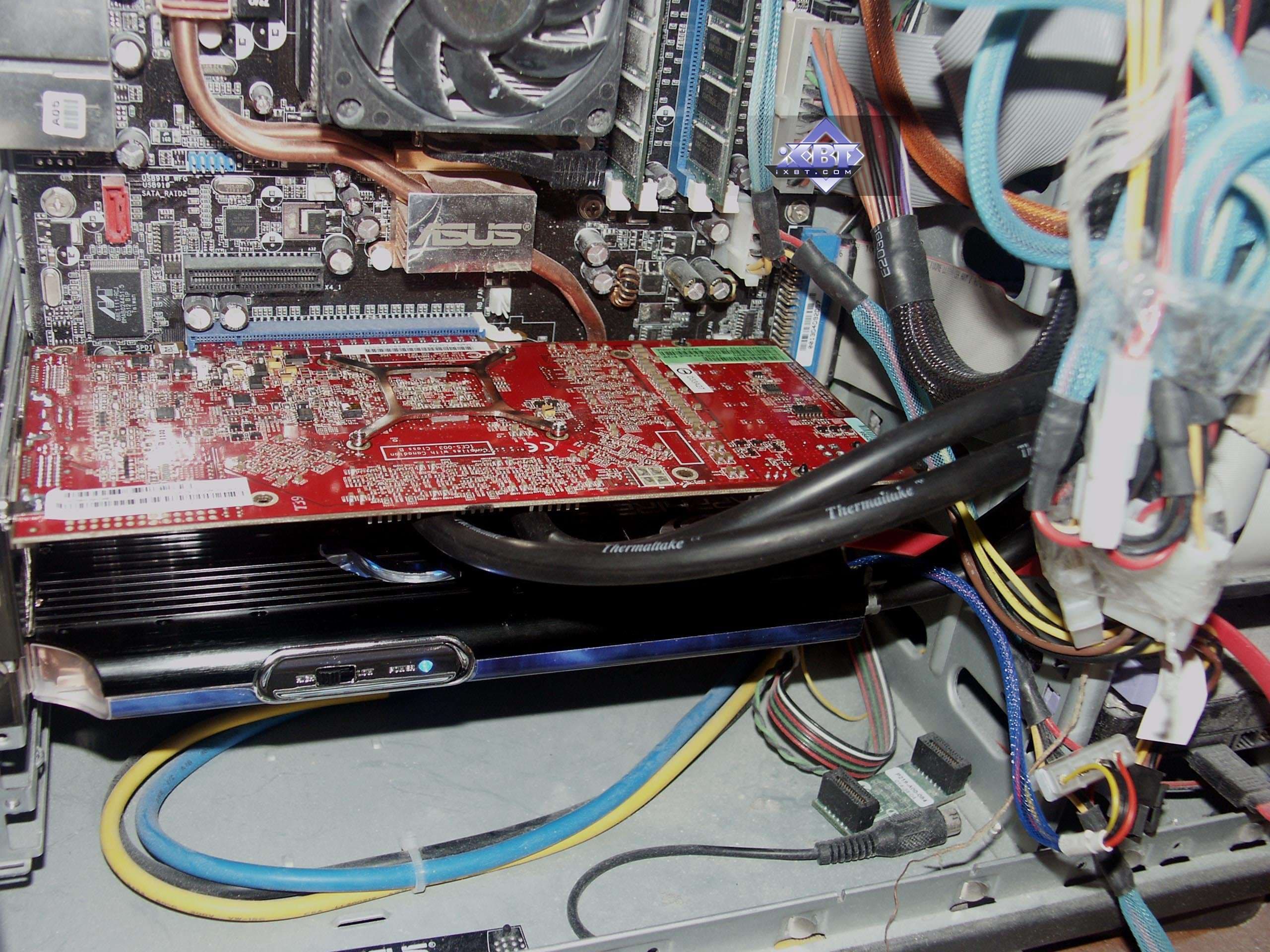

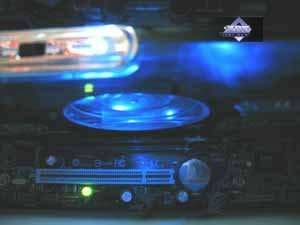

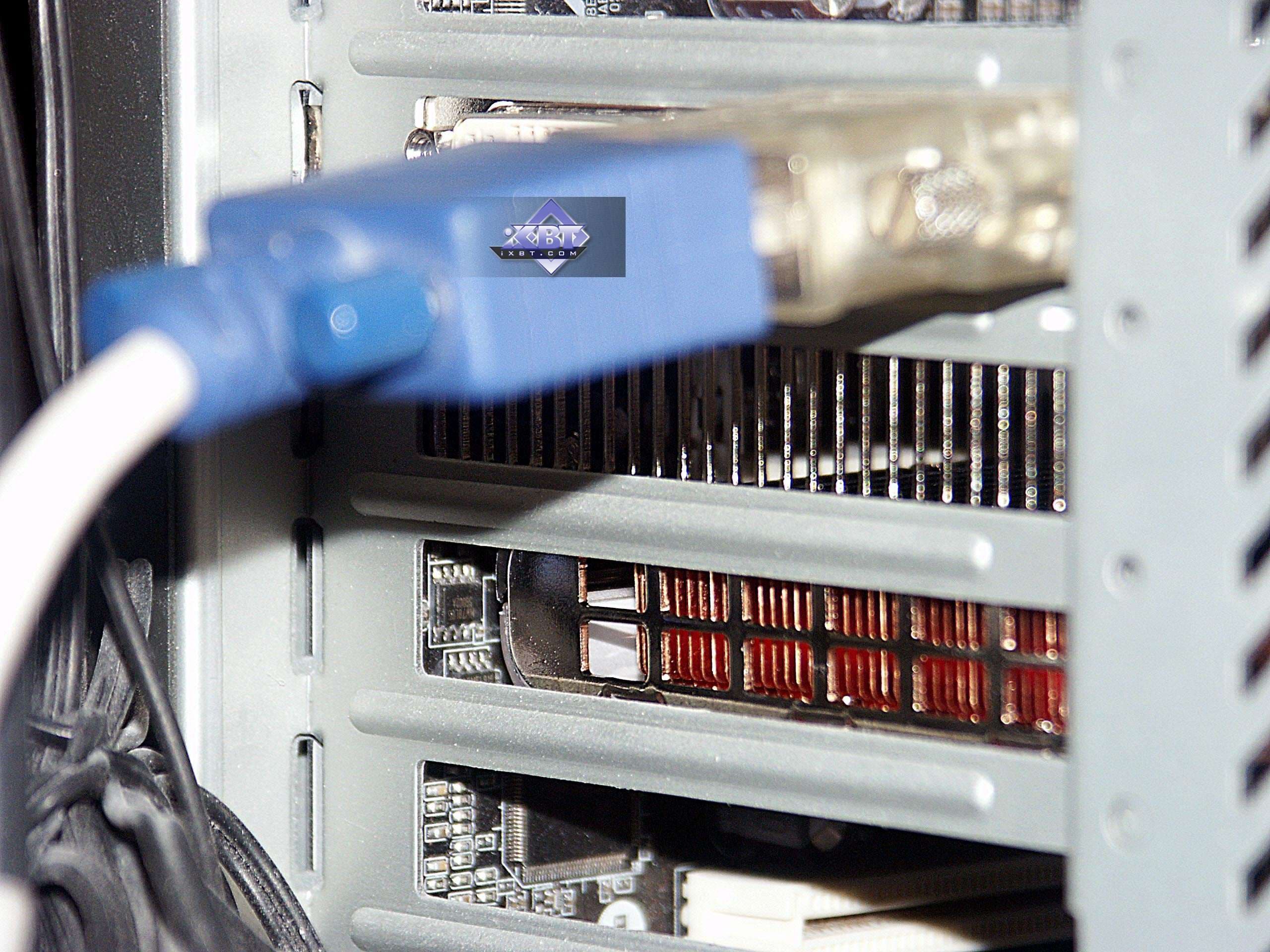

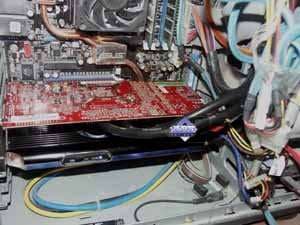

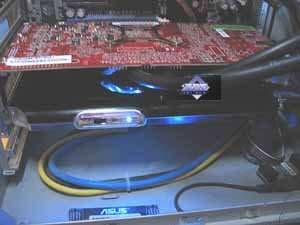

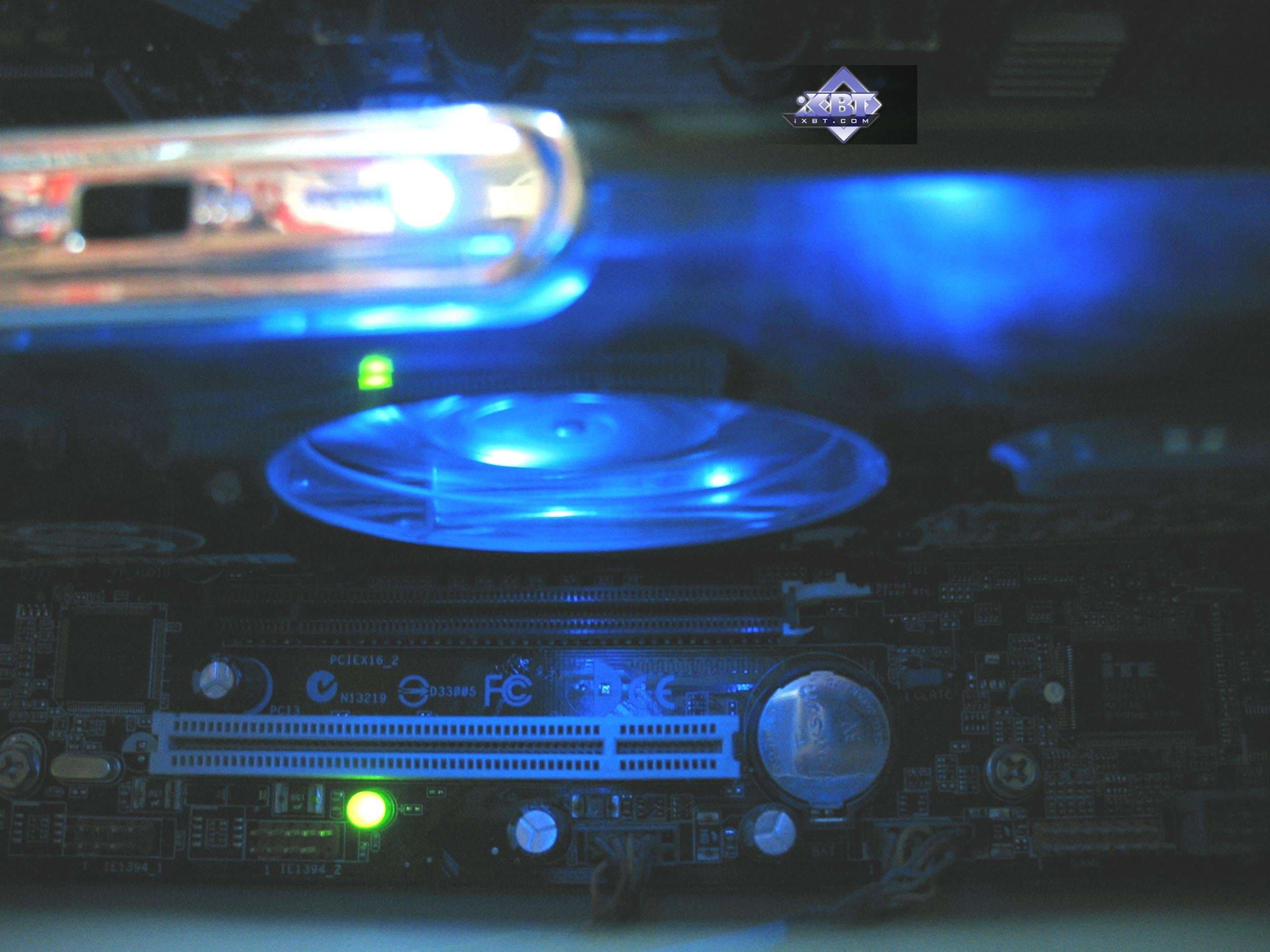

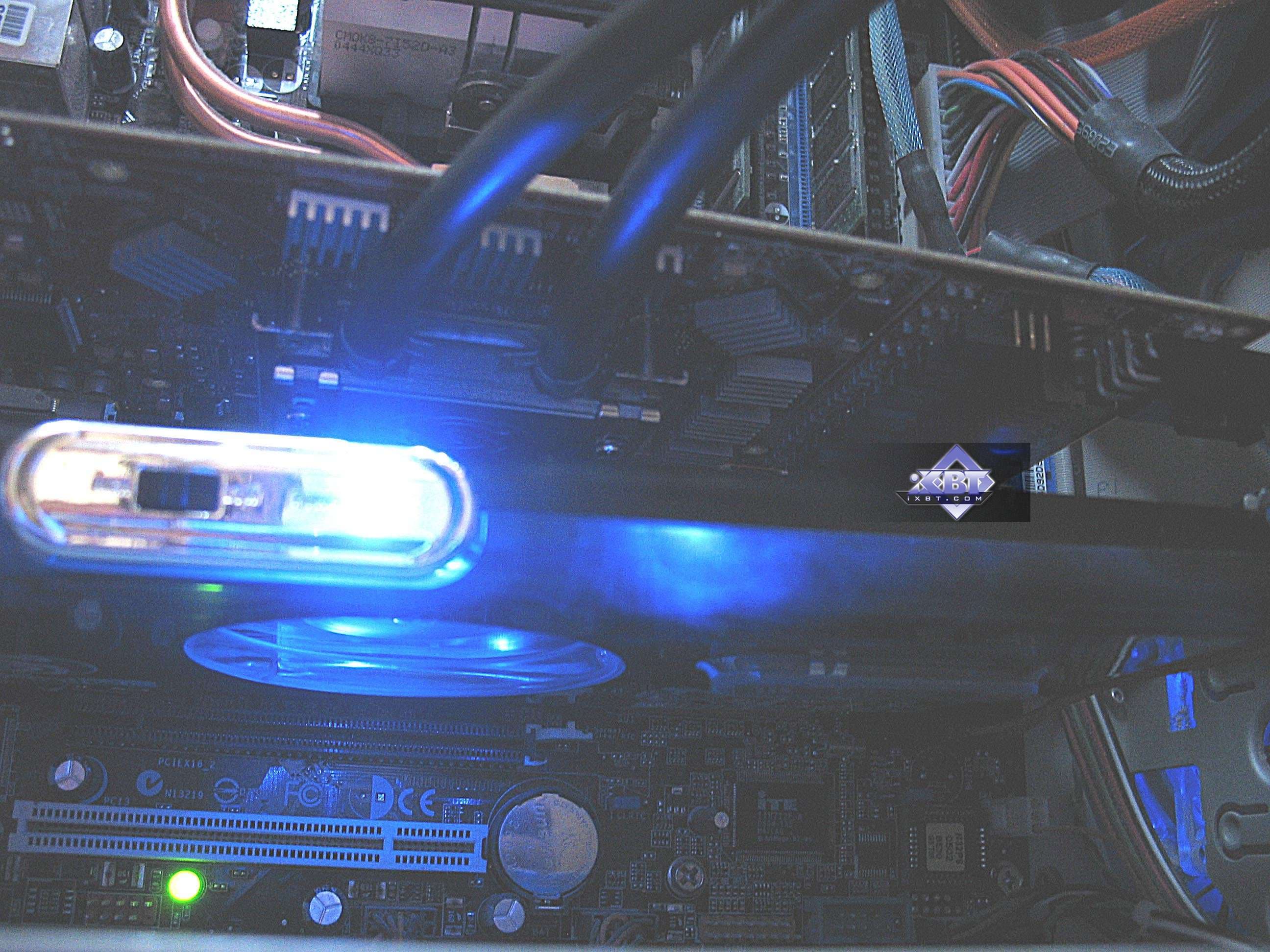

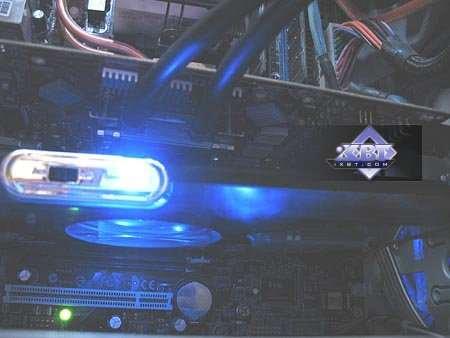

На снимках ниже показан Blizzard (в дальнейшем TOXIC) уже в системнике. Вентилятор охлаждения воды имеет подсветку. В целом все сделано очень изящно и надежно.

Скорость вращения вентилятора регулируется ползунком на охлаждающем блоке.

На микросхемах памяти установлены радиаторы.

Именно такая комплексная система охлаждения и дает возможность производителю штатно увеличить частоты работы карты с 650/1550 МГц до 675/1600 МГц. Конечно, это маленький разгон, и он мало скажется на производительности, но все же показательно.

Комплектация.

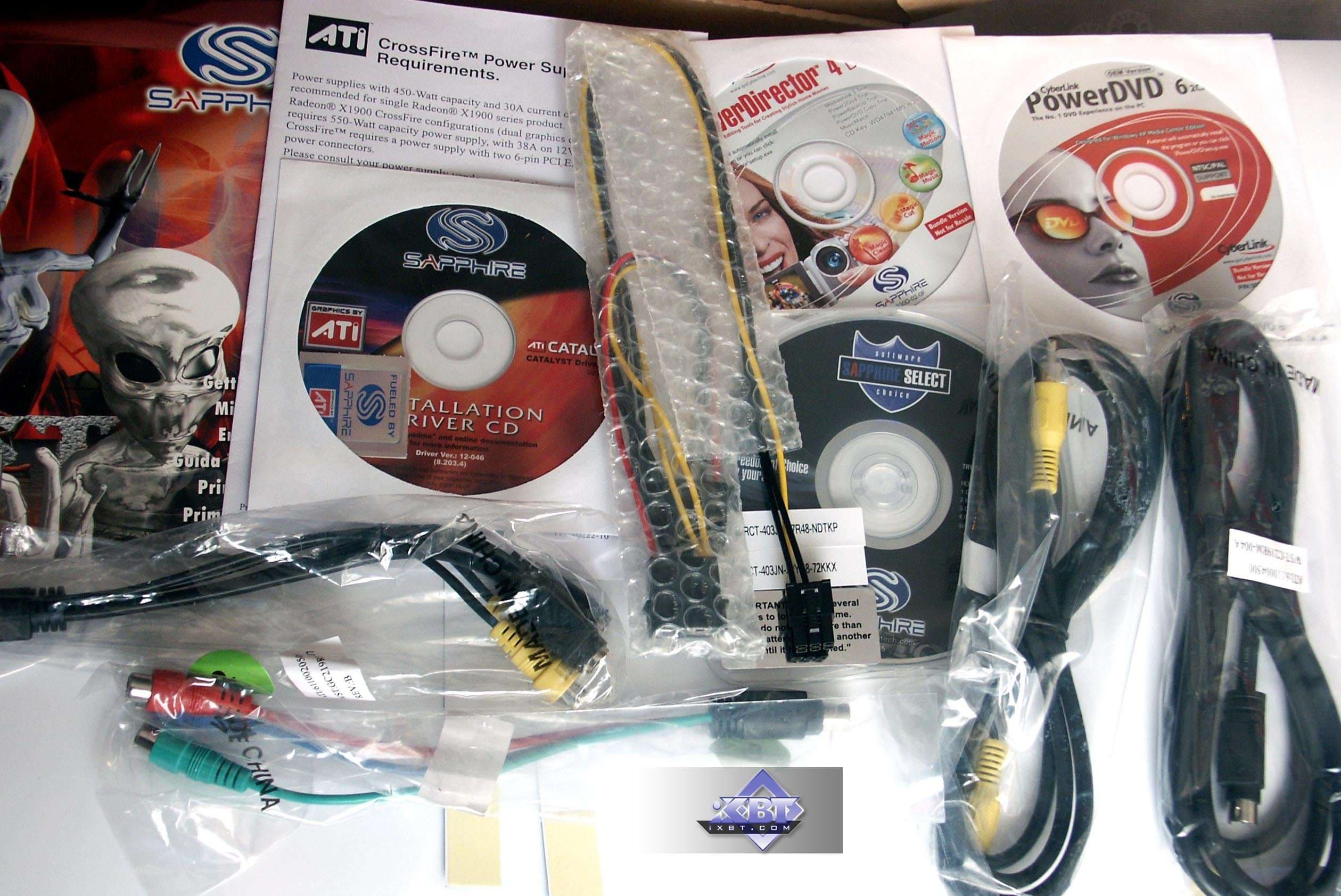

Sapphire RADEON X1900 XTX 512MB PCI-E

Руководство пользователя, CD с драйверами, PowerDVD, DVD-диск с набором современных игр Brothers in Arms (Road to Hill 30); Prince of Persia (Warrior Within); Richard Burns Rally; Tony Hawk's Underground 2 (какую из них активизировать - решает пользователь); переходники DVI-to-d-Sub и S-Video-to-RCA, TV-кабели, адаптер для композитного вывода.

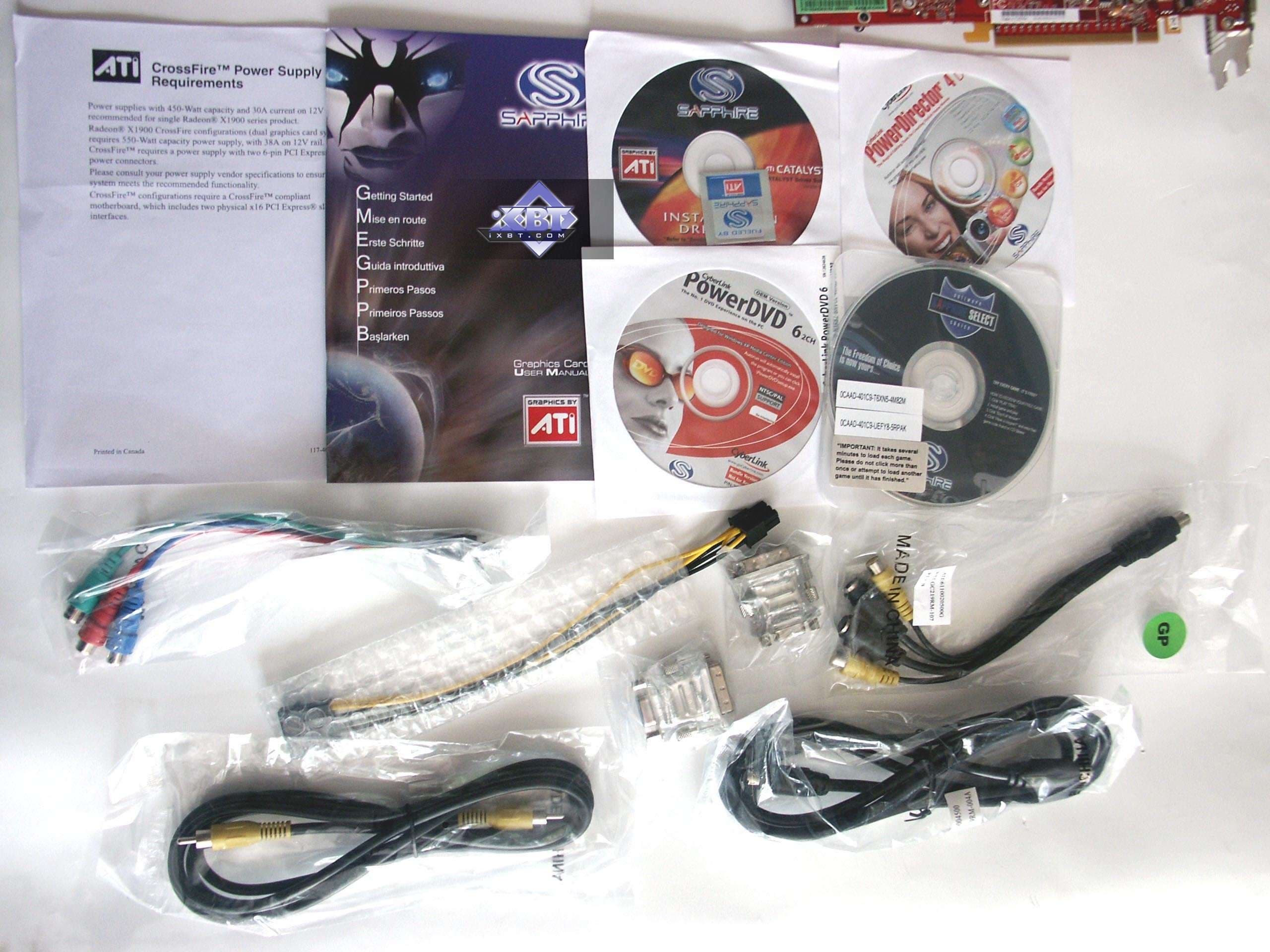

Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

Такой же комплект, как и в предыдущем случае.

Упаковки.

Sapphire RADEON X1900 XTX 512MB PCI-E

Больше полутора лет назад компания изменила дизайн своих упаковок. Ныне это боксы с яркой суперобложкой, в которую вкладываются картонки, внутри которых в отсеках находится содержимое комплекта. Ранее для привлекательности упаковок, да и для удобства пользователей в боксах сделаны окна, через которые видна видеокарта. Но теперь почему-то решили отказаться как от пластика внутри коробок, так и от окон. А зря. Чем рисовать очередную мумию из Британского музея или гибрид дизайнера с гидрой, уж лучше бы не портили то лучшее, чего достигли ранее.

Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E

Прямо-таки услышали мои слова! И вернулись к окнам и пластику. Правда, ушли в иную крайность: вся коробка пластиковая, она легко ломается. Да и через эти мутные окна мало чего разглядишь: разве что видно, что внутри что-то подвешено посредине. Размеры коробки потрясают воображение. Непонятно - кто вообще дизайнером работает в Sapphire: выпущенный за хорошее поведение из психиатрической лечебницы китаец или очередные малевичи с авангардистами? Дизайны коробок от Sapphire - это огромная почва для размышлений психиатров. Особенно когда вместо радостной физиономии, сопутствующей владельцу суперкарты, он видит кислую рожу продукта генной инженерии, в лучшем случае, депрессии ведущего дизайнера.

Установка и драйверы

Конфигурация тестового стенда:

Компьютер на базе Athlon 64 (939Socket)
- процессор AMD Athlon 64 4000+ (2400MHz) (L2=1024K);
- системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
- оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
- жесткий диск WD Caviar SE WD1600JD 160GB SATA.
операционная система Windows XP SP2; DirectX 9.0c;
мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
драйверы ATI версии CATALYST 6.3; NVIDIA версии 84.21.

VSync отключен.

О главном. Установка водяной системы охлаждения на Blizzard (в дальнейшем TOXIC) дала не только более тихий кулер, чем эталонный, но и снижение температуры нагрева карты, НЕСМОТРЯ НА ПОВЫШЕННЫЕ ЧАСТОТЫ! Всем хорошо известно, что у эталонной карты температура ядра может достигать 95 и даже 100 градусов. При хорошем продуве корпуса - до 90 градусов.

Blizzard (в дальнейшем TOXIC) обеспечивает работу карты при температуре ядра не выше 85 градусов везде и вся! При самой тяжелой нагрузке она не выше указанной цифры! И при этом кулер работает на минимальных оборотах! Вот это эффективность!

Что касается разгона в целом, то у ядра он неплохой - 720 МГц. А по памяти все плохо, так как понижен вольтаж (охлаждение тут не при чем), и потому выше 1620 МГц - увы, уже артефакты.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!
Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.
FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.
DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x), demo ixbt1 (33MB!). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг) d3auto.rar. (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)
3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
3DMark06 1.02 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0, demo 44.
Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь
F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.
Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция

Сводные диаграммы производительности видеокарт

На вышеприведенных диаграммах нет карты X1900 XTX с частотами 675/1600 МГц, однако я сразу скажу, что прибавьте в среднем 5, максимум 8 процентов, и вы получите эти данные.

Выводы

Sapphire RADEON X1900 XTX 512MB PCI-E - обычный референс. Повторю, наверное, в десятый раз, что никто Х1900 самостоятельно не выпускает. Поэтому смотрите на цены и выбирайте. Комплект у данной карты очень неплохой.
Качество исполнения продукта очень хорошее, нареканий нет (разве что на нагрев и увеличивающийся шум кулера).
Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E - отлично улучшенная вариация предыдущей карты. Система охлаждения очень эффективна, да и повышенные частоты сделали этот ускоритель, по сути, самым быстрым на сегодня. Поэтому если разница в цене между этим продуктом и обычным X1900 XTX не будет высокой, то имеет смысл обратить внимание на Blizzard (в дальнейшем TOXIC). А если даже такой акселератор будет дешевле, чем GeForce 7900 GTX, то и подавно надо брать и не думать (разумеется, тем, у кого есть такие финансы и кто планирует покупать Hi-End продукт).

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования Sapphire Blizzard (в дальнейшем TOXIC) RADEON X1900 XTX 512MB PCI-E получает награду в номинации «Оригинальный дизайн» (за апрель).

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты	Конкуренты
RADEON X1900 XTX - Н/Д(1)	GeForce 7900 GTX - Н/Д(3)
TOXIC X1900 XTX - Н/Д(0)	GeForce 7900 GTX - Н/Д(3)

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)

Благодарим компанию
Sapphire Russia
за предоставленные на тестирование видеокарты

Блок питания для тестового стенда предоставлен компанией HIPER

Память для тестовых стендов предоставлена компанией

Андрей Воробьев (anvakams@ixbt.com)

Опубликовано — 19 апреля 2006 г.
