ASUS A8N32-SLI Deluxe — плата на самом «игровом» чипсете (NVIDIA nForce4 SLI X16)


  • Чипсет NVIDIA nForce4 SLI X16 (применен северный мост nForce SPP 100 и южный nForce4 SLI)

На пресс-конференции, посвященной новым чипсетам от NVIDIA (интегрированным GeForce 6100/6150 и дискретному nForce4 SLI X16), генеральный менеджер NVIDIA по платформенным решениям Дрю Хенри (Drew Henry) высказался по поводу настоящего и будущего SLI-платформы с несвойственной менеджерам такого ранга категоричностью: «Мы выпускаем чипсет для обеих платформ — как AMD, так и Intel — хотя и не можем сделать процессоры Intel более привлекательными для игр». Разумеется, в какой-то степени этим высказыванием он польстил присутствовавшим на мероприятии представителям AMD. Однако рыночные факты не менее категоричны: материнских плат на чипсете nForce4 SLI за время их существования продано на порядок больше под платформу AMD, чем под Intel. Не отрицая существующую разницу в производительности, отметим, что в отношении «мэйнстрима» это явление обусловлено значительно более ранним выпуском AMD-версии. Что касается чипсета nForce4 SLI X16, то в отношении него радикализм, пожалуй, уместен. Энтузиасты, заботящиеся о максимальной производительности в играх до такой степени, что согласны потратить немалые деньги на «расшивку» даже столь редко бывающего «узким местом» режима «x8+x8» для SLI, просто не могут не быть в курсе процессорных предпочтений современных игр, благо они весьма отчетливы.

В результате NVIDIA решила слегка минимизировать свои трудозатраты, использовав в качестве северного моста для платформы Intel прежний nForce4 SLI (IE), тем более что он изначально не содержит лишней для двухчипового решения функциональности, а для AMD выпустила новинку — nForce SPP 100. В качестве южного моста в обоих случаях применяется микросхема «одночипового чипсета» nForce4 SLI, соединяются мосты шиной HyperTransport, обеспечивая суммарно 40 «дорожек» PCI Express. Компания ASUS, в свою очередь, тоже решила особо не мудрить и обновила свой ассортимент моделей, выпустив на nForce4 SLI X16 очень похожие функционально и концептуально платы A8N32-SLI Deluxe и P5N32-SLI Deluxe с процессорными разъемами Socket 939 и Socket 775 соответственно. Использованные на платах внешние контроллеры совпадают с точностью до моделей чипов! Различия же ограничиваются системами питания и охлаждения и, конечно, разводкой.

Новый северный мост nForce SPP 100 для AMD-версии чипсета получен из GeForce 6150 удалением интегрированного видео. Соответственно, он также выпускается по 90-нанометровому техпроцессу и, в отличие от nForce4/SLI, не содержит контроллеров периферийных шин и прочей функциональности, реализуемой в южном мосте. Такое решение логичнее и дешевле простого совмещения двух полнофункциональных чипов из прежней линейки. А значит, после удовлетворения начального спроса можно надеяться на существенное снижение цены материнских плат, основанных на чипсете nForce4 SLI X16. Любопытно, кстати, что применением этого чипсета фантазия разработчиков плат с двумя полноскоростными портами PCI Express x16 не ограничивается — позже мы рассмотрим альтернативный вариант дизайна от ECS.

Функциональность платы ASUS A8N32-SLI Deluxe, как и подобает «люксовой» версии, исчерпывающая, можно пожаловаться только на необходимость выводить некоторые порты на внешнюю планку, так как в блоке разъемов задней панели платы места всем не хватило. Разъемы памяти разделены на каналы относительно редко встречающимся способом: для работы двух модулей в двухканальном режиме их надо ставить не в соседние слоты, а через один (как принято говорить, это хорошо для вентиляции). Причем если по ошибке поставить оба модуля в слоты одного канала, плата просто не стартует — такой режим не поддерживается, о чем есть замечание в инструкции.

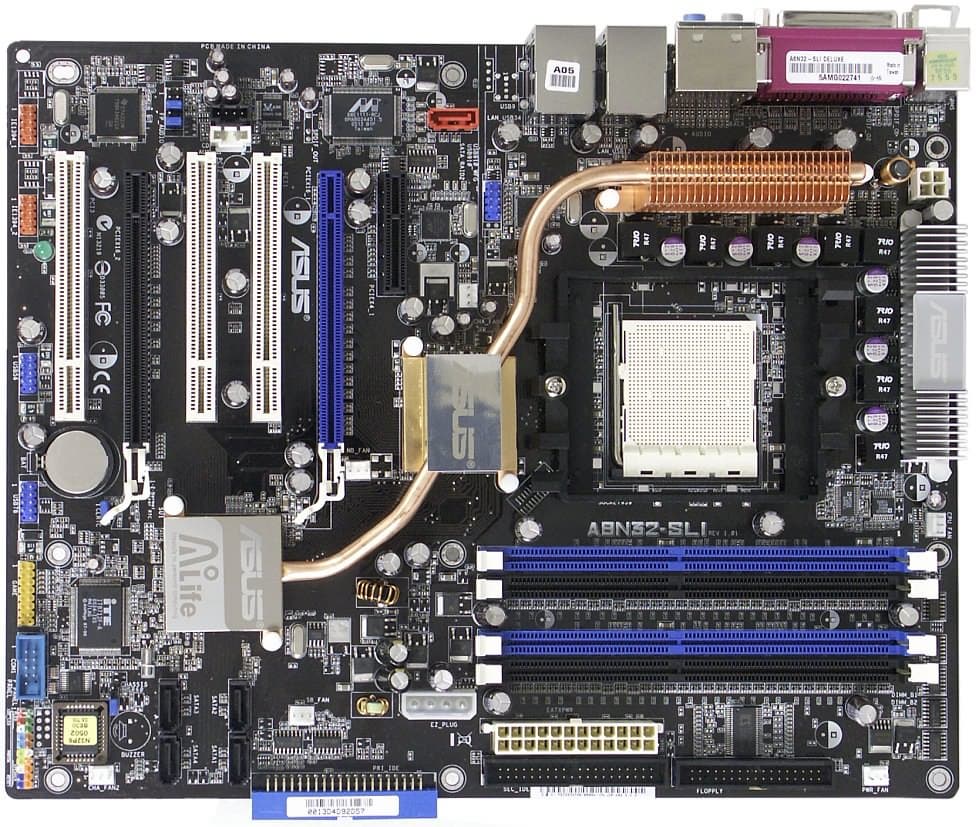

Компоновка платы в целом удачная, особенно хочется отметить фирменное решение ASUS — «лежащий на боку» разъем IDE. Промах случился только с перемычкой для очистки CMOS, она изначально «конфликтует» с фиксатором второго разъема PCI Express x16 и с большой вероятностью окажется перекрыта громоздким кулером второй видеокарты. Также есть претензия к расположению на плате слотов PCI: из-за специфики примененной системы охлаждения чипсета первый слот PCIEx16 пришлось отодвинуть от процессорного сокета, так что если предположить установку двух видеоускорителей двухслотовой ширины, на плате останется доступным для использования всего один PCI-слот. Светодиод зеленого цвета информирует о подаче питания на плату, категорически не рекомендуется устанавливать или демонтировать какие-либо компоненты системы, пока горит этот светодиод.

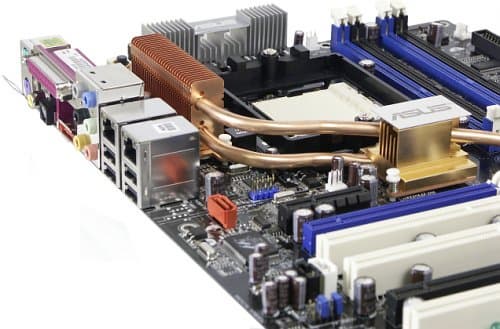

На плате применена безвентиляторная система охлаждения на тепловых трубках, но в отличие от ASUS P5N32-SLI Deluxe оба моста чипсета объединены в один контур и для его охлаждения предусмотрен только один опциональный вентилятор. Надо отметить, что при тестировании под нагрузкой со старшими моделями процессоров (Athlon 64 4000+ и разогнанной до 2,8 ГГц двухъядерной модели) на открытом стенде плата сохраняла стабильность без использования дополнительного обдува. А стабилизатор напряжения, как оказалось, не особенно нуждался даже в пассивном охлаждении. Подчеркнем: сказанное ни в коем случае не означает, что допустимо использовать это наблюдение как руководство к действию, а тем более запереть такую плату в тесном корпусе без дополнительного охлаждения и разогнать до предела. В отличие от процессоров, чипсеты еще не обзавелись «самоотключающей» логикой для предотвращения аварийного перегрева (и очень редко это бывает реализовано средствами самой платы и ее BIOS), а постоянная работа при нарушенном терморежиме может сократить срок службы чипсета и платы вплоть до того, что он станет меньше срока морального старения. Разумеется, дополнительное охлаждение тоже надо организовывать с умом — в частности, ASUS рекомендует устанавливать опциональный комплектный вентилятор на радиатор «набортной» системы охлаждения только при пассивном или водяном охлаждении процессора, в противном случае достаточно обдува от процессорного кулера.

Отдельного внимания заслуживает восьмиканальный(!) импульсный стабилизатор напряжения питания процессора: судя по тому, как активно технологическая новинка рекламируется на коробке и во всех описаниях — это предмет особой гордости инженеров ASUS. Итак, в системе питания процессора установлено по 1 полевому транзистору на канал, 3 конденсатора по 1000 мкФ и 6 конденсаторов по 820 мкФ, также на плате находится стабилизатор напряжения памяти и карт расширения (включающий 5 конденсаторов по 820 мкФ и 2 по 1800 мкФ, усилен применением индуктивных элементов). На плате применены конденсаторы от уважаемых компаний Sanyo и United Chemi-Con. В чем смысл использования такого большого количества фаз для преобразователя питания? Вопреки распространенному мнению, это не есть «задел на будущее» или удовлетворение потребностей разогнанных процессоров в повышенной мощности «силовой подстанции» платы (все это — лишь следствия). Нетрудно заметить, что в данном случае мы имеем то же (типичное) общее количество полевых транзисторов, только вместо обычных 2-3 транзисторов на канал используется по одному. Импульсный преобразователь, как известно, понижает уровень сигнала до требуемой величины пропусканием в цепь импульсов максимальной амплитуды, чередующихся с полным отсутствием сигнала. Для того чтобы выходной сигнал по форме больше напоминал гладкую синусоиду, нежели пилу, и используются многочисленные конденсаторы и катушки индуктивности. Но более активно повлиять на качество выходного сигнала можно увеличением количества импульсов, которое преобразователь способен генерировать в единицу времени. Очевидно и то, что чем чаще будут следовать импульсы, тем меньшая амплитуда потребуется для каждого отдельного импульса.

Результаты: при прочих равных мы имеем «более ровный» выходной сигнал, со сглаживанием которого можно справиться меньшей емкостью конденсаторов, общий КПД преобразователя растет (на 10% при переходе от 4 к 8 каналам при потреблении ЦП в районе 70 (и более) ватт), соответственно снижается и нагрев. Что касается потенциальной возможности питания особо «прожорливых» чипов, то прямой зависимости от числа каналов преобразователя здесь нет (скорее, имеет смысл считать общее количество транзисторов по всем каналам); по версии ASUS, КПД линейно падает начиная со 110 Вт. Зато для разгона максимально стабильное питание имеет самое непосредственное значение. Вне зависимости от того, сколько потребляет ваш процессор в разогнанном состоянии, вы сможете поднять напряжение до более высокого значения, чем в случае нестабильного питания, когда придется «оставлять запас» с учетом всплесков, легко способных стать причиной зависания. Тем не менее, несмотря на все преимущества, массового перехода на преобразователи с 6 и более каналами пока ожидать не приходится, так как экономия на конденсаторах отнюдь не компенсирует общее повышение стоимости такой схемы.

Разведенных, но нераспаянных элементов на плате нет, за исключением нескольких конденсаторов, которые предусмотрены дизайном, но «не понадобились» в цепях питания. ASUS выпускает две версии модели A8N32-SLI: «простую» Deluxe и Deluxe/WiFi с монтируемой в районе задней панели миниатюрной платой адаптера WiFi-g, который подключается по USB-интерфейсу, вычитая из общего доступного количества один USB-порт, а другой выводя на заднюю панель. Заметим, что «простой» (не-Deluxe) версии этой платы вообще не предусмотрено (чипсет обязывает!), а от моделей на nForce4/SLI дизайн A8N32-SLI отличается довольно сильно, так как в данном случае чипсет имеет не один, а два моста. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежной фиксацией всех углов.

При создании этой модели инженеры ASUS уделили значительное внимание качеству подсистемы питания и охлаждению. 8-канальный преобразователь питания мы видим впервые — начинание отличное, хоть и дорогое. Система охлаждения чипсета на тепловых трубках, а также радиаторы на полевых транзисторах в цепи преобразователя позволяют в большинстве случаев обойтись без лишнего вентилятора. При этом разводка платы почти лишена недостатков, сборка системы удобна несмотря на функциональную насыщенность модели, так что мы без колебаний награждаем плату ASUS A8N32-SLI Deluxe за оригинальный дизайн.

Original Design — по результатам исследования, продукт награждается за уникальные особенности дизайна

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Q-Fan Control — автоматическое управление частотой вращения вентиляторов в зависимости от температуры охлаждаемых компонентов. В использовавшейся для тестирования версии BIOS отсутствует возможность как-либо влиять на метод управления, по умолчанию установлен довольно низкий порог температуры процессора (45-50°C), при превышении которого вентилятор процессорного кулера раскручивается (причем не ступенчато, а резко) и сохраняет максимальные обороты, пока температура превышает этот порог. При более низких температурах устанавливаются минимальные обороты, полная остановка вентилятора не предусматривается. Впрочем, функциональность наверняка расширится в следующих версиях BIOS, нынешняя по ряду признаков выглядит «сыроватой» (о чем см. ниже), а в вопросах интеллектуального управления охлаждением платы ASUS традиционно хороши.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX, не забыт и Sempron, даже в печатном руководстве);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, с возможностью двухканального режима работы);
  • 2 слота PCIEx16 для видеоускорителей (оба всегда работают в режиме x16);
  • 1 слот PCIEx4 (возможна установка карт расширения x1);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора и 4-контактный периферийный для питания видеокарт (рекомендуется к использованию при 20-контактном коннекторе ATX у БП или отсутствии собственного разъема питания у видеокарт);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 5 разъемов SATA-II (Serial ATA II) на 5 устройств SATA300: 4 из них — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD; поддержка еще одного обеспечивается дополнительным контроллером, соответствующий диск может быть объединен в RAID-массив уровня 0 или 1 с винчестером, подключенным к внешнему SATA-порту на задней панели;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 порта FireWire;
  • Разъем для подключения COM-порта;
  • Разъем для подключения GAME/MIDI-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения дополнительного звукового сигнала AUX-In;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • 6 разъемов для подключения вентиляторов с возможностью контроля количества оборотов (для двух из них доступно интеллектуальное управление скоростью вращения в зависимости от температуры компонентов системы).

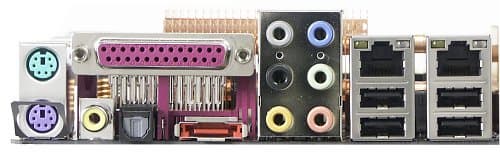

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 коаксиальный и 1 оптический (Toslink) S/PDIF-Out, 1 LPT, 1 внешний Serial ATA II (для e-SATA-устройств с собственным питанием);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: коробка серии «AI Life» стандартного размера в «суперобложке» с открывающейся «страницей» с описанием фирменных особенностей платы;
  • Документация: руководство пользователя на английском языке и отдельная вкладка с подробным описанием функциональности;
  • 5 кабелей Serial ATA с 3 переходниками-разветвителями питания на 5 устройств;
  • 1 шлейф ATA66, 1 шлейф ATA33 (для CD-ROM), 1 шлейф для подключения FDD (все с фирменной маркировкой ASUS);
  • Планка на заднюю панель с COM-портом;
  • Планка на заднюю панель с GAME-портом и 2 портами USB;
  • Планка на заднюю панель с двумя портами FireWire (6-контактный и 4-контактный);
  • SLI Bridge (гибкий шлейф) для соединения видеокарт при работе в режиме SLI;
  • Вентилятор, опционально устанавливаемый на радиатор системы охлаждения чипсета и стабилизатора напряжения;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ASUS;
  • Компакт-диск InterVideo WinDVD Suite (пакет программ для создания DVD с видеозаписями, фотоархивом и т. п., включает PhotoAlbum 1.0, WinDVD Creator 2, DVD Copy 2.5, Disc Master 2.5).

Набор фирменных утилит включает: MyLogo2 (установка собственных картинок для загрузочного экрана на время процедуры POST), Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II и AI Booster (для мониторинга системных параметров и разгона из Windows).

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и 2 разъемами S/PDIF-Out;
  • 2 сетевых Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с: один на базе чипсета (с поддержкой аппаратного брандмауэра) и PHY-контроллера Marvell 88E1111-RCJ, второй — на базе отдельной микросхемы Marvell 88E8053 (подключен к шине PCI-E);
  • SATA-II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой 2 устройств SATA300, включая одно внешнее, и возможностью объединения винчестеров в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,08, -0,75Хорошо
Уровень шума, дБ (А): -86,1Хорошо
Динамический диапазон, дБ (А): 86,3Хорошо
Гармонические искажения, %: 0,030Хорошо
Интермодуляционные искажения + шум, %: 0,043Хорошо
Взаимопроникновение каналов, дБ: -86,4Отлично
Интермодуляции на 10 кГц, %: 0,185Средне

Общая оценка: Хорошо (подробнее). Про качество аналогового вывода звука у этой платы сказать практически нечего: все показатели на стандартном (для AC’97) хорошем уровне.

Фирменные технологии и особенности

  • Fanless Design — единая система охлаждения чипсета и стабилизатора напряжения, использующая тепловые трубки, что позволяет обойтись без вентиляторов на плате, работающей в штатном режиме;
  • Q-Fan 2 — автоматическое изменение скорости вращения процессорного вентилятора и вентилятора, подключенного к разъему Chassis Fan, в зависимости от температуры процессора и системы соответственно;
  • Stack Cool 2 — дополнительный (с обратной стороны) слой печатной платы с металлизацией, позволяющий более эффективно отводить тепло от основных микросхем;
  • PEG Link Mode — автоматический разгон шины PCI-Express в зависимости от потребности видеокарты в дополнительной пропускной способности (доступно 4 режима);
  • AI NOS (Non-Delay Overclocking System) — динамический разгон процессора в зависимости от его загрузки. Частота повышается только при максимальной загрузке процессора, в остальное время он работает на штатной частоте (или сниженной по команде драйвера Cool’n’Quiet);
  • AI Net 2 — получение информации о состоянии кабелей, подключенных к обоим сетевым контроллерам, через раздел LAN Cable Status в BIOS и из соответствующей утилиты под Windows;
  • C.P.R. (CPU Parameter Recall) — автоматический возврат BIOS к настройкам по умолчанию при невозможности стартовать (вследствие переразгона);
  • CrashFree BIOS 2 — возможность автоматического восстановления BIOS с дискеты или комплектного компакт-диска после неудачной перепрошивки.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 2.58 от AMIВозможность отключения специфических функций процессора+K8 Cool’n’Quiet
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Read-To-Write Time, MCT Extra Timing Mode (TREF, TWCL, R/W Queue Bypass Count, ByPass Max, Idle Cycle Limit, Dynamic Idle Cycle Center, DDR Driving Strength, Enable 32-Byte Granularity, Twr, DDR Input Strobe Skew), DDR Clock Skew
Выбор частоты работы памяти+Auto, стандартные частоты в диапазоне 100—250 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Для обеих шин частота (Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600 МГц) и разрядность (8 или 16 бит для шины от процессора до северного моста и 4, 8 или 16 бит для шины от северного моста до южного); отдельно — плавная регулировка опорной частоты шины от северного моста до южного (200—300 МГц с шагом 1 МГц)
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×6, с шагом 0,5
Изменение напряжения ядра процессора+1,4250—1,5625 В с шагом 0,0125 В и отдельно повышение на 0,2 В
Изменение напряжения памяти+Auto, 2,60—3,20 В с шагом 0,05 В
Изменение напряжения чипсета+подъем на 0,1 В (до 1,6 В для южного моста и до 1,3 В для северного моста)
Изменение напряжения шины HT+подъем на 0,1 В (до 1,3 В) для шины от процессора до северного моста

Использовалась версия BIOS 0703 от 04.11.05, как последняя официальная версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. В последней на момент тестирования открытой для общего доступа бета-версии (0805 от 09.11.05) была добавлена поддержка новых, официально еще не выпущенных процессоров, а также был изменен способ выставления частоты шин HT: вместо значений в мегагерцах в соответствующих разделах появились множители (×1—×8), что логично стыкуется с возможностью плавно регулировать опорную частоту HT. К моменту опубликования статьи было выпущено еще две официальных прошивки (на текущий момент последней является 1009 от 21.12.05), в них до 500 МГц поднята планка увеличения частоты FSB, добавлена индивидуальная настройка работы каждого порта SATA, исправлены различные ошибки и пр.

Отдельно надо отметить редко встречающиеся настройки режимов кэширования и Scrub-параметров для памяти типа ECC. Есть раздел LAN Cable Status для тестирования целостности сетевых кабелей. О том, что работа над отладкой BIOS еще не закончена, свидетельствует абсолютно пустой раздел ARM Configuration, который должен, согласно инструкции, содержать набор стандартных для этого раздела параметров.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята недавно протестированная старшая (а ныне уже просто одна из топовых) модель ASUS на чипсете nForce4 SLI — ASUS A8N-SLI Premium.

Тест ASUS A8N-SLI Premium (NVIDIA nForce4 SLI) ASUS A8N32-SLI Deluxe (NVIDIA nForce4 SLI X16)
Архивирование в 7-Zip, мин:сек 7:28 7:32
Кодирование MPEG4 (XviD), мин:сек 5:06 5:06
Unreal Tournament 2004 (Low@640×480), fps 67,1 67,6
Unreal Tournament 2004 (Highest@1600×1200), fps 57,4 61,5
FarCry (Low@640×480), fps 180 184
FarCry (Highest@1600×1200), fps 78 80

Результаты позволяют подтвердить ожидаемое предположение, что новая плата работает с памятью наравне со своей непосредственной предшественницей (и всеми остальными платами под процессоры AMD K8 того же сокета). Эффект от работы пары видеокарт в полноскоростном режиме (x16+x16) заслуживает, разумеется, отдельного исследования. Впрочем, эффективность нового северного моста (nForce SPP 100) заслуживает небольшого комментария и при работе с одной видеокартой. Наши постоянные читатели помнят, что платы на базе nForce4 Ultra/SLI демонстрировали чуть меньшую скорость в большинстве графических режимов используемых нами для тестирования игр, хотя в ряде случаев ситуация была и обратной. Тогда мы предположили, что виной тому является работа блока, отвечающего за реализацию SLI (у nForce4 Ultra он тоже есть, хотя и не активизирован явно). У nForce SPP 100 этот блок очевидно был переделан (для обеспечения работы в полноскоростном режиме), и логично предположить, что налицо эффект от этой переделки. Теперь платы на nForce4 SLI X16 должны в точности соответствовать платам на чипсетах других производителей при использовании одной видеокарты.

Итог

Модель, безусловно, заслуживает звания лучшей «игровой» материнской платы от ASUS и может быть рекомендована тем, кто собирает бескомпромиссную игровую станцию. Что же до более широкого распространения, то тут мы особых перспектив у A8N32-SLI Deluxe (и любых других моделей на nForce4 SLI X16) не видим, по крайней мере до тех пор, пока за режим x16+x16 с покупателей хотят получить дополнительные деньги. Безвентиляторное охлаждение чипсета и преобразователя напряжения — интересная особенность, но она не делает рассматриваемую плату уникальной, а общий уровень функциональности этой модели соответствует прочим топовым решениям на рынке.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
