ASUS A8N SLI Premium — системная плата на базе чипсета NVIDIA nForce4 SLI (Socket 939)


Последнее время в нашей лаборатории появлялось достаточно большое количество системных плат от компании ASUS. И все они отличались какой-нибудь оригинальной идеей либо в дизайне, либо в техническом оснащении. Рассматриваемая нами сегодня модель не стала исключением. За вполне традиционной коробкой серии AI скрывается довольно интересный продукт. А интересен он тем, что на этой плате компания ASUS реализовала так называемый Fanless Design (AI Cool-Pipe), который позволяет снизить уровень шума (благодаря отсутствию дополнительных вентиляторов) и, в тоже время, эффективно охлаждать систему.

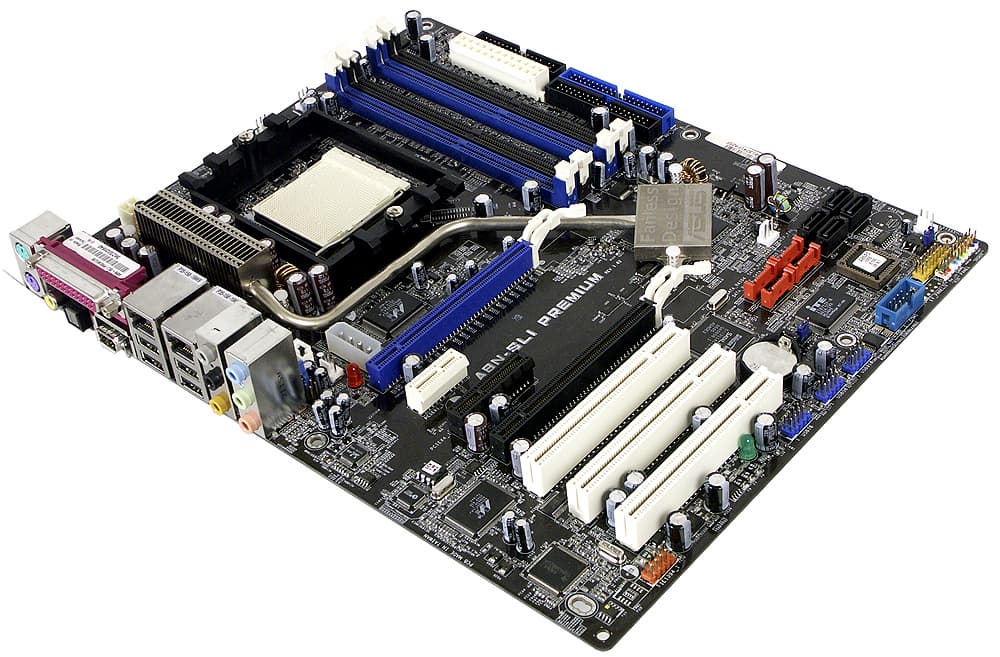

В принципе, ничего кардинально нового в AI Cool-Pipe нет, просто два радиатора (один на чипсете, другой на полевых транзисторах в сети питания процессора) соединили теплоотводной трубкой, так, чтобы они имели возможность «обмениваться» излишками тепла. Что касается функциональности, то ASUS A8N SLI Premium обладает стандартным для плат высшей ценовой категории набором интегрированных контроллеров: дополнительный SATA RAID-контроллер, FireWire, на базе микросхемы Texas Instruments TSB43AB22A, и два сетевых контроллера, оба с поддержкой скоростей 10/100/1000 Мбит/с. К этому добавим, что рассматриваемая нами сегодня модель системной платы оснащена интегрированным звуковым решением на базе AC’97-кодека Realtek (Avance Logic) ALC850, который показал вполне обычные (для кодеков этого класса) результаты.

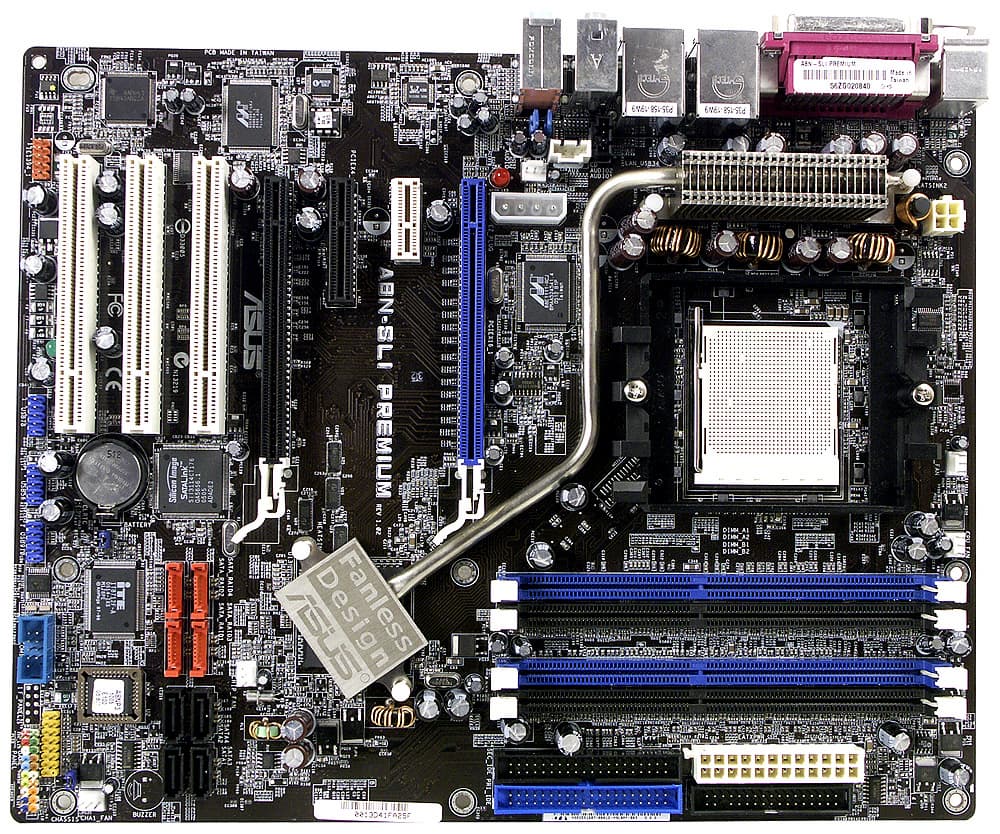

Разводка платы вполне удачна, правда, не обошлось без недостатков. Очень тесное расположение разъемов ATX, IDE, FDD и разъемов для модулей памяти затрудняет манипуляции, как с теми, так и с другими. Стоит отметить, что разъемы для подключения выхода звукового сигнала с CD/DVD-привода, 4-контактный (периферийный) разъем питания и разъем для подключения вентилятора загнаны между теплоотводной трубкой, слотом PCIE x16 и блоком аналоговых аудиоразъемов на задней панели, в общем, этот факт тоже не добавляет удобства. Из средств «наглядной диагностики» отметим светодиод, который информирует о возможной недостаточности питания при установке двух видеокарт (в режиме SLI) и подключении только 20-контактного разъема питания, а также традиционный для ASUS светодиод, загорающийся при включении компьютера в сеть (при этом крайне не рекомендуется проводить какие-либо манипуляции с модулями памяти, картами расширения и пр., не говоря уж об установке/удалении процессора). Доступ к единственной перемычке при установке платы в корпус несколько затруднен, краткое описание ее функциональности на текстолите отсутствует.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 1500 мкФ и 2 по 820 мкФ, также на плате находится стабилизатор напряжения памяти (10 конденсаторов по 820 мкФ (усилен индуктивными элементами)). В критических цепях применены в основном электролитические конденсаторы от компаний Rubycon. На плате нет разведённых, но не распаянных элементов. Отметим, что A8N-SLI Premium — это старшая модель из линейки системных плат компании ASUS, оснащённых чипсетом nForce4 SLI. Две другие — ASUS A8N-SLI Deluxe и ASUS A8N-SLI, отличаются от рассматриваемой нами сегодня платы, первая — тем, что управление режимом SLI у нее происходит "планочным" методом (т.е. с помощью планки-переключателя) и отсутствием AI Cool-Pipe, а вторая, кроме этого, лишена SATA RAID-контроллера Sil3114. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • напряжение процессора, +3.3В, +5В, 12В;
  • частота вращения двух вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, для AMD Sempron, Athlon X2/64/64FX);
  • 4 разъема под DDR SDRAM DIMM (DDR-266/333/400 до 4ГБ с или без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым);
  • 2 слота PCIE x16 (второй функционирует в режиме x2/x4 и предназначен для установки дополнительного видеоускорителя при реализации SLI или для установки любого другого PCIE-устройства);
  • Слот PCIE x4;
  • Слот PCIE x1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, а также не рекомендуется запускать плату в режиме SLI, или же требуется задействовать упомянутый ниже дополнительный разъем), 4-контактный ATX12V для питания процессора и 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA, Ultra DMA 133/100/66/33) — оба «чипсетные» (есть возможность объединения в массив RAID: RAID 0, RAID 1, RAID 0+1, JBOD). Позволяет подключить до четырёх устройств IDE;
  • 8 разъемов SATA — четыре из них (Serial ATA II) «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и JBOT с «чипсетными» же дисками PATA и четыре (Serial ATA) за счёт дополнительного контроллера Silicon Image 3114CT176 с возможностью объединения в массив RAID: RAID 0, RAID 1, RAID 10 и RAID 5;
  • 3 разъема для подключения планок с дополнительными портами USB;
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения Game/MIDI-порта на планке;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 5 разъемов для подключения вентиляторов (два из них с возможностью контроля количества оборотов).

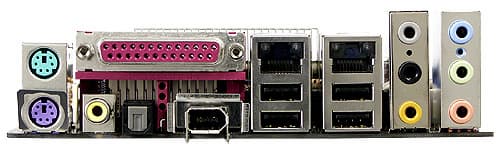

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъёмы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 порт FireWire, S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: коробка серии «AI Proactive» стандартного размера, с открывающейся (на манер книжной) «страницей» с перечислением особенностей и функциональности платы;
  • Документация: руководство пользователя на английском языке;
  • Кабели: 8 SATA (с переходниками питания на 8 устройств), 1 ATA66, 1 ATA33 (для оптических накопителей) и шлейф для подключения дисковода (все «широкие» шлейфы — черного цвета с логотипом компании);
  • Планка на заднюю панель компьютера с 1 портом FireWire;
  • Планка на заднюю панель компьютера с 2 портами USB;
  • Планка на заднюю панель компьютера с 2 портами USB и 1 портом Game/MIDI;
  • Планка на заднюю панель компьютера с 1 COM-портом;
  • Планка на заднюю панель компьютера с 2 разъёмами Serial ATA для подключения внешних жёстких дисков и одним 4-контактным разъёмом питания;
  • Жесткая планка для соединения двух видеокарт, работающих в режиме SLI (SLI bridge);
  • Заглушка на заднюю панель компьютера с держателем, который фиксирует соединение двух видеокарт вышеуказанной планкой (заглушка крепится в отсек задней панели между слотами PCIE x16, блокируя, таким образом, вывод одного из расположенных между ними слотов PCIE x1);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска: с драйверами и фирменными утилитами ASUS, а также InterVideo WinDVD Suite (пакетом программ для просмотра и создания DVD: PhotoAlbum 1.0, WinDVD Creator 2, DVD Copy 2.5, Disc Master 2.5).

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek (Avance Logic) ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Дополнительный SATA RAID-контроллер, на базе микросхемы Silicon Image 3114 CT176, с поддержкой до 4 устройств SATA и возможностью их объединения в RAID-массив уровней 0, 1, 10 и 5;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.
  • 2 сетевых, оба с поддержкой скоростей 10/100/1000 Мбит/с, на базе микросхем Marvell 88E8001-LKJ1 (PCI Gigabit Ethernet) и Marvell 88E1111-RCJ (PHY).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.06, -0.61 Хорошо
Уровень шума, дБ (А): -83.7 Хорошо
Динамический диапазон, дБ (А): 83.8 Хорошо
Гармонические искажения, %: 0.041 Хорошо
Интермодуляционные искажения + шум, %: 0.058 Хорошо
Взаимопроникновение каналов, дБ: -82.6 Очень хорошо
Интермодуляции на 10 кГц, %: 0.179 Средне

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • AI Cool-Pipe — специальная система теплоотвода, позволяющая обойтись без дополнительных вентиляторов на поверхности платы;
  • AI Quiet (включая Q-Fan 2) — автоматическое изменение скорости вращения вентиляторов в зависимости от температуры;
  • AI NOS (Non-Delay Overclocking System) — динамическое увеличение частоты процессора (точнее, FSB) в зависимости от текущей загрузки и возврат к начальному состоянию после перехода в простой;
  • AI Net 2 — распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС;
  • CrashFree BIOS 2 — возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме;
  • EZ Flash и LiveUpdate — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
  • MyLogo2 — возможность вывести на экран собственную графическую заставку при загрузке системы.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 6.00PG от Award Настройки таймингов памяти + Auto, CAS# latecy (Tcl), Min RAS# active time (Tras), RAS# to CAS# delay (Trcd), Row precharge Time (Trp), Row cycle time (Trc), Row refresh cyc time (Trfc), Read-to-Write time (Trwt), Write Recovery time (Twr), 1T/2T Memoty Timing
Выбор частоты работы памяти + 200МГц, 266МГц, 333МГц, 400МГц, 433МГц, 466 МГц, 500МГц, 533МГц, 550МГц, 600МГц
Возможность задания частоты для периферийных шин + PCIE = 100–145МГц с шагом 1МГц
K8 Cool’n’Quiet +
Ручное распределение прерываний по слотам
Изменение частоты FSB + 200–400МГц с шагом 1МГц
Коэффициент умножения шины HyperTransport + Auto, x1–x5
Изменение коэффициента умножения процессора + Auto, x4–x12 с шагом x0,5
Изменение напряжения процессора + Auto, 0,800—1,650В с шагом 0,0125В
Изменение напряжения памяти + Auto, 2,60–3,00В с шагом 0,05В
Изменение напряжения чипсета + 1,5В, 1,6В
Изменение напряжения FSB
Изменение напряжения шины PCIE
Изменение напряжения шины HyperTransport + 1,20В, 1,25В

Использовалась версия BIOS от v.1007, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+ (Socket 939)
  • Память: Corsair XMS3200 TwinX x2 (DDR 400, 2-2-2-5)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

Как видно из таблицы, приведённой ниже, ASUS A8N-SLI Premium по своим скоростным показателям идет практически «ноздря в ноздрю» с ECS KN1 Extreme (быстрейшей из протестированных на сегодняшний день системных плат на чипсете nForce4 SLI), и только в тесте UT2004 немного ей уступает.

Тест ASUS A8N-SLI Premium (nForce4 SLI, DDR 400) ECS KN1 Extreme (nForce4 SLI, DDR 400)
Архивирование в 7-Zip , мин:сек 7:28 7:32
Кодирование MPEG4 (XVID), мин:сек 5:06 5:05
Кодирование MPEG4 (DIVX), мин:сек 3:47 3:47
Обработка изображений в Photoshop, мин:сек 31:04 31:08
Unreal Tournament 2004 (Low@640x480x32), fps 85.2 86.1
Unreal Tournament 2004 (Medium@800x600x32), fps 79.5 81.2

Что касается производительности материнских плат на данном наборе системной логики в целом, то пока ничего определенного по этому поводу сказать нельзя, ввиду небольшого количества протестированных плат. Так что остается ждать других представителей этого набора системной логики и проводить большое тестовое сравнение.

Вывод:

В общем, ASUS A8N-SLI Premium — это неплохой кандидат на покупку, так как эта модель обладает вполне достойной комплектацией, функциональностью и скоростными характеристиками. Из минусов (пусть и совсем незначительных) можно отметить только немного устаревший, но все еще достаточно распространенный, звуковой кодек. И, безусловно, не самую последнюю роль будет играть конечная цена этого продукта. Хотя, зная ценовую политику компании ASUS, иллюзий на этот счет лучше не питать.
