ASUS P5N32-SLI Deluxe — системная плата на базе чипсета NVIDIA nForce4 SLI (Intel Edition)


  • Чипсет NVIDIA nForce4 SLI (IE) (применён северный мост nForce4 SLI (IE) и южный nForce4 SLI)

Пару месяцев назад в нашей лаборатории проходила тестирование системная плата ASUS P5ND2-SLI Deluxe. На тот момент она была лидером в линейке плат компании ASUS, оснащенных чипсетом NVIDIA nForce4 SLI (Intel Edition). Но сейчас на это место претендует другая модель, под названием ASUS P5N32-SLI Deluxe. Посмотрим, на что же она способна.

Итак, для начала, нужно разобраться, чем же отличается P5N32-SLI от уже рассмотренной нами платы. Отличие первое: поддержка режима SLI x32, то есть, оба порта PCIE в режиме SLI работают, как полноценные PCIE x16 (напомним, что в «обычном» SLI они работают как PCIE x8). Отличие второе: программное (из BIOS Setup) управление режимом SLI. Отличие третье: другая система охлаждения Fanless Design, с которой мы уже сталкивались, когда тестировали системную плату ASUS A8N SLI Premium. Что касается системы охлаждения, то она хоть и называется Fanless (пассивное охлаждение), но в комплекте поставки есть два специальных кулера, которые надеваются на решетки радиаторов, охлаждающих транзисторы в цепи питания процессора. Скорее всего, при нормальной эксплуатации платы они не понадобятся, а если и понадобятся, то для использования в корпусах с недостаточно хорошей циркуляцией воздуха или для любителей оверклокинга. И, наконец, отличие четвертое: рассматриваемая нами сегодня модель предоставляет более широкие возможности для разгона, чем P5ND2. В остальном, по своей функциональности, эти модели практически не отличаются друг от друга, разве, что у P5N32-SLI всего два слота PCI вместо трех, есть слот PCIE x4 и, к сожалению, разведен, но не распаян один разъем FireWire на задней панели платы, который присутствовал у ASUS P5ND2-SLI Deluxe.

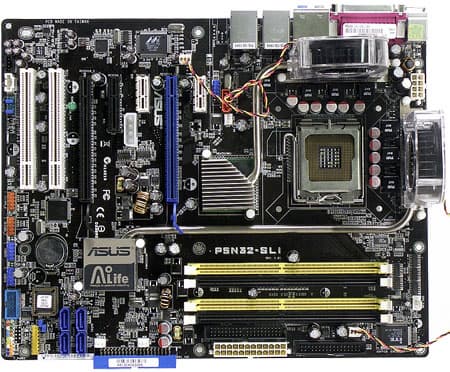

К разводке платы нет особых претензий, но все же если поискать, то есть к чему придраться. Например, 24-контактный разъем питания и разъем IDE достаточно близко расположены к разъемам для модулей памяти, что не очень хорошо сказывается на удобстве манипуляций, как с теми, так и с другими. Также, после установки дополнительных вентиляторов (тех, что идут в комплекте поставки) любые действия, связанные с процессорным кулером, сопровождаются определенного рода неудобствами, которые становятся очевидны, если взглянуть на фотографию этой конструкции. Доступ к единственной имеющейся перемычке не затруднен при установке платы в корпус. Краткое описание ее функциональности приведено на текстолите. Также на плате находится зеленый светодиод, сообщающий о наличии напряжения Standby.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1000 мкФ и 11 конденсаторов по 821 мкФ, также на плате находится стабилизатор напряжения памяти (5 конденсаторов по 820 мкФ и 2 по 471 мкФ, усилен индуктивными элементами). В критических цепях применены в основном электролитические конденсаторы от компаний Sanyo и United Chemi-Con (качественные и надежные). Все полевые транзисторы в цепи питания процессора охлаждаются внушительных размеров радиаторами, которые в свою очередь соединены с чипсетом (каждый со своим мостом) теплоотводными трубками. Размер платы — 305х245 мм («полноразмерный» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • напряжение процессора, 3,3В, +5В и +12В;
  • частота вращения трех вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel: Celeron D (345), Pentium 4 (570 и 670), Pentium D (840), Pentium 4 Extreme Edition (3,73 ГГц), Pentium Extreme Edition (840));
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-533/667 без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
  • 2 слота PCIE x16 (второй предназначен для установки дополнительного видеоускорителя при реализации SLI, и работает, так же, как и основной слот, в режиме x16);
  • Слот PCIE x4;
  • 2 cлота PCIE x1;
  • 2 слота PCI (2.2);
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, или же требуется задействовать упомянутый ниже дополнительный разъем), 8-контактный EATX12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V (обеспечивающий ток не менее 13 А для процессоров Pentium 4/EE и не менее 16 А для процессоров Pentium D/EE), БП с 8-контактным коннектором может потребоваться для функционирования будущих процессоров), 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5 с «чипсетными» же дисками SATA;
  • 5 разъемов SATA II (Serial ATA II) на 5 устройств SATA300, подключаемые к четырем «чипсетным» разъемам жесткие диски могут быть объединены в RAID-массив уровней 0, 1, 10(0+1), 5 и JBOD, с «чипсетными» же дисками PATA. Еще 2 (один из них находится на задней панели платы) функционируют за счет дополнительного контроллера Silicon Image SiI3132CNU, подключаемые к ним винчестеры можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • 2 разъема для подключения планки с двумя портами FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения дополнительного звукового сигнала AUX-In;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения Game/MIDI-порта на планке;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 5 разъемов для подключения вентиляторов (три из них с возможностью контроля количества оборотов).

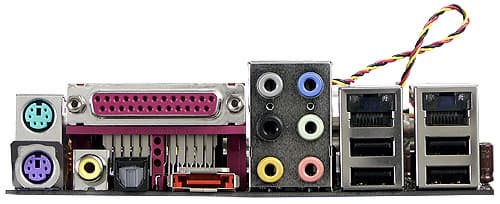

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 порт e-SATA (для SATA-устройств с собственным питанием), S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side, Rear, Line-In, Front, Mic-In);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Упаковка: изящно оформленная коробка серии «AI Life» стандартного размера, с открывающейся (на манер книжной) «страницей» с перечислением особенностей и функциональности платы;
  • Документация:
    • руководство пользователя на английском языке;
    • красочное описание основных особенностей и функциональности платы;
  • Шлейфы:
    • 2 ATA 66/100/133 (чёрного цвета с логотипом компании);
    • FDD (черного цвета с логотипом компании);
    • 4 кабеля Serial ATA;
    • 2 переходника-разветвителя питания SATA на 4 устройства;
  • Планка на заднюю панель с двумя портами FireWire (6-контактный и 4-контактный);
  • Планка на заднюю панель с GAME-портом и двумя портами USB;
  • Планка на заднюю панель с COM-портом;
  • Два вентилятора, предназначенные для охлаждения полевых транзисторов цепи питания процессора;

  • Гибкий шлейф для соединения двух видеокарт, работающих в режиме SLI (SLI bridge);
  • Заглушка на заднюю панель;
  • Компакт-диски с драйверами и фирменными утилитами ASUS, InterVideo WinDVD Suite (пакетом программ для просмотра и создания DVD: PhotoAlbum 1.0, WinDVD Creator 2, DVD Copy 2.5, Disc Master 2.5).

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых: PHY-контроллер Marvell 88E1111-RCJ для интегрированного в чипсет MAC-контроллера Gigabit Ethernet (с функцией Active Armor, см. подробнее в описании чипсета), а также отдельная микросхема Marvell 88E8053 с поддержкой 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
  • Дополнительный SATA-II RAID-контроллер, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой двух устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой двух портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,04, -0,43 Хорошо
Уровень шума, дБ (А): -82,8 Хорошо
Динамический диапазон, дБ (А): 82,8 Хорошо
Гармонические искажения, %: 0,044 Хорошо
Интермодуляционные искажения + шум, %: 0,061 Хорошо
Взаимопроникновение каналов, дБ: -80,0 Очень хорошо
Интермодуляции на 10 кГц, %: 0,185 Средне

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • AI Quiet (включая Q-Fan 2) — автоматическое изменение скорости вращения вентиляторов в зависимости от температуры;
  • Stack Cool 2 — пассивное охлаждение электронных компонентов в цепи преобразователя напряжения процессорного питания;
  • ASUS Multi-language BIOS — выбор языка отображения BIOS Setup;
  • AI NOS (Non-Delay Overclocking System) — динамическое увеличение частоты процессора (точнее, FSB) в зависимости от текущей загрузки и возврат к начальному состоянию после перехода в простой;
  • AI Net 2 — распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС;
  • CrashFree BIOS 2 — возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме;
  • EZ Flash и LiveUpdate — утилиты, позволяющие прошить новую версию BIOS без необходимости загрузки с дискеты;
  • MyLogo2 — возможность вывести на экран собственную графическую заставку при загрузке системы.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 2.58 от AMI Возможность отключения специфических функций процессора + Hyper-Threading, Internal Thermal Control
Настройки таймингов памяти +
CAS# Latency, RAS# to CAS# Delay, Row Precharge Delay, Row Active Delay, Row Cycle Timing (все с расширенным диапазоном значений), Addressing Mode, Addressing Mode
Выбор частоты работы памяти +
Большой набор делителей, позволяющий выставить частоту памяти достаточно близко к задаваемому вручную значению в интервале 400—2000 МГц (в удвоенных значениях эффективной частоты DDR) с шагом 1 МГц
Возможность задания частоты для периферийных шин + PCIE: 100,0000–148,4375 МГц с шагом 1,5625 МГц
Ручное распределение прерываний по слотам -
Изменение частоты HyperTransport + 200–1000 МГц с шагом 200 МГц
Изменение частоты FSB + от -10 МГц от номинала до 2000 МГц (в учетверенных значениях эффективной частоты QPB) с шагом 1 МГц
Изменение коэффициента умножения процессора + x12, x13
Изменение напряжения ядра процессора + Auto, 1,1000–1,7000 В с шагом 0,0125 В
Изменение напряжения FSB + Auto, 1,215–1,425 В с шагом 0,100 В
Изменение напряжения памяти + Auto, 1,80–2,40 В с шагом 0,10 В
Изменение напряжения чипсета + Auto, 1,40–1,60 В с шагом 0,10 В
Изменение напряжения SATA (в южном мосту) + Auto, 1,50 В, 1,60 В

Использовалась версия BIOS v.0120, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Температурный режим

Недавно мы рассматривали плату компании ASUS под названием A8N SLI Premium. Плата отличалась от аналогичных моделей, уже представленных на рынке, тем, что инженеры ASUS'a реализовали на ней систему пассивного охлаждения Fanless Design. После анонса статьи уважаемые читатели стали интересоваться (надо сказать, вполне справедливо) эффективностью такого метода охлаждения. К сожалению, провести точный замер температур, при которых работала A8N, на данный момент, не представляется возможным, но, начиная с сегодняшнего дня, мы постараемся проводить такой замер при каждом тестировании и приводить рабочие температуры платы в простое и «под нагрузкой». Также это позволит проводить сравнения температур тестируемых плат. В основном будут меряться температуры процессора и чипсета (южный и северный мосты). Сами замеры будут проводиться при помощи пирометра. Сразу стоит сказать, что мы не занимаемся «разгоном» системных плат, предоставленных нам для тестов, а значит, замеры температур будут производиться только при штатных частотах и напряжениях.

Итак переходим от слов к делу и представляем таблицу температур, при которых работала рассматриваемая нами сегодня плата, оснащенная, так же как и A8N SLI Premium, пассивной системой охлаждения. Но в отличие от A8N, в комплекте поставки у ASUS P5N32 Deluxe были замечены два специальных кулера, о которых я уже говорил выше, а значит, есть намек на то, что они могут пригодиться =). В таблице мы приведем, для сравнения, температуры, при которых работала плата с установленными кулерами и, соответственно, без них.

Температура (°С) ASUS P5N32 SLI Deluxe (пассивное охлаждение) ASUS P5N32 SLI Deluxe (с дополнительными куллерами)
процессор северный мост южный мост процессор северный мост южный мост
В простое 45,6 48,9 49,3 42,3 46,5 49,2
Под нагрузкой 60,9 58,3 59,6 57,8 55,3 57,5

Что же, вполне ожидаемые результаты. С установленными кулерами плата греется несколько меньше, но без них температурный режим тоже остается в норме. Из таблицы, приведенной выше, вполне четко видно, разницу между двумя типами охлаждения, представленными на этой системной плате. Она составляет всего порядка 2,5°С, а значит, система Fanless Design (AI Cool-Pipe), разработанная компанией ASUS, вполне справляется со своими обязанностями. В общем, если в ваших планах нет повышения производительности системы посредствам ее разгона, то можно с легким сердцем избавиться от двух источников шума в виде вентиляторов (хотя при этом все же не стоит забывать о хорошей вентиляции в корпусе).

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеоускоритель: ATI Radeon X800 XT, 256 MB DDR
  • Блок питания: FSP Blue Storm 500
  • ОС: Windows XP SP2

Что касается производительности, то рассматриваемая нами сегодня материнская плата продемонстрировала хотя и неплохие, по сравнению с другими представителями чипсета, результаты, но до лидера, коим является ASUS P5ND2-SLI Deluxe, ей далеко. Как видно из таблицы, приведенной ниже, P5N32-SLI Deluxe практически во всех тестах отстает от своего конкурента. Пожалуй, на данный момент (до выхода большого тестового сравнения) можно констатировать только то, что ASUS P5N 32-SLI Deluxe по своей производительности находится где-то между самыми быстрыми и самыми медленными представителями чипсета NVIDIA nForce 4 SLI, причем, ближе, скорее, к самым быстрым.

Тест ASUS P5N32-SLI Deluxe (DDR2-533) ASUS P5ND2-SLI Deluxe (DDR2-533)
Архивирование в 7-Zip , мин:сек 6:59
6:55
Кодирование MPEG4 (XVID), мин:сек 5:11
5:03
Кодирование MPEG4 (DIVX), мин:сек 3:50
3:43
Обработка изображений в Photoshop, мин:сек 30:46
31:26
Unreal Tournament 2004 (Low@640x480x32), fps 73,1
76,5
Unreal Tournament 2004 (Medium@800x600x32), fps 68,1
71,3

Также, стоит сказать, что производительность платы в режиме SLI и преимущество SLI x32 перед SLI x16 будет подробно рассмотрено в отдельной статье.

Вывод

ASUS P5N32-SLI Deluxe — это, несомненно, продукт достойный внимания. Он, по праву, называется топовым, так как обладает отличной функциональностью и комплектом поставки. Примечательно то, что эта модель поддерживает SLI x32. По результатам тестовых испытаний рассматриваемая нами сегодня системная плата занимает далеко не лидирующее положение, а точнее, находится где-то посередине. Но зато качество интегрированного звукового решения у P5N32 (которое мы оценивали при помощи тестовой программы RightMark Audio Analyzer 5.5) оказалось несколько выше, чем у ASUS P5ND2-SLI Deluxe, хотя обе платы оснащены одинаковыми кодеками.
