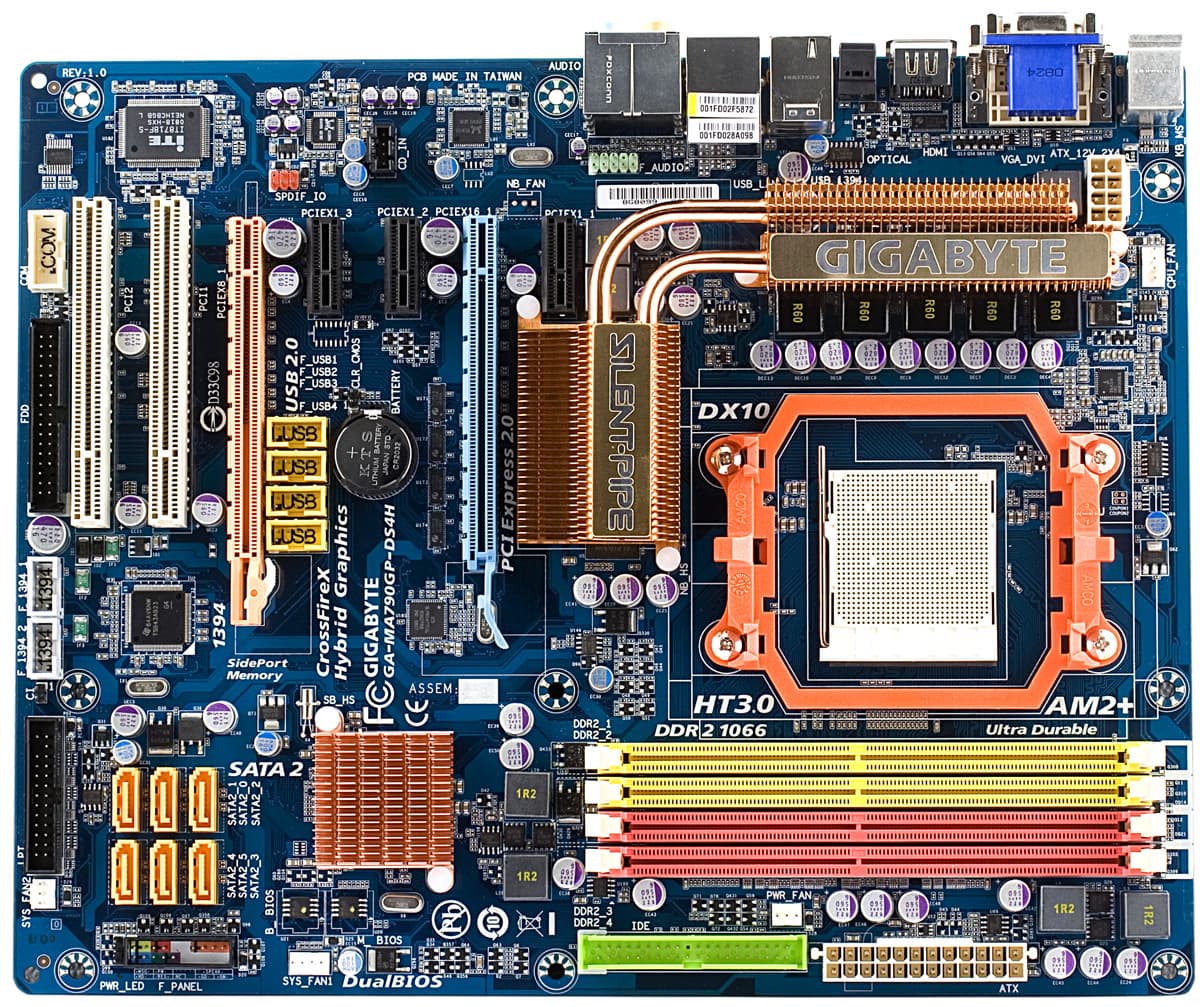

Gigabyte MA790GP-DS4H — системная плата на базе чипсета AMD 790GX (Socket AM2+)


  • Чипсет AMD 790GX (использован северный мост AMD 790GX и южный SB750)

На чипсете AMD 780G, предшественнике AMD 790GX, выпущено много интересных плат от разных производителей. Однако если бы существовала номинация, присуждаемая производителю за наиболее интересный модельный ряд, то в таком случае, на наш взгляд, приз следовало бы вручить именно Gigabyte. Мы протестировали три платы (MA78GM-S2H, MA78GPM-DS2H и MA78G-DS3H), и две из них получили заслуженные призы (а разбрасываться наградами — не в традициях платформенного раздела iXBT.com, что хорошо известно нашим постоянным читателям). Само собою, учитывая такую предысторию, мы никак не могли обойти вниманием единственную модель на 790GX, появившуюся в линейке этого производителя.

Плата по всем внешним признакам выглядит «предтоповой» моделью, и по собственной функциональности лишь незначительно уступает моделям из серии для энтузиастов (DQ6), имея при этом относительно доступную цену. Графические порты, как у большинства плат на данном чипсете, располагаются через двойное расстояние, что позволяет разместить видеокарты с двухслотовой системой охлаждения, сохранив между картами вентиляционный зазор. Но, к сожалению, SATA-порты имеют классическое расположение, и вторая карта с громоздкой системой охлаждения может сократить доступное число портов до минимума. Также опасение вызывают расположенные впритык к этому же графическому порту разъемы для вывода дополнительных портов USB, которые могут быть заблокированы элементами нестандартных систем охлаждения, расположенных с обеих сторон карты (что, впрочем, становится редкостью).

Зато тем, кому мощность интегрированного графического ядра в чипсете 790GX представляется достаточной (а она, как мы установили в тестировании, весьма радует), либо кто планирует установить единственную видеокарту (любых габаритов), дизайн платы непременно понравится. Наличие бортиков у всех без исключения портов (из-за чего их и пришлось расположить чуть просторнее обычного) однозначно заслуживает одобрения. Кроме того, внешне однотипные порты (USB, FireWire, COM) имеют цветовую маркировку и четкую подпись прямо внутри порта, а разъемы SATA снабжены пазами для фиксации кабелей (соответственно, кабели в комплекте с платой имеют металлические защелки и не будут вываливаться при транспортировке корпуса или каких-либо операциях по апгрейду).

Набор портов на задней панели также достаточно полный, виден полный комплект видеоразъемов, лишь отсутствие eSATA дает заслуженный повод поворчать. Причем в комплекте с платой даже есть дополнительная планка, но в Gigabyte решили более актуальным вывести на нее пару USB (что само по себе неплохо, но вот если бы догадаться на эту же планку поставить и eSATA, было бы просто идеально).

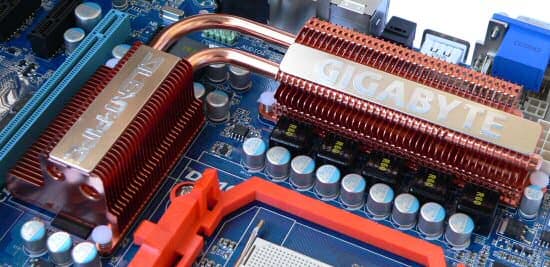

Система охлаждения одна из самых солидных, среди встречавшихся нам на платах с чипсетом AMD 790GX, два эффективных пластинчатых радиатора расположены под прямым углом на оптимальном расстоянии от процессорного гнезда. Ясно, что в штатном режиме, температура такой системы едва превышает температуру в корпусе. Однако, запас может быть востребован при разгоне, учитывая что и графическое ядро разгоняется неплохо в виду собственных талантов чипсета, и процессор, благодаря не в последнюю очередь технологии Advanced Clock Calibration в новом южном мосту, может быть значительно разогнан. Микросхема памяти Elpida J1116BASE-DJ-E (128 МБ DDR3-1333) частично спрятана под радиатором северного моста, но теплового контакта с ним не имеет, что и не требуется: нагрев незначителен, а подъем частоты выше штатной не поддерживает BIOS платы.

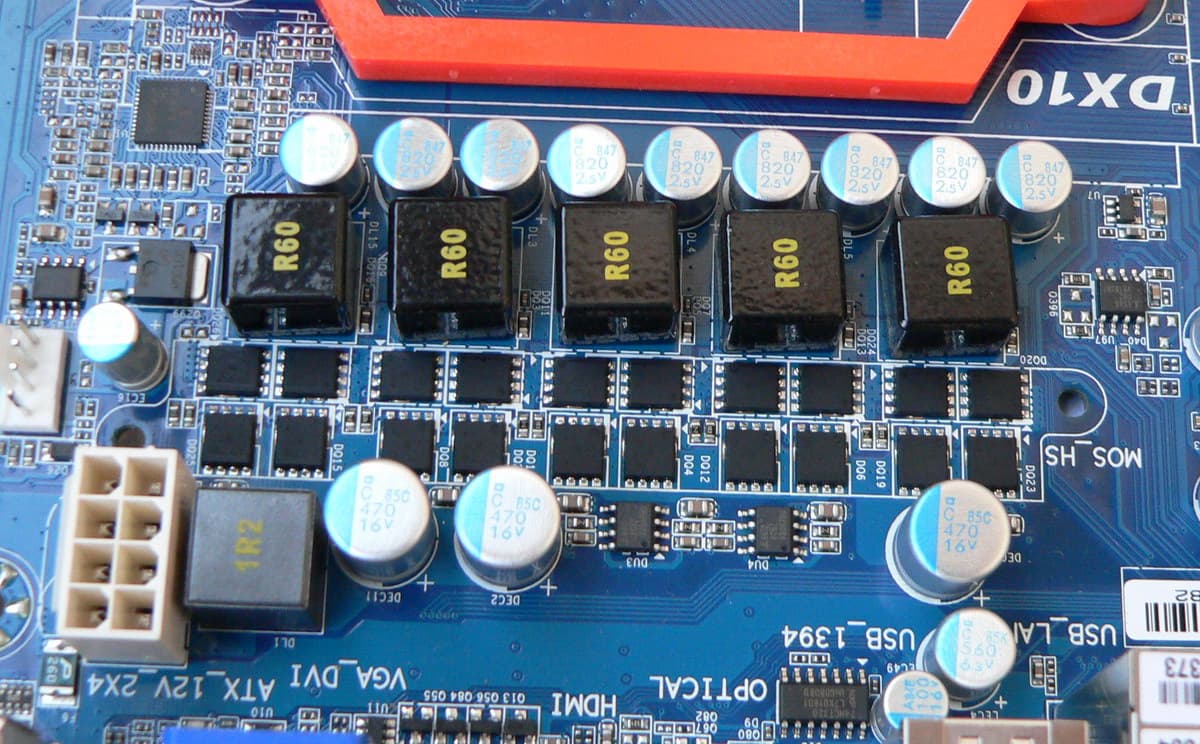

Стабилизатор напряжения питания соответствует меркам «Ultra Durable», установленным Gigabyte для плат, рассчитанных на требовательных пользователей: имеется 5 каналов, по 4 высокоэффективных полевых транзисторов в каждом (по 10 транзисторов с маркировкой A2724 U815 и A2726 U821, приводим для интересующихся подробностями), установлены 9 конденсаторов по 820 мкФ и 3 — по 470 мкФ, все без исключения конденсаторы на плате от ведущих японских брендов, твердотельные. Все катушки на плате имеют закрытую конструкцию, никаких посторонних шумов от платы во время тестирования зафиксировано не было. Размер платы — 305×245 мм (стандартный ATX), крепление к корпусу 9 винтами, все углы надежно закреплены.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)

  • Напряжение процессора, памяти (1,8 В), +3,3 и +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
  • Smart FAN Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и двух системных вентиляторов в зависимости от показаний соответствующего датчика. Для процессорного вентилятора поддерживается два режима — изменение питающего напряжения (подходит как для 3-контактных, так и 4-контактных) и более точное регулирование через контакт Power Management (требуется кулер с 4-контактным разъемом). В нашем тестировании частота вращения вентиляторов плавно регулировалась, температура процессора поддерживалась на 32 градусах, а системная — на 34 градусах.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, список протестированных на совместимость доступен на сайте);
  • 2 слота PCIEx16 2.0 (первый постоянно работает в режиме x16, второй по-умолчанию в x1, но при установке второго графического ускорителя слоты автоматически переконфигурируются в режим x8+x8);
  • 3 слота PCIEx1 2.0;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 8-контактный EPS12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с цифровым входом и выходом звукового сигнала S/PDIF-In/Out;
  • Разъем для подключения LPT-порта;
  • Разъем для подключения COM-порта;
  • Разъем для подключения датчика Chassis Intrusion;
  • 4 разъема для подключения вентиляторов с возможностью контроля и автоматического управления частотой вращения, процессорный и системный — четырехконтактные с обратной совместимостью с вентиляторами, имеющими трехконтактный разъем.

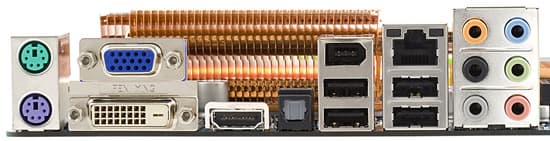

Задняя панель платы (слева направо, по блокам)

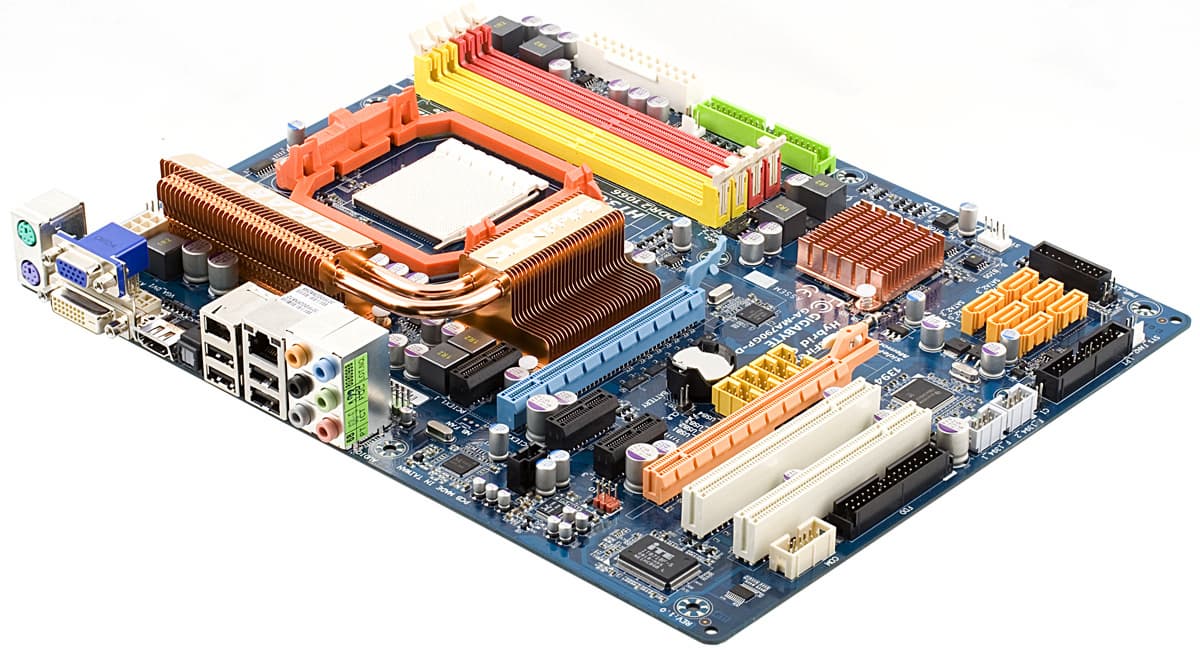

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • VGA, DVI-D;
  • HDMI;
  • S/PDIF-Out (оптический);
  • 2 порта USB, FireWire 400 (6-контактный);
  • 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка, общего дизайна для S-Series в узнаваемых светло-серых тонах;
  • Документация: брошюра-инструкция (руководство пользователя) на английском языке и краткая инструкция по установке на 25 языках, включая русский;
  • Кабели: 4 SATA, 1 ATA66, шлейф для подключения дисковода;
  • Планка для вывода 2 USB-портов на заднюю панель;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS), Face-Wizard для смены загрузочной заставки, I-COOL для управления режимами энергосбережения, C.O.M. (Corporate Online Manager) для мониторинга системных параметров через LAN и программу EasyTune5 Pro для локального мониторинга системных параметров, «разгона» и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100% и соответствующую граничным значениям температуру).

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC889A, с возможностью подключения аудиосистем 7.1, поддержкой стандарта Dolby Home Theater, отдельным HDA-стереовыходом, доступным при подключении фронтальной панели и S/PDIF In/Out;
  • Сетевой, на базе PCIE-контроллера Realtek 8111C, с поддержкой скоростей 10/100/1000 Мбит/с;
  • Контроллер FireWire 400, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.16 Очень хорошо
Уровень шума, дБ (А): -76.6 Средне
Динамический диапазон, дБ (А): 76.5 Средне
Гармонические искажения, %: 0.018 Хорошо
Гармонические искажения + шум, %: -70.4 Средне
Интермодуляционные искажения + шум, %: 0.045 Хорошо
Взаимопроникновение каналов, дБ: -81.0 Очень хорошо
Интермодуляции на 10 кГц, %: 0.047 Хорошо

Общая оценка: Хорошо (подробнее). Несколько перехвалили мы инженеров Gigabyte за прогресс в отношении интегрированного звука (который действительно имел место: и внедрение прогрессивных аудиокодеков, и собственно высокое качество воплощения). Стали попадаться платы, объективные характеристики которых в этой части ниже, установленного самой Gigabyte, уровня. В данном случае, впрочем, субъективно жаловаться не на что, каких-либо явно заметных искажений не обнаруживается, а относительно низкая оценка преимущественно следует из тестов, связанных с динамическим диапазоном, что не так критично на слух. Само собою, наблюдается и процесс миграции пользователей на разного рода цифровые методы подключения (через HDMI, S/PDIF), однако это не означает, что аналоговому тракту уже можно уделять меньше внимания.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (образ BIOS может храниться на дискете, флэш-накопителе или на жестком диске (но только на разделе, отформатированном в файловых системах FAT/FAT16/FAT32) при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Dual BIOS — возможность аварийной загрузки резервного BIOS из второй микросхемы, в которую текущая версия BIOS автоматически переписывается перед обновлением основного BIOS, заданного пользователем с помощью Q-Flash или с помощью утилиты @BIOS из Windows;
  • Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления;
  • Поддержка технологии Dolby Home Theater при подключении «домашнего кинотеатра» к S/PDIF Out на плате.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или перемычкой
Из BIOS, основанного на версии 6.00PG от Award Возможность отключения специфических функций процессора+

K8 Cool’n’Quiet
Virtualization
Away Mode

Настройки таймингов памяти+ Unganged/Ganged Mode, 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Write Recovery Time, Precharge Time, Row Cycle Time, TwTr Command Delay
Выбор частоты работы памяти+400, 533, 667, 800, 1066 МГц, реально задается множитель относительно «частоты FSB»
Настройка работы шины HT + Частота: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Изменение частоты графического ядра в чипсете + 200—2000 МГц с шагом 1 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение «частоты FSB»+ 200—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×5, с 0,5x-шагом (две независимых настройки: для ядер и контроллера памяти)
Изменение напряжения ядра процессора+ +0,025—0,600 В с шагом 0,025 В (две независимых настройки: для ядер и контроллера памяти)
Изменение напряжения памяти+ +0,05—0,55 В с шагом 0,05 В
Изменение напряжения чипсета+ -0,200—+0,300 В с шагом 0,025 В (для северного моста)
+0,1—0,3 В с шагом 0,1 В (для южного моста)
+0,1—0,3 В с шагом 0,1 В (для видеобуфера SidePort)

Использовалась версия BIOS F2A, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата автоматически считала данные из профиля EPP в наших модулях (сниженные тайминги и повышенное напряжение), и корректно работала с этими параметрами. Выбор разгонных настроек близкий к максимальному, порадует даже привередливых пользователей. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы, начиная с этого обзора, мы используем тест стабильности из утилиты AMD OverDrive (прогон всех тестов в течении 5 минут, по нагрузке он несколько превышает, ранее используемый с этой целью, тест производительности, встроенный в архиватор WinRAR (меню Tools — Benchmark and hardware test), но обычно имеющаяся нестабильность проявляется гораздо быстрее, и что особенно ценно, при плавном наращивании частоты не приводит к зависанию (просто тест сигнализирует о возникших ошибках и останавливается). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB (множитель), МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц Частота (множитель) CPU NB, МГц Примеча­ние
Athlon X2 4850e (2,5 ГГц) 3189 255 (x12,5) 1,47 1325 (x5)
Phenom X4 9550 (2,2 ГГц) 2695

245 (x11)

1,26 2205 (x9) 2205 (x9)
2717 247 (x11) 1,26 1976 (x8) 1976 (x8) снижен множитель CPU NB и HT
Phenom X4 9850 Black Edition (2,5 ГГц) 2950 236 (x12,5) 1,49 2320 (x10) 2320 (x10) разгон с увеличением частоты FSB
3000 240 (x12,5) 1,51 1920 (x8) 1920 (x8) то же, снижен множитель CPU NB и HT
2958 204 (x14,5) 1,49 2040 (x10) 2040 (x10) разгон с увеличением множителя (ACC OFF)
3297 206 (x16) 1,54 2060 (x10) 2060 (x10) разгон с увеличением множителя (ACC +2%)

Результаты разгона довольно неплохие для всех трех процессоров, хотя и не рекордные. А вот графическое ядро в чипсете разогналось до 1000 МГц при подъеме напряжения на 0,175 В, это пока наилучший результат среди протестированных плат на чипсете AMD 790GX. Плата не требует каких-либо действий от пользователя для восстановления параметров по умолчанию при переразгоне, как правило, после перезагрузки стартует со значениями по умолчанию и отправляет пользователя в BIOS для коррекции параметров.

Для того, чтобы окончательно расставить все точки над «i» в вопросе влияния технологии Advanced Clock Calibration на разгон стандартных процессоров Phenom (имеющих заблокированный на повышение множитель), мы снизили множитель шины HT и встроенного в процессор «северного моста», дабы устранить все теоретические узкие места. Сам по себе эффект от этой процедуры оказался минимальным (дало 30-50 МГц прироста), соответственно и включение ACC никак себя не проявляло. Что было вполне ожидаемо, поскольку именно вычислительные ядра являются наиболее сложными с архитектурной и технологической точки зрения элементами ядра процессора, и за исключением каких-то аномальных ситуаций, именно их разгонный потенциал и должен быть определяющим. Фактически для того, чтобы регулировка множителя CPU NB стала «влиятельной» величиной, надо тестировать разгон с понижением множителя для процессорных ядер. Что иногда делается в тестированиях плат, с некоей туманной целью выяснить максимальную опорную частоту тактового генератора на плате. Разумеется, в таком (искусственном) случае необходимо понизить множитель и для «пятого ядра», иначе его частота действительно окажется неестественно завышена относительно частоты вычислительных ядер. Но с практическим разгоном такой подход не имеет ничего общего (и более высокое значение, полученное для какой-то платы таким образом, не гарантирует, что на этой плате вообще будут все процессоры лучше разгоняться). Как показывает практика, реальным ограничителем является вовсе не способность тактового генератора работать на более высокой частоте в искусственно созданных условиях, а уровень схемотехники платы в целом.

Кстати, говоря о том, что Advanced Clock Calibration эффективна лишь для процессоров с разблокированным множителем (из серии Black Edition), надо отметить, что это не означает необходимость оставлять опорную частоту строго на 200 МГц для таких процессоров, вполне допустимо и чуть подкрутить эту частоту, чтобы выбрать весь потенциал разгона. Это само по себе логично, ведь повышая множитель, мы увеличиваем частоту с большим шагом, и регулировка опорной частоты является тонкой подстройкой. И вдвойне приятно, что такая подстройка не сбивает механизм ACC, во всяком случае в тех пределах, что понадобились в нашем случае.

Производительность

Конфигурация тестового стенда:

  • процессор: AMD Phenom X4 9550;
  • память: 2 модуля Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
  • блок питания: AcBel ATX-550CA-AB8FB;
  • ОС: Windows XP SP2.

Для сравнения была взята плата Foxconn A7DA-S на таком же чипсете с аналогичным объемом и типом видеопамяти: 128 МБ DDR3-1333.

Тест интегрированная графика внешняя графика
Foxconn A7DA-S Gigabyte MA790GP-DS4H Foxconn A7DA-S Gigabyte MA790GP-DS4H
Архивирование в WinRAR, мин:сек 1:38 1:35 1:38 1:35
Кодирование MPEG4 (XviD), мин:сек 4:45 4:40 4:43 4:39
Unreal Tournament 2004 (Medium@800×600), fps 55,6 54,0 59,2 59,0
Unreal Tournament 2004 (High@1024×768), fps 49,4 49,2 59,1 59,2
Unreal Tournament 2004 (Highest@1600×1200), fps 29,8 29,8 58,4 59,6
FarCry (Medium@800×600), fps 105,9 109,7 135,0 136,3
FarCry (High@1024×768), fps 76,2 76,5 125,9 137,3
FarCry (Highest@1600×1200), fps 35,0 35,1 125,4 137,9
DOOM III (Medium@800×600), fps 71,2 70,8 162,4 157,2
DOOM III (High@1024×768), fps 50,8 50,6 161,3 160,9
DOOM III (Highest@1600×1200), fps 24,5 24,5 156,6 158,1

В режимах, зависящих от производительности интегрированного видеоядра, регистрируем равенство. А вот в вычислительных тестах есть минимальное преимущество Gigabyte, которое дополняется выводом о чуть более оптимальной настройке графического интерфейса у этой платы (результаты с внешней графикой соответствуют максимальным, достижимым для используемой видеокарты).

Энергопотребление (приведено для системного блока в целом)

Phenom X4 9550 (Cool'n'Quiet OFF) интегрированная графика внешняя графика
Foxconn A7DA-S Gigabyte MA790GP-DS4H Foxconn A7DA-S Gigabyte MA790GP-DS4H
Редактирование текста, Вт 54 43 61 71
Игра FarCry, Вт 78-95 76-96 102-126 100-124

При отсутствии нагрузки, плата от Gigabyte оказывается более экономичной в режиме работы с интегрированной графикой, однако после установки видеокарты ситуация меняется на противоположную. В режиме с 3D-нагрузкой характер потребления одинаковый у обеих плат.

Выводы

Плата объединяет в себе функциональность моделей Gigabyte MA78GPM-DS2H и Gigabyte MA78G-DS3H на чипсете AMD 780G, кроме того добавилась поддержка процессоров с TDP до 140 Вт и реализовались собственные преимущества чипсета 790GX: более высокая производительность интегрированного видеоядра, симметричный режим графических портов для CrossFire, поддержка Advanced Clock Calibration и RAID 5.

Между тем, в отличие от упомянутых плат, в какой-то степени эксклюзивных среди моделей на чипсете AMD 780G, платы на 790GX и у других производителей, как правило, отличаются высокой функциональностью и оснащены на уровне, близком к разумному максимуму. Поэтому пользователь теперь может привередничать вовсю. В частности, в пользу данной платы будет говорить наличие одного из самых мощных стабилизаторов напряжения для процессора (и вместе с тем плата получилась экономичная — сказывается использование полевых транзисторов нового поколения) и солидной системы охлаждения, которые вообще можно встретить на плате такого класса. Но есть недочеты, а именно: относительно невысокие характеристики интегрированных аналоговых выходов и отсутствие eSATA (который, между прочим, имеется на упомянутой Gigabyte MA78GPM-DS2H).

Средняя текущая цена (в скобках: количество предложений, на котором можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor PowerColor




Дополнительно
