Gigabyte MA78G-DS3H — системная плата на базе чипсета AMD 780G (Socket AM2+)


  • Чипсет AMD 780G (северный мост AMD 780G и южный SB700)

Компания Gigabyte полна амбиций бороться за первое место в ранге мировых производителей системных плат с компанией ASUS. Не секрет, что ASUS иногда допускает промахи, в частности, порой слишком долго отлаживает BIOS у новых плат, так что первые покупатели превращаются в бета-тестеров (и надо учитывать, что своими отзывами могут и повлиять на имидж компании не самым лучшим образом). Впрочем, это не означает, что у остальных производителей платы выходят исключительно с отлаженными BIOS, поэтому активные пользователи обычно готовы к тому, что, покупая плату в первых рядах, могут столкнуться с мелкими шероховатостями, которые еще какое-то время будут обнаруживаться и устраняться по мере выхода обновленных BIOS. При этом ASUS объективно выигрывает за счет богатого ассортимента, в модельном ряду этого производителя есть платы и на самых редких чипсетах, на освоение которых у остальных не хватило ресурсов и желания. Иногда в нескольких версиях, которые (что немаловажно) реально присутствуют в продаже. А платы на популярных чипсетах идут сплошным потоком.

В Gigabyte, судя по всему, избрали немного другую тактику: на наиболее привлекательных по техническим и экономическим характеристикам чипсетах также выпускается несколько моделей плат. Но хоть ассортимент и меньше, у пользователей (и обозревателей) не возникает труда определить: на кого данная модель рассчитана, и чем именно она отличается от своих «сестер» в линейке, а также конкурентов. В частности, мы протестировали плату на чипсете AMD 780G — Gigabyte MA78GM-S2H, которую кратко можно охарактеризовать как наиболее функциональную плату на чипсете с интегрированной графикой в формате microATX из существующих в данный момент. И в такой оценке, пожалуй, не будет рекламного преувеличения. Что касается платы, которую мы рассмотрим в этой статье, то помимо полноразмерного формата (что само по себе привлекает внимание, поскольку делает плату более интересной с точки зрения сборщика универсального компьютера), Gigabyte наделила ее двумя графическими портами, видеокарты в этих портах могут объединяться в режиме CrossFire.

Впрочем, было бы неправильно считать эту опцию основной, а саму плату — ориентированной лишь на любителей игр, готовых поставить сразу две видеокарты. По той причине, что остальная функциональность этой платы достаточно интересна, в том числе и для тех, кто планирует ограничиться лишь интегрированным видеоядром (равно, как и для тех, кто собирается поставить единственную видеокарту начального уровня, вроде Radeon HD 3450, организовав, таким образом, Hybrid CrossFire из этой карты и интегрированного видео — данная возможность доступна для всех плат на чипсете AMD 780G). Кроме того, второй графический порт имеет лишь четыре линии PCI Express, а крупная видеокарта в этом слоту может перекрыть радиатором два SATA-порта, что также говорит в пользу разумной оценки мультиграфических возможностей этой платы. Пара видеокарт среднего класса вплоть до Radeon HD 4850, которые, к слову, сами по себе очень перспективны в такой роли, на этой плате будут смотреться естественно. А для еще более мощных тандемов логично выбрать соответствующую основу (для AMD-платформы это в первую очередь платы на 790FX и готовящемся к выпуску 790GX, на интеловской платформе — X48).

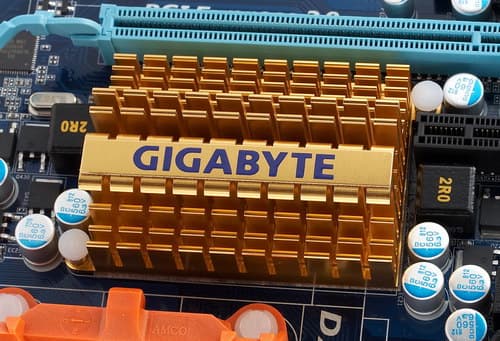

Радиатор на северном мосту имеет достаточно интересную форму, высота его не одинакова в середине и по краям. Но и с учетом гребешка радиатор невысокий, хотя и довольно длинный. А поскольку находится рядом с процессорным кулером, у любителей разгона не возникнет особых сложностей с дополнительным охлаждением. Что касается штатного режима, то тут даже без какого-либо движения воздуха в области радиатора достигается достаточное охлаждение, нагрев минимален.

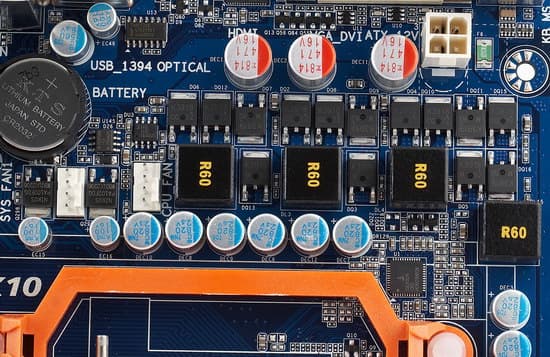

Стабилизатор напряжения питания для процессора спроектирован как 4-канальный, в трех каналах применены по 4 (!) полевых транзистора на канал, а еще один канал имеет два транзистора, установлены 8 конденсаторов по 820 мкФ и 3 — по 470 мкФ, все без исключения конденсаторы на плате фирменные твердотельные. Все катушки на плате имеют закрытую конструкцию, посторонних шумов от платы во время тестирования зафиксировано не было. Размер платы — 305?228 мм (усеченный ATX), крепление к корпусу семью винтами, край с SATA-разъемами остается незакрепленным, но может быть зафиксирован от прогиба с помощью распорных грибков через имеющиеся по краям отверстия.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup)

  • напряжение процессора, памяти (1,8 В), +3,3 и +12 В;
  • частота вращения 4 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и системная (встроенным датчиком платы);
  • Smart FAN Control — полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентиляторов в зависимости от показаний соответствующего датчика. Поддерживается два режима — изменение питающего напряжения (подходит как для 3-контактных, так и 4-контактных) и более точное регулирование через контакт Power Management (требуется кулер с 4-контактным разъемом). В нашем тестировании частота вращения вентиляторов плавно регулировалась, температура процессора поддерживалась на 42 градусах, а системная — на 38 градусах.

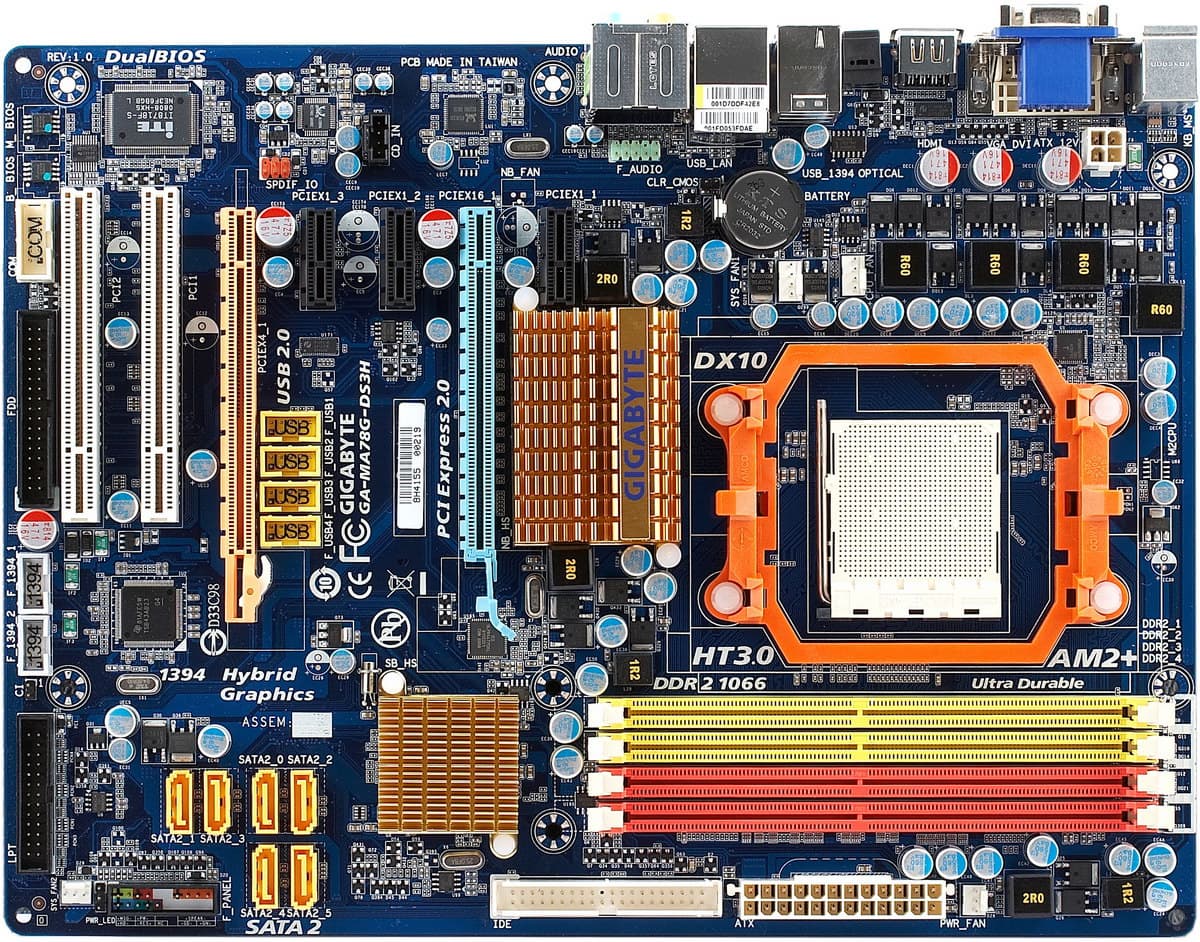

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+ с TDP до 125 Вт, список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, список протестированных на совместимость доступен на сайте);
  • 2 слота PCIEx16 2.0 (первый постоянно работает в режиме x16, второй по-умолчанию в x1, но при установке второго графического ускорителя автоматически переконфигурируется в режим x4);
  • 3 слота PCIEx1 2.0 (при установке второй видеокарты, активным остается лишь первый из этих трех слотов);
  • 2 слота PCI;
  • разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • разъем FDD;
  • разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • разъем для подключения планки с цифровым входом и выходом звукового сигнала S/PDIF-In/Out;
  • разъем для подключения LPT-порта;
  • разъем для подключения COM-порта;
  • разъем для подключения датчика Chassis Intrusion;
  • 4 разъема для подключения вентиляторов с возможностью контроля и автоматического управления частотой вращения, процессорный — четырехконтактный с обратной совместимостью с вентиляторами, имеющими трехконтактный разъем.

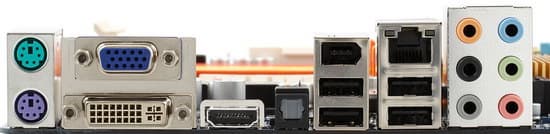

Задняя панель платы (слева направо, по блокам)

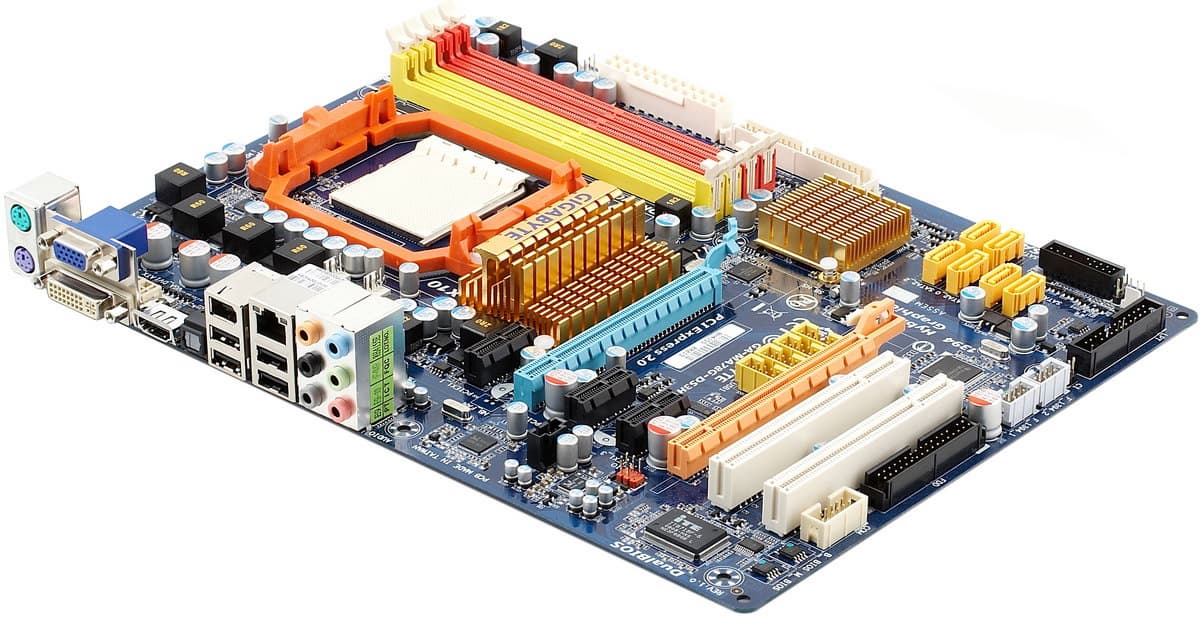

по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для подключения мыши и клавиатуры;
  • VGA, DVI-D;
  • HDMI;
  • S/PDIF-Out (оптический);
  • 2 порта USB, FireWire 400 (6-контактный);
  • 2 порта USB, 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • упаковка: небольшая коробка, общего дизайна для S-Series в узнаваемых светло-серых тонах;
  • документация: брошюра-инструкция (руководство пользователя) на английском языке и краткая инструкция по установке на 25 языках, включая русский;
  • кабели: 2 SATA, 1 ATA66, шлейф для подключения дисковода;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки свежей версии с сайта производителя (@BIOS), Face-Wizard для смены загрузочной заставки, I-COOL для управления режимами энергосбережения, C.O.M. (Corporate Online Manager) для мониторинга системных параметров через LAN и программу EasyTune5 Pro для локального мониторинга системных параметров, «разгона» и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100% и соответствующую граничным значениям температуру).

Интегрированные контроллеры

  • звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC889A, с возможностью подключения аудиосистем 7.1, отдельным HDA-стереовыходом, доступным при подключении фронтальной панели и S/PDIF In/Out;
  • сетевой, на базе PCIE-контроллера Realtek 8111C, с поддержкой скоростей 10/100/1000 Мбит/с;
  • контроллер FireWire 400, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.04 Отлично
Уровень шума, дБ (А): -89.5 Хорошо
Динамический диапазон, дБ (А): 89.6 Хорошо
Гармонические искажения, %: 0.0042 Очень хорошо
Гармонические искажения + шум, %: -82.0 Хорошо
Интермодуляционные искажения + шум, %: 0.0099 Очень хорошо
Взаимопроникновение каналов, дБ: -90.5 Отлично
Интермодуляции на 10 кГц, %: 0.0100 Очень хорошо

Общая оценка: Очень хорошо (подробнее). Результат вполне достойный, да и на слух данный кодек играет весьма чисто для интегрированного решения. Не надо забывать и о поддержке функции DTS Connect, то есть возможности кодирования многоканального звука для передачи по цифровому выходу и воспроизведения на домашнем кинотеатре.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (образ BIOS может храниться на дискете, флэш-накопителе или на жестком диске (но только на разделе, отформатированном в файловых системах FAT/FAT16/FAT32) при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Dual BIOS — возможность аварийной загрузки резервного BIOS из второй микросхемы, в которую текущая версия BIOS автоматически переписывается перед обновлением основного BIOS, заданного пользователем с помощью Q-Flash или с помощью утилиты @BIOS из Windows;
  • Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS Точнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — отверткой или перемычкой
Из BIOS, основанного на версии 6.00PG от Award Возможность отключения специфических функций процессора+

K8 Cool’n’Quiet
Virtualization
Away Mode

Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, RAS to RAS Delay, Write Recovery Time, Precharge Time, Row Cycle Time, TwTr Command Delay
Выбор частоты работы памяти+400, 533, 667, 800, 1066 МГц, реально задается множитель относительно частоты HTT
Настройка работы шины HT + Частота: 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Изменение частоты графического ядра в чипсете + 200—2000 МГц с шагом 1 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с 0,5x-шагом
Изменение напряжения ядра процессора+ 0,800—1,900 В с шагом 0,025 В
Изменение напряжения памяти+ +0,1—0,5 В с шагом 0,1 В
Изменение напряжения чипсета+ +0,1—0,3 В с шагом 0,1 В (две регулировки: для северного и южного моста)

Использовалась версия BIOS F4, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню. Ситуация с разгонными настройками очень достойная, в том числе достаточны и диапазоны регулировки напряжений. Рекомендованное для разгона напряжение для памяти, плата, по желанию пользователя, может считать из профиля EPP, если таковой есть у установленных модулей. Для пользователей 32-разрядных ОС, имеющих более 4 ГБ памяти, полезной окажется меню IGX Configuration и опция Frame Buffer Location, позволяющая использовать недоступную для ОС область памяти для размещения видеобуфера.

Плата поддерживает настройку и разгон с помощью утилиты AMD OverDrive, в которой, начиная с версии 2.00.17, появилась возможность регулировать частоту графического ядра в чипсете. Кстати, диапазон этой регулировки в BIOS данной платы поражает воображение — до 2000 МГц, не пора ли экстремальным оверклокерам переключаться с экспериментов над топовым железом на скромную, но весьма благодарно воспринимающую разгон интегрированную графику от AMD?

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP, и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц, TDP=89 Вт) 3150 315 1,57 1260 (x4)

Результат близкий к максимальному для данного экземпляра процессора, так что и в этом отношении плата нас весьма порадовала.

Но еще больше порадовало то, что графическое ядро разогналось вдвое: с 500 до 1000 МГц, хотя в данном вопросе существенную роль играет не столько модель платы, сколько удачность конкретного экземпляра чипсета. Но сообщений о разгоне даже до более высоких значений достаточно много, и, скорее всего, этот результат не рекордный, а если учесть возможность повышения напряжения, то допустимый данной платой диапазон настройки в BIOS не выглядит лишь маркетинговым трюком.

AMD 780G действительно получился в этом отношении уникальным, ранее о разгоне интегрированного в чипсет ядра, да на столь значительную величину и речи не шло, наоборот, графическое ядро в чипсете всегда являлось ограничивающим общий разгон фактором, в тех случаях, когда частота ядра повышалась синхронно с частотой системной шины и процессора. В данном случае, такой разгон удается даже без повышения напряжения чипсета, и радиатор при этом оставался просто теплым.

Производительность

Конфигурация тестового стенда:

  • процессоры: AMD Athlon 64 X2 4000+;
  • память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15);
  • видеокарта: ATI Radeon HD 3870, 512 МБ GDDR3;
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • БП: Chieftec CFT-560-A12C;
  • ОС: Windows XP SP2.

Для сравнения мы приводим результаты обеих ранее протестированных полноразмерных плат на данном чипсете: ECS A780GM-A и ASUS M3A-H/HDMI.

Тест интегрированная графика внешняя графика
ECS A780GM-A ASUS M3A-H/HDMI Gigabyte MA78G-DS3H ECS A780GM-A ASUS M3A-H/HDMI Gigabyte MA78G-DS3H
Архивирование в WinRAR, мин:сек 2:44 2:41 2:47 2:40 2:41 2:41
Кодирование MPEG4 (DivX), мин:сек 4:40 4:36 4:41 4:36 4:36 4:34
Unreal Tournament 2004 (Low@640×480), fps 54,5 55,3 55,1 59,4 58,1 58,0
Unreal Tournament 2004 (High@1024×768), fps 37,5 37,8 38,1 56,4 54,9 54,9
Doom3 (Low@640×480), fps 58,7 59,3 59,9 137,4 138,4 137,0
Doom3 (High@1024×768), fps 29,2 29,4 29,5 135,0 135,1 134,8

Различия в производительности фактически отсутствуют, так что выбор между платами целиком определяется сравнением функциональности, конструктивными особенностями и ценами.

Итог

Плата произвела весьма положительное впечатление и богатым оснащением (имеется даже FireWire, что редко встречается среди относительно недорогих полноразмерных плат), и великолепным разгонным потенциалом, и достаточно мощным стабилизатором напряжения (с поддержкой процессоров с TDP до 125 Вт, что также важно в разгоне). А намерение инженеров Gigabyte предложить пользователям неожиданную для такой платы возможность организации CrossFire из двух видеокарт, на наш взгляд, достойно соответствующей награды.

Надо отметить, что с выпуском видеокарт на графических процессорах Radeon HD 4850 и 4870 привлекательность организации CrossFire возрастает и, пожалуй, становится максимальной за все время существования этой технологии (не секрет, что до сих пор SLI-системы преобладали, но сейчас старшие GeForce слишком горячие и прожорливые, а средние проигрывают новым Radeon). Что касается несимметричной конфигурации графических портов, то четыре линии PCI Express для второй видеокарты выглядят допустимым компромиссом, ведь это PCI Express 2.0, то есть по пропускной способности соответствует восьми линиям PCI Express 1.1, что недавно считалось вполне достаточным даже для геймерских плат. Мы, однако, планируем дополнительное исследование производительности CrossFire на разных платформах с участием упомянутых видеокарт, поскольку эта тема достойна отдельного внимания.
