ASUS M3A-H/HDMI — системная плата на базе чипсета AMD 780G (Socket AM2+)


  • Чипсет AMD 780G (северный мост AMD 780G и южный SB700)

Полноразмерные ATX-платы на интегрированных чипсетах неизменно пользуются популярностью у тех, кто собирает универсальный компьютер для себя. Возможности для установки карт расширения на таких платах ничем не уступают моделям на чипсетах без графики, собственная функциональность зачастую избыточна (многим ли нужны 6 или хотя бы 4 SATA-порта?), ну а наличие видеовыходов — как минимум приятная опция, даже если планируется установить видеокарту. Не говоря уж о том, что с выходом в этом году чипсета AMD 780G (и в несколько меньшей степени это касается NVIDIA GeForce 8200) интегрированная графика доросла до уровня весьма примечательного сама по себе, и, как минимум, для просмотра HD-видео, а в ряде случаев и для игр ее мощности может быть достаточно. И что немаловажно, пользователь может, приобретая плату на таком чипсете, оценить: насколько его интересуют те или иные игры (с точки зрения сюжета и прочих аспектов), поскольку поддержка DirectX 10 в данном случае полноценная, и уж потом решать: стоит ли приобретать видеокарту и какую. А заодно пользователь может скопить средства на карту, которую, возможно, не смог бы (и не захотел) приобретать, если бы пришлось покупать все сразу.

Догадываясь о наличии спроса, компания ASUS выпустила ни много ни мало: три полноразмерных модели на чипсете AMD 780G! Мы рассмотрим «средний» по цене и характеристикам вариант, пожалуй, наиболее универсальный и привлекательный.

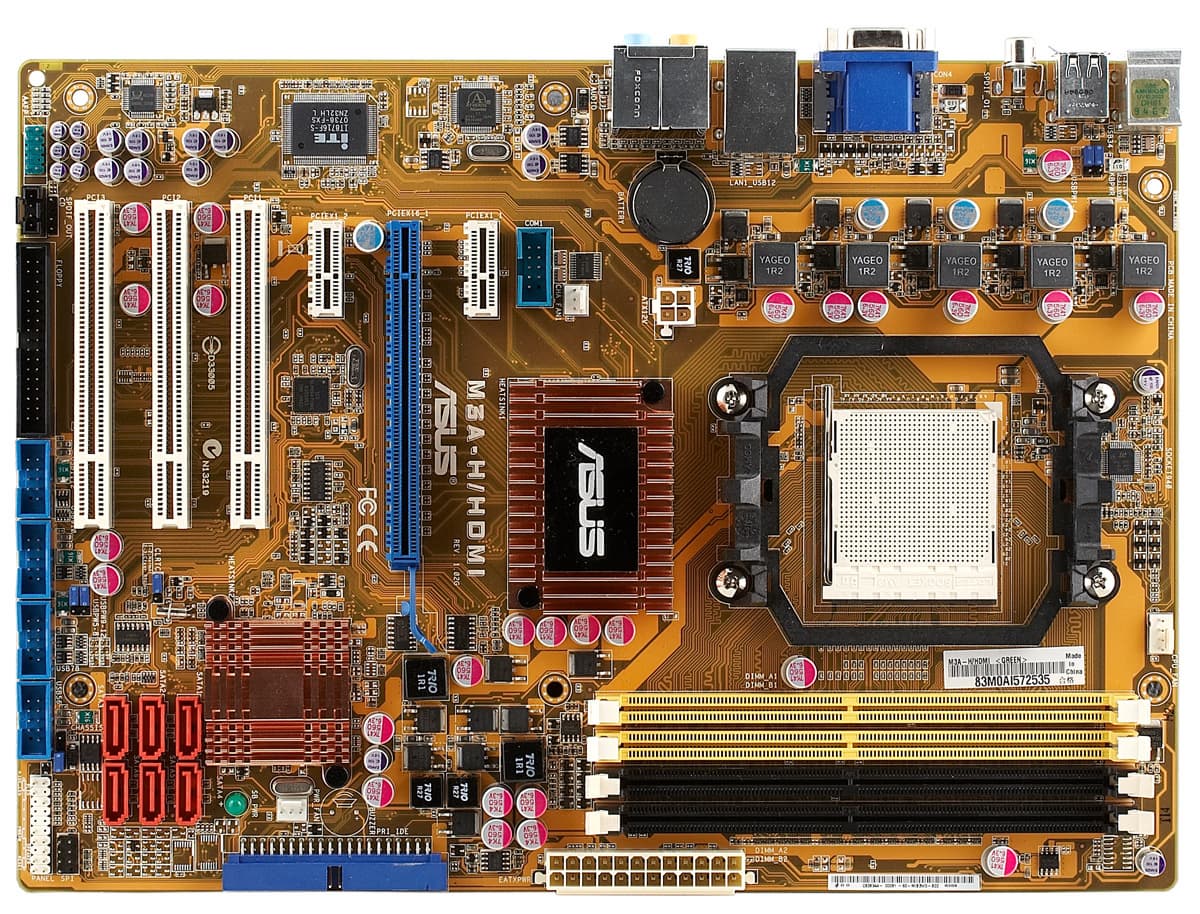

Дизайн платы утилитарный, никаких особых изысков не обнаруживается. Пользователь сможет установить три PCI-карты, даже если видеокарта займет два слота. Да и сама видеокарта может быть произвольных габаритов, поскольку находящийся позади графического порта, IDE-слот «положен на бок». Уже привычно для ASUS расположение дополнительного USB-порта у переднего края платы, что позволяет установить в него модуль с внешними выходами (как, например, фирменные Wi-Fi-модули от самой ASUS), либо планку с выходами на заднюю панель с коротким шлейфом. Владельцы процессорных кулеров типа «агрегат во весь корпус» могут обратить внимание на не совсем удачное расположение дополнительного разъема питания для процессора в центре платы, из-за чего провод в некоторых корпусах оказывается натянут над процессорным кулером, в то время как ничего не мешает расположить этот разъем с краю, что мы и наблюдаем у большинства других плат.

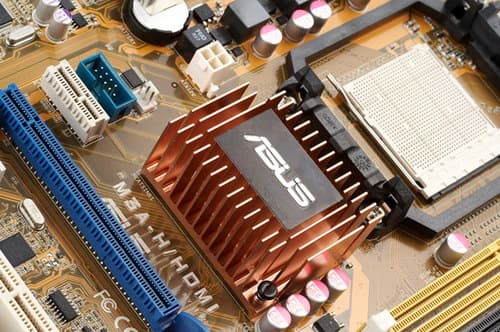

Радиатор на северном мосту относительно высокий (по меркам ранее виденных нами плат на этом чипсете), вернее сказать — «не низкопрофильный», поскольку высота 3 см соответствует стандартам, исходя из которых проектируются, в том числе, и кулеры с массивными радиаторами, поднятыми над поверхностью платы за счет тепловых трубок. Габариты радиатора явно намекают на возможность разгона графического ядра, а чтобы разогнанная система стабильно работала под нагрузкой, даже когда окружающая среда по-летнему теплая, имеет смысл при выборе процессорного кулера обратить внимание на модели с возможностью косвенного обдува чипсетного радиатора, благо он очень хорошо к этому приспособлен.

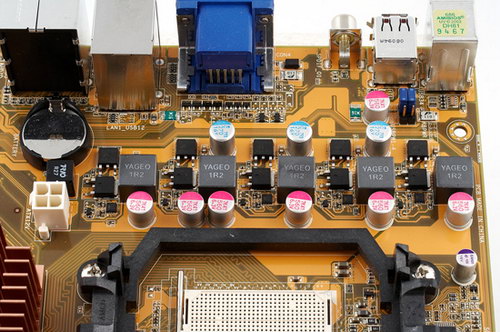

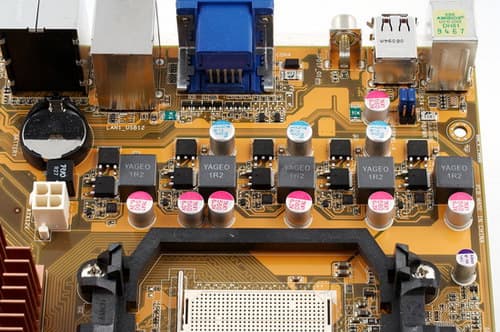

Стабилизатор напряжения питания для процессора импульсный 5-фазный (схема 4+1), установлено по 2 полевых транзистора на канал, 6 конденсаторов по 560 мкФ и 3 конденсатора по 270 мкФ. Все без исключения конденсаторы на плате фирменные, твердотельные, катушки также все залиты в корпуса, словом, никаких характерных для ASUS отклонений от индустриальных тенденций в данном случае не наблюдается. Что, пожалуй, радует.

Разведенных, но нераспаянных элементов на плате нет, размер платы — «усеченный» ATX (305×218 мм), крепление к корпусу шестью винтами, правый край, содержащий разъемы для накопителей повисает в воздухе. Кстати, в модельном ряду имеется еще две ATX-платы и две microATX на данном чипсете. И тут необходимо хотя бы виртуально снять шляпу перед такой продуктовой политикой. В отношении ASUS, как и любой другой компании, существуют поводы для критики, но по скорости выпуска новинок и ассортименту, на данный момент, лишь Gigabyte может объективно конкурировать, все остальные либо затягивают с началом поставок, либо имеют гораздо более скудный ассортимент. На первый взгляд, может показаться, что столько похожих плат и не нужно, но на деле это не так, свои ниши имеются у каждой модели. Например, M3A78-EH по функциональности очень схожа с рассматриваемой в этом обзоре, однако не имеет видеовыходов на задней панели (графическое ядро в чипсете может использоваться лишь совместно с видеокартой в режиме Hybrid CrossFire), в целом дизайн упрощен, стоит эта плата весьма недорого и вполне может заинтересовать тех, кто выбирает основу для универсального компьютера с твердым намерением установить видеокарту. В противоположность этой плате, буквально на днях появилась уже почти полная копия M3A-H/HDMI, под названием M3A78 PRO, лишь сама плата увеличена до полного ATX-формата (крепление 9 винтами) и стабилизатор напряжения усилен для поддержки процессоров с TDP до 140 Вт, что может приглянуться любителям экстремального разгона.

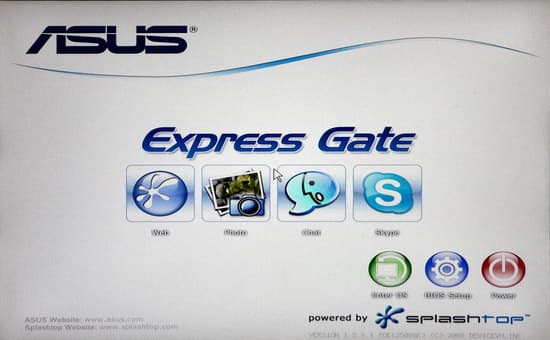

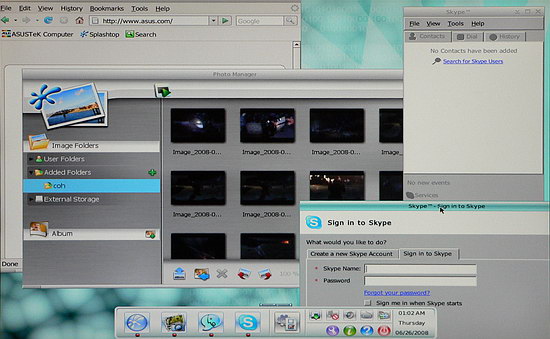

Но вернемся к M3A-H/HDMI, которая позволила нам ознакомиться с рекламируемой ASUS функциональностью Express Gate. В данном случае перед нами Lite-версия, то есть программная реализация — оболочка, вместе с программами (браузером, утилитами для пользования сервисами Internet Messenger и skype, фотоальбомом), устанавливается на жесткий диск, а затем на стартовом экране, выполняющем роль заставки BIOS, мы можем перейти к этой оболочке до начала загрузки ОС.

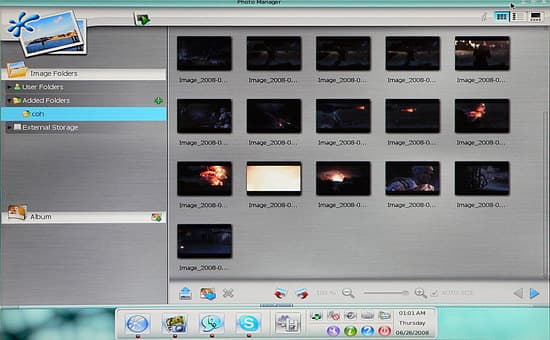

Все компоненты, действительно работают полноценно (браузер очень похож на FireFox), а в фотоальбоме не достает лишь функции печати (что, впрочем, естественно, ведь драйвер для принтера пришлось бы интегрировать в оболочку, которая, судя по всему, основана на Linux-ядре и доустановить драйвер «на лету» не позволяет).

Не воспрещается загрузить и несколько компонентов одновременно, переключаясь между окнами, как в привычной многозадачной среде. В целом, задумка нам понравилась. Жаль, что в ASUS не догадались добавить медиаплеер, хотя бы для распространенных музыкальных форматов, а в идеале — и видео. В таком случае, компьютер мог бы послужить в качестве автономного медиацентра. Но судя по тому, что и фотоальбом добавился совсем недавно (версия на компакт-диске с платой не имела этого компонента), не исключено, что какие-то пополнения еще впереди.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Q-Fan Function — автоматическое управление частотой вращения процессорного вентилятора и вентилятора, подключенного к разъему Chassis Fan, в зависимости от температуры процессора и системной. Можно выбрать лишь режим (Optimal, Silent и Performance). Performance и Optimal задают весьма похожий алгоритм — обороты, близкие к максимальным, достигаются уже при 40 градусах, Silent при такой температуре поддерживает половинную скорость, а на максимальные обороты вентиляторы выходят при 50—55 градусах. Регулировка поддерживается как для трех, так и 4-контактных вентиляторов. Доступна регулировка и для вентилятора, подключенного к разъему Chassis Fan (но снижение на практике очень незначительное, даже в режиме Silent). Судя по всему, датчик температуры платы завышает показания.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom X3/X4, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, с TDP до 125 Вт включительно, на сайте доступен список протестированных на совместимость;
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 1 слот PCIEx16 2.0;
  • 2 слота PCIEx1 2.0;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • Разъем для подключения датчика Chassis Intrusion;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения и совместимостью с 3-контактными вентиляторами.

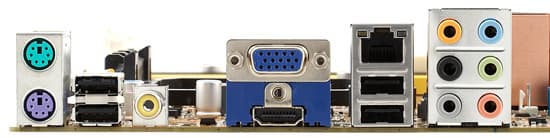

Задняя панель платы (слева направо, по блокам)

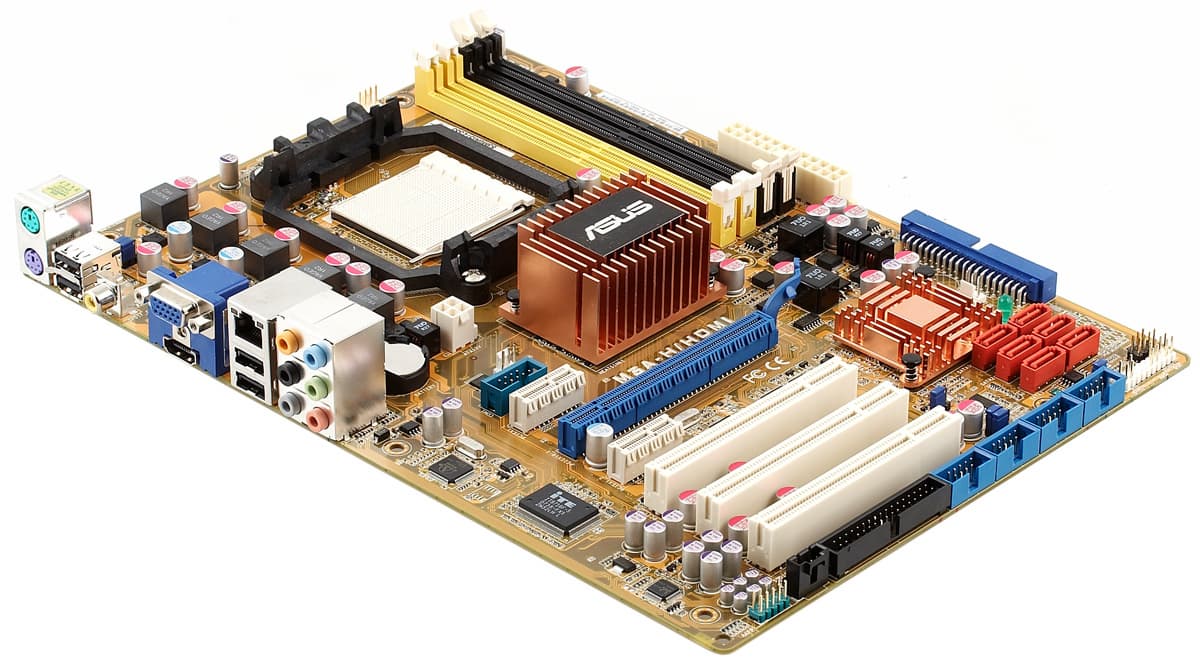

по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для клавиатуры и мыши;
  • 2 порта USB;
  • коаксиальный S/PDIF-Out;
  • VGA, HDMI;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая, тонкая коробка, оригинальная для данной модели;
  • Документация: руководство пользователя на английском языке;
  • 1 SATA и переходник питания на 1 устройство;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;

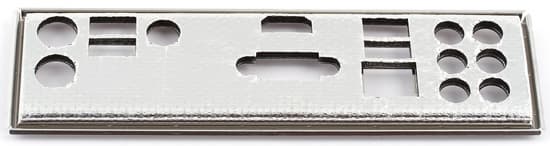

  • Заглушка на заднюю панель платы для вывода соответствующих разъемов, причем фирменная, контактирующая с платой (в целях заземления), не через торчащий контакт (который наровит при установке платы в корпус залезть куда-нибудь в сетевой порт, а через прокладку из фольги с мягким пружинящим основанием;


  • Набор Q-Сonnectors для удобного подключения и отключения проводов от передней панели корпуса;
  • Переходник HDMI-DVI;
  • Компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров), AI Suite для управления режимами Smart Q-Fan и разгона, Express Gate Lite — оболочка и пакет программ для доступа в интернет и просмотра графических файлов без загрузки ОС.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC1200, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, CD-In и 2 разъемами S/PDIF-Out;
  • Cетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе контроллера Atheros Attansic L1 с интерфейсом PCI Express и поддержкой технологии AI NET 2 (мониторингом наличия соединения из BIOS и определение расстояния до места повреждения кабеля).

Качество интегрированного звукового решения (драйвер Realtek 1.96) мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, -0,04Отлично
Уровень шума, дБ (А): -91,3Очень хорошо
Динамический диапазон, дБ (А): 91,4Очень хорошо
Гармонические искажения, %: 0,0033Очень хорошо
Гармонические искажения + шум, %: -82,8Хорошо
Интермодуляционные искажения + шум, %: 0,0095Очень хорошо
Взаимопроникновение каналов, дБ: -90,4Отлично
Интермодуляции на 10 кГц, %: 0,0088Очень хорошо

Общая оценка: Очень хорошо (подробнее). В ASUS решили заменить кодеки от Analog Devices, к которым у некоторых пользователей имелись нарекания, на более популярные Realtek, причем на данной плате, формально не претендующей на high-end сегмент, применили кодек с характеристиками, вызывающими очень приятное удивление. Подобные успехи в тестах мы привыкли наблюдать лишь на платах, где интегрированному аудиокодеку уделяется особое внимание (у той же ASUS есть платы, где аудиокодек вынесен на дополнительную карту Supreme FX). Но вот, пожалуйста, в Realtek сконструировали кодек, который и будучи распаянным на плате играет весьма чисто (разумеется, эстеты всегда найдут изъяны, но по меркам интегрированных решений, получилось и впрямь неплохо — стимул приобретать звуковую карту остается у еще меньшего числа пользователей). Само собою, не будем преуменьшать и труд сотрудников ASUS, грамотная распайка тоже имеет значение.

Важным дополнением является замечание относительно версии драйвера, поставляемая на компакт-диске, а также скачанные с сайта Realtek версии 1.86 и более ранние, работают некорректно. Может отсутствовать звук в одном из каналов, либо наблюдаться искажения, прослеживаемые в тестах интермодуляции. Поэтому настоятельно рекомендуем скачать последнюю доступную версию с сайта Realtek.

Фирменные технологии и особенности

  • AI Net 2 — получение информации о состоянии кабеля, подключенного к сетевому контроллеру, через раздел LAN Cable Status в BIOS;
  • EZ Flash 2 и CrashFree BIOS 3 — возможность перепрошивки BIOS с помощью встроенной в него утилиты (поддерживается чтение образа с дискеты, флэш-накопителя и компакт-диска, поддерживается автоматическое восстановление BIOS с перечисленных носителей после неудачной перепрошивки);
  • Express Gate Lite — фирменная оболочка с программами (браузер, IM-чат, skype и фотоальбом), доступная без загрузки основной ОС.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
3 перемычки «USBPW» Управление функцией включения компьютера по сигналу с USB-устройств, подключенных к разъемам на задней панели и выводимых с помощью планок
перемычка «KBPW» Управление функцией включения компьютера по сигналу с PS/2-клавиатуры
Из BIOS, основанного на AMIBIOS версии 2.61Возможность управления специфическими функциями платформы+

K8 Cool’n’Quiet
CPU Tweak
Secure Virtual Machine
AMD Live!

Настройки таймингов памяти+ 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time и большой выбор дополнительных таймингов
Выбор частоты работы памяти+ Auto, 400, 533, 667, 800, 1066 (реально задается множитель относительно частоты HTT)
Настройка частоты шины HT + Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин+ PCI-E = 100–150 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×4, с ×0,5-шагом
Изменение частоты графического ядра в чипсете + 150–1500 МГц с шагом 1 МГц
Изменение напряжения ядра процессора+ 0,8000–1,7000 В с шагом 0,0250 В
Изменение напряжения памяти+ 1,90–2,25 В с шагом 0,05 В
Изменение напряжения чипсета+ северный мост: 1,10–1,40 В с шагом 0,10 В

Использовалась версия BIOS 0604 от 28/05/2008, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек достаточный для умеренного разгона, все по делу, все необходимые настройки удобно собраны в одном разделе. Имеется традиционная возможность выбрать автоматический разгон на 3—30%, но столь же привычно видеть, как эта функция ограничивается лишь повышением частоты процессора, не затрагивая остальные параметры, поэтому разгон получается не впечатляющим, с ручными настройками удается добиться гораздо большего. А вот сохранение профилей настроек (двух в области CMOS и неограниченного количества на дисках) очень удобно, и приятно, что ASUS оставляет такую функцию не только для самых дорогих плат, но и вполне демократичных.

Производители словно соревнуются между собой, кто сможет обеспечить больший диапазон частот для интегрированного в чипсет AMD 780G видеоядра. На практике со штатных 500 МГц, как мы уже убеждались на примере ранее протестированных плат, удается поднять частоту до 700—1000 МГц. Данный экземпляр взял планку 800 МГц при сохранении полной стабильности в играх.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2800 280 1,45 1400 (x5)

Результат не очень высокий по абсолютной величине, однако для платы с интегрированным в чипсет графическим ядром весьма достойный. При переразгоне плата автоматически загружается с настройками по умолчанию и принудительно отправляет пользователя в BIOS, при этом выставленные ранее значения настроек сохраняются, что в сочетании с возможностью сохранения профилей, делает процесс подбора разгонных параметров очень удобным.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
  • Внешнее видео: Power Color Radeon HD3870, 512 МБ GDDR4
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ECS A780GM-A, на аналогичном чипсете и также имеющая полноразмерный дизайн.

Тест интегрированная графика внешняя графика
ECS A780GM-A ASUS M3A-H/HDMI ECS A780GM-A ASUS M3A-H/HDMI
Архивирование в WinRAR, мин:сек 2:44 2:41 2:40 2:41
Кодирование MPEG4 (DivX), мин:сек 4:40 4:36 4:36 4:36
Unreal Tournament 2004 (Low@640×480), fps 54,5 55,3 59,4 58,1
Unreal Tournament 2004 (High@1024×768), fps 37,5 37,8 56,4 54,9
Doom3 (Low@640×480), fps 58,7 59,3 137,4 138,4
Doom3 (High@1024×768), fps 29,2 29,4 135,0 135,1

Очевидно, что результаты не способны вызвать оригинальные и глубокомысленные комментарии. Производительность плат отличается очень мало вне зависимости от режима: с интегрированной графикой или видеокартой.

Итог

Плата является отличным пополнением к числу полноразмерных моделей на чипсете AMD 780G, которое стоит принять во внимание, выбирая основу для универсального компьютера. Сама по себе функциональность чипсета достаточно хороша, и ASUS, как и большинству производителей, не пришлось много придумывать «от себя». Тем не менее, мощный стабилизатор напряжения, качественный аудиокодек (но, повторимся, это становится заметно лишь после установки свежего драйвера), и любопытную фирменную опцию Express Gate следует записать в актив этой платы. В то же время, было бы не лишним увидеть на плате контроллер FireWire и внешний SATA-порт, которые встречаются и на компактных платах, как, например, Gigabyte MA78GM-S2H, но, по-прежнему, крайне редко попадают на относительно недорогие полноразмерные платы. Кроме того, к инженерам ASUS хотелось бы высказать пожелание быстрее устранять погрешности в BIOS — текущая версия уже не оставляет явных поводов для критики, но более ранние имели достаточно существенные недостатки, способные испортить впечатление от весьма удачной, в целом, платы.

Средняя текущая цена (в скобках: количество предложений, на котором можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
