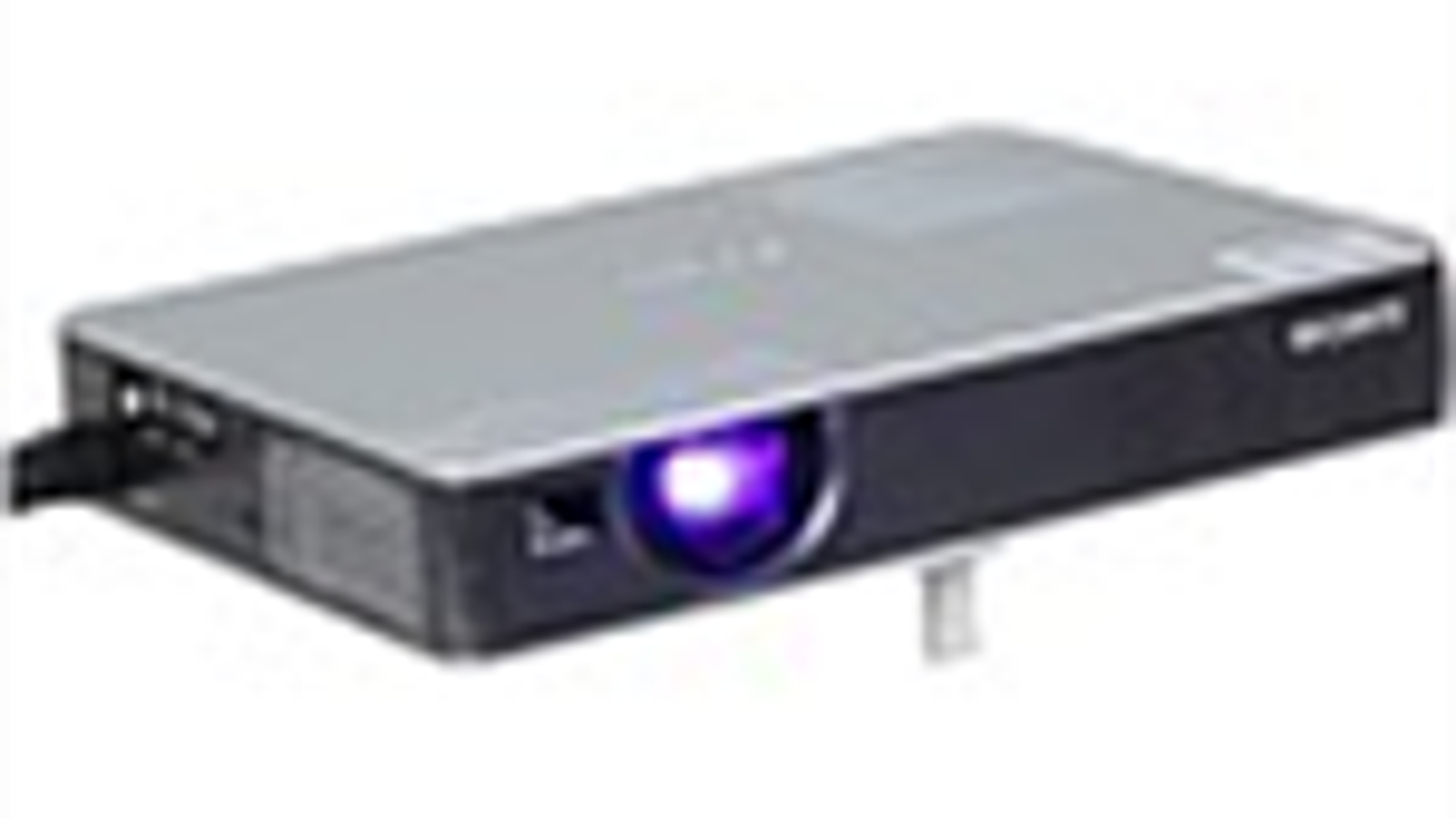

Мультимедийный LCD-проектор
Sony VPL-MX20


История имеет свойство повторяться. Например, в свое время на тестирование нам сначала достался проектор Sony VPL-CX70, а следом за ним более продвинутая модель Sony VPL-CX75. Теперь же мы предлагаем обзор проектора Sony VPL-MX20, компактного, яркого, но оснащенного только двумя аналоговыми видеоинтерфейсами, который в ближайшем будущем планируем дополнить обзором про Sony VPL-MX25 — модель с беспроводным интерфейсом и с расширенными мультимедийными возможностями.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

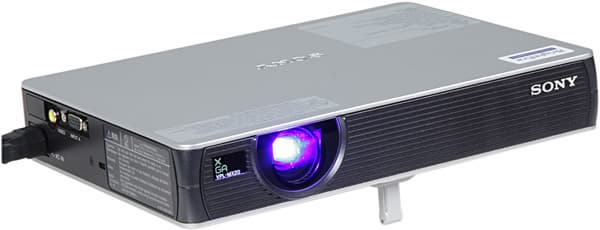

Projector, general view

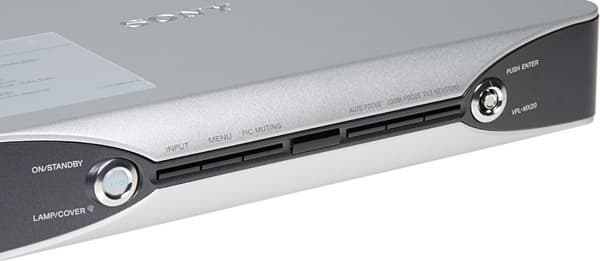

Для своих 2500 лм проектор очень компактный, хотя и довольно увесистый. Верхняя и нижняя панели корпуса изготовлены из магниевого сплава, что не очень типично для LCD-проекторов, чаще легкосплавный корпус встречается у сверхкомпактных DLP-проекторов. Панели по периметру — из черного пластика с матовой поверхностью. Корпус немаркий, следы от пальцев и мелкие повреждения в глаза не бросаются, вторые от косого взгляда не образуются. Органы управления находятся сзади: матовая полупрозрачная кнопка включения, она же — индикатор питания (светится красным в режиме ожидания, зеленым — при работе, и мигает зеленым при нагреве/охлаждении), рядом с ней — индикатор проблем с лампой, затем ряд из шести кнопок, между которыми размещается окошко ИК-приемника, и пятипозиционный джойстик типичной для проекторов Sony конструкции.

Control panel

На правом боку ближе к задней части расположены разъем питания и пара интерфейсных, а по центру — разъем для замка Кенсингтона. Фронтальный ИК-приемник замаскирован вставкой с обозначением модели. Воздух для охлаждения внутренностей забирается через многочисленные решетки на днище (пара из них со сменными фильтрами) и на передней панели, а выдувается через решетку на левом боку.

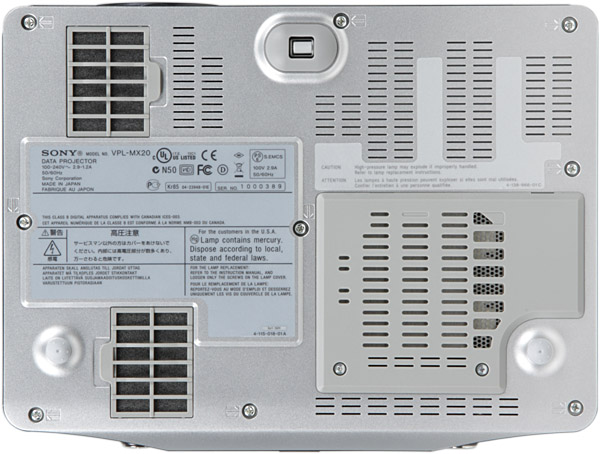

Bottom

Передняя ножка проектора оснащена электромеханическим приводом. При включении проектора ножка выдвигается на высоту, которая была установлена на момент выключения проектора. При переходе в ждущий режим ножка втягивается. Режим регулировки высоты ножки включается в меню или кнопками TILT/KEYSTONE на контрольной панели и на пульте ДУ. Высоту двух задних ножек в очень небольших пределах можно изменять, вкручивая / выкручивая их из корпуса. В выключенном состоянии проектор хорошо защищен от воздействия внешних неблагоприятных факторов: выступающих частей нет, объектив спрятан за стеклянным окошком, окаймленным предохранительным буртиком. К проектору прилагается мягкая сумка с тонкими (могли быть и потолще, хотя бы на дне) защитными прокладками в стенках, наплечным ремнем и карманом под аксессуары.

Bag

Резьбовых отверстий для крепления к кронштейну на днище проектора мы не обнаружили.

Пульт

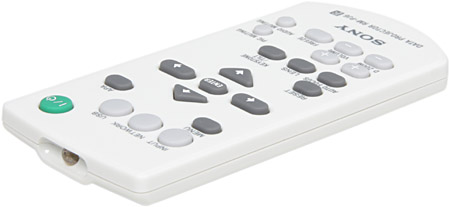

Remote control

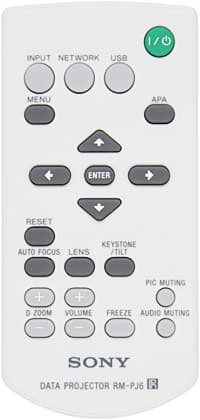

Пульт подстать проектору — небольшой и легкий. Кнопок на нем не очень много, обозначения кнопок контрастные, самые нужные кнопки через некоторое время использования легко находятся на ощупь.

Remote control

Меню

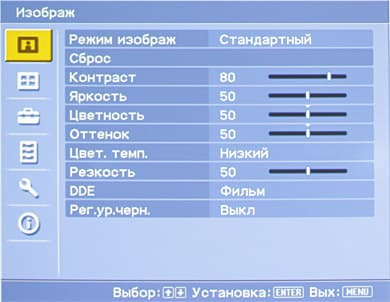

Шрифт меню удобочитаемый — ровный, без засечек и достаточно крупный, навигация быстрая и удобная, есть подсказка по текущим функциям кнопок. При настройке параметров, влияющих на изображение, основное меню исчезает с экрана, остается только небольшое окошко с ползунком или со списком, что упрощает оценку вносимых изменений.

OSD

Есть русская версия меню, перевод достаточно адекватный, но сокращений многовато.

Коммутация

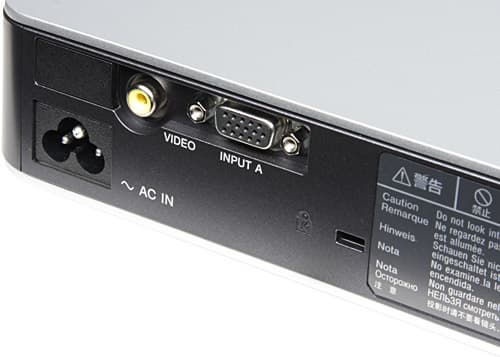

Сonnectors

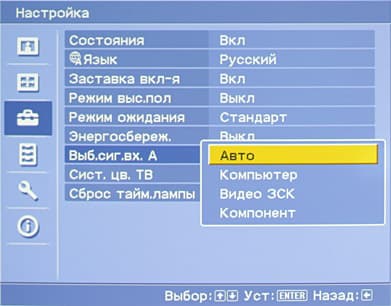

Проектор оснащен VGA-входом, совместимым как с компьютерными RGB-сигналами, так и с цветоразностными, а также композитным входом. Режим работы первого и видеостандарт на втором проектор определяет автоматически, но при необходимости их можно указать в меню.

OSD

Есть функция автопоиска активного видеовхода. В скудности оснащения интерфейсами есть и свое преимущество — в разъемах запутаться невозможно.

Управление проекцией

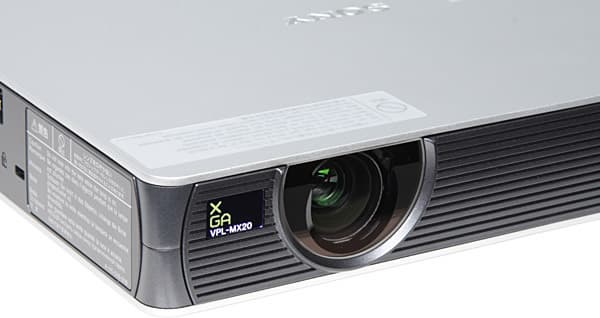

Lens

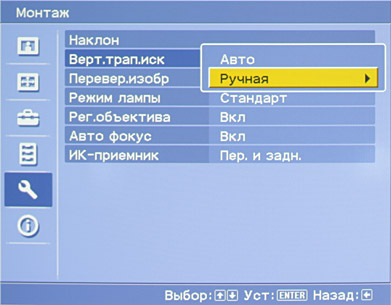

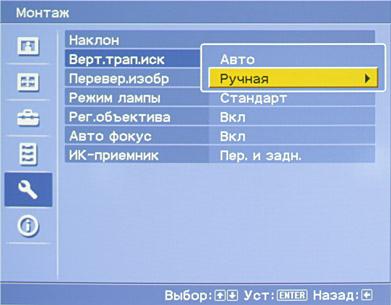

Центр проекции смещен вверх так, что нижний край изображения находится немного ниже оси объектива. Объектив проектора оснащен электромеханическими приводами фокусировки и трансфокатора. Скорость работы приводов оптимальная — небыстрая, но и не утомительно медленная. Есть автоматическая фокусировка, активирующаяся при включении проектора или при нажатии на кнопку AUTO FOCUS. Если не придираться, то работает она хорошо, если придираться, то вручную изображение удается сделать чуть-чуть резче. Благодаря встроенному гравитационному датчику проектор умеет автоматически корректировать вертикальные трапецеидальные искажения. При необходимости такую корректировку можно выполнить вручную.

OSD

При любых регулировках, перечисленных выше, на экран может выводиться тестовый шаблон, если эта опция включена в меню (пункт Тест. Образец).

OSD

Режимов геометрической трансформации несколько: 4:3 — вывод на весь экран, 16:9 — вывод в соответствующей пропорции с черными полями сверху и снизу и при необходимости с вертикальным сжатием до 16:9 (что восстанавливает пропорции анаморфированной картинки), Увеличение — аналогично 16:9, но с увеличением так, что черные поля уходят за границы проекции, а картинка по бокам немного обрезается, Полный1 — увеличение до границ области проекции без изменения оригинального соотношения сторон, Нормальный — отображение пиксель-в-пиксель. Режим Увеличение доступен только при композитном и компонентном сигналах, а Полный1 и Нормальный — только при компьютерных VGA-сигналах. Функции цифрового увеличения (4-х максимум) и стоп-кадра также доступны только в случае компьютерных VGA-сигналов. Проекция на экран временно выключается кнопкой PIC MUTING.

Для различных типов проекции (потолочное / настольное размещение; проекция на просвет / фронтальная) изменение параметра Перевер.изобр позволит подобрать нужное отражение/поворот картинки. Согласно нашей условной классификации проектор можно отнести к среднефокусным, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ними.

Настройка изображения

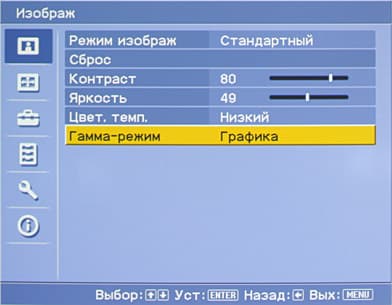

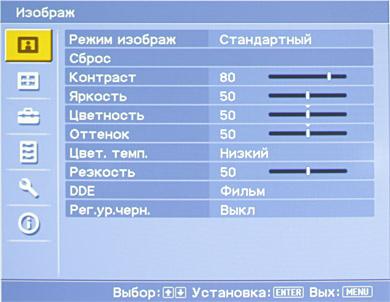

На первой странице меню находятся настройки: Контраст, Яркость, Цветность (насыщенность), Оттенок, Резкость (контурная резкость), Цвет. темп (цветовая температура, профили Высокий и Низкий), Рег.ур.черн. (локальная коррекция гамма-кривой в тенях) и Гамма-режим (два профиля гамма-коррекции).

OSD

OSD

Доступность некоторых настроек определяется текущим типом видеосигнала. В списке Режим изображ можно выбрать один из трех предустановленных профилей — Динамический, Стандарт и Презентация. Пользовательских профилей нет, но настройки автоматически сохраняются для каждого видеовхода и профиля. Яркость лампы (и шум от системы охлаждения) можно уменьшить, выбрав режим пониженной яркости (настройка Режим лампы).

Дополнительные возможности

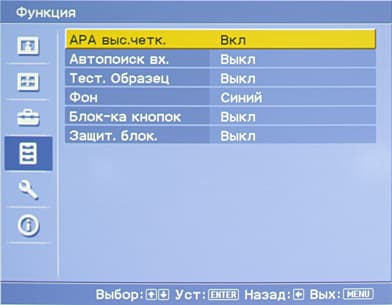

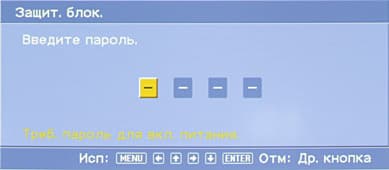

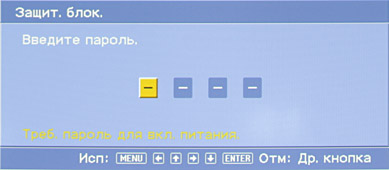

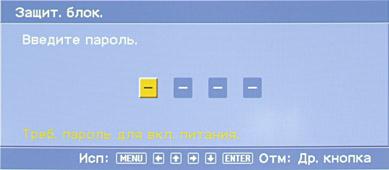

Кнопки на корпусе проектора можно заблокировать, включив режим Блок-ка кнопок, а предотвратить несанкционированное использование поможет защита паролем из четырехзначной комбинации из нажатий на шесть кнопок (функция Защит. блок.).

OSD

Простой процедуры сброса пароля в руководстве не описано, забывшим пароль рекомендуют обращаться в сервисный центр. Есть функция автоматического отключения проектора совсем или только лампы после 10 мин отсутствия сигнала на входе. При выключении проектора его можно отключать от сети сразу после того, как он втянет ножку, так как проектор накапливает достаточно энергии, чтобы ее хватило для вращения вентиляторов до полного охлаждения лампы. Разумеется, пока лампа не остыла, проектор не следует помещать в сумку.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проекторов Sony VPL-MX20:

Световой поток в режиме:
Максимальная яркость 2510 лм
Пониженная яркость 1900 лм
Равномерность +15%, -32%
Контрастность 210:1

Значение светового потока соответствует к заявленному. Контрастность для презентационного проектора более чем достаточная. Равномерность освещения экрана приемлемая.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 47 Очень громко
Пониженная яркость 41,5 Умеренно громко

В режиме максимальной яркости проектор шумит сильно. Такова плата за компактность, чтобы отводить тепло от плотноупакованных компонентов вентиляторам приходится стараться во всю. В режиме пониженной яркости шум умеренный, в этом режиме, даже находясь близко от проектора, дискомфорт не испытываешь.

VGA-подключение

Тестирование проводилось при разрешении VGA-сигнала равном 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Белое поле равномерное. Черное поле в центре немного светлее, чем по краям. Геометрия идеальная, сетки пикселей четкие. Цвета яркие и правильные. Шкала серого в режиме Презентация равномерно серая, в других режимах на ней есть примесь цветного оттенка. Слабые градации оттенков различимы как в светах, так и в тенях. Хроматические искажения объектива небольшие (ширина цветной каймы по границам объектов не превышает 0,5 пикселя). Функция автоподстройки под параметры VGA-сигнала работает быстро и точно.

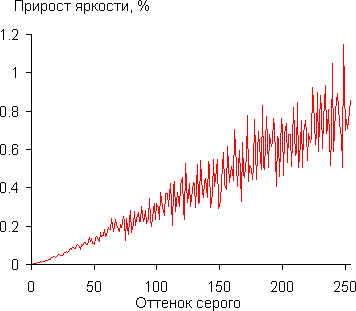

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами при Контраст = 82 и Яркость = 52.

256 diff

От 0 до 255 яркость следующего оттенка всегда выше предыдущего. Рост прироста яркости в целом равномерный. Аппроксимация полученной гамма-кривой дала показатель 2,11, что немного отличается от стандартного значения 2,2.

Задержка вывода изображения относительно ЭЛТ-монитора составила 25 мс. Для перехода от черного к белому время отклика равно 12,7 мс (8,5 мс вкл. + 4,2 мс выкл.). Среднее время перехода между полутонами равно 19 мс в сумме. Лампа имеет импульсное питание, однако высокие частота импульсов (180 Гц в режиме максимальной яркости и 270 Гц при пониженной яркости) и коэффициент заполнения исключают видимость мерцания.

Работа с бытовым источником видеосигналов

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300.

Яркостная четкость (ТВЛ)
композитный 540 Очень хорошо
компонентный (576/480/i/p) более 540 Отлично
Цветовая четкость (ТВЛ)
композитный 130 Отлично
компонентный (576/480/i/p) более 270 Отлично

В целом качество картинки хорошее. На шкале серого (от черного до белого) различаются все оттенки. При композитном подключении на неподвижных объектах почти полностью убирается характерный цветовой муар. В случае чересстрочных сигналов параметр DDE определяет режим работы функции деинтерлейсинга: Выкл — вывод по полям, Прогрессивный — для неподвижных объектов выполняется «правильный» деинтерлейсинг, Фильм — проектор старается восстановить весь кадр, используя смежные поля, что ему удается на 100% в случае NTSC-фильмов, требующих преобразование 3-2. С преобразованием 2-2 бывают осечки.

Выводы

Проектор Sony VPL-MX20 достаточно компактный, чтобы не обременять уезжающего в командировку еще одним местом багажа — он поместится и в чемодане среди других вещей, — но при этом настолько яркий, что позволяет проводить эффектные презентации на большом экране и без затемнения. Несмотря на размеры корпуса, инженеры компании сумели оснастить проектор электромеханическими приводами. Такая роботизированность отчасти является имиджевой, но не только — она позволила убрать уязвимый объектив за защитное стекло.

Достоинства:

  • Компактный и яркий
  • Высокая степень автоматизации
  • Функциональный дизайн корпуса
  • Удобное и русифицированное меню

Недостатки:

  • Высокий уровень шума в режиме максимальной яркости


Благодарим компанию «Цифровые системы»
за предоставленный на тестирование проектор Sony VPL-MX20
