Объектив с наклоном и сдвигом из Индустара и сантехнического переходника


Индустар с «наклоном» на камере Canon EOS350D

Оптика Lensbaby, предназначенная для получения необычных эффектов, создана на основе простых одиночных линз и ахроматов-склеек. Сферические аберрации, свойственные таким оптическим системам, если они сильно не диафрагмированы, не позволяют получить четкое изображение по всему полю кадра. При наклоне оптической оси астигматизм препятствует увеличению изображаемого резко пространства, для чего такой наклон обычно и применяется. И именно эти «дефекты» оптики эффективно используются в Lensbaby. Сферические аберрации и наклон оптической оси, а так же диафрагма с некруговым отверстием, позволяют получить очень необычное, «мягкое» вне фокуса изображение с красивым сиянием бликов в форме отверстия диафрагмы и «лучевыми» структурами на периферии кадра при наклоне линзы.

Конструкция

Сделать самому подобный объектив не представляет большого труда. Но зачем делать то, с чем хорошо справились другие? Поэтому был сделан объектив лишенный некоторых недостатков Lensbaby (которые одновременно и преимущества, в зависимости от преследуемых целей) и подобный Lensbaby по конструкции, позволяющей осуществлять наклон и небольшой сдвиг оптической оси. За основу был взять объектив Индустар 50-2 3,5/50. Это аналог Тессара с исправленными астигматизмом, сферическими и хроматическими аберрациями. Подробнее об этом объективе можно посмотреть здесь.

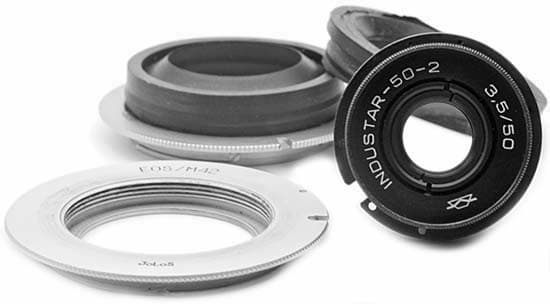

Элементы конструкции

Кроме объектива для самоделки понадобятся: адаптер для камеры (в нашем случае М42 под Canon) и резиновый сантехнический переходник.

Вместо адаптера можно посоветовать использовать штатную крышку для камеры, которая закрывает ее при снятом объективе. Сантехнический переходник подбирается так, чтобы он был достаточно гибок и по диаметру подходил под блок объектива.

Обычно бывает не просто найти подходящие друг к другу элементы конструкции. Но для Индустара все «совпало» очень хорошо. Ровная часть конструкции оптического блока (смотри фотографию ниже) с небольшим усилием вошла в резиновый переходник и получилась хорошая телескопическая система, фиксирующая в нужном положении и наклон оптического блока, и его выдвижение для целей фокусировки.

Индустар

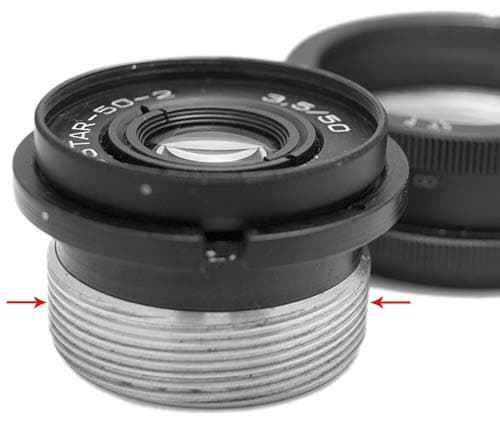

Оптический блок объектива Индустар с узлом фокусировки. Над фокусировочной резьбой именно та ровная часть, которая образует с резиновым переходником телескопический узел. Красными стрелками отмечена часть резьбы, которая должна быть спилена при использовании адаптера Canon-M42, чтобы стал возможным наибольший наклон оптической оси и максимальное заглубление оптического блока «в камеру», при котором он не задевает зеркала фотоаппарата.

После того, как все элементы конструкции подобраны, их следует подогнать друг к другу. У блока объектива отпилить лишнюю часть резьбы привода фокусировки, а от резинового переходника отрезать ровно столько, чтобы при установленном в него объективе были возможны наклоны, и достигалась фокусировка на бесконечность. Резиновый переходник приклеивается к переходнику под байонет (или крышке камеры).

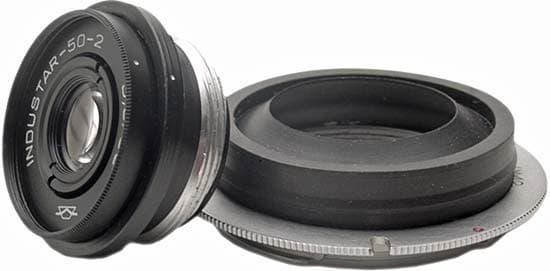

Индустар с «наклоном»

Элементы объектива.

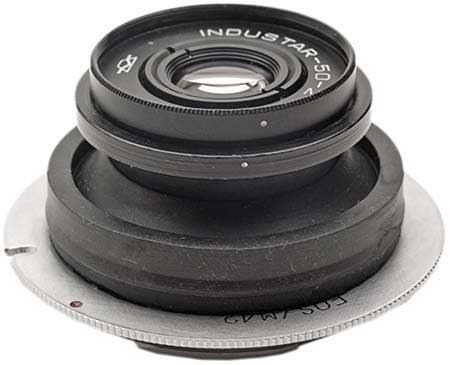

Индустар с «наклоном»

Объектив в рабочем состоянии.

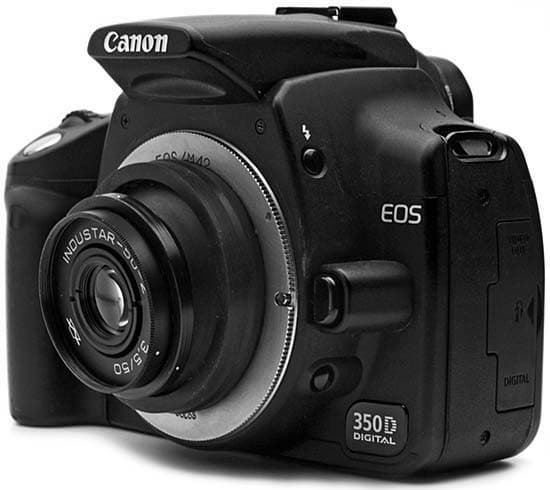

Индустар с «наклоном» на камере Canon EOS350D

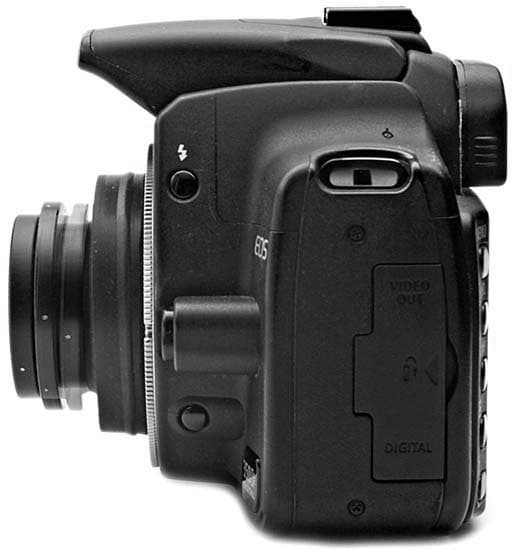

Объектив на камере Canon 350D. Приведены два снимка конструкции в режиме наложения. Видно, что оптический блок для фокусировки может перемещаться вперед и назад.

Примеры использования конструкции

Конструкция, при правильном подборе толщины гибкого резинового переходника, позволяет фокусироваться во всем диапазоне дистанций. Далее приведены примеры ее использования при съемке различных сюжетов.

Средние дистанции

В порядке сверху вниз:
1) открытая диафрагма, без наклона,
2) диафрагма закрыта на 3 ступени, без наклона, светочувствительность повышена на 3 ступени,
3) открытая диафрагма, наклон для получения хорошей резкости по всему полю кадра в глубину,
4) открытая диафрагма, наклон для получения минимальной глубины резкости.

Снимки

Большие дистанции

Различные направления и углы наклона оптической оси объектива позволяют выделить из окружающей среды требуемую «деталь» сюжета.

Снимки

Использование конструкции в макрорежиме

Для съемки в макрорежиме с самодельным объективом использовались удлинительные кольца Soligor для Canon.

В порядке сверху вниз:
1) открытая диафрагма, без наклона,
2) открытая диафрагма, наклон для получения большой глубины резкости по всему полю кадра,
3) открытая диафрагма, наклон для получения минимальной глубины резкости.

Во времена СССР был анекдот про «калибр» макарон. В случае нападения агрессора, мы могли бы быстро наладить производство патронов под АКМ на фабриках пищевой промышленности. Тогда не пришло в голову измерить диаметр макарон. В поисках подходящего гибкого переходника для конструкции объектива с наклоном пришлось «передумать» множество вариантов. Была даже идея сломать старый Zeiss Ikon, чтобы извлечь из него объектив и меха. Камеру спасло уважение к ней и сравнительно большое фокусное расстояние объектива — 75 мм. Подходящий резиновый переходник был обнаружен почти случайно. А его форма, позволяющая осуществлять фокусировку, была просто «подарком» судьбы. Хотелось бы верить, что, утверждая диаметры труб, ответственные лица учитывали возможность при необходимости наладить массовое производство объективов (или станки для объективов предполагали в случае повышения спроса на нефть и газ перевести на производство труб, что, в общем-то, и случилось).
