Radeon HD 7870 в исполнении Powercolor

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Уже традиционно напоминаем (из статьи в статью), что ПК (персональный компьютер) в силу своей открытой архитектуры позволяет совершенствовать и обновлять системный блок по частям, меняя комплектуюшие на более современные и с более высокой производительностью (если это не моноблок, конечно, где всё интегрировано). Поэтому перед тем, как принять решение о том, нужно ли менять именно видеокарту или какую-то иную составляющую системного блока, советуем прочитать наше «Руководство покупателя игровой видеокарты».

А если принято решение, что непременно надо обновить видеокарту, то следует иметь хоть какие-то знания по работе 3D-ускорителя, чтобы правильно выбрать, а потом и настроить новый акселератор. Неопытным читателям мы советуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются.

Справочник по AMD Radeon HD 7xxx

Справочник по Nvidia Geforce GTX 6xx

В этом материале мы расскажем о серийно выпускаемом ускорителе на базе Radeon HD 7870 из серии PCS компании TUL (выпускающей свою продукцию под маркой Powercolor). Видеокарта интересна необычным сочетанием частот работы.

Платa

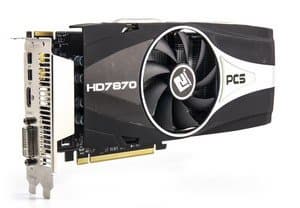

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 7950 LE (Tahiti LE)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 975 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1500 (6000) МГц (номинал — 1200 (4800) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 20/975 МГц (номинал — 20/1000 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 1280
  • Число блоков текстурирования: 80 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 255×100×36 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 171/57/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware) возможен ТОЛЬКО С АНАЛОГИЧНОЙ КАРТОЙ!

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB.

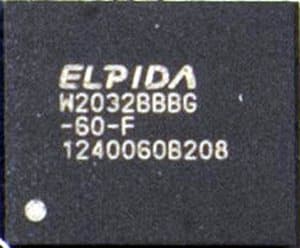

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

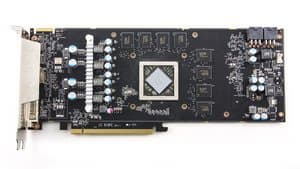

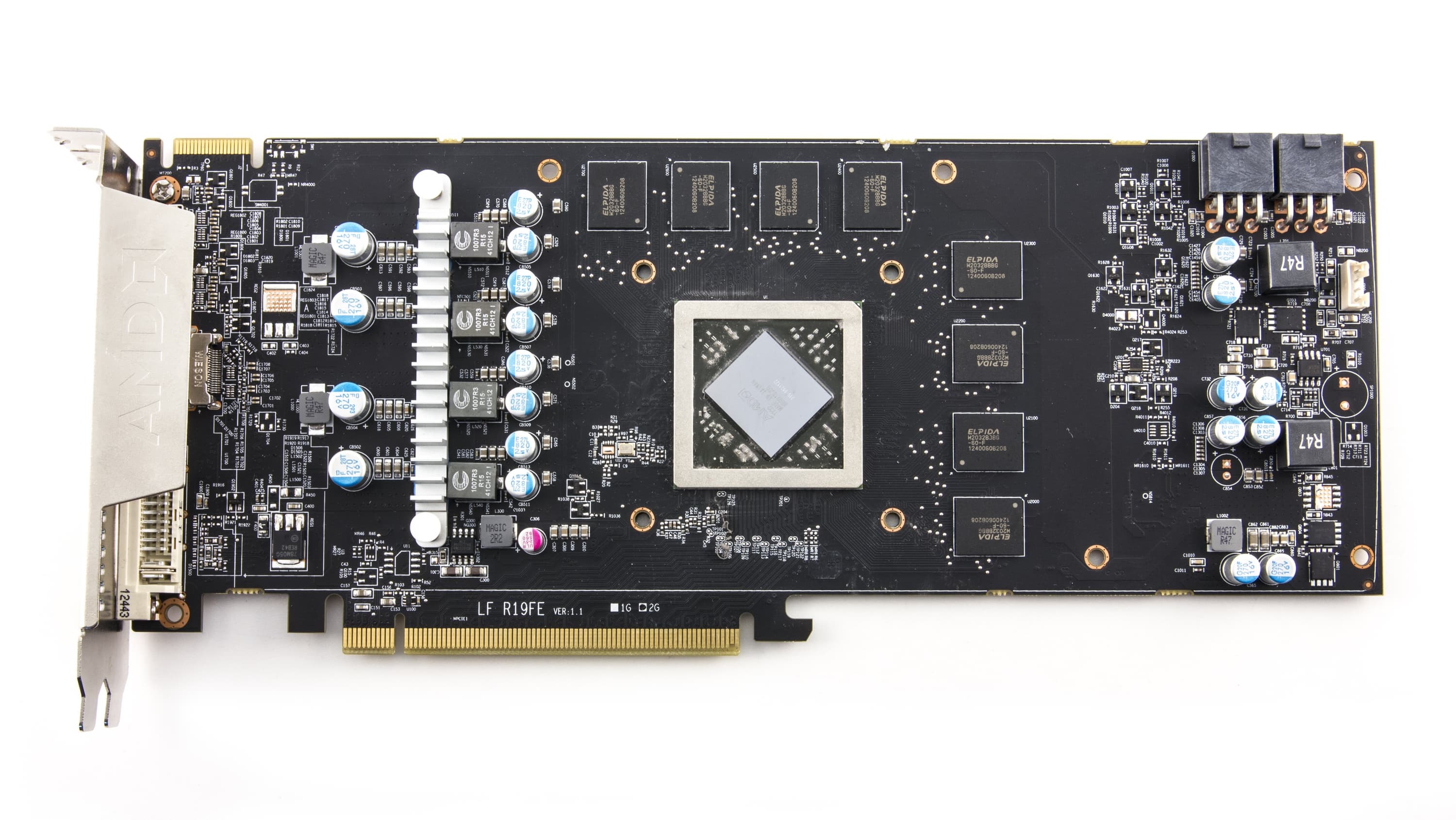

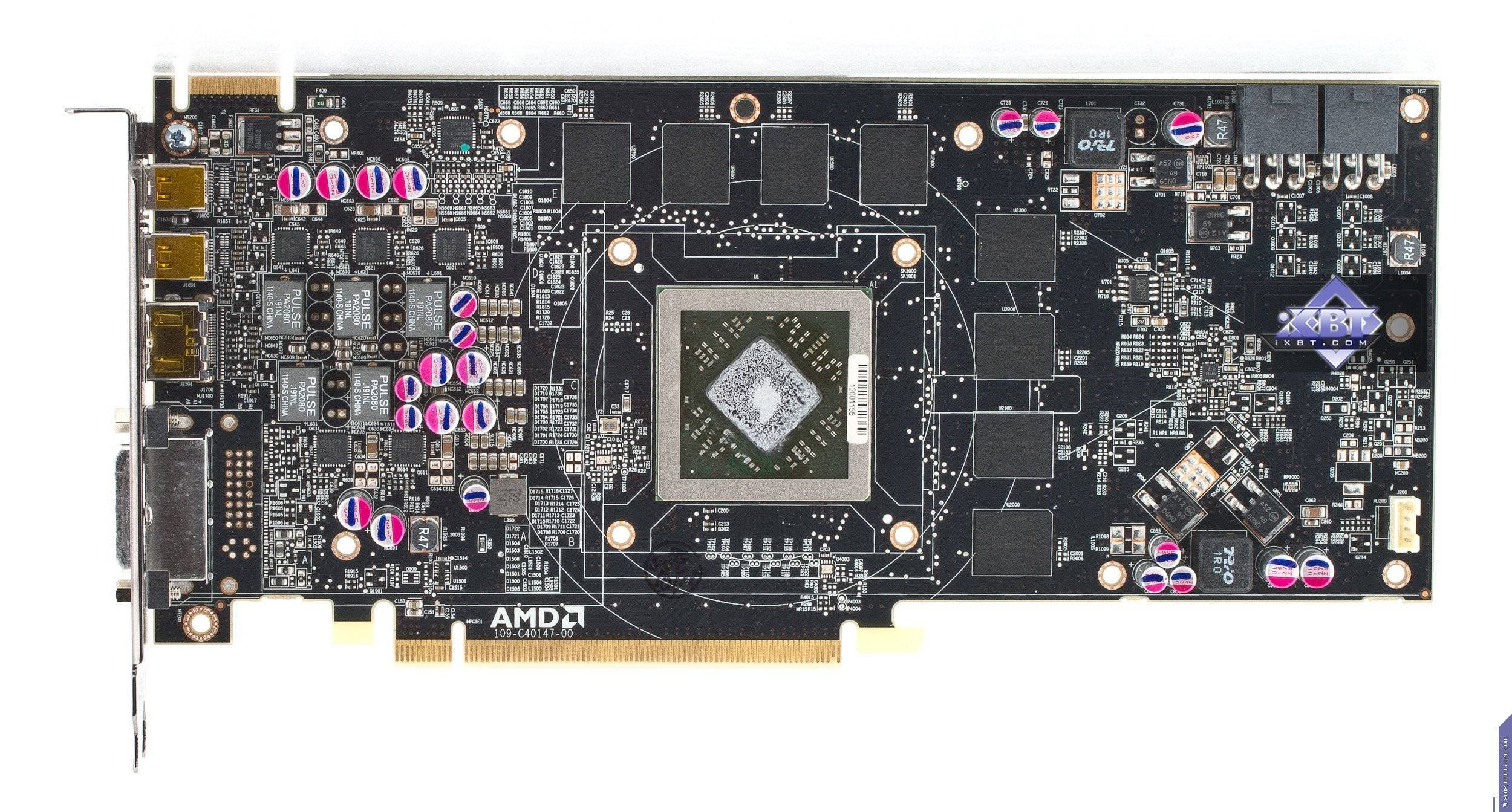

Сравнение с эталонным дизайном, вид спереди
Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870

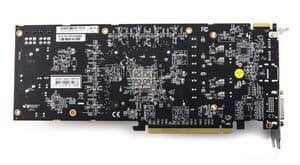

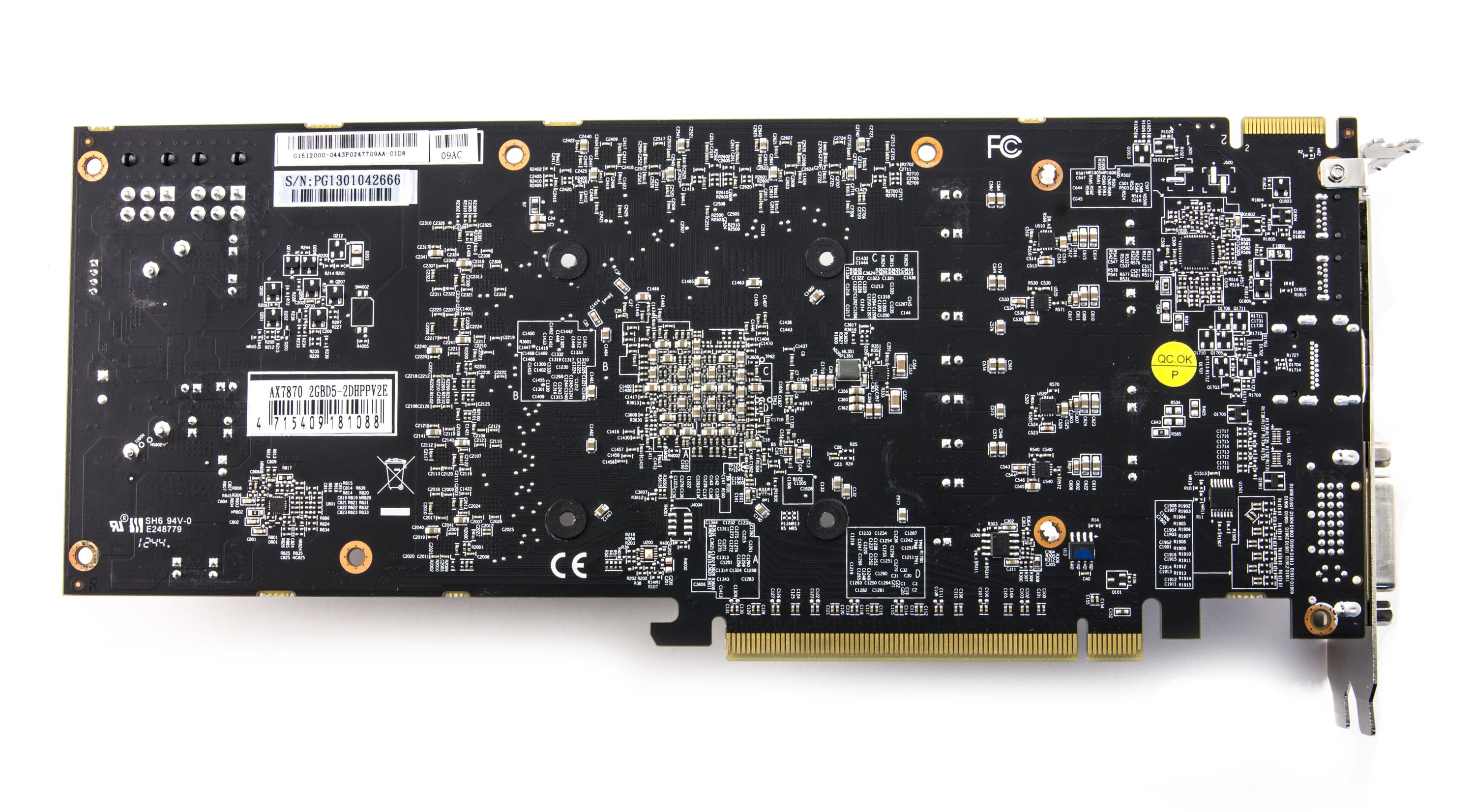

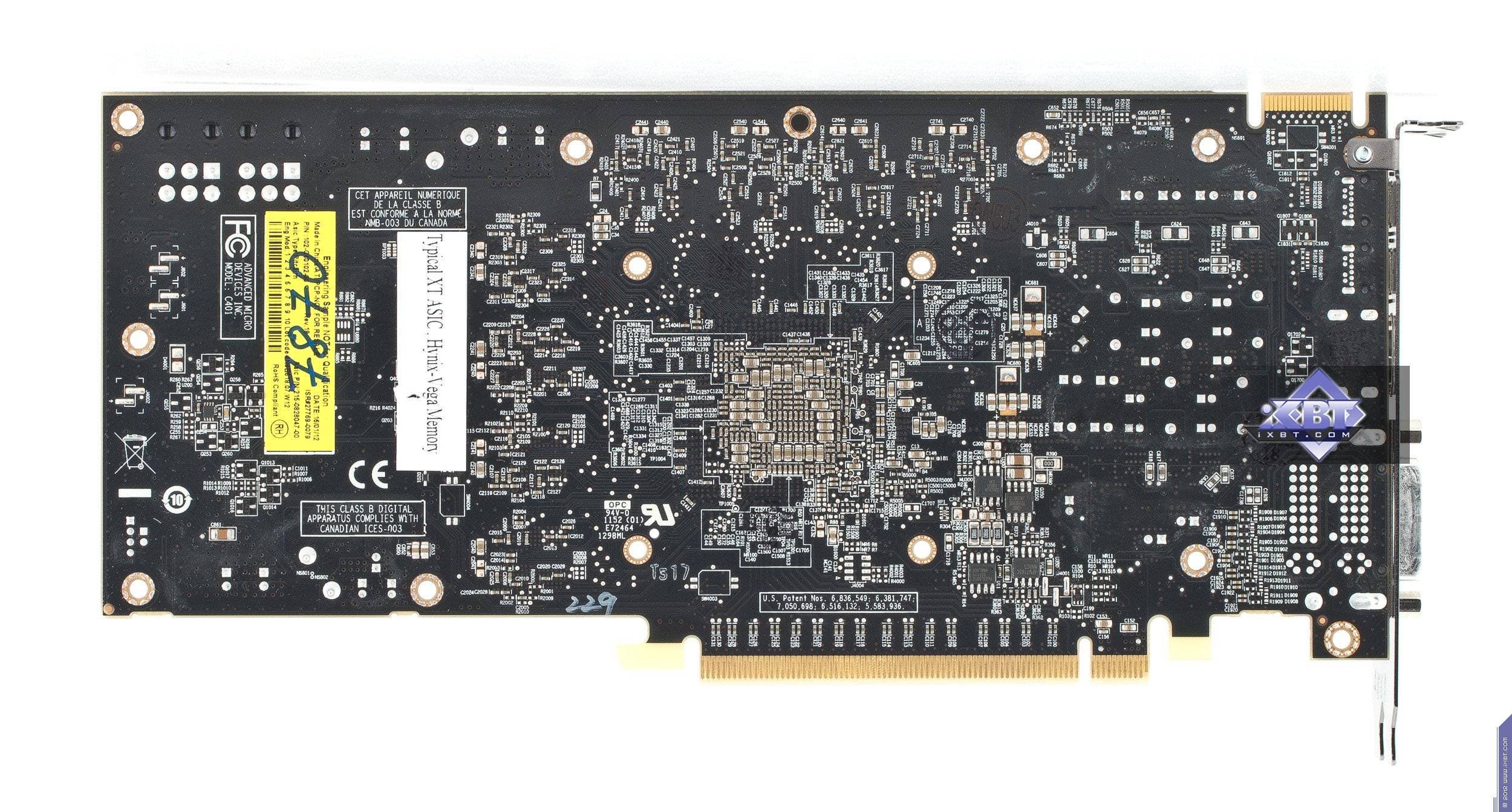

Сравнение с эталонным дизайном, вид сзади
Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 7870

Глядя на карту, сразу можно догадаться, что означают буквы EZ в суффиксе названия карты. Это от слова easy (широко известный способ замены этого англоязычного слова на две буквы). Easy — значит «легко». Да, действительно, дизайн карты Powercolor говорит о том, что к нему подошли именно легко. Он более упрощенный, чем эталонный. Даже система питания стала не пяти-, а четырехфазной. Собственно, учитывая необычное соотношение частот, очевидно, что данная карта явно не для оверклокеров. Потому и незачем усложнять ее дизайн. По частотам: по сути мы впервые за много лет сталкиваемся со случаем, когда частота ядра у карты НИЖЕ, чем у референс. Пусть всего 25 МГц (на производительности почти не скажется), но все же минусом, а не плюсом, как обычно. Впрочем, все вообще не так: перед нами карта, названная 7870, но при этом основана на сильно обрезанном ядре 79xx (tahiti). Это можно заметить по размеру кристалла. По сути в ход пущены обрезки (отбраковки) от tahiti, установленные на PCB с 256-битной шиной (с урезанием контроллера памяти). Обратим внимание на то, что частота работы памяти резко повышена относительно 7870: карта укомплектована более быстрыми микросхемами. Что увеличило ПСП. Забегая вперед, скажу, что ПСП оказалась критичной в высоких разрешениях, где продукт Powercolor показал даже более высокую производительность, нежели референс-карта.

Из-за того, что карта базируется на Tahiti, причем особом ядре, CrossFire X возможен только в сочетании с аналогичной картой (возможно сочетание с 7950/7970, но гарантии нет).

Набор гнезд стандартный для Radeon HD 78xx: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 HDMI и 2 DisplayPort (мини-формат). Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными гнездами приема. Без переходников можно подключить только два монитора с DP.

Видеокарта требует дополнительного питания в виде двух 6-пиновых гнезд.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

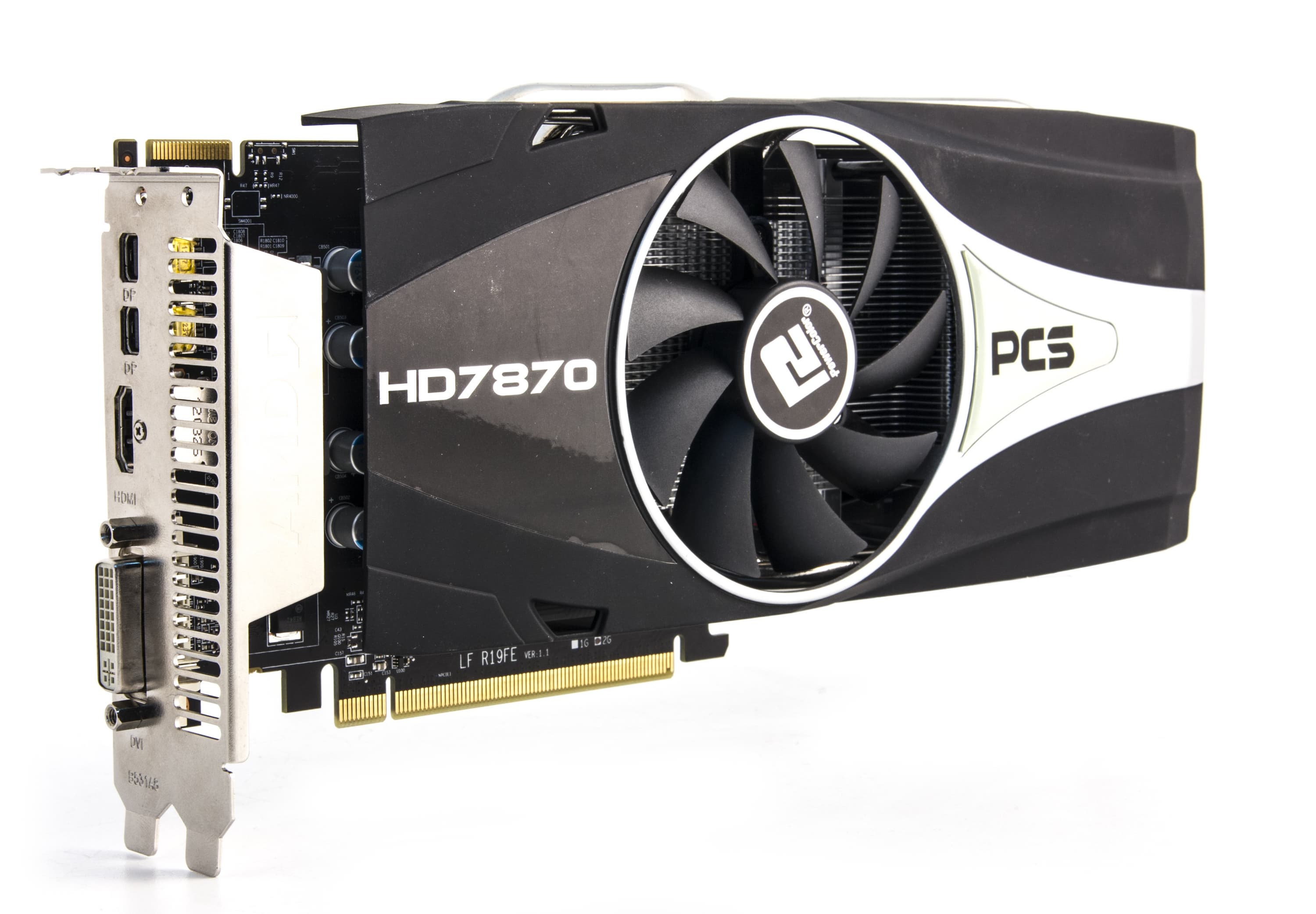

О системе охлаждения.

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E

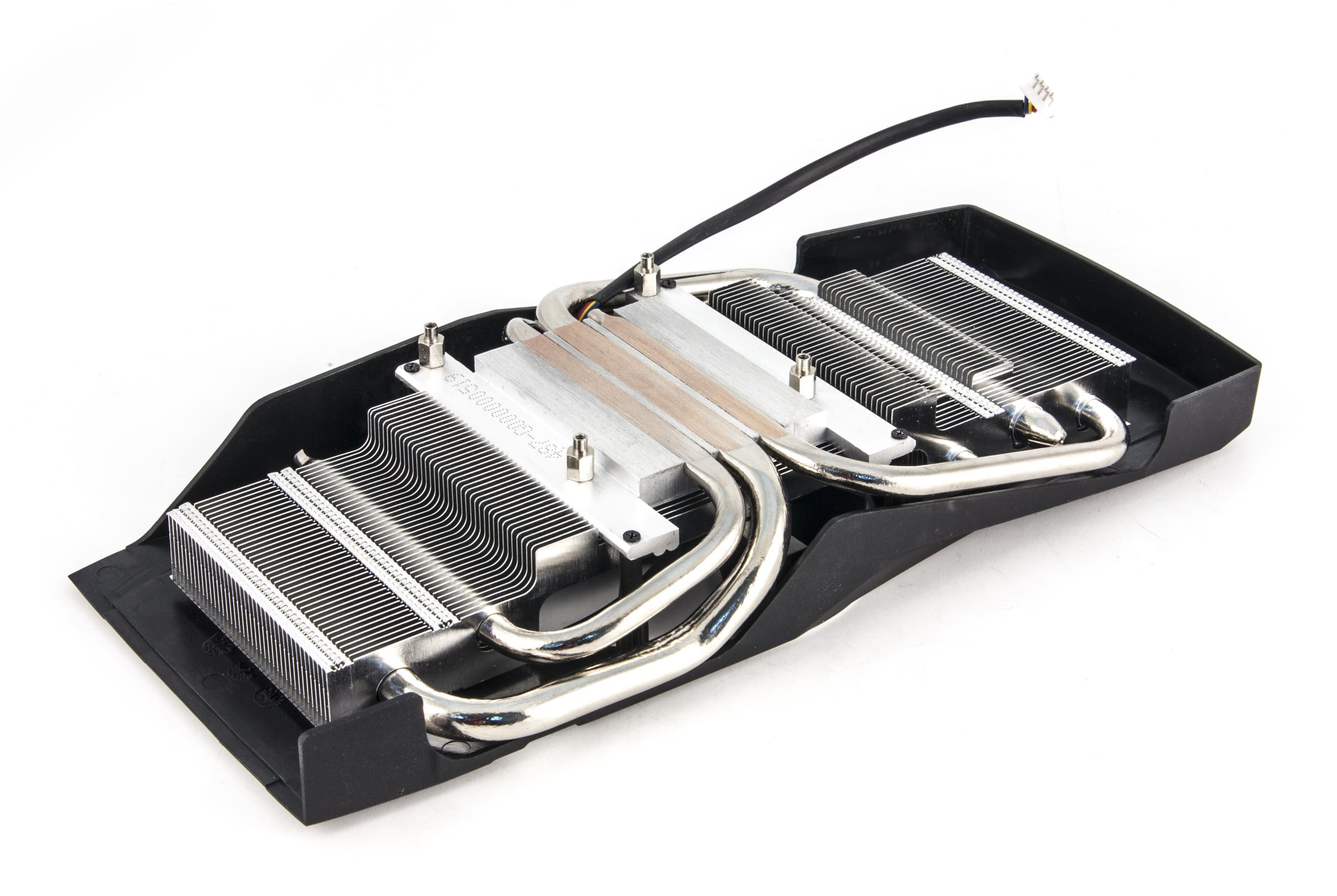

Основой СО является массивный радиатор, который в своем основании, прижимающемся к ядру, имеет впрессованные тепловые трубки. Поэтому тепло достаточно легко разносится по ребрам радиатора.

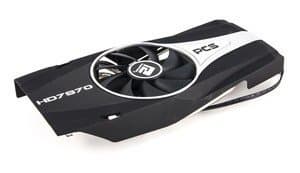

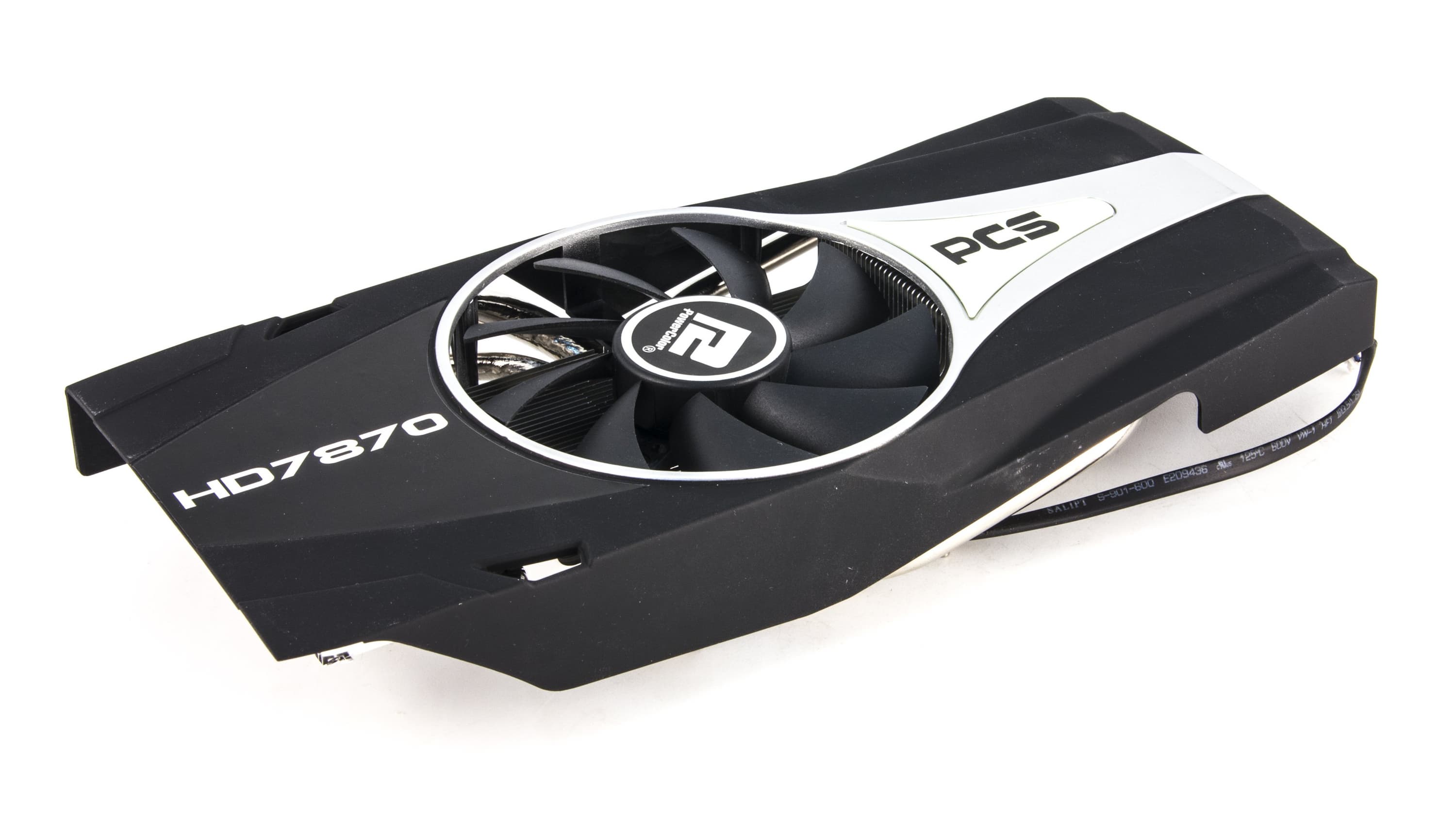

Сверху радиатор прикрыт кожухом с одним большим вентилятором в центре. Микросхемы памяти без охлаждения.

Несмотря на то, что максимальная частота вращения вентилятора достигает 2000 оборотов в минуту, качество изготовления и конструкция таковы, что шума почти нет.

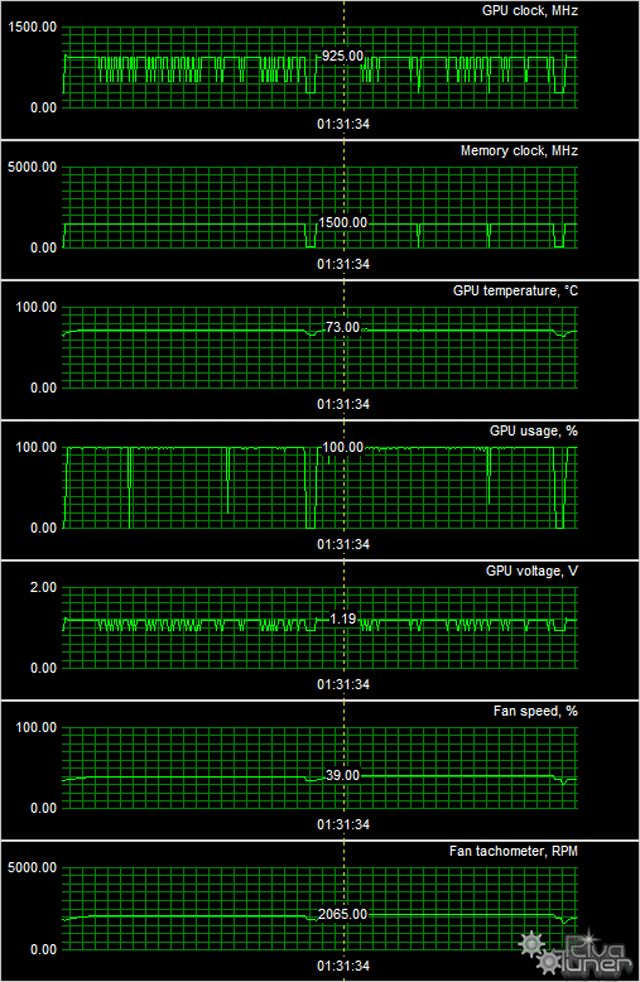

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 74 градуса, что для такого рода ускорителя является отличным результатом.

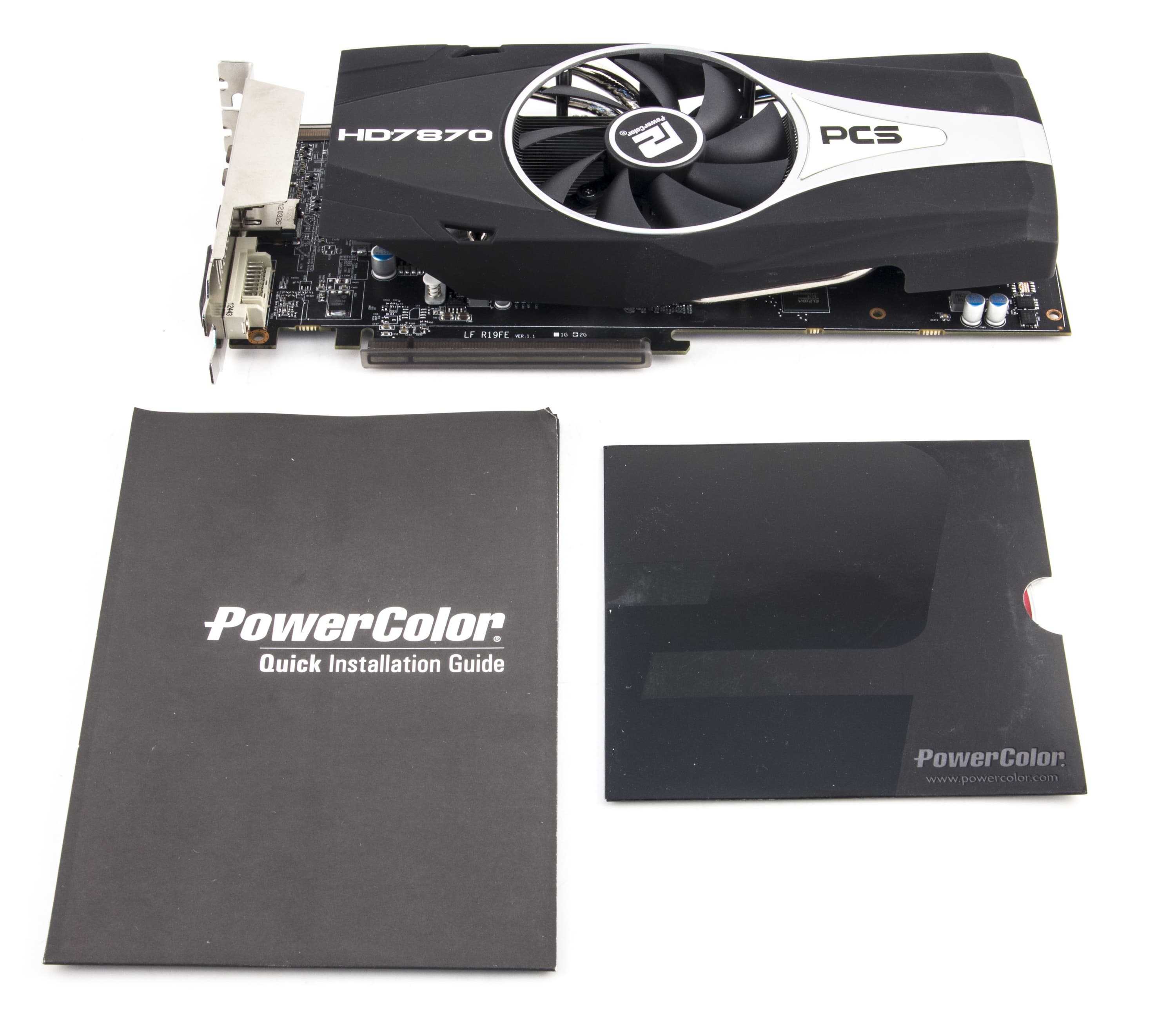

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E
Мы видим базовый комплект без моста CrossFire (весьма скромный комплект поставки).

Упаковкa.

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full-Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.3 beta3; Nvidia версии 314.14

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. Total War: Shogun2
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. DiRT Showdown
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36-ти ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
16GTX 660 Ti 2048 МБ, 915—1030/6000630203311
18Powercolor HD 7870 2048 МБ, 975/6000570237241
19HD 7870 2048 МБ, 1000/1000/4800560216259
21GTX 660 2048 МБ, 993—1053/6000530221240

Обратим внимание, что на текущий момент у Radeon HD 7870 нет четко выраженного конкурента с той же ценой. GTX 660 — чуть дешевле, GTX 660 Ti — чуть дороже. Поэтому рассматриваемая нами карта находится между вышеуказанными картами как по цене, так и по производительности, что является совершенно логичным. Также любопытно отметить, что в целом продукт Powercolor обошел по производительности эталонную карту HD 7870, имея при этом частоту работы ядра чуть ниже. Все же повышенная ПСП у карты Powercolor сыграла свою решающую роль!

А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
06Powercolor HD 7870 2048 МБ, 975/6000237570241
10GTX 660 2048 МБ, 993—1053/6000221530240
12HD 7870 2048 МБ, 1000/1000/4800216560259
15GTX 660 Ti 2048 МБ, 915—1030/6000203630311

Протестированная нами карта прочно заняла первое место благодаря привлекательной цене. Мы видим, что пока цена у GTX 660 ниже, чем у Radeon HD 7870 в целом, потому GTX 660 выше по полезности. Однако конкретно у Powercolor 7870 EZ цена оказалась настолько ниже, чем в среднем по семейству HD 7870, что это дало карте возможность захватить лидерство.

Итак:

Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E — очень привлекательный ускоритель почти топового семейства Radeon. Имеет прекрасную систему охлаждения, благодаря которой шума от карты почти нет. А за счет упрощенной разводки PCB удалось снизить себестоимость продукта, что прямо сказалось на финальной цене. Впрочем, себестоимость снижена еще и потому, что использовано ядро Tahiti из числа отбраковок (а такие чипы стоят копейки). В результате внутри своей группы это самый полезный на сегодня ускоритель, выдаюший максимум функциональности на каждый потраченный на него рубль.

Данный продукт рекомендуется покупать обычным потребителям, но он не для оверклокеров. Впрочем, наши исследования показали, что ускоритель может стабильно работать на частоте по ядру 1050 МГц, что уже дает возможность говорить о приближении к HD 7950 по производительности. Это своеобразная расплата за обрезание Tahiti. Удивляет политика AMD, которая могла бы ввести продукт типа Radeon 7930. Впрочем, как показали тесты, разница между этим изделием и обычным HD 7870 крайне невелика.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за май 2013 года) получила награду карта:

  • Powercolor Radeon HD7870 EZ Edition 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 7870 — $142(8) GTX 660 Ti — $309(2)
HD 7870 — $142(8) GTX 660 — $200(12)
Powercolor 7870 EZ — Н/Д(0) HD 7870 — $142(8)


Благодарим компанию Powercolor Russia и лично Татьяну Шеламову

за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D-Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
