MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E
Содержание
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Лето заканчивается, вот уже и дожди, и первые листопады, и птицы все молчат, лишь иногда синица скрипучим голосом выдаст свой смешок (и это уже не её весенний звонкий колокольчик). По ночам становится прохладно, неумолимо снижаются температуры в наших квартирах и домах. А это значит, что вскоре мощным системным блокам с не менее производительными ускорителями 3D-графики будет комфортнее работать, ибо внешние условия станут своего рода дополнительными охладителями тех самых разгоряченных ядер, которые мы так любим обсуждать и обозревать.
Несмотря на то, что сегодня мы будем изучать продукты не из топового сегмента, а чуть пониже, из средне-производительного сектора, все равно они также могут нагреваться не меньше, а следовательно, и выделять тепло в системные блоки и потом в помещение. Ну своего рода тоже грелки.
Итак, Radeon HD 7850/7870. Это семейство уже продемонстрировало нам великолепные свойства, догоняя на повышенных частотах даже более старшие и дорогие решения. Сегодня у нас на повестке дня два ускорителя: от MSI и AFox. Мы уже ранее изучали HD 7870 компании MSI, однако то была модификация TwinFrozr, а в этот раз — Hawk, что в классификации MSI означает относящийся к серии для оверклокинга. Карта AFox примечательна тем, что имеет узкую СО, занимающую всего 1 слот в системном блоке. Что дают обоим продуктам их особенности, посмотрим дальше.
Платы

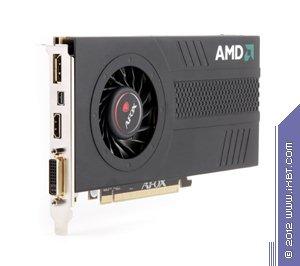

| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |
|---|---|
|  |
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |
|  |
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |
|---|---|

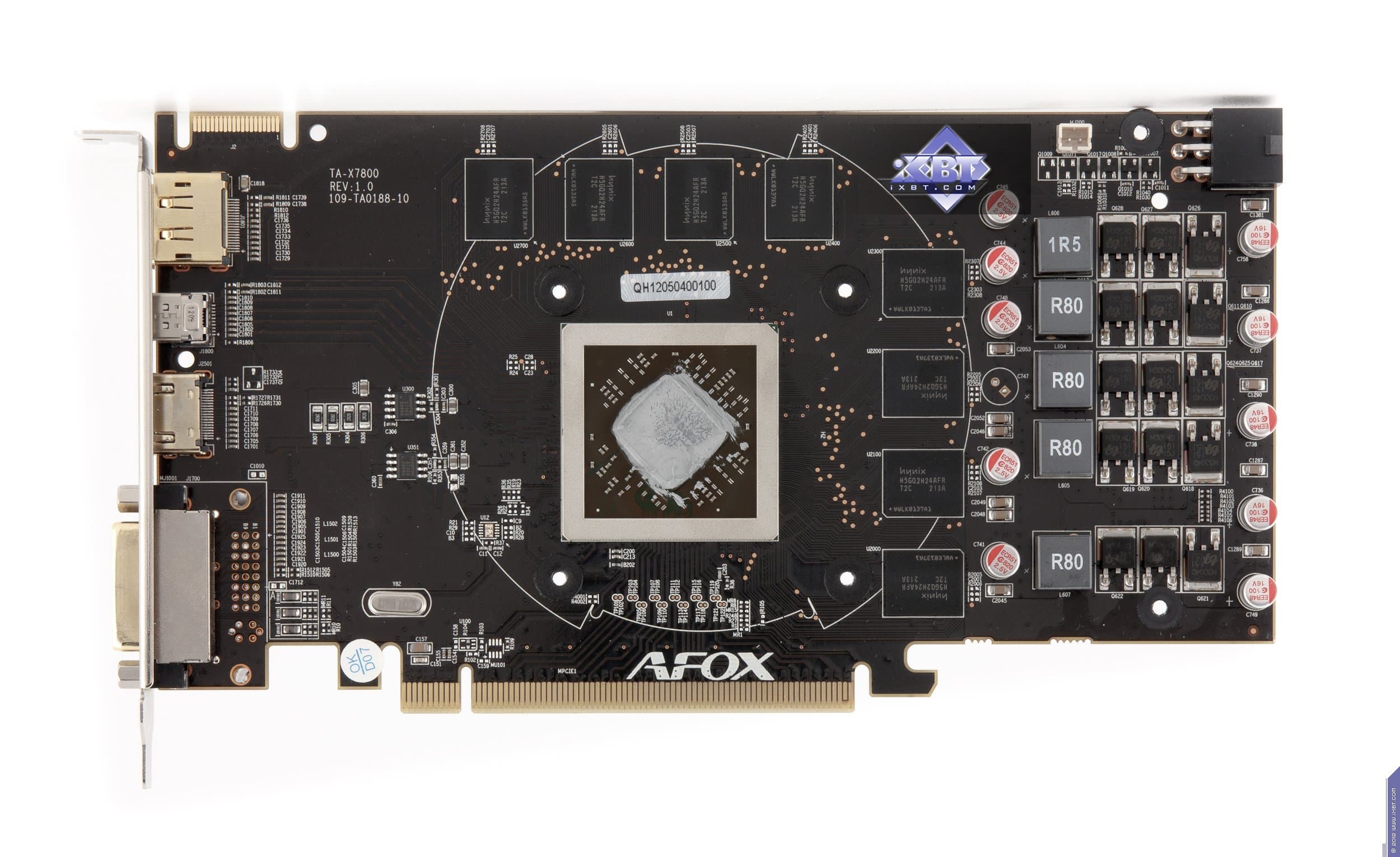

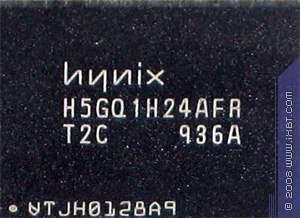

Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. |  |

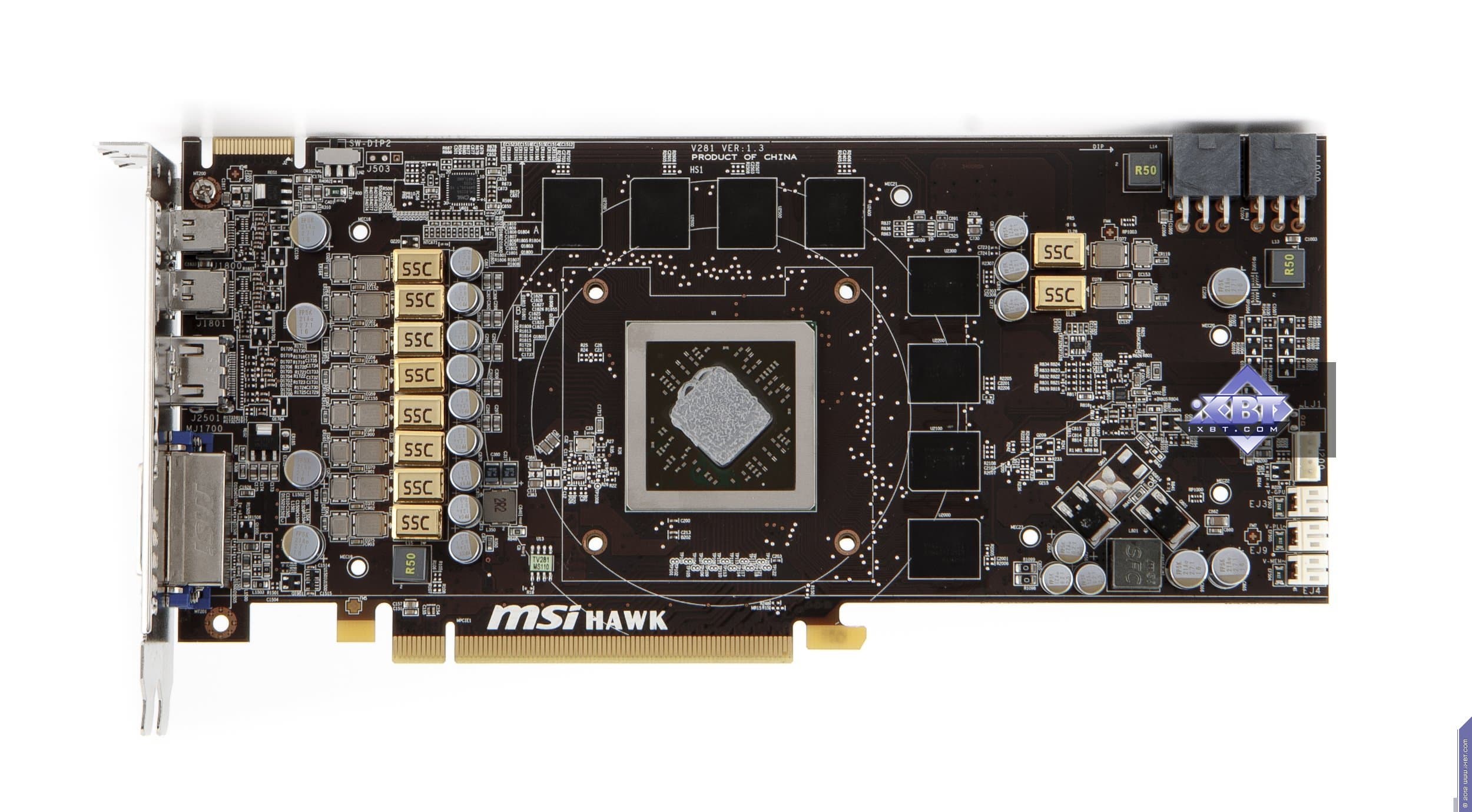

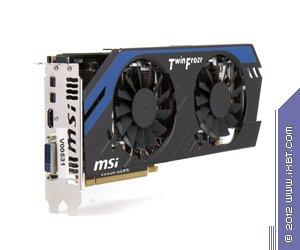

| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц. | |

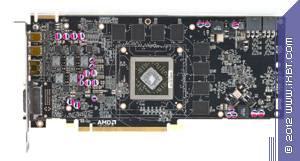

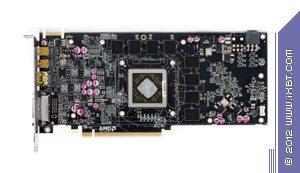

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | Reference card AMD Radeon HD 7850 |
 |  |
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7870 |
 |  |

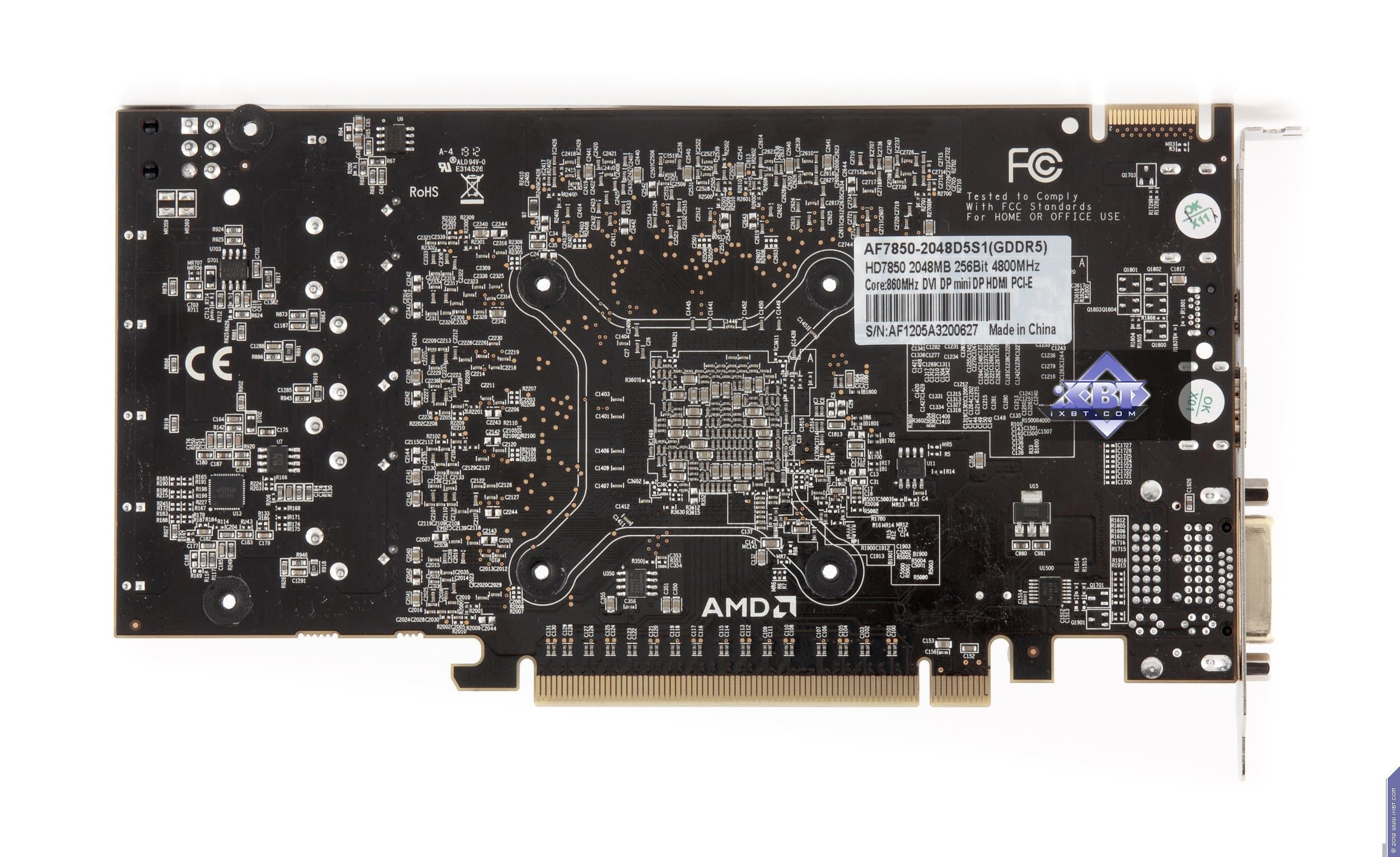

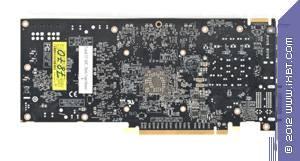

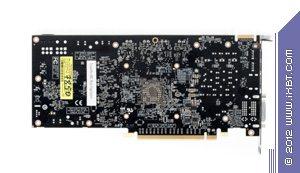

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

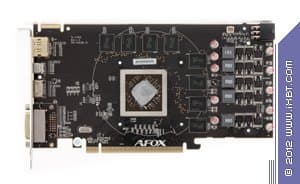

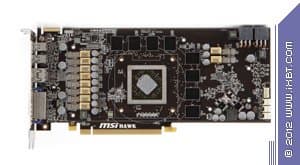

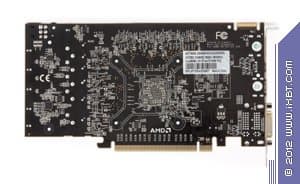

| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | Reference card AMD Radeon HD 7850 |
 |  |

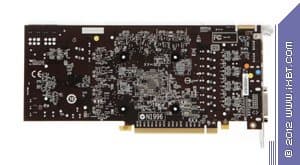

| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon HD 7870 |
 |  |

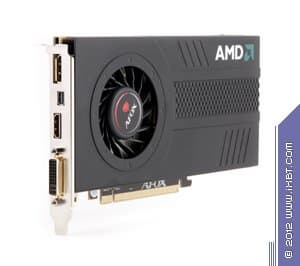

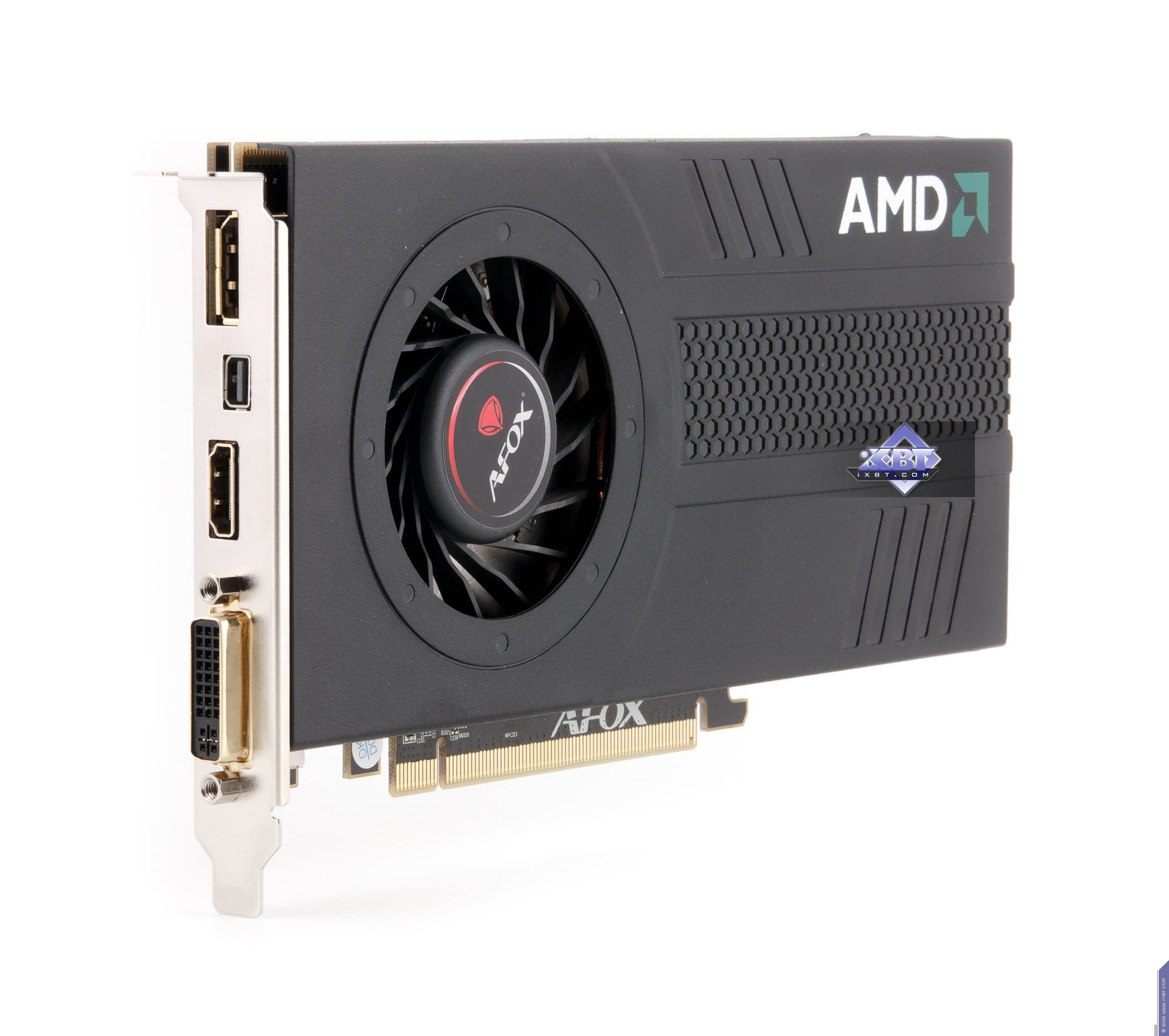

Начнем с продукта AFox. Очевидно, что это продукт полностью собственного производства, включая дизайн. Впрочем, референс-карта основана на аналогичной от старшего HD 7870 (без монтажа некоторых комплектующих, требуемых для поддержки более мощного ядра), поэтому странно думать, что все партнеры AMD будут выпускать 7850 на основе этого более дорогого дизайна. Вот и компания AFox выпустила свою PCB, которая короче и проще, чем референс. Блок питания перенесен на хвост печатной платы, система питания осталась по сути такой же 4-фазной для GPU. Претерпел изменения и набор гнезд вывода: имеем один DP в полноформатном виде и один mini-DP вместо двух DP в формате mini. Кроме того, имеется одно гнездо DVI (Dual-Link, совместимое с выводом на VGA и HDMI через специальные адаптеры) и полноформатный HDMI.

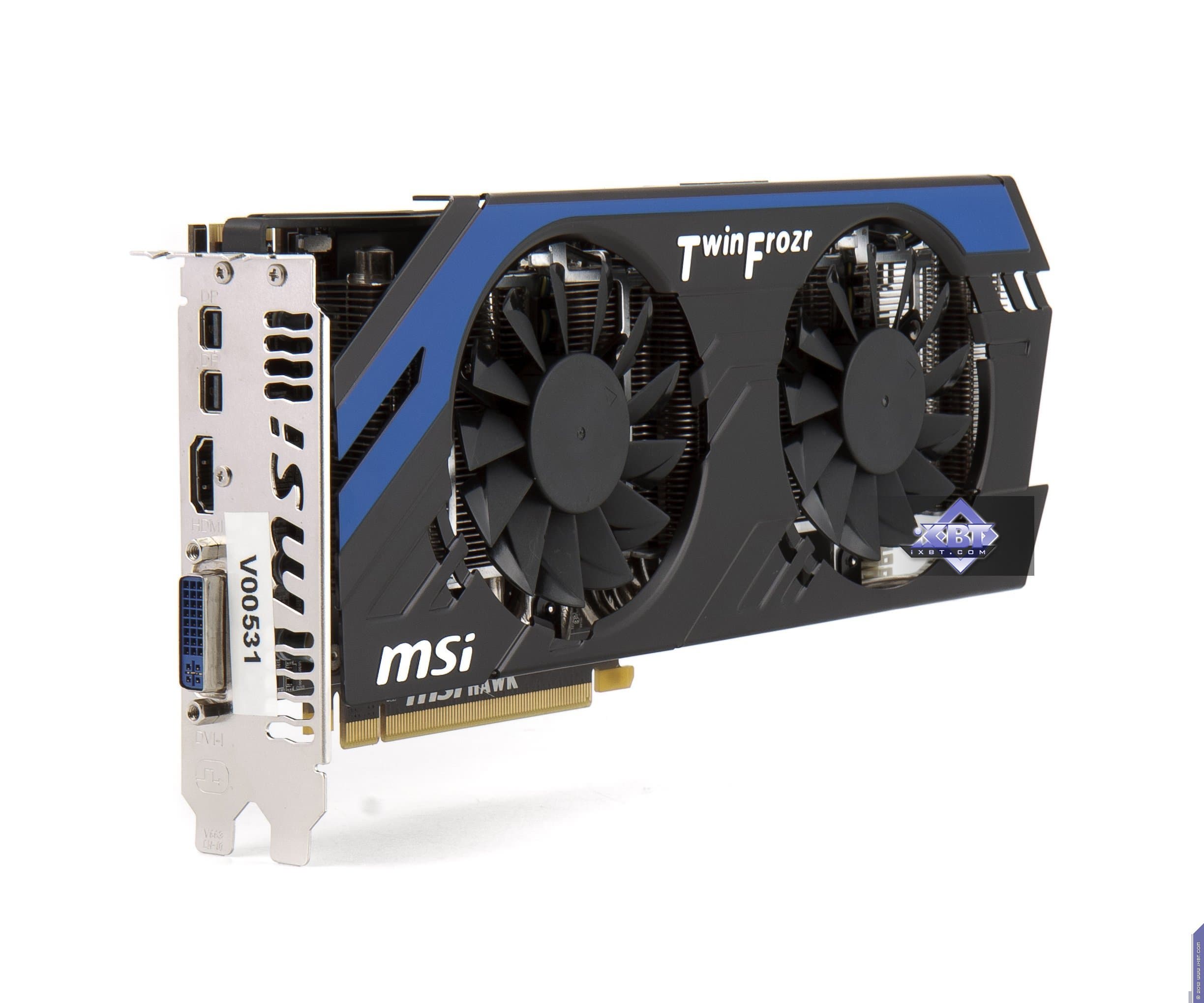

Ускоритель MSI также плод кропотливой работы инженеров этой компании. Внешне он немного схож с референс-картой, однако имеются очень существенные отличия в системе питания, которая стала 8-фазной (против 5-фазной у эталонного дизайна), и также есть 2 фазы питания на микросхемы памяти. Это все дает большие возможности для гибкой настройки работы карты в режиме разгона, что, конечно, явно понравится оверклокерам. Есть и еще одна изюминка для любителей разгона, но о ней позже. Продукт обладает стандартным набором гнезд вывода: одно гнездо DVI (Dual-Link, совместимое с выводом на VGA и HDMI через специальные адаптеры), одно HDMI (полноформатное) и два mini-DP.
Мониторы старых выпусков с подключением через d-Sub (VGA-гнездо трапециевидной формы) можно использовать через специальные адаптеры-переходники DVI-to-d-Sub. У обеих карт имеется по одному DVI-разъему, поэтому подключить два монитора с d-Sub не получится.
Также видим, что обе карты имеют по одному гнезду HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком). Помимо того, имеются и гнезда вывода DP (но требуется переходник с мини-формата). Следует отдельно отметить возможности AMD Eyefinity по выводу картинки на до четырех мониторов одновременно. Разумеется, для 7850 это вряд ли актуально, потому что производительность ускорителя будет крайне мала и ниже играбельного уровня на таких огромных разрешениях.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления
- 2048×1536@85 Гц — по аналоговому интерфейсу
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)
Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.
Надо особо отметить, что обе карты требуют дополнительного питания: 7870 — двумя 6-контактными разъемами, а для 7850 достаточно одного такого «хвоста».

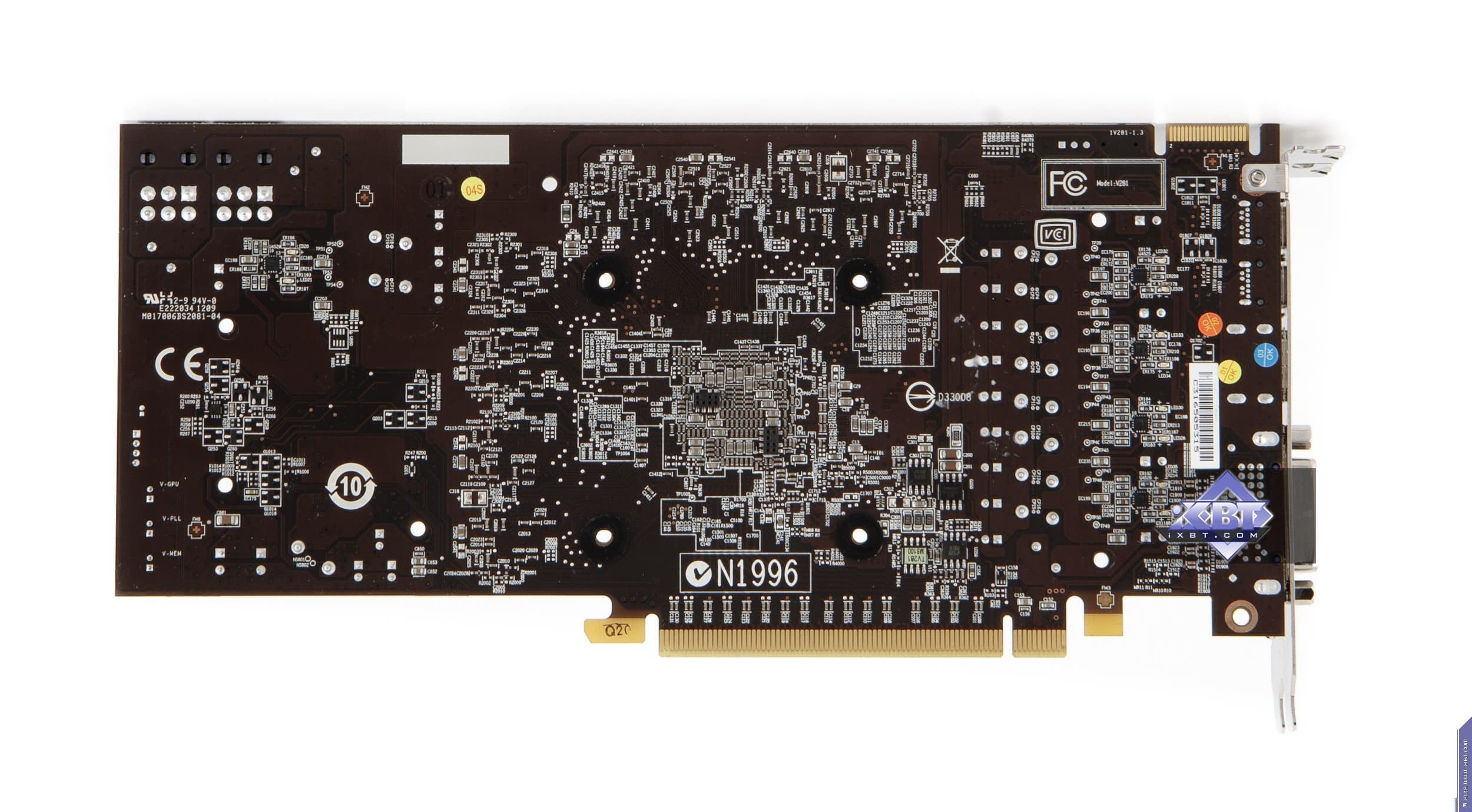

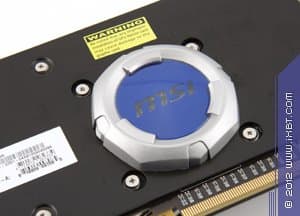

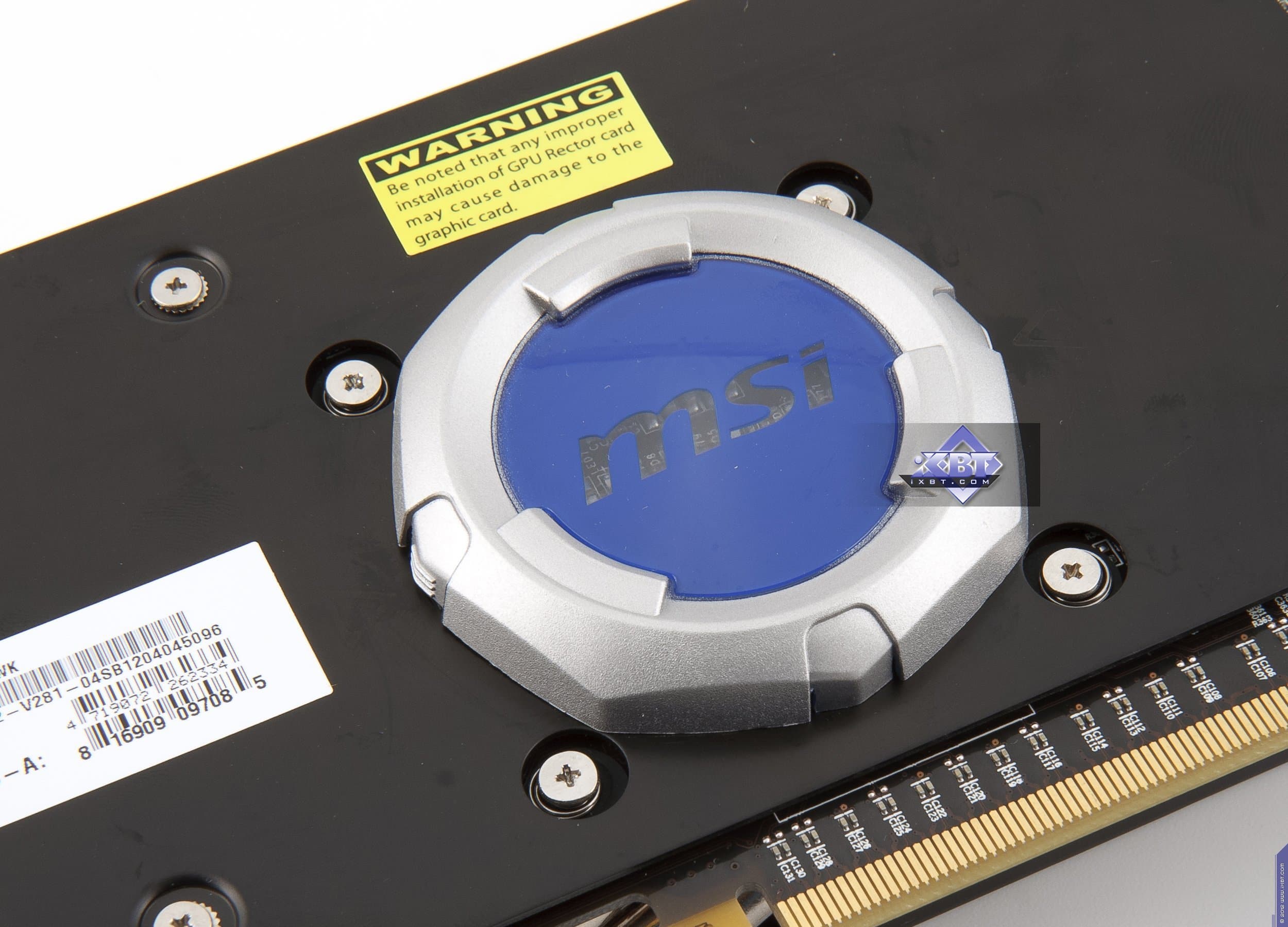

Теперь про изюминку карты компании MSI. С оборотной стороны в центре карты, прямо напротив ядра установлен этакий «набалдашник», который делает карту в целом шире (выше в списке характеристик ширина карты показана БЕЗ учета этого элемента, так как он расположен сзади и не влияет на то, сколько слотов занимает карта в целом). Поэтому следует это учитывать, так как есть системные платы, у которых радиаторы чипсетов расположены прямо перед первым слотом PCI-E, и видеокарта с таким расширением может просто физически не уместиться.
Это устройство называется GPU Reactor. Да-да, типа управителя графическим процессором.

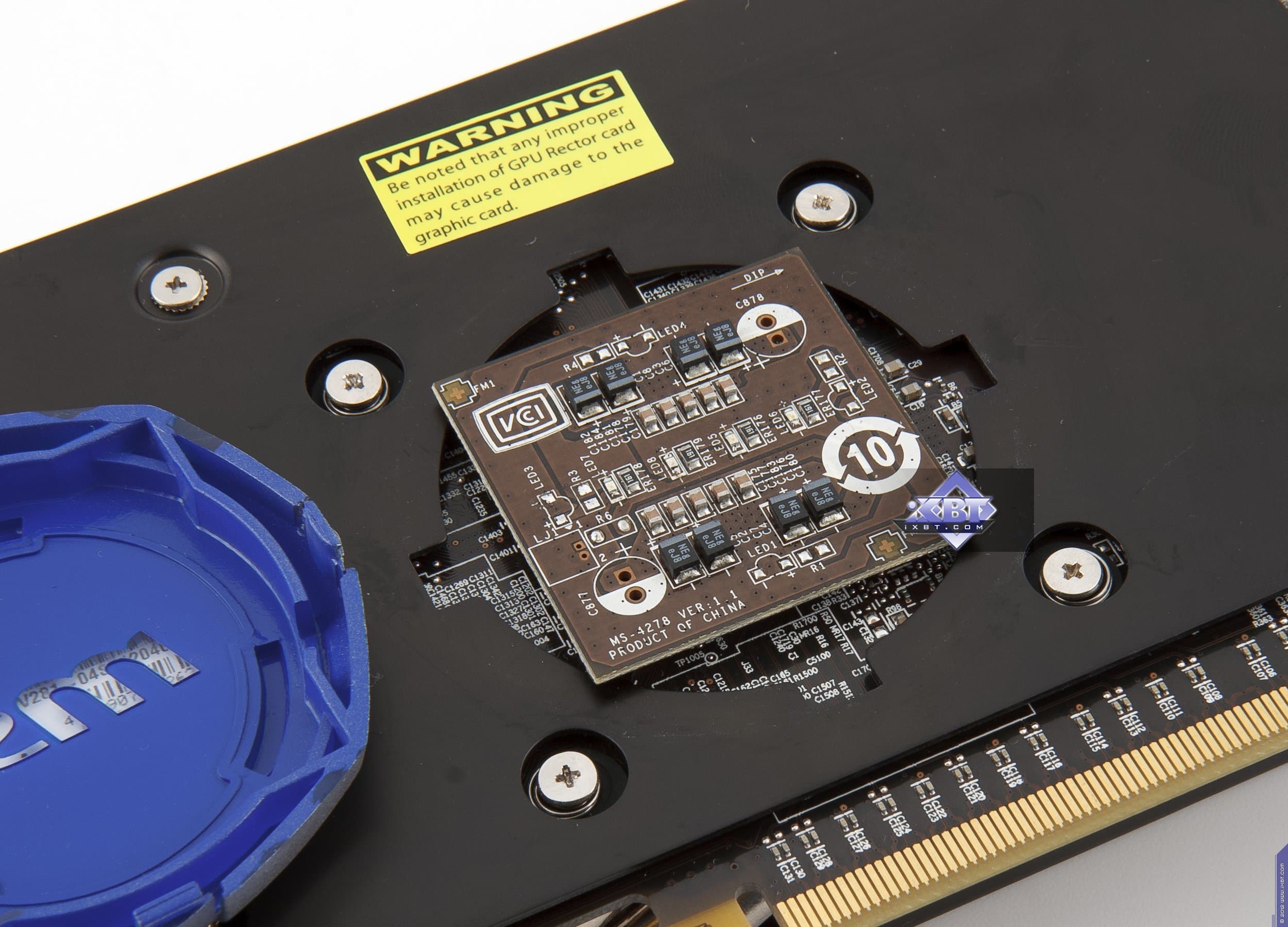

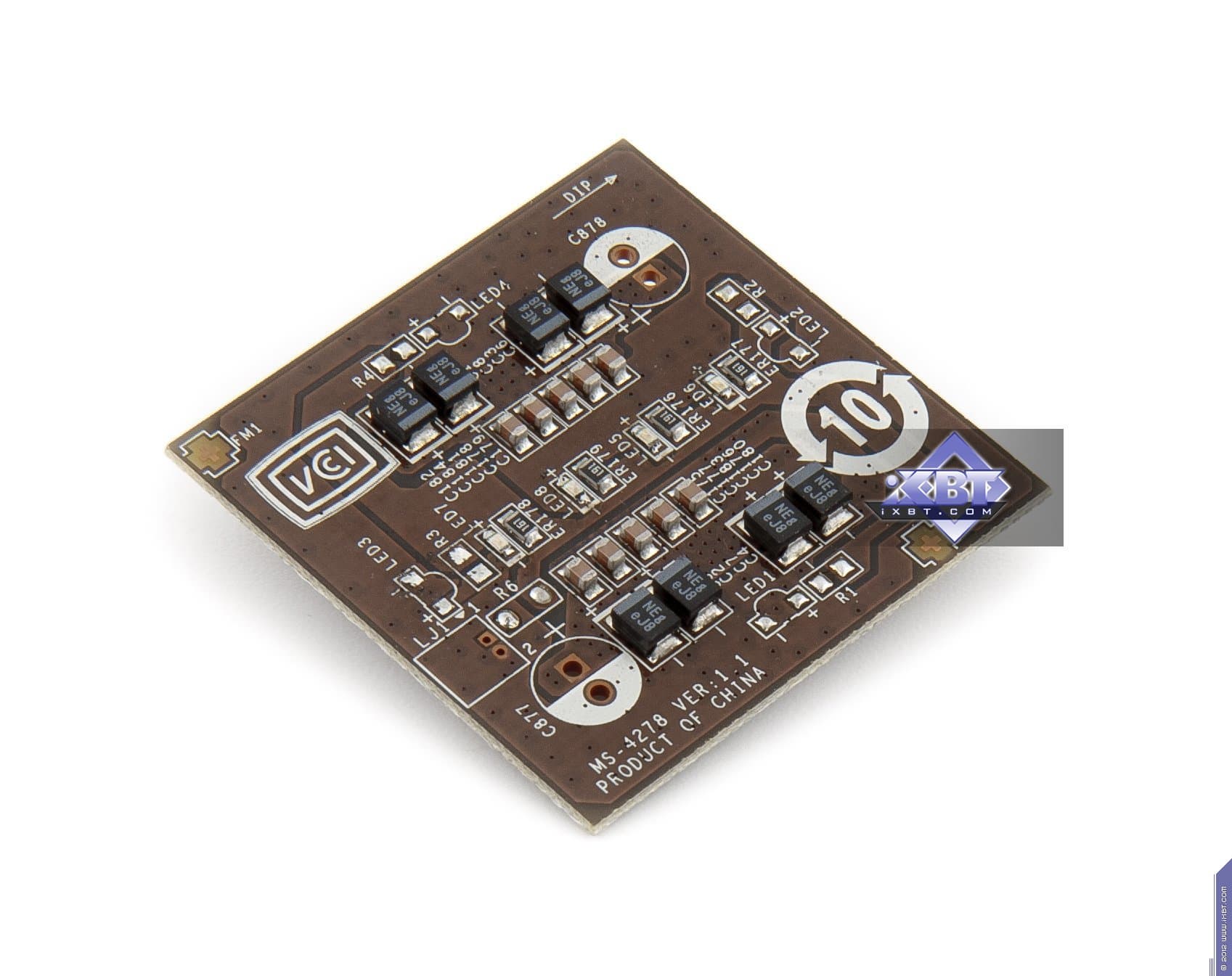

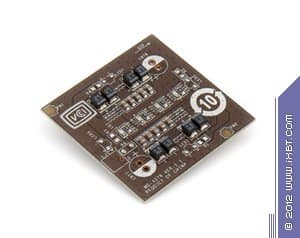

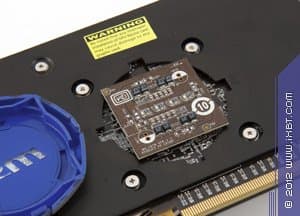

Представляет собой небольшую плату, вставляемую в два специальных разъема на основной PCB. Сверху плата защищена округлым кожухом. Декларируется, что GPU Reactor разблокирует ограничения по подъему частот и планки энергопотребления, заложенные в BIOS, поставляемый AMD, а также имеющиеся в самом GPU. Есть сведения, что на аналогичных картах на базе 7850 это устройство разблокирует и урезанные в ядре блоки. Разумеется, к 7870 это не относится, все аппаратно возможные блоки и так задействованы.
При этом не нужны никакие особые утилиты и драйверы. Просто любой утилитой разгона поднимаем частоты, и автоматически поднимутся все нужные планки. В частности, MSI Afterburner (эта утилита представляет собой современную инкарнацию общеизвестного RivaTuner, так как автор обеих программ один и тот же: Алексей Николайчук AKA Unwinder) позволяет поднять частоты до беспрецендентного уровня, при этом вольтажи поднимаются автоматически. Вышеупомянутая программа позволяет управлять и напряжением для тех, кому автоматический режим покажется недостаточным.
У меня видеокарта MSI заработала на частоте ядра в 1200 МГц (против 1000 МГц у референс-карты и 1100 МГц у данной карты по умолчанию). Это просто фантастика! Продукт на 7870 не только обошел 7950, но и вплотную приблизился к 7970! Сравнивая цены на все эти ускорители, выводы напрашиваются сами собой.
О системах охлаждения.
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|

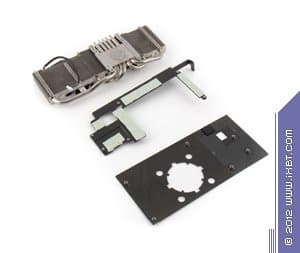

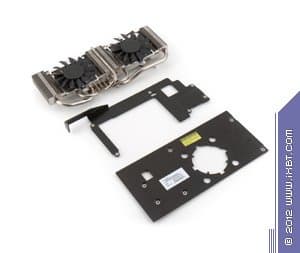

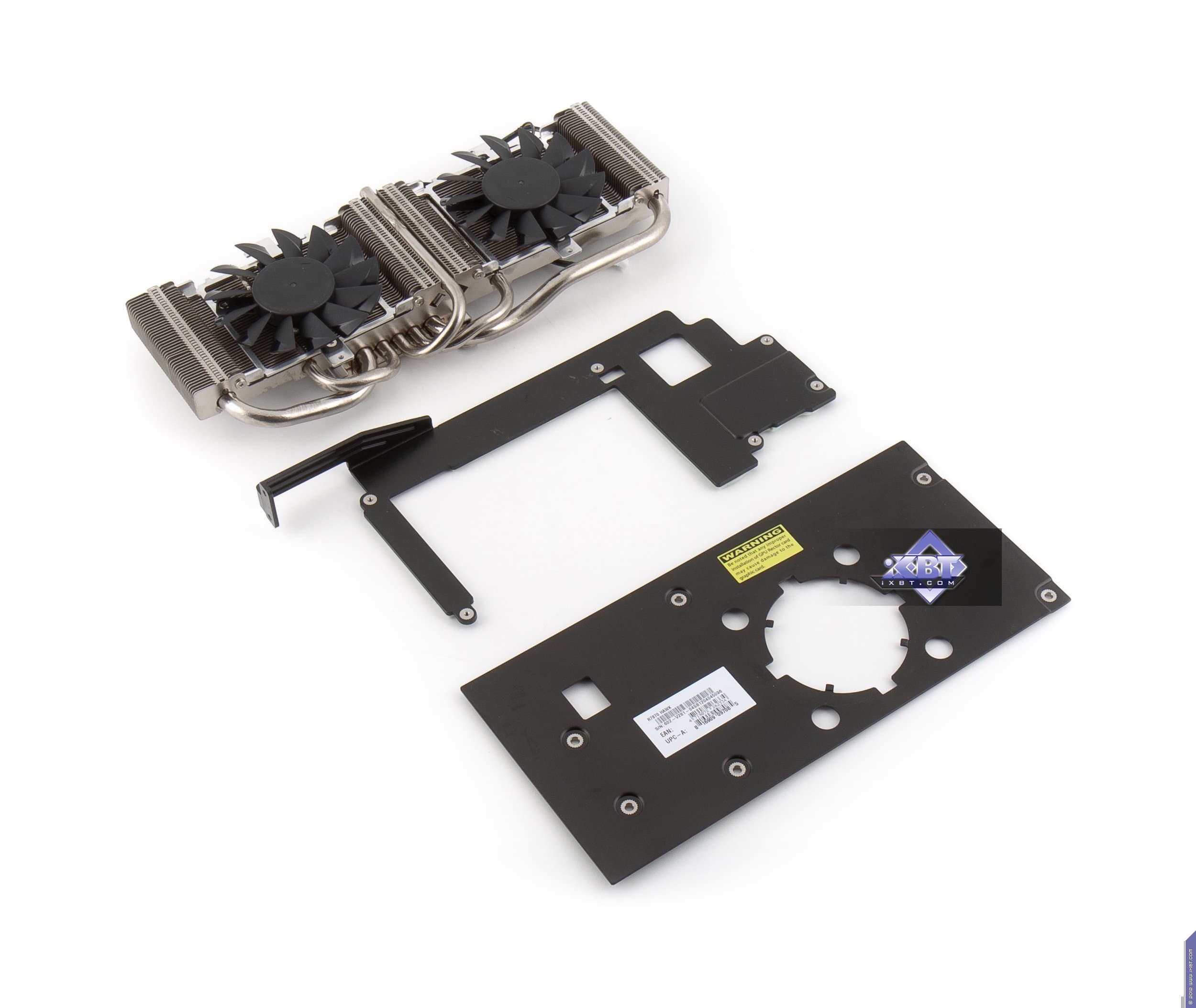

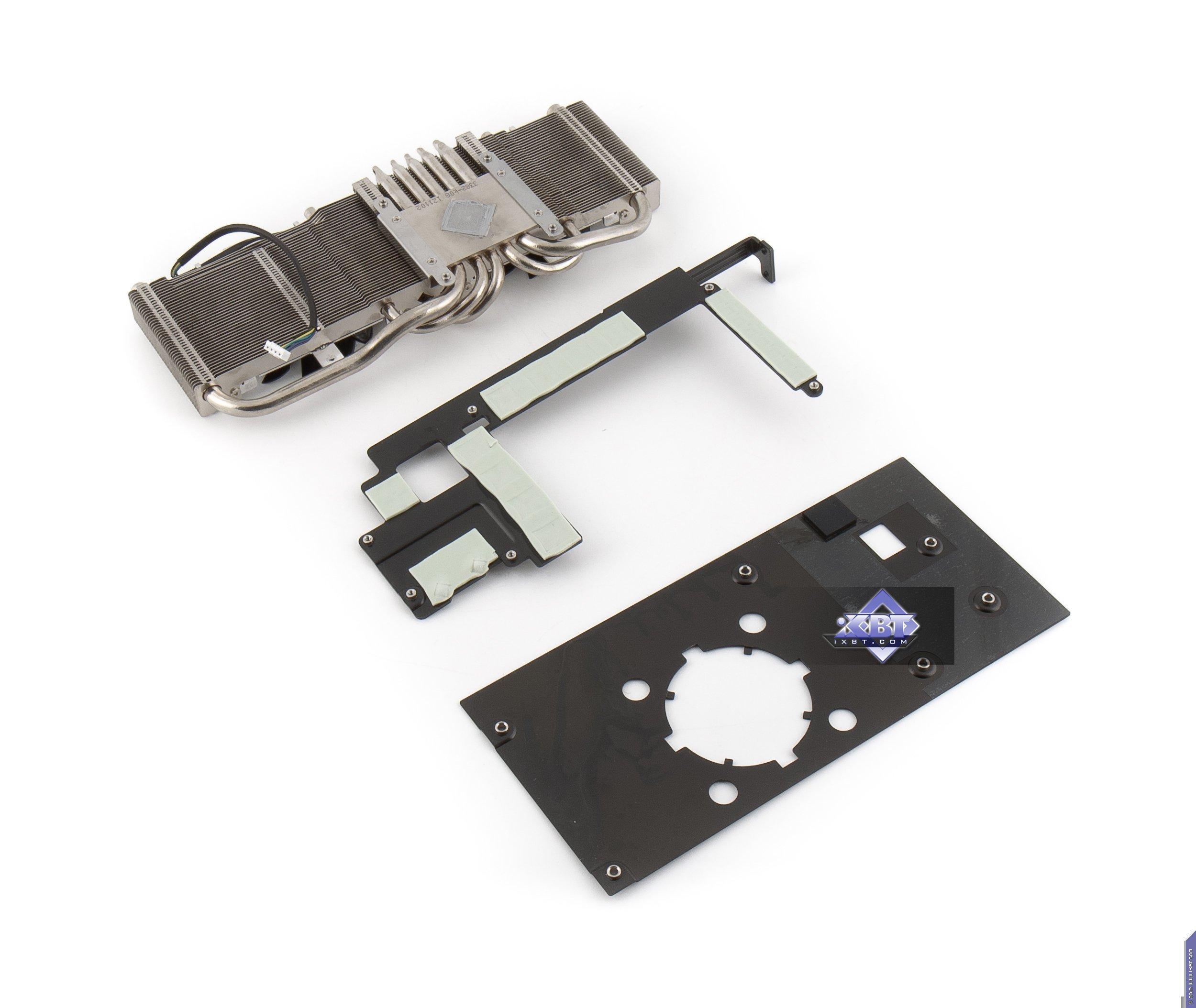

Система охлаждения TwinFrozr состоит из трех основных частей: главного радиатора, вспомогательного радиатора-пластины и кожуха. Главный радиатор в свою очередь как бы разделен на два небольших, объединенных тепловыми трубками, положенными в подошве, которой вся конструкция прижимается к ядру. Все выполнено из медного сплава с никелевым напыленным покрытием, что должно, по замыслу разработчиков, обеспечивать более высокую эффективность теплорассеивания. Вспомогательный радиатор-пластина служит для охлаждения микросхем памяти и силовых транзисторов (он же является ребром жесткости для всей карты, а также с обратной стороны установлена металлическая пластина, обеспечивающая надежное крепление GPU Reactor и помогающая печатной плате быть всегда в абсолютно плоском состоянии). На главном радиаторе установлены 2 вентилятора со специальными лопастями, обеспечивающими более эффективный забор воздуха для отправки его на радиаторы. Сверху все закрыто фирменным кожухом. Несмотря на высокую эффективность СО, она весьма шумная. |  |
 | |
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |

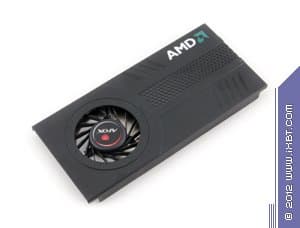

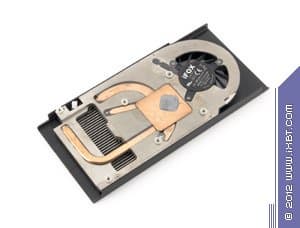

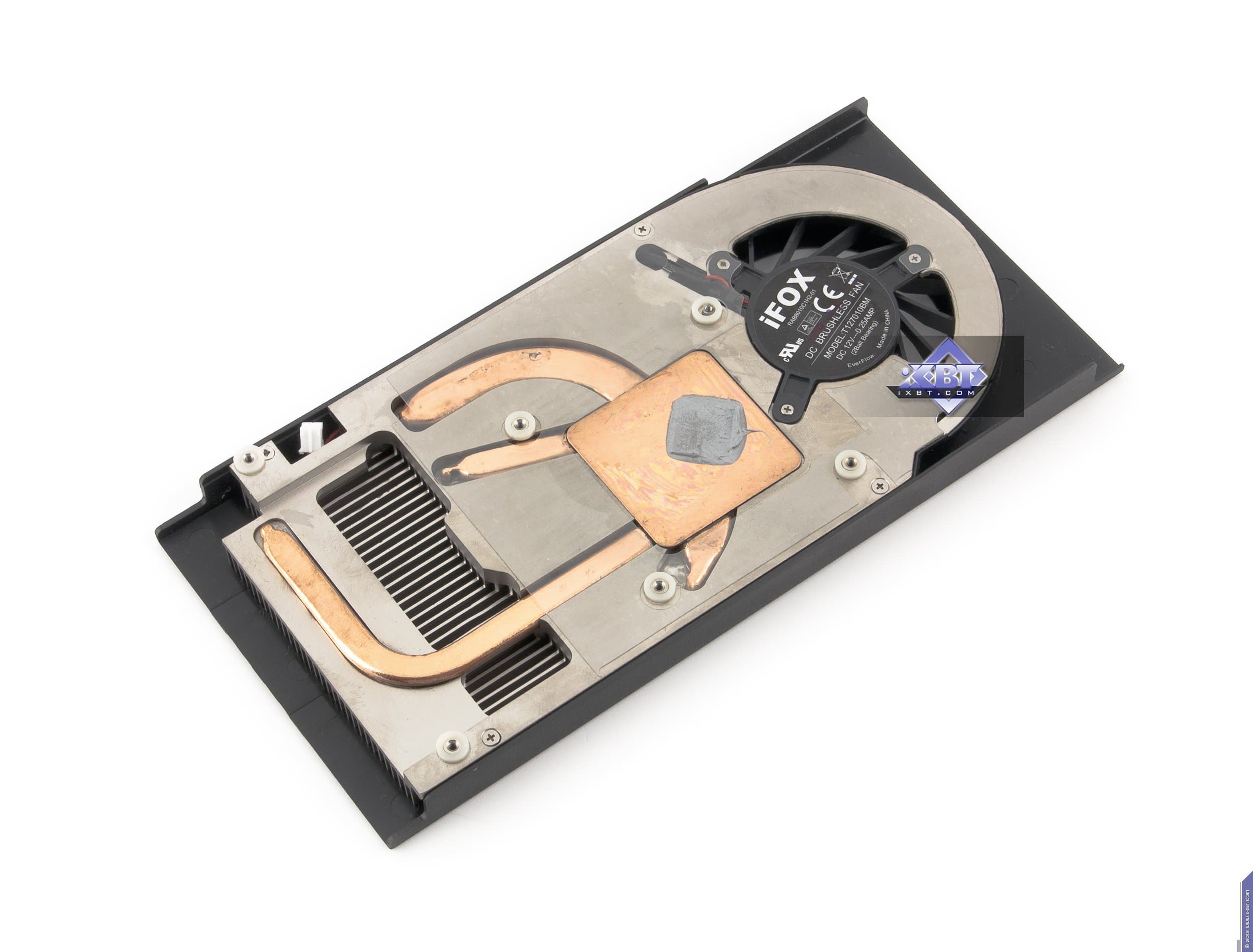

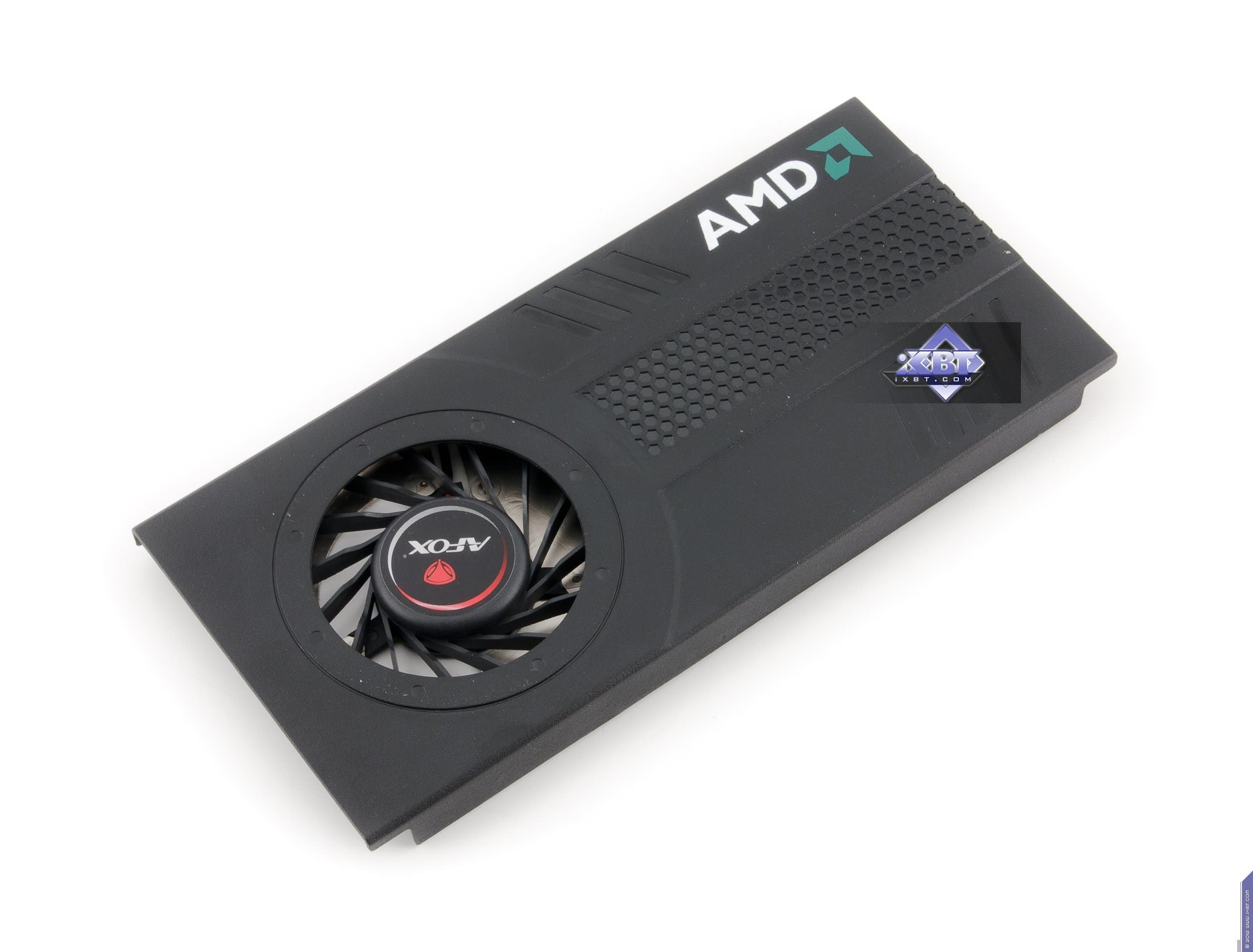

Как уже выше было сказано, эта карта уникальна тем, что имеет узкий однослотовый кулер. Но какой ценой? Давайте разберемся. Кулер представляет собой хорошо знакомое нам года три назад устройство: смещенный относительно ядра цилиндрический узкий вентилятор, гонящий воздух через радиатор над ядром. Эффективность кулера усилена медным основанием и тепловыми трубками. Микросхемы памяти не охлаждаются. Из-за того, что воздух вынужден прокладывать себе путь в узком просвете такого устройства, имеется ощутимый шум, особенно при высокой нагрузке. |  |
 | |

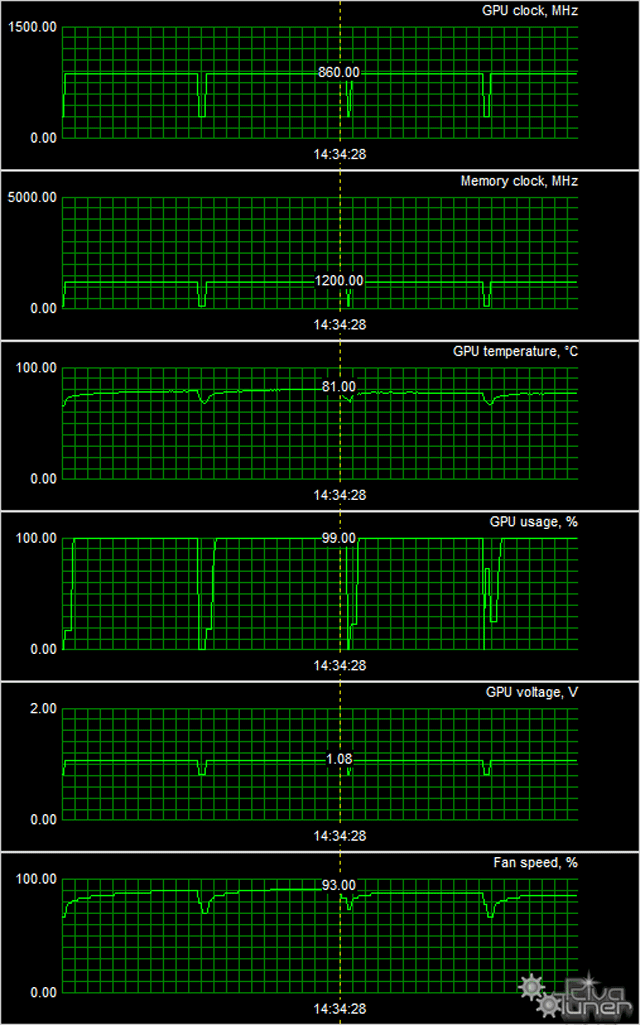

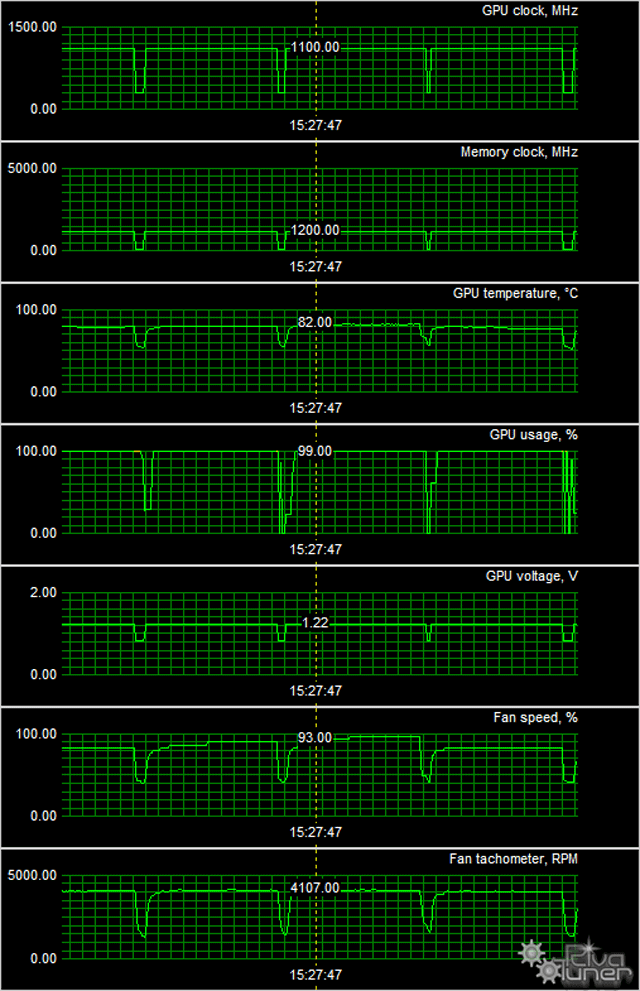

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |
|---|---|
 | |
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |
 | |
Во всех трех случаях после 6-часовой нагрузки температура ядра не превышает 82 градусов, что для такого уровня видеокарт приемлемо. А вот шум… Читатели могут сами оценить по оборотам работы в процентном соотношении от максимума, да и по самой частоте вращения. Особенно неприятен звук у кулера MSI: высокочастотный свист. С таким ускорителем играть можно лишь в наушниках.
Теперь о комплектации.

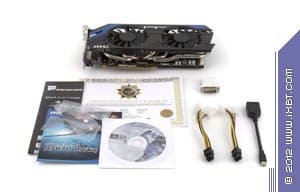

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, мост CrossFire и переходник с Mini-DP на DP.
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |
|---|---|

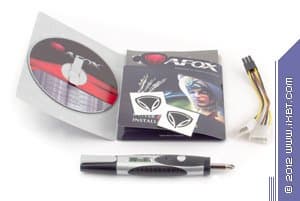

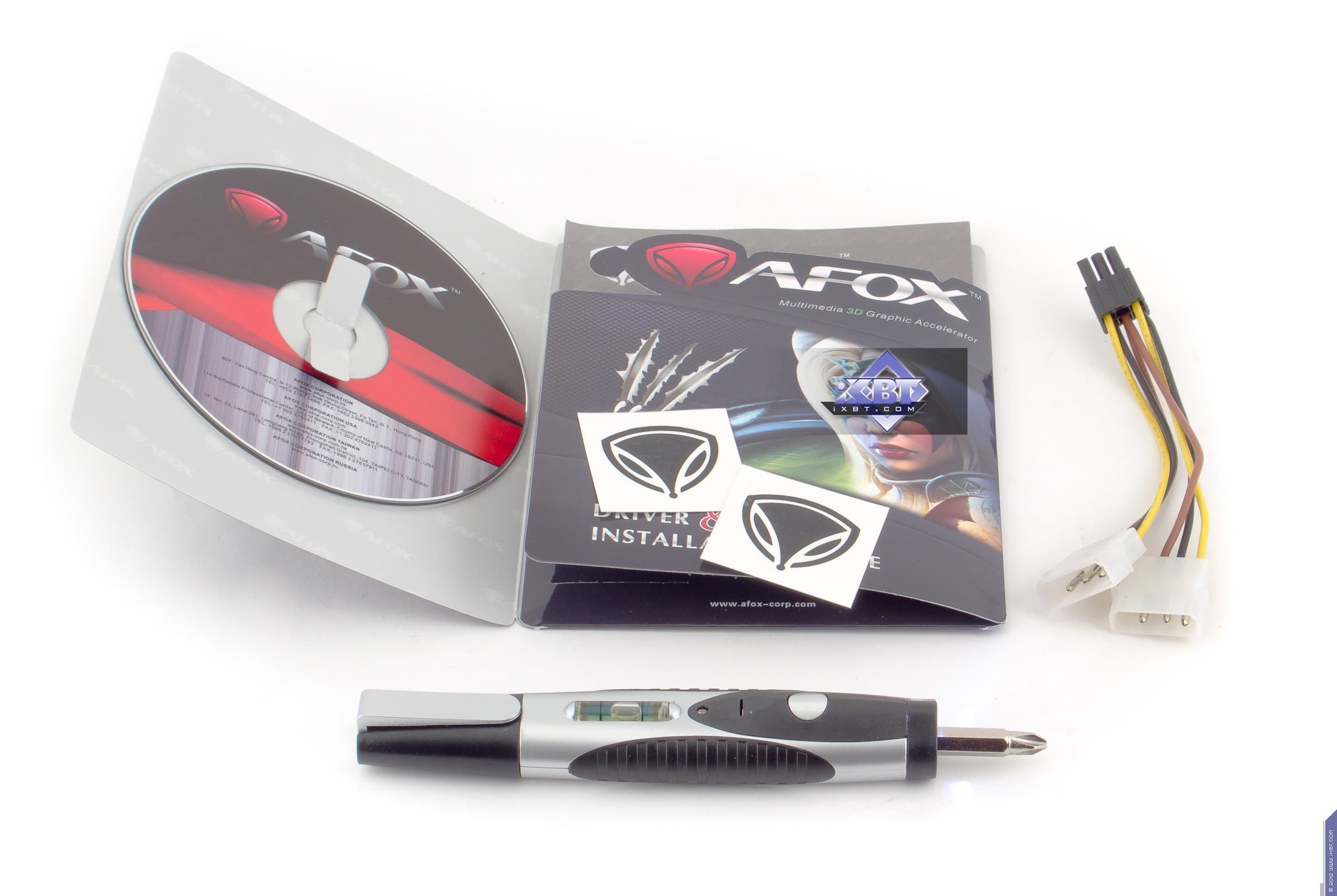

Комплект без адаптера mini-DP-to-DP и моста CrossFire, но зато с многофункциональной отверткой, плюс смываемая тату в виде логотипа компании в качестве сувенира. |  |
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |

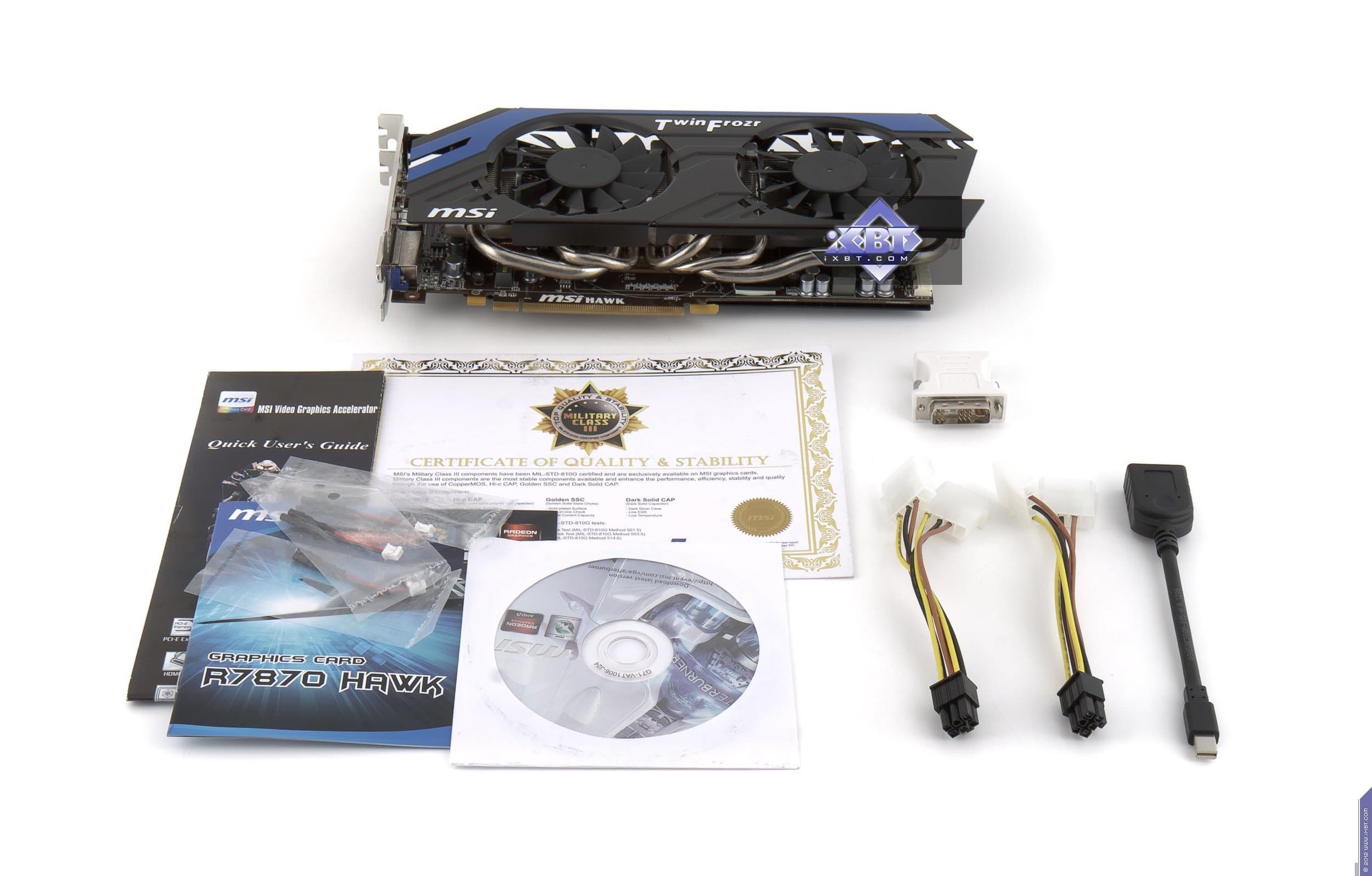

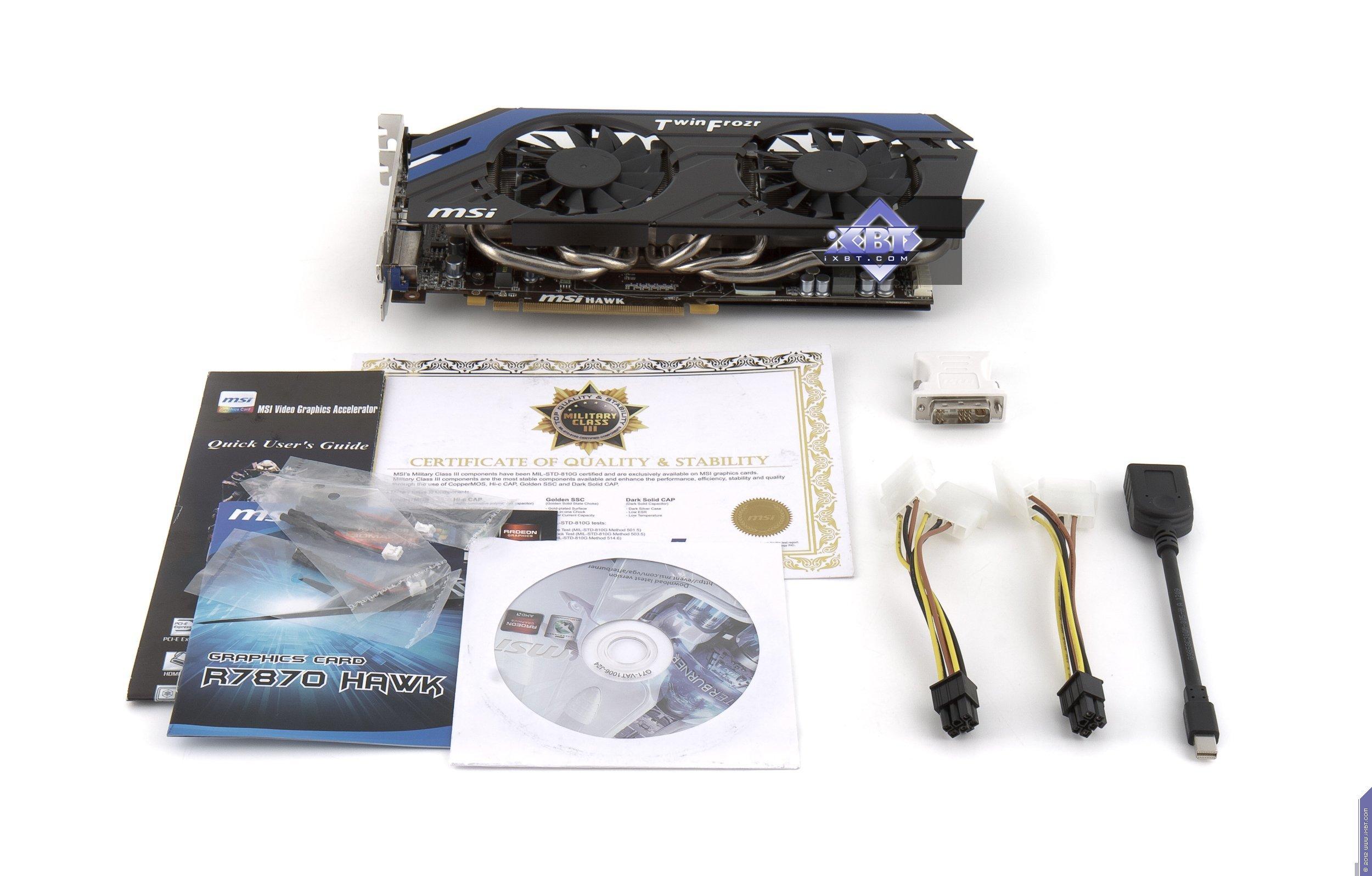

Базовый комплект без моста CrossFire, но имеются разветвители питания и адаптер DVI-to-VGA, а также есть специальные провода, поключаемые к имеющимся разъемам на карте, которые позволяют выводить значения вольтажа и тока на приборы типа вольтметров и амперметров (для оверклокеров). |  |
На очереди рассмотрение упаковок.
| AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) | |
|---|---|

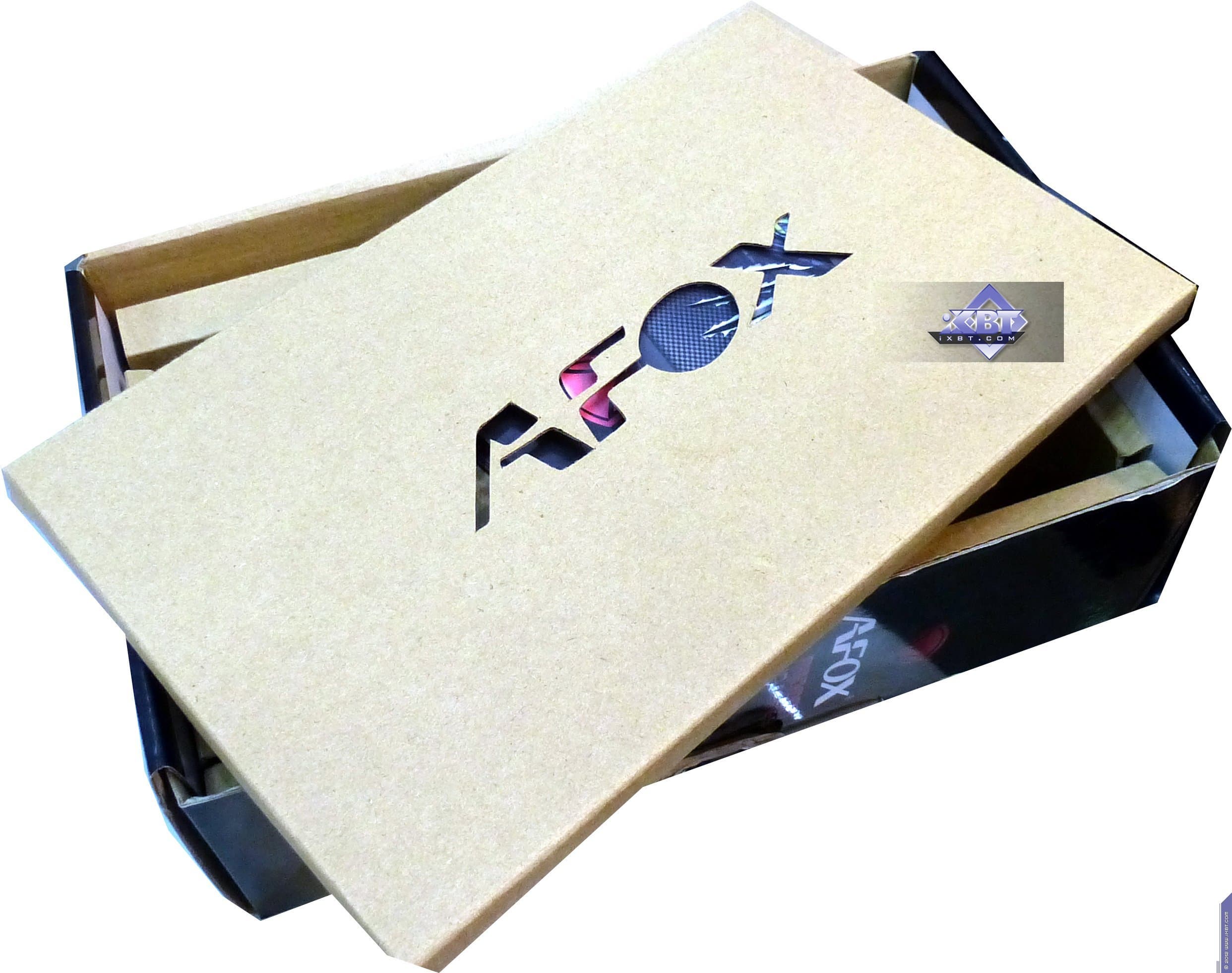

Карта упакована в свой картонный отсек с распорками, поэтому надежно закреплена и не болтается в коробке. Дизайн упаковки традиционный для AFox, жаль что особо не обозначено, что данный вариант карты — однослотовый, а по кодовому названию обычный потребитель не разберется, что это именно slim-вариант. |  |
 | |
| MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E | |

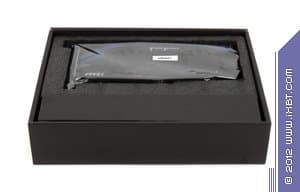

Карта надежно упакована в отсек из пенополиуретана, поэтому при перевозке уж точно не пострадает. |  |
 | |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8B) на чипсете Intel X79;
- оперативная память 8 ГБ DDR3 SDRAM Corsair 1866 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- блок питания Enermax Platimax 1200 Вт.
- операционная система Windows 7 64-битная; DirectX 11;
- монитор Dell UltraSharp U3011 (30″);
- драйверы AMD версии Catalyst 12.7beta; Nvidia версии 304.79
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Hard Reset (Flying Wild Hog) — DirectX 10.0, для тестирования использовался встроенный в игру бенчмарк. Все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0. Настройки тестирования — максимальные.
Благодарим компанию Nvidia за предоставление лицензионного продукта. - 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.
- Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).
- Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
- Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.
- Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка. - DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта. - Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта. - Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.
Тем, кто вообще не понимает, что́ такое ядро, почему в нем столько процессоров, что́ такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Справочник по AMD Radeon HD 7xxx
Справочник по Nvidia Geforce GTX 6xx
А теперь посмотрим на тесты.
Поскольку в наших тестах принимает участие Radeon HD 7870 на частоте ядра в 1150 МГц, а продукт компании MSI спокойно берет планку в 1200 МГц, то, несмотря на штатную частоту в 1100 МГц, мы будем делать анализ по этой карте исходя именно из 1150 МГц по ядру (поскольку уж на этой частоте карта будет работать гарантированно стабильно). Что касается продукта AFox, то у него стандартные частоты работы для 7850, поэтому все показатели производительности последнего распространяются и на карту компании AFox.
- Total War: Shogun2
- Hard Reset
- Unigine Heaven Benchmark DirectX 11.0
- Aliens versus Predator (2010)
- Crysis Warhead, Cargo
- Formula 1 (2010)
- 3DMark 11 Graphics Marks
- DiRT Showdown
- Metro 2033
- Just Cause 2
- Crysis 2
Выводы
Начнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Приведем выборку из этого рейтинга.
Рейтинг 3D-ускорителей iXBT.com
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 12 | GTX 660 Ti 2048 МБ, 915-1030/6000 | 640 | 168 | 380 |
| 13 | HD 7870 2048 МБ, o/c 1150/1150/5500 | 630 | 174 | 362 |
| 14 | GTX 580 3072 МБ, 783/1566/4040 | 630 | 137 | 461 |
| 15 | HD 7950 3072 МБ, 800/800/5000 | 620 | 147 | 422 |
| 16 | GTX 580 1536 МБ, 775/1550/4000 | 620 | 137 | 451 |
| 17 | HD 7870 2048 МБ, 1000/1000/4800 | 560 | 155 | 362 |
| 18 | HD 7850 2048 МБ, o/c 1020/1020/5600 | 550 | 204 | 269 |
| 19 | GTX 570 1280 МБ, 732/1464/3800 | 510 | 160 | 318 |
| 20 | HD 7850 2048 МБ, 860/860/4800 | 480 | 178 | 269 |
| 21 | GTX 560 Ti 448 1280 МБ, 732/1464/3800 | 480 | 174 | 276 |
Да, выход нового мощного соперника в лице Nvidia Geforce GTX 660 Ti несколько отодвинул Radeon HD 7870 на второй план, поэтому здесь уж все будет решать цена, а значит — наш следующий рейтинг. Опять же, заметим, что HD 7870 при разгоне вовсю обходит HD 7950, которому вообще уже почти нет морального места в нынешнем раскладе сил ускорителей. Что касается HD 7850, то пока для него нет конкурента из серий GTX 6xx — только GTX 560 Ti 448, однако последний — самый что ни на есть последний в рейтинге (вот такая тавтология получилась). :-)
А теперь посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):
Рейтинг полезности (возможности/цена)
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 07 | HD 7850 2048 МБ, o/c 1020/1020/5600 | 204 | 550 | 269 |
| 15 | HD 7850 2048 МБ, 860/860/4800 | 178 | 480 | 269 |
| 17 | HD 7870 2048 МБ, o/c 1150/1150/5500 | 174 | 630 | 362 |
| 18 | GTX 560 Ti 448 1280 МБ, 732/1464/3800 | 174 | 480 | 276 |
| 21 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 168 | 640 | 380 |
| 23 | GTX 570 1280 МБ, 732/1464/3800 | 160 | 510 | 318 |
| 24 | HD 7870 2048 МБ, 1000/1000/4800 | 155 | 560 | 362 |
| 28 | HD 7950 3072 МБ, 800/800/5000 | 147 | 620 | 422 |
| 30 | GTX 580 1536 МБ, 775/1550/4000 | 137 | 620 | 451 |
| 32 | GTX 580 3072 МБ, 783/1566/4040 | 137 | 630 | 461 |
А вот тут уже расклады совсем иные. Посмотрите, как резко 7850 вышел в лидеры! Действительно самая удачная карта за свою цену (если говорить о данной выборке из всего числа ускорителей). Да и разогнанный 7870 обходит соперников (а ведь продукт MSI именно к таковым и относится). И это с учетом цен на начало августа (рейтинги делались с таким условием). Вскоре цены на 78хх еще больше упадут, и лидерство им будет обеспечено. Необходимо следить за ценами внизу статьи, где они всегда актуальны.
Теперь пройдемся по картам.
AFox Radeon HD7850 Slim 2048 МБ 256-битной GDDR5 PCI-E (AF7850-2048D5S1) — обладает всеми преимуществами 7850 как одного из самых выгодных ускорителей за его цену, при этом карта занимает всего 1 слот в системном блоке. Однако шумность СО может оттолкнуть потенциальных потребителей. Увы. Я уже вел дискуссию с AFox насчет шумности их кулеров, и надеюсь, что они поймут, что в 2012 году (да и в будущем тоже) актуальность однослотовых кулеров равна нулю при условии их шумности. Ведь их даже в баребон не поставить (для которых и стараются сделать карты узкими), потому что такие системные блоки должны быть тихими по определению.
MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E — отличный выбор для оверклокера. Продукт обладает беспрецедентными возможностями по разгону, при котором производительность достигает не только 7950, но и дотягивается иногда и до уровня 7970. Карта позволяет легко поднимать частоты, GPU Reactor обеспечивает пропорциональный подъем вольтажей, однако следует быть аккуратным и не сжечь микросхемы. Эта карта для умных оверклокеров, которые могут предполагать, что нельзя поднимать все вольтажи и частоты до бесконечности. Возможности данного ускорителя убирают лимиты, поэтому надо быть аккуратным. Все преимущества 7870 относятся и к этому ускорителю. Минус — весьма шумная СО. Мы не знаем, будет ли это очень критично для оверклокеров или нет. Но факт есть факт. Редакция долго размышляла насчет награды «Оригинальный дизайн» для этого продукта, ведь он явно заслуживает ее своими новаторскими решениями, но вот шумность кулера… С минимальным перевесом все же решили награду присудить.
Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.
В номинации «Оригинальный дизайн» (за август 2012 года) получили награды следующие карты:
- MSI R7870 Hawk 2048 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| HD 7870 — $142(8) | GTX 570 — $458(на 11.01.16) |
| HD 7870 — $142(8) | HD 6970 — Н/Д(0) |
| HD 7870 — $142(8) | GTX 580 — $524(на 11.01.16) |
| HD 7870 — $142(8) | HD 7950 — Н/Д(0) |
| HD 7870 — $142(8) | GTX 660 Ti — $309(2) |
| HD 7850 — $120(5) | GTX 560 — $107(9) |
| HD 7850 — $120(5) | GTX 560 Ti — $178(4) |
| HD 7850 — $120(5) | HD 6950 2 ГБ — Н/Д(0) |
| HD 7850 — $120(5) | HD 6930 — Н/Д(0) |
| AFox 7850 Slim — Н/Д(0) | HD 7850 — $120(5) |
| MSI 7870 Hawk — Н/Д(0) | HD 7870 — $142(8) |
