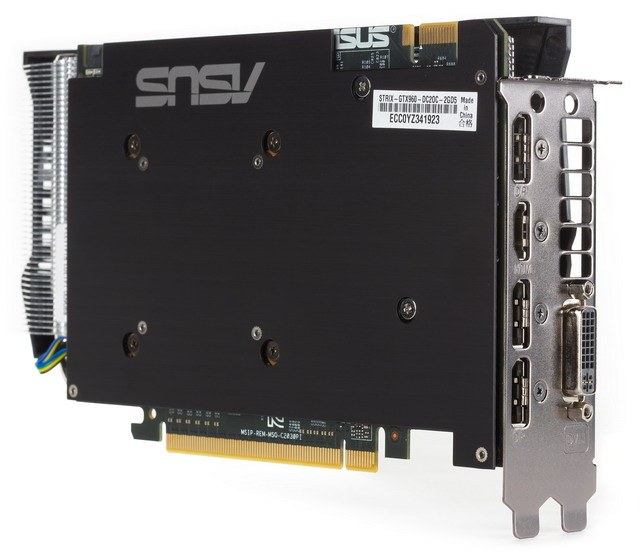

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 960 (GM206) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1254—1404 | 1126—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1800 (7200) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 8/1254—1404 | 8/1126—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1024 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 215×110×36 | 190×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 124/52/16 | 119/45/17 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 20/22,1/32,5 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

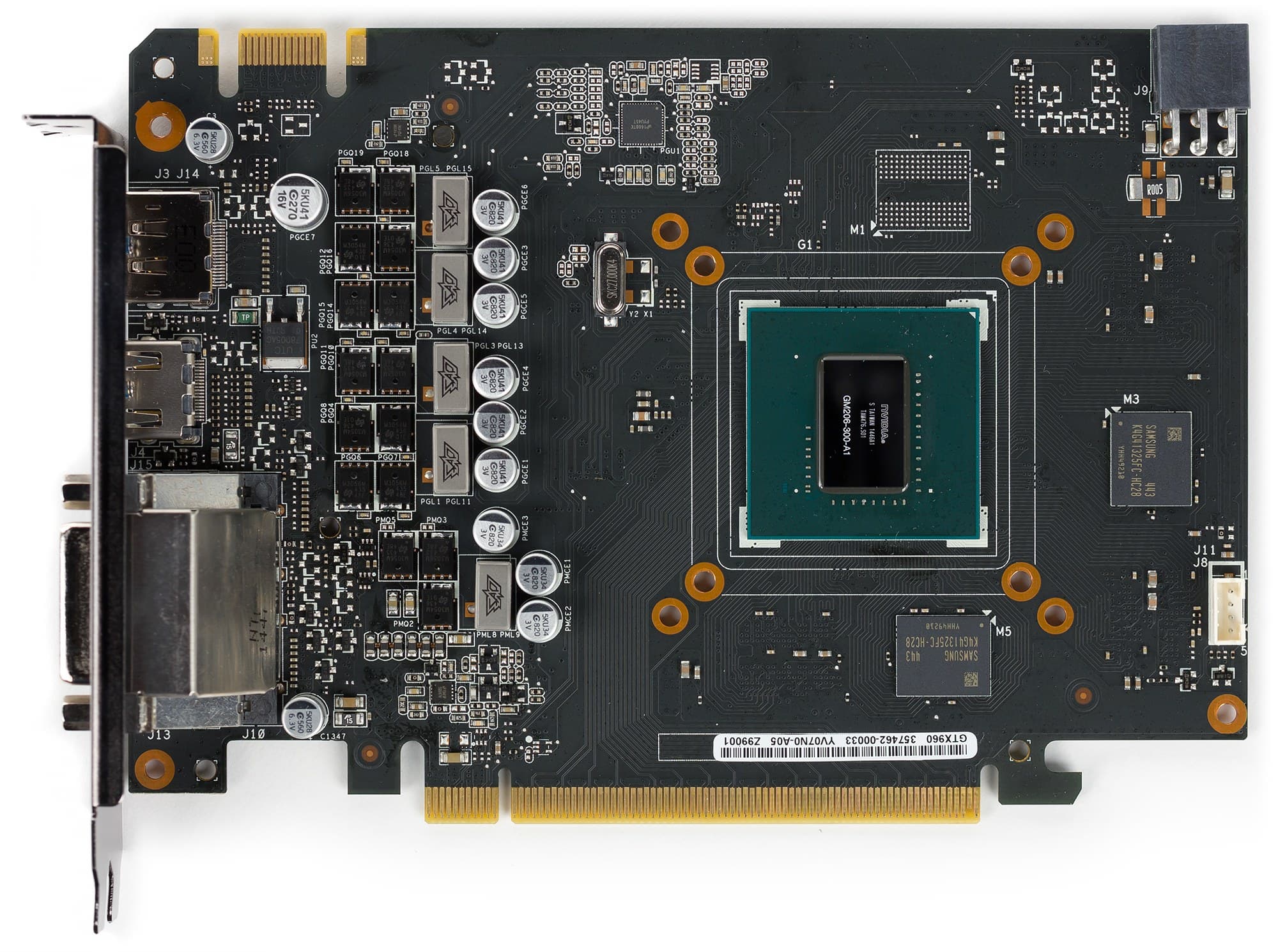

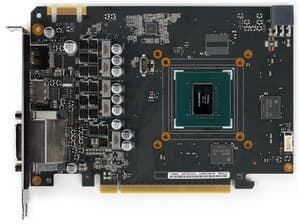

| Вид спереди | |

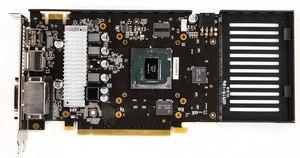

| Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |

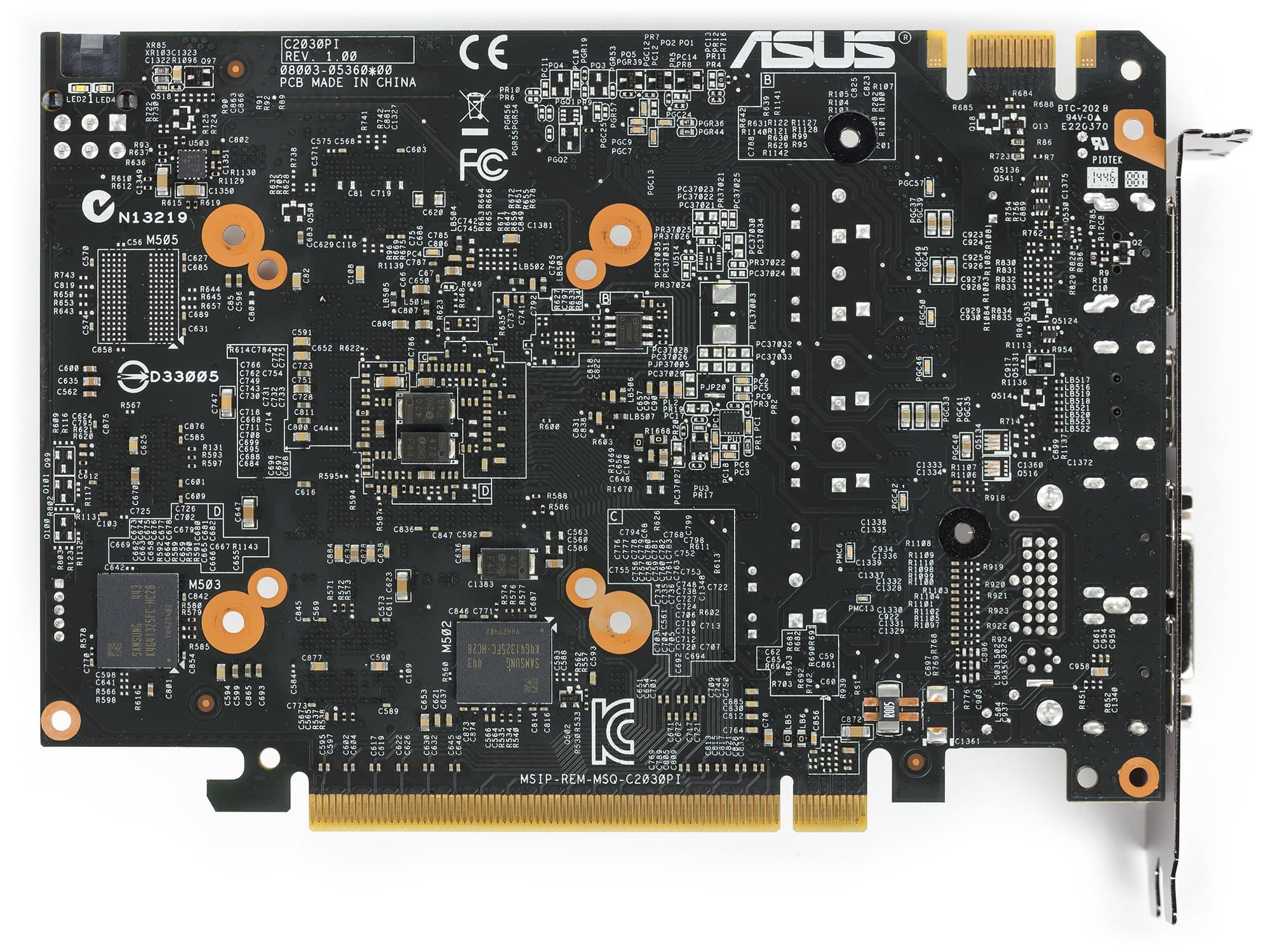

| Вид сзади | |

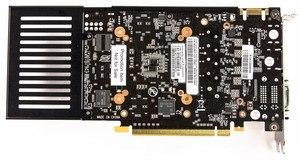

| Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 960 |
 |  |
В PCB внесены минимальные изменения, касающиеся в основном блока питания. Схема питания стала 5-фазной, используется технология Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
| Система охлаждения | |
|---|---|

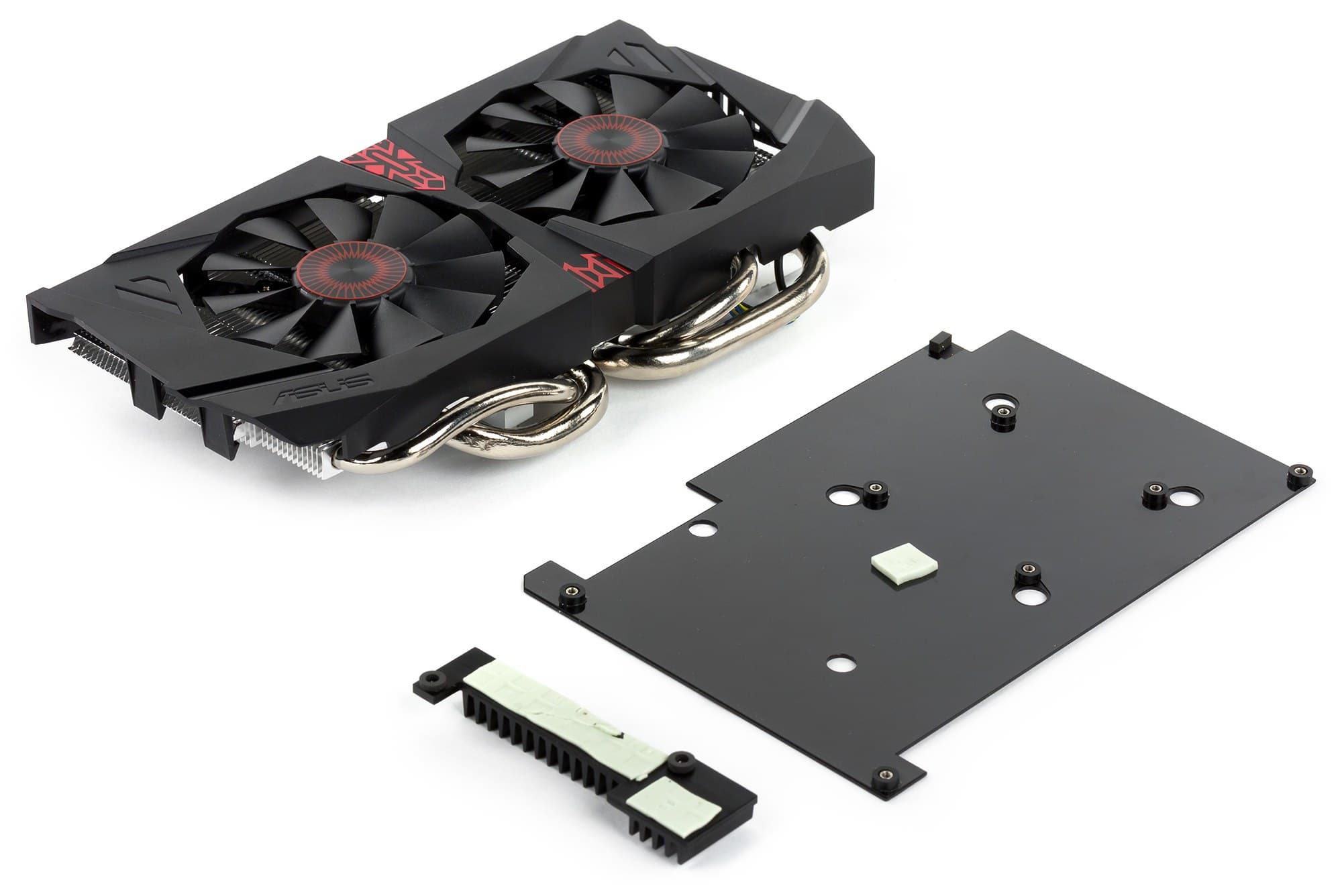

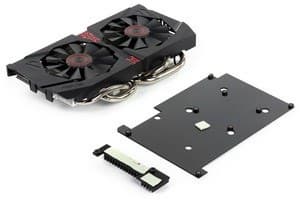

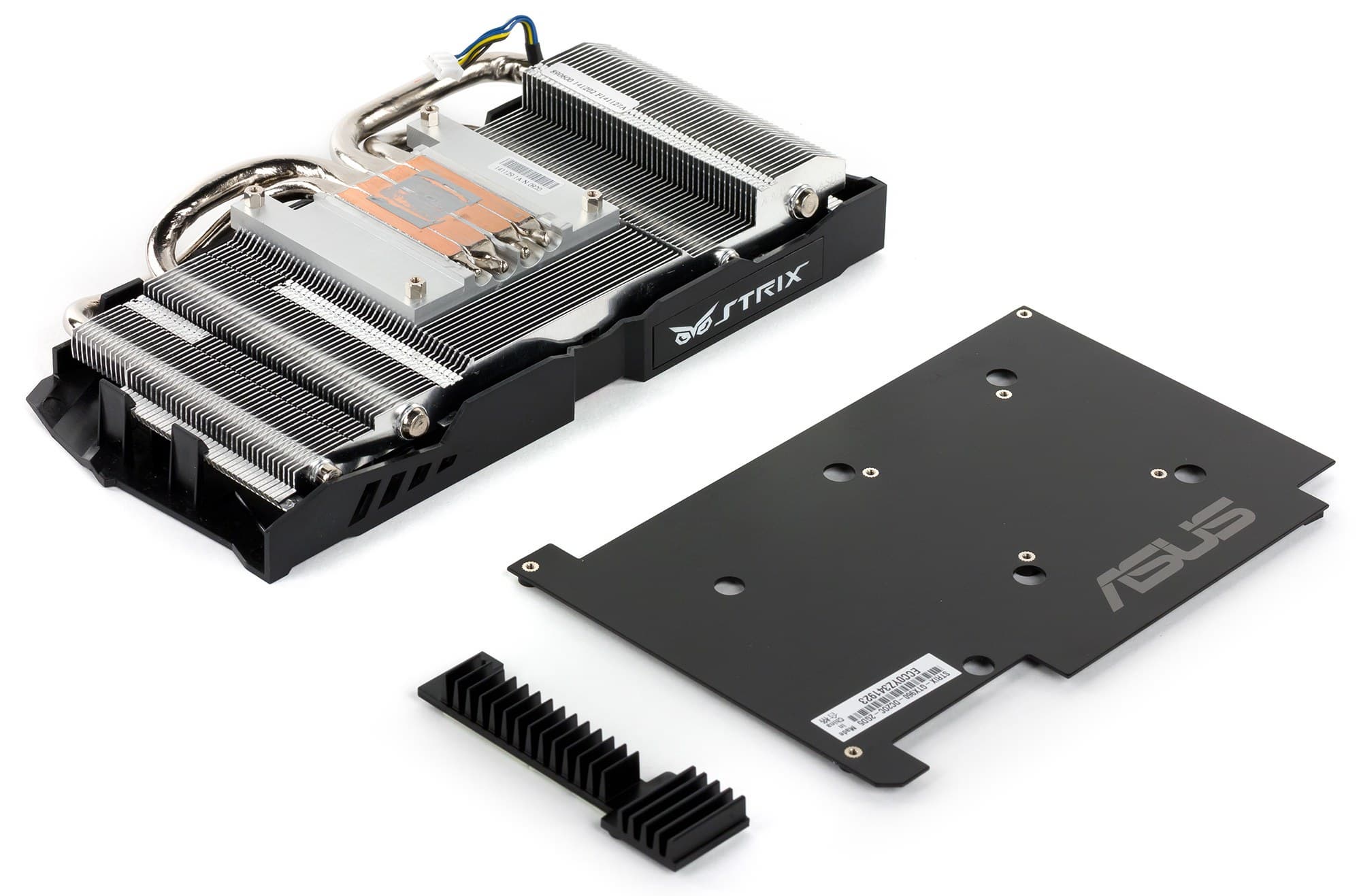

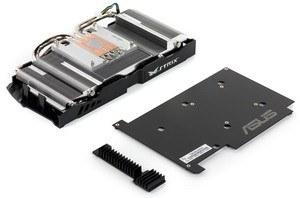

Традиционно в подобного рода ускорителях применяются кулеры серии DirectCu II. И в данном случае СО принадлежит этому семейству. Основой ее является массивный пластинчатый радиатор из медного сплава, покрытый никелем. Равномерность распределения тепла по пластинам обеспечивают тепловые трубки, впрессованные в медное основание, прижимающееся к ядру. Поверх радиатора установлен кожух с двумя вентиляторами. Особенностью данной СО (серии Strix) является остановка вентиляторов в случае простоя видеокарты при малом нагреве GPU. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сзади установлена пластина, которая обеспечивает жесткость PCB видеокарты (предотвращая изгиб). Под нагрузкой максимальная температура не превысила 64 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 30 °C, вентиляторы не работали (повторим, это особенность серии Strix). Шум равен фоновому — 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 54 °C, вентиляторы запускались, но при достижении температуры 50 °C снова выключались. Уровень шума чуть вырастал (22,1 дБА).
В режиме максимальной нагрузки в 3D температура быстро достигала 62 °C, затем медленно поднималась до 64 °C, вентиляторы при этом раскручивались до 1700 оборотов в минуту и выше, шум вырастал до 32,5 дБА.
| Комплектация. | |
|---|---|

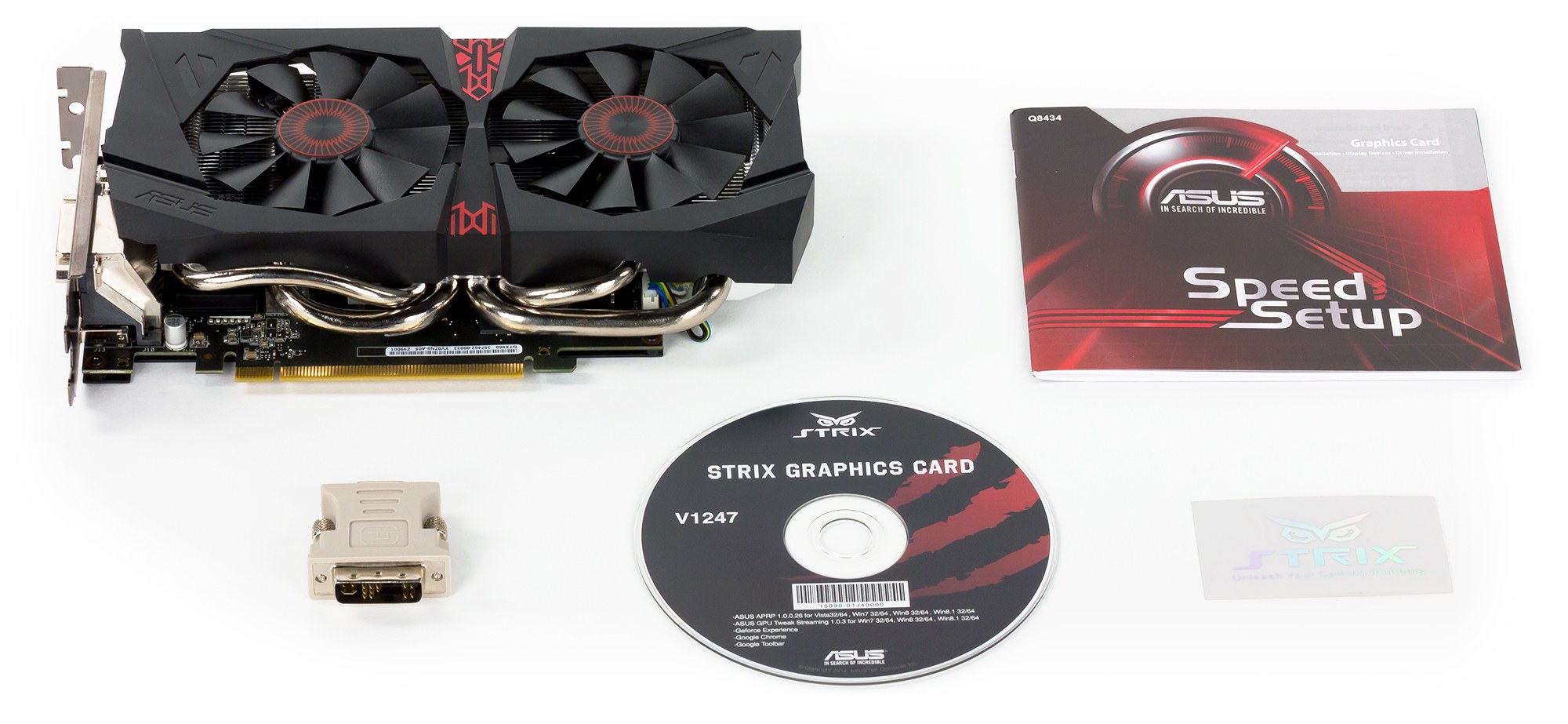

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA. |  |

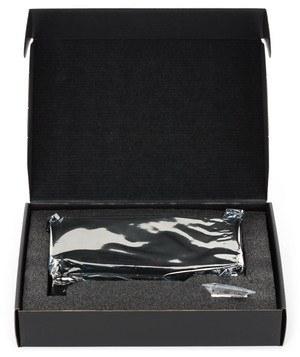

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.4 Omega,
- драйверы Nvidia версии 350.12,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Dragon Age: Inquisition (BioWare/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Grand Theft Auto V (Rockstar Games/Rockstar Games) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- Thief (2014)
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 960 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало мая 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 17 | R9 285 2048 МБ, 973/973/5500 | 1290 | 516 | 250 |
| 18 | R9 280 3072 МБ, 940/940/5000 | 1200 | 478 | 251 |
| 19 | Asus GTX 960 2048 МБ, 1254—1404/7200 | 1200 | 463 | 259 |
| 20 | GTX 760 2048 МБ, 980—1033/6000 | 1200 | 517 | 232 |
| 21 | GTX 960 2048 МБ, 1126—1178/7000 | 1140 | 462 | 247 |
| 22 | R9 270X 2048 МБ, 1050/1050/5600 | 1030 | 512 | 201 |
| 24 | GTX 660 2048 МБ, 993—1053/6000 | 930 | 495 | 188 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты продукта Asus помогли ему подняться выше, однако он все равно уступает конкурентам из той же ценовой категории.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей. | начало мая 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 03 | GTX 760 2048 МБ, 980—1033/6000 | 517 | 1200 | 232 |
| 04 | R9 285 2048 МБ, 973/973/5500 | 516 | 1290 | 250 |
| 05 | R9 270X 2048 МБ, 1050/1050/5600 | 512 | 1030 | 201 |
| 09 | GTX 660 2048 МБ, 993—1053/6000 | 495 | 930 | 188 |
| 13 | R9 280 3072 МБ, 940/940/5000 | 478 | 1200 | 251 |
| 15 | Asus GTX 960 2048 МБ, 1254—1404/7200 | 463 | 1200 | 259 |
| 16 | GTX 960 2048 МБ, 1126—1178/7000 | 462 | 1140 | 247 |
Комментарий к Рейтингам полезности
Да, нормирование рейтингов на цену ускорителей подтвердило, что GTX 960 должен быть дешевле, чтобы конкурировать с соперниками. Все же это карта уровня чуть ниже 200 долларов, но никак не 250.
Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E — хороший добротный продукт с точки зрения технологий и продуманности решений. Карта имеет прекрасную систему охлаждения, делающую ускоритель малошумным при нагрузке и вообще отключающую вентиляторы при малом нагреве (в 2D-режиме вентиляторы практически никогда не работают). Однако цены... На момент написания материала они таковы, что конкурентов в лице Radeon R9 280/285 приобретать выгоднее, чем GTX 960.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за май 2015 года)
награду получила карта:
- Asus Geforce GTX 960 Strix 2048 МБ 128-битной GDDR5 PCI-E
