Nvidia Geforce GTX 560 Ti

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы

Как вы думаете, что за город, вернее, площадь какого города изображена выше? Подсказка: город субтропический. Ответ найдете в тексте статьи (название города на английском языке, имеет 6 букв). :-)

А мы возвращаемся к компании Gainward и ее неудержимой серии Golden Sample. Все это означает лишь одно: более высокие частоты работы трехмерного ускорителя, носящего название с таким суффиксом, а значит, и более высокая производительность.

Кстати, первая буква названия того города — она же первая после «560». А что касается предмета изучения обзора, то на сей раз нам предстоит внимательно посмотреть на продукт среднего звена — Geforce GTX 560 Ti, который появился на свет совсем недавно, в конце января. И мы уже дали исчерпывающую информацию по нему в базовом материале.

А новинка Gainward отличается тем, что работает на повышенных частотах, да еще и размеры карты меньше. Ну и еще ряд нюансов. Давайте разбираться.

Плата

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E
  • GPU: Geforce GTX 560 Ti (GF114)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs) (МГц): 900 (номинал — 822)
  • Частота работы памяти (физическая (эффективная)) (МГц): 1050 (4200) (номинал — 1000 (4000))
  • Ширина шины обмена с памятью (бит): 256
  • Число вычислительных блоков в GPU/частота работы блоков (МГц): 384/1800 (номинал — 384/1644)
  • Число операций (ALU) в блоке: 1
  • Суммарное число операций (ALU): 384
  • Число блоков текстурирования: 64 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры (мм): 195×100×33 (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 1×HDMI, 1×VGA
  • Поддержка многопроцессорной работы: SLI (Hardware)

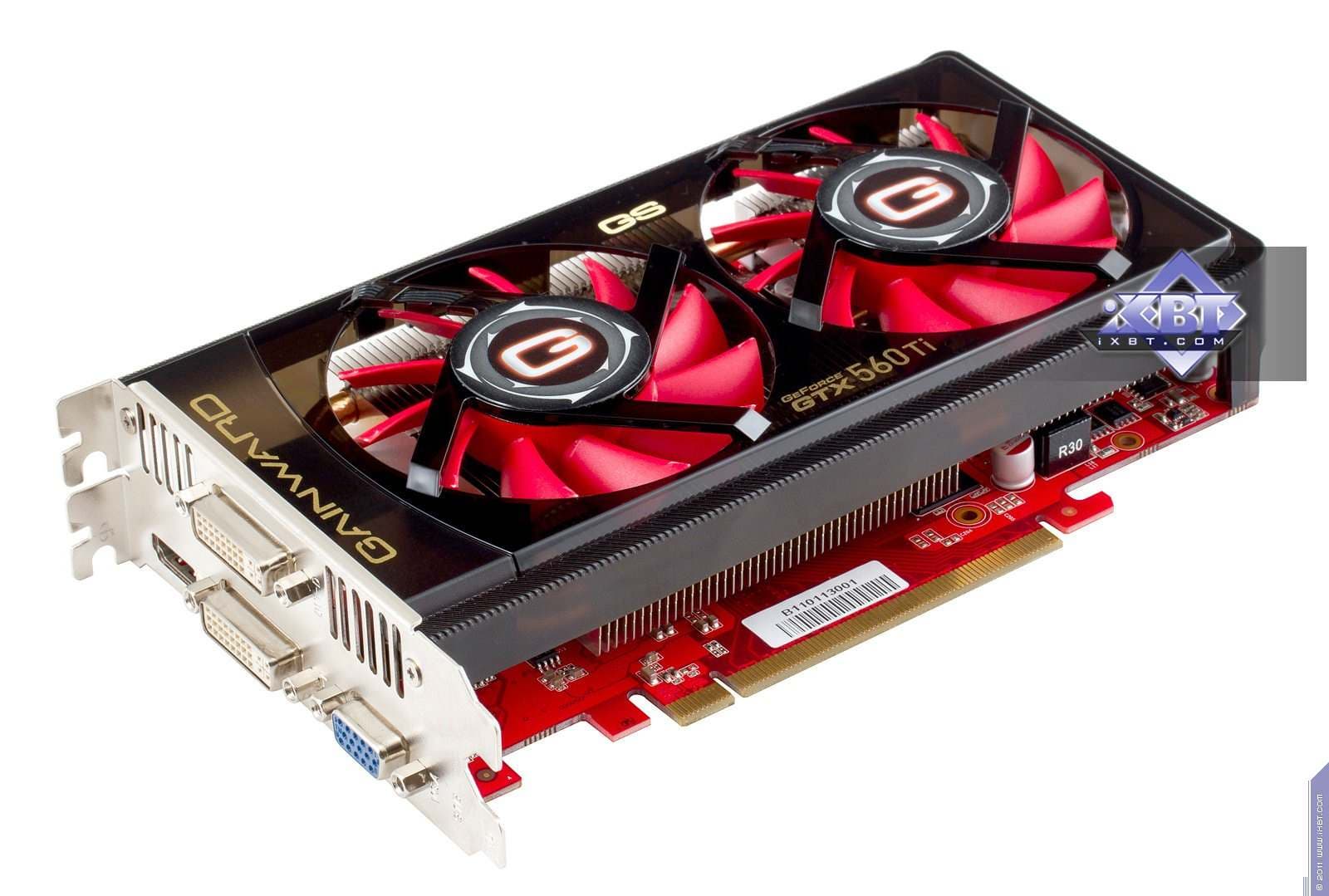

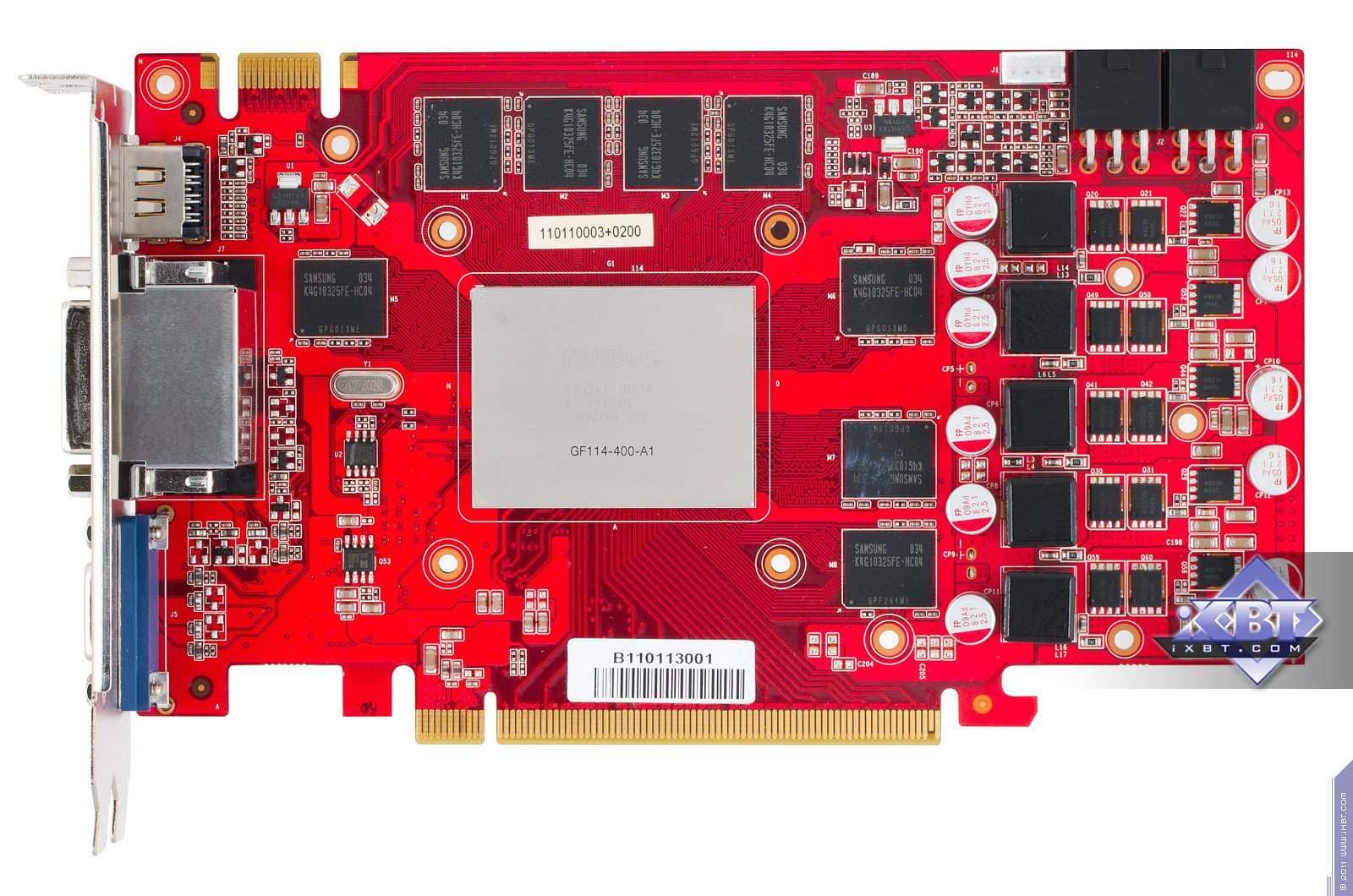

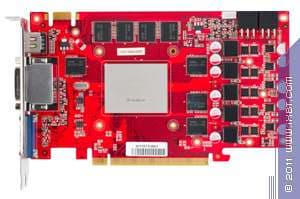

Gainward Geforce GTX 560 Ti Golden Sample

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1250 (5000) МГц.

Gainward Geforce GTX 560 Ti Golden Sample, память

Сравнение с эталонным дизайном, вид спереди
Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E Reference card Nvidia Geforce GTX 560 Ti
Gainward Geforce GTX 560 Ti Golden SampleGainward Geforce GTX 560 Ti Golden Sample

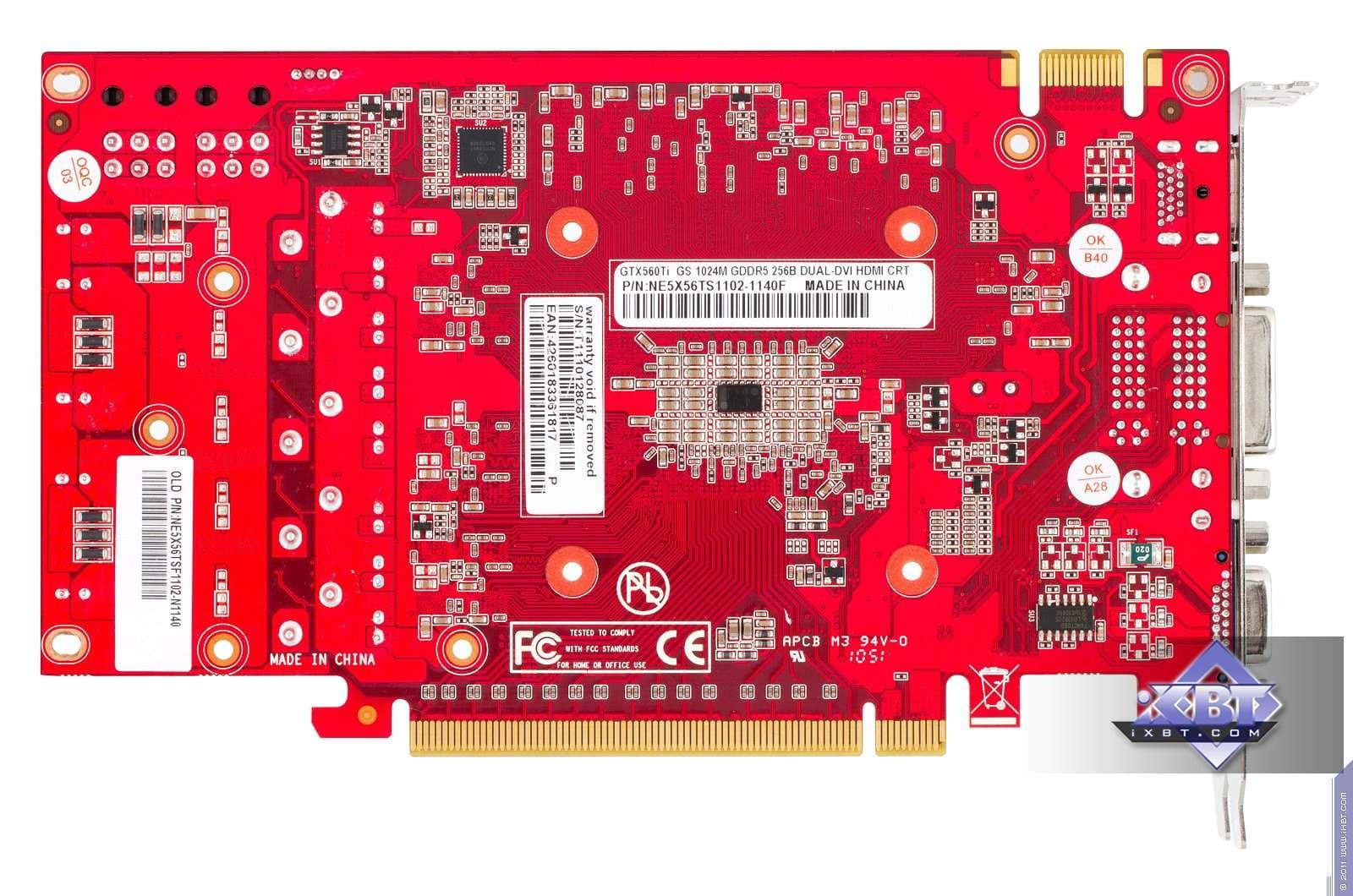

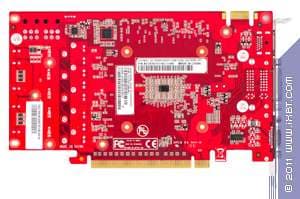

Сравнение с эталонным дизайном, вид сзади
Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E Reference card Nvidia Geforce GTX 560 Ti
Gainward Geforce GTX 560 Ti Golden SampleGainward Geforce GTX 560 Ti Golden Sample

Как мы видим, инженеры Gainward ужали карту по длине (сохранив весь потенциал и возможности эталонной карты), и теперь она смотрится в целом как невинный лоу-энд, выделяющийся на фоне бюджетных карт лишь двумя гнездами питания. Хотя на деле этот продукт даже более мощный, чем эталонный Geforce GTX 560 Ti — ведь частоты сильно повышены. А вот вторая буква названия города с верхней фотографии — она же вторая буква в «образце».

Подключение к аналоговым мониторам с d-Sub (VGA) производится через имеющееся на карте гнездо, а также через специальные адаптеры-переходники DVI-to-d-Sub. Кроме того карта обладает гнездом HDMI (данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), поэтому проблем с соответствующими мониторами также не должно быть.

Максимальные разрешения и частоты:

  • 240 Гц максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

Есть смысл напомнить, что карты GTX 560 требуют дополнительного питания, причем двумя 6-контактными разъемами. При этом третья и шестая буква названия города — вторая после «T» в названии карты. :-)

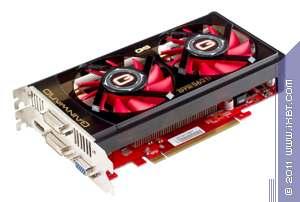

О системе охлаждения.

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E

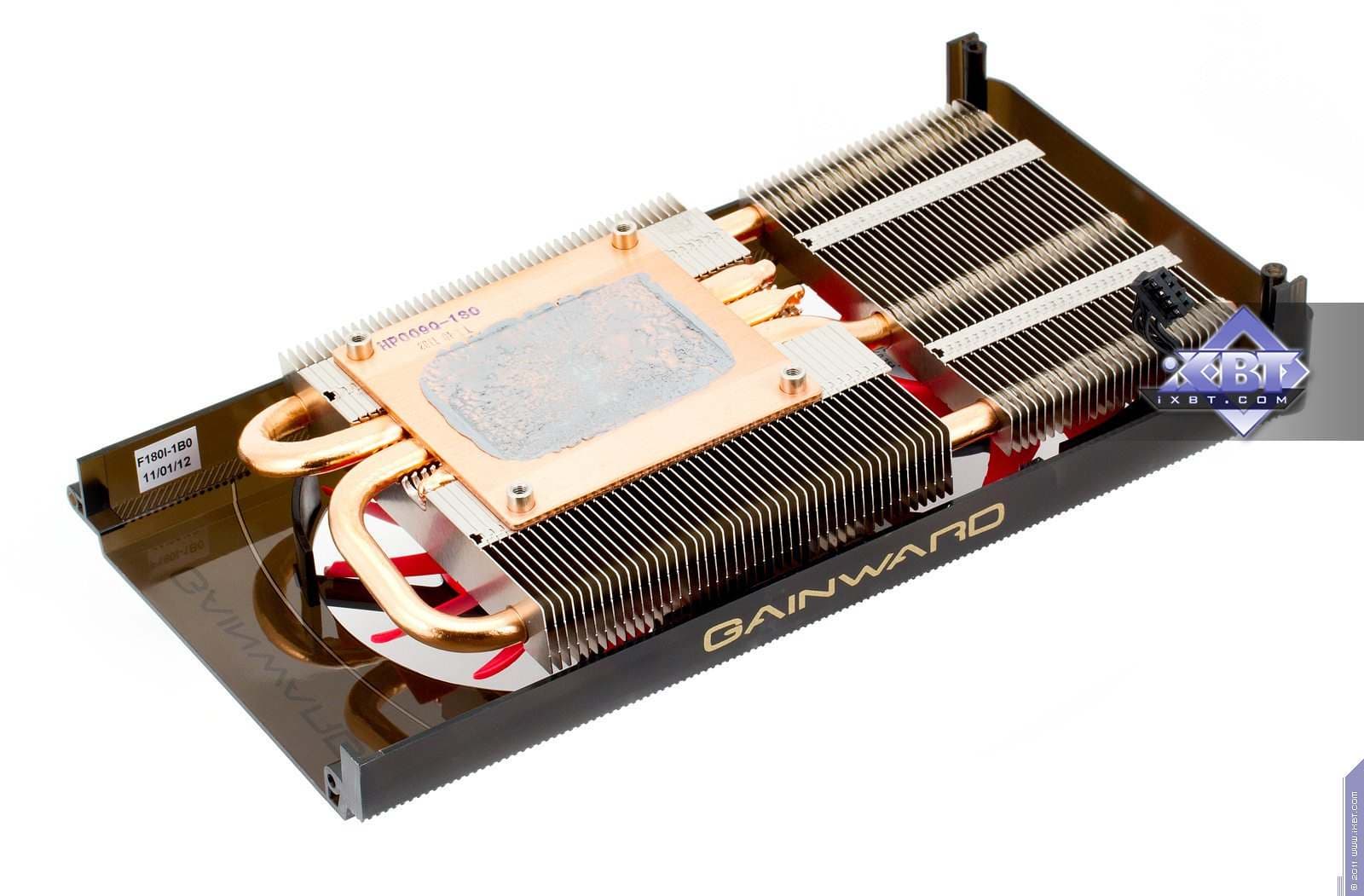

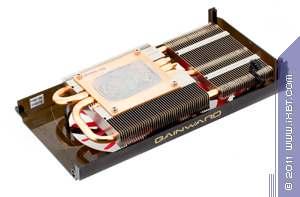

Устройство состоит из двух частей: главного радиатора и кожуха.

Главный радиатор охлаждает только ядро, а с микросхем памяти тепло напрямую не снимается. Радиатор усилен тепловыми трубками для передачи тепла от подошвы к ребрам радиатора и закрыт кожухом с двумя вентиляторами. В целом устройство перекрывает в системном блоке 2 слота.

Вентиляторы — очень низкооборотистые, поэтому СО получилась практически бесшумной.
Gainward Geforce GTX 560 Ti Golden Sample, кулер

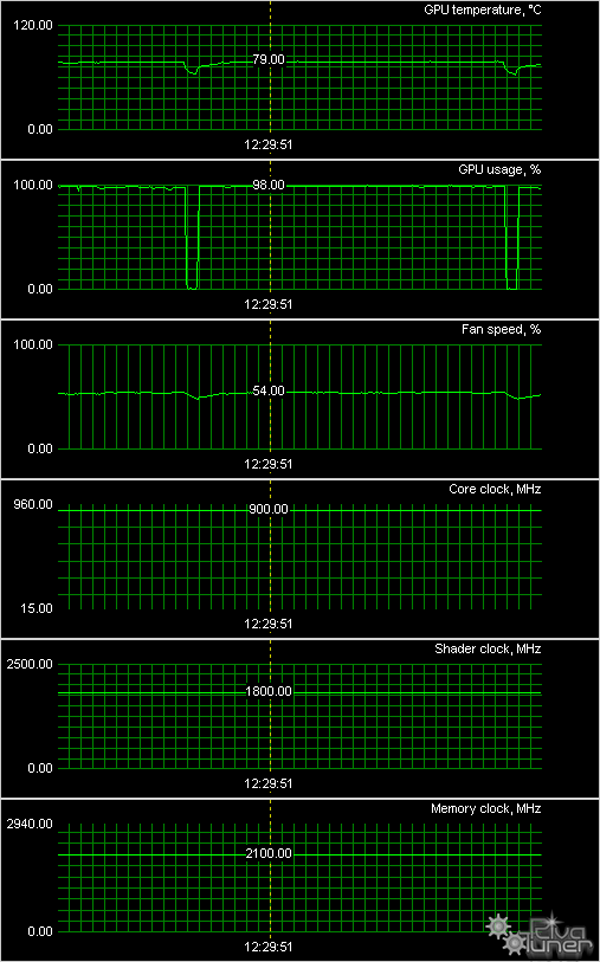

Мы провели исследование температурного режима с помощью утилиты EVGA (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E

79 градусов нагрева после 8-часовой работы под нагрузкой при столь повышенных частотах — это неплохой результат!

Теперь о комплектации. Но не забудем также и про ребус. Четвертая буква — она же четвертая в «образце».

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами.

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E

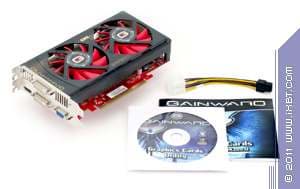

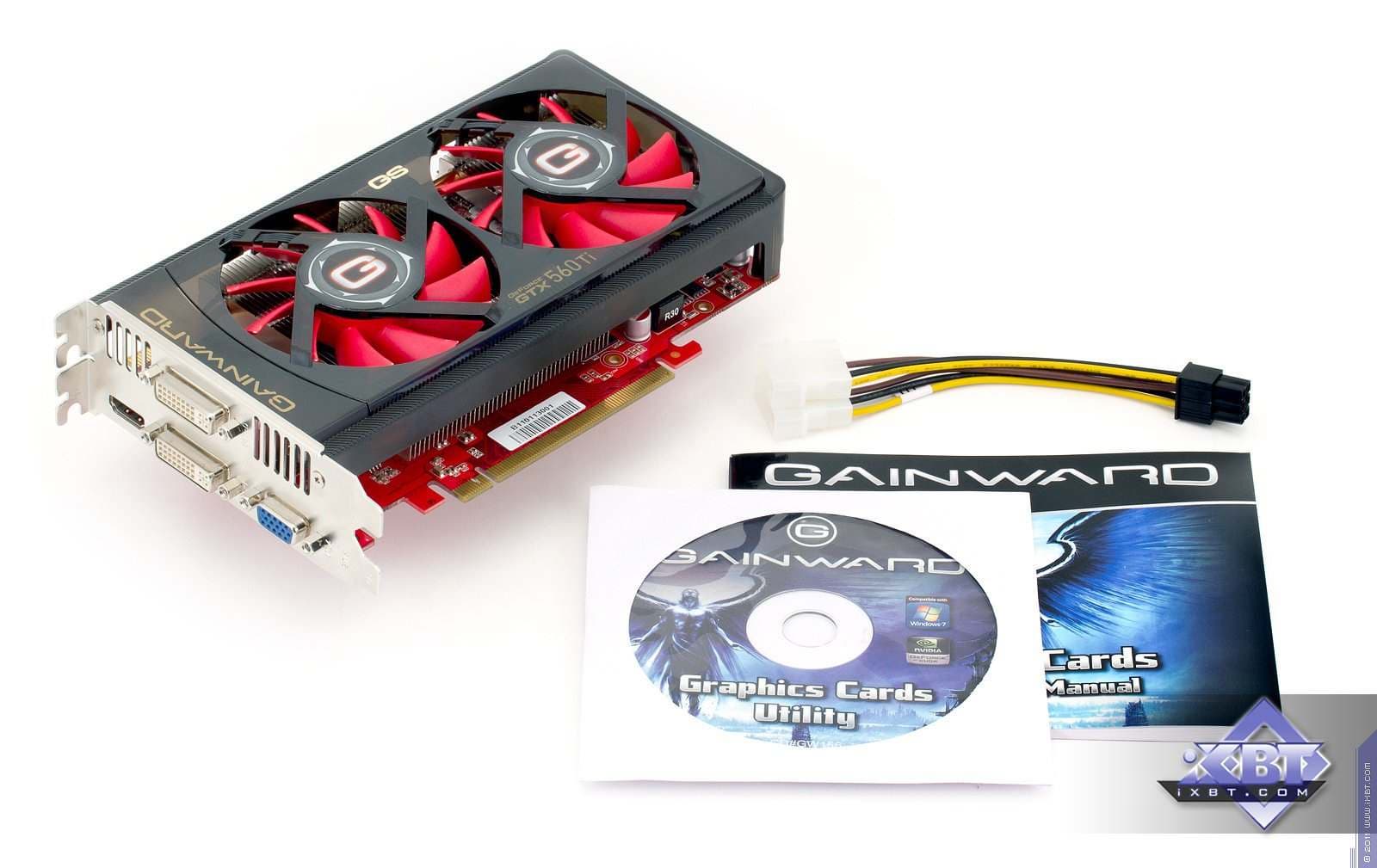

Перед нами базовый комплект плюс разветвитель для питания.
Gainward Geforce GTX 560 Ti Golden Sample, комплект поставки

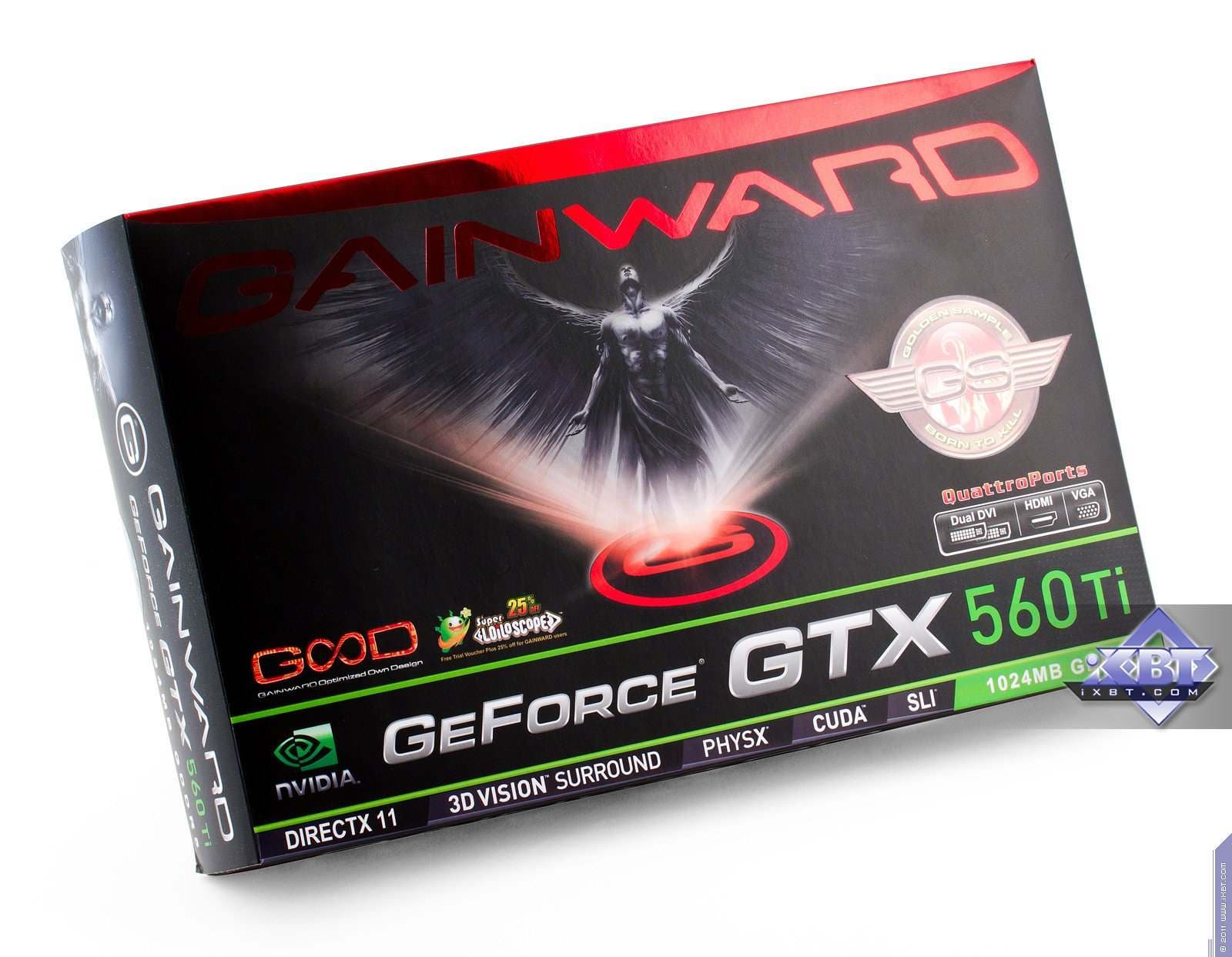

Упаковка.

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E
Упаковка состоит из суперобложки традиционного фирменного дизайна, а также коробки из толстого картона.

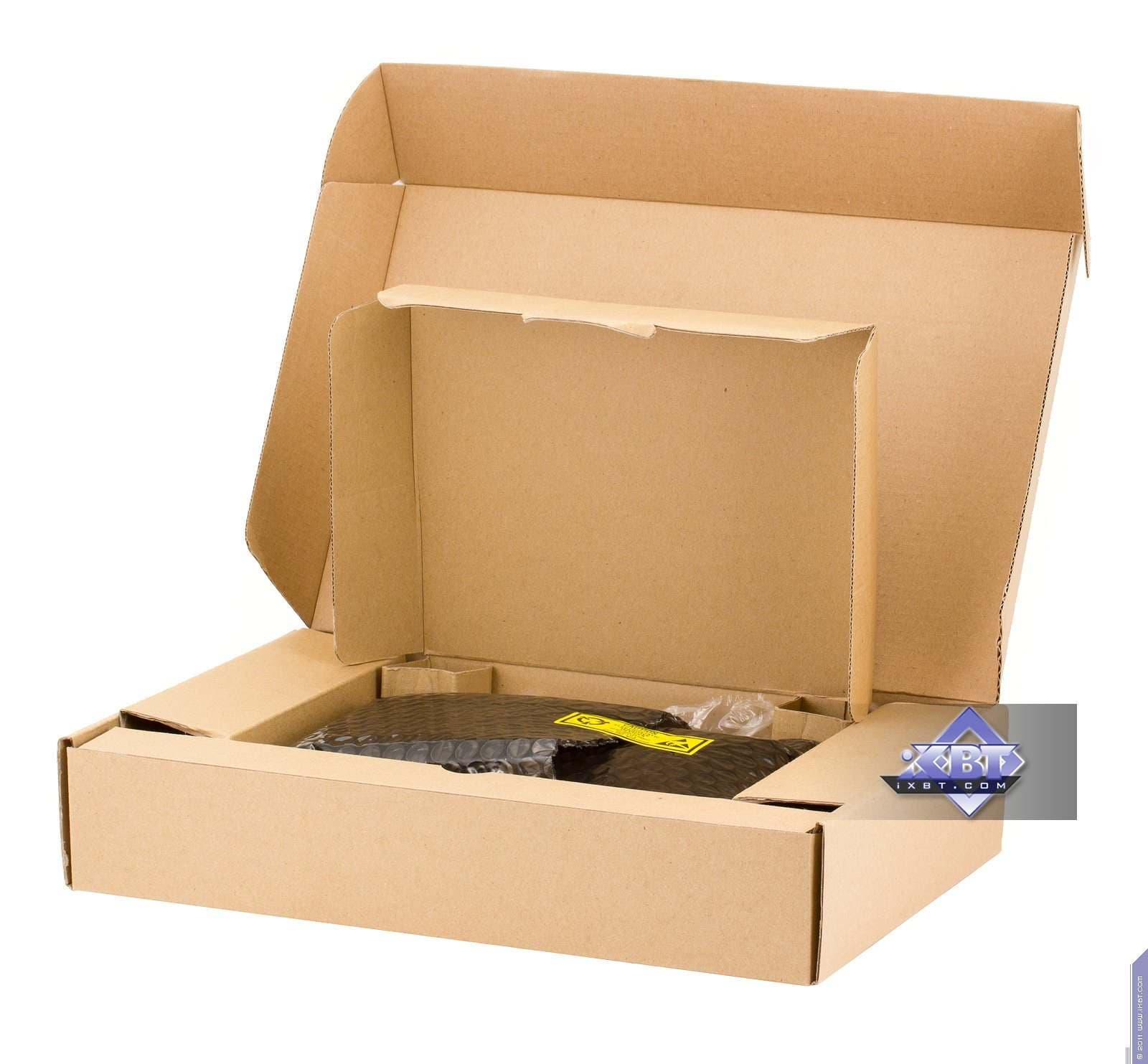

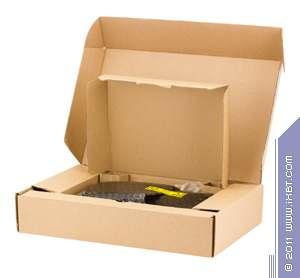

Внутри нее — отсеки из картона, в которых и находится весь комплект. Сама карта жестко закреплена, поэтому перевозка ей не страшна.
Gainward Geforce GTX 560 Ti Golden Sample, комплект поставки
Gainward Geforce GTX 560 Ti Golden Sample, комплект поставки

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64 бит; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.1; Nvidia версии 266.58.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo. Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml). Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.0 (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml). Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках). Благодарим компанию Nvidia за предоставление лицензионного продукта.

Читатели, которые хорошо разбираются в 3D-видеокартах, смогут сделать выводы самостоятельно, посмотрев на результаты, представленные на диаграммах далее. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Есть смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты. Кстати, что касается ребуса, то пятая буква — вторая в «джифорсе».

Внимание! По техническим причинам в диаграммы вкралась опечатка. У одной из карт GTX 570 указаны частоты 800/1600/4000 МГц. Это неверно. Прошу читать как 825/1650/4400 МГц.

Учитывая, что в наших результатах тестов уже есть данных двух ускорителей Geforce GTX 560 Ti, работающих на частотах 822 и 922 МГц, нет смысла вставлять на диаграммы результаты тестов данной карты с частотой работы 900 МГц, ибо, как нетрудно догадаться, производительность будет лишь чуть ниже тех показателей, что есть у варианта, разогнанного до 922 МГц.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E — очень хороший продукт в своем классе, полноправно конкурирующий даже с Radeon 6950 2 ГБ, обладая при этом меньшей ценой. Однако на подходе к магазинам уже Radeon 6950 1 ГБ, который может существенно изменить расклад сил, ибо стоимость последнего — на уровне GTX 560 Ti. Так что следите за ценами.

Приведем таблицы рейтингов полезности из последнего выпуска i3D Speed 02’11 (февраль 2011).

  1. Рейтинг полезности ТОЛЬКО по игровым тестам

    Название ускорителяРейтинг полез.Рейтинг персп.Цена
    01 GTX 460 1024 МБ 800/1600/4000985783230
    02 HD 5770 1024 МБ, 850/850/4800946632148
    03 GTS 450 1024 МБ, 930/1860/4000920628150
    04 HD 6850 1024 МБ, 775/775/4000915729211
    05 GTX 560 Ti 1024 МБ, 822/1644/4000895843298
    06 GTX 560 Ti 1024 МБ, 922/1844/4000887878330
    07 GTX 460 1024 МБ 675/1350/3600884726217
    08 HD 6950 1024 МБ, 800/800/5000870845311
    09 HD 5750 1024 МБ, 700/700/4600855580136
    10 HD 5670 1024 МБ, 775/775/200084146887
    11 HD 6870 1024 МБ, 900/900/4200828790279
    12 GTX 570 1280 МБ, 732/1464/3800826940407
    13 HD 6950 2048 МБ, 800/800/5000819892351
    14 GTX 570 1280 МБ, 825/1650/4400803976450
    15 GTS 450 1024 МБ, 783/1566/3600803573140
    16 GTX 550 Ti 1024 МБ, 1000/2000/4400784661200
    17 GTX 550 Ti 1024 МБ, 920/1840/4100783634182
    18 HD 6970 2048 МБ, 880/880/5500741944437
    19 HD 5870 1024 МБ, 850/850/4800712852374
    20 HD 6990 2×2048 МБ, 880/880/50007011178700
    21 HD 6990 2×2048 МБ, 830/830/50006821161700
    22 GTX 580 1536 МБ, 775/1550/40006791026585
    23 HD 5970 2×1024 МБ, 725/725/40005741013672
    24 GTX 580 SLI 2×1536 МБ, 775/1550/400052613021170
    25 GT 430 1024 МБ, 700/1400/360048837587
    26 HD 5570 1024 МБ 650/650/166046635187

  2. Рейтинг полезности по всем тестам

    Название ускорителяРейтинг полез.Рейтинг персп.Цена
    01 HD 5770 1024 МБ, 850/850/4800558645148
    02 HD 5670 1024 МБ, 775/775/200055248487
    03 GTS 450 1024 МБ, 930/1860/4000547640150
    04 GTX 460 1024 МБ 800/1600/4000531783230
    05 HD 5750 1024 МБ, 700/700/4600531597136
    06 HD 6850 1024 МБ, 775/775/4000507736211
    07 GTS 450 1024 МБ, 783/1566/3600497588140
    08 GTX 460 1024 МБ 675/1350/3600490729217
    09 GTX 560 Ti 1024 МБ, 822/1644/4000468839298
    10 HD 6950 1024 МБ, 800/800/5000464855311
    11 GTX 550 Ti 1024 МБ, 920/1840/4100461644182
    12 GTX 560 Ti 1024 МБ, 922/1844/4000457872330
    13 GTX 550 Ti 1024 МБ, 1000/2000/4400453670200
    14 HD 6870 1024 МБ, 900/900/4200446798279
    15 HD 6950 2048 МБ, 800/800/5000425886351
    16 GTX 570 1280 МБ, 732/1464/3800410921407
    17 GTX 570 1280 МБ, 825/1650/4400393953450
    18 HD 6970 2048 МБ, 880/880/5500377935437
    19 GT 430 1024 МБ, 700/1400/360036940087
    20 HD 5870 1024 МБ, 850/850/4800366845374
    21 HD 6990 2×2048 МБ, 880/880/50003581188700
    22 HD 6990 2×2048 МБ, 830/830/50003491171700
    23 HD 5570 1024 МБ 650/650/166033735687
    24 GTX 580 1536 МБ, 775/1550/4000326996585
    25 HD 5970 2×1024 МБ, 725/725/40002841004672
    26 GTX 580 SLI 2×1536 МБ, 775/1550/400024312701170

Как мы видим, пока слишком высокая цена у GTX 560 Ti не позволяет назвать этот продукт выгодной покупкой, поэтому слежение за ценами является очень актуальным.

Что касается остальных преимуществ рассматриваемой сегодня карты, то это однозначно отличный продукт для оверклокеров, ибо потенциал для разгона уже повышенными штатно частотами не ограничен. Вероятно, на карте чуть приподнят вольтаж на ядре, ибо оно смогло спокойно работать на частоте 1 ГГц!

Видеокарта очень хороша и для остальных категорий пользователей, которые желают получить приемлемую скорость за 200 с чем-то долларов США и при этом иметь компактный ускоритель с не очень высоким потреблением.

А что касается ребуса, то выше внимательные читатели уже смогли найти ответ — название города, где находится та самая площадь с фотоснимка. И этот город имеет непосредственное отношение к Gainward, ибо там — штаб-квартира этой компании.

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за март 2011 года) карту:

  • Gainward Geforce GTX 560 Ti Golden Sample 1024 МБ 256-битной GDDR5, PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 560 Ti — $178(4) HD 6870 — $94(4)
GTX 560 Ti — $178(4) HD 6950 2 ГБ — Н/Д(0)
GTX 560 Ti — $178(4) GTX 470 — $357(на 11.01.16)
GTX 560 Ti — $178(4) GTX 460 1 ГБ — Н/Д(0)
GTX 560 Ti — $178(4) HD 6950 1 ГБ — Н/Д(0)


Благодарим компанию Gainward и лично Константина Устинова
за предоставленную на тестирование видеокарту

Блок питания для тестового стенда предоставлен компанией TAGAN

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia




22 марта 2011 Г.
