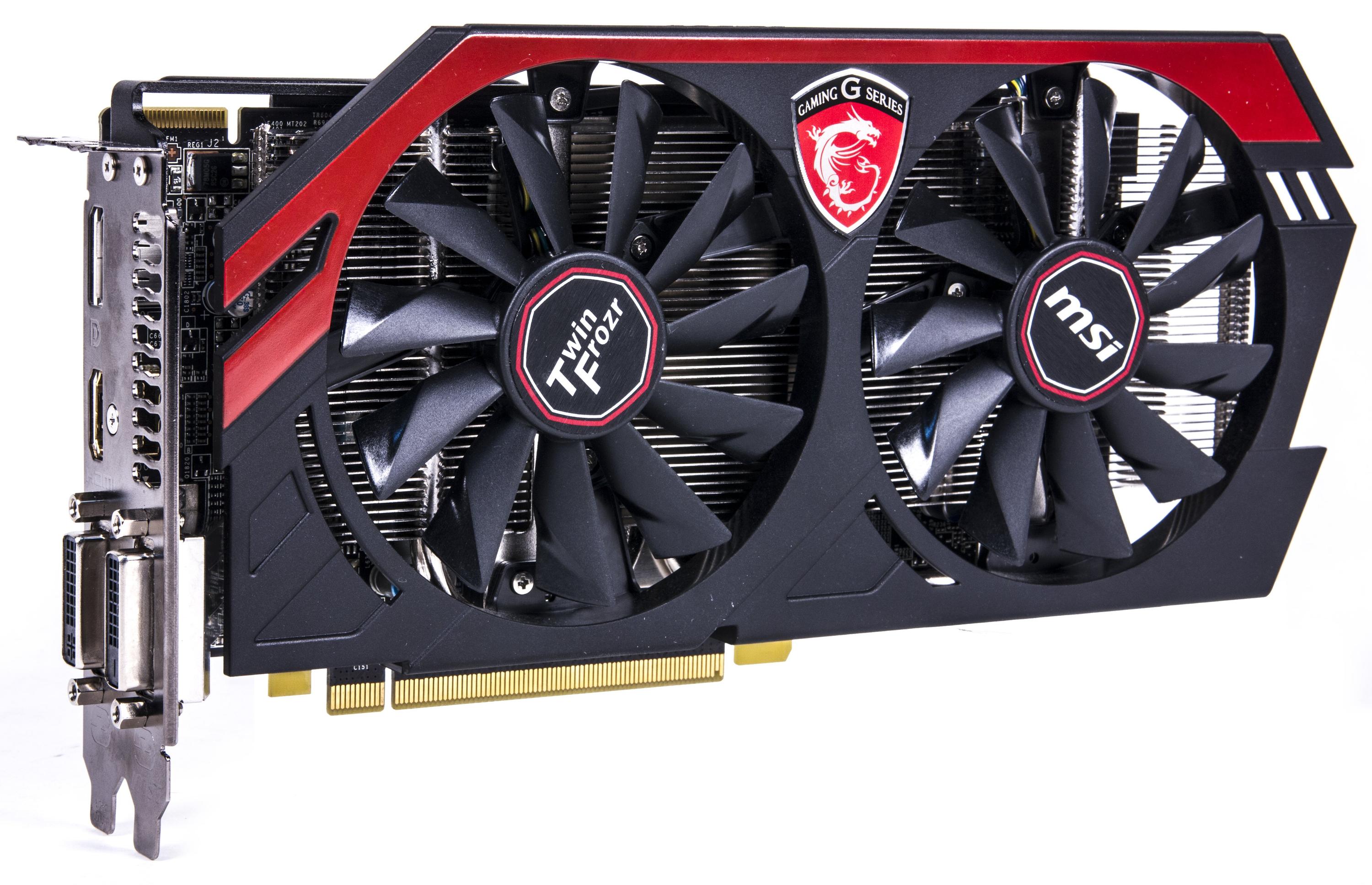

Radeon R9 270 в исполнении MSI

MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Это второй материал по MSI R9 270/270X. В предыдущем материале по карте MSI мы ознакомились с продуктом на базе Radeon R9 270X. Теперь же рассмотрим Radeon R9 270. Это наше предпоследнее тестирование карт такого уровня — впереди еще серия продуктов XFX.

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 270 (Curacao)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц975925
Частота работы памяти (физическая (эффективная)), МГц1400 (5600)1400 (5600)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU/частота работы блоков, МГц20/97520/925
Число операций (ALU) в блоке64
Суммарное число операций (ALU)1280
Число блоков текстурирования (BLF/TLF/ANIS)80
Число блоков растеризации (ROP)32
Размеры, мм257×115×35255×100×33
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт155/51/3151/50/3
Выходные гнезда1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов11
Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200
Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI3840×2400/3840×2400/2560×1600/1920×1200

Комплектация локальной памятью
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

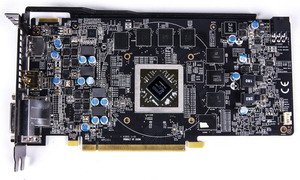

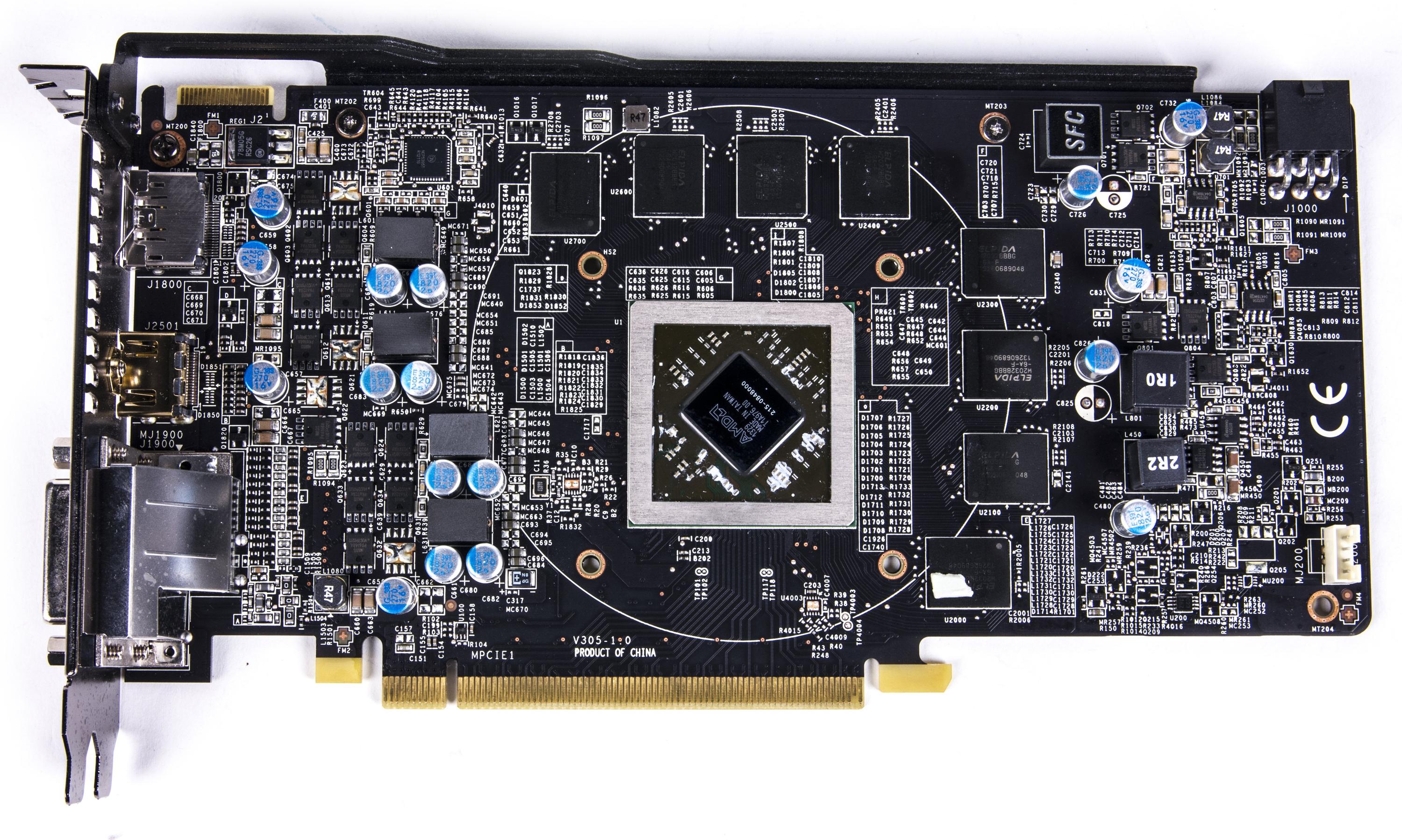

Вид спереди
MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

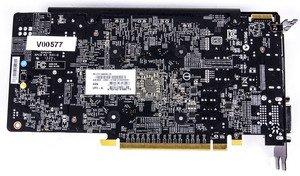

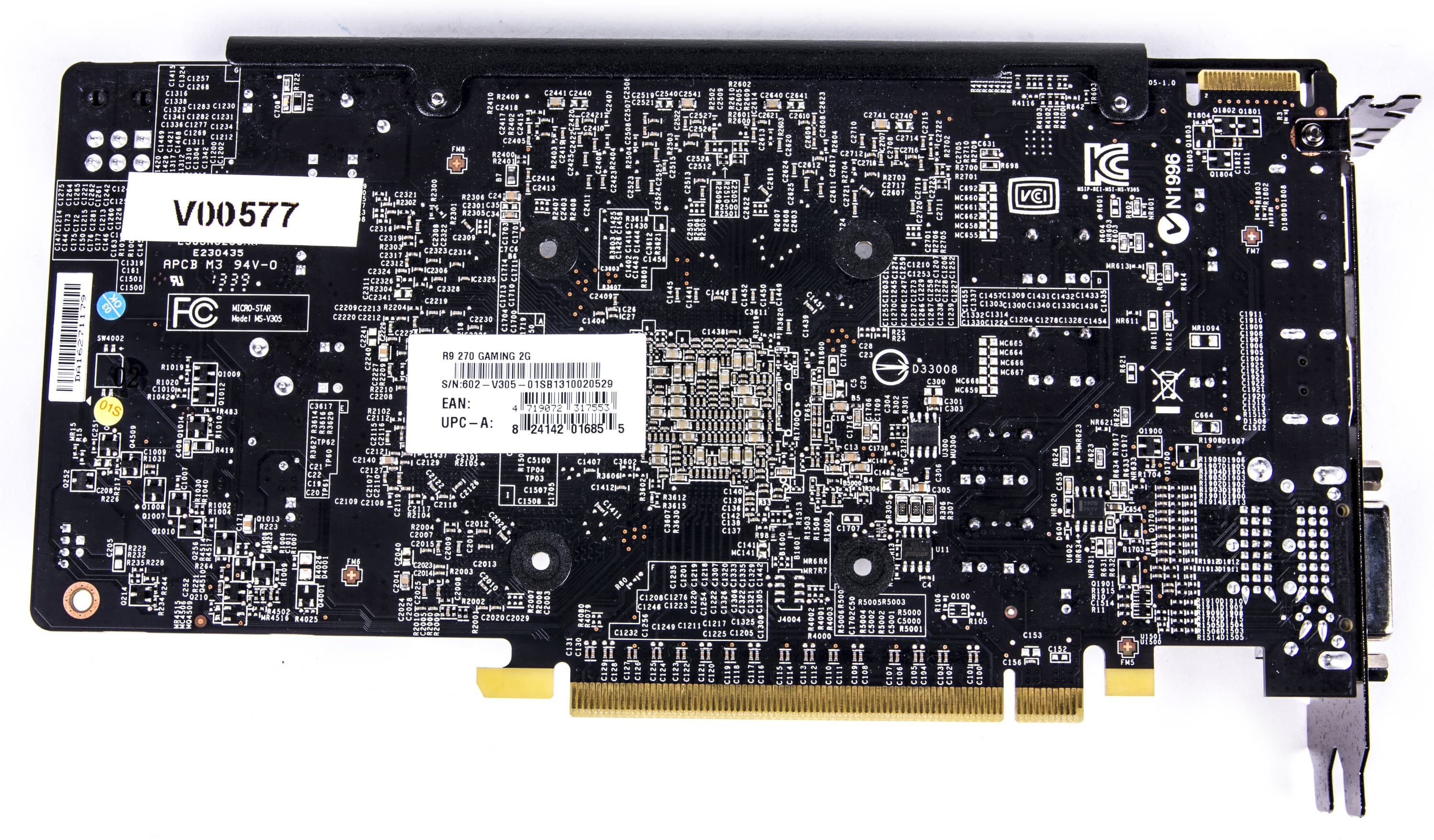

Вид сзади
MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 270X

Несмотря на то, что R9 270Х и R9 270 представляют собой один и тот же GPU (разница лишь в частоте работы), пониженная частота (а следовательно, и энергопотребление) сделала возможным упрощение дизайна карты. Поэтому PCB здесь кардинально отличается не только от предыдущей рассмотренной видеокарты MSI R9 270X, но и от эталонного дизайна. Уже нет особых дросселей SFC, да и схема питания стала всего лишь 4-фазной. Понятно, что компания не предполагает серьезного разгона этой карты — в противном случае она смогла бы помешать продажам более дорогой R9 270X. Достаточно того, что частоты GPU и так выше номинала на 50 МГц. Но зато энергопотребление ускорителя таково, что достаточно одного разъема дополнительного питания.

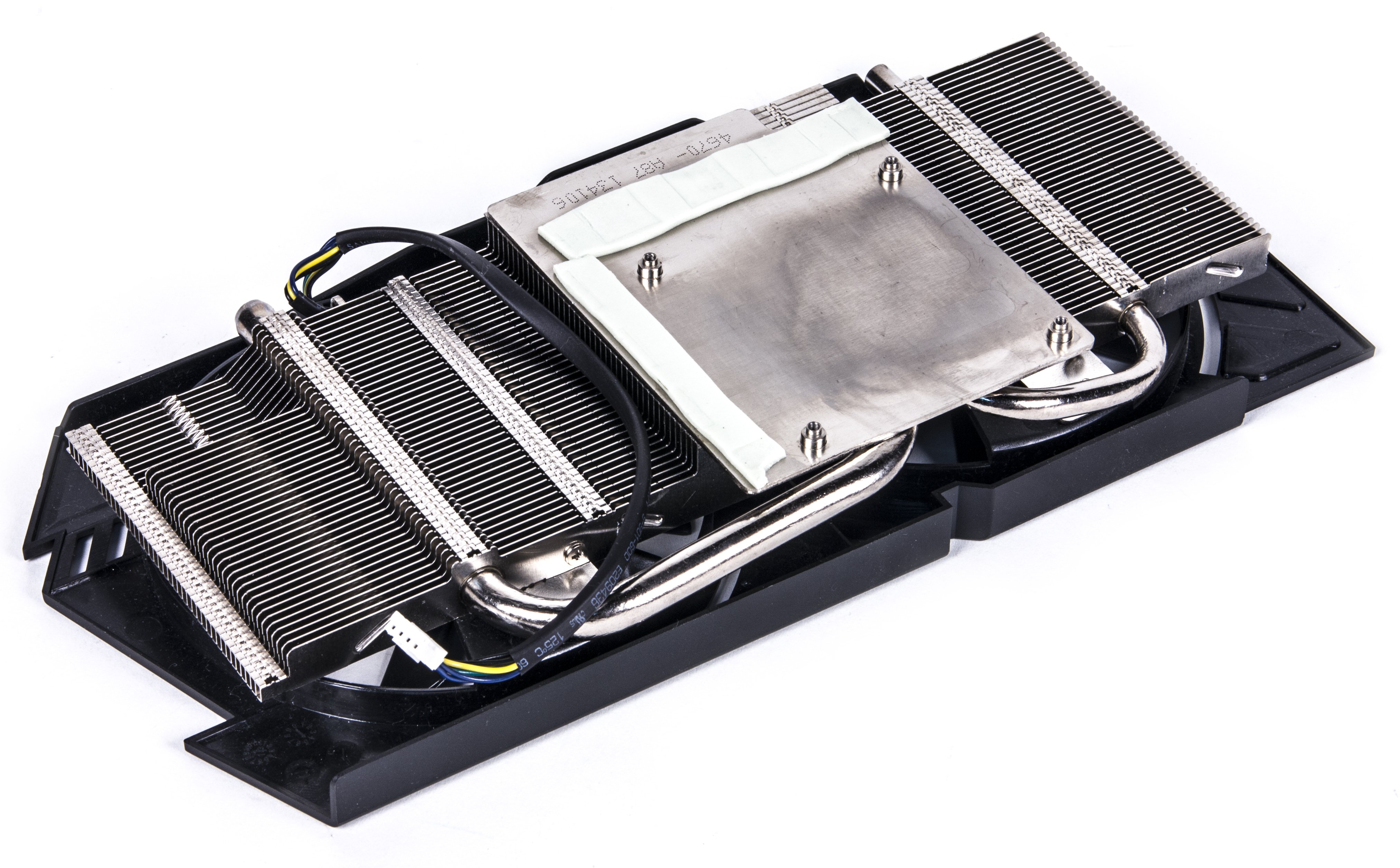

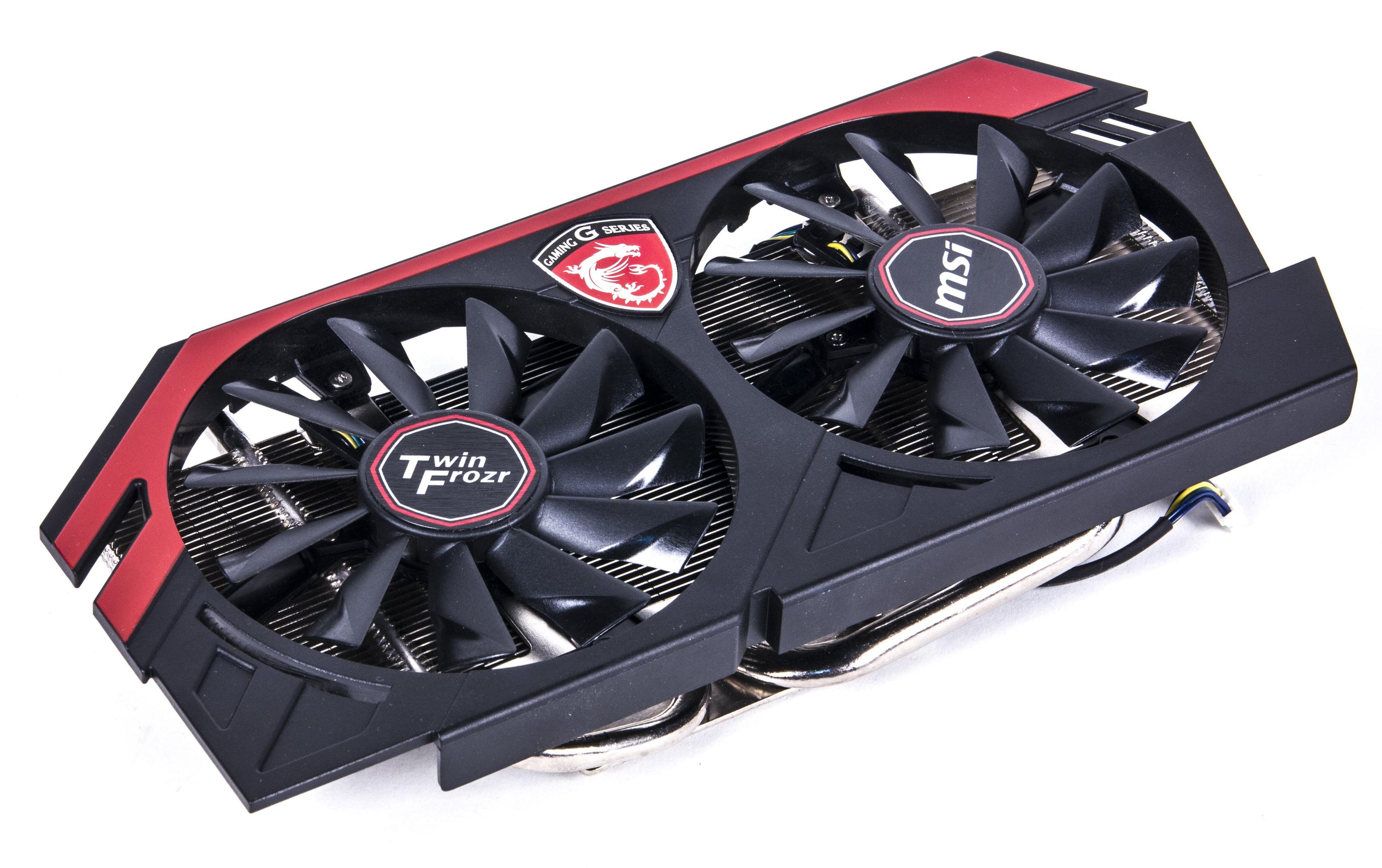

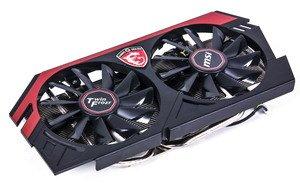

Система охлаждения
Используется немного более простая версия кулера из серии TwinFrozr. Это все тот же массивный многореберный радиатор из медного сплава, покрытый никелем. Через подошву проходит пара тепловых трубок (у версии R9 270X их было больше), помогающих распределять тепло от GPU по ребрам радиатора. Сверху надет кожух с двумя вентиляторами.

Микросхемы памяти и силовые транзисторы не охлаждаются.

После 6-часового прогона под нагрузкой максимальная температура не превысила 66 градусов, что также является очень хорошим результатом для видеокарты такого уровня. При этом максимальная частота вращения вентиляторов составляет чуть менее 1500 оборотов в минуту. Как я уже писал, это делает кулер практически неслышным на фоне шума системного блока.

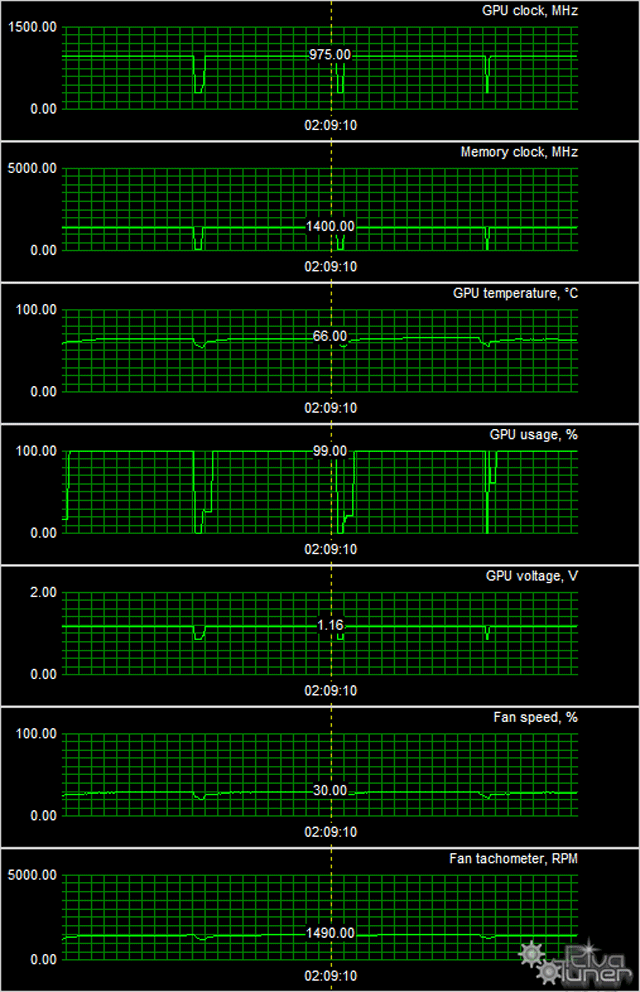

Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder)

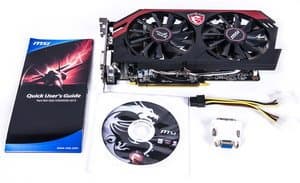

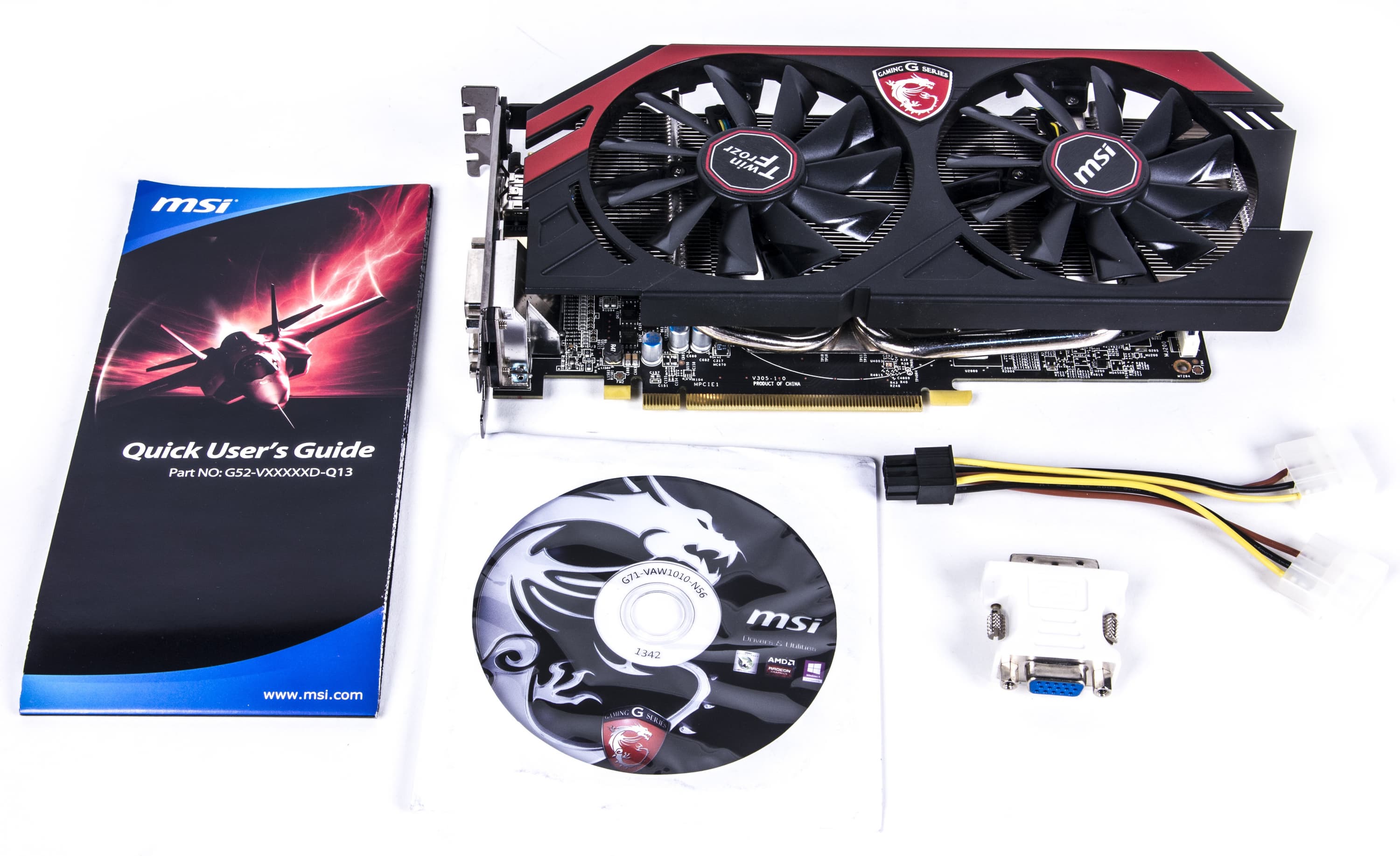

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами и мост CrossFire. Мы видим комплект без моста CrossFire, однако имеются адаптер DVI-to-VGA и разветвитель питания.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.6, Nvidia версии 340.43. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0

  • Crysis 3 (Crytek/EA), DirectX 11.0

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

  • Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 270 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. 15 июля 2014 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
19MSI R9 270 2048 МБ, 975/975/5600660351188
20R9 270 2048 МБ, 955/955/5600640327196
21GTX 660 2048 МБ, 993—1053/6000620312199
23GTX 650 Ti Boost 2048 МБ, 980—1033/6000530273194

Комментарий к Рейтингам iXBT.com


Собственно, конкурентов у R9 270 очень мало, по сути один GTX 660, против которого Radeon выступает очень неплохо. А раз у карты MSI повышены частоты, то ей и достается первое место.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей15 июля 2014 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01MSI R9 270 2048 МБ, 975/975/5600351660188
07R9 270 2048 МБ, 955/955/5600327640196
11GTX 660 2048 МБ, 993—1053/6000312620199
17GTX 650 Ti Boost 2048 МБ, 980—1033/6000273530194

Комментарий к Рейтингам полезности


Точно такая же картинка. Расклад цен таков, что совершенно не меняет расклад сил. Продукт MSI опять лидер, причем абсолютный лидер по всему рейтингу среди 36 карт.

MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E — отличный продукт среднего уровня. По сути, самый полезный ускоритель 3D-графики на сегодня (июль 2014 г.) с максимальной отдачей на каждый вложенный рубль. Видеокарта имеет очень хорошую и тихую систему охлаждения.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за июль 2014 года)

награду получила карта:
  • MSI Radeon R9 270 Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 270 2 ГБ — $158 (на 09.03.16) GTX 650 Ti Boost — Н/Д(0)
R9 270 2 ГБ — $158 (на 09.03.16) GTX 660 — $200(12)
R9 270 2 ГБ — $158 (на 09.03.16) HD 7850 2 ГБ — $120(5)
MSI R9 270 Gaming OC — Н/Д(0), T-10583571 R9 270 2 ГБ — $158 (на 09.03.16)
Предложения MSI R9 270 Gaming OC
L-10583571-10


Благодарим компанию MSI Russia
и лично Бориса Волка
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
