Наверное, осталось всего два обзора, в которых мы рассказываем о семействе Radeon R9 270/270X. Оба материала посвящены продуктам MSI. Первый расскажет о Radeon R9 270X.
Справочные материалы

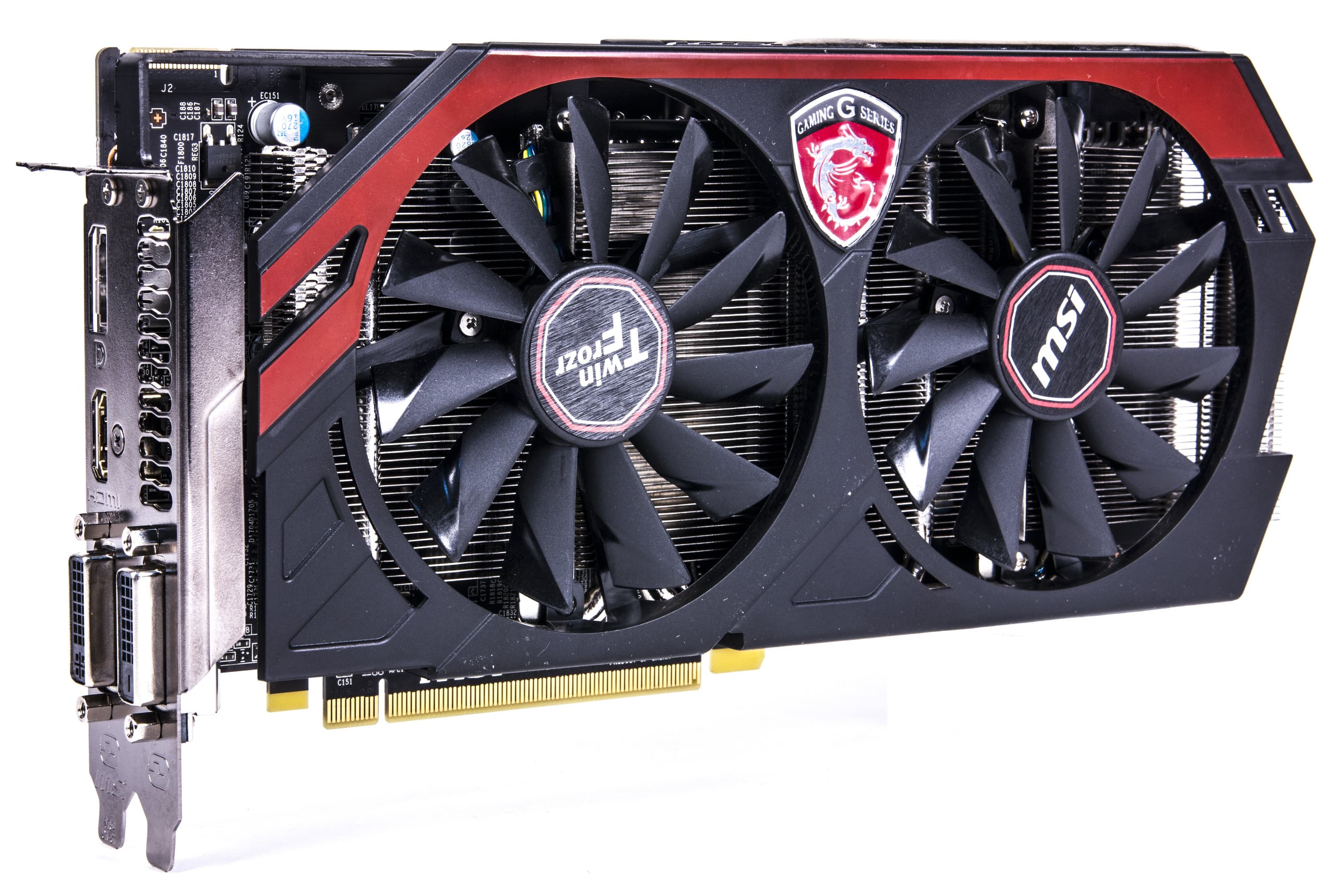

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Устройство(а)
| MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon R9 270X (Curacao) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1120 | 1050 |
| Частота работы памяти (физическая (эффективная)), МГц | 1400 (5600) | 1400 (5600) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 20/1120 | 20/1050 |
| Число операций (ALU) в блоке | 64 | |
| Суммарное число операций (ALU) | 1280 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 260×115×35 | 255×100×33 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 187/60/3 | 181/57/3 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2 |
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB. Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

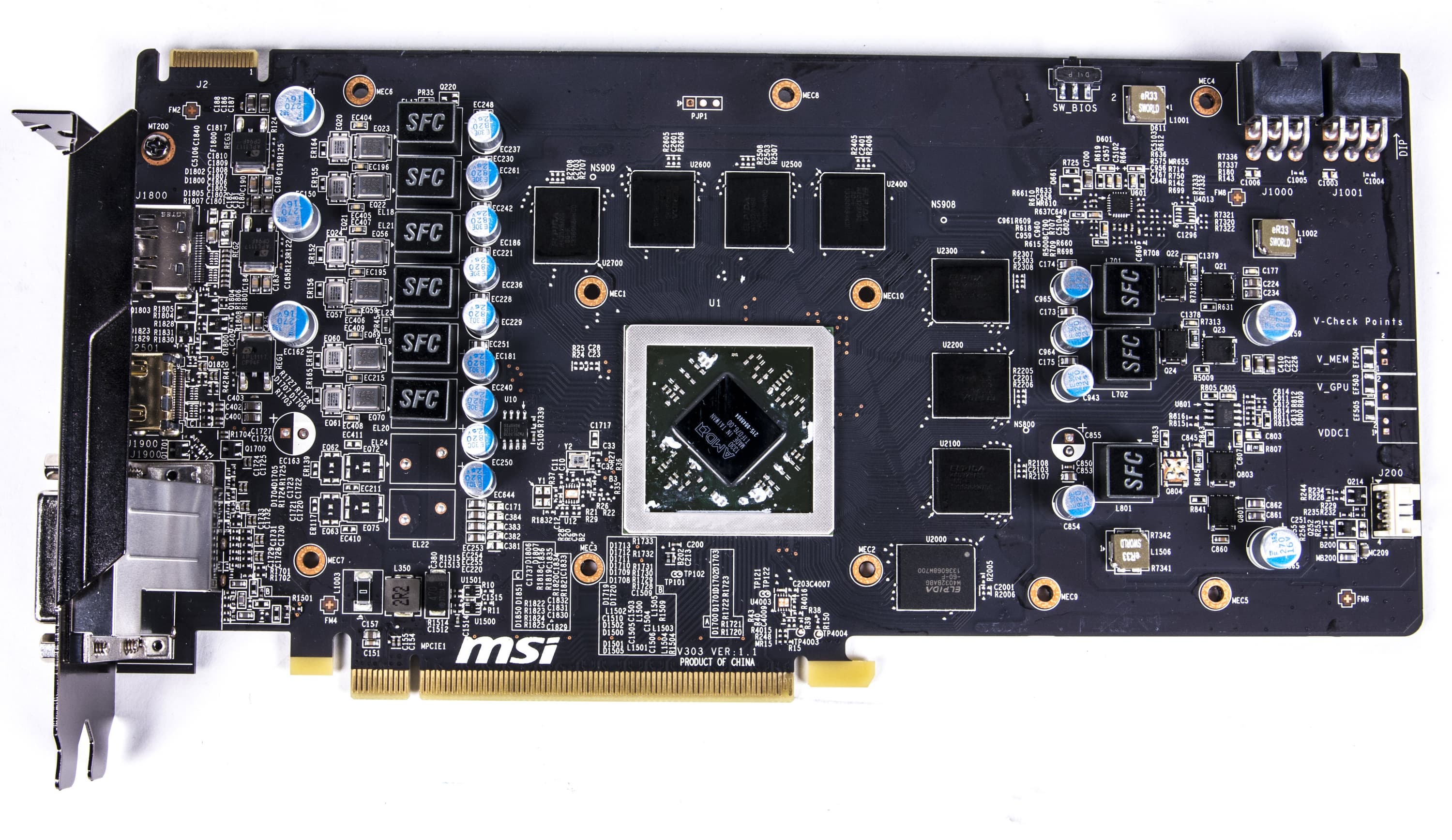

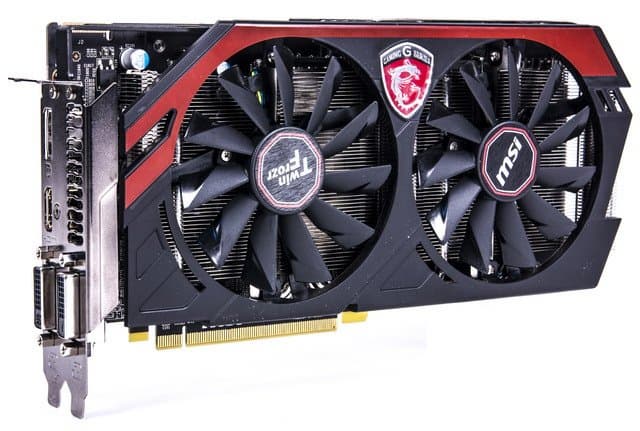

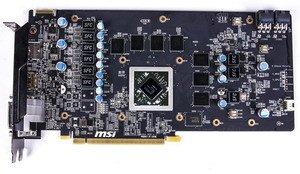

| Вид спереди | |
| MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270X |
 |  |

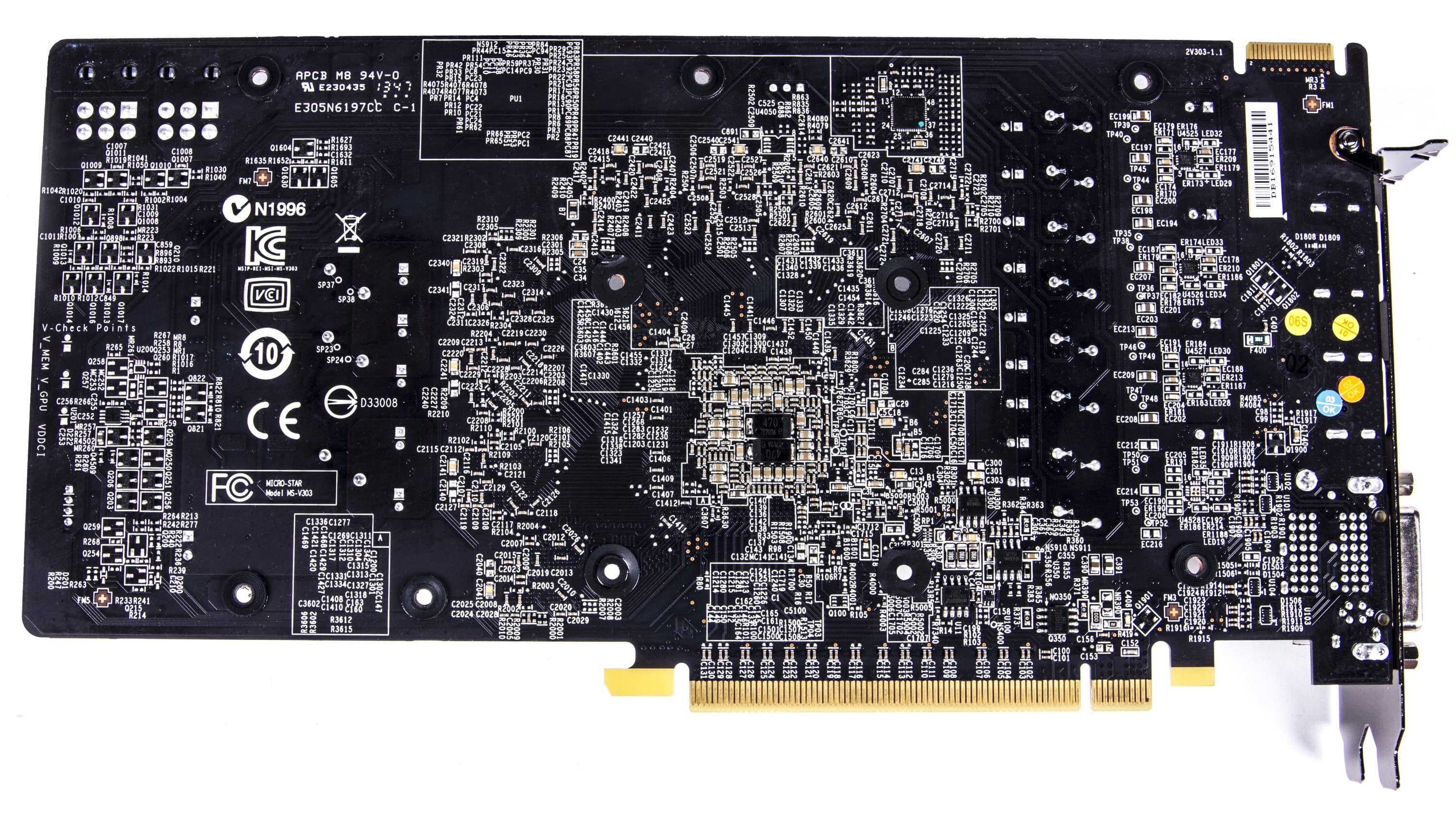

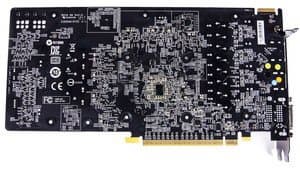

| Вид сзади | |
| MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270X |
 |  |
Хорошо известно, что компания MSI отличается еще и тем, что практически все свои видеокарты проектирует самостоятельно, и если в них и присутствуют элементы референс-дизайна, то именно в качестве элементов. Вот и сейчас мы видим, что по сути только расположение микросхем памяти относительно ядра перекочевало из эталонного дизайна. Все остальное — наработки инженеров MSI. Прежде всего это касается силового блока. Схема питания стала 7-фазной (плюс 2 фазы на память) вместо 4-фазной (плюс 1 фаза на память) у референс-карты. Вместе с этим реализуется очень тонкая настройка вольтажа по ядру и по памяти, особенно это касается разгонных возможностей с помощью фирменной утилиты Afterburner. Отличительной чертой продукта MSI является применение дроссельных катушек SFC (Super Ferrite Choke), которые входят в состав модулей питания памяти и GPU. По сравнению с традиционными дросселями SFC обладают более высокой эффективностью и стабильностью работы при повышении температуры. Они могут показывать на 30% более высокую эффективность по сравнению с обыкновенными дросселями и позволяют автоматически переключаться между режимом высокой производительности и режимом высокой эффективности в зависимости от текущей нагрузки, что существенно помогает при оверклокинге.
| Система охлаждения | |
|---|---|

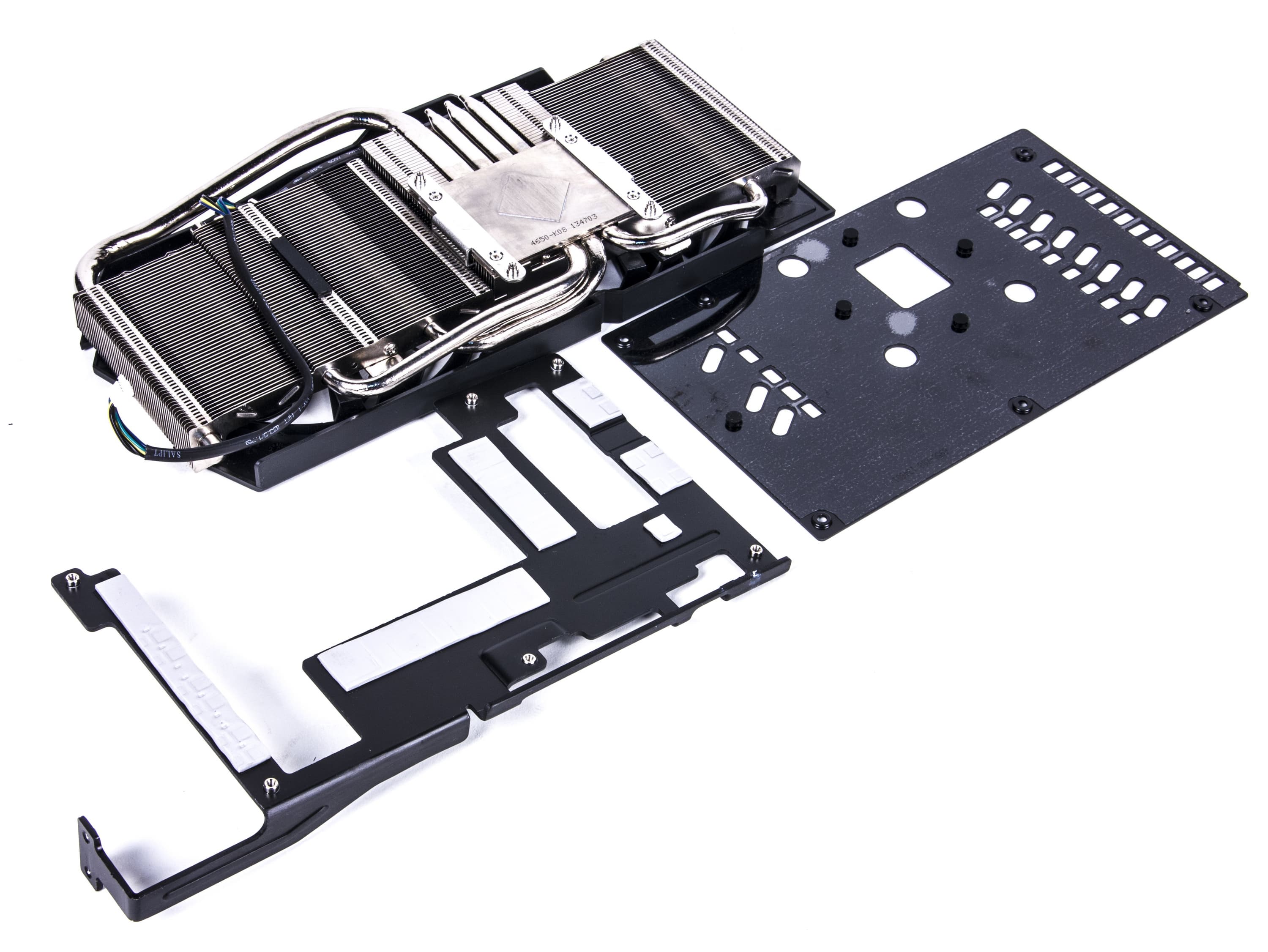

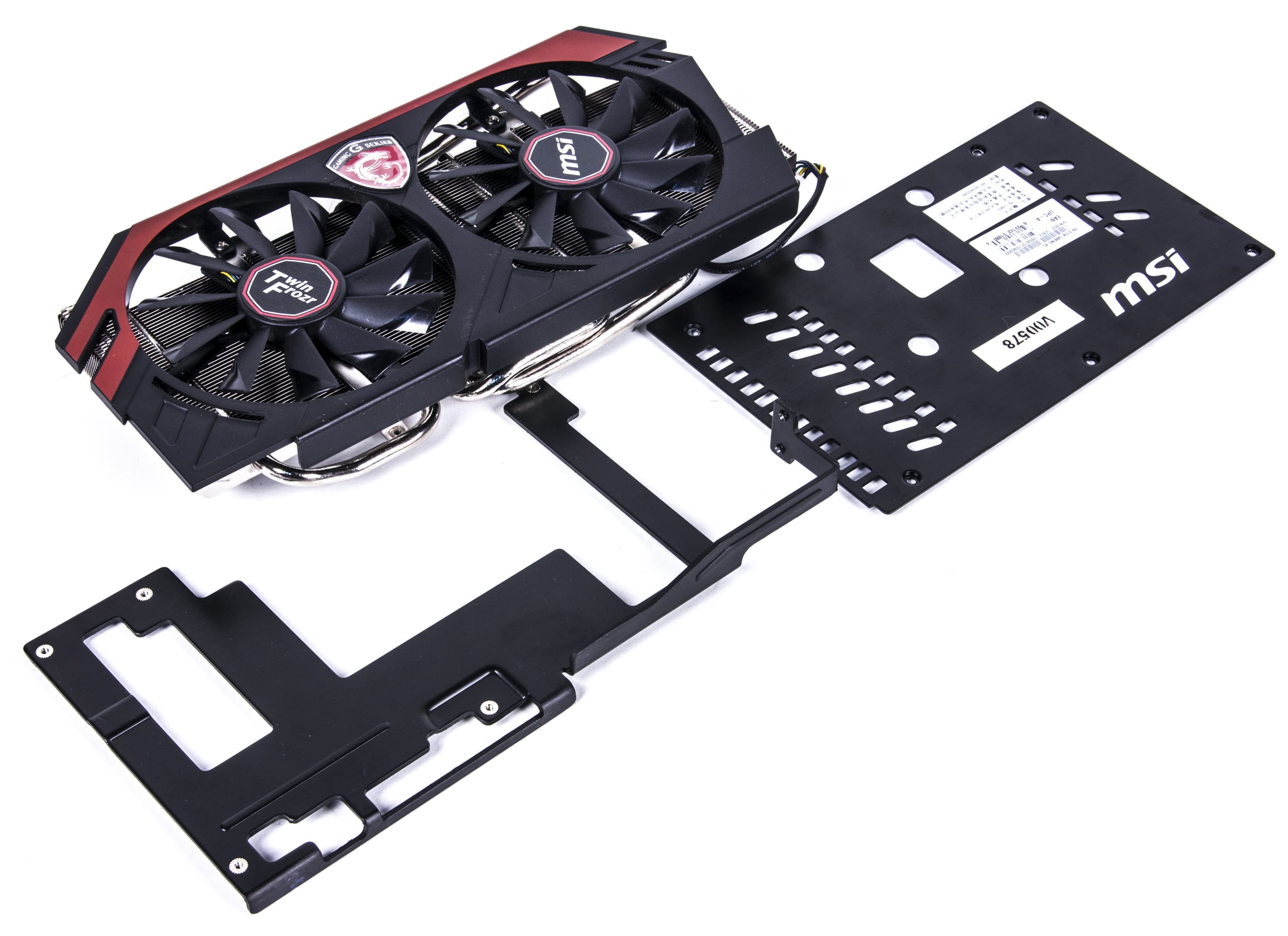

Традиционно устройство охлаждения серии TwinFrozr представляет собой довольно массивный многореберный радиатор из медного сплава, покрытый никелем. Через подошву проходит несколько тепловых трубок, помогающих распределять тепло от GPU по ребрам радиатора. Сверху надет кожух с двумя вентиляторами. Микросхемы памяти и силовые транзисторы охлаждаются специальной пластиной-радиатором, однако тут мы видим, что проектировщики «схалтурили»: форма пластины такова, что расчитана на прижим к микросхемам памяти, расположенным двумя рядами под углом 90 градусов друг к другу. А дизайн R9 270X предусматривает наличие одной микросхемы памяти ниже этих рядов, и эта микросхема осталась без охлаждения, что выглядит реально как-то глупо (на фото выше видно, что одна нижняя микросхема имеет четко видимую маркировку, в то время как у остальных она стерлась после прижима к пластине-радиатору через термоинтерфейс). После 6-часового прогона под нагрузкой максимальная температура не превысила 70 градусов, что является очень хорошим результатом для видеокарты такого уровня. При этом максимальная частота вращения вентиляторов достигает 1500 оборотов в минуту, и кулер остается практически неслышимым на фоне шума всего системного блока. |  |
 | |
| Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
| Комплектация | |
|---|---|

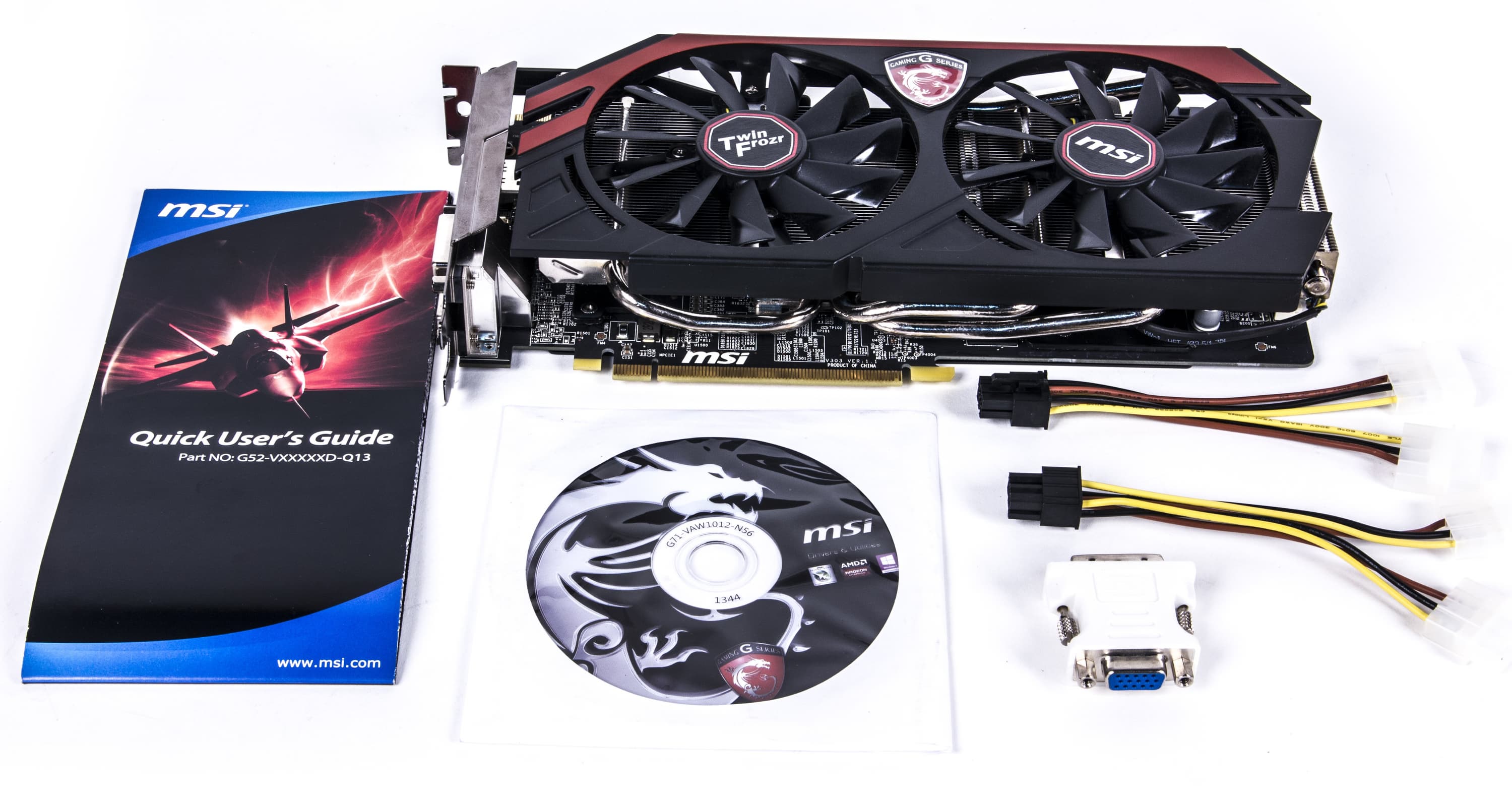

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами и мост CrossFire. Мы видим комплект без моста CrossFire, однако имеются адаптер DVI-to-VGA и два разветвителя питания. |  |

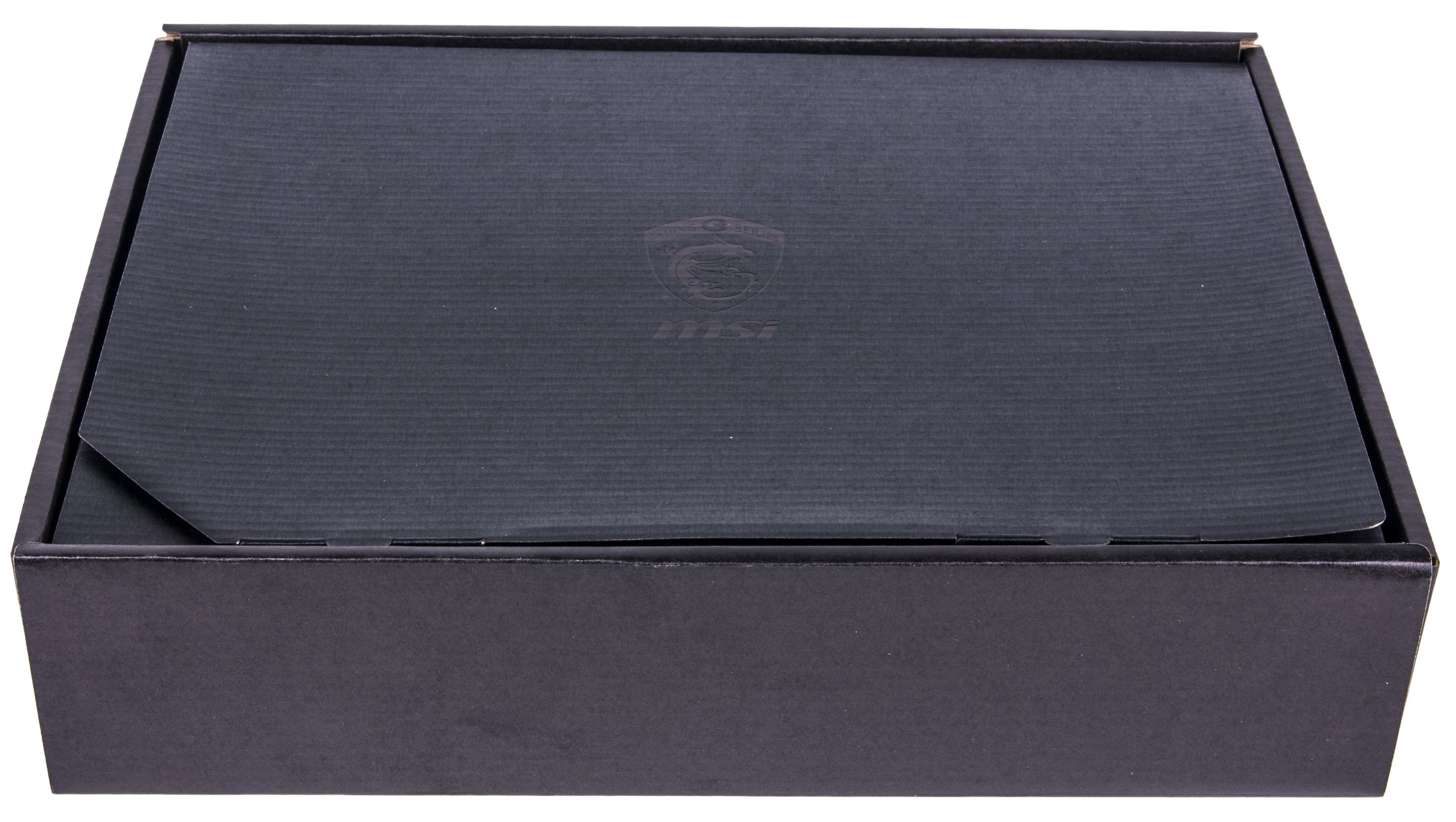

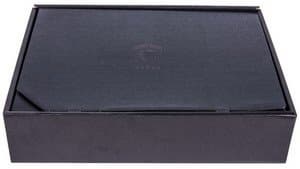

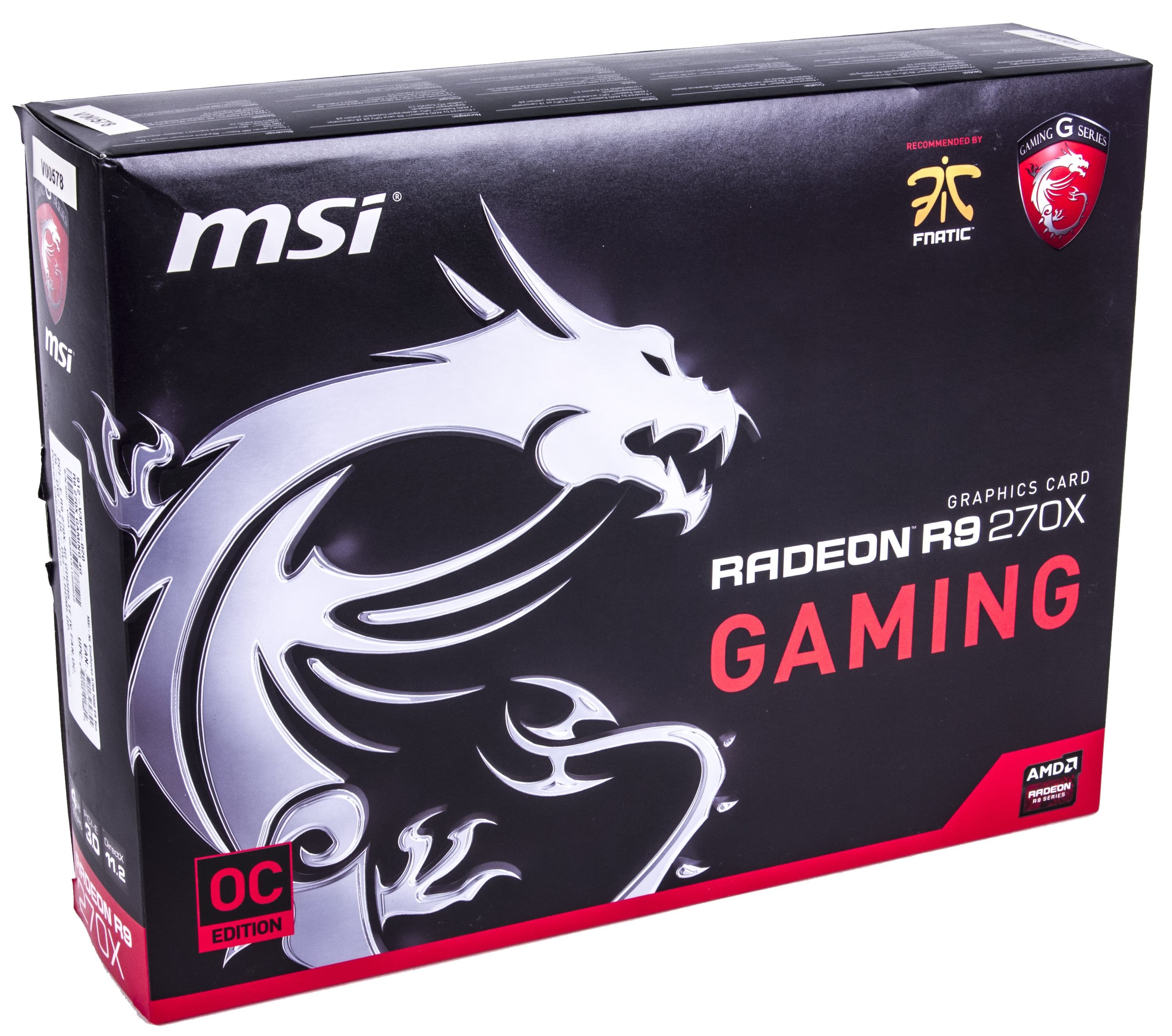

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- драйверы AMD версии Catalyst 14.6, Nvidia версии 340.43. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0
- Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0
- Crysis 3 (Crytek/EA), DirectX 11.0
- Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Sniper Elite V2
- Unigine Valley Benchmark
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 270X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | 15 июля 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 15 | GTX 760 2048 МБ, 980—1033/6000 | 760 | 285 | 267 |
| 16 | MSI R9 270X 2048 МБ, 1120/1120/5600 | 720 | 350 | 206 |
| 17 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 710 | 220 | 322 |
| 18 | R9 270X 2048 МБ, 1050/1050/5600 | 700 | 321 | 218 |
| 21 | GTX 660 2048 МБ, 993—1053/6000 | 620 | 312 | 199 |
Комментарий к Рейтингам iXBT.com
Radeon R9 270X не является прямым конкурентом Geforce GTX 760 из-за разных рекомендованных цен на эти решения. Наверное, все же Geforce GTX 660 в качестве прямого соперника будет поближе. Однако мы все равно сравниваем со всеми возможными конкурентами, и по результатам видно, что Geforce GTX 760 занял лидирующую позицию в группе (но он при этом и сильно дороже), а GTX 660 как раз отстал от R9 270X.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | 15 июля 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 02 | MSI R9 270X 2048 МБ, 1120/1120/5600 | 350 | 720 | 206 |
| 08 | R9 270X 2048 МБ, 1050/1050/5600 | 321 | 700 | 218 |
| 11 | GTX 660 2048 МБ, 993—1053/6000 | 312 | 620 | 199 |
| 16 | GTX 760 2048 МБ, 980—1033/6000 | 285 | 760 | 267 |
| 23 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 220 | 710 | 322 |
Комментарий к Рейтингам полезности
Да, GTX 760 оказался настолько дорогим, что занял предпоследнее место в группе при учете цены, а в лидерах — продукт MSI и (за ним) референс-карта R9 270X. Чуть меньшая цена не помогла в этом соперничестве ускорителю GTX 660.
MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E — отличный вариант самого полезного ускорителя в ценовом классе 200 долларов. Карта имеет повышенные частоты работы (при этом разгон возможен и более серьезный, в нашем случае мы получили стабильную работу на частотах 1200/6400 МГц), тихую и очень эффективную систему охлаждения, относительно компактные размеры. Собственно, это то, что нужно геймерам среднего класса.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
награду получила карта:
- MSI Radeon R9 270X Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| R9 270X 2 ГБ — $195 (на 01.06.16) | GTX 760 2 ГБ — $212 (на 01.06.16) |
| R9 270X 2 ГБ — $195 (на 01.06.16) | GTX 660 Ti — $309(2) |
| R9 270X 2 ГБ — $195 (на 01.06.16) | GTX 660 — $200(12) |
| R9 270X 2 ГБ — $195 (на 01.06.16) | HD 7870 2 ГБ — $142(8) |
| MSI R9 270X Gaming OC — $175(1), | R9 270X 2 ГБ — $195 (на 01.06.16) |
| Предложения MSI R9 270X Gaming OC | |
