Обзор источника бесперебойного питания Qdion QDP 850

Многие известные бренды выпускают продукцию не только под своей «родной» торговой маркой, но и используя другие зарегистрированные названия, особенно когда речь идет о продукции, которая заявляется как элитная или, наоборот, бюджетная.

Именно такой случай мы рассмотрим в этом обзоре: компания FSP Group, компьютерные блоки питания и корпуса которой не раз рассматривались на нашем сайте, выпускает и широкий спектр источников бесперебойного питания. В основном они предлагаются под маркой FSP, однако есть и бюджетная линейка с торговой маркой Qdion, которая полностью аналогична линейке FSP DP и даже выпускается на том же заводе.

Вот официальная информация: «Компания FSP объявила о выделении Qdion в самостоятельный бренд. Права на него переходят полностью в собственность российского представительства компании, которое будет заниматься его продвижением и формированием модельного ряда совершенно независимо. Именно этим объясняется идентичность представленных в линейках Qdion и FSP моделей, несмотря на разницу между ними в цене».

Под маркой Qdion сегодня предлагаются линейно-интерактивные ИБП с мощностью от 450 до 2000 В·А в двух вариантах исполнения — с ЖК-экраном (QDV) и с индикацией на единственном светодиоде (QDP). Мы рассмотрим модель Qdion QDP 850 с выходной мощностью 850 В·А / 480 Вт.

Характеристики, внешний вид, комплектация

Как нам пояснили в представительстве компании, официальный сайт сейчас находится в процессе редизайна, поэтому информация там не всегда полная, к тому же на момент написания обзора там была фотография аналогичного устройства из серии QDV, ИБП которой оснащены ЖК-экраном. Поэтому ряд параметров для нашей таблицы мы взяли из прилагаемой инструкции.

Тип ИБП линейно-интерактивный
Форма синусоиды аппроксимация
Количество фаз вход/выход 1/1
Мощность полная / активная 850 В·А / 480 Вт
Диапазон входного напряжения 162—290 В
Выходное напряжение 220/230/240 В
Отклонение выходного напряжения в режиме батареи ±10%
Выходная частота 50/60 Гц
Время переключения (типовое) 2—6 мс
Тип и количество АКБ AGM×1
Ёмкость АКБ, напряжение 9 А·ч, 12 В
Время заряда 6 часов (до 90% емкости)
Индикация LED
USB опционально
Выходы или 4×IEC C13, или 2×Schuko
Размеры 320×130×182 мм
Вес нетто 4,9 кг
Уровень шума менее 40 дБ
Средняя цена
Розничные предложения
Описание на сайте производителя fsp-power.ru

Обратите внимание: доступны варианты с разными выходными розетками, на российском рынке предлагаются два — с двумя Schuko («евророзетки», в этом случае входной кабель несъемный) и с четырьмя C13 (IEC 60320, входной кабель подключается через разъем С14).

Не очень понятна строчка «USB: опционально» — в доставшейся нам модели USB-порт для связи с компьютером имеется. В представительстве компании нам пояснили, что возможен выпуск модели и без коммуникационного USB-порта.

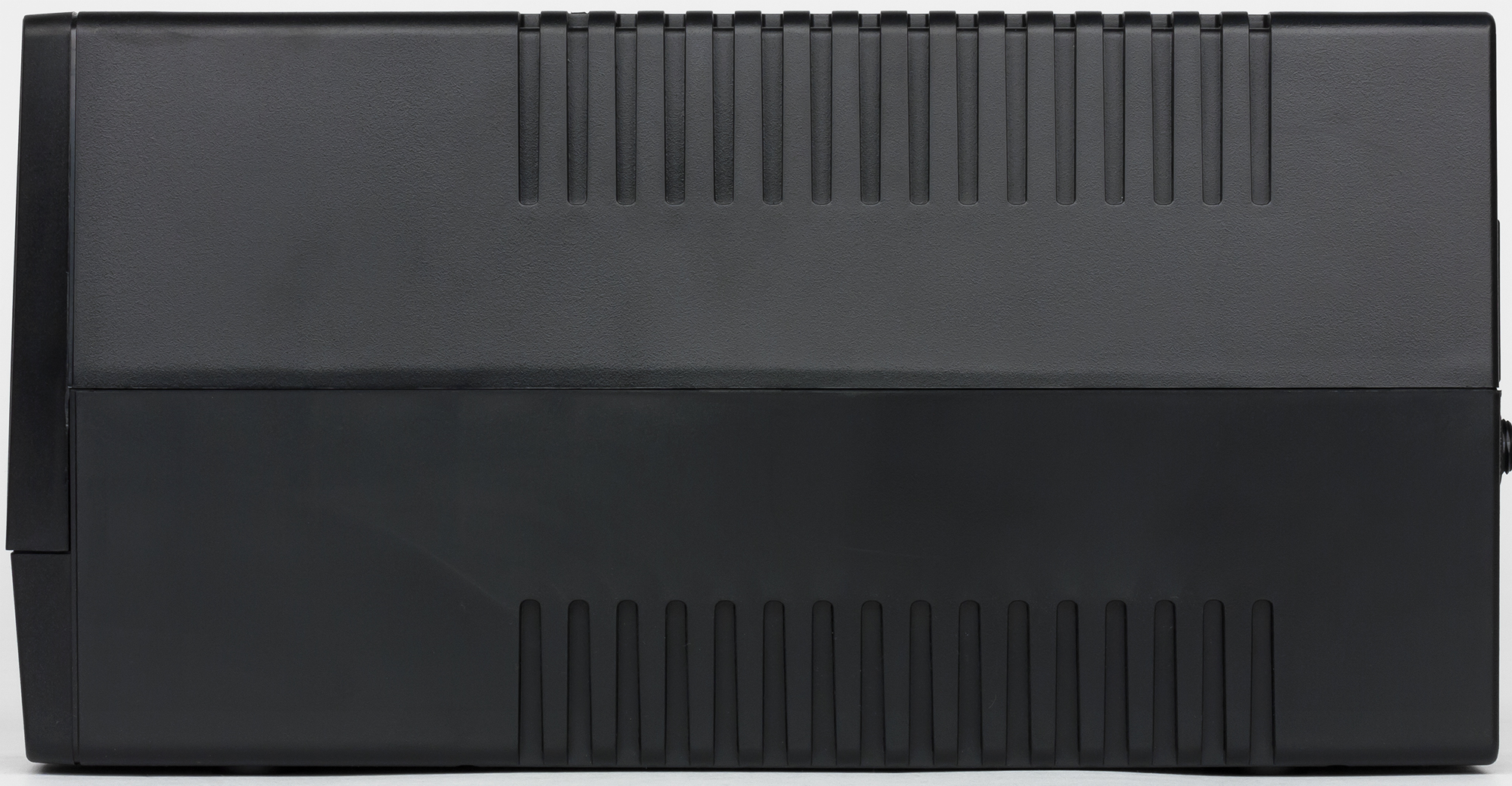

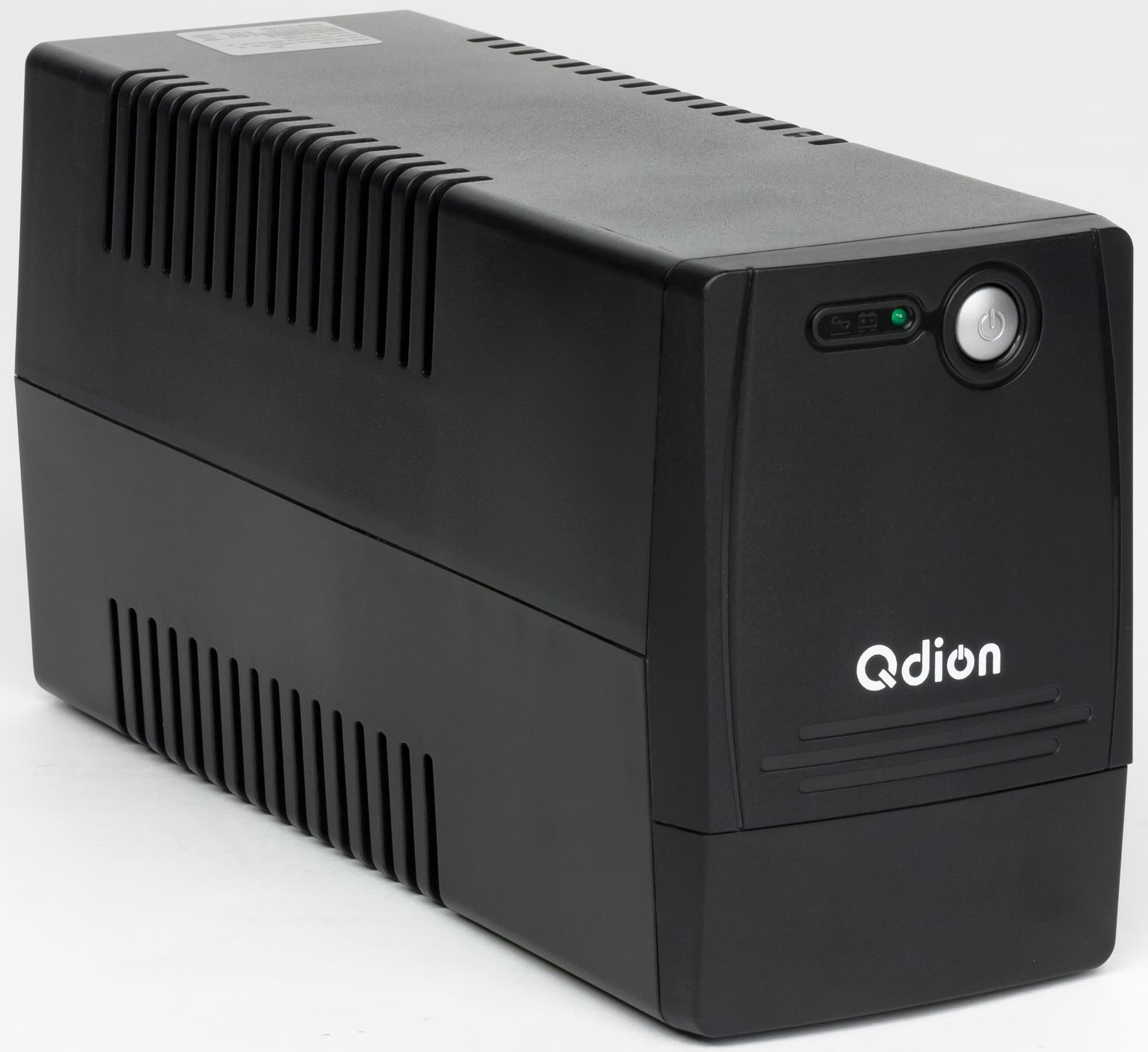

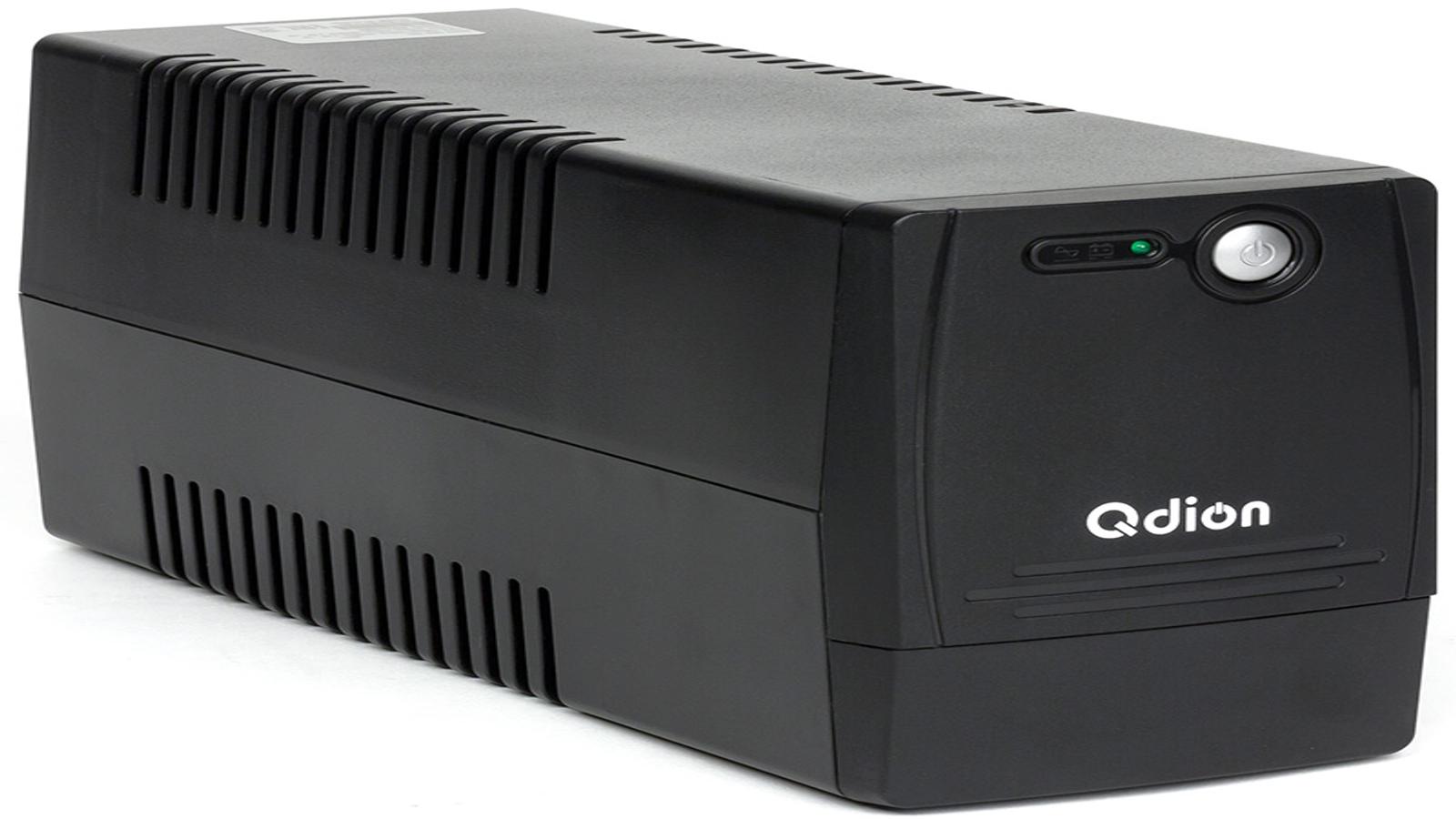

Корпус башенного типа выполнен из черного пластика, вверху и внизу есть вентиляционные прорези.

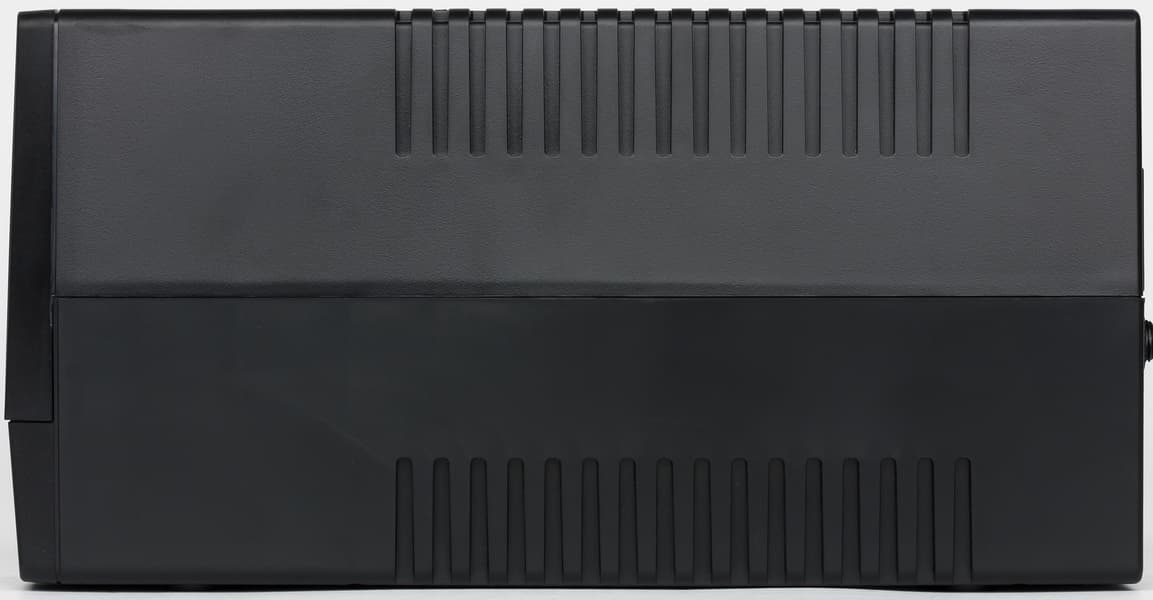

Вид сбоку

Снизу имеются кольцевые выступы высотой около 2 мм — это и есть ножки, никаких амортизирующих вставок нет.

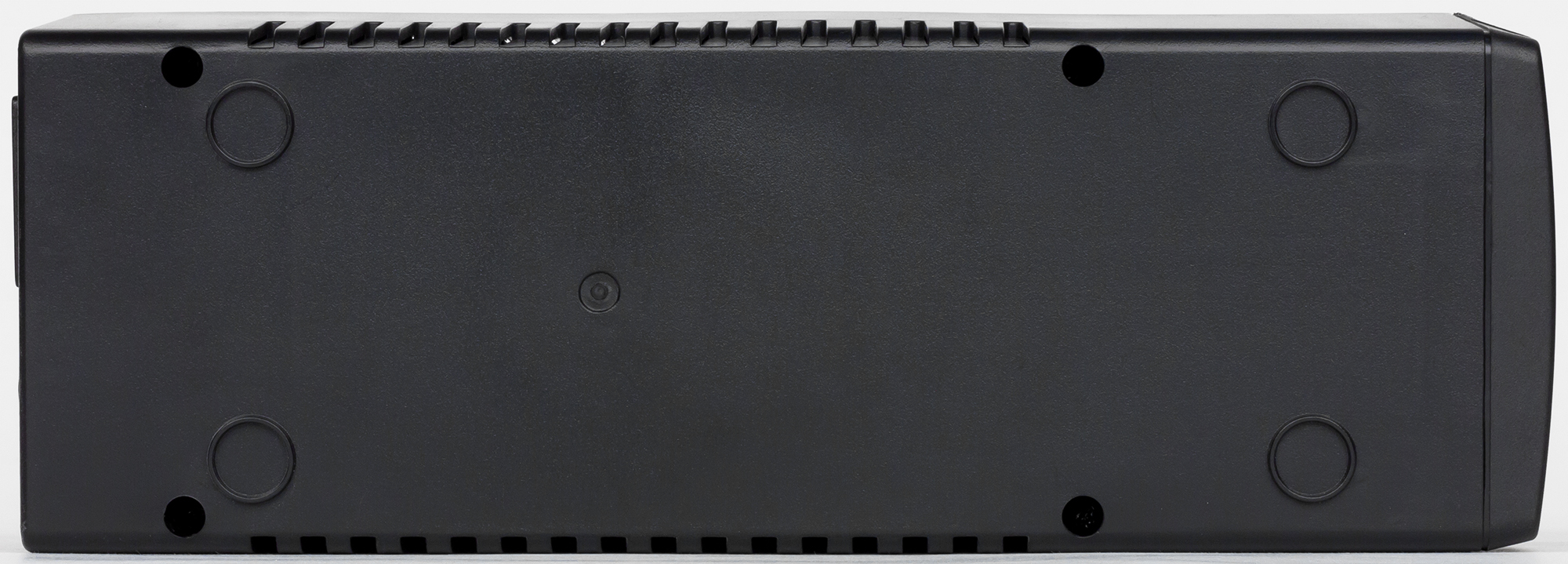

Вид снизу

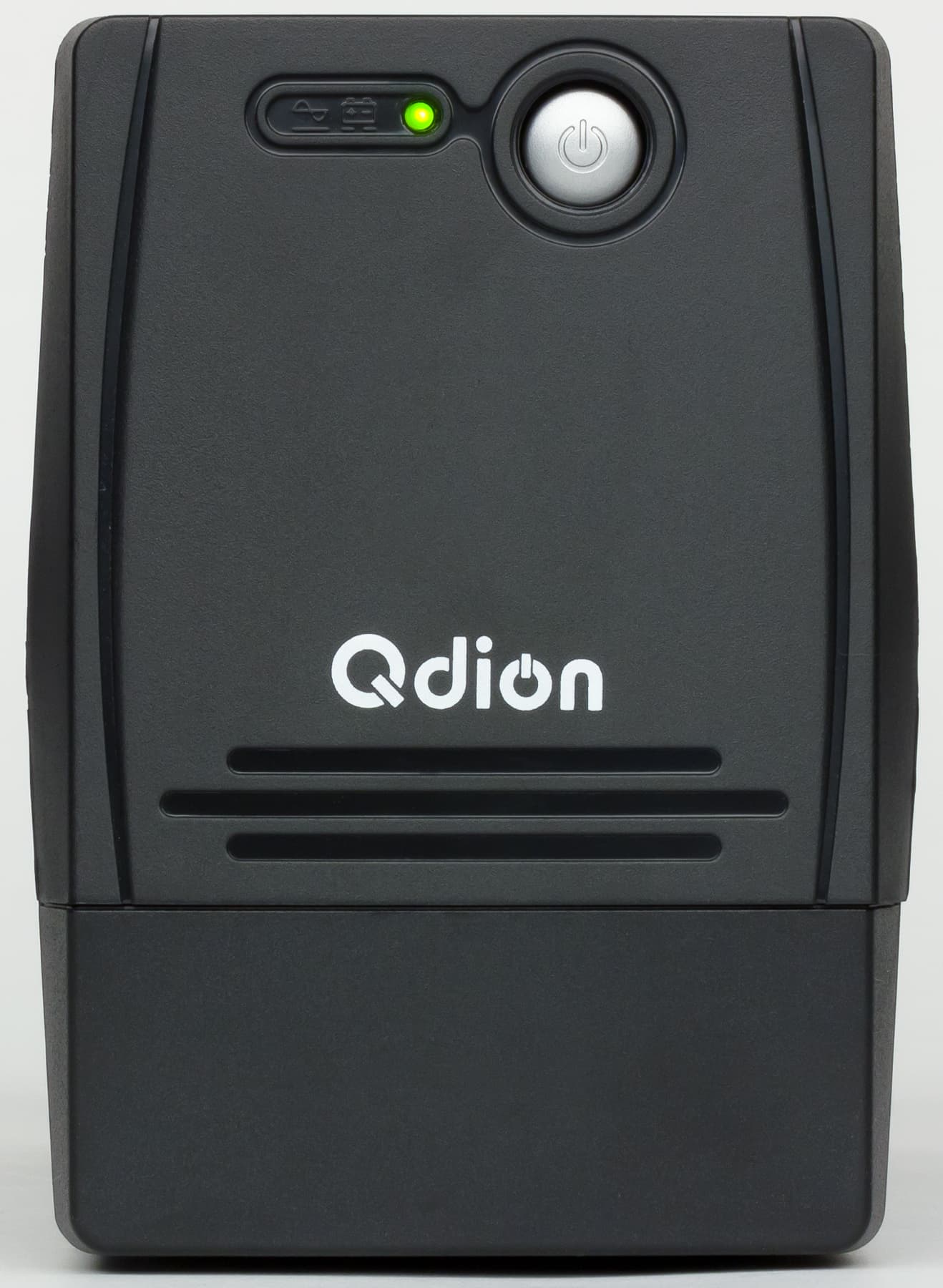

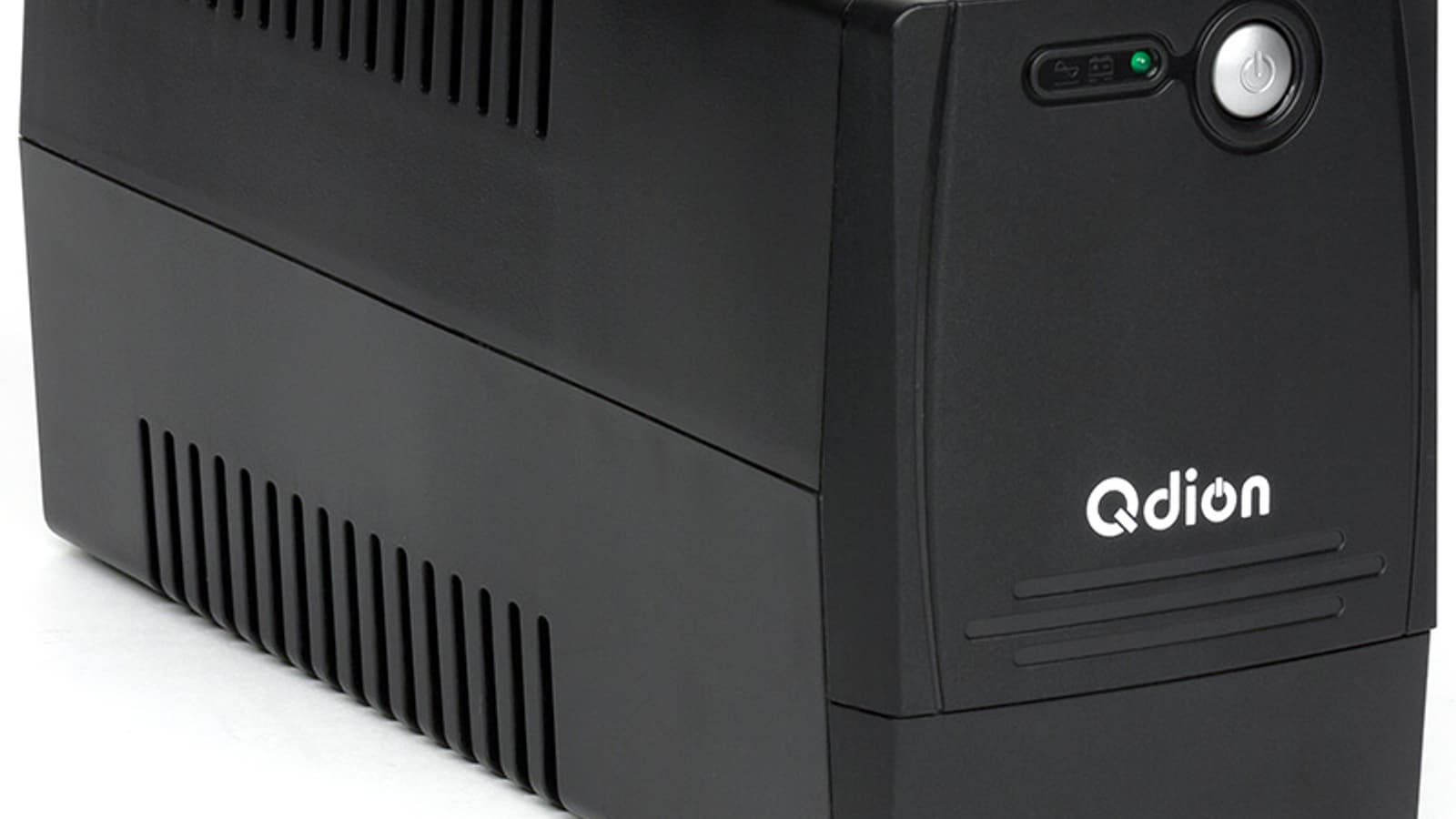

Лицевая панель имеет единственную кнопку, которая включает и выключает ИБП (процесс заряда батареи не зависит от кнопки и продолжается все время, пока источник подключен к сети переменного тока).

Индикатор — зеленый светодиод, который в сочетании со звуковыми сигналами свидетельствует о режиме работы источника и состоянии батареи.

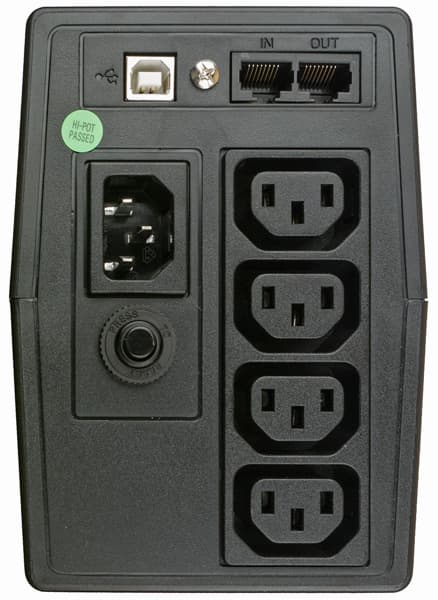

На задней стенке находятся силовые разъемы для подключения нагрузок (нам достался вариант с четырьмя С13), а также входной разъем С14 для подключения к внешней сети и шток автоматического предохранителя. Имеются и слаботочные порты — USB type B для подключения к компьютеру с целью управления и мониторинга, а также два разъема защиты сигнальных линий, телефонных или LAN.

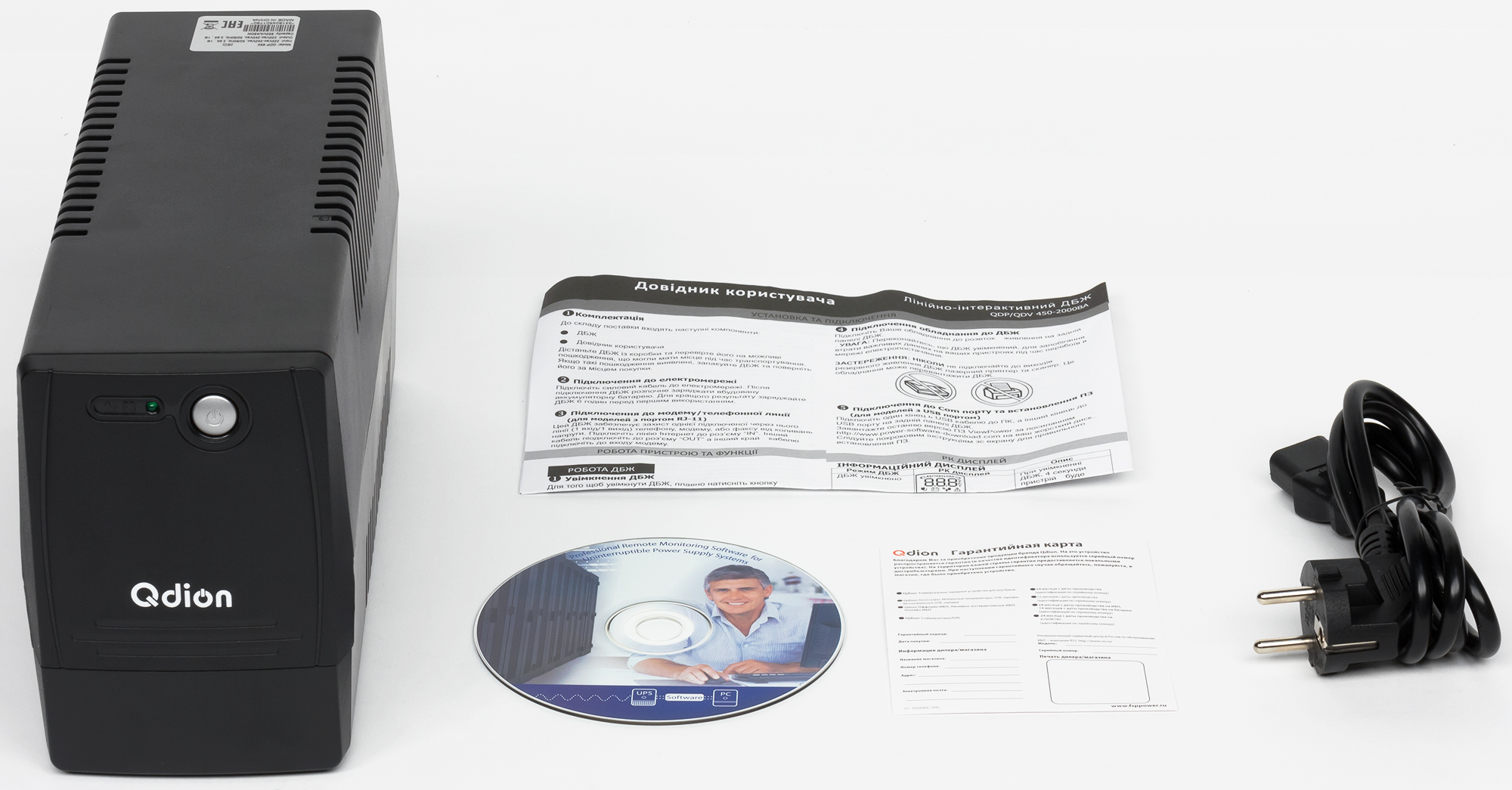

ИБП поставляется в красочно оформленной коробке, общей для трех моделей QDP с мощностью от 450 до 850 В·А.

В комплекте кабель питания, общая для линеек QDP и QDV инструкция на нескольких языках, включая русский, гарантийный талон и компакт-диск с ПО.

Программное обеспечение

Smart Battery

Поддержка стандарта Smart Battery в официальных материалах не заявлена, а при подключении ИБП к компьютеру в диспетчере устройств появляются «HID-совместимое устройство» и дополнительное «USB-устройство ввода» (на скриншоте отмечены красными точками, сделано на Windows 7).

Но чего-то вроде «Батарея ИБП HID», как бывает у других источников бесперебойного питания, не появляется, в панели задач нет иконки с изображением батареи, а в настройках схем управления электропитанием что-либо новое также отсутствует.

Таким образом, без дополнительного ПО взаимодействия с компьютером не будет.

Программа ViewPower

Программа предназначена для мониторинга источников бесперебойного питания и позволяет удаленно отслеживать их состояние, а также управлять одним или группой ИБП в сетевом окружении. Она поможет не только предотвращать потерю данных при отключении питания в сети, но и безопасно выключать системы, а также сохранять программные настройки и график выключения ИБП.

Вот список прочих ее возможностей и особенностей:

  • поддерживает автоматическое и ручное обновление в онлайн-режиме,
  • понятная пользователю аналитика в диаграммах: история событий, данные сети,
  • отображение динамических показателей ИБП в режиме реального времени (напряжение, частота, уровень нагрузки, уровень заряда батарей),
  • оповещение о тревожных событиях посредством звукового сигнала, передачей данных, SMS и по e-mail,
  • программируемое включение и отключение ИБП, тест батарей, контроль звуковых оповещений ИБП,
  • защита паролем и возможность удаленного доступа.

Эта программа известна давно, она уже рассматривалась на нашем сайте, поэтому подробно говорить о ней мы не будем. Естественно, за прошедшее время версии сменились — на доставшемся нам диске эта программа предлагалась в версии 2.15, которая оказалась самой свежей.

Возможна установка на компьютеры с ОС Windows (включая серверные версии), Linux, macOS и Solaris; мы опробовали работу с Windows 10. Поскольку тестовый компьютер не был оборудован приводом CD/DVD, мы попросту скопировали на него и запустили файл installViewPower_WIN.exe.

Этот инсталлятор не предлагает выбор языка, но имеющиеся шаги не вызывают затруднений, поэтому останавливаться на процедуре установки не будем.

Интерфейс программы запускается в окне браузера, для работы ViewPower потребуется наличие Adobe Flash Player и разрешение на его использование. Возможно, при попытке запуска поначалу будет отображаться пустое окно — так было у нас на компьютере, к которому ИБП был подключен USB-кабелем; тогда нужно внести «localhost:15778/ViewPower/» (15778 — номер порта, устанавливаемый по умолчанию) в список доверенных сайтов.

На диске имеется и инструкция на английском языке в виде PDF-файла.

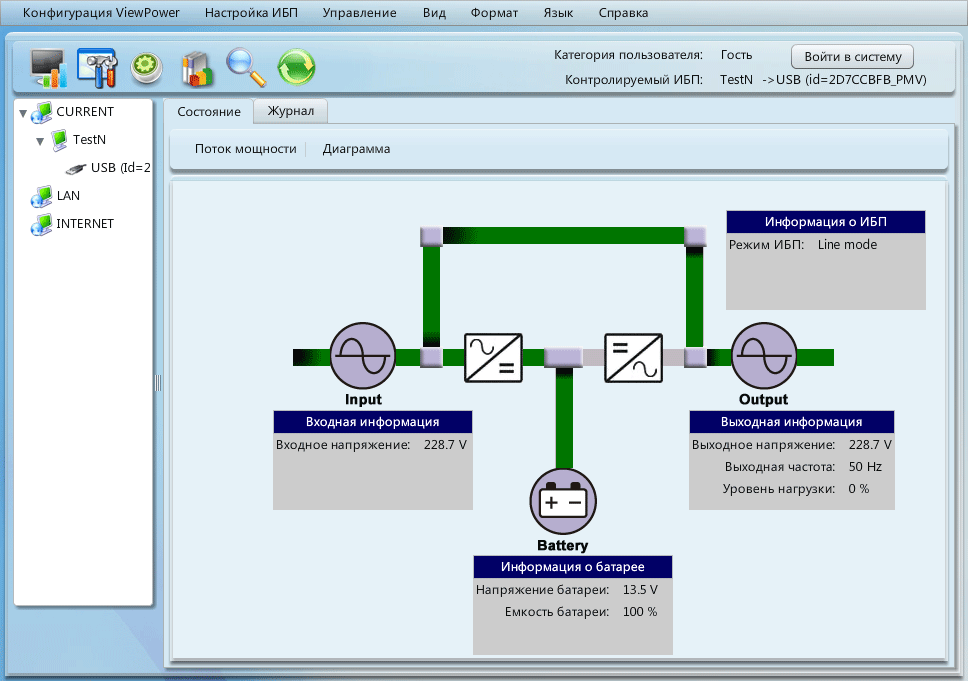

Вот так выглядит интерфейс программы (доступен выбор русского языка):

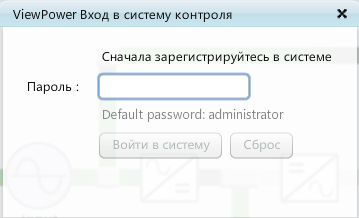

Для ряда настроек может понадобиться вход в качестве администратора, подсказка пароля по умолчанию имеется в окне входа в систему.

После установки ViewPower включается в автозагрузку в виде службы (точнее, нескольких служб) и отображается иконкой в трее. При наступлении каких-то событий выдаются сообщения:

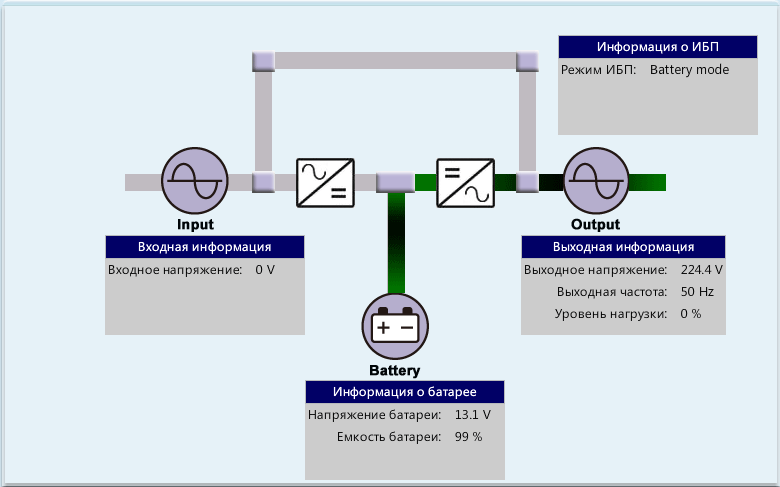

Если открыть окно самой программы, там можно посмотреть подробную информацию.

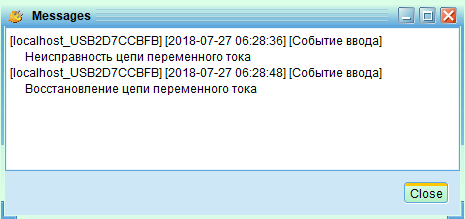

Естественно, отображаемые в программе данные о состоянии на входе-выходе, об уровне заряда батарей и т. п. считываются из самого ИБП.

Из управляющих функций для Qdion QDP 850 доступны только отключение звуковой сигнализации (проверено: работает) и 10-секундный тест батареи. Еще есть планировщик — как для включения-выключения ИБП, так и для периодического самотестирования.

Проверили мы и работу в программе с удаленного сетевого компьютера, для этого достаточно набрать в адресной строке браузера запись типа

http://192.168.10.111:15778/ViewPower/

где сначала идет IP-адрес компьютера, к которому по USB подключен ИБП, а через двоеточие — порт, через который осуществляется доступ к веб-серверу программы. Но, конечно, компьютер с подключенным по USB источником должен быть включен и находиться в сети.

Внутреннее устройство

Чтобы разобрать ИБП, достаточно удалить четыре самореза в колодцах на днище, после чего верхняя и нижняя половины корпуса легко разделяются.

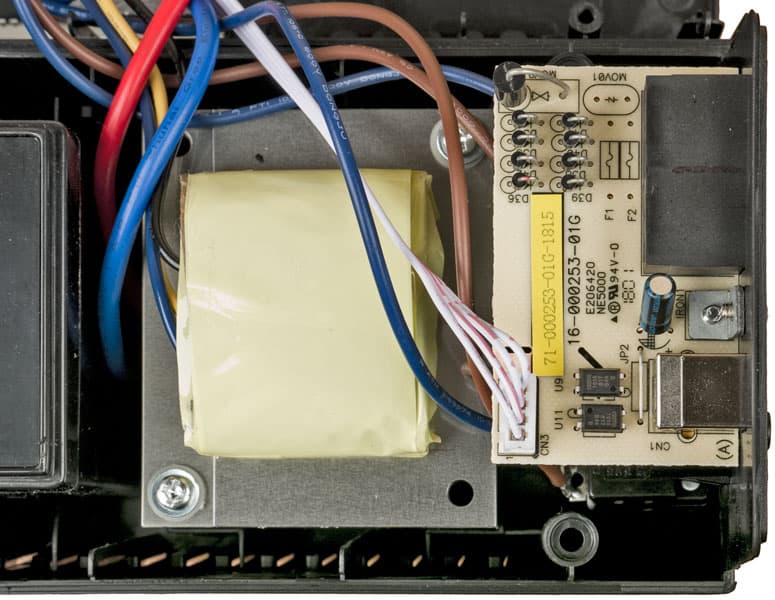

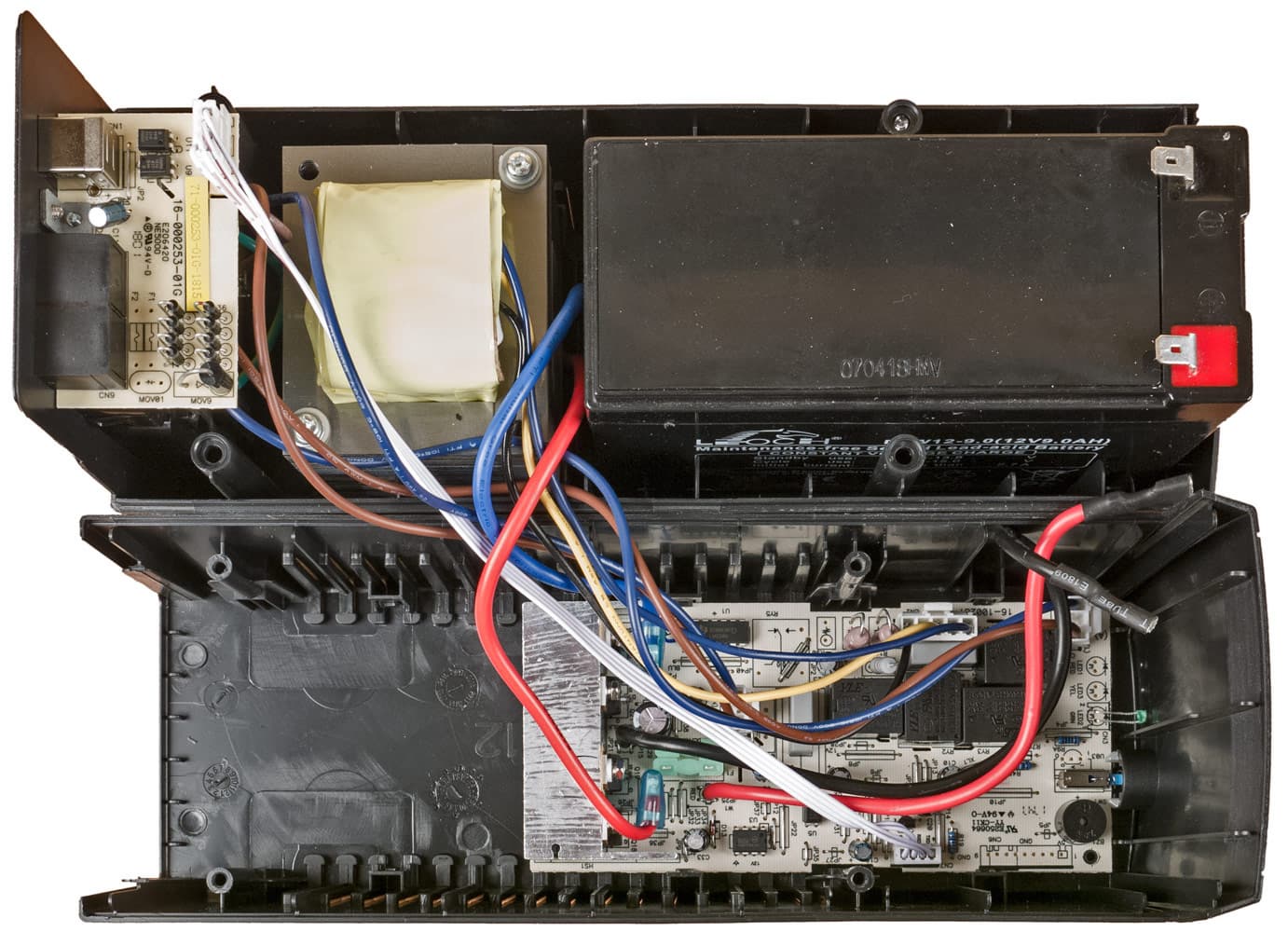

Долго описывать внутреннее устройство Qdion QDP 850 не приходится: одна большая плата с основными электронными компонентами, еще плата поменьше — на ней слаботочные разъемы и компоненты защиты сигнальных цепей, трансформатор и батарея.

Удалена прижимная планка, находящаяся над платой и фиксирующая батарею при закрытой крышке

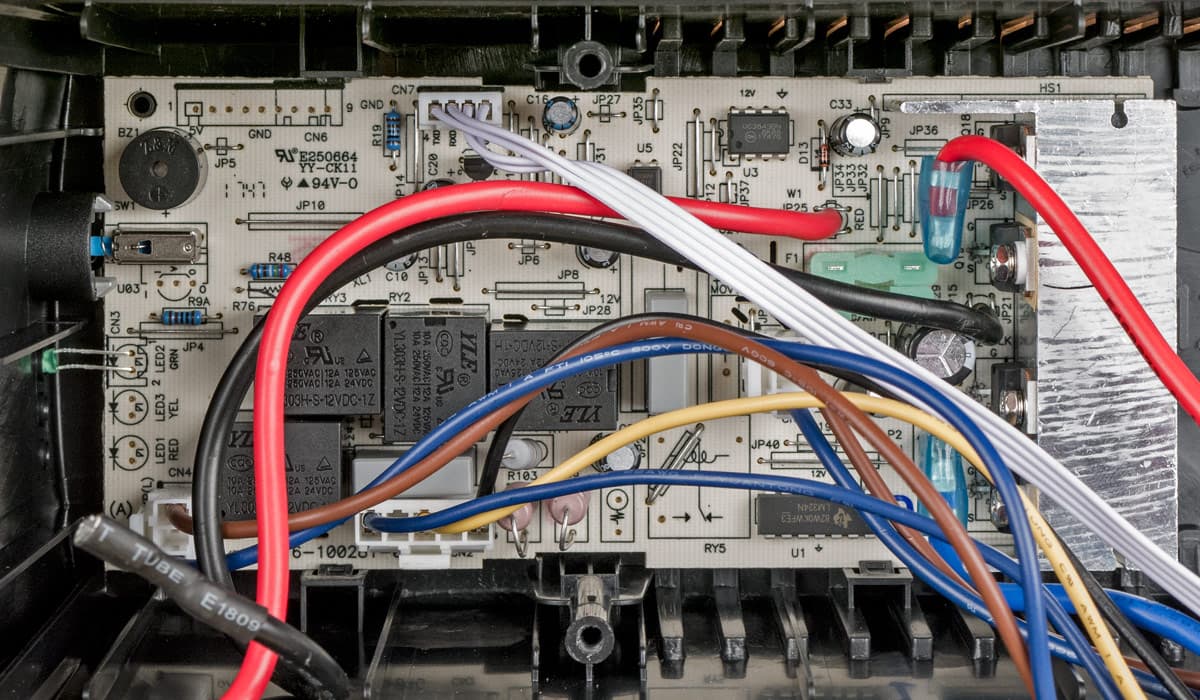

Инвертор выполнен на четырех МОП-транзисторах 2000N3LL, закрепленных на общем алюминиевом радиаторе в виде бруска небольшого размера.

Коммутация осуществляется четырьмя реле YLE Relay YL303H-S.

Защиты от импульсных помех на основе варистора нет, на плате есть посадочное место с общепринятым для варисторов обозначением MOV, но оно пустует (здесь надо отметить: подобная защита и не заявлена).

Есть и ряд других нераспаянных компонентов, в том числе одно реле и два светодиода — места для них даже имеют маркировку цвета: Yel и Red (эти светодиоды появляются в старших моделях QDP).

Батарея

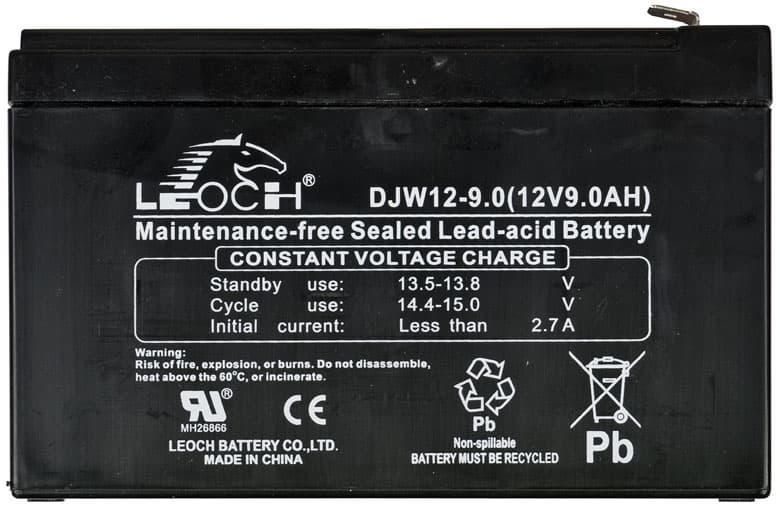

На аккумуляторах в бюджетной серии явно не экономили: в нашем экземпляре была установлена свинцово-кислотная аккумуляторная батарея Leoch DJW12-9.0 с заявленными напряжением 12 В и емкостью 9 А·ч.

В описаниях, предоставляемых торгующими организациями, батареи серии Leoch DJW зачастую упоминаются как изготовленные по технологии AGM, то же написано и в спецификации ИБП Qdion. Но в datasheet производителя аккумулятора эта технология прямо не упомянута, что, впрочем, не исключает ее использование. В любом случае, Leoch — вполне достойные батареи.

Обозначенные и в спецификации ИБП, и на корпусе самой батареи 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются десятками ампер, и емкость будет существенно меньше.

Для защиты применяются параллельно включенные предохранители с ножевыми контактами номиналом по 30 А; они распаяны на плате, то есть оперативная их замена не предусмотрена, но это вполне обычно для большинства ИБП, включая существенно более продвинутые и дорогие.

Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.

Производитель батареи ограничивает зарядный ток значением 2,7 А, в общем случае оптимальным считается ток порядка 0,1С, где С — обозначенная емкость аккумулятора, то есть в данном случае 0,9 А. После отключения по исчерпанию заряда и последующего восстановления напряжения в питающей сети начальный ток составил 0,7 А, что заметно меньше указанного выше максимума. Причем вскоре он снизился до 0,6 А и надолго зафиксировался на этом уровне.

В таких условиях заявленных 6 часов явно не хватит для заряда батареи даже до 90%, поэтому при тестировании автономной работы мы просто оставляли ИБП заряжаться до утра, то есть минимум на 14-15 часов.

Тестирование

Уточнения к спецификации

Сначала уточним несколько достаточно важных моментов.

«Холодный старт», то есть возможность запуска оборудования без подключения к электросети: ИБП в такой ситуации включить можно, причем с нагрузками в широком диапазоне — мы опробовали от 40 до 250 Вт.

Работа от батарей при малых нагрузках: даже на холостом ходу, то есть вообще без подключенных устройств, ИБП не отключился в течение получаса. Таким образом, в нем нет пресловутого «режима экономии заряда», не позволяющего использовать ИБП для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер).

Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), никаких проблем не наблюдалось.

Работа системы автоматической регулировки напряжения (AVR)

В описании не указаны пороги срабатывания системы AVR, то есть включение повышающей или понижающей обмоток трансформатора, поэтому начнем с их определения. Замеры делаем с подключенной линейной нагрузкой 100 Вт (значение действительно при 220 В).

Начинаем снижать входное напряжение.

Нижний порог перехода на AVR составляет 194-195 В (здесь учтена погрешность измерений), подключаемая после этого повышающая обмотка обеспечивает увеличение выходного напряжения примерно на 18%.

Переход на работу от батареи происходит, когда напряжение на входе будет ниже 159-160 В. На выходе при этом получается 214-218 В (и это уже не погрешность измерений, показания TrueRMS-вольтметра спонтанно меняются в этих пределах — очевидно, немного «плавает» форма аппроксимированной синусоиды).

Теперь напряжение повышаем. Возврат от батарейного режима к AVR с повышением происходит при 163-164 В, к прямой трансляции — при 198-199 В.

Верхний порог перехода на AVR — 236-237 В, понижающая обмотка уменьшает напряжение на 15%. При дальнейшем повышении входного напряжения переход на батарею происходит при 263-264 В.

Если теперь начать снижать напряжение на входе, то переход с батареи на AVR с понижением произойдет при 255-256 В, а к прямой трансляции — при 230-231 В.

Имеющееся у нас оборудование не позволило подать на вход ИБП заявленный максимум в 290 В, но с напряжением 285 В у источника проблем не возникало по меньшей мере в течение часа.

Все сказанное выше мы свели в таблицу.

Входное напряжение (при понижении от 285 до 0 В) Выходное напряжение Режим работы
285—256 В около 216 В от батареи
255—231 В 217—196 В от сети с понижением
230—195 В 230—195 В напрямую от сети
194—160 В 229—189 В от сети с повышением
159 В и менее около 216 В от батареи
Входное напряжение (при повышении от 0 до 255 В) Выходное напряжение Режим работы
менее 163 В около 216 В от батареи
164—198 В 194—234 В от сети с повышением
199—236 В 199—236 В напрямую от сети
237—263 В 201—224 В от сети с понижением
264—285 В около 216 В от батареи

Таким образом, при изменениях напряжения в питающей сети от минимума до 285 В напряжение на выходе ИБП меняется от 189-190 В до 236-237 В.

Действующий ГОСТ 32144-2013, на который мы ориентируемся при оценке подобных источников, определяет возможные отклонения в пределах ±10% от номинала. Но остается не очень понятным, какое именно напряжение считается номинальным для данного экземпляра ИБП: в спецификации указаны три варианта — 220, 230 и 240 вольт, на корпусе и на упаковке и вовсе написано «Output: 220-240 VAC»; если ориентироваться на выходное напряжение при работе от батарей, то оно все же ближе к 220 В, но при указанном в спецификации возможном для такого режима отклонении в те же ±10% вполне может быть и 230 В, и даже 240 В.

Для номинала 220 В допустимый диапазон составит 198-242 В, тогда модель Qdion QDP 850 вполне укладывается в верхний предел, но может несколько выходить за нижний, если же номинальным является напряжение 230 или 240 В, то выход за нижнюю границу станет уже существенным по сравнению с требованиями ГОСТа.

Таким образом, наблюдавшийся нами разброс выходного напряжения все же великоват. Конечно, наши замеры относятся к данному образцу, а у других вполне возможен небольшой разброс.

Автономная работа

При работе от батареи на выходе инвертора типичная для подобных источников «аппроксимированная синусоида», с математической синусоидой ничего общего не имеющая, но вполне пригодная для работы с нагрузками, оснащенными импульсными блоками питания.

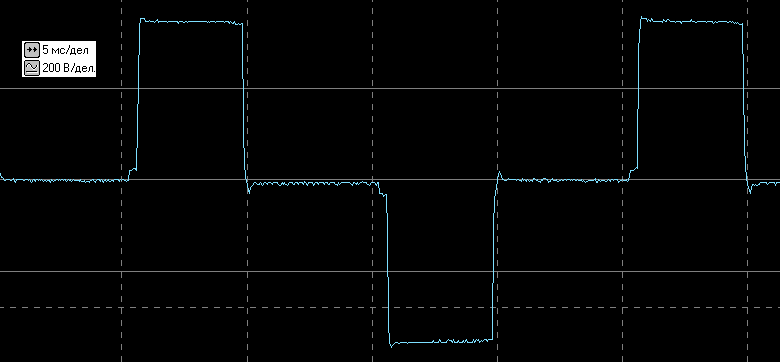

Нагрузка линейная 100 Вт

Как было отмечено выше, при работе от батареи при одной и той же нагрузке оно немного меняется во времени, зависит форма выходного сигнала и от нагрузки, соответственно разным будет значение выходного напряжения, измеряемое TrueRMS-вольтметром. Однако отклонения при линейных нагрузках от 0 до 300 Вт и нелинейных 200 и 400 В·А не выходили за рамки обозначенного в спецификации значения ±10%, которое совпадает и с требованиями ГОСТ 32144-2013.

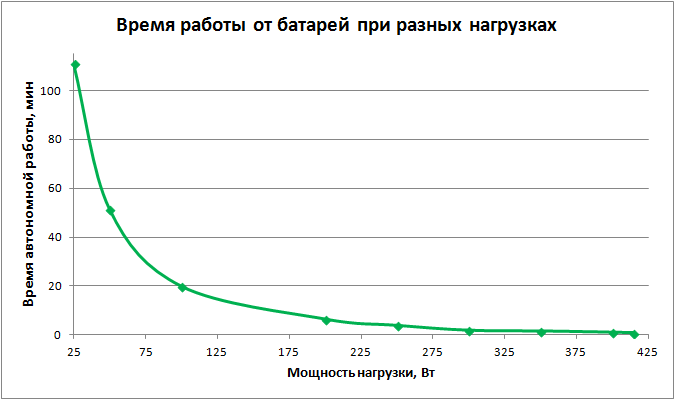

Теперь самое интересное: время автономной работы при разных нагрузках, сначала в виде графика, а затем таблицей.

Нагрузка Время работы от батарей Примечание
25 Вт 1 ч 50 мин 45 сек сигналы сначала редкие, за 30-50 секунд до отключения сменяются частыми
50 Вт 51 мин 25 сек
100 Вт 19 мин 50 сек
200 Вт 6 мин 24 сек
250 Вт 3 мин 47 сек
300 Вт 1 мин 50 сек
350 Вт 1 мин 27 сек
400 Вт 57 сек сразу частые сигналы
415 Вт 46 сек
435 Вт 4 сек видимо, отключение по перегрузке
450 Вт 3 сек

Время работы с обозначенным максимумом в 480 Вт мы не замеряли по понятной причине: оно, как и в последних двух строчках таблицы, явно не превысит нескольких секунд. При нагрузках свыше 430 Вт разряд батареи не может произойти за столь малое время, и остается предположить, что такие нагрузки ИБП воспринимает как чрезмерные. Специального сигнала, светового или звукового, для перегрузки в этих моделях нет, предусмотрен лишь непрерывный звуковой сигнал, свидетельствующий о неисправностях общего плана, но и этого не наблюдалось.

Получается, что в отношении Qdion QDP 850 не только нельзя говорить о какой-то перегрузочной способности, но даже заявленная для этой модели максимальная мощность завышена процентов на 10-12. Однако вряд ли есть смысл говорить об этом как о серьезном недостатке, ведь выбирать ИБП всегда рекомендуется с серьезным запасом по мощности.

Если говорить о компьютерах и учитывать время, которое потребуется оператору на нормальное завершение текущего действия и работы операционной системы, то данный ИБП вполне способен работать с многоцелевой рабочей станцией среднего уровня (например, домашней) или с достаточно производительным офисным компьютером. Для примера: используемый нами тестовый компьютер вместе с монитором обычно потребляет не более 230-250 В·А, но даже в режимах с пиковым потреблением Qdion QDP 850 способен защитить его от перебоев в питающей сети длительностью в десятки секунд и даже минуту-другую, то есть не совсем уж кратковременных.

Переходные процессы

Напомним: в доступной спецификации указано «Время переключения: 2-6 мс, типовое». И не уточняется, касается ли это только перехода на батарею и обратно, или относится еще и к срабатыванию AVR, а ведь мы знаем: из-за дребезга контактов переключающих реле здесь возможны не самые приятные варианты.

Вот осциллограммы, иллюстрирующие различные процессы с линейной нагрузкой 100 Вт. Сначала работа AVR:

Включение повышающей ступени AVR
Выключение повышающей ступени AVR
Включение понижающей ступени AVR
Выключение понижающей ступени AVR

На осциллограммах видно, что в некоторых случаях процесс занимает даже меньше минимума в 2 миллисекунды, обозначенного в спецификации, а в других может приблизиться к обозначенному максимуму в 6 миллисекунд.

Посмотрим, что происходит при переходе на батарею и обратно:

Переход на батарею с повышающей ступени AVR

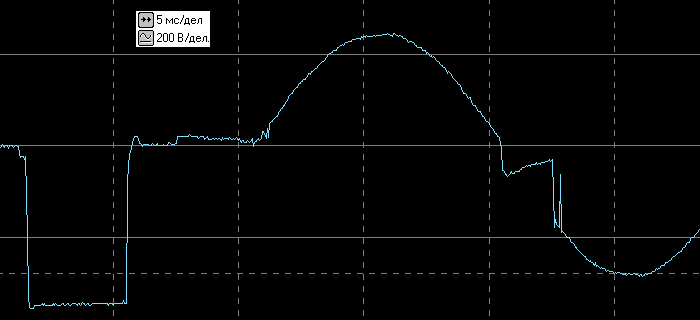

Переход c батареи на повышающую ступень AVR

На первой осциллограмме все просто замечательно: переходной процесс занимает не более 2 мс. А вот про вторую однозначно сказать сложно: сначала с минимальной задержкой идет полуволна синуса, затем некоторое искажение, занимающее 2-3 мс, а дальше полноценная синусоида. Если судить по этому искажению, то длительность процесса с запасом укладывается в заявленный диапазон.

Таким образом, вполне можно считать, что заявленное соответствует действительности и для перехода на батарею и обратно, и при срабатывании AVR.

Температурный режим, оценка шумности

В режиме «ожидания», когда батарея полностью заряжена, корпус ИБП ощутимо теплый — его температура на 14-15 градусов выше, чем в помещении. В основном это обусловлено нагревом трансформатора, который нагревается еще на 15-17 градусов больше.

При работе от батареи на небольшие нагрузки нагрев корпуса увеличивается незначительно, а с большими нагрузками время автономной работы мало́, и источник просто не успевает сильно нагреться.

Когда речь идет о работе той или иной ступени AVR при умеренной, в пределах 200-300 Вт, нагрузке, нагрев все же повышается: к исходной температуре корпуса, измеренной на холостом ходу, добавляется 5-6 градусов. Но и это чрезмерным назвать нельзя.

Вентиляторов в корпусе нет, поэтому в штатных режимах ИБП работает почти бесшумно, даже гудение трансформатора можно услышать, лишь прижавшись ухом к корпусу. При работе от батареи все же есть негромкий низкочастотный гул, но его слышно лишь когда источник установлен на расстоянии 40-50 см от головы, причем в очень тихом офисном помещении, где работает единственный компьютер, не самый мощный и шумный.

Итоги

Qdion QDP 850 — недорогой линейно-интерактивный ИБП, вполне способный обслуживать компьютеры средней мощности и иные нагрузки, допускающие питание от «модифицированной синусоиды». Среди таких нагрузок вполне могут быть устройства с совсем небольшим потреблением вроде роутеров или беспроводных точек доступа, поскольку в источнике нет функции отключения при малых токах на выходе, да и время автономной работы для них получается немалым.

В диапазоне нагрузок время работы от батареи получилось вполне сопоставимым с другими моделями, имеющими аккумулятор той же емкости.

Модель немного не дотянула до заявленной предельной мощности нагрузки — при работе от батарей на нагрузки свыше 430 Вт отключение происходит почти сразу. И тут надо сказать, что с подобным мы сталкиваемся не в первый раз: многие аналоги, предлагаемые другими производителями, тоже «не любят» нагрузки, близкие к обозначенному максимуму. Зато время переключения при срабатываниях AVR или при переходах с/на инвертор у QDP850 без всяких натяжек укладывается в заявленные рамки.

Система управления и индикации проста до примитивности; возможно, кто-то посчитает это недостатком, но для большинства пользователей и этого будет вполне достаточно.

В отношении предлагаемой для совместной работы с ИБП программы ViewPower в интернете есть нарекания, прежде всего связанные со значительным потреблением ресурсов компьютера, на котором она работает. Правда, речь идет о прежних ее версиях, актуальную на момент тестирования версию 2.15 почти не упоминают, а в наши задачи ее оценка с такой точки зрения не входит.

Таким образом, предлагаемые ИБП Qdion вполне способны занять достойное место в ряду аналогичных по цене устройств. Количество силовых выходов вполне достаточно для такой мощности, а наличие разновидности модели с розетками Schuko расширяет возможности выбора для конкретных применений. Предусмотрена и защита для слаботочных линий.

28 октября 2018 Г.
