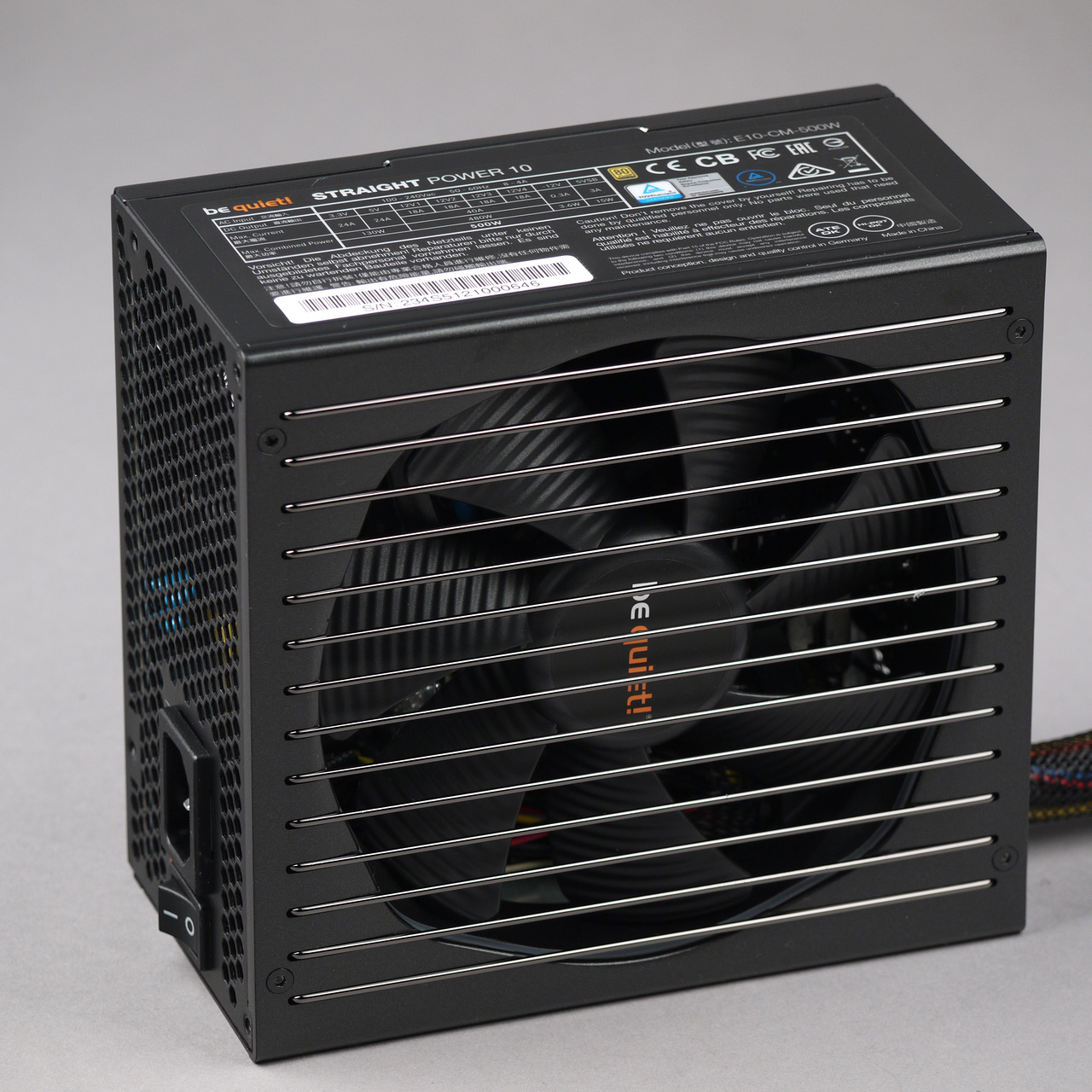

Внешний вид блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-11036961
Розничные предложения
L-11036961-10

Мы продолжаем знакомиться с блоками питания средней мощности, которые востребованы основной массой пользователей для сборки системных блоков средней же ценовой категории. На этот раз в фокус нашего внимания попал продукт бренда be quiet! — Straight Power 10 500 CM, который является младшим представителем одноименной серии. Продукты be quiet! Straight Power позиционируются в качестве источников питания для систем достаточно широкого спектра: от HTPC до графических станций. Одновременно с этим, подчеркивается почти бесшумная работа устройств данной серии. Что ж, давайте посмотрим, насколько обещания соответствуют действительности.

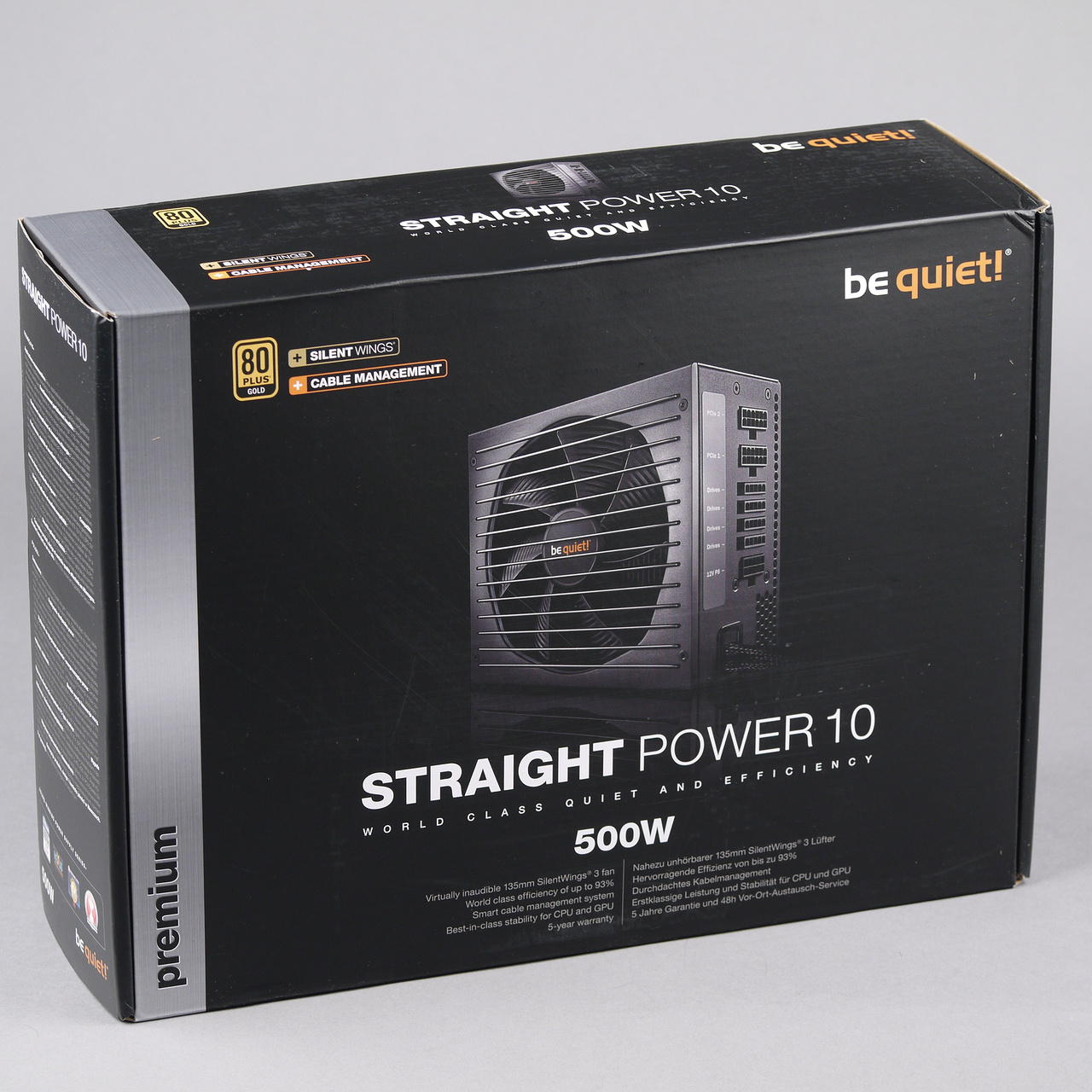

Упаковка блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)

Крышка имеет весьма оригинальную конструкцию, которая призвана снизить вибрации, вызываемые работой вентилятора, и, как следствие, минимизировать шум, возникающий из-за колебаний корпуса БП и вентилятора. Верхняя часть крышки представляет собой толстую и жесткую пластмассовую пластину, к которой присоединены элементы решетки и отдельно снизу примыкает стальная крышка, к которой уже прикручен вентилятор. Покрытие данной детали гладкое, металлические части корпуса имеют черное покрытие с мелкой фактурой.

Дизайн упаковки вполне типичен для продукции be quiet! — коробка черного цвета с серыми и оранжевыми элементами, на которой изображен блок питания. Отметим, что создатели упаковки явно пытались сделать ее максимально экологичной, поэтому фиксирующие элементы также сделаны из картона, который легко перерабатывается или разрушается естественным путем.

Характеристики

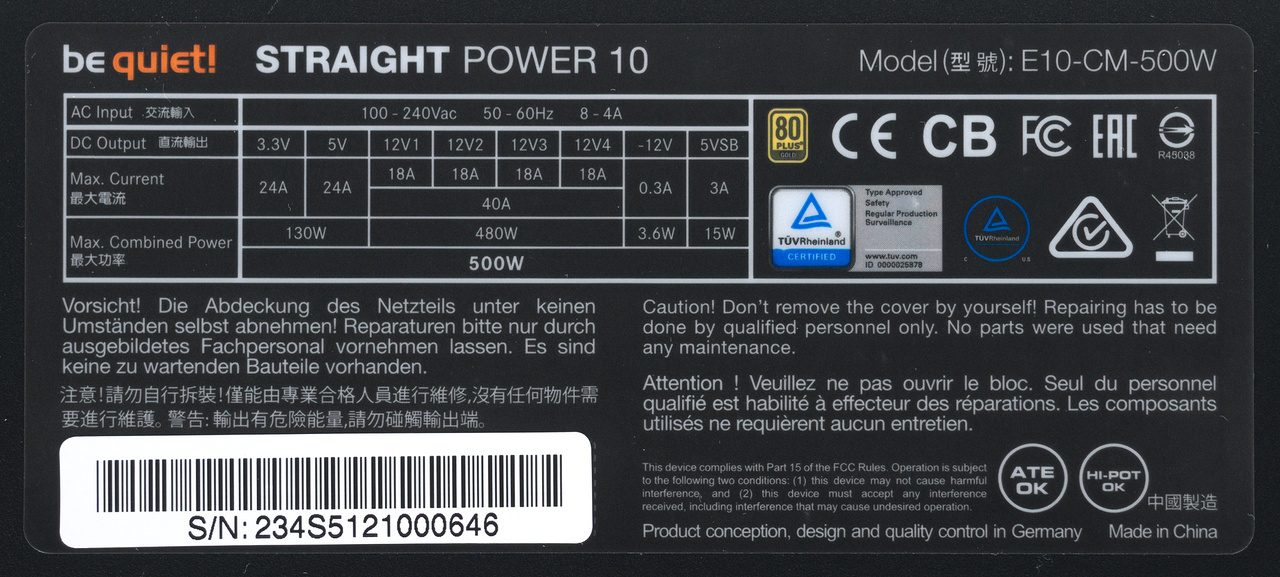

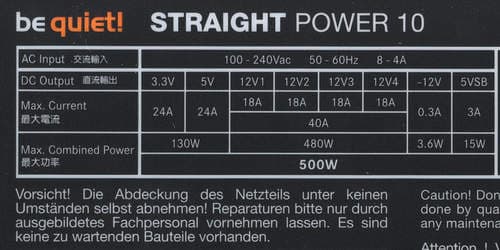

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 480 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,96, что является вполне достойным показателем для современных решений подобной мощности.

Характеристики блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)

Длина проводов и количество разъемов

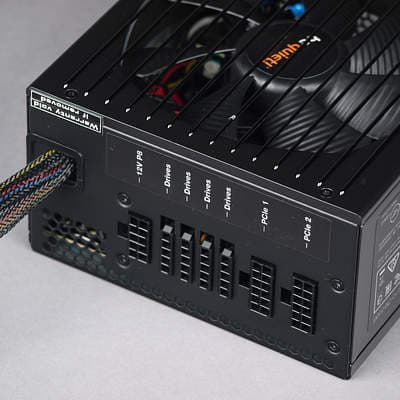

Провода и разъемы блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)
Фиксированные
до основного разъема АТХ — 60 см
Модульные
до процессорного разъема 8 pin SSI — 70 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема, плюс 15 см до разъема питания FDD
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector3
15 pin Serial ATA Connector9на 3 шнурах
4 pin Floppy Drive Connector1

Длина проводов у данной модели позволяет использовать ее почти в любых современных корпусах, включая решения типоразмера full tower. А вот набор разъемов для современного блока питания подобной мощности не является идеальным. Разъемы SATA Power размещены преимущественно в начале шнуров, поэтому в случае использования накопителя, который установлен в верхние отсеки формата 5,25″, могут возникнуть сложности с подключением части оставшихся накопителей.

Система охлаждения

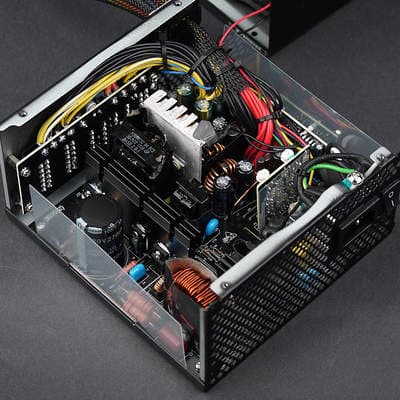

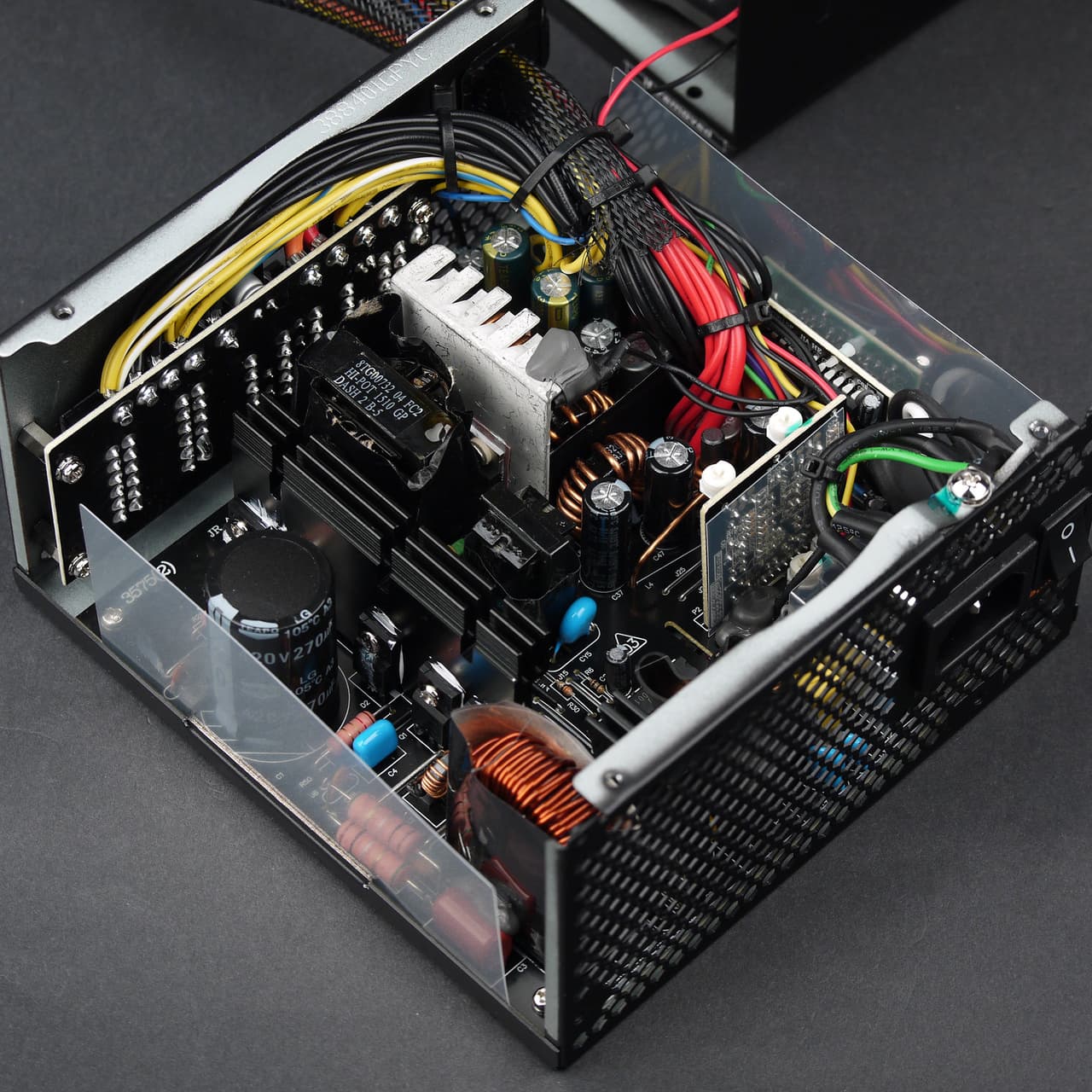

Вид платы блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)

Полупроводниковые элементы высоковольтных цепей установлены на одном компактном радиаторе. Транзисторы синхронного выпрямителя канала +12VDC также установлены на небольшом теплоотводе, тогда как элементы импульсных преобразователей постоянного тока, формирующие напряжения по каналам +3.3VDC и +5VDC, установлены методом поверхностного монтажа на оборотной стороне основной печатной платы и охлаждаются за счет последней. Такой вариант компоновки более предпочтителен с точки зрения эффективности охлаждения, чем в случае размещения элементов синхронного выпрямителя на оборотной стороне основной печатной платы.

Конденсаторы в блоке питания преимущественно марки Teapo, так что тут наблюдается некоторая экономия. Ведущие производители обычно устанавливают в среднебюджетные решения как минимум высоковольтный конденсатор более именитых японских компаний.

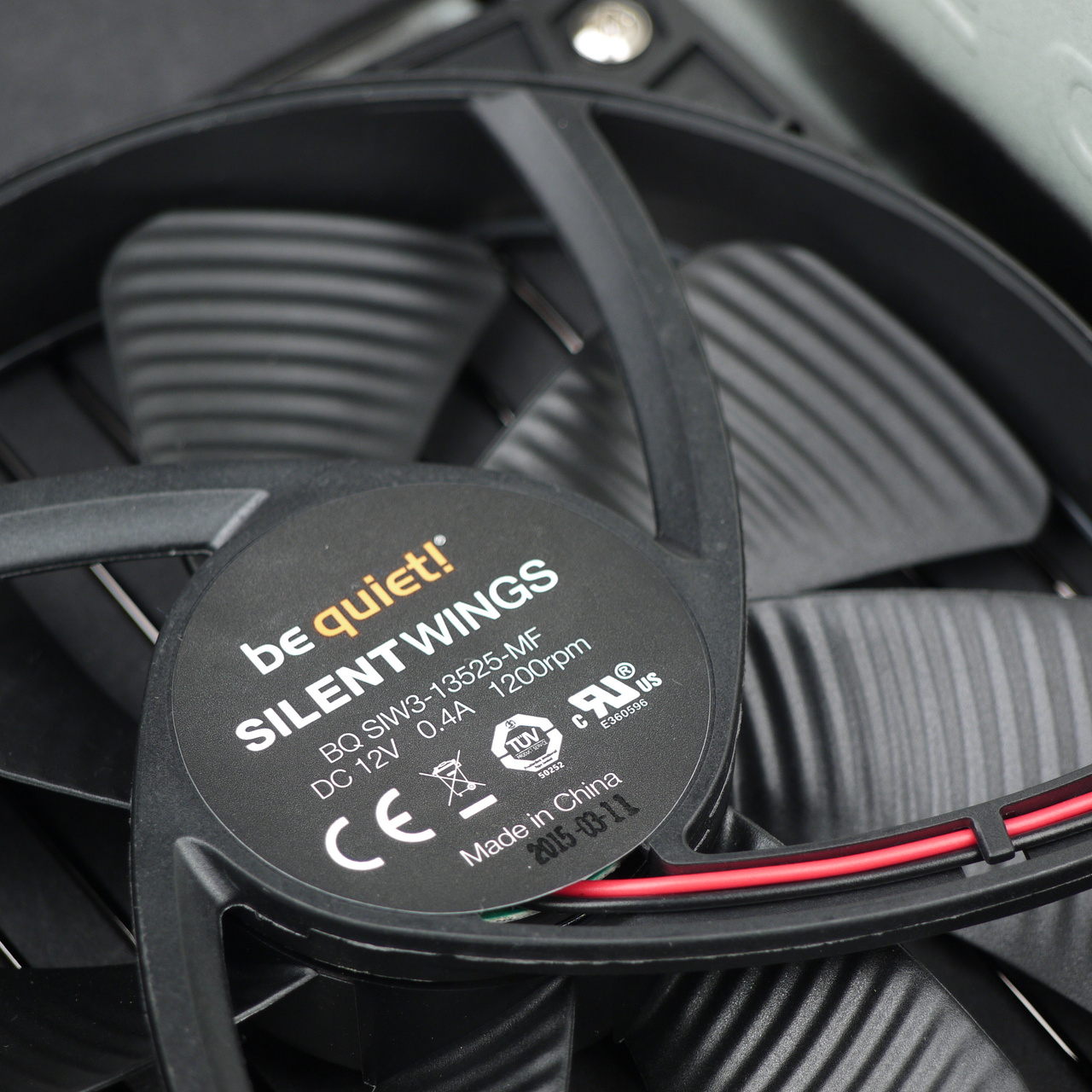

Вентилятор блока питания be quiet! Straight Power 10 500W CM (E10-CM-500W)

А вот вентилятор тут как раз вполне достойный — на гидродинамическом подшипнике и с качественной электрической частью. В данном случае be quiet! использовала вентилятор под собственной торговой маркой из серии SilentWings. В БП мощностью 500 Вт установлена модель BQ SIW3-13525-MF с максимальной скоростью вращения 1200 оборотов в минуту. Вентилятор имеет нестандартные габариты: рамка 135 мм и крепление 115 мм. Питание разъемное двухпроводное. Крепление винтами изнутри корпуса БП к стойкам на крышке. При низкой скорости вращения шум от электроники вентилятора отсутствует.

Тестирование блока питания

Работа на максимальной мощности be quiet! Straight Power 10 500W CM (E10-CM-500W)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

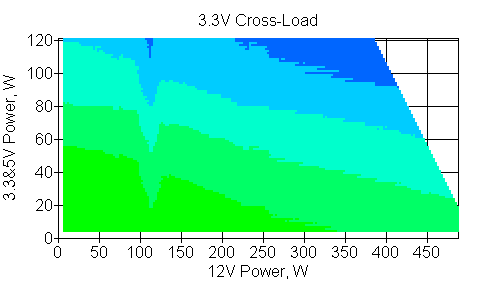

Отклонения по линии +3,3 VDC

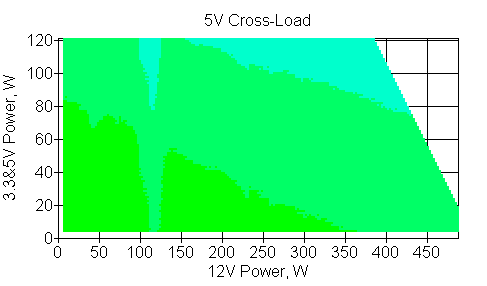

Отклонения по линии +5 VDC

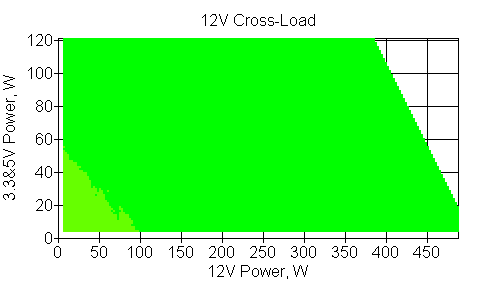

Отклонения по линии +12 VDC

По каналу +12VDC параметры питания практически эталонные: отклонения в пределах двух процентов, причем в бо́льшую сторону, что показывает высокую нагрузочную способность данного канала даже при максимальной нагрузке на него.

+3.3VDC и +5VDC на первый взгляд выглядят несколько хуже, но при типичном распределении мощности по каналам отклонения не превышают двух процентов от номинала. Так что тут все более чем нормально.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

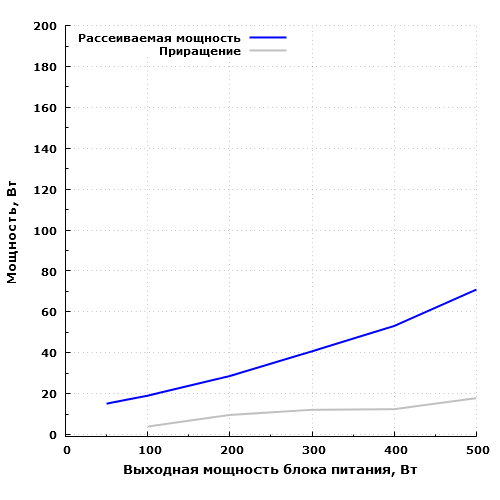

Рассеиваемая мощность be quiet! Straight Power 10 500W CM (E10-CM-500W)

Экономичность довольно неплохая. На максимальной мощности блок питания рассеивает около 71 Вт, а 60 Вт он рассеивает на мощности порядка 380 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0947,9
STB0,0720,4
Zload0,0947,9

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 8 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

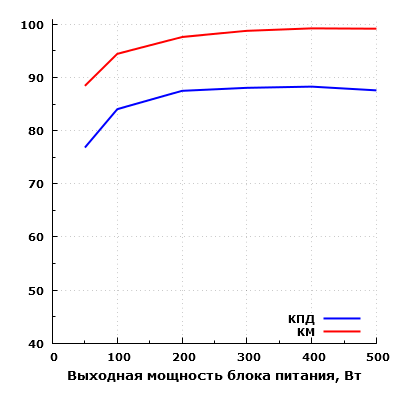

Эффективность be quiet! Straight Power 10 500W CM (E10-CM-500W)

Эффективность БП находится на вполне приличном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 88,3% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76,8%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А24,5
Пусковой ток сравнительно высокий, поэтому шансы на нормальную работу с маломощными ИБП со ступенчатой аппроксимацией выходного напряжения в автономном режиме работы очень небольшие.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре
все разъемы480

Неожиданных ограничений по току нагрузки не наблюдается.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъемы PCI-E
Эффективность be quiet! Straight Power 10 500W CM (E10-CM-500W)

Эмуляция подключения видеокарты, при которой блок питания нагружается только через разъемы питания видеокарты (PCI-E), показала, что при мощности видеокарты менее 380 Вт отклонения от номинала действующих значений напряжения по каналу +12VDC не превышают двух процентов — это отличный показатель, который позволит использовать данный блок питания с любой современной видеокартой с одним графическим процессором на борту.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

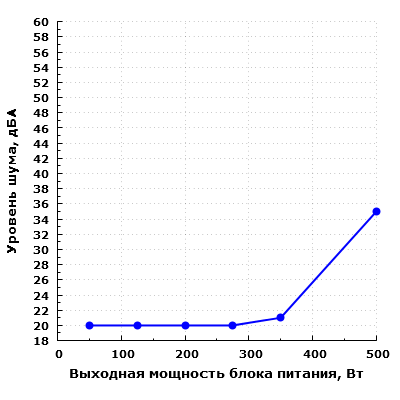

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума be quiet! Straight Power 10 500W CM (E10-CM-500W)

Шум блока питания при работе в диапазоне до 350 Вт включительно находится на экстремально низком уровне — менее 23 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, только с небольшого (менее 0,2 метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна, а также остановив все вентиляторы в системном блоке.

При работе на максимальной мощности уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Таким образом, даже при работе на максимальной мощности шум блока питания можно считать приемлемым для жилого помещения в дневное время суток, а при мощности нагрузки 350 Вт и менее уровень шума минимальный, что не может не радовать.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен3
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

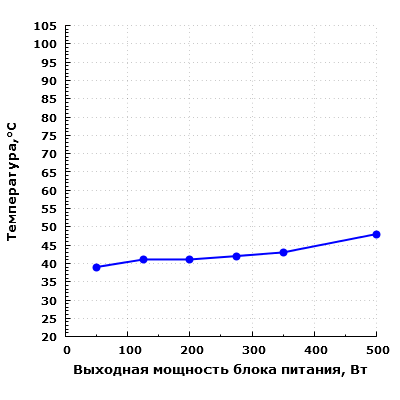

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим be quiet! Straight Power 10 500W CM (E10-CM-500W)

Термонагруженность конденсаторов находится на низком уровне (их температура ниже 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная350
125 Вт200
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная5810
125 Вт465

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

Уровень шума при работе в условиях с повышенной температурой окружающего воздуха не повышается, а вот температура конденсаторов немного увеличивается. Это говорит об отсутствии запаса производительности вентилятора, но показывает хорошо рассчитанное теплорассеивание, что в итоге и обеспечивает лишь небольшое повышение температуры конденсаторов при значительном увеличении температуры окружающего воздуха.

Оценка потребительских качеств

Потребительские качества блока питания be quiet! Straight Power 10 500W CM находятся на очень высоком уровне благодаря отличной акустической эргономике и достойным электрическим характеристикам.

Итоги

Розничная стоимость be quiet! Straight Power 10 500W CM составляет около 100 евро. За эти деньги мы получаем неплохую платформу, изготовленную на мощностях FSP, качественный вентилятор на гидродинамическом подшипнике. Правда, за такие деньги хотелось бы еще получить японские конденсаторы на всех посадочных местах, а на этом производитель решил сэкономить. В итоге данный блок питания имеет действительно неплохие параметры, но его розничная стоимость несколько выше, чем у аналогов. В качестве оправдания сравнительно высокой розничной стоимости Straight Power 10 500W CM обеспечивает действительно низкий уровень шума в широком диапазоне номиналов мощности.


Блок питания be quiet! Straight Power 10 500W CM (E10-CM-500W)
предоставлен на тестирование производителем
