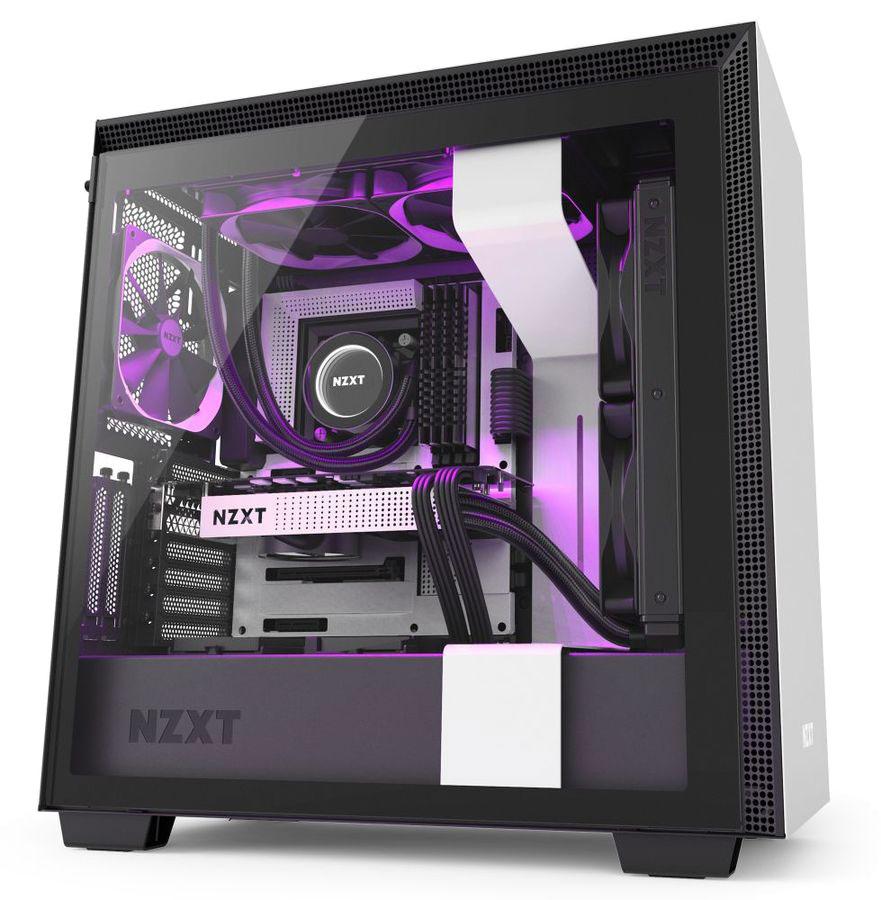

Обзор корпуса NZXT H710i

Мы продолжаем знакомиться с представителями обновленной серии корпусов H компании NZXT. На этот раз в фокус нашего внимания попала самая габаритная и самая дорогая модель — NZXT H710i.

Скажем несколько слов о модификациях данной модели. Их всего две: H710i, оснащенная программно-аппаратным комплексом управления вентиляторами и подсветкой, и H710, которая лишена данного комплекса. Обе модификации поставляются в трех расцветках: черной, белой и черно-красной. Белая расцветка называется matte white, но у нее имеются и черные детали, что выглядит весьма выигрышно за счет контраста. Именно корпус такой расцветки мы получили на тест.

Розничные предложения NZXT H710i (белый с черным)
Розничные предложения NZXT H710i (черный)
Розничные предложения NZXT H710i (черный с красным)

Стальные элементы корпуса имеют матовое покрытие с мелкой фактурой, что препятствует образованию заметных загрязнений на поверхности.

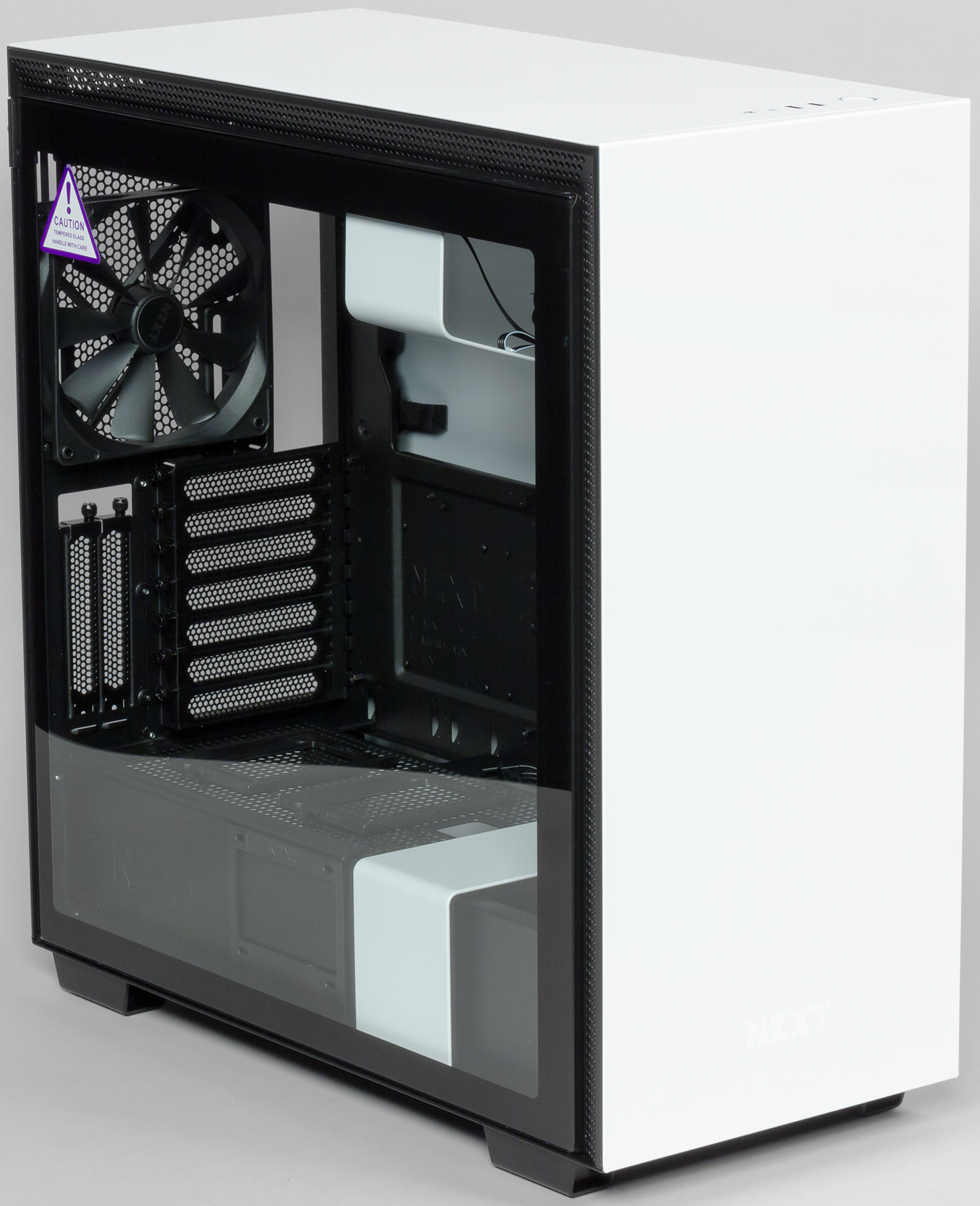

Корпус выглядит довольно элегантно, но вместе с тем утилитарно. Тут нет такой воздушности, как в дизайне H510 Elite, но и никаких аляповатых элементов и тяжеловесных конструкций также не наблюдается. Достигается это использованием прямых граней со всех сторон корпуса, а также минимизацией использования пластиковых деталей во внешнем оформлении. Внешняя часть передней панели стальная.

Упаковка корпуса представляет собой картонную коробку с цветной полиграфией. Комплект крепежа рассортирован в отдельные пакеты по типам элементов, что экономит время при сборке.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на три диска.

Наши измерения Корпус Шасси
Длина, мм 507 492
Ширина, мм 231 231
Высота, мм 518 492
Масса, кг 12,3

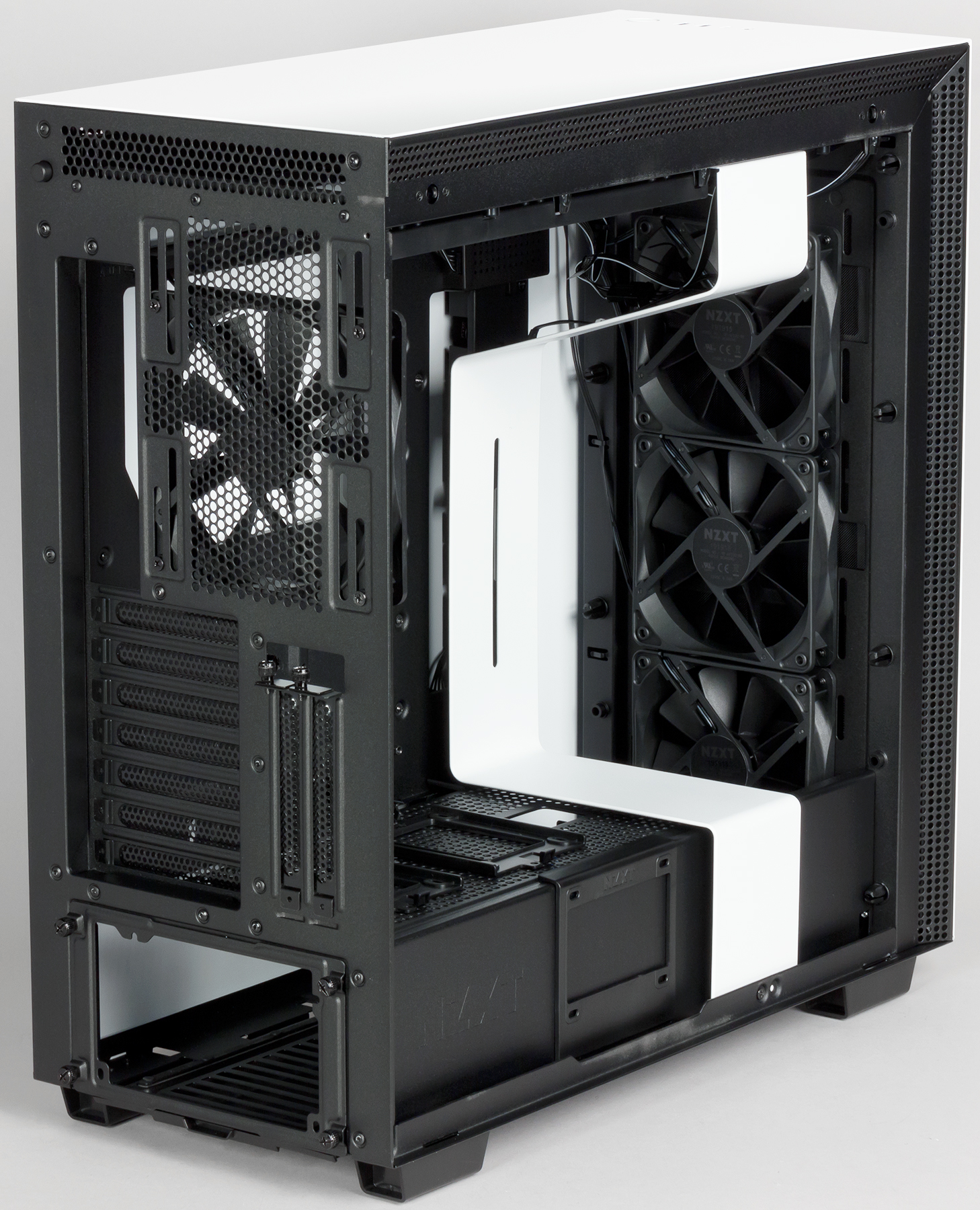

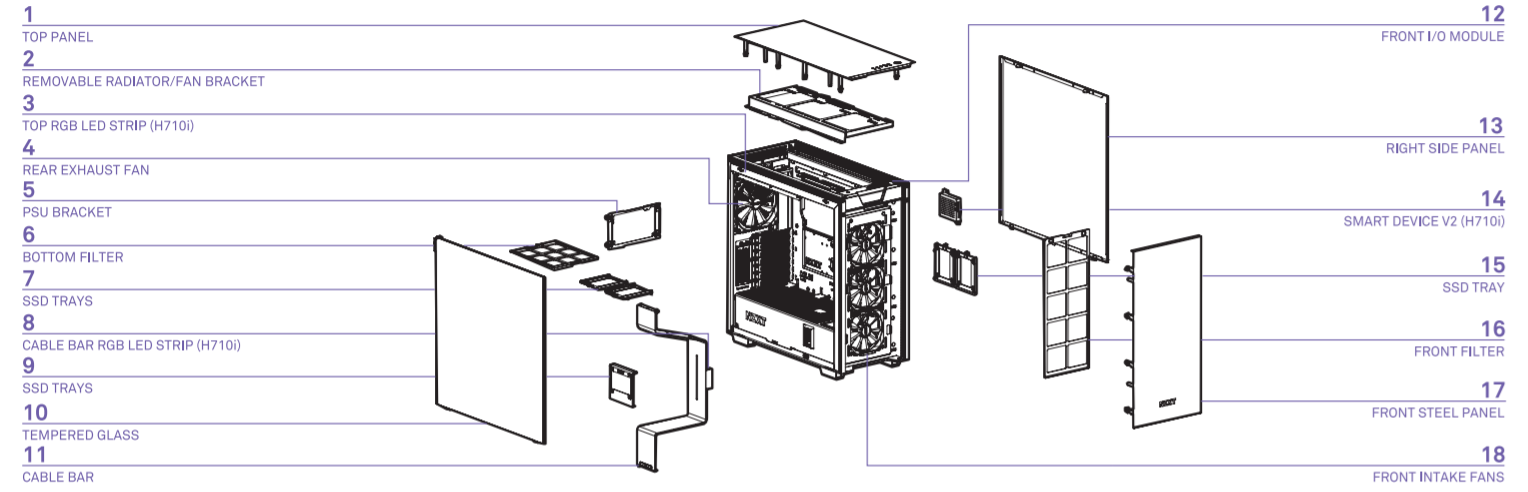

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 280 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу на дне корпуса.

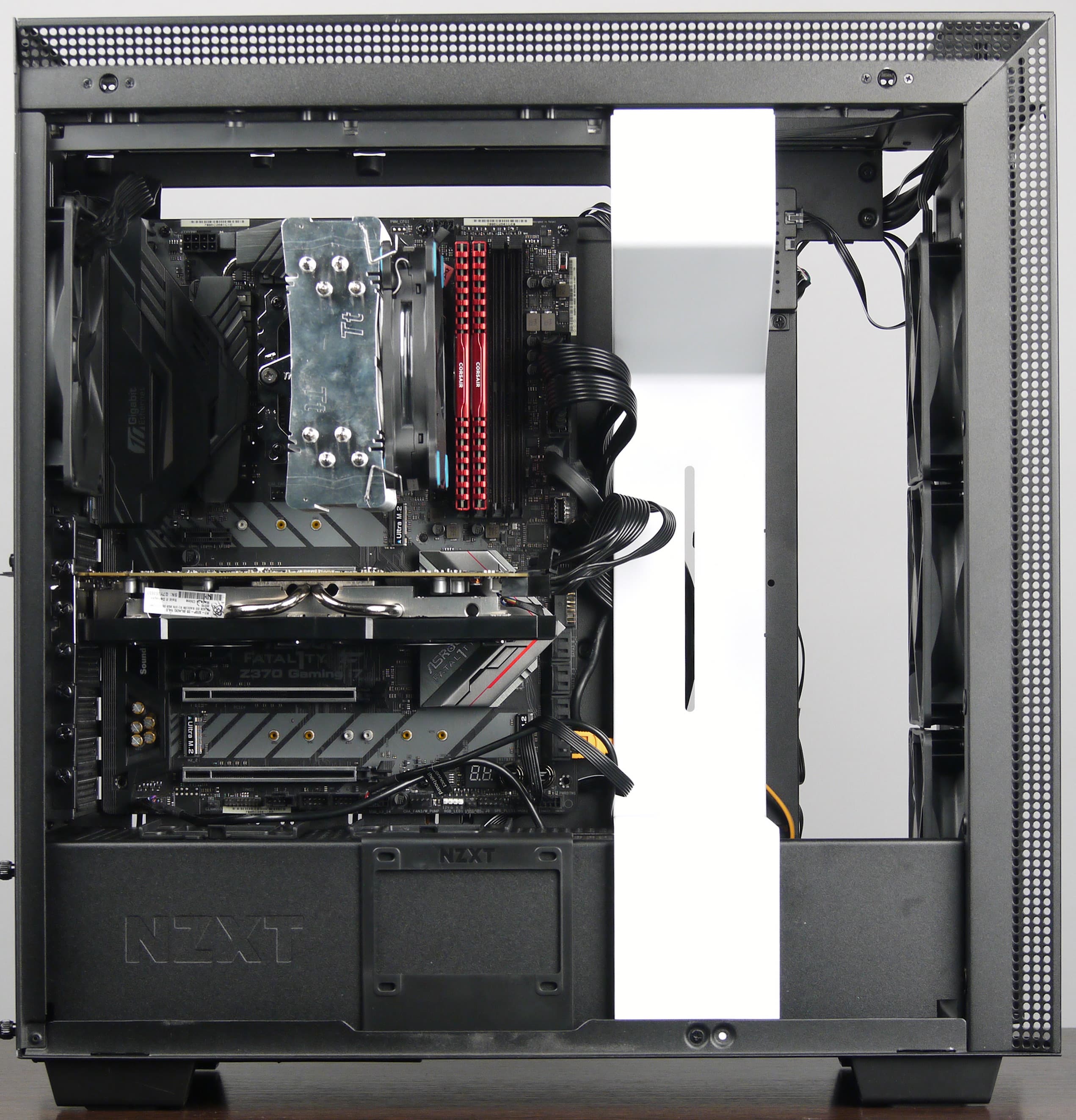

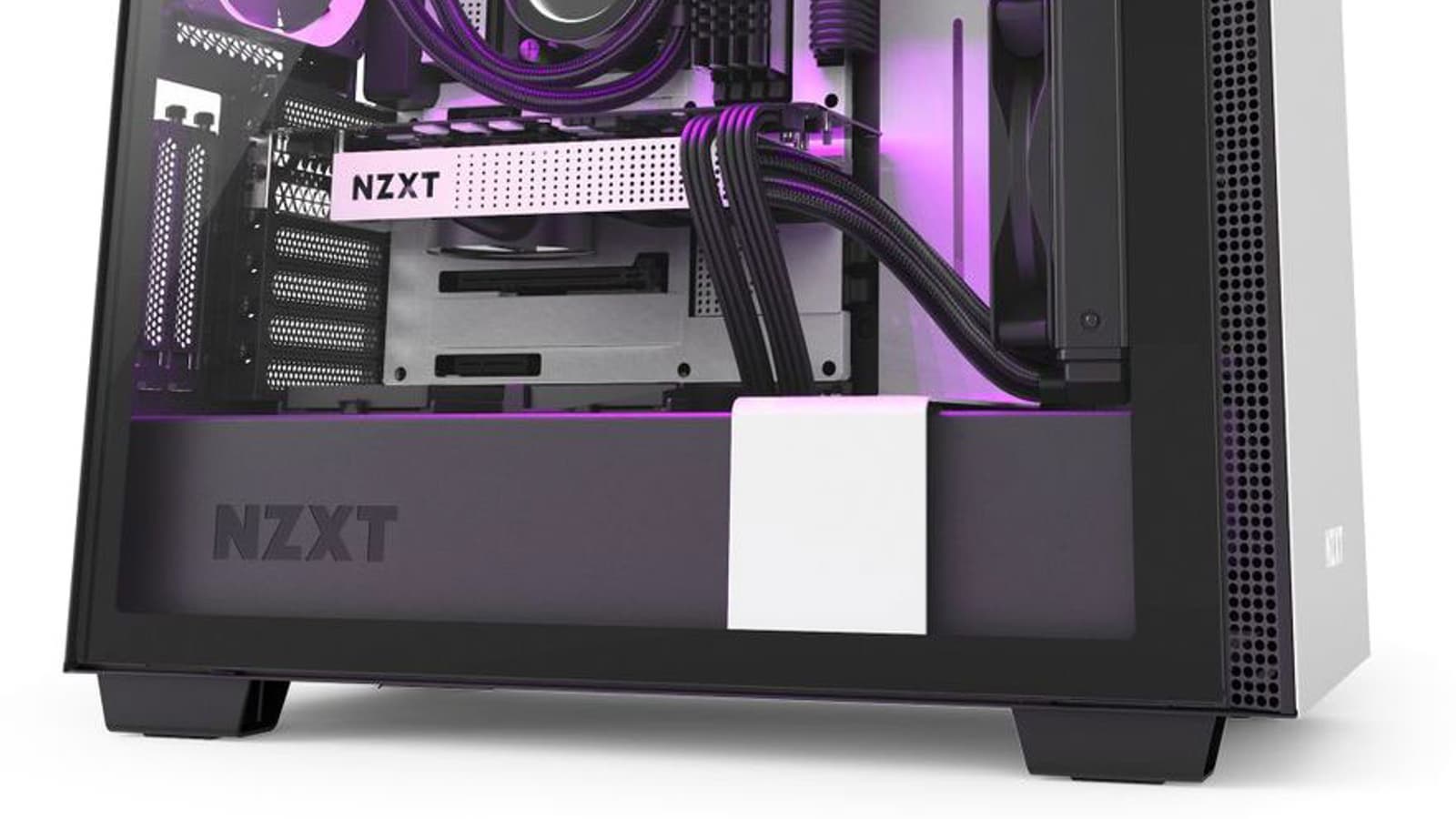

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны прозрачной левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является его основной функцией — прятать блок питания с проводами. Кожух не полноразмерный и имеет большое количество вентиляционных отверстий.

Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Система подсветки

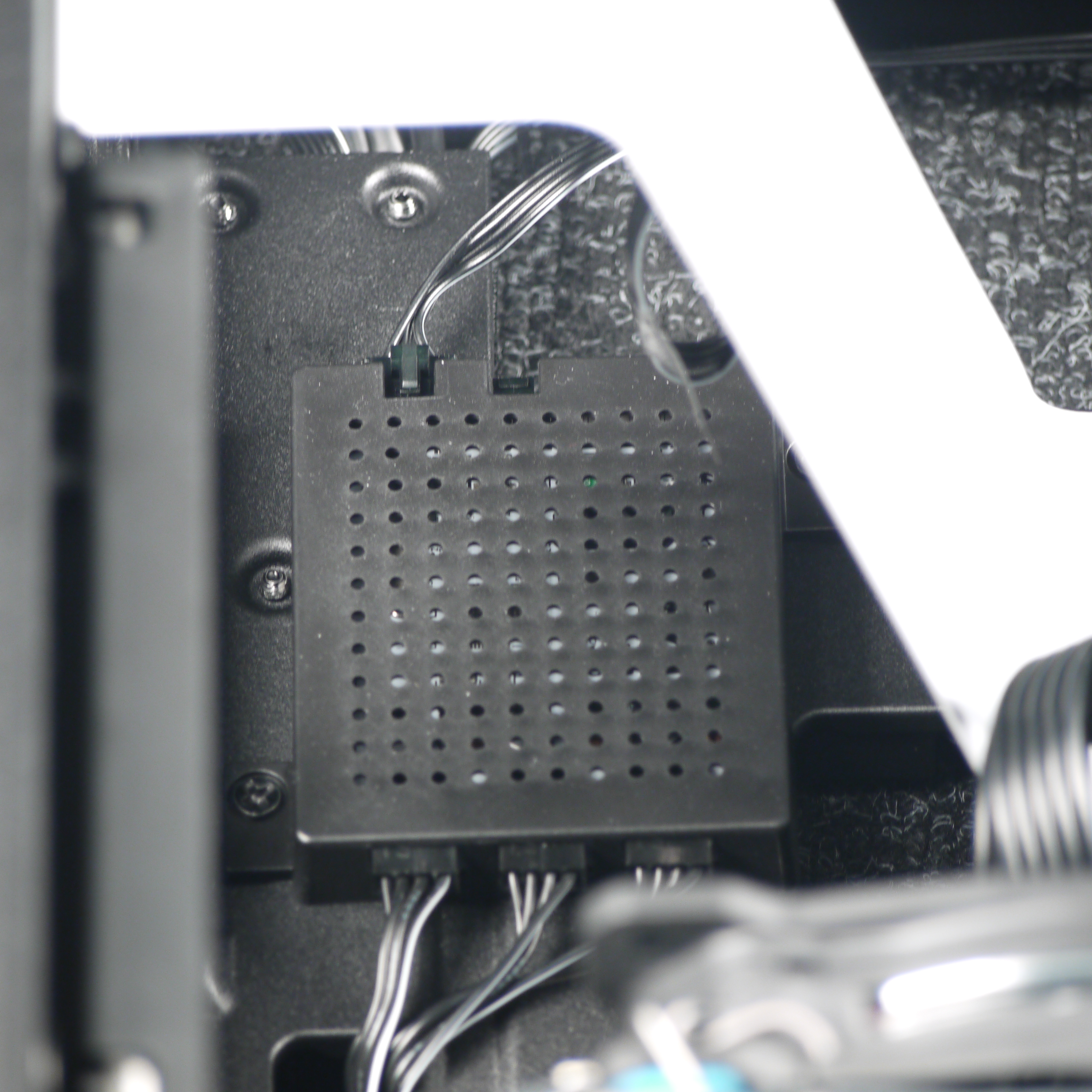

В качестве источников света используются две светодиодные ленты с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи трехконтактных разъемов.

Всего на контроллере имеется три порта для подключения источников света.

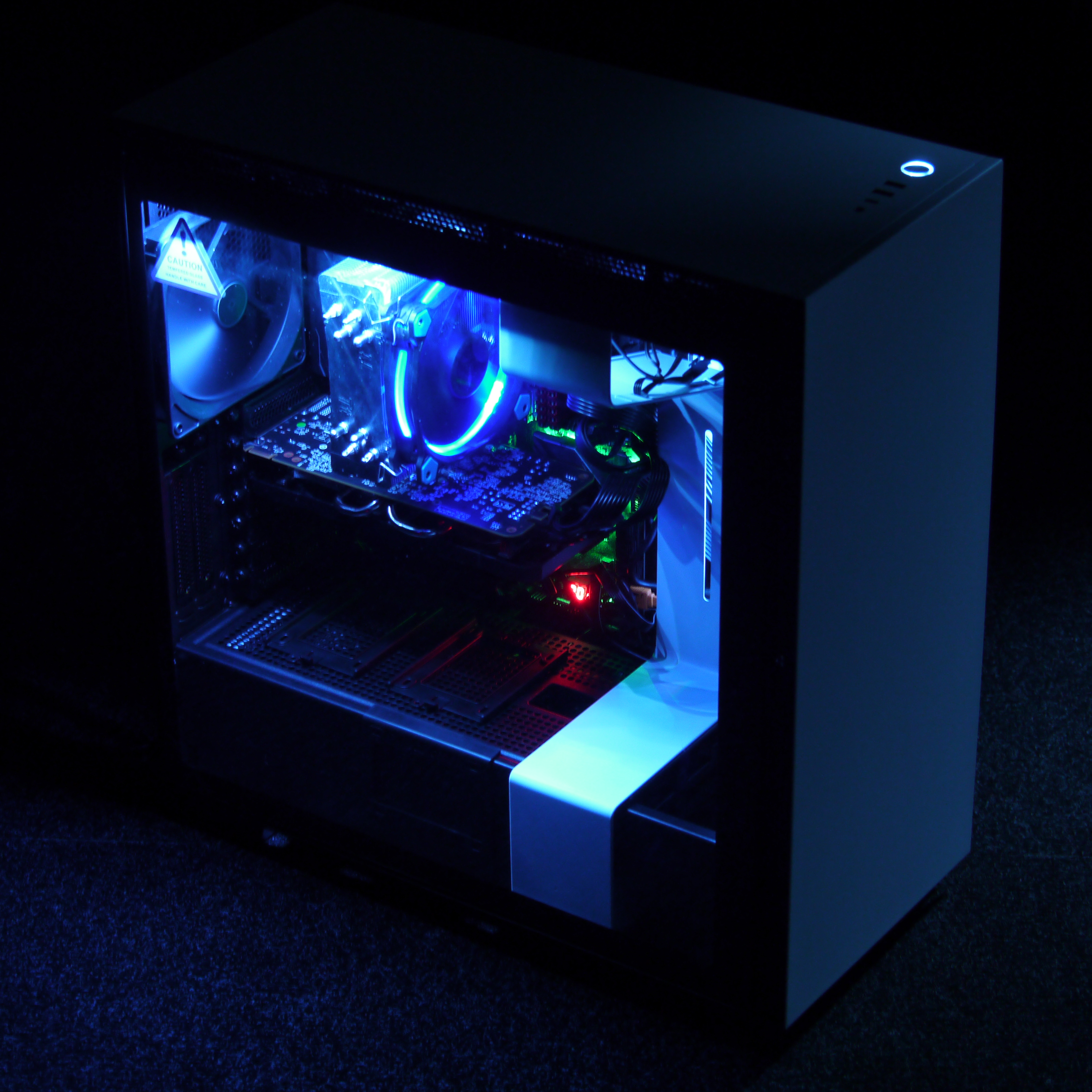

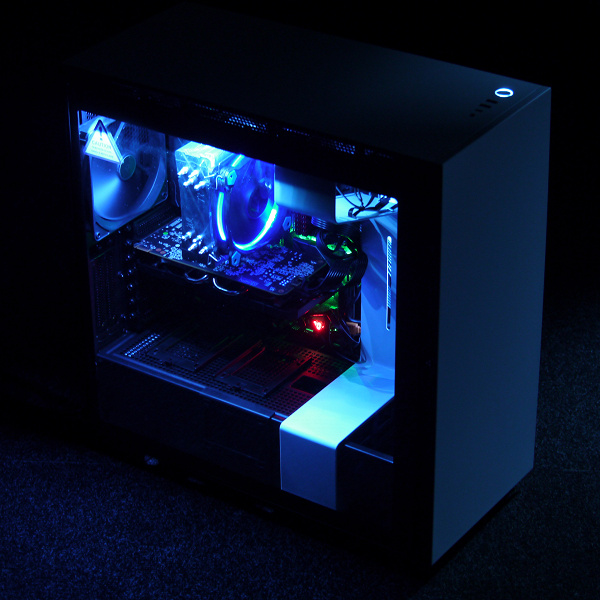

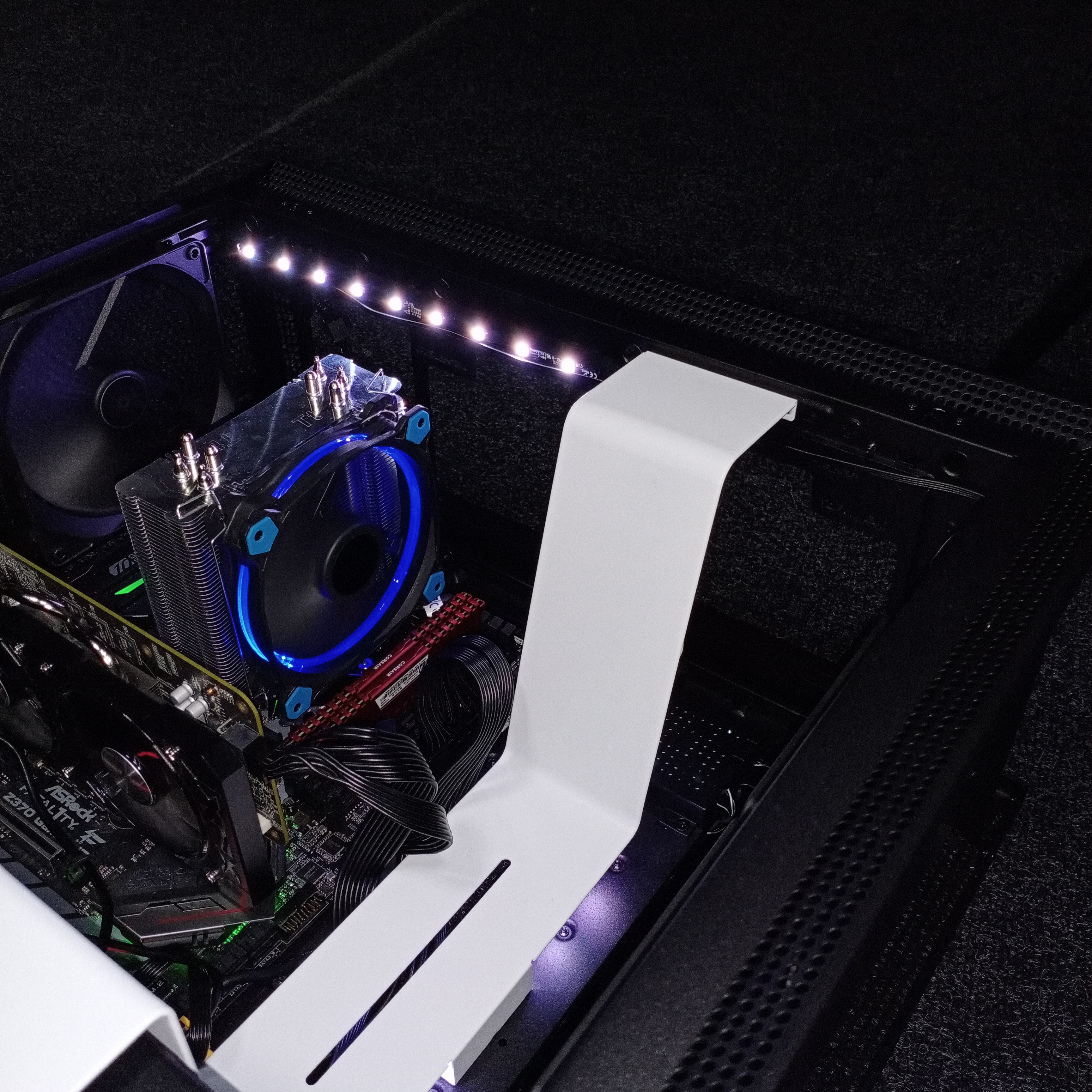

Одна лента расположена на верхней панели вдоль стеклянной стенки так, что ее не видно снаружи, и светит она вниз. Вторая лента размещена на стальной пластине внутри корпуса между системной платой и передней стенкой шасси.

Управление подсветкой поддерживается только программное — про помощи ПО NZXT Cam, которое нужно скачать с сайта camwebapp.com. Внешних органов управления, а также управления подсветкой через ПО системной платы не предусмотрено.

Встроенный контроллер питается от разъема SATA Power.

NZXT Cam

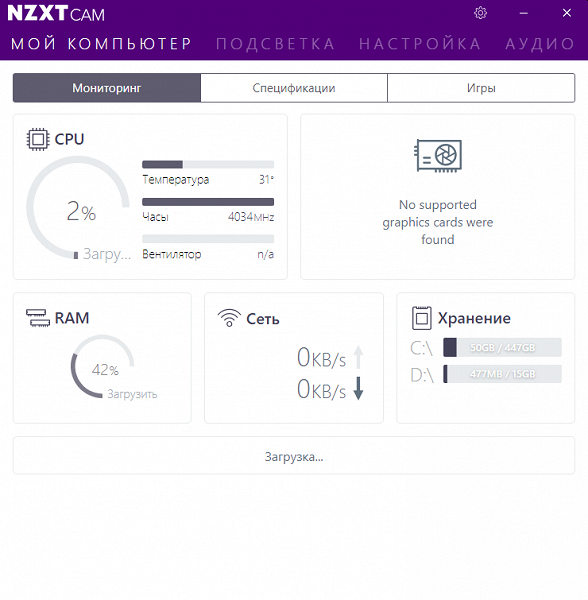

Многофункциональный контроллер Smart Device 2, к которому подключаются элементы подсветки и вентиляторы, управляется при помощи стандартного для NZXT программного продукта NZXT Cam. Он объединяет в едином интерфейсе все устройства из экосистемы NZXT Cam, которые подключены к портам USB компьютера.

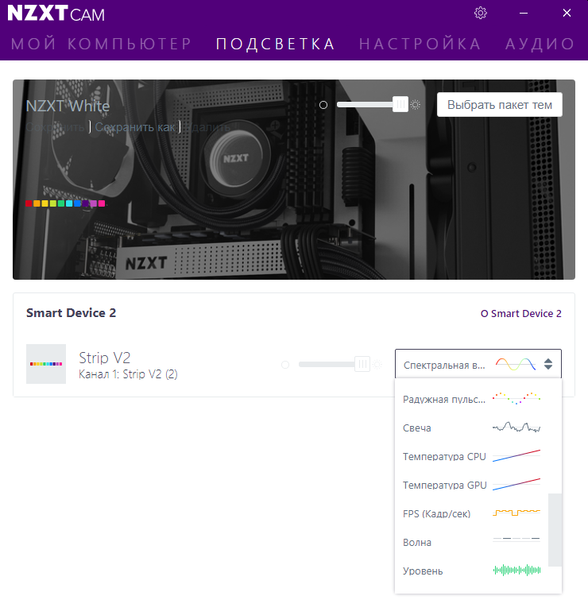

Русскоязычный интерфейс присутствует, но над ним компании точно стоит еще поработать, о смысле некоторых пунктов приходится догадываться, исходя из контекста.

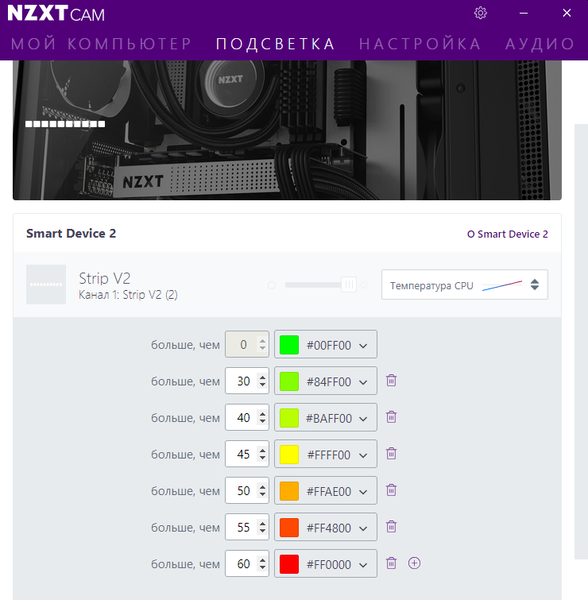

В случае управления подсветкой есть выбор из широкого перечня эффектов для каждого источника света отдельно. Помимо стандартного набора разного рода динамических эффектов, возможна настройка зависимости цвета подсветки от температуры центрального процессора или GPU.

Также можно настроить цветовую зависимость от количества FPS в играх.

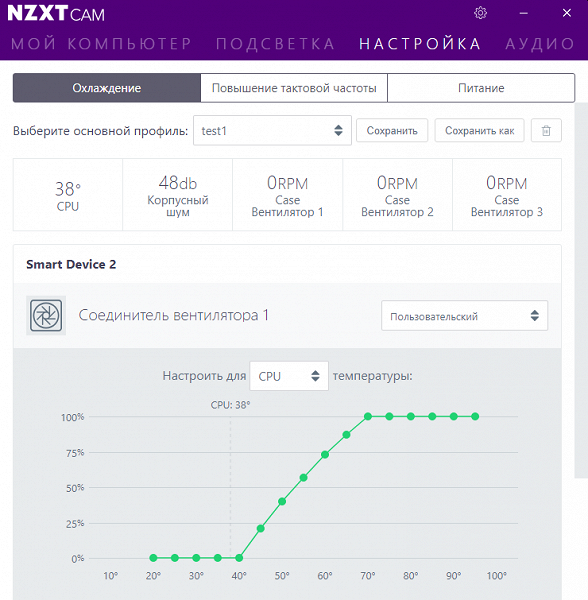

Управление вентиляторами гораздо более интересное. Есть возможность построения индивидуальной кривой регулировки скорости вращения в зависимости от температуры графического или центрального процессора для каждого канала управления контроллера. Поддерживается и полная остановка вентиляторов по каждому каналу контроллера отдельно.

Выбранные настройки можно сохранить в профиль с любым названием.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/2×140 мм 3×120/2×140 мм 1×120/140 мм нет нет
Установленные вентиляторы 3×120 нет 1×140 мм нет нет
Посадочные места для радиаторов 280/360 мм 280/360 мм 120 мм нет нет
Фильтр нейлон нет нет нет нет

Предустановленно в корпусе четыре вентилятора: один типоразмера 140 мм сзади и три типоразмера 120 мм спереди.

Корпус комплектуется вентиляторами собственного производства NZXT из серии Aer F. Они оснащены подшипниками скольжения с винтовой нарезкой, встроенной подсветки у них нет, разъем стандартный трехконтактный с управлением изменением питающего напряжения. По умолчанию все вентиляторы подключены к штатному многофункциональному контроллеру.

Контроллер имеет три канала управления вентиляторами обоих типов, в комплекте имеются также три разветвителя с поддержкой четырехконтактных вентиляторов. Так что при необходимости парк вентиляторов можно легко расширить, используя вентиляторы с любым стандартным разъемом.

Передние вентиляторы по умолчанию подключены к одному порту контроллера, а задний — к другому. Третий канал ничем не занят.

Сверху компоненты системы охлаждения устанавливаются на съемный кронштейн, который фиксируется винтами с накатной головкой, которые расположены изнутри корпуса под верхней стенкой. Кронштейн снимается снаружи после демонтажа верхней стенки.

В корпусе можно установить до трех радиаторов, два из которых может быть типоразмера 280 или 360 мм, а один — 140 мм. Наиболее удачным является размещение радиатора сверху, где предусмотрено место между кронштейном и верхней стенкой корпуса, также есть место под кронштейном со стороны системной платы.

Места́ для установки вентиляторов на стенках не зафиксированы четко, их можно сдвигать вдоль на 3-5 см, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

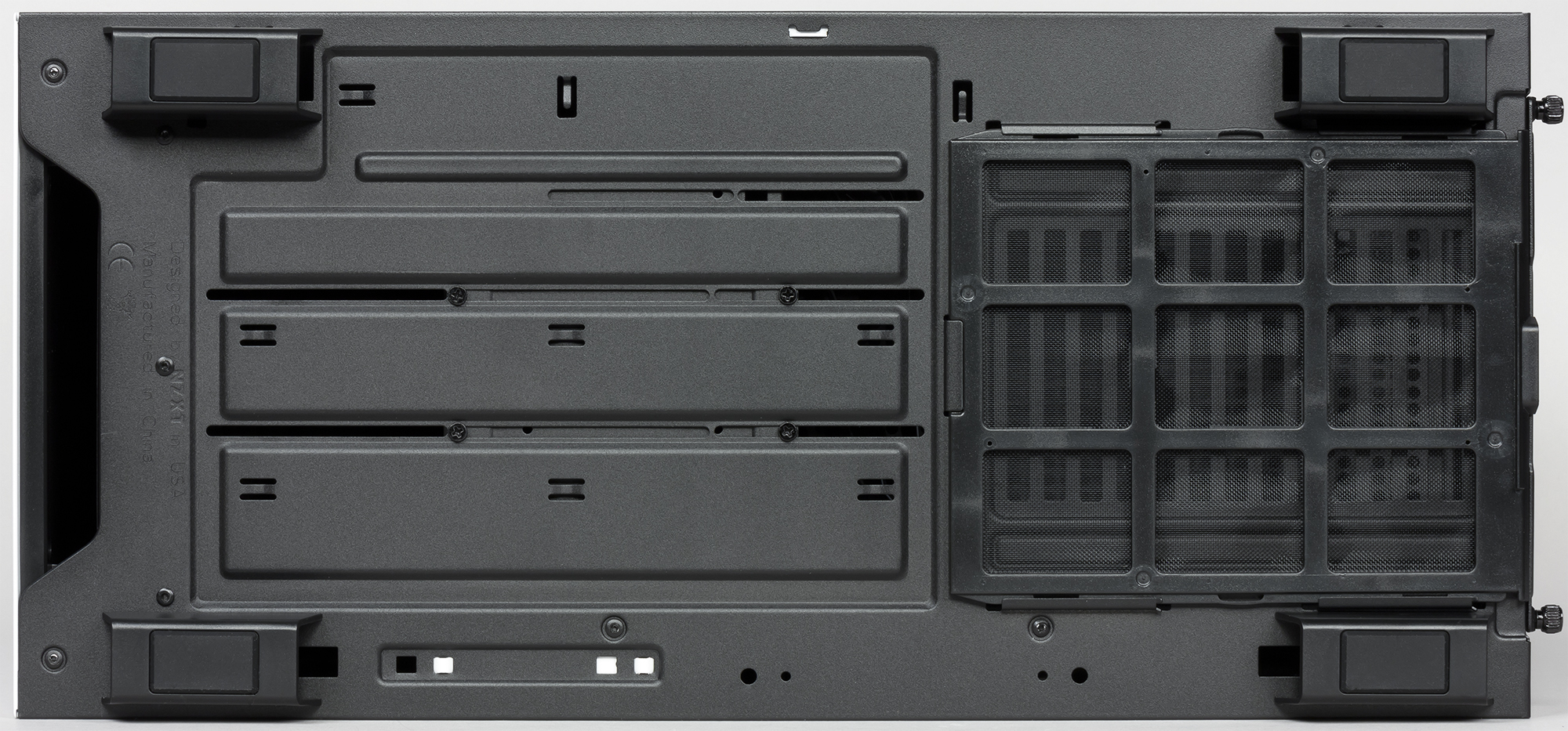

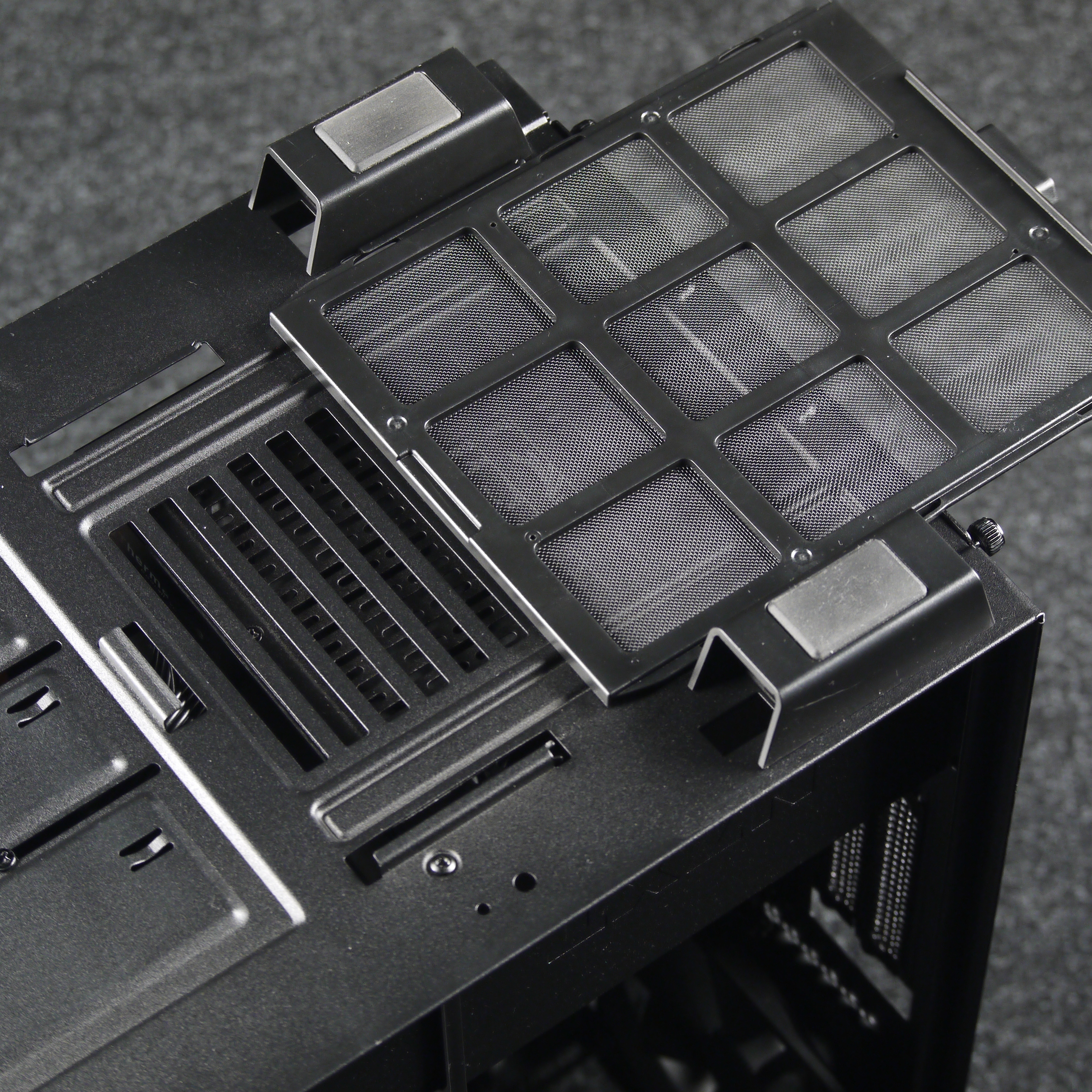

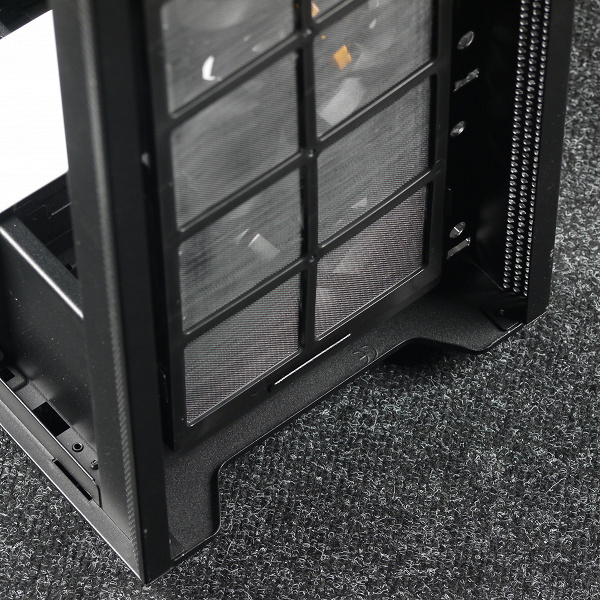

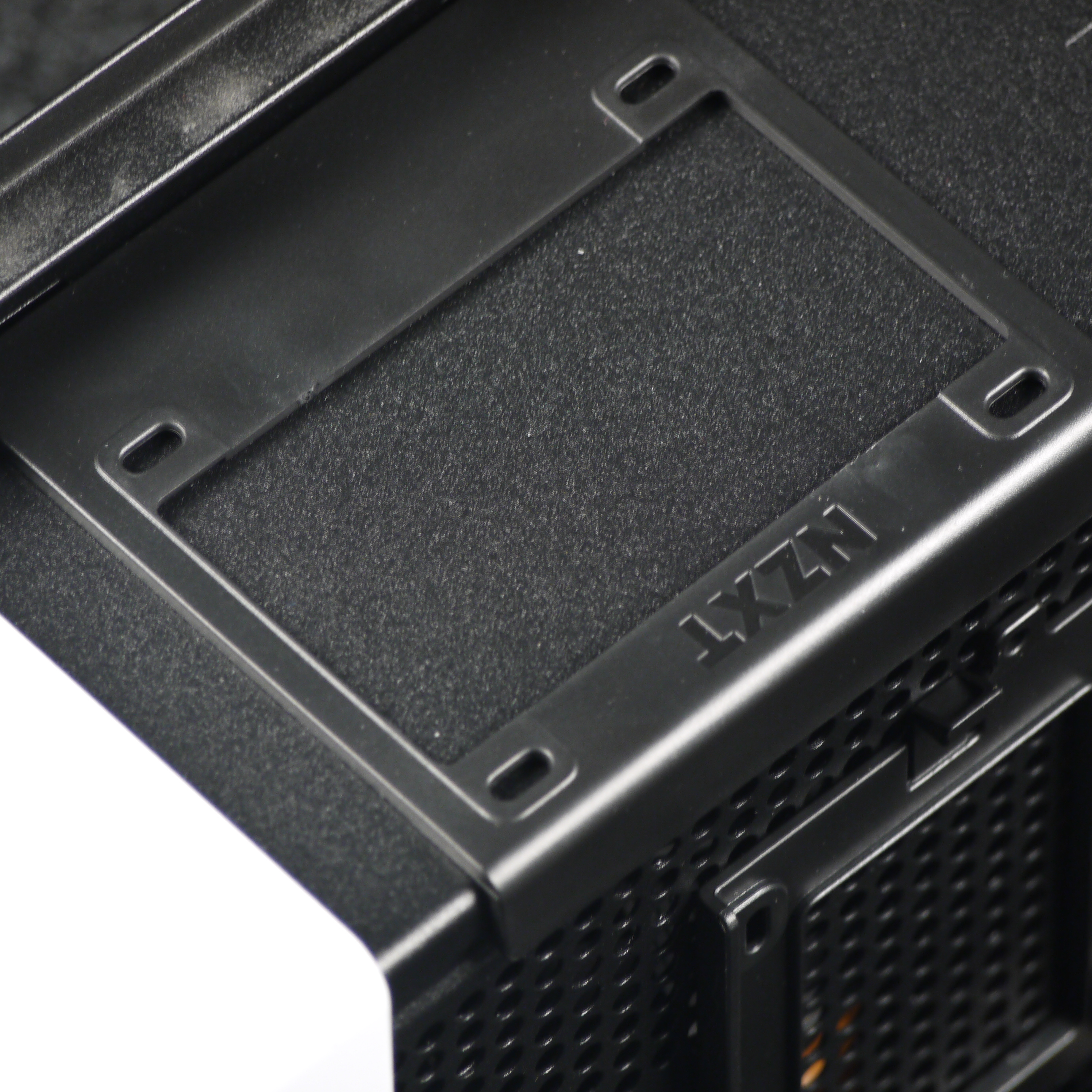

Все фильтры выполнены из нейлоновой сетки, оформленной в пластиковой рамке, всего их тут два. Единственный действительно быстросъемный фильтр установлен под блоком питания, его можно быстро извлечь и поставить на место без необходимости класть корпус на бок.

Другой фильтр установлен под передней панелью, фиксируется он при помощи комбинированного крепления: в нижней части есть щель, куда и вставляется его рамка, а верхняя часть фильтра фиксируется при помощи магнитов. К надежности фиксации замечаний нет, самопроизвольного отсоединения фильтра замечено не было.

Конструкция

Весит корпус около 12,5 кг, что объясняется применением качественной стали и стенки из закаленного стекла толщиной 4 мм. К прочности и жесткости конструкции особых претензий нет. Корпус во время эксплуатации не дребезжит и не издает никаких паразитных призвуков.

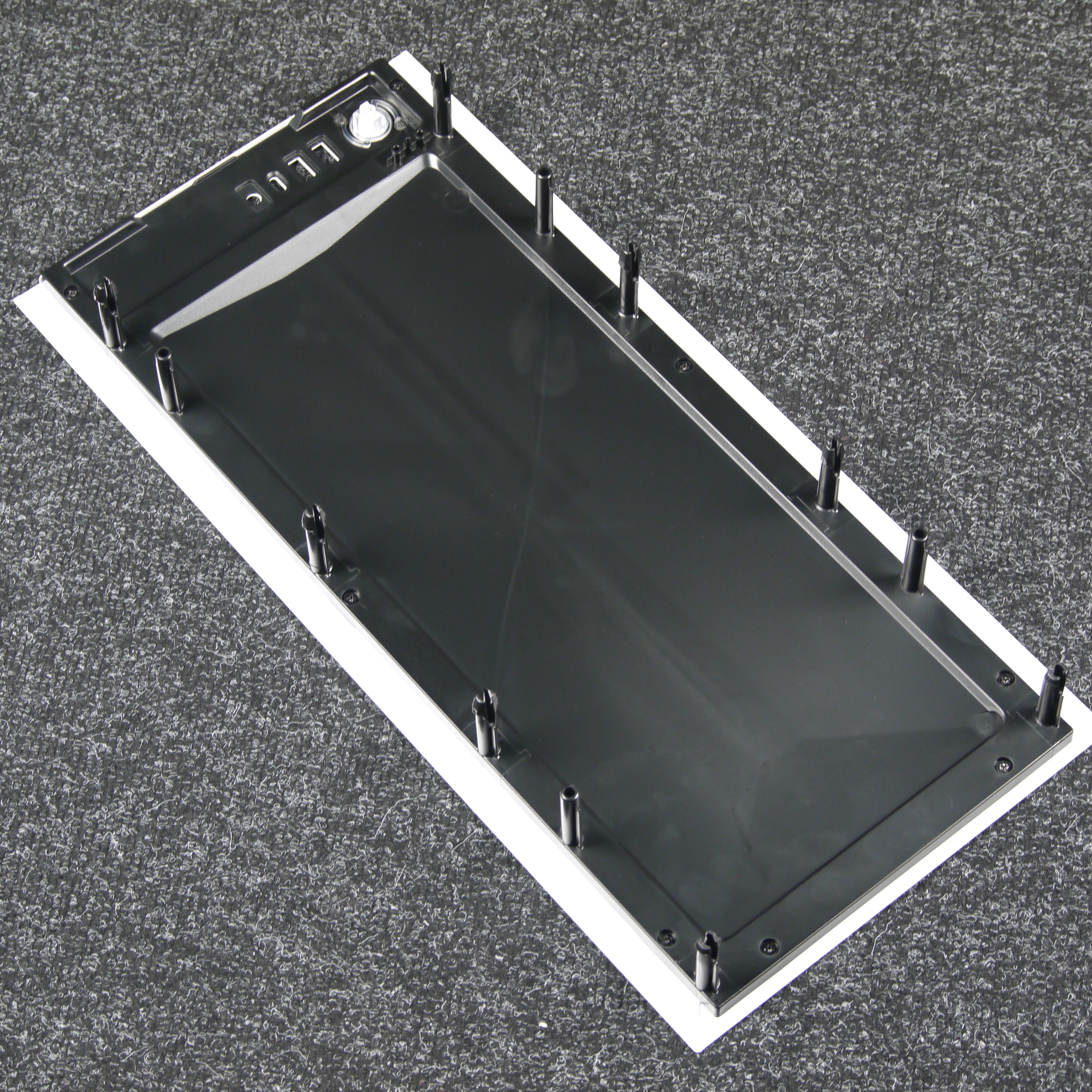

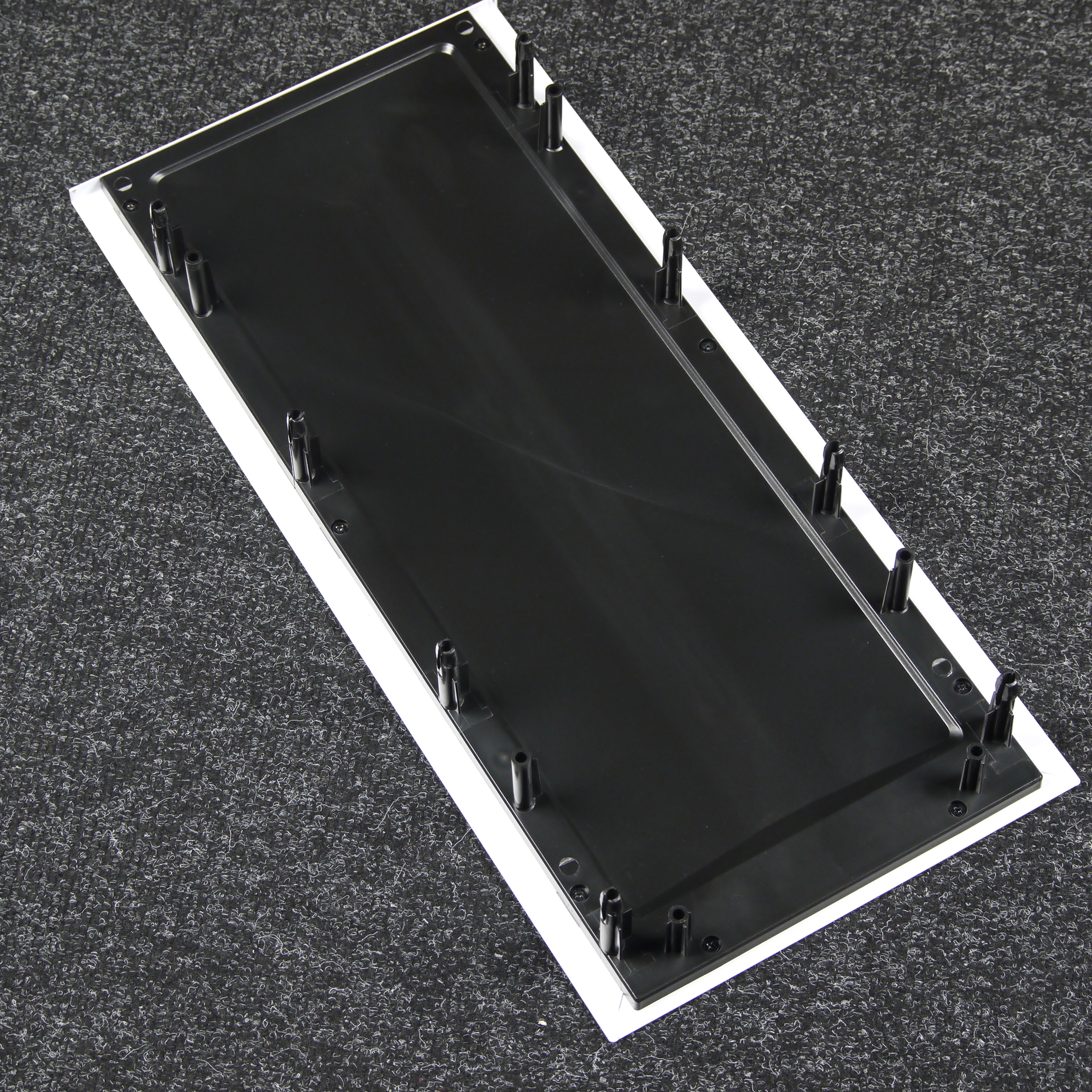

Передняя панель составная: поверх пластикового основания размещена декоративная панель из стали.

Верхняя панель имеет аналогичную конструкцию.

Левая стенка стеклянная с монтажной рамкой с внутренней стороны и с фиксацией одним винтом.

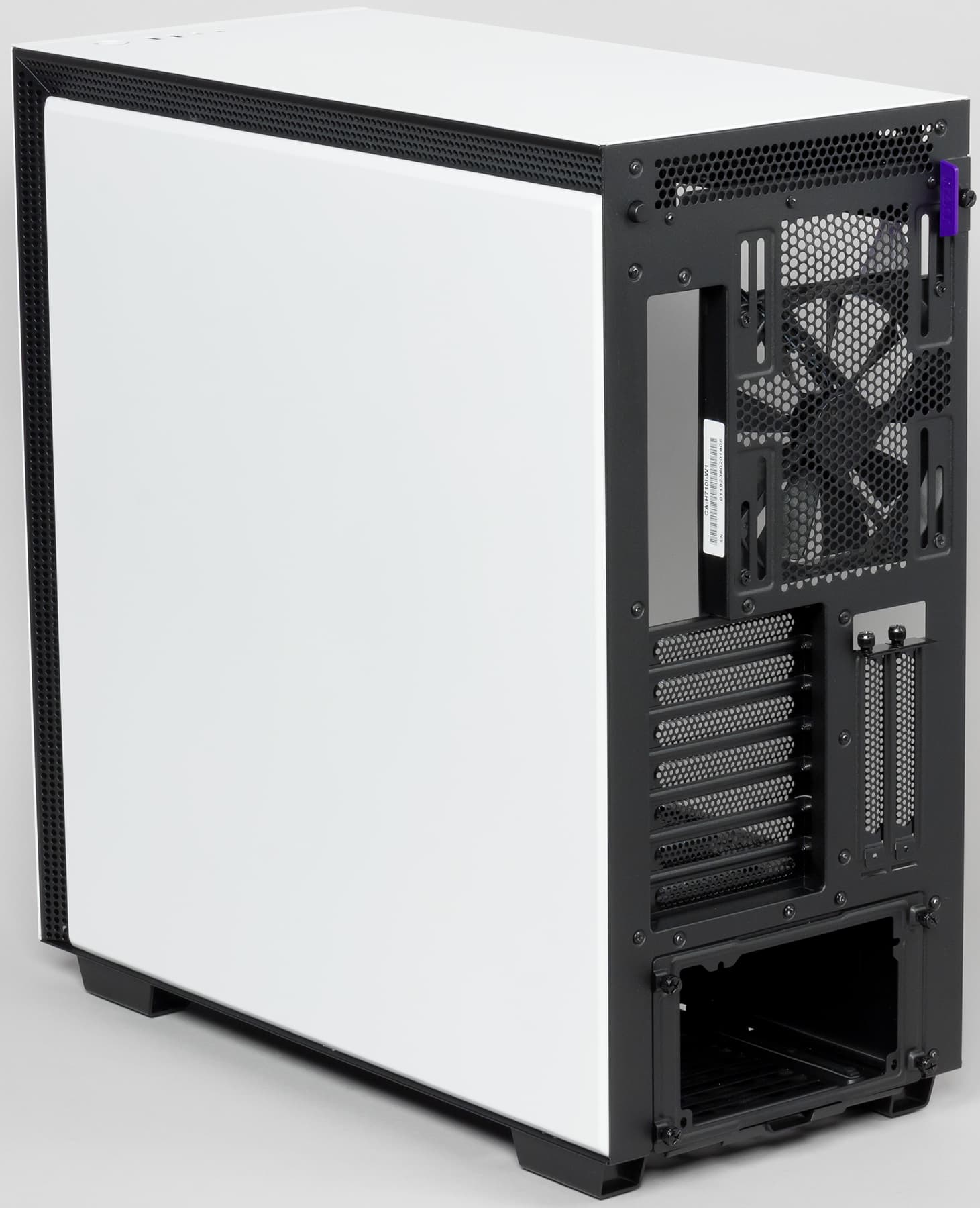

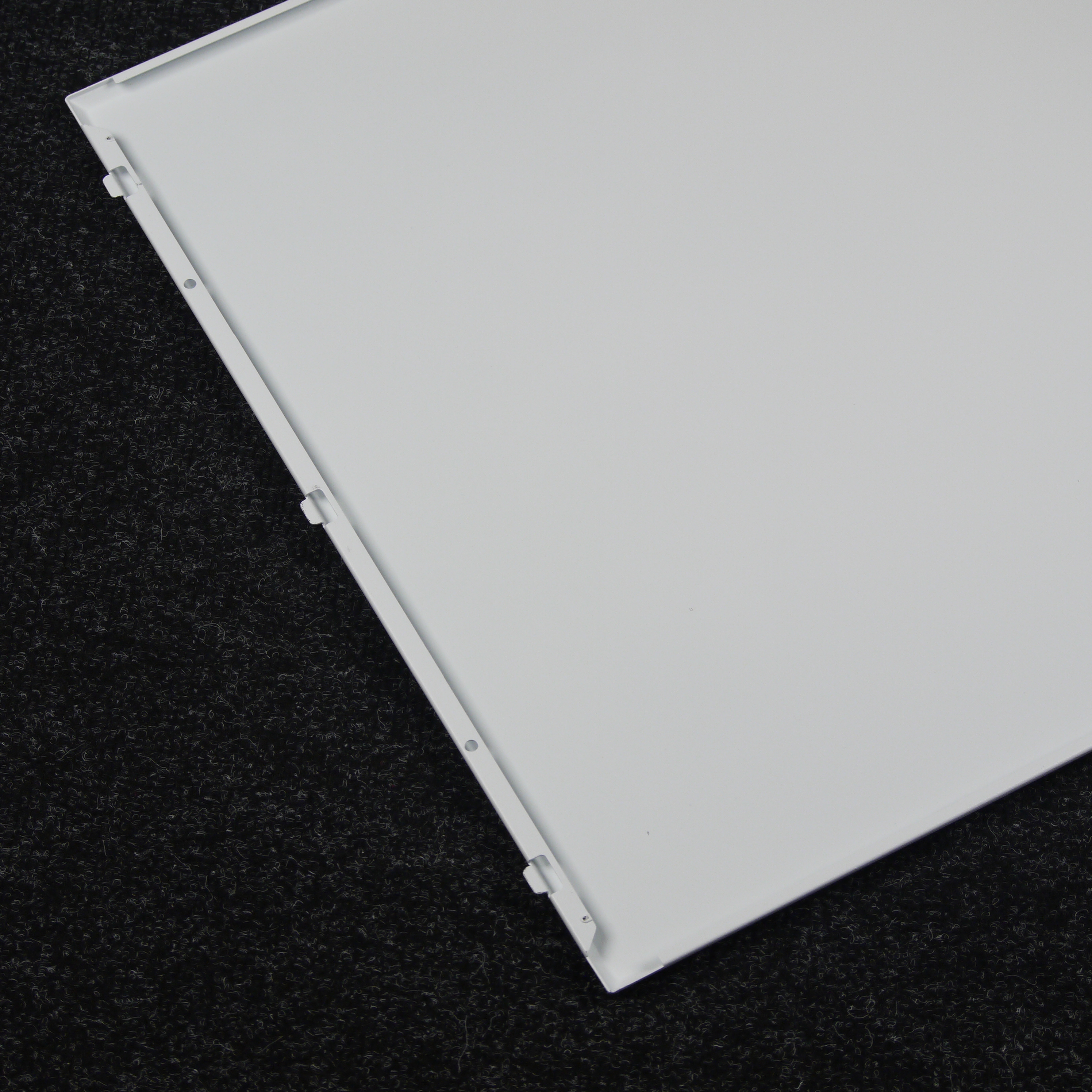

Правая стенка целиком стальная с вальцовкой по периметру, фиксируется она при помощи безвинтовой системы с приводом от кнопки на задней панели.

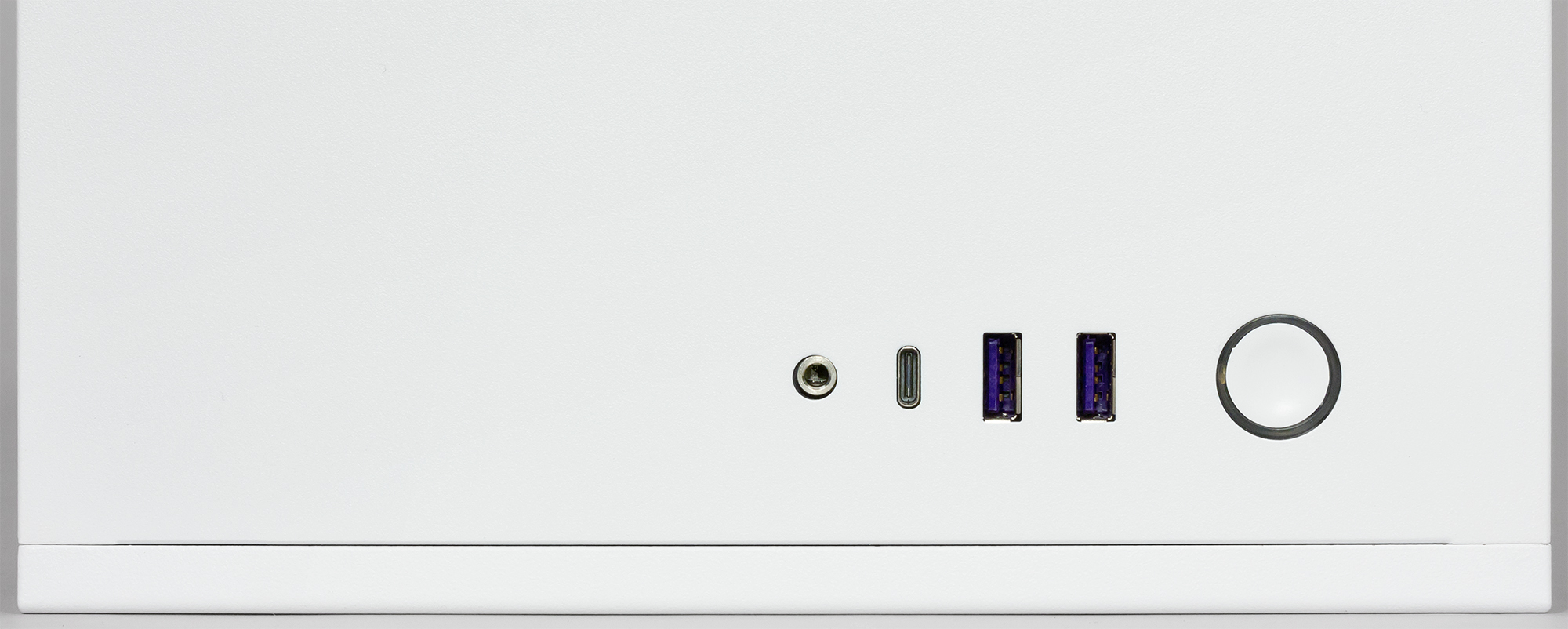

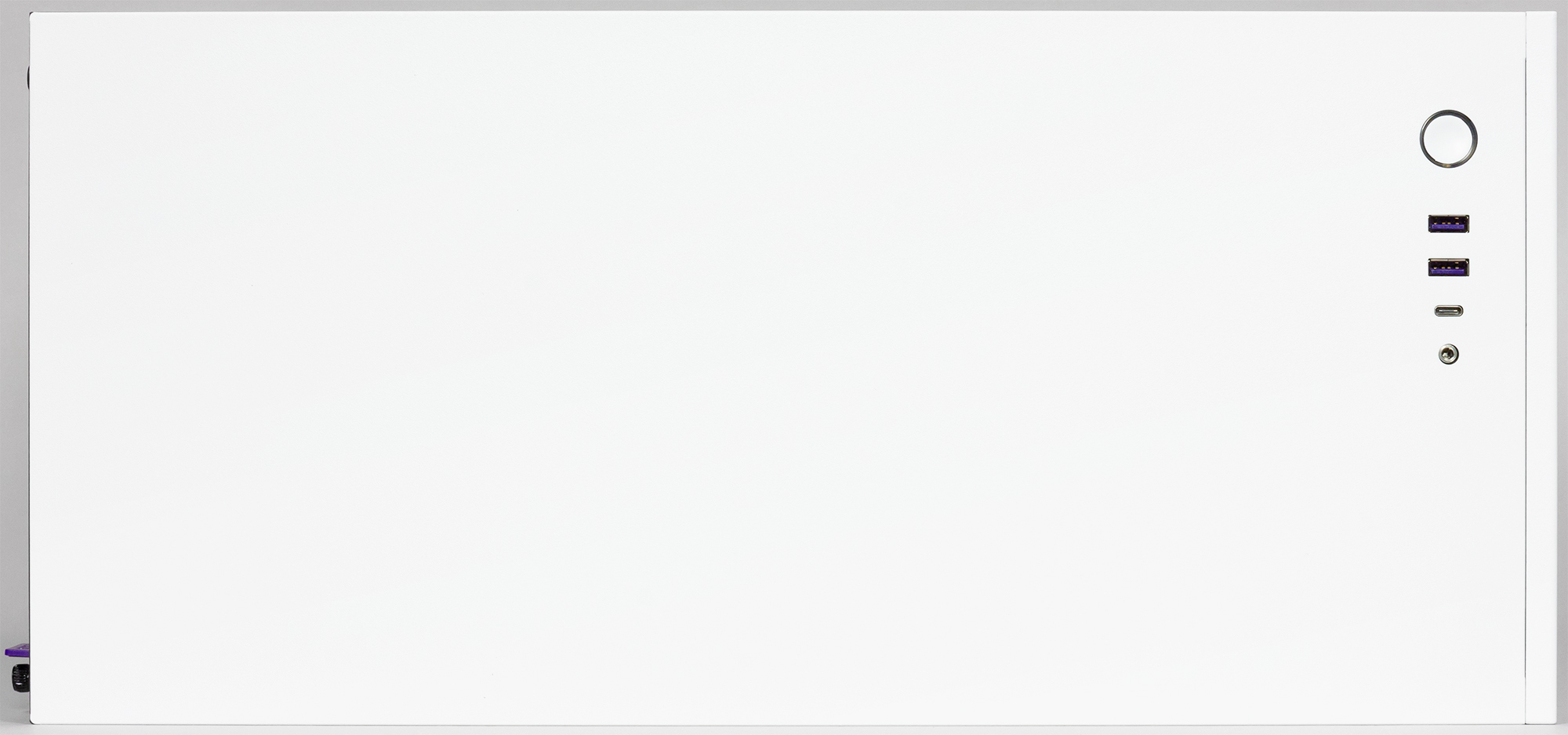

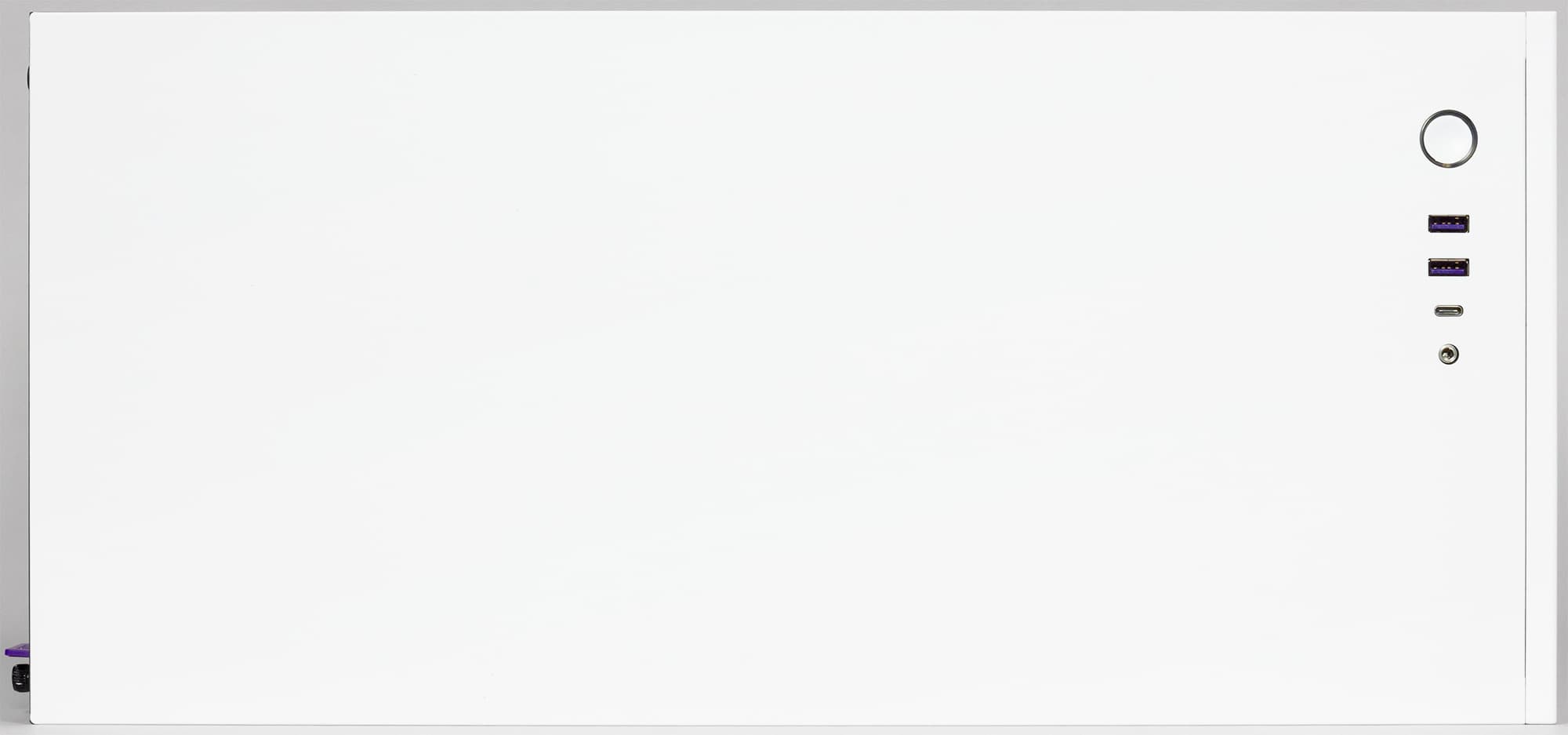

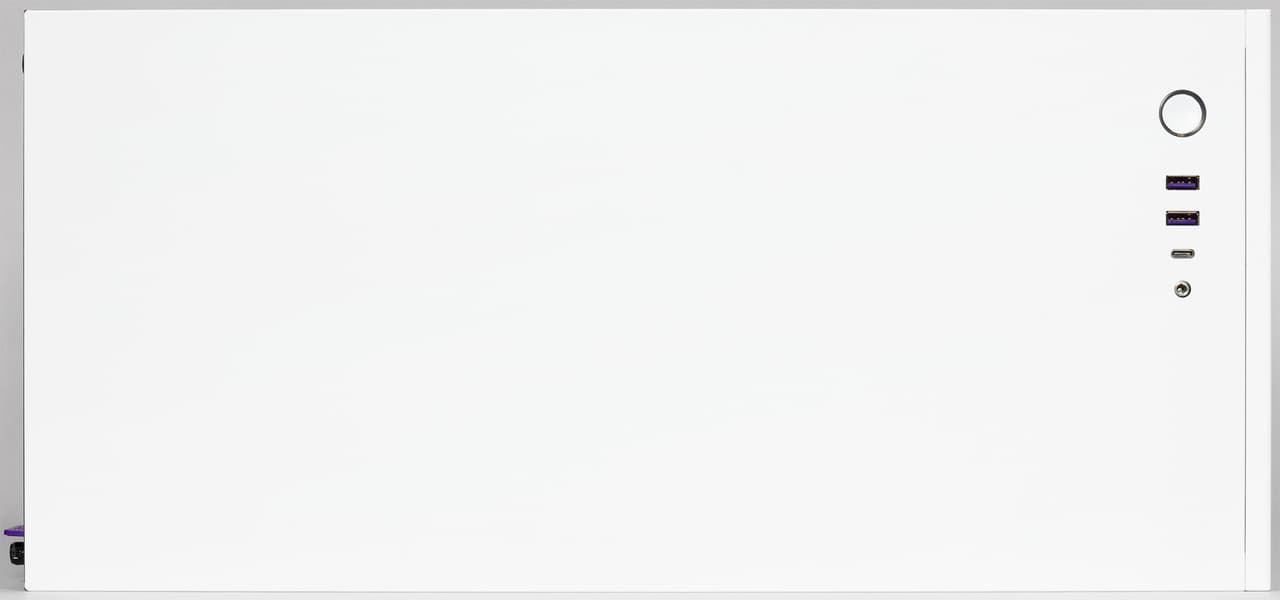

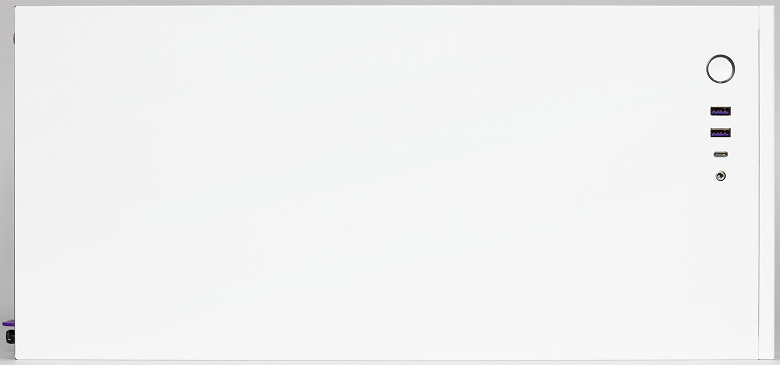

Кнопка включения и порты ввода/вывода, в состав которых входят 2 USB 3.2 Gen 1 (USB 3.0) Type-A, USB 3.2 Gen 2 (USB 3.1) Type-C и разъем для подключения гарнитуры, находятся на верхней стенке в передней части корпуса. Таким образом, корпус позволяет подключать проводные гарнитуры как с цифровым, так и с аналоговым интерфейсом со стороны передней панели. Но разъемов USB все-таки маловато.

Кнопки перезагрузки у корпуса не предусмотрено, а кнопка включения имеет круглую форму, малый ход и срабатывает с громким щелчком. Индикатор Power LED опоясывающего типа находится под круглым световодом около кнопки включения, а индикатор активности жесткого диска встроен под этот же световод в виде небольшой точки слева. Светятся оба индикатора рассеянным белым светом.

Корпус устанавливается на прямоугольные ножки с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков, даже при условии установки на твердой поверхности.

Накопители

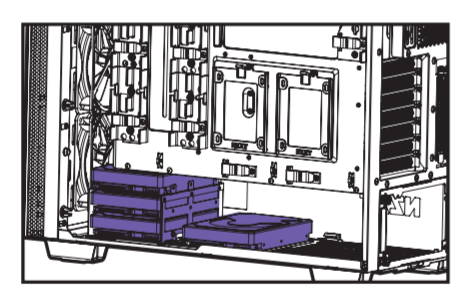

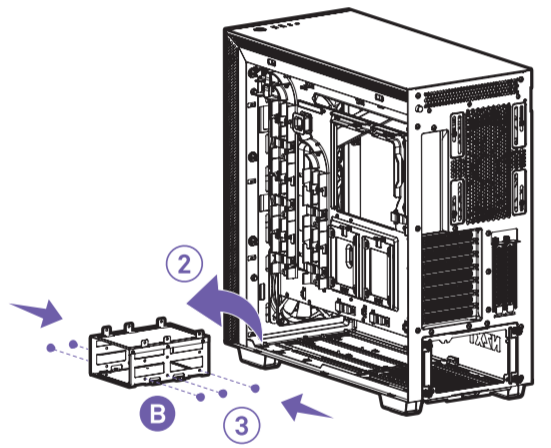

Полноразмерные жесткие диски устанавливаются в предназначенную для них трехместную корзину.

Фиксируется корзина при помощи четырех винтов, которые закручиваются через дно корпуса снаружи, и ее можно при необходимости снять. На это же посадочное место можно установить отдельный накопитель формата 2,5 или 3,5 дюйма, а также компоненты СВО. Корзина имеет три посадочных места для накопителей формата 3,5 дюйма, нижний накопитель можно заменить на диск формата 2,5 дюйма, однако корзину для этого придется снять. Крепление всех накопителей в корзине осуществляется при помощи винтов. Никаких амортизирующих элементов не предусмотрено.

Максимальное количество накопителей 3,5″ 4
Максимальное количество накопителей 2,5″ 7
Количество накопителей в передней корзине 3
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 2×2,5″

На дне корпусе рядом с корзиной предусмотрено еще одно универсальное место для установки одного накопителя или любого другого оборудования.

Для накопителей формата 2,5 дюйма предусмотрены два быстросъемных контейнера, которые установлены на обратной стороне основания для системной платы.

Контейнеры фиксируются при помощи четырех пластиковых штырей и одной защелки, а также одного винта под крестовую отвертку.

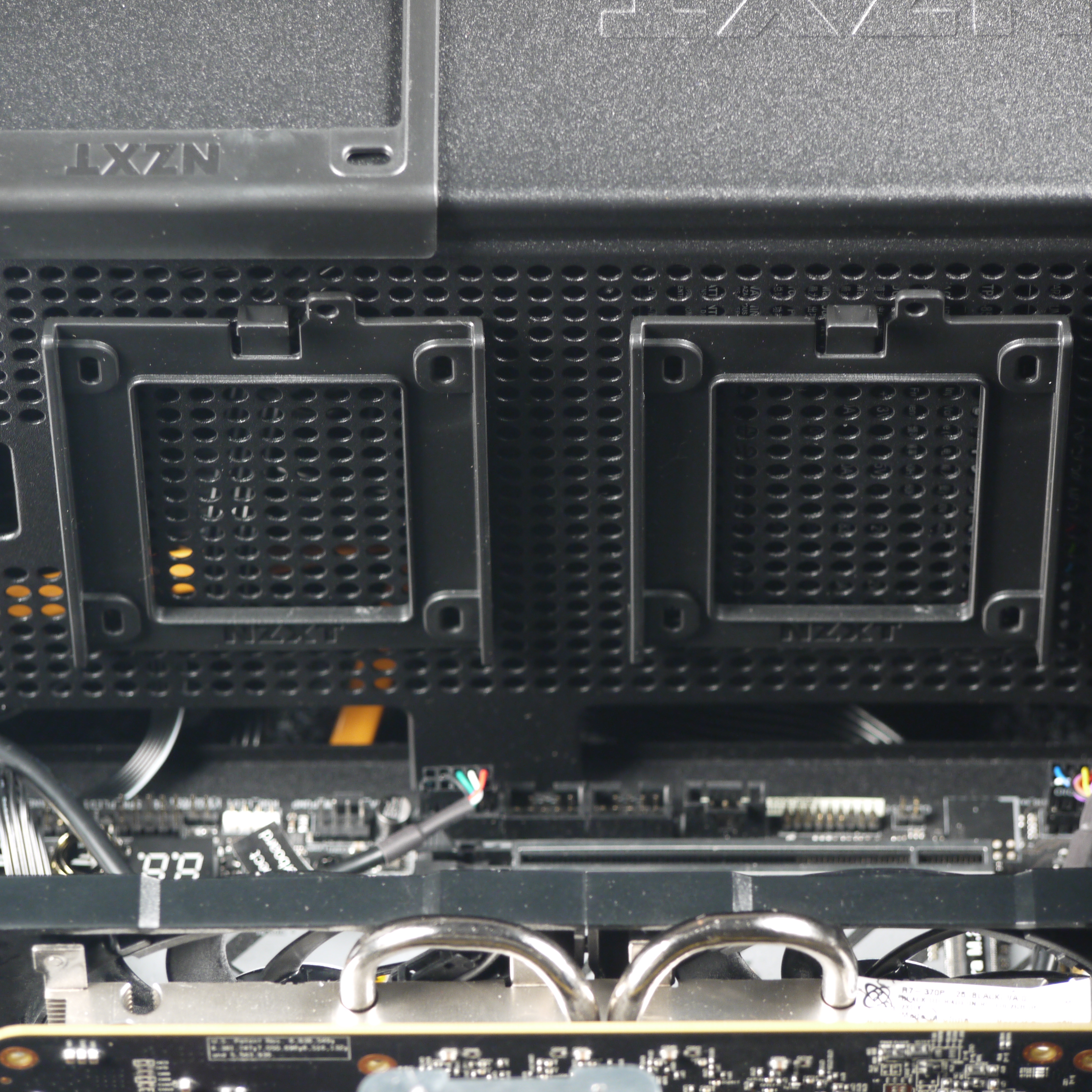

Также два контейнера аналогичной конструкции размещены на кожухе блока питания под системной платой.

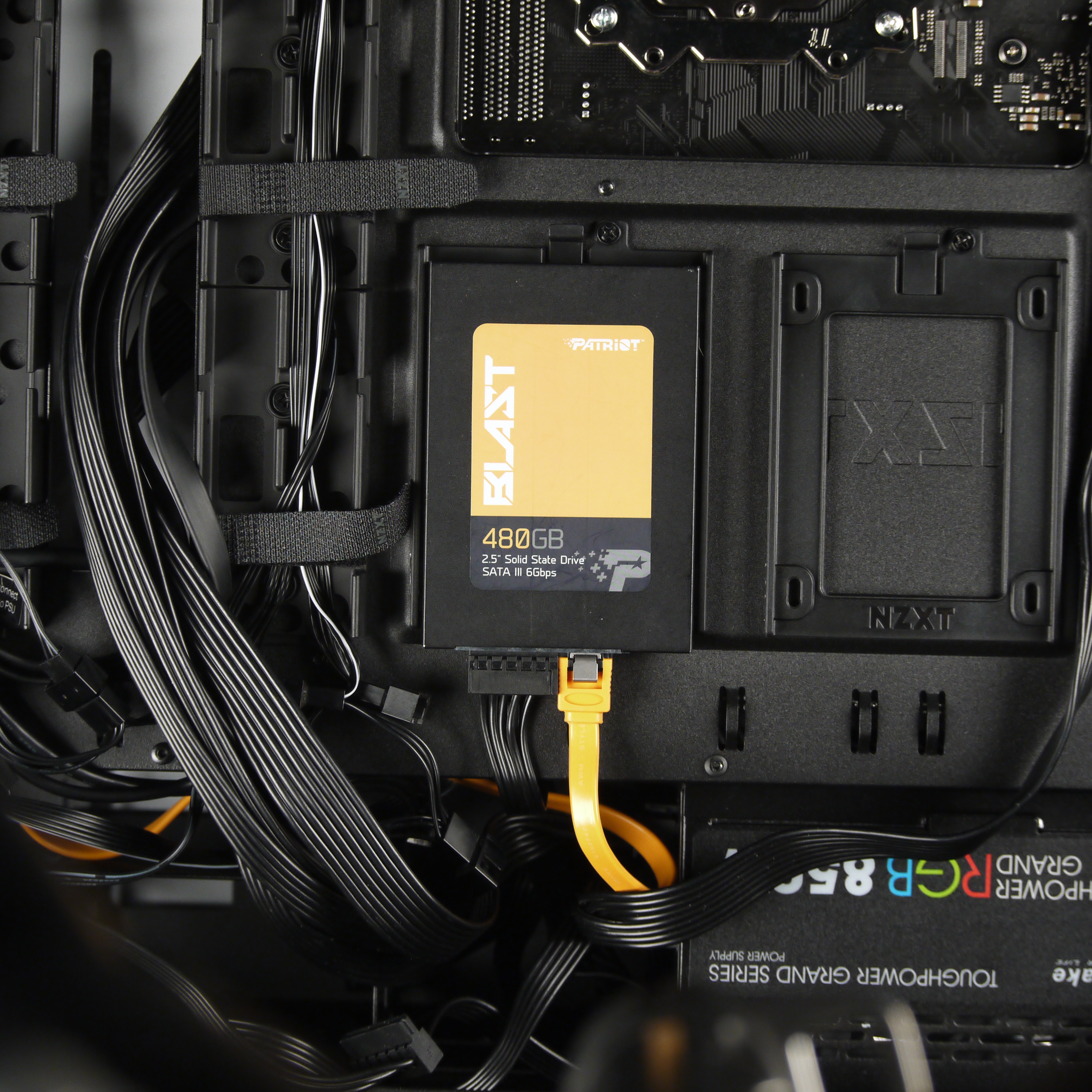

Еще одно место для накопителя формата 2,5 дюйма имеется на кожухе блока питания сбоку, где установлена быстросъемная пластиковая рамка.

Всего можно установить 9 накопителей: 4×3,5″ и 5×2,5″ или 2×3,5″ и 7×2,5″. Этого вполне достаточно для типичного домашнего компьютера, и не только. Передняя корзина имеет обдув от штатных вентиляторов, так что в корпусе вполне можно собрать производительный массив жестких дисков, хоть и небольшой.

Сборка системного блока

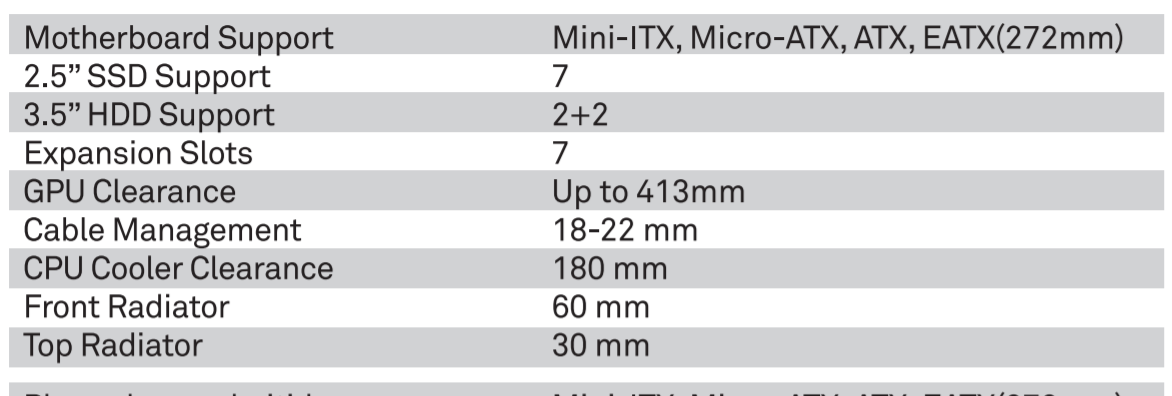

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 180
Глубина отсека системной платы 195
Глубина отсека для прокладки проводов 20
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 35
Расстояние от платы до верхней стенки шасси 78
Длина основной видеокарты 413
Длина дополнительной видеокарты 413
Длина блока питания 180
Ширина системной платы 280

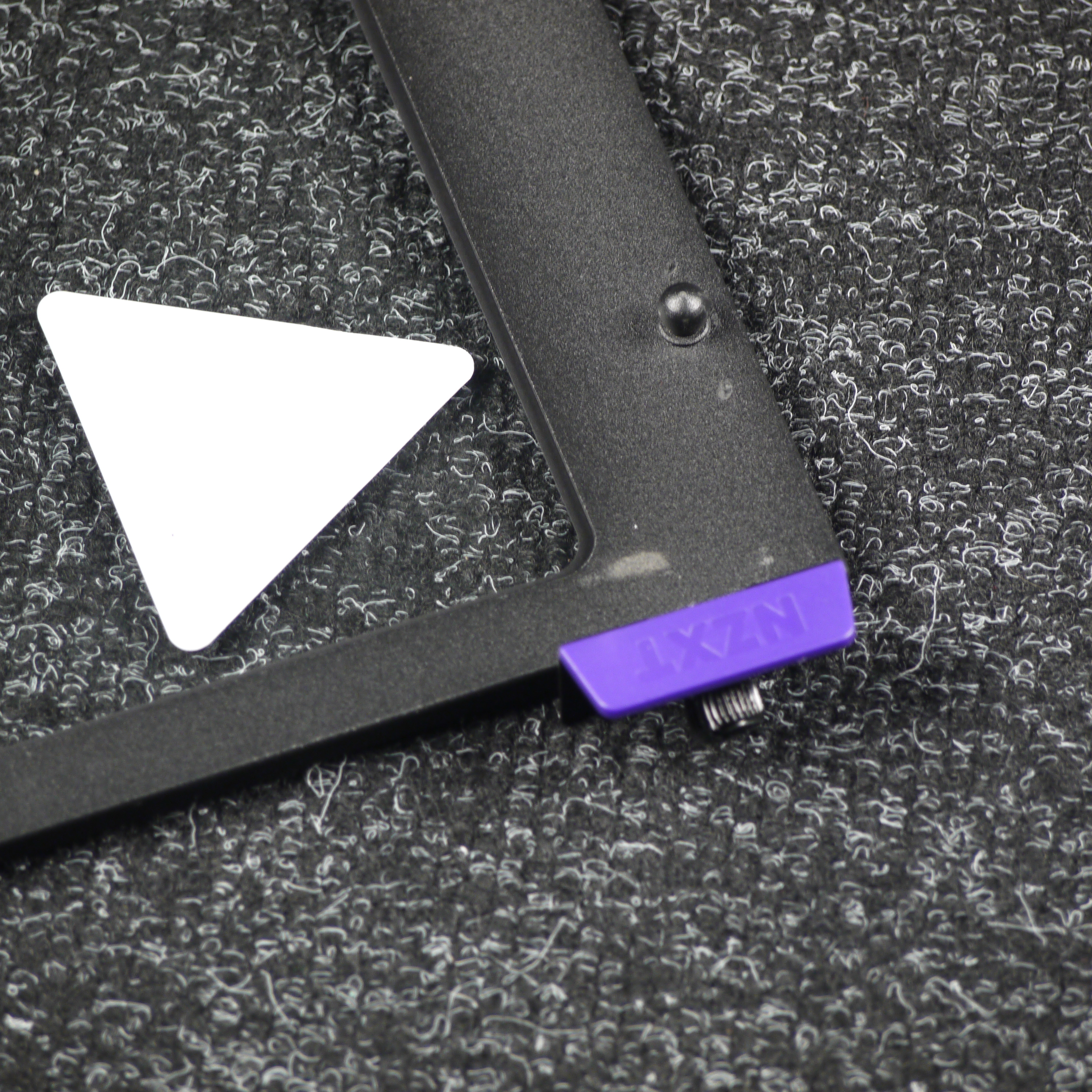

Стенка из закаленного стекла фиксируется при помощи пластиковых распорных элементов и одного винта с накатной головкой, который вкручивается традиционно — в заднюю стенку корпуса. После откручивания винта стенка не отваливается сама собой — для извлечения ее нужно отклонить по вертикали, преодолев усилие распорных элементов, и поднять вверх. Для повышения удобства данного процесса предусмотрен упор из мягкого пластика.

Вторая боковая стенка крепится довольно оригинальным способом: с помощью безвинтовой системы, которая расположена в верхней части шасси. Для снятия стенки нужно нажать кнопку на задней панели и вытащить стенку. Для установки обратно достаточно вставить ее на место и захлопнуть. Стенка имеет П-образную, скорее даже полукруглую вальцовку со всех четырех сторон.

В отличие от более привычной прислонно-сдвижной системы, в данном корпусе обе боковые стенки монтируются при помощи так называемой гильотинной системы — стенки вставляются вертикально сверху вниз. Также предусмотрены пазы под боковыми стенками, куда вставляются гребни, расположенные на нижней стороне каждой из боковых панелей. Это решение повышает удобство при сборке и позволяет обойтись всего одним винтом вместо четырех.

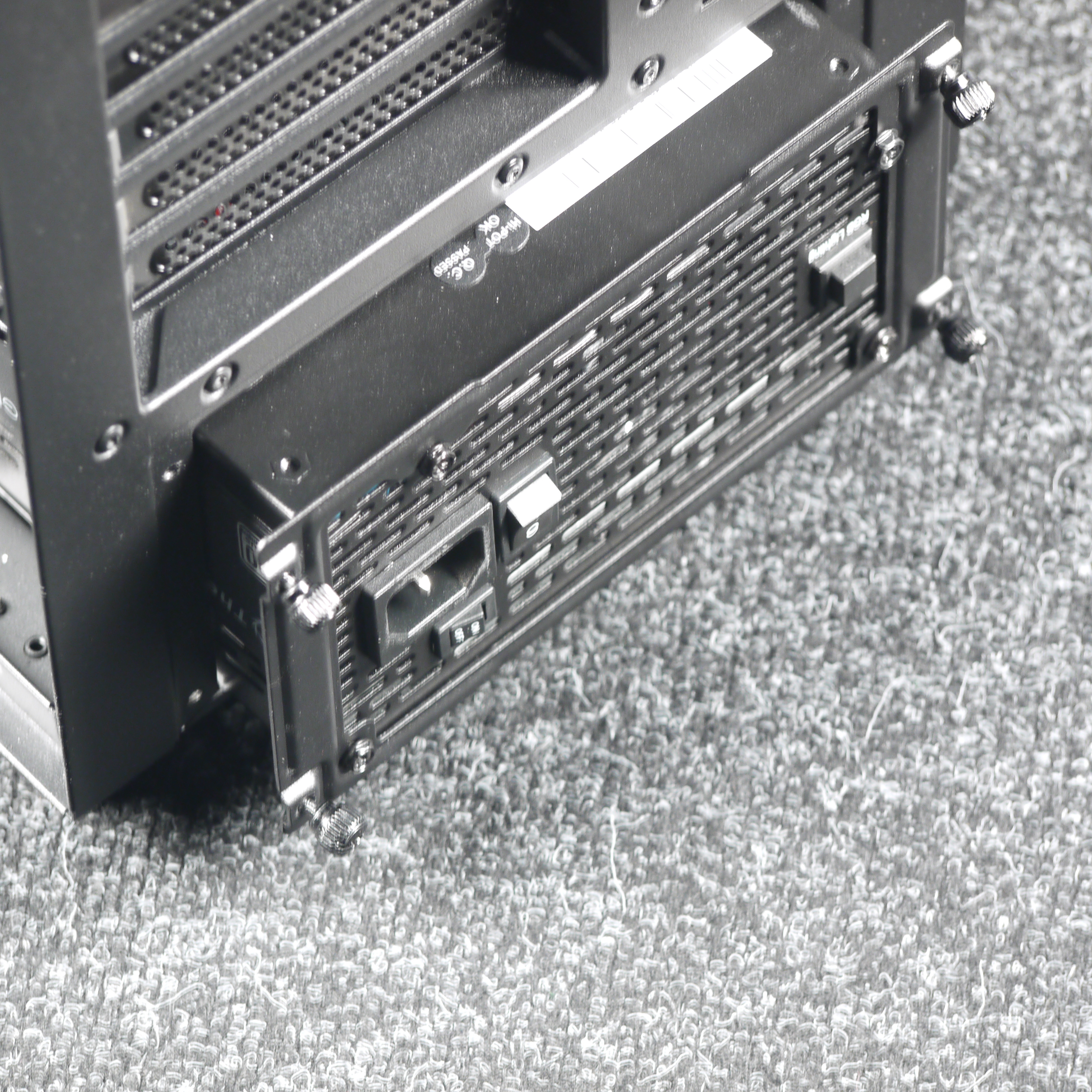

Все стойки для монтажа системной платы заранее проставлены производителем. Порядок сборки ПК в корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП через монтажную пластину и фиксируется при помощи четырех винтов. Корпус предусматривает установку не только стандартных блоков питания, но и БП увеличенных размеров с длиной корпуса до 200 мм. Расстояние между задней стенкой шасси и корзиной в стандартном положении составляет около 245 мм, поэтому рекомендуем использовать блок питания с длиной корпуса не более 180 мм, чтобы оставить место для укладки проводов.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 180 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 195 мм.

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют, но они прикрыты стальной накладкой, поэтому выглядит корпус изнутри довольно аккуратно.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 413 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. Если же спереди установлен радиатор СЖО, то размер видеокарты будет ограничен значением около 345 мм, чего все равно вполне достаточно для типовых решений, так как подавляющее большинство современных видеокарт не превышают в длину 280 мм.

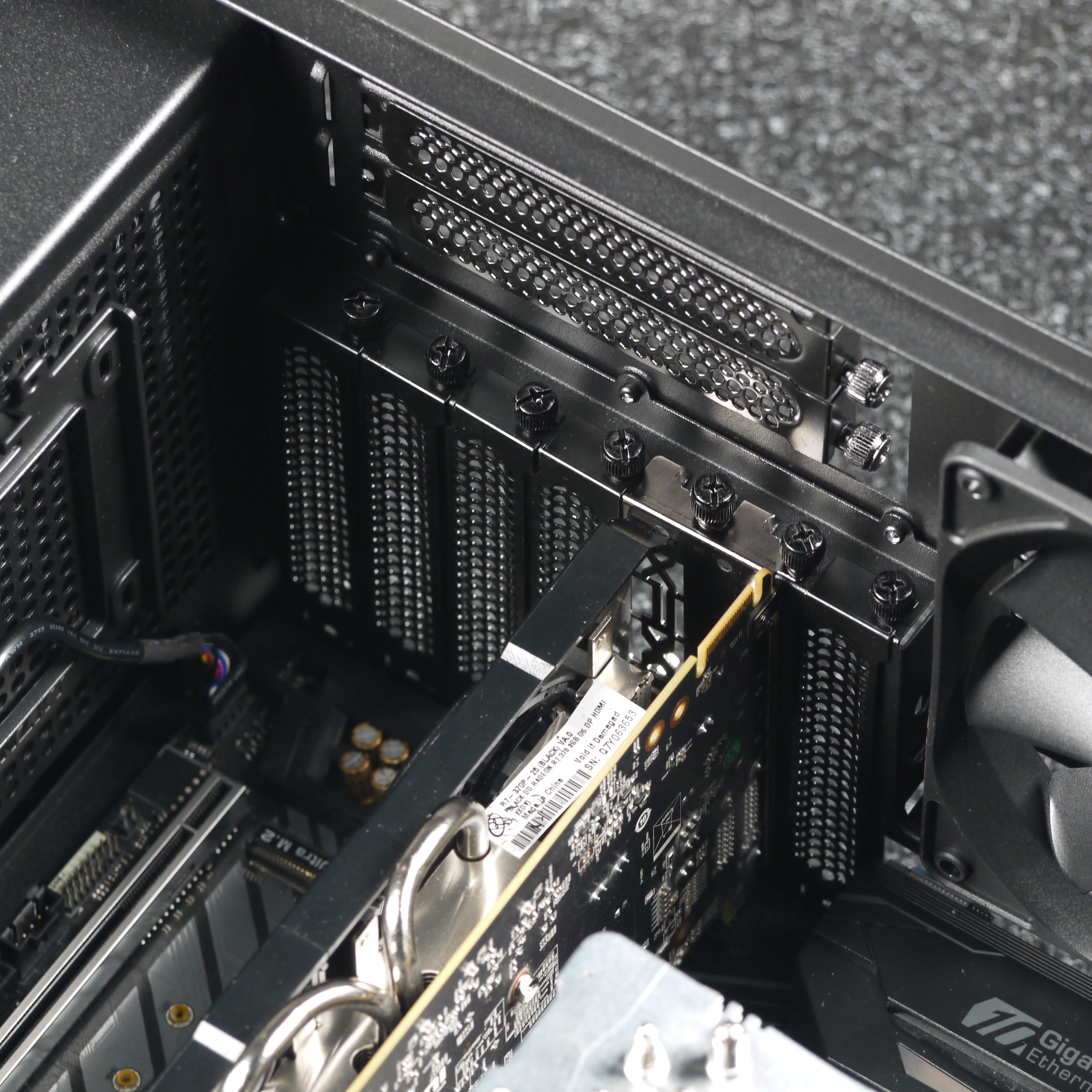

Система фиксации карт расширения самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

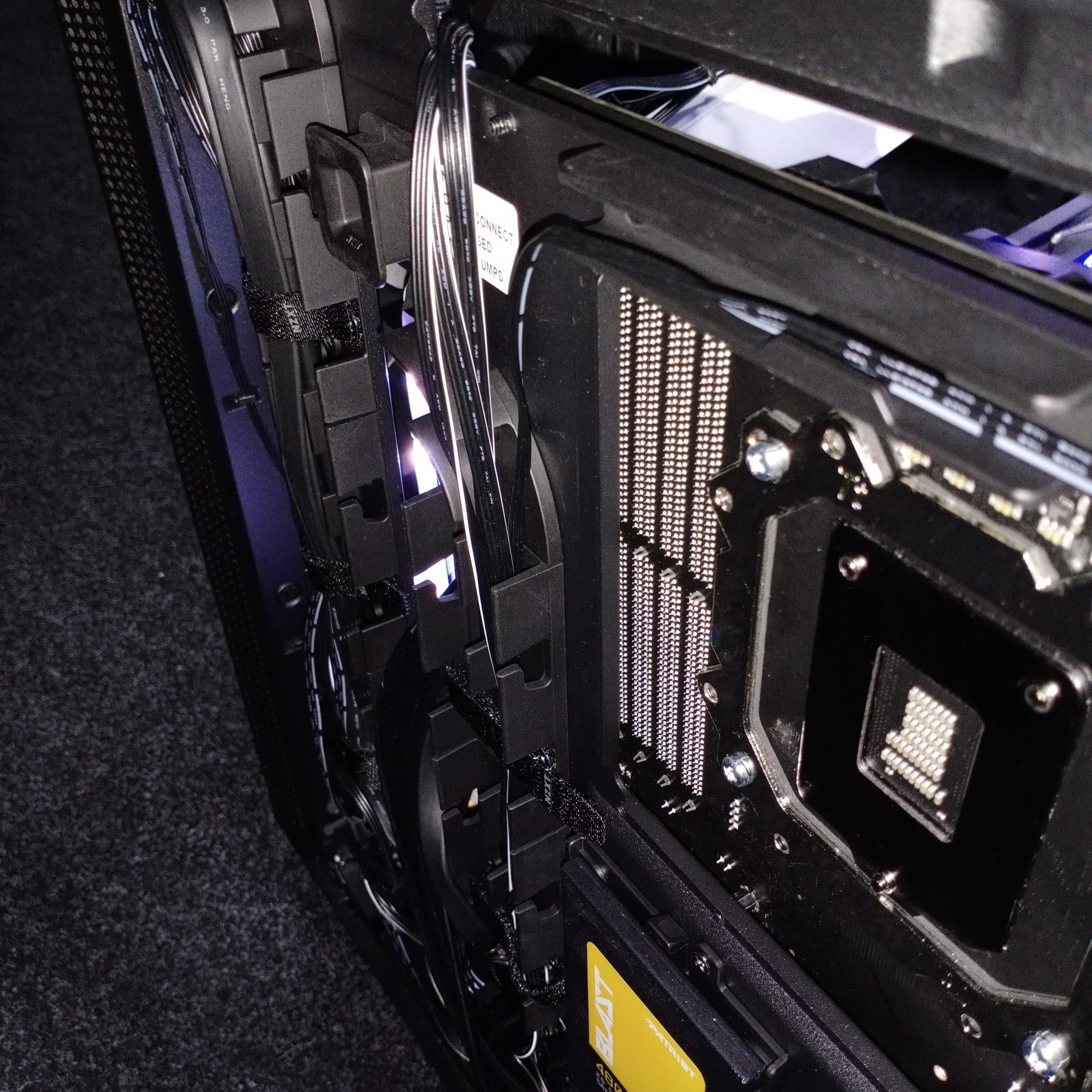

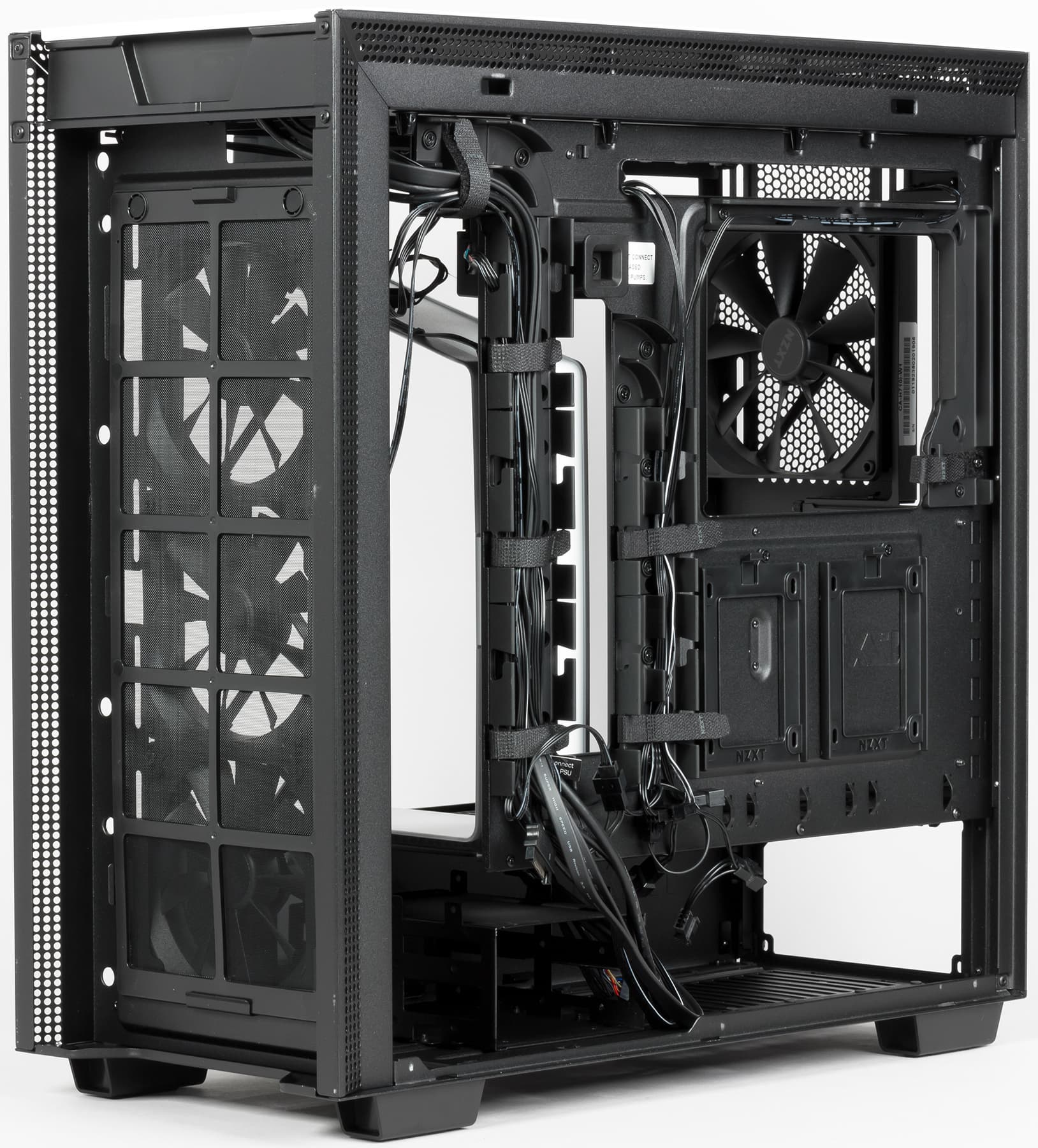

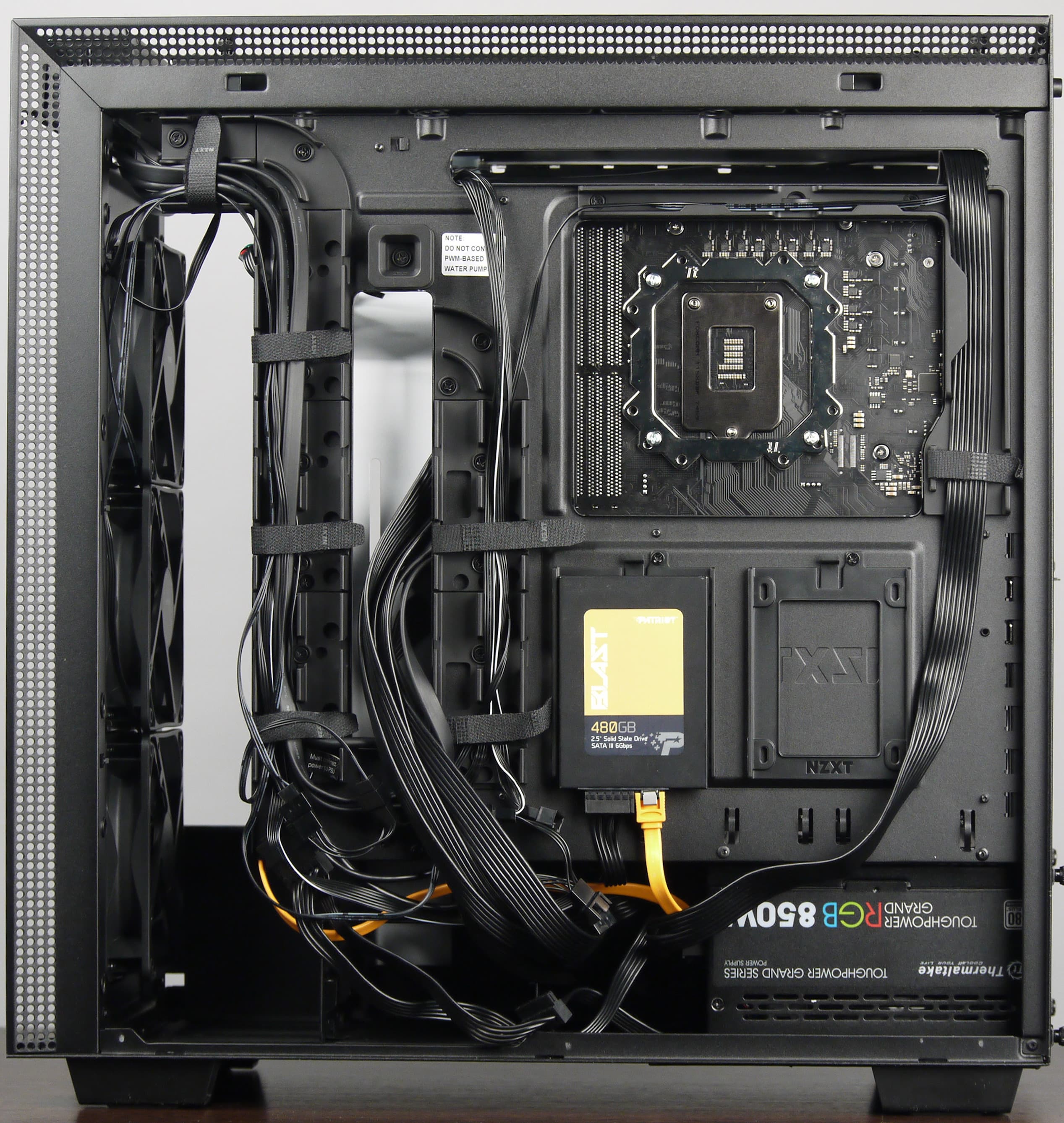

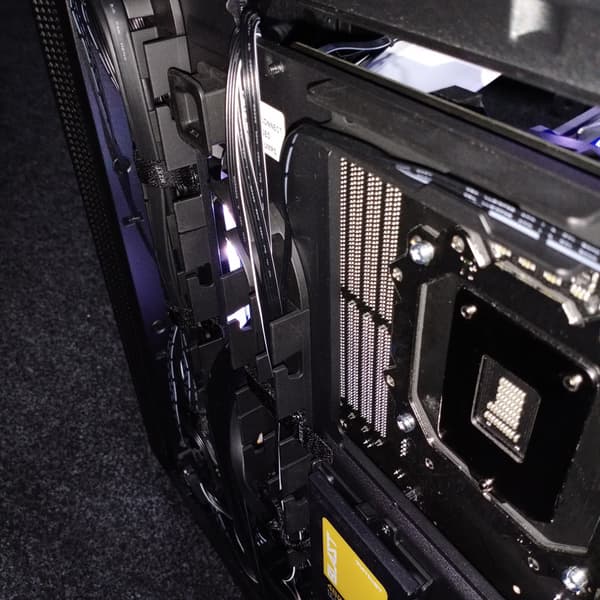

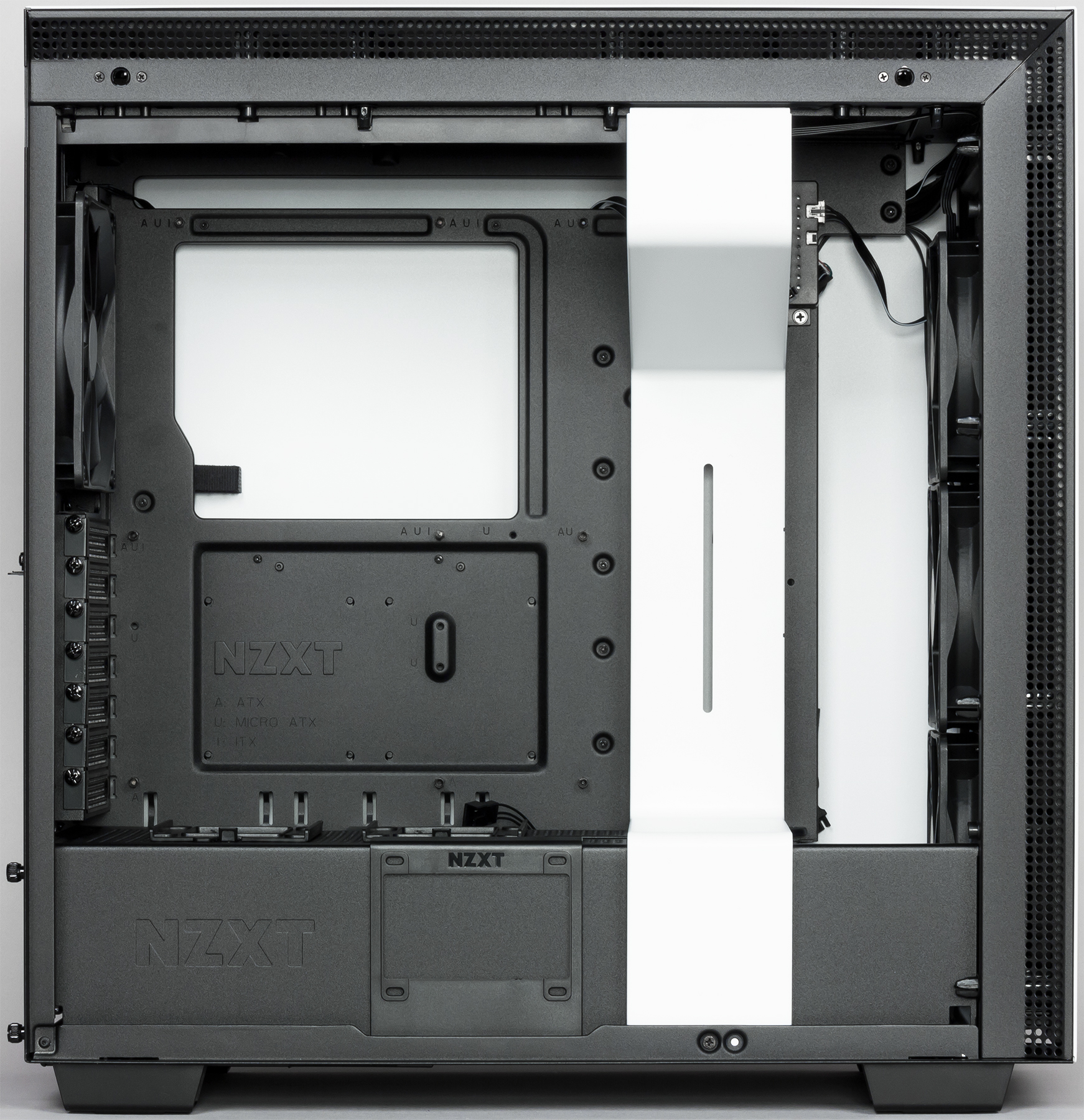

Проектировщики NZXT предусмотрели достаточно удобную систему укладки проводов, которая с правой стороны состоит из пластиковых каналов, направляющих, липучек и тканевых стяжек, а с левой — из прорезей в нужных местах и скрывающей выходящие кабели белой стальной полосы. Если грамотно подобрать сочетание блока питания (как вариант — дополнительных удлинителей для него) и системной платы, то финальная сборка будет выглядеть максимально лаконично.

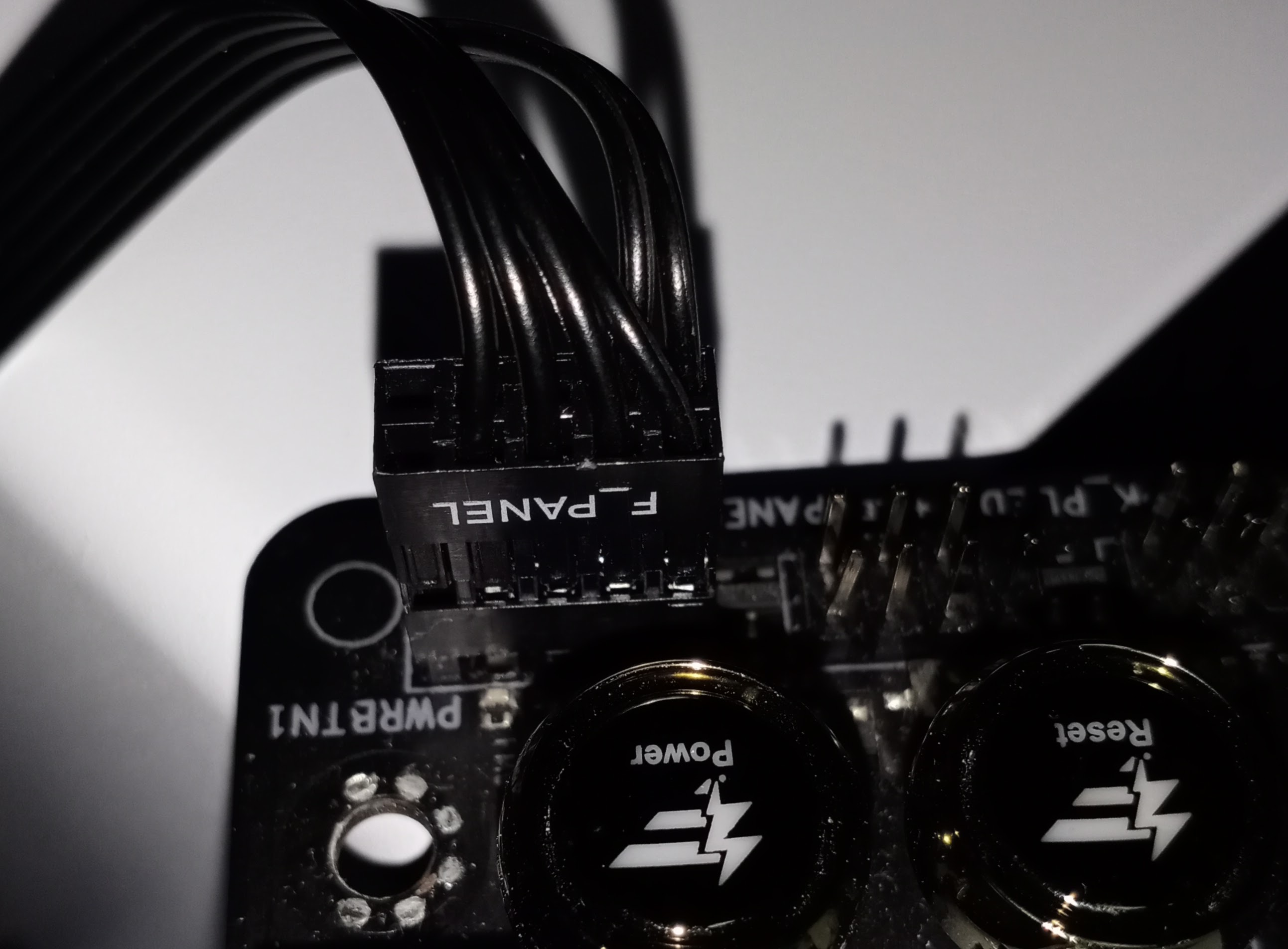

Приятно отметить, что не только порты USB и аудио, но и кнопки и индикаторы с передней панели подключаются к системной плате монолитными колодками (Intel FP): никакого вороха проводов, никаких страданий сборщика. Правда, монолитная колодка может оказаться несовместимой с определенной платой, и на этот случай есть переходник, позволяющий подключить любую плату стандартным способом.

Для подключения многофункционального контроллера его необходимо запитать от одного разъема SATA Power блока питания, а также подключить к системной плате монолитной колодкой USB 2.0. Аналогичный способ подключения предусматривает система жидкостного охлаждения NZXT Kraken и ряд других комплектующих, так что портов всем может и не хватить, если таких компонентов больше 2-3.

Акустическая эргономика

В ходе измерения уровня шума все комплектные вентиляторы управлялись путем изменения питающего напряжения.

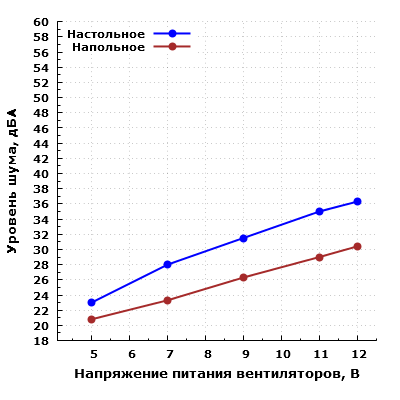

Уровень шума системы охлаждения изменяется от 23 до 36,3 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (28 дБА) до среднего (35 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

Ослабление уровня шума передней панелью составляет около 5 дБА с расстояния 0,35 метра, что является средним показателем для решений со сплошными панелями.

Итоги

Корпус произвел приятное впечатление как внутри, так и снаружи, что бывает не слишком часто. Удачно вписана система подсветки, которая не выглядит как случайный набор аляповатых светильников, а элегантно дополняет внешний вид корпуса.

Многофункциональный контроллер для управления вентиляторами и подсветкой настраивается только и исключительно при помощи фирменного ПО NZXT Cam. Более универсальным видится управление вентиляторами при помощи хаба, который подключается к системной плате, как, например, в NZXT H440. Управление же подсветкой вполне можно возложить на системную плату (и ее фирменное ПО). Но и применяемый вариант, разумеется, имеет право на жизнь. Все-таки единый программный интерфейс создает определенное удобство.

Шасси, на котором базируется корпус, можно считать среднебюджетным, однако разработчики явно вложили много труда в его доработку, сделав внутреннее устройство удобным для сборщика. С точки зрения эксплуатации и удобства сборки системы данная модель действительно является лучшей из серии H Refresh. Стоит отметить, что разработчики смогли избежать существенного усложнения конструкции, которое часто встречается в случае больших корпусов и негативно сказывается на удобстве сборки и дальнейшей эксплуатации.

За оригинальные технические решения и интересное внешнее исполнение корпус получает нашу редакционную награду за текущий месяц.

18 марта 2020 Г.
