Обзор корпуса MSI MPG Velox 300R Airflow PZ

Напомним: у компании MSI есть три линейки корпусов, предназначенных для игровых компьютеров — флагманская MEG (MSI Enthusiast Gaming, очень дорогие), промежуточная MPG (MSI Performance Gaming), а также самая доступная по цене и ориентированная на начинающих геймеров MAG (MSI Arsenal Gaming).

В соответствии с этой классификацией герой нашего обзора корпус MSI MPG Velox 300R Airflow PZ не относится ни к чрезмерно дорогим, ни к дешевым: цена на него во время тестирования начиналась с 9 тысяч рублей. Буквы PZ в конце названия модели означают поддержку системных плат с разъемами на обратной стороне (у MSI серия таких плат носит название Project Zero).

Цвет доставшегося нам экземпляра белый, также предлагается черная расцветка.

У этого корпуса одна прозрачная стенка из закаленного стекла — левая боковая, хотя тенденцией уже стало наличие минимум двух (плюс фронтальная), а порой и трех (плюс верхняя) стеклянных поверхностей. Передняя панель комбинированная: объемная пластиковая накладка снабжена декоративной металлической внешней пластиной с небольшими квадратными отверстиями, через которые при включении видна подсветка фронтальных вентиляторов, а также происходит забор воздуха. В левом верхнем углу заметен крупный серебристый логотип бренда.

Упаковка сделана из обычного картона с простеньким монохромным оформлением и прорезями для захвата руками при переноске. Имеется листовка-инструкция с пояснениями на нескольких языках, включая русский.

Компоновка

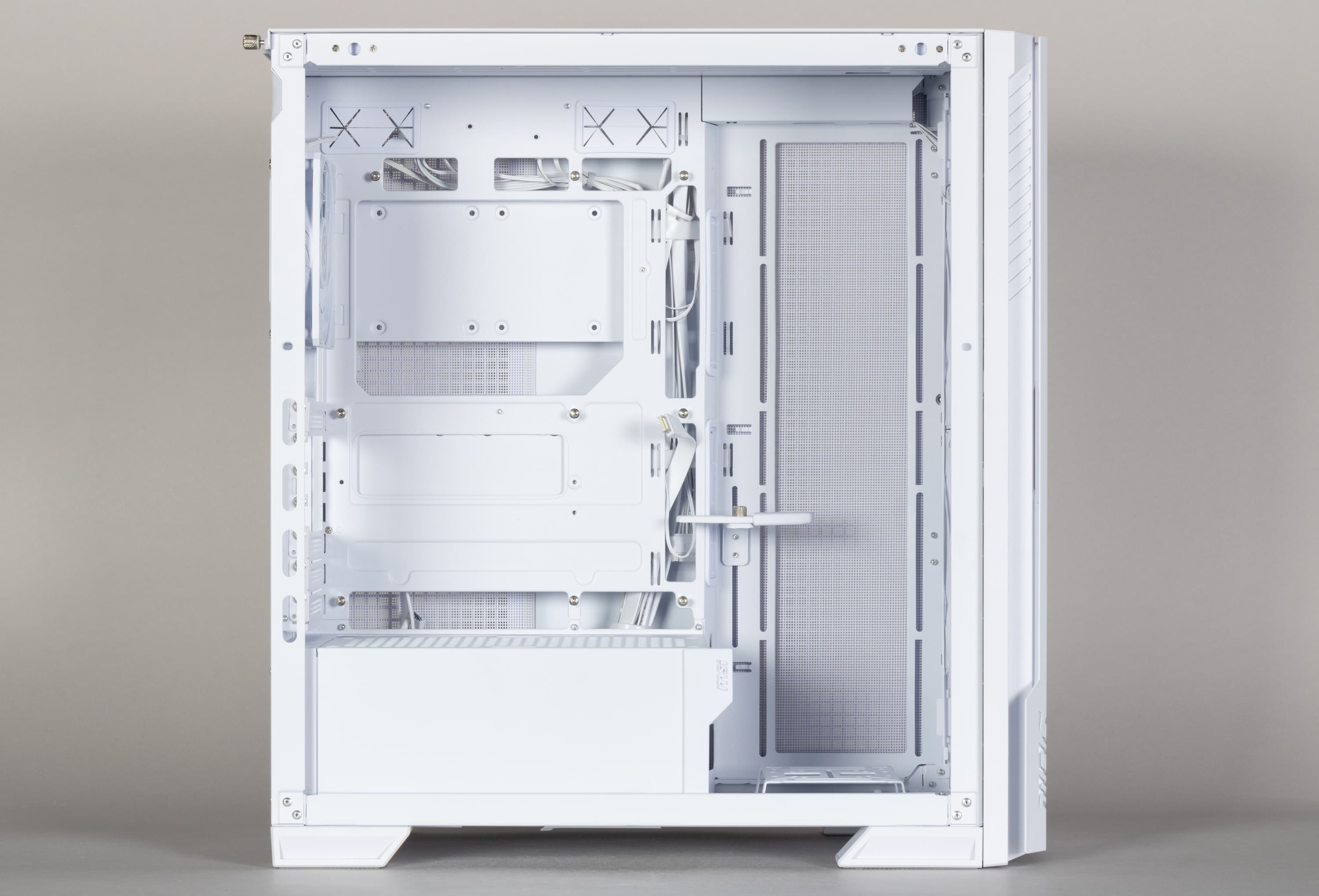

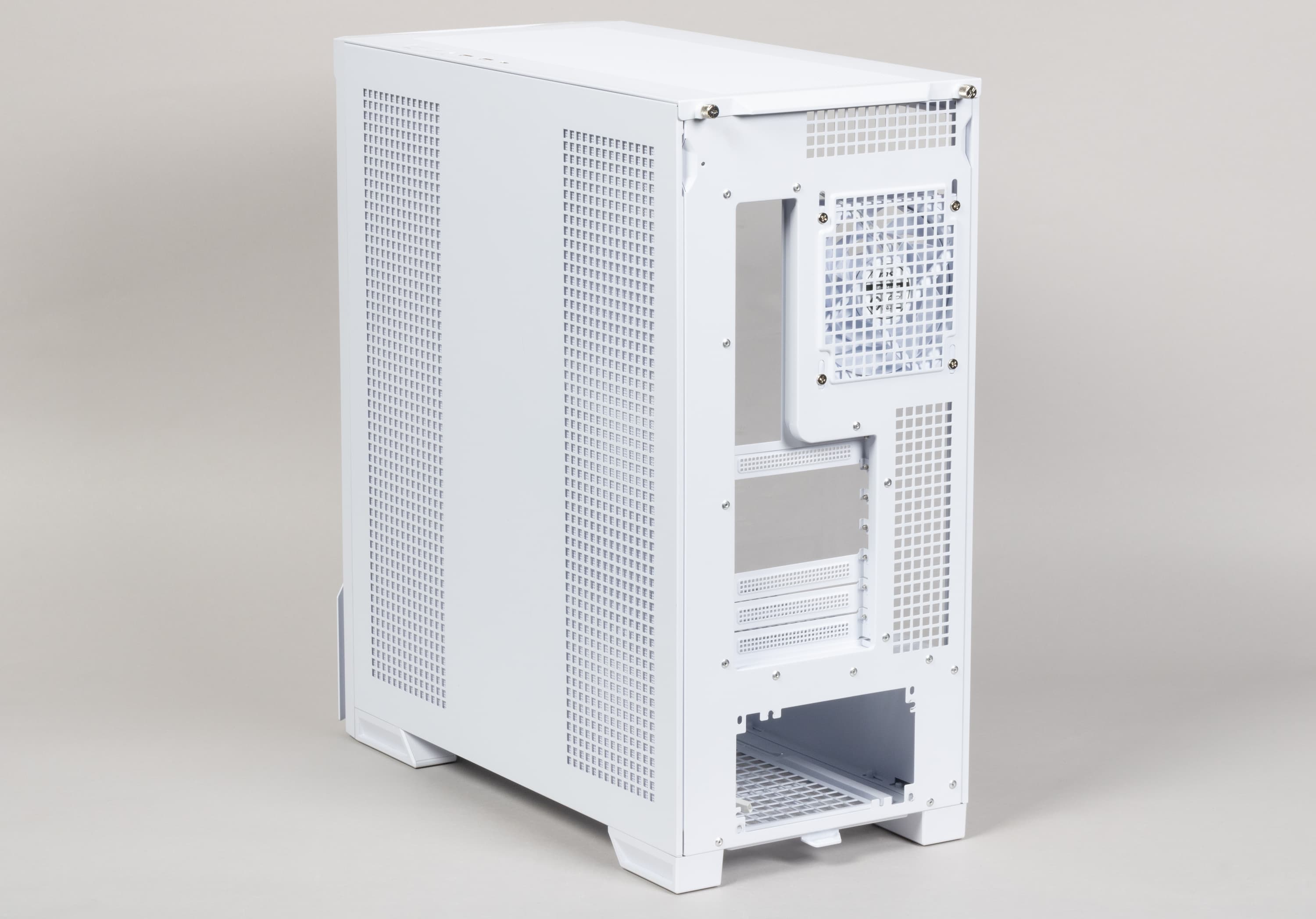

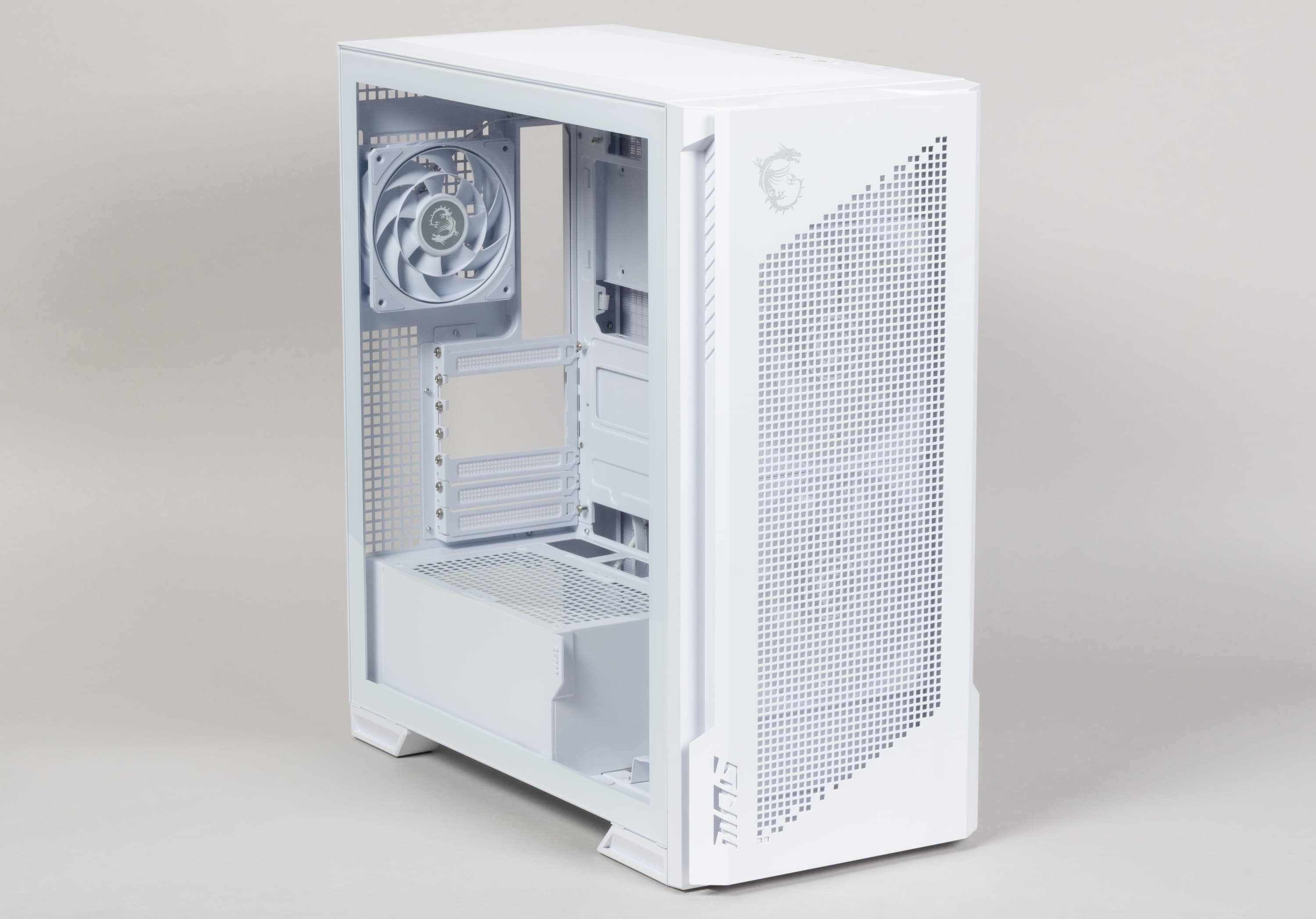

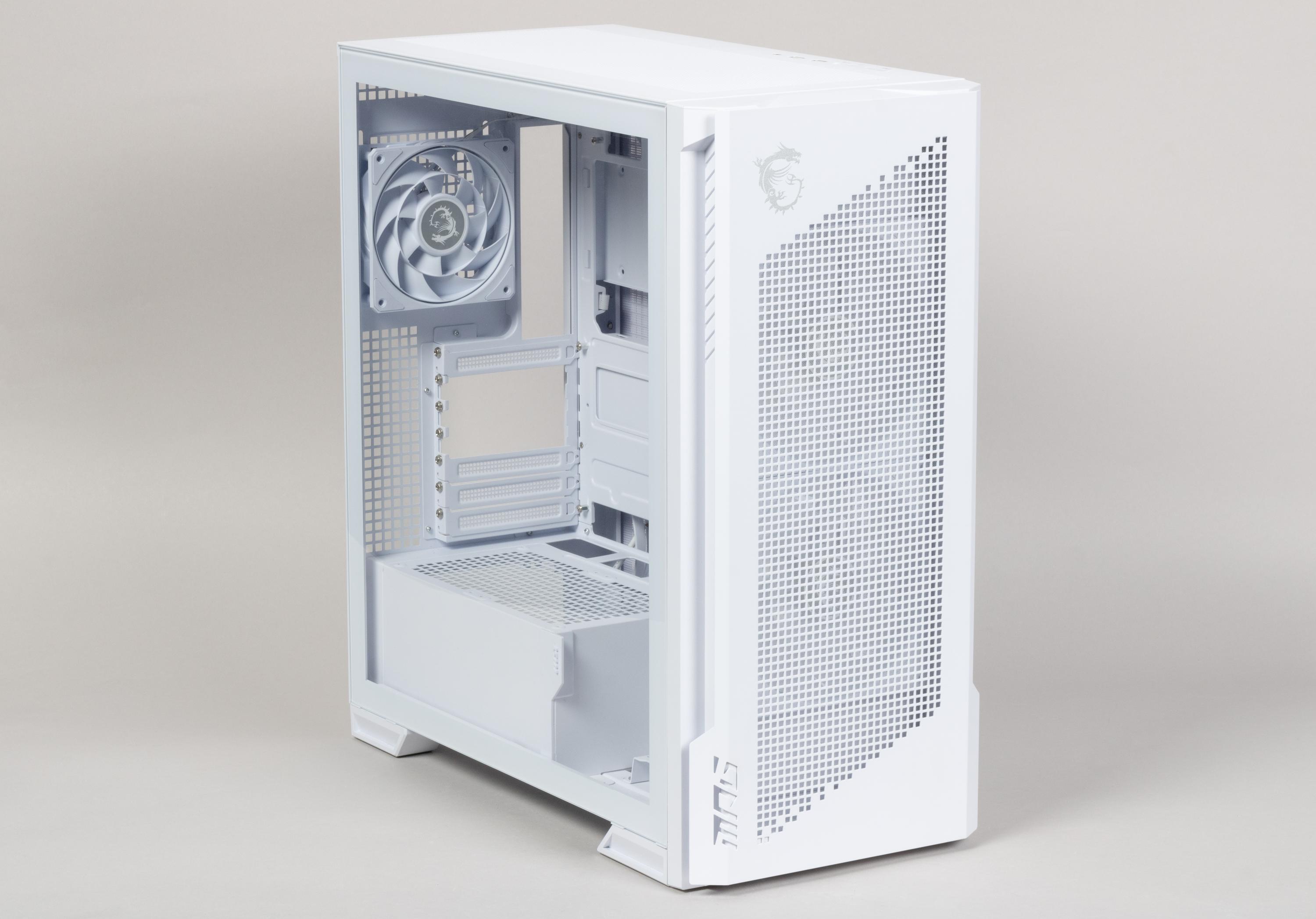

MSI MPG Velox 300R Airflow PZ — корпус башенного типа с нижним расположением блока питания. Его размеры по нашему замеру: высота 519 мм, ширина 235 мм, глубина 496 мм (с учетом выступающих элементов).

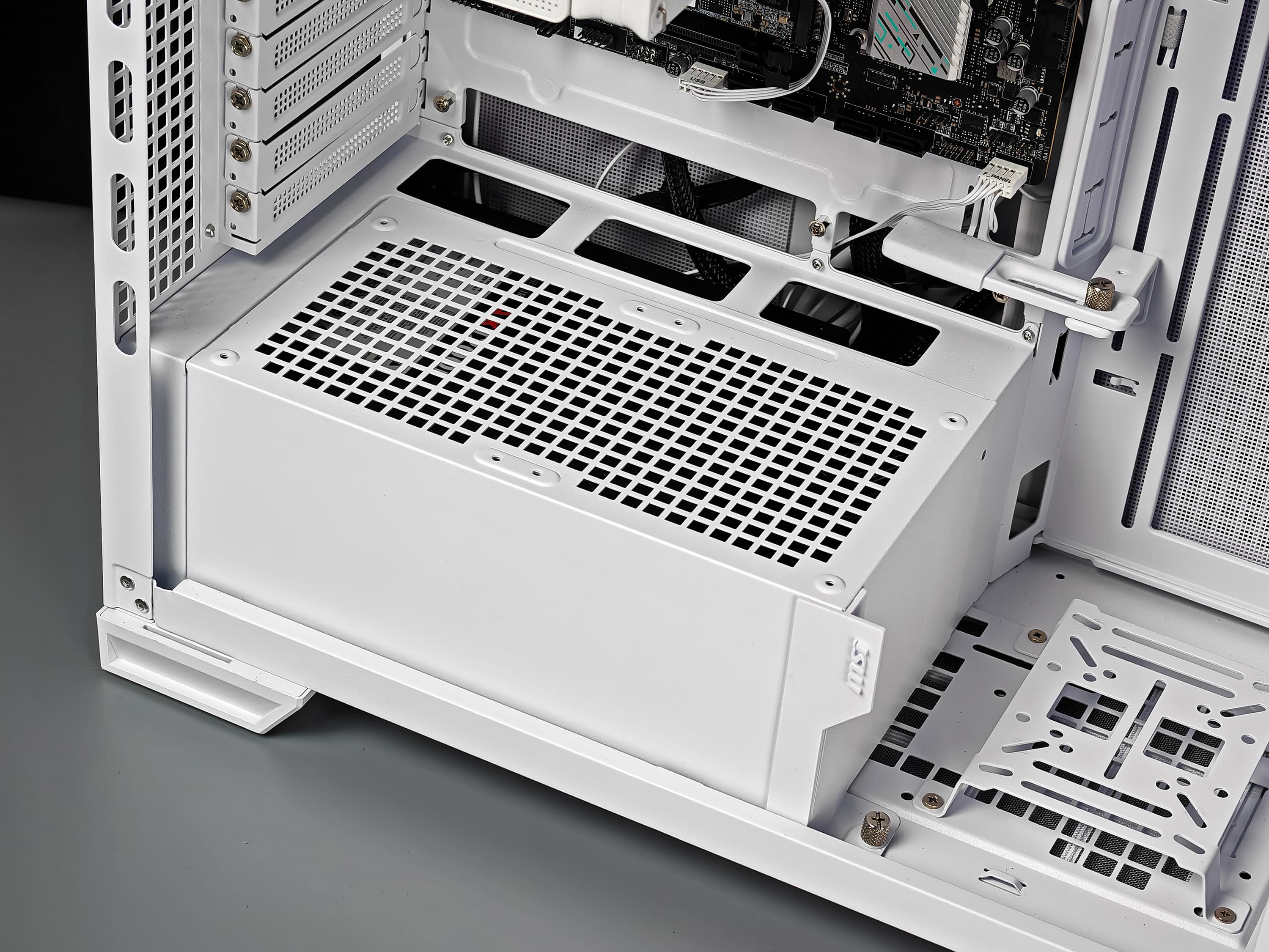

Он разбит на два объема, но не по всей глубине: нижний, предназначенный для горизонтальной установки блока питания, занимает примерно ⅔ поверхности днища.

В верхнем объеме вертикально размещается системная плата форматом до Е-ATX включительно с платами расширения, за ее основанием имеются места для установки HDD/SSD. Поддерживается установка плат с обратным расположением разъемов.

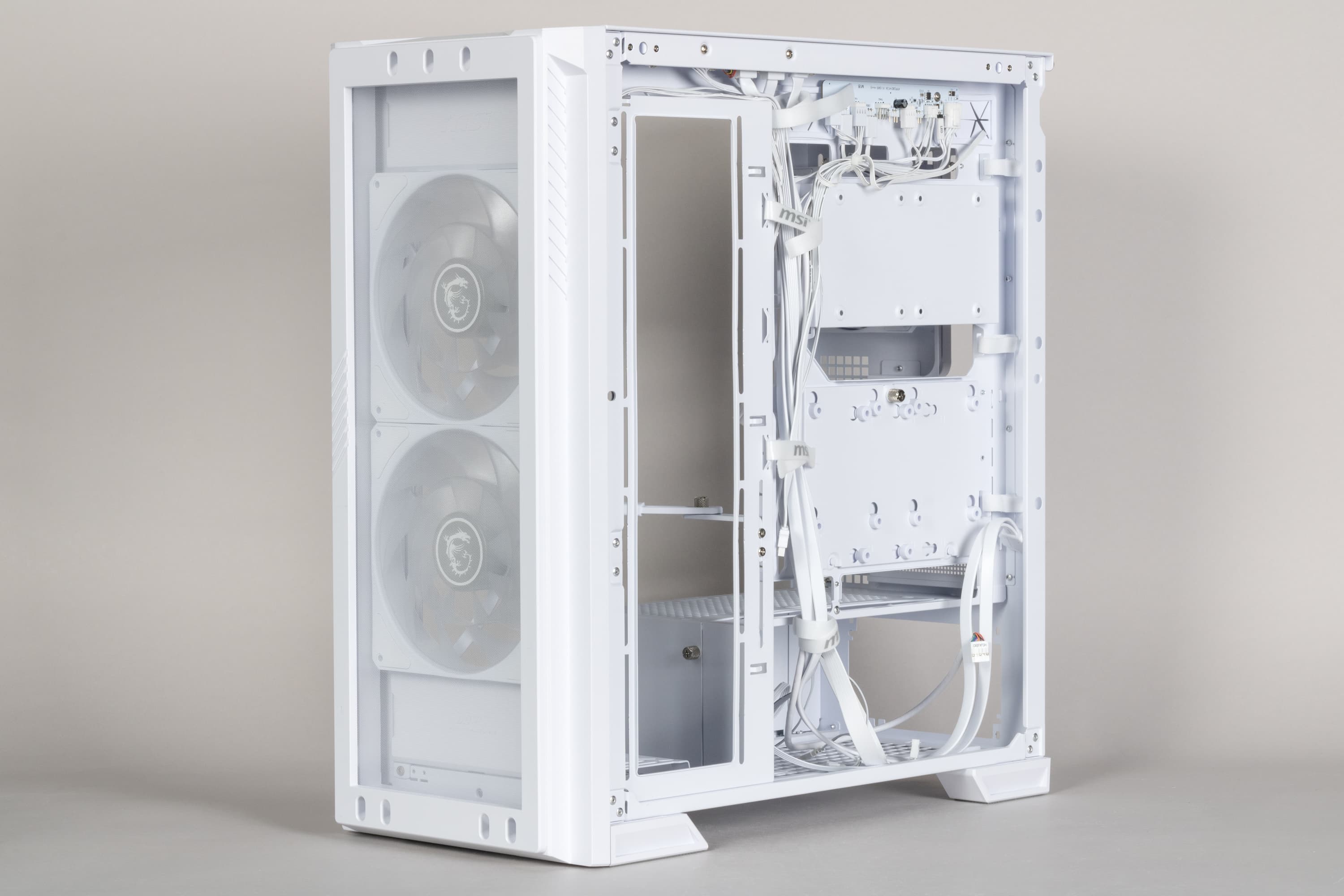

Внутри ближе к лицевой стороне корпуса параллельно боковой поверхности расположена решетка для установки вентиляторов или радиатора СЖО.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

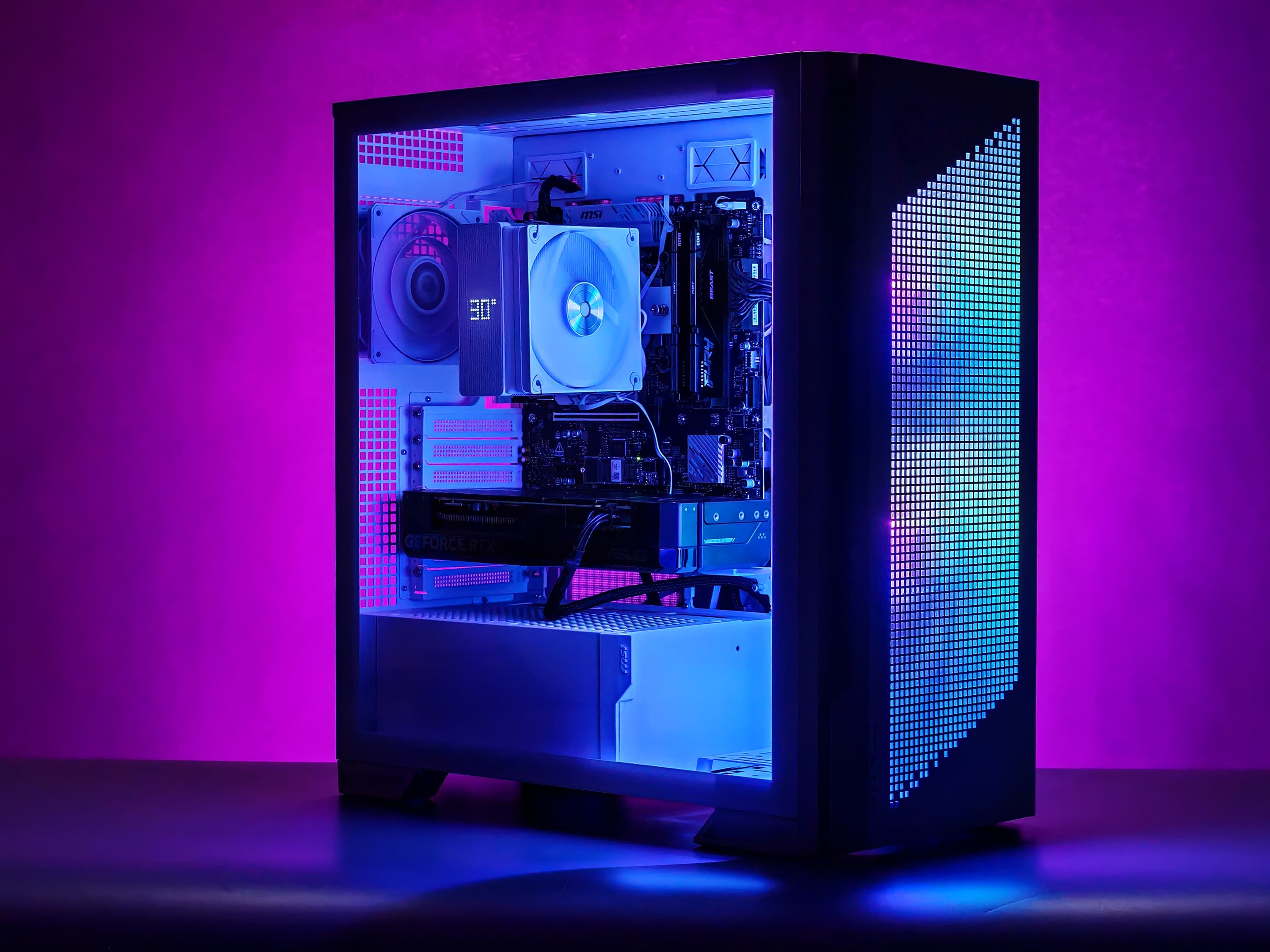

В качестве источников декоративной подсветки используются два фронтальных вентилятора с индивидуальной адресацией светодиодов. Задний вентилятор подсветкой не оснащен.

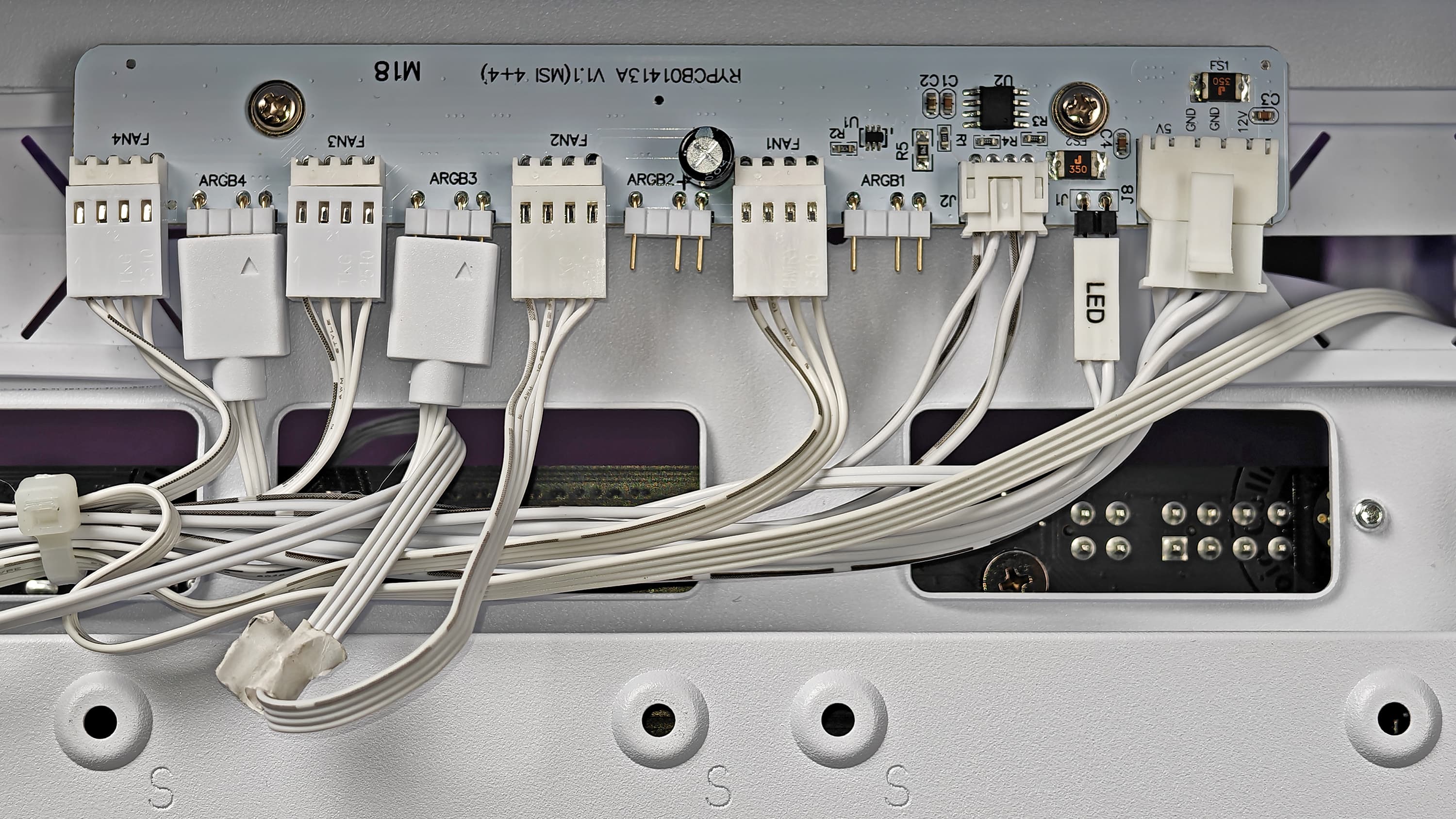

Имеется и собственный ARGB-контроллер, управляющий системой подсветки и позволяющий подключать до четырех элементов, в том числе только что упомянутые вентиляторы. Выбирать световые эффекты (их восемнадцать) можно короткими нажатиями специальной кнопки LED на панели управления корпуса, подсветка полностью отключается длительным нажатием этой кнопки.

Управлять также можно с помощью совместимой системной платы, подключаясь к ней стандартным трехконтактным разъемом типа ARGB, и соответствующего ПО.

К блоку питания контроллер подключается коннектором SATA.

Система охлаждения

В корпус можно установить до тринадцати вентиляторов типоразмера 120 мм — по три вверху, спереди и сбоку, два на крышке отсека для блока питания и по одному сзади и в передней части днища.

140-миллиметровые вентиляторы также допустимы, но в меньшем количестве: по три вверху и спереди, итого шесть.

Наконец, на фронтальной плоскости шасси можно разместить и два вентилятора редкой 160-миллиметровой размерности, именно такие предустановлены как нагнетающие, а оставшееся вверху и внизу пространство закрыто пластиковыми заглушками. Смена типоразмеров от 120 до 160 мм обеспечивается перемещаемыми в три положения вертикальными планками (у них даже есть свое название: EZ Bracket) с прорезями под крепежные саморезы, сами планки фиксируются вверху и внизу винтами, доступ к которым открывается после снятия лицевой панели.

Сзади установлен вытяжной вентилятор размером 120 мм.

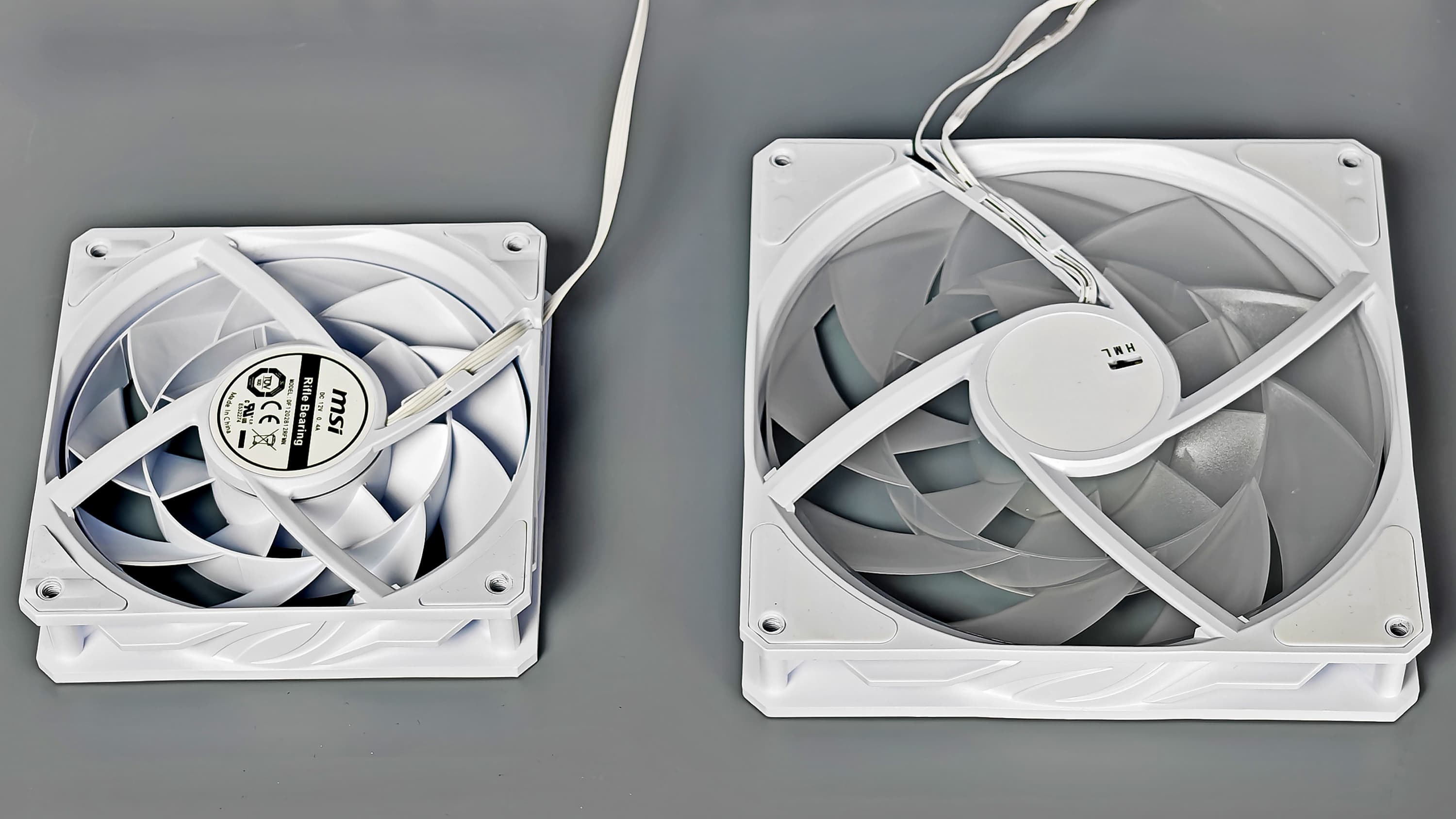

Все три комплектных вентилятора собственного производства MSI, они имеют управление ШИМ (PWM) и подключаются с помощью стандартных 4-контактных разъемов. Из необычного — двухъярусные (или двухслойные, в официальных описаниях используются оба определения) лопасти, образующие два кольца, шаг и размер лопастей в которых разный. По утверждению производителя, такая конструкция получается более жесткой, что снижает вибрации, да к тому же позволяет оптимизировать воздушный поток для лучшего рассеивания тепла.

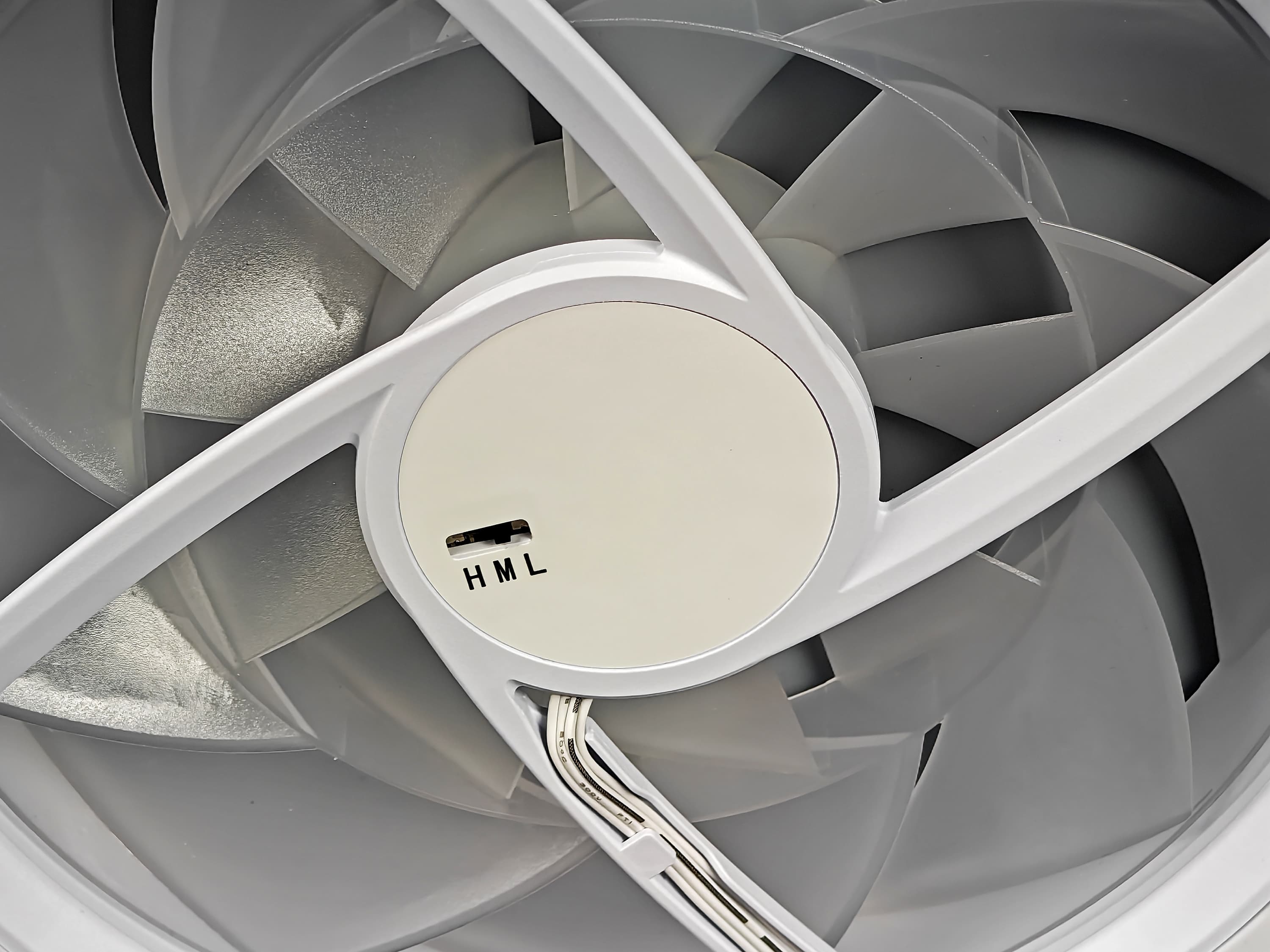

Кроме того, фронтальные вентиляторы оснащены переключателем для ручной установки одной из трех скоростей вращения, что даст возможность выбрать либо минимальный шум, либо наилучшее охлаждение, либо баланс между ними.

Упоминавшийся выше контроллер подсветки имеет еще и функцию хаба для вентиляторов, соответствующих 4-контактных разъемов у него четыре (три уже заняты штатными вентиляторами), для подключения к системной плате используется шлейф с соответствующим коннектором .

При необходимости можно установить и радиаторы СЖО: спереди, вверху и сбоку до 360 мм, сзади до 120 мм.

Существенных ограничений по толщине верхнего радиатора нет — расстояние от верхней крышки до кромки системной платы 63 мм, для бокового проем составляет 37-38 мм до платы, дальше надо ориентироваться на длину видеокарты, от нее будет зависеть и допустимая толщина фронтального радиатора.

В передней части днища расположена П-образная стойка, которая может использоваться для установки либо накопителя, либо помпы СЖО.

На лицевой панели, на днище и на верхней панели корпуса, а также в передней и задней частях металлической правой боковой стенки имеются большие области с вентиляционными отверстиями, все они оснащены фильтрами.

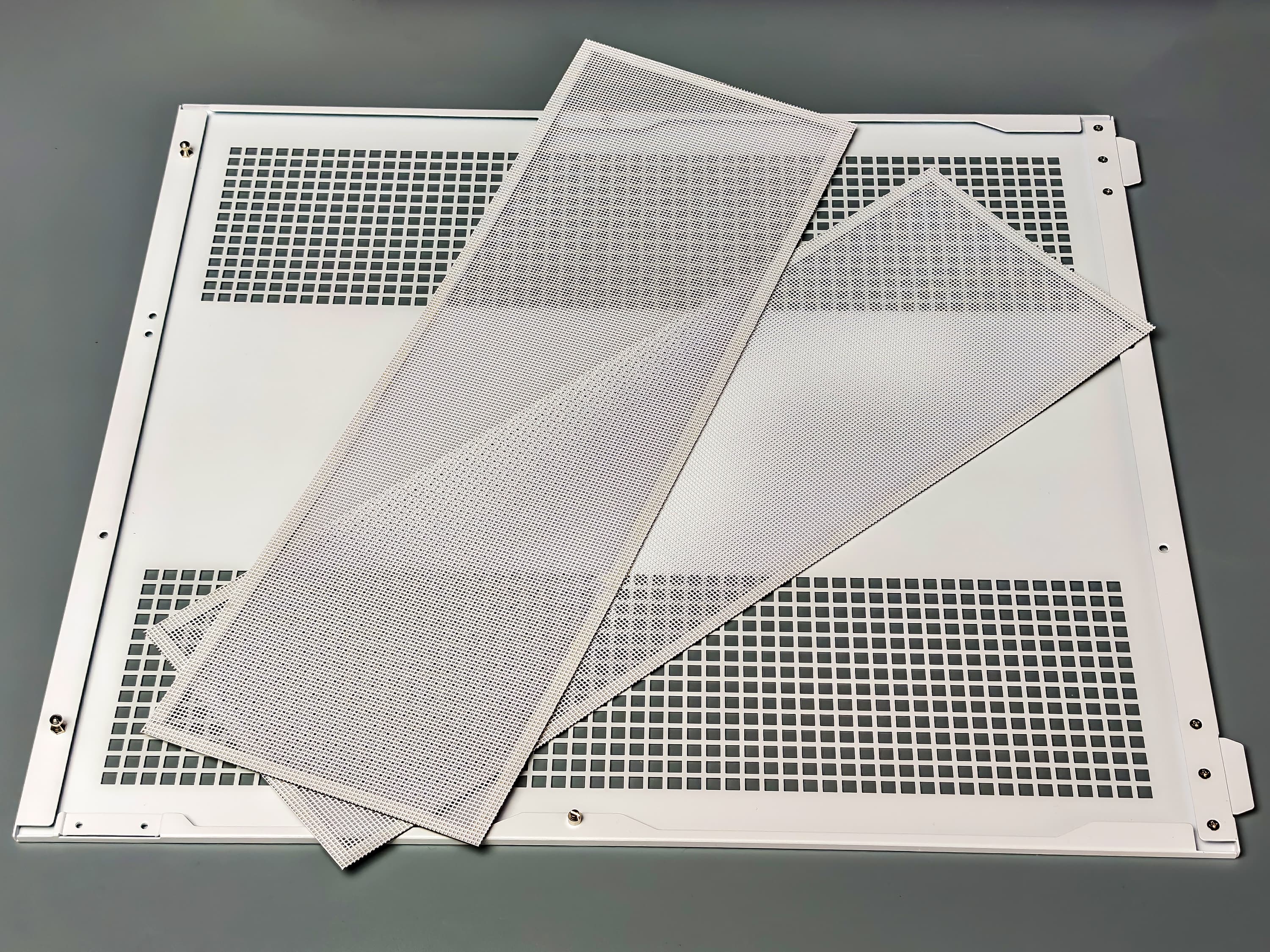

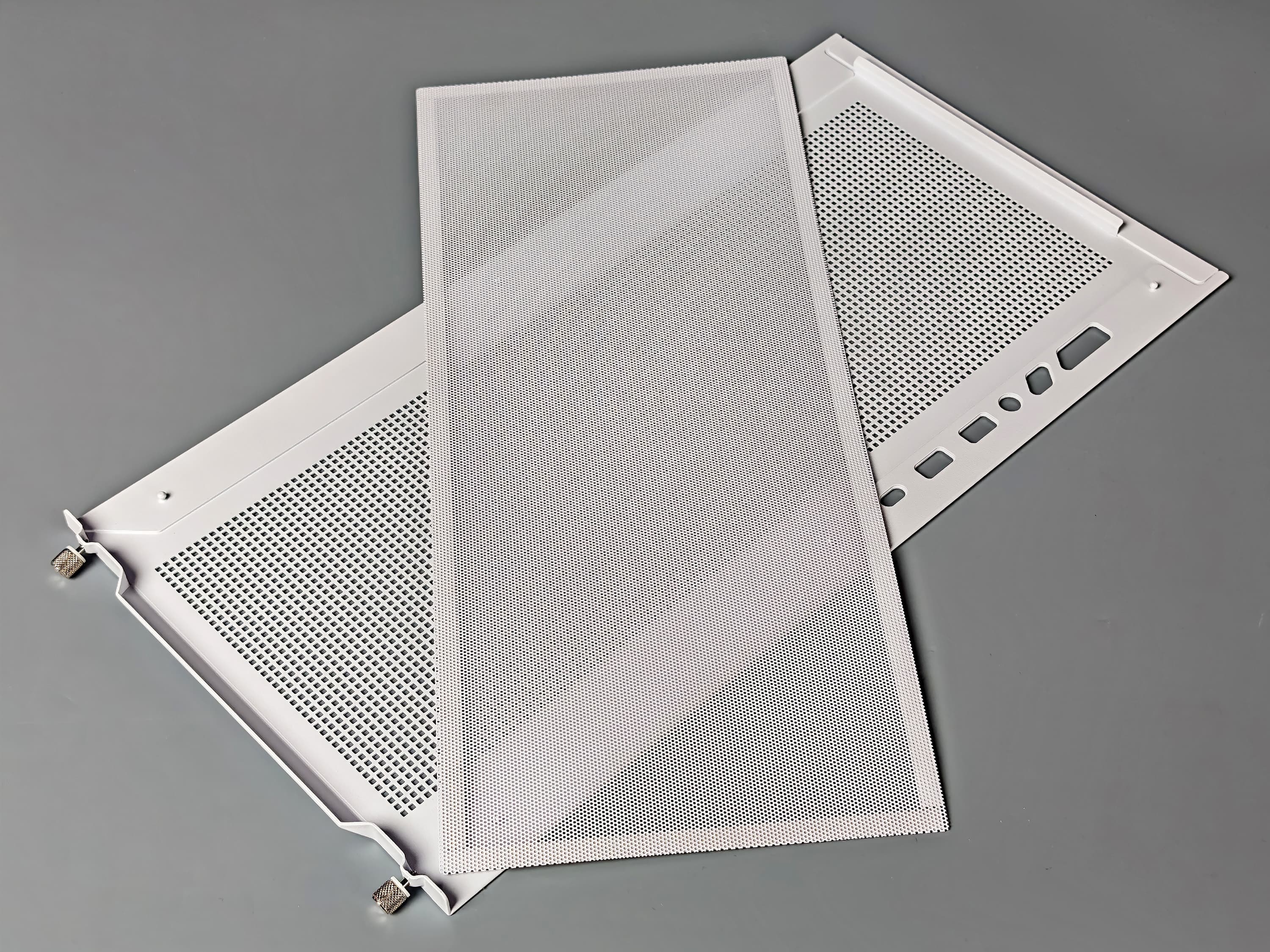

Верхний и правые боковые фильтры — листы гибкого пластика с мелкими круглыми отверстиями. С помощью закрепленных по периметру магнитных полос они изнутри крепятся к металлу соответствующих панелей корпуса. Для обслуживания придется снимать верхнюю крышку и правую стенку (об этом ниже).

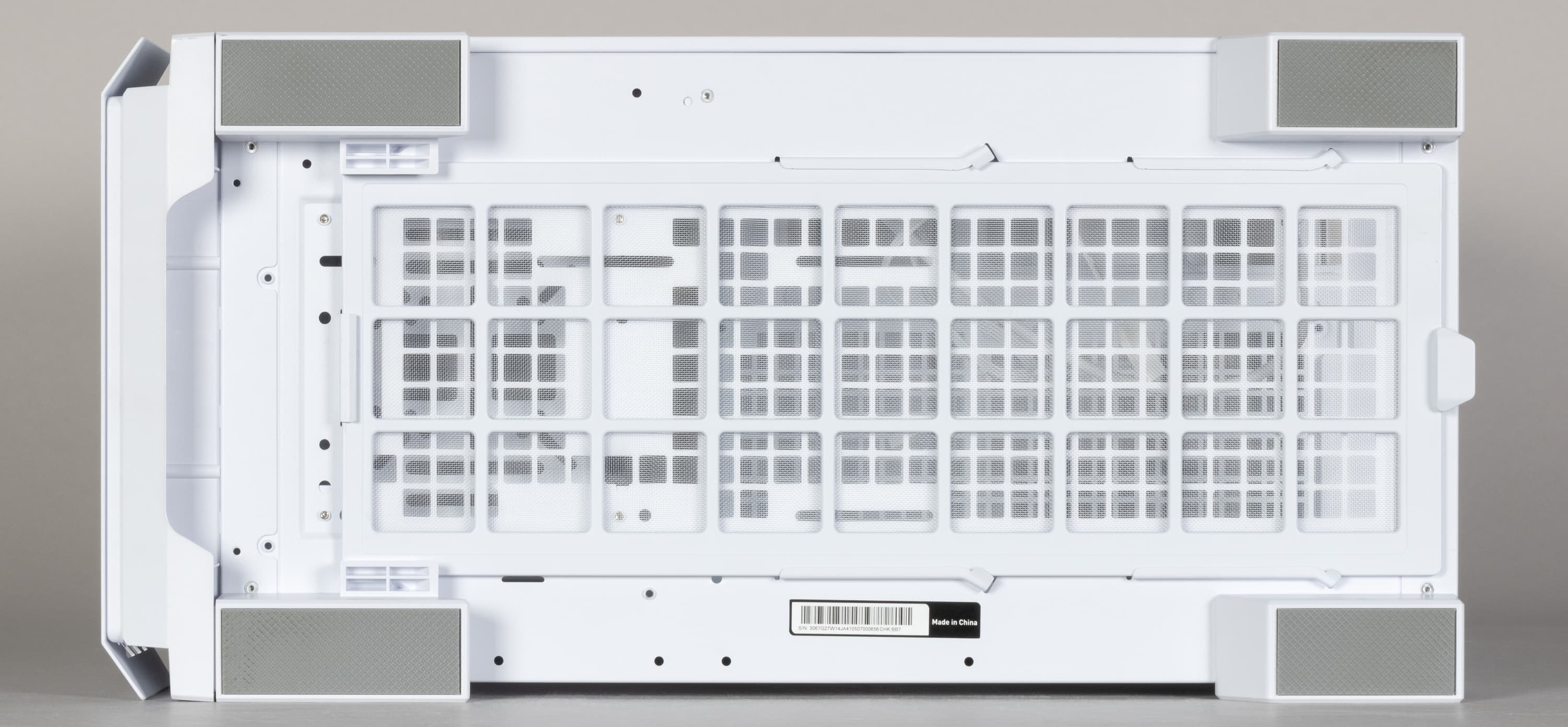

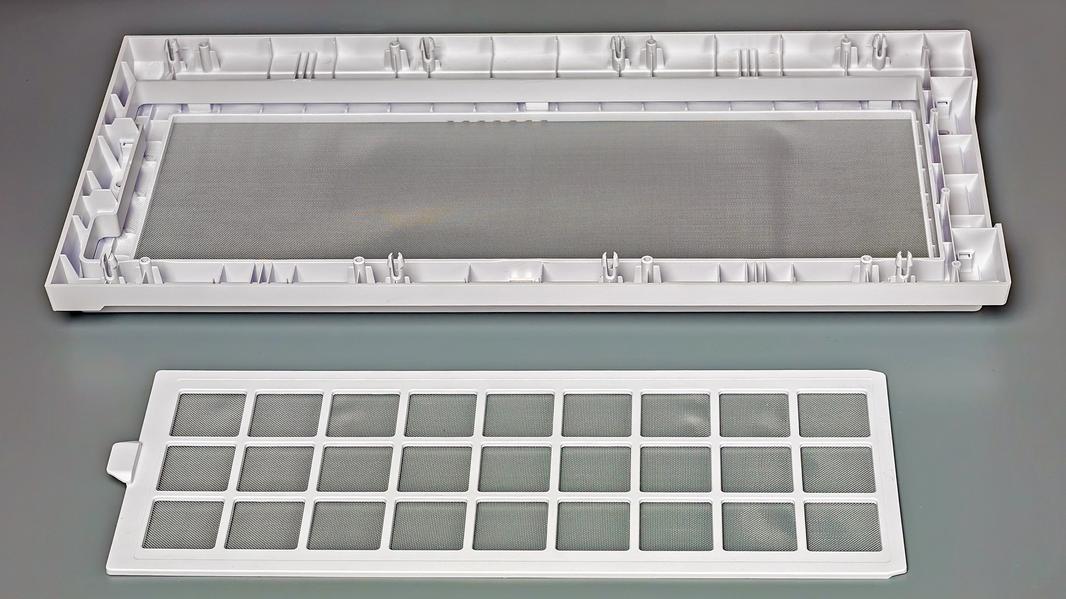

Нижний фильтр выполнен в виде пластиковой рамки с мелкоячеистой капроновой сеткой, он фиксируется защелкой и извлекается движением назад. Сделать это можно и на ощупь, вернуть фильтр на место тоже, корпус при этом не придется наклонять, но надо будет обеспечить сзади немалое свободное пространство — длина этого фильтра 39 см.

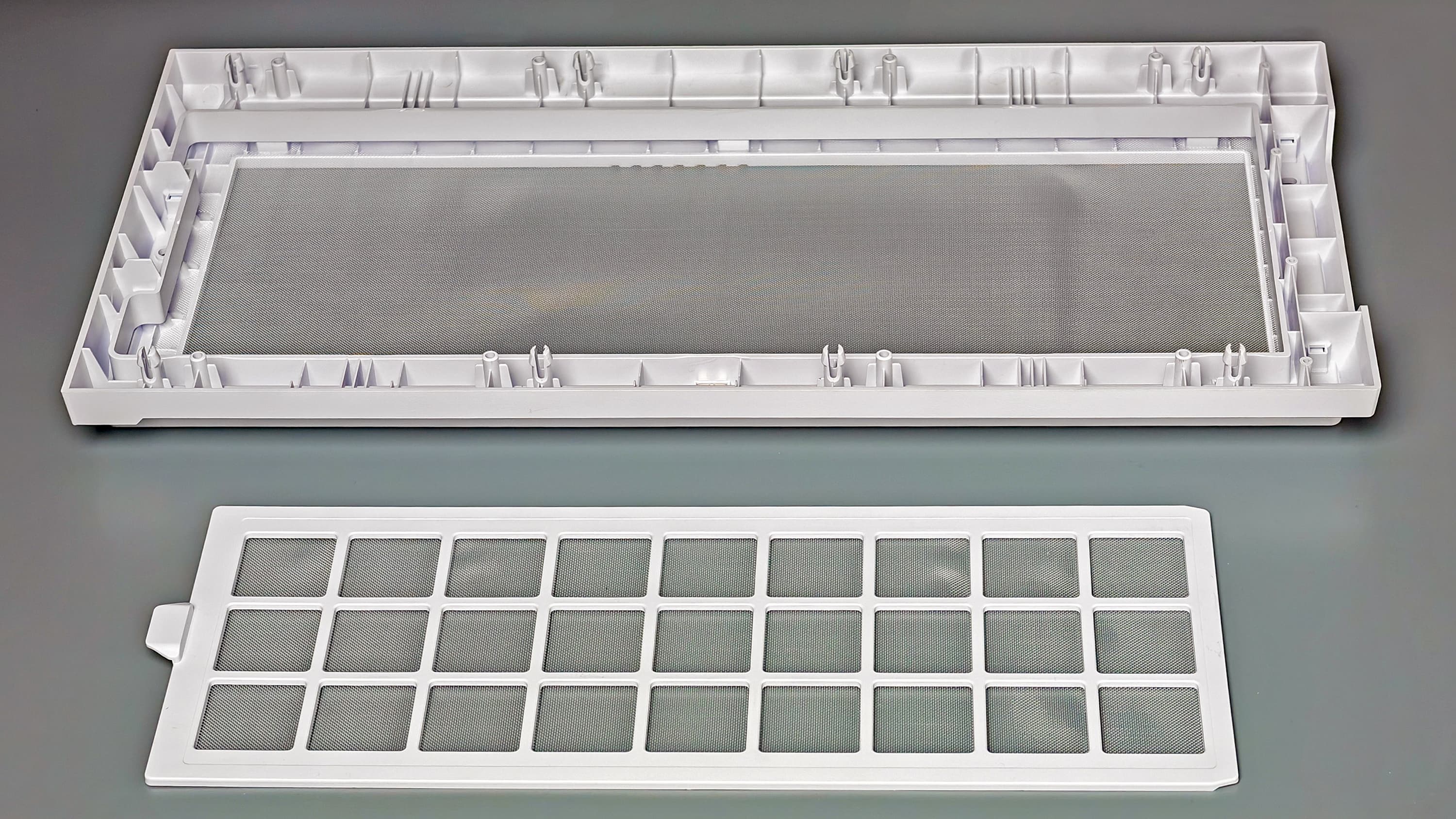

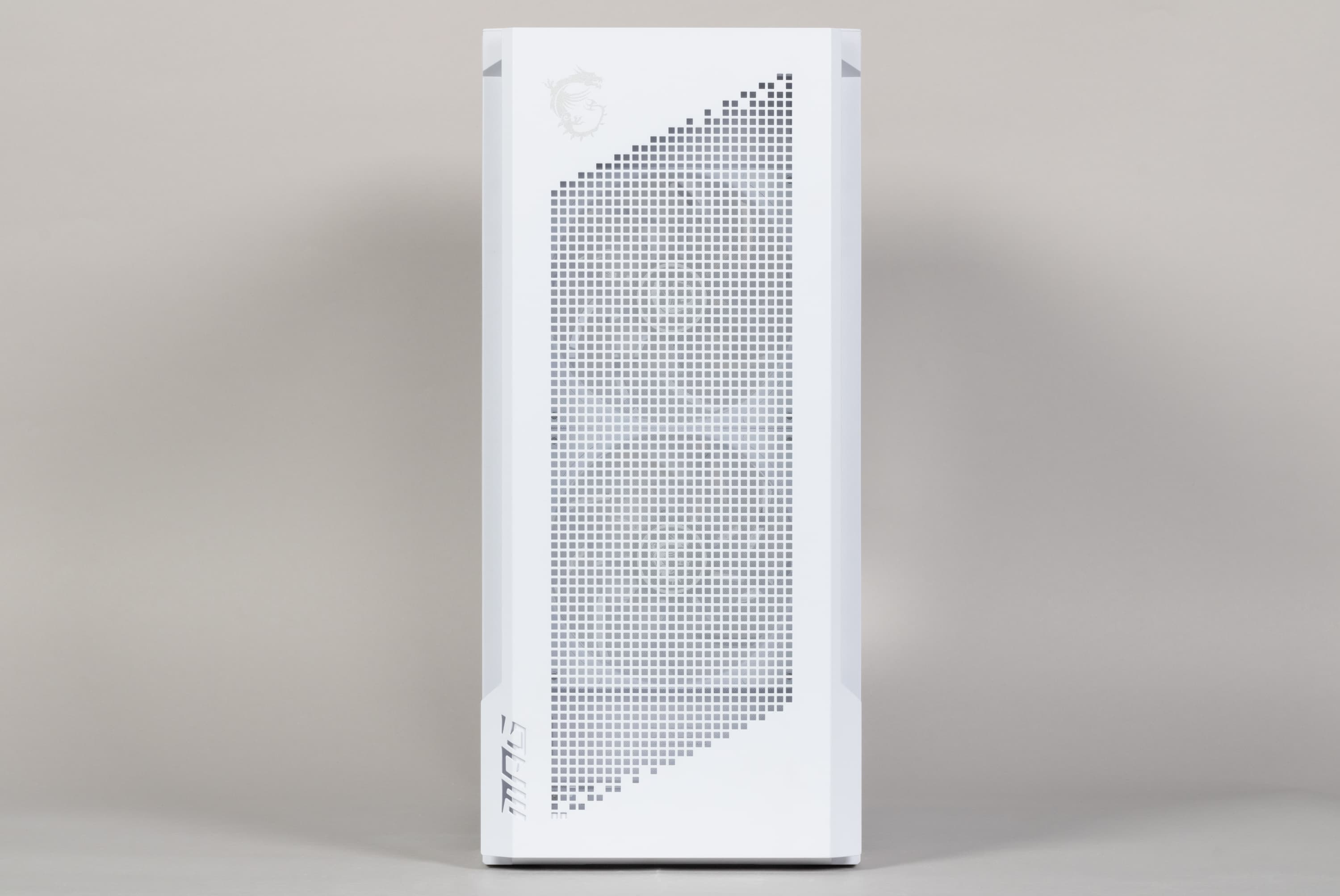

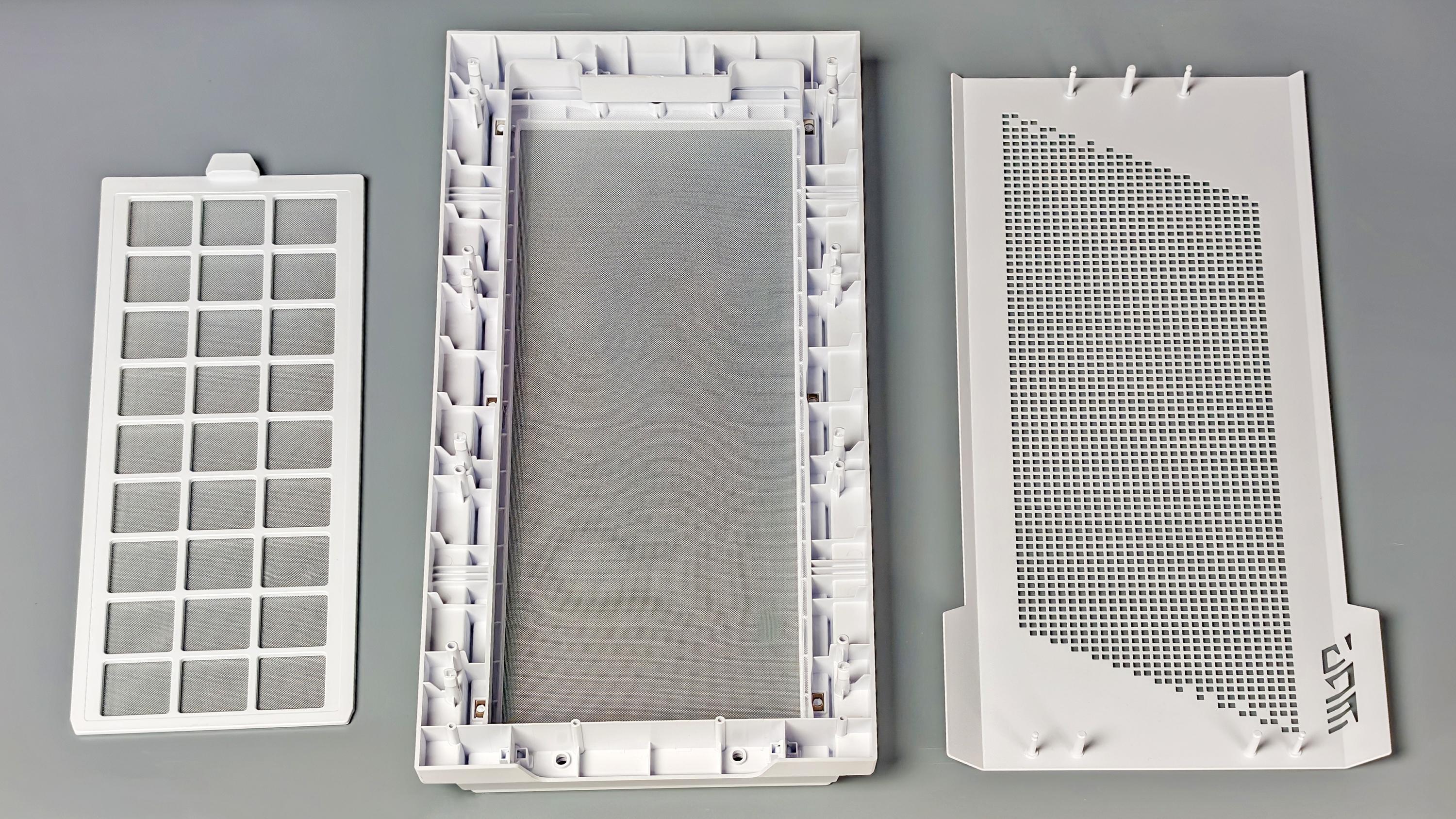

Фронтальный фильтр сделан из такой же сетки. Доступ к нему возможен после удаления металлической передней панели, которая фиксируется защелками и снимается без особого труда.

Конструкция

Корпус тяжелый: его масса 10,8 кг, в упаковке получается 13 кг.

Стеклянная боковина имеет толщину 4 мм, металлические части — от 0,8 до 1,4 мм. Конструкция получилась весьма жесткой, причем даже основание системной платы с большим количеством окон и прорезей при довольно сильном нажатии прогибается мало. И в целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.

Для доступа внутрь корпуса сначала надо снять его верхнюю крышку, которая крепится парой невыпадающих винтов с накатными головками на задней кромке. После этого можно будет снимать боковины, их фиксация безвинтовая.

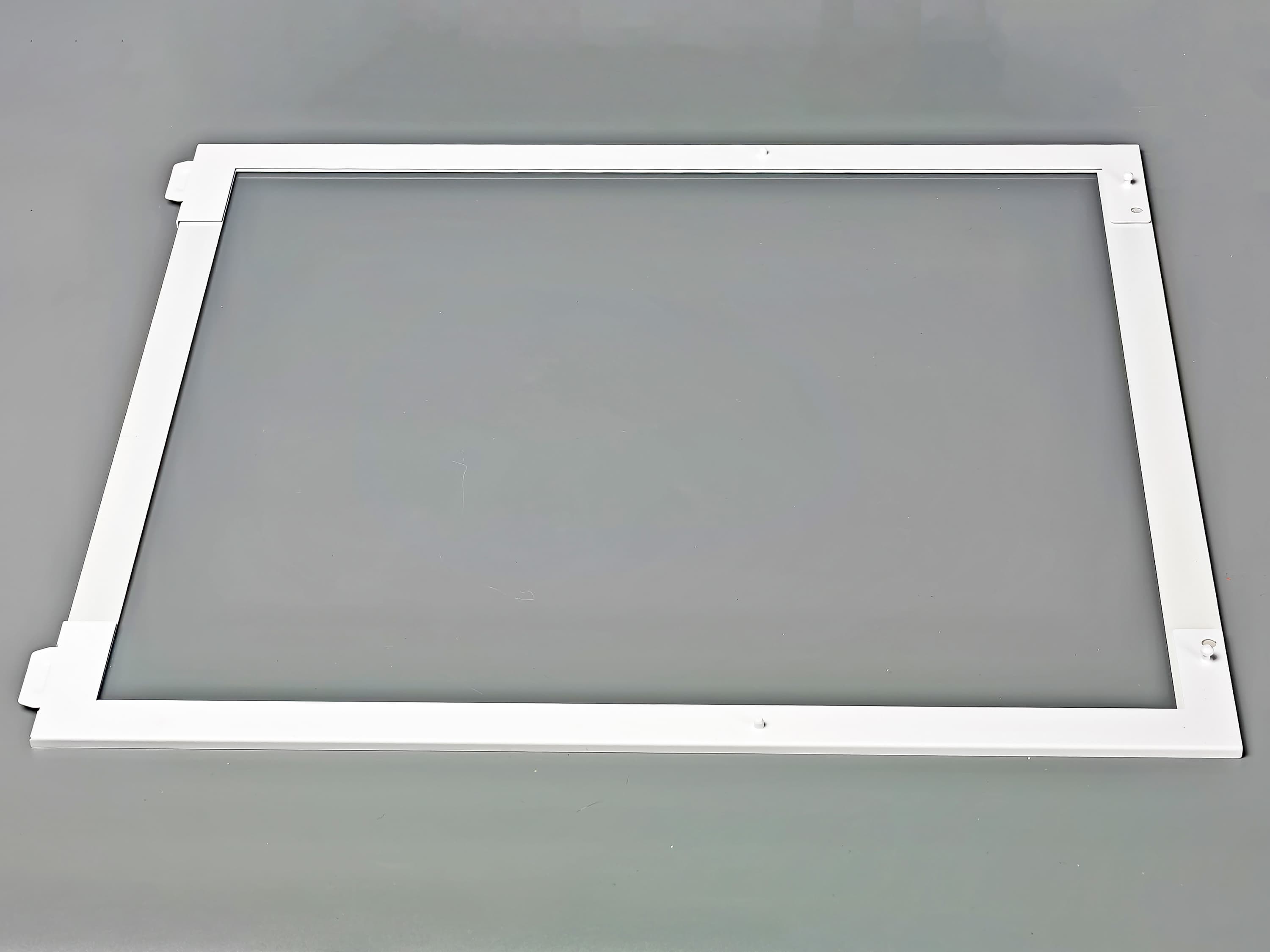

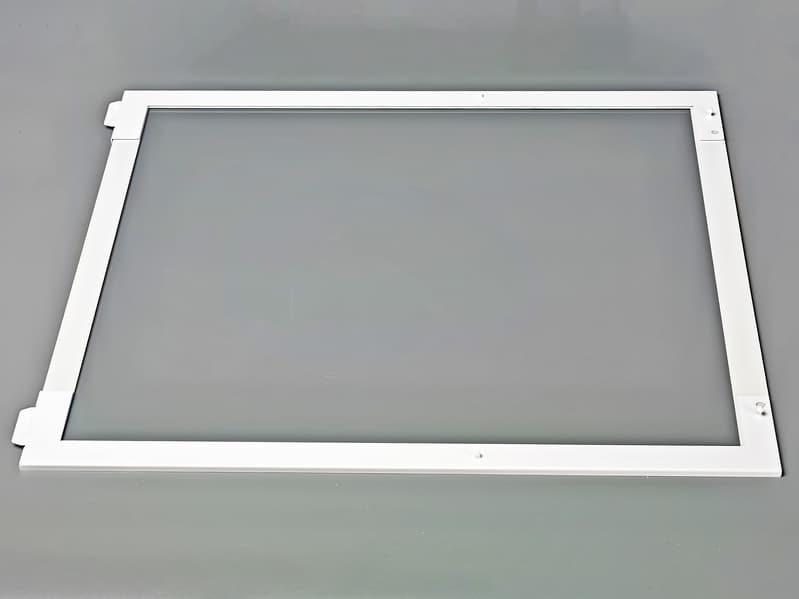

На боках стеклянной левой стенки приклеены стальные полосы, у которых есть выступы, внизу входящие в вырезы на ножках, а вверху — в пластиковые защелки. Сначала освобождаем верхнюю кромку, потом движением вверх снимаем эту стенку.

Крепление и способ снятия правой металлической стенки такие же.

При необходимости можно снять и лицевую панель (целиком), которая крепится к шасси цилиндрическими пластиковыми защелками. Внешнюю металлическую накладку при этом можно не снимать.

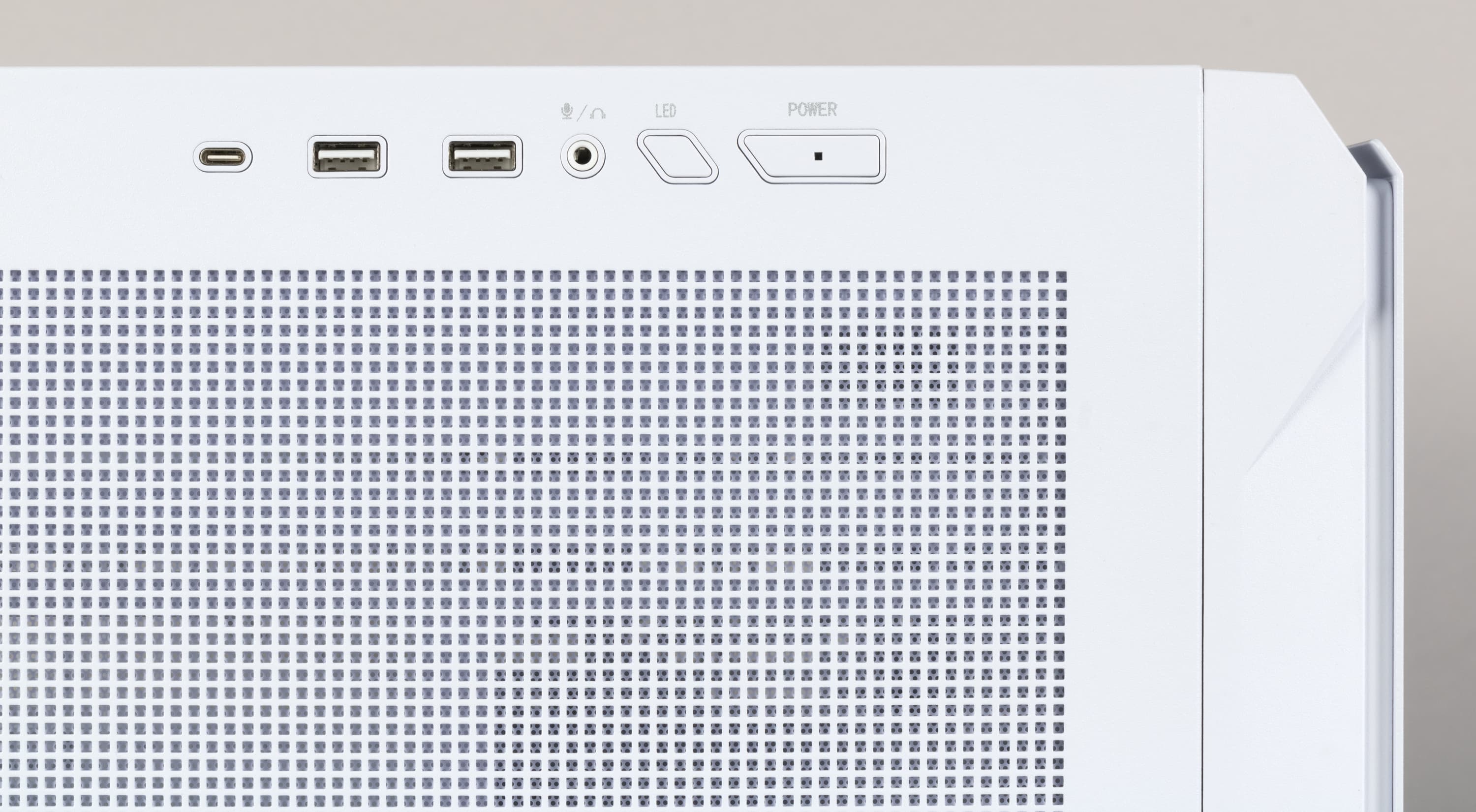

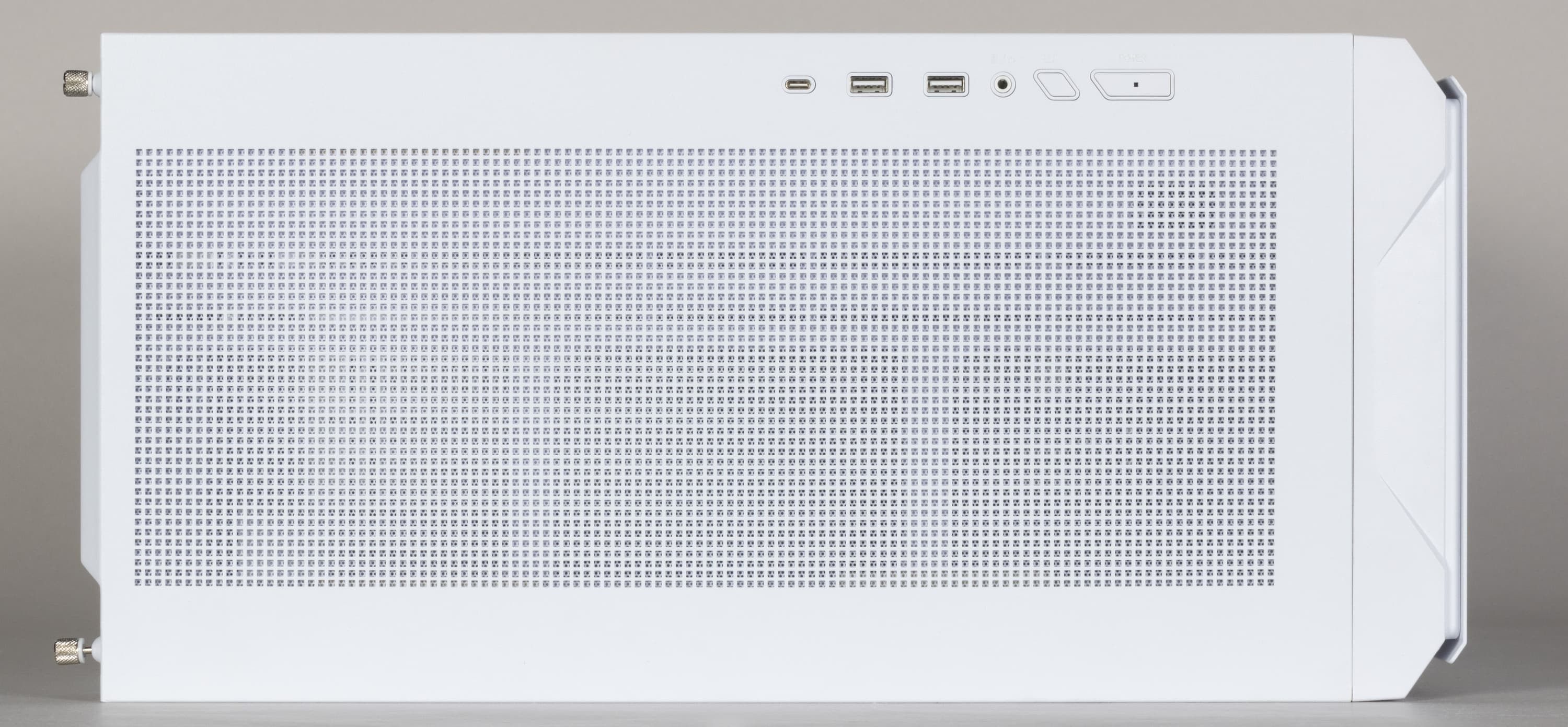

Интерфейсные разъемы и кнопки расположены в правой части верхней плоскости ближе к фронтальной панели. При размещении корпуса на полу или низкой подставке пользоваться ими будет удобно, а при настольной установке сидящему рядом оператору придется встать или хотя бы приподняться: высота корпуса немалая, человек среднего роста и даже немного повыше из положения сидя ничего не видит.

Кроме того, желательным будет размещение системного блока в левой части рабочего места, чтобы к кнопкам и разъемам не пришлось тянуться. Но тогда богатство и красота внутреннего мира компьютера, видимые через стеклянную левую стенку, будут видны не оператору, а стороннему наблюдателю, находящемуся слева.

Перечислим органы, начиная спереди: большая кнопка Power со встроенным индикатором включения, кнопка поменьше LED для управления подсветкой, 3,5-миллиметровое гнездо для аудиогарнитуры, два порта USB-A и один USB-C. Усилие нажатия обеих кнопок комфортное, свободный ход совсем небольшой, но срабатывания от случайного прикосновения представляются маловероятными.

Ножки пластиковые, довольно высокие — по 28 мм, все четыре оснащены резиновыми накладками для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

Для установки HDD/SSD предусмотрены три позиции, на которых можно разместить до пяти накопителей.

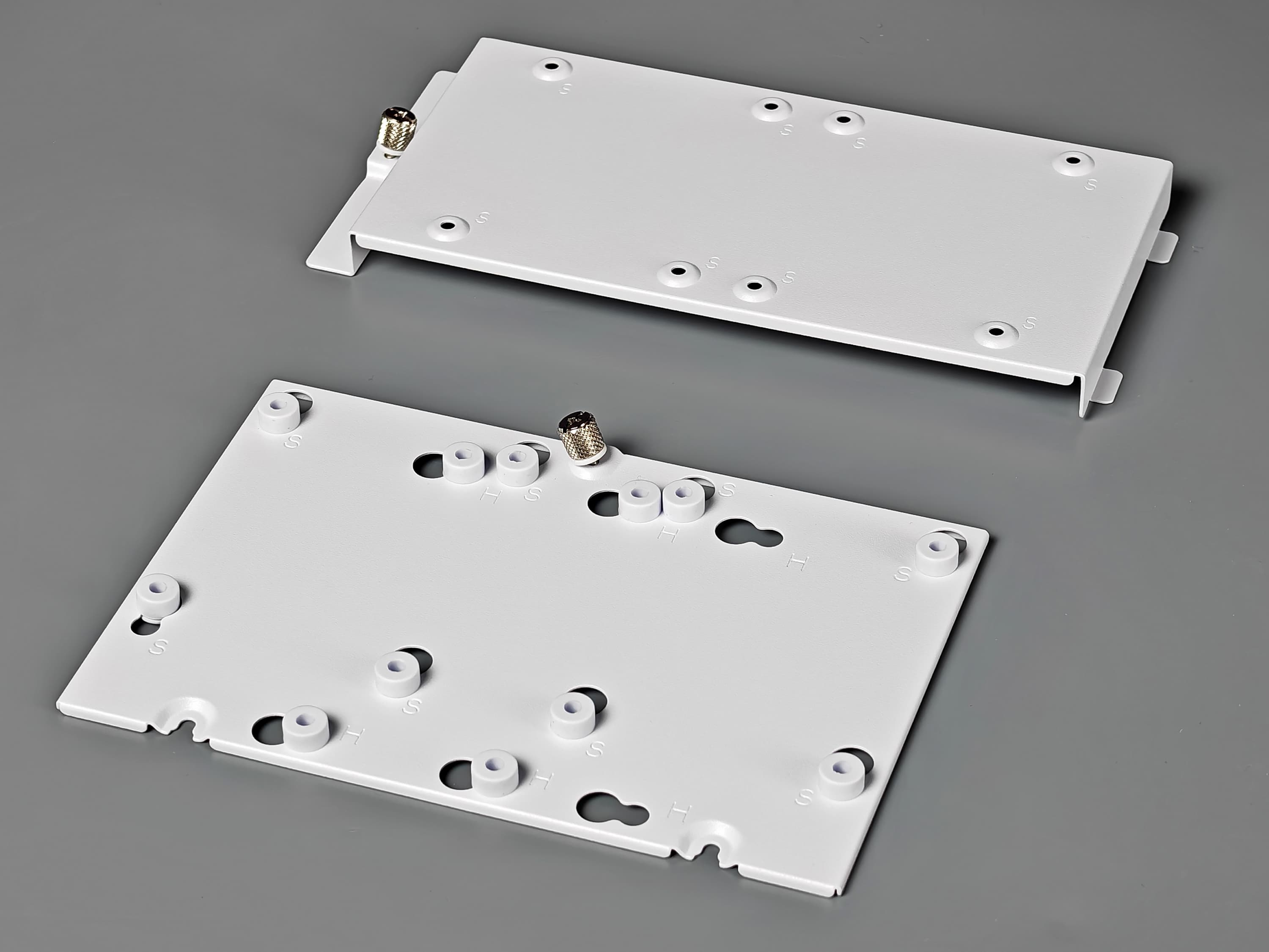

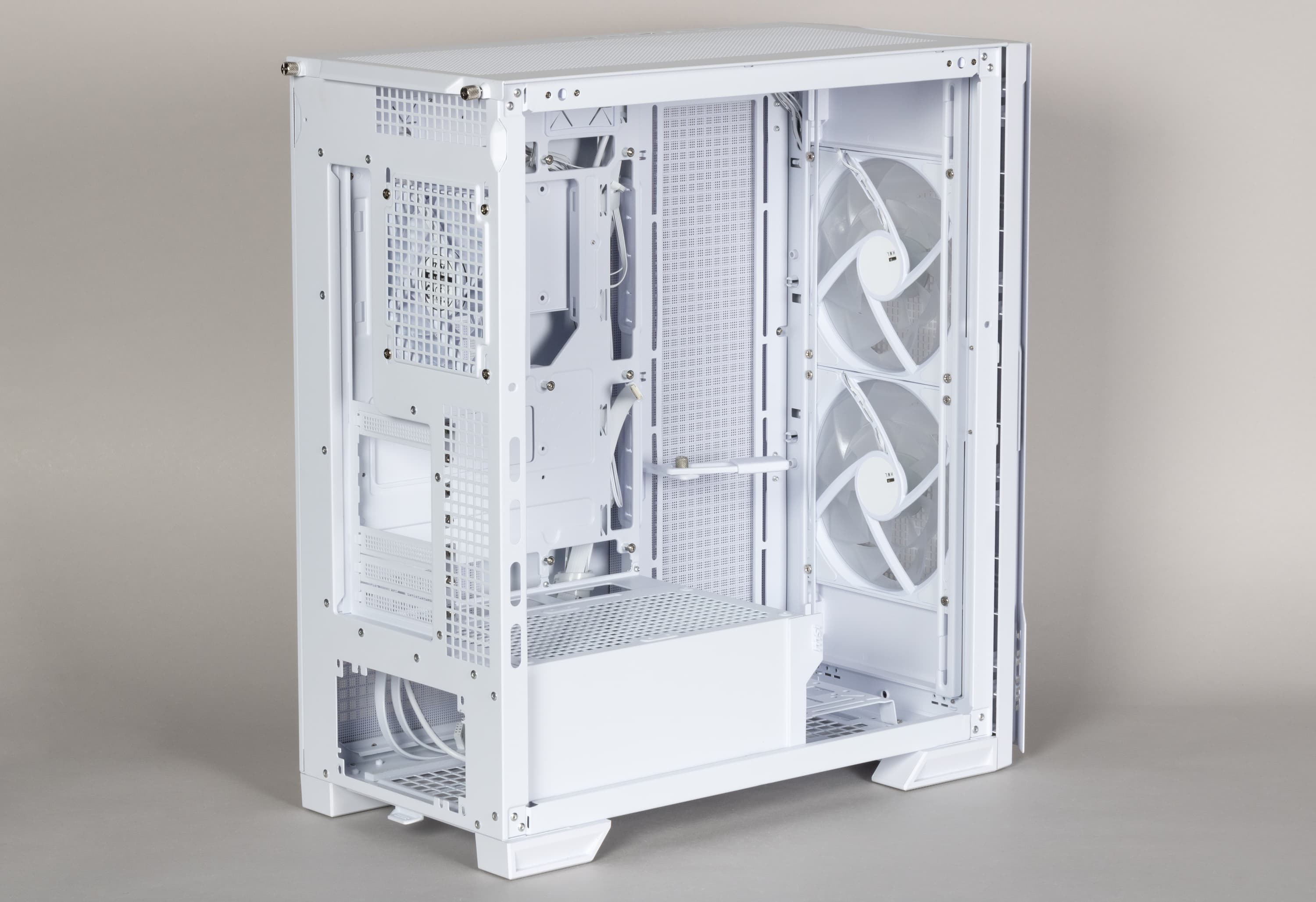

С правой стороны подложки системной платы ближе к задней стенке имеются две монтажные пластины, каждая фиксируется одним винтом с накатной головкой и парой выступов.

Одна из них, верхняя, рассчитана на два 2,5-дюймовых накопителя, которые крепятся винтами (они есть в комплекте) сквозь металл пластины.

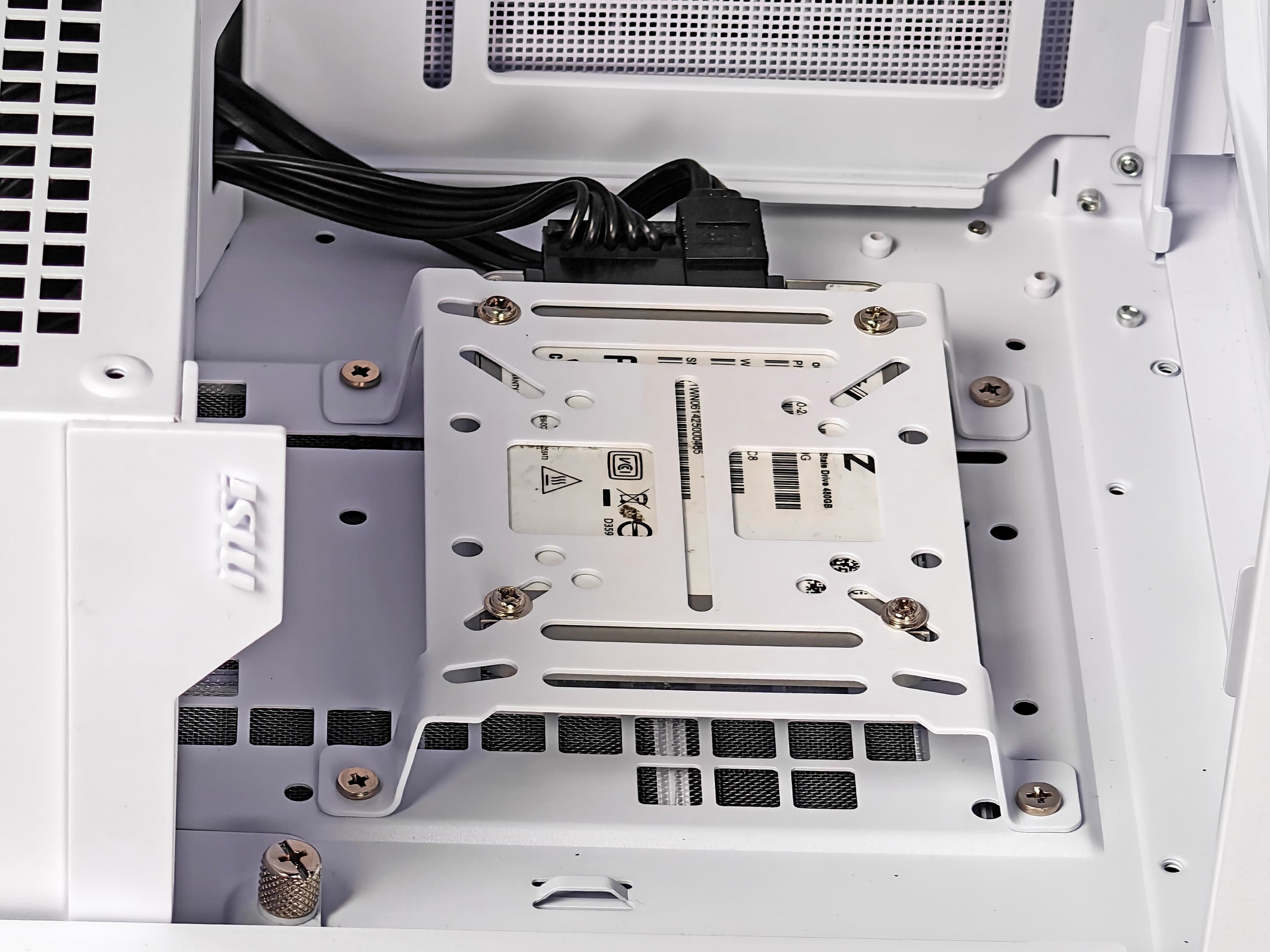

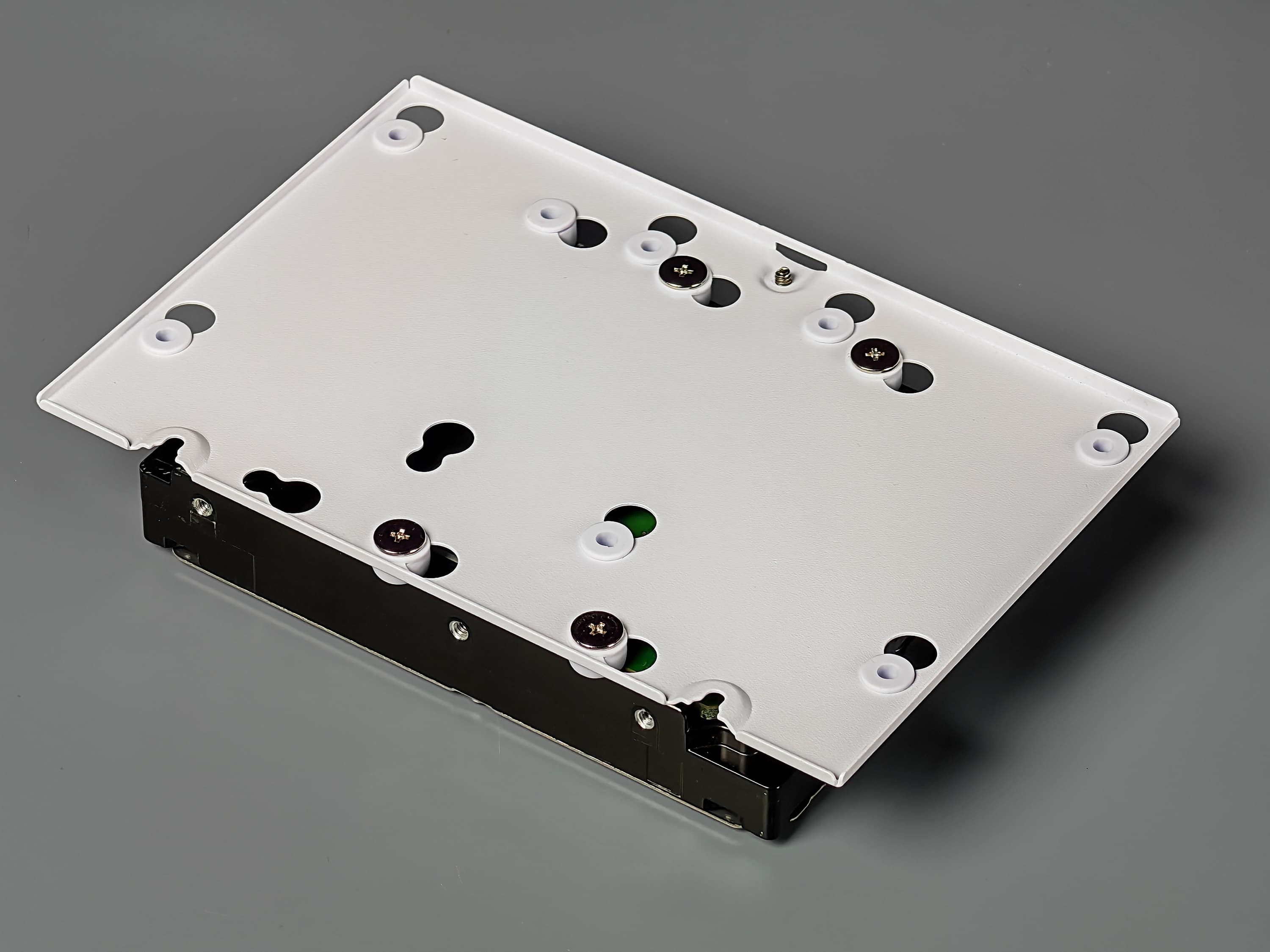

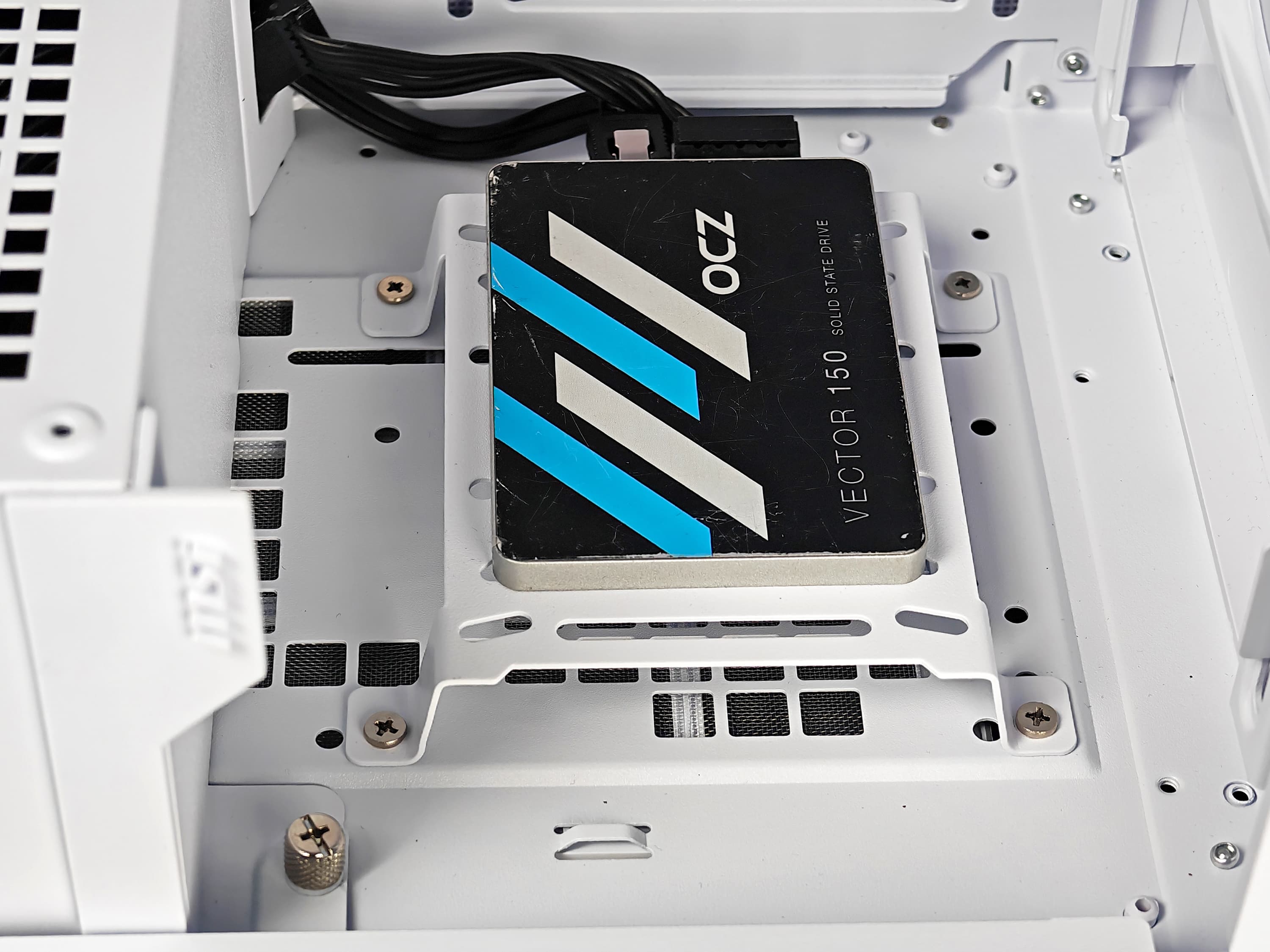

Нижняя пластина иная, на ней можно разместить либо два диска с размерностью 2,5″, либо один 3,5″. Причем установка производится с помощью цилиндрических резиновых прокладок с прорезями, вставляемых в фигурные отверстия пластины; потребуются винты увеличенной длины — они также есть в комплекте.

Кроме того, в передней части днища корпуса имеется упоминавшаяся выше П-образная стойка, на которой можно закрепить либо помпу СЖО, либо один накопитель любой из двух размерностей. И сама стойка, и накопитель на ней крепятся винтами.

Очевидно, что на нижней боковой пластине обеспечивается наилучшая амортизация — это может быть полезно при использовании HDD, но нет теплоотвода (а в зону воздействия вентиляторов обе пластины не попадают). Нижняя стойка и верхняя пластина наоборот: за счет контакта с металлом в некоторой степени будет обеспечено охлаждение, но без гашения вибраций, поэтому здесь лучше размещать либо SSD, либо сильно нагревающиеся жесткие диски.

При такой конструкции о быстрой установке или смене накопителей речи быть не может, придется не только снимать правую стенку, но и немало поработать отверткой.

По нынешним меркам, четыре-пять штатных посадочных мест для накопителей — это нормально: в последнее время к нам попадало немало корпусов сравнимых размеров, в которых было три и даже два места.

Сборка системного блока

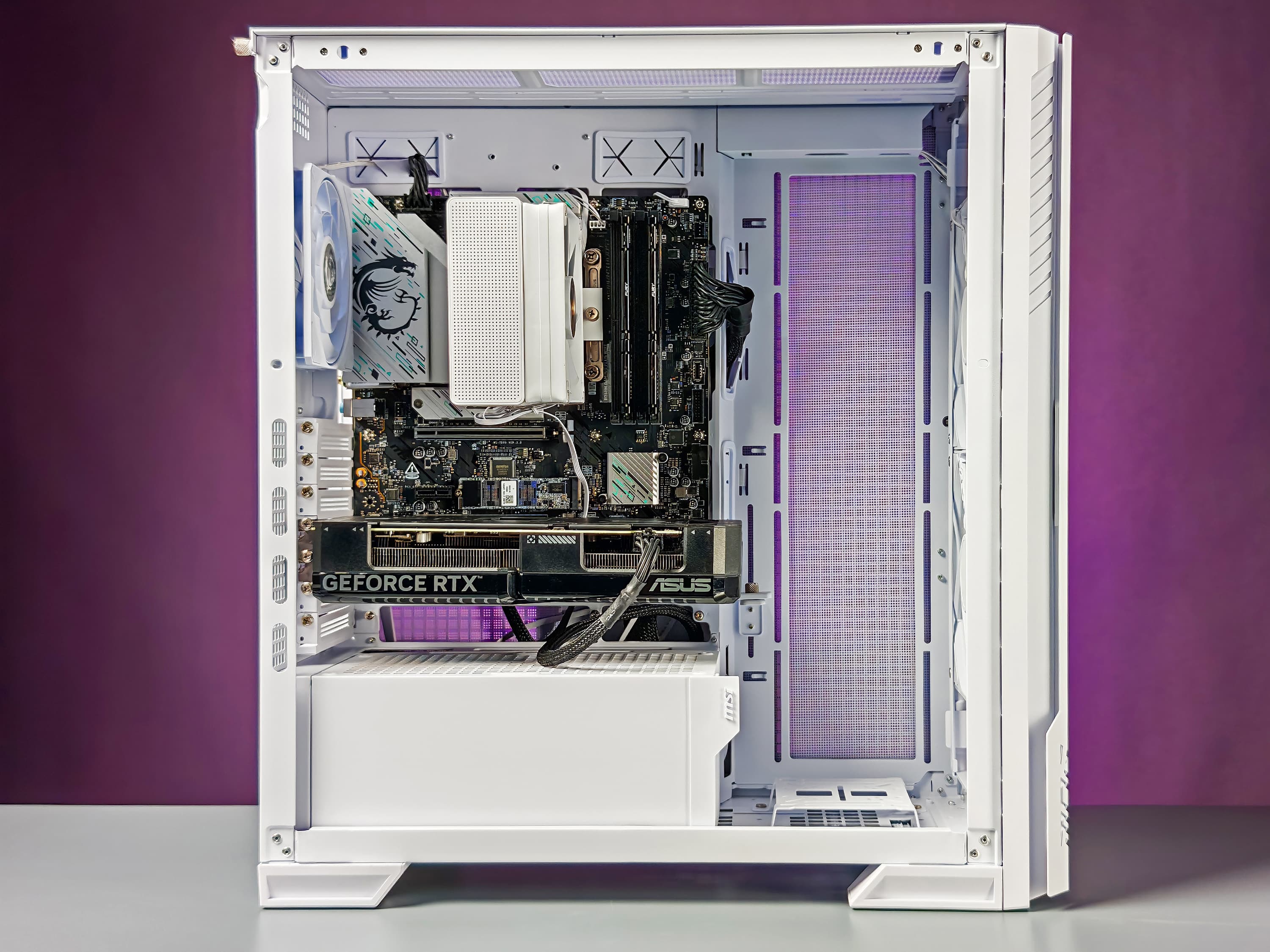

Способ крепления боковых стенок и верхней крышки описан ранее, порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Девять стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и две дополнительных. Возможно использование плат с разъемами на обратной стороне.

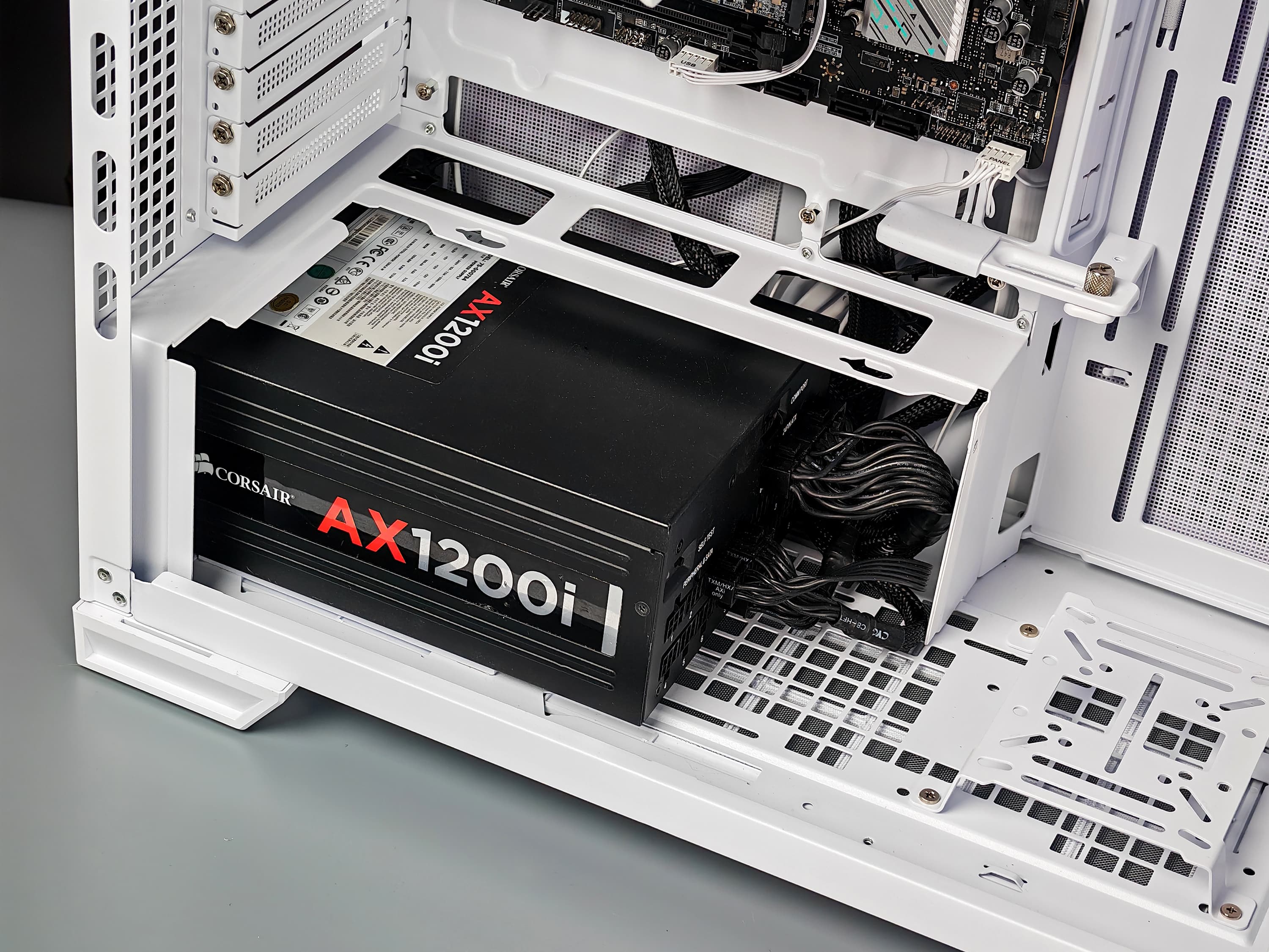

Блок питания вставляется справа и крепится снаружи четырьмя винтами (есть в комплекте), правильной установке помогут резиновые наклейки на днище, которые еще и обеспечивают амортизацию. БП можно устанавливать вентилятором вверх или вниз — в верхней стенке отсека есть отверстия, но если вентилятор вверху, то он будет засасывать воздух, уже подогретый другими компонентами компьютера.

Доступное для установки блока питания (с выходящими из него проводами) пространство составляет 269 мм. Удобство работы с проводами обеспечивает съемная крышка отсека, она фиксируется одним винтом с накатной головкой.

По данным производителя, в корпусе можно использовать процессорный кулер высотой до 165 мм. Реально расстояние от основания для системной платы до противоположной стенки составляет 187 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, но это окно загораживает верхняя пластина с дисками.

В основании системной платы имеются многочисленные прорези разного размера (часть из них закрыта резиновыми заглушками с разрезными лепестками) для прокладки кабелей, крепить которые к предусмотренным штампованным «ушкам» и прорезям можно стяжками-«липучками» (имеется семь штук) либо одноразовыми стяжками, их в комплекте шесть. Проем справа от перегородки имеет ширину 34 мм, этого достаточно и для кабелей, и для накопителей на пластинах.

Для плат расширения предусмотрен единственный способ установки — горизонтальный, то есть непосредственно в слоты системной платы.

Заглушки в прорезях (их семь) на задней стенке и устанавливаемые платы крепятся винтами с головками под крестовую отвертку, доступ к ним изнутри корпуса, а в противолежащей стойке шасси предусмотрены вырезы для удобства работы отверткой.

Для длины видеокарт заявляется максимум в 400 мм, реально свободное пространство 410 мм, но если вместо фронтальных вентиляторов будет установлен достаточно толстый радиатор СЖО, то расстояние сократится. То же касается и варианта с установкой радиатора сбоку.

Для длинных плат предусмотрена опора, положение которой регулируется и по высоте, и по «вылету».

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.

Кроме различного крепежа, в комплекте имеются запасные защелки для крепления внешних панелей.

Температурные и шумовые показатели

Корпуса тестируются в базовой комплектации — с теми вентиляторами, которые предусмотрены производителем. Если вентиляторы не входят в комплект, тестирование проводится без них. Это обеспечивает единые и воспроизводимые условия, необходимые для объективного сравнения между моделями. Полученные показатели температуры и шума отражают работу корпуса «как есть» — без дополнительного обдува и модификаций. Эти результаты служат отправной точкой: пользователь может оценить базовый потенциал корпуса и на этой основе принимать решения об улучшении системы охлаждения под свои задачи.

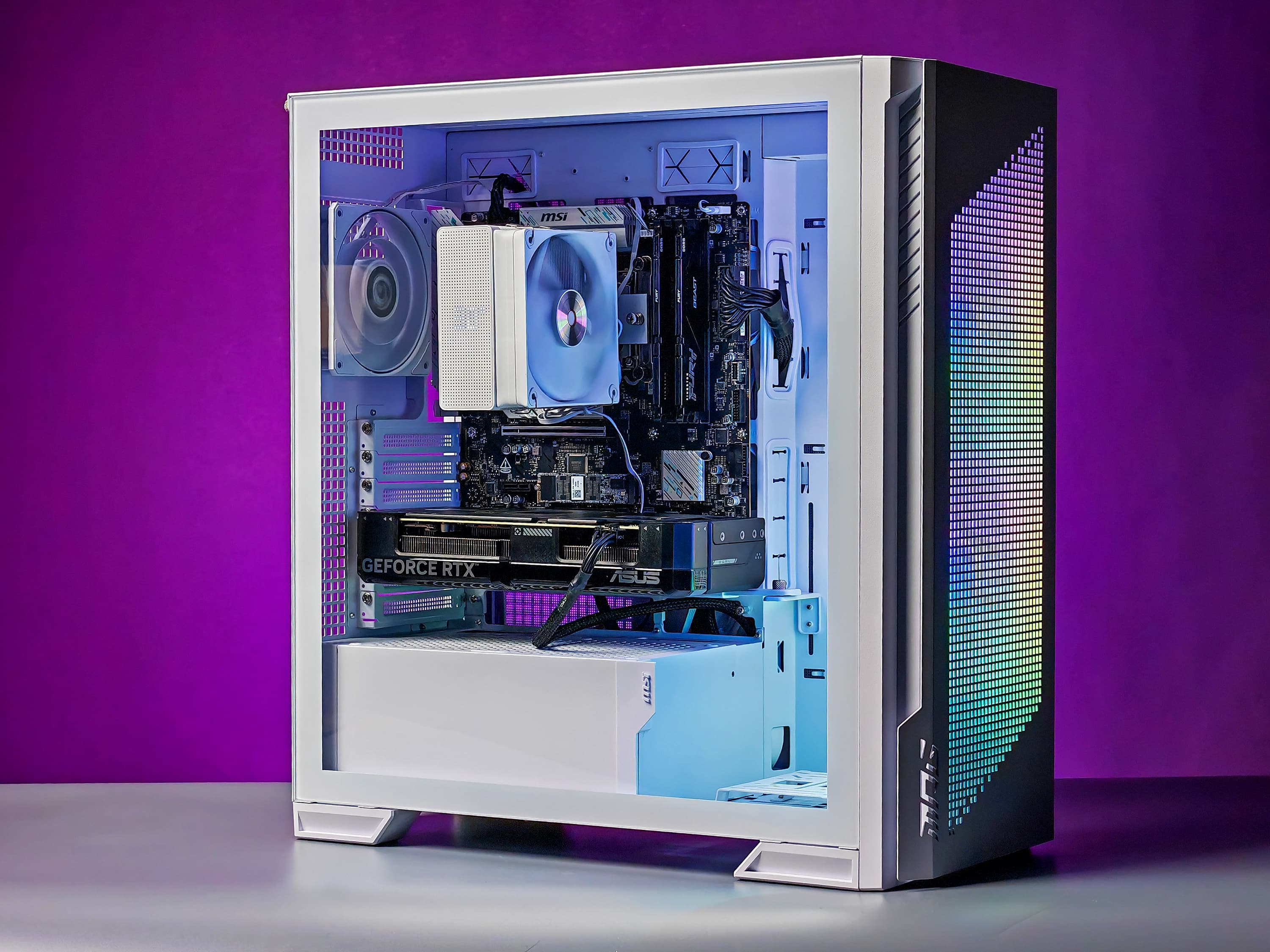

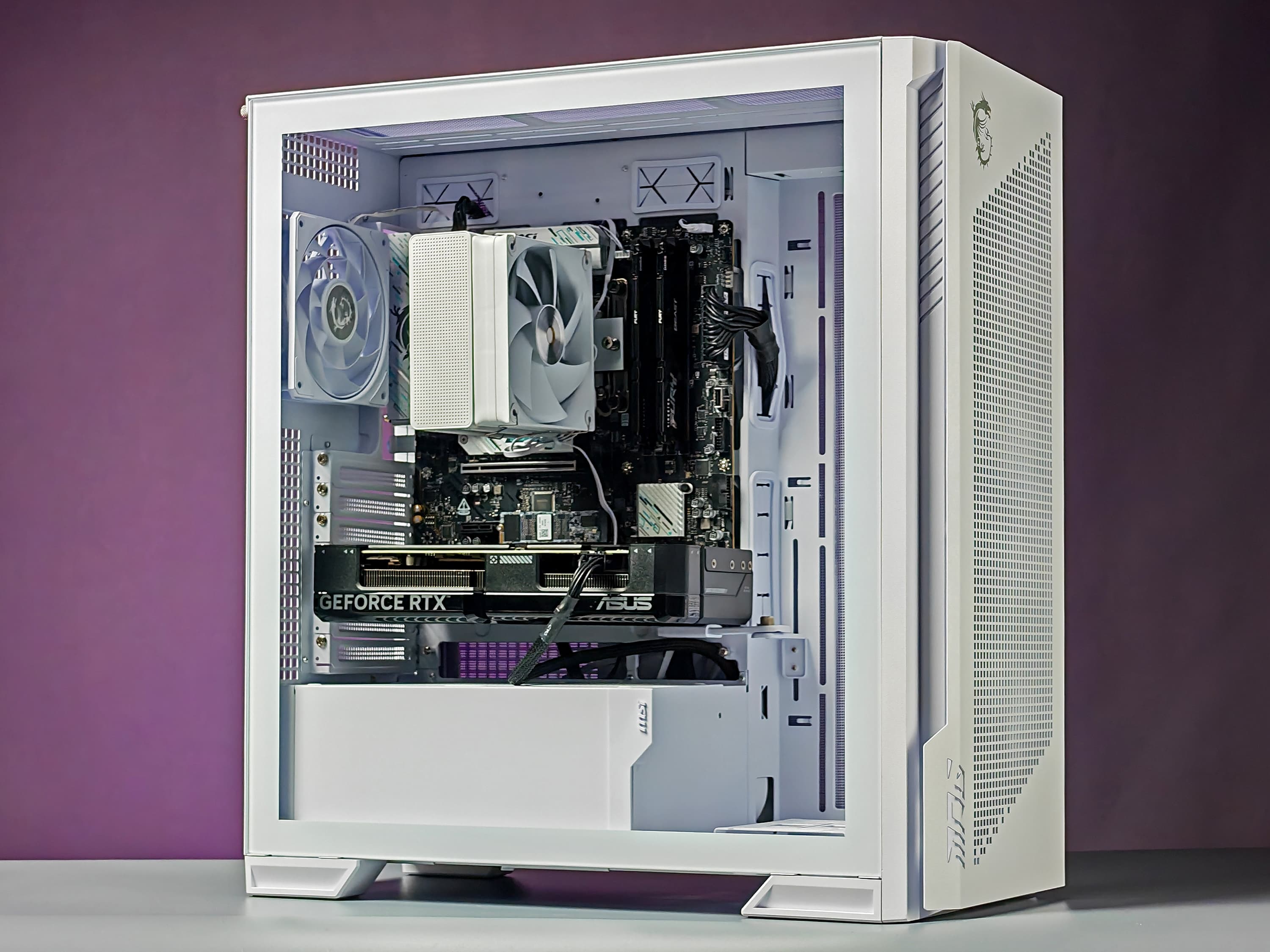

Для тестирования применяется постоянный комплект компонентов, поочередно монтируемый в разные корпуса. Это позволяет оценить влияние конструкции при неизменной конфигурации системы. Текущий состав стенда следующий:

• Материнская плата: MSI B760M Gaming Plus WiFi, microATX, LGA 1700
• Процессор: Intel Core i5-12600KF (TDP 125 Вт)
• Кулер: Ocypus Iota A40 WH
• Видеокарта: Asus Dual GeForce RTX 4070 (TDP 200 Вт)
• Блок питания: Corsair AX1200i, 1200 Вт, 80+ Platinum
• SSD: Digma Meta M6E, 1 ТБ, M.2, NVMe
• ОЗУ: Kingston Fury Beast DDR5, 16 ГБ (2×8 ГБ), 5600 МГц

Система охлаждения видеокарты работает в штатном режиме с плавной регулировкой оборотов вентиляторов в зависимости от температуры GPU. При снижении температуры ниже 55  °C вентиляторы останавливаются, что делает видеокарту бесшумной в простое и при низкой нагрузке.

Блок питания Corsair AX1200i до уровня потребления ≈360 Вт (около 30% от номинала) работает в пассивном режиме — вентилятор не вращается. При стресс-тесте с нагрузкой чуть более 375 Вт вентилятор активируется. Таким образом, в типовых сценариях блок питания остается бесшумным, а при высокой нагрузке выступает второстепенным источником шума на общем фоне.

Управление скоростью вентилятора процессорного кулера и корпусных вентиляторов (при их наличии) привязано к датчику температуры CPU. Это обеспечивает единообразие методики и сопоставимость результатов между корпусами. Температура процессора служит надежным и однозначно интерпретируемым ориентиром, не зависящим от расположения системных датчиков на материнской плате.

Во всех тестах используется одна кривая управления скоростью вращения: от 10 до 50 °C обороты растут линейно (10 °C — 10%, 20 °C — 20%, …50 °C — 50%). Далее также линейно до 90 °C, где вентиляторы выходят на 100% оборотов, чтобы к моменту достижения критической температуры они уже работали на максимуме.

Тесты проводятся при закрытой боковой стенке в вертикальном положении. Температура в помещении поддерживается на уровне 24 °C. Каждый корпус тестируется в двух режимах нагрузки:

• Простой: запущена только операционная система Windows, без пользовательских приложений и фоновых задач
• Стресс-тест: одновременная загрузка процессора и видеокарты на 100%, достигаемая с помощью утилиты powerMax

Для объективного сравнения корпусов достаточно двух этих режимов. Они позволяют выявить ключевые особенности конструкции: в простое система демонстрирует минимальный уровень шума, а в стресс-тесте — эффективность теплоотвода и акустическое поведение под нагрузкой. Расширение списка сценариев добавило бы больше переменных, но не дало бы принципиально новой информации о базовых свойствах корпуса.

После выхода на стабильные показатели работы (обычно в течение 10-15 минут) фиксируются температуры на трех датчиках: CPU, GPU, System. Параллельно проводится измерение уровня шума. Измерения выполняются в специальной звукоизолированной и полузаглушенной камере. Микрофон шумомера устанавливается напротив центра передней панели корпуса на расстоянии 50 см.

Оценки и формулы расчета

1. Температурная эффективность (ТЭ) — относительный показатель, показывающий насколько текущая температура компонента далека от принятого критического значения. Чем выше ТЭ, тем эффективнее работает система охлаждения.

Критические температуры, принятые для расчета:

• Процессор (CPU) — 100 °C
• Видеокарта (GPU) — 95 °C
• Корпус (System) — 70 °C

Формула: ТЭ = (критическая температура − измеренная температура) / критическая температура × 100%

Максимальное значение ТЭ (100 %) в реальных условиях недостижимо. Показатель не публикуется напрямую, а используется для последующего анализа.

2. Акустический комфорт — это оценка того, насколько шум системы охлаждения влияет на то, насколько комфортно находиться рядом с ПК. Выражается в баллах от 1 до 10 по измеренному уровню шума — чем тише, тем выше балл. Шкала намеренно нелинейна: в зонах перехода «Тихо» → «Отчетливо слышно» → «Шумно» падение комфорта воспринимается резче, поэтому шаг между уровнями там составляет два балла. Границы уровней и соответствия баллам приведены в таблице ниже.

3. Общий индекс производительности (ОИП) — сводный показатель, отражающий эффективность охлаждения всей системы в целом. Рассчитывается как средневзвешенное значение температурной эффективности (ТЭ) трех компонентов: процессора, видеокарты и температуры внутри корпуса (по датчику System).

Формула: ОИП = (ТЭ CPU × 0,325) + (ТЭ GPU × 0,325) + (ТЭ System × 0,35)

Повышенный вес присваивается параметру System (нагрев внутри корпуса), чтобы максимально учесть реальное влияние конструкции корпуса на охлаждение, удаление горячего воздуха и уровень шума. Кроме того, у этого датчика зачастую наблюдается меньший запас до критической температуры, поэтому даже небольшие отклонения заметно отражаются на результатах.

4. Соотношение производительность/шум (СПШ) — вспомогательный показатель, отражающий, сколько эффективности охлаждения приходится на каждый децибел шума. Чем выше СПШ, тем лучше баланс между охлаждением и акустическим комфортом.

Формула: СПШ = (ОИП / уровень шума) × 10

Показатель особенно полезен при сравнении корпусов в сегменте с повышенными требованиями к тишине — для студий, медиацентров и так далее.

5. Итоговая оценка корпуса (ИОК) — финальный показатель по 10-балльной шкале, отражающий баланс между эффективностью охлаждения и уровнем шума.

Формула: ИОК = (ОИП / 10 × 0,5) + (АК × 0,5)

Эффективное охлаждение и низкий уровень шума одинаково важны для комфортной работы, поэтому для расчета ИОК используются равные коэффициенты (0,5). Это позволяет дать сбалансированную и объективную оценку по обоим параметрам. При необходимости пользователь может самостоятельно пересчитать ИОК, изменив коэффициенты в соответствии со своими приоритетами.

Нагнетающие вентиляторы на передней стенке поддерживают три режима работы. Мы проведем измерения в двух крайних — L (минимальные обороты) и H (максимальные).

Посмотрим, как меняется эффективность охлаждения и растет уровень шума, а главное — есть ли смысл сразу выкручивать вентиляторы на максимум.

Уровень шума на максимальных оборотах вентиляторов (L/H) — 40 / 45 дБА.

Средняя ИОК (L/H) — 3,4 / 2,7 балла.

Средняя ИОК публикуется как обобщенная итоговая оценка корпуса, рассчитываемая на основе результатов в простое и под нагрузкой. Этот показатель удобно использовать для быстрой и наглядной оценки «суммарной» эффективности: он позволяет сравнивать корпуса в целом, а не только по отдельным сценариям. Однако, как и любое усреднение, средний ИОК не отражает специфических особенностей поведения корпуса в конкретных режимах — он может сгладить ярко выраженные плюсы и минусы, а также скрыть разброс между реальными условиями эксплуатации. Поэтому среднюю оценку стоит рассматривать как ориентир, а для осознанного выбора всегда изучать детали тестирования в каждом режиме.

Система охлаждения хорошо справляется с отводом тепла уже на малых оборотах передних вентиляторов, работая заметно тише многих сопоставимых по габаритам и конструкции корпусов. Сказывается сложная геометрия лопастей и их размер — крупные вентиляторы способны эффективно работать на относительно низких оборотах. Температуры остаются в пределах нормы и в целом типичны для удачных корпусов с классической схемой обдува, состоящей из фронтальных нагнетающих вентиляторов и вытяжного на задней стенке. Даже под нагрузкой ПК работает довольно тихо — и это одно из ключевых достоинств MSI MPG Velox 300R Airflow PZ.

Переход к максимальным оборотам дает заметное, но всё же крайне умеренное снижение температур. При этом уровень шума растет значительно сильнее, из-за чего корпус теряет одно из своих ключевых преимуществ. Выигрыш по температурам недостаточен, чтобы это оправдать, поэтому без необходимости повышать обороты не стоит. Этот режим имеет смысл для действительно «горячих» сборок или как резерв на крайний случай. В большинстве сценариев достаточно минимального режима, если хочется перестраховаться — можно выбрать средний.

Итоги

Корпус MSI MPG Velox 300R Airflow PZ универсален: он допускает установку системных плат размером вплоть до E-ATX (с поддержкой Project Zero / Back Connect) и широкого спектра прочих комплектующих — ограничения на длину блоков питания и видеокарт скорее теоретические, разве что для последних предусмотрена лишь горизонтальная установка. При этом цену корпуса чрезмерно высокой не назовешь, особенно с учетом наличия трех штатных вентиляторов, два из которых 160-миллиметровые с ARGB-подсветкой, и соответствующего контроллера, управление которым выведено на отдельную кнопку.

Оснащение интерфейсными портами вполне стандартное: два USB-A, один USB-C, миниджек для аудиоустройств. Надо лишь учитывать, что органы управления и разъемы находятся в правой части верхней плоскости, что с учетом немалой высоты корпуса ограничивает выбор удобных мест для размещения собранного компьютера.

Пяти штатных посадочных мест для накопителей (одно или два для 3,5-дюймовых и соответственно четыре или два 2,5-дюймовых) большинству потребителей будет вполне достаточно, особенно если вспомнить о всё чаще встречающейся возможности установки M.2-накопителей непосредственно на системную плату.

Фильтрами оснащены все необходимые места, замечания есть лишь к простоте их обслуживания. При этом для сборщика корпус вполне удобен.

Дизайн изделия можно назвать консервативным, но в то же время вполне современным. В целом внешний вид нейтральный, а потому корпус годится для самых разных компьютеров: от рабочих станций до домашних игровых, причем те и другие могут быть весьма производительными — в данной модели можно организовать развитую систему охлаждения.
