Обзор EATX-корпуса Deepcool Matrexx 70

Розничные предложения

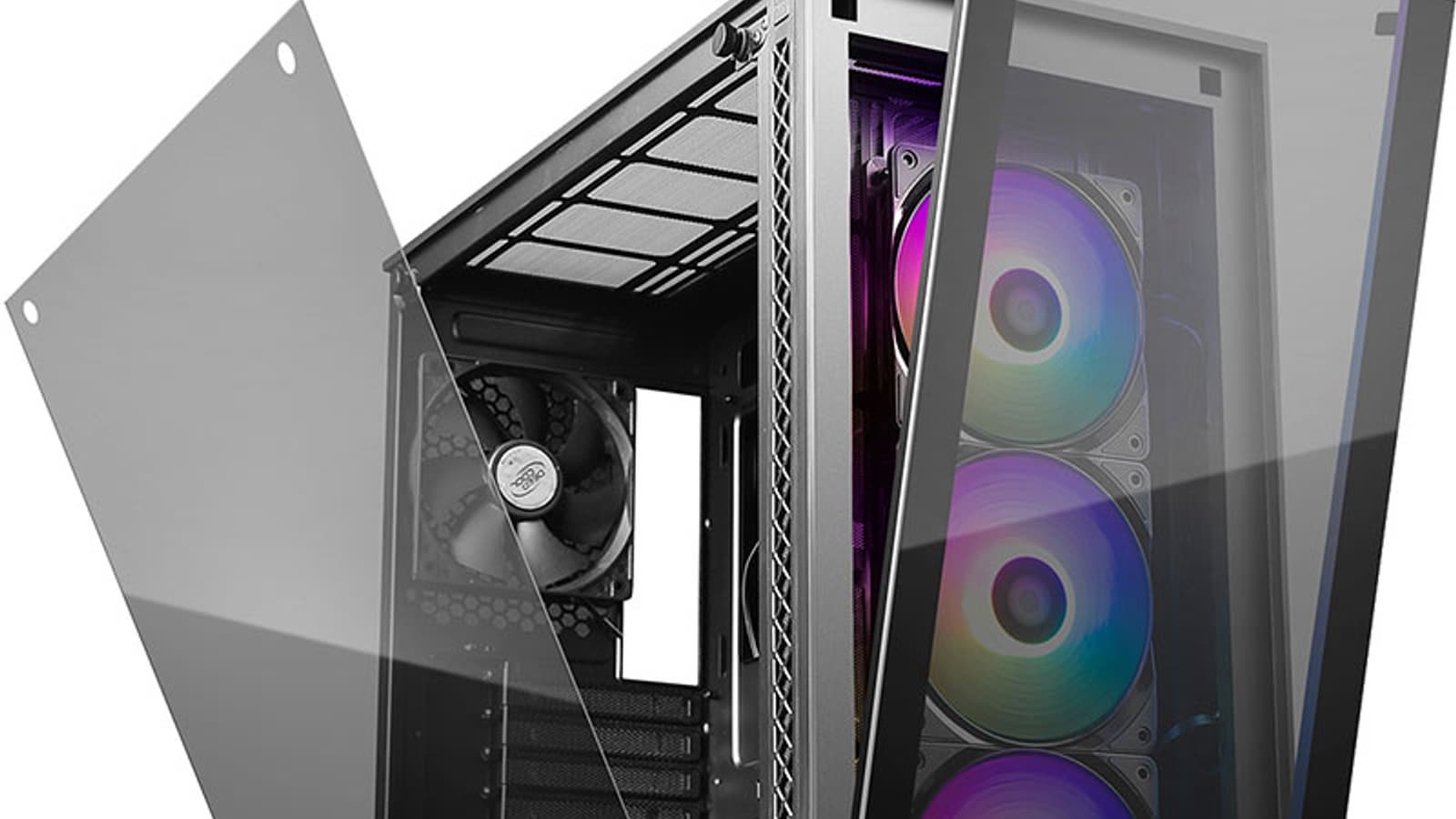

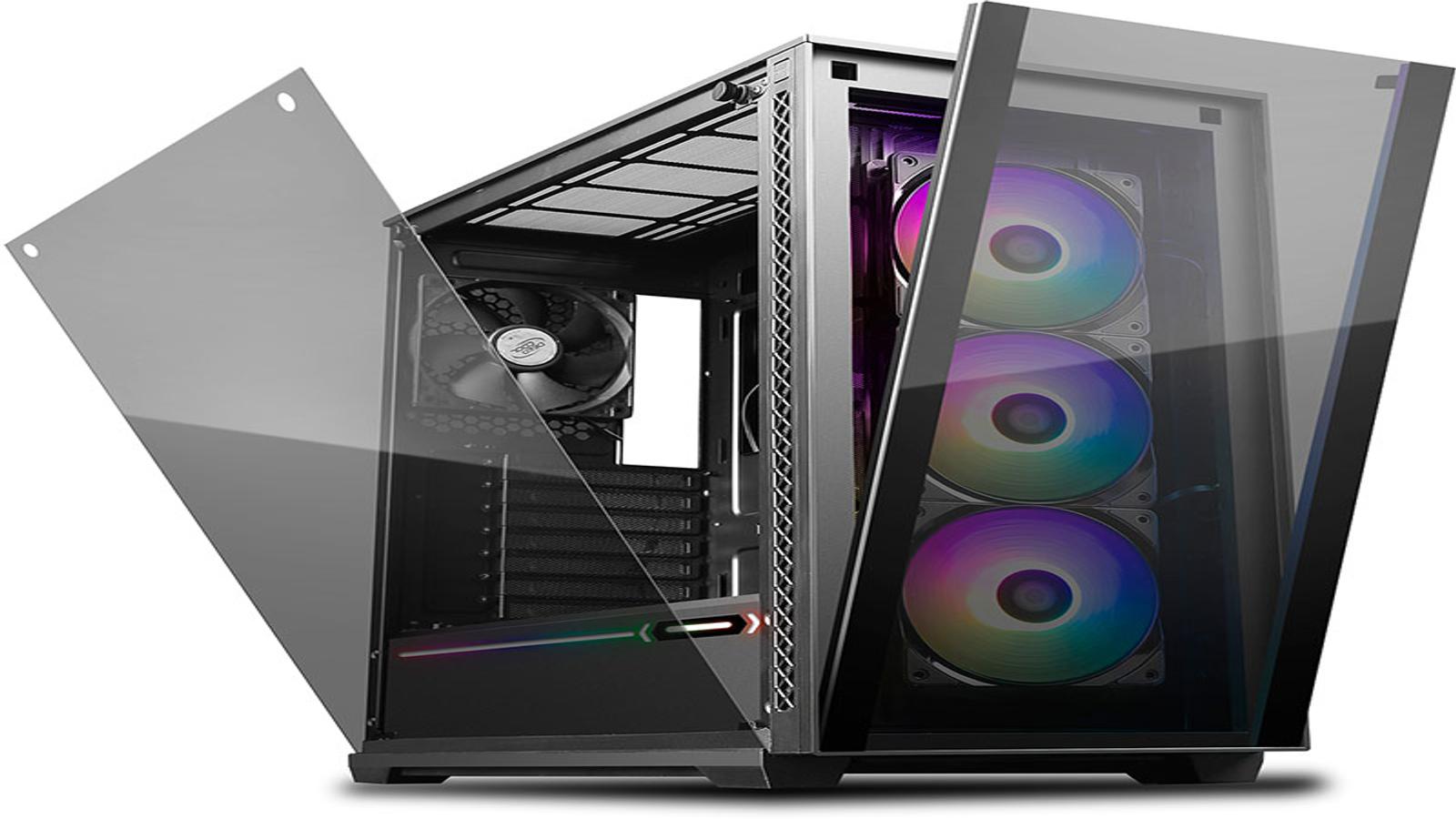

Корпус Deepcool Matrexx 70 существует в двух версиях: обычной и 3F. Последняя отличается комплектацией тремя вентиляторами и светодиодной лентой с ARGB-подсветкой — именно она попала к нам в тестовую лабораторию. Данная модель позиционируется производителем в качестве «новой концепции, специально спроектированной для получения удовольствия от самостоятельной сборки. Реализуя множество новаторских конструктивных решений, эта архитектура обеспечивает удобство и гибкость при построении конфигурации ПК».

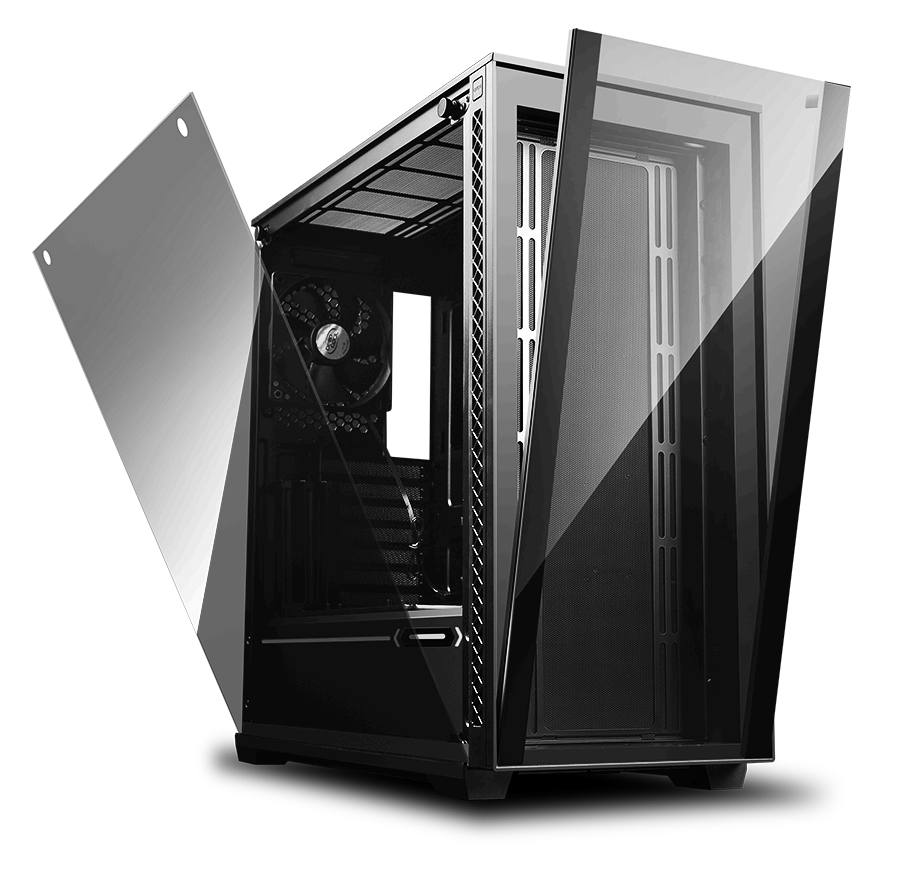

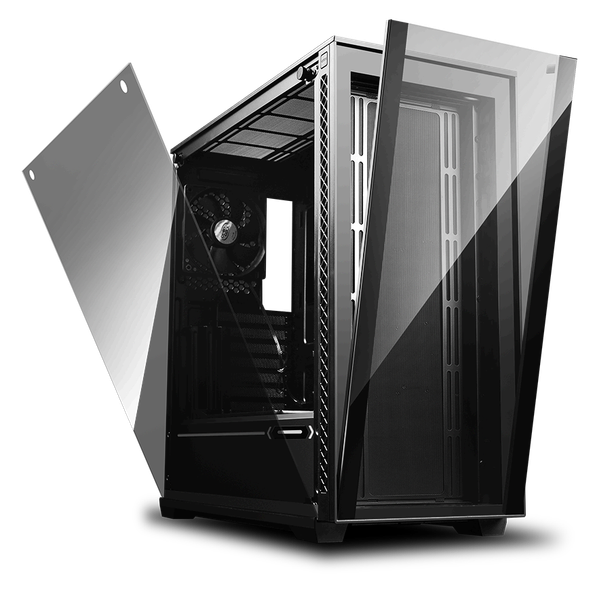

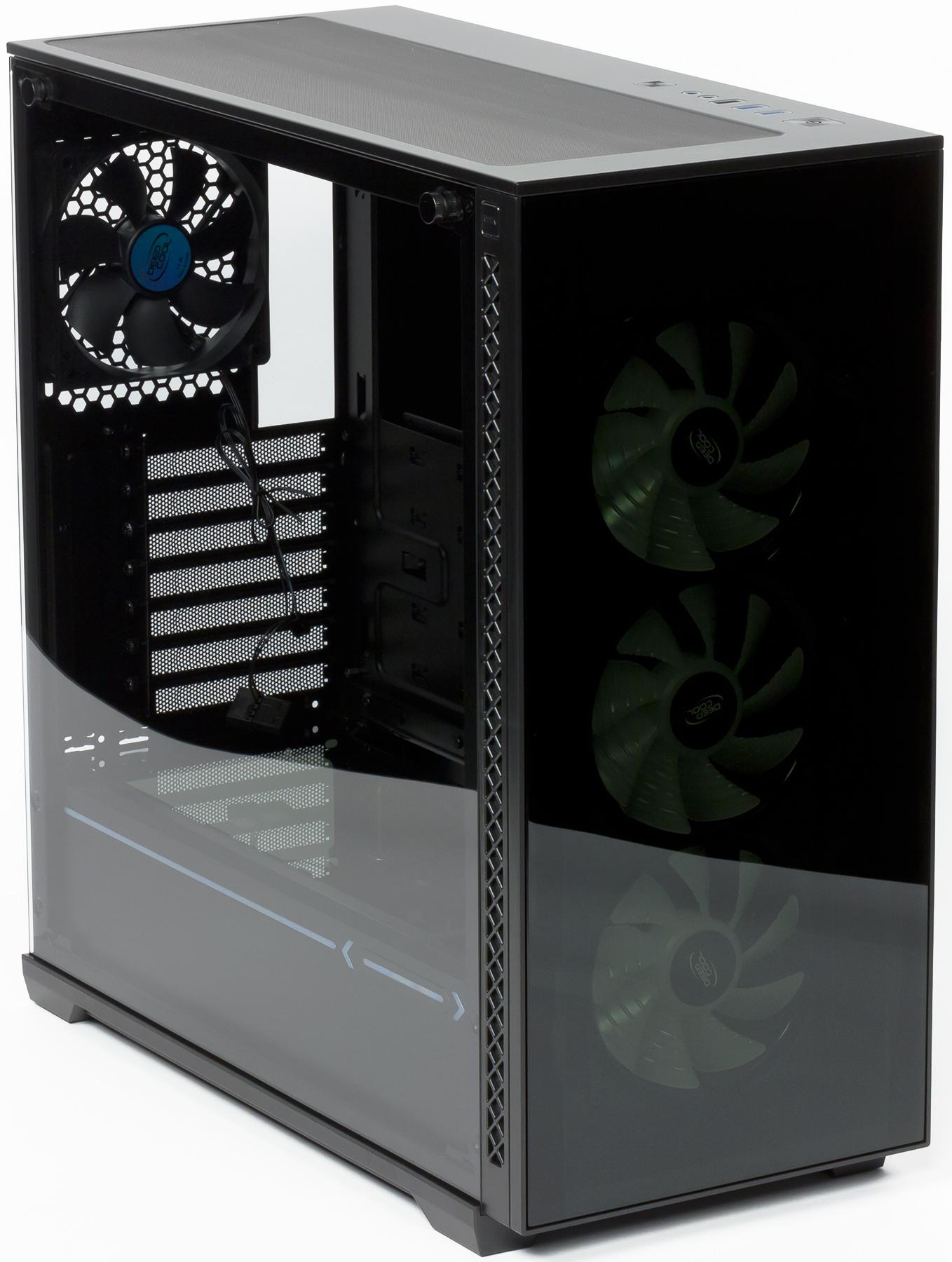

Корпус имеет вполне типовой дизайн. Внешнее покрытие гладкое матовое черного цвета. Пластик окрашен в массе, и все внешние поверхности у передней панели матовые, кроме, разумеется, стекла, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

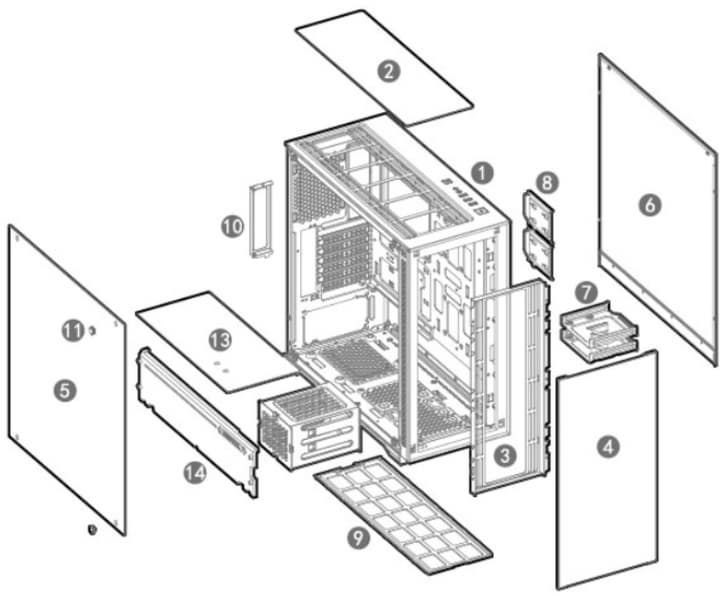

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

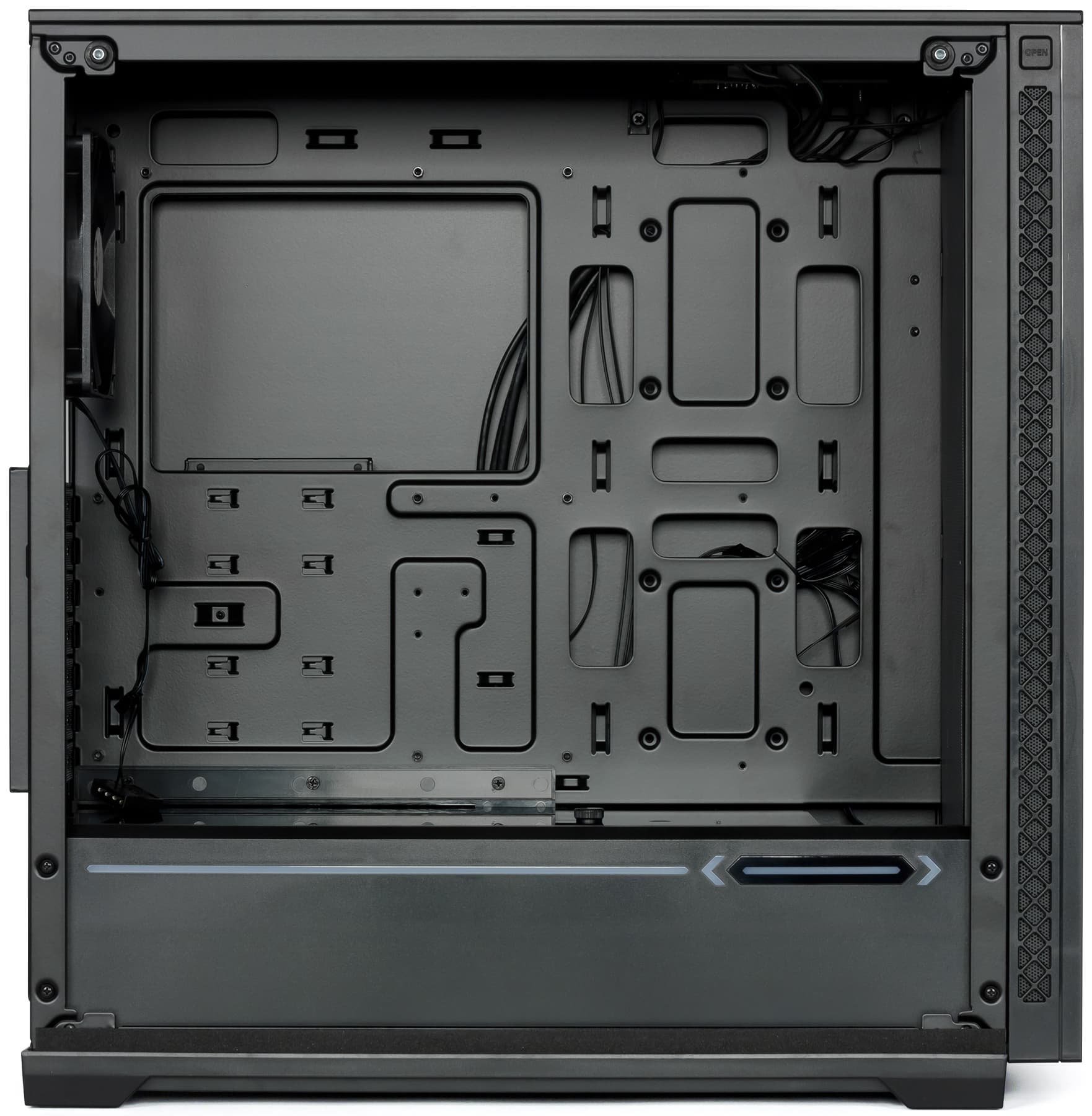

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 330 мм) или ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.

Кожух блока питания тут разборный, он состоит из двух частей: стеклянной крышки и пластиковой боковины. Последняя фиксируется четырьмя винтами под крестовую отвертку, а стеклянная пластина — одним винтом с накатной головкой.

Кожух закрывает место установки блока питания со стороны прозрачной стенки, придавая внутреннему виду корпуса аккуратность и законченность.

Система подсветки

Реализована система подсветки тут вполне типично. В качестве источников света используются три вентилятора и одна светодиодная лента с индивидуальной адресацией светодиодов, которые подключаются ко встроенному контроллеру при помощи трехконтактных разъемов.

По умолчанию управление подсветкой осуществляется кнопкой на верхней панели. Встроенный контроллер питается от разъема SATA Power. Контроллер может подключаться к системной плате отдельным четырехконтактных разъемом, поддерживается управление через Asus Aura Sync и аналогичные решения.

В комплекте поставляется пятипортовый разветвитель для системы подсветки.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/140 мм 3×120/140 мм 1×120 мм нет нет
Установленные вентиляторы 3×120 мм нет 1×120 мм нет нет
Посадочные места для радиаторов 120/140/240/280/360 мм 120/140/240/280/360 мм 120 мм нет нет
Фильтр штамповка штамповка нет нет

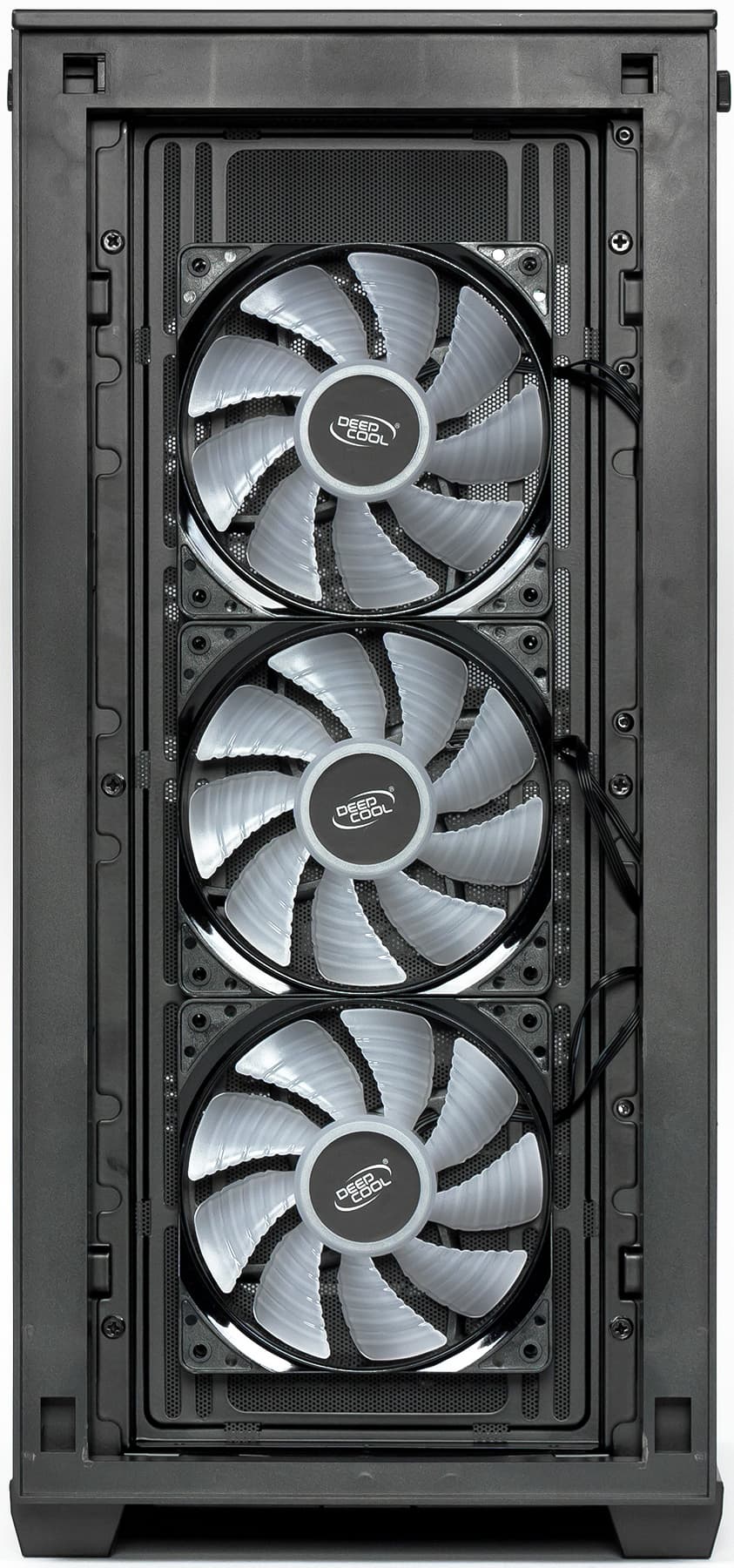

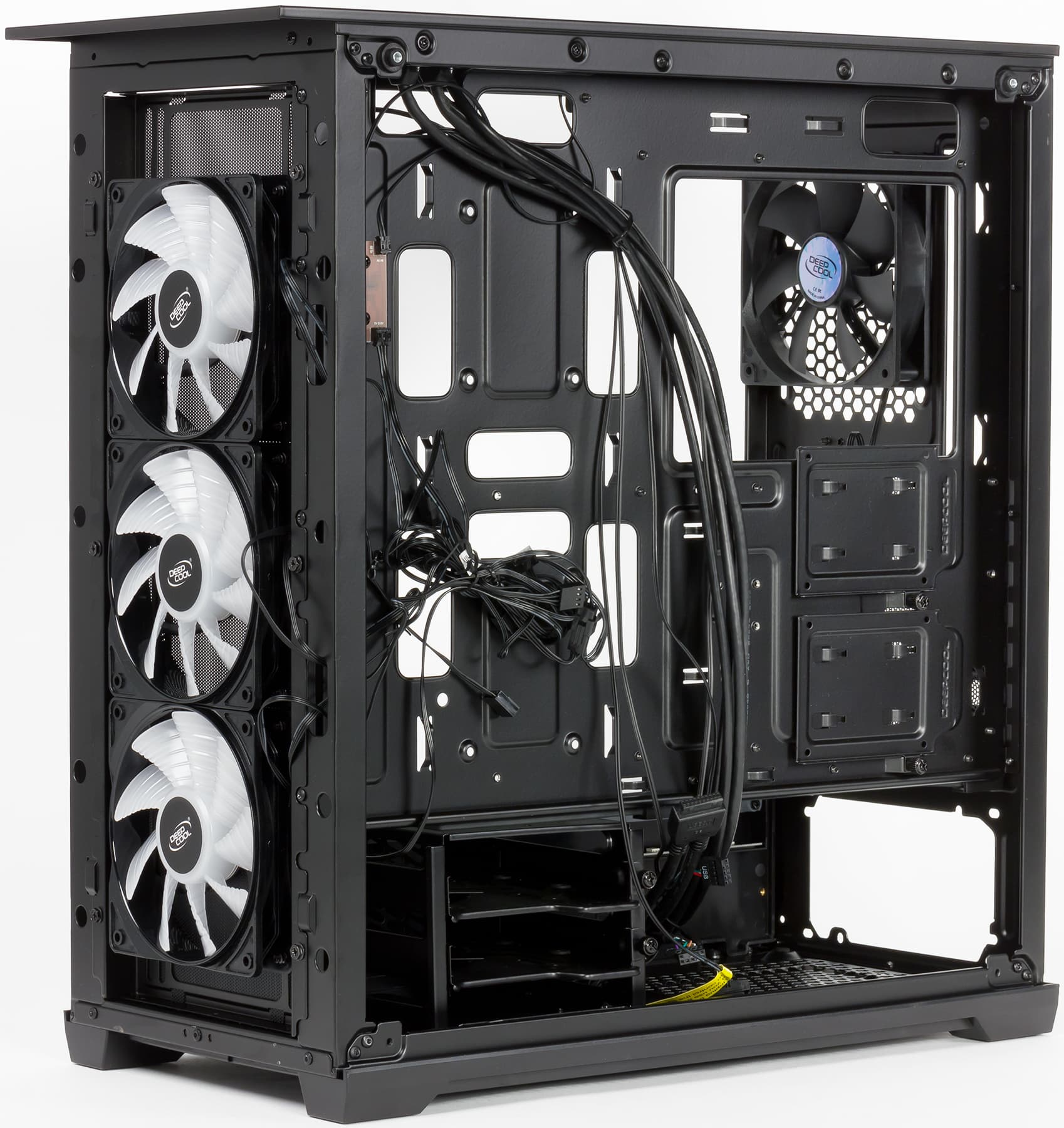

Предустановлено в корпусе четыре вентилятора: один типоразмера 120 мм с управлением питающим напряжением сзади и три типоразмера 120 мм с ШИМ-управлением и индивидуально адресуемой RGB-подсветкой спереди. Передние вентиляторы имеют четырехконтактные разъемы, задний — трехконтактный, так что с точки зрения комплектации вентиляторами получается сборная солянка. И все бы ничего, но корпус, в котором штатно установлено четыре вентилятора, не имеет никаких встроенных средств для управления ими. Это может оказаться весьма неудобно, особенно если системная плата в компьютере не может по каким-либо причинам управлять четырьмя дополнительными вентиляторами.

К счастью, в комплекте есть пятипортовый разветвитель с четырехконтактными разъемами. Таким образом, передние вентиляторы можно подключить к одному разъему на системной плате, а задний вентилятор — к другому.

Как вариант, вместо имеющего зоопарка можно было бы установить четыре одинаковых вентилятора типоразмера 120 мм с ШИМ-управлением и RGB-подсветкой, что выглядело бы более выигрышно внешне и упростило бы подключение вентиляторов.

Передние компоненты системы охлаждения устанавливаются на съемный кронштейн, который фиксируется шестью винтами под крестовую отвертку.

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 или 360 мм. Для установки радиатора 360 мм спереди предусмотрено отверстие в кожухе блока питания около передней стенки шасси.

На дне имеется набор монтажных отверстий для установки помпы для СЖО на дискретных компонентах.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать на 3-5 см, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

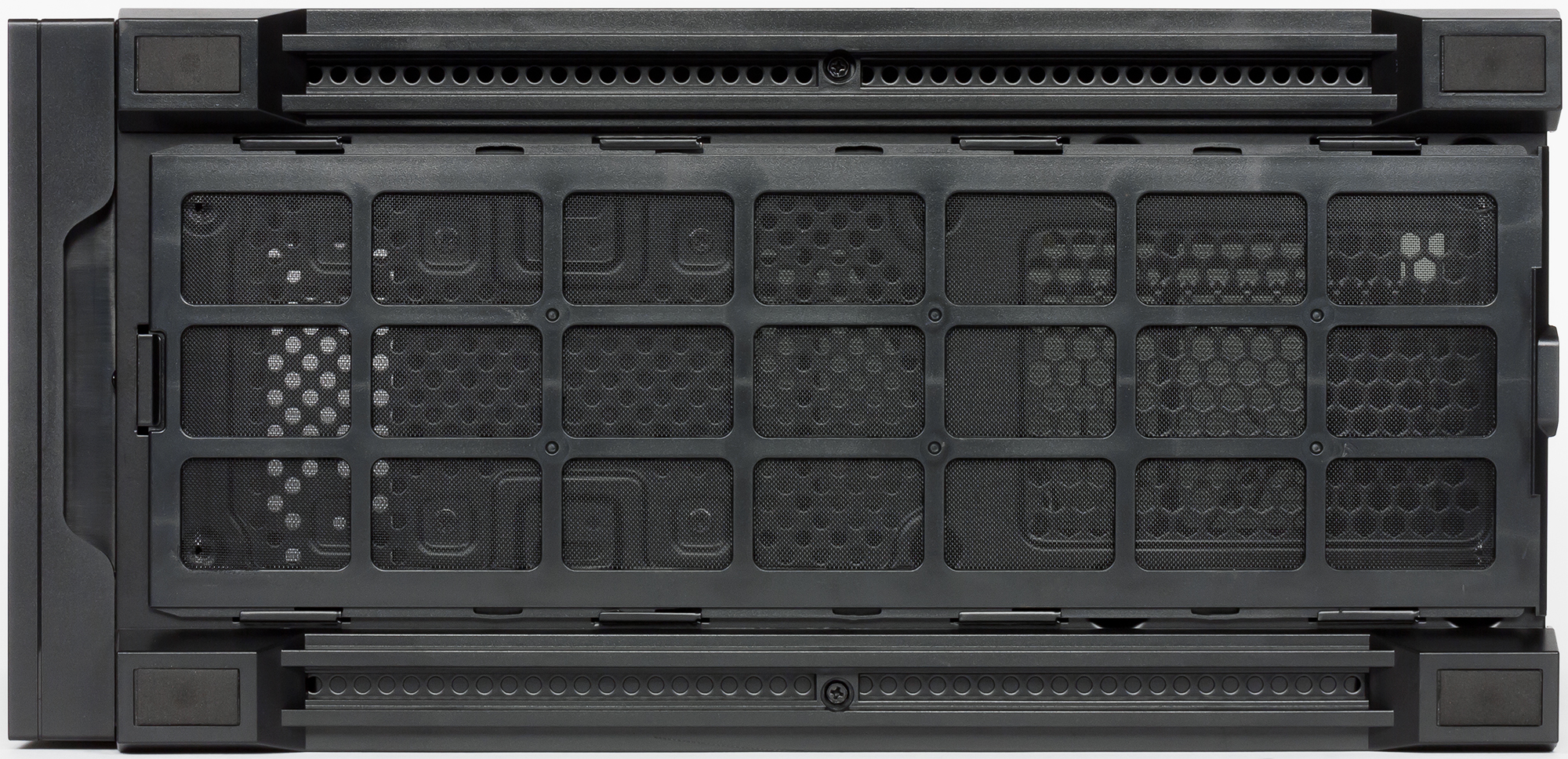

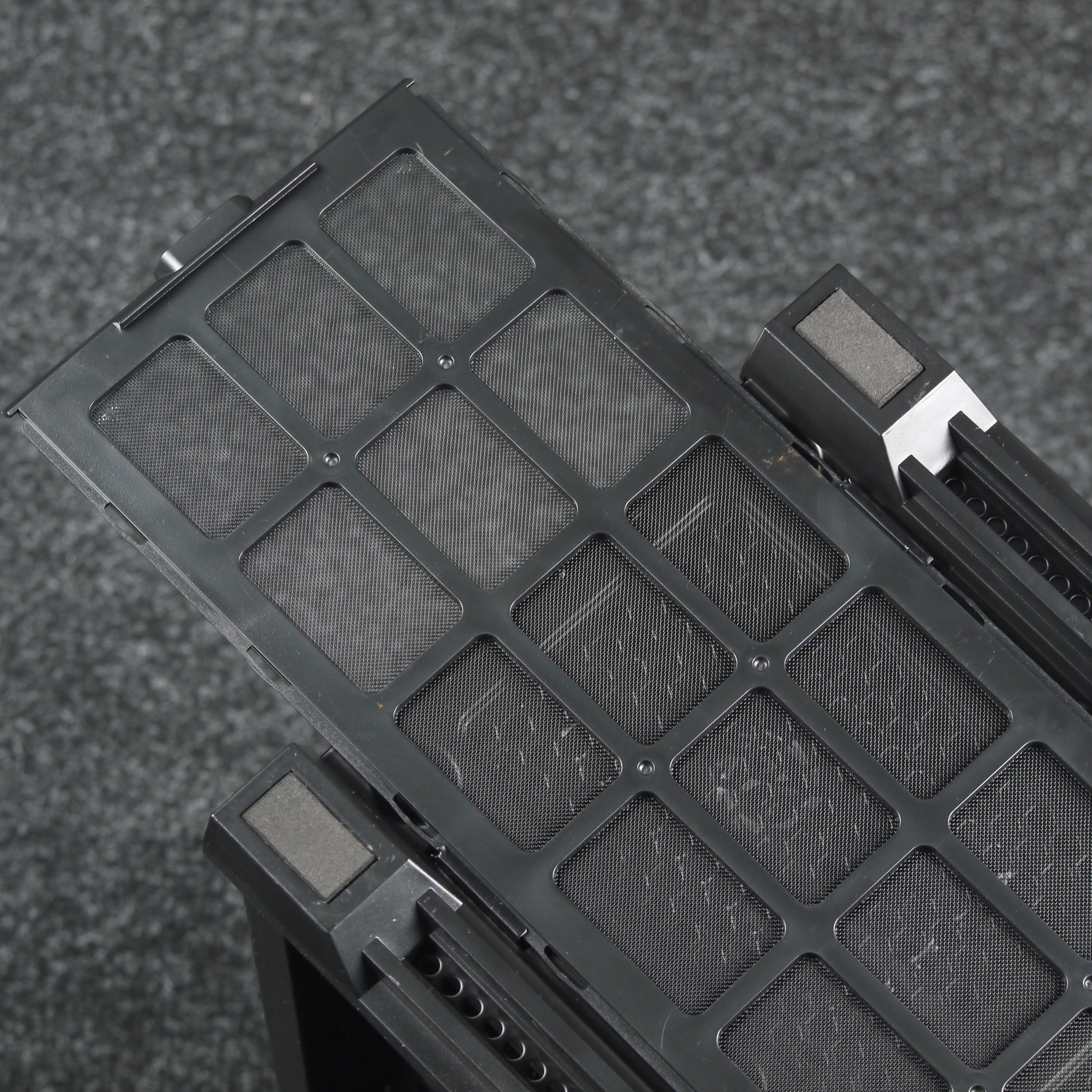

Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

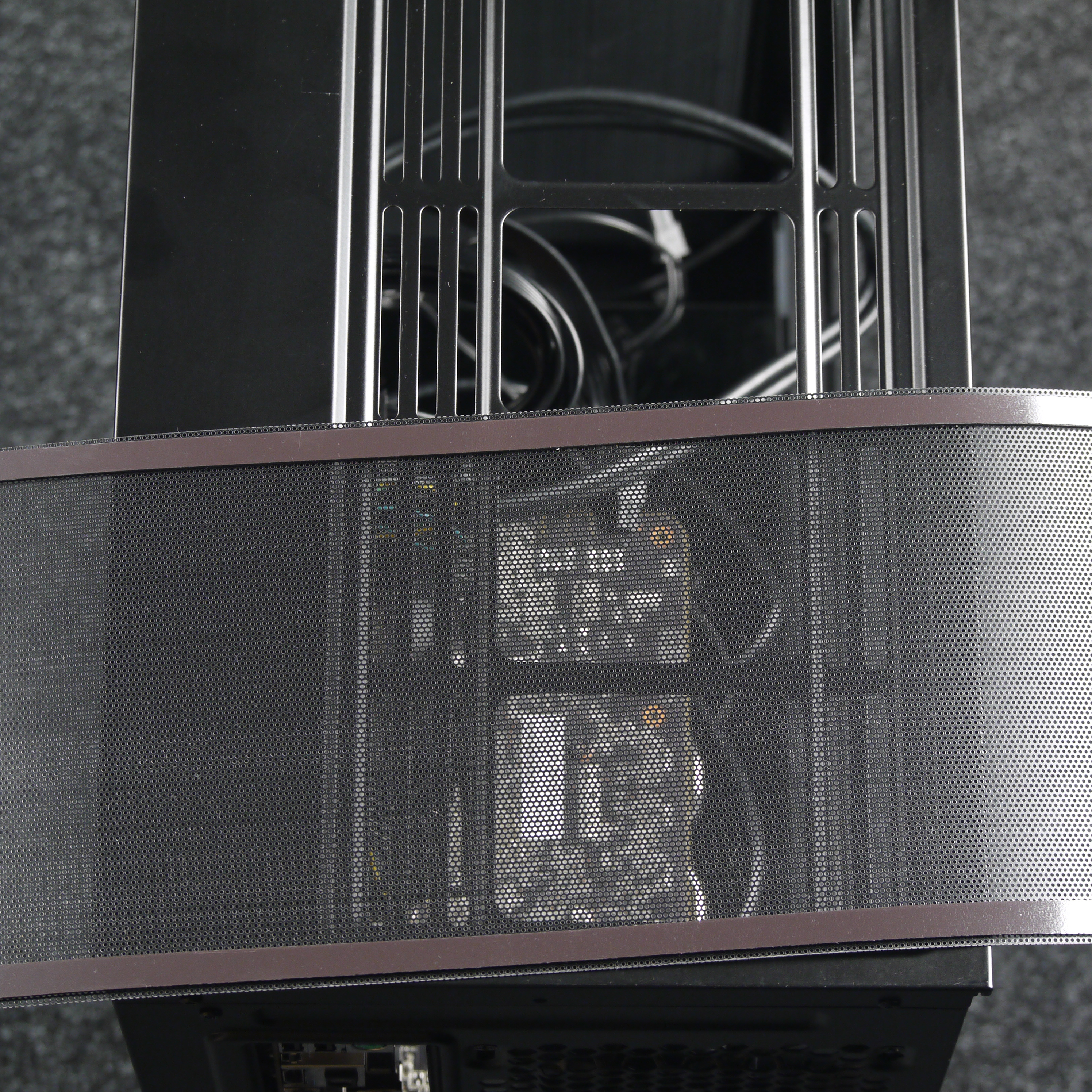

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

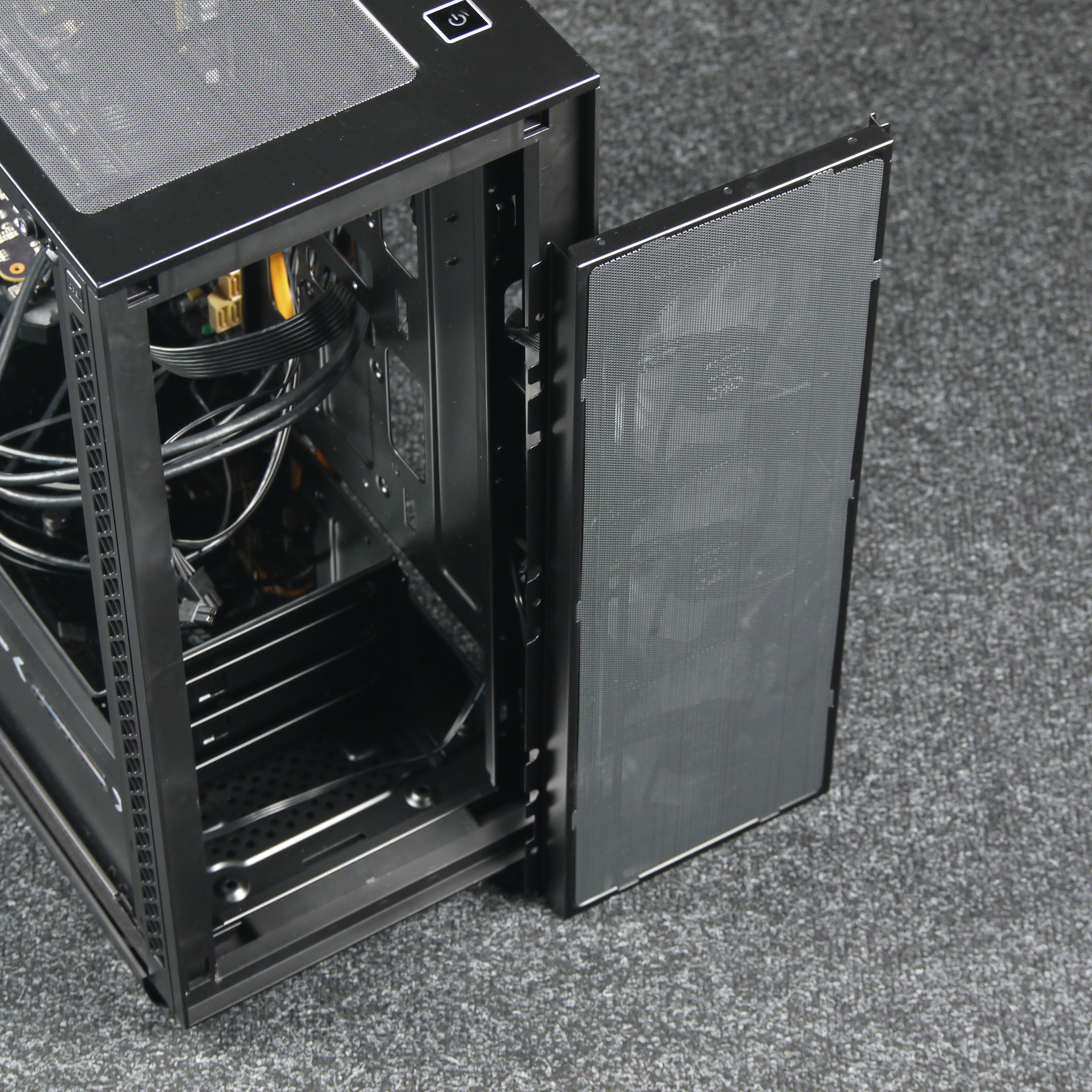

Спереди фильтр также есть, выполнен он из крупной сетки (штампованного пластикового листа), но крепление у него очень неудобное. Дело в том, что установлен он за вентиляторами, а не перед ними, поэтому нужно быть готовым к тому, что через некоторое время пространство между фильтром и вентиляторами покроется плотным слоем пыли. Фиксируется фильтр на съемном кронштейне для вентиляторов с внутренней стороны с помощью пазов и лепестков, то есть не очень надежно.

Конструкция

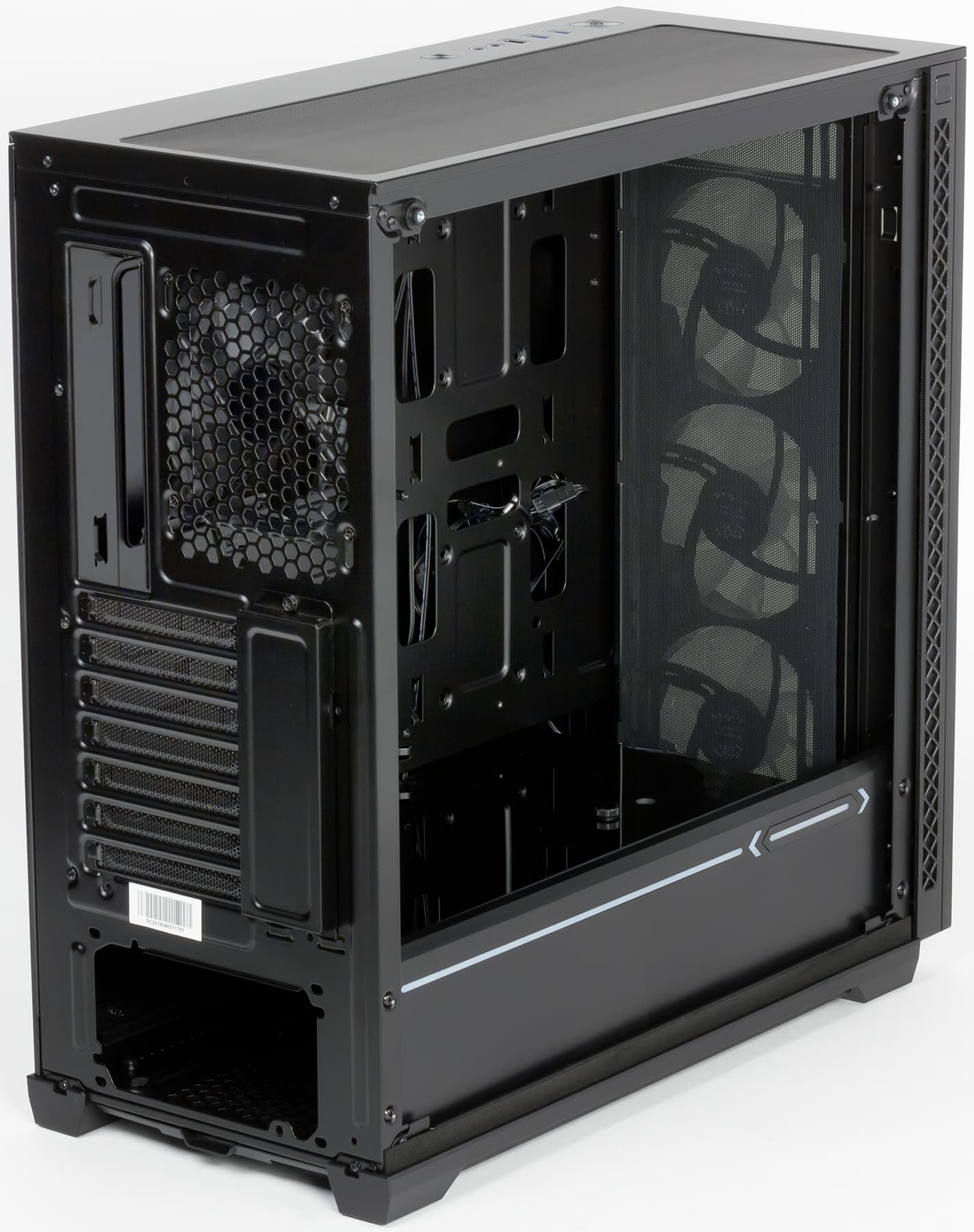

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла. Ее крепление — гильотинного типа, с фиксацией при помощи двух винтов с накатной головкой, находящихся в верхней части панели. С внутренней стороны винты имеют прокладки из резиноподобного материала.

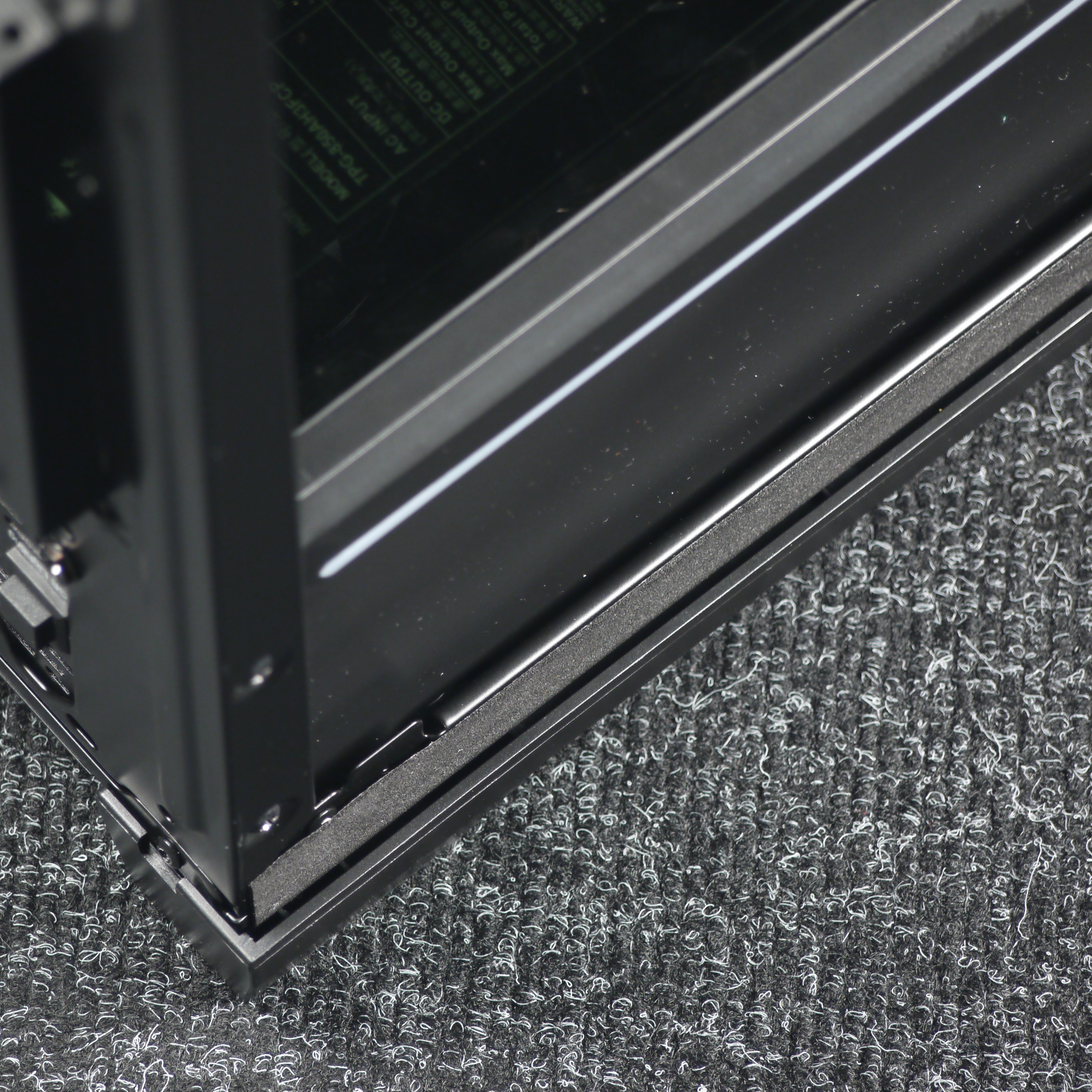

Снизу стенка вставляется в узкий паз, где установлен уплотнитель из вспененного материала. Попадать в паз нужно достаточно точно, что не очень удобно, но зато стенку можно устанавливать и в вертикальном положении корпуса.

Правая стенка имеет аналогичное крепление, но выполнена она из стали.

Передняя панель состоит из двух частей: пластикового основания и стеклянной накладки, которая извлекается при помощи кнопки, размещенной с левой стороны. Под стеклом находится кронштейн с вентиляторами, который прикручен к шасси корпуса.

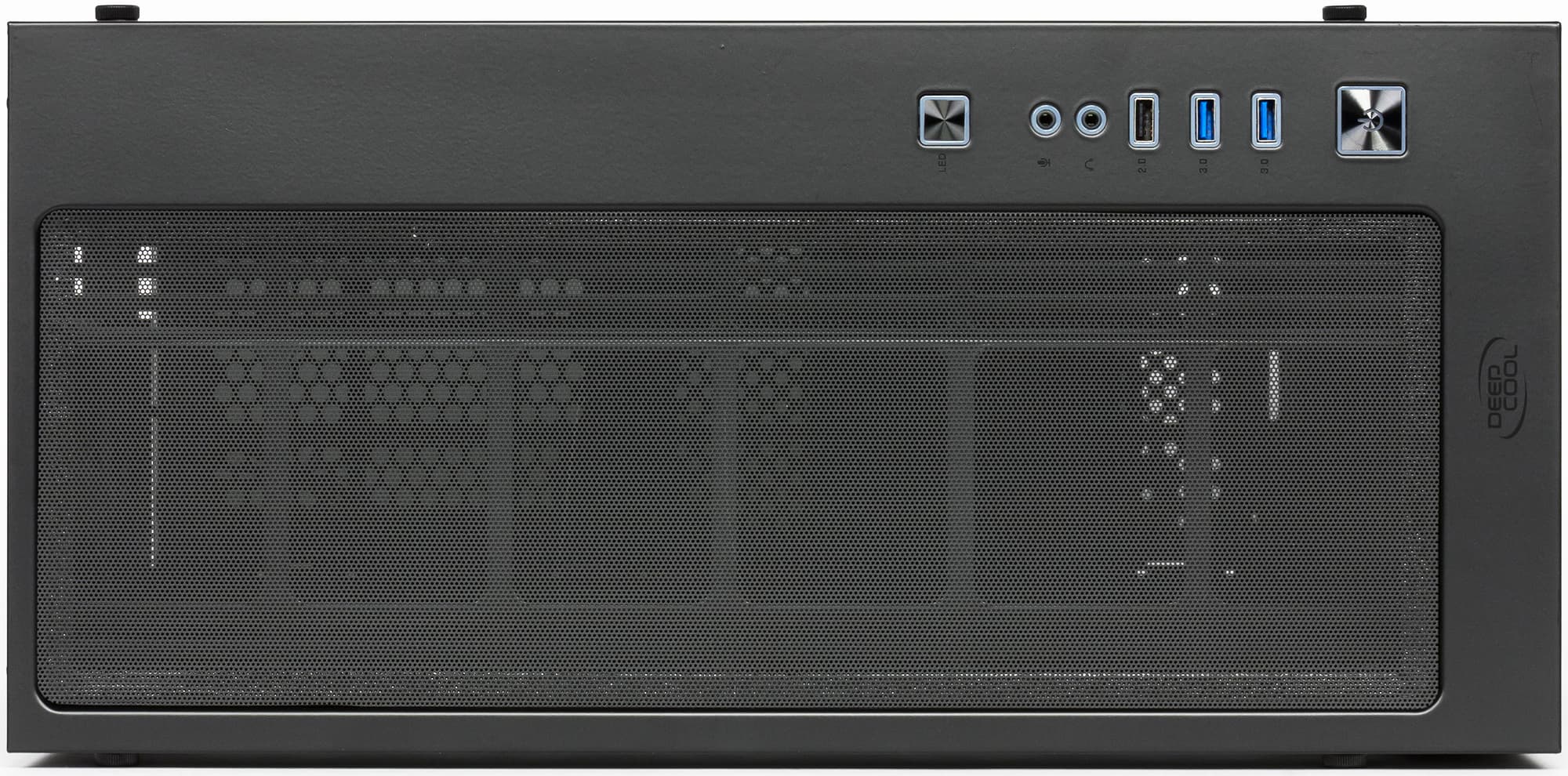

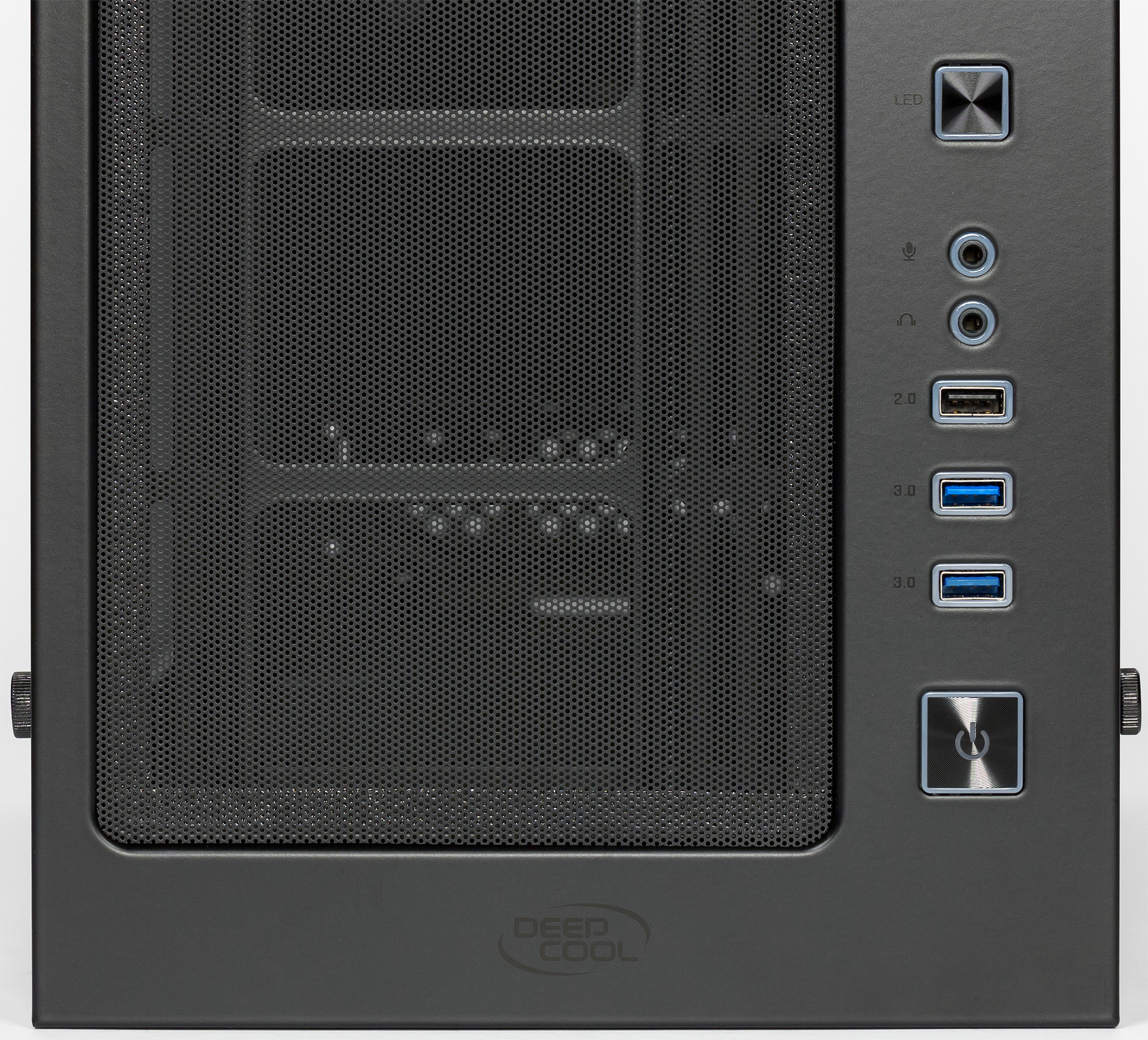

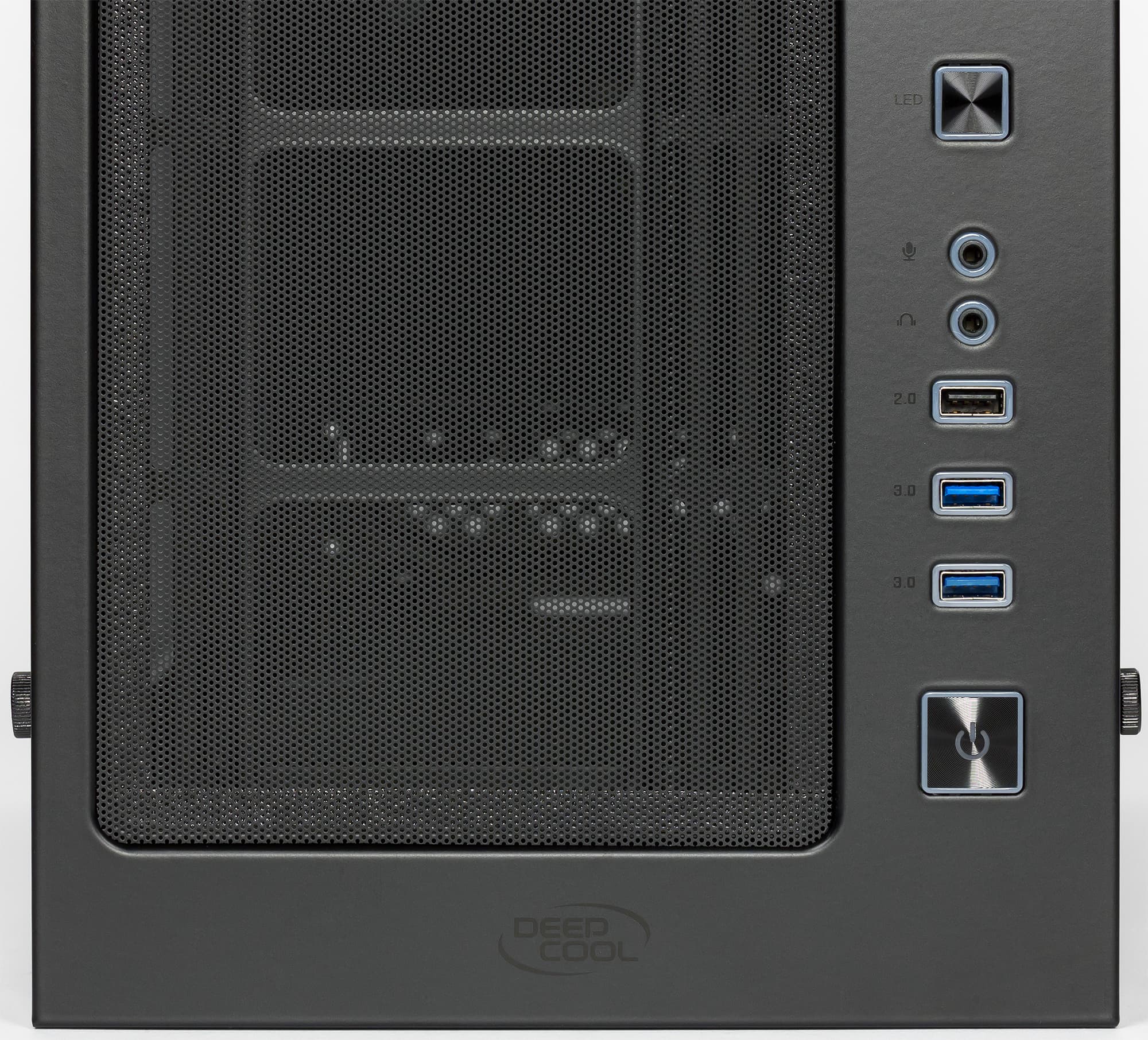

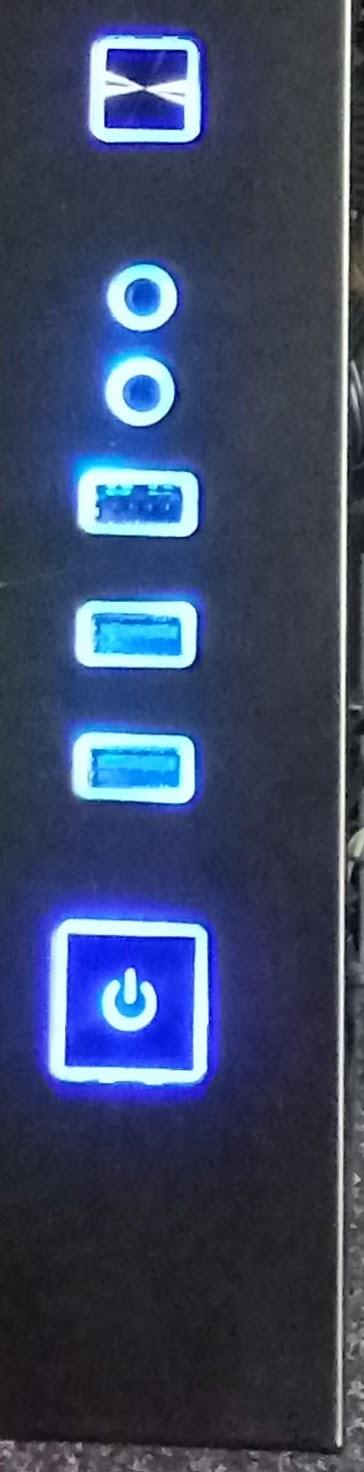

Порты ввода-вывода расположены на верхней панели и представлены минимальным набором: два порта USB 3.0, один порт USB 2.0 и два аудиоразъема (для наушников и микрофона). Расстояние между портами USB такое, что позволяет использовать как минимум пару широких устройств. Также тут присутствуют кнопка включения с опоясывающим индикатором питания и кнопка управления подсветкой с опоясывающим индикатором активности накопителей. Разъемы тут также имеют подсветку голубого цвета, причем работает она и в дежурном режиме.

Верхняя стенка у корпуса весьма оригинальная. Если снять фильтр, то перед нами предстает просто монтажная панель для установки компонентов системы охлаждения.

Базируется корпус на четырех пластиковых ножках с небольшими накладками из резиноподобного материала.

Накопители

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину. Корзина в данном случае смонтирована при помощи винтового крепления, ее можно снять или немного передвинуть ближе к передней стенке шасси.

В корзине для накопителей предусмотрены два быстросъемных металлических контейнера в виде П-образных пластин. Контейнеры дополнительно фиксируются винтами с накатной головкой. В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. Крепление в обоих случаях производится винтами со стороны дна. Амортизирующие элементы тут представлены кругами из вспененного материала, но рассчитаны они исключительно на накопитель типоразмера 3,5 дюйма.

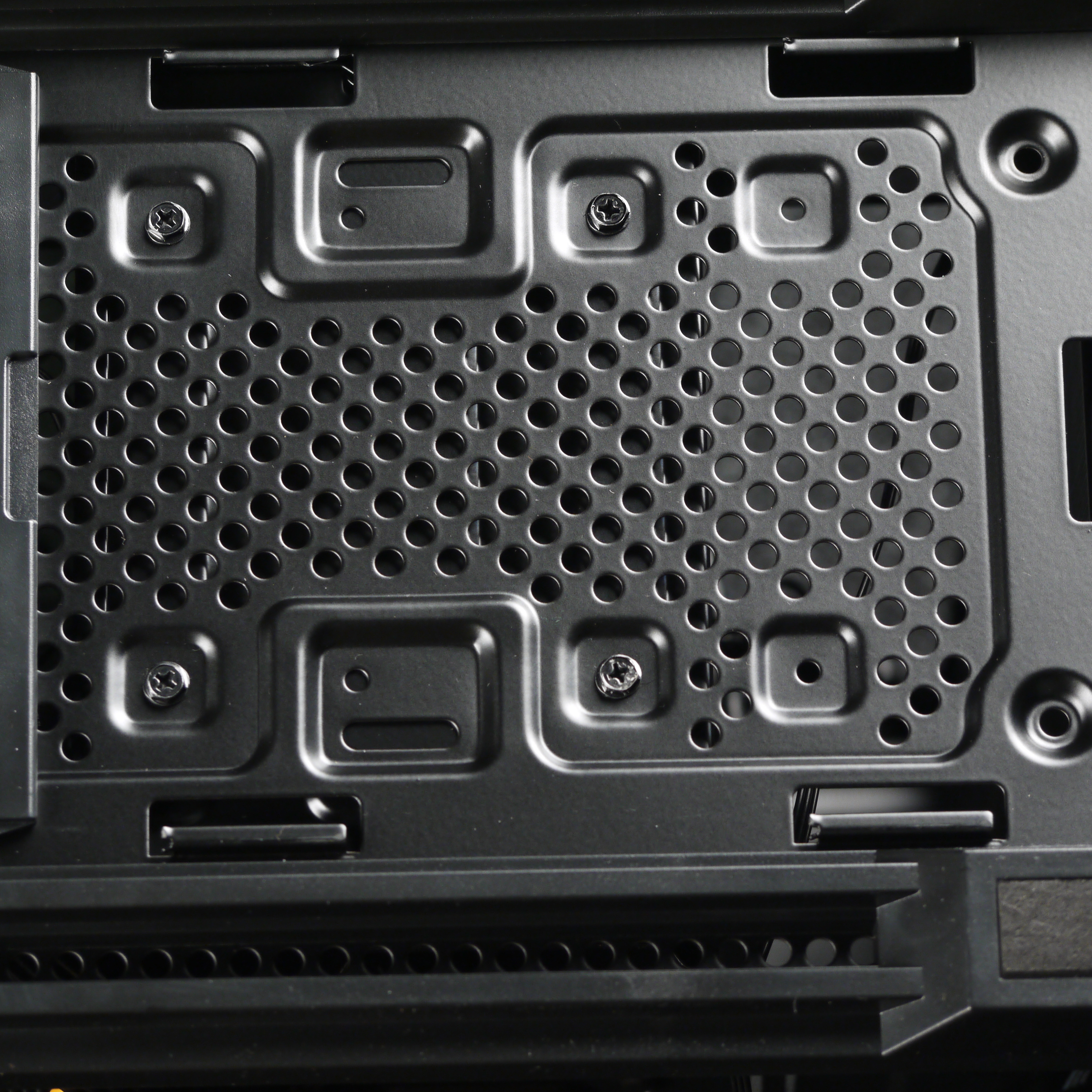

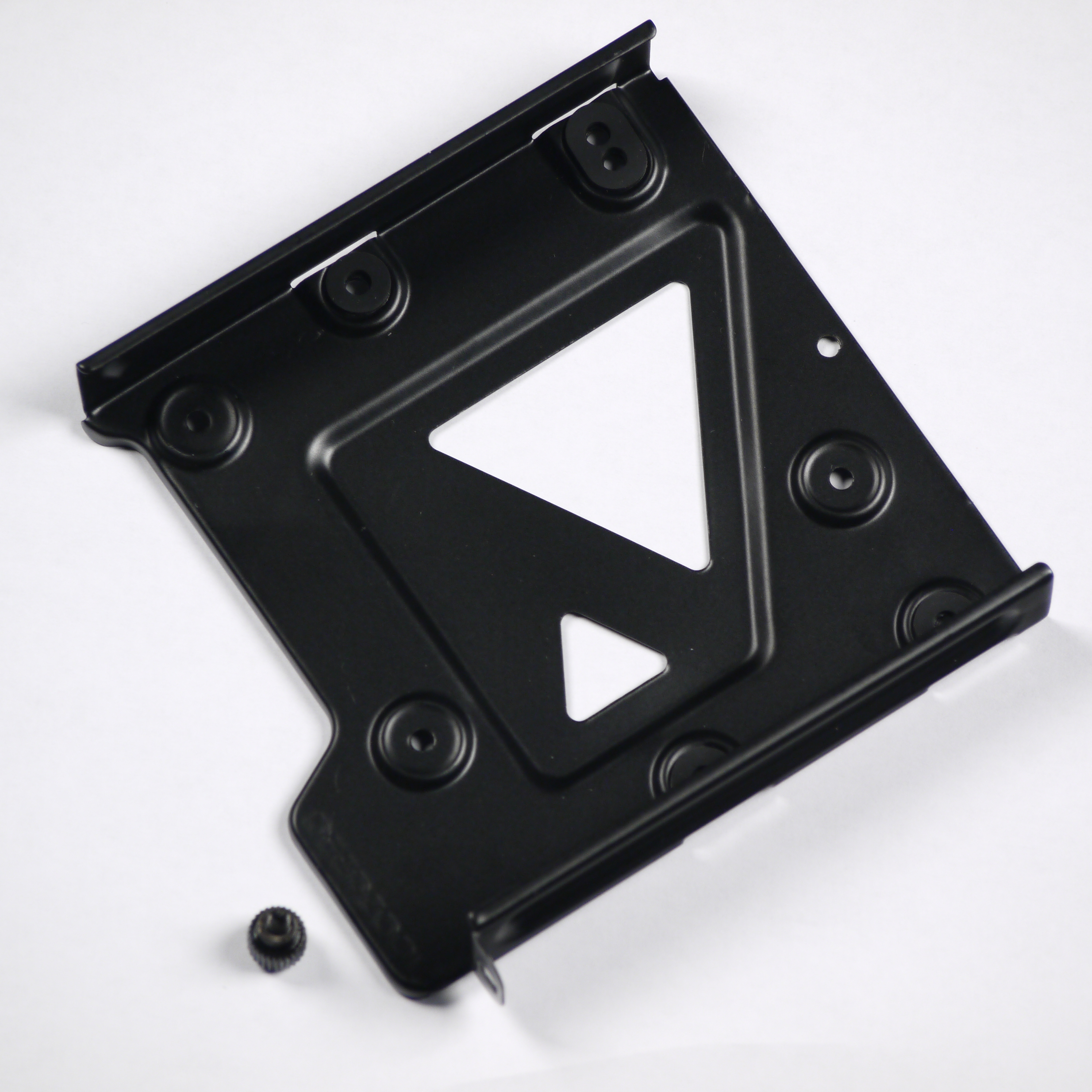

Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера в виде пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выштамповки. Контейнеры дополнительно фиксируются винтами с накатной головкой.

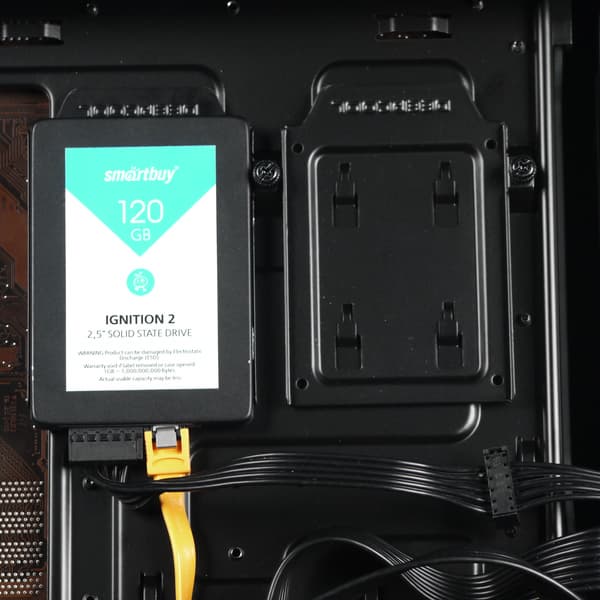

Для накопителя формата 2,5″ предусмотрены два посадочных места на обратной стороне основания для системной платы около передней стенки шасси. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны дна сквозь основание для системной платы (с лицевой стороны).

Всего тут можно установить шесть накопителей формата 2,5 дюйма или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории, да и не только для него.

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 6
Количество накопителей в передней корзине 2
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 4×2,5″

Сборка системного блока

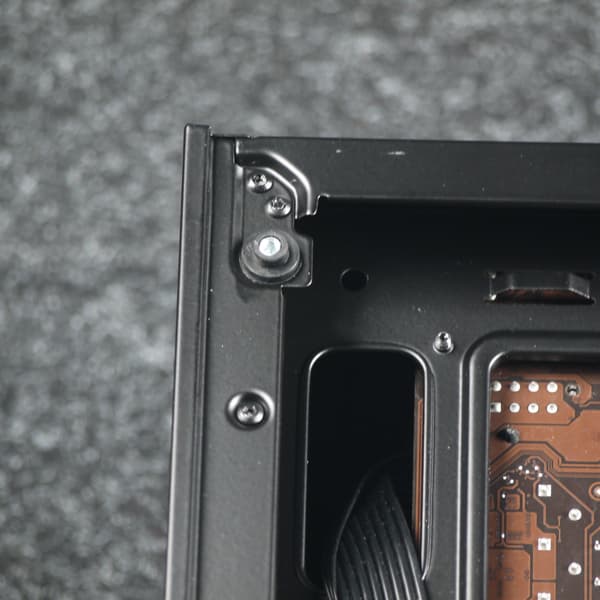

Обе стенки фиксируются при помощи двух винтов с накатной головкой, которые вкручиваются с лицевой стороны панели через сквозное отверстие. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.

После откручивания винтов стенка не отваливается сама собой — для извлечения ее нужно немного отклонить по вертикали, чтобы можно было захватить ее пальцами. В нижней части шасси имеется паз, который предназначен для размещения стенки в установленном положении, что позволило отказаться от нижней пары винтов. В случае прозрачной стенки в пазу имеется уплотняющая вставка из вспененного материала, поэтому стенка встает туда очень плотно.

Сборку лучше начать с установки блока питания и прокладки проводов для подключения системной платы.

При установке БП можно пойти двумя путями: разбирать кожух или просунуть БП через отверстие с правой стороны между основанием для системной платы и дном. Второй вариант применим, если БП имеет стандартные размеры и у него не очень много проводов. В противном случае придется воспользоваться первым вариантом. Для этого нужно открутить винт с накатной головкой, удерживающий стеклянную крышку кожуха, и снять ее, после чего открутить четыре винта по краям боковой крышки и сдвинуть ее вверх или снять полностью. Стоит уточнить, что удобство манипулирования боковой крышкой не очень высокое, так как для ее перемещения приходится искать специальную трассу, что занимает определенное время.

После того, как кожух разобран, БП вполне стандартно устанавливается с левой стороны и фиксируется четырьмя винтами. Потом кожух собирается в обратной последовательности.

Корпус предусматривает установку блоков питания стандартных размеров: производитель заявляет возможность установки блока питания размером до 200 мм включительно. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 180 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 170
Глубина отсека системной платы 185
Глубина отсека для прокладки проводов 30
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 45
Расстояние от платы до верхней стенки шасси 45
Длина основной видеокарты 405
Длина дополнительной видеокарты 405
Длина блока питания 200
Ширина системной платы 330

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов полноразмерной платы формата ATX шириной 244 мм.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 185 мм.

Наши измерения Корпус Шасси
Длина, мм 484 438
Ширина, мм 233 212
Высота, мм 492 470
Масса, кг 9

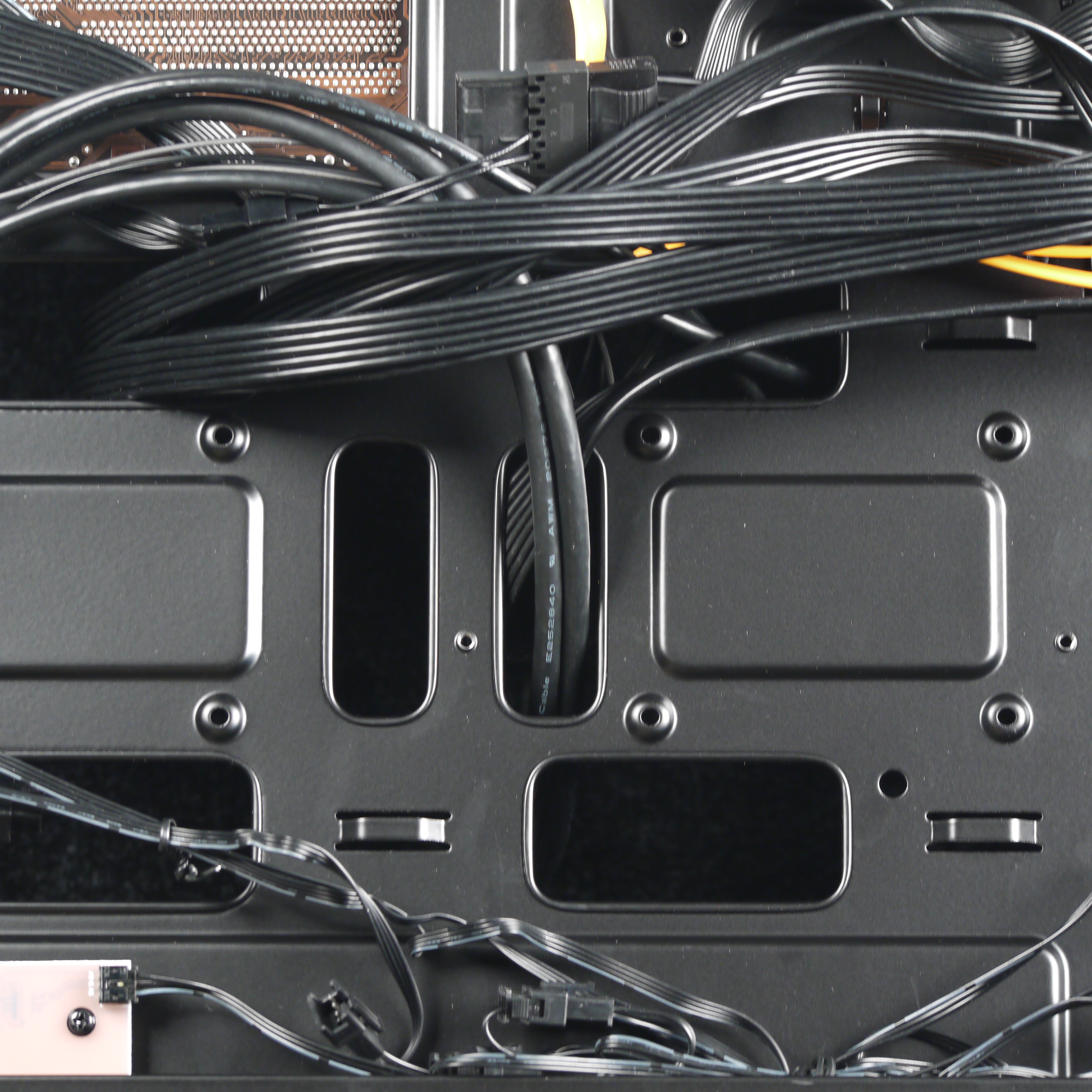

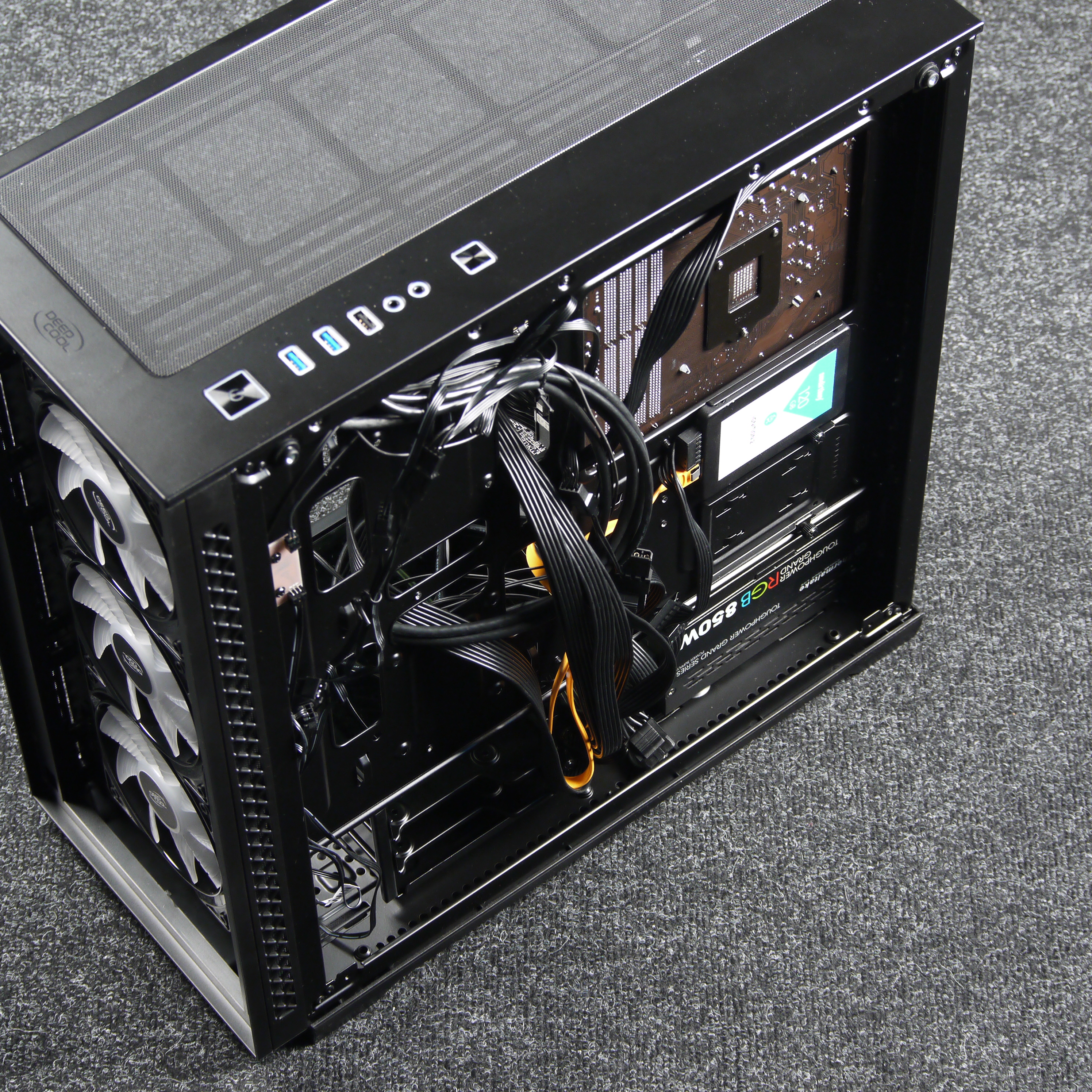

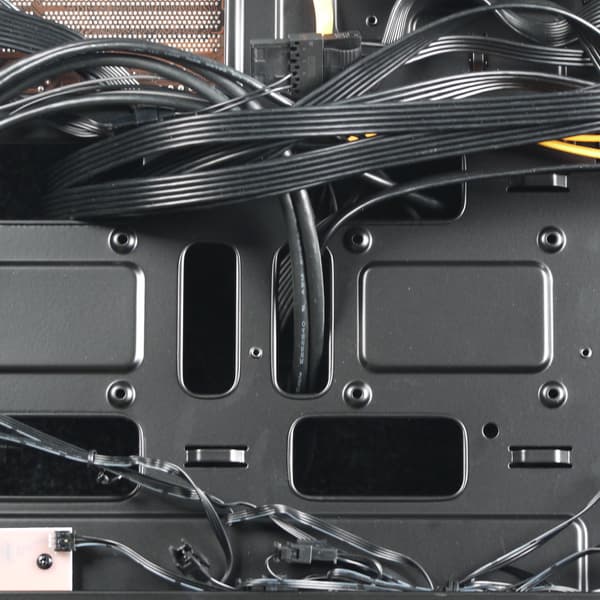

Глубина отсека для прокладки проводов составляет около 30 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. Лепестковые мембраны в монтажных отверстиях отсутствуют.

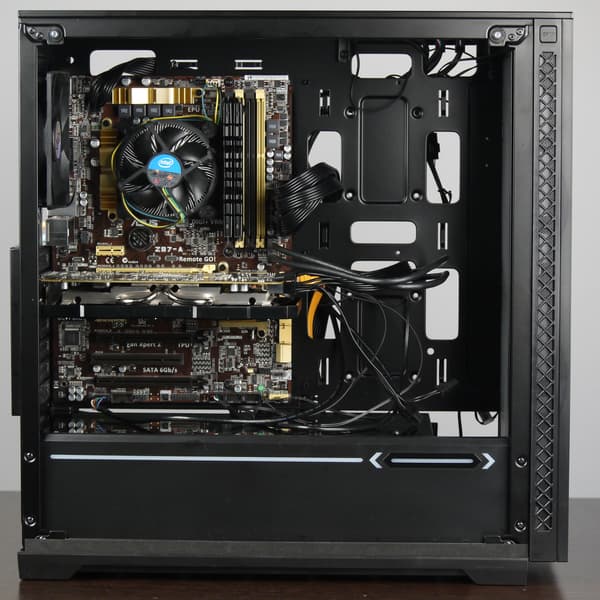

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 38 сантиметров (и даже больше, если объем корпуса между системной платой и передней стенкой шасси ничем не занят).

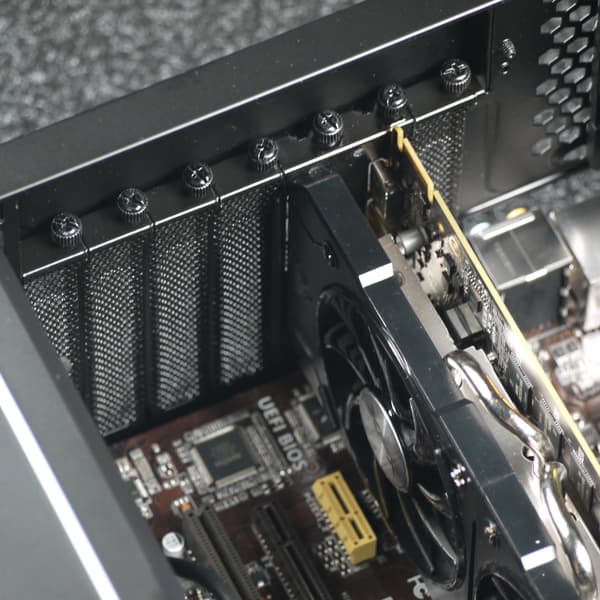

Система фиксации тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией и общей декоративной накладкой, которая фиксируется одним винтом под крестовую отвертку. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

Стоит отметить, что откручивать эти винты можно и изнутри, но для этого потребуется отвертка — как минимум, в первый раз. И этот процесс тут не очень удобен, потому что над панелью с винтами нависает угловой элемент шасси, в итоге вставить отвертку вертикально не представляется возможным, а если вставлять отвертку под достаточно большим углом, это затрудняет процесс сборки. Винт, конечно, рано или поздно открутится, но усилий для этого будет затрачено больше, чем обычно. И все же, такая возможность имеется.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.

Акустическая эргономика

В ходе измерения уровня шума все комплектные вентиляторы управлялись путем изменения питающего напряжения. Это позволило одновременно синхронизировать все вентиляторы и сделать выводы о диапазоне шума при функционировании системы вентиляции корпуса.

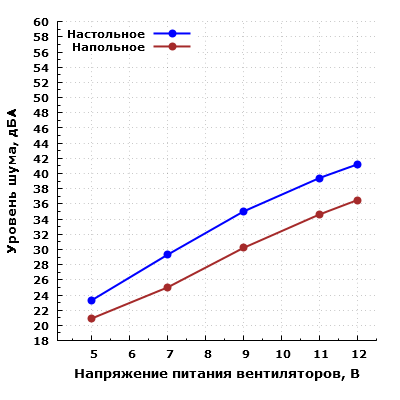

Уровень шума системы охлаждения изменяется от 23,3 до 41,2 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В уровень шума находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29,3 дБА) до повышенного (39,4 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Ослабление уровня шума передней панелью составляет около 7,4 дБА с расстояния 0,35 метра, что является показателем выше среднего для сплошных панелей.

Итоги

Сложно сказать, заинтересует ли Deepcool Matrexx 70 энтузиастов, но судя по процессу сборки, корпус явно для тех, кто любит и умет крутить винты. Также стоит отметить, что для регулярного технического обслуживания корпуса придется каждый раз извлекать кронштейн с вентиляторами, так как фильтр находится с его внутренней стороны. Просто собрать систему и не трогать ее тут не получится.

В целом конструкция корпуса излишне усложнена, но при этом в комплекте отсутствует даже простейший контроллер вентиляторов, а сами вентиляторы установлены разных типов, что не очень удобно.

Deepcool Matrexx 70 представляет собой решение бюджетного уровня, хотя откровенно дешевым его назвать нельзя. Из особенностей можно отметить наличие боковой стенки и передней панели из стекла, а также комплектацию корпуса четырьмя вентиляторами с полнофункциональной ARGB-подсветкой, что в случае корпусов подобной стоимости встречается весьма редко. Система подсветки предусматривает не только ручное, но и программное управление от системной платы.

Продукт получился достаточно нишевый — для тех, кому требуются большие габариты, прозрачная стенка, RGB-подсветка и возможность установить большое количество вентиляторов.

С другой стороны, цена данной модели вполне гуманная, и с большой вероятностью он найдет своих покупателей, несмотря на имеющиеся особенности и недостатки.

В заключение предлагаем посмотреть Live-видео о корпусе Deepcool Matrexx 70:
