Выбираем лучшие видеокарты — в целом и отдельно по ценовым сегментам — исходя из тестов производительности под Windows 10 и текущих рыночных цен. Чтобы результаты были прозрачными по всему списку ускорителей, тестирование проводим в одинаковых условиях настроек на максимально возможное качество 3D-графики в играх.
Октябрь 2019 года
Абсолютный лидер по соотношению цены и возможностей
Лучшее семейство 3D-ускорителей: Radeon RX 5700

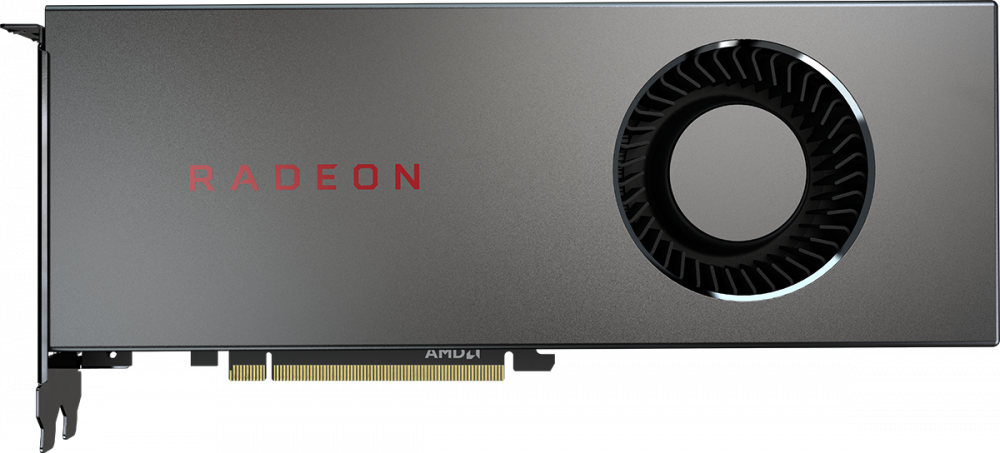

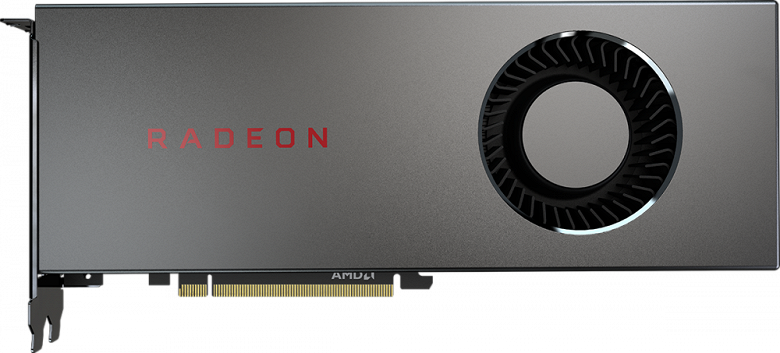

Лучшая видеокарта: ASRock Radeon RX 5700 8G
Ускоритель Radeon RX 5700 впервые попал в наш список тестовых карт — и сразу же на вершину рейтинга. Еще в базовом материале мы отмечали потрясающую сбалансированность этого ускорителя, поддерживающего многие современные 3D-технологии. Radeon RX 5700 находится на уровне несколько выше среднего и способен полностью удовлетворить потребности игроков в максимальном качестве графики в играх в разрешении 2.5К (2560×1440). Более того, в ряде игр эта видеокарта способна обеспечить хорошую производительность и в разрешении 4К без снижения настроек графики.
Выбранная карта ASRock представляет собой копию референс-карты AMD, имеет два актуальных типа видеовыходов (один HDMI 2.0 и три DP 1.3), относительно компактные размеры и двухслотовую толщину. Карта позволяет работать одновременно с 4 мониторами. Есть и минус — шумная система охлаждения. Однако предложить в качестве альтернативы нереференсные карты Radeon RX 5700 затруднительно, ибо они сильно дороже. Пусть каждый пользователь сам для себя решит, важнее ли ему более низкая цена или шум кулера.
Ценовой диапазон: 55 000 рублей и выше
Лучшее семейство 3D-ускорителей: GeForce RTX 2080 Ti

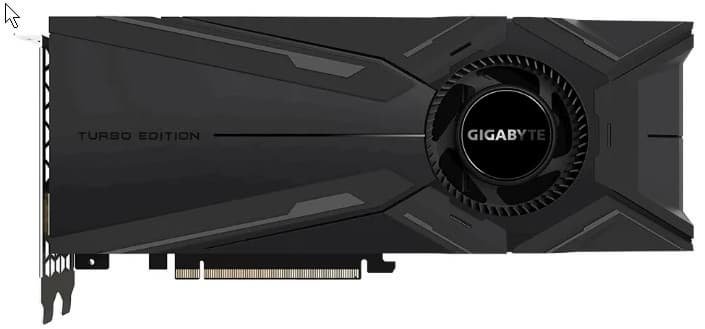

Лучшая видеокарта: Gigabyte GeForce RTX 2080 Ti Turbo 11G
Вот уже более года этот ускоритель премиального класса фигурирует у нас в тестах, и в своем ценовом сегменте у него по-прежнему нет конкурентов. GeForce RTX 2080 Ti — это однозначно разрешение 4К и самые высокие настройки в играх. Причем во всех! Возникавшая когда-то проблема с сильным падением скорости при включении трассировки лучей уже исправлена новыми версиями драйверов и патчами игр. В целом ускорители GeForce RTX принесли в мир игр технологии аппаратного обсчета трассировки лучей и метод антиалиасинга с помощью «умных» тензорных ядер.
Конкретный ускоритель Gigabyte имеет относительно тихий кулер (за шумом относительно мощного ПК эту видеокарту можно и не услышать) и относительно небольшие размеры (это даже нетипично для столь мощных видеокарт, — обычно они занимают три слота в системном блоке и имеют длину более 30 см). Видеовыходы у карты: 3 DP и 1 HDMI (практически все карты GeForce RTX не имеют выходов DVI). Поддерживается одновременный вывод картинки на 4 монитора.
Ценовой диапазон: 40 000 — 54 999 рублей
Лучшее семейство 3D-ускорителей: GeForce RTX 2080
Лучшая видеокарта: Asus GeForce RTX 2080 Dual OC
Точно так же уже около года у нас в тестах участвует RTX 2080. Это тоже топовый, можно даже сказать премиальный ускоритель, который обеспечивает безусловный комфорт во всех играх в разрешении 2560×1440 на максимальных настройках качества, а многие игры пойдут без снижения настроек и в разрешении 4К. По поддержке технологий 3D-графики все полностью аналогично тому, что умеет RTX 2080 Ti.
Конкретный ускоритель Asus укомплектован весьма эффективным кулером (с которым карта занимает три слота в системном блоке) и имеет по два выхода DP и HDMI, а также один DVI (Dual-Link), но картинку все равно можно выводить одновременно только на четыре монитора.
Ценовой диапазон: 25 000 — 39 999 рублей
Лучшее семейство 3D-ускорителей: GeForce RTX 2060 Super

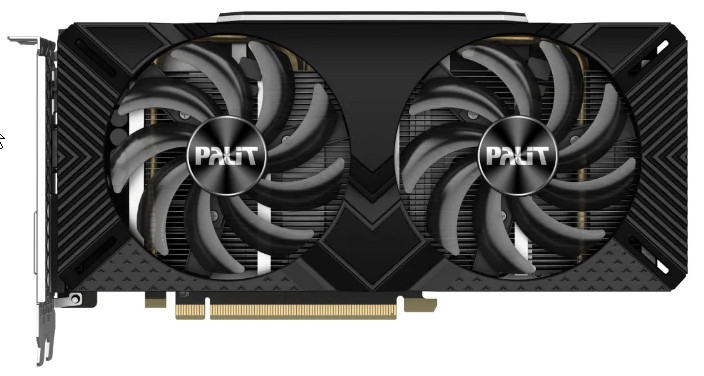

Лучшая видеокарта: Palit GeForce RTX 2060 Super Dual
Новый ускоритель уровня выше среднего на основе GeForce RTX 2060 Super по производительности обошел своего старшего собрата RTX 2070. Он ориентирован на разрешения 2560×1440 и 1920×1080(1200): бо́льшая часть игр на максимальных настройках графики будут отлично работать в разрешении 2,5К, лишь некоторые потребуют снижения либо настроек, либо разрешения до Full HD. 4К — не для этого ускорителя, если вас интересует идеальная картинка. Впрочем, со средними настройками графики во многие игры можно будет играть и в этом разрешении.
Конкретная видеокарта Palit имеет относительно небольшую длину (около 24 см) и занимает два слота (около 4 см толщины). Кулер довольно тихий и очень эффективный. Сопрягается с мониторами через 1 HDMI, 1 DP и 1 DVI, одновременно можно подключить 3 монитора.
Ценовой диапазон: 10 000 — 24 999 рублей
Лучшее семейство 3D-ускорителей: GeForce GTX 1660

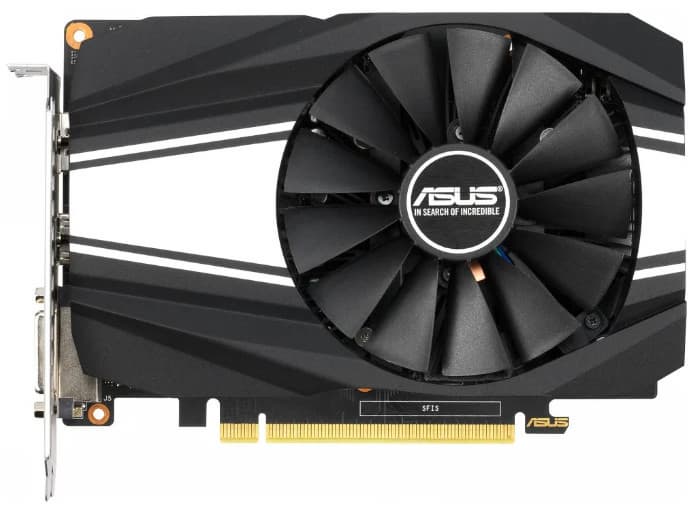

Лучшая видеокарта: Asus GeForce GTX 1660 Phoenix OC
Почти полгода назад появился прекрасно сбалансированный GTX 1660 Ti, который стал лидером рейтинга в своем сегменте. Однако к сегодняшнему дню его обошел младший собрат — GTX 1660. Предназначен этот продукт для самого популярного разрешения Full HD, в котором он способен показать хорошую производительность при максимальных настройках графики (разве что в ряде игр типа Metro Exodus и Shadow of the Tomb Raider даже в Full HD скорость на максимальных настройках будет недостаточной). А вот в 2.5К играбельность на таких настройках уже вряд ли будет приемлемой.
Конкретная карта Asus имеет видеовыходы HDMI 2.0, DP 1.3 и DVI, весьма тихую систему охлаждения, очень компактные размеры и двухслотовую ширину. Карта позволяет работать одновременно с 3 мониторами.
Ценовой диапазон: ниже 10 000 рублей
Лучшее семейство 3D-ускорителей: GeForce GTX 1650

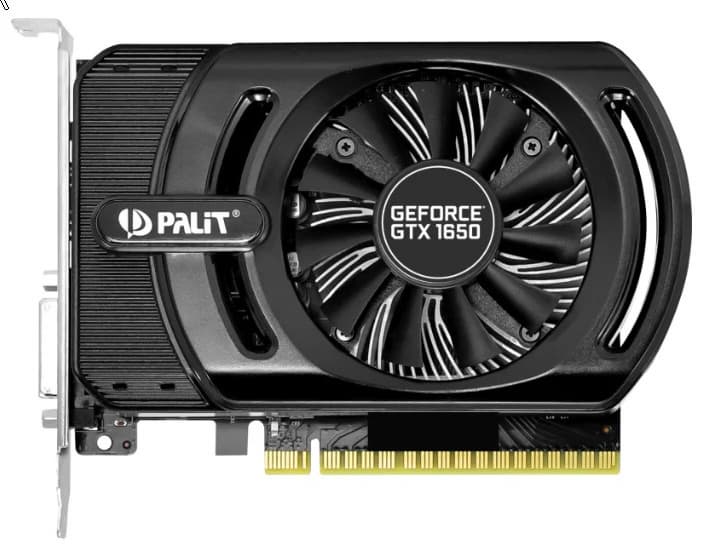

Лучшая видеокарта: Palit GeForce GTX 1650 StormX
С картами из бюджетного сегмента можно забыть как про максимальные настройки графики в играх (ну, кроме нескольких не самых требовательных игр типа Wolfenstein II, где GTX 1650 в Full HD выдает приемлемую производительность на максимуме настроек), так и про высокие разрешения. В целом, в Full HD приемлемый комфорт можно получить только со средними настройками качества графики, а подчас потребуется снижать и разрешение.
Конкретная карта Palit имеет компактные размеры, занимает 2 слота в корпусе ПК. Кулер очень тихий. Ускоритель имеет всего два видеовыхода (HDMI и DVI), можно использовать их одновременно.
Выбор карты для конкретного разрешения
Теперь пройдемся по разрешениям без учета ценового фактора. Чистая производительность.
Лучший ускоритель для разрешения 4К (при максимальном качестве графики) — GeForce RTX 2080 Ti, обеспечивающий высокий уровень комфорта во всех играх. Следом за ним идут GeForce RTX 2080 Super и GeForce RTX 2080, также обеспечивающие хорошую играбельность в 4К. Затем идет Radeon VII, который способен выдать приемлемую играбельность в 4К только с рядом исключений, но отличную производительность в 2.5К. Для разрешения 2.5К (2560×1440) при максимальном качестве картинки подойдут GeForce RTX 2070 Super/2070/2060 Super, Radeon RX Vega 64, а также Radeon RX 5700 XT (при этом в ряде игр RTX 2070 Super может легко замахнуться и на 4К). Если пользователь согласен понизить уровень качества, то для такого разрешения годятся и Radeon RX 590 с GeForce GTX 1660 Ti, которые к тому же отлично справятся с Full HD (или 1920×1200) на максимальных настройках. Менее производительные карты уже не тянут разрешение Full HD при максимальном качестве, а значит, придется понижать качество картинки.
Как мы тестировали видеокарты
Условия тестирования
- Компьютер на базе процессора Intel Core i9-9900K (Socket LGA1151v2):
- процессор Intel Core i9-9900K (разгон 5,0 ГГц по всем ядрам);
- СО Corsair H115i RGB Platinum 280 ;
- системная плата Gigabyte Z390 Aorus Xtreme на чипсете Intel Z390;
- оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц) ;
- SSD Intel 760p NVMe 1 ТБ PCI-E;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3;
- блок питания Corsair AX1600i (1600 Вт);
- корпус Thermaltake Versa J24;
- операционная система Windows 10 Pro 64-битная; DirectX 12 (v.1903);
- телевизор LG 43UK6750 (43″ 4K HDR);
- драйверы AMD версии 19.9.2;
- драйверы Nvidia версии 436.30;
- VSync отключен.
Во всех играх использовалось максимальное качество графики в настройках.
- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

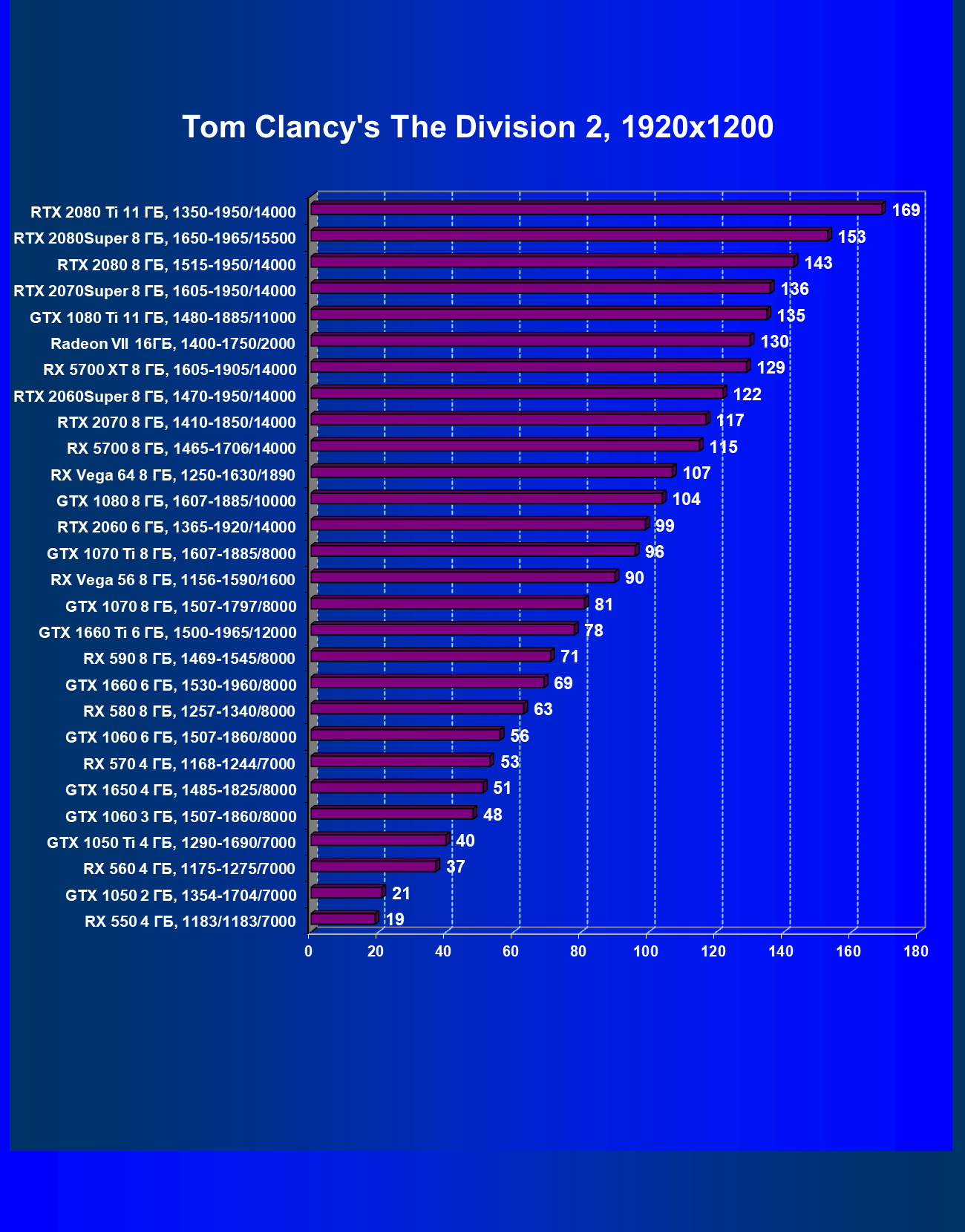

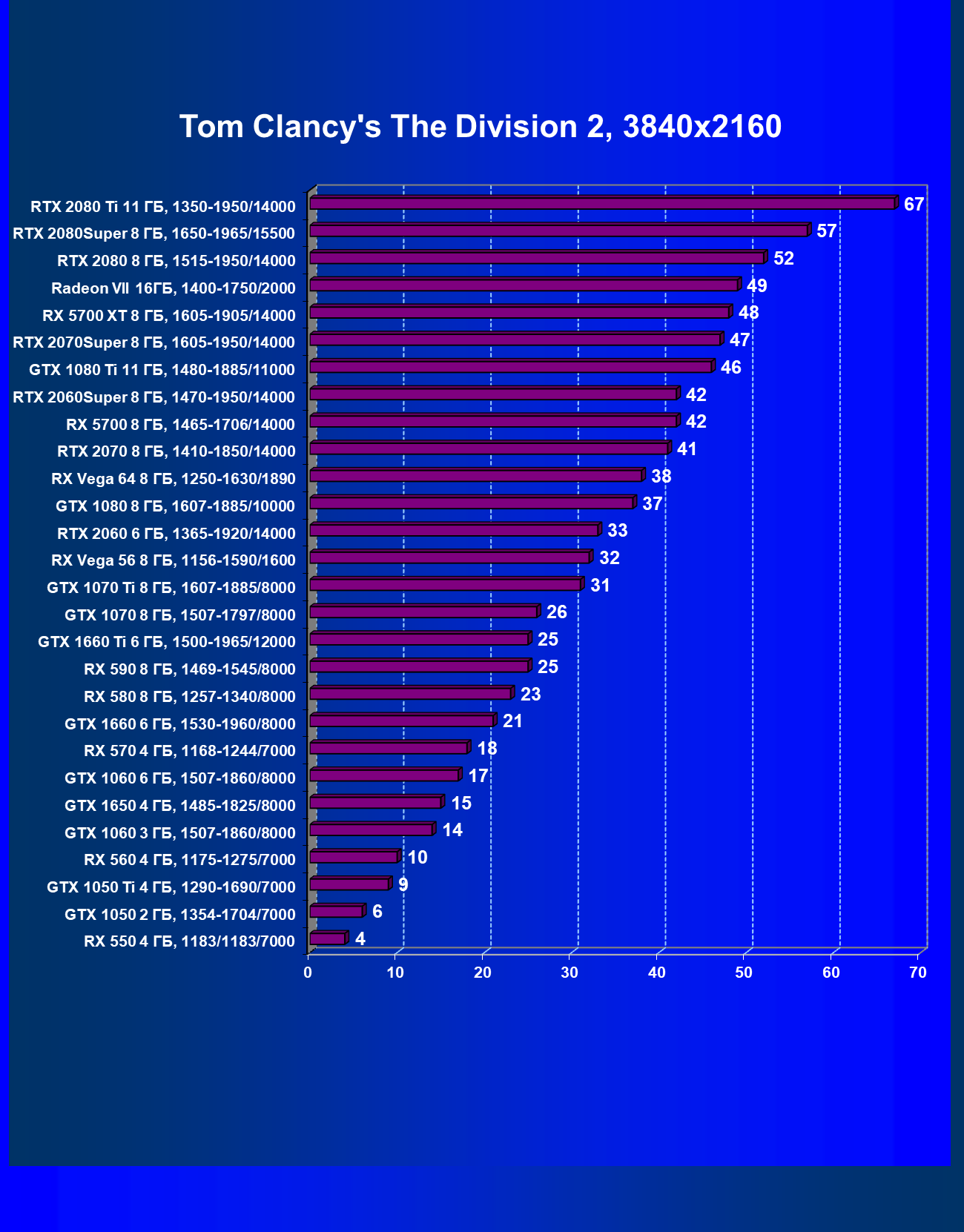

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

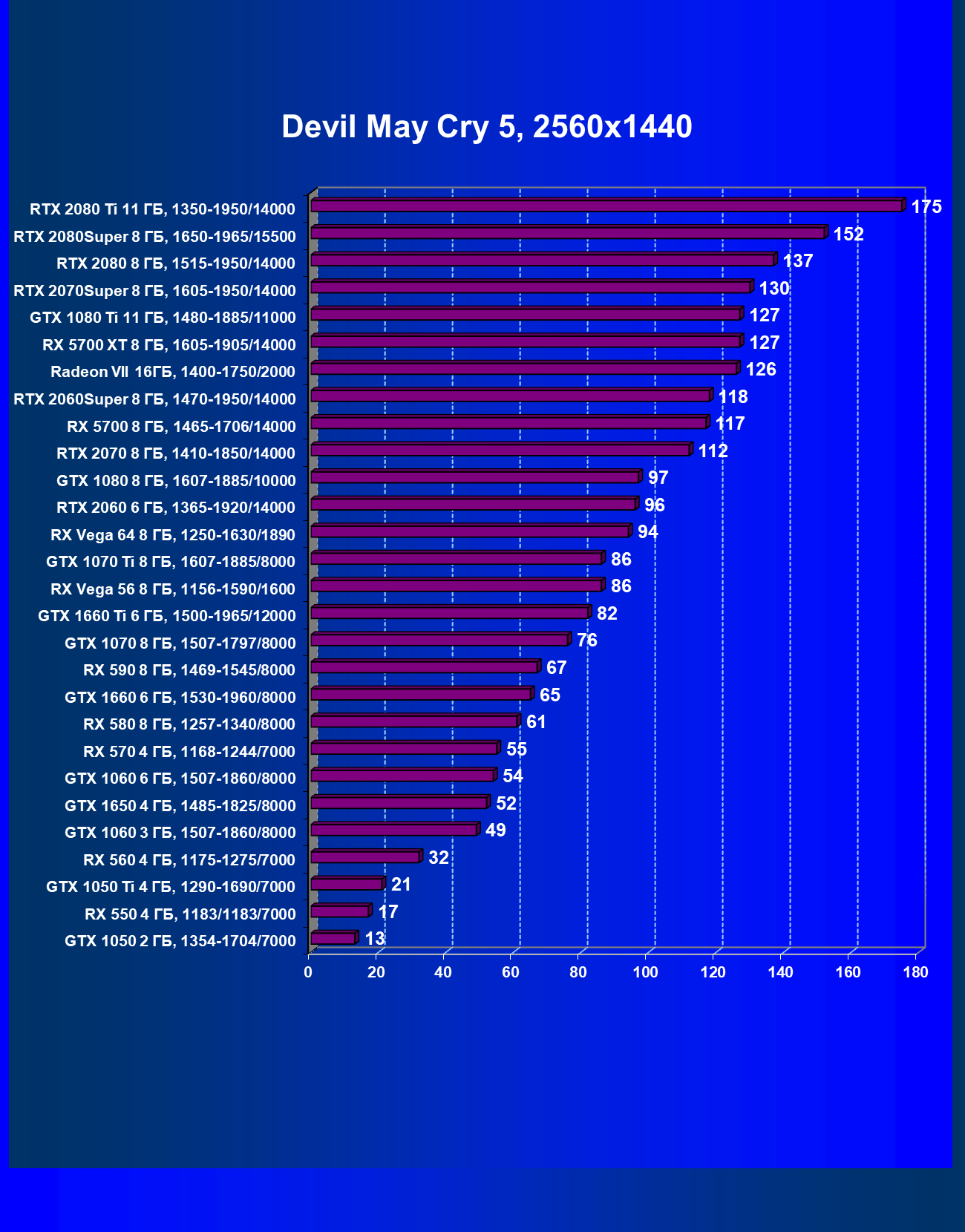

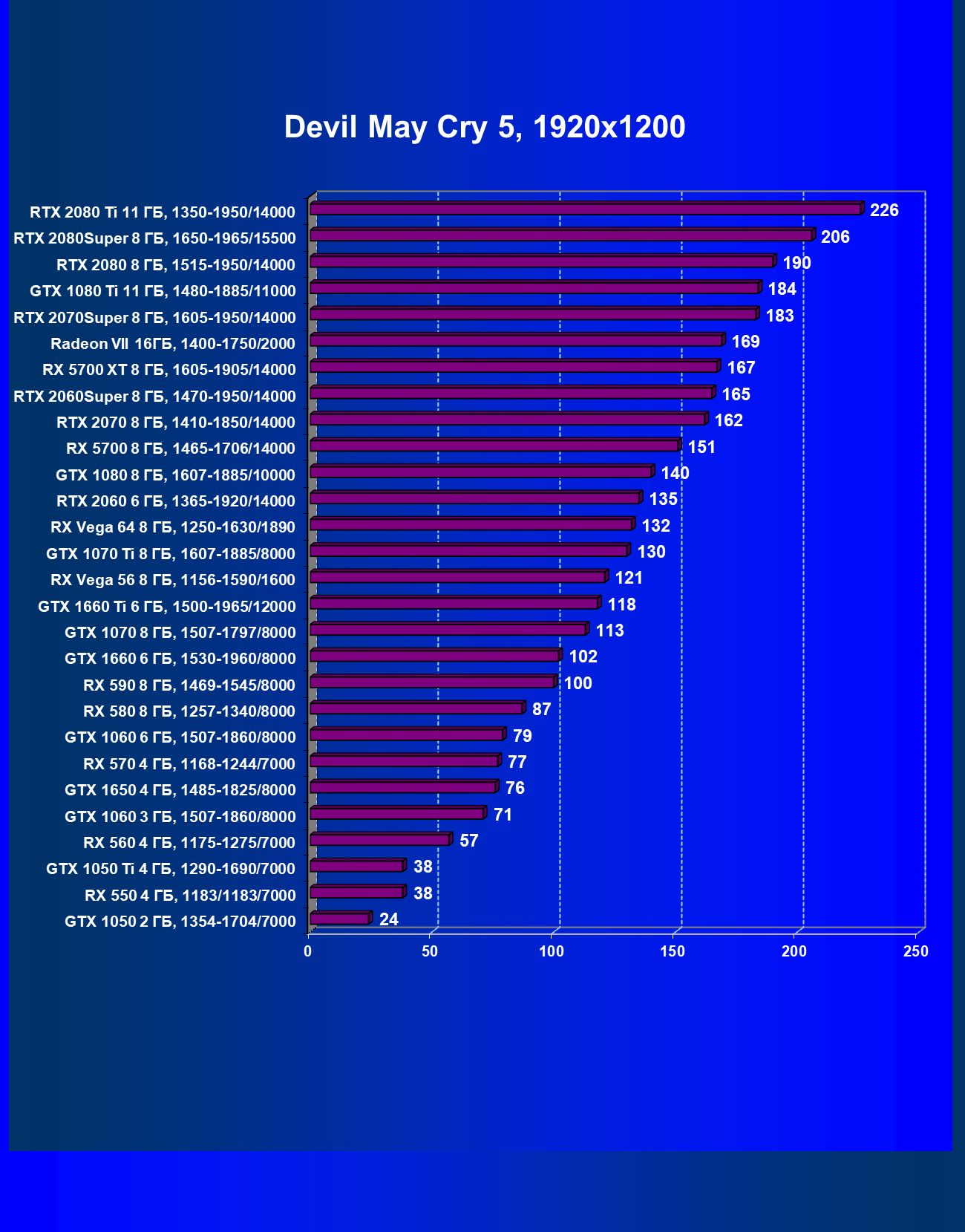

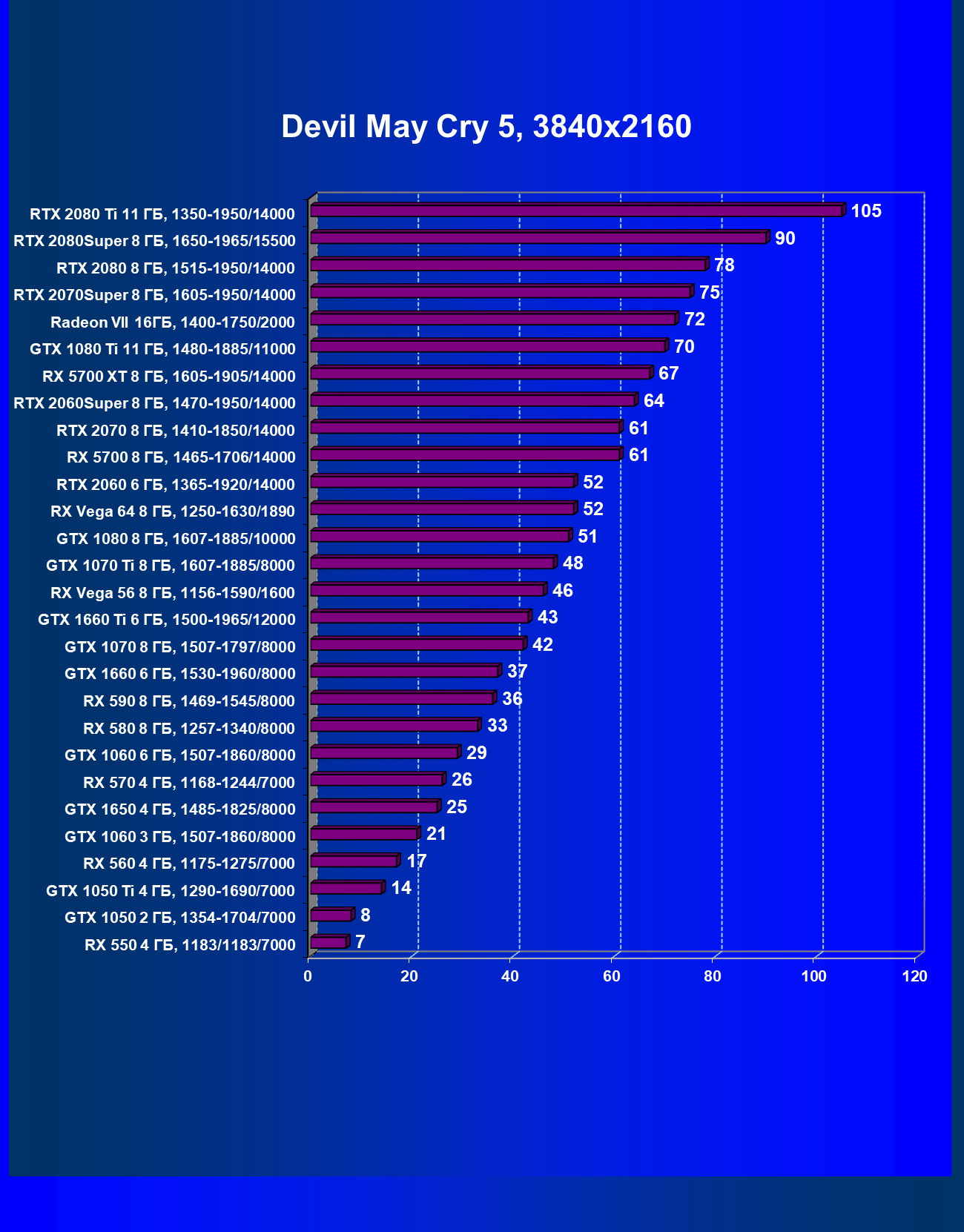

- Devil May Cry 5 (Capcom/Capcom)
- Battlefield V (EA Digital Illusions CE/Electronic Arts)
- Far Cry 5 (Ubisoft/Ubisoft)

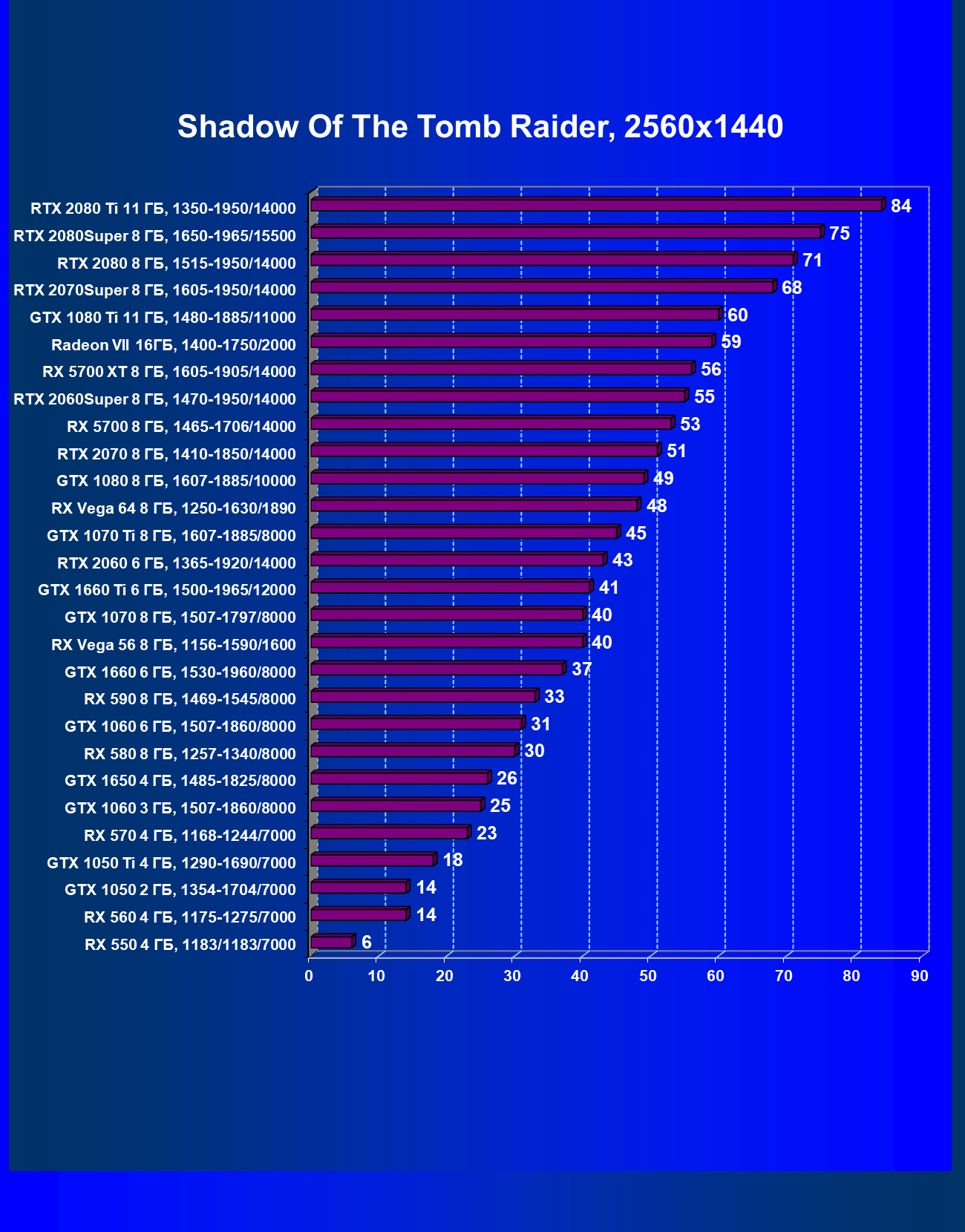

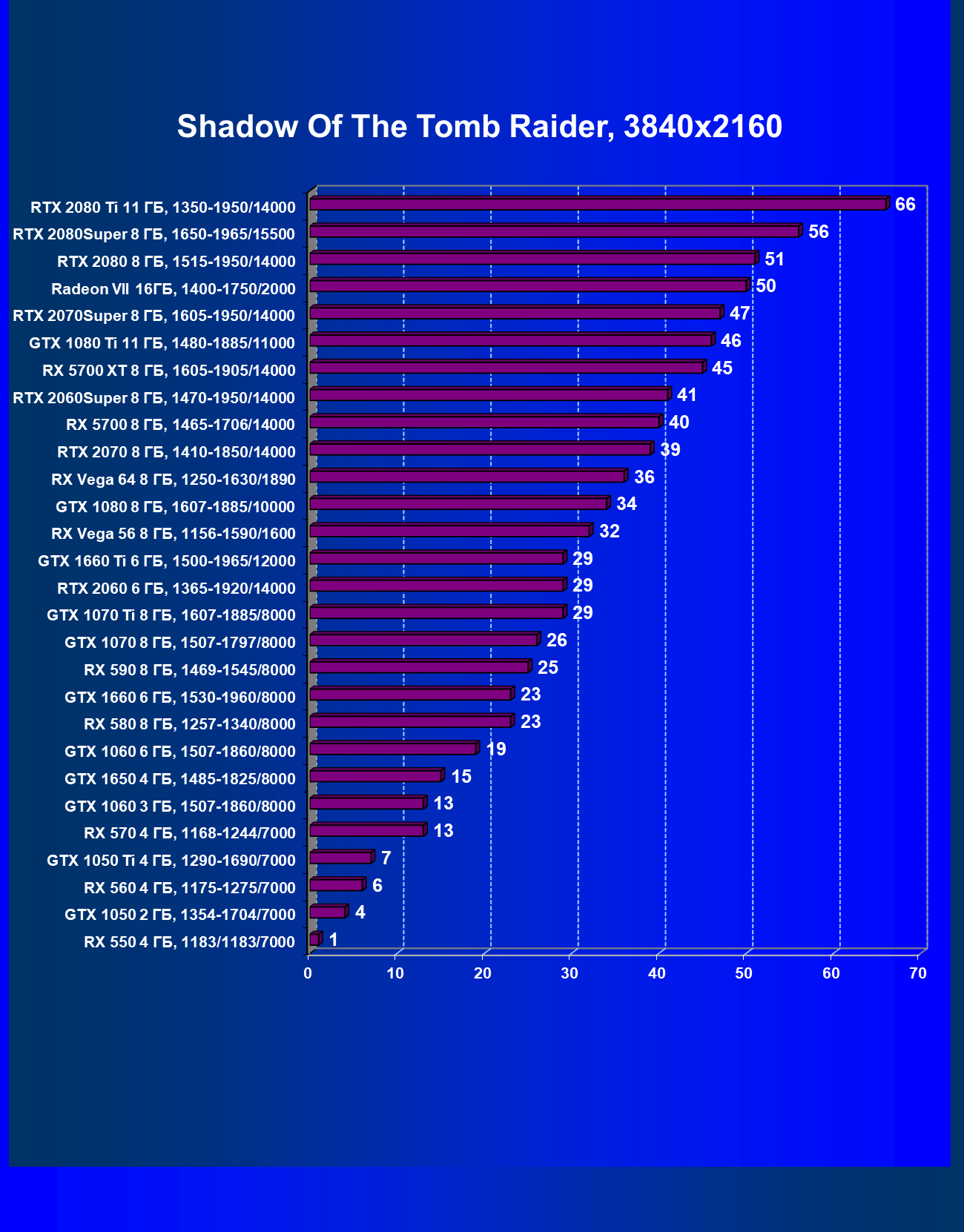

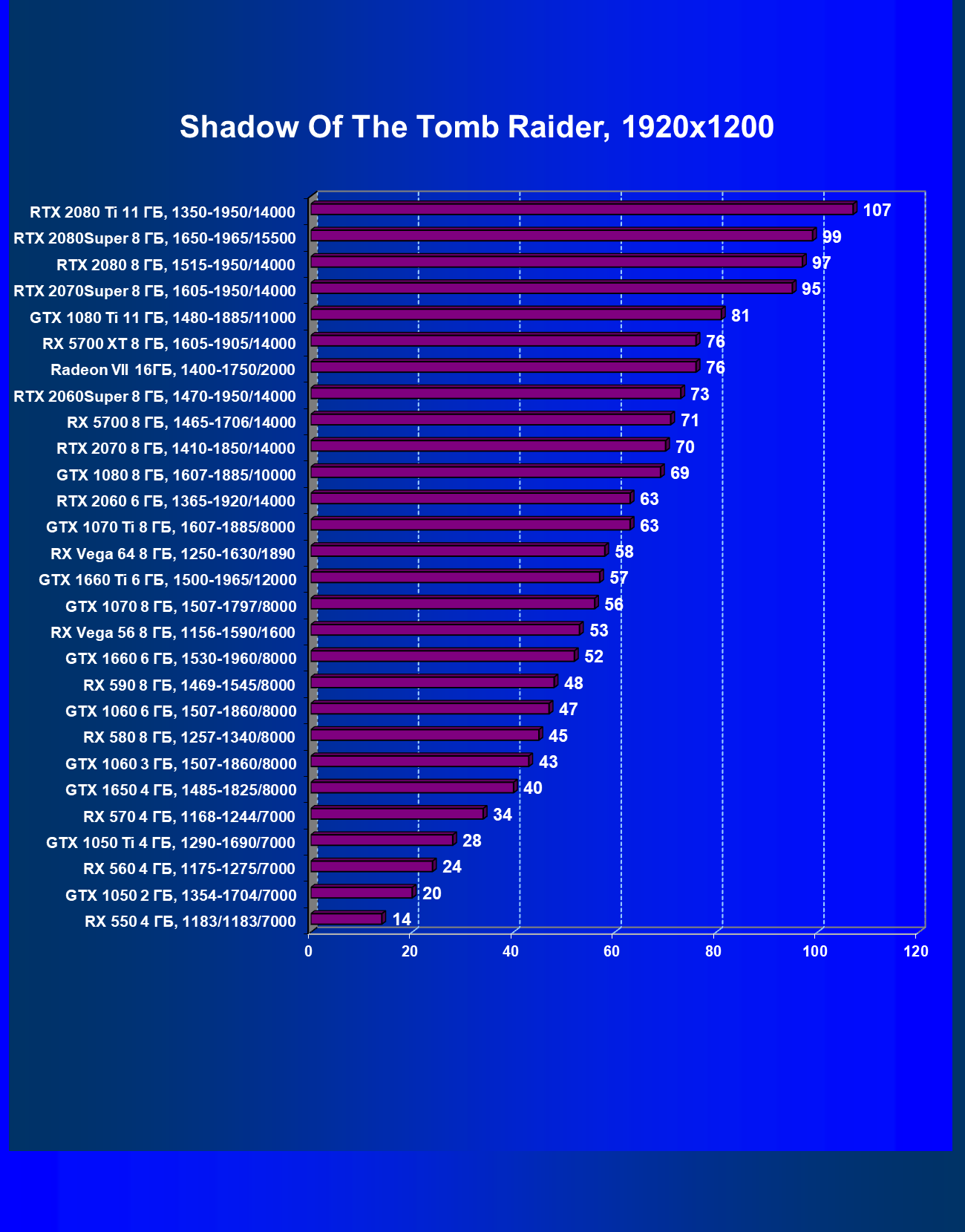

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен

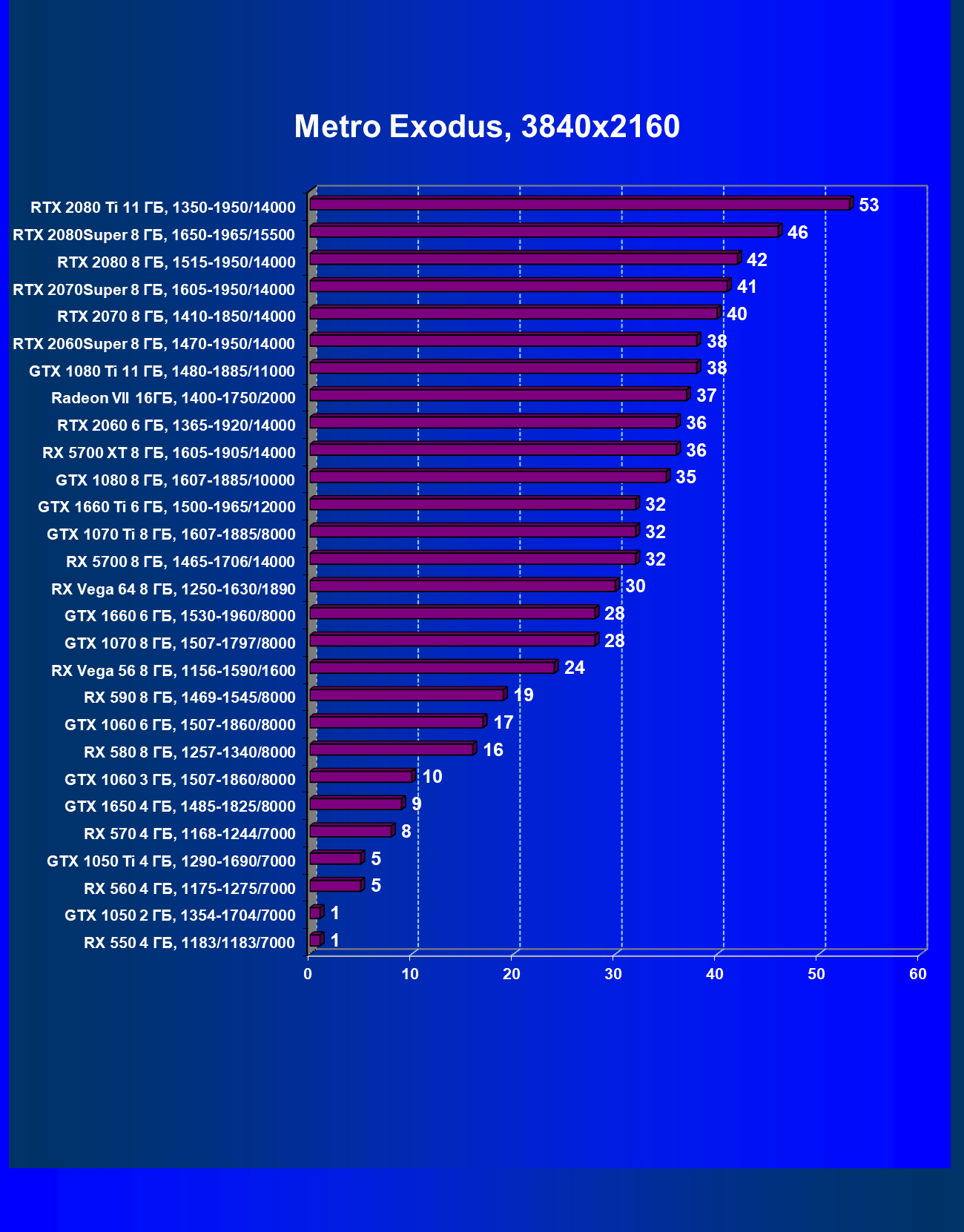

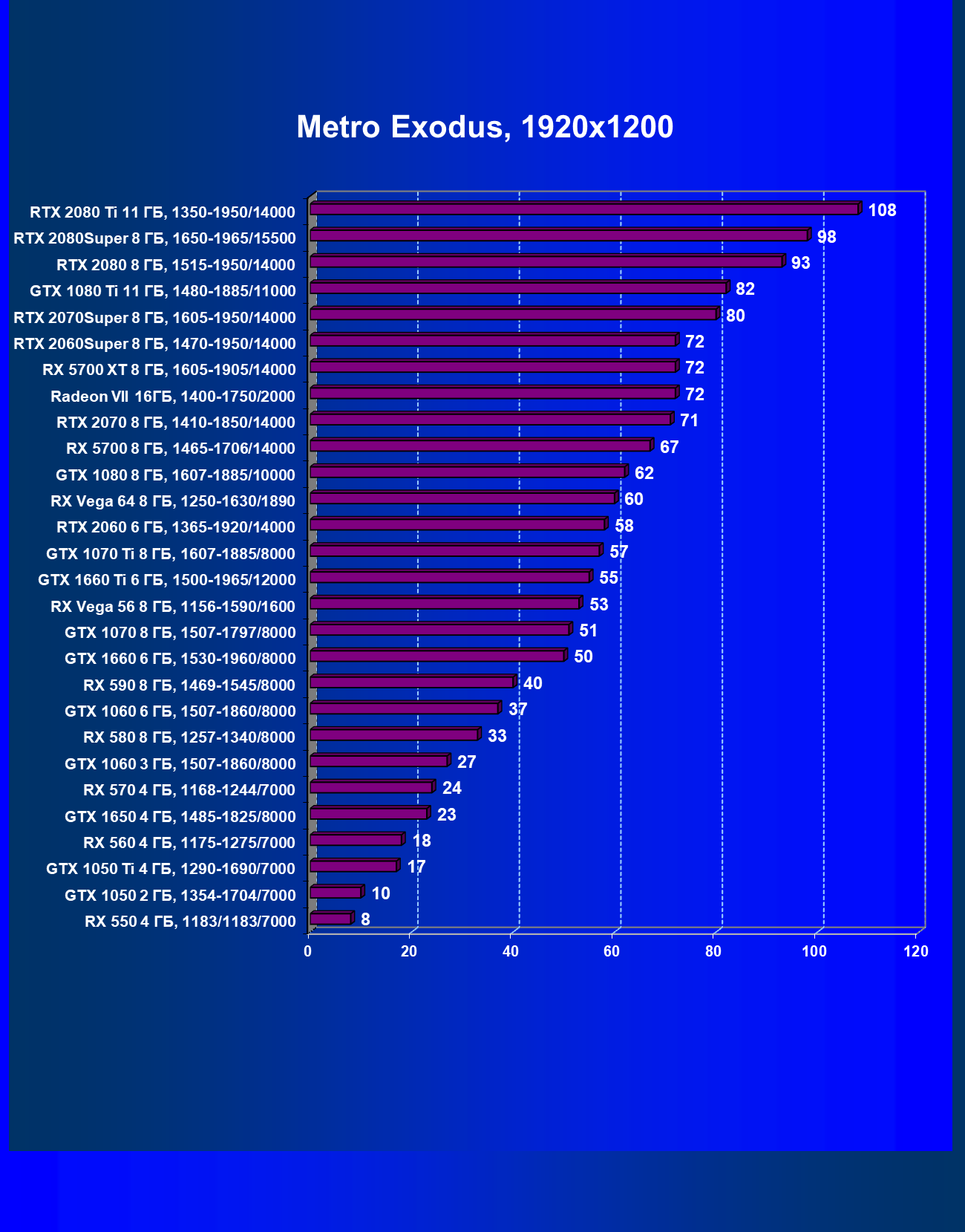

- Metro Exodus (4A Games/Deep Silver/Epic Games)

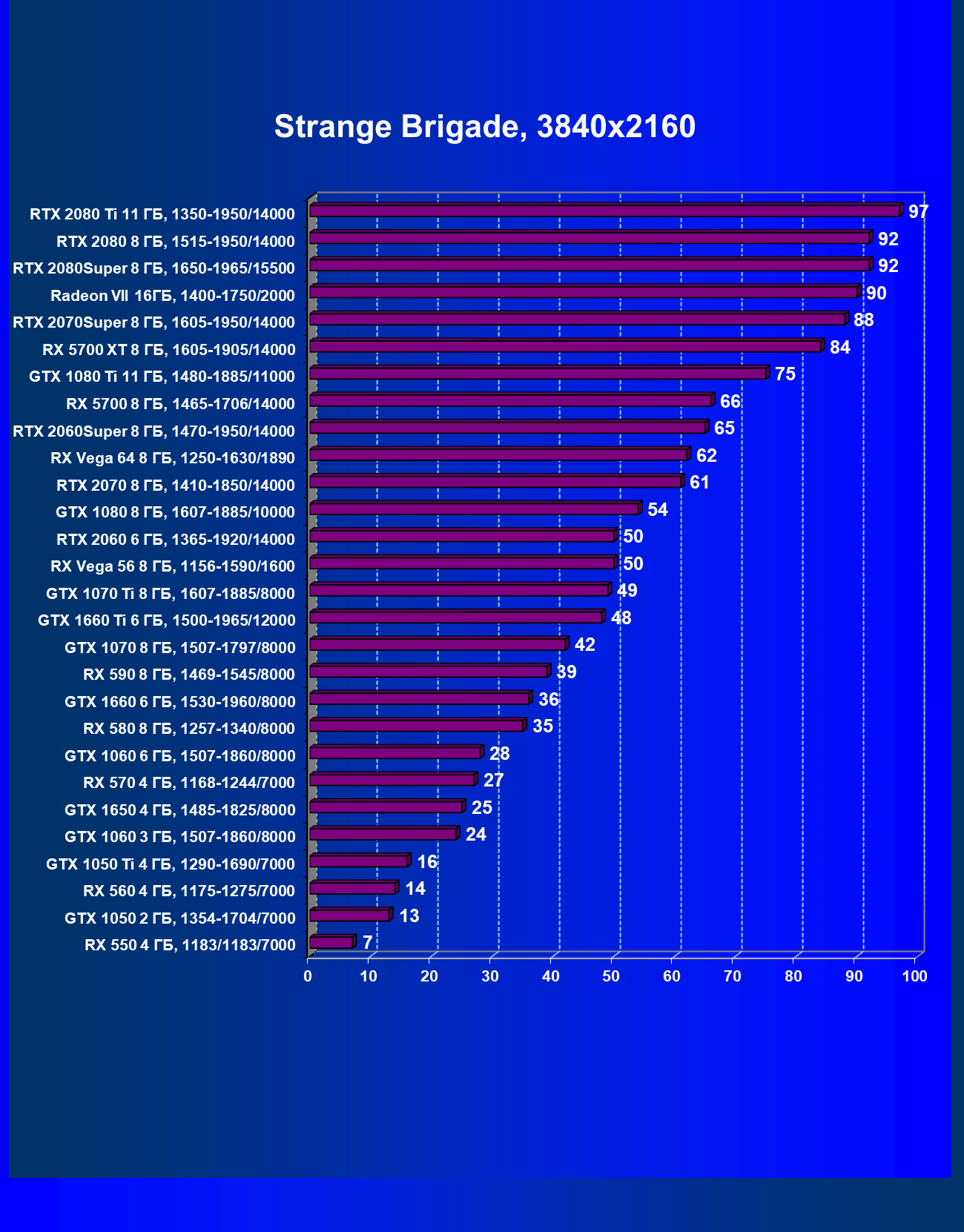

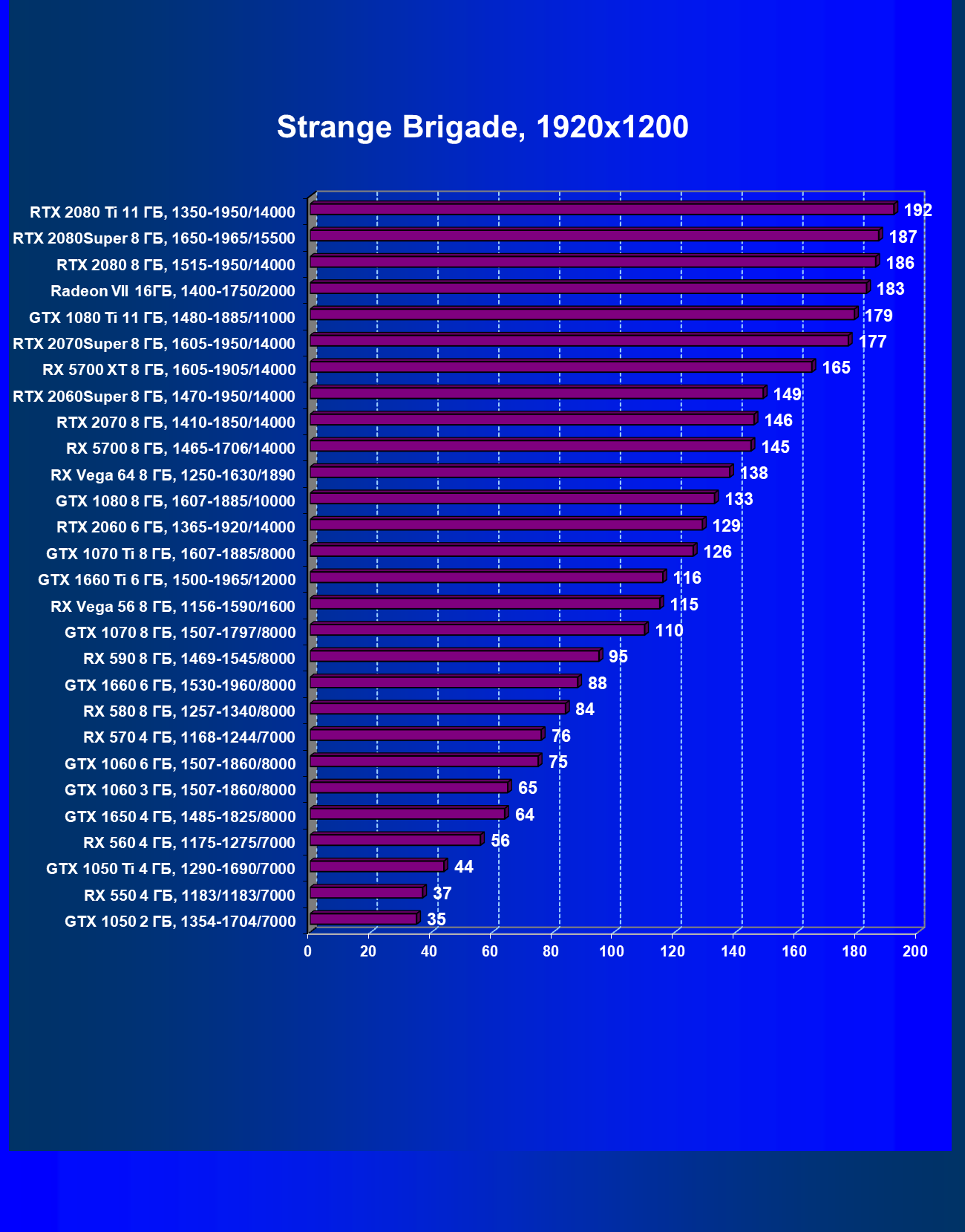

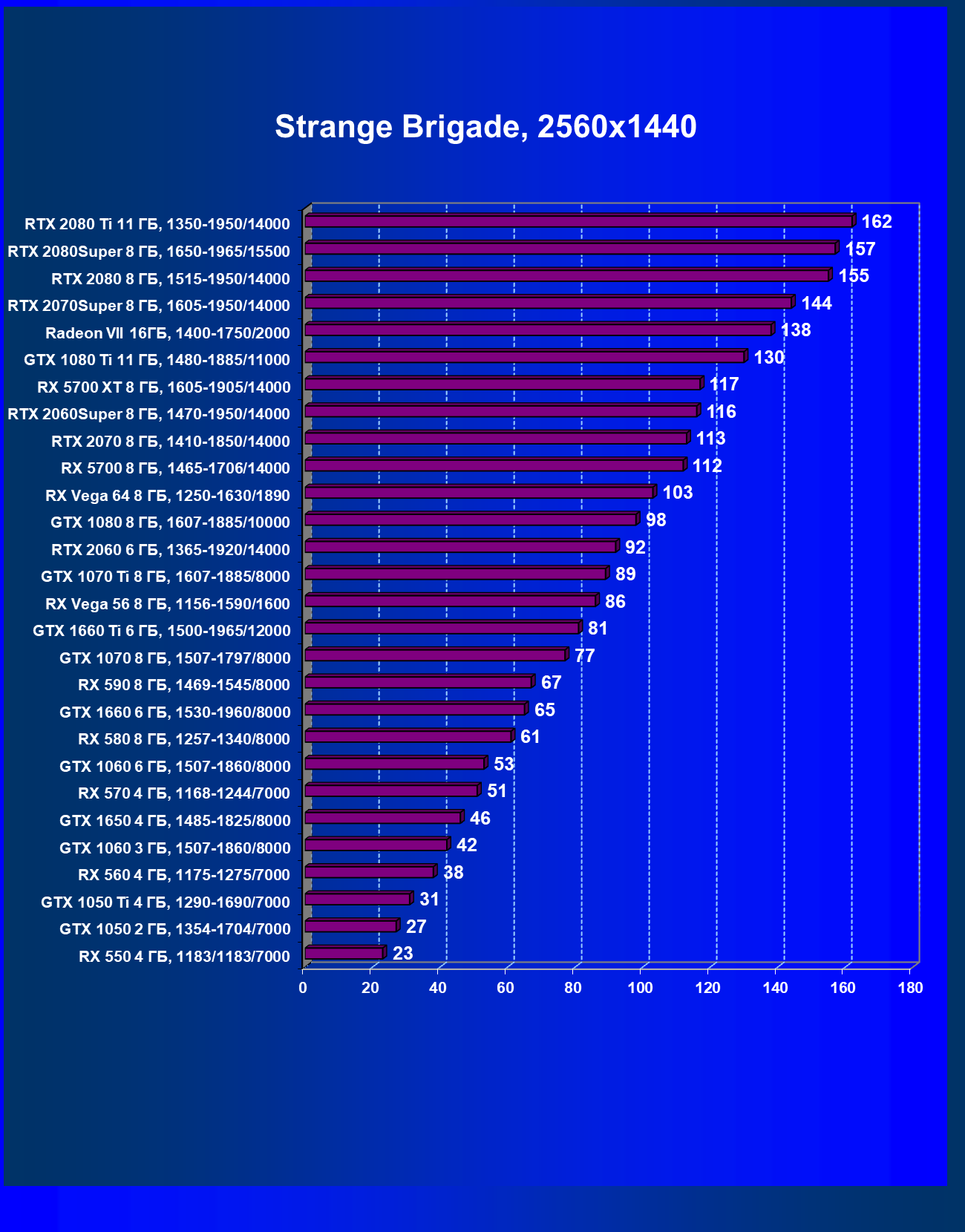

- Strange Brigade (Rebellion Developments/Rebellion Developments)
В наборе видеокарт появились Radeon RX 5700 XT, Radeon RX 5700, GeForce RTX 2060 Super, GeForce RTX 2070 Super и GeForce RTX 2080 Super, а общее количество рассматриваемых видеокарт выросло до 28.
Список видеокарт
В скобках перечислены частоты работы: блок ROP/TMU ядра, блок шейдерных вычислений ядра, память (эффективная частота). Карты, работающие на повышенных частотах, помечены как «o/c».
Этот чип представляет видеокарта Asus Radeon RX 550 4096 MB 128-битной DDR5 (1103—1203/7000 МГц).
| Asus Radeon RX 550 4096 MB 128-битной DDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 550 (Polaris22) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1103—1203 | 1103—1203 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 8 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 512 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 32 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 175×100×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 48 | 49 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 38,9 | 21 |
| В режиме 2D (просмотр видео), дБА | 38,9 | 21,5 | |
| В режиме максимального 3D, дБА | 38,1 | 35 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 8 ГБ на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет видеокарта Asus Radeon RX 560 4096 MB 128-битной GDDR5 (1175—1275/7000 МГц).
| Asus Radeon RX 560 4096 MB 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 560 (Polaris 21) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1175—1275 | 1175—1275 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 16 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 1024 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 260×120×36 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 91 | 90 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 22,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет видеокарта Asus ROG Strix RX 570 OC 4 ГБ 256-битной GDDR5 (1168—1244/7000 МГц).
| AMD Radeon RX 570 4 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 570 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1168—1244 | 1168—1244 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 240×115×38 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 147 | 150 |
| В режиме 2D, Вт | 18 | 20 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 27,0 | 28,0 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Печатная плата полностью спроектирована инженерами Asus.
На торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора, переключив который с материнской платы, либо установив дополнительно, можно заставить его работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.
Схема питания имеет 8 фаз (6+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Этот чип представляет видеокарта Sapphire Nitro+ Radeon RX 580 8192 MB 256-битной DDR5 (1257—1411/8000 МГц).
| AMD Radeon RX 580 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 580 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1257—1411 | 1257—1411 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 260×125×43 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 175 | 175 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 22,0 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Система питания получила 4 фазы для GPU и 2 фазы для микросхем памяти, управляется цифровым контроллером компании On Semiconductor. При изготовлении ускорителя использовался набор высококачественных дросселей Black Diamond 4. На карте имеется система Dual BIOS, позволяющая переключать версии BIOS для загрузки. В дальнейшем это будет традиционно использоваться в ОС версиях карт для активации повышенных клокингов работы.
Этот чип представляет видеокарта XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5
| XFX Radeon RX 590 Fatboy 8 ГБ 256-битной GDDR5 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | Radeon RX 590 | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1469—1545 XFX : 1469—1580 (+2,2%) |
|
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 32 | |
| Число блоков Ray Tracing | нет | |
| Число тензорных блоков | нет | |
| Размеры, мм | 270×115×50 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 205 | |
| Энергопотребление в режиме 2D, Вт | 40 | |
| Энергопотребление в режиме «сна», Вт | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 22,8 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×DVI (DualLink) |
|
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Схема питания построена на базе 7-фазного цифрового преобразователя и управляется цифровым контроллером IOR 35678 компании Infineon. В системе питания использованы современные твердотельные конденсаторы, обеспечивающие отсутствие так называемого «свиста» при работе карты.
На верхнем торце карты есть переключатель BIOS (карта имеет две копии BIOS): 1 — режим производительности, частоты повышены; 2 — режим тихой работы, частоты сброшены до значения референсных для RX 590.
Штатная частота работы ядра повышена относительно референсных значений на 2,2%
Этот чип представляет reference видеокарта AMD Radeon RX Vega 56 8 ГБ 2048-битной HBM2 (1156—1590/1600 МГц).
| AMD Radeon RX Vega 56 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 56 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1156—1590 | 1156—1590 | |
| Частота работы памяти (физическая (эффективная)), МГц | 800 (1600) | 800 (1600) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 56 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 224 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 209 | 209 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 19,1 | 19,1 |
| В режиме 2D (просмотр видео), дБА | 18,7 | 18,7 | |
| В режиме максимального 3D, дБА | 41,6 | 41,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет reference видеокарта AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (1250—1630/1890 МГц).
| AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 64 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1250—1630 | 1250—1630 | |
| Частота работы памяти (физическая (эффективная)), МГц | 945 (1890) | 945 (1890) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 64 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 4096 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 256 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 297 | 297 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,3 | 22,3 |
| В режиме 2D (просмотр видео), дБА | 22,3 | 22,3 | |
| В режиме максимального 3D, дБА | 45,6 | 45,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 8 ГБ 256-битной GDDR6 (1465—1625(Game/Boost)—1725(Max)/14000 МГц).
| AMD Radeon RX 5700 8 ГБ 256-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5700 (Navi 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1465—1625(Game/Boost)—1725(Max) | 1465—1625(Game/Boost)—1725(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | - | ||
| Число тензорных блоков | - | ||
| Размеры, мм | 220×100×36 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 177 | 177 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,3 | 35,3 | |
| Уровень шума в 2D (просмотр видео), дБА | 19,1 | 19,1 | |
| Уровень шума в 2D (в простое), дБА | 19,1 | 19,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | ||
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | ||
| Средняя цена карты | на момент написания материала — 22 тысячи рублей | ||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 7-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет reference видеокарта AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6 (1605—1755(Game/Boost)—1905(Max)/14000 МГц).
| AMD Radeon RX 5700 XT 8 ГБ 256-битной GDDR6 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 5700 XT (Navi 10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1605—1755(Game/Boost)—1905(Max) | 1605—1755(Game/Boost)—1905(Max) | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 40 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Число блоков Ray Tracing | - | ||
| Число тензорных блоков | - | ||
| Размеры, мм | 220×100×36 | 220×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление пиковое в 3D, Вт | 219 | 219 | |
| Энергопотребление в режиме 2D, Вт | 22 | 22 | |
| Энергопотребление в режиме «сна», Вт | 3 | 3 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 42,2 | 42,2 | |
| Уровень шума в 2D (просмотр видео), дБА | 19,1 | 19,1 | |
| Уровень шума в 2D (в простое), дБА | 19,1 | 19,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 | |
| Поддержка многопроцессорной работы | нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Питание: 8-контактные разъемы | 1 | 1 | |
| Питание: 6-контактные разъемы | 1 | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | ||
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | ||
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | ||
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | ||
| Средняя цена карты | на момент написания материала — 28 тысяч рублей | ||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Схема питания ядер — 8-фазная, управляется ШИМ-контроллером Infineon IR 35217, память имеет 2 фазы питания. Подвод питания осуществляется через два разъема: 6-контактный и 8-контактный.
Этот чип представляет reference видеокарта AMD Radeon VII 16 ГБ 4096-битной HBM2 (1400—1803/2000 МГц).
| AMD Radeon VII 16 ГБ 4096-битной HBM2 | |
|---|---|
| GPU | Radeon VII (Vega20) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1400—1750(Boost)—1803(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 1000 (2000) |
| Ширина шины обмена с памятью, бит | 4096 |
| Число вычислительных блоков в GPU | 60 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU | 3840 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 240 |
| Число блоков растеризации (ROP) | 64 |
| Число блоков Ray Tracing | — |
| Число тензорных блоков | — |
| Размеры, мм | 270×105×40 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 305 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 46,0 |
| Уровень шума в 2D (просмотр видео), дБА | 21,7 |
| Уровень шума в 2D (в простое), дБА | 21,7 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | CrossFire (под вопросом) |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 2 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена | 52 000 — 56 000 руб на начало мая 2019 |
Карта имеет 16 ГБ памяти HBM2, размещенной в 4 модулях по 32 Гбит в единой упаковке с GPU. Модули памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Этот чип представляет Gigabyte GeForce GTX 1050 G1 Gaming 2 ГБ 128-битной GDDR5 (1354—1554/7000 МГц).
| Nvidia GeForce GTX 1050 2 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1050 (GP107) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1354—1554 | 1354—1554 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 5 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 640 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 40 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 74 | 75 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 22,5 | 22,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Этот чип представляет Gigabyte GeForce GTX 1050 Ti G1 Gaming 4 ГБ 128-битной GDDR5 (1290—1482/7000 МГц).
| Nvidia GeForce GTX 1050 Ti 4 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1050 Ti (GP107) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1290—1482 | 1290—1482 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 76 | 77 |
| В режиме 2D, Вт | 21 | 21 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 22,5 | 22,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы 1750 (7000) МГц.
Этот чип представляет Gigabyte GeForce GTX 1650 Gaming 4 ГБ 128-битной GDDR5 (1485—1825/8000 МГц).
| Gigabyte GeForce GTX 1650 Gaming 4 ГБ 128-битной GDDR5 | |
|---|---|
| GPU | GeForce GTX 1650 (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1485—1665(Boost)—1825(Max) Gigabyte: 1485—1815(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) |
| Ширина шины обмена с памятью, бит | 128 |
| Число вычислительных блоков в GPU | 14 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 896 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 56 |
| Число блоков растеризации (ROP) | 32 |
| Число блоков Ray Tracing | − |
| Число тензорных блоков | − |
| Размеры, мм | 270×100×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 76 |
| Энергопотребление в режиме 2D, Вт | 15 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 35,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 0 |
| Питание: 6-контактные разъемы | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена | 12 000 — 13 000 руб на начало мая 2019 |
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Этот чип представляет Gigabyte GeForce GTX 1060 Mini ITX 3G 3072 MB 192-битной GDDR5 (1507—1860/8000 МГц).
| Nvidia GeForce GTX 1060 3 ГБ 192-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) (P/N 4 719331 331306) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1860 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 9 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1152 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 72 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 175×120×36 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 108 | 117 |
| В режиме 2D, Вт | 23 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 20,0 | |
| В режиме максимального 3D, дБА | 28,7 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 3 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1060 6144 MB 192-битной GDDR5 (1507—1860/8000 МГц).
| Nvidia GeForce GTX 1060 6 ГБ 192-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) (P/N 900-1G410-2530-000 G2) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1860 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 117 | 117 |
| В режиме 2D, Вт | 28 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 26,5 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Несмотря на то, что по номеру GTX 1060 является наследником GTX 960, все же эти карты находятся не в равных условиях по цене: рекомендованные розничные цены на GTX 960 давно упали до 200 долларов, а у GTX 1060 ценник начинается с 250 долларов (за 3-гигабайтную версию). Кроме того, как показали наши тесты, GTX 1060 легко обходит не только GTX 970, но и GTX 980. Поэтому мы и будем сравнивать с последним.
Понятно, что PCB абсолютно разные, потому что шины обмена с памятью отличаются: 256 бит у GTX 980 и 192 бит у GTX 1060. Правда, у последнего есть два пустых посадочных места под микросхемы памяти, и можно предположить, что на плате разведена шина памяти в 256 бит, однако, скорее всего, эти пустые места предназначены для организации 128-битной шины на той же PCB с тем же ядром с микросхемами памяти х16 (8×16=128), то есть для будущих более слабых решений типа GTX 1050.
Схема питания получила 3+1 фазу, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет Gigabyte GeForce GTX 1660 Gaming OC 6 ГБ 192-битной GDDR5 (1530—1960/8000 МГц).
| Gigabyte GeForce GTX 1660 Gaming OC 6 ГБ 192-битной GDDR5 | |
|---|---|
| GPU | GeForce GTX 1660 (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1530—1785(Boost)—1960(Max) Gigabyte: 1530—1785(Boost)—1960(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 22 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1408 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 88 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков Ray Tracing | − |
| Число тензорных блоков | − |
| Размеры, мм | 225×105×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 117 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,5 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена |
|
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц
Этот чип представляет MSI GeForce GTX 1660 Ti Gaming X 6 ГБ 192-битной GDDR6 (1500—1965/12000 МГц).
| MSI GeForce GTX 1660 Ti Gaming X 6 ГБ 192-битной GDDR6 | |
|---|---|
| GPU | GeForce GTX 1660 Ti (TU116) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1500—1770(Boost)—1965(Max) MSI: 1500—1875(Boost)—2010(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | Референс: 3000 (12 000) MSI: 3060 (12 240) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 24 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1536 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 96 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков RayTracing | нет |
| Число тензорных блоков | нет |
| Размеры, мм | 250×115×42 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 123 |
| Энергопотребление в режиме 2D, Вт | 20 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 25,9 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 |
| Видеовыходы | 1×HDMI 2.0b 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена |
|
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3000 (12000) МГц
Этот чип представляет Nvidia GeForce RTX 2060 Founder’s Edition 6 ГБ 192-битной GDDR6 (1365—1920/14000 МГц).
| Nvidia GeForce RTX 2060 Founder’s Edition 6 ГБ 192-битной GDDR6 | |
|---|---|
| GPU | GeForce RTX 2060 (TU106) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | Референс: 1365—1680(Boost)—1920(Max) Founder’s Edition: 1365—1680(Boost)—1920(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14 000) |
| Ширина шины обмена с памятью, бит | 192 |
| Число вычислительных блоков в GPU | 30 |
| Число операций (ALU) в блоке | 64 |
| Суммарное количество блоков ALU (CUDA) | 1920 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 |
| Число блоков растеризации (ROP) | 48 |
| Число блоков Ray Tracing | 30 |
| Число тензорных блоков | 240 |
| Размеры, мм | 230×100×38 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление пиковое в 3D, Вт | 158 |
| Энергопотребление в режиме 2D, Вт | 21 |
| Энергопотребление в режиме «сна», Вт | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 29,8 |
| Уровень шума в 2D (просмотр видео), дБА | 22,6 |
| Уровень шума в 2D (в простое), дБА | 22,6 |
| Видеовыходы | 1×DVI (Dual-Link) 1×HDMI 2.0b 2×DisplayPort 1.4 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | нет |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Питание: 8-контактные разъемы | 1 |
| Питание: 6-контактные разъемы | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) |
| Средняя цена |
|
Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Этот чип представляет Nvidia GeForce RTX 2060 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1470—1650(Boost)—1950(Max)/14000 МГц).
| Nvidia GeForce RTX 2060 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2060 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1470—1650(Boost)—1950(Max) | 1470—1650(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 34 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2176 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 34 | |
| Число тензорных блоков | 272 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 180 | 180 |
| Энергопотребление в режиме 2D, Вт | 32 | 32 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 30,6 | 30,6 |
| Уровень шума в 2D (просмотр видео), дБА | 25,0 | 25,0 |
| Уровень шума в 2D (в простое), дБА | 25,1 | 25,1 |
| Видеовыходы | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты | Рекомендованная розничная цена 32 990 рублей | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет reference Nvidia GeForce GTX 1070 8192 MB 256-битной GDDR5 (1507—1685/8000 МГц).
| Nvidia GeForce GTX 1070 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 (GP104) (P/N 699-1G413-0000-000 R) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1507—1685 | 1507—1685 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 15 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1920 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 120 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 151 | 151 |
| В режиме 2D, Вт | 42 | 42 | |
| В режиме «сна», Вт | 21 | 21 | |
| Уровень шума | В режиме 2D, дБА | 20,5 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,5 | 20,5 | |
| В режиме максимального 3D, дБА | 25,5 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Как в свое время GTX 970 получился из GTX 980, внешне по сути ничем не отличаясь (кроме урезанного по частотам и блокам ядра, плюс небольшое упрощение системы питания), точно также GTX 1070 получился из GTX 1080, о котором мы уже писали ранее. Еще раз отметим, что PCB видеокарт GTX 970/980/1070/1080 очень похожи. Вероятно они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Схема питания получила 4+1 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет Asus GeForce RTX 2070 8 ГБ Strix 256-битной GDDR6.
| Nvidia GeForce RTX 2070 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2070 (TU106) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1410—1850 Founder’s Edition: 1410—1935 |
|
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 36 | |
| Число тензорных блоков | 288 | |
| Размеры, мм | 310×120×52 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 179 | |
| Энергопотребление в режиме 2D, Вт | 25 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 28,7 | |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | |
| Уровень шума в 2D (в простое), дБА | 18,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Этот чип представляет Nvidia GeForce RTX 2070 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1605—1770(Boost)—1950(Max)/14000 МГц).
| Nvidia GeForce RTX 2070 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2070 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1605—1770(Boost)—1950(Max) | 1605—1770(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 40 | |
| Число тензорных блоков | 320 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 217 | 217 |
| Энергопотребление в режиме 2D, Вт | 34 | 34 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 31,2 | 31,2 |
| Уровень шума в 2D (просмотр видео), дБА | 26,2 | 26,2 |
| Уровень шума в 2D (в простое), дБА | 26,0 | 26,0 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Средняя цена карты | Рекомендованная цена 39 990 рублей | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет reference Nvidia GeForce GTX 1070 Ti 8 ГБ 256-битной GDDR5 (1607—1885/8000 МГц).
| Nvidia GeForce GTX 1070 Ti Founders Edition 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1070 Ti (GP104) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1607—1885 | 1607—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 19 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2432 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 152 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 182 | 182 |
| В режиме 2D, Вт | 31 | 31 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 31,0 | 31,0 |
| В режиме 2D (просмотр видео), дБА | 33,0 | 33,0 | |
| В режиме максимального 3D, дБА | 38,7 | 38,7 | |
| Выходные гнезда | 1×DVI-D (Dual-Link), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI-D (Dual-Link), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI | 2560×1600 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.
Очевидно, что карта GTX 1070 Ti получена из карты GTX 1080, куда установлено ядро с немного урезанными блоками (а если отсчет вести от GTX 1070, то, наоборот, ядро усилено). И потому PCB абсолютно одинаковы.
Схема питания получила 5 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет reference Nvidia GeForce GTX 1080 8192 MB 256-битной GDDR5X (1607—1889/10000 МГц).
| Nvidia GeForce GTX 1080 8 ГБ 256-битной GDDR5X | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 (GP104) (P/N 699-1G413-0000-000 R) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1607—1885 | 1607—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2500 (10000) | 2500 (10000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 20 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 2560 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 182 | 182 |
| В режиме 2D, Вт | 51 | 51 | |
| В режиме «сна», Вт | 28 | 28 | |
| Уровень шума | В режиме 2D, дБА | 20,5 | 20,5 |
| В режиме 2D (просмотр видео), дБА | 20,5 | 20,5 | |
| В режиме максимального 3D, дБА | 27,5 | 27,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 8 ГБ памяти GDDR5X SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2500 (100000) МГц.
Поскольку GTX 1080 (GP104) имеет 256-битную шину обмена с памятью, то логично будет сравнить этот ускоритель с GTX 980 (GM204), который также имел аналогичную шину. И мы видим, что карты действительно очень похожи. Во всяком случае, прекрасно видно, что они даже выпускаются на одном заводе. Расположение микросхем памяти идентичное. Хорошо заметна разница в площади кристаллов ядер: переход с техпроцесса 28 нм на 16 нм позволил уменьшить площадь, несмотря на намного большее количество транзисторов и, соответственно, блоков в GPU. Схема питания усилена и получила 6 фаз, управляется цифровым контроллером NCP81022 производства On Semiconductor.
Этот чип представляет Nvidia GeForce RTX 2080 8 ГБ 256-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 2080 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2080 (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | Референс: 1515—1800 Founder’s Edition: 1515—1965 |
|
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 46 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU (CUDA) | 2944 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 184 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 46 | |
| Число тензорных блоков | 368 | |
| Размеры, мм | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 228 | |
| Энергопотребление в режиме 2D, Вт | 29 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 34,7 | |
| Уровень шума в 2D (просмотр видео), дБА | 30,0 | |
| Уровень шума в 2D (в простое), дБА | 30,0 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 1 | |
| Питание: 6-контактные разъемы | 1 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 8-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах. Тот же преобразователь реализует 2-фазное питание микросхем памяти.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Этот чип представляет Nvidia GeForce RTX 2080 Super Founder’s Edition 8 ГБ 256-битной GDDR6 (1650—1815(Boost)—1965(Max)/14000 МГц).
| Nvidia GeForce RTX 2080 Super Founder’s Edition 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2080 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1650—1815(Boost)—1965(Max) | 1650—1815(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3875 (15550) | 3875 (15500) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 48 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 3072 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 192 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 48 | |
| Число тензорных блоков | 384 | |
| Размеры, мм | 270×100×36 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 252 | 252 |
| Энергопотребление в режиме 2D, Вт | 37 | 37 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 32,4 | 32,4 |
| Уровень шума в 2D (просмотр видео), дБА | 25,4 | 25,4 |
| Уровень шума в 2D (в простое), дБА | 25,8 | 25,8 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) |
| Поддержка многопроцессорной работы | Nvidia SLI (NV Link) | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты | Рекомендованная цена 56 990 рублей | |
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Этот чип представляет reference Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X (1480—1885/11000 МГц).
| Nvidia GeForce GTX 1080 Ti 11 ГБ 352-битной GDDR5X | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1080 Ti (GP102) (P/N 900-1G611-2550-000 D 032) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1480—1885 | 1480—1885 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2750 (11000) | 2750 (11000) | |
| Ширина шины обмена с памятью, бит | 352 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 3584 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 224 | ||
| Число блоков растеризации (ROP) | 88 | ||
| Размеры, мм | 270×100×35 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 259 | 259 |
| В режиме 2D, Вт | 37 | 37 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 24,2 | 24,2 |
| В режиме 2D (просмотр видео), дБА | 25,6 | 25,6 | |
| В режиме максимального 3D, дБА | 39,6 | 39,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI (через переходник от HDMI) | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| DVI (через переходник от HDMI) | 2560×1600 | ||
Карта имеет 11 ГБ памяти GDDR5X SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2800 (11200) МГц.
Явно напрашивается сравнение с Titan X (Pascal), потому что ядра GP102 у него и у GTX 1080 Ti совершенно одинаковые, однако в нашем тестлабе Titan X (Pascal) пока еще не было. Тем не менее, легко понять, что 1080 Ti получился простым изъятием одной микросхемы памяти (минус 1 гигабайт и минус 32 бита из 384-битной шины обмена с памятью) у Titan, поэтому и количество ROP у новой карты уменьшилось (оно тесно связано с контроллером памяти). Однако если посмотреть на спецификации Titan X (Pascal), то мы видим, что частоты работы GTX 1080 Ti значительно выше, поэтому мы вправе ожидать, что новинка по производительности будет не только сильно превосходить GTX 1080, но и обходить Titan X (остается вопрос: зачем тогда вообще будет нужен Titan X с его фантастически высокой ценой?).
Схема питания получила 7 фаз (dualFET), управляется цифровым контроллером NCP81022 производства On Semiconductor. Благодаря такому весьма мощному силовому блоку, обеспечивающему гибкое регулирование питания, Nvidia обещает возможность повышения частот работы ядра до 2 ГГц и даже выше. Поэтому мы вправе ожидать от партнеров Nvidia появления ускорителей серии Xtreme/Matrix/SuperJet/Amp и т. п. с графическими ядрами, фабрично разогнанными по частоте до очень серьезного уровня.
Этот чип представляет Nvidia GeForce RTX 2080 Ti 11 ГБ 352-битной GDDR6 Founders Edition.
| Nvidia GeForce RTX 2080 Ti 11 ГБ 352-битной GDDR6 | ||
|---|---|---|
| Параметр | Номинальное значение (референс) | |
| GPU | GeForce RTX 2080 Ti (TU102) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1650—1950 | |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | |
| Ширина шины обмена с памятью, бит | 352 | |
| Число вычислительных блоков в GPU | 68 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 4352 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 272 | |
| Число блоков растеризации (ROP) | 88 | |
| Размеры, мм | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | |
| Цвет текстолита | черный | |
| Энергопотребление пиковое в 3D, Вт | 264 | |
| Энергопотребление в режиме 2D, Вт | 30 | |
| Энергопотребление в режиме «сна», Вт | 11 | |
| Уровень шума в 3D (максимальная нагрузка), дБА | 39,0 | |
| Уровень шума в 2D (просмотр видео), дБА | 26,1 | |
| Уровень шума в 2D (в простое), дБА | 26,1 | |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink) | |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | |
| Питание: 8-контактные разъемы | 2 | |
| Питание: 6-контактные разъемы | 0 | |
| Максимальное разрешение/частота, Display Port | 3840×2160@160 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Карта имеет 11 ГБ памяти GDDR6 SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.
Схема питания построена на базе 13-фазного цифрового преобразователя iMON DrMOS. Эта динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием. Это помогает GPU дольше работать на повышенных частотах.
Еще следует отметить, что карта оснащается новым разъемом USB-C (VirtualLink) специально для работы с устройствами виртуальной реальности следующего поколения.
Видеокарты, по которым больше не обновляется информация:
Этот чип представляет видеокарта PowerColor Radeon R7 250X 1024 MB 128-битной DDR5 (1000/1000/4500 МГц).
Краткие характеристики:
- GPU: Radeon R7 250X (Cape Verde)
- Интерфейс: PCI Express x16
- Частота работы GPU (ROPs): 1000 МГц (номинал — 1000 МГц)
- Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
- Ширина шины обмена с памятью: 128 бит
- Число вычислительных блоков в GPU/частота работы блоков: 10/1000 МГц (номинал — 10/1000 МГц)
- Число операций (ALU) в блоке: 64
- Суммарное число операций (ALU): 640
- Число блоков текстурирования: 40 (BLF/TLF/ANIS)
- Число блоков растеризации (ROP): 16
- Размеры: 215×100×35 мм (последняя величина — максимальная толщина видеокарты)
- Цвет текстолита: красный
- Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 82/45/3 Вт
- Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
- Поддержка многопроцессорной работы: CrossFire X (Hardware)
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB. Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также не должно быть проблем с HDMI: ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник.
Карта требует дополнительного питания одним 6-контактным разъемом.
Этот чип представляет reference видеокарта AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (1250—1630/1890 МГц).
| AMD Radeon RX Vega 64 8 ГБ 2048-битной HBM2 (P/N 102D0500100 000001) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX Vega 64 (Vega10) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1250—1630 | 1250—1630 | |
| Частота работы памяти (физическая (эффективная)), МГц | 945 (1890) | 945 (1890) | |
| Ширина шины обмена с памятью, бит | 2048 | ||
| Число вычислительных блоков в GPU | 64 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 4096 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 256 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 270×100×36 | 270×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 297 | 297 |
| В режиме 2D, Вт | 40 | 40 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,3 | 22,3 |
| В режиме 2D (просмотр видео), дБА | 22,3 | 22,3 | |
| В режиме максимального 3D, дБА | 45,6 | 45,6 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 2 | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 8192 МБ памяти HBM2, размещенной в 2 блоках (стеках) по 32 Гбит вместе с GPU в одной упаковке. Микросхемы памяти Samsung (HBM2) рассчитаны на номинальную частоту работы в 1000 (2000) МГц.
Схема питания имеет 13 (12 для GPU и 1 для памяти) фаз и управляется цифровым контроллером IOR 35217 компании Infineon.
Этот чип представляет Palit GeForce GT 740 1024 MB 128-битной GDDR5 (993/993/5000 МГц).
| Palit GeForce GT 740 1024 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GT 740 (GK107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 993 | 993 |
| Частота работы памяти (физическая (эффективная)), МГц | 1250 (5000) | 1250 (5000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 2/993 | 2/993 |
| Число операций (ALU) в блоке | 192 | |
| Суммарное число операций (ALU) | 384 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 32 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 155×100×35 | 155×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 64/41/28 | 64/41/28 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×d-Sub(VGA) | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 |
| Максимальное разрешение 2D: HDMI/Dual-Link DVI/VGA | 3840×2400/1920×1200, Middle quality settings/1920×1200, Middle quality settings | |
| Максимальное разрешение 3D: HDMI/Dual-Link DVI/VGA | 3840×2400/1920×1200, Middle quality settings/2048×1536 | |
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 1 Гбит (на лицевой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1500 (6000) МГц.
Очевидно, что карта GT 740 спроектирована на основе GTX 650, ведь ядро одно и то же, разница лишь в частотах работы. Также GTX 650 поддерживает 2 гигабайта памяти (8 микросхем памяти, по 4 с каждой стороны PCB), а в данном случае распаян лишь 1 гигабайт, и оборотная сторона пуста. В принципе, карта очень простая, да и должна быть такой. По наследству от GTX 650 ей досталась схема питания, рассчитанная на использование внешней дополнительной подпитки через 6-контактный разъем, однако в данном случае он не используется, потребление карты ниже 75 Вт, поэтому все материнские платы с смогут обеспечить необходимое питание через слот.
Этот чип представляет видеокарта Sapphire Nitro+ Radeon RX 460 4G D5 4 ГБ 128-битной GDDR5 (1090—1250/7000 МГц).
| Sapphire Nitro+ Radeon RX 460 4G D5 4 ГБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 460 (Polaris 11) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1100—1250 | 1096—1200 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 14 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 896 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 56 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 220×110×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 72 | 74 |
| В режиме 2D, Вт | 15 | 15 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 30,5 | 30,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Radeon RX 460 является, по сути, наследником R7 360 (R9 260X). Обе карты имеют 128-битную шину обмена с памятью.
Схема питания имеет 5 фаз и традиционно управляется цифровым контроллером IOR 35678. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно декларации производителя, на 10% холоднее и на 25% экономичнее. Использование таких катушек гарантирует отсутствие многим хорошо известного свиста дросселей при нагрузках.
Этот чип представляет видеокарта Asus Strix RX 470 4 ГБ 256-битной GDDR5 (926—1270/6600 МГц).
| Asus Strix RX 470 4 ГБ 256-битной GDDR5 PCI-E (STRIX-RX470-O4G-GAMING) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 470 (Polaris 10) (P/N 779207-00142 YV09J2-A02) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 926—1270 | 926—1206 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1650 (6600) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 240×120×38 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 121 | 118 |
| В режиме 2D, Вт | 16 | 18 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 28,0 | 22,5 | |
| В режиме максимального 3D, дБА | 35,5 | 42,5 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 1×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Как можно догадаться, Radeon RX 470 получается из RX 480 (просто ядро обрезано по блокам и снижены частоты работы ядра и памяти), поэтому PCB у них, по сути, идентичные. Так что сравнивать мы будем как раз с RX 480. Впрочем, у нас сегодня не референс-карта RX 470, а продукт Asus, а там все свое. Плата полностью спроектирована инженерами Asus.
Следует заметить, что на торце в хвостовой части карты имеется 4-контактный разъем питания для корпусного вентилятора. Переключив его с материнской платы либо установив дополнительно, можно заставить его работать в соответствии с нагревом GPU (увеличивая или уменьшая обороты).
Блок питания также переработан. Схема питания имеет 6 фаз (4+2) и управляется цифровым контроллером Digi+ ASP1211. Традиционно для Asus система питания исполнена по технологии Super Alloy Power II, использующей современные твердотельные конденсаторы. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).
Этот чип представляет видеокарта Sapphire Radeon R9 380 4096 МБ 256-битной GDDR5 (970/970/5700 МГц).
| Sapphire Radeon R9 380 4096 МБ 256-битной GDDR5 (970/970/5700 МГц) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380 (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 985 | 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1450 (5800) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 28 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 1792 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×125×36 | 255×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 192 | 188 |
| В режиме 2D, Вт | 55 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20.5 | 22 |
| В режиме 2D (просмотр видео), дБА | 21.5 | 22 | |
| В режиме максимального 3D, дБА | 35.5 | 41 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 3840×2400 | |
| HDMI | 3840×2400 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 3840×2400 | |
| HDMI | 3840×2400 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Схема питания 5-фазная для ядра и 2-фазная для микросхем памяти, управляется цифровым контроллером.
Этот чип представляет видеокарта XFX Radeon R9 380X 4096 МБ 256-битной GDDR5 (1030/1030/5800 МГц).
| XFX Radeon R9 380X 4096 МБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 380X (Antigua) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1030 | от 970 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1450 (5800) | 1425 (5700) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 32 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2048 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 190×100×35 | 190×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 192 | 192 |
| В режиме 2D, Вт | 72 | 72 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 25,5 | 25,5 |
| В режиме 2D (просмотр видео), дБА | 34,5 | 34,5 | |
| В режиме максимального 3D, дБА | 47,5 | 47,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
У данного акселератора XFX схема питания 4+1, управляется цифровым контроллером NCP81022 производства On Semiconductor, который не поддерживает программное управление напряжением (поэтому разгон с помощью повышения вольтажа через специальные утилиты невозможен).
Этот чип представляет reference видеокарта AMD Radeon RX 480 8192 MB 256-битной DDR5 (1188—1266/8000 МГц).
| AMD Radeon RX 480 8 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 480 (Polaris 10) (P/N 102D0090100 000001) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1188—1266 | 1188—1266 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 220×100×35 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 152 | 152 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 22,5 | 22,5 |
| В режиме 2D (просмотр видео), дБА | 22,5 | 22,5 | |
| В режиме максимального 3D, дБА | 45,5 | 45,5 | |
| Выходные гнезда | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой сторонe PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 2000 (8000) МГц.
RX 480 (судя по номеру) выступает преемником R9 380X, обе карты имеют одинаковую шину обмена с памятью 256 бит, поэтому мы сравниваем именно эти карты. Очевидно, что из-за шины печатные платы весьма похожи, правда несколько изменено расположение микросхем памяти в силу наличия более емких микросхем у RX 480, которые имеют иные геометрические формы. Системы питания также отличаются. У RX 480 cхема питания получила 5+1 фазу, управляется цифровым контроллером IOR 35678 компании Infineon. На момент написания материала разгон ускорителя был возможен только через фирменную панель управления AMD Crimson Edition. Мы займемся этим вопросом при рассмотрении серийных видеокарт от партнеров AMD.
Этот чип представляет Asus GeForce GTX 750 OC 1024 МБ 128-битной GDDR5 (1058—1188/5000 МГц).
| Asus GeForce GTX 750 OC 1024 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 750 Ti (GM107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1058—1188 | 1020—1150 |
| Частота работы памяти (физическая (эффективная)), МГц | 1250 (5000) | 1250 (5000) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 4/1058—1188 | 4/1020—1150 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 512 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 36 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 150×100×35 | 150×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 49/31/15 | 49/31/15 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×VGA (d-Sub), 1×HDMI 1.4a | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 |
| Дополнительное питание — количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание — количество 6-контактных разъемов | Нет | Нет |
| Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
Карта имеeт 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Следует сказать, что эталонный дизайн предусматривает возможность комплектации карты 2 гигабайтами памяти с помощью 2-гигабитных микросхем (8 посадочных мест). В то же время продукт Asus довольствуется лишь 4 посадочными местами под чипы (но не исключена комплектация 4-гигабитными микросхемами памяти для получения суммарного объема 2 гигабайта). Сейчас большинство микросхем памяти — 32-битные, поэтому для получения суммарной ширины шины обмена с памятью в 128 бит достаточно 4 микросхем памяти.
Система питания очень простая, имеет 2 фазы для ядра и 1 фазу для микросхем памяти. Любопытно, что инженеры Asus решили, что если карта относительно бюджетная, то следует установить гнездо VGA (d-Sub). В принципе, определенный смысл в этом есть: бюджетные ЖК-мониторы всегда имеют этот вход и часто не имеют никакого другого. Но все-таки, пожалуй, проще было положить в коробку с картой переходник DVI-to-VGA, который стоит копейки.
Этот чип представляет Zotac GeForce GTX 750 Ti OC Version 2048 МБ 128-битной GDDR5 (1020—1149/5400 МГц).
| Zotac GeForce GTX 750 Ti OC Version 2048 МБ 128-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 750 Ti (GM107) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1045—1162 | 1020—1150 |
| Частота работы памяти (физическая (эффективная)), МГц | 1350 (5400) | 1350 (5400) |
| Ширина шины обмена с памятью, бит | 128 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 5/1045—1162 | 5/1020—1150 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 640 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 40 | |
| Число блоков растеризации (ROP) | 16 | |
| Размеры, мм | 210×100×36 | 150×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 62/32/14 | 64/35/15 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA(d-Sub)), 1×HDMI 1.4a, 1×DP 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/d-Sub), 1×HDMI 1.4a |
| Поддержка многопроцессорной работы | Нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 3 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | Нет |
| Максимальное разрешение 2D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
| Максимальное разрешение 3D/цифровой вывод Dual-Link DVI/DP/HDMI | 4К (3840×2400), не проверялось | |
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах 4Gb (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
Рассматриваемый ускоритель от Zotac основан на эталонном дизайне, однако только в плане конфигурации посадочных гнезд под микросхемы памяти и ядро. В остальном имеются сильные отличия. Размеры PCB иные: карта от Zotac более длинная, а также набор гнезд вывода иной: применена более популярная схема комплектации двумя DVI-разъемами, плюс DP и HDMI. Один разъем DVI (Single-Link) совместим с выводом на мониторы с поддержкой d-Sub (через переходник), второй (Dual-Link) совместим с выводом на мониторы с поддержкой HDMI.
Как и в случае эталонного дизайна имеется возможность комплектации карты 2 гигабайтами памяти с помощью 2Gb микросхем (8 посадочных мест). Либо в угоду ретивым маркетологам проектировщики смогут установить на таком относительно слабом ускорителе 8 микросхем памяти, образующие 4 гигабайта памяти (при условии комплектации карты с помощью 4Gb микросхем, как оно сейчас сделано).
Несмотря на то, что система питания по-прежнему очень простая, она предусматривает установку разъема дополнительного питания, чем инженеры Zotac и воспользовались. Правда, малопонятно, зачем это. Ведь и по технологии Nvidia Maxwell, и по частотам работы достаточно питания, получаемого через разъем/слот.
Этот чип представляет Zotac GeForce GTX 950 AMP! Edition 2048 МБ 128-битной GDDR5 (частоты снижены до 1024—1277/6600 МГц).
| Zotac GeForce GTX 950 AMP! Edition 2048 МБ 128-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 950 (GM206) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1126—1366 | 1024—1277 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1663 (6652) | 1650 (6600) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 6 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 768 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 48 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 270×120×35 | 190×100×36 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 91 | 92 |
| В режиме 2D, Вт | 33 | 35 | |
| В режиме «сна», Вт | 12 | 12 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 21.5 | 32 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | SLI | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 4 Гбит (по 2 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
Поскольку GeForce GTX 950 как бы получился из GTX 960, имея лишь урезанное ядро, то мы сравниваем нашу карту именно с референс-образцом GTX 960. Очевидно, что кроме внесения изменений инженерами MSI в части системы питания, мало чего изменилось.
Схема питания стала 4-фазной, использует дроссельные катушки SFC (Super Ferrite Choke), управляется цифровым контроллером NCP81174 производства ON Semiconductor.
Этот чип представляет Gigabyte GeForce GTX 970 WindForce SuperOC 4096 МБ 256-битной GDDR5 (1178—1380/7000 МГц).
| Gigabyte GeForce GTX 970 WindForce SuperOC 4096 МБ 256-битной GDDR5 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 970 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1178—1380 | 1050—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 13/1178—1380 | 13/1050—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1664 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 300×105×35 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 159/68/21 | 147/62/22 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 | |
Карта имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (по 4 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 и GTX 970 используют один и тот же GPU, да и разводка по шине обмена с памятью одна и та же. Тем не менее, в данном случае производитель выбрал совсем иной расклад. Прежде всего, это касается размешения микросхем памяти на обеих сторонах PCB. В результате образовалось много пустого пространства на печатной плате. Почему не сокращены размеры PCB — возможно по причине необходимости крепления системы охлаждения больших размеров. Могут быть и иные причины.
Схема питания ядра 5-фазная, 1-фазная у питания микросхем памяти. Это дает возможности довольно тонкого и высокого оверклокинга. Видимо, поэтому дополнительное питание организовано по схеме 8+6 контактов, вместо положенных 6+6.
Этот чип представляет reference Nvidia GeForce GTX 980 4096 MB 256-битной GDDR5 (1126—1265/7000 МГц).
| Nvidia GeForce GTX 980 4096 МБ 256-битной GDDR5 | |
|---|---|
| Параметр | Номинальное значение (референс) |
| GPU | GeForce GTX 980 (GM204) |
| Интерфейс | PCI Express x16 |
| Частота работы GPU (ROPs), МГц | 1126—1265 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1126—1265 |
| Число операций (ALU) в блоке | 128 |
| Суммарное число операций (ALU) | 2048 |
| Число блоков текстурирования (BLF/TLF/ANIS) | 128 |
| Число блоков растеризации (ROP) | 64 |
| Размеры, мм | 270×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 |
| Цвет текстолита | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 162/78/28 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/1920×1200, Middle quality settings/1920×1200 |
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.
GTX 980 — прямой наследник GTX 680/770: ядра относятся к одной категории (GF104, GF114, GK104, GM204), к тому же у карт идентична шина обмена с памятью. И действительно, в разводке PCB мы видим очень много схожего. Серьезные изменения затронули лишь систему питания, что вызвано сильно отличающимся от GK104 потреблением энергии, а также вольтажами (обо всем этом мы уже говорили выше).
Схема питания ядра 4-фазная, 1-фазная у питания микросхем памяти. В разводке заложена возможность увеличения количества фаз для более тонкого оверклокинга. Видимо, поэтому имеется и посадочное место под 8-контактный разъем питания. Полагаю, что все партнеры Nvidia будут выпускать умеренно и даже сильно разогнанные варианты GTX 980.
Этот чип представляет reference видеокарта AMD Radeon R7 240 1024 MB 128-битной DDR5 (780/780/4500 МГц).
| AMD Radeon R7 240 1024 MB 128-битной DDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R7 240 (Oland) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 780 | 780 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1125 (4500) | 1125 (4500) | |
| Ширина шины обмена с памятью, бит | 128 | ||
| Число вычислительных блоков в GPU | 5 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 320 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 20 | ||
| Число блоков растеризации (ROP) | 8 | ||
| Размеры, мм | 175×100×17 | 175×100×17 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 1 | 1 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 72 | 72 |
| В режиме 2D, Вт | 26 | 26 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 20 | 20 |
| В режиме 2D (просмотр видео), дБА | 20 | 20 | |
| В режиме максимального 3D, дБА | 26 | 26 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах по 2 Гбит на лицевой сторонe PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на максимальную частоту работы в 1500 (6000) МГц.
Карта R7 240 не требует дополнительного питания.
Этот чип представляет видеокарта Asus Dual Radeon RX 580 4 ГБ 256-битной DDR5 (1257—1411/8000 МГц).
| AMD Radeon RX 580 4 ГБ 256-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon RX 580 (Polaris 20) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1257—1411 | 1257—1411 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 256 | ||
| Число вычислительных блоков в GPU | 36 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное количество блоков ALU | 2304 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | ||
| Число блоков растеризации (ROP) | 32 | ||
| Размеры, мм | 245×110×36 | 220×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 164 | 175 |
| В режиме 2D, Вт | 22 | 22 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 31,8 | 25,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 2×HDMI 2.0b, 2×DisplayPort 1.3/1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.3/1.4 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (Elpida) (GDDR5) рассчитаны на номинальную частоту работы в 1750 (7000) МГц.
Схема питания имеет 7 фаз (5+2) и управляется цифровым контроллером Digi+ ASP1211. Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов.
Этот чип представляет Gigabyte GeForce GT 1030 2 ГБ 64-битной GDDR5 (1227—1430/6000 МГц).
| Nvidia GeForce GT 1030 2 ГБ 64-битной GDDR5 | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GT 1030 (GP108) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1227—1430 | 1227—1430 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 64 | ||
| Число вычислительных блоков в GPU | 3 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 384 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 20 | ||
| Число блоков растеризации (ROP) | 16 | ||
| Размеры, мм | 170×100×35 | 170×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 40 | 38 |
| В режиме 2D, Вт | 15 | 15 | |
| В режиме «сна», Вт | 5 | 5 | |
| Уровень шума | В режиме 2D, дБА | 18,0 | 18,0 |
| В режиме 2D (просмотр видео), дБА | 18,0 | 18,0 | |
| В режиме максимального 3D, дБА | 18,0 | 18,0 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 3×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 3 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | Нет | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
Карта имеет 2 ГБ памяти GDDR5 SDRAM, размещенной в 2 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5) рассчитаны на номинальную частоту работы в 1500 (6000) МГц.
Игровые тесты, которые больше не используются:
Сводные диаграммы производительности видеокарт на последних версиях драйверов за октябрь 2019 года
Желающие скачать все результаты в формате Excel, могут взять архив ZIP
Проведенные тесты помогут нам выбрать лучшую видеокарту на текущий месяц. Результаты являются основой для расчета рейтинга iXBT.com и рейтинга полезности. Последний учитывает цену ускорителей.
Расчет рейтингов 3D-акселераторов на конец месяца
Методика расчета базируется на усреднении (берется среднее геометрическое) величин производительности в каждом тесте.
Рейтинги iXBT и полезности рассчитываются по следующей формуле:
где:
К — составляющая, учитывающая скорость работы карт:
| К = | (G0119xx × G0125xx × G0138xx) × |
|---|---|
| (G0219xx × G0225xx × G0238xx) × | |
| (G0319xx × G0325xx × G0338xx) × | |
| (G0419xx × G0425xx × G0438xx) × | |
| (G0519xx × G0525xx × G0538xx) × | |
| (G0619xx × G0625xx × G0638xx) × | |
| (G0719xx × G0725xx × G0738xx) × | |
| (G0819xx × G0825xx × G0838xx) × |
Для того чтобы читателю было понятно, как взаимно соотносятся возможности карт, мы берем КRX-550 (составляющую, учитывающую скорость работы Radeon RX 550) за эталон и нормируем на нее показатели всех остальных ускорителей, получая рейтинги видеокарт относительно Radeon RX 550. Для демонстрации разницы в процентах умножаем все на 100.
Условные обозначения:
- КПОЛ — рейтинг полезности (чем он выше, тем лучшe оценка карты);
- КiXBT — рейтинг iXBT.com (чем он выше, тем лучшe оценка карты);
- G01 — скорость в Wolfenstein II: The New Colossus в соответствующем разрешении:
- G0119xx — 1920×1200
- G0125xx — 2560×1440
- G0138xx — 3840×2160
- G02 — скорость в Tom Clancy’s The Division 2 в соответствующем разрешении при максимальном качестве:
- G0219xx — 1920×1200
- G0225xx — 2560×1440
- G0238xx — 3840×2160
- G03 — скорость в Devil May Cry 5 в соответствующем разрешении:
- G0319xx — 1920×1200
- G0325xx — 2560×1440
- G0338xx — 3840×2160
- G04 — скорость в Battlefield V в соответствующем разрешении:
- G0419xx — 1920×1200
- G0425xx — 2560×1440
- G0438xx — 3840×2160
- G05 — скорость в Far Cry 5 в соответствующем разрешении:
- G0519xx — 1920×1200
- G0525xx — 2560×1440
- G0538xx — 3840×2160
- G06 — скорость в Shadow of the Tomb Raider в соответствующем разрешении:
- G0619xx — 1920×1200
- G0625xx — 2560×1440
- G0638xx — 3840×2160
- G07 — скорость в Metro Exodus в соответствующем разрешении:
- G0719xx — 1920×1200
- G0725xx — 2560×1440
- G0738xx — 3840×2160
- G08 — скорость в Strange Brigade в соответствующем разрешении:
- G0819xx — 1920×1200
- G0825xx — 2560×1440
- G0838xx — 3840×2160
- Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя цена);
- POSS — оценка новых функциональных возможностей видеокарты (см. пояснения ниже).
Оценка POSS вычисляется следующим образом:
Maxxx (maxm@online.sinor.ru),
Михаилу Сугакевичу (Mishail@newmail.ru)
Вячеславу Гордееву AKA Slaydev (sarz@dale.elektra.ru) и
Ruslan73 (http://forum.ixbt.com/users.cgi?id=info:Ruslan73)
dmitro13 (dmytro13@hotmail.com)
UnVial (lvg@pop.ioffe.rssi.ru)
Сергею Гайдукову (gsaf@sura.ru)
Михаилу Кузьмину (kuzmin@laser.ru)
за усовершенствование методики расчета рейтингов
Желающие выполнить собственный расчет и составить рейтинг, исходя из своих оценок, могут скачать таблицу результатов в формате Excel — архив ZIP.
Этот рейтинг дает понимание, как выглядят все ускорители относительно младшего Radeon RX 550, который взят за единицу (за 100%). Мы приводим в рейтинге возможностей не абсолютные значения, а показатели карт относительно RX 550.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 2080 Ti 11 ГБ, 1350—1950/14000 | 1210 | 168 | 72 000 |
| 02 | RTX 2080 Super 8 ГБ, 1650—1965/15500 | 1090 | 227 | 48 000 |
| 03 | RTX 2080 8 ГБ, 1515—1950/14000 | 1020 | 229 | 44 500 |
| 04 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 970 | 277 | 35 000 |
| 05 | Radeon VII 16 ГБ, 1400—1750/2000 | 900 | 189 | 47 500 |
| 06 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 880 | 191 | 46 000 |
| 07 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 860 | 307 | 28 000 |
| 08 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 830 | 317 | 26 200 |
| 09 | RTX 2070 8 ГБ, 1410—1850/14000 | 800 | 256 | 31 300 |
| 10 | RX 5700 8 ГБ, 1465—1725/14000 | 780 | 347 | 22 500 |
| 11 | RX Vega 64 8 ГБ, 1250—1630/1890 | 700 | 264 | 26 500 |
| 12 | GTX 1080 8 ГБ, 1607—1885/10000 | 690 | 216 | 32 000 |
| 13 | RTX 2060 6 ГБ, 1365—1920/14000 | 690 | 321 | 21 500 |
| 14 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 630 | 247 | 25 500 |
| 15 | RX Vega 56 8 ГБ, 1156—1590/1600 | 610 | 265 | 23 000 |
| 16 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 580 | 328 | 17 700 |
| 17 | GTX 1070 8 ГБ, 1507—1797/8000 | 550 | 253 | 21 700 |
| 18 | GTX 1660 6 ГБ, 1530—1960/8000 | 480 | 338 | 14 200 |
| 19 | RX 590 8 ГБ, 1469—1545/8000 | 470 | 309 | 15 200 |
| 20 | RX 580 8 ГБ, 1257—1340/8000 | 420 | 311 | 13 500 |
| 21 | GTX 1060 6 ГБ, 1507—1860/8000 | 360 | 277 | 13 000 |
| 22 | RX 570 4 ГБ, 1168—1244/7000 | 310 | 298 | 10 400 |
| 23 | GTX 1650 4 ГБ, 1485—1825/8000 | 300 | 319 | 9400 |
| 24 | GTX 1060 3 ГБ, 1507—1860/8000 | 280 | 259 | 10 800 |
| 25 | RX 560 4 ГБ, 1175—1275/7000 | 200 | 267 | 7500 |
| 26 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 170 | 218 | 7800 |
| 27 | RX 550 4 ГБ, 1183/1183/7000 | 100 | 167 | 6000 |
| 28 | GTX 1050 2 ГБ, 1354—1704/7000 | 100 | 175 | 5700 |
Читатели могут выбрать по своему вкусу тот ускоритель, который, на их взгляд, продемонстрировал приемлемую скорость (возможно, даже максимальную — это зависит от индивидуальных запросов), а также современную функциональность в 3D-графике.
Этот рейтинг отвечает на вопрос: соответствует ли цена скоростным характеристикам?
Участвуют все 28 видеокарт.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RX 5700 8 ГБ, 1465—1725/14000 | 347 | 780 | 22 500 |
| 02 | GTX 1660 6 ГБ, 1530—1960/8000 | 338 | 480 | 14 200 |
| 03 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 328 | 580 | 17 700 |
| 04 | RTX 2060 6 ГБ, 1365—1920/14000 | 321 | 690 | 21 500 |
| 05 | GTX 1650 4 ГБ, 1485—1825/8000 | 319 | 300 | 9400 |
| 06 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 317 | 830 | 26 200 |
| 07 | RX 580 8 ГБ, 1257—1340/8000 | 311 | 420 | 13 500 |
| 08 | RX 590 8 ГБ, 1469—1545/8000 | 309 | 470 | 15 200 |
| 09 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 307 | 860 | 28 000 |
| 10 | RX 570 4 ГБ, 1168—1244/7000 | 298 | 310 | 10 400 |
| 11 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 277 | 970 | 35 000 |
| 12 | GTX 1060 6 ГБ, 1507—1860/8000 | 277 | 360 | 13 000 |
| 13 | RX 560 4 ГБ, 1175—1275/7000 | 267 | 200 | 7500 |
| 14 | RX Vega 56 8 ГБ, 1156—1590/1600 | 265 | 610 | 23 000 |
| 15 | RX Vega 64 8 ГБ, 1250—1630/1890 | 264 | 700 | 26 500 |
| 16 | GTX 1060 3 ГБ, 1507—1860/8000 | 259 | 280 | 10 800 |
| 17 | RTX 2070 8 ГБ, 1410—1850/14000 | 256 | 800 | 31 300 |
| 18 | GTX 1070 8 ГБ, 1507—1797/8000 | 253 | 550 | 21 700 |
| 19 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 247 | 630 | 25 500 |
| 20 | RTX 2080 8 ГБ, 1515—1950/14000 | 229 | 1020 | 44 500 |
| 21 | RTX 2080 Super 8 ГБ, 1650—1965/15500 | 227 | 1090 | 48 000 |
| 22 | GTX 1050 Ti 4 ГБ, 1290—1690/7000 | 218 | 170 | 7800 |
| 23 | GTX 1080 8 ГБ, 1607—1885/10000 | 216 | 690 | 32 000 |
| 24 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 191 | 880 | 46 000 |
| 25 | Radeon VII 16 ГБ, 1400—1750/2000 | 189 | 900 | 47 500 |
| 26 | GTX 1050 2 ГБ, 1354—1704/7000 | 175 | 100 | 5700 |
| 27 | RTX 2080 Ti 11 ГБ, 1350—1950/14000 | 168 | 1210 | 72 000 |
| 28 | RX 550 4 ГБ, 1183/1183/7000 | 167 | 100 | 6000 |
Участвуют все видеокарты, выдающие 55 FPS и выше в этом разрешении в большинстве тестов.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RX 5700 8 ГБ, 1465—1725/14000 | 317 | 714 | 22 500 |
| 02 | RTX 2060 6 ГБ, 1365—1920/14000 | 291 | 626 | 21 500 |
| 03 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 289 | 757 | 26 200 |
| 04 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 278 | 778 | 28 000 |
| 05 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 252 | 883 | 35 000 |
| 06 | RX Vega 56 8 ГБ, 1156—1590/1600 | 241 | 555 | 23 000 |
| 07 | RX Vega 64 8 ГБ, 1250—1630/1890 | 241 | 639 | 26 500 |
| 08 | RTX 2070 8 ГБ, 1410—1850/14000 | 229 | 717 | 31 300 |
| 09 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 223 | 569 | 25 500 |
| 10 | RTX 2080 8 ГБ, 1515—1950/14000 | 211 | 937 | 44 500 |
| 11 | RTX 2080 Super 8 ГБ, 1650—1965/15500 | 207 | 993 | 48 000 |
| 12 | GTX 1080 8 ГБ, 1607—1885/10000 | 193 | 619 | 32 000 |
| 13 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 172 | 792 | 46 000 |
| 14 | Radeon VII 16 ГБ, 1400—1750/2000 | 171 | 810 | 47 500 |
| 15 | RTX 2080 Ti 11 ГБ, 1350—1950/14000 | 156 | 1120 | 72 000 |
Участвуют все видеокарты, выдающие 55 FPS и выше в этом разрешении в большинстве тестов.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 560 | 1466 | 26 200 |
| 02 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 559 | 1564 | 28 000 |
| 03 | RTX 2070 Super 8 ГБ, 1605—1950/14000 | 495 | 1733 | 35 000 |
| 04 | RTX 2070 8 ГБ, 1410—1850/14000 | 445 | 1392 | 31 300 |
| 05 | RTX 2080 Super 8 ГБ, 1650—1965/15500 | 418 | 2006 | 48 000 |
| 06 | RTX 2080 8 ГБ, 1515—1950/14000 | 410 | 1824 | 44 00 |
| 07 | GTX 1080 8 ГБ, 1607—1885/10000 | 373 | 1192 | 32 000 |
| 08 | Radeon VII 16 ГБ, 1400—1750/2000 | 353 | 1675 | 47 500 |
| 09 | GTX 1080 Ti 11 ГБ, 1480—1885/11000 | 335 | 1543 | 46 000 |
| 10 | RTX 2080 Ti 11 ГБ, 1350—1950/14000 | 321 | 2314 | 72 000 |
Комментарий к рейтингам:
- Продукты топового класса, вроде Radeon VII, RX 5700/5700 XT, Vega 56/64, GeForce RTX 2070/2070 Super/2080/2080 Super/2080 Ti, GeForce GTX 1080/1080 Ti, выпускаются относительно малыми партиями и имеют завышенные цены, так что в общем рейтинге полезности обычно занимают последние позиции. Рыночная судьба таких ускорителей будет определяться желанием геймера получить самое мощное решение, и как правило, такие ускорители используются в высоких разрешениях, поэтому мы рассчитали отдельные рейтинги полезности именно для таких карт.
- Составлен отдельный ретинг полезности для разрешения 2560×1440. Взяты все ускорители, которые имеют средний FPS по играм в данном разрешении не ниже 55 (примерно). Остальные, следовательно, для этого разрешения не годятся и убраны из рейтинга. RX 5700 здесь демонстрирует именно те лидерские качества, которые позволили ему получить первое место в общем рейтинге. Radeon RX Vega 56/64 поднялись на 6-е и 7-е места из-за сильного падения цен в последнее время. Следом за ними идут GeForce RTX 2070/2080, и как только цены этих ускорителей станут адекватны их возможностям, они и окажутся лидерами рейтинга, потому что для 2560×1440 эти ускорители подходят очень хорошо.
- Составлен отдельный ретинг полезности для разрешения 3840×2160. Аналогично, в рейтинге представлены все ускорители, которые имеют средний FPS по играм в данном разрешении не ниже 55 (примерно). Опять же, GeForce RTX 2070 годится для разрешения 4К лишь с натяжкой, но его цена перевешивает. Cамый подходящий для 4К ускоритель GeForce RTX 2080 Ti занял последнюю позицию в списке, так как его стоимость по-прежнему сильно завышена.
Мы благодарим компании, предоставившие видеокарты и другое оборудование для тестирования:
Thermaltake и лично Ивана Линь,
Corsair Russia и лично Андрея Чебана,
представительство Asustek в России и лично Евгения Бычкова,
представительство Intel в России и лично Марию Кибкало,
представительство Nvidia в России и лично Ирину Шеховцову,
представительство AMD в России и лично Николая Радовского
