ИБП N-Power Smart Vision 700

ИБП Smart Vision 700 является тайваньской разработкой, хотя N-Power — совместная российско-итальянская компания.

Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания. Источники бесперебойного питания серии Smart-Vision выполнены по линейно-интерактивной схеме и оснащены встроенным микропроцессорным устройством, на которое возложены функции контроля и диагностики основных узлов ИБП, а также управления ими в различных режимах работы. Данная модель предназначена для защиты персональных компьютеров и рабочих станций от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочастотных помех, понижений, повышений и полного исчезновения напряжения в электросети.

Внешний вид и комплект поставки

Комплект поставки:

  • ИБП
  • Шнур COM-порта
  • Кабель питания ИБП
  • Два кабеля для подключения нагрузки
  • Документация
  • CD с ПО

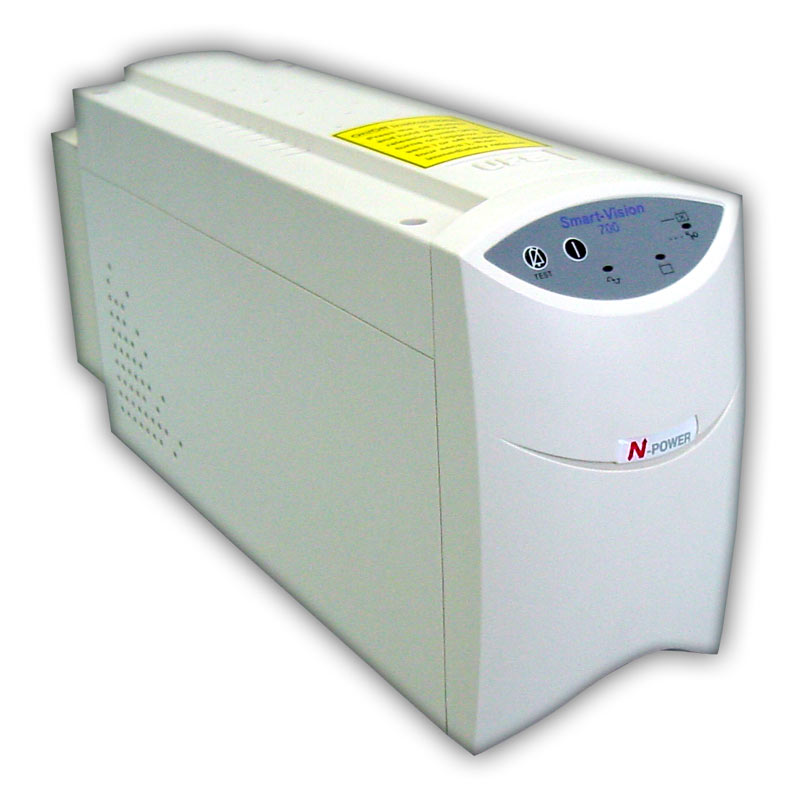

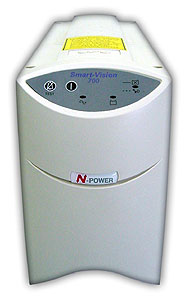

N-Power Smart Vision 700 имеет стандартную, «классическую» для ИБП вертикального размещения компоновку; на передней панели — кнопка тестирования ИБП, включения/выключения устройства, три светодиодных индикатора: питание от сети, питание от аккумулятора (свинцово-кислотный, необслуживаемый, Powerstor PS7.5-12 (12 В, 7,5 Ач)), неисправность аккумулятора/перегрузка.

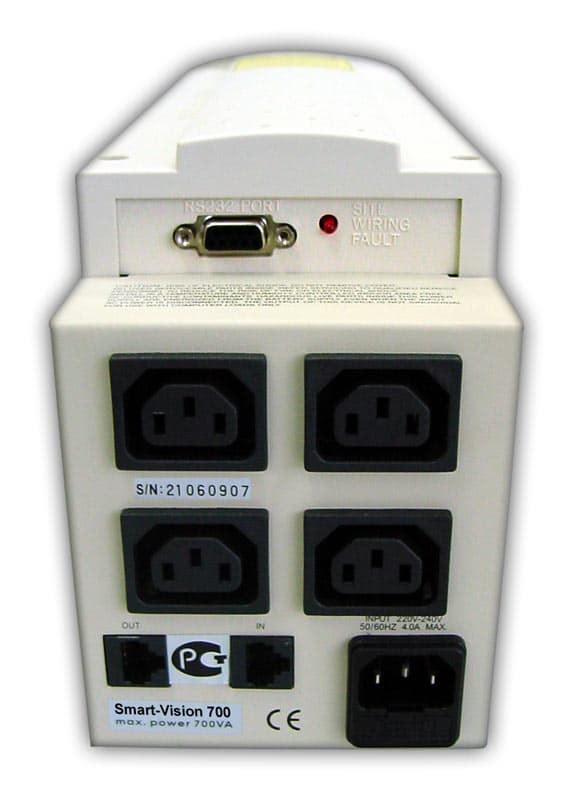

На задней панели расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-45 (в некоторых моделях — RJ-11) для защиты входа сетевой карты от помех, индикатор отсутствия заземления или неправильной фазировки (при подключении ИБП к сети), четыре розетки IEC-320 для подключения нагрузки и розетка питания самого устройства.


Программное обеспечение

Поставляемое с ИБП ПО — разработка тайваньской компании Megatec, UPSilon 2000 версии 3.00.20903 (для Windows), 2.1 для Linux kernel 2.x, FreeBSD 2.x, 3.x, Netware 3.1, 4.x, 5.x — тот же пакет, что и поставляемый с INELT Smart Station RX500S, поэтому рассматривать его не будем.

Необходимо, однако, остановиться на следующем моменте: как и INELT Smart Station RX500S, N-Power Smart-Vision 700 имеет управляющий кабель с нестандартной разводкой:

DB-9 FemaleDB-9 Male (стандарт)DB-9 Male (RX500S, Smart-Vision 700)
11
229
336
441
557
66
77
881
99

Измерения

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 168-280 В (номинальное напряжение 230 В) при частоте 50/60±5%. При работе от аккумулятора блок AVR повышает выходное напряжение на 12,5% по сравнению с входным напряжением, если оно составляет от –14% до –27% от номинала. Автоматический регулятор напряжения снижает выходное напряжение на 12,5% по сравнению с входным напряжением, если оно составляет от +10% до +22,5% от номинала, частота — 50 или 60±1% (аналогичная входной частоте).

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 177 В, в это время напряжение, приходящее на нагрузку — 219 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 182 В), в это время напряжение, приходящее на нагрузку, — 207 В.

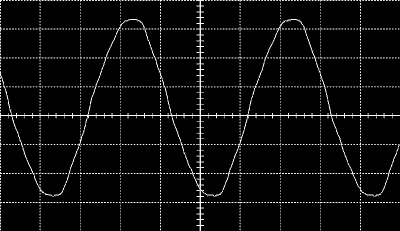

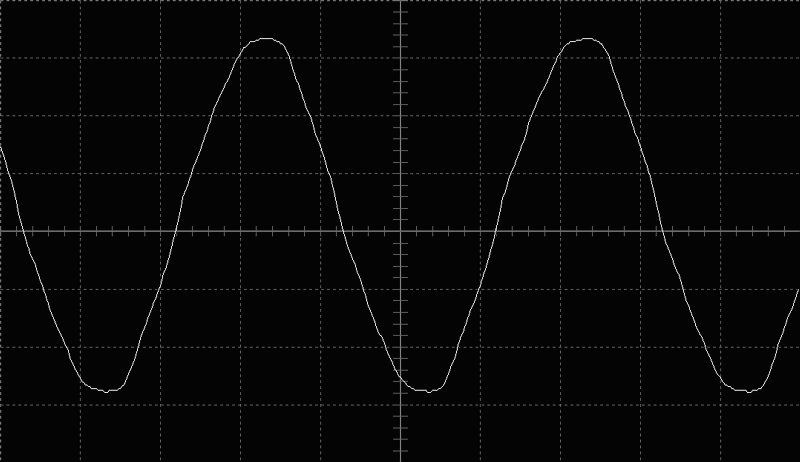

Выходное напряжение ИБП (221 В, на входе ИБП — 220 В)

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197 В (в этот момент на нагрузку приходит напряжение 225 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 211 В, в этот момент напряжение, приходящее на нагрузку — 211 В.

Вторая ступень преобразования напряжения отсутствует.

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 245 В (на нагрузку приходит напряжение 217 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 231 В.

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 387 Вт, что составляет 92% от максимальной для устройства — ф=0,6).

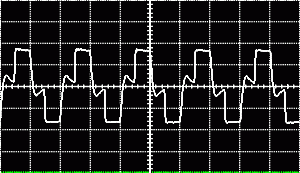

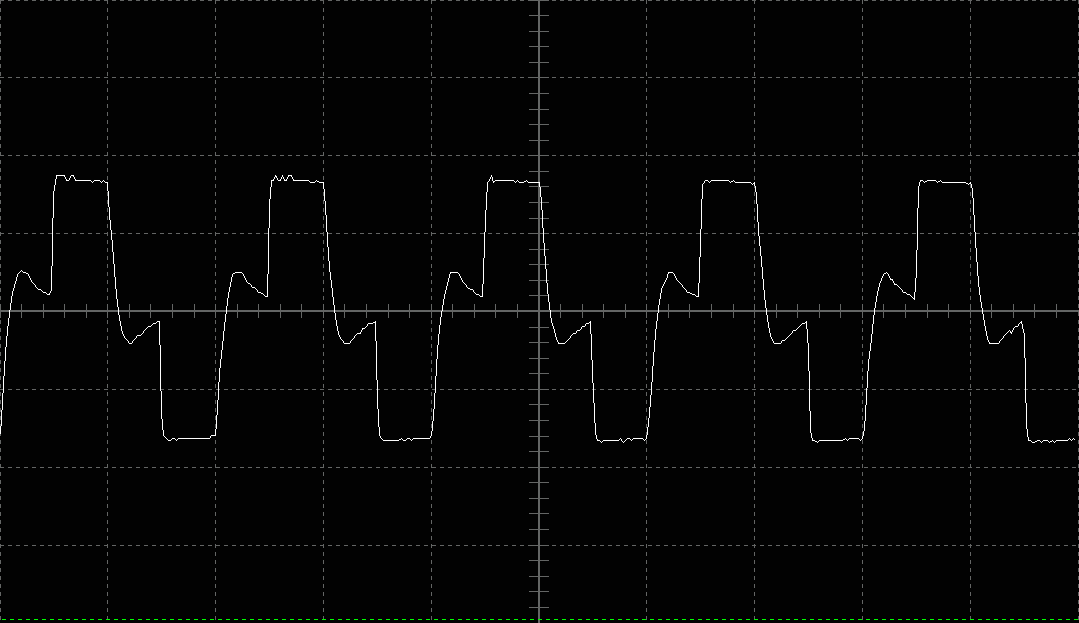

ИБП выдает на нагрузку 217 В

Входное напряжениеВыходное напряжение
177219
182207
197225
211211

ИБП автоматически отключился, когда емкость батарей составила 13% (по данным ПО), после этого потребовалась зарядка аккумулятора (без нагрузки) в течение 6 часов 15 минут.

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 92% 4минуты, 28 секунд.

Паспортные данные ИБП:

Модель Smart-Vision 700
Параметры входного напряжения
Напряжение, В 230, номинальное
Диапазон напряжений, В +22/-27% от номинального входного напряжения
Частота, Гц 50/60±5% (автопереключение)
Параметры выходного напряжения
Напряжение (на батареях) Аппроксиматичное синусоидальное, входное номинальное ±3%
Частота, Гц 50 или 60±1% (аналогичная входной частоте)
Регулировка напряжения Автоматически повышает выходное напряжение на 12,5% по сравнению с входным напряжением, если оно составляет от –14% до –27% от номинала. Автоматический регулятор напряжения снижает выходное напряжение на 12,5% по сравнению с входным напряжением, если оно составляет от +10% до +22,5% от номинала
Мощность, ВА 700
Мощность, Вт 420
Время переключения в батарейный режим, мс 4
Выходные разъемы 4
Подавление всплесков
Энергия импульса макс., Дж 320
Стандарт IEEE 587 кат. A и B
Модемный/10Base-T порт RJ-11 (2-проводная одиночная линия) или RJ-45 (сетевой) совместимый
Фильтрация шумов
EMI/RFI Постоянное подавление
Ослабление, Дб Более 45дБ на частоте 1МГц в нормальном и общем режимах
Батареи
Время работы (мин) на встроенных батареях (полная/половинная нагрузка) 5/12
Напряжение батарей, В 12
Тип Свинцово-кислотные, необслуживаемые
Время подзарядки, ч 6 до 90%
Защита
Повышенное/пониженное напряжение Переключение на батареи при выходе напряжения за пределы допустимого диапазона
Перегрузка/короткое замыкание Предохранители, срабатывающие как от перегрузок в сети, так и в случае неполадок в аккумуляторных батареях
Механические параметры
Габариты 107 x 170х385
Масса нетто, кг 9
Масса брутто, кг 10
Окружающая среда
Уровень шума Менее 45 дБ (на расстоянии 1 м) как при работе от сети, так и в автономном режиме


P.S. Хотелось бы выразить благодарность за помощь и техническую консультацию, оказанную при подготовке статьи, руководству компании N-Power и сотруднику тестовой лаборатории, Даниилу Александрову.

ИБП N-Power Smart Vision 700 предоставлен компанией N-Power



5 марта 2004 Г.
