INELT Smart Station RX500S — ИБП и сетевой фильтр

Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания.

Комплект поставки:

  • ИБП
  • Шнур COM-порта
  • Кабель питания ИБП
  • Документация
  • CD с ПО

Надо отметить, что данный ИБП визуально сразу отличается от устройств аналогичного класса — вместо привычного «вертикального» размещения ИБП располагается горизонтально, а при желании (нижняя панель имеет соответствующие крепежи) — вешается на стену.

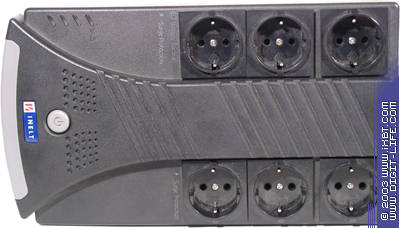

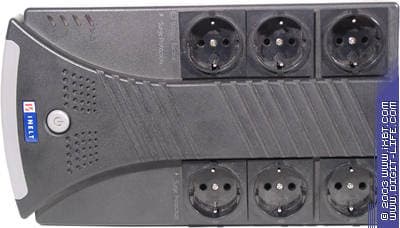

На верхней панели Smart Station RX500S расположены кнопка включения устройства, шесть розеток (три — только с защитой от скачков напряжения, три — «заведенные» на аккумулятор), четыре светодиода, идентифицирующие режимы работы устройства (сверху вниз):

  • индикатор перегрузки/необходимости замены аккумулятора
  • повышение напряжения ИБП (при пониженном в сети)
  • понижение напряжения в сети (при повышенном в сети)
  • питание от сети/работа от аккумулятора (в разных режимах работы светится зеленым/оранжевым светом)

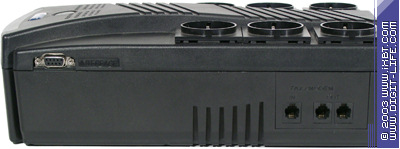

На правой боковой панели (если смотреть со стороны кнопки питания) расположены разъем RS-232 для подключения управляющего кабеля, один вход и два выхода RJ-11 (для телефона/факса).

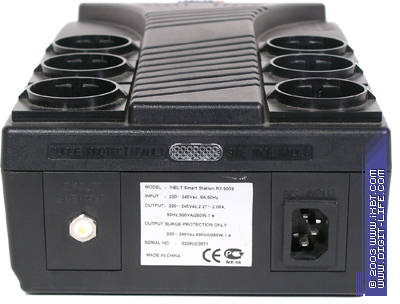

На дальней панели — разъем для подключения питания ИБП, прерыватель цепи ИБП.

Ранее существовала модель с тремя розетками и тремя разъемами IEC320, INELT Smart Station RX500, однако, вследствие низкого спроса, она была снята с производства.

Программное обеспечение

Поставляемое с ИБП ПО — разработка тайваньской компании Megatec, UPSilon 2000 версии 3.00.20903 (для Windows), 2.1 для Linux kernel 2.x, FreeBSD 2.x, 3.x, Netware 3.1, 4.x, 5.x.

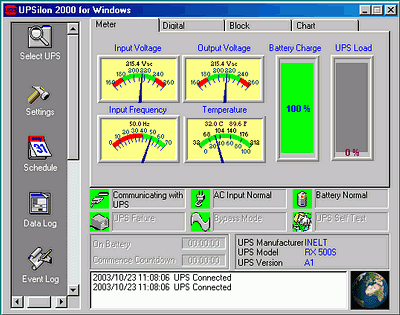

Отображение параметров работы устройства возможно в нескольких режимах: «аналоговом»

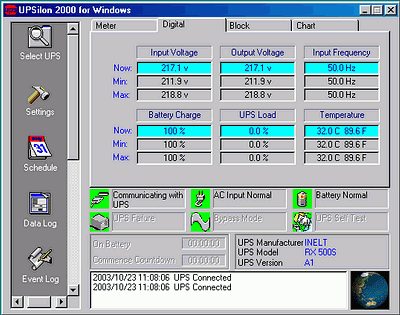

в «цифровом»:

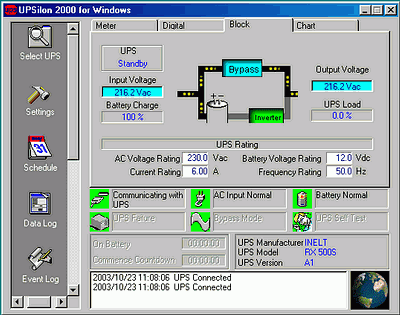

В виде блок-схемы:

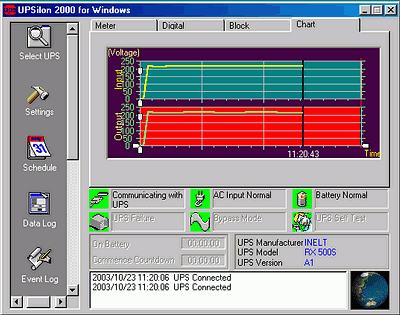

или в виде графиков:

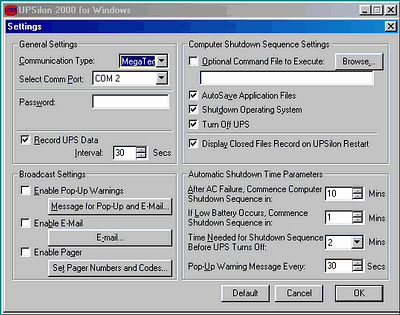

На закладке «Hастройки» выбираются последовательность действий при выключении ПК, устанавливается время автоматического отключения системы, способы оповещения об изменении параметров работы и коммуникационный порт/протокол:

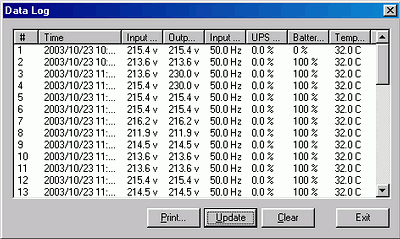

При работе управляющего ПО протоколируются все происходившие события, например, отключение/восстановление питания, проведение тестирования ИБП и др., а также ведется журнал изменения напряжения входного/выходного питания, температуры ИБП, изменения уровня заряда аккумулятора:

Измерения

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 172-288 В при частоте 50-60 Гц ±5%. При работе от сети выходное напряжение (приходящее на нагрузку) может изменяться в пределах 196-250 В, при работе от аккумулятора — 207-250 В.

Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 175,1 В, переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 205,1В).

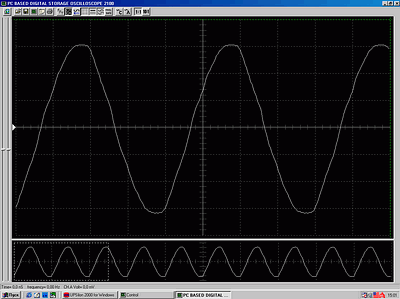

На входе ИБП — 220,1 В, на выходе — 220,1 В

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 201,3 В (в этот момент на нагрузку приходит напряжение 230,5 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 210,6 В, в этот момент напряжение, приходящее на нагрузку — 211,3 В.

Вторая ступень преобразования напряжения отсутствует.

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 244,8 В (на нагрузку приходит напряжение 242,3 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 235,1 В, в этот момент напряжение, приходящее на нагрузку — 235,8 В.

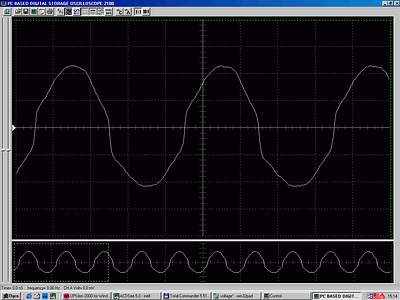

А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 250 Вт, что, по данным ПО, составляет 95%, а по паспортным характеристикам ИБП — 100%, поскольку его выходная мощность 500 ВА, cos ф=0,5).


Входное напряжениеВыходное напряжение
245,3246,5
244,8242,3
220,1220,1
201,3230,5
175,1205,1

ИБП автоматически отключается, когда емкость батарей составляет 16%, после этого потребовалась зарядка аккумулятора (осуществляется это и при включенной нагрузке) в течение [в нашем случае] 3 часов 24 минут.

При 100% заряда аккумуляторов ИБП проработал с нагрузкой 94% 3 минуты, 48 секунд, при этом "остаточный" заряд аккумулятора составил 2%.

ИБП INELT Smart Station RX500S предоставлен компанией INELT



4 декабря 2003 Г.
