Обзор двух блоков питания Zippy и еще одного FSP

В этом обзоре мы рассмотрим три блока питания от двух производителей. Первый — Bluestorm (AX500-A) от FSP Group, два оставшихся — решения от не менее известной тайваньской Zippy, HG2-6400P — для настольных систем и серверный PSL-6701P, которые поставляются на рынок под маркой Emacs. Почему в одном обзоре рассматриваются абсолютно разные — и по позиционированию, и по мощностям блоки? Так уж получилось, что никакого скрытого смысла в подборке моделей нет. Блок FSP «не успел» попасть в предыдущий обзор, где рассматривался один из блоков компании, а чтобы не «лить воды» в статье про один блок, и было принято решение о рассмотрении его с двумя блоками Zippy.

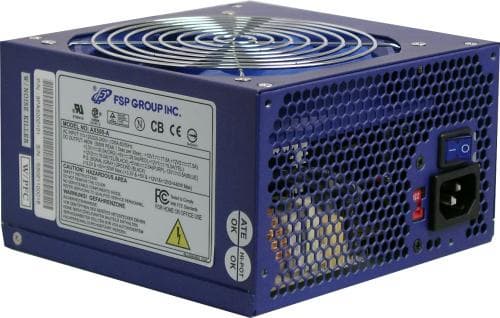

Bluestorm попал к нам без упаковки, как самостоятельное решение, однако, по информации с сайта компании, модель поставляется в цветной картонной коробке, чья цветовая гамма выдержана в цветах подсветки кнопки включения/выключения БП. В комплект поставки входят: руководство пользователя, крепежные винты, переходник на разъем питания 20-24 контакта.

Блок оснащен вентилятором 120×120×25 мм (производство Protechnic) со скоростью вращения 2500 об/мин, током воздуха 80,97 CFM и уровнем шума 38,3 дБа. Корпус блока, оплетка проводов и «периферийные» разъемы — синего цвета.

Разъемы блока питания рассмотрим в сравнении разъемами предыдущих моделей:

 Thermaltake Purepower 680-APDThermaltake Purepower TWV480FSP550-60PLNAX500-A
Основной разъем питания24202424
SATA (15 контактов)422
«Периферийные» (4 контакта)10958
+12 В (4 контакта)1
FDD (4 контакта)221
PCI Express +12 В (6 контактов)2 1
+12 В (8 контактов) 1
AUX 1

Как и Bluestorm, блоки питания Zippy также были предоставлены в виде самостоятельных устройств, без упаковки, хотя достоверно известно следующее: HG2-6400P поставляется в цветной картонной коробке, в комплект поставки входят: руководство пользователя, шнур питания, адаптер для разъема питания 20-24 контакта, дополнительный 80-мм вентилятор.

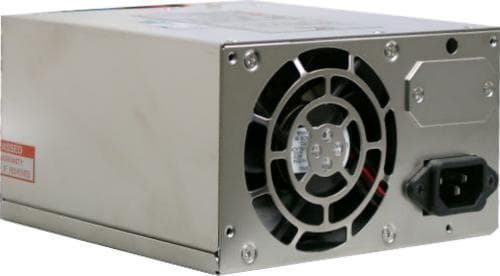

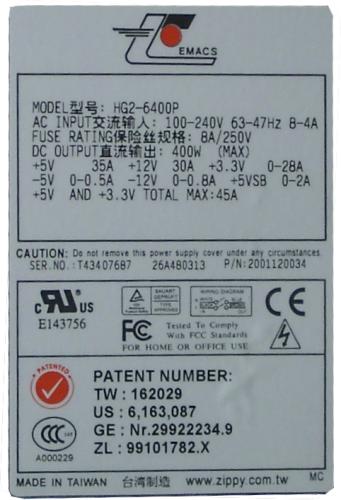

HG2-6400P

На официальном сайте компании нет информации о комплекте поставки PSL-6701P, но можно предположить, что максимум, чего можно ждать — не более чем шнур питания в комплекте — все-таки серверный блок питания как-никак, никаких ценимых пользователями «довесков» ему и не требуется. Что касается разъемов обоих блоков, то основное отличие заключается в отсутствии у «серверной» модели разъемов питания SATA-приводов и 8-контактного разъема +12 В у «десктопной» модели.

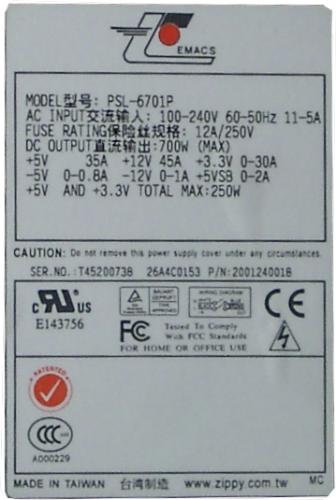

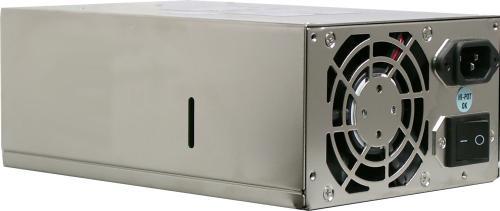

PSL-6701P
 HG2-6400PPSL-6701P
Основной разъем питания2024
SATA (15 контактов)2
«Периферийные» (4 контакта)68
+12 В (4 контакта)1
FDD (4 контакта)2
PCI Express +12 В (6 контактов)
+12 В (8 контактов)1
AUX1

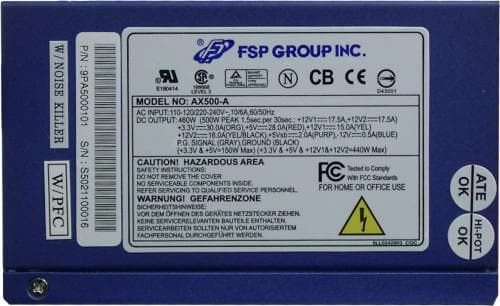

AX500-A

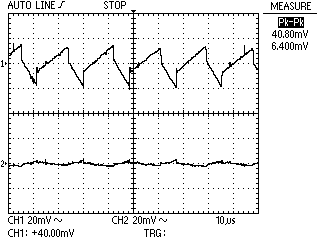

Пульсации по шине +12 В составляют около 40,8 мВ, по +5 В — не более 6,40 мВ.

Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,56, а максимальное — +12,28 В, по шине +5 В минимальное значение — +4,81, максимальное — +5,21 В, по шине +3,3 В — +3,15 и +3,31 В соответственно. Блок уложился в пределы допустимых колебаний напряжений и величин пульсаций.

HG2-6400P

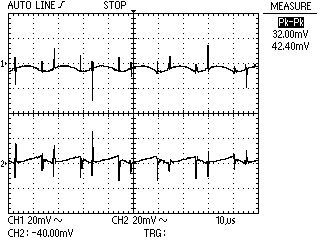

Пульсации по шине +12 В составляют около 32,0 мВ, по +5 В — не более 42,40 мВ.

Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,42, а максимальное — +12,19 В, по шине +5 В минимальное значение — +4,77, максимальное — +5,15 В, по шине +3,3 В — +3,18 и +3,37 В соответственно.

PSL-6701P

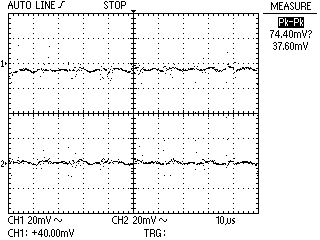

Пульсации по шине +12 В составляют около 74,4 мВ, по +5 В — не более 37,6 мВ.

Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,63, а максимальное — +12,18 В, по шине +5 В минимальное значение — +4,87, максимальное — +5,21 В, по шине +3,3 В — +3,14 и +3,30 В соответственно. Блок уложился в пределы допустимых колебаний напряжений и величин пульсаций.

Выводы

Рассмотренные два блока Zippy не преподнесли никаких особых сюрпризов — ни в плане продемонстрированной стабильности напряжений, ни в плане величины пульсаций по основным шинам питания и выглядят обычными честными «рабочими лошадками».

Что касается AX500-A, то его показатели вполне укладываются в показатели стандартного блока с пассивным PFC, в частности, не возникает никаких дополнительных пульсаций, а общая форма переменной составляющей шины питания +12 В «более-менее пилообразная».

Продолжение следует...


Блоки питания Zippy предоставлены компанией БTK



5 июня 2005 Г.
