Leadtek WinFast DTV2000 H — гибридный TV- и FM-тюнер с классическим приёмником и оригинальным подключением антенн



И того, и другого.
Герой одного мультфильма

Распространение стандарта DVB-T (Digital Video Broadcasting-Terrestrial) привело к закономерному увеличению количества присутствующих на рынке моделей компьютерных TV-тюнеров с поддержкой цифрового вещания. Однако переходный период с одновременным наличием у пользователя как аналоговых, так и цифровых каналов требует так называемых гибридных устройств, способных работать в обоих режимах. Не сказать, что такие модели являются экзотикой, но в данном случае есть один нюанс. Практически во всех подобных тюнерах используются полупроводниковые ВЧ-блоки производства Philips, Xceive и Microtune. При таких несомненных достоинствах как компактность и низкое энергопотребление, даже лучшие представители современных полупроводниковых селекторов при снижении уровня аналогового сигнала могут уступать классическим приёмникам. Не секрет, что усреднённые российские условия приёма идеальными назвать нельзя, поэтому гибридные TV-тюнеры, оснащённые классическими ВЧ-блоками, заслуживают пристального внимания. До этого в нашу лабораторию попадала только одна подобная модель — Compro VideoMate DVB-T300, продемонстрировавшая неплохие показатели по результатам тестирования. Тем не менее, один недостаток у этого тюнера всё же был — отсутствие FM-радио. Рассматриваемый в этом обзоре продукт инженерной мысли сотрудников тайваньской компании Leadtek Research Inc., предоставившей свои DVB-T модели одной из последних, с приёмом радиостанций справляется, что даёт ему право претендовать на звание одного из наиболее функциональных гибридных тюнеров.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041. Кроме того, этой тематике посвящены следующие наши материалы:

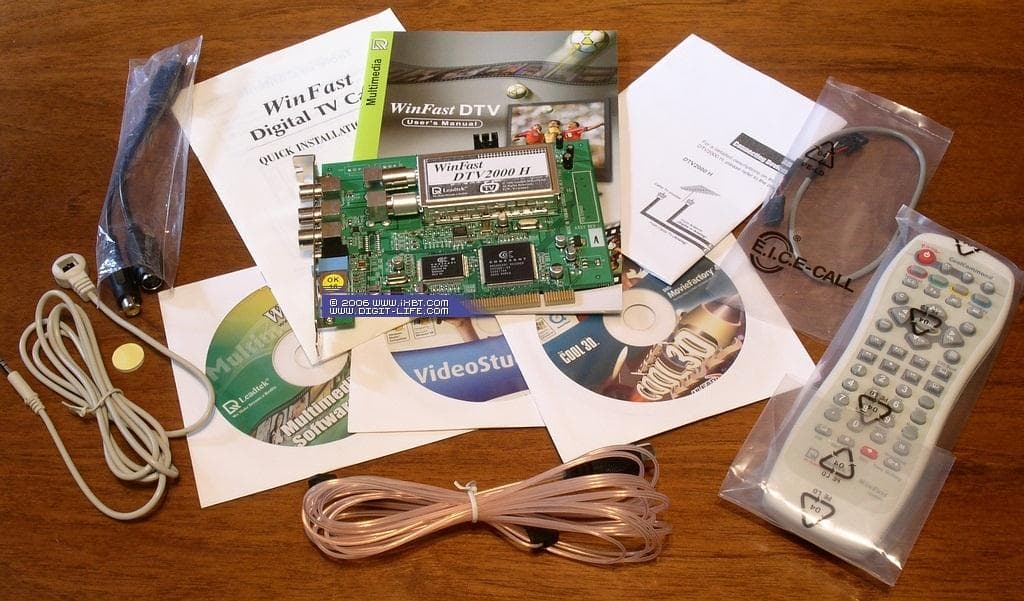

Комплект поставки

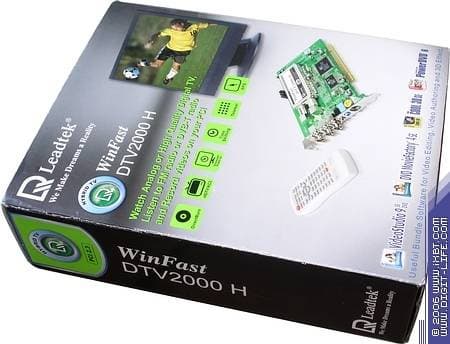

Коробка Leadtek WinFast DTV2000 H представляет собой образец нового дизайнерского стиля, в настоящий момент распространяющегося на все мультимедийные продукты этого производителя. Двухцветное оформление — чёрный цвет в сочетании с индивидуальными для каждой модели цветовыми вставками (в нашем случае зелёными), выглядит довольно эффектно.

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Переходник-разветвитель Mini-DIN 6-pin — S-Video + RCA для подключения внешних видеоисточников
  • FM-антенна
  • Кабель для подключения к дополнительному разъему звуковой карты
  • Руководство по установке тюнера
  • Подробное руководство по эксплуатации тюнера
  • 3 CD с драйверами и программным обеспечением

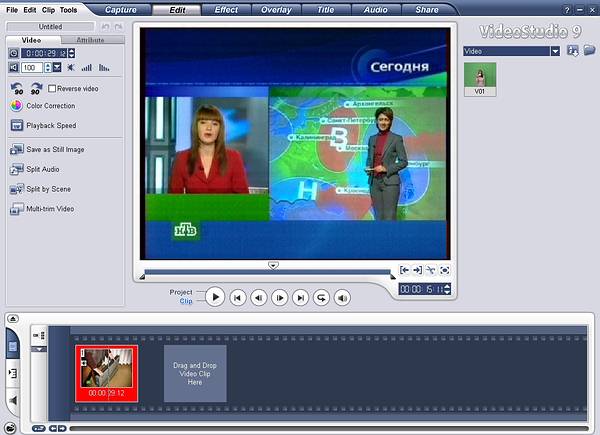

В качестве дополнительного ПО предлагаются: Ulead VideoStudio 9 SE от Ulead Systems для захвата и редактирования видео,

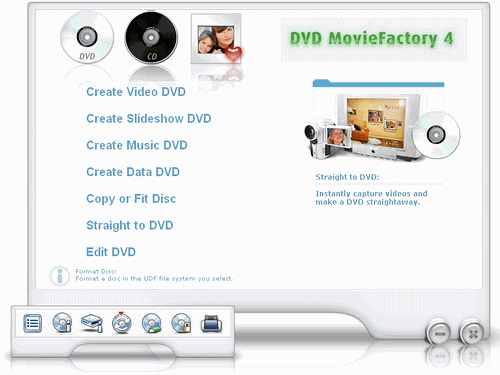

Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD

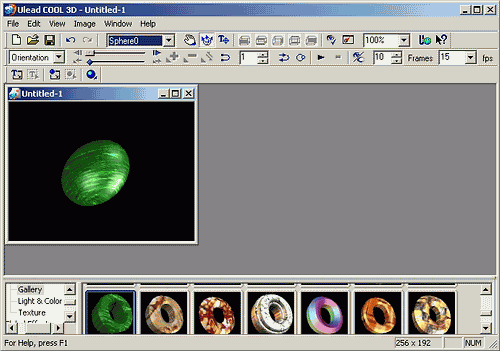

и редактор титров Ulead COOL 3D 3.0 SE.

Серийный номер Ulead DVD MovieFactory 4 SR прописан в установочном меню, ключи для остальных программ находятся на конвертах.

Конструкция и спецификации

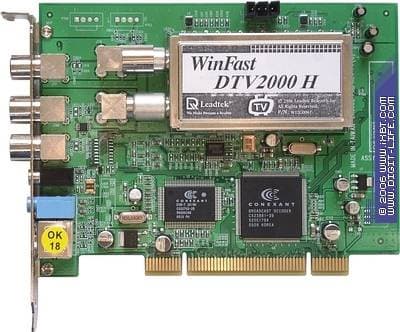

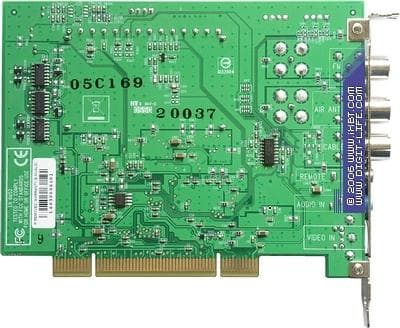

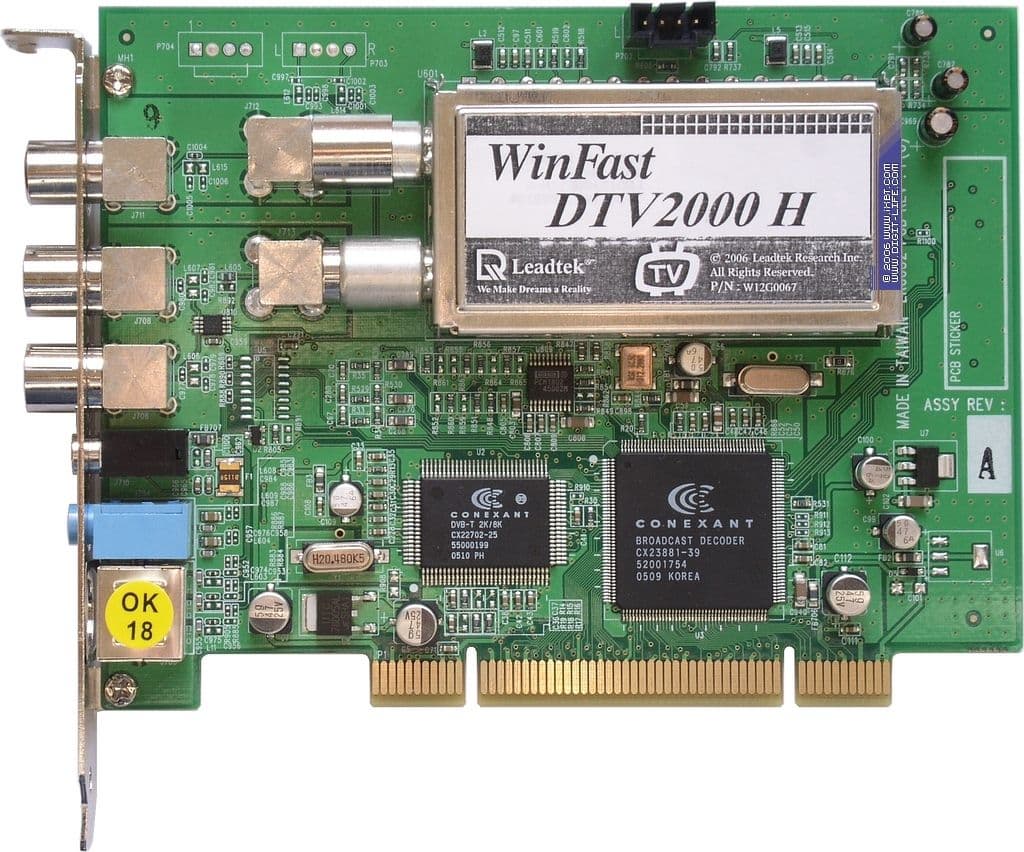

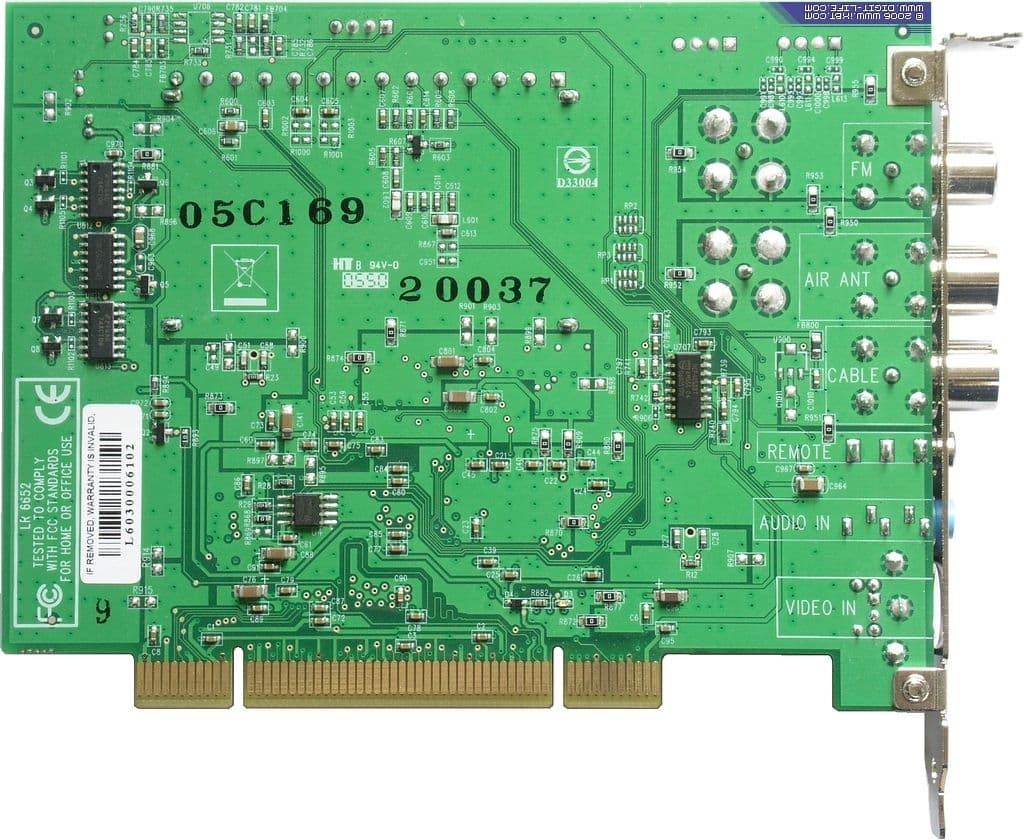

Мода на низкопрофильные тюнеры не коснулась Leadtek. Скорее, наоборот, плата выше планки с разъёмами. Впрочем, до гигантизма WinFast TV DV2000 и Leadtek WinFast PVR2000 WinFast DTV2000 H ещё далеко.

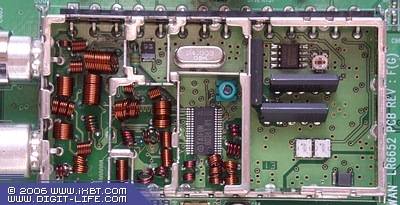

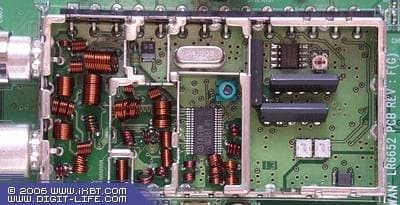

Сразу обращает на себя внимание необычное расположение ВЧ-блока в отдалении от антенных разъёмов. Такой подход позволил реализовать одновременное подключение двух антенн (!), что при наличии кабельного телевидения и DVB-T в дециметровом диапазоне избавляет от проблем с коммутацией. Увеличение длины проводника и лишние контакты могут не лучшим образом сказаться на качестве приёма, но к этому вопросу мы ещё вернёмся. Надо отметить, что разводка организована таким образом, что каждый разъём соответствует своему диапазону.

На WinFast DTV2000 H установлен селектор Philips FMD1216ME/IH-3, представляющий собой аналог приёмников серии 1216 Mk3 с поддержкой DVB-T.

Для аналогово-цифрового преобразования используется традиционный для Leadtek 10-битный АЦП CX23881-39 от Conexant Systems, Inc.

Для работы в DVB-T режиме предназначен COFDM демодулятор Conexant CX22702-25.

Производителем заявлены следующие возможности:

  • Поддержка PAL/SECAM BG/DK/I/L
  • Полная поддержка антенного и кабельного диапазонов
  • Поддержка декодирования стереозвука стандартов EIAJ/NICAM/A2/FM
  • Поддержка HDTV/AC3 для DVB-T
  • Поддержка EPG (Electronic Programs Guide) для DVB-T
  • Полное сканирование каналов за 23 секунды (зависит от страны, города и провайдера)
  • Программная поддержка сторонних кодеков при записи
  • Режим отложенного просмотра Time-Shifting
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи DVD/SVCD/VCD

Конфигурация тестового компьютера

Работа с DVB-T:

  • Процессор AMD Athlon 64 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ
  • Видеокарта HIS IceQ RADEON X1600 PRO Turbo
  • Жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA
  • Операционная система Windows XP Professional (SP2) ENG
Работа с аналоговым телевидением:
  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Видеокарта HIS RADEON X1800XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

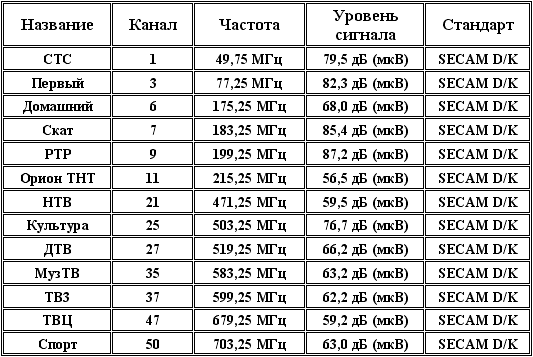

Список эфирных каналов при тестировании

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево—Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную внешнюю антенну, которыми комплектуются многие DVB-T тюнеры.

Подключение

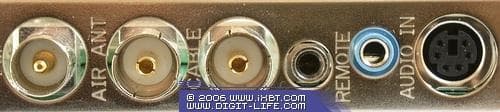

Благодаря полноразмерному дизайну, появление второго антенного разъёма не привёло к существенным коммутационным неудобствам. Для подключения внешних аудиоисточников используется разъём mini-jack 3,5 мм. Источники видеосигнала подключаются к разъёму Mini-DIN 6-pin посредством переходника, имеющего S-Video и композитный входы.

Подключение к звуковой карте реализовано привычным для Leadtek вертикальным 4-pin разъёмом в верхней части платы. Благодаря высоте платы, вероятность возникновения проблем с устройствами в соседнем PCI-слоте достаточно невелика. В противном случае (платы габаритов Creative Audigy 2 ZS) звуковой кабель приходится перегибать под прямым углом.

Установка и настройка

Установочное меню в исполнении Leadtek представляет собой интерактивный ролик, выполненный с помощью flash-технологий.

При тестировании использовались драйверы 4.0.112.3218, 4.0.112.3219 и программы WinFast DTV версий 2.0.1.79, 2.0.1.86, WinFast FM версии 5.13.01.2006-2.99.

Leadtek предоставляет драйверы как для 32-, так и для 64-битных операционных систем. Не совсем понятно наличие в дистрибутиве последних утилиты VideoWDMControl от Сергея Андыка, как выяснилось, автор утилиты о подобном использовании информации не имеет.

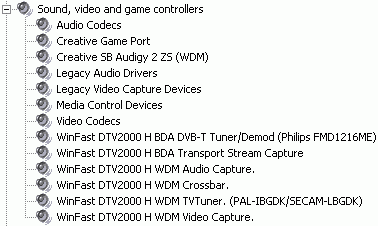

После установки получаем 6 (!) устройств в разделе Sound, video and game controllers

и иконку программы WinFast Wizard в системном трее.

В отличие от производителей, адаптирующих к DVB-T тюнерам ПО для аналоговых моделей, Leadtek представил программу WinFast DTV, заметно отличающуюся от знакомой нам WinFast PVR.

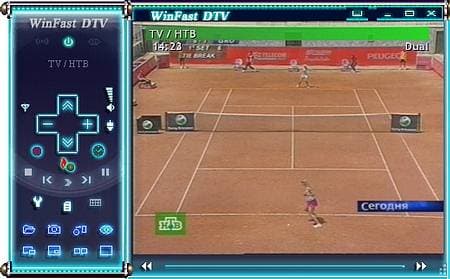

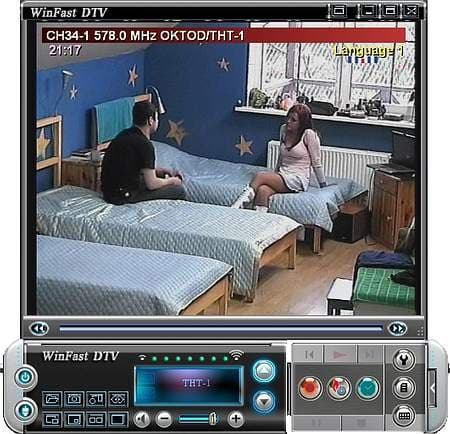

Дизайн и эргономика интерфейса вызывают положительные впечатления. С программой, действительно, приятно работать. Не будут разочарованы и любители смены внешнего вида, стандартная поставка включает в себя три совершенно разных варианта.

Восприятие внешнего вида в известной мере субъективно, так что, для фанатов минимализма предусмотрены отключение панели управления и режим видеоокна без рамки, так называемый frameless mode.

Программа поддерживает русский интерфейс, но пользоваться им следует с изрядной осторожностью. Так, режим обработки изображения Eagle Vision, присутствующий в MPEG1/2-декодерах от CyberLink Corp. (этот декодер используется в WinFast DTV), переведён как Угол обзора (!), а таймер отключения получил гордое название Режим Отметчика времени Сна. Впрочем, если отвлечься от вышеуказанных ляпов, то для пользователя, незнакомого с английским языком, русский вариант вполне пригоден к употреблению.

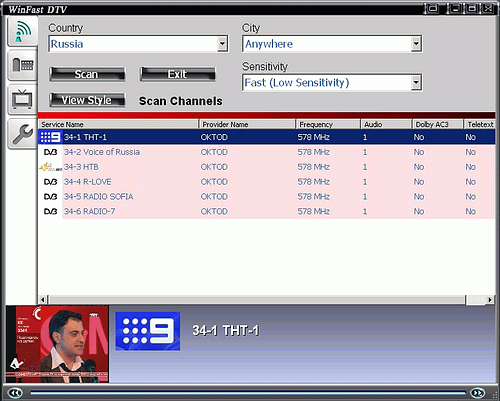

Настройки меняются в зависимости от режима (цифровой/аналоговый). В списке стран для сканирования цифровых каналов появилась Россия, причём, поиск оказался успешным даже при выборе низкой чувствительности.

Программа поддерживает логотипы каналов, но по понятным причинам, в данном случае, эта возможность оказалась невостребованной.

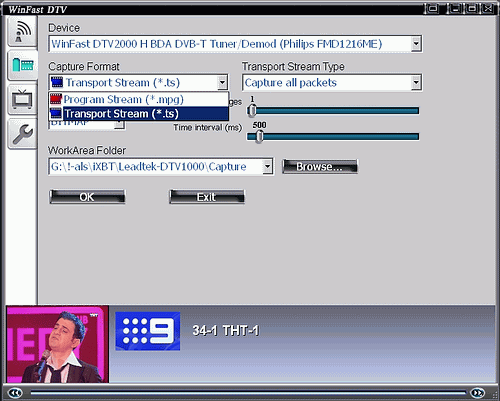

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream). Стандарт DVB-T позволяет передавать на одной частоте несколько каналов, поэтому выбор захвата всех пакетов или только одной программы можно только приветствовать.

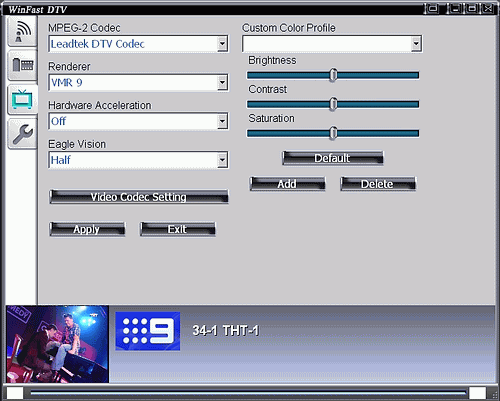

На вкладке настроек видео расположены: выбор кодека, видеорендерер, включение/отключение аппаратного ускорения и активация вышеупомянутого режима Eagle Vision. Интересно, что программа поддерживает сторонние декодеры, работа с NVIDIA PureVideo Decoder неприятных сюрпризов не преподнесла. Здесь же находится доступ к видеонастройкам декодера.

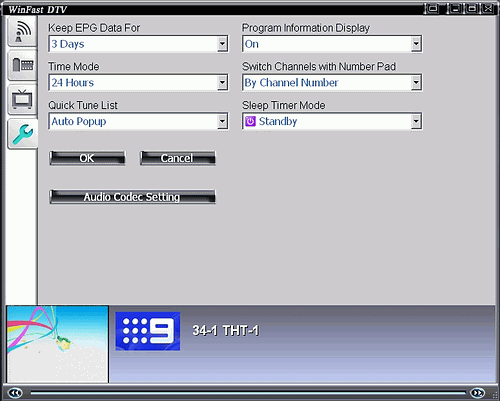

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включение/отключение OSD, режим переключения каналов (по номеру канала, по номеру в списке) и опции таймера сна (выключение компьютера/перевод в ждущий режим). Вызов звуковых настроек MPEG2-декодера попал сюда, видимо, по остаточному принципу.

Переключение в аналоговый режим достаточно неявно реализовано с помощью кнопки выбора видеоисточника. Последовательность выглядит следующим образом: DVB-T — аналоговое TV — композитный вход — S-Video вход.

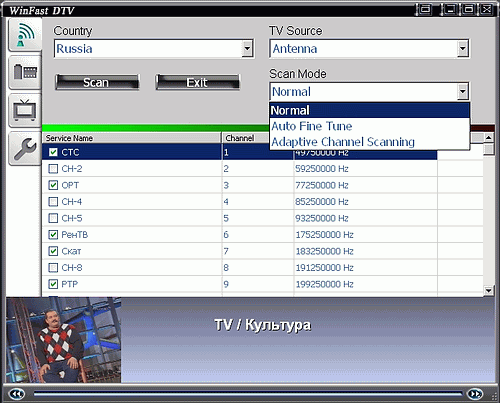

Поиск аналоговых каналов, в целом, аналогичен поиску, реализованному в программе WinFast PVR. Присутствует поиск по частоте (режим Adaptive Channel Scanning), закономерно занимающий больше времени.

Возможны экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем. К сожалению, стандарт цветности жёстко привязан к региональным настройкам. Странно, что в программе отсутствует Польша с близкой к России сеткой частот, так что, для пользователей с каналами в PAL остаётся выбор, разве что, Чехии. И ручной ввод частоты, конечно.

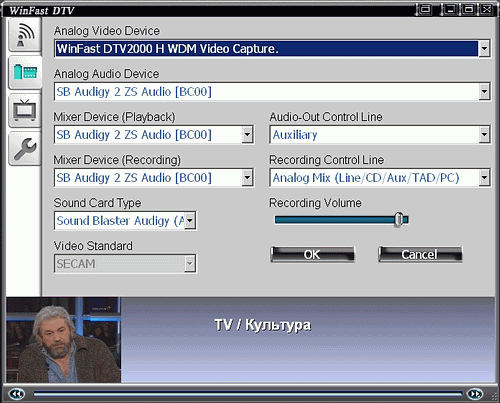

В разделе звуковых настроек предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиочипами. Видимо, для этой же цели служит выбор типа звуковой карты — Auto/C-Media HD Audio/Sound Blaster Audigy (Audigy 2).

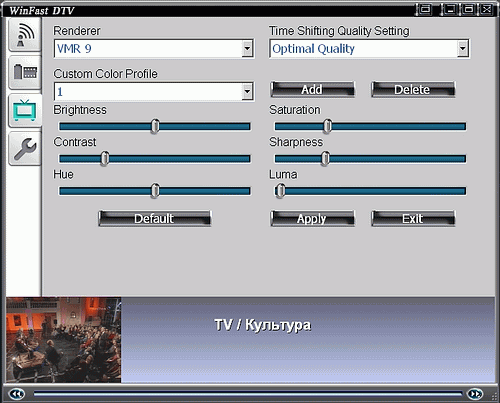

Вкладка видеонастроек даёт доступ стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости с возможностью создания собственных профилей. Здесь же находится выбор предустановленных параметров потока при работе функции отложенного просмотра Time-Shifting.

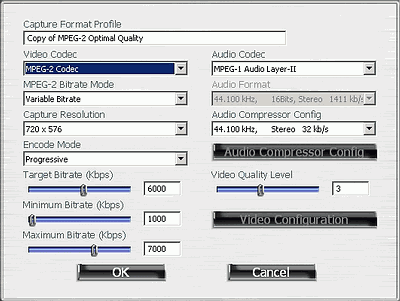

При записи в аналоговом режиме с помощью штатного MPEG1/2-кодека доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом.

Дополнительные возможности

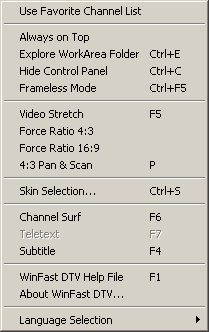

Доступная посредством контекстного меню опция растяжения изображения на полный экран, без сомнения, будет полезна владельцам LCD-мониторов.

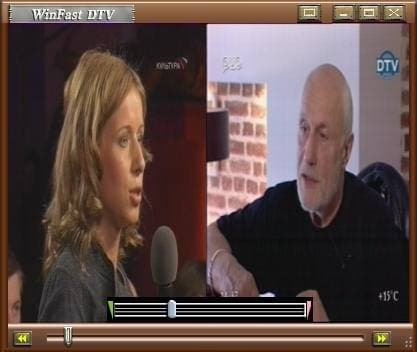

К режимам воспроизведения файлов внутри основного видеоокна PiP (Picture-in-Picture) и в отдельном окне PoP (Picture-On-Picture) добавился оригинальный режим PaP (Picture-And-Picture), при котором окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

К сожалению, одновременный просмотр с режимом Time-Shifting в другом окне в данном случае не поддерживается ни в аналоговом, ни в цифровом режиме.

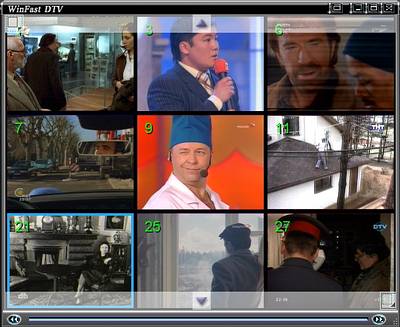

Многоканальный предварительный просмотр является шагом в сторону от фирменной технологии Unlimited Channel Surfing. Вместо этого, количество каналов в матрице регулируется скачкообразно — одно окно, 2×2, 3×3 и т. д.

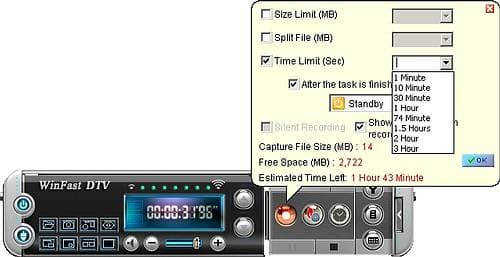

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи. Пожалуй, перед нами самая изящная реализация подобной функции из встречавшихся до этого.

В WinFast DTV разработчики отказались от пользовательской регулировки времени буфера режима отложенного просмотра (запись в буфер — ручное воспроизведение через какое-то время) в пользу классического варианта с постоянно запущенными записью/воспроизведением. Тем не менее, «изюминка» нашлась и здесь. В отличие от ПО остальных производителей, остановка воспроизведения не предназначена для выхода из режима Time-Shifting, для этого служит отдельная кнопка на панели. Такой подход удобен тем, что страхует от случайного отключения отложенного просмотра.

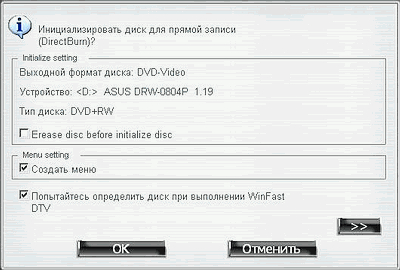

Программа поддерживает непосредственную запись на оптические носители, возможно создание меню DVD-диска.

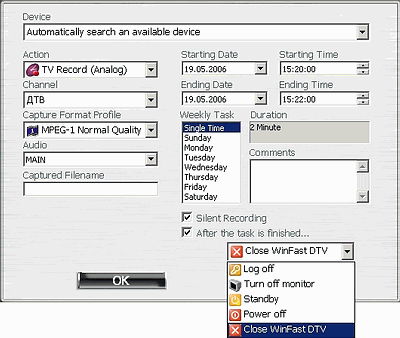

Планировщик поддерживает режим фоновой записи Silent Recording без активации видеоокна. После окончания запланированного задания возможно отключение компьютера и переход в ждущий режим.

Галерея захваченных кадров по-прежнему отсутствует.

Качество

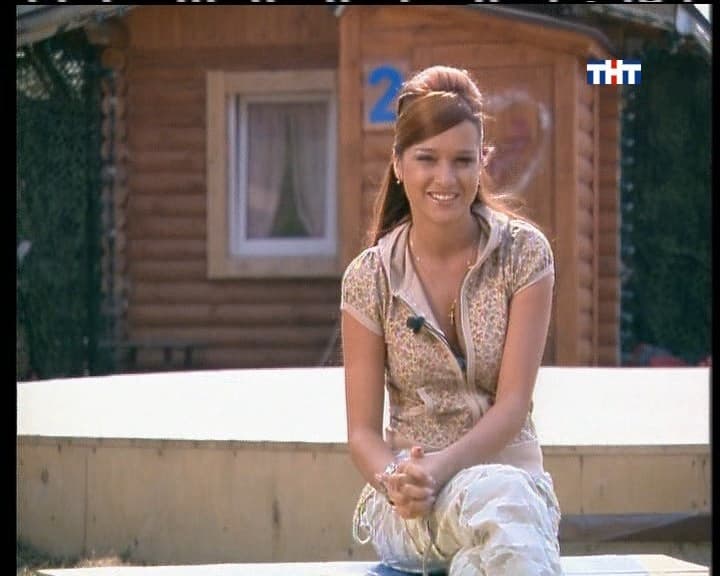

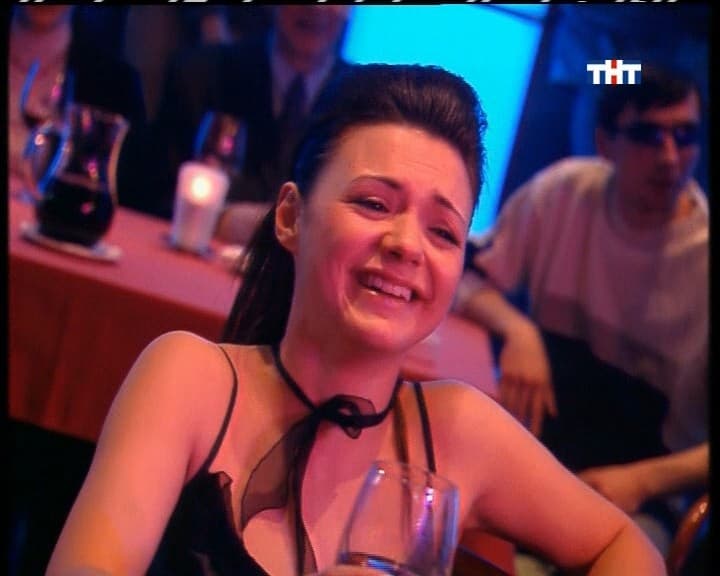

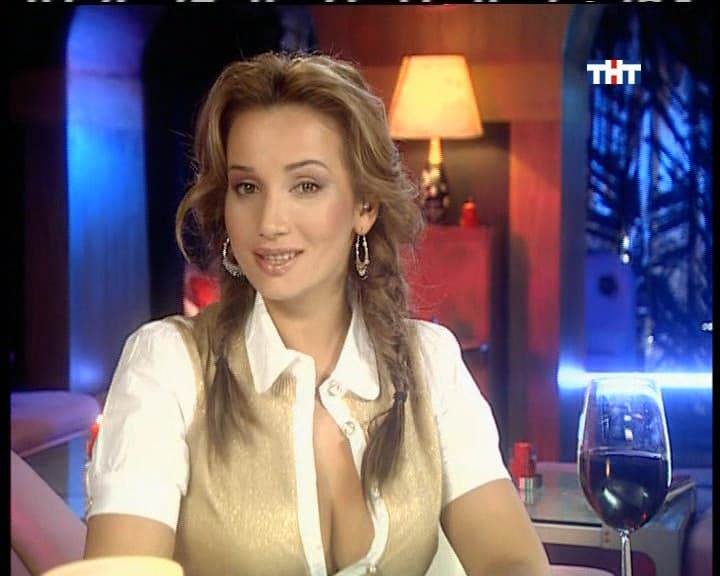

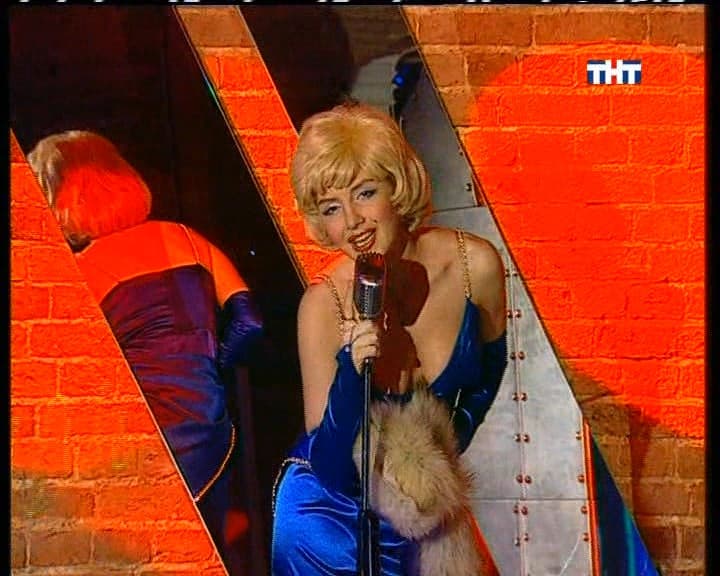

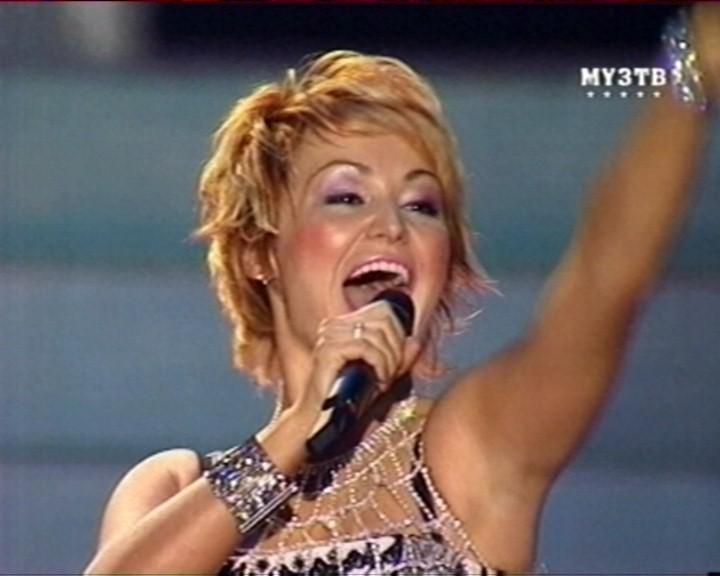

При работе в цифровом режиме индикатор качества приёма находился в районе максимального значения. Артефактов MPEG-компрессии, равно как и эффекта «подтормаживания» изображения, при тестировании не наблюдалось.

Напомним, что стандарт DVB-T позволяет транслировать передачи с максимальными битрейтами, позволяющими реализацию телевидения высокой чёткости. Увы, в настоящее время ООО «ОКТОД» транслирует канал ТНТ с общим постоянным битрейтом 3800 Кбит/с, параметры звука при этом составляют 64 Кбит/с, 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизация изображения и звука в процессе тестирования отсутствовала.

Декодирование и запись в MPEG1/2 осуществляются программно.

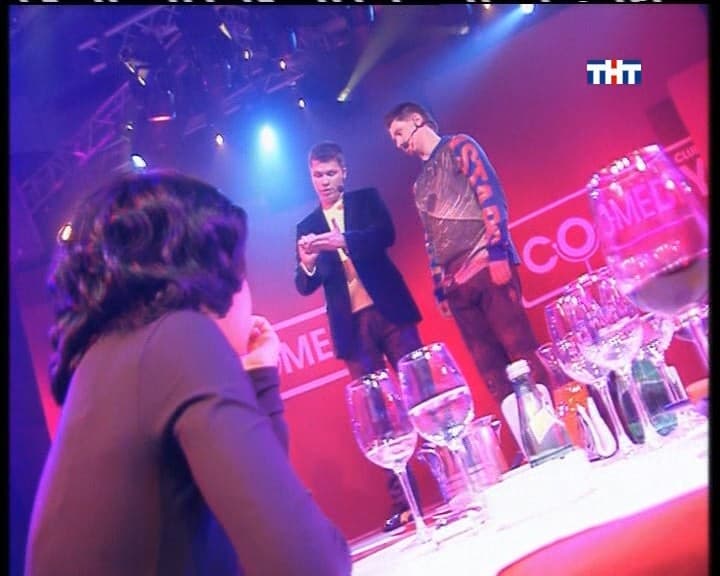

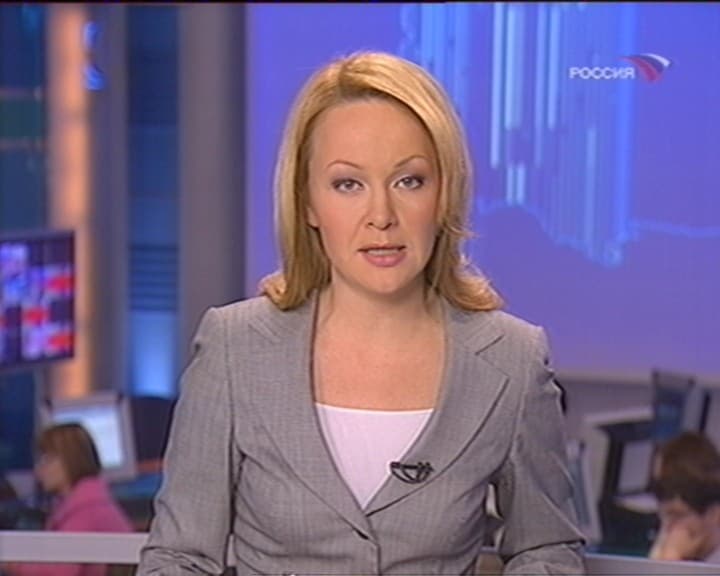

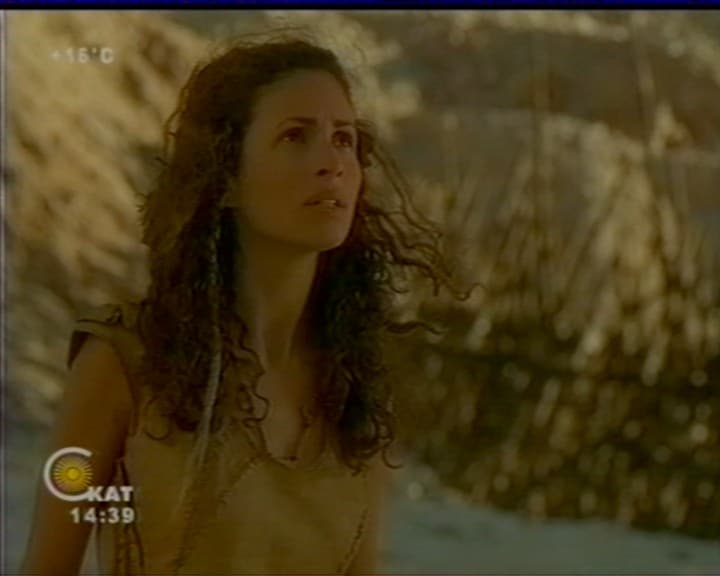

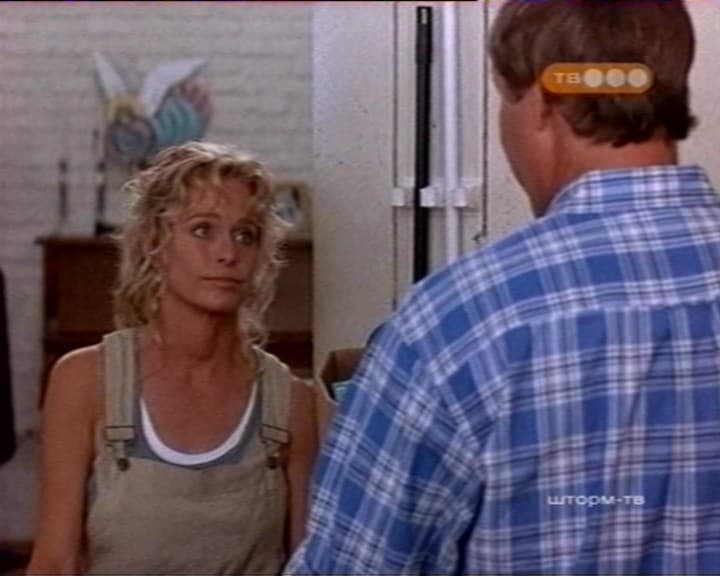

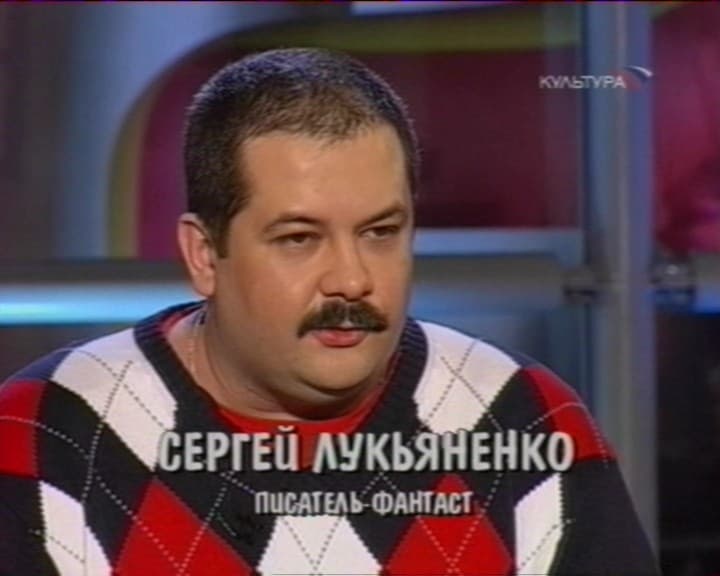

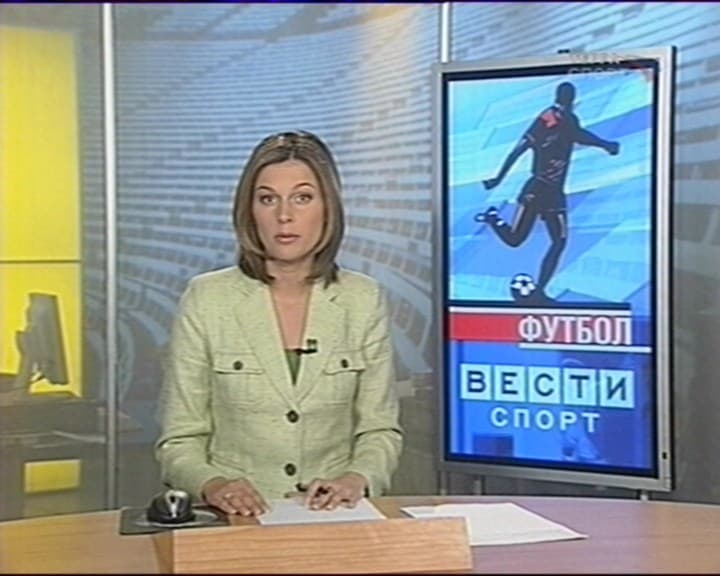

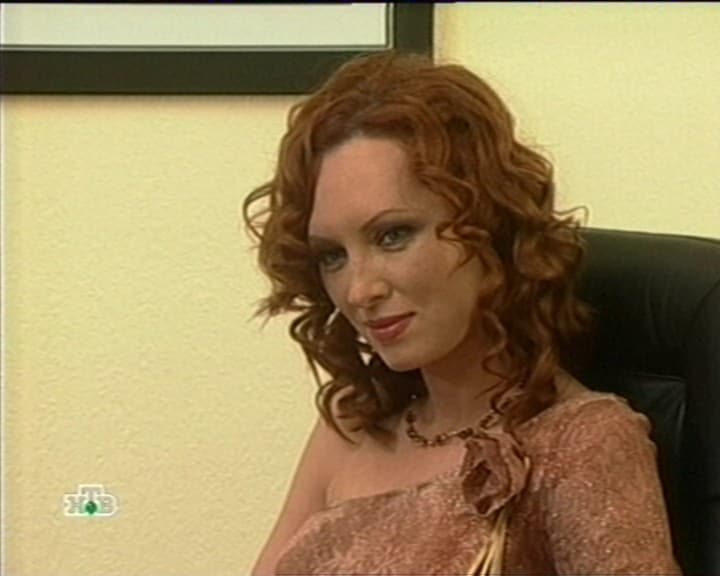

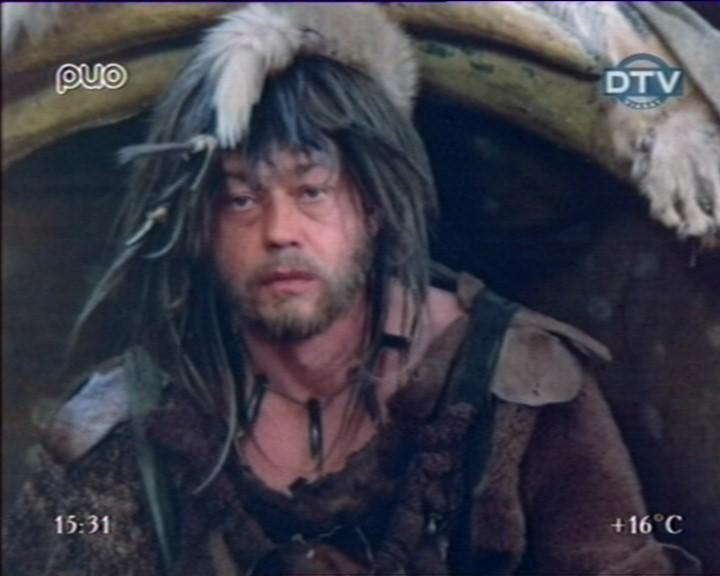

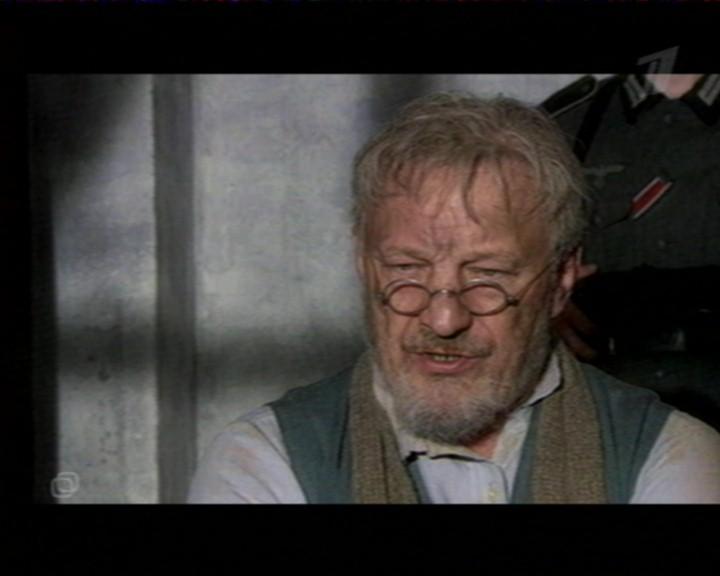

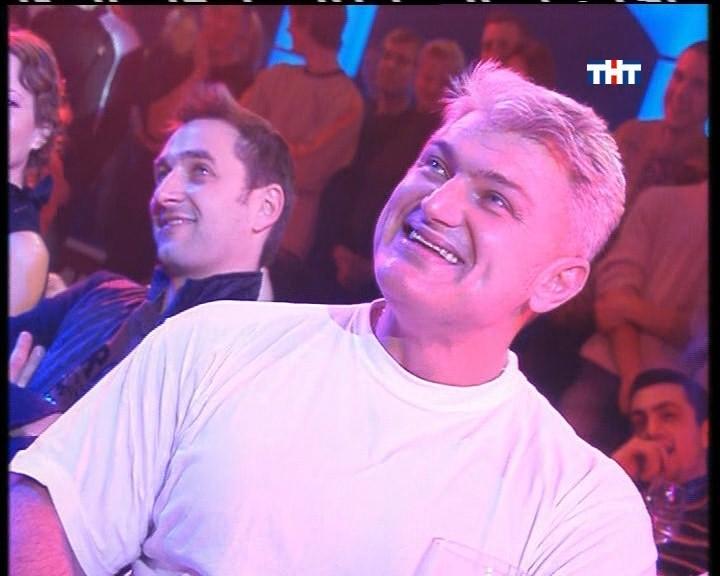

При работе в аналоговом режиме используемый ВЧ-блок позволил справиться с уверенным приёмом всех моих каналов. К разряду мелких недостатков можно отнести разве что пропуск при сканировании частоты 49,75 МГц с последними версиями драйверов и WinFast DTV, исправляемый возможностью ручного добавления.

К сожалению, включенный по умолчанию в драйвере фильтр с частотой среза 1,5 МГц для SECAM не позволяет добиться приемлемой чёткости при работе с аналоговыми каналами. Будем надеяться, что производитель обратит на это внимание.

Претензий к качеству звука и к стабильности работы режима отложенного просмотра не возникало.

FM-тюнер

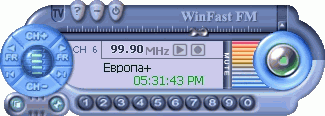

Удивительно, но программа WinFast FM избежала радикального обновления. C одной стороны, зачем чинить то, что не сломалось? С другой стороны — нарушается общая стилистическая целостность. Да и поддержка языков, отличных от английского, FM-приложению не помешала бы.

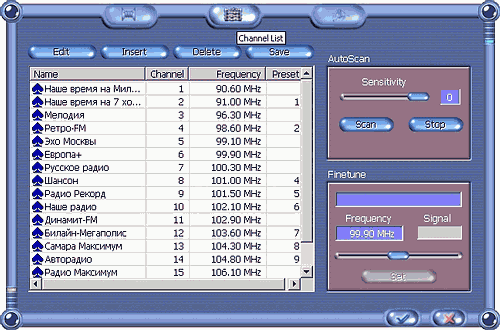

Несмотря на 4 значения чувствительности, обойтись без ручного добавления каналов не удалось. Тем не менее, после этой операции WinFast DTV2000 H продемонстрировал отличное качество приёма радиостанций.

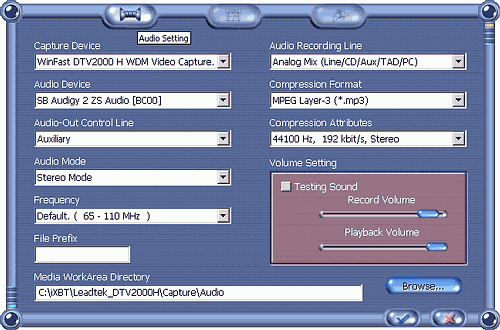

Кроме записи в mp3 с системным ограничением в 22 кГц 56 Кбит/сек (обходится заменой стандартного кодека от Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы wma (до 44 кГц 128 Кбит/сек) и Microsoft ADPCM.

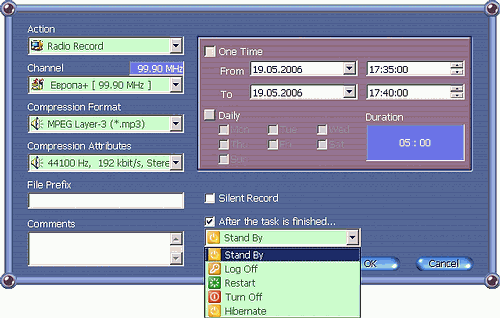

Планировщик WinFast FM также поддерживает отключение компьютера после выполнения задания.

Работа в FM-режиме преподнесла два не очень приятных сюрприза. Во-первых, во время записи отключается звук, во-вторых, общий уровень громкости заметно занижен.

В остальном, качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 482 КБ).

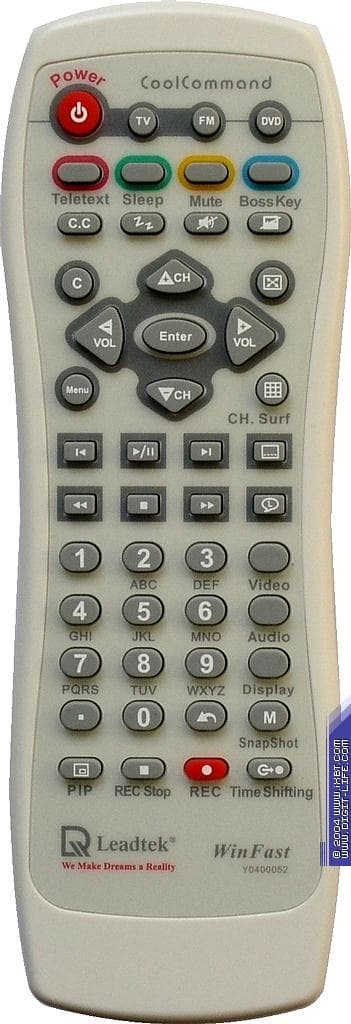

Пульт ДУ

Тюнер комплектуется тем же пультом, что и Leadtek WinFast PVR2000. Благодаря удобному расположению кнопок и достаточной информативности их нажатия, эргономика пульта находится на хорошем уровне. Питание от 2 батареек типоразмера ААА. Поддерживается отключение компьютера при помощи пульта.

Выводы

Хороший приём, как в цифровом, так и в аналоговом режиме, удобная коммутация в случае кабельного аналогового телевидения и наличие FM-радио позволяют присудить Leadtek WinFast DVB2000 H награду нашего сайта за оригинальный дизайн. К тому же, дизайн WinFast DTV заслуживает отдельного поощрения.

Excellent Package - награда за уникальный дизайн модели

Награда за богатый комплект дополнительных программ для последующей обработки видео уже стала традицией для продукции Leadtek.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Хорошее качество приёма в цифровом и аналоговом режимах
  • Отличное качество приёма в FM-режиме
  • Наличие FM-радио
  • Поддержка декодирования стереозвука стандартов EIAJ/NICAM/A2/FM
  • Поддержка сторонних MPEG2-декодеров в цифровом режиме
  • Наличие драйверов под Windows XP 64x Edition
  • Полная поддержка сторонних кодеков при записи
  • Многоканальный предварительный просмотр
  • Многооконные режимы воспроизведения записанных файлов
  • Поддержка прямой записи на DVD/SVCD/VCD
  • Возможность отключения компьютера после завершения записи
  • Оригинальный дизайн программы WinFast DTV с поддержкой нескольких вариантов интерфейса
  • Богатый комплект дополнительного ПО

Минусы

  • Низкая чёткость при работе с SECAM
  • Отсутствие индивидуальной настройки системы цветности для каждого канала
  • Низкий уровень звука в FM-режиме
  • Отсутствие звука при записи в FM-режиме

Несмотря на отмеченные недостатки, большинство которых к тому же не требует существенных трудозатрат со стороны разработчика для исправления, Leadtek WinFast DVB2000 H является достойным представителем гибридных TV-тюнеров с интерфейсом PCI. Отечественный рынок подобных устройств пока сложно назвать развитым, тем не менее, эта модель явно заслуживает внимания со стороны потенциальных покупателей. В заключение, остаётся пожелать Leadtek Research как можно скорее внедрить наработки WinFast DTV в программы для работы с остальными моделями.

Средняя текущая цена (количество предложений) Leadtek WinFast DTV2000H в московской рознице: Н/Д(0)



Выражаем благодарность компании
«Leadtek Research Inc.»
за предоставленный на тестирование тюнер





13 июня 2006 Г.
