Xpert DTV — DVBT USB — DVB-T тюнер с интерфейсом USB 2.0 от Kworld Computer

Старый конь борозды не портит.
Пословица

Европейский стандарт цифрового наземного вещания DVB-T (Digital Video Broadcasting-Terrestrial), принятый в России в качестве федерального, получает всё большее распространение, в том числе, в странах СНГ. Неудивительно, что не отстают и производители компьютерных тюнеров, выпуская модели, с поддержкой цифрового телевидения. Надо сказать, что в силу цифровой природы DVB-T является более удобным форматом для использования в компьютерных устройствах, так как этап аналогово-цифрового преобразования исключается полностью. Более подробно особенности этого стандарта и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041.

Тюнеры производства тайваньской компании Kworld Computer Co., Ltd. являются частыми гостями нашего раздела. К сожалению, некоторые интересные модели этого производителя до сих пор сложно найти на российском рынке, остаётся лишь надеяться, что с течением времени ситуация изменится. Впрочем, к техническим характеристикам рассматриваемого устройства это не относится. Подобно многим производителям, Kworld предлагает свои DVB-T решения с поддержкой большинства распространённых интерфейсов. Начнём с модели, рассчитанной на работу с USB 2.0.

Комплект поставки

К сожалению, тестовый экземпляр достался нам без коробки. Без сомнения, упаковка и руководство пользователя будут доступны при покупке. Кроме них и отсутствующей в нашем случае подставки для вертикальной установки тюнера, в комплекте поставки имеются:

  • Тюнер
  • Пульт ДУ
  • Антенна
  • CD с драйверами и программным обеспечением

Тюнер традиционно комплектуется пакетом дополнительных программ от Honest Technology, включающим в себя

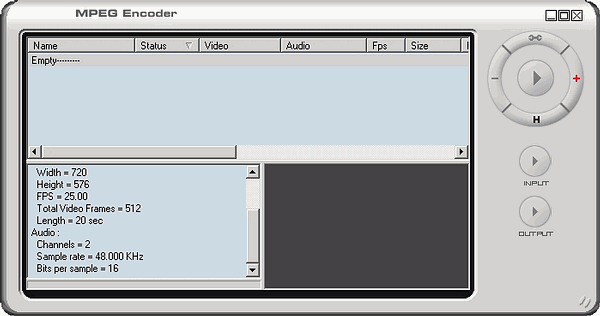

MPEG Encoder 4.0 для конвертирования DV/AVI файлов в MPEG/DVD,

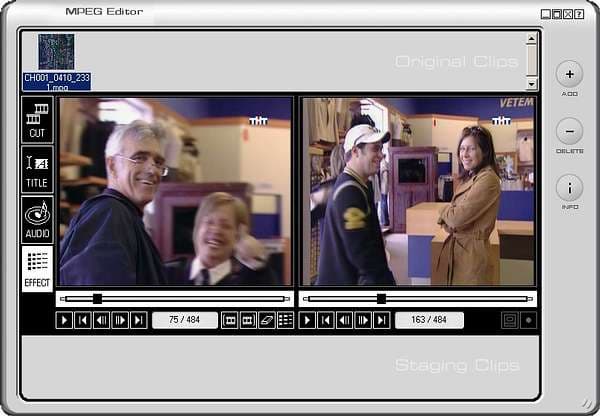

MPEG Editor 4.0 для редактирования видео

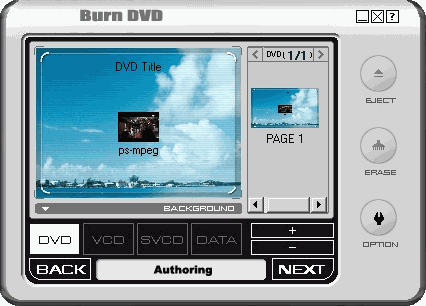

и DVD Maker 3.0 для создания и записи VCD и DVD.

Конструкция и спецификации

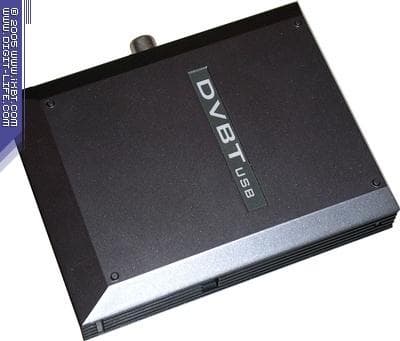

Дизайн тюнера не отличается особой изысканностью. Тёмный прямоугольный корпус больше проходит по разряду «дёшево и сердито», нежели «стильно и красиво», впрочем, ценовая категория позволяет снисходительно относится к внешнему виду. На передней панели находится ИК-датчик пульта ДУ и нечто, подозрительно напоминающее светодиод (объяснение находится далее по тексту).

Как и у Xpert TV-PVR USB2.0, интерфейсный кабель неотделим от корпуса. Оправдывать такой странноватый подход, например, заботой о качестве соединения как-то не хочется. Собственно, за исключением пресловутого USB-кабеля на задней панели присутствует только антенный разъём.

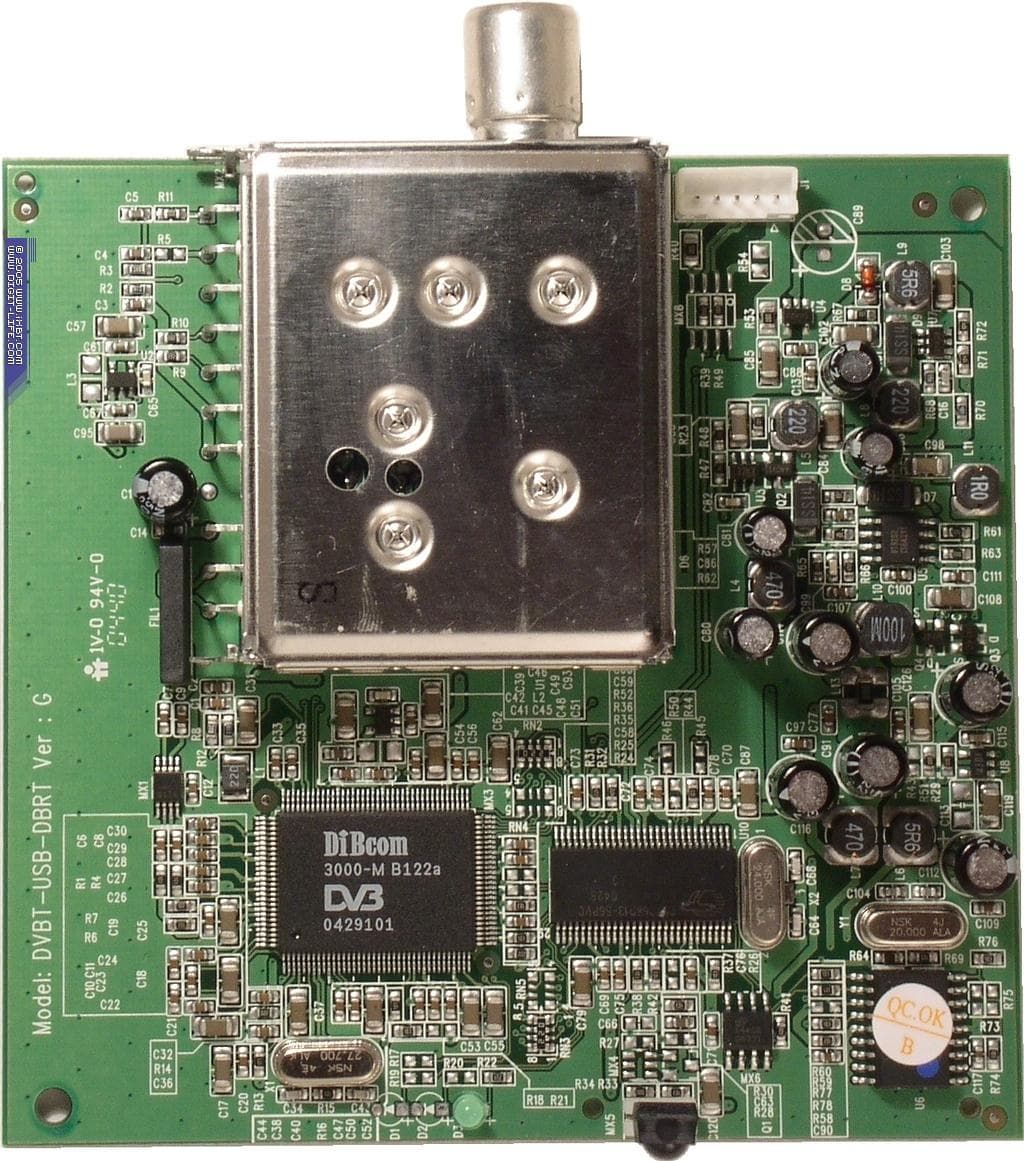

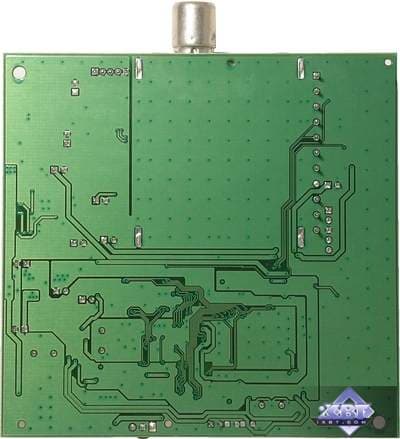

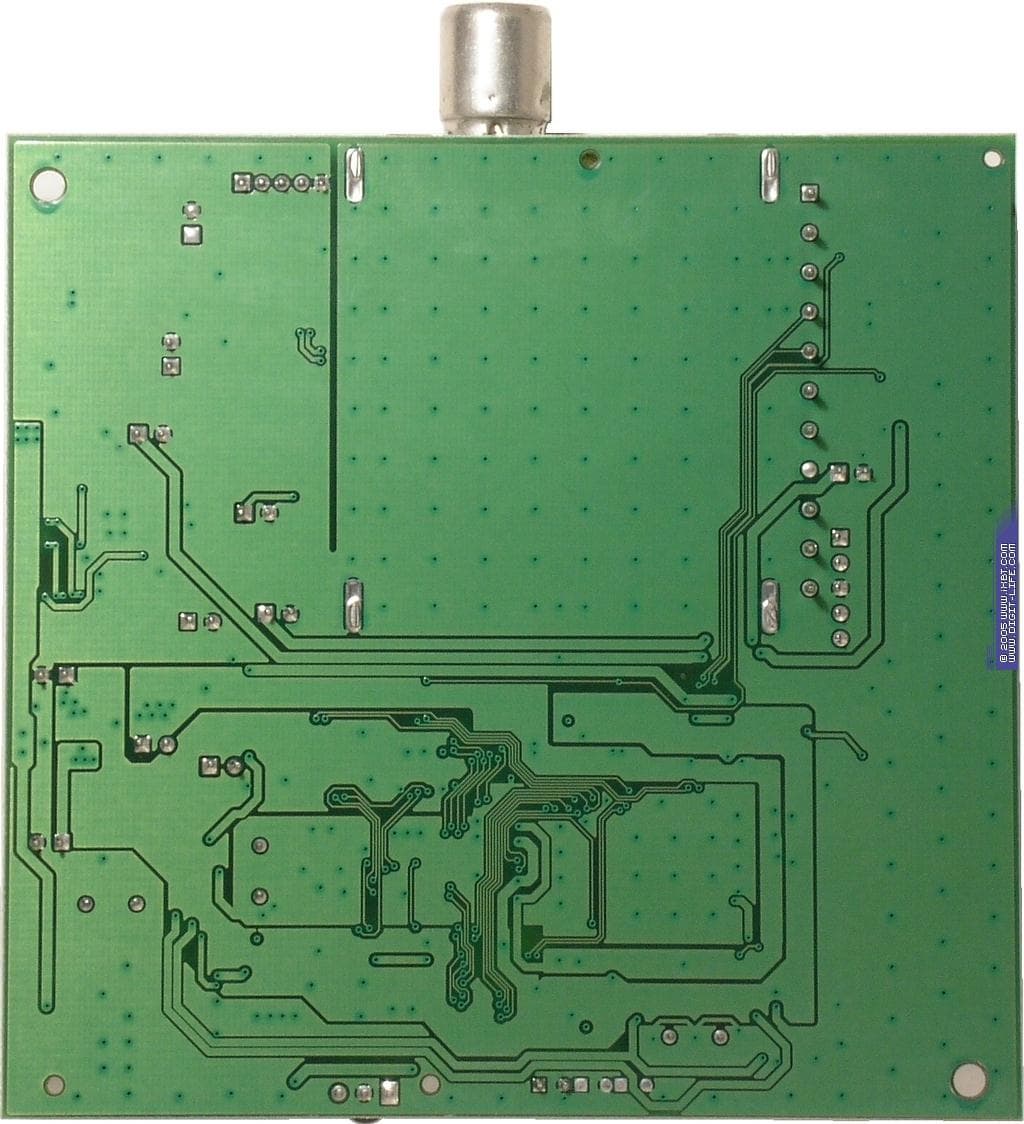

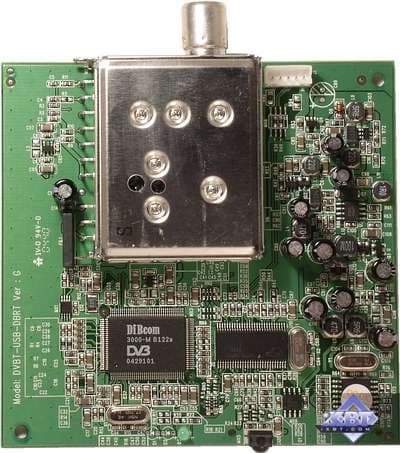

Элементная база сюрпризов не преподносит.

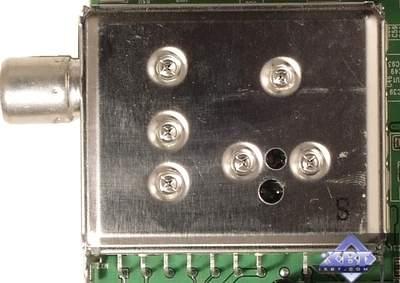

ВЧ-блок Thomson DAT 7022 знаком нам по Twinhan VisionDTV USB-Ter VP-7041.

Как и COFDM демодулятор DIB3000-M от DiBcom.

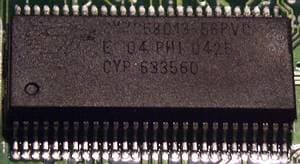

Отличается только USB 2.0-микроконтроллер. Впрочем, CY7C68013 производится той же Cypress Semiconductor.

Любопытно, что индикация на передней панели организована подобием световода со светодиода, распаянного на плате. Эффективность такого решения проверить не удалось, на нашем экземпляре светодиод во время работы тюнера не функционировал.

По заверениям производителя

  • Тюнер работает в диапазоне 51 — 858 МГц
  • Полоса пропускания составляет 6/7/8 МГц
  • Декодирование MPEG-2 осуществляется программно
Поддерживается режим TimeShift и многоканальный предварительный просмотр Multiple Channel Preview.

Отметим, что фирменная технология SRPOSchedule-Recording in PC Power-Off Mode (в русском варианте З.З.В.В.КЗапись в Запланированное Время при Выключенном Компьютере), отсутствующая у аналогового тюнера с интерфейсом USB 2.0, в данном случае из списка возможностей не исчезла. Равно как и отключение компьютера с помощью пульта ДУ.

Конфигурация тестового компьютера

  • Процессор AMD Athlon 4000+
  • Материнская плата ASUS A8N SLI Deluxe (чипсет NVIDIA nForce4 SLI)
  • Оперативная память 1 ГБ DDR SDRAM 400 МГц
  • Видеокарта Leatek WinFast A400 GT (GeForce 6800 GT)
  • Жесткий диск WD Caviar SE WD1600JD 160GB SATA
  • Операционная система Windows XP Professional (SP2) ENG

Подключение и настройка

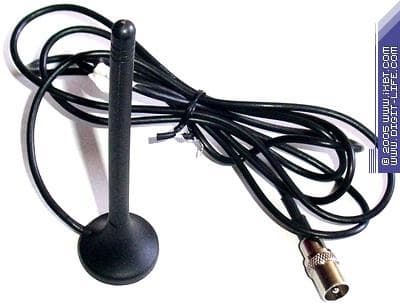

При тестировании использовалась штатная антенна, выглядящая менее легкомысленной конструкцией, нежели у тюнера от TwinHan Technology.

К тому же, в какой-то мере такая антенна компенсировала относительную близость к передатчику ООО «ОКТОД», вещающему в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование осуществлялось на ул. генерала Глаголева (район станции метро «Октябрьское поле»).

Напомним, что программное декодирование MPEG-2 требует вычислительных ресурсов центрального процессора, в связи с чем, владельцам ноутбуков при работе с тюнером рекомендуется отключать режимы энергосбережения, понижающие тактовую частоту.

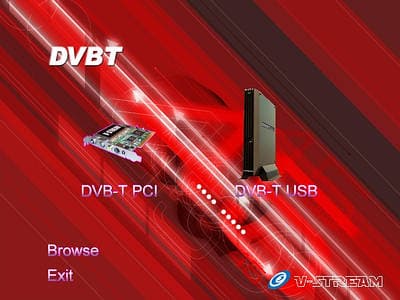

USB- и PCI-модели комплектуются одинаковым установочным диском.

В процессе тестирования использовались драйвер версии 0.0.0.1 и программа DTVR 2.13.

После установки получаем следующее устройство

и иконки планировщика и программы, отвечающей за дистанционное управление, в системном трее.

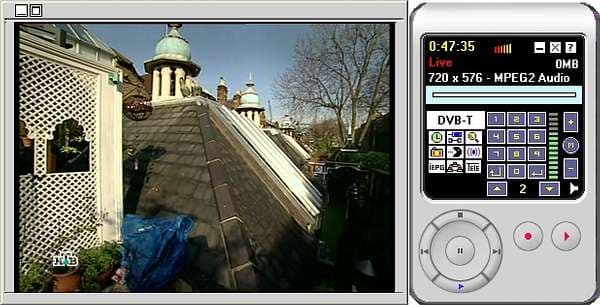

Главное окно программы DTVR для работы с тюнером отличается от интерфейса используемой с аналоговыми тюнерами этого производителя XpertTVR только наличием индикатора уровня приёма и отображением параметров видеопотока. Перевод настроек на великий и могучий пока отсутствует.

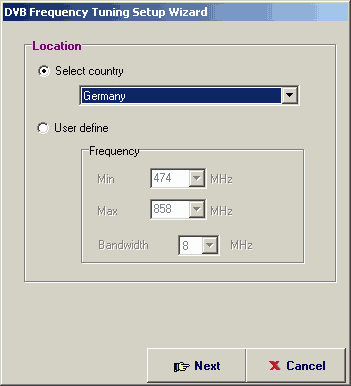

Для поиска московских цифровых каналов оптимальным является выбор Германии в качестве региона. Впрочем, допускается установка пользовательских параметров.

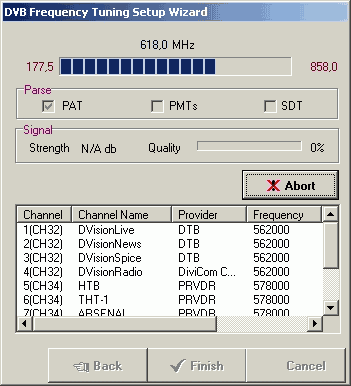

Напомним, что, кроме ООО «ОКТОД» в Москве в формате DVB-T вещает компания «Цифровое телерадиовещание», предлагающая коммерческие программы, закрытые для свободного доступа. В процессе сканирования соответствующие каналы также были обнаружены.

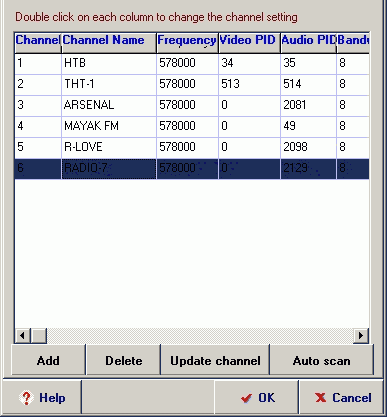

Полученный список каналов можно редактировать вручную. Стандарт DVB-T позволяет передавать несколько каналов на одной частоте, для идентификации станций используются параметры VPID (Video Program Identification) и APID (Audio Program Identification), отображаемые в списке.

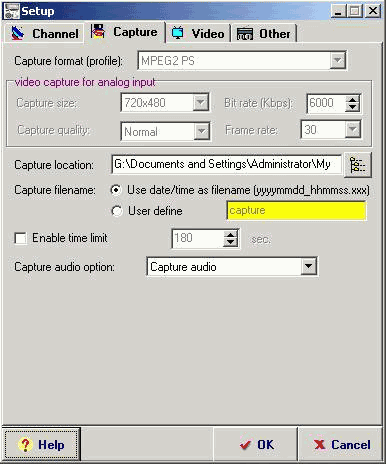

Как правило, DVB-T тюнеры позволяют осуществлять запись как программного потока (Program Stream), так и содержащего дополнительную сервисную информацию транспортного (Transport Stream). В данном случае доступен только первый вариант. Представители компании заявляют, что эта возможность временно (?) отключена в связи с обнаруженной при тестировании нестабильностью.

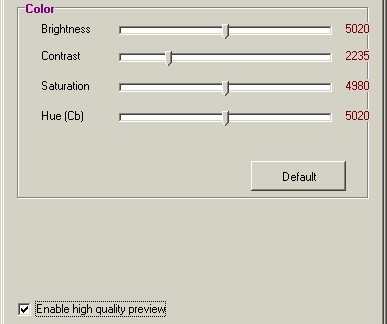

Видеонастройки стандартны — яркость, контраст, цветность, оттенок.

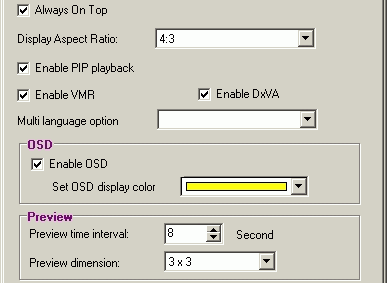

Режим PiP в понимании Kworld представляет собой воспроизведение записанного файла внутри основного видеоокна. Кроме того, поддерживается вывод изображения с использованием VMR (Video Mixing Renderer) и аппаратное DxVA ускорение.

Работа с MPEG2-потоком позволяет обходиться без дополнительных настроек функции TimeShifting.

В отличие от аналоговых тюнеров производства Kworld Computer, режим многоканального предварительного просмотра не имеет индивидуальной настройки источника для каждой ячейки.

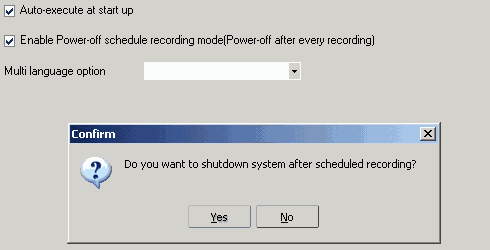

Планировщик умеет отключать компьютер после окончания записи, для чего необходимого воспользоваться фирменной технологией SRPO (Schedule-Recording in PC Power-Off Mode).

Качество

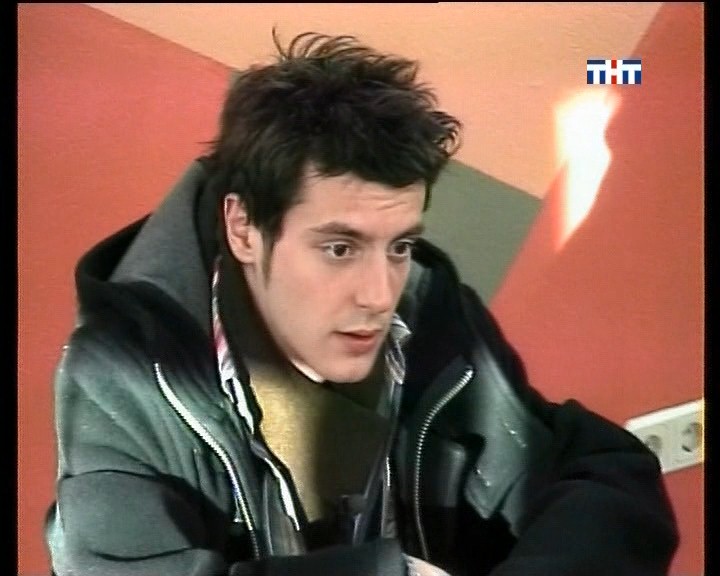

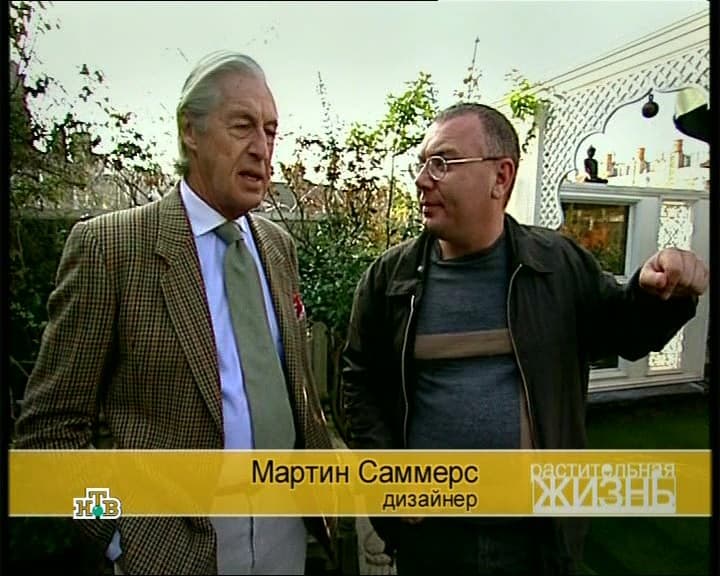

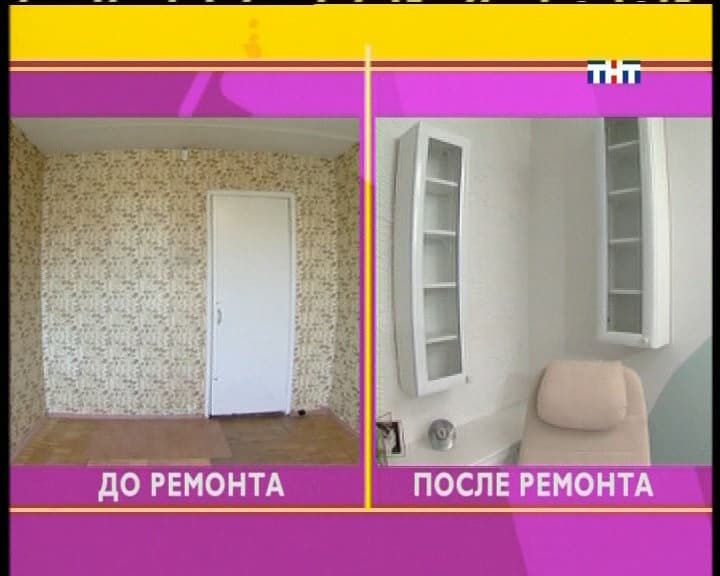

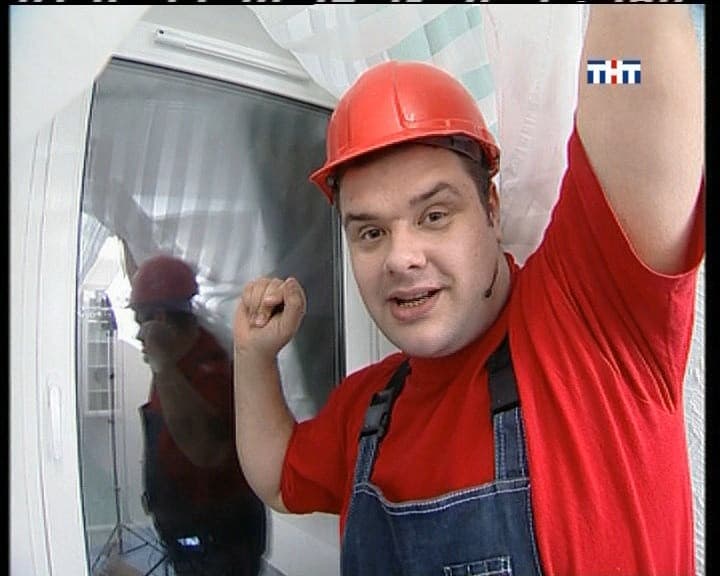

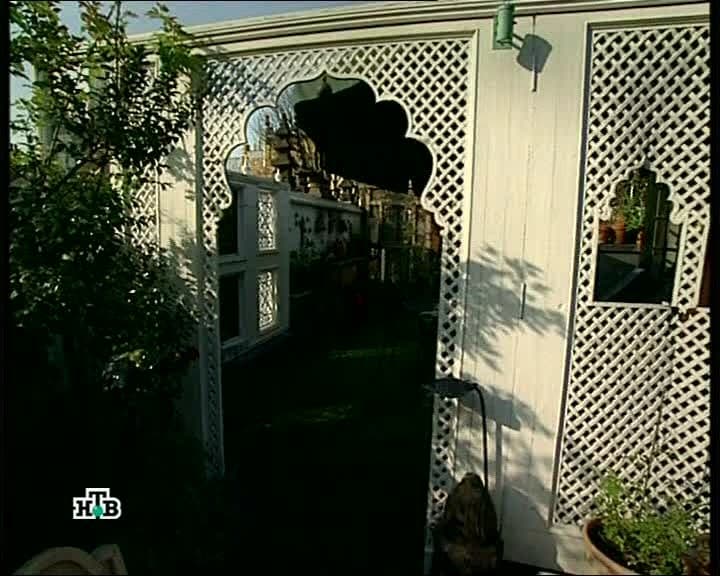

Особенностью цифрового вещания является, так сказать, дискретность приёма. В отличие от аналогового телевидения, снижение сигнала до опредёленного уровня сначала приводит к артефактам MPEG-компрессии либо эффекту «подтормаживания», следующим же этапом является полное отсутствие изображения. В нашем случае уровень сигнала держался на отметке в 60%, что позволяло иметь стабильный приём.

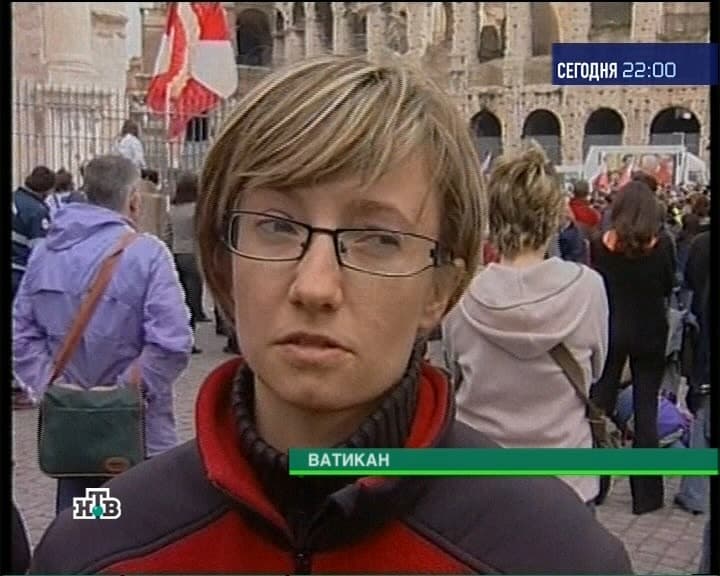

Теоретически, даже DVD-качество с максимальным битрейтом в 9000 кбит/c для стандарта DVB-T не является максимально возможным. На практике же ООО «ОКТОД» транслирует каналы с битрейтом от 3700 до 6000 Кбит/с, что соответствующим образом сказывается на качестве изображения.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Неприятным моментом оказалась иногда возникающая рассинхронизация изображения и звука.

Пульт ДУ

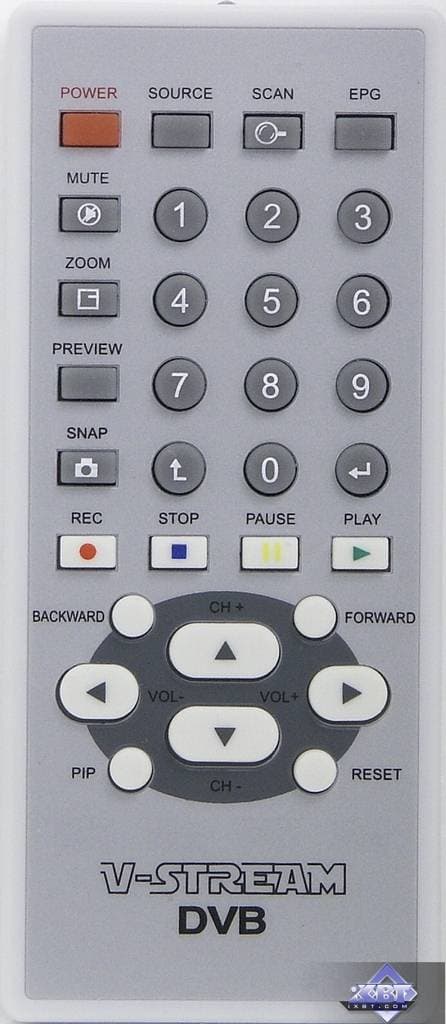

Xpert DTV — DVBT USB комплектуется таким же пультом, что и тюнеры серии MCE-TV. За исключением надписи на пульте, разумеется. Непривычным может показаться вынос основных кнопок в нижнюю часть, в остальном, к эргономике претензий нет. Нажатие кнопок в меру информативно. Питание от батарейки CR2025 3V.

Выводы

Плюсы

  • Стандарт DVB-T
  • Отсутствие необходимости во внешнем питании
  • Передача звука по USB
  • Режим отложенного просмотра TimeShifting
  • Многоканальный предварительный просмотр
  • Компактный размер
  • Наличие дополнительного ПО в комплекте поставки

Минусы

  • Иногда проявляющийся эффект рассинхронизации изображения и звука
Xpert DTV — DVBT USB представляет собой рядовой DVB-T тюнер. По сути, он является практически полным аналогом доступного на российском рынке Twinhan VisionDTV USB-Ter VP-7041. Таким образом, выбор из этих двух моделей будет, в конечном итоге, определяться конечной ценой в розничной продаже.

Средняя текущая цена (количество предложений) Kworld Xpert DTV — DVBT USB в московской рознице: Н/Д(0)



Выражаем благодарность PR агенству «2L»
за предоставленный на тестирование тюнер





6 июня 2005 Г.
