All-In-Wonder RADEON 9600 и 9600XT — завершающие модели в линейке видеокомбайнов от ATI в исполнении HIS

На безрыбье и раки вкусны.
Почти пословица

Семейство мультимедийных видеокарт All-In-Wonder от ATI на данный момент является наиболее приемлемым решением для пользователей, заинтересованных в приобретении подобных устройств. К сожалению, практически полное отсутствие достойных конкурентов порой приводит к появлению совершенно беззастенчивых продуктов типа All-In-Wonder RADEON 9200SE. К счастью, рассматриваемые сегодня карты по соотношению «цена/качество» могут оказаться куда более выгодным приобретением.

Попавшие к нам на этот раз видеокомбайны на базе RADEON 9600 и RADEON 9600XT от уже заслужившей себе достойную репутацию гонконгской компании Hightech Information Systems (HIS) являются заключительными штрихами на полотне All-In-Wonder образца середины 2004 года, занимая вакантное место между RADEON 9200 и RADEON 9800 PRO.

Комплект поставки

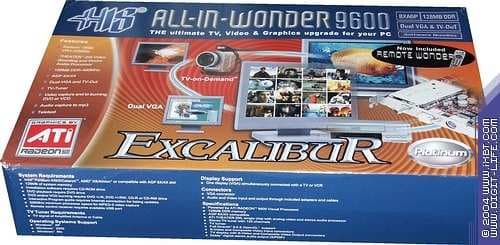

Оформление коробок подчеркивает мультимедийные функции этих видеокарт. Надпись «Platinum» означает комплектацию дополнительным ПО от щедрот производителя. Впрочем, к этому мы еще вернемся.

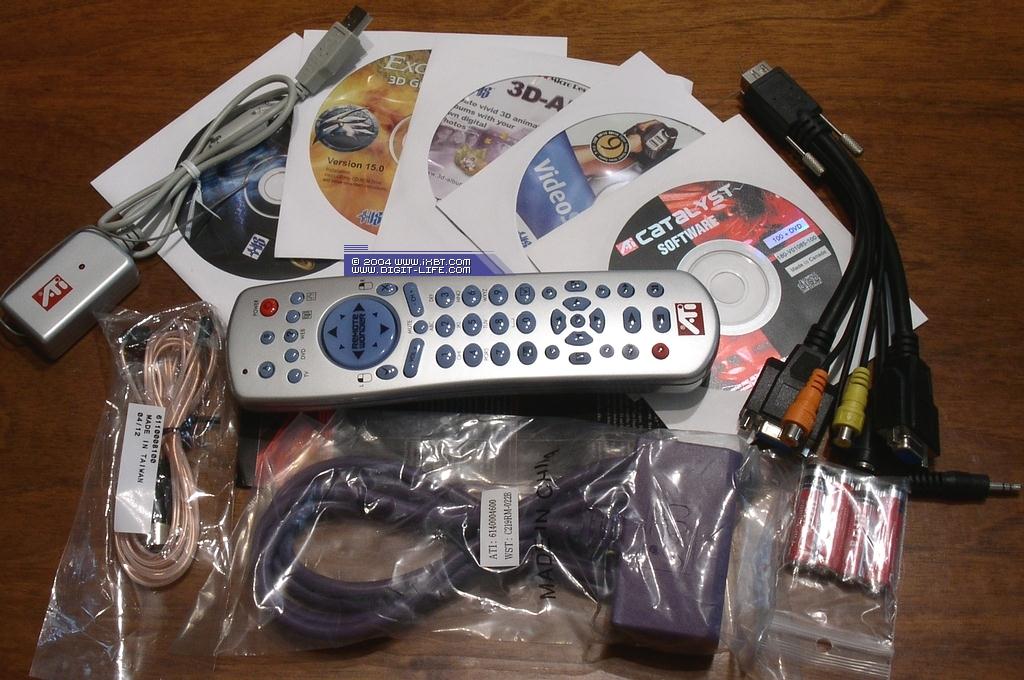

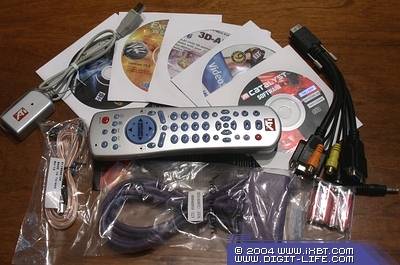

Комплект поставки равен для обеих моделей.

  • Сама карта

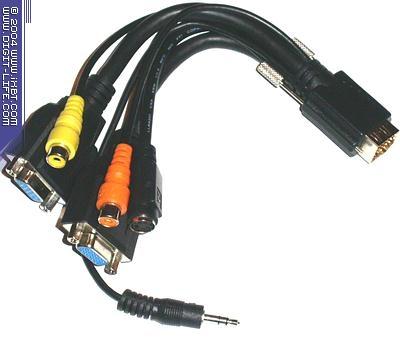

  • Переходник-разветвитель для подключения к выходному разъему (2 VGA-разъема, S-Video, RCA для композитного сигнала, разъем mini-jack для подключения к линейному входу звуковой карты и S/PDIF для подключения к внешнему декодеру Dolby Digital)
  • Переходник для подключения к входному разъему (S-Video, и 3 разъема RCA для видео и двух аудиоканалов)
  • FM-антенна (у RADEON 9600XT)
  • Система дистанционного управления Remote Wonder, состоящая из самого пульта ДУ и радиочастотного приемника, подключаемого по USB
  • 6 CD (!) с драйверами и программным обеспечением
  • Краткое руководство по подключению

Кабелей S-Video — S-Video и RCA — RCA в комплекте почему-то не обнаружилось.

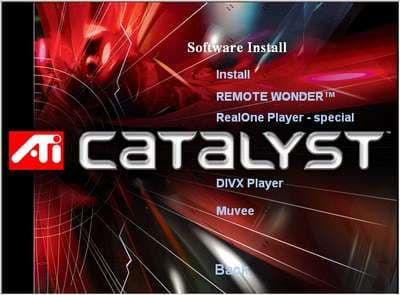

Традиционно для всех карт серии на установочном диске имеется классический набор программ, не меняющийся с 2003 года.

Это оптимизированные под фирменную технологию аппаратной поддержки видео FULLSTREAM проигрыватели.

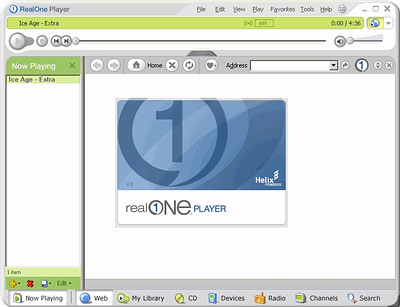

RealOne Player

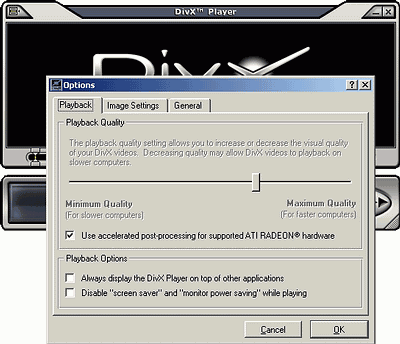

DivX Player 2.0

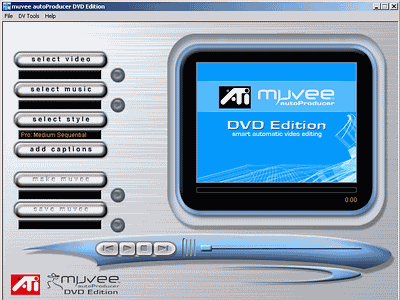

и программа MUVEE autoProducer DVD Edition для создания VCD, SVCD или DVD.

Вышеупомянутая надпись «Platinum» означает наличие 4 дополнительных CD.

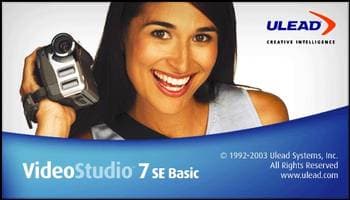

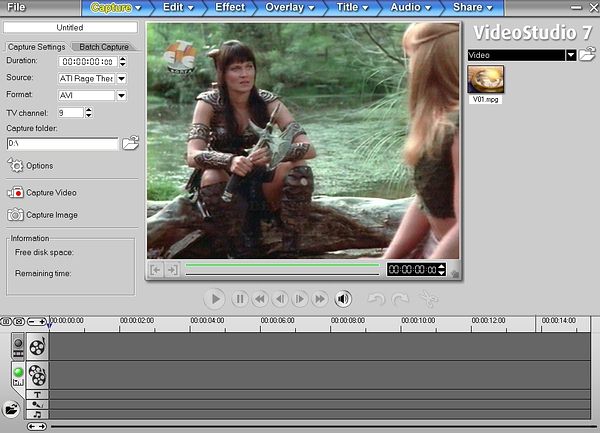

Это Ulead VideoStudio 7SE от Ulead Systems для захвата и редактирования видео,

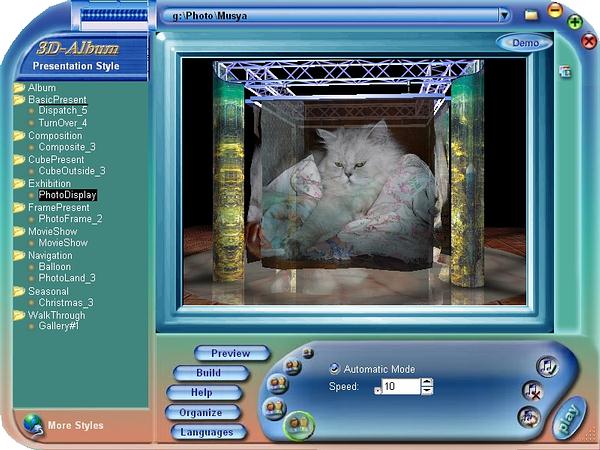

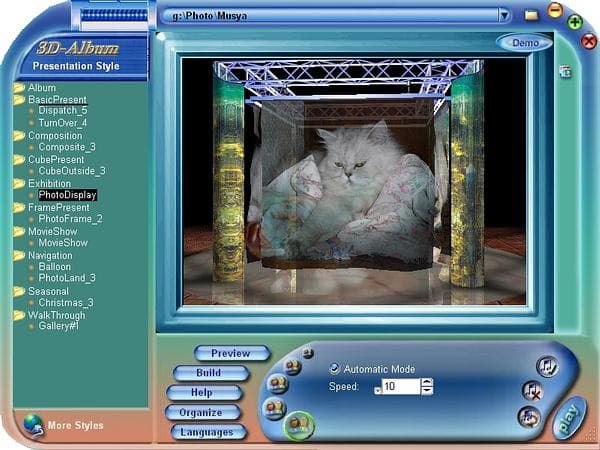

забавная программа 3D-Album DE 2.03 от Micro Research Institute,Inc.,

диск с демо-версиями игр и полная версия игры Arx Fatalis (игровую ценность этого бонуса, пожалуй, оставим за пределами данного обзора).

Конструкция

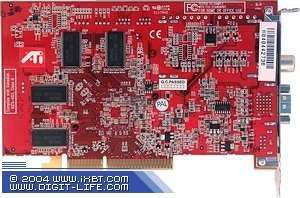

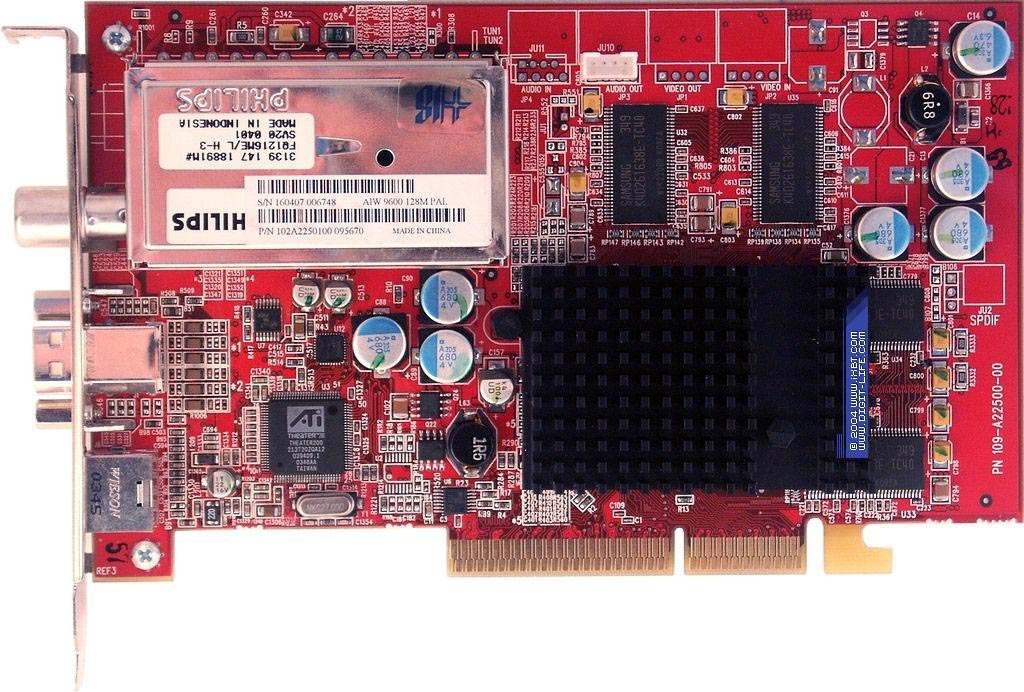

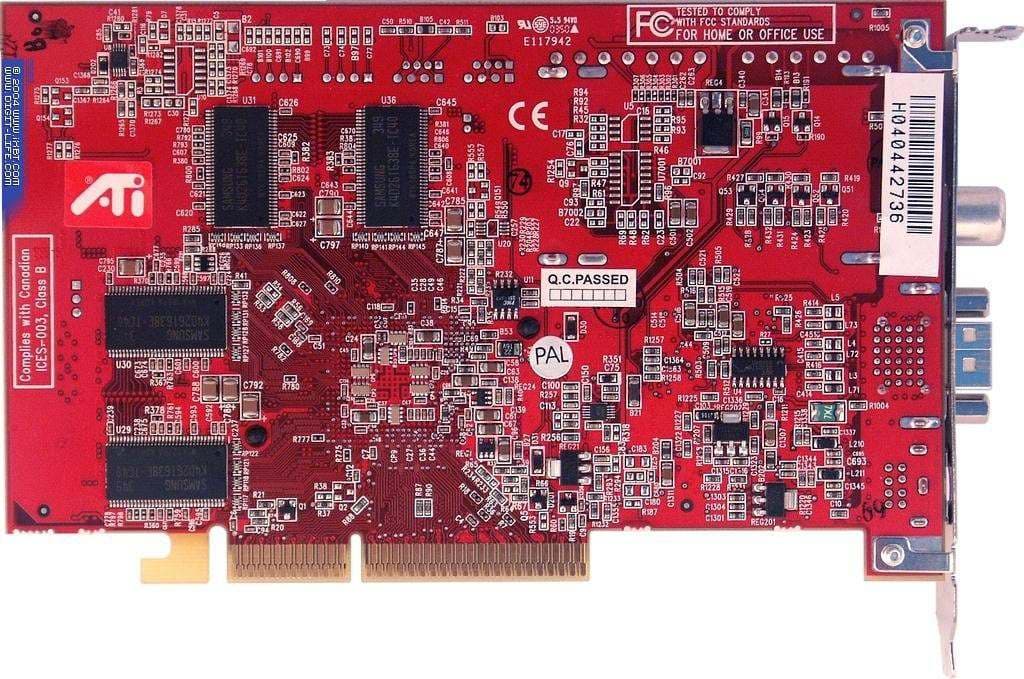

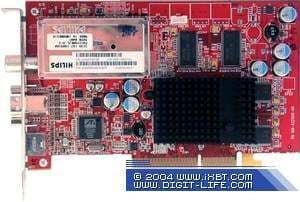

HIS All-In-Wonder RADEON 9600

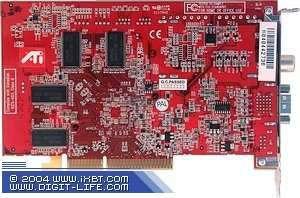

HIS All-In-Wonder RADEON 9600

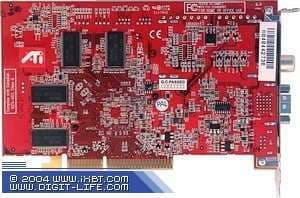

Интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8 микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти производства Samsung (TSOP). Время выборки 4ns, память работает на частоте 200 (400) МГц. Частота работы GPU — 325 МГц. Шина обмена с памятью — 128 бит.



Стандартная карта на RADEON 9600 с пассивным охлаждением, разве что память с номиналом 4ns вместо обычных 5ns позволяет надеяться на хорошие результаты разгона.

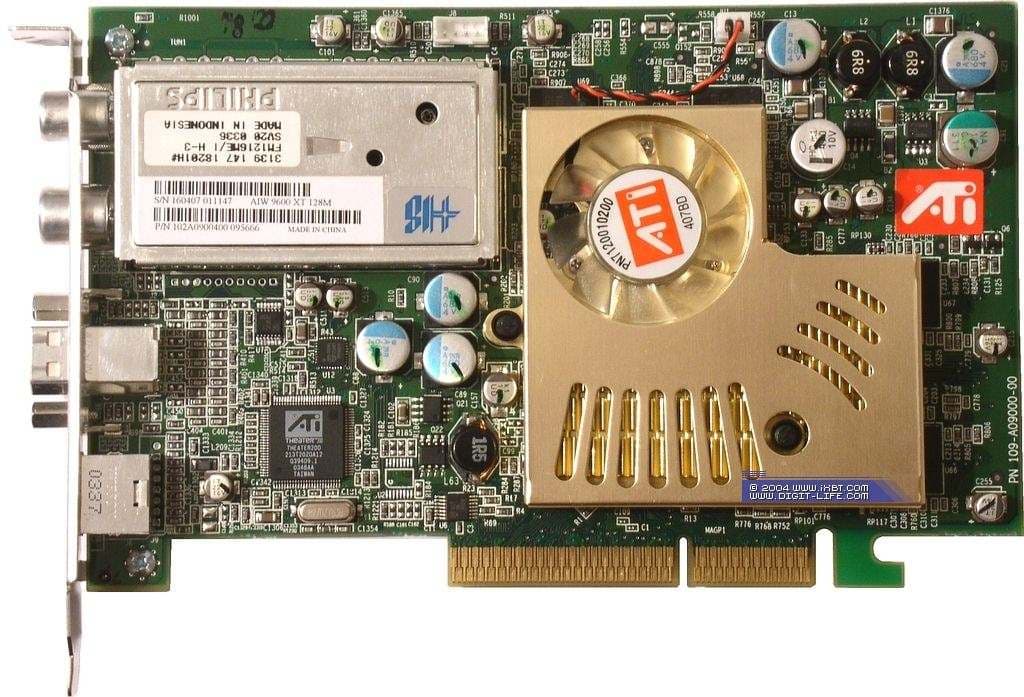

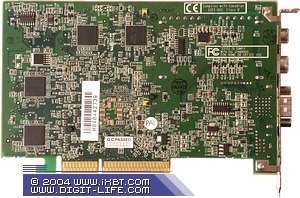

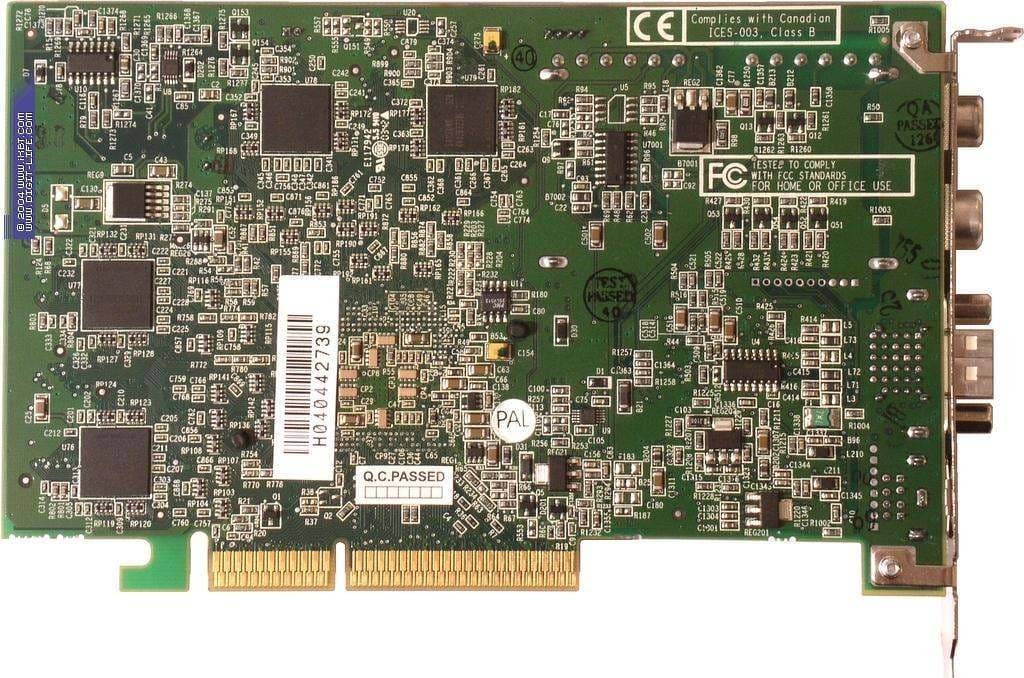

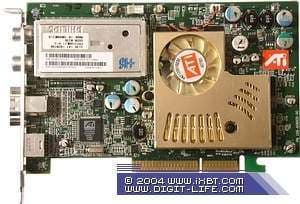

HIS All-In-Wonder RADEON 9600XT


HIS All-In-Wonder RADEON 9600XT
Интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8 микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти производства Samsung (BGA). Время выборки 2.8ns, память работает на частоте 325 (650) МГц. Частота работы GPU — 525 МГц. Шина обмена с памятью — 128 бит.



В отличие от All-In-Wonder RADEON 9600 PRO, повышена не только частота памяти, но и частота GPU (обычные частоты RADEON 9600XT — 500/300(600)МГц). К тому же, память с номиналом 2.8ns вместо 3.3ns наверняка также позволит достичь лучших результатов при разгоне.

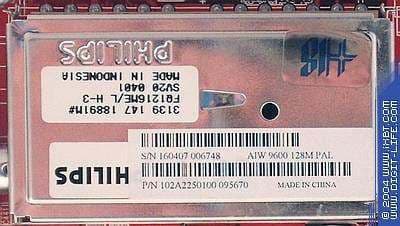

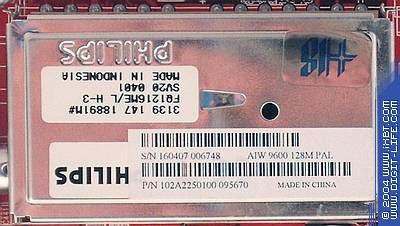

На RADEON 9600 установлен селектор Philips FQ1216ME/L H-3.

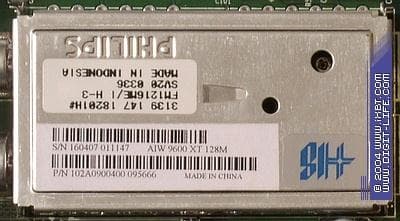

На RADEON 9600XT используется Philips FQ1216ME/I H-3 с поддержкой FM.

RADEON 9600XT имеет разъем для подключения к дополнительному входу звуковой карты,

на плате RADEON 9600, кроме этого, разведены, но не распаяны разъемы аудиовхода и видеовхода с видеовыходом.

Увы, производители не утруждают себя поставкой аудиокабеля для такого подключения.

Чипы АЦП THEATER 200 находятся на лицевой стороне.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет КТ800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • TV- и FM-тюнер ECS EZ-TV (TVP3XP)
  • Жесткий диск FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • Операционная система Windows XP Professional (SP1) ENG

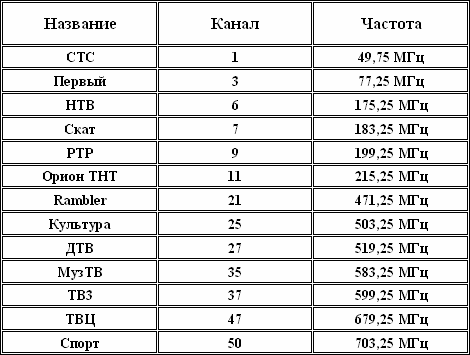

Список эфирных каналов при тестировании

Подключение

Компоновка разъемов отличается у RADEON 9600 отсутствием гнезда для FM-антенны.



Обе карты поддерживают работу с двумя мониторами, поэтому место DVI-I занимает выходной 28-pin разъем, к которому подключается соответствующий переходник.

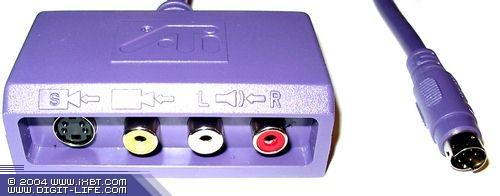

Для подключения внешних источников используется выносной бокс.

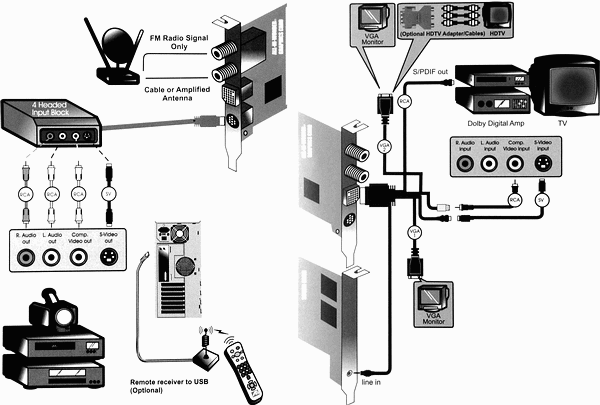

Схема подключения выглядит следующим образом.

Со второго VGA-разъема можно снять компонентный сигнал. К сожалению, соответствующий переходник в комплекте отсутствует.

Настройка

После установки драйверов в системе появляются обычные для All-In-Wonder устройства

В процессе тестирования использовались WDM-драйвер 6240, Catalyst 4.6 и ATI MultiMedia Center (MMC) 9.0.

При установке выявилась странная особенность. Не инициализировался тюнер, то есть, TV-приложение работало только в режиме видеовхода, в FM-режиме программа просто не запускалась. Помогла полная переустановка драйверов и MMC с первым запуском соответствующей программы из меню настройки драйвера в трее (!).

Комментировать этот мистический факт я не возьмусь.

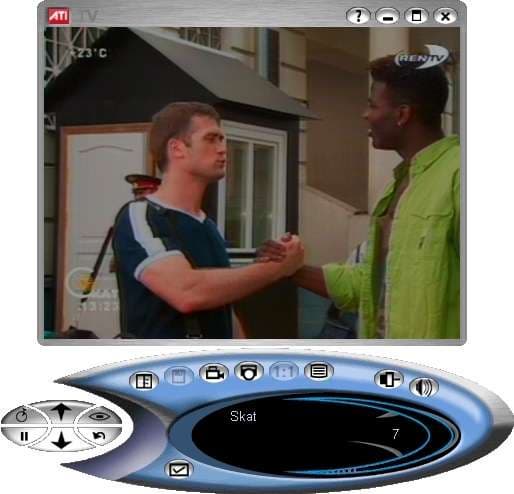

С приемом каналов традиционно проблем не возникло.

Возможности и особенности работы ММС описывались в следующих материалах:

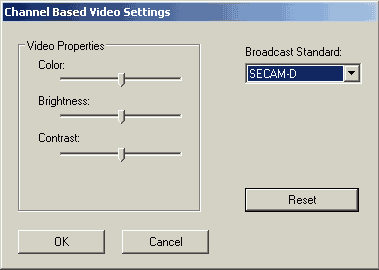

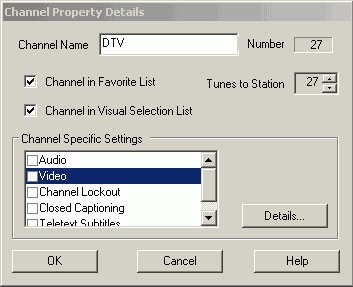

Напомним, что ATI является одним из немногих производителей, поддерживающих в своем ПО индивидуальные настройки стандарта цветности и параметров видеоизображения для каждого канала.

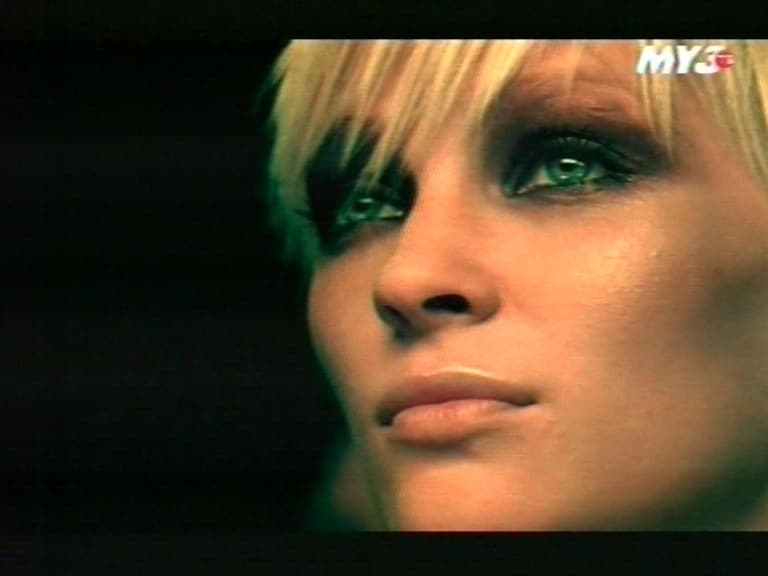

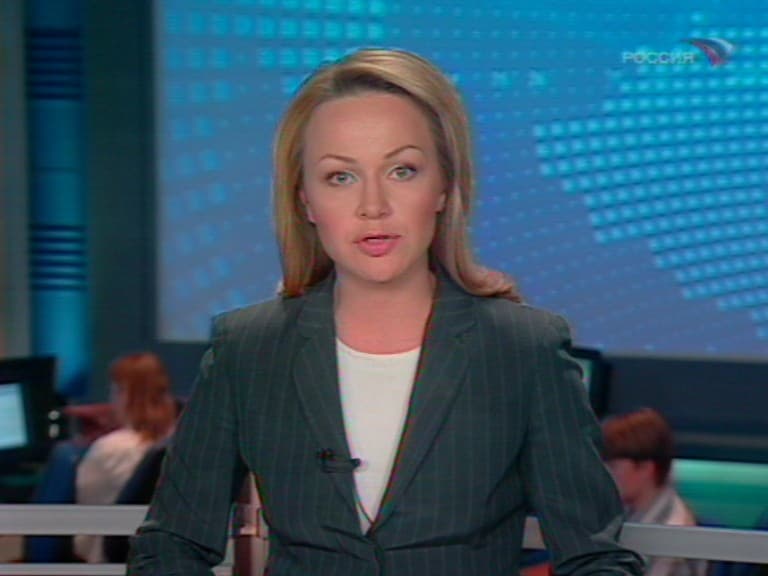

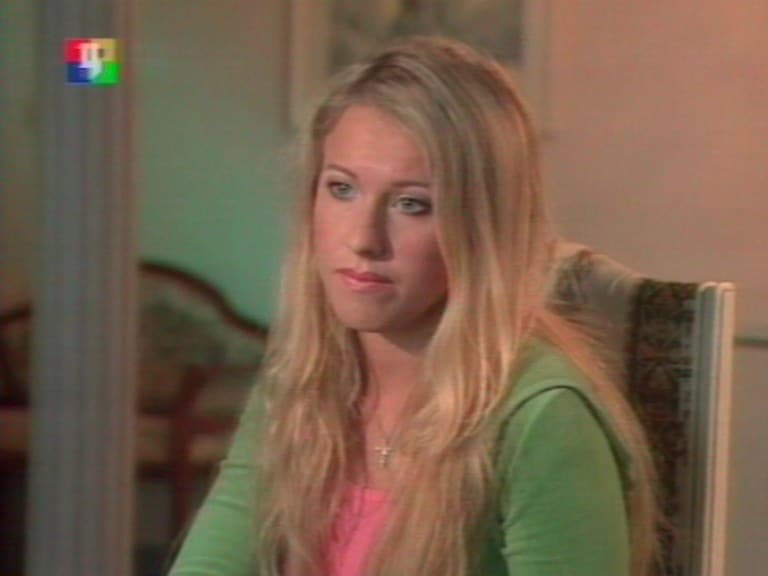

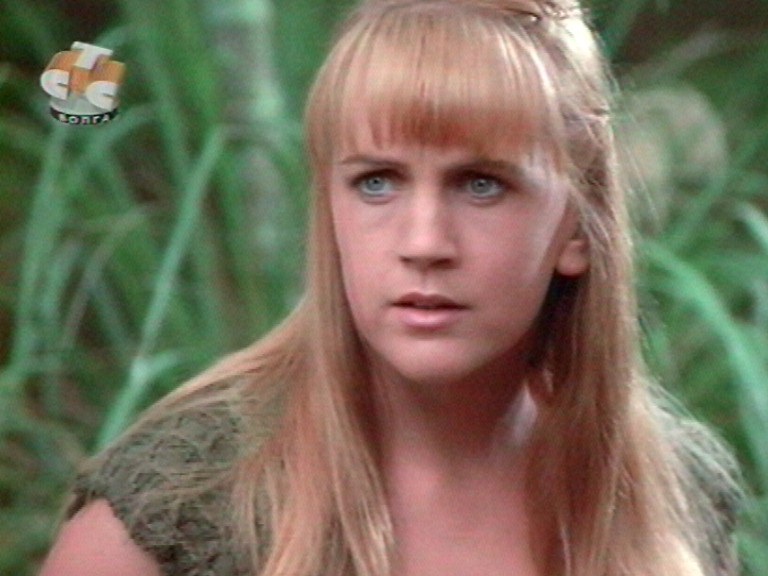

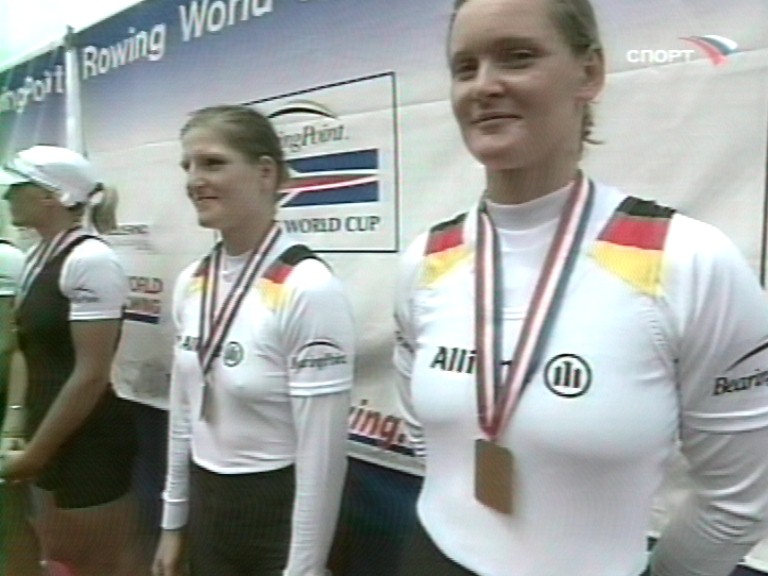

Качество

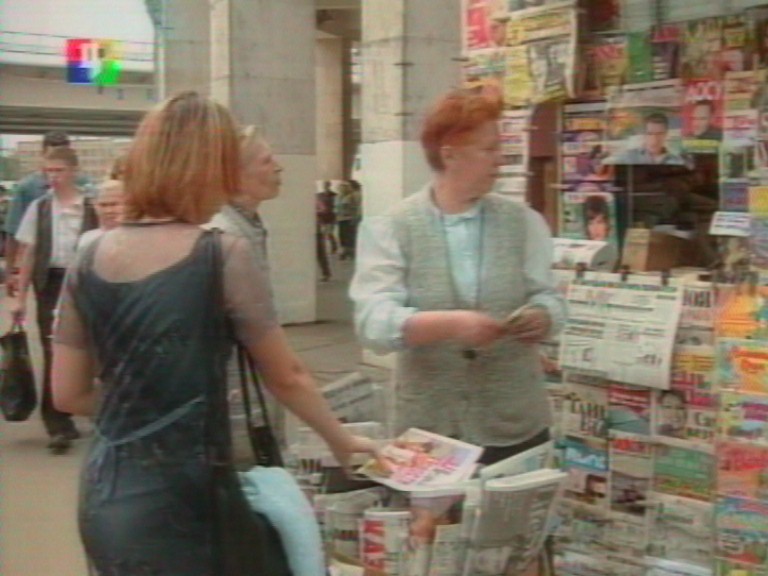

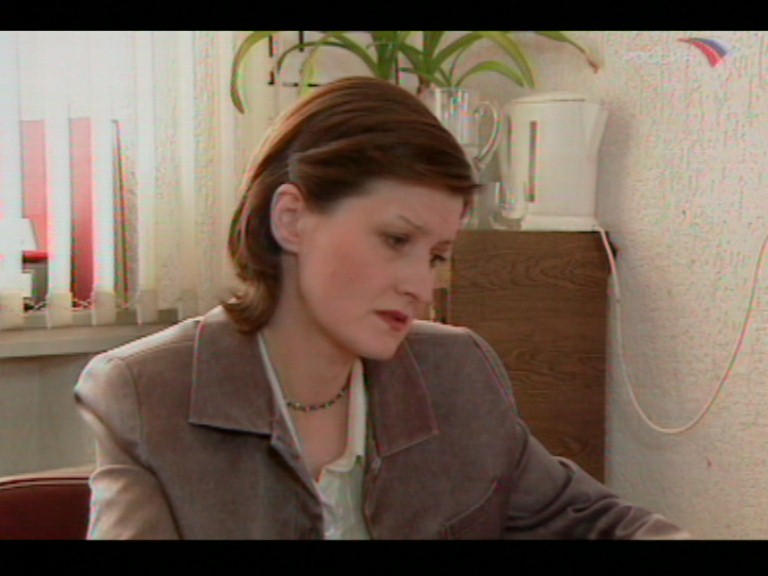

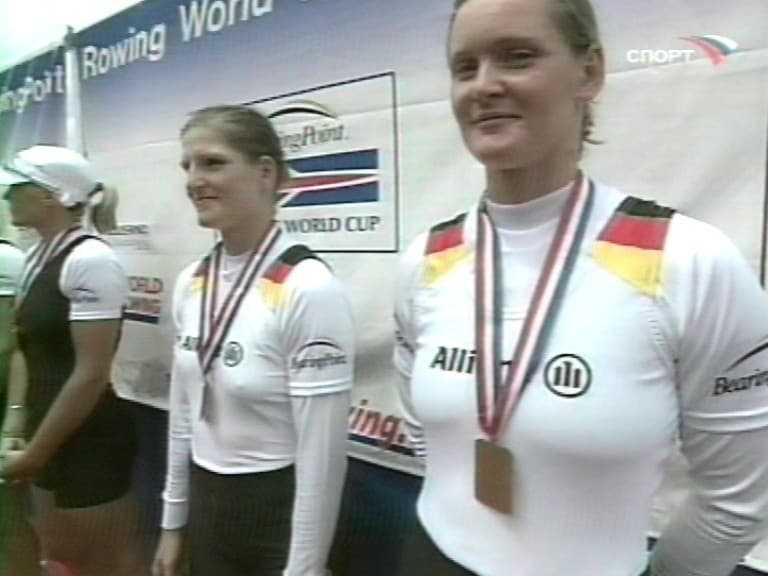

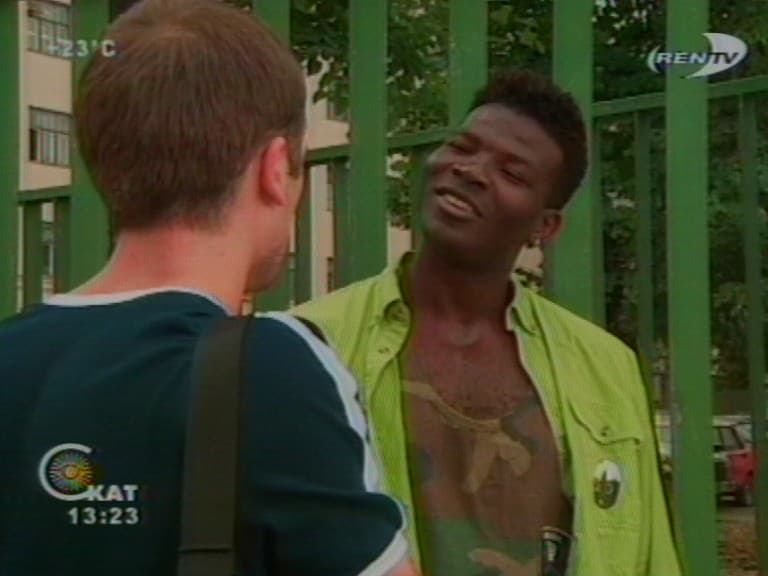

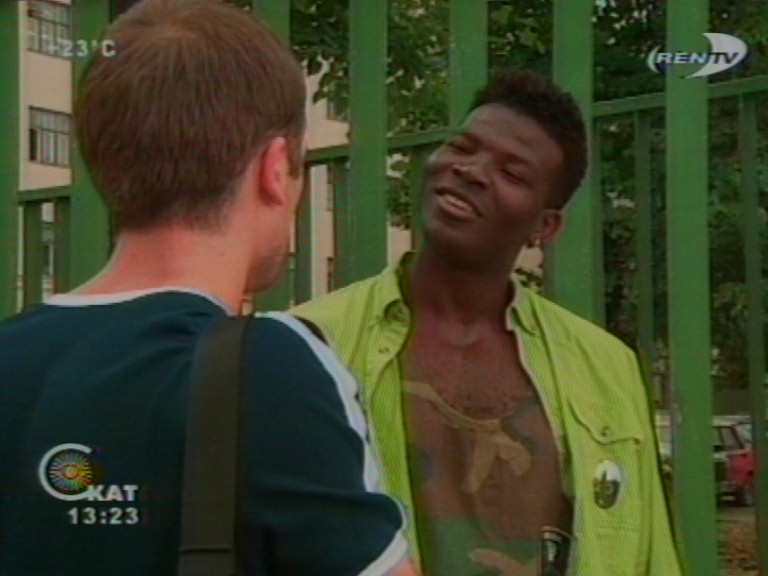

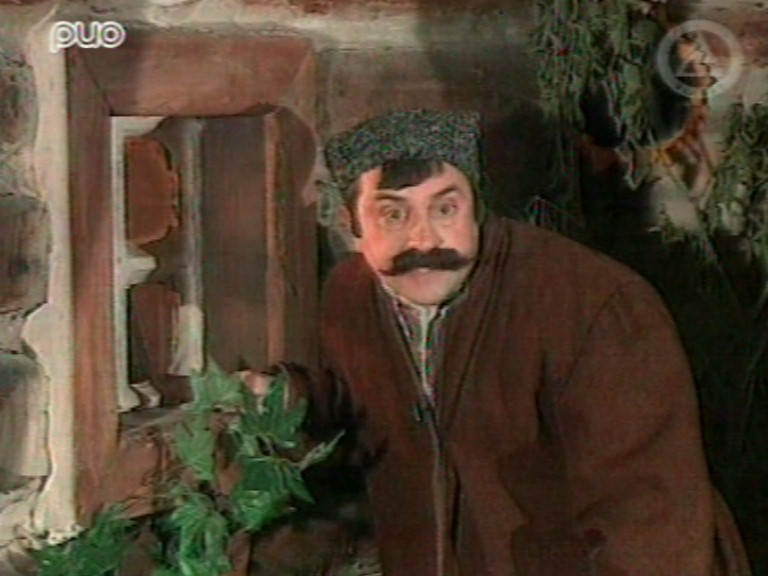

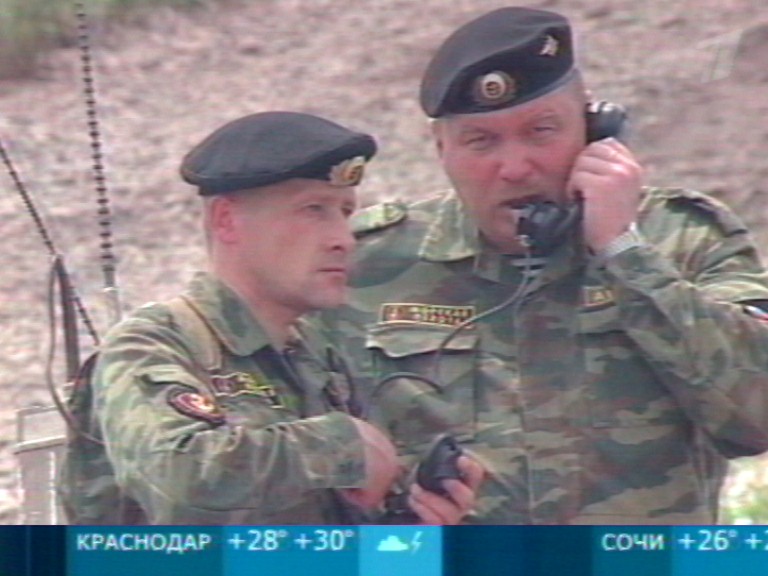

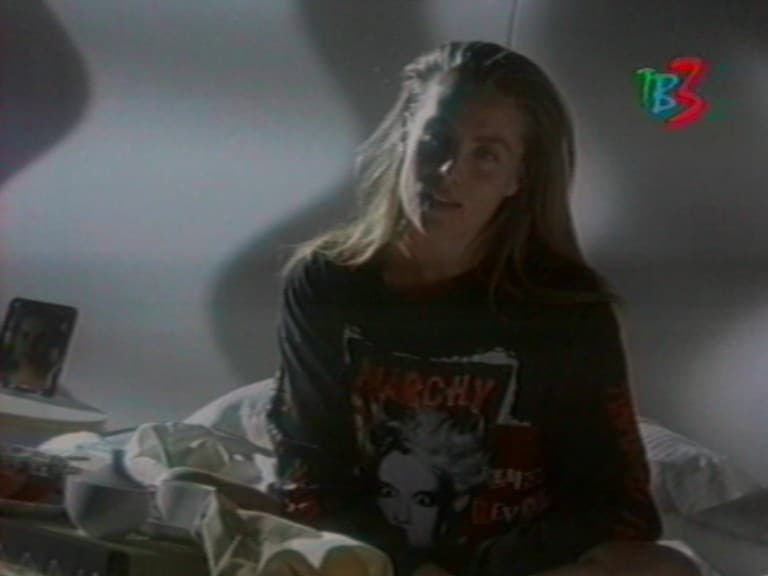

Временами можно заметить шум и перекрестные цветовые искажения, характерные для работы THEATER 200, однако, такого безобразия как у All-In-Wonder RADEON 9200SE не наблюдалось. Возможно, сказывается другая разводка плат.

Не обошлось без наводок, но с учетом плотности устройств на единицу площади тестовой системы :-) , можно с высокой долей вероятности предположить, что большинство пользователей с этим эффектом не столкнется.

Со звуком все нормально, к тому же поддерживается актуальное в этом сезоне декодирование NICAM.

FM-тюнер

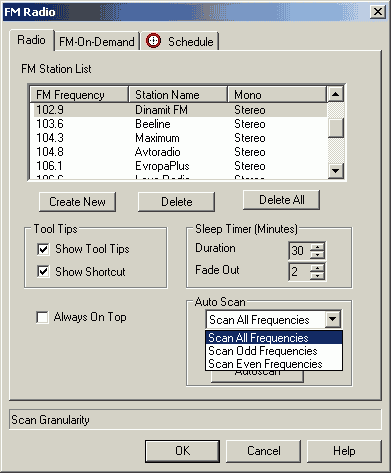

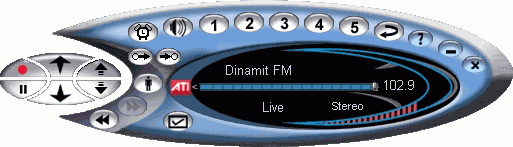

Программа FM Radio теперь входит в состав MMC.

Со времени нашего первого знакомства в программе появились целых три режима сканирования.

Правда, отличий между ними обнаружить не удалось, при использовании любого режима в список с завидным упорством добавлялись частоты, независимо от наличия на них радиостанций, так что, пришлось потратить время на приведение списка в подобающий вид.

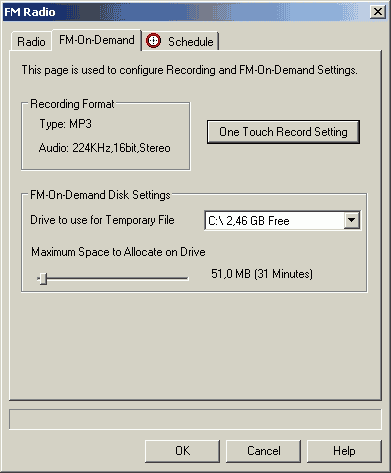

Доступен только один бескомпромиссный формат записи — MP3, 224кГц, 16 бит, cтерео (скачать 20-секундный фрагмент, MP3, 553 КБ).

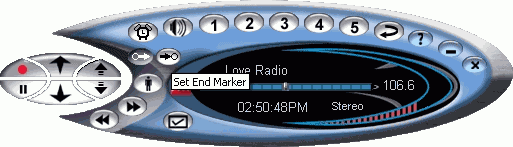

Уникальной особенностью является любопытная реализация режима Fm-On-Demand, позволяющая записывать из буфера любой отмеченный фрагмент.

Подробное описание остальных возможностей можно найти в обзоре All-In-Wonder RADEON 9600 PRO.

Напомним, что FM поддерживает только All-In-Wonder RADEON 9600XT.

ATI Remote Wonder

Как ни странно, даже последние модели не комплектуются обещанной еще год назад системой Remote Wonder II, не стали исключением и карты от HIS.

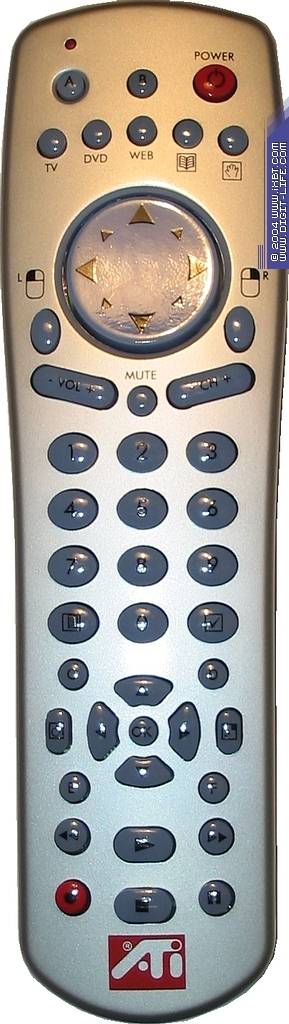

Перед нами старый добрый пульт первой ревизии от X10 Wirless Technology, Inc.

За плагинами и самыми последними версиями драйверов мы по традиции отправим желающих на сайт http://remotew.free.fr/.

Выводы

Несмотря на отдельные недостатки, серия All-In-Wonder до сих пор существует в пространстве, практически свободном от конкурентов, что приходится учитывать при подведении итогов.

Плюсы

  • В основном, неплохое качество принимаемого изображения
  • Хорошая цветопередача.
  • 12-битный аналогово-цифровой преобразователь
  • Наличие аудиопроцессора
  • Функция TV-on-Demand
  • Опция Crop Video
  • Возможность использовать функцию Pause при записи
  • Технология экранного меню EAZYLOOK
  • Режим полупрозрачного оверлея THRUVIEW
  • Функция EAZYSHARE
  • Богатые возможности оцифровки, включая опцию VideoSoap
  • Поддержка любых сторонних кодеков (в том числе всех версий MPEG-4)
  • Удобное и многофункциональное ПО
  • FM-тюнер (на RADEON 9600XT)
  • Запись с FM-тюнера в mp3
  • Функция FM-on-Demand
  • Система дистанционного управления Remote Wonder, способная работать с разными приложениями
  • Радиоканал на дистанционном управлении, позволяющий пользоваться пультом на достаточно большом расстоянии (до 9 метров) независимо от зоны прямой видимости
  • Поддержка двух VGA-мониторов
  • Хорошая производительность в играх
  • Неплохой потенциал разгона
  • Богатый набор дополнительного ПО

Минусы

  • Проблемы с цветом у принимаемого изображения
  • Задержки либо артефакты во время переключения каналов
  • Иногда наблюдаемые помехи (может зависеть от экземпляра карты и компьютера, в который она установлена)
  • Невозможность нормально использовать режим Channel Surf с русскими названиями каналов
  • Отсутствие разъема DVI
  • Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (отметим, что это особенность всего класса таких устройств)

Имея неплохое сочетание мультимедийных возможностей и производительности, All-In-Wonder RADEON 9600 и All-In-Wonder RADEON 9600XT от Hightech Information Systems (HIS) явно станут хорошим выбором для желающих пополнить ряды владельцев видеокомбайнов. Разумеется, если цена на них не окажется чрезмерно завышенной.

Особенно отметим комплектацию этих карт дополнительным ПО, достойную награды нашего сайта.

Excellent Package - награда за прекрасную комплектацию модели



Средняя текущая цена (количество предложений) All-In-Wonder RADEON 9600 в московской рознице: Н/Д(1)

Средняя текущая цена (количество предложений) All-In-Wonder RADEON 9600XT в московской рознице: Н/Д(0)



Выражаем благодарность компании «HIS»
и лично Peter Yeung за предоставленные
на тестирование видеокарты





29 июня 2004 Г.
