ATI All-In-Wonder RADEON 9600 PRO — попадание в десятку


«Один маленький шаг для человека —
гигантский скачок для человечества»

Приписывается Нилу Армстронгу

Не успел я в обзоре Sapphire All-In-Wonder RADEON 9800 PRO посетовать на отсутствие у видеокомбайнов от ATI FM-тюнера, как получил в свои руки свеженький, еще теплый сэмпл All-In-Wonder 9600 PRO, таковой возможностью обладающий. Надо сказать, что с момента анонса этих карт, состоявшегося еще в августе, прошло уже достаточно времени, однако, в продаже в России они до сих пор не появились.

Причиной же такого нескромного эпиграфа послужила определенная «знаковость» именно этой карты. Попробую пояснить. Во-первых, FM-приемник — безусловно, последняя недостающая на продуктах такого рода возможность, о чем, кстати, я говорил еще в обзоре ATI All-In-Wonder RADEON 9700 PRO, вышедшем достаточно давно. Так сказать, последний штрих. Во-вторых (и может быть, в главных) — линейка карт All-In-Wonder до появления описываемой карты не имела продукта в среднем ценовом диапазоне. Так что, покупателю приходилось выбирать между невысокой производительностью All-In-Wonder 8500/9000 (более старые модели учитывать не будем) и высокой ценой All-In-Wonder 9700/9800 в различных вариациях. Гримасы рынка в виде All-In-Wonder 9800SE в расчет не берем.

В такой ситуации кажется вполне естественным (хотя, на мой взгляд, и несколько запоздалым) решение ATI придать продукту, стоящему $249 (рекомендованная розничная цена), максимальную привлекательность. Посмотрим, что из этого получилось.

Комплект поставки

Увы, как будут оформлять коробки производители, нам пока неизвестно, поэтому приведем в качестве примера упаковку карт от самой ATI

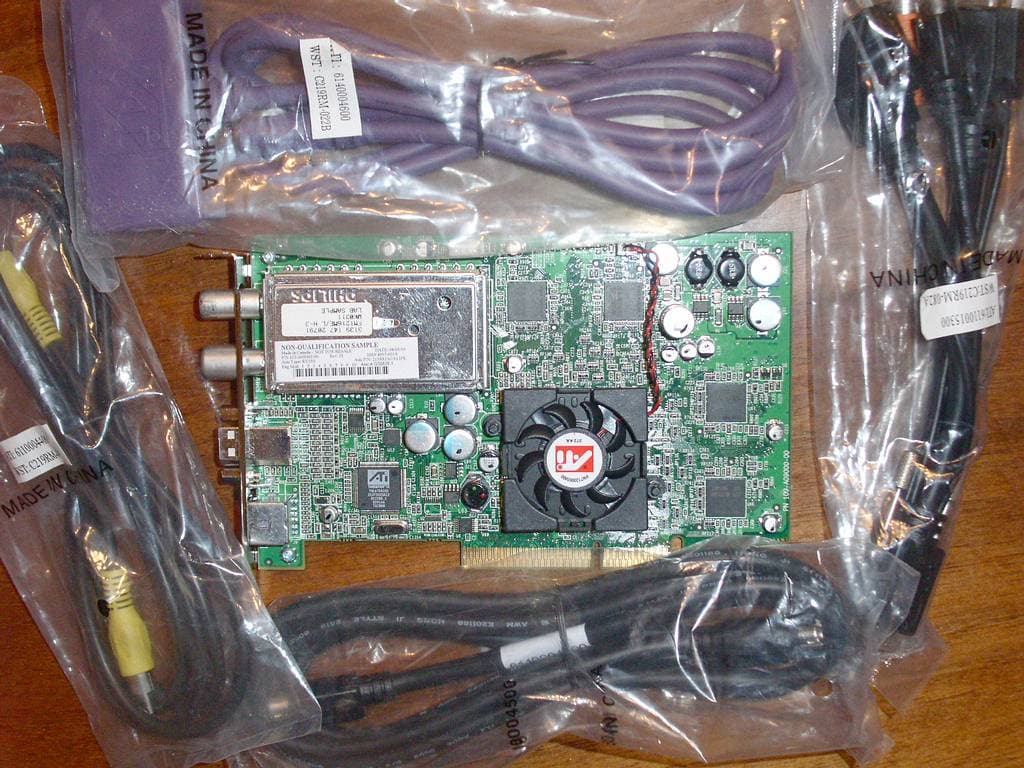

По описанным выше причинам, нам досталась следующая комплектация

  • Сама карта

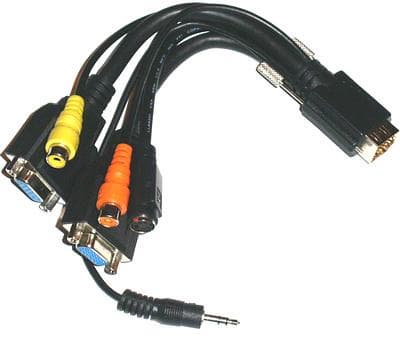

  • Переходник-разветвитель для подключения к выходному разъему (2 VGA-разъема, S-Video, RCA для композитного сигнала, разъем mini-jack для подключения к линейному входу звуковой карты и S/PDIF для подключения к внешнему декодеру Dolby Digital)
  • Переходник для подключения к входному разъему (S-Video, и 3 разъема RCA для видео и двух аудиоканалов)
  • Кабели S-Video — S-Video и RCA — RCA

Впрочем, установочный диск аналогичен CD из комплекта All-In-Wonder RADEON 9800 PRO. О дистанционном управлении мы поговорим ниже.

Конструкция

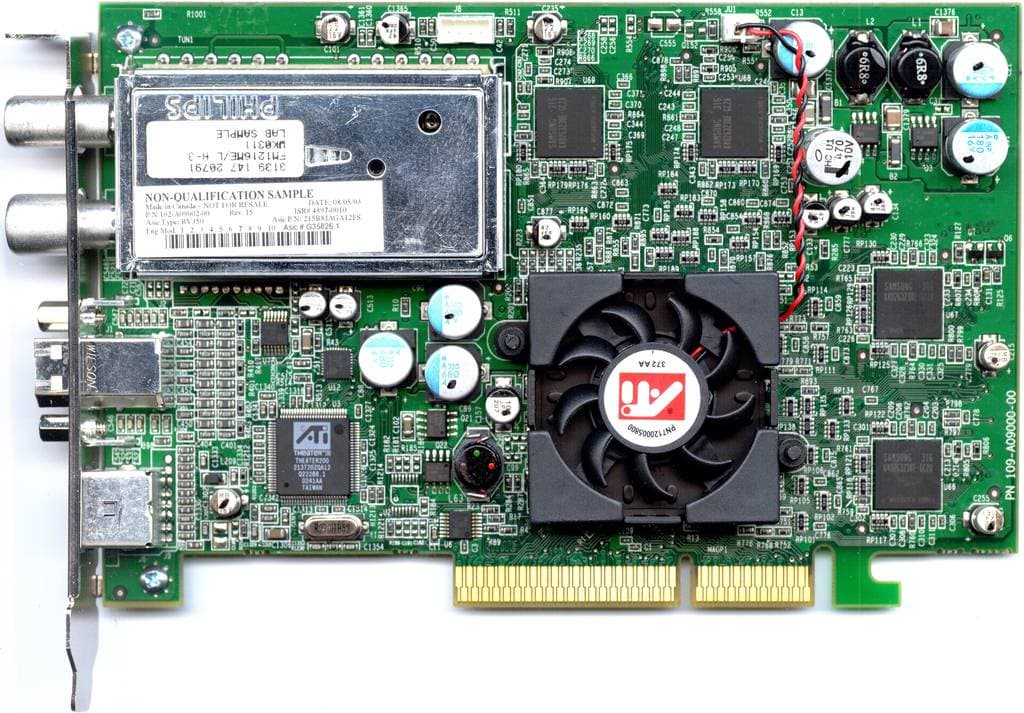

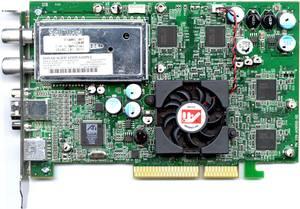

ATI All-In-Wonder RADEON 9600 PRO




ATI All-In-Wonder RADEON 9600 PRO

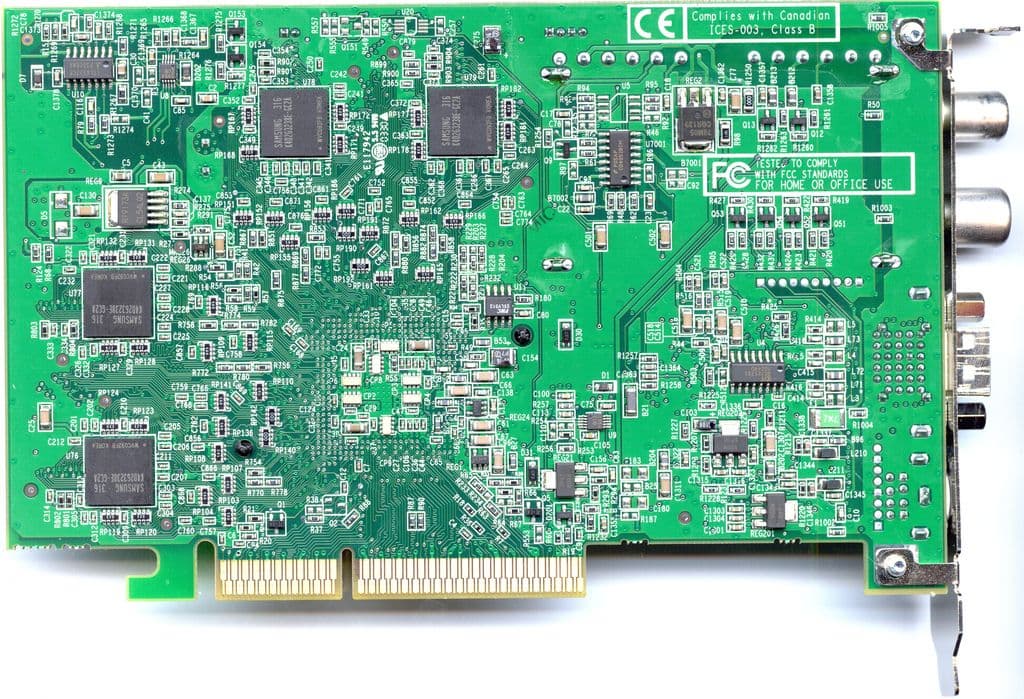

Интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти производства Samsung (BGA). Время выборки у микросхем памяти 2,8ns, что соответствует частоте работы примерно 350 (700) МГц, однако, частота памяти повышена (!) с 300 (600) МГц до 325 (650) МГц. Частота работы GPU — 400 МГц (тут без сюрпризов), шина обмена с памятью 128 бит.





По поводу производительности самой карты, естественно, советуем почитать обзоры карт на RADEON 9600 PRO, с поправкой на повышенную частоту памяти, разумеется.

Приятной неожиданностью оказался приличный разгон — карта устойчиво работает на частотах 540/380 (760) МГц (!!!). Практически, 9600XT, между прочим. Трудно сказать, будет ли таковое наблюдаться на серийных картах, но факт, что называется, налицо. Похоже, что времена понижения частот в целях повышения стабильности работы у этого класса видеокарт ушли в прошлое.

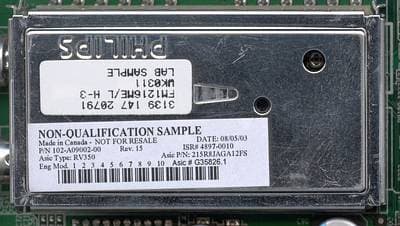

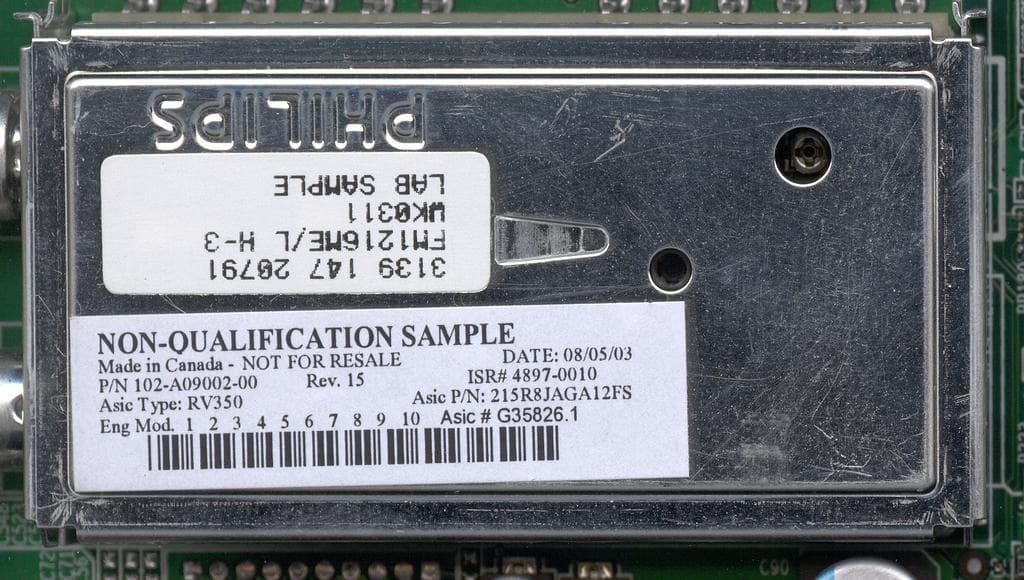

К сожалению, радиоблок, даже получив освежающий FM-леденец, остался прежним. Встречайте — старый добрый Philips FQ1261ME. Ладно, будем считать, что не все сразу, есть над чем работать дальше.

Рядом с блоком тюнера, по-прежнему, находится разъем для подключения к дополнительному входу звуковой карты, еще раз повторим о необходимости выбора в качестве аудиовхода Auxiliary в настройках.

А вот конструкция несколько отличается от аналогов на базе 9700/9800. Отсутствуют радиаторы на элементах (впрочем, это логично, учитывая куда меньшее тепловыделение) и чип THEATER 200 (ага, тут тоже все хорошо, Rage Theater не предлагают) находится на лицевой стороне карты.

Конфигурация тестового компьютера

  • Процессор Athlon 2800XP (Barton)
  • Материнская плата Gigabyte 7VAX (чипсет КТ400)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • TV- и FM-тюнер ECS EZ-TV (TVP3XP)
  • Жесткий диск IBM DTLA 305020
  • Операционные системы Windows XP Professional (SP1) ENG и Windows XP Professional (SP1) RUS

Подключение

Разъем FM-антенны можно было сделать немного подальше от края, во всяком случае, с установкой в мой корпус пришлось помучаться.

Еще одной изюминкой All-In-Wonder RADEON 9600 PRO стало изменение схемы коммутации входов-выходов. Место DVI-I занял 28-pin разъем своего формата, аналогично тому, что мы видели на MSI-8918 Personal Cinema FX5200. Но и тут канадцы остановились на полушаге, к нему посредством соответствующего переходника подключаются только источники выходного сигнала. Хорошо, хотя бы, фиксацию разъема сделали.

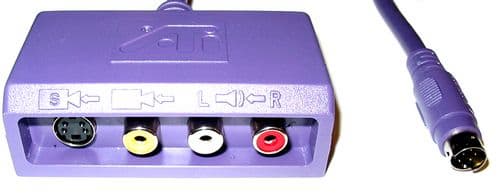

Для входящего сигнала используется все тот же выносной бокс

В качестве компенсации за потерянный DVI мы получили возможность работы с двумя VGA-мониторами. Решение, бесспорно, имеющее свои плюсы и минусы, так что комментировать его я не буду. Надо сказать, что на данный момент, работают только связки VGA + TV-out и VGA + VGA, но обещается, что проблема с работоспособностью режима Clone при использовании третьего устройства (что-то я себе пока это с трудом представляю) будет решена.

Настройка

В процессе тестирования использовались WDM-драйвер 6224, Catalyst 3.9 и ATI MultiMedia Center 8.7 с отдельно установленной программой FM Radio версии 8.6.

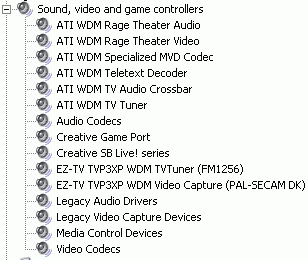

После установки драйверов в системе появляются знакомые нам по серии All-In-Wonder устройства

Повторим, что для нормальной работы под Windows XP и DirectX 9.0b необходимо установить соответствующий патч (мы писали об этом обзоре Compro VideoMate TV Gold Plus) или скачать обновленную версию DirectX 9.0b. О возможностях и особенностях работы ММС мы уже писали достаточно, так что я ограничусь ссылками:

Надо сказать, что, в отличие от All-In-Wonder RADEON 9800 PRO, нашлись все мои телеканалы. Забавно.

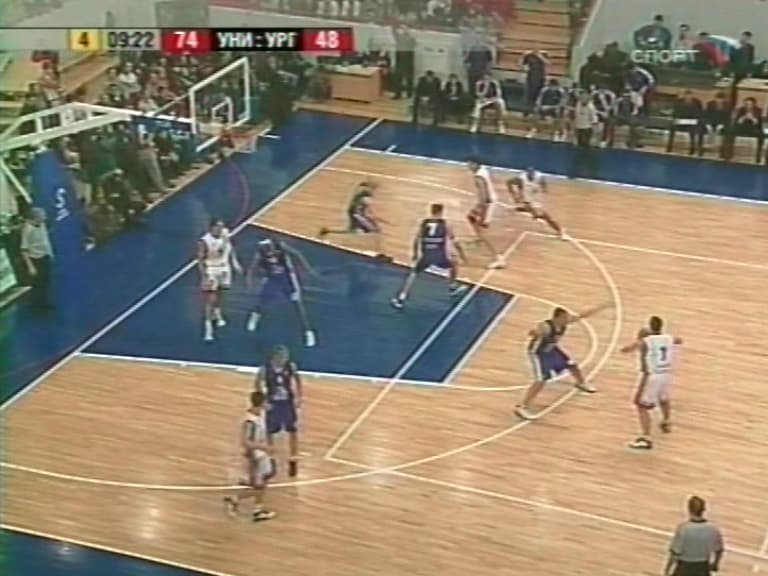

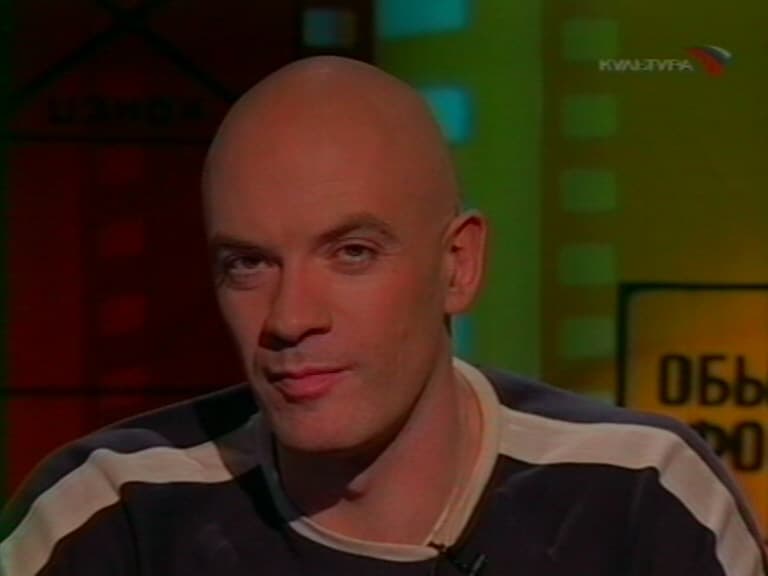

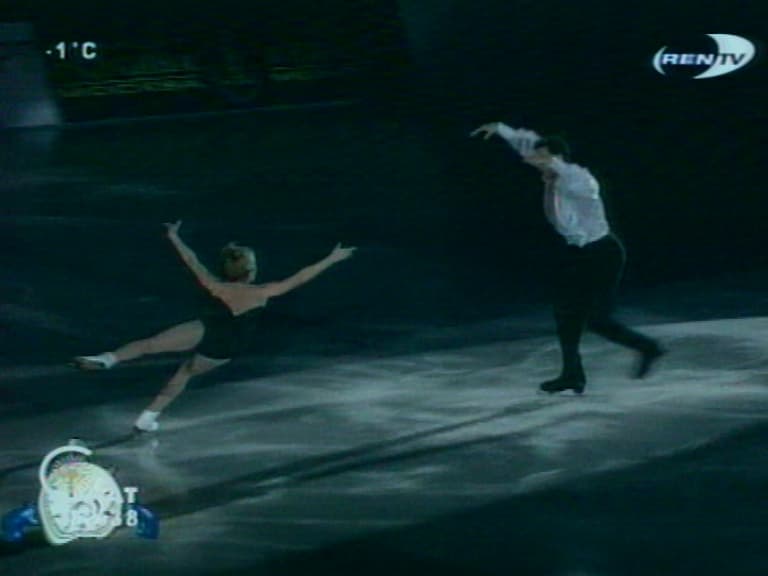

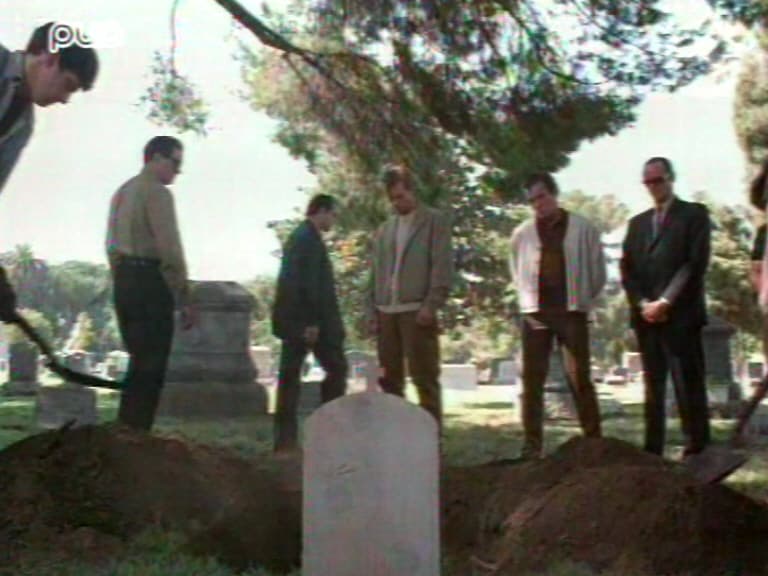

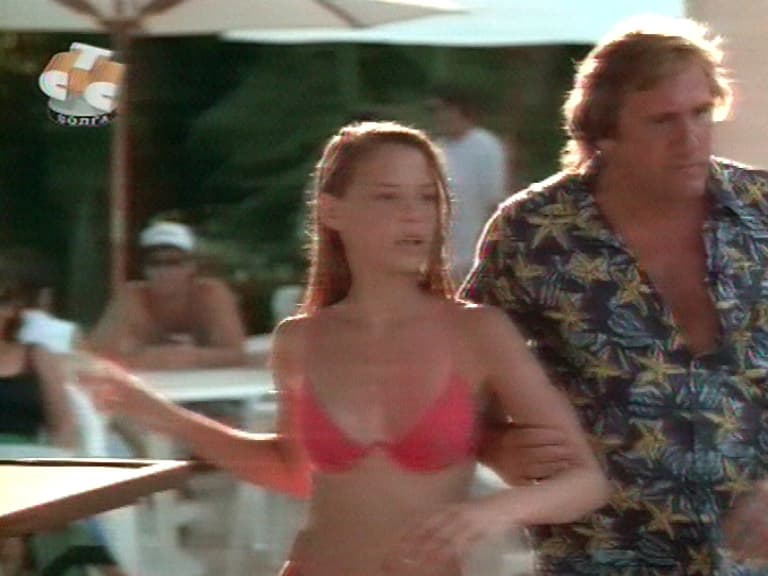

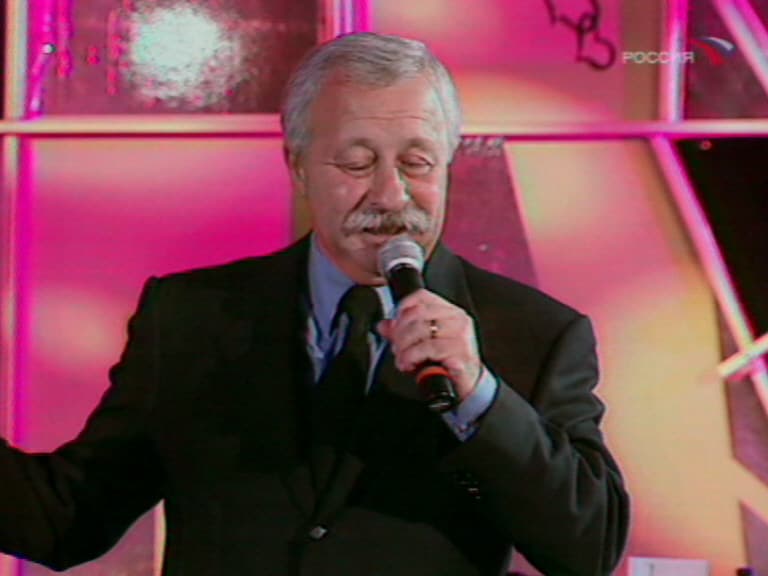

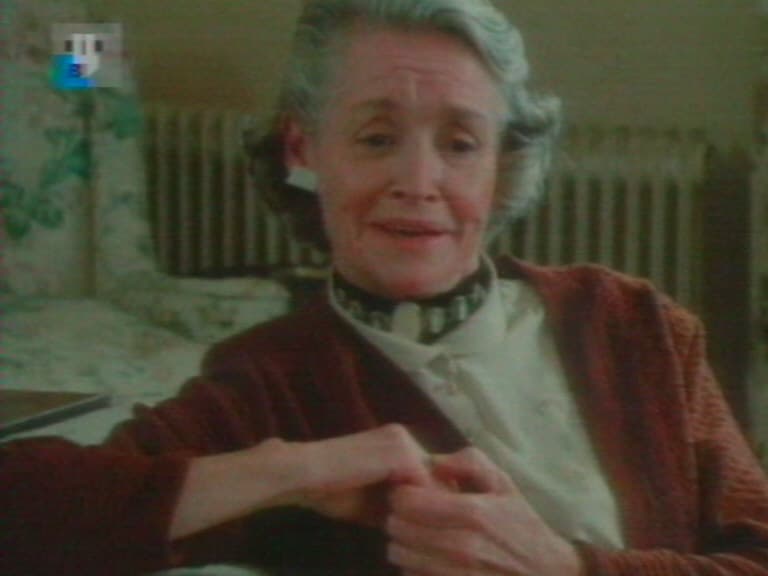

Качество

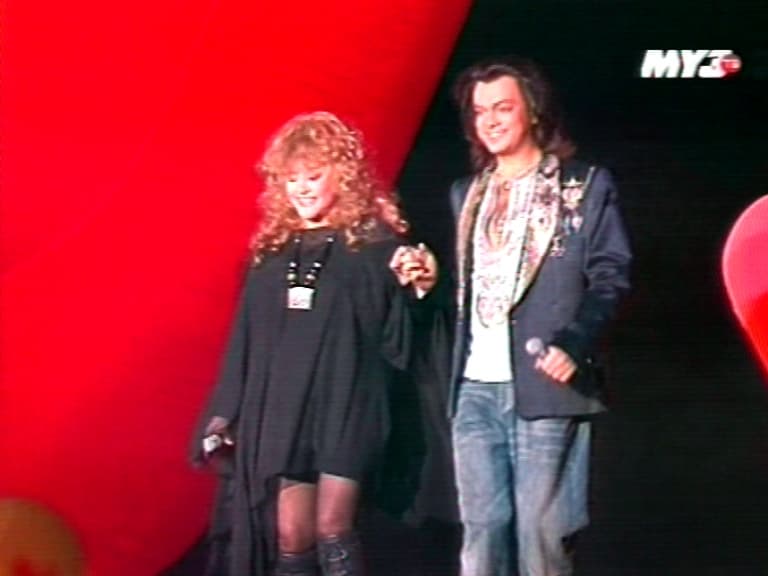

К сказанному в прошлых материалах добавить решительно нечего. Все плюсы и минусы на своих местах. Хотя, с красным цветом, вроде бы, дела обстоят получше.

Наводки и помехи отсутствуют, порадуемся.

Захват и обработка изображения

Как и ожидалось, THEATER 200 держится молодцом (о сравнении чипов видеозахвата на картах от ATI можно также посмотреть здесь)

В качестве источника использовался DVD-плейер Xoro AEP-810 и диск с фильмом «Даун Хаус», 5 зона, PAL.

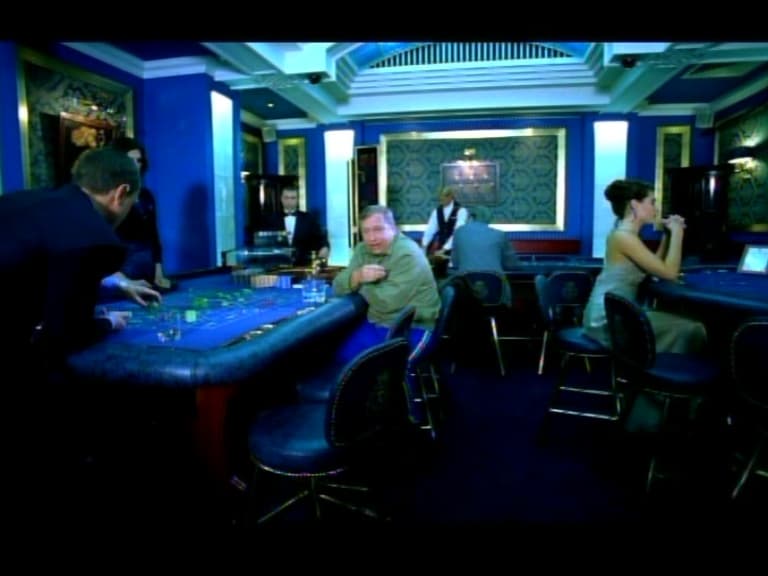

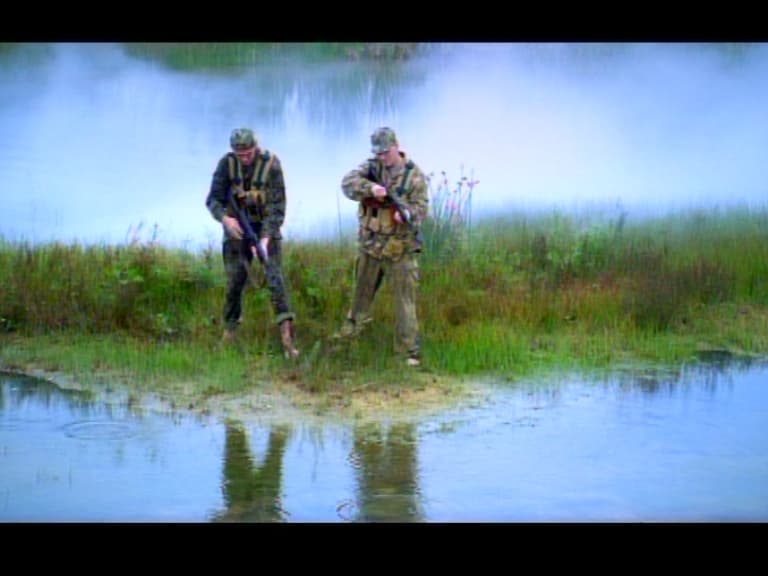

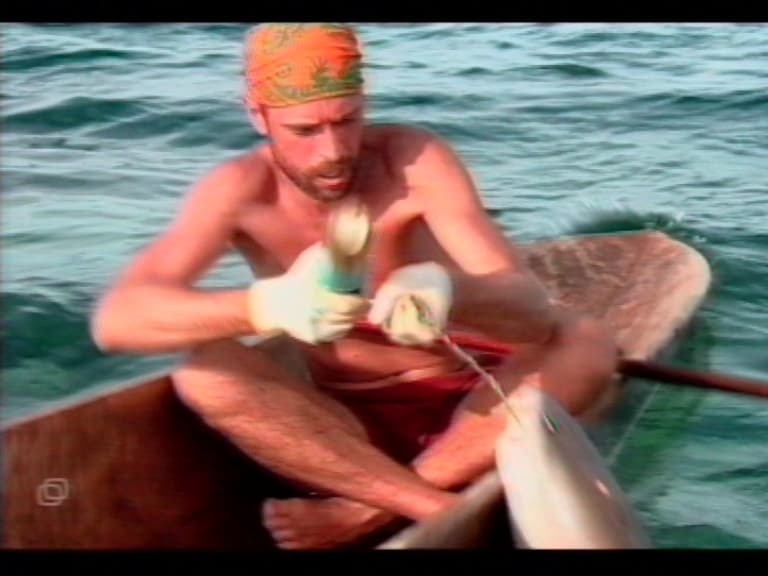

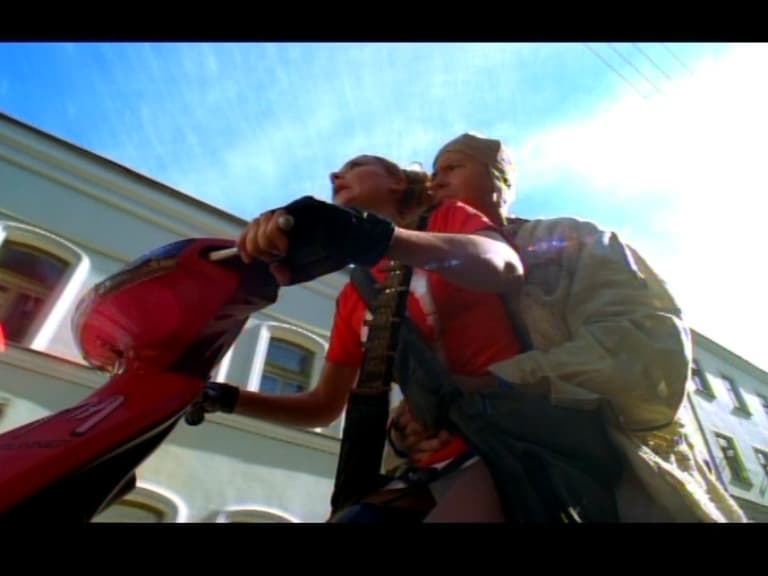

Подключение по композитному сигналу

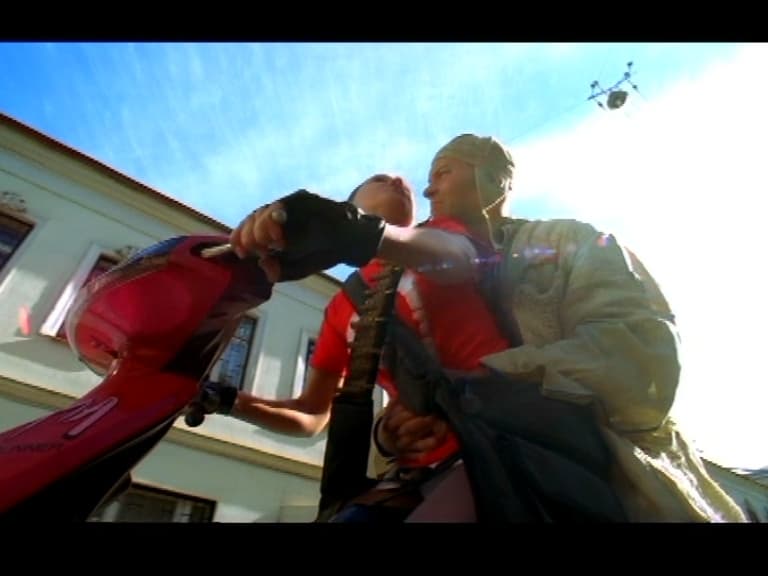

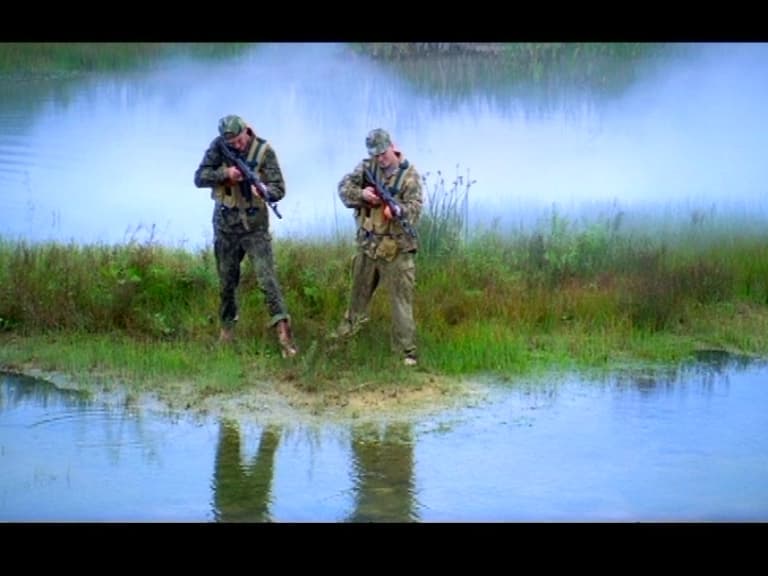

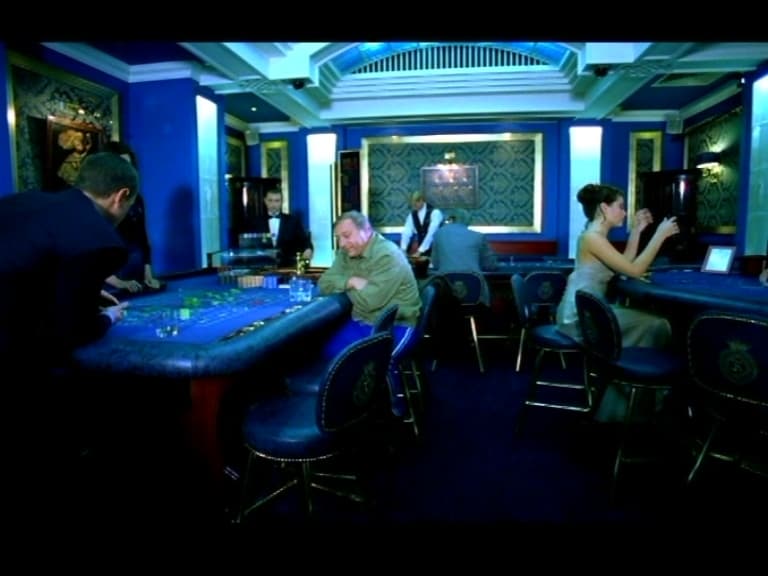

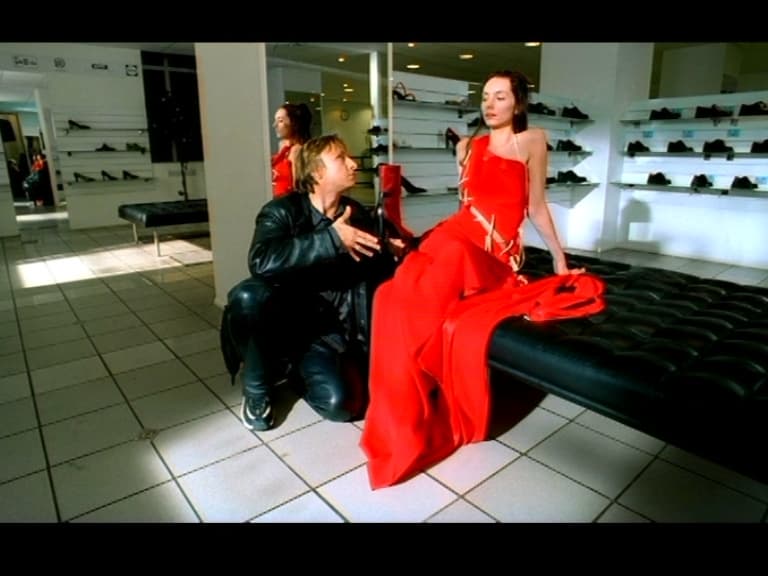

Подключение по S-Video

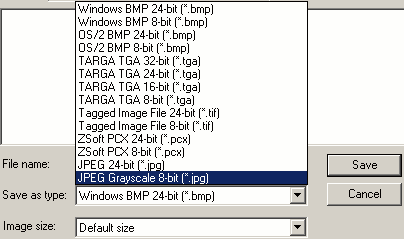

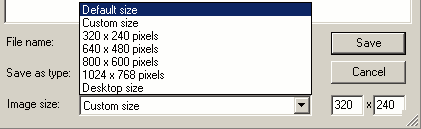

Еще раз отметим работу MMC с любыми установленными в системе кодеками и поддержку большого количества форматов и разрешений при снятии скриншотов.



FM-тюнер

Вот мы и добрались до главного нововведения.

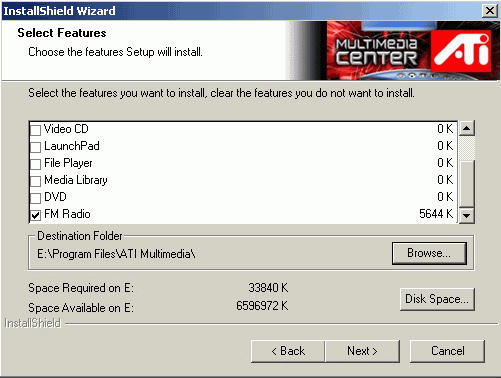

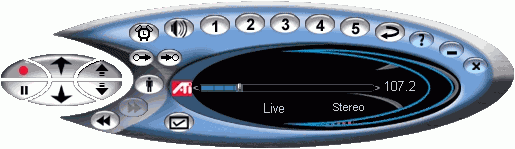

В ММС добавилось новое приложение — FM Radio,



естественно, получившее свой значок в панели.

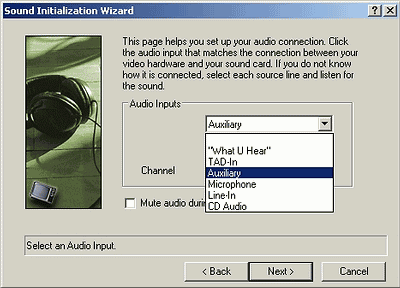

При первом запуске FM Radio предложило настроить параметры звука в TV Player.

Пришлось оный TV Player для этого запустить.

А вот дальше пошла просто-таки череда маленьких открытий :-) .

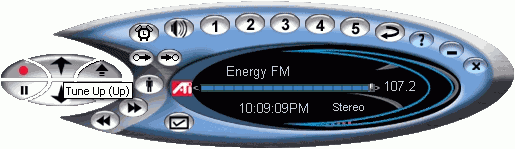

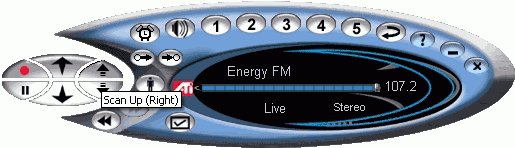

Имеющиеся в наличии кнопки Scan со своей задачей справляются,

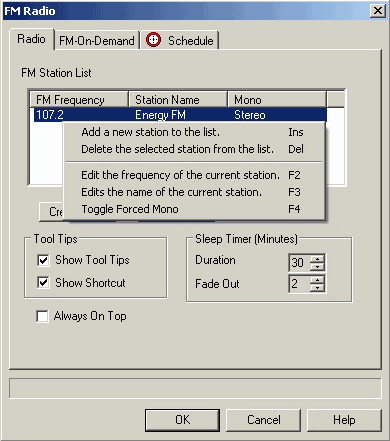

эфир сканируется, станции находятся, но добавляться в список, как это принято в приличных домах, отказываются. Приходится делать это вручную.

Однако, неожиданно. Хорошо, что добавляется именно та частота, которая в данный момент зафиксирована программой, иначе пришлось бы совсем тяжко. Справедливости ради, отмечу, что эта особенность не относится к классу серьезных неудобств, потому что поиск каналов осуществляется, как правило, один раз, при установке.

Собственно, точная ручная настройка также присутствует.

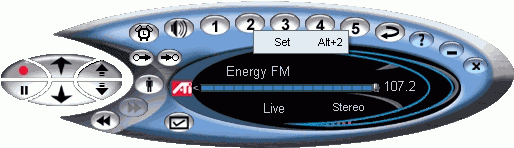

А вот пресеты устанавливаются уже из окна самой программы (примерно так это реализовывалось на бытовой аппаратуре и автомагнитолах несколько лет назад, кстати).

С чувствительностью все оказалось в порядке, нашлось все, что должно было найтись.

По аналогии с функцией Timeshift (TV-On-Demand, по версии ATI) FM Radio имеет постоянно работающую (!) функцию отложенной записи FM-On-Demand (индикатор в центре как раз и отражает состояние буфера). В принципе, отключить ее можно, выставив ползунок настройки используемого под буфер дискового пространства, в крайнее левое положение.

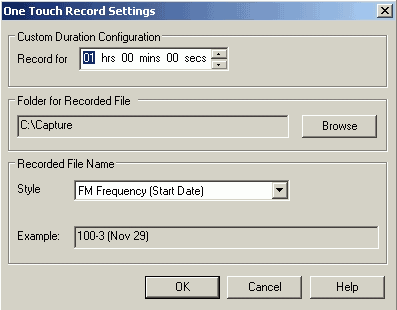

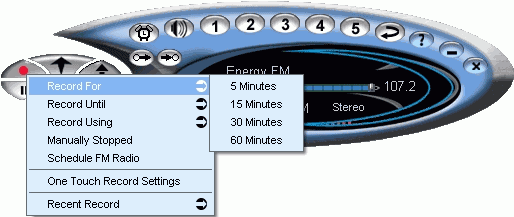

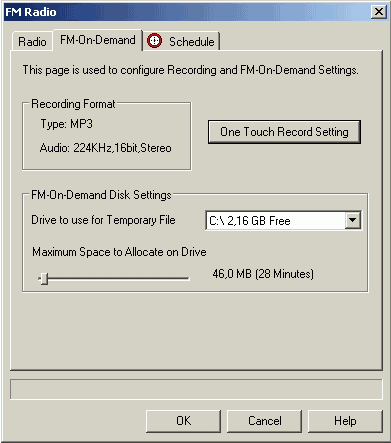

Тут же можно настроить и параметры быстрой записи One Touch Record.

К вопросу формата записи в ATI подошли более, чем радикально — только MP3 и только 224 КГц, 16 бит, стерео. Аплодисменты! Никакого порядком надоевшего уже wav и более чем достаточно для этих целей :-) . Впрочем, не исключено, что в следующих версиях добавят и другие настройки.

Похоже, что использование FM-On-Demand дало толчок буйной фантазии разработчиков, реализовавших вокруг этого несколько весьма любопытных возможностей.

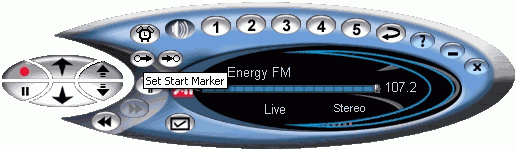

Можно записать любой отмеченный маркерами фрагмент, не отвлекаясь на ожидание нужной песни,

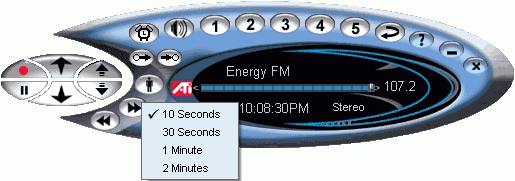

имеется функция быстрого перехода на заданные отрезки,

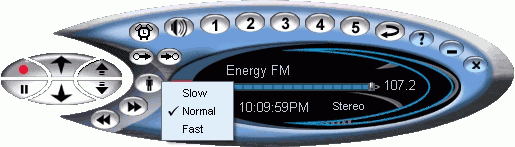

замедленное и ускоренное воспроизведение (!).

Творчески, словом, подошли.

Остальное достаточно стандартно.

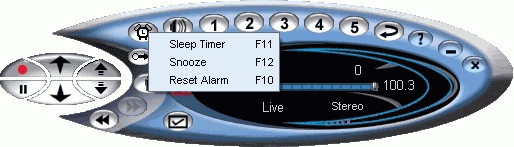

Таймер записи,

включения и выключения

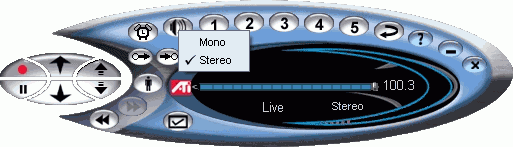

функция отключения звука Mute, скрывающая по правой кнопке мыши переключение Mono/Stereo (нет, определенно, креативные люди писали программу).

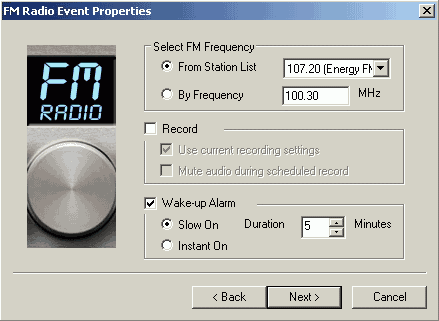

Планировщик в наличии, ставим галочку. Хорошо, что обходится 5 стадиями, а не 9, как в TV-режиме :-).

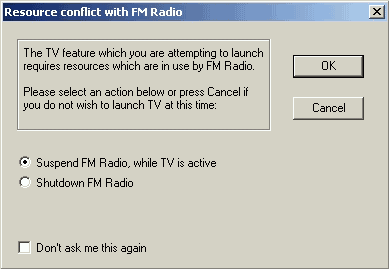

И последний интересный момент. При попытке запустить во время работы FM-приемника TV Player, получаем предложение выключить или приостановить FM Radio, причем во втором случае оно начинает работать сразу же после выхода из TV-режима. Удобно.

Качество звука нареканий не вызывает. Желающие могут скачать 20-секундный фрагмент (571 КБ).

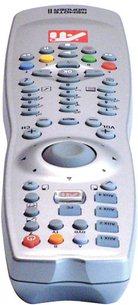

ATI Remote Wonder II

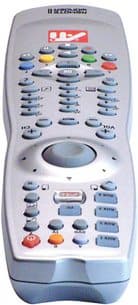

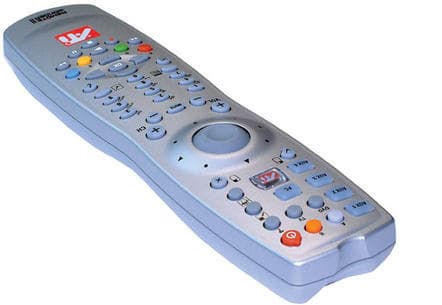

All-In-Wonder RADEON 9600 PRO вместо хорошо знакомых нам пультов Remote Wonder будут комплектоваться новой системой дистанционного управления Remote Wonder II.



Кроме радикально изменившегося дизайна, заявлен увеличенный в 2 раза радиус действия до 18 метров (!), новая система позиционирования курсора мыши (судя по всему, действительно, более удобная), возможность использования пульта с PowerPoint для презентаций (уже доступная и с прежней моделью с помощью соответствующего плагина).

Осталось дождаться появления этого чудо-устройства на нашем разделочном столе. Тем более, есть достаточно высокая вероятность такой же мощной поддержки сторонних приложений, как и у предшествовавшей модели.

Выводы

С итогами сегодня все просто.

Плюсы

  • FM-тюнер
  • Хорошая чувствительность ТВ-тюнера
  • Хорошая экранировка
  • В основном, неплохое качество принимаемого изображения
  • Очень хорошая цветопередача.
  • 12-битный аналогово-цифровой преобразователь
  • Наличие аудиопроцессора
  • Возможность компонентного Y:Pr:Pb подключения к телевизору
  • Наличие функции TV-on-Demand
  • Наличие функции FM-on-Demand
  • Опция Crop Video
  • Возможность использовать функцию Pause при записи
  • Технология экранного меню EAZYLOOK
  • Режим полупрозрачного оверлея THRUVIEW
  • Приличное качество захвата с внешних источников, причем как по S-Video, так и по композитному входу
  • Запись с FM-тюнера в MP3
  • Богатые возможности оцифровки, включая опцию VideoSoap
  • Поддержка любых сторонних кодеков (в том числе всех версий MPEG4)
  • Удобное и многофункциональное ПО
  • Система дистанционного управления, способная работать с разными приложениями
  • Радиоканал на дистанционном управлении, позволяющий пользоваться пультом на достаточно большом расстоянии (до 18 метров) независимо от зоны прямой видимости (не вижу оснований сомневаться в ее наличии у серийных карт)
  • Поддержка двух VGA-мониторов
  • Очень хорошая производительность в играх
  • Неплохие разгонные возможности

Минусы

  • Устаревший ТВ-тюнер
  • Проблемы с цветом у принимаемого изображения
  • Задержки либо артефакты во время переключения каналов
  • Невозможность нормально использовать режим Channel Surf с русскими названиями каналов
  • Отсутствие разъема DVI
  • Возможные сложности с установкой в некоторые корпуса
  • Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (отметим, что это особенность всего класса таких устройств)

Без сомнения, продукт удался. ATI не просто подтвердила свое лидерство в этой весовой категории, но и установила новую планку. Достаточная на сегодняшний день производительность в играх и лучшие среди аналогов мультимедийные возможности при разумной цене — «Наш выбор» без компромиссов.
