GOTVIEW USB2.0 DVD2 — не совсем обычное расширение линейки внешних TV тюнеров с аппаратным сжатием в MPEG1/2



Если что-либо прибавится к чему-либо,
то столько же отнимется от чего-то другого.
М. В. Ломоносов

Казавшиеся несколько лет назад непонятной экзотикой первые, появившиеся на рынке компьютерные TV-тюнеры, оснащённые аппаратными кодировщиками, наконец-то, перешли из роскоши в разряд удобных и качественных устройств, предназначенных для просмотра и записи телевизионных программ. Совершенствовалось не только ПО для тюнеров от непосредственных разработчиков, но и встроенные в операционные системы мультимедийные интерфейсы, требующие от совместимого устройства отдачи MPEG2-потока. Так, дебютировавшая в Windows XP Media Center Edition оболочка от Microsoft стала элементом старших версий Windows Vista. Разумеется, это обстоятельство не могло не сказаться на популяризации этого класса TV-тюнеров. В настоящее время такие модели с интерфейсом PCI появились практически у всех производителей, включая ориентированных исключительно на российский рынок, чего нельзя сказать об их USB 2.0 коллегах. Как ни странно, выбор у потенциальных покупателей внешних устройств, мягко говоря, небогат. Надо сказать, что их аудитория не ограничивается владельцами ноутбуков. Можно вспомнить обладателей нескольких PCI-устройств, занимающих все доступные разъёмы на системной плате, пользователей, испытывающих необходимость в работе на нескольких конфигурациях и т. д. Тем не менее, в настоящее время российские магазины предлагают всего две (!) модели — Compro VideoMate Live USB2.0, поддержка которого фактически прекращена производителем, и GOTVIEW USB2.0 DVD Deluxe. К сожалению, несмотря на хорошие потребительские качества, AVerTV USB MCE до розничной продажи так и не добрался. Впрочем, характеристики GOTVIEW USB2.0 DVD Deluxe позволяли бы успешно доминировать на рынке, если бы не одно обстоятельство — отсутствие FM-радио, причём не только у этой модели, но и у ближайших конкурентов. Ничего удивительного, что первым производителем, реализовавшим эту возможность, стала компания GOTVIEW, представившая свою вторую модель с интерфейсом USB 2.0 и аппаратным MPEG1/2-компрессором.

Комплект поставки

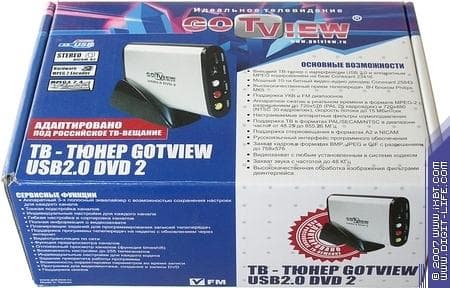

В отличие от бело-фиолетовой гаммы, используемой в оформлении коробки USB2.0 DVD Deluxe, вместилище GOTVIEW USB2.0 DVD2 встречает бело-синим сочетанием, замеченным у PCI DVD2 Deluxe и PCI DVD3 Hybrid. Немного изменилась сама коробка, лишившись подверженного износу, несмотря на качественный картон, клапана. Как говорится, мелочь, а приятно.

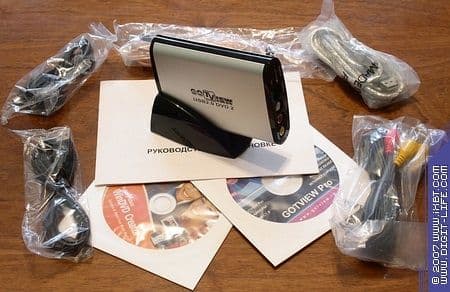

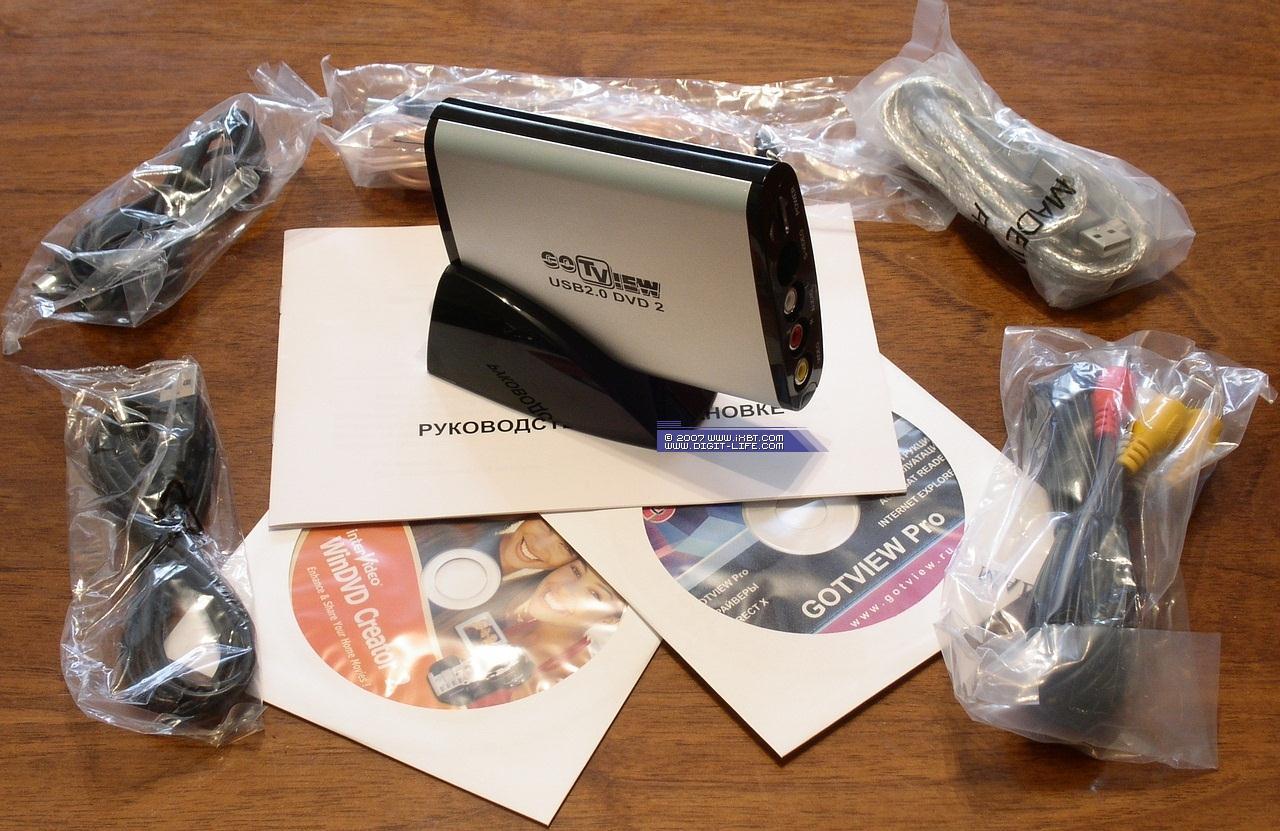

Непривычная высота коробки объясняется комплектом поставки, включающим в себя следующее:

  • Тюнер
  • Подставка для тюнера
  • FM-антенна
  • Кабель USB A — B
  • Кабель дополнительного питания
  • Кабель 3 RCA — 3 RCA
  • Кабель S-Video — S-Video
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

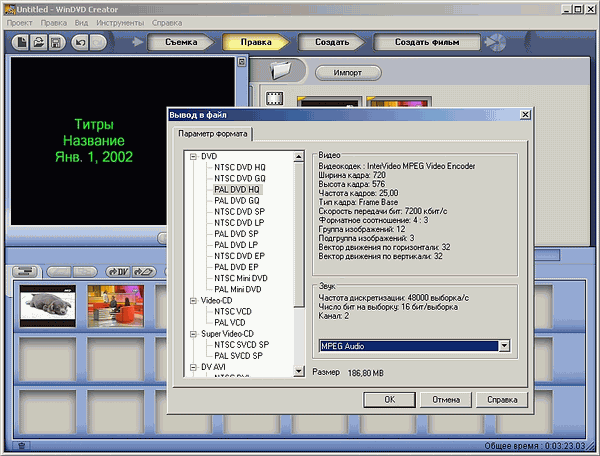

Второй диск традиционно содержит программу WinDVD Creator 2 от InterVideo, предназначенную для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Конструкция и спецификации

Основные возможности, определяемые программными средствами, характерны для всех тюнеров от GOTVIEW, поддерживающих аппаратное кодирование:

  • Поддержка эфирного и кабельного телевидения
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
  • Поддержка всех современных контейнеров (AVI, WMV, ASF, MPEG-1,2, fvASFDirect, Matroska и т. д.) при записи
  • Захват кадров ТВ окна в формате BMP, TIFF, PNG, TGA, PCX, GIF (в том числе анимированный), JPG по таймеру или по нажатию кнопки
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность временной приостановки записи при программном сжатии
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Возможность отключения изображения и звука при длительном отсутствии сигнала
  • Трансляция по сети
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
  • Полностью русифицированный интерфейс
  • Аппаратное сжатие в MPEG1/2 режиме реального времени с битрейтом 1 — 15 Мбит/с
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Режим отложенного просмотра Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов как при записи в MPEG1/2, так и при выводе несжатого потока/программном сжатии любым установленным в системе кодеком
  • Обрезка заданного количества нижних строк при аппаратном сжатии
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista

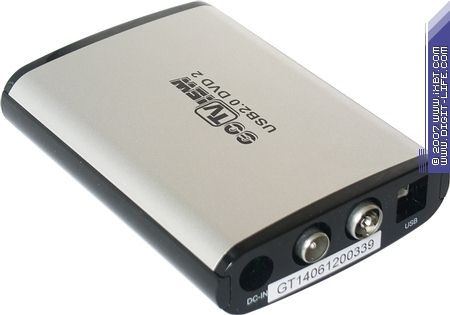

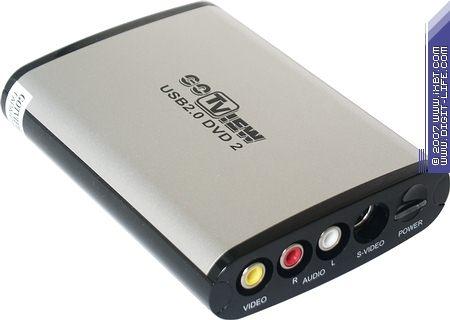

Тюнер собран в том же серебристом алюминиевом корпусе, что и USB2.0 DVD Deluxe. Отметим появившуюся наклейку, удаление которой лишает фирменной гарантии. Подставка предоставляет возможность, так сказать, полувертикальной установки под небольшим углом. Получившаяся конструкция оставляет доступ ко всем разъёмам на задней панели.


На передней панели находятся стандартные композитные видео- и аудиоразъемы, разъём S-Video и кнопка включения/выключения с красно-зелёным индикатором (зелёный — тюнер включен) режимов работы.

На задней панели расположен разъём для подключения внешнего питания (в обычных условиях не требуется, дополнительный USB-кабель имеется в комплекте), а также антенные (FM и TV) и интерфейсный разъёмы.

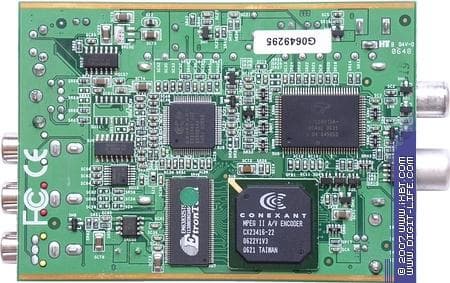

Используемая схемотехника значительных изменений не претерпела.

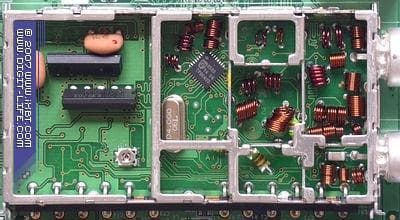

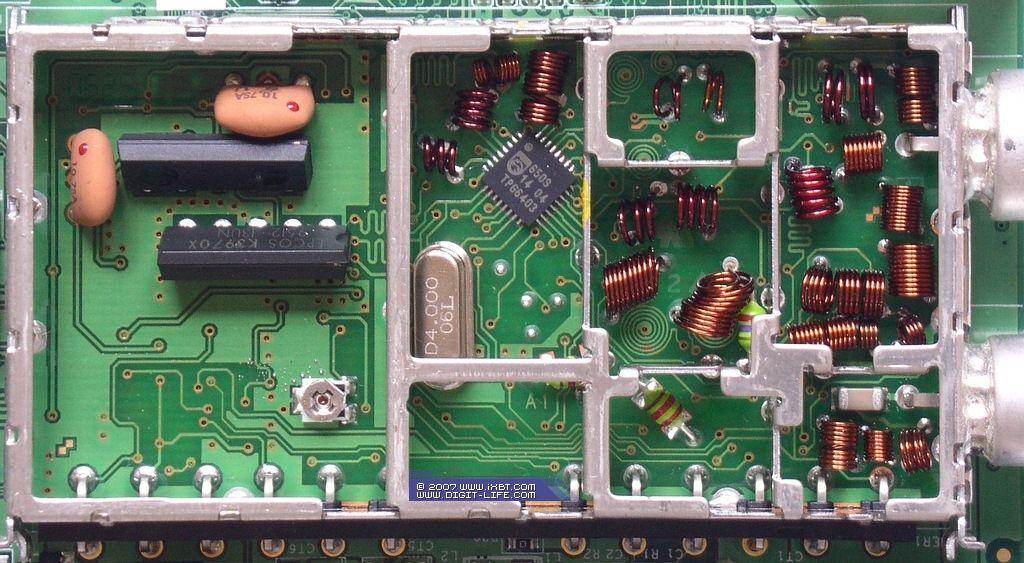

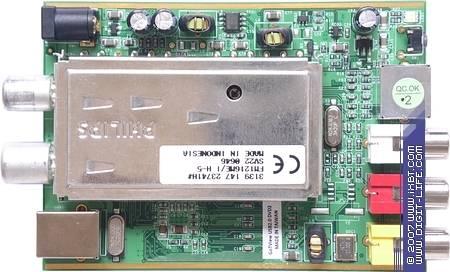

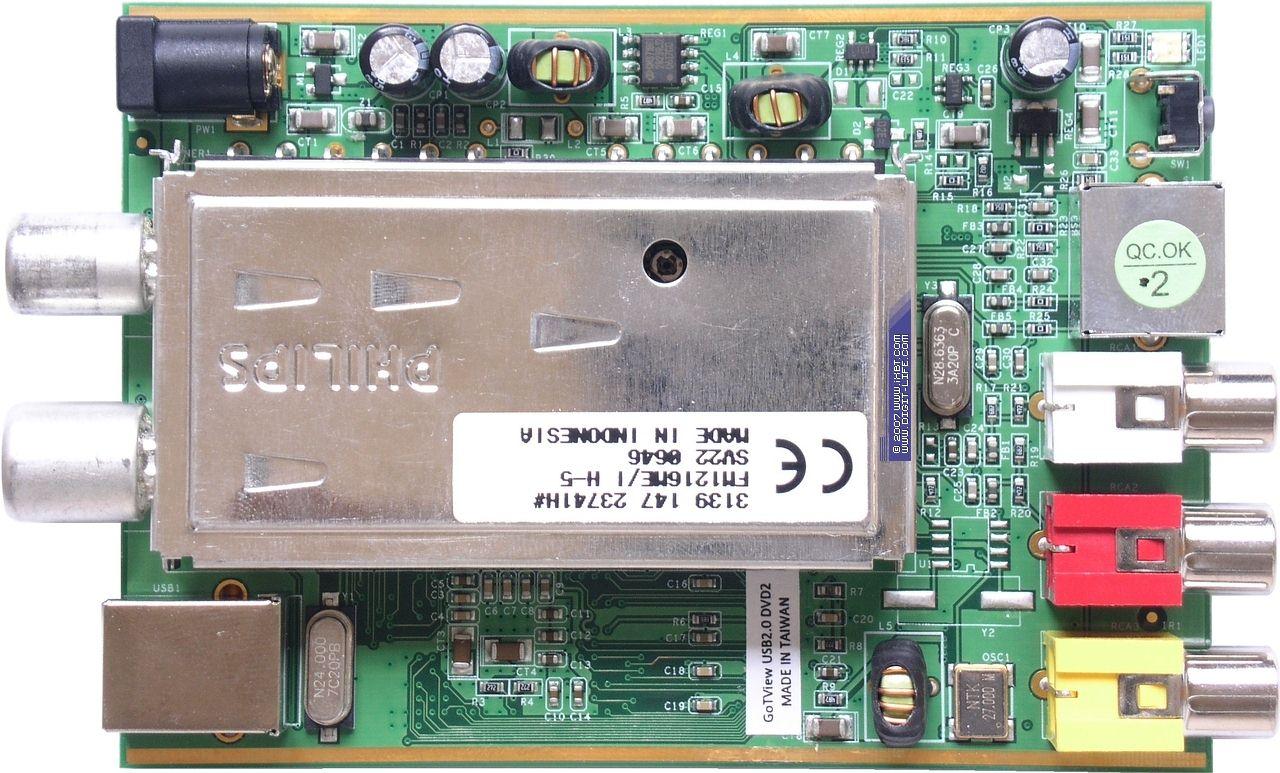

ВЧ-блок Philips FM1216ME/I H-5 (Mk5) от NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics, ныне выделенное в отдельную компанию) отличается от приёмника, установленного на USB2.0 DVD Deluxe, поддержкой FM-радио.

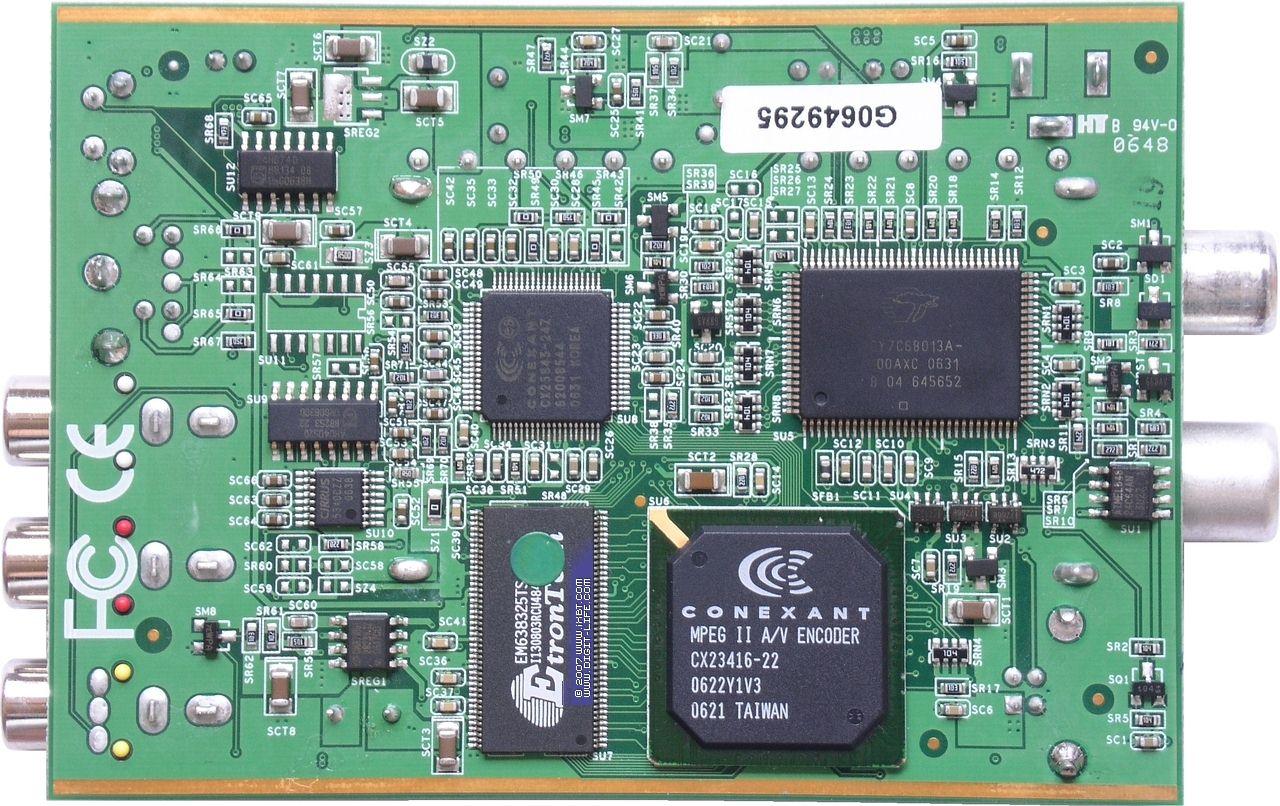

АЦП не изменился, по-прежнему, используется 10-битный CX25843 производства Conexant Systems, Inc., разве что, другой ревизии — 24Z вместо 43 на нашем экземпляре предыдущей модели. Чип имеет трёхполосный эквалайзер и регулировку баланса, поддержка которых реализована в штатном ПО.

Ревизия MPEG1/2-энкодера не отличается, всё тот же Conexant CX23416-22. Впрочем, никаких заметных отличий между разными ревизиями АЦП и кодировщиков пока обнаружить не удалось.

Поддержка USB2.0 реализована при помощи контроллера CY7C68013A от Cypress Semiconductor.

Под буфер MPEG1/2-энкодера используется модуль 6ns памяти производства Etron Technology, Inc. ёмкостью 8 МБ.

Конфигурация тестового компьютера

  • Процессор Athlon 64 4600+ (Socket 939)
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 Гб Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании



Установка и настройка

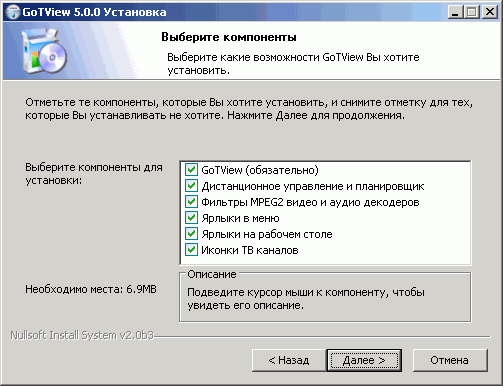

Установочное меню программы GoTView PRO позволяет отказаться от бесплатного MPEG1/2-декодера от DScaler, в предыдущих версиях устанавливаемого принудительно.

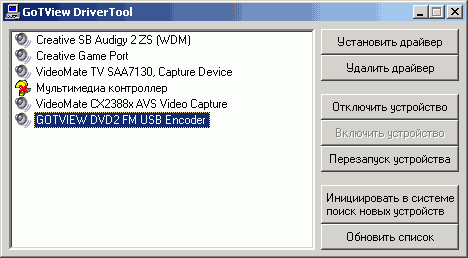

Для автоматизированной установки и удаления драйвера используется утилита DriverTool, доступная как на сайте производителя, так и на CD из комплекта поставки. Программа не ограничена работой с мультимедийными устройствами, желающие могут попробовать запустить её с любым ключом вплоть до « / » без дополнительных параметров.

Традиционно напомним о наличии на CD подробной документации в формате HTML, способной снизить порог вхождения для неопытных пользователей, и о вызове справки в программе по кнопке F1.

После установки получаем устройство GOTVIEW DVD2 FM USB Encoder в разделе Sound, video and game controllers

и иконку программы дистанционного управления в системном трее.

Несмотря на отсутствие в комплекте пульта ДУ, отказываться от установки этого модуля не стоит, программа также исполняет обязанности планировщика.

При тестировании использовались драйвер версии 3.0.48.0 и программа GoTView PRO 5.0.5.505 beta 1.

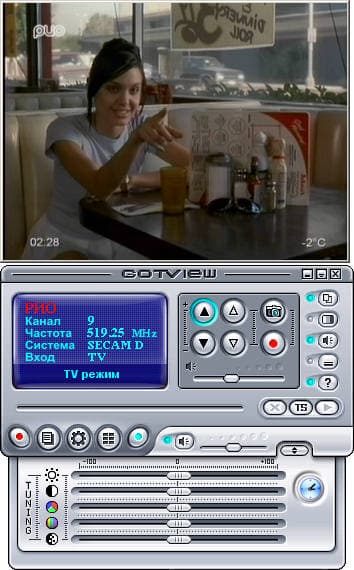

Поддерживаются различные варианты оформления, некоторые из них содержатся в дистрибутиве, остальные доступны на сайте производителя.

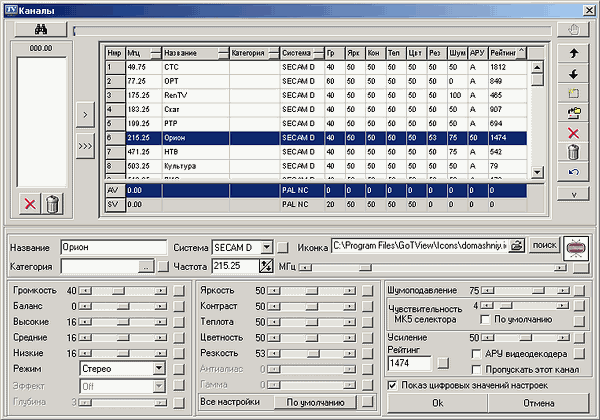

Отметим доступную в меню настройки каналов при использовании тюнеров с ВЧ-блоками Philips Mk5 опцию Чувствительность MK5 селектора, способствующую решению проблем из-за помех на соседних частотах, впервые отмеченных в обзоре USB2.0 DVD Deluxe.

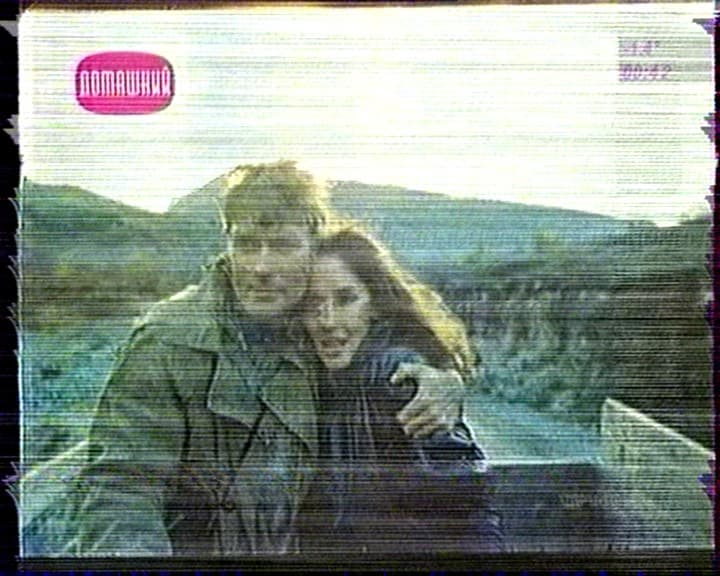

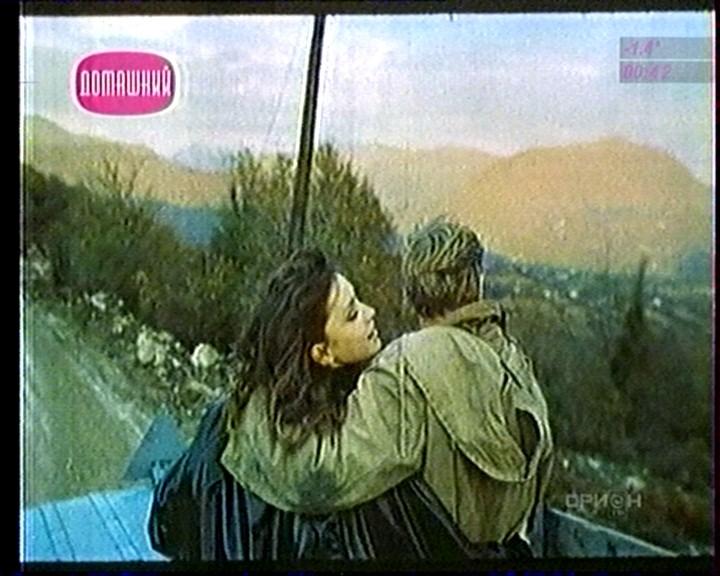

Результат можно увидеть на скриншотах. Слева изображение в обычных условиях, справа результат подстройки чувствительности приёмника.

В обзоре PCI DVD3 Hybrid мы уже отмечали новый подход к интерфейсу программы, заменивший несколько вкладок с большим количеством параметров на каждой древовидной структуре меню с подразделами.

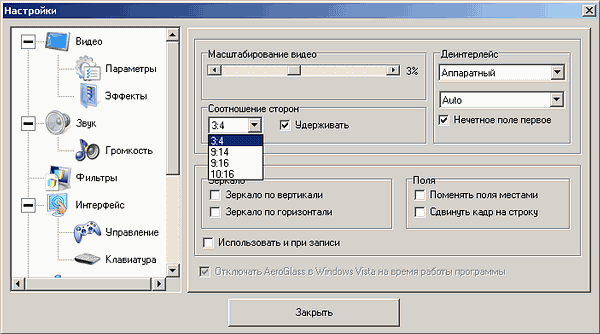

Раздел Видео содержит настройки масштабирования (общая настройка для всех каналов), соотношения сторон (4:3, 14:9, 16:9, 16:10), настройки фильтров деинтерлейса (аппаратный и несколько разновидностей программного, в том числе, с удвоением частоты кадров). Если функцию зеркалирования нельзя назвать очень востребованной, то возможность поменять поля местами или сдвинуть кадр на строку в условиях нашего непростого вещания может оказаться полезной.

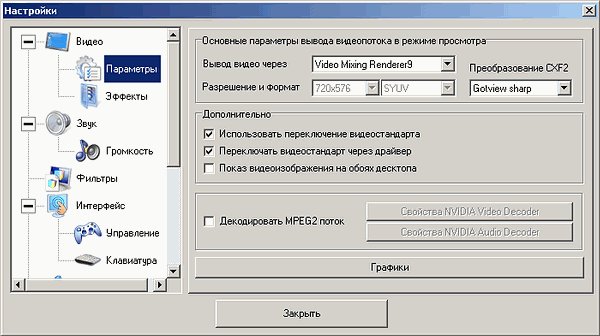

В подразделе Параметры можно найти настройки вывода видеопотока в режиме просмотра — выбор рендерера (поддерживаются VMR7 и VMR9) и варианта цветового преобразования вследствие работы аппаратных кодировщиков от Conexant со своим форматом CXF2 (отображаемый в нашем случае SYUV обусловлен использованием USB-контроллера).

Тюнер позволяет также использовать для просмотра декодированный MPEG2-поток (напомним, что именно в таком режиме работают мультимедийные интерфейсы Windows XP MCE, Windows Vista и многие программы сторонних разработчиков). В этом случае появляются кнопки вызова дополнительных настроек декодера. Возможно подключение любого стороннего декодера, параметры которого задаются в файле decoders.ini. В случае несовпадения описанных там значений (проверить их можно при помощи программы RadLight Filter Manager) можно отредактировать файл, либо добавить новый декодер вручную. В соответствии с выбранным декодером редактируется пункт Preferences, например,

[Preferences]
Video=8
Audio=8

означает, что используется декодер от NVIDIA с параметрами [Video8] и [Audio8].

Чекбоксы, отвечающие за переключение видеостандарта и вывод изображения на рабочий стол (недоступно при выводе MPEG2-потока), дополнительных пояснений не требуют.

Кнопка Графики вызывает встроенный в программу интерфейс для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум (ОСШ), и уровни распределения цветовых компонентов.

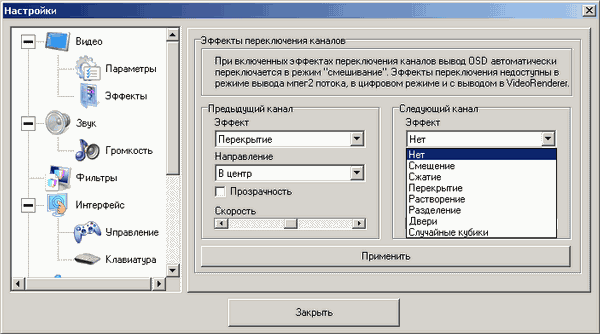

Подраздел Эффекты отвечает за выбор видеоэффектов при переключении каналов.

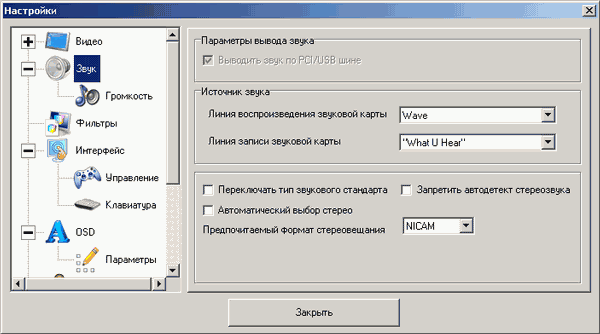

В разделе Звук расположены: выбор линий воспроизведения/записи и предпочитаемого формата стереовещания, чекбоксы переключения типа звукового стандарта, автоматического выбора стереозвука и запрета его автоматического определения (помогает избежать артефактов при неуверенном приёме).

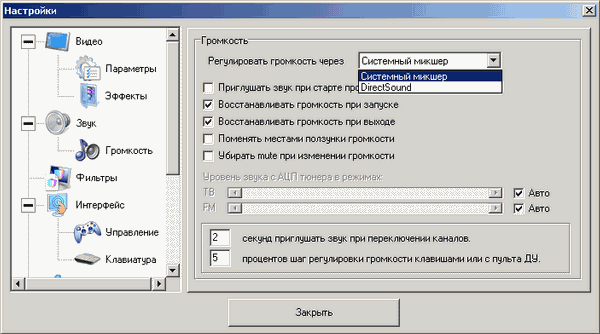

Для управления громкостью отведён целый подраздел, в нем из доступных настроек можно отметить выбор регулировки громкости через системный микшер или средствами DirectSound и раздельную ручную регулировку уровня звука с АЦП для TV- и FM-режимов.

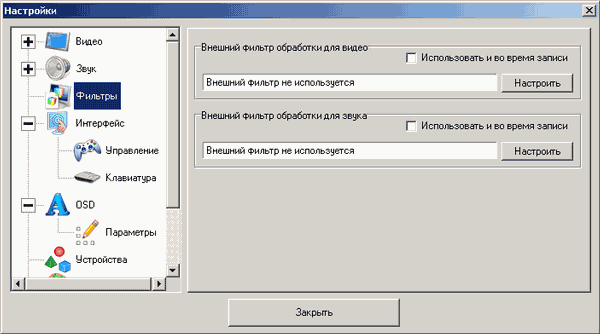

Уникальной возможностью программы является подключение сторонних Direct Show (DS) фильтров и DirectX Media Objects (DMO) как при просмотре, так и при записи, для чего существует соответствующий раздел.

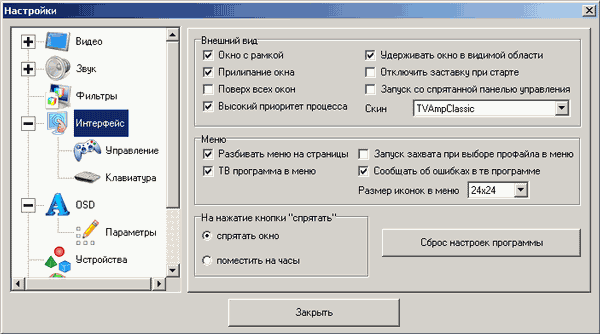

Раздел, посвящённый настройкам интерфейса, содержит массу настроек — от выбора оформления до показа телевизионной программы в меню.

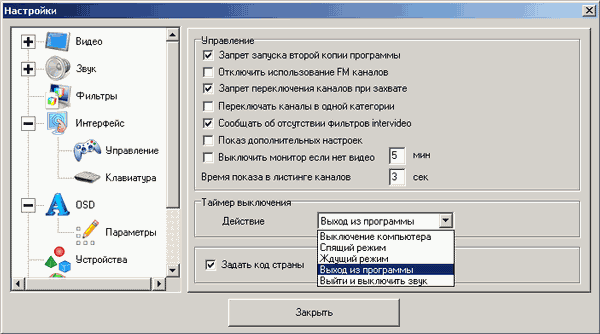

Отметим появившийся в подразделе Управление чекбокс показа дополнительных настроек, избавляющий от необходимости редактирования файла settings.ini в предыдущих версиях программы. Там же находятся таймер выключения и возможность задать код страны, способная помочь при нестандартных региональных настройках операционной системы.

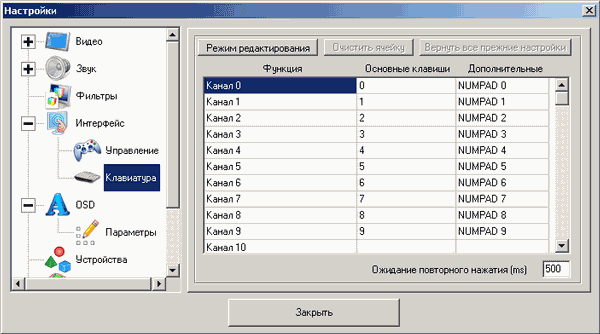

Программа традиционно предоставляет доступ к настройке горячих клавиш клавиатуры, реализованный в отдельном подразделе.

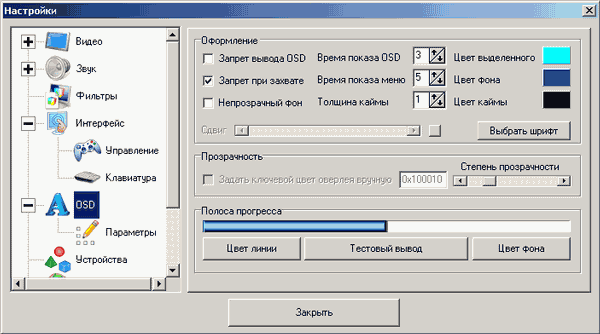

Раздел OSD (On Screen Display) отвечает за настройки экранного меню. Допускается изменение практически всех параметров, влияющих на визуальное оформление.

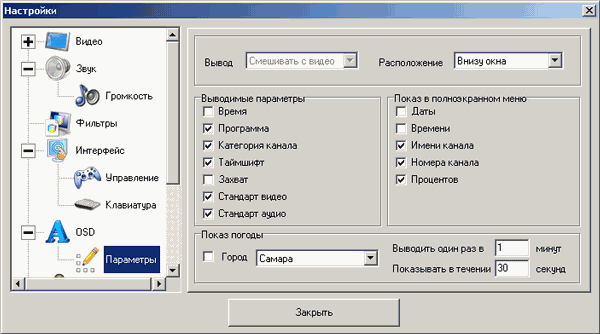

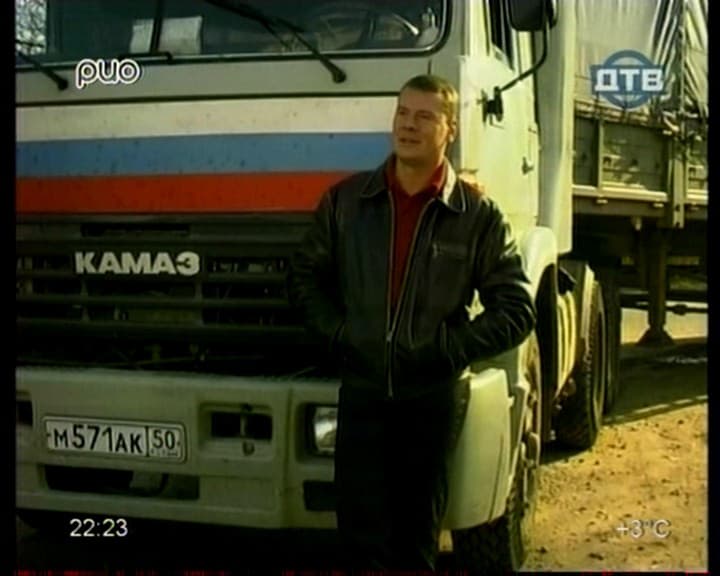

В подразделе Параметры доступна функция вывода на экран текущей погоды в регионе (требуется интернет-соединение).

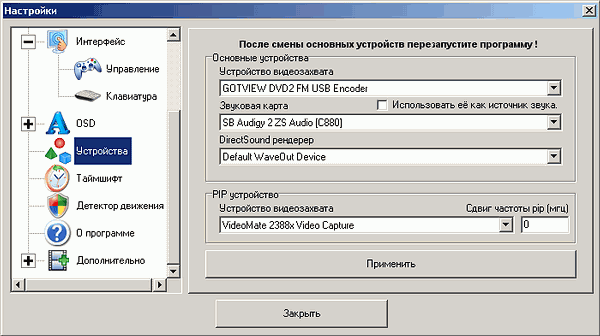

При наличии второго устройства видеозахвата (выбор осуществляется в разделе Устройства) поддерживается полноценный режим «картинка-в-картинке» (Picture-In-Picture, PIP). Следует отметить, что GoTView PRO является, пожалуй, первой из штатных программ, имеющей такую возможность.

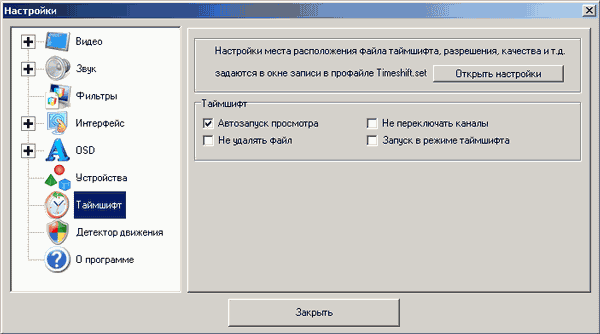

Настройки режима отложенного просмотра, ранее доступные только в меню записи, вынесены в отдельный раздел Таймшифт.

При использовании VMR9 в режиме отложенного просмотра возможна регулировка параметров видеоизображения в реальном времени.

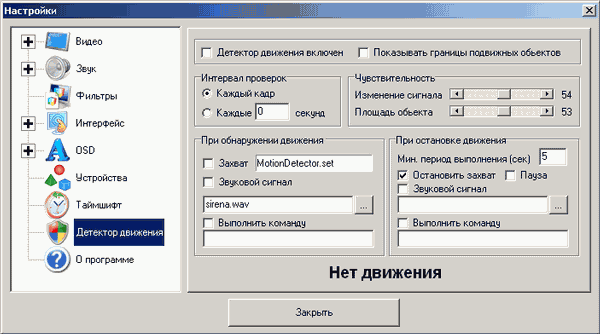

Детектор движения, впервые рассмотренный в обзоре GOTVIEW PCI DVD, изменений не претерпел.

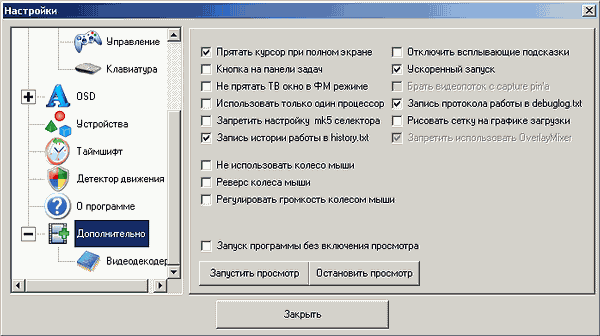

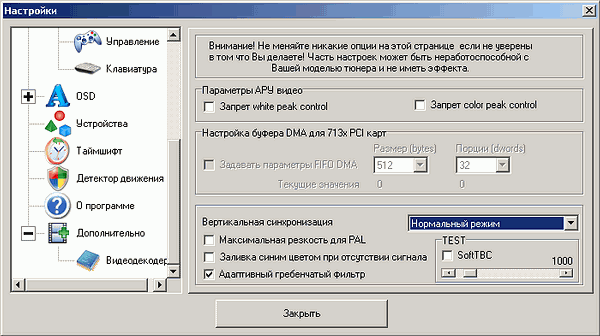

В дополнительных настройках (напомним, что их отображение активируется в подразделе Управление) находятся такие опции, как ускоренный запуск программы, работа на одном процессоре/процессорном ядре, запись протокола работы в файл (может быть полезна при обращении в службу поддержки производителя) и т. д.

В подразделе Видеодекодер доступны: отключение адаптивного гребенчатого фильтра и возможность задать порог фазы Сomb фильтра CX25843 (чекбокс Максимальная резкость для PAL).

Экспериментальной возможностью тестируемой версии ПО стала программно-аппаратная коррекция временных искажений Time Base Correction (TBC), реализованная для тюнеров на базе АЦП Philips SAA713x. Впрочем, пользователи других моделей также не забыты, но об этом чуть позже.

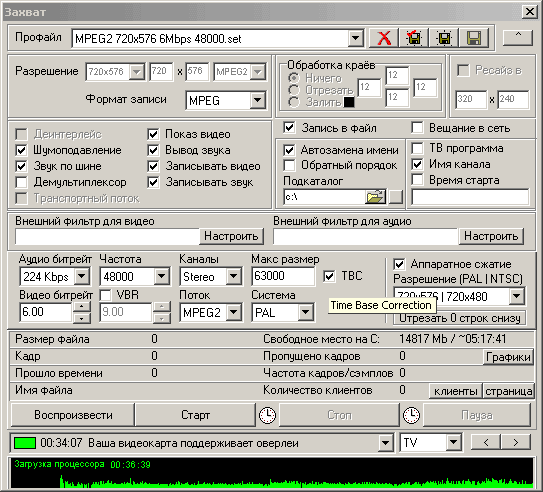

Интерфейс записи с возможностью сохранения и редактирования профилей фактически остался прежним (параметры отложенного просмотра, выделенные в отдельный раздел меню, дублируются профилем TimeShift.set), чего нельзя сказать о фирменной технологии вещания в сеть. В последних версиях программы к HTTP добавилась поддержка мультикаст (UDP) и аппаратного сжатия при передаче видеопотока по сети для обоих режимов.

В обзоре Compro VideoMate H900 мы упоминали о возможной поддержке аппаратной коррекции временных искажений в CX23416/18. Предположения стали реальностью — теперь соответствующий параметр доступен в настройках записи. На момент подготовки обзора эта функция находилась в стадии тестирования, в скором времени должны появиться драйверы с поддержкой TBC для всех тюнеров на базе CX23416/18.

Обрезка 8/32 строк в нижней части изображения при аппаратной записи появилась достаточно давно, тем не менее, в ПО других производителей тюнеров со схожей элементной базой подобная возможность до сих пор не реализована.

Кодировщики этой серии при сжатии в MPEG2 поддерживают битрейт до 38.3 Мбит/с (!). Максимальный битрейт в настройках программы во избежание несовместимости с редакторами/декодерами и т.—д. ограничен значением 15 Мбит/с, но, при желании, больший битрейт можно задать вручную, отредактировав значение VideoBitrate в файле с описанием выбранного профиля.

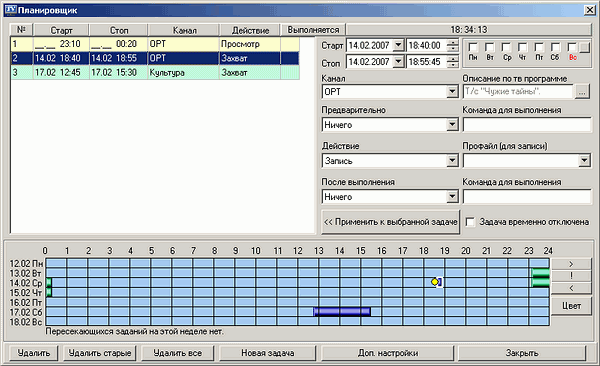

Переработанный планировщик получил обновлённую визуализацию заданий. Возможны отключение компьютера/переход в энергосберегающий режим после выполнения задачи.

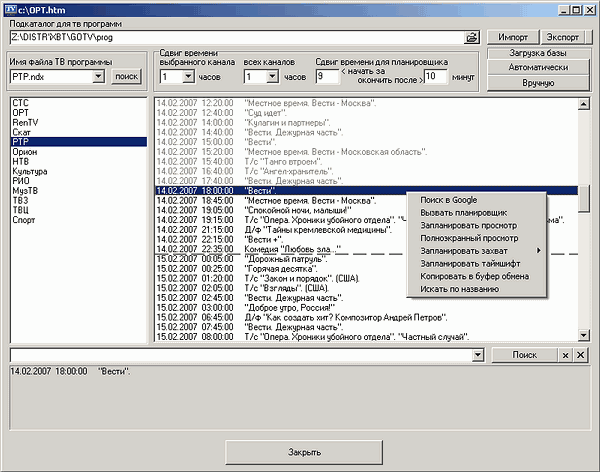

В настройках телепрограммы (доступна на сайте производителя, возможно как ручное, так и автоматическое обновление) добавлен экспорт в HTML или текстовый файл.

Качество

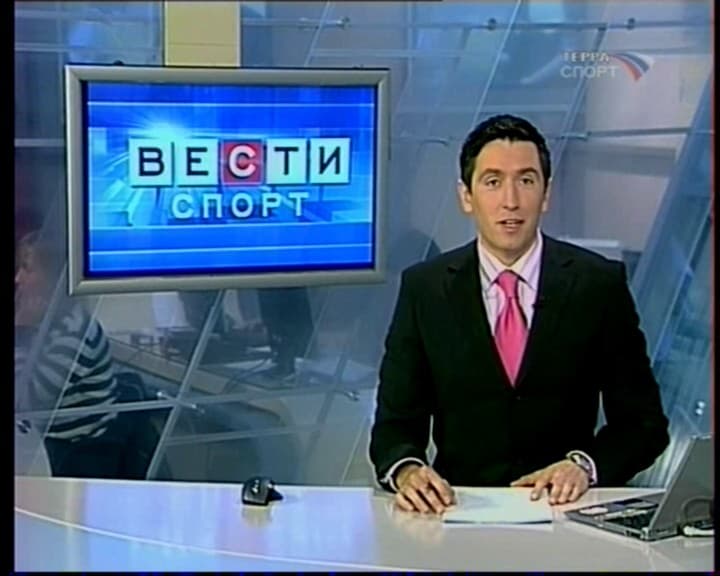

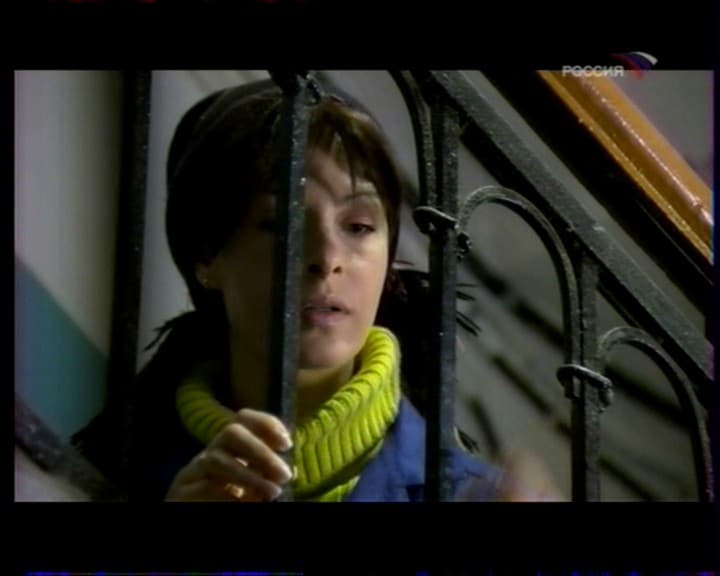

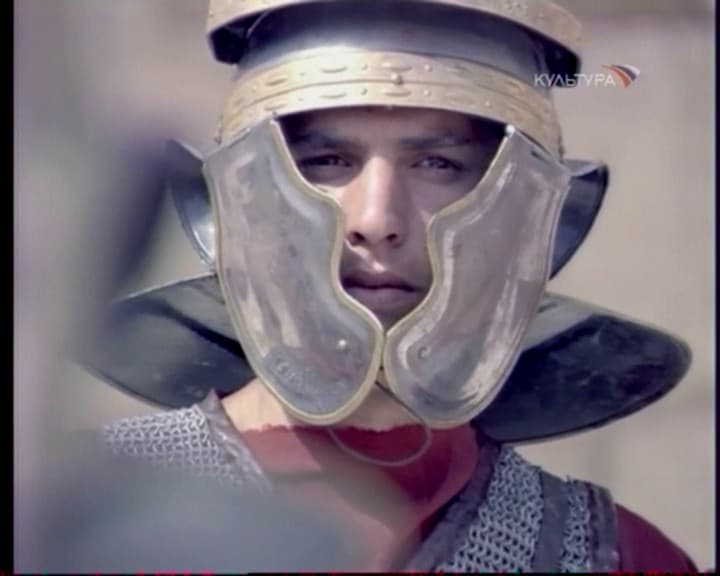

Появившаяся настройка чувствительности ВЧ-блока обеспечивает хорошее качество приёма в любых ситуациях. Тюнер демонстрирует характерное для АЦП от Conexant последних поколений хорошее качество изображения, что в сочетании с регулируемым аппаратным шумоподавлением и ручной настройкой АРУ позволяет отнести GOTVIEW USB2.0 DVD2 к лидерам по этому параметру. При подготовке скриншотов использовался программный фильтр деинтерлейсинга Weave с удвоением частоты кадров.

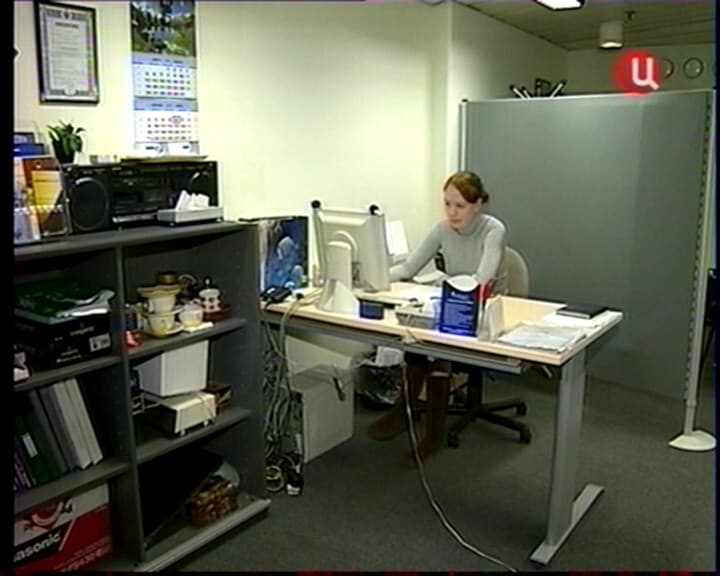

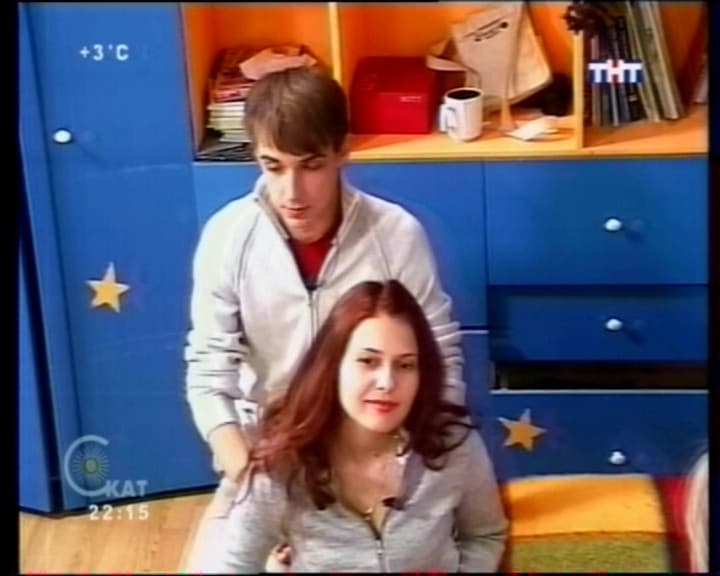

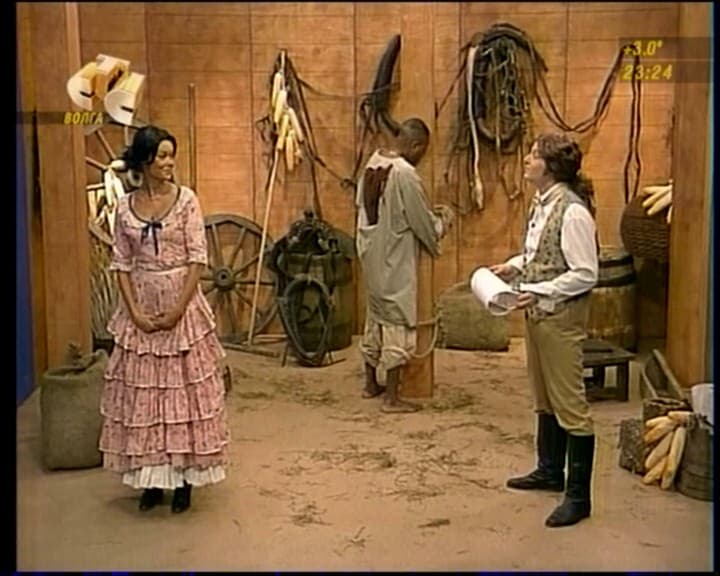

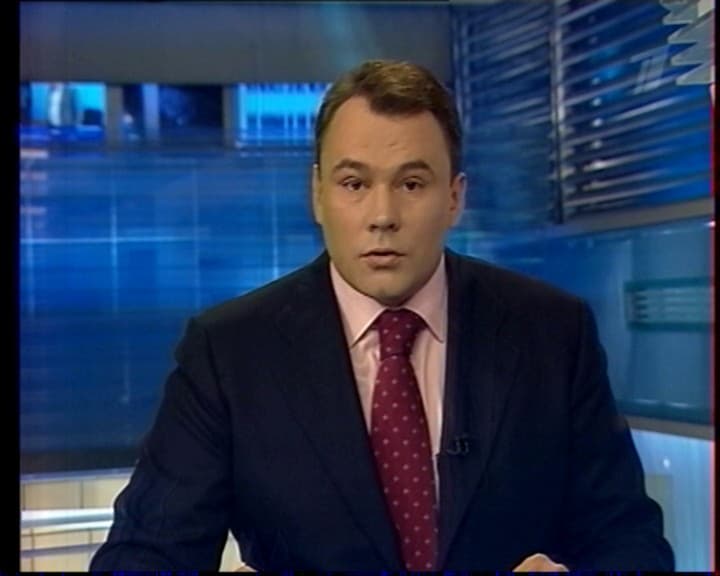

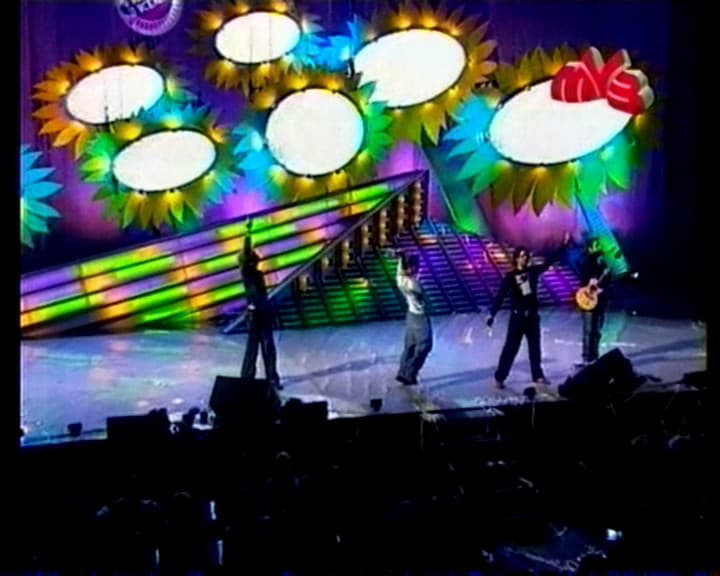

Записанные видеофрагменты продолжительностью пять секунд доступны по следующим ссылкам:
720×576, 5000 Кбит/с, постоянный битрейт
720×576, переменный битрейт

Рассинхронизации изображения и звука при тестировании не наблюдалось

Тюнер продемонстрировал хорошее качество звука. Напомним о существовании эквалайзера и возможности подключения внешних фильтров.

Нареканий на стабильность во время тестирования не возникло, в том числе и при работе со штатным интерфейсом Windows XP Media Center Edition 2005. На сайте производителя можно найти сертифицированные драйверы для 32- и 64-разрядных версий Windows Vista.

FM-тюнер

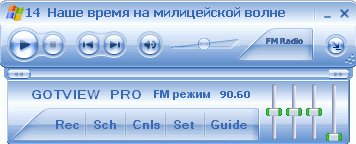

Программа имеет общий интерфейс для TV- и FM-режимов.

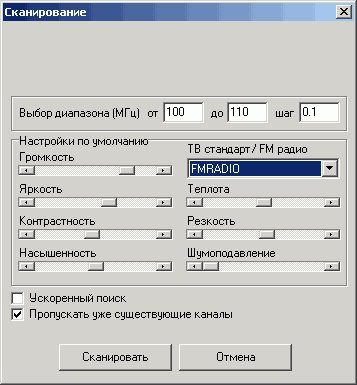

Настройки FM-станций объединёны с настройками телевизионных каналов, для поиска необходимо выбрать FMRADIO в разделе ТВ стандарт / FM-радио.

Увы, список, полученный в результате сканирования, потребовал удаления большого количества отсутствующих в эфире радиостанций и добавления отсутствующих. Качество приёма в этом режиме находится на среднем уровне, уступая некоторым побывавшим в нашей лаборатории моделям. Впрочем, с учётом одиночества USB2.0 DVD2 в своём классе этот недостаток трудно считать существенным. К тому же, в некоторых случаях ситуацию может улучшить приём радиостанций на коллективную телевизионную антенну, доступный благодаря используемому ВЧ-блоку.

Следует отметить и ещё одну странность — низкий по сравнению с телепрограммами уровень звука. Добиться комфортной громкости удалось только установкой максимального уровня звука с АЦП тюнера в FM-режиме и увеличением локальных уровней в настройках каналов.

Само качество звука заслуживает хорошей оценки (скачать тестовый фрагмент, 489 КБ, MP3, 192 Кбит/с, 48 кГц).

Выводы

Для новой награды за оригинальный дизайн одной поддержки FM-радио маловато, но доставшийся USB2.0 DVD Deluxe почётный значок нашего сайта тестируемая модель разделяет в полной мере.

Плюсы

  • Интерфейс USB2.0
  • Хорошее качество приёма в TV-режиме
  • Хорошее качество изображения и звука
  • Передача звука по USB
  • Отсутствие необходимости во внешнем питании
  • Декодирование стереозвука A2/NICAM
  • Аппаратная поддержка MPEG1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Обрезка нижних строк при аппаратном сжатии
  • Аппаратный фильтр подавления шумов с индивидуальной настройкой для каждого канала
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Индивидуальная настройка автоматической регулировки усиления для каждого канала
  • Индивидуальная настройка чувствительности ВЧ-блока для каждого канала
  • Режим отложенного просмотра с использованием аппаратного MPEG-кодировщика
  • Программная поддержка сторонних кодеков
  • Трансляция по сети
  • Поддержка аппаратного сжатия при вещании в сеть (HTTP/UDP)
  • Возможность подключения сторонних Direct Show и DirectX Media Objects фильтров, как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения
  • Большое количество дополнительных настроек
  • Поддержка ТВ-программы
  • Возможность отключения компьютера после окончания записи
  • Русскоязычный интерфейс
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Среднее качество приёма в FM-режиме
  • Отсутствие пульта ДУ

Добавив приём FM-радиостанций и убрав из комплекта пульт ДУ, разработчики добились лучшей ценовой привлекательности при увеличившейся функциональности. И даже отсутствие в коробке пульта ДУ не портит общую картину, так как универсальные пульты мало того, что поставляются отдельно, так ещё и получили в последних ревизиях возможность прямого управления питанием компьютера. Таким образом, по совокупности параметров GOTVIEW USB2.0 DVD2 нельзя не признать отличным кандидатом на покупку даже без учёта отсутствия аналогичных по возможностям конкурентов.

Средняя текущая цена (количество предложений) GOTVIEW USB2.0 DVD2 в московской рознице: Н/Д(0)



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер





16 апреля 2007 Г.

GOTVIEW USB2.0 DVD2 — не совсем обычное расширение линейки внешних TV тюнеров с аппаратным сжатием в MPEG1/2

GOTVIEW USB2.0 DVD2 — не совсем обычное расширение линейки внешних TV тюнеров с аппаратным сжатием в MPEG1/2



Если что-либо прибавится к чему-либо,
то столько же отнимется от чего-то другого.
М. В. Ломоносов

Казавшиеся несколько лет назад непонятной экзотикой первые, появившиеся на рынке компьютерные TV-тюнеры, оснащённые аппаратными кодировщиками, наконец-то, перешли из роскоши в разряд удобных и качественных устройств, предназначенных для просмотра и записи телевизионных программ. Совершенствовалось не только ПО для тюнеров от непосредственных разработчиков, но и встроенные в операционные системы мультимедийные интерфейсы, требующие от совместимого устройства отдачи MPEG2-потока. Так, дебютировавшая в Windows XP Media Center Edition оболочка от Microsoft стала элементом старших версий Windows Vista. Разумеется, это обстоятельство не могло не сказаться на популяризации этого класса TV-тюнеров. В настоящее время такие модели с интерфейсом PCI появились практически у всех производителей, включая ориентированных исключительно на российский рынок, чего нельзя сказать об их USB 2.0 коллегах. Как ни странно, выбор у потенциальных покупателей внешних устройств, мягко говоря, небогат. Надо сказать, что их аудитория не ограничивается владельцами ноутбуков. Можно вспомнить обладателей нескольких PCI-устройств, занимающих все доступные разъёмы на системной плате, пользователей, испытывающих необходимость в работе на нескольких конфигурациях и т. д. Тем не менее, в настоящее время российские магазины предлагают всего две (!) модели — Compro VideoMate Live USB2.0, поддержка которого фактически прекращена производителем, и GOTVIEW USB2.0 DVD Deluxe. К сожалению, несмотря на хорошие потребительские качества, AVerTV USB MCE до розничной продажи так и не добрался. Впрочем, характеристики GOTVIEW USB2.0 DVD Deluxe позволяли бы успешно доминировать на рынке, если бы не одно обстоятельство — отсутствие FM-радио, причём не только у этой модели, но и у ближайших конкурентов. Ничего удивительного, что первым производителем, реализовавшим эту возможность, стала компания GOTVIEW, представившая свою вторую модель с интерфейсом USB 2.0 и аппаратным MPEG1/2-компрессором.

Комплект поставки

В отличие от бело-фиолетовой гаммы, используемой в оформлении коробки USB2.0 DVD Deluxe, вместилище GOTVIEW USB2.0 DVD2 встречает бело-синим сочетанием, замеченным у PCI DVD2 Deluxe и PCI DVD3 Hybrid. Немного изменилась сама коробка, лишившись подверженного износу, несмотря на качественный картон, клапана. Как говорится, мелочь, а приятно.

Непривычная высота коробки объясняется комплектом поставки, включающим в себя следующее:

  • Тюнер
  • Подставка для тюнера
  • FM-антенна
  • Кабель USB A — B
  • Кабель дополнительного питания
  • Кабель 3 RCA — 3 RCA
  • Кабель S-Video — S-Video
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

Второй диск традиционно содержит программу WinDVD Creator 2 от InterVideo, предназначенную для создания VCD, SVCD или DVD. Серийный номер указан на конверте с диском.

Конструкция и спецификации

Основные возможности, определяемые программными средствами, характерны для всех тюнеров от GOTVIEW, поддерживающих аппаратное кодирование:

  • Поддержка эфирного и кабельного телевидения
  • Сканирование каналов в любом указанном диапазоне, с любым заданным шагом
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, теплота, цветность, резкость, тип кодировки
  • Присвоение иконки для каждого канала
  • Детектор движения
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG4 с любым установленным в системе кодеком
  • Поддержка всех современных контейнеров (AVI, WMV, ASF, MPEG-1,2, fvASFDirect, Matroska и т. д.) при записи
  • Захват кадров ТВ окна в формате BMP, TIFF, PNG, TGA, PCX, GIF (в том числе анимированный), JPG по таймеру или по нажатию кнопки
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность временной приостановки записи при программном сжатии
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Видео поверх рабочего стола
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Возможность отключения изображения и звука при длительном отсутствии сигнала
  • Трансляция по сети
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
  • Полностью русифицированный интерфейс
  • Аппаратное сжатие в MPEG1/2 режиме реального времени с битрейтом 1 — 15 Мбит/с
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Режим отложенного просмотра Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов как при записи в MPEG1/2, так и при выводе несжатого потока/программном сжатии любым установленным в системе кодеком
  • Обрезка заданного количества нижних строк при аппаратном сжатии
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista
Тюнер собран в том же серебристом алюминиевом корпусе, что и USB2.0 DVD Deluxe. Отметим появившуюся наклейку, удаление которой лишает фирменной гарантии. Подставка предоставляет возможность, так сказать, полувертикальной установки под небольшим углом. Получившаяся конструкция оставляет доступ ко всем разъёмам на задней панели.


На передней панели находятся стандартные композитные видео- и аудиоразъемы, разъём S-Video и кнопка включения/выключения с красно-зелёным индикатором (зелёный — тюнер включен) режимов работы.

На задней панели расположен разъём для подключения внешнего питания (в обычных условиях не требуется, дополнительный USB-кабель имеется в комплекте), а также антенные (FM и TV) и интерфейсный разъёмы.

Используемая схемотехника значительных изменений не претерпела.


ВЧ-блок Philips FM1216ME/I H-5 (Mk5) от NXP Semiconductors (бывшее полупроводниковое подразделение Philips Electronics, ныне выделенное в отдельную компанию) отличается от приёмника, установленного на USB2.0 DVD Deluxe, поддержкой FM-радио.

АЦП не изменился, по-прежнему, используется 10-битный CX25843 производства Conexant Systems, Inc., разве что, другой ревизии — 24Z вместо 43 на нашем экземпляре предыдущей модели. Чип имеет трёхполосный эквалайзер и регулировку баланса, поддержка которых реализована в штатном ПО.

Ревизия MPEG1/2-энкодера не отличается, всё тот же Conexant CX23416-22. Впрочем, никаких заметных отличий между разными ревизиями АЦП и кодировщиков пока обнаружить не удалось.

Поддержка USB2.0 реализована при помощи контроллера CY7C68013A от Cypress Semiconductor.

Под буфер MPEG1/2-энкодера используется модуль 6ns памяти производства Etron Technology, Inc. ёмкостью 8 МБ.

Конфигурация тестового компьютера

  • Процессор Athlon 64 4600+ (Socket 939)
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарты HIS ATI RADEON X1900XT/NVIDIA GeForce 7900GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 Гб Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Список эфирных каналов при тестировании



Установка и настройка

Установочное меню программы GoTView PRO позволяет отказаться от бесплатного MPEG1/2-декодера от DScaler, в предыдущих версиях устанавливаемого принудительно.

Для автоматизированной установки и удаления драйвера используется утилита DriverTool, доступная как на сайте производителя, так и на CD из комплекта поставки. Программа не ограничена работой с мультимедийными устройствами, желающие могут попробовать запустить её с любым ключом вплоть до « / » без дополнительных параметров.

Традиционно напомним о наличии на CD подробной документации в формате HTML, способной снизить порог вхождения для неопытных пользователей, и о вызове справки в программе по кнопке F1.

После установки получаем устройство GOTVIEW DVD2 FM USB Encoder в разделе Sound, video and game controllers

и иконку программы дистанционного управления в системном трее.

Несмотря на отсутствие в комплекте пульта ДУ, отказываться от установки этого модуля не стоит, программа также исполняет обязанности планировщика.

При тестировании использовались драйвер версии 3.0.48.0 и программа GoTView PRO 5.0.5.505 beta 1.

Поддерживаются различные варианты оформления, некоторые из них содержатся в дистрибутиве, остальные доступны на сайте производителя.

Отметим доступную в меню настройки каналов при использовании тюнеров с ВЧ-блоками Philips Mk5 опцию Чувствительность MK5 селектора, способствующую решению проблем из-за помех на соседних частотах, впервые отмеченных в обзоре USB2.0 DVD Deluxe.

Результат можно увидеть на скриншотах. Слева изображение в обычных условиях, справа результат подстройки чувствительности приёмника.

В обзоре PCI DVD3 Hybrid мы уже отмечали новый подход к интерфейсу программы, заменивший несколько вкладок с большим количеством параметров на каждой древовидной структуре меню с подразделами.

Раздел Видео содержит настройки масштабирования (общая настройка для всех каналов), соотношения сторон (4:3, 14:9, 16:9, 16:10), настройки фильтров деинтерлейса (аппаратный и несколько разновидностей программного, в том числе, с удвоением частоты кадров). Если функцию зеркалирования нельзя назвать очень востребованной, то возможность поменять поля местами или сдвинуть кадр на строку в условиях нашего непростого вещания может оказаться полезной.

В подразделе Параметры можно найти настройки вывода видеопотока в режиме просмотра — выбор рендерера (поддерживаются VMR7 и VMR9) и варианта цветового преобразования вследствие работы аппаратных кодировщиков от Conexant со своим форматом CXF2 (отображаемый в нашем случае SYUV обусловлен использованием USB-контроллера).

Тюнер позволяет также использовать для просмотра декодированный MPEG2-поток (напомним, что именно в таком режиме работают мультимедийные интерфейсы Windows XP MCE, Windows Vista и многие программы сторонних разработчиков). В этом случае появляются кнопки вызова дополнительных настроек декодера. Возможно подключение любого стороннего декодера, параметры которого задаются в файле decoders.ini. В случае несовпадения описанных там значений (проверить их можно при помощи программы RadLight Filter Manager) можно отредактировать файл, либо добавить новый декодер вручную. В соответствии с выбранным декодером редактируется пункт Preferences, например,

[Preferences]
Video=8
Audio=8

означает, что используется декодер от NVIDIA с параметрами [Video8] и [Audio8].

Чекбоксы, отвечающие за переключение видеостандарта и вывод изображения на рабочий стол (недоступно при выводе MPEG2-потока), дополнительных пояснений не требуют.

Кнопка Графики вызывает встроенный в программу интерфейс для измерения и отображения таких параметров произвольной видимой строки телевизионного кадра как отношение сигнал/шум (ОСШ), и уровни распределения цветовых компонентов.

Подраздел Эффекты отвечает за выбор видеоэффектов при переключении каналов.

В разделе Звук расположены: выбор линий воспроизведения/записи и предпочитаемого формата стереовещания, чекбоксы переключения типа звукового стандарта, автоматического выбора стереозвука и запрета его автоматического определения (помогает избежать артефактов при неуверенном приёме).

Для управления громкостью отведён целый подраздел, в нем из доступных настроек можно отметить выбор регулировки громкости через системный микшер или средствами DirectSound и раздельную ручную регулировку уровня звука с АЦП для TV- и FM-режимов.

Уникальной возможностью программы является подключение сторонних Direct Show (DS) фильтров и DirectX Media Objects (DMO) как при просмотре, так и при записи, для чего существует соответствующий раздел.

Раздел, посвящённый настройкам интерфейса, содержит массу настроек — от выбора оформления до показа телевизионной программы в меню.

Отметим появившийся в подразделе Управление чекбокс показа дополнительных настроек, избавляющий от необходимости редактирования файла settings.ini в предыдущих версиях программы. Там же находятся таймер выключения и возможность задать код страны, способная помочь при нестандартных региональных настройках операционной системы.

Программа традиционно предоставляет доступ к настройке горячих клавиш клавиатуры, реализованный в отдельном подразделе.

Раздел OSD (On Screen Display) отвечает за настройки экранного меню. Допускается изменение практически всех параметров, влияющих на визуальное оформление.

В подразделе Параметры доступна функция вывода на экран текущей погоды в регионе (требуется интернет-соединение).

При наличии второго устройства видеозахвата (выбор осуществляется в разделе Устройства) поддерживается полноценный режим «картинка-в-картинке» (Picture-In-Picture, PIP). Следует отметить, что GoTView PRO является, пожалуй, первой из штатных программ, имеющей такую возможность.

Настройки режима отложенного просмотра, ранее доступные только в меню записи, вынесены в отдельный раздел Таймшифт.

При использовании VMR9 в режиме отложенного просмотра возможна регулировка параметров видеоизображения в реальном времени.

Детектор движения, впервые рассмотренный в обзоре GOTVIEW PCI DVD, изменений не претерпел.

В дополнительных настройках (напомним, что их отображение активируется в подразделе Управление) находятся такие опции, как ускоренный запуск программы, работа на одном процессоре/процессорном ядре, запись протокола работы в файл (может быть полезна при обращении в службу поддержки производителя) и т. д.

В подразделе Видеодекодер доступны: отключение адаптивного гребенчатого фильтра и возможность задать порог фазы Сomb фильтра CX25843 (чекбокс Максимальная резкость для PAL).

Экспериментальной возможностью тестируемой версии ПО стала программно-аппаратная коррекция временных искажений Time Base Correction (TBC), реализованная для тюнеров на базе АЦП Philips SAA713x. Впрочем, пользователи других моделей также не забыты, но об этом чуть позже.

Интерфейс записи с возможностью сохранения и редактирования профилей фактически остался прежним (параметры отложенного просмотра, выделенные в отдельный раздел меню, дублируются профилем TimeShift.set), чего нельзя сказать о фирменной технологии вещания в сеть. В последних версиях программы к HTTP добавилась поддержка мультикаст (UDP) и аппаратного сжатия при передаче видеопотока по сети для обоих режимов.

В обзоре Compro VideoMate H900 мы упоминали о возможной поддержке аппаратной коррекции временных искажений в CX23416/18. Предположения стали реальностью — теперь соответствующий параметр доступен в настройках записи. На момент подготовки обзора эта функция находилась в стадии тестирования, в скором времени должны появиться драйверы с поддержкой TBC для всех тюнеров на базе CX23416/18.

Обрезка 8/32 строк в нижней части изображения при аппаратной записи появилась достаточно давно, тем не менее, в ПО других производителей тюнеров со схожей элементной базой подобная возможность до сих пор не реализована.

Кодировщики этой серии при сжатии в MPEG2 поддерживают битрейт до 38.3 Мбит/с (!). Максимальный битрейт в настройках программы во избежание несовместимости с редакторами/декодерами и т.—д. ограничен значением 15 Мбит/с, но, при желании, больший битрейт можно задать вручную, отредактировав значение VideoBitrate в файле с описанием выбранного профиля.

Переработанный планировщик получил обновлённую визуализацию заданий. Возможны отключение компьютера/переход в энергосберегающий режим после выполнения задачи.

В настройках телепрограммы (доступна на сайте производителя, возможно как ручное, так и автоматическое обновление) добавлен экспорт в HTML или текстовый файл.

Качество

Появившаяся настройка чувствительности ВЧ-блока обеспечивает хорошее качество приёма в любых ситуациях. Тюнер демонстрирует характерное для АЦП от Conexant последних поколений хорошее качество изображения, что в сочетании с регулируемым аппаратным шумоподавлением и ручной настройкой АРУ позволяет отнести GOTVIEW USB2.0 DVD2 к лидерам по этому параметру. При подготовке скриншотов использовался программный фильтр деинтерлейсинга Weave с удвоением частоты кадров.

Записанные видеофрагменты продолжительностью пять секунд доступны по следующим ссылкам:
720×576, 5000 Кбит/с, постоянный битрейт
720×576, переменный битрейт

Рассинхронизации изображения и звука при тестировании не наблюдалось

Тюнер продемонстрировал хорошее качество звука. Напомним о существовании эквалайзера и возможности подключения внешних фильтров.

Нареканий на стабильность во время тестирования не возникло, в том числе и при работе со штатным интерфейсом Windows XP Media Center Edition 2005. На сайте производителя можно найти сертифицированные драйверы для 32- и 64-разрядных версий Windows Vista.

FM-тюнер

Программа имеет общий интерфейс для TV- и FM-режимов.

Настройки FM-станций объединёны с настройками телевизионных каналов, для поиска необходимо выбрать FMRADIO в разделе ТВ стандарт / FM-радио.

Увы, список, полученный в результате сканирования, потребовал удаления большого количества отсутствующих в эфире радиостанций и добавления отсутствующих. Качество приёма в этом режиме находится на среднем уровне, уступая некоторым побывавшим в нашей лаборатории моделям. Впрочем, с учётом одиночества USB2.0 DVD2 в своём классе этот недостаток трудно считать существенным. К тому же, в некоторых случаях ситуацию может улучшить приём радиостанций на коллективную телевизионную антенну, доступный благодаря используемому ВЧ-блоку.

Следует отметить и ещё одну странность — низкий по сравнению с телепрограммами уровень звука. Добиться комфортной громкости удалось только установкой максимального уровня звука с АЦП тюнера в FM-режиме и увеличением локальных уровней в настройках каналов.

Само качество звука заслуживает хорошей оценки (скачать тестовый фрагмент, 489 КБ, MP3, 192 Кбит/с, 48 кГц).

Выводы

Для новой награды за оригинальный дизайн одной поддержки FM-радио маловато, но доставшийся USB2.0 DVD Deluxe почётный значок нашего сайта тестируемая модель разделяет в полной мере.

Плюсы

  • Интерфейс USB2.0
  • Хорошее качество приёма в TV-режиме
  • Хорошее качество изображения и звука
  • Передача звука по USB
  • Отсутствие необходимости во внешнем питании
  • Декодирование стереозвука A2/NICAM
  • Аппаратная поддержка MPEG1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG1/2
  • Обрезка нижних строк при аппаратном сжатии
  • Аппаратный фильтр подавления шумов с индивидуальной настройкой для каждого канала
  • Индивидуальная настройка системы цветности для каждого канала
  • Индивидуальные настройки видео- и аудиопараметров для каждого канала
  • Индивидуальная настройка автоматической регулировки усиления для каждого канала
  • Индивидуальная настройка чувствительности ВЧ-блока для каждого канала
  • Режим отложенного просмотра с использованием аппаратного MPEG-кодировщика
  • Программная поддержка сторонних кодеков
  • Трансляция по сети
  • Поддержка аппаратного сжатия при вещании в сеть (HTTP/UDP)
  • Возможность подключения сторонних Direct Show и DirectX Media Objects фильтров, как при просмотре, так и при записи
  • Полноценная функция «Картинка-в-картинке» (при наличии второго устройства видеозахвата)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола
  • Детектор движения
  • Большое количество дополнительных настроек
  • Поддержка ТВ-программы
  • Возможность отключения компьютера после окончания записи
  • Русскоязычный интерфейс
  • Поддержка Windows 2000/XP/2003/MCE 2005/Vista
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Среднее качество приёма в FM-режиме
  • Отсутствие пульта ДУ

Добавив приём FM-радиостанций и убрав из комплекта пульт ДУ, разработчики добились лучшей ценовой привлекательности при увеличившейся функциональности. И даже отсутствие в коробке пульта ДУ не портит общую картину, так как универсальные пульты мало того, что поставляются отдельно, так ещё и получили в последних ревизиях возможность прямого управления питанием компьютера. Таким образом, по совокупности параметров GOTVIEW USB2.0 DVD2 нельзя не признать отличным кандидатом на покупку даже без учёта отсутствия аналогичных по возможностям конкурентов.

Средняя текущая цена (количество предложений) GOTVIEW USB2.0 DVD2 в московской рознице:



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер
