GOTVIEW PCI DVD — TV-тюнер с поддержкой аппаратного сжатия в MPEG-1/2, адаптированный для российского рынка



Риск — благородное дело.
Утверждение не доказанное, но и не опровергнутое

Одной из задач разработчиков специализированных наборов микросхем для аппаратного сжатия в MPEG-1/2 было освобождение центрального процессора от закономерно возникающей нагрузки при работе с этими форматами. Но вышло так, что проникновение аппаратных MPEG-энкодеров из профессионального сектора на рынок домашних компьютеров началось уже после того, как с кодированием в MPEG-1/2 стали справляться бюджетные процессоры. Как ни странно, но существенную роль в этом сыграл не кто иной, как великая и ужасная Microsoft. Выход Windows XP Media Center Edition, предъявляющей одним из основных требований к используемым TV-тюнерам именно аппаратную поддержку MPEG-1/2, послужил хорошим стимулом для производителей.

Мы уже рассмотрели как PixelView PlayTV@P7000, отличившийся интересной конструкцией в сочетании с неудобоваримым программным обеспечением, так и в целом удачный Leadtek WinFast PVR2000.

Анонс тюнера с аппаратной поддержкой MPEG-1/2 от компании GOTVIEW стал в известной степени неожиданностью. Для компании, претендующей на одно из лидирующих мест на отечественном рынке компьютерных TV-тюнеров, выпуск устройства стоимостью более 100$ с малопонятными обычному пользователю возможностями является достаточно рискованным шагом. Затраты компании на адаптацию собственного ПО к новой нестандартной элементной базе и его последующую поддержку (мы писали об этом в обзоре GOTVIEW PCI 7134) в данном случае могли оказаться несоответствующими покупательскому спросу на новинку.

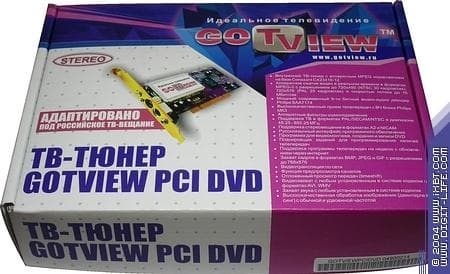

Комплект поставки

Компактные коробки, как правило, нехарактерны для продуктов этого ценового диапазона. Впрочем, по одежке только встречают, тем более, фирменный стиль оформления не вызывает ощущения бюджетного продукта.

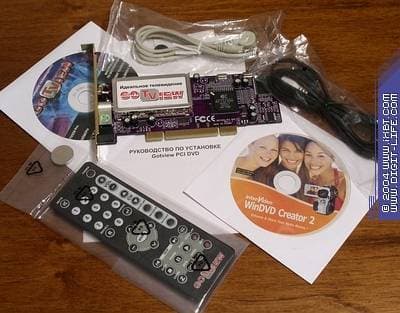

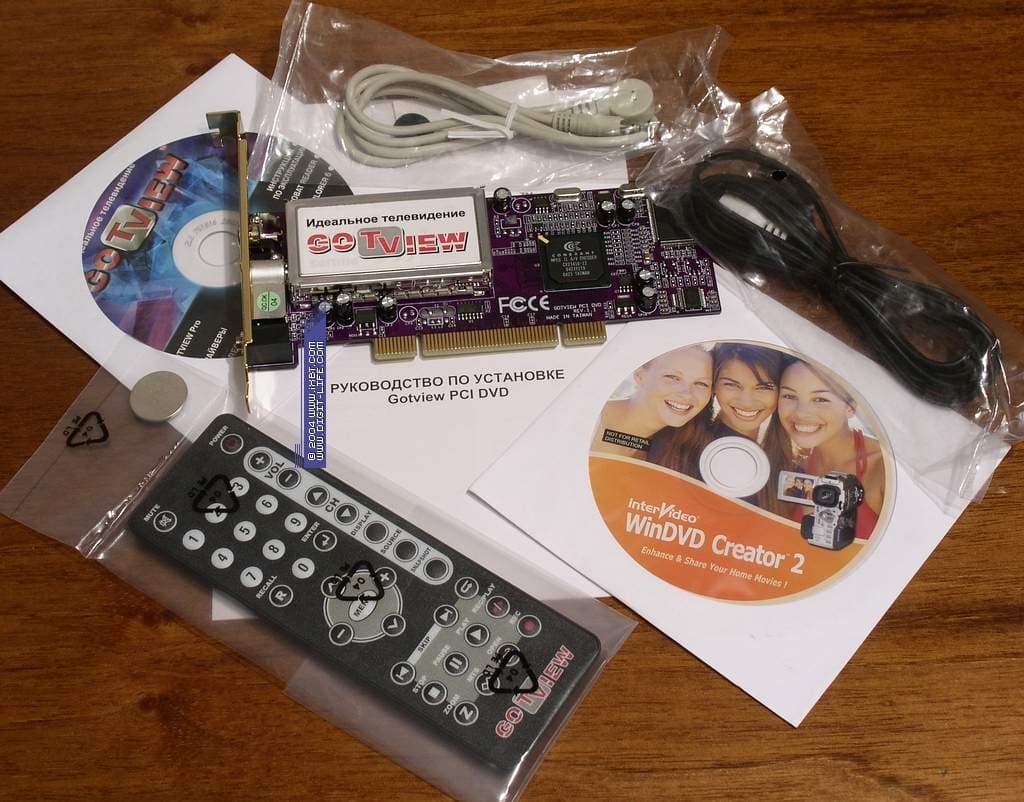

В коробке нашлись

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Звуковой кабель 2 RCA — mini-jack
  • Руководство по установке тюнера
  • 2 CD с драйверами и программным обеспечением

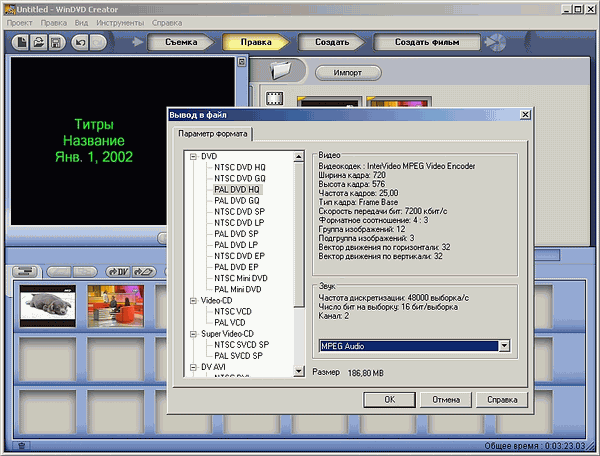

Опять же, в традициях компании, не обошлось без дополнительного ПО. Программа WinDVD Creator 2 от InterVideo предназначена для создания VCD, SVCD или DVD. Отдельно отметим поддержку русского языка.

Серийный номер программы указан на конверте с диском.

Конструкция и спецификации

Для всех продуктов компании характерны такие возможности как

  • Полностью русифицированный интерфейс
  • Сканирование каналов в любом указанном диапазоне с любым заданным шагом
  • Три метода поиска каналов (по наличию изображения, по наличию сигнала и комбинированный)
  • Фильтры деинтерлейса, в том числе, с удвоенной частотой кадров
  • Индивидуальные настройки для каждого канала: громкость, яркость, контрастность, насыщенность, теплота, тип кодировки
  • Присвоение иконки для каждого канала
  • Функция «Картинка-в-картинке» (PIP) при наличии в системе двух и более устройств видеозахвата
  • Захват кадров в формате BMP, GIF, JPG по таймеру или по нажатию кнопки
  • Опциональное отключение звука во время запуска программы, поиска или переключения каналов
  • Устранение краевых дефектов на изображении (масштабирование и обрезка краев)
  • Захват отдельных кадров с разрешением от 80×60 до 768×576
  • Программная поддержка записи в форматы AVI/DV/WMV/MPEG-4 с любым установленным в системе кодеком
  • Видео поверх рабочего стола
  • Захват и кодирование звука с любым установленным в системе кодеком
  • Возможность автоматического изменения имени файла.
  • Полная информация о захвате
  • Обработка записываемого изображения фильтрами
  • Возможность коррекции настроек (изменение яркости, контрастности и пр.) во время записи
  • Трансляция по сети
  • Поддержка программы телепередач на неделю с возможностью закачки обновления
  • Отображение названия текущей телепередачи, а также времени начала и окончания данной передачи с указанием отрезка времени, прошедшего от начала
  • Возможность резервирования места на диске под запись фрагмента
Новая элементная база позволила реализовать следующее:
  • Аппаратное сжатие в MPEG-1/2 режиме реального времени
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG-1/2
  • Передача звука по шине PCI с частотой дискретизации 48КГц как при просмотре, так и при записи
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов

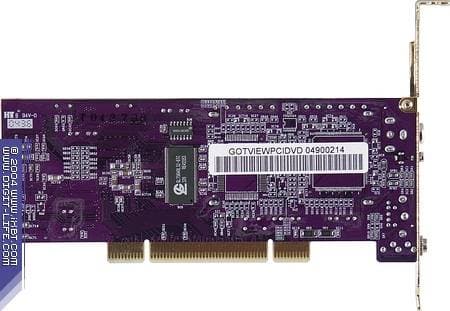

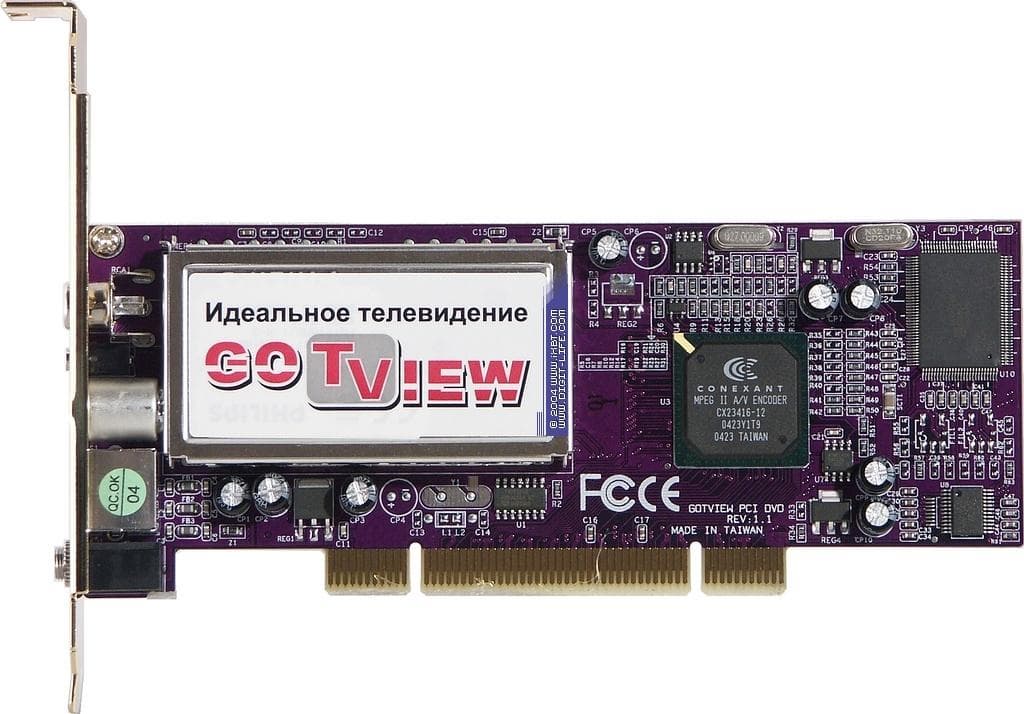

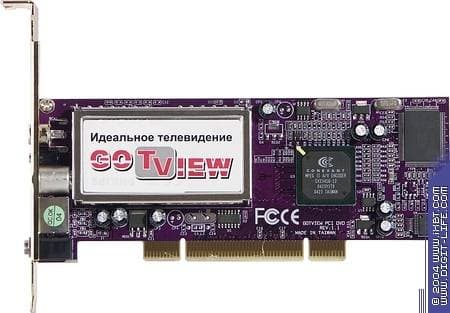

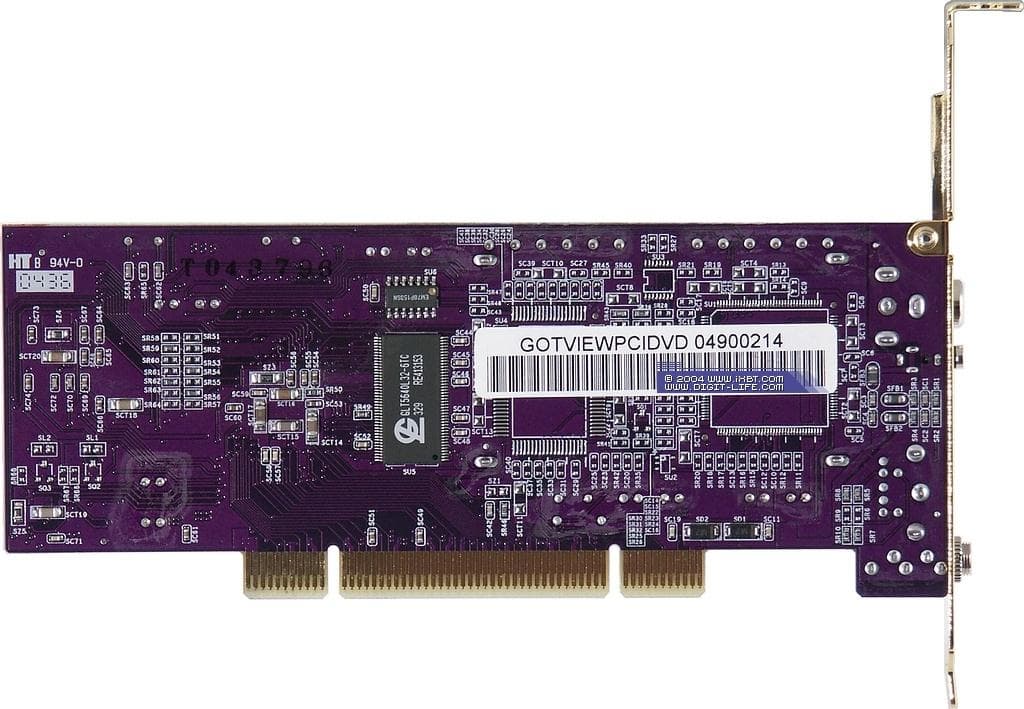

Тюнер имеет низкопрофильный дизайн.

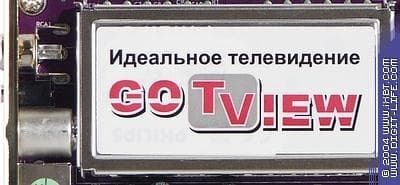

В отличие от других TV-тюнеров компании, оснащенных ВЧ-модулями TCL2002MB-33F, на GOTVIEW PCI DVD установлен селектор Philips FQ1216ME/I H-3, обеспечивающий лучшее качество приема.

За аналого-цифровое преобразование отвечает 9-битный АЦП Philips SAA7174HL. Этот чип отличается от широко распространенного SAA7134HL невозможностью работы с DVB-T, поддержкой частоты дискретизации 48 КГц и отсутствием интерфейса PCI. Кроме того, для SAA7174HL заявлен 4-строчный адаптивный гребенчатый фильтр для NTSC, в отличие от 3-строчного у SAA7134HL. Впрочем, в наших условиях это практически несущественно.

Аппаратная поддержка MPEG-1/2 реализована с помощью энкодера Conexant CX23416-12, посредством которого и осуществляется связь с PCI.

Модуль 6ns памяти емкостью 8 МБ производства G-Link Technology используется под буфер MPEG-кодера.

Аппаратная часть схожа с MPG600 от YUAN High-Tech Development Co., Ltd, но в отличие от многих продуктов, представленных отечественными брендами, говорить об очередном изменении надписи на коробке было бы непростительной ошибкой. Используемая для работы с GOTVIEW PCI DVD программа GoTView PRO мало того, что превосходит программное обеспечение от YUAN практически по всем параметрам, по ряду функций не имеет аналогов и в ПО других производителей.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Sound Blaster Audigy 2ZS
  • Жесткий диск 20 ГБ FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

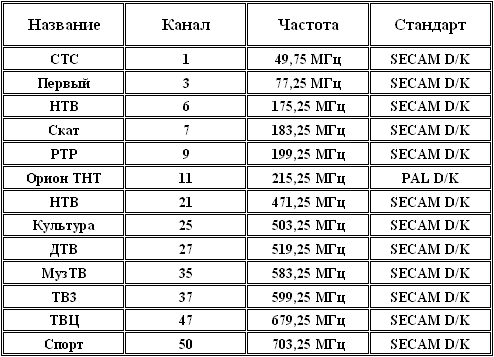

Список эфирных каналов при тестировании

Подключение

Альтернативы передаче звука по шине GOTVIEW PCI DVD не имеет, поэтому выходные аудиоразъемы отсутствуют как класс.

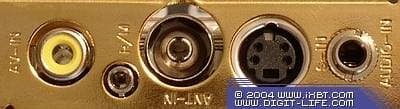

Непривычно выглядит антенный разъем, утопленный в корпус. Впрочем, это обстоятельство не создает дополнительных трудностей.

При подключении внешних источников наличие в комплекте звукового кабеля 2 RCA — mini-jack способно облегчить коммутацию с бытовой аудио- и видеотехникой.

Установка и настройка

Драйвер устанавливается с прилагаемого диска стандартными средствами операционной системы. Автозапуск по-прежнему отсутствует, так что установка имеющихся на диске программ производится вручную. Радует наличие DirectX версии 90с, содержащего исправление нескольких существенных ошибок в предыдущей версии, проявляющихся при работе с TV-тюнерами.

Пользователям, незнакомым с продукцией GOTVIEW не следует пренебрегать подробной документацией в формате PDF, находящейся в разделе DOC.

При тестировании использовалась последняя на тот момент версия программы GoTView PRO 3.0.0.445.

После установки получаем следующее устройство

и иконку программы дистанционного управления в системном трее.

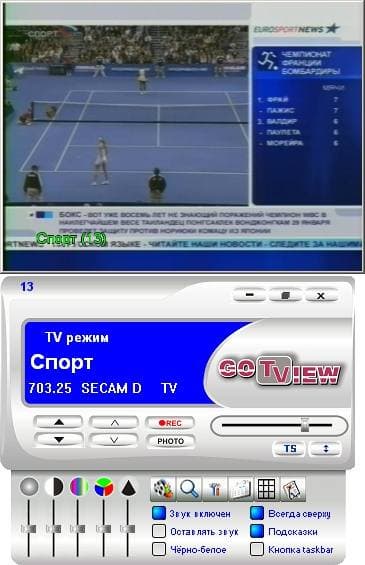

Возможности программы GoTView PRO мы подробно описывали в обзоре GOTVIEW PCI 7134, поэтому остановимся на появившихся отличиях.

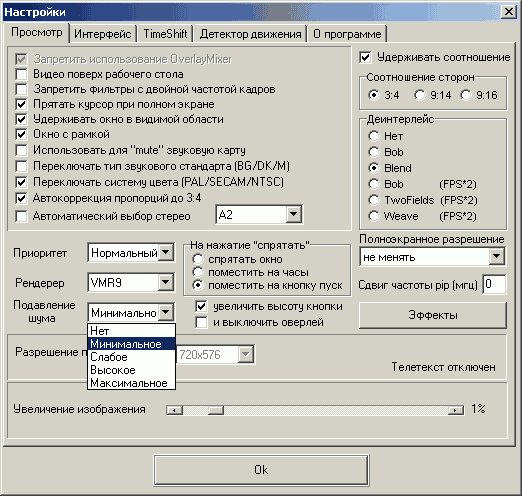

В разделе Просмотр появилась автокоррекция пропорций, помогающая в некоторых случаях избавиться от бордюров по бокам изображения.

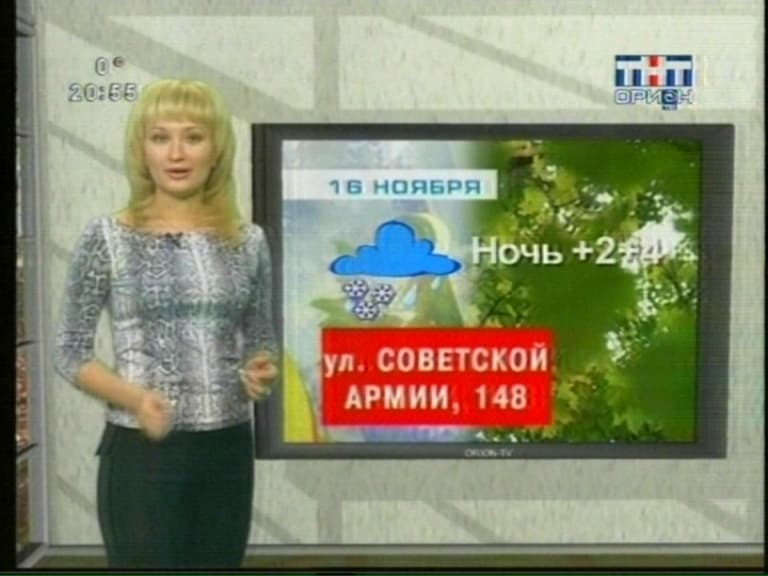

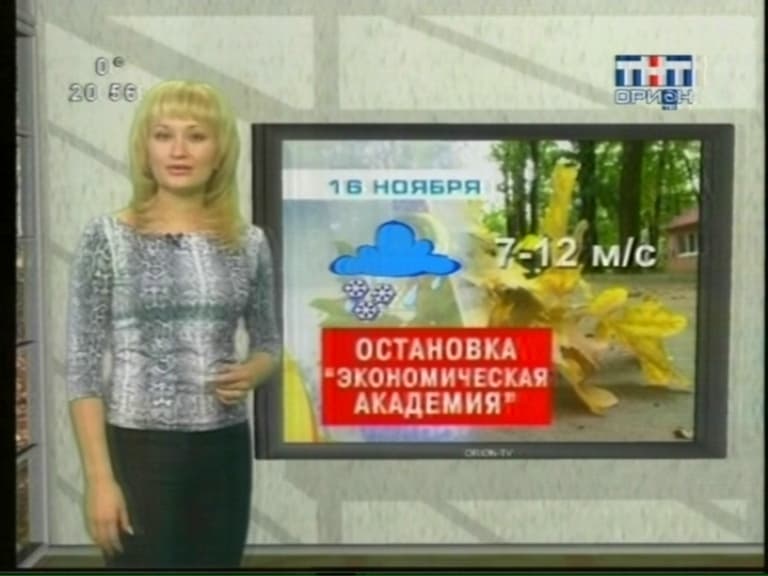

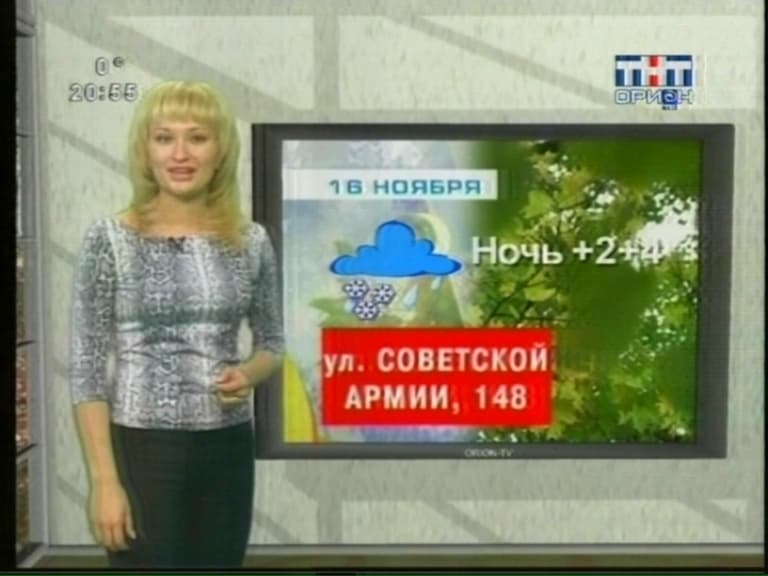

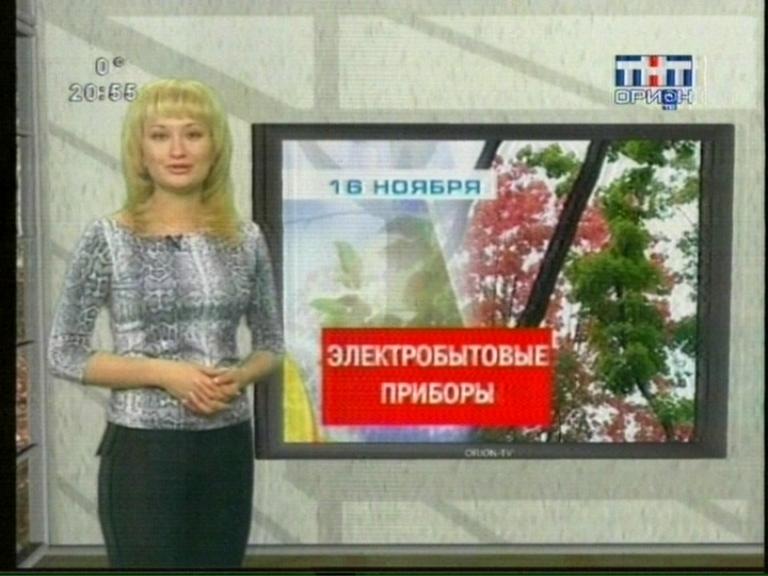

В этом же разделе находятся настройки фильтров шумоподавления. Полноразмерные скриншоты, демонстрирующие работу фильтров, доступны по соответствующим ссылкам.

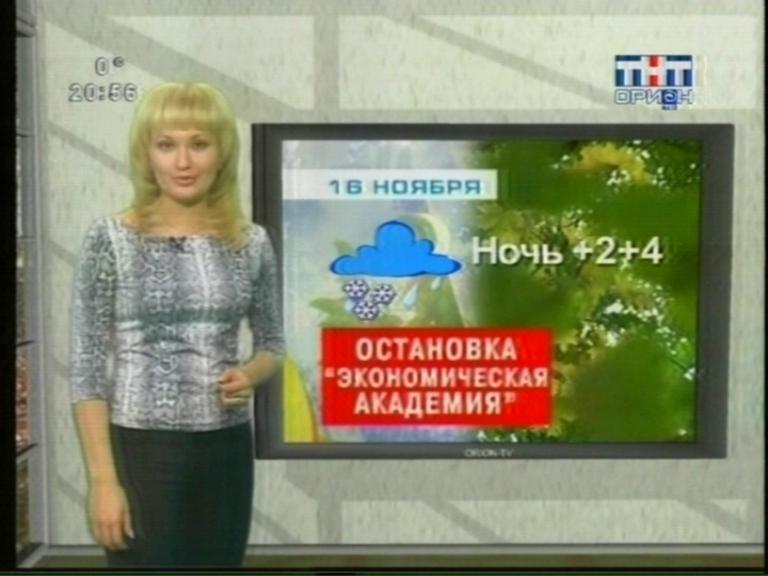

Подавление шума:

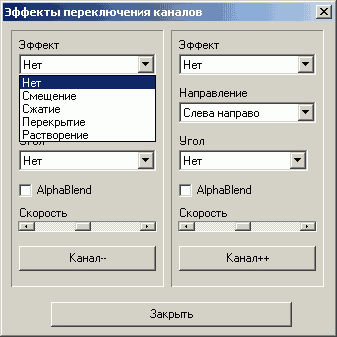

Нажатие кнопки Эффекты вызывает меню эффектов, накладывающихся при переключении каналов. Забавная возможность.

В связи с применением аппаратного кодера разрешение выводимого видеоизображения 720×576 изменению не подлежит.

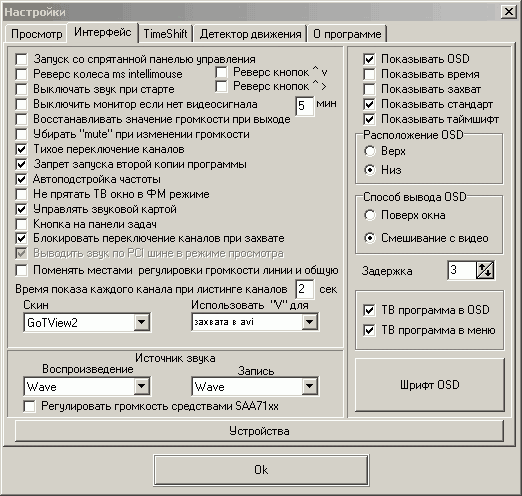

Вкладка Интерфейс практически не изменилась, разве что по понятным причинам заблокирована настройка передачи звука по шине PCI.

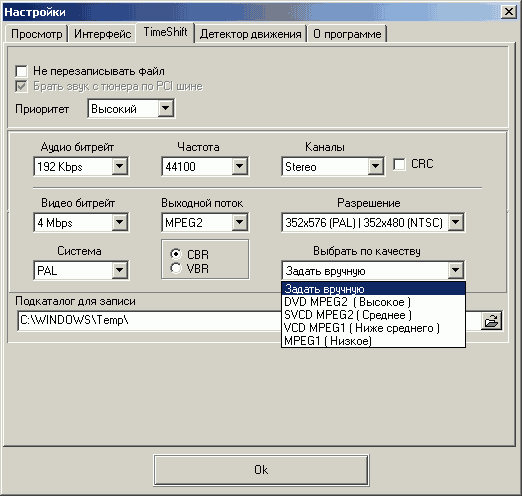

А вот окно настроек функции Timeshift претерпело существенные изменения. Отметим один немаловажный момент. Декодирование полученного MPEG-1/2 потока осуществляется программно с использованием кодека от InterVideo. Кодек устанавливается с некоторыми программами этой компании, в том числе, с имеющимся в комплекте WinDVD Creator 2.

В отличие от просмотра, при использовании Timeshift доступен выбор разрешения. Битрейт определяется как используемым профилем, так и вручную. При декодировании потока с переменным битрейтом (VBR) возможна некорректная работа кодека. Эту досадную особенность сотрудники техподдержки обещают исправить в следующих версиях программы. Пока этого не произойдет, пожалуй, стоит ограничиться постоянным битрейтом (CBR).

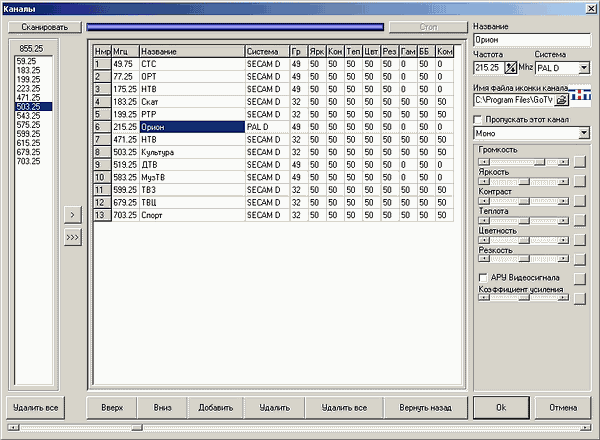

Напомним, что программа имеет несколько вариантов поиска каналов, в том числе, поиск по частоте, благосклонно относится к индивидуальной настройке стандарта цветности и позволяет назначать иконки для каждого канала.

Захват и дополнительные возможности

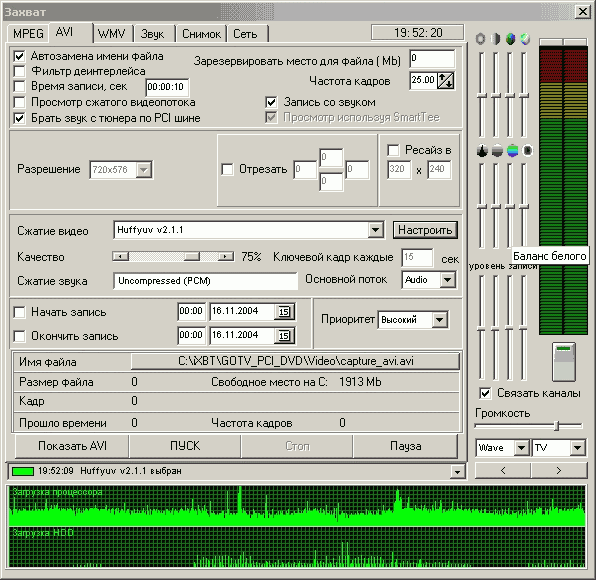

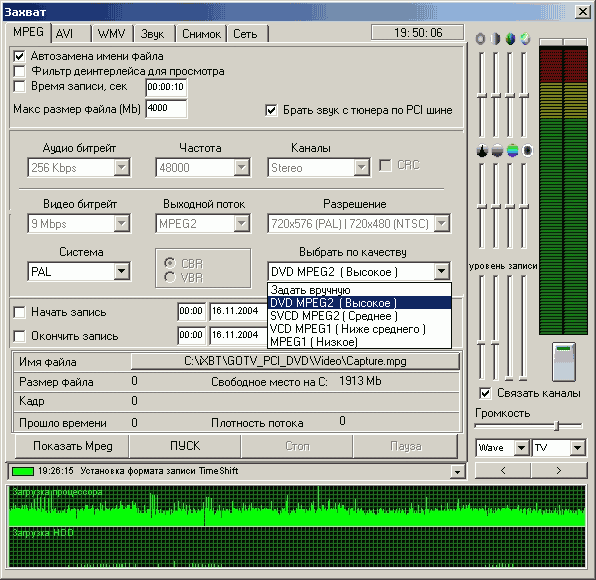

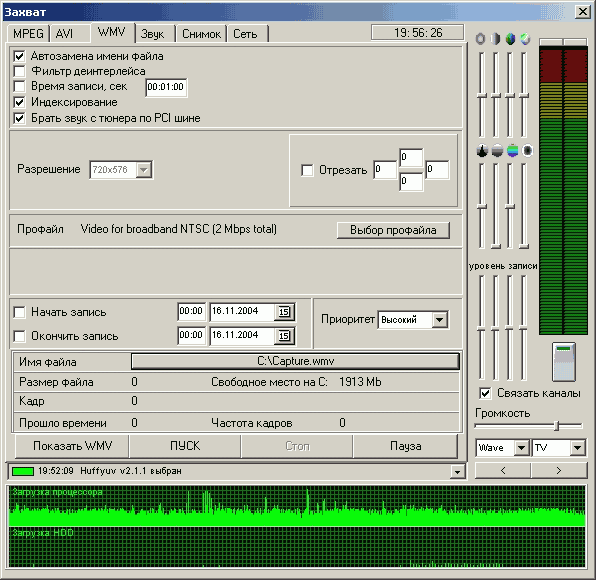

Изменения произошли в настройках видеозахвата. Раздел MPEG переехал на первое место. Доступные опции практически аналогичны настройкам функции Timeshift. При этом в отличие от Leadtek WinFast PVR2000, поддерживается только аппаратная компрессия. Отметим, что при включенном фильтре шумоподавления его работа сказывается и на записываемом MPEG-1/2 контенте.

Любопытно реализовано изменение разрешения при использовании сторонних кодеков — ресайзом до соответствующих размеров. Что интересно, Leadtek WinFast PVR2000 изменению разрешения не препятствует.

При отсутствии в системе кодека для записи в WMV его можно найти на установочном диске в одноименном разделе.

Описание остальных настроек записи, функции предварительного просмотра, поддержки TV-программы формата JTV, работы планировщика, режима «Картинка-в-картинке» (PIP) и возможности вещания по сети также можно найти в обзоре GOTVIEW PCI 7134, в этой части изменений не произошло.

Интересной особенностью Timeshift по версии GOTVIEW является ускоренная в два раза перемотка по двойному щелчку на полосе прокрутки.

Приятным сюрпризом оказался появившийся совсем недавно удивительно простой в настройке детектор движения. Судя по письмам читателей, эта опция, вряд ли, окажется невостребованной.

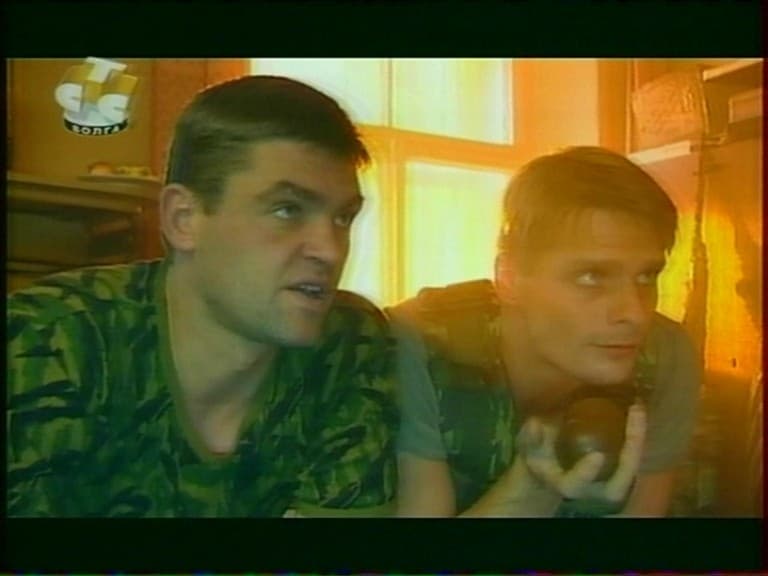

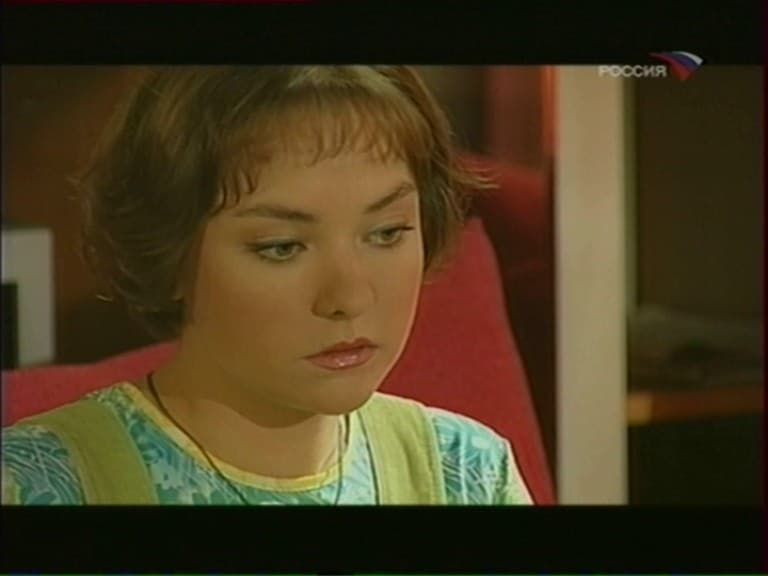

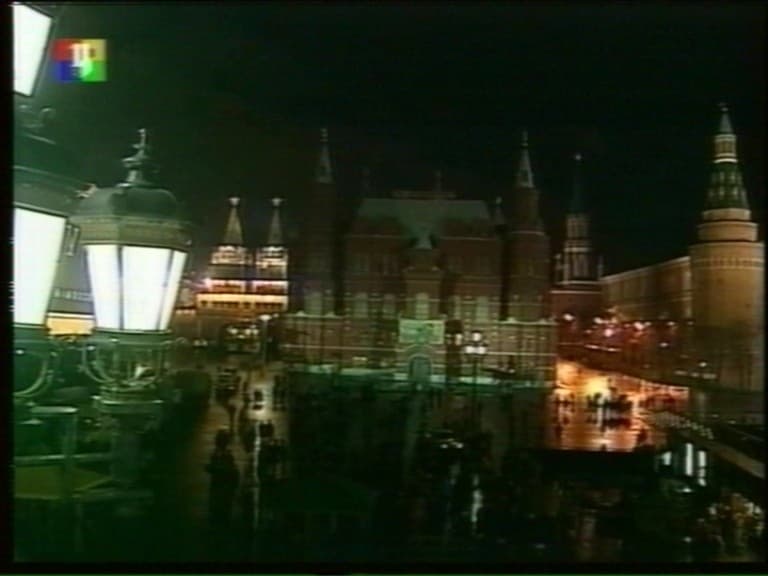

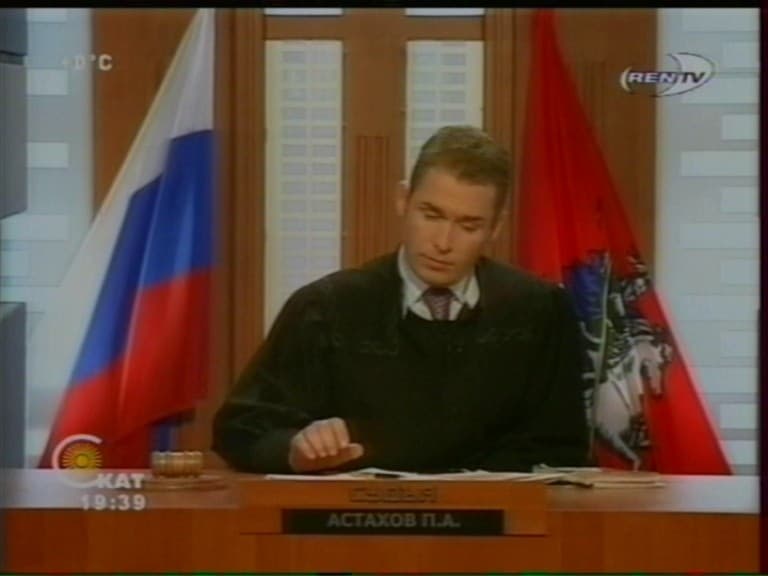

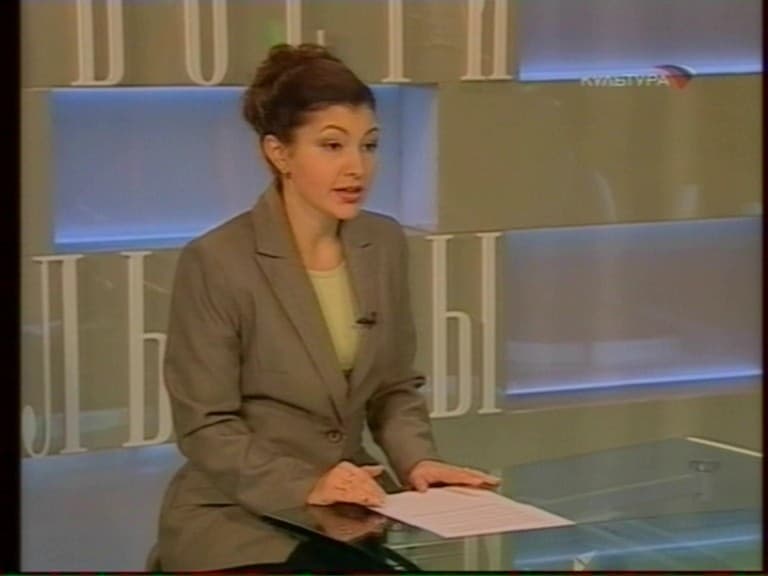

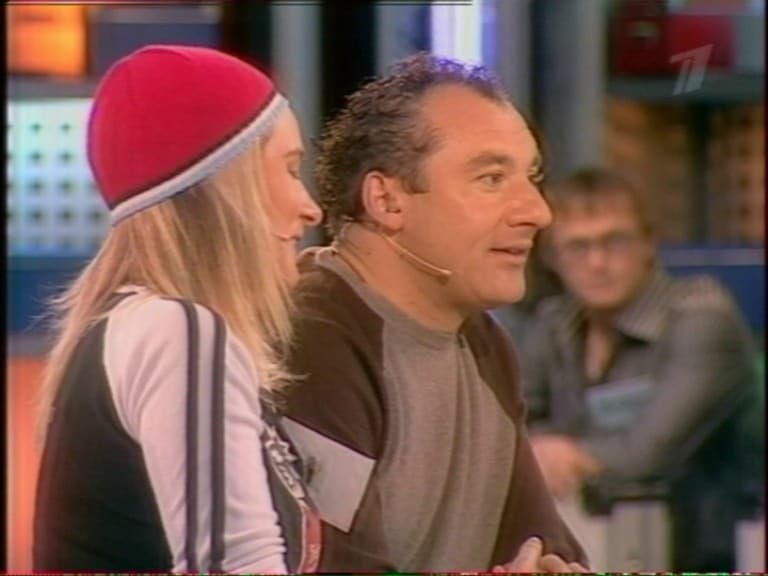

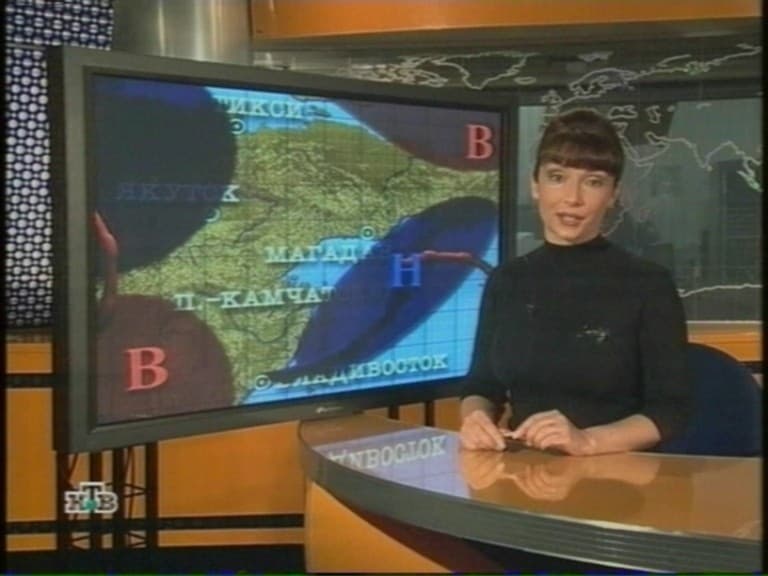

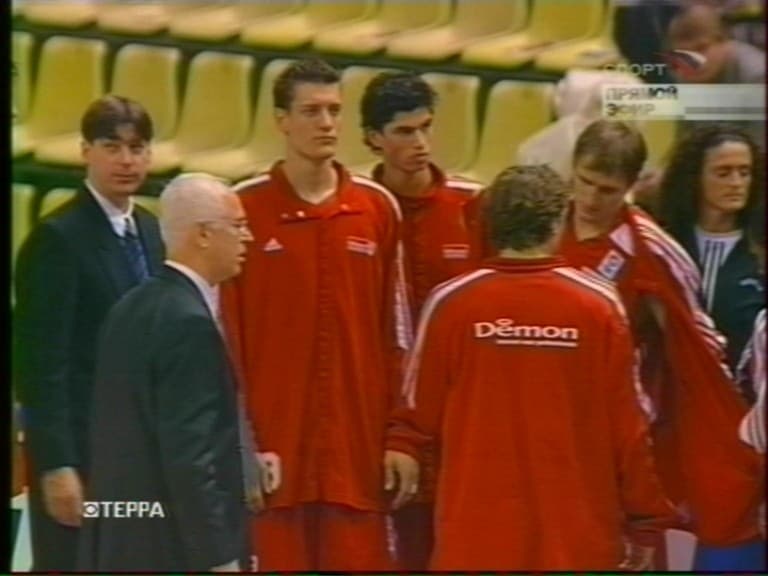

Качество

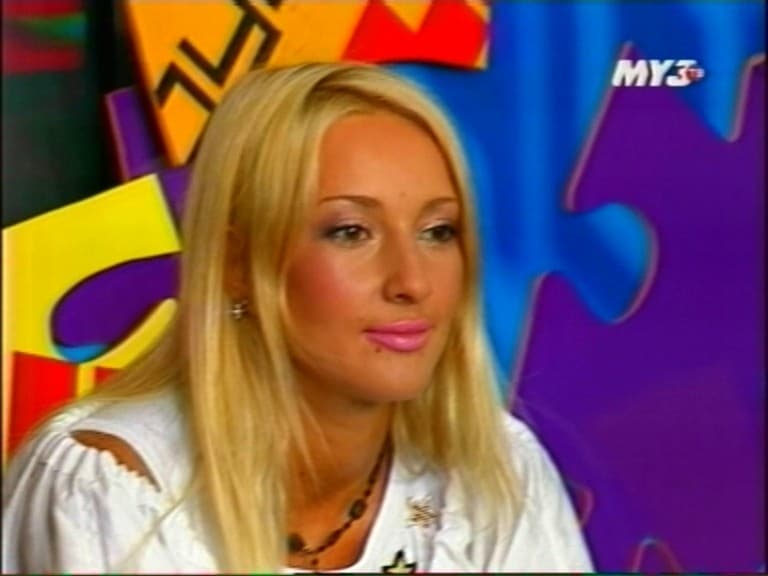

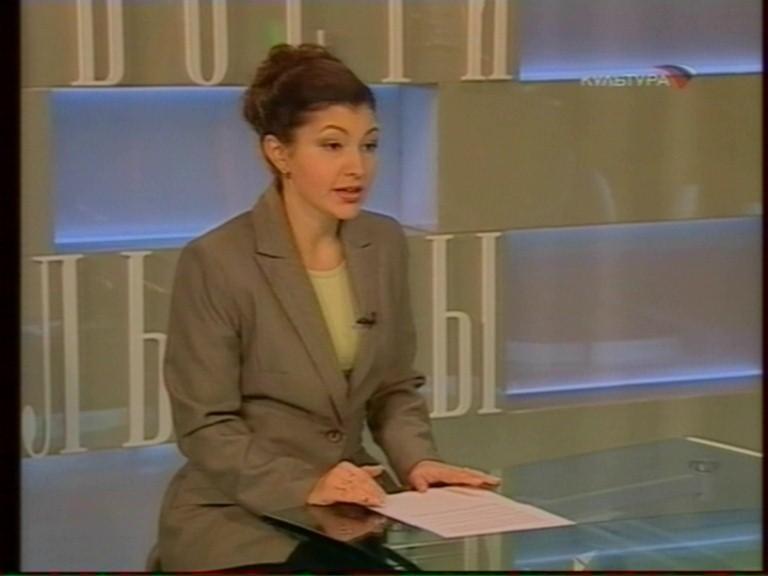

При работе в SECAM чипсеты от Philips демонстрируют более естественную цветопередачу по сравнению с АЦП Conexant серии CX2388x. Применение аппаратного шумоподавления ставит связку SAA7174HL + CX23416-12 на одно из лидирующих мест по качеству изображения. Скриншоты сделаны с использованием фильтра деинтерлейсинга Blend и опции шумоподавления в положении Минимальное.

При наличии каналов с разными системами цветности мы рекомендуем активировать чекбокс Переключать систему цвета (PAL/SECAM/NTSC) во избежание некорректной работы АЦП, выражающейся в потере насыщенности цвета (слева).

Загрузка процессора оказалась достаточно высокой для устройства с аппаратной поддержкой MPEG-1/2 и составила 25-40%. Впрочем, уменьшение этого показателя при записи почти в 2 раза возможно, например, посредством отключения видеообработки выводимого изображения.

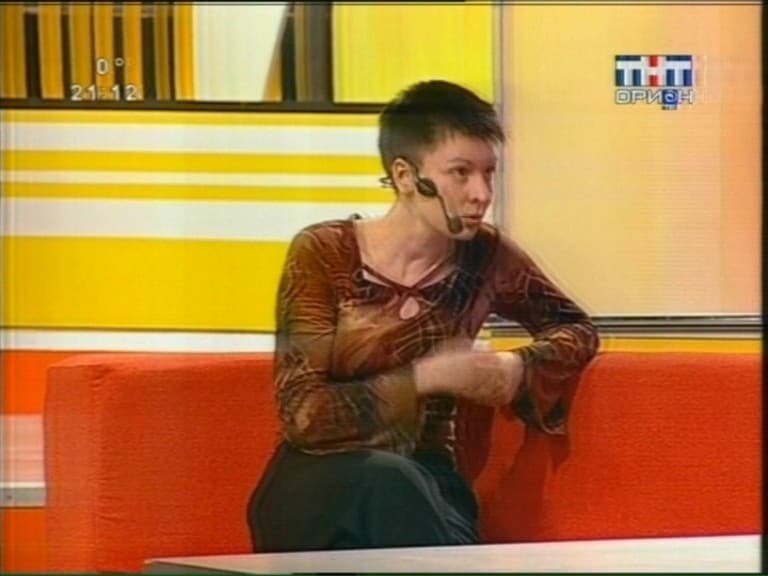

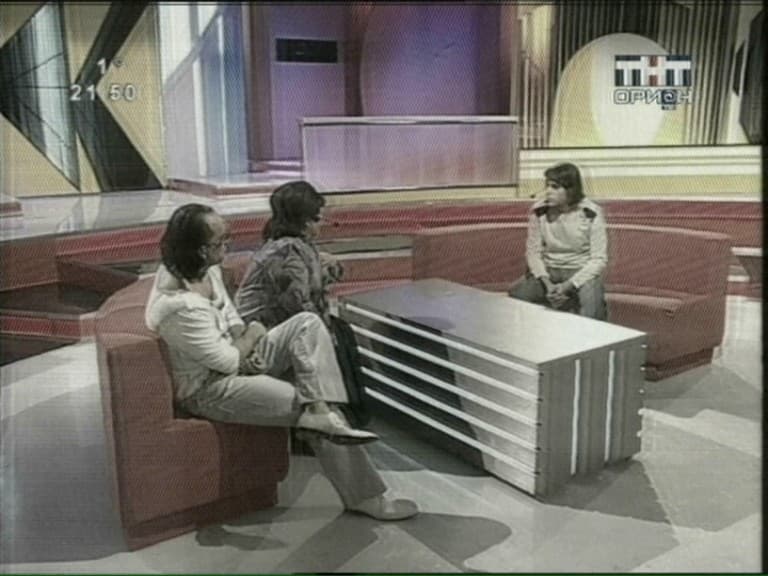

Ложкой дегтя оказалась иногда возникающая рассинхронизация изображения и звука при просмотре (при записи рассинхронизация отсутствует). Одной из возможных причин по утверждению специалистов GOTVIEW является время, затрачиваемое на сбор статистики о системе для синхронизации потоков при запуске программы. В связи с этим, в порядке профилактики после запуска программы рекомендуется воздержаться от переключения каналов или изменения настроек в течение 10-15 секунд. Надеемся, что вскоре эта проблема уйдет в прошлое. Как мне сообщили уже после окончания работы над обзором, решение уже найдено и будет включено в одну из ближайших версий GoTView PRO.

Тюнер продемонстрировал хорошее качество звука.

К стабильности работы во время тестирования нареканий не возникло.

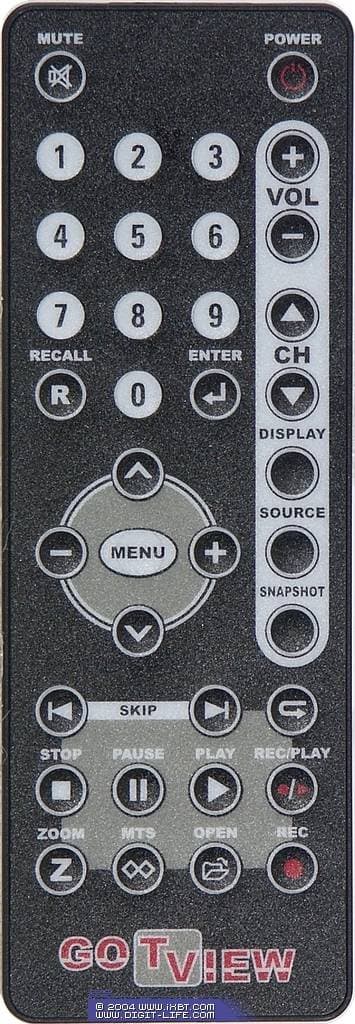

Пульт ДУ

Слим-дизайн в сочетании со стандартным размером пульта обеспечивают удобство использования при сохранении определенной компактности, а мембранные кнопки гарантируют отсутствие внутреннего загрязнения, характерного для классической схемы. Пульт работает от прилагаемой батарейки CR2025 3V.

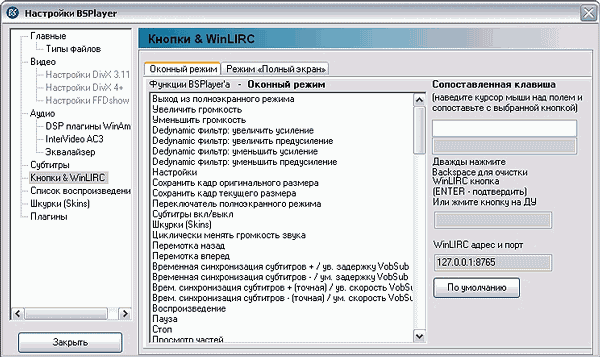

Однако удобство использования — в конечном итоге, дело субъективное, а вот появившаяся в GoTView PRO версии 3.0.0.445 возможность работы пульта ДУ со сторонними программами показалась нам достойной упоминания. На данный момент реализована поддержка наиболее дружественных к поддержке мультимедийных клавиатур и комбинаций клавиш программ, таких как MS MediaPlayer, Zoom Player, BSPlayer и Winamp. Настройки по умолчанию, конечно, далеки от идеала, но не стоит забывать о том, что эта функция только начинает развиваться. Опять же, никто не мешает изменить их уже сейчас. Приведем в качестве примера соответствующее окно настроек программы BSPlayer.

Выводы

Аппаратная поддержка MPEG-1/2 с использованием ее возможностей для борьбы с шумом несжатого видеопотока, уверенный прием телевизионного сигнала, а также хорошее качество изображения и звука отмечаются наградой нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

Удобная адаптированная программа GoTView PRO с большим количеством доступных настроек и наличие дополнительного ПО в комплекте позволяют присудить награду за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Отличное качество изображения и звука
  • Отсутствие помех и наводок
  • Поддержка BG/DK
  • Поддержка декодирования A2/NICAM
  • Аппаратная поддержка MPEG-1/2
  • Поддержка постоянного (CBR) и переменного (VBR) битрейта при кодировании в MPEG-1/2
  • Timeshift с использованием аппаратного MPEG-энкодера
  • Аппаратный фильтр подавления шумов
  • Низкопрофильный дизайн
  • Программная поддержка сторонних кодеков
  • Передача звука по шине PCI
  • Индивидуальной настройка системы цветности для каждого канала
  • Индивидуальные настройки параметров для каждого канала
  • Управление режимами автоматической регулировки усиления
  • Фильтры деинтерлейсинга
  • Полноценная функция «Картинка-в-картинке» (PIP) (при наличии второго устройства видеозахвата)
  • Многоканальный предварительный просмотр
  • Воспроизведение видео поверх рабочего стола

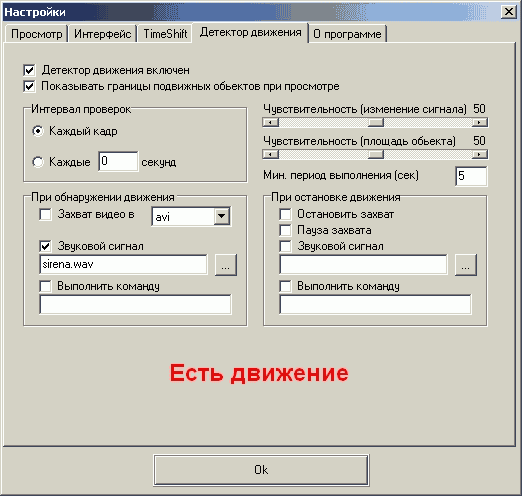

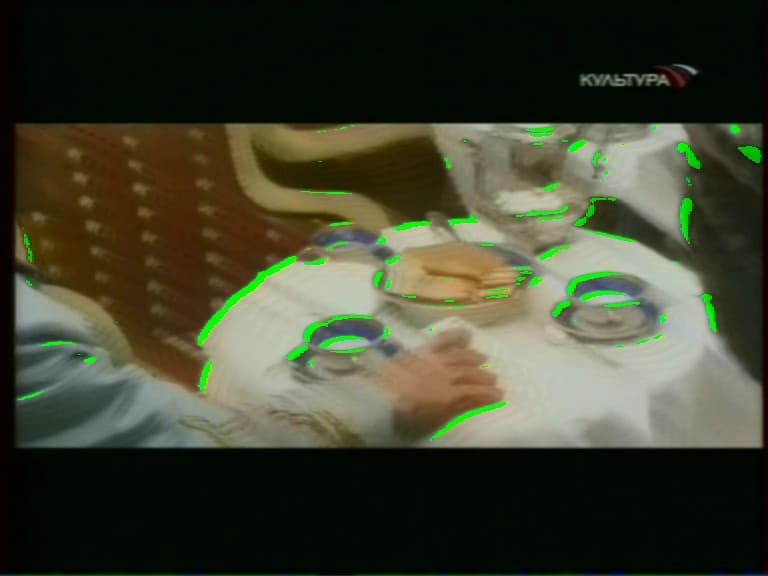

  • Детектор движения
  • Большое количество дополнительных настроек
  • Поддержка ТВ-программы
  • Трансляция по сети
  • Возможность отключения компьютера после окончания записи
  • Настраиваемый пульт ДУ
  • Поддержка управления сторонними программами при помощи пульта ДУ
  • Русскоязычный интерфейс
  • Наличие в комплекте поставки дополнительного ПО

Минусы

  • Иногда возникающая рассинхронизация изображения и звука при просмотре (возможно, будет исправлено в последующих версиях программы GoTView PRO)
  • Проблемы с декодированием при использовании функции Timeshift с переменным битрейтом (возможно, будет исправлено в последующих версиях программы GoTView PRO)
  • Отсутствие FM-тюнера

Компания GOTVIEW создала первый прецедент удачной адаптации для российского рынка TV-тюнера с аппаратной поддержкой MPEG-1/2. Насколько успешной окажется рыночная судьба этого устройства — покажет время. Пока можно с уверенностью сказать, что уникальные возможности программы GoTView PRO, обожаемое нашими пользователями количество дополнительных настроек и отличная поддержка со стороны производителя выделяет GOTVIEW PCI DVD среди и без того немногочисленных конкурентов. К тому же, благодаря низкопрофильному дизайну и аппаратному MPEG-1/2 компрессору GOTVIEW PCI DVD может оказаться неплохим вариантом для владельцев barebone-систем.



Средняя текущая цена (количество предложений) GOTVIEW PCI DVD в московской рознице: Н/Д(0)



Выражаем благодарность компании «GOTVIEW»
за предоставленный на тестирование тюнер





22 ноября 2004 Г.
