TV-и FM-тюнер PixelView PlayTV@P7000 — аппаратное сжатие в MPEG-2, электронная почта и Visual Basic

«И швец, и жнец, и на дуде игрец»
Поговорка

TV-тюнеры с аппаратной поддержкой сжатия в MPEG-1/2 выпускаются уже достаточно давно. Однако продукция AVIOSYS International Inc., Adaptec, Inc., YUAN High-Tech Development Co. позиционировалась большей частью как платы видеозахвата с тюнером, а не наоборот, что соответственно сужало круг потенциальных покупателей. Использование аппаратного сжатия в MPEG-1/2 в тюнерах с интерфейсом USB2.0 оказалось неожиданно успешным, в чем, конечно, определенную роль сыграло и отсутствие на тот момент достойных решений с программным кодированием. Со временем ситуация меняется, пример Transcend USB2.0 TV-Box показывает, что конкуренция и в этом секторе может быть успешной. Впрочем, речь не о том.

Компания Prolink Microsystems Corporation хорошо известна нашим читателям как производитель видеокарт под маркой PixelView, хотя компания выпускает широкий спектр продукции, среди которой присутствуют и TV-тюнеры, в том числе и с аппаратной поддержкой MPEG-1/2.

Новая модель компании PixelView PlayTV@P7000, в некотором роде, уникальна. Это попытка позиционировать тюнер с аппаратным сжатием в MPEG-1/2 не в качестве платы захвата для профессионалов, а как решение для домашнего мультимедийного компьютера.

Попытаемся оценить результат такого подхода.

Комплект поставки

Дизайнеры, поработавшие над оформлением коробки, со своей задачей справились, к тому же, выставленный на обозрение титанический пульт ДУ недвусмысленно указывает на центральное место PlayTV@P7000 среди остальных мультимедийных компонентов.

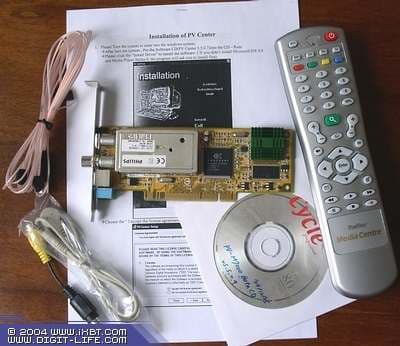

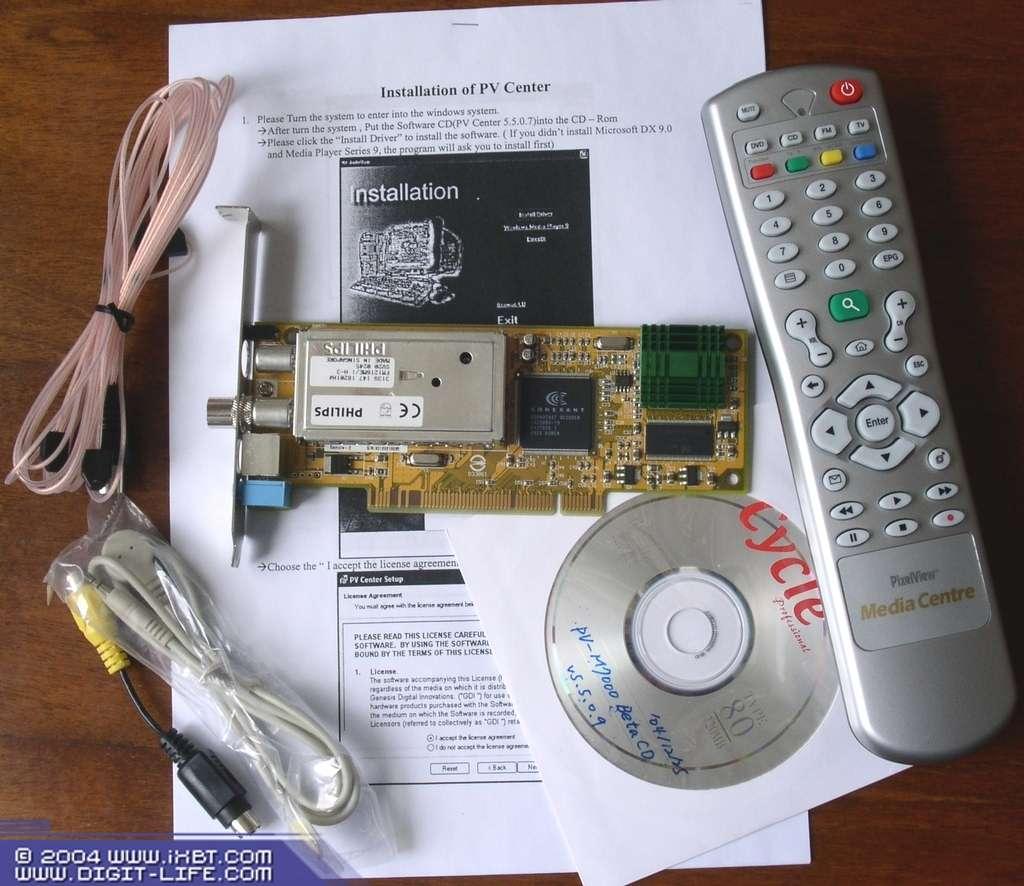

В комплектацию входят

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • FM-антенна
  • Переходник 7-pin S-Video — Composite
  • CD-R с драйверами и программным обеспечением

Наш экземпляр предназначался для тестирования, в комплектации отсутствовали звуковой кабель mini-jack — 2 RCA и полная версия руководства (впрочем, имеющаяся на диске в формате pdf).

Кроме программ для работы с тюнером на диске обнаружился проигрыватель WinDVD 5 (отметим, что версия 5 является одной из последних) от InterVideo.

Конструкция и спецификации

На этот раз мы имеем следующее

  • Прием 181 канала
  • Тюнер с поддержкой полного антенного и кабельного диапазона
  • Аппаратное сжатие в MPEG-1/2 в режиме реального времени с битрейтом 2-15 Мбит/с
  • Аудиобитрейт 224 Kбит/с с частотой 44,1 КГц/48 КГц
  • Максимальное разрешение 720×576(PAL)/720×480(NTSC)
  • Поддержка постоянного(CBR) и переменного(VBR) битрейта при кодировании
  • Передача звука по шине PCI
  • Поддержка BG/BH/DK/I/L/L'
  • Функция подавления шума
  • S-Video/Composite (через переходник)/Stereo входы

Timeshifting, предварительный просмотр Multi Channel Preview и планировщик, разумеется, присутствуют.

Без уникальных фирменных технологий, понятное дело, не обошлось, это функции управления тюнером по электронной почте (!) eDrive и C.P.U-Cellular Phone United (в принципе, та же электронная почта, разве что, отправленная с мобильного телефона).

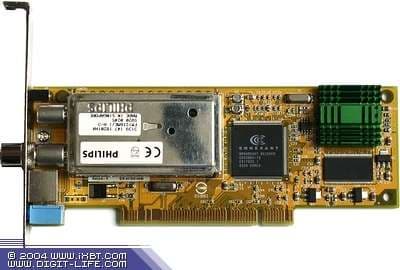

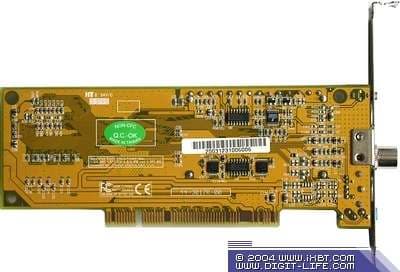

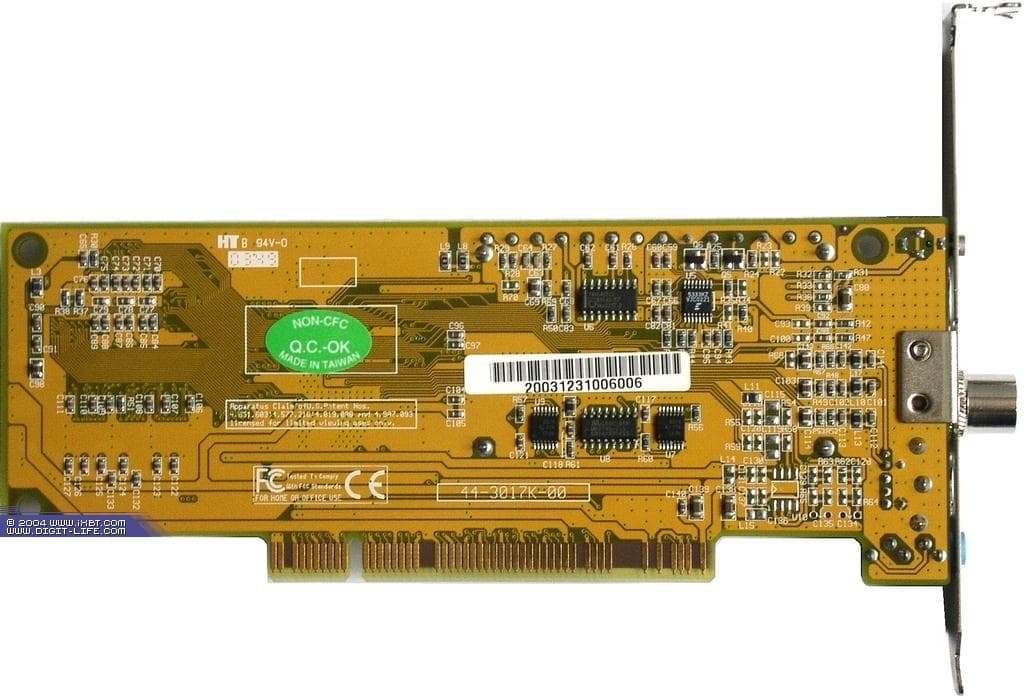

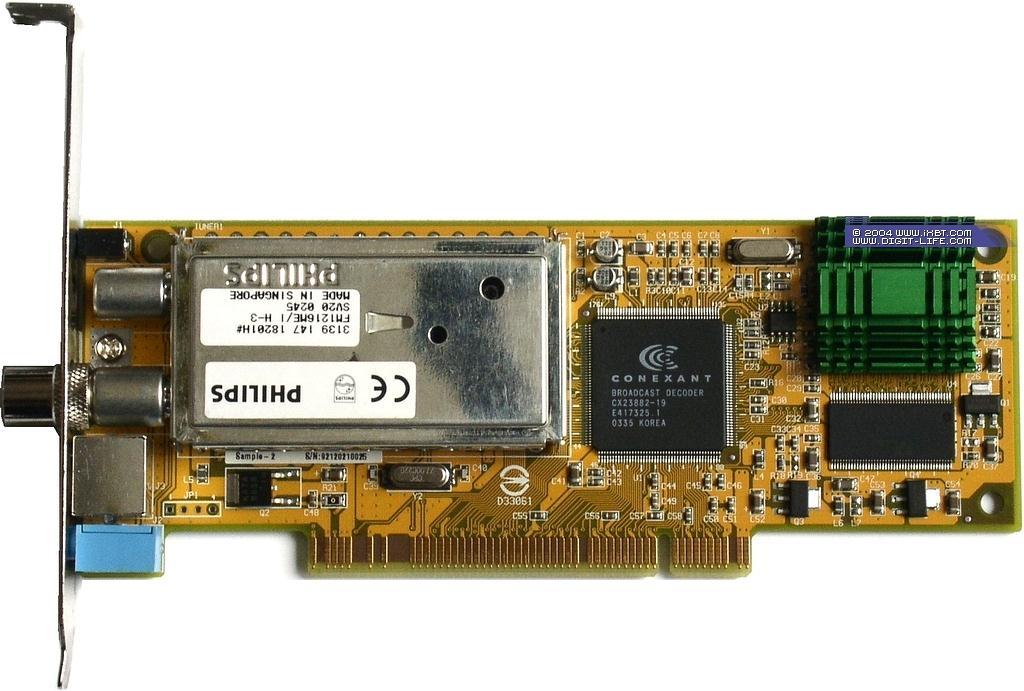

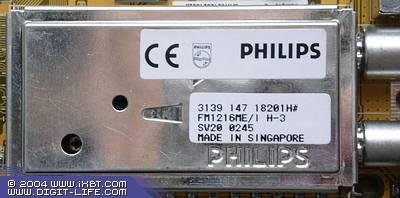

За прием сигнала отвечает хорошо знакомый нам по ComproVideoMate Live USB2.0, MaxSelect DVD2Go MPB680 и видеокомбайнам серии All-In-Wonder от ATI ВЧ-блок Philips FQ1216ME/I H-3.

Аналого-цифровое преобразование выполняется 10-битным АЦП Conexant CX23882-19.

Аппаратную поддержку MPEG-1/2 осуществляет чип Conexant CX23416-12, скрывающийся под радиатором.

Под буфер MPEG-кодера используется 8 МБ 5,5 нс памяти от M.Tec.

Как видим, PlayTV@P7000 отличается от неплохо показавшего себя MaxSelect DVD2Go MPB680 только АЦП и интерфейсом передачи данных. Посмотрим, каков он в работе.

Конфигурация тестового компьютера

  • Процессор Athlon 2800XP (Barton)
  • Материнская плата EPoX 8RDA3+ (чипсет nForce2 Ultra)
  • Видеокарта ASUS RADEON 9800 XT 256 МБ
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Звуковая карта Creative Sound Blaster Live! 5.1
  • VIA USB 2.0 PCI-контроллер
  • Жесткий диск FUJITSU MPG3204AT E
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Операционная система Windows XP Professional (SP1) ENG

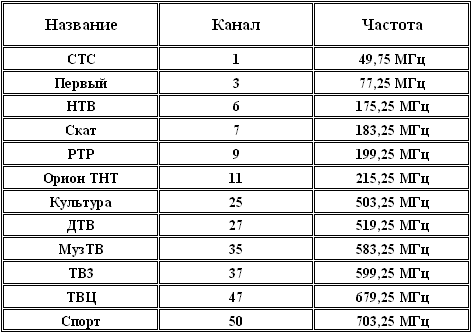

Список эфирных каналов при тестировании

Подключение

Низкопрофильность платы в сочетании с отсутствием необходимости в разъеме для передачи звука, привели к сокращению привычного полного комплекта разъемов. Для передачи композитного видеосигнала с помощью переходника используется общий с S-Video разъем MiniDIN 7-pin.

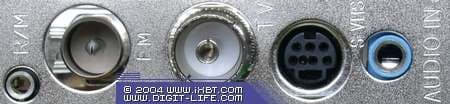

Антенные разъемы утоплены в корпус, а переходник в комплекте почему-то только один. Впрочем, найти такой переходник нетрудно, да и антенный разъем может подойти без необходимости в таковом.

Отметим, что это первый тюнер, в котором реализована имеющаяся в CX2388х поддержка передачи звука по PCI. Причем, альтернативы в виде так или иначе присутствующего внешнего или внутреннего разъема нет.

Установка и настройка

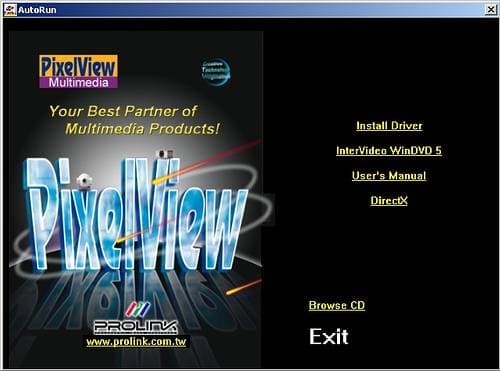

Меню установки организовано логично.

В процессе установки сообщается о необходимости для работы Windows Media Player 9, ранние версии автоматически обновляются.

После установки получаем следующие устройства.

Для работы с тюнером используется ПО от Genesis Digital Innovations, отказывающееся работать больше 30 дней без онлайн-регистрации. Интересно, как быть покупателям, не имеющим подключения к Интернету.

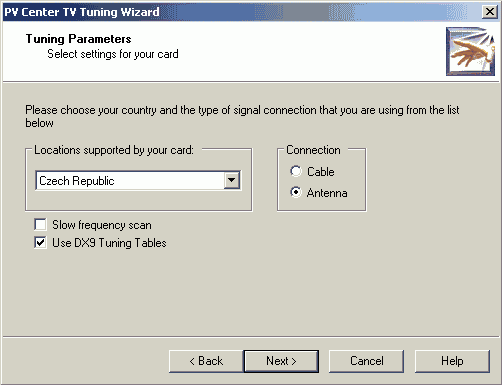

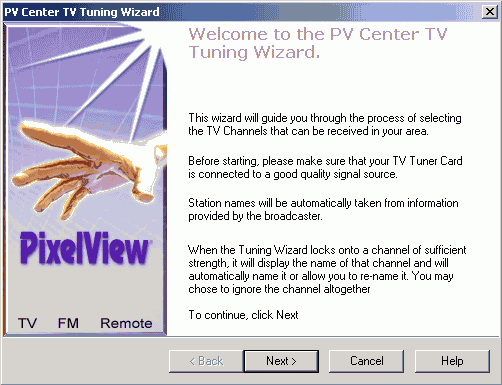

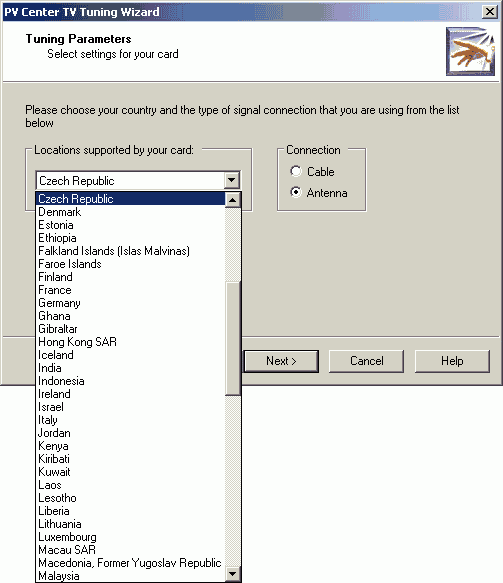

Появляющийся при первом запуске программы PV Center TV мастер настройки

озадачивает отсутствием России в имеющемся списке стран.

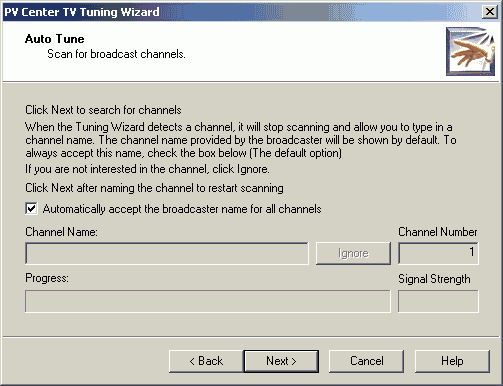

Предусмотрен пропуск не понравившихся по каким-то причинам каналов или эфирного «мусора».

Методом перебора максимально близкий результат достигается при выборе Чешской Республики, однако некоторые каналы, все равно, не находятся.

Ситуацию исправляет, появляющийся при повторном сканировании (!) вместе с возможностью настройки по частоте, чекбокс Use DX9 Tuning Tables.

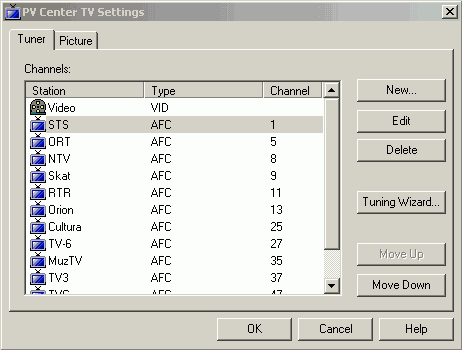

Полученный список не совсем совпадает с нашей сеткой, но все мои каналы обнаружились. С другой стороны, нельзя полностью исключить вероятность того, что в других условиях какие-то каналы останутся ненайденными.

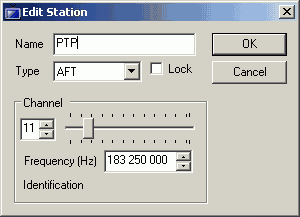

Впрочем, список подвержен не только редактированию, но и добавлению новых каналов, в том числе, непосредственным вводом частоты (почему-то не всегда работающим корректно).

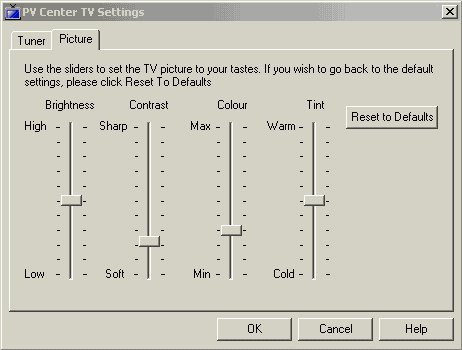

Здесь же находятся настройки видеоизображения.

Выбор системы цветности отсутствует как класс, так что для появления цвета, требуется при запуске PV Center TV минимум один раз переключить канал. Как это ни парадоксально, в данном случае этот подход оказался на руку пользователям, имеющим каналы с разными системами цветности. Например, для переключения на канал, вещающий в PAL, достаточно переключиться с канала c SECAM на видеовход, а затем на канал c PAL. Обратное переключение таких сложностей не требует. Естественно, очень удобным такой вариант назвать при всем желании нельзя, но во многих случаях эта схема как минимум не хуже выбора стандарта цветности только для всех каналов у подавляющего большинства производителей. Вопрос о том, знают ли в Prolink Microsystems Corporation о такой возможности, пока остается открытым :-) .

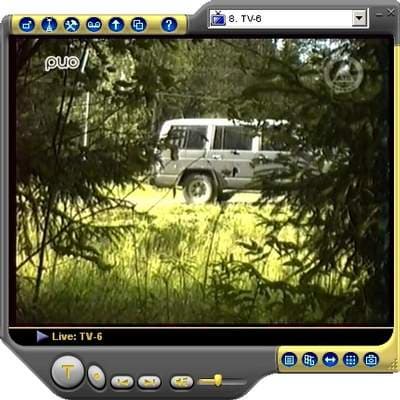

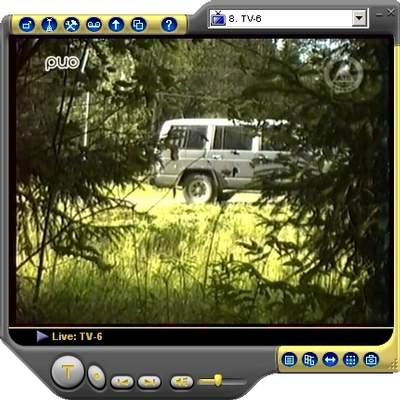

Вид PV Center TV сразу же даёт ответ на вопрос о необходимости установки WMP 9, программа использует его стандартный интерфейс, разве что, в другой цветовой гамме.

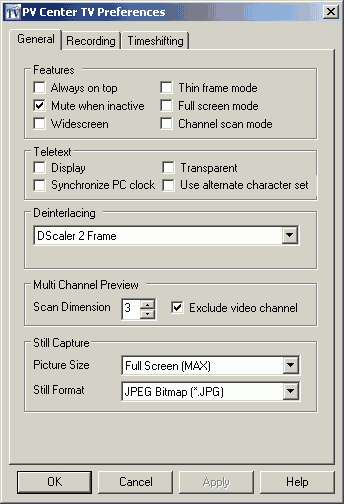

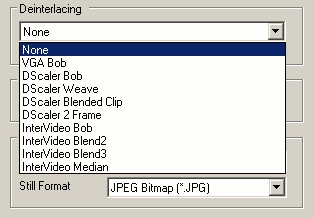

Раздел Features основных настроек программы касается режимов работы и дублирует кнопки на панели.

Здесь же находятся настройки телетекста, режима Multi Channel Preview, захвата кадров и деинтерлейсинга, имеющего несколько фильтров.

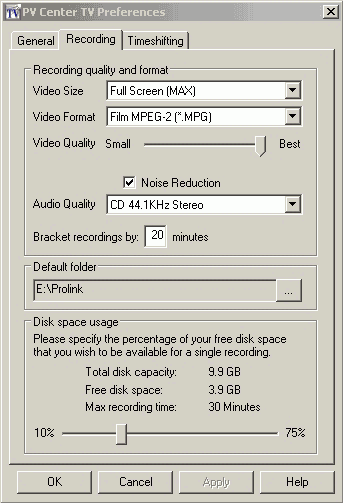

Настройки параметров записи не выдерживают никакого сравнения с тем же MaxSelect DVD2Go MPB680.

Битрейт регулируется абстрактным ползунком Video Quality, разрешение выбирается практически наугад (осмелюсь предположить, что далеко не всякий пользователь понимает, чем отличается CIF от QCIF, а руководство отделывается дипломатичной фразой: «Larger sizes will give better quality when viewed full screen in your playback application but require more disk space and processor power»). К тому же, изменение разрешения записи не дает никакого результата, файл в любом случае имеет разрешение 768×576 (это не опечатка, именно 768, а не заявленное 720). Хорошо, что регулировка битрейта работает.

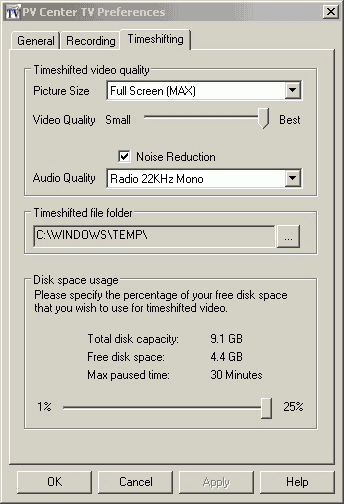

Настройки Timeshifting аналогичны настройкам записи, вплоть до того, что раздельное включение/выключение шумопонижения Noise Reduction невозможно, изменение происходит одновременно.

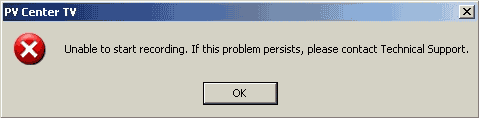

Эта мистическая связь проявляется в невозможности записи при отключенном Timeshifting, программа выдает ошибку и записывать категорически отказывается. Руководство пользователя обещает исправить это в следующих версиях.

Это можно было бы считать мелочью, недостойной упоминания, однако на трёх моих каналах (1, 3 и 7) при включенном Timeshifting, вместо нормального изображения наблюдается слайд-шоу (вот уж не думал, что когда-нибудь напишу такое про тюнер) с загрузкой процессора 100%. Полтергейст, не иначе.

Кстати, о загрузке. При записи с максимальными настойками занято до 35% процессорных ресурсов, что несколько странно для аппаратного кодера.

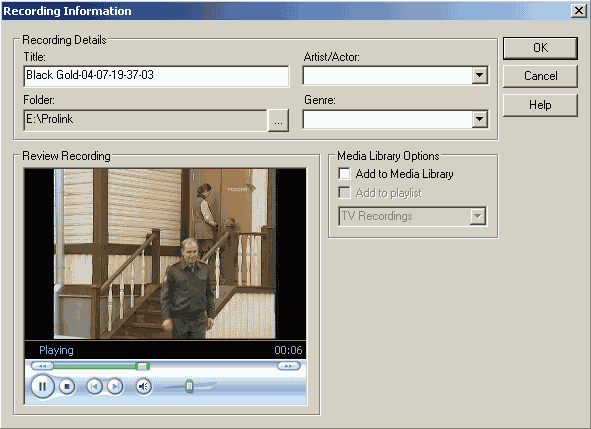

Перед сохранением записанного файла на диск полученный результат можно посмотреть и добавить в плейлист Windows Media Player.

Качество

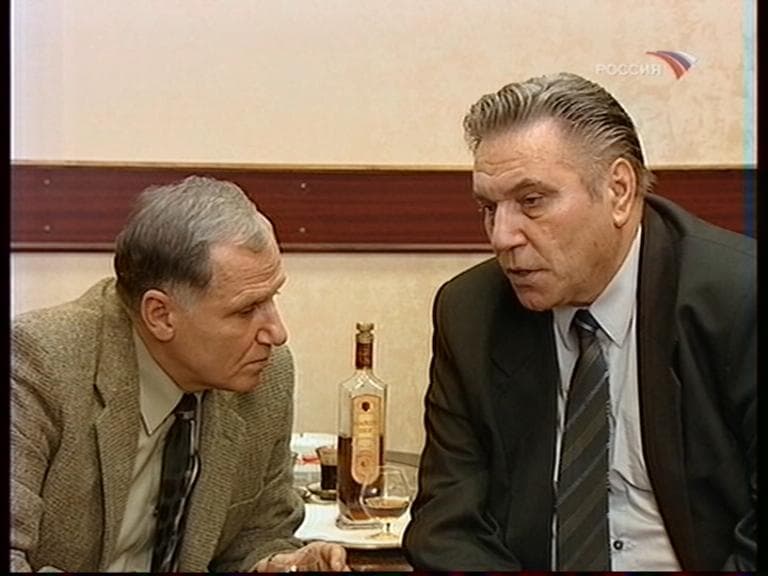

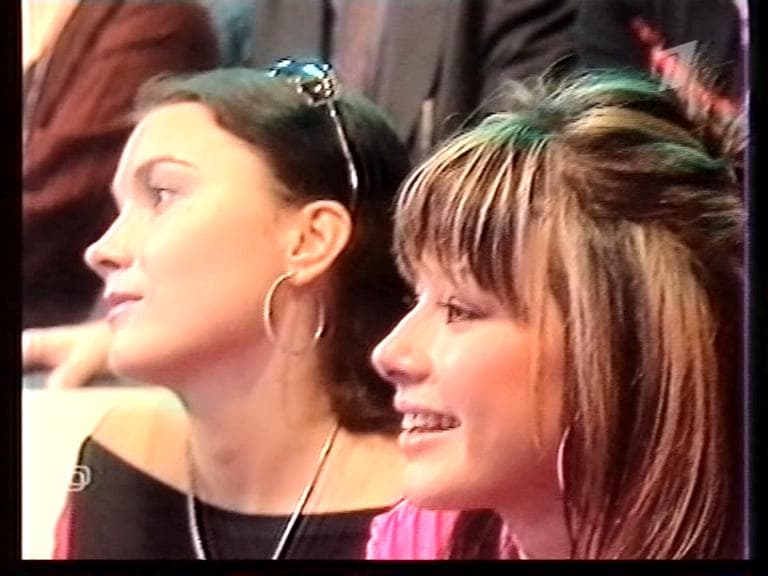

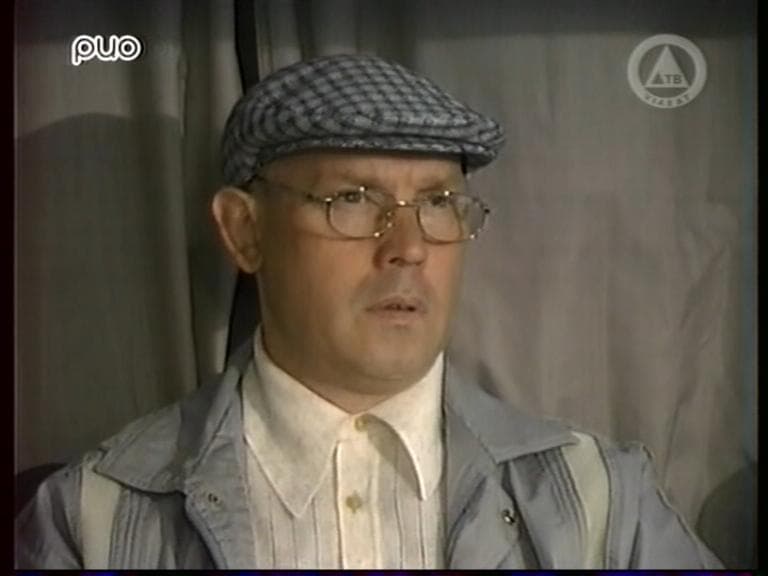

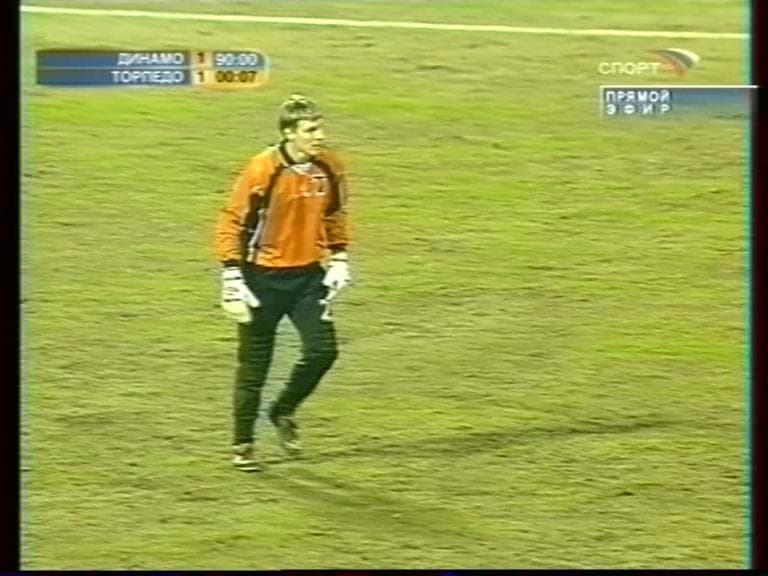

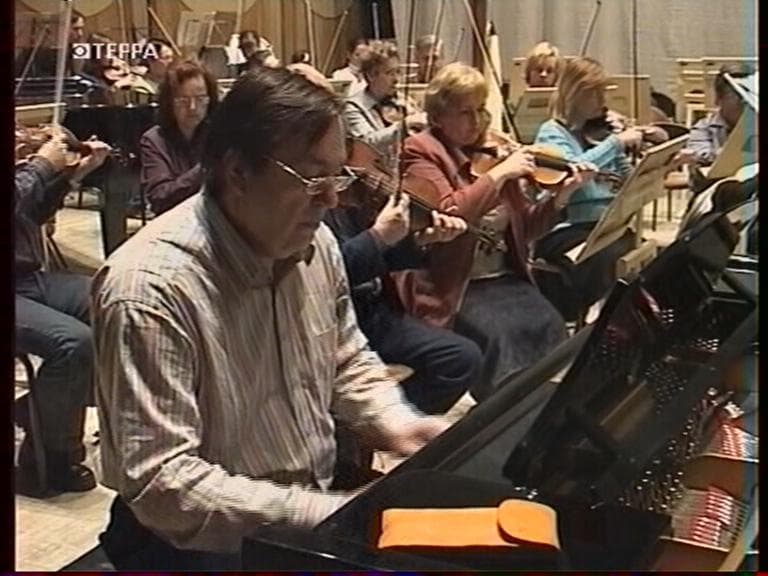

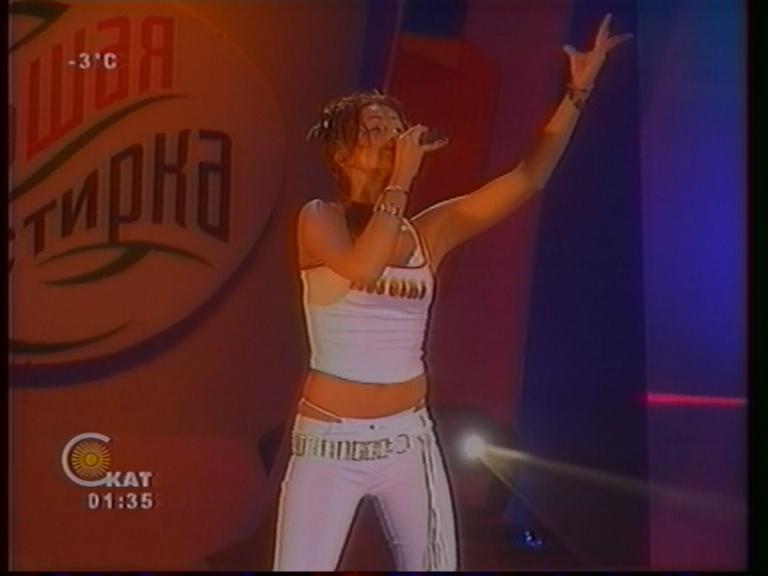

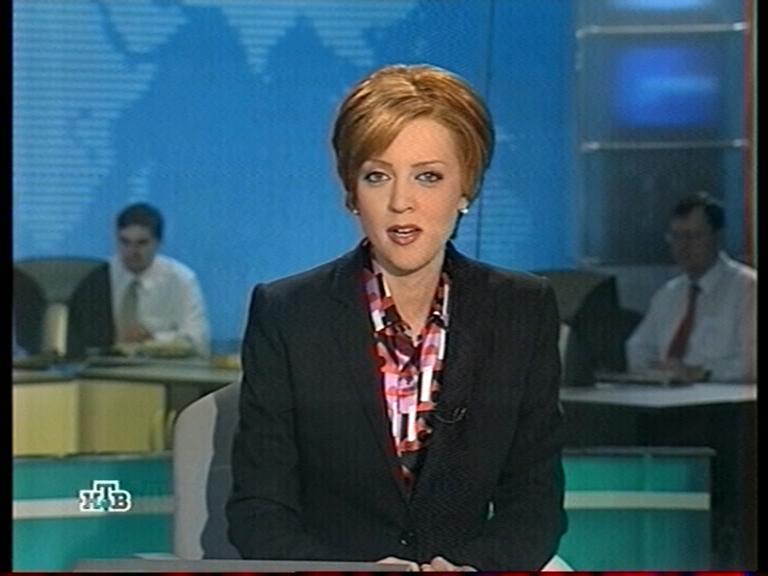

Надо сказать, что возможности связки CX23882-19 + CX23416-12 раскрылись в полную силу. 10-битный АЦП в сочетании с аппаратным кодером, имеющим эффективную систему борьбы с шумом, приятно удивили. Более того, PlayTV@P7000 оказался первым тюнером, предоставившим возможность комфортного просмотра двух моих каналов с неуверенным приемом.

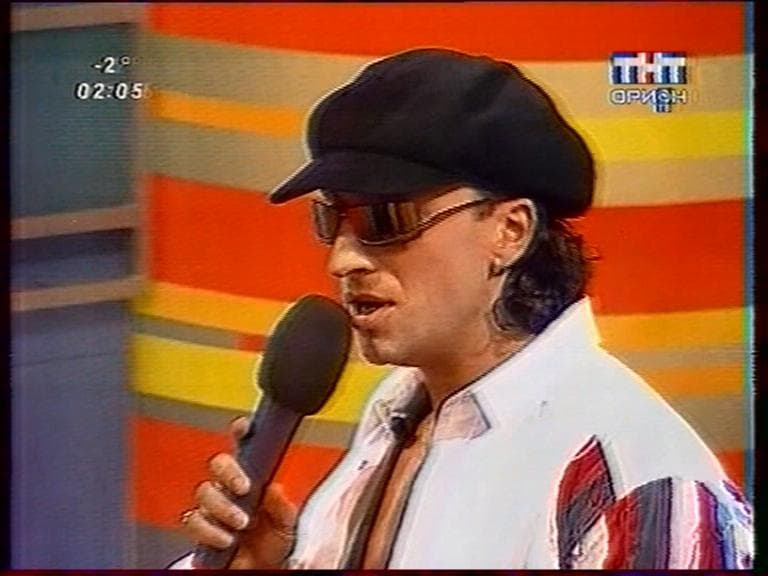

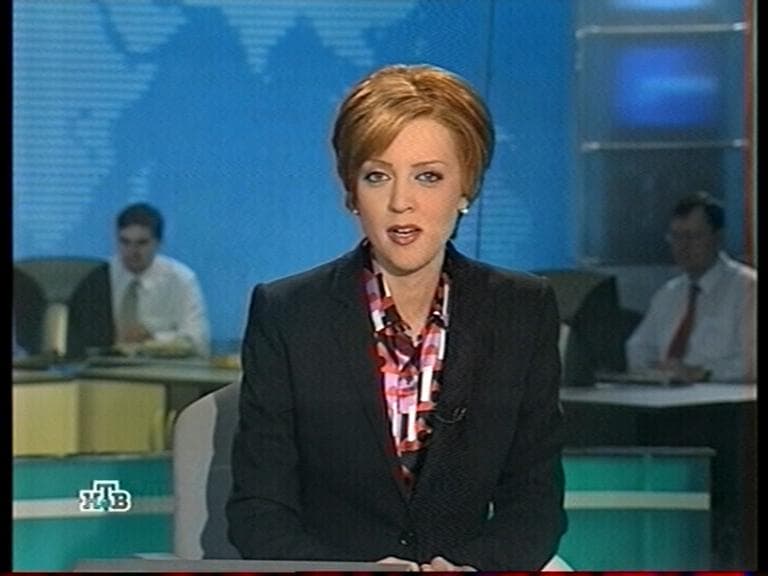

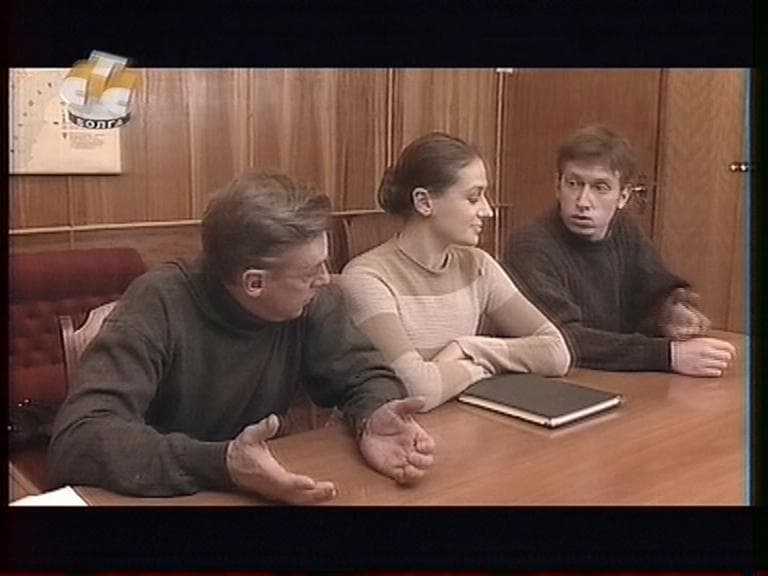

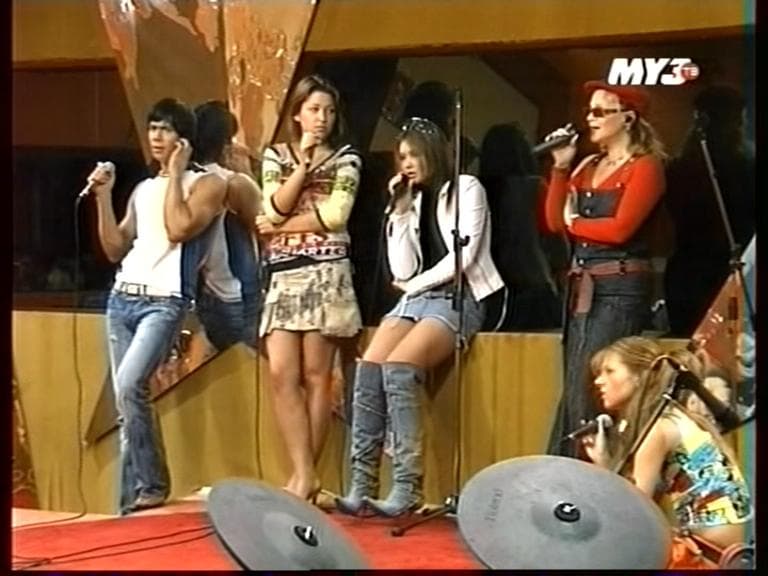

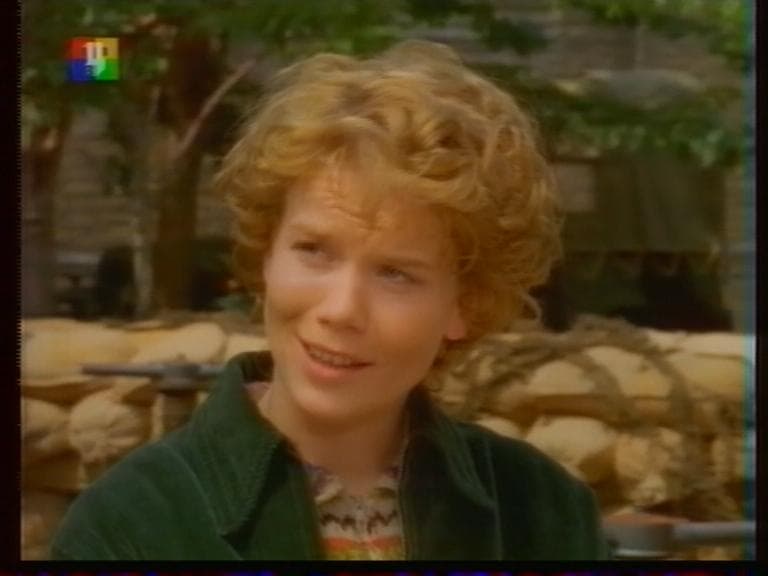

Как говорится, почувствуйте разницу (кадры справа получены с помощью одного из наиболее качественных в моих условиях тюнеров ECS EZ-TV).

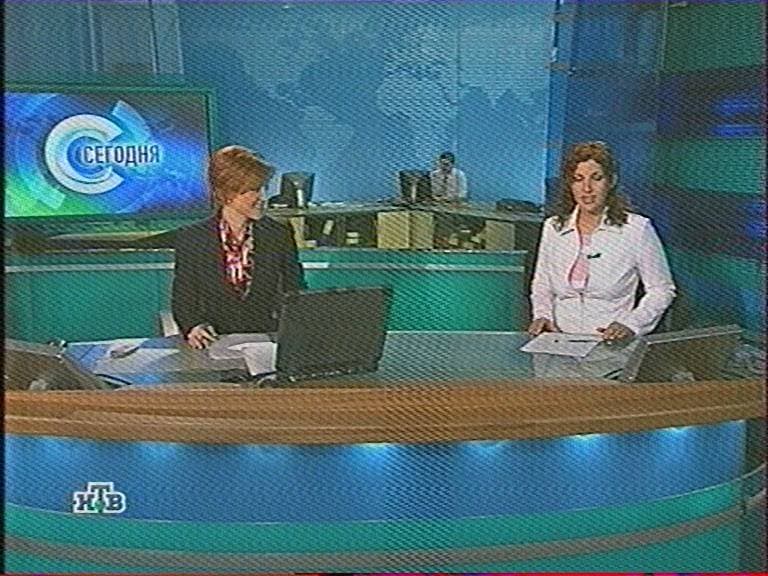

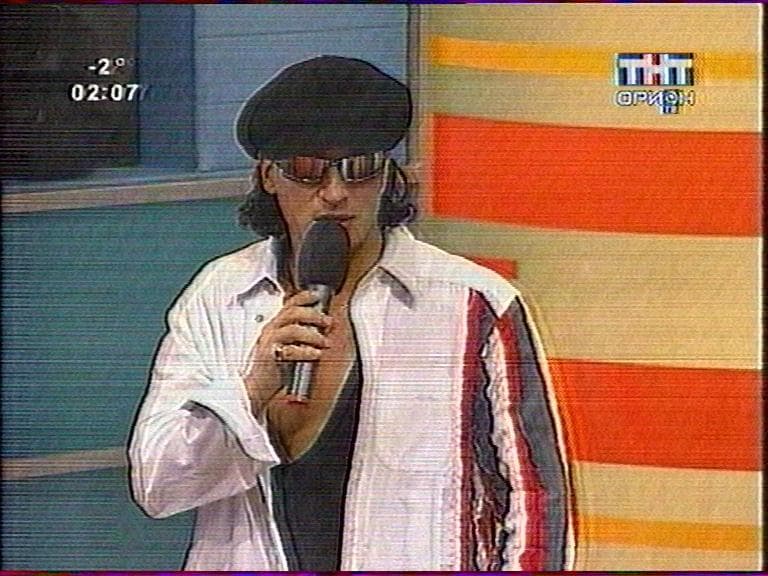

К сожалению, здесь тоже нашлось, к чему придраться — характерная для CX2388x полоса справа проявляется заметнее, нежели на побывавших у нас до этого тюнерах на этом чипсете.

Качество звука тоже находится на приличном уровне.

Дополнительные возможности

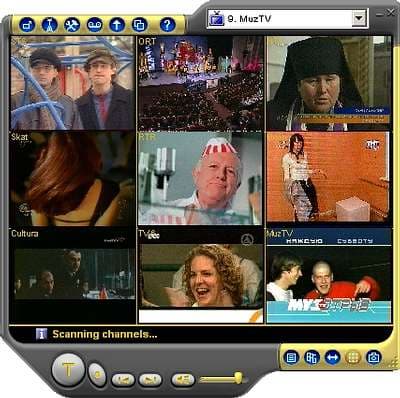

О работе Timeshifting мы уже сказали достаточно. Функция Multi Channel Preview имеет прямо-таки рекордное максимальное количество ячеек (от 2×2 до 15×15).

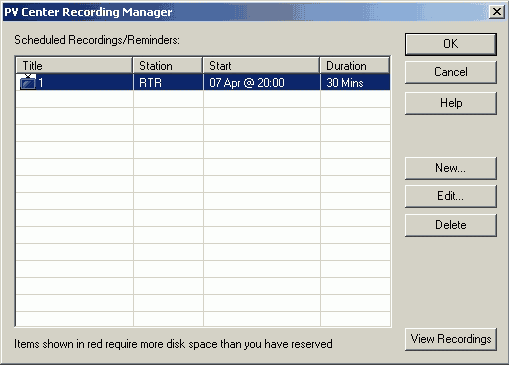

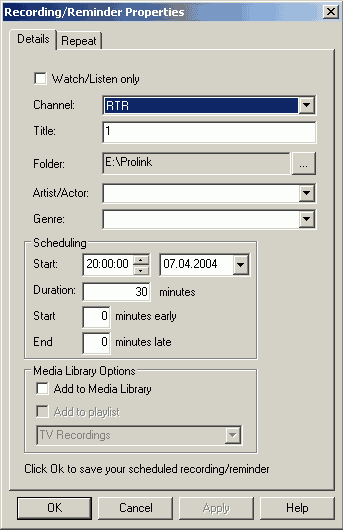

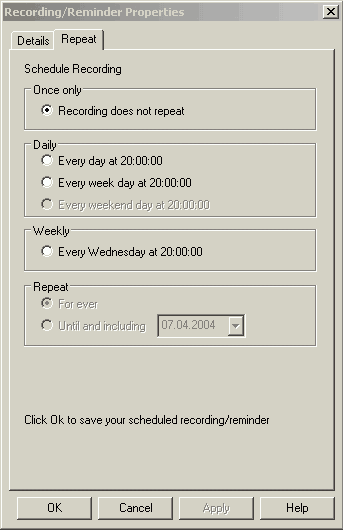

Планировщик удобен, но возможности отключения/перехода в спящий режим после окончания записи не имеет.





Галерея изображений отсутствует, кнопка Snapshot сразу вызывает диалог записи полученного файла. Тут-то и вспоминается неудачная попытка изменения разрешения при записи, независимо от настроек захваченные кадры имеют разрешение 384×288. Остается только надеяться, что все проблемы с разрешениям будут исправлены в последующих версиях драйверов и ПО.

Не подумайте, что мы забыли о технологии eDrive, к ней мы вернемся чуть позже.

FM-тюнер

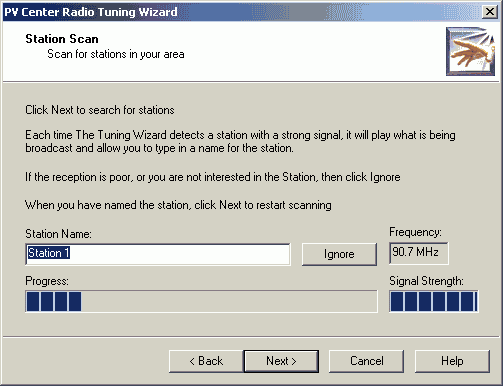

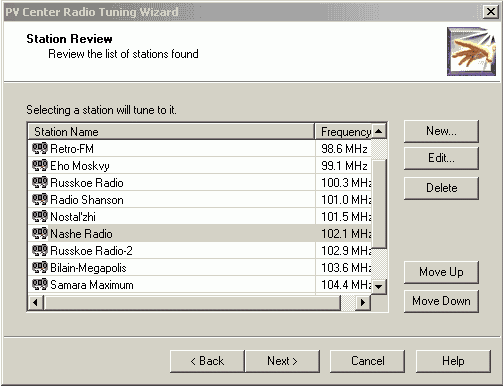

Поиск FM-станций в программе PV Center FM Radio организован аналогично TV-режиму.

Несмотря на отсутствие каких бы то ни было настроек чувствительности, поиск не зацепил ничего лишнего, при этом нашлись все работающие радиостанции. Похвально.

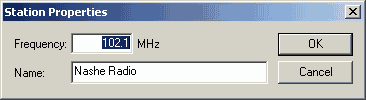

Так что, в использовании возможности ручного ввода станций необходимости не возникло.

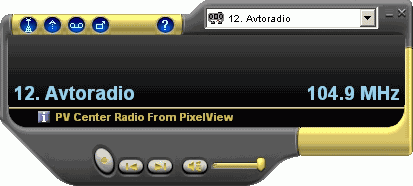

Интерфейс программы минималистичен до крайности, но, как ни странно, претензий к удобству использования не возникает.

Звук, декодируемый CX23882, обладает очень неплохой детализацией (да простят меня за эти слова ревнители традиций Hi-Fi :-) ) .

К сожалению, запись возможна только в wma с 96 Кбит/с. Поэтому тестовые файлы пришлось записывать непосредственно со звуковой карты. Обидно, господа разработчики, при таком качестве можно было хотя бы wav оставить.

Честно говоря, в этот раз я не смог выбрать лучший из записанных фрагментов, поэтому решил оставить все (470 КБ, 20 секунд, MP3, 192 Кбит/с, 48 КГц).

Неожиданным сюрпризом оказалась работа PV Center FM Radio с телевизионной антенной (!), так что в случае эфирного ТВ без FM-антенны вполне можно обойтись. Разумеется, на качестве приема это сказывается самым положительным образом. Жаль, что пользователи с кабельным телевидением такой возможности будут лишены.

Пульт ДУ

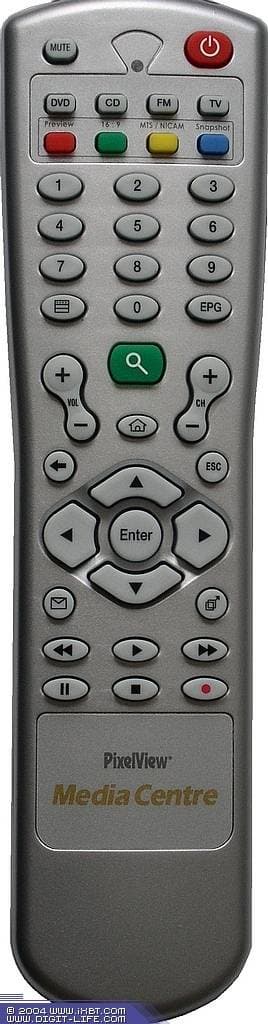

Размер и расположение кнопок на пульте сразу вызывает ассоциации с системой от Remote Wonder от X10 Wirless Technology, Inc.

В отличие от Remote Wonder, в данном случае используется ИК-диапазон, да и общий подход к дистанционному управлению иной. Пульт лишен привязки к определенным программам, а его стандартные настройки удовлетворяют большинство потребностей. Но это еще не все.

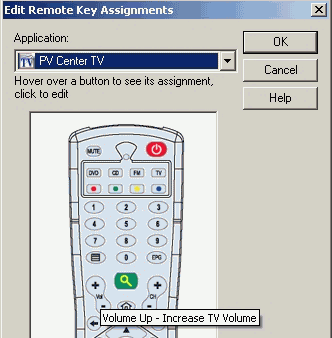

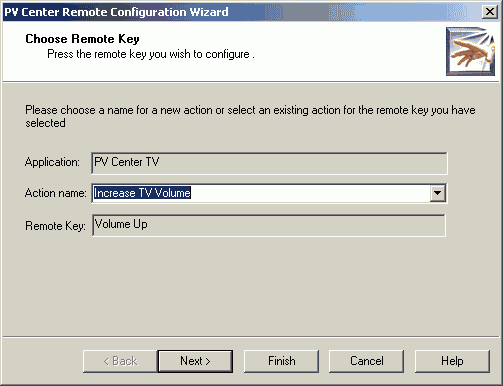

Выбрав любую кнопку,

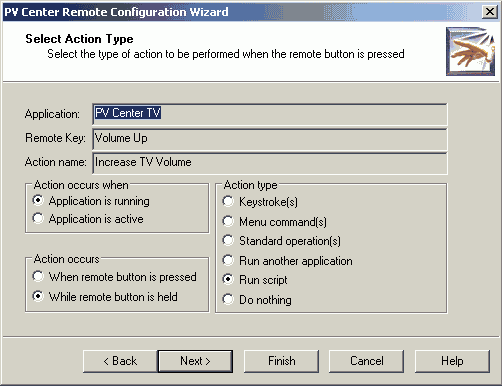

можно изменить ее функцию на одну из множества стандартных.

Если не останавливаться на этом, то открывающиеся далее возможности впечатляют. К примеру, работа функций при удержании кнопки или только в активном приложении в том же Remote Wonder отсутствуют.

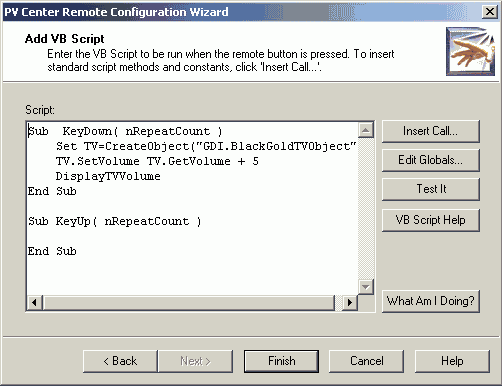

Мало того, пульт может использовать скрипты Visual Basic, открывая совсем уже нешуточный простор для творчества.

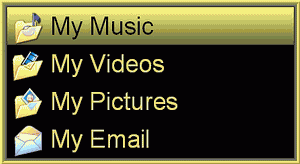

В завершение, отметим наличие своего графического интерфейса.

Технология eDrive

Использование Visual Basic позволило изящно организовать работу с электронной почтой.

Функция активируется в меню иконки программы дистанционного управления PV Center Remote Controller.

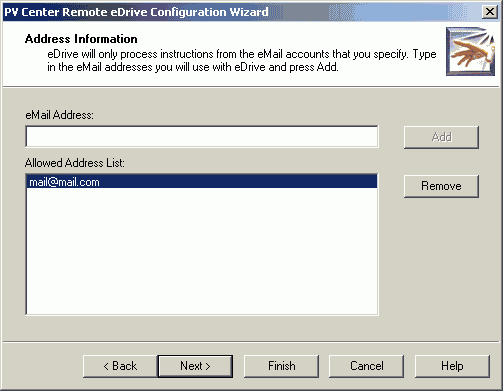

Настраивается все очень просто. Вводим адрес электронной почты,

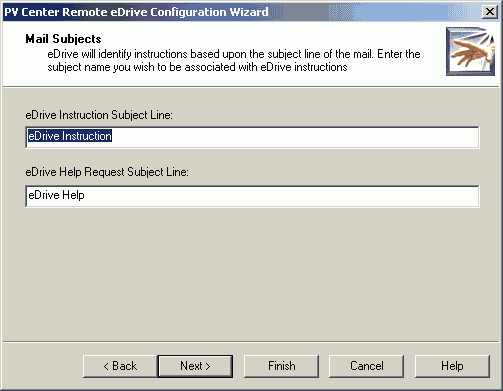

указываем тему сообщения для распознавания ее PV Center Remote Controller,

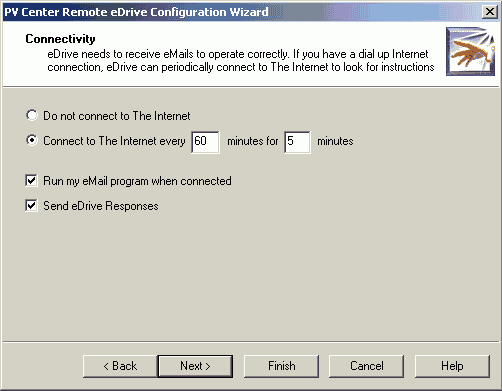

и задаем периодичность подключения и запуск почтового клиента.

Теперь программа будет обрабатывать все скрипты Visual Basic, содержащиеся в отправленных сообщениях с соответствующей темой. Да уж, в оригинальности разработчикам не откажешь.

Выводы

Плюсы

  • Отличное качество изображения и звука
  • 10-битный аналогово-цифровой преобразователь
  • Аппаратная поддержка MPEG-2
  • Поддержка BG/BH/DK/I/L/L'
  • Отсутствие помех и наводок
  • Работа FM-приемника с телевизионной антенной
  • Передача звука по шине PCI
  • Функция шумоподавления
  • Деинтерлейсинг
  • Timeshifting
  • Multi Channel Preview
  • eDrive и C.P.U-Cellular Phone United

Минусы

  • Отсутствие российской сетки вещания
  • Отсутствие ручной настройки системы цветности
  • Проблемы с изменением разрешения записи и захвата кадров
  • Проблемы с нормальной работой некоторых каналов при включенной опции Timeshift
  • Неудобные настройки параметров записи
  • Заметная временами полоса на изображении
  • Запись FM-программ только в wma с 96 Кбит/с
  • Отсутствие поддержки MPEG-4
  • Необходимость подключения к Интернету для активации программ

Безусловно, перед нами неоднозначный, но очень интересный продукт. Качественное изображение, превосходный звук и интересный пульт ДУ на одной чаше весов против досадных проблем интерфейса на другой. Впрочем, основные недостатки вполне могут быть исправлены. В этом случае, у PixelView PlayTV@P7000 есть все шансы стать для желающих приобрести качественный тюнер с аппаратной поддержкой MPEG-1/2 удачной покупкой.

Средняя текущая цена (количество предложений) PixelView PlayTV@P7000 в московской рознице: Н/Д(0)



Выражаем благодарность компании
«MERLION»
за предоставленный на тестирование тюнер





16 апреля 2004 Г.
