ЖК-монитор ASUS VW266H

ASUS VW266H — одна из старших 26″ моделей широкоформатных Full HD мониторов. В нём так же воплощены все технологии улучшения качества изображения ранее отработанные на предыдущих моделях. Посмотрим, какие ещё возможности предоставляет эта модель.

Side

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

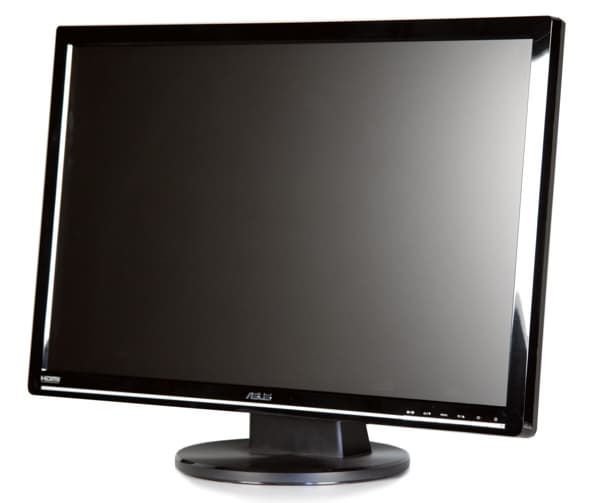

Дизайн монитора традиционен для мониторов ASUS серии VW разных размеров и комплектаций. Основные различия заключаются в дизайне деталей и конструктивных элементах, которых продолжительное время придерживается конкретный производитель. Для этого монитора ASUS, как и многих соседних серий, характерна чёрная глянцевая рамка вокруг экрана и немного скруглённые углы. Разборная подставка — с круглым основанием, имеет глубоко ребристую внешнюю поверхность, как из-под резца токарного станка. Нижняя кромка «подчёркнута» металлизированной вставкой, включающей в себя кнопки управления.

Side

Поверхность экрана матовая, небликующая. На верхних и нижних поверхностях блока экрана находятся многочисленные вентиляционные решетки.

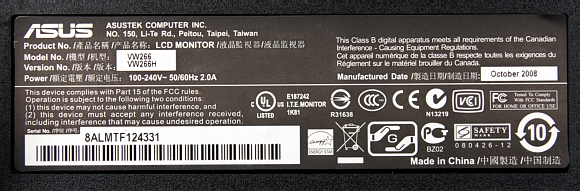

Шильдик на корпусе даёт некоторую информацию от производителя: имя модели, полученные сертификаты, страну производителя, на фабрике которой он собран и др.

Buttons

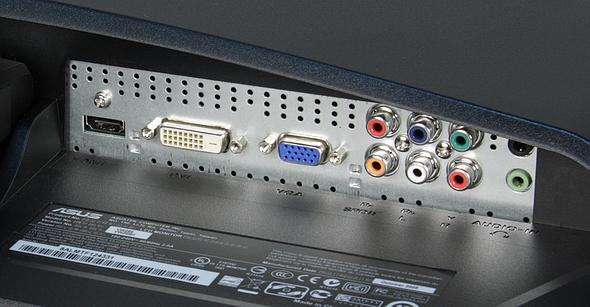

Интерфейсные разъемы и разъем питания расположены на нижнем торце прямоугольного утолщения на задней панели с разных сторон от подставки. Несильная стереоакустика замаскирована внутри корпуса ближе к верхним отверстиям вентиляции. Миниатюрные динамики, работающие сквозь корпус и узкую решётку, хорошо функционируют как источник контрольных звуков, но не так как хотелось бы для прослушивания музыки.

Connectors

В конструкции корпуса, в основном, использован тонкий и лёгкий пластик, что сделало монитор заметно лёгким для такого размера матрицы. Облегчённая подставка проста и компактна, состоит из стойки и основания, жёстко стыкуемых вместе. Основание выполнено целиком из пластика и имеет внутри развитую сеть рёбер жёсткости. Подставка не имеет шарнира для разворотов монитора в стороны. Но благодаря небольшому весу и использованию в основании опорных вставок из скользкого резиноподобного пластика монитор довольно легко смещать и поворачивать без отрыва от поверхности стола. Имеющийся в подставке единственный горизонтальный шарнир позволяет наклонять блок экрана немного вперед (на 5°) и назад (на 20°). При манипуляциях с монитором ощущается заметная упругость и не очень высокая жесткость конструкции, что объясняется использованием облегчённых пластиков и минимума металла. Впрочем, прочности вполне достаточно при бережной эксплуатации монитора. Монитор стоит устойчиво.

StandStand Stand

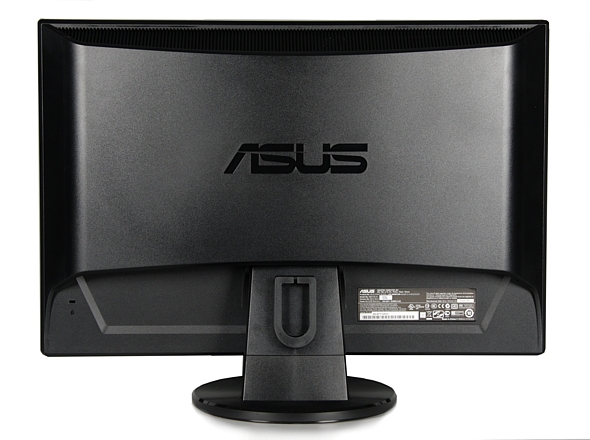

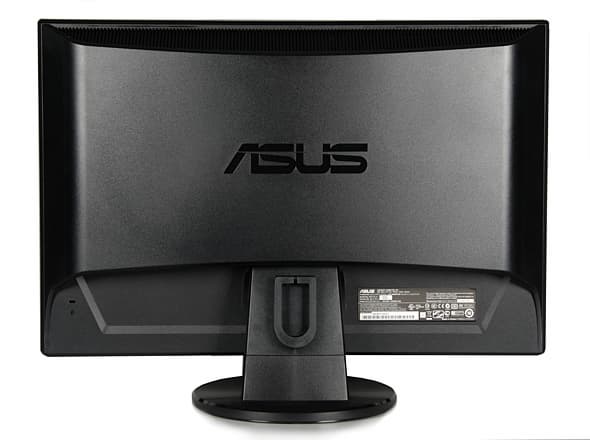

Скоба для укладки кабелей на тыльной стороне подставки — полезное приспособление для удобной и бережной эксплуатации монитора.

Rear

При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм), сняв декоративную заднюю панель.

Коммутация

Монитор оснащен аналоговыми VGA и компонентным YPbPr входом, цифровыми DVI-D и HDMI интерфейсами, поддерживающими HDCP. Выбор видеовхода осуществляется кнопкой на передней панели монитора. При длительном нажатии на кнопку S запускается автоподстройка под параметры VGA-сигнала, но есть и ручная подстройка. При выборе компонентного входа YPbPr активируется аудиовход Л/П на RCA коннекторах. Линейный аудиовход стерео (3,5 мм Mini Jack) активируется при использовании компьютерных видеовходов VGA и DVI. Имеется также цифровой выход SPDIF и вход на наушники (3,5 мм Mini Jack). Добавленные видео и аудиоинтерфейсы расширяют возможности монитора по подключениям. Монитор одновременно можно подключить к нескольким источникам видео со своим выходом звука и выбирать один из них в меню монитора. При этом звук с активного входа будет направлен для воспроизведения по выходу для наушников (и по SPDIF от HDMI входа) например в единый звуковой центр со своей акустикой. Управляться с коммутацией стало более удобно. Коммуникация DDC/CI отключается в меню.

Меню и управление

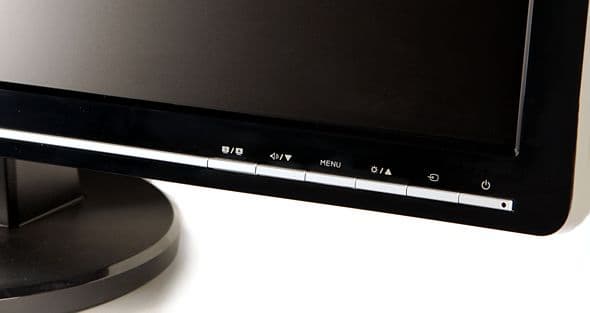

Для навигации по меню используются 5 кнопок, 6-я правая — кнопка питания. Структура трёхуровневая, достаточно простая. Набор настроек типовой, остановимся лишь на особенностях. Вход в меню и последующие шаги выбора — кнопкой MENU. Выход из режима изменения параметра и каждый шаг назад до выхода из меню — кнопка S/А. Длительное нажатие на S/А кнопку запустит автоподстройку изображения при VGA подключении. Перемещение по строкам меню и изменение выбранного параметра — другая пара кнопок громкость/< и яркость/>. Их другая функция при первом нажатии — это управление громкостью и яркостью. Первое и последующие нажатия кнопки S/А позволит последовательно перебирать режимы улучшениями изображения SPLENDID — фирменная технология от ASUS для улучшения восприятия изображений, имеющих свою специфику. Производитель постарался оптимизировать настройки гаммы, яркости, насыщенности, определив для этого 4 режима. Пятый «Стандартный режим» имеет обычный набор настроек параметров изображения, доступных пользователю. Тоже самое можно сделать прямым выбором, войдя в первый пункт основного меню (снимки ниже). Настройки каждого режима можно сбросить в исходное состояние. При использовании четырёх специальных режимов SPLENDIT (кроме стандартного) будет доступна для включения функция динамического контраста ASCR. Непрерывно корректируя воспроизводимое изображение, режим ASCR может значительно улучшить баланс параметров яркости, контрастности, гаммы, обрабатывая входной сигнал уже в диапазоне контрастностей 20000:1.

OSD OSD

Настройки изображения доступны избирательно. В режиме DVI доступны только яркость, контрастность. В режиме VGA добавляются настройки «положение» и «фокусировка».

OSD OSD
OSD

Также предложено на выбор несколько режимов предустановок цвета. Режим sRGB даёт цветовую температуру близкую к 6500К. Пользовательский режим позволит самому настроить цветовой баланс и откорректировать оттенок тёплых тонов (кожи или «оболочки», как в данном переводе меню).

Назначение следующих пунктов меню понятно из ярлычков.

OSD OSD

«Формат экрана» позволит выбирать из режимов: 4:3, «Полный» (16:10) с растяжением/сужением несовпадающего формата изображения и 1:1 (точка в точку). Перевод меню на русский язык в целом адекватный. Шрифт меню читаемый, слегка неровный. Регулируется положение меню на экране и тайм-аут автоматического выхода из меню (до 120 сек).


Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение как минимум до 1920×1200 пикселей. В режиме 1920×1200 как при DVI-, так и при VGA-подключении четко различаются черно-белые полоски через один пиксель, артефактов нет. Белое поле равномерное. На шкале серого при ЯРКОСТЬ = 100% и КОНТРАСТ = 80% удаётся получить наилучшие различия оттенков — от 0 в тенях и до 255 в светах. При увеличении параметра КОНТРАСТ пропадают градации в светах, при уменьшении параметра ЯРКОСТЬ пропадают градации в чёрном.

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддержка монитором протокола защиты HDCP делает возможным такое подключение для просмотра фильмов в высоком разрешении. На изображениях тестовых таблиц тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости максимальны для сигналов 576/480i/p, 720p и для 1080i/p. Сигнал Full HD при 24 кадр/с принимается. Принимаются также сигналы с кадровой частотой в 50 Гц, характерные для источников видео в формате PAL. В случае чересстрочных режимов картинка выводится по полям, при этом наблюдается некоторое мерцание горизонтальных линий. Во всех режимах качество интерполяции (если она есть) к разрешению матрицы не очень высокое — есть незначительные артефакты и ступеньки на границах объектов.

YPbPr-компонентное подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300, поддерживаются те же режимы, что и при HDMI подключении. Картинка четкая, но имеет лёгкую сглаженность между соседними пикселями, цвета правильные. Тонкие градации оттенков различаются, как в тенях, так и в светах.

Установка в меню монитора режима формата изображения 1:1 (точка в точку) позволит без искажений просматривать сигналы Full HD (1920×1080). При этом неиспользуемая часть экрана, сверху и снизу (по 60 пикселей) останется чёрного цвета.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К. Значения настроек монитора: КОНТРАСТ = 80%, ЯРКОСТЬ = 100% (подобраны, исходя из наибольшего количества отображаемых градаций на шкале серого), установлен профиль 6500К. В таблице приведены: яркость белого поля, цветовая температура на участках шкалы серого и отклонение от оптимального значения (delta uv).

Яркость белого поля, кд/м²Цветовая температура на различных участках шкалы серого, K (delta uv)
25%*50%75%100%
262,6 17050 (0,478)13600 (0,083)11300 (0,617)6520 (0,288)
* 0% — черный, 100% — белый.

Установленный на заводе профиль стандартного режима имеет значительные отклонения от 6500К по синему цвету (левый график). Цветовыми настройками монитора удаётся существенно сбалансировать тон (правый график), но при этом снижается общая яркость до 180 кд/м².

Curve Curve

Из четырех предустановленных цветовых режимов монитора наиболее близким к 6500 К является sRGB. Но и в этом случае цветовая температура близкая к 6500 К, достигается при той же величине потери яркости. К сожалению, не удаётся получить безупречного баланса белого одновременно во всём диапазоне градаций.

Цветовой охват скорректированного профиля почти соответствует стандартному sRGB и немного меньше в синей, зелёной части спектра.

Gamut

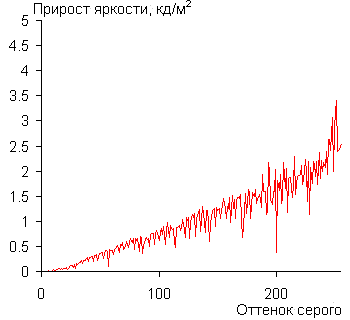

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256

Тенденция прироста яркости равномерна, что хорошо сказывается на различимости соседних оттенков. Аппроксимация полученной гамма-кривой дала значение показателя 2,17, что практически соответствует стандартному значению 2,2.

Измерение равномерности черного и белого полей и яркости

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Подключение — DVI, ЯРКОСТЬ = 100%, КОНТРАСТ = 80%.

В таблице приведены средние значения, минимальные и максимальные отклонения от средних значений.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,3 кд/м²-12,920,5
Яркость белого поля262,6 кд/м²-12,115,7
Контрастность842:1-4,01,6

Контрастность хорошая, близкая к заявленной. Равномерность контрастности черного и белого поля удовлетворительная для мониторов с TN матрицами. В стандартном режиме без цветовой коррекции при ЯРКОСТЬ = 100%, КОНТРАСТ = 100% яркость в центре экрана составила 280  кд/м², что на 8,4% не дотягивает до заявленных производителем 300  кд/м². Яркость белого поля в центре экрана определялась с помощью колориметра GretagMacbeth Eye-One Display LT.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Измерения были выполнены для режима без разгона матрицы и с включённым режимом разгона матрицы Over Drive на максимум 100%. Этот режим, по заявлению производителя, предназначен для получения минимального времени отклика при переходах от серого к серому.

Время отклика при переходе черный-белый-черный (ч-б-ч):

Значение настроек % Время, мс
включениявыключениясумма
Я = 100, К = 801,13,64,7
Я = 100, К = 80 «OverDrive»3,65,69,2
Я = 100, К = 100 «OverDrive»3,65,59,1

Примечание: ЯЯРКОСТЬ, ККОНТРАСТ.

Минимальное время перехода ч-б-ч 4,7 мс получено, как ни странно, при выключенном режиме ускорения матрицы, причём оно не сильно зависит от установок яркости, контрастности. Переходы между полутонами в этом режиме происходят медленно, достигая значений 26 мс.

В ускоренном режиме OverDrive происходит значительное (раза в три) сокращение времени перехода между полутонами (сумма туда/обратно — не более 12 мс, минимальное — 7,9 мс). Скорость перехода ч-б-ч несколько замедляется — 9,1 мс в сравнении с режимом без разгона — 4,7 мс. Происходит как бы общее выравнивание скорости переключений по всему диапазону градаций. (Графики вынесены в приложение.) Не удалось обнаружить режим, при котором заявленное производителем время отклика равно 2 мс (серый-серый). Но, матрица всё равно показывает высокую скорость, минимальные времена отклика 3-5 мс получены при переходах от серого с большей яркостью к серому с меньшей яркостью. Задержки вывода изображения относительно ЭЛТ-монитора почти нет — её величина около 0,2 мс. Монитор хорошо подходит для динамичных игр.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскостиВ горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскостиЧерное поле
По диагонали.

Контрастность.

Контрастность
Контрастность. Увеличенный фрагмент графика.

Уменьшение яркости белого поля на 50%:

НаправлениеУглы
Вертикальное30°/-37°
Горизонтальное45°/-45°
Диагональное38°/-37°

Отметим, что это типичное для TN+Film матриц уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении. При этом под углом зрения около 35° сверху и 40° снизу яркости соседних полутонов сливаются. Контрастность в диапазоне углов ±82° остаётся выше отметки 10:1.

Выводы

По совокупности характеристик монитор ASUS VW266Н — это универсальный, недорогой широкоформатный монитор, пригодный для типичной офисной работы, игр, просмотра фотографий и фильмов, а также для полупрофессиональной работы с графикой.

Достоинства:

  • Фирменная технология улучшения качества изображения SPLENDID, предустановленные цветовые режимы
  • Режим разгона матрицы OverDrive
  • Расширенный набор видеоаудиоинтерфейсов HDMI, YPbPr, SPDIF
  • Поддержка HDCP
  • Аккуратная и практичная конструкция
  • Небольшой вес для монитора такого размера

Особенности:

  • Простая конструкция подставки
  • Акустика скрыта глубоко внутри корпуса
  • Маркий глянцевый пластик передней панели как расплата за эффектный дизайн

Недостатки:

  • Невозможность достигнуть точного цветового баланса собственными настройками монитора без использования программной калибровки (возможно, эти свойства только данного экземпляра монитора)



Благодарим компанию «PIRIT»
за предоставленный на тестирование ЖК-монитор ASUS VW266H




14 июля 2009 Г.
