Обзор сплит-системы Vitek VT-2513

Бренд Vitek мы давно и хорошо знаем как производителя мелкой бытовой и кухонной техники, но совсем недавно под этой торговой маркой начался выпуск и крупных устройств: стиральных и посудомоечных машин, варочных панелей, микроволновых печей и кондиционеров. Расширение хорошо известного бренда в новую область всегда интересно, и мы не упускаем случая знакомить читателей с новинками рынка.

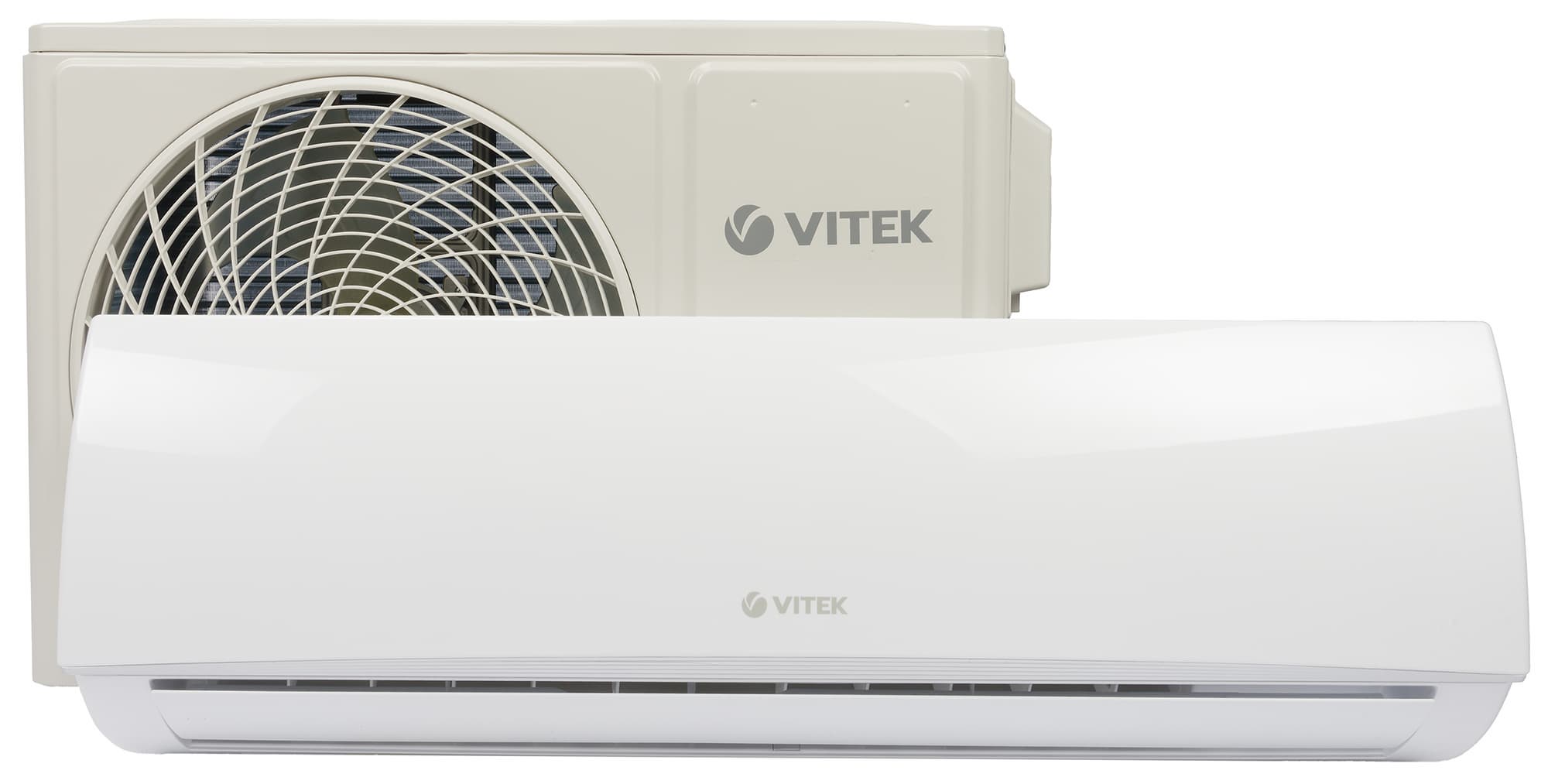

Сплит-система Vitek VT-2513, которую мы рассматриваем сегодня — это сравнительно недорогой кондиционер классической (on/off) конструкции. Он рекомендуется для помещений среднего (до 35 м²) размера и обладает производительностью 12 000 BTU.

Мы установим его в городской квартире, проверим в работе, оценим его достоинства и попробуем найти в нем недостатки.

Характеристики

^* Вопреки распространённому заблуждению, это не срок, через который устройство обязательно сломается. Однако по истечении этого срока производитель перестаёт нести какую-либо ответственность за его работоспособность и имеет право отказаться его ремонтировать, даже за плату.

Комплектация

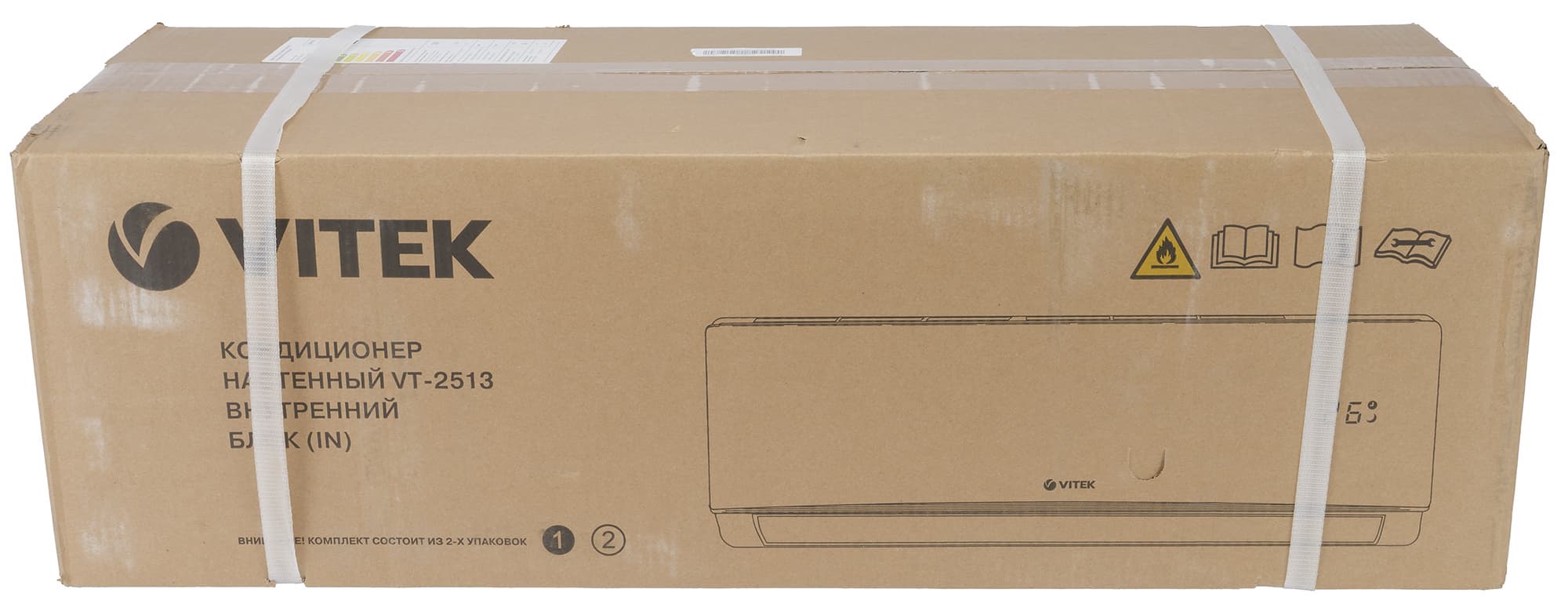

Как и все сплит-системы, Vitek VT-2513 поставляется в двух коробках: в одну, поменьше, упакован внутренний блок, во вторую — наружный.

Коробки оформлены в едином стиле, украшены логотипами производителя и векторными изображениями модулей.

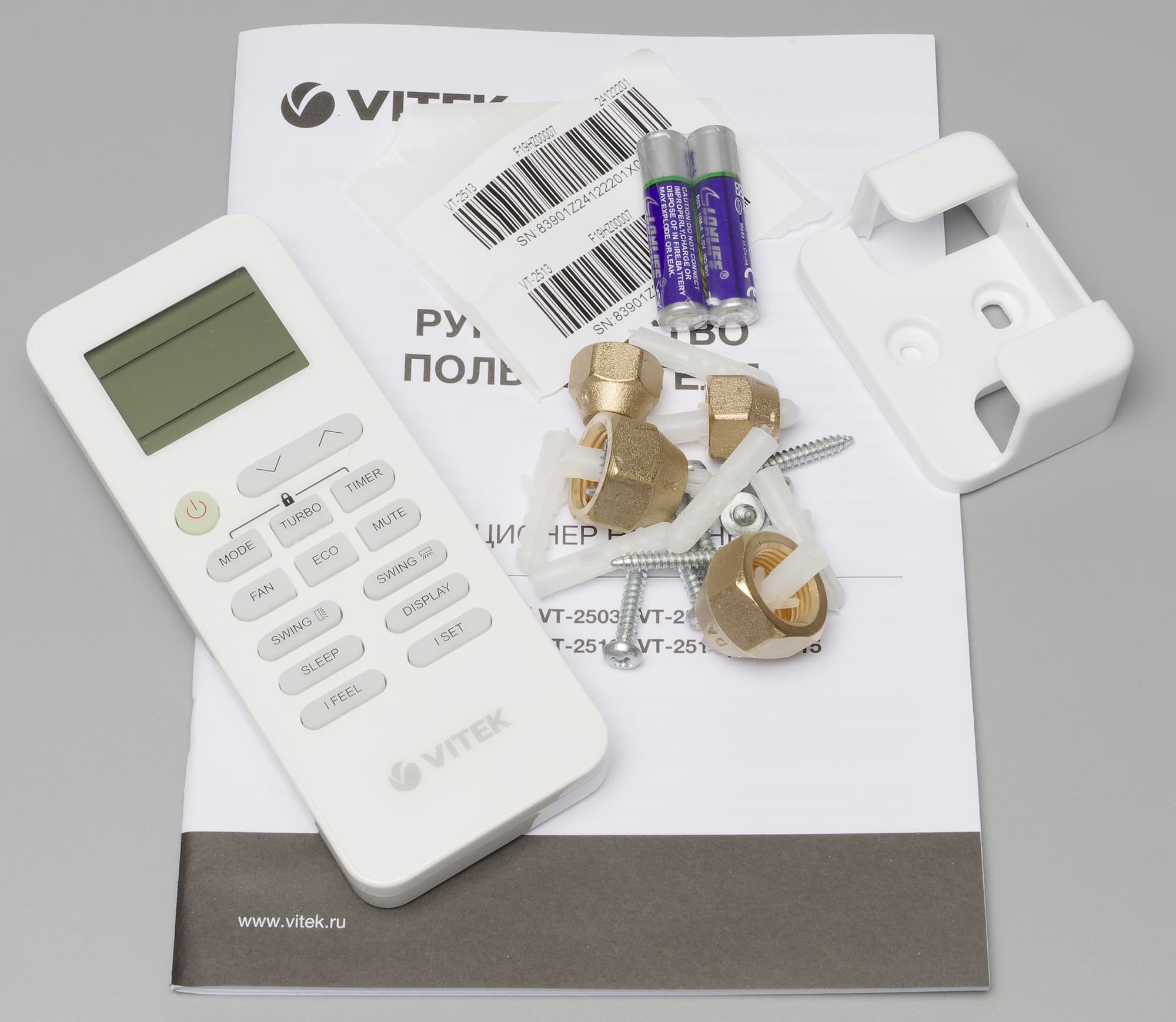

В первой коробке, помимо самого устройства, мы обнаружили:

• две пары конусных гаек для присоединения трассы
• пульт дистанционного управления с настенным креплением, комплектом батареек и упаковкой саморезов
• пару запасных наклеек с серийным номером
• руководство пользователя

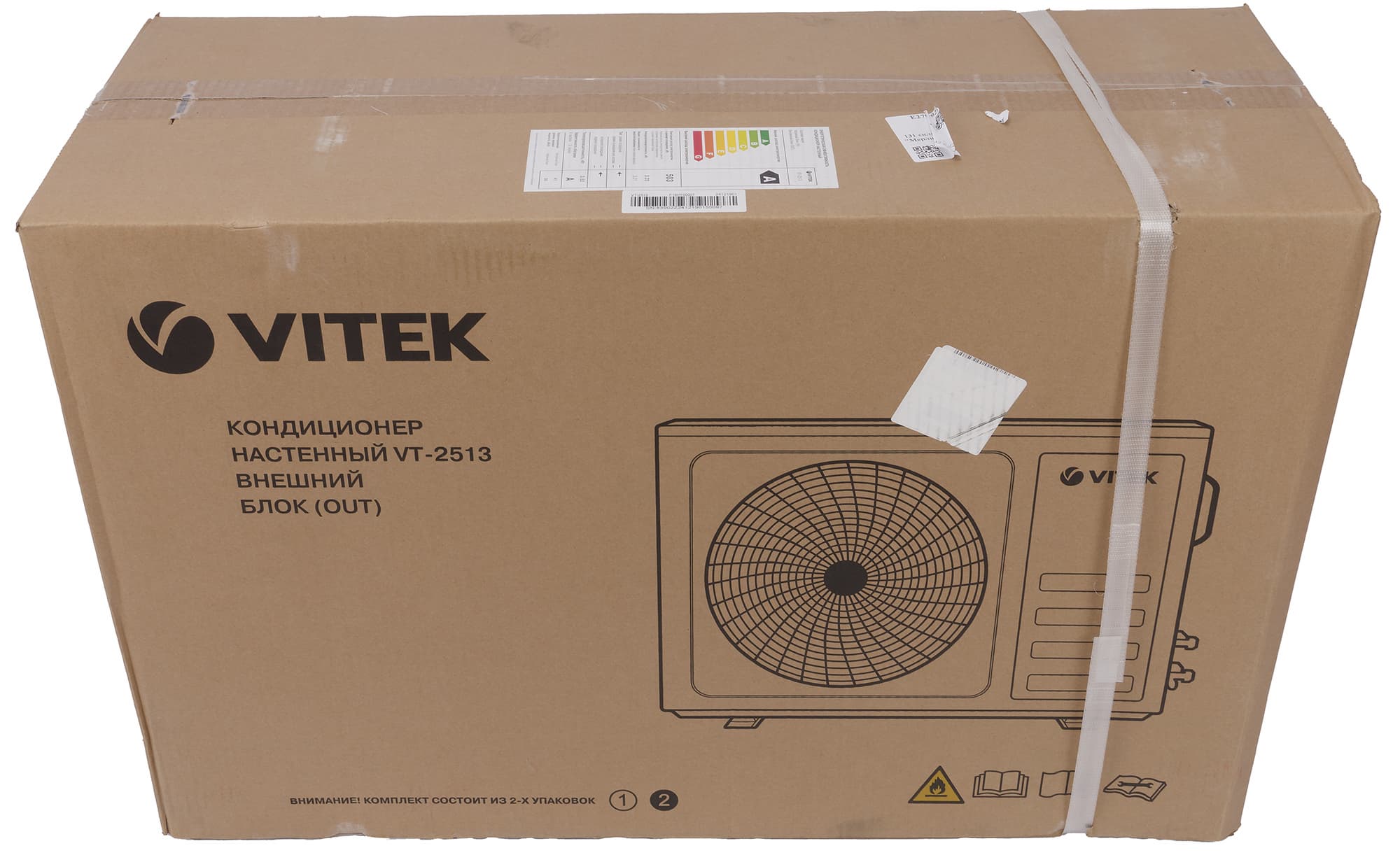

Коробку с наружным блоком производитель украсил наклейкой с информацией об энергоэффективности устройства.

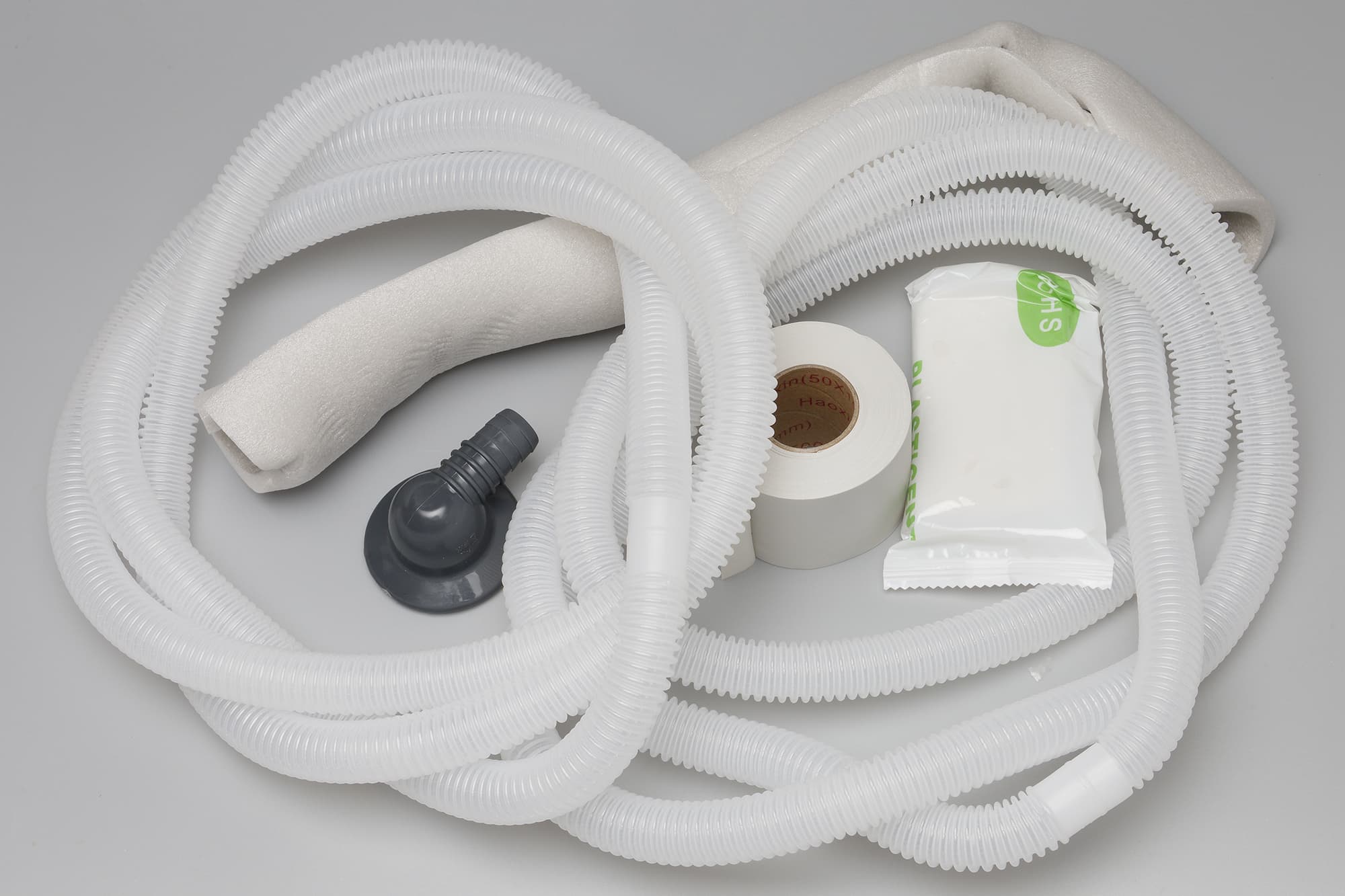

Вскрыв ее, внутри мы обнаружили:

• сам внешний блок

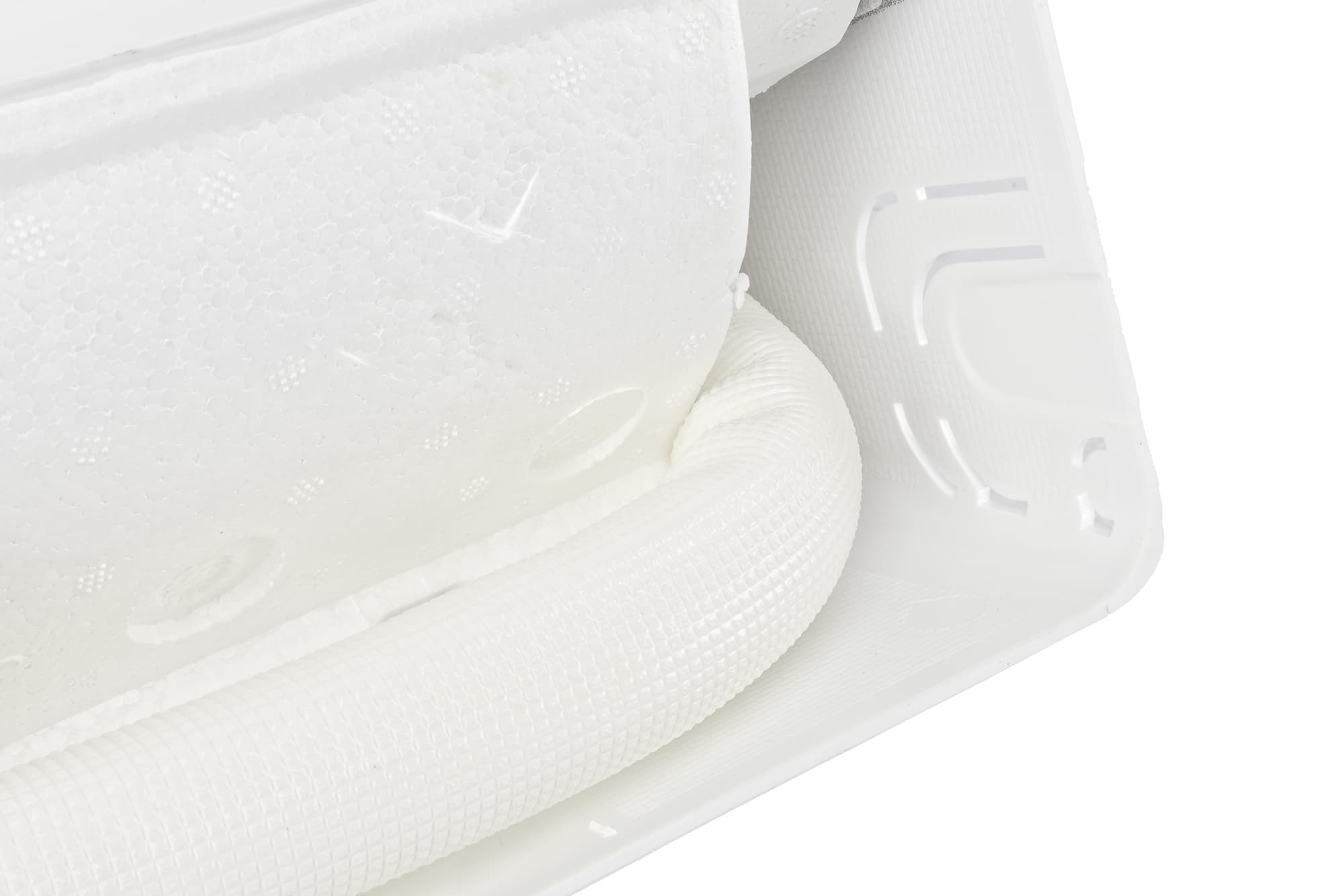

• трехметровый дренажный шланг
• патрубок для присоединения дренажа
• небольшой кусок теплоизоляционного материала
• упаковку герметика
• рулон тефлоновой ленты

Комплектация достаточна для стандартной инсталляции, дополнительно потребуется приобрести только силовой кабель и комплект метизов для монтажа внешнего блока.

На первый взгляд

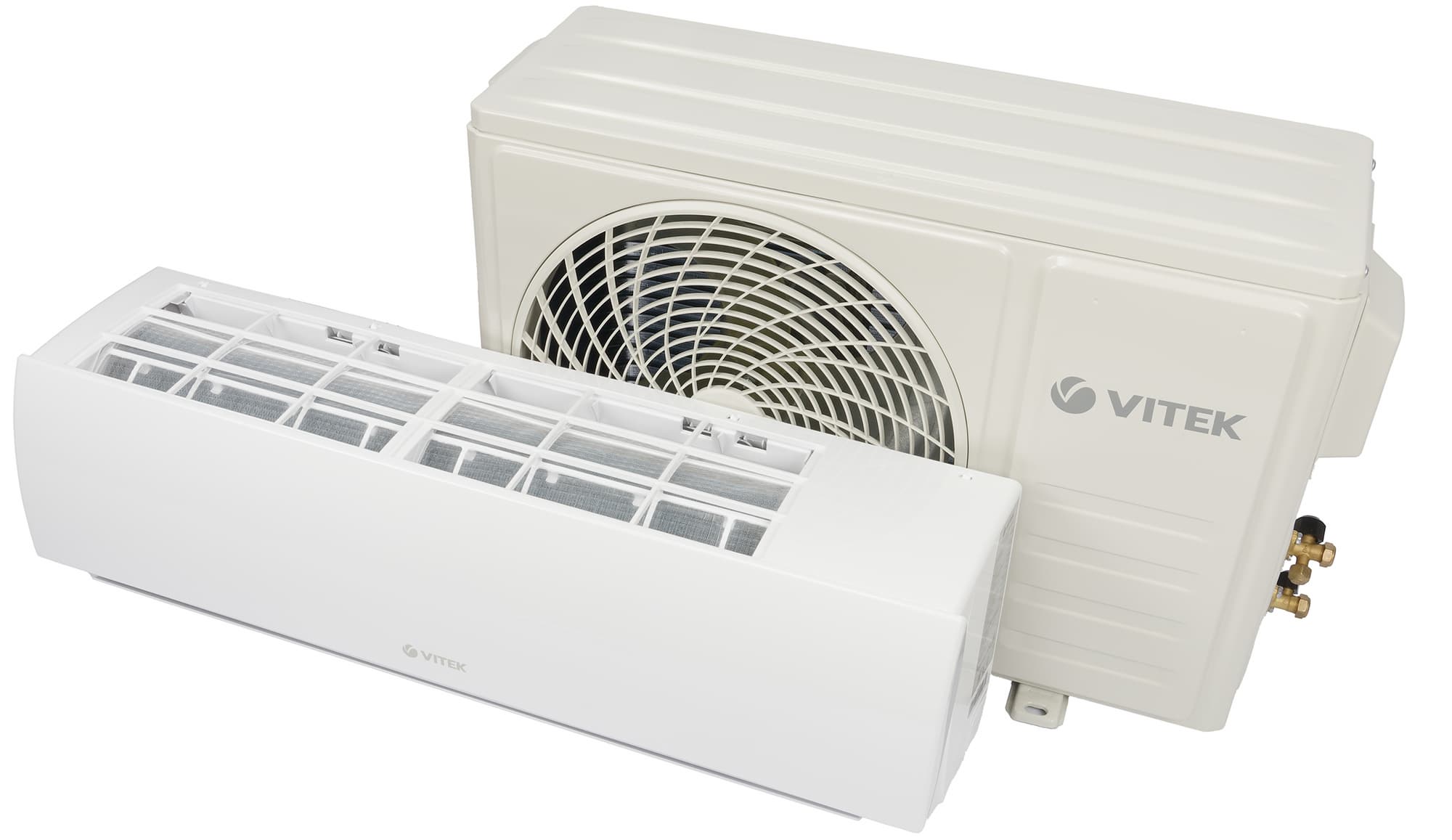

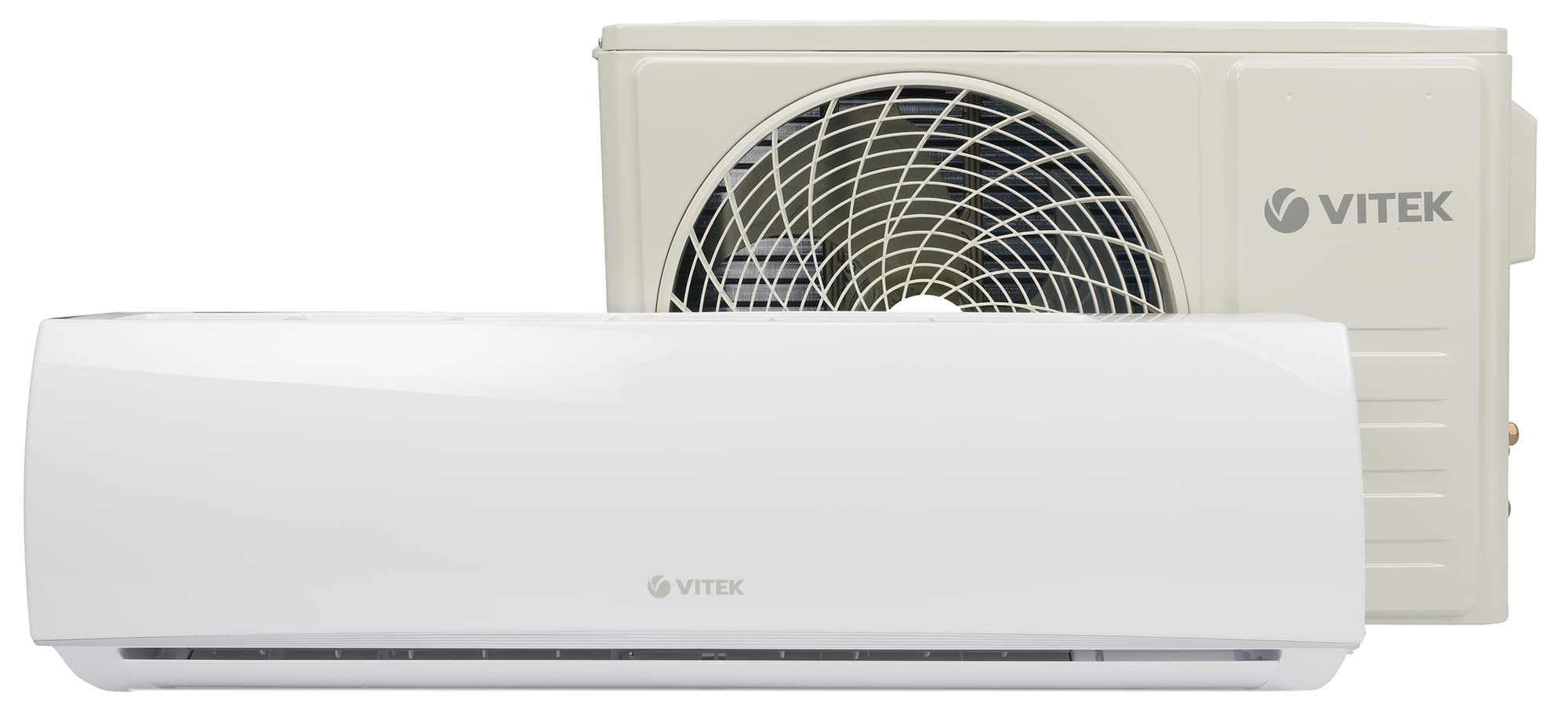

В новой линейке сплит-систем Vitek производитель предлагает несколько систем, различающихся мощностью и, соответственно, рекомендуемыми размерами помещения. Кондиционер VT-2513 — средняя модель с производительностью 12000 BTU, рассчитанная на площадь до 35 м².

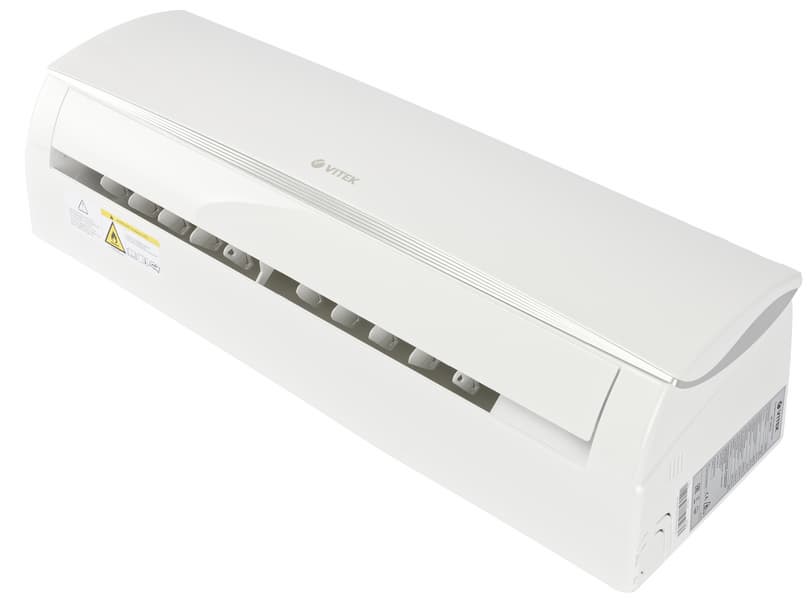

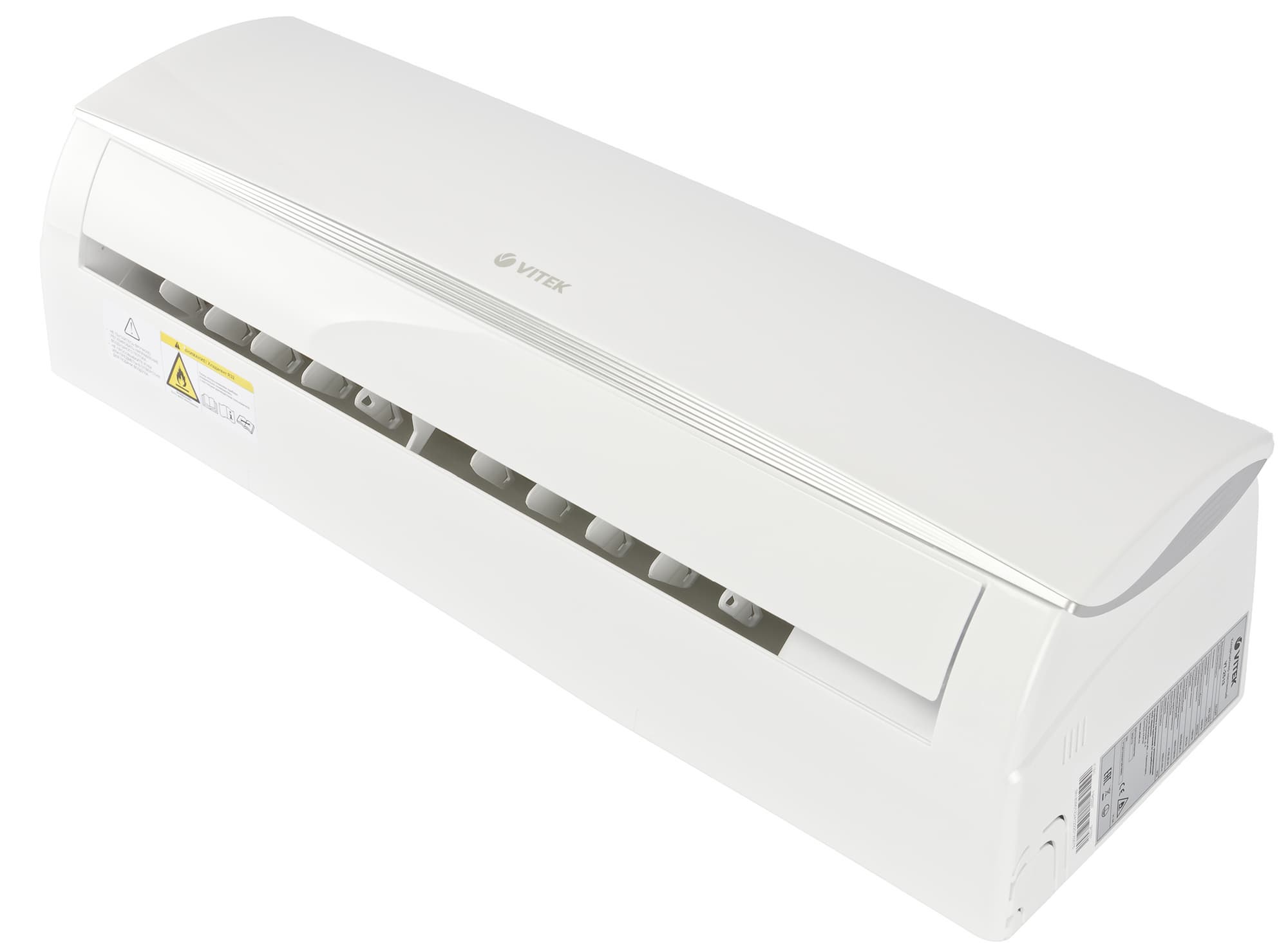

Внутренний блок VT-2513 in

При эксплуатации сплит-системы пользователь чаще видит внутренний блок, чем наружный, — с него мы и начнем.

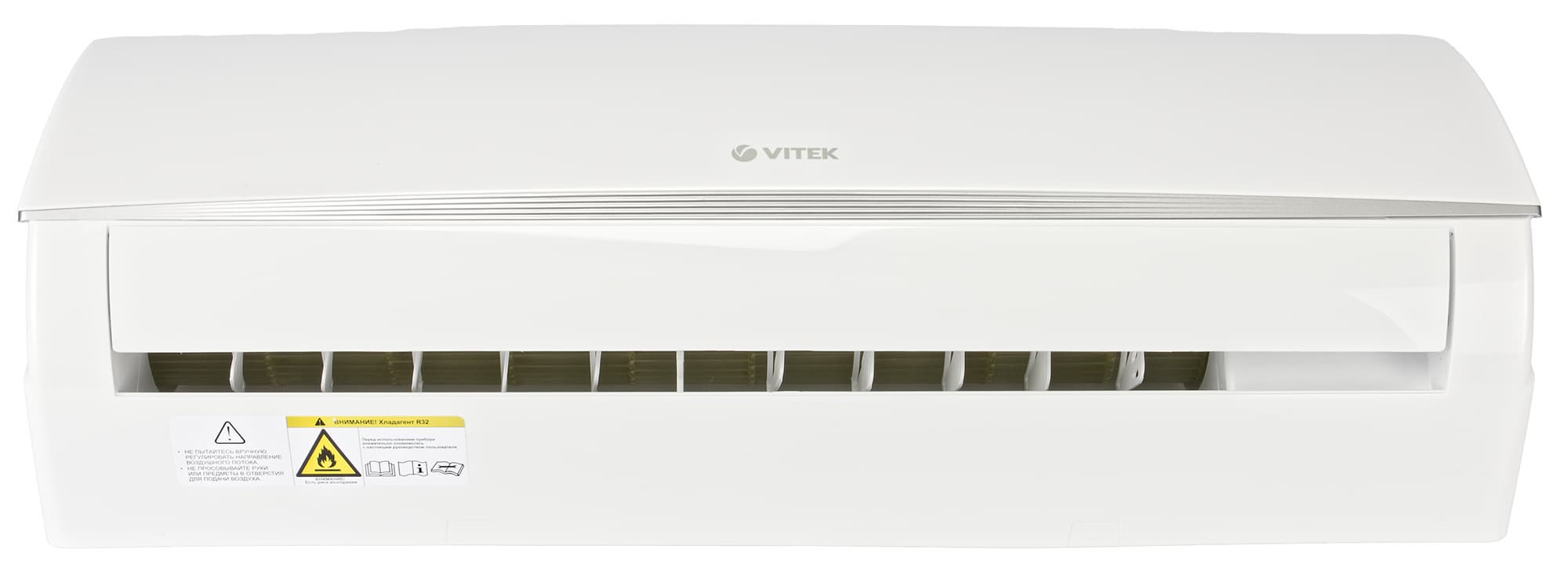

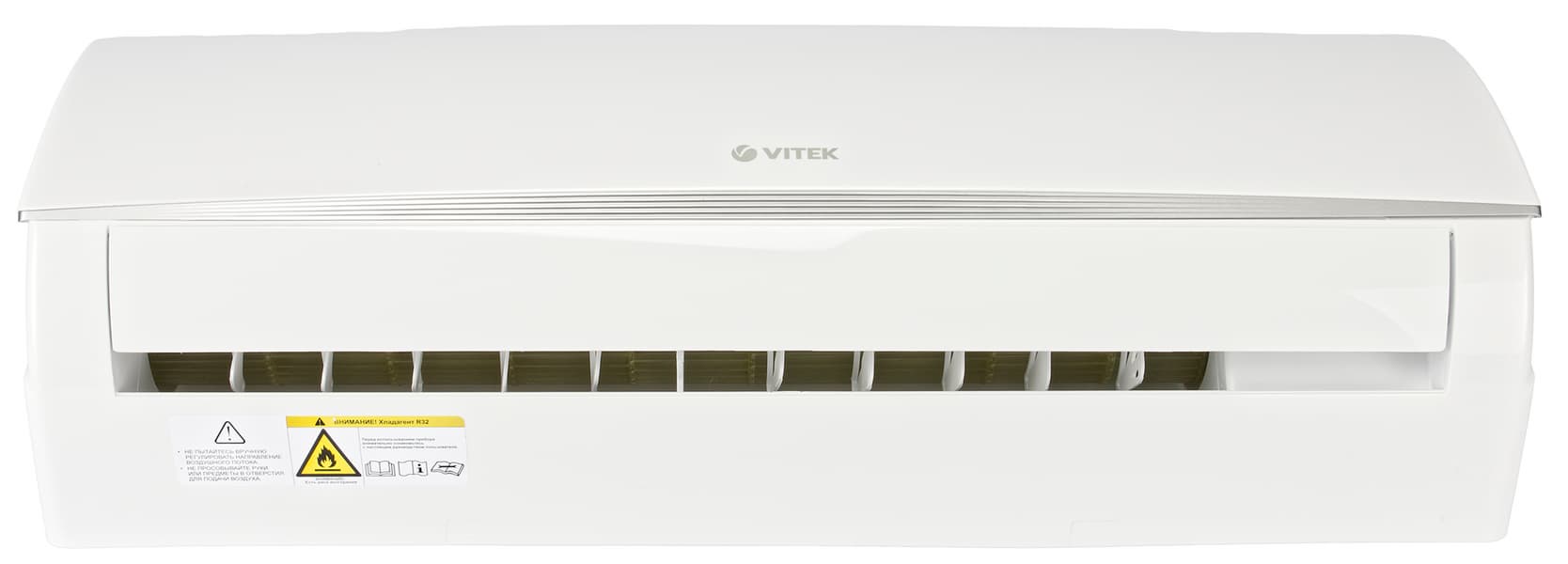

Корпус модуля выполнен из гладкого белого пластика и имеет форму параллелепипеда. На слегка выгнутой передней панели нанесен логотип производителя.

В правой части панели расположен светодиодный дисплей, невидимый на выключенном устройстве (мы рассмотрим его подробнее после установки). На правом боку производитель разместил наклейки с краткими техническими характеристиками прибора, информацией об изготовителе и серийным номером.

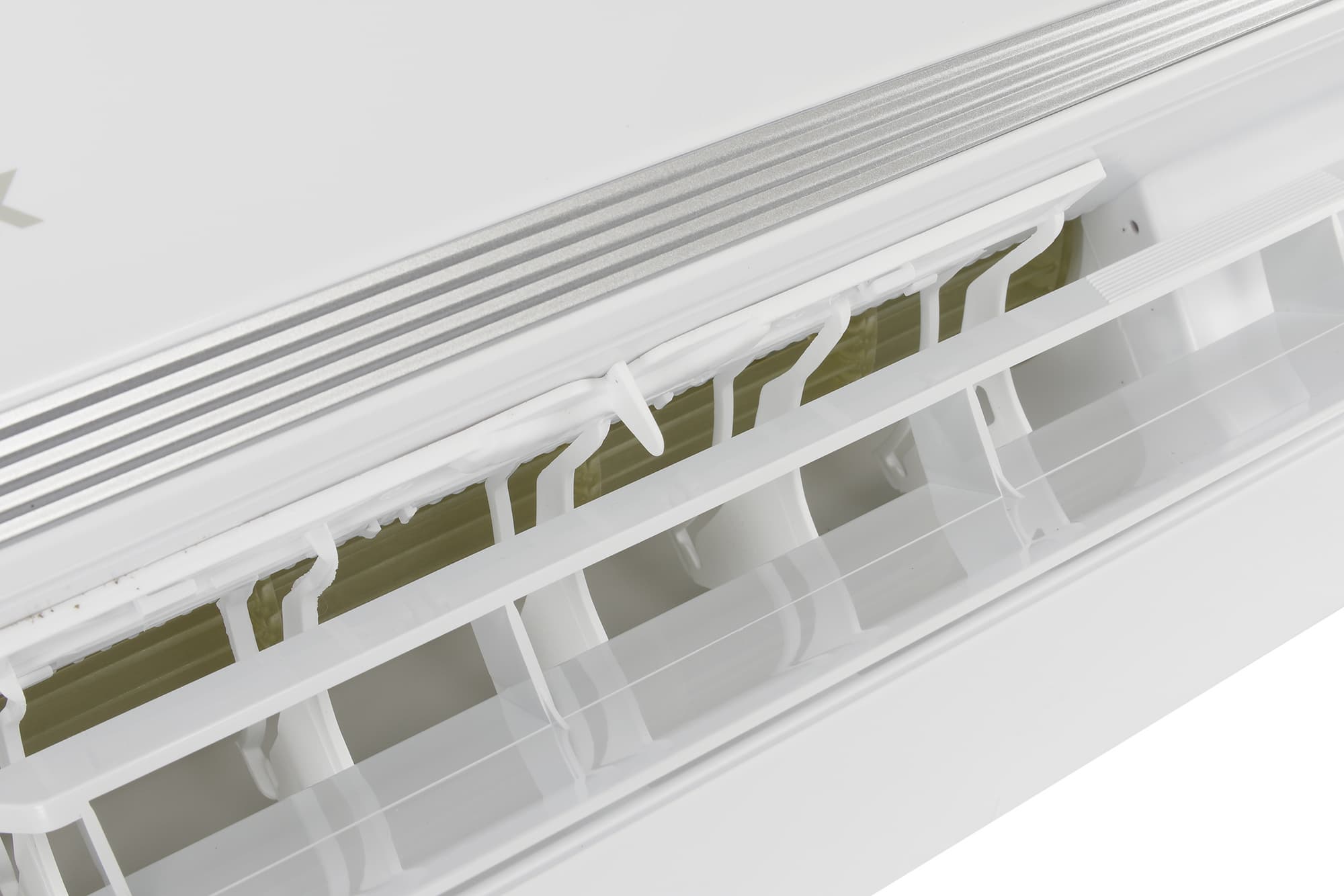

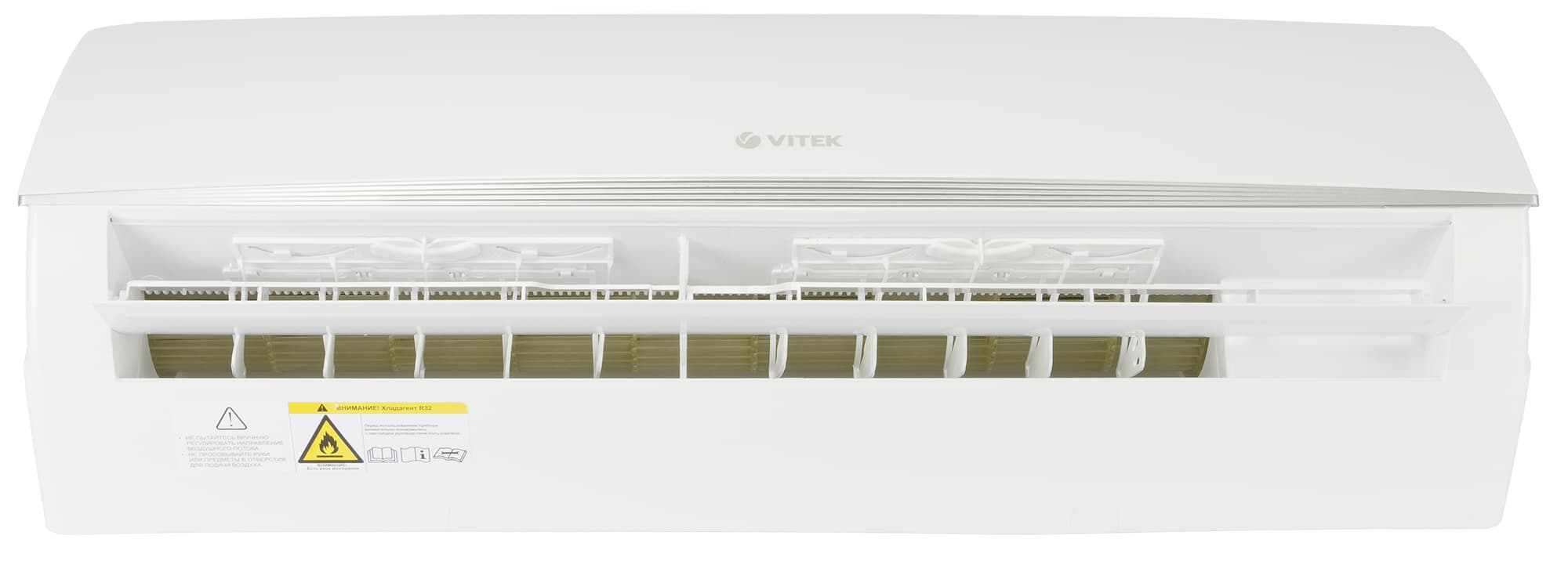

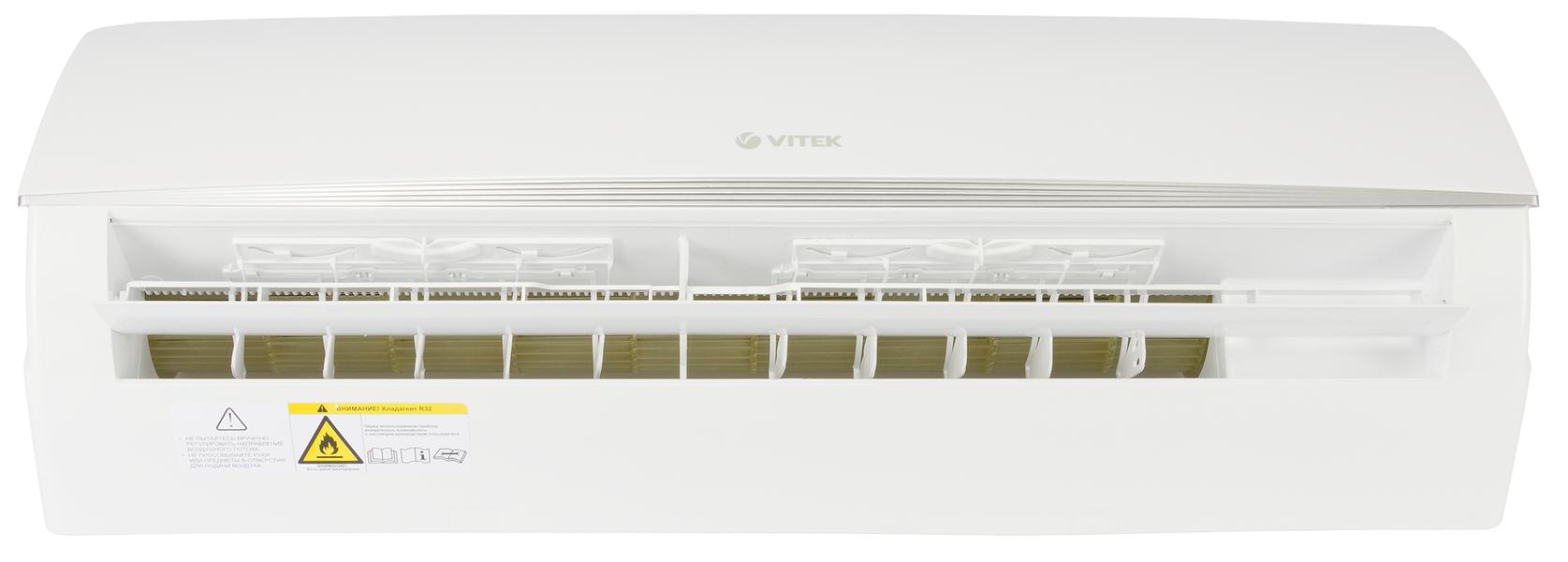

Регулировка потока воздуха в этой модели осуществляется в вертикальном и горизонтальном направлениях. Шторка в нижней части блока перемещается в пределах приблизительно 90°: выходящий из устройства воздух может быть направлен вертикально вниз, параллельно стене, горизонтально либо в любом промежуточном положении.

За горизонтальную регулировку отвечают жалюзи со ручным приводом: автоматического управления потоком воздуха в этой плоскости нет.

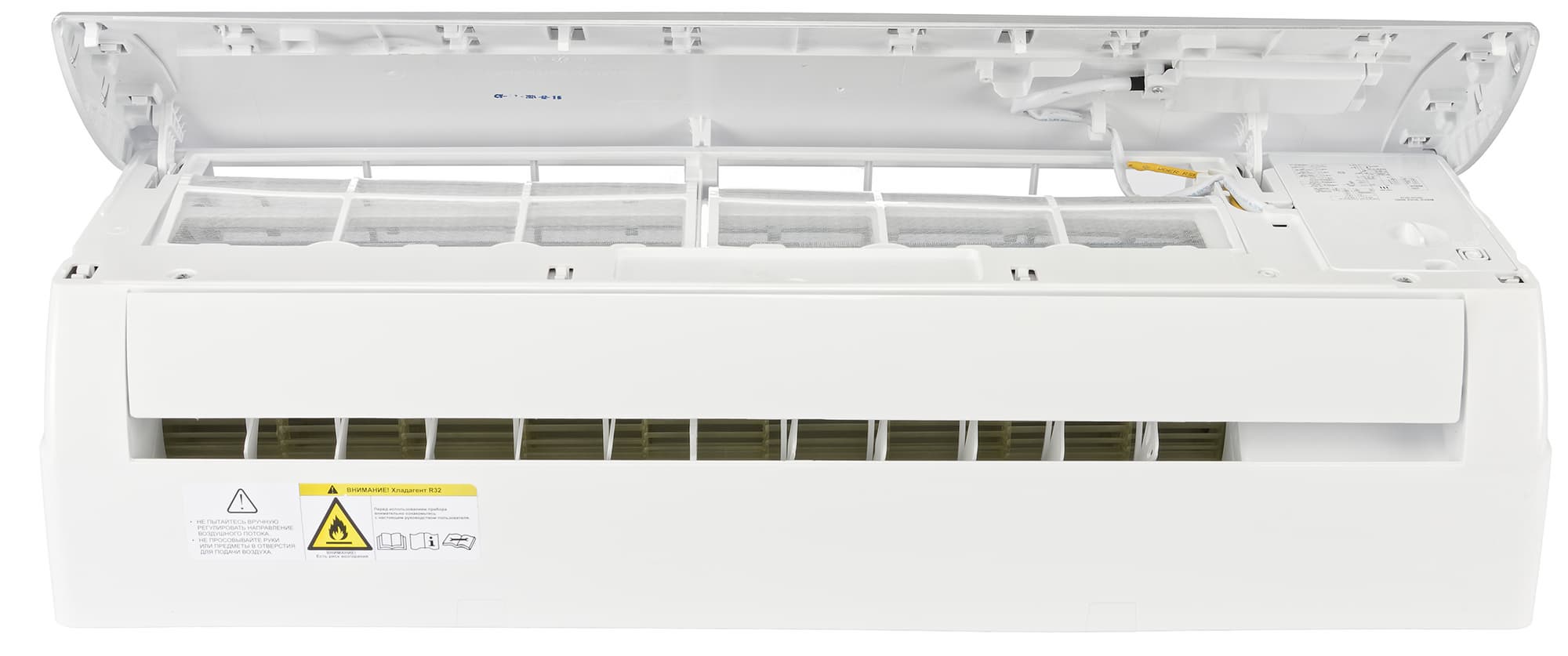

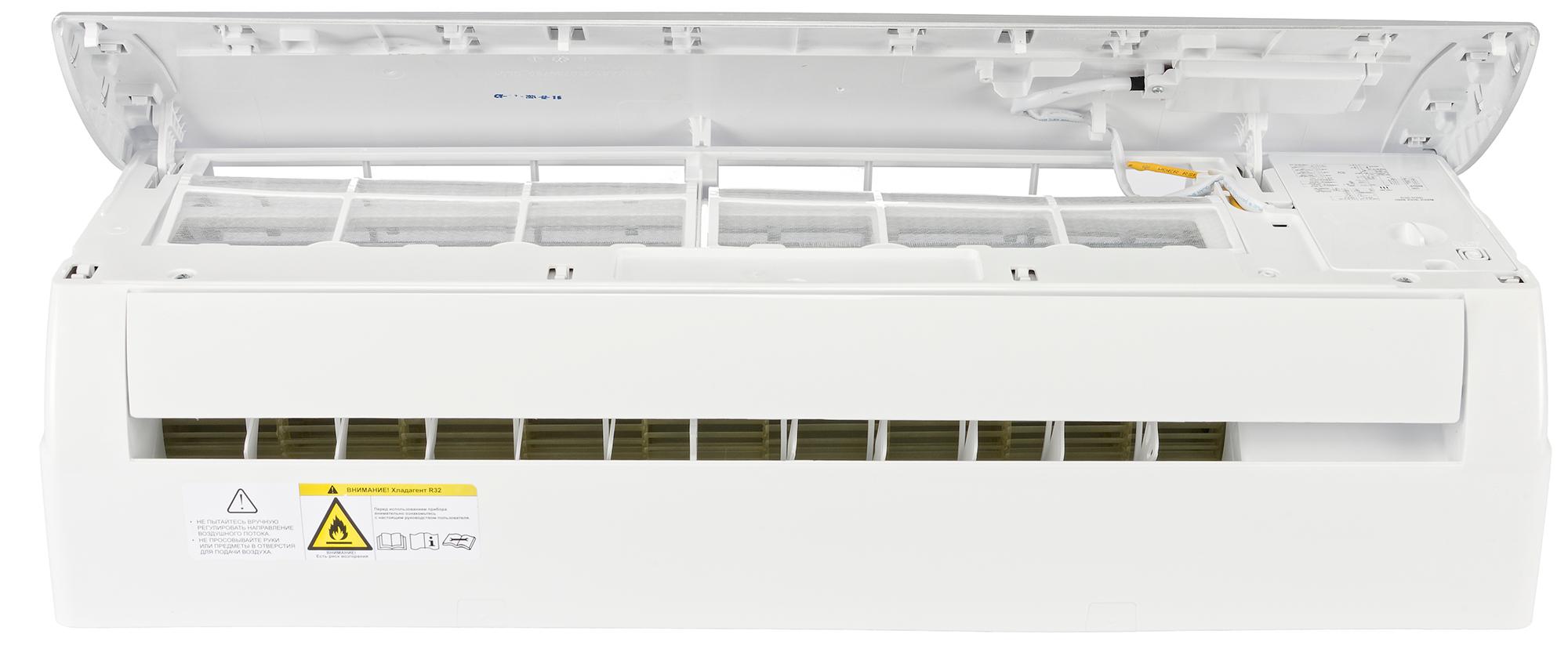

Передняя панель откидывается вверх и фиксируется в открытом положении: обслуживать устройство удобно и легко.

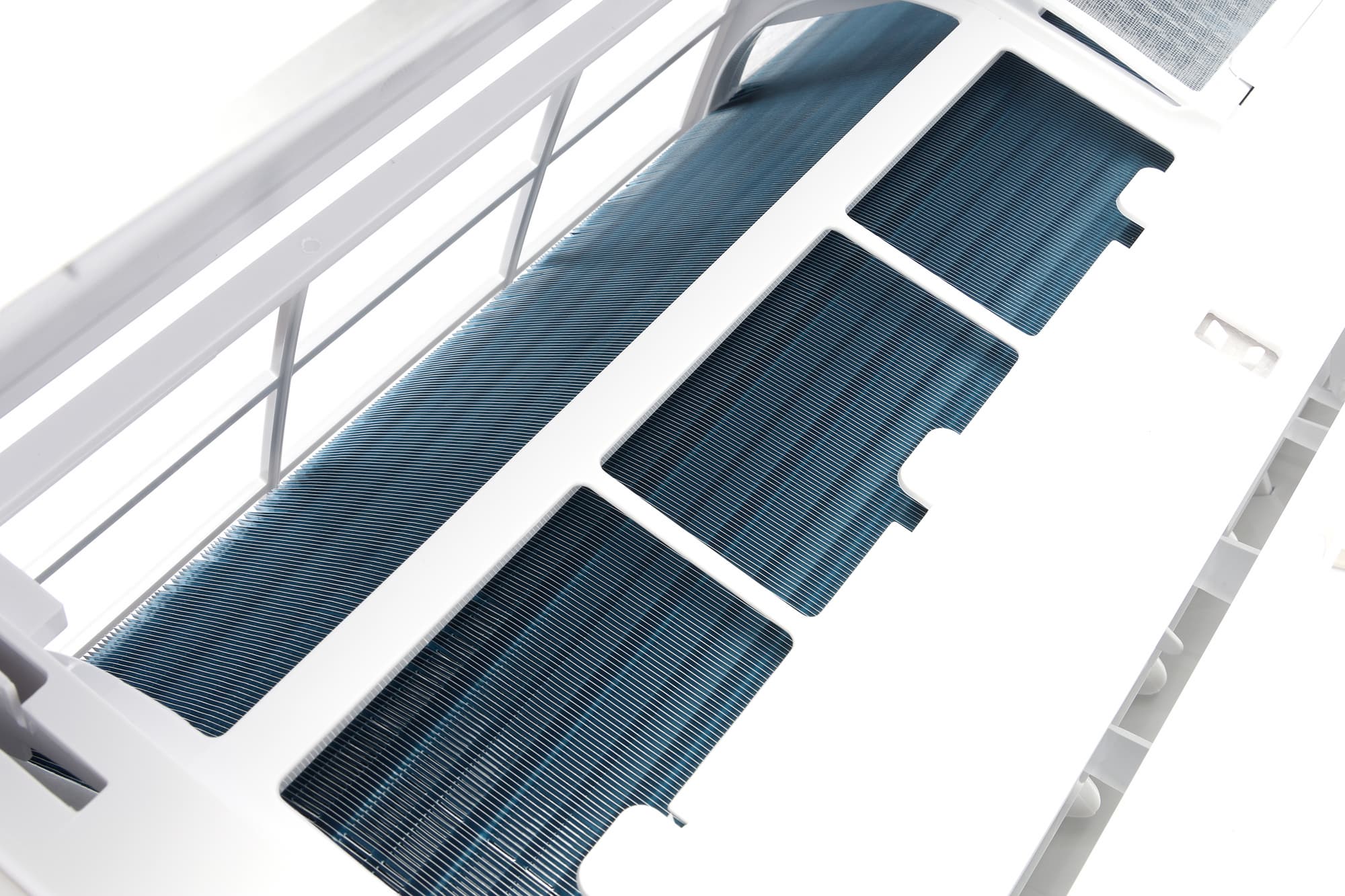

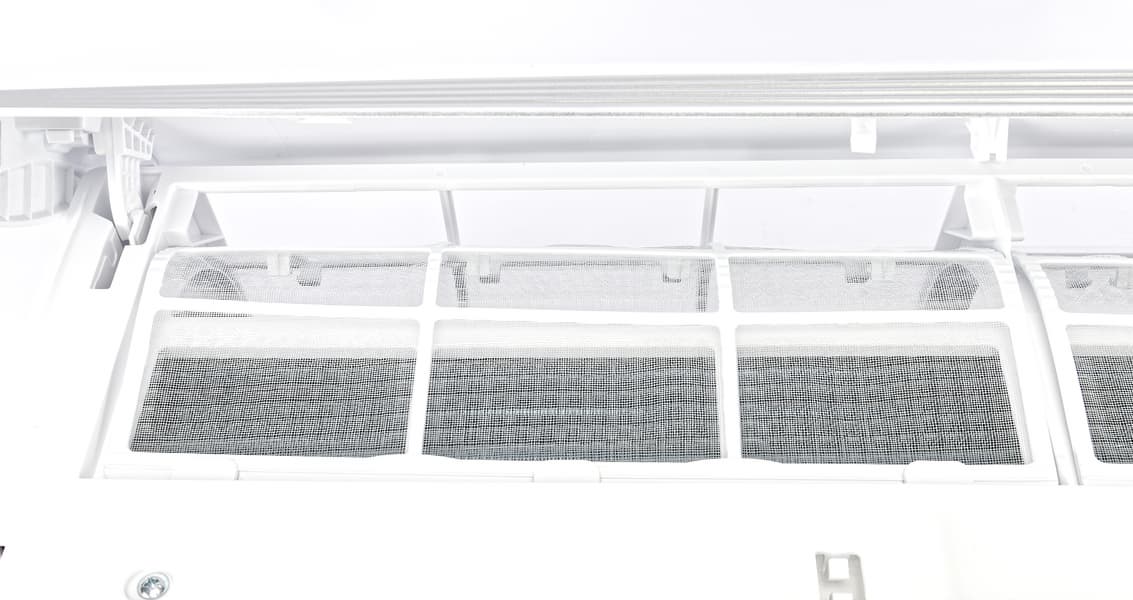

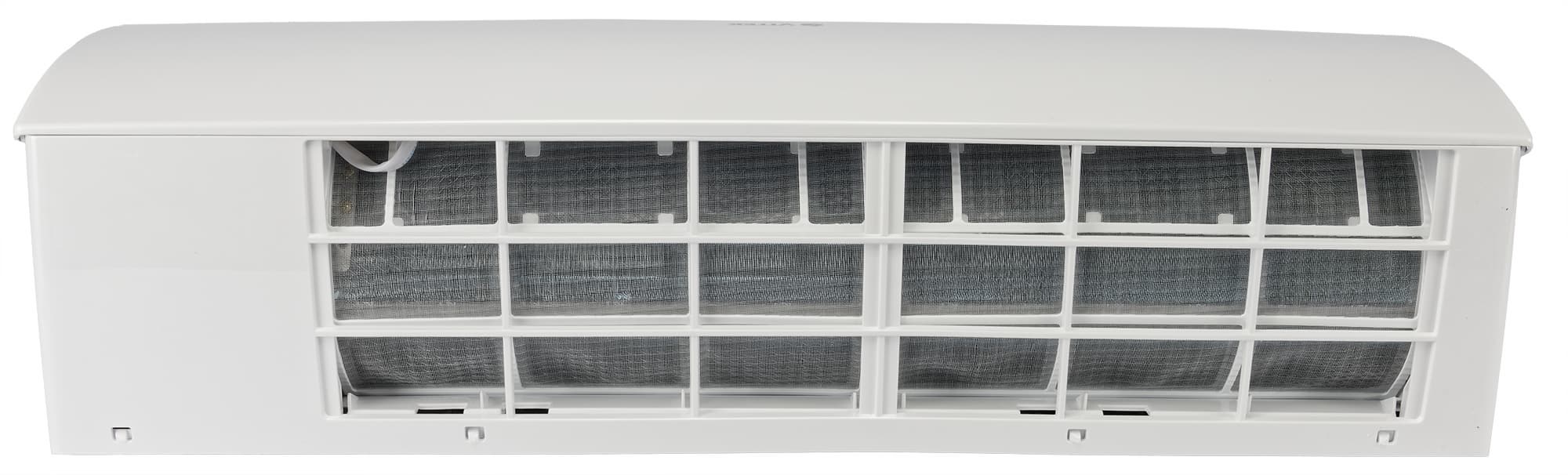

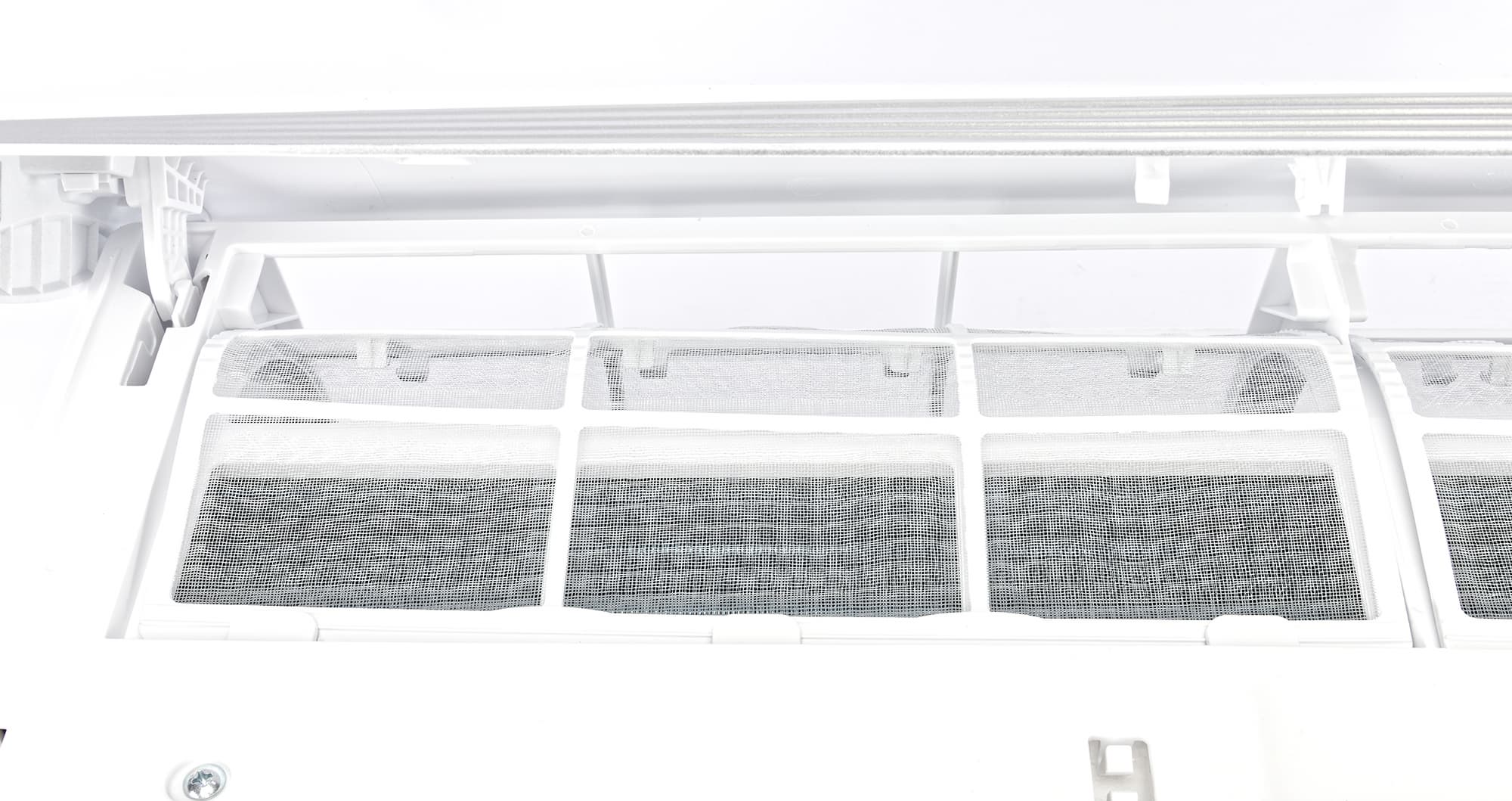

Решетки и трубки теплообменника закрыты съемными противопылевыми фильтрами стандартной конструкции, представляющими собой частую капроновую сетку на полукруглой рамке. Чтобы извлечь фильтрующие элементы, следует потянуть их на себя.

На решетки и трубки теплообменника нанесено защитное анодированное покрытие голубого цвета.

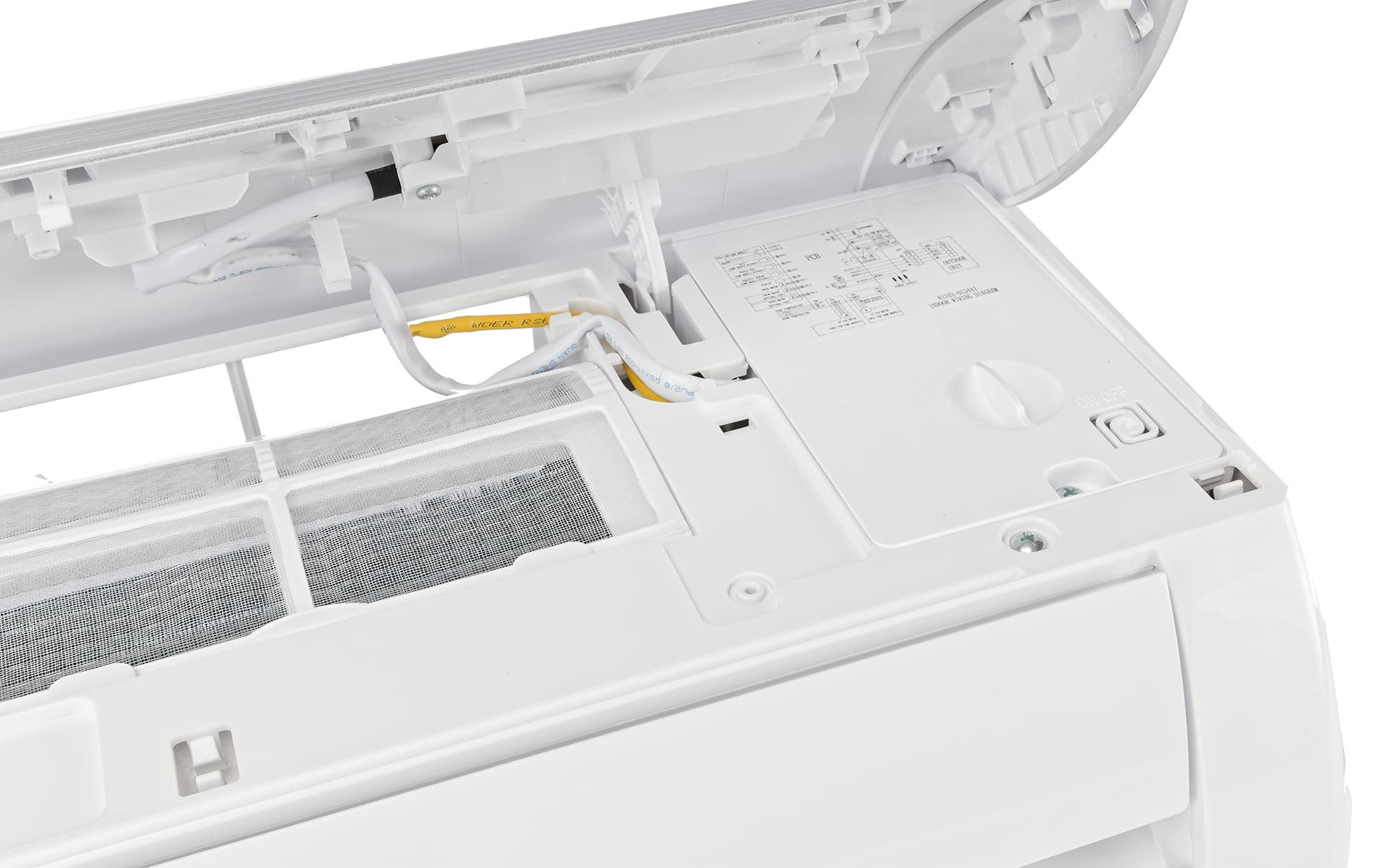

На внутренней стороне крышки размещен блок дисплейного модуля. Здесь же можно видеть провод термодатчика.

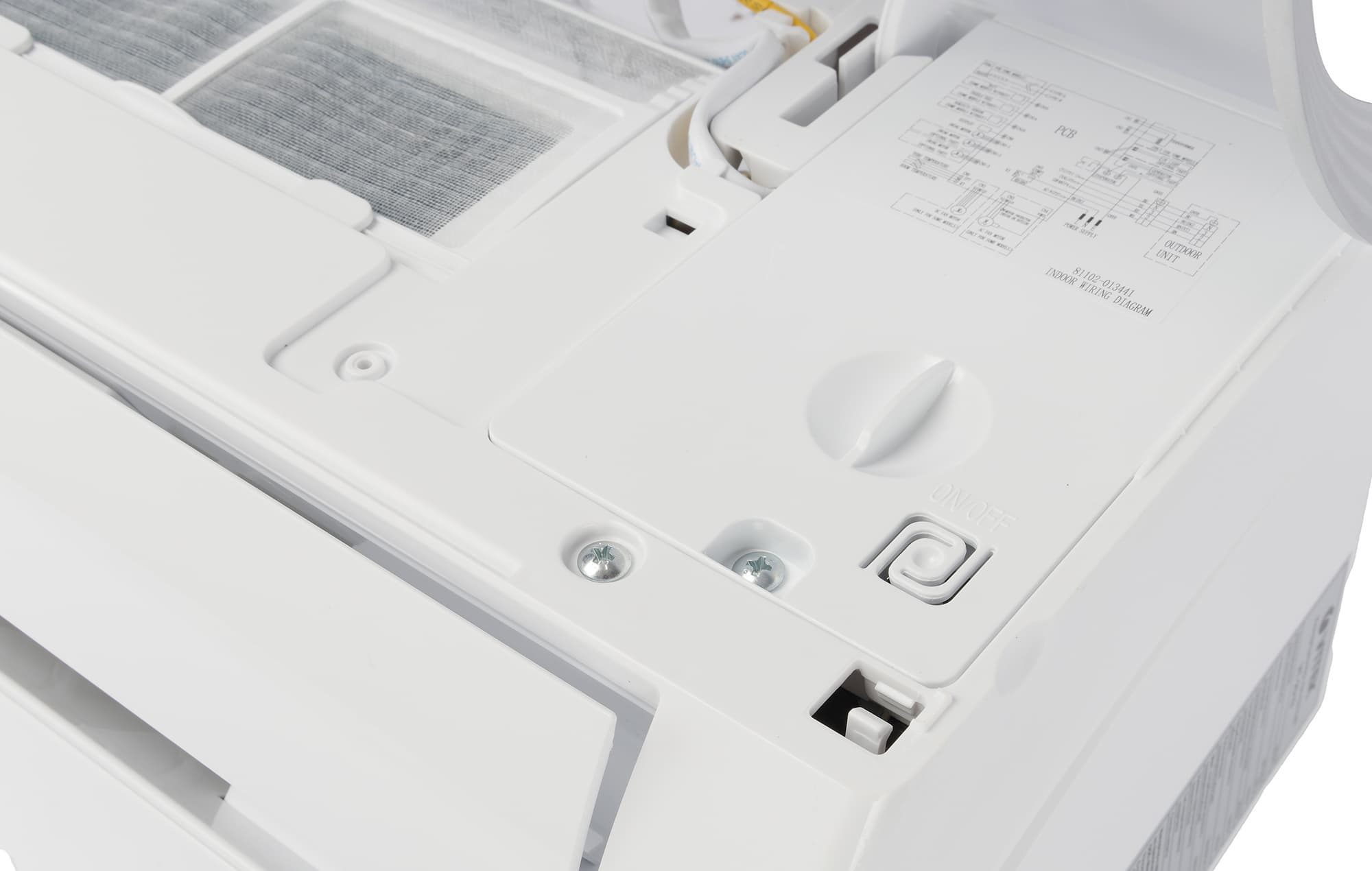

Под крышкой производитель разместил принципиальную схему устройства. Под ней есть кнопка включения, которой можно воспользоваться при проблемах с пультом.

Воздухозаборная решетка расположена на верхней части блока.

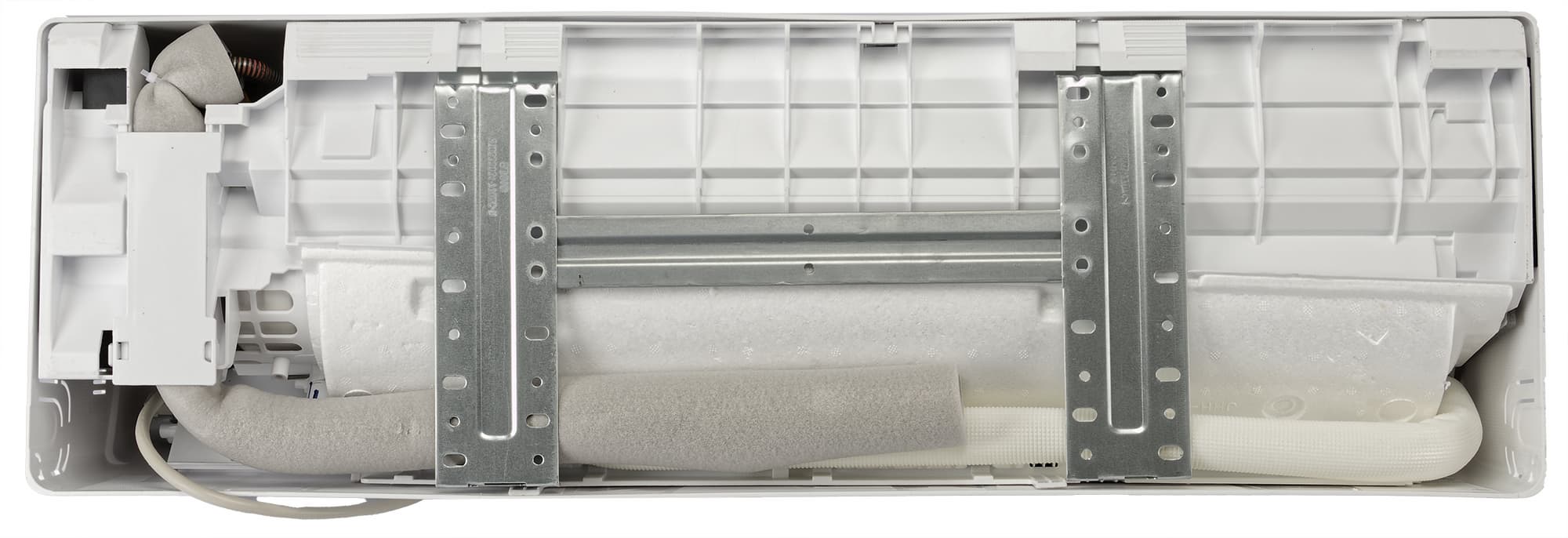

Н-образная металлическая монтажная рамка позволяет легко и быстро повесить модуль: верхней частью она входит в пазы корпуса, а нижняя снабжена отверстиями для защелок, фиксирующих внутренний блок.

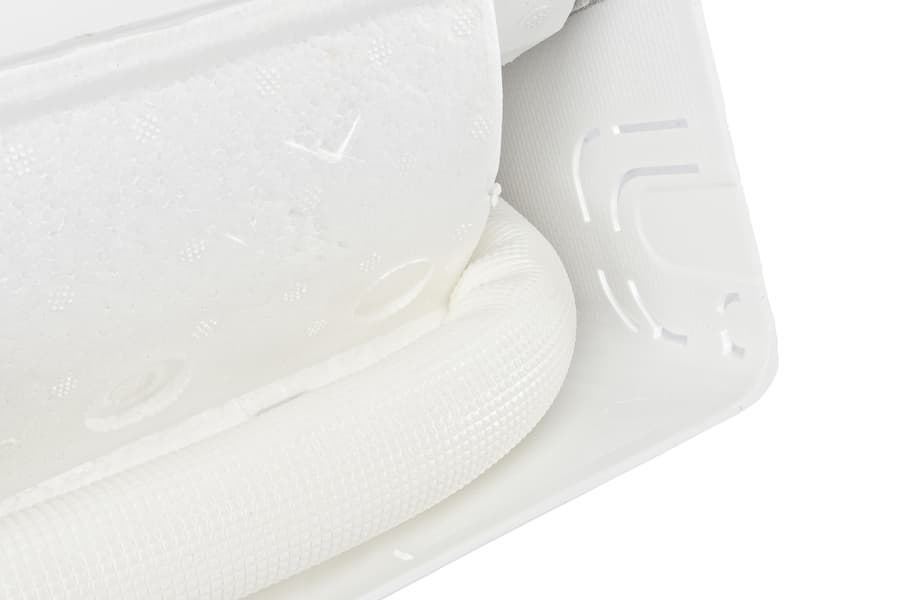

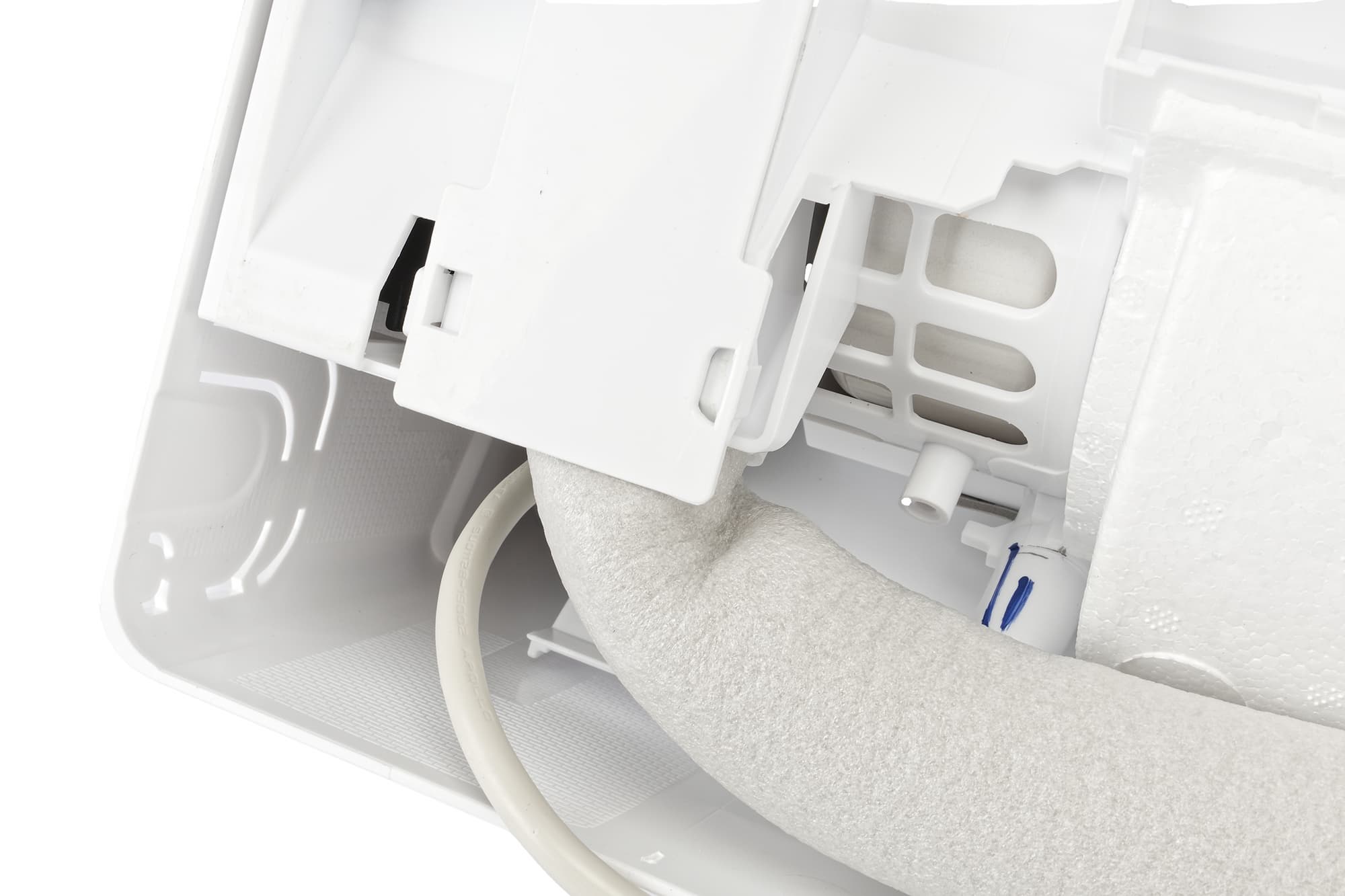

Вывод трассы возможен как справа, так и слева: соответствующие отверстия на корпусе закрыты заглушками. Допускается также внутренний монтаж (для этого, разумеется, придется штробить стену).

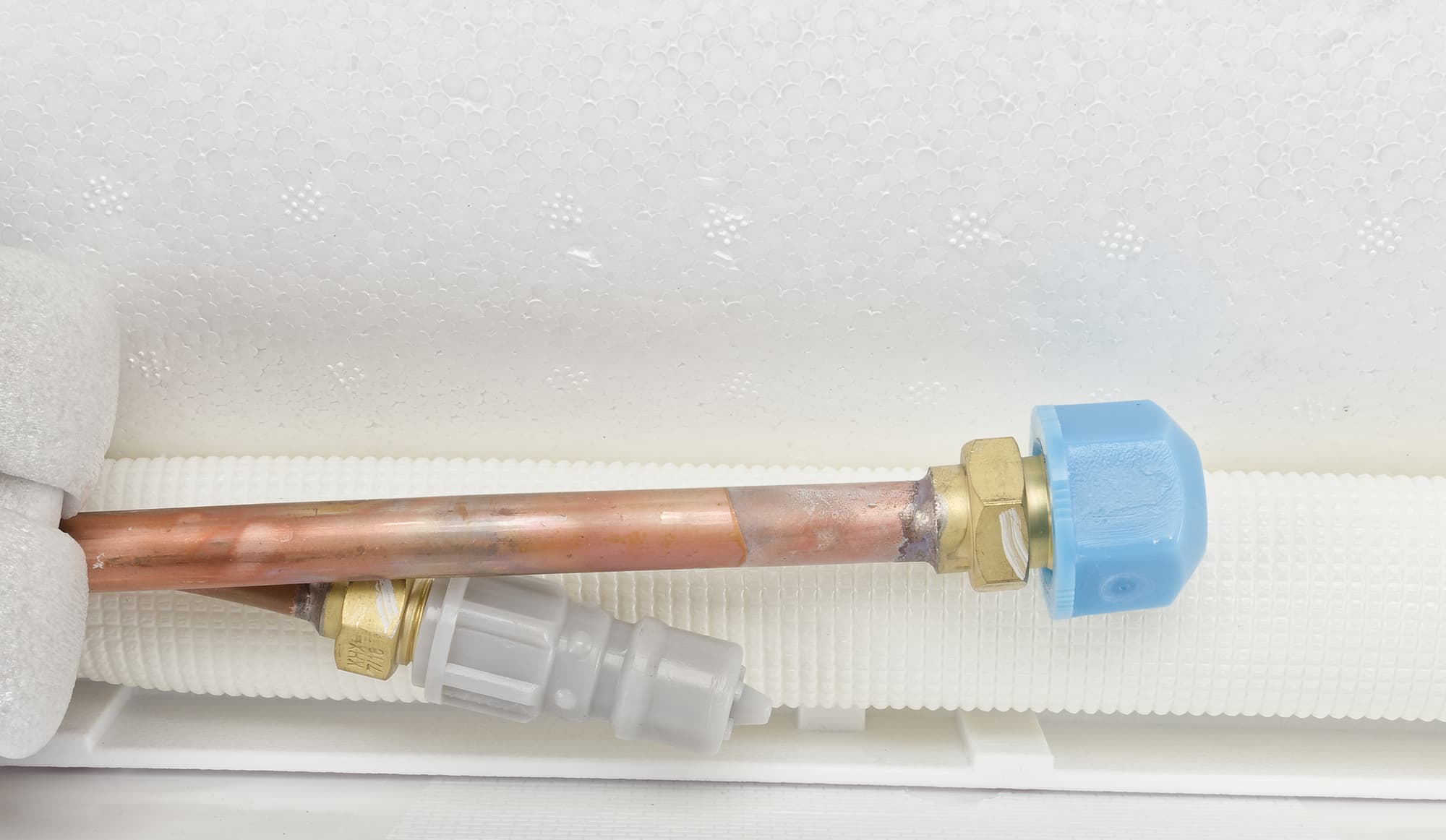

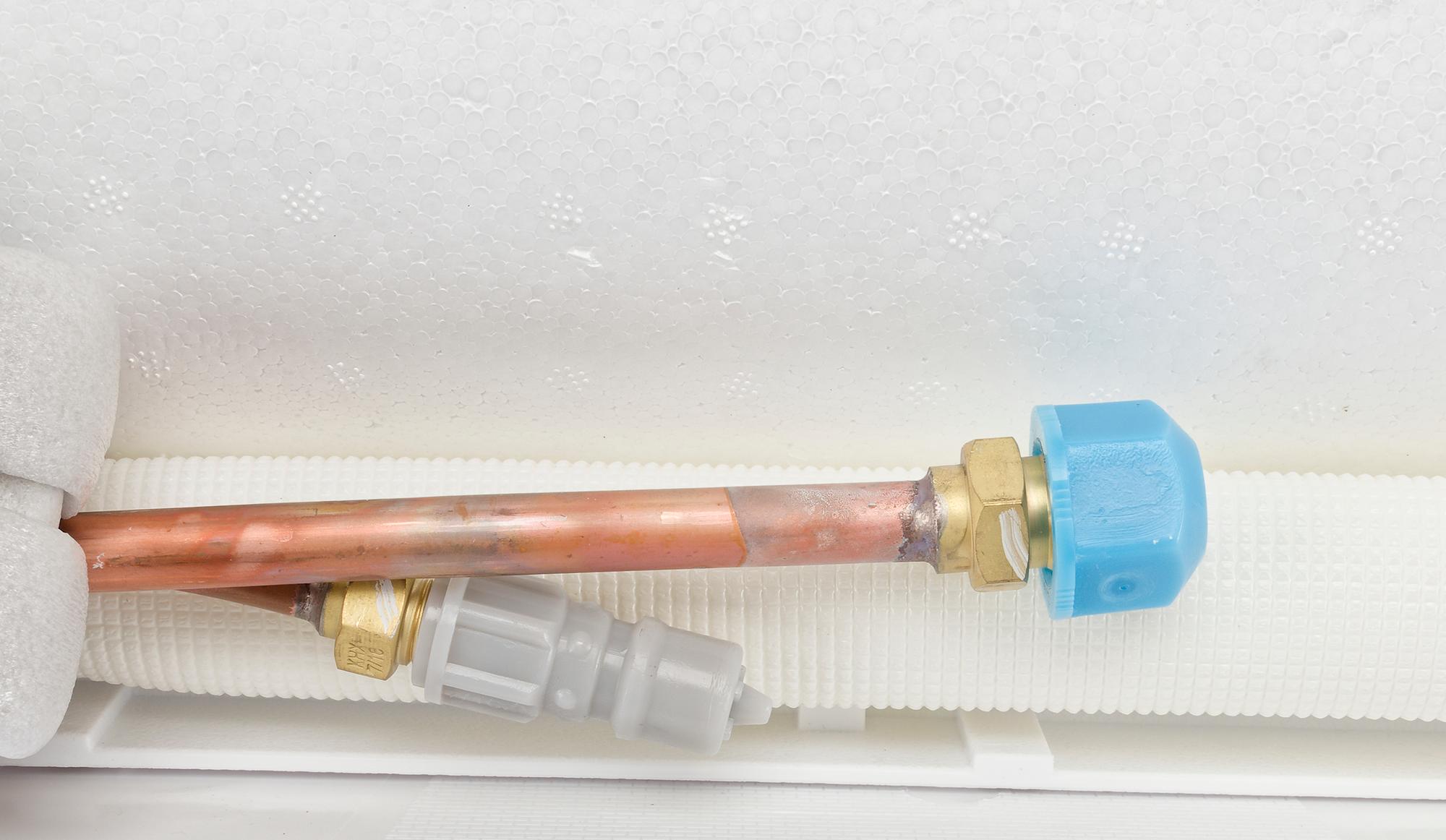

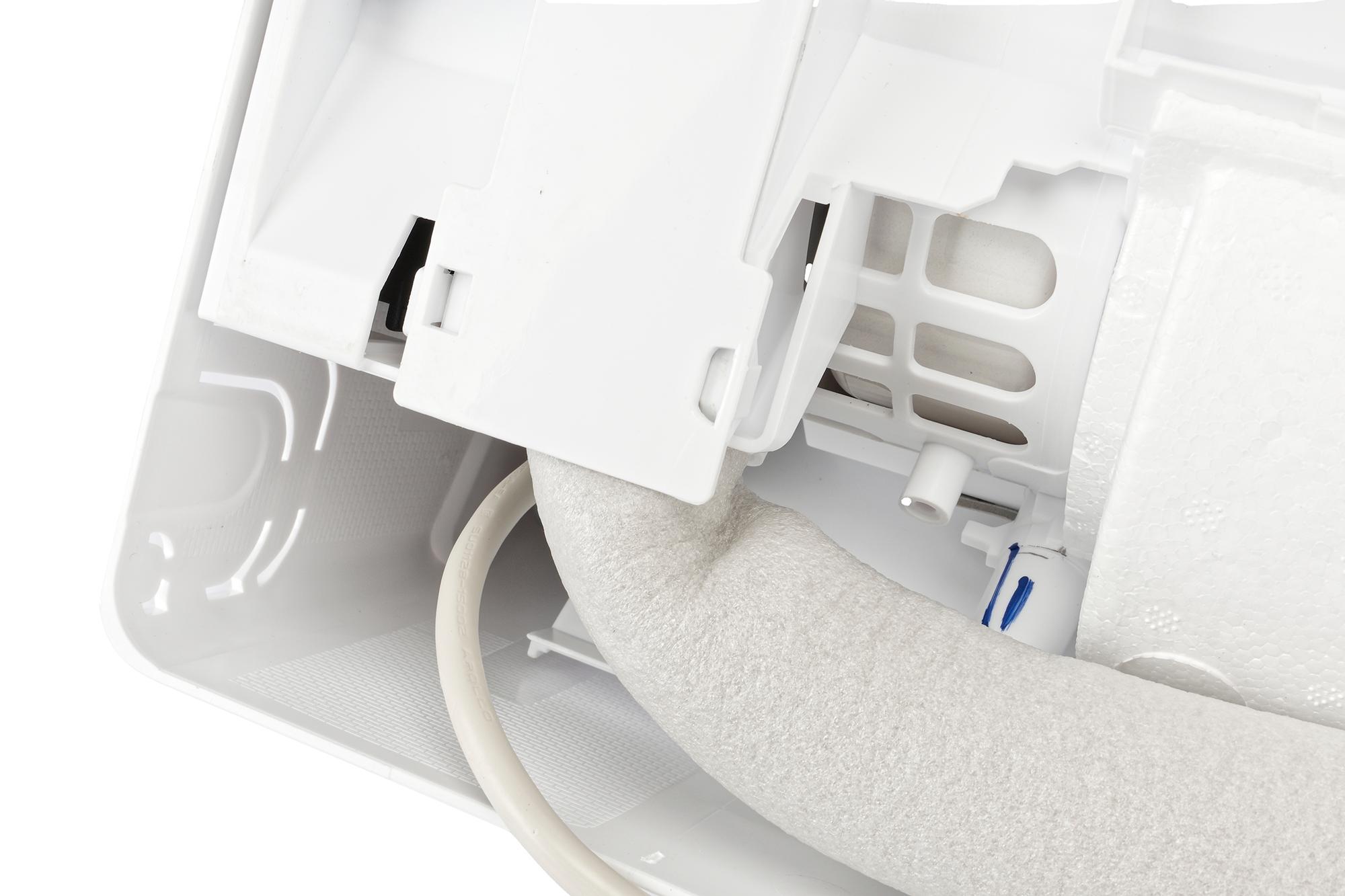

Медные трубки для подачи и возврата хладагента упакованы в теплоизолирующий материал. Наконечники трубок закрыты временными пластиковыми колпачками: при монтаже их следует удалить, заменив на конусные гайки, входящие в комплект.

Внешний блок VT-2513 out

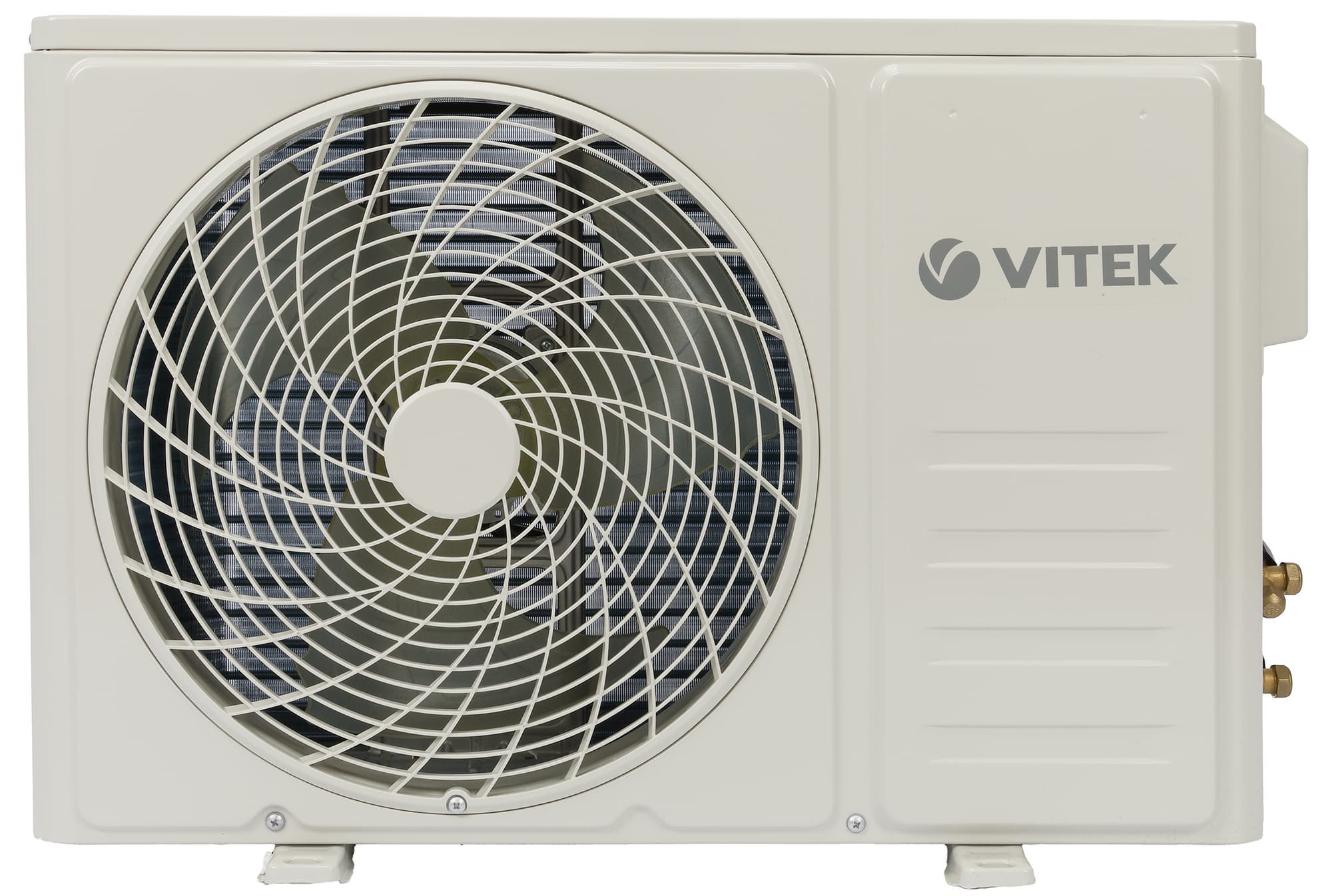

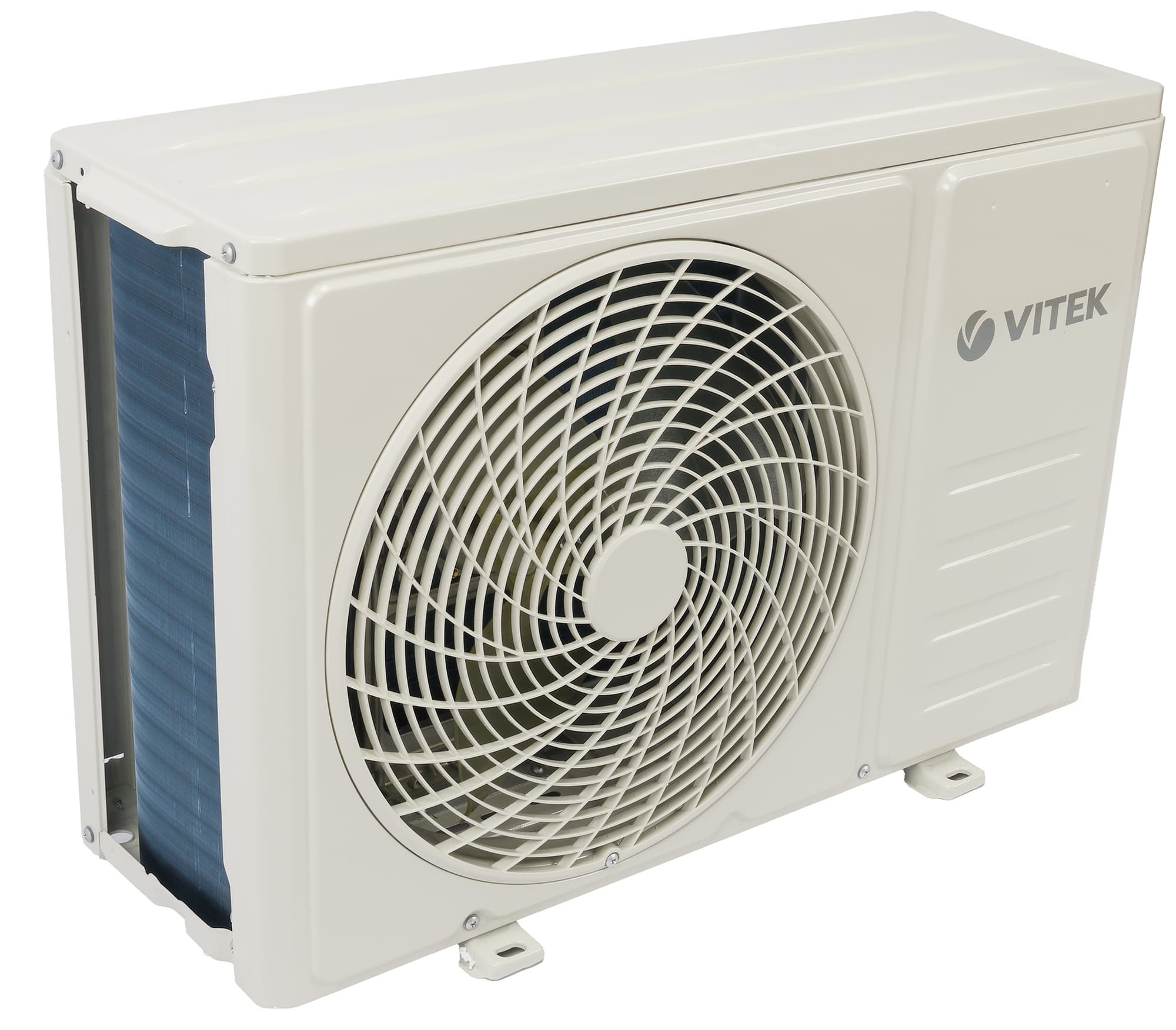

Стальной корпус внешнего блока покрыт эмалью традиционного светло-бежевого цвета и украшен логотипом производителя.

Большую часть площади передней стороны занимает пластиковая решетка вентилятора, окрашенная в цвет корпуса. Она держится на защелках и дополнительно зафиксирована саморезами.

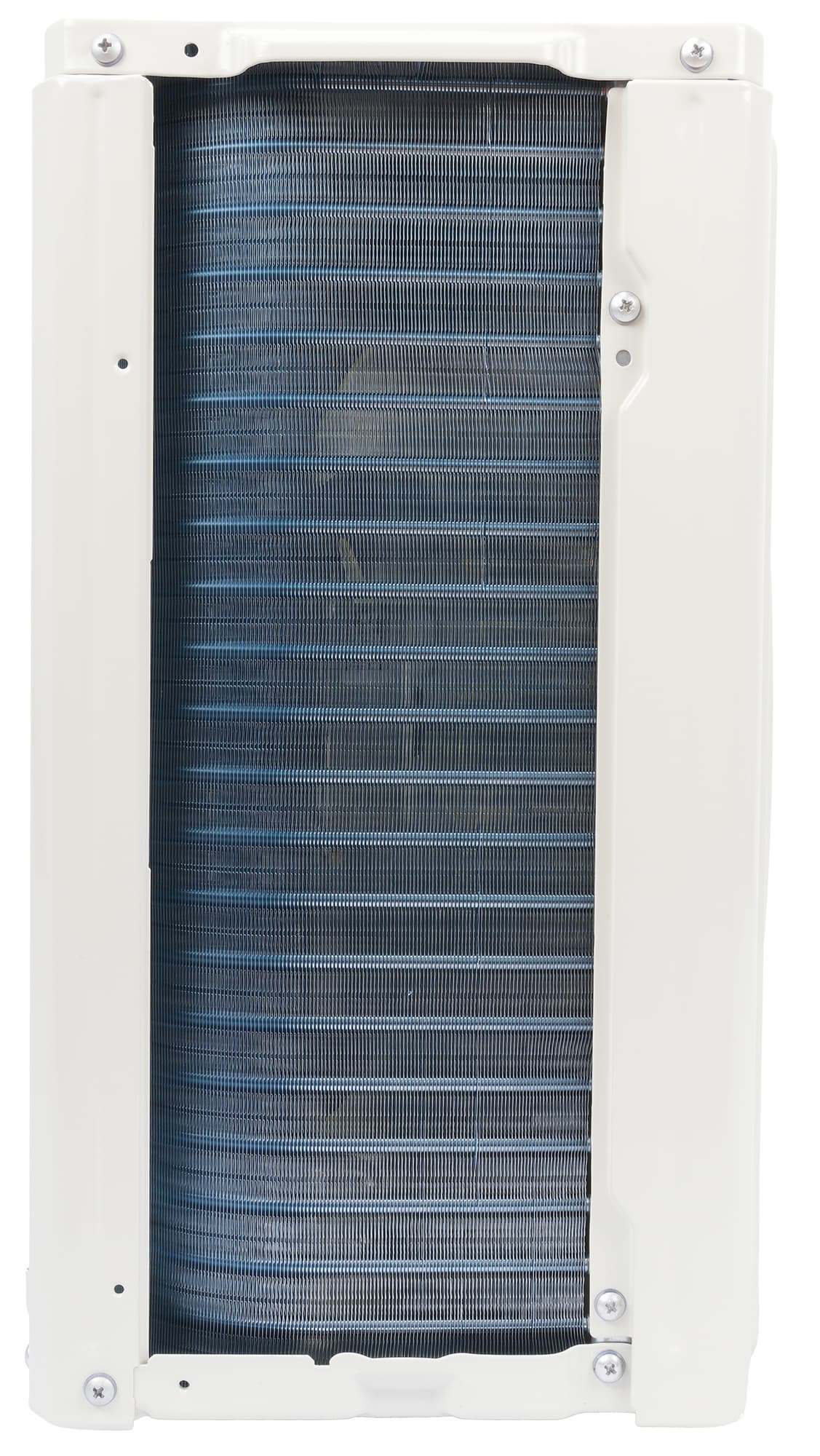

С левой стороны мы видим змеевик теплообменника с таким же голубым анодированным покрытием, как и у внутреннего блока.

Боковая панель не снабжена защитной решеткой. Отсутствует защита и на задней стороне, обращенной к стене строения.

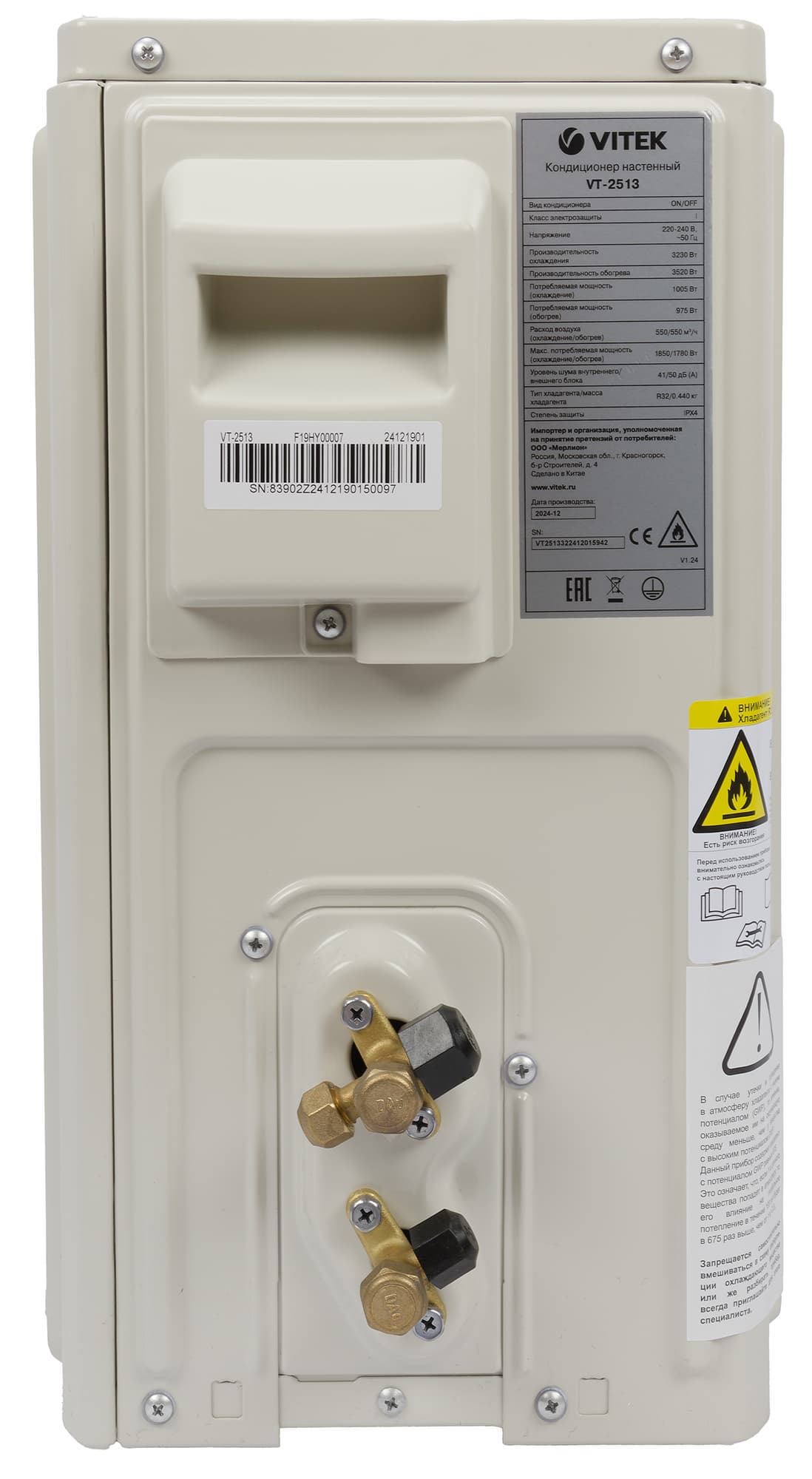

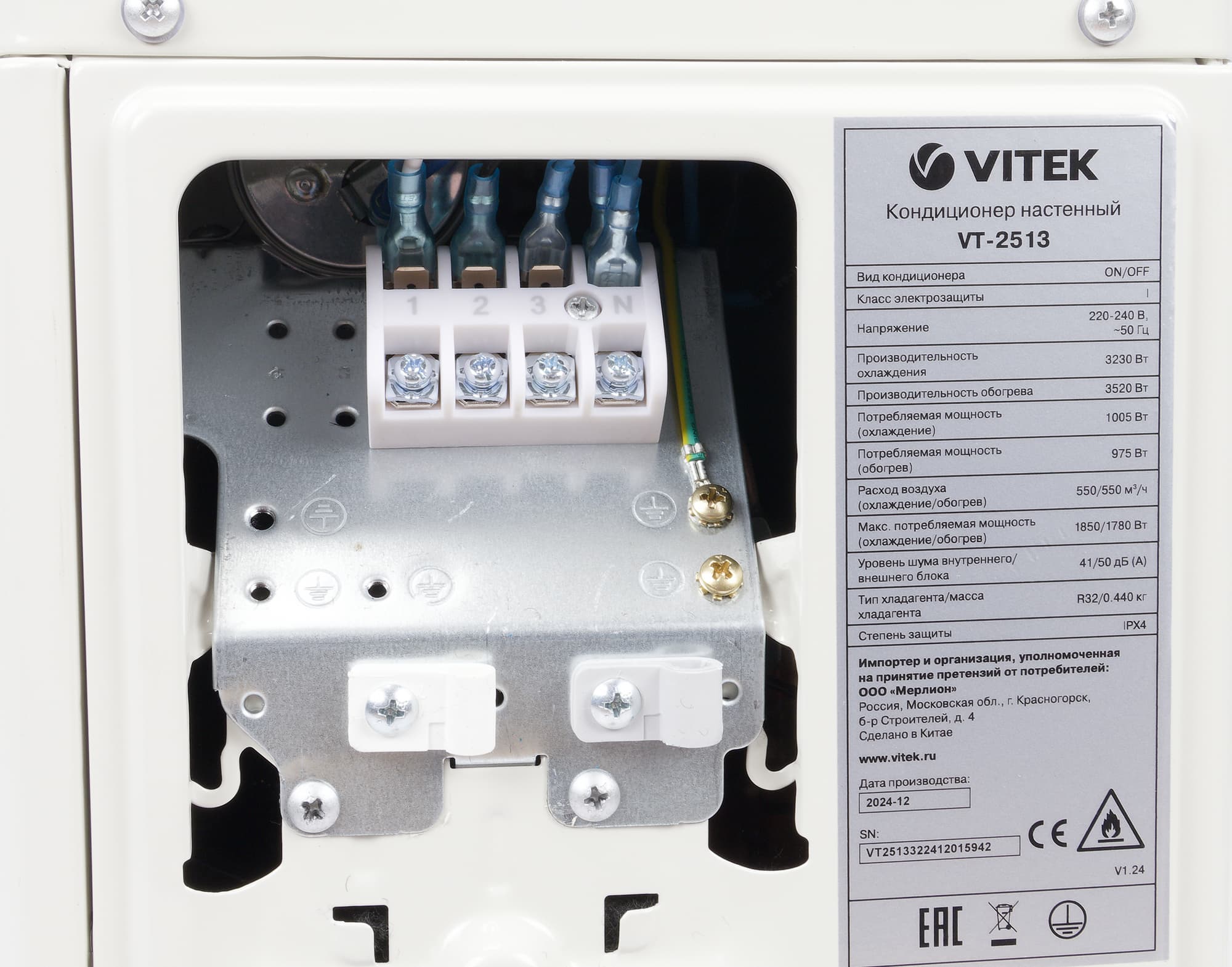

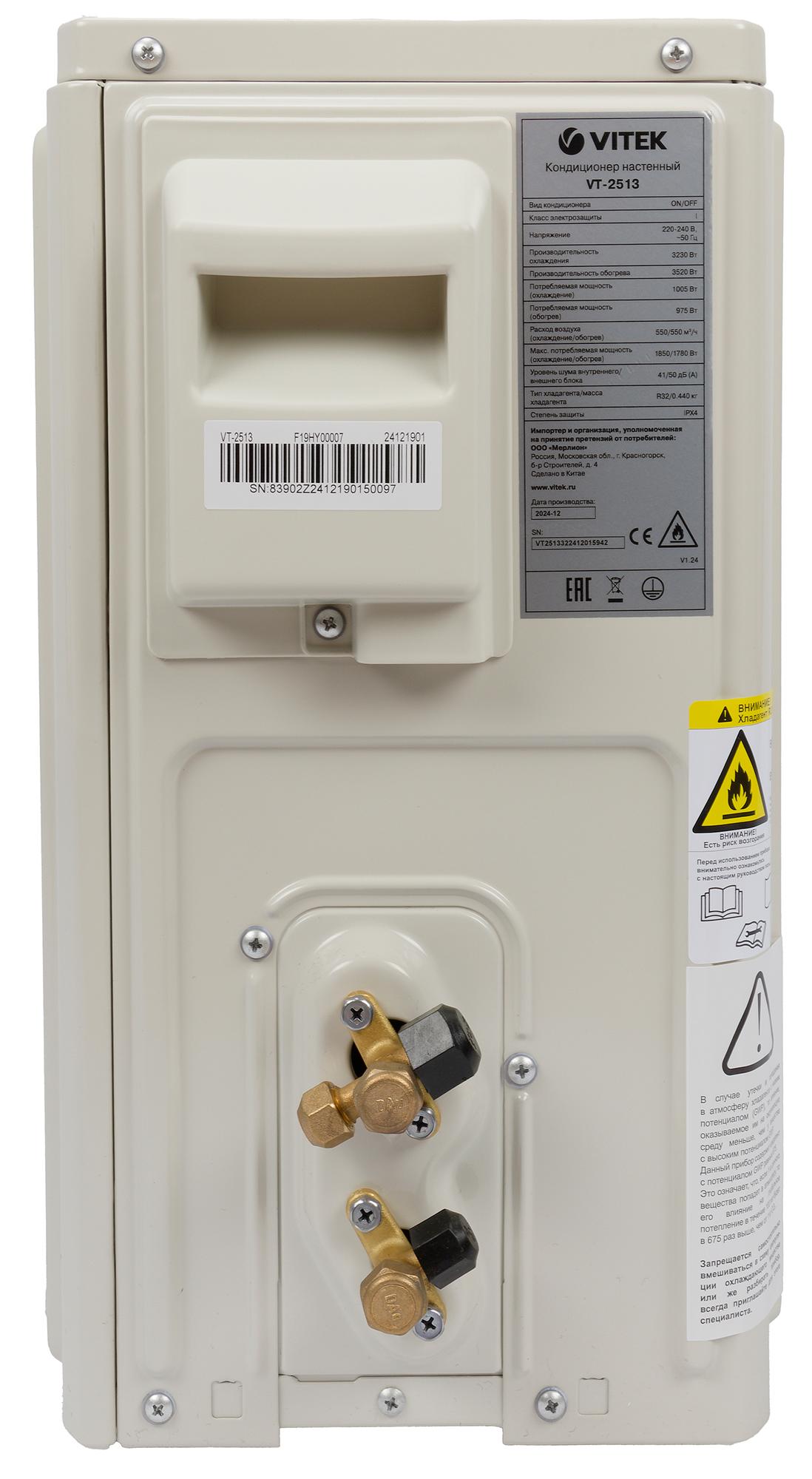

Трасса подводится к наружному блоку с правой стороны. Клемма защищена пластиковым кожухом, удерживаемом на саморезе, штуцеры ничем не прикрыты.

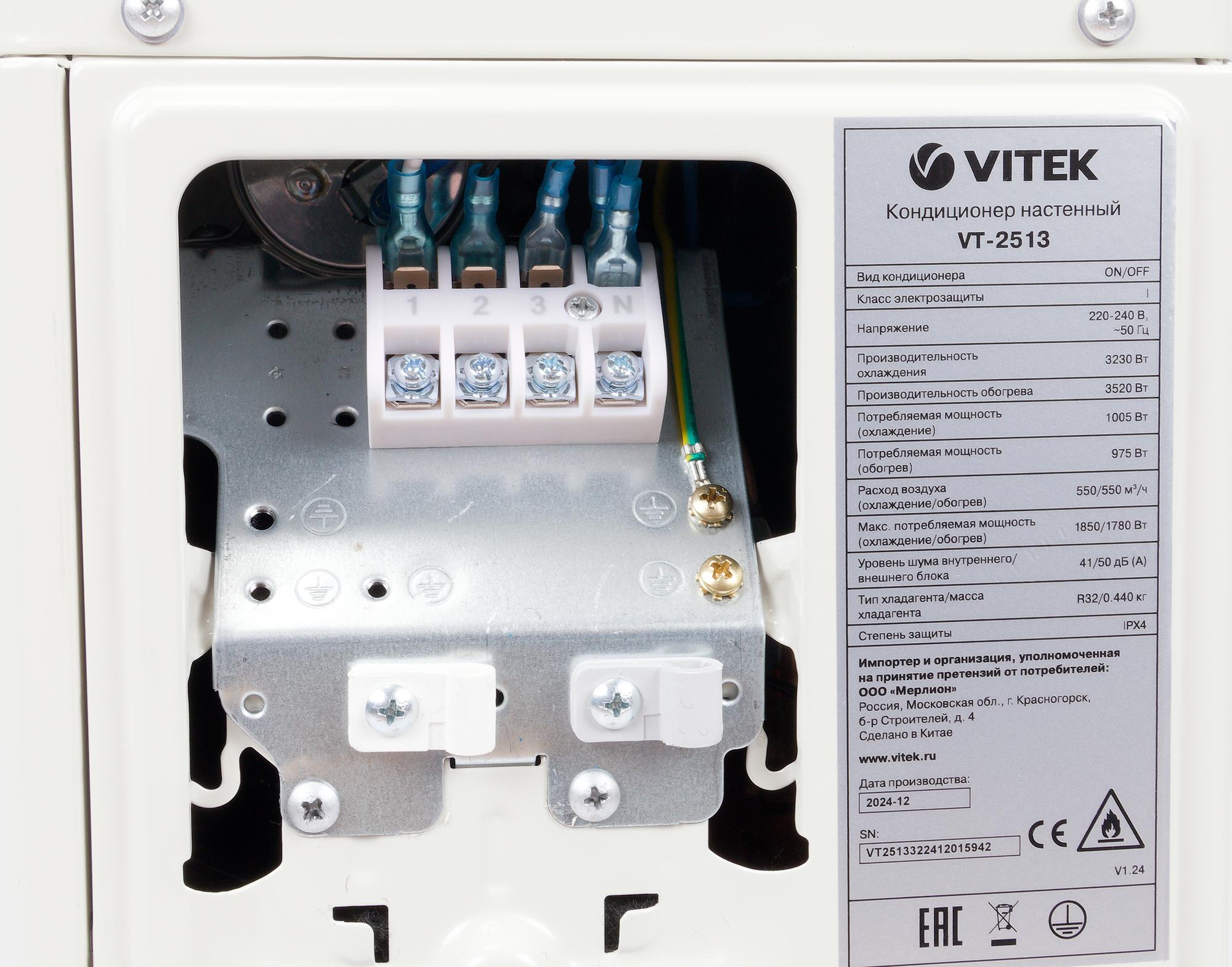

Под 4-контактной клеммой мы видим пластиковые фиксаторы кабеля. На наклейке рядом с кожухом производитель приводит технические характеристики устройства и контактную информацию импортера.

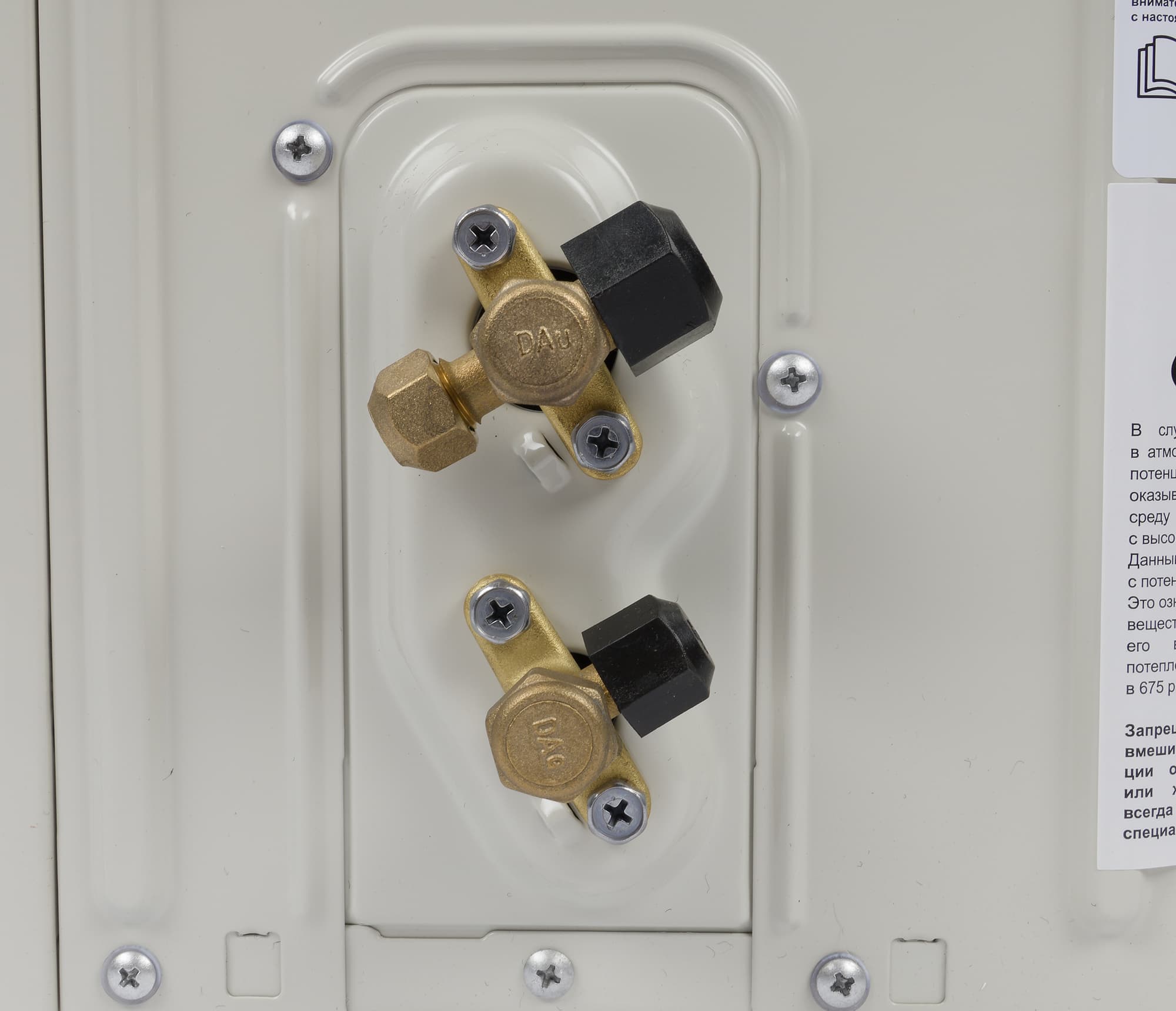

Штуцеры для подключения трубок, по которым будет циркулировать хладагент, расположены в нижней части боковой стенки. Конструкция у них вполне стандартная: каких-либо затруднений при монтаже трассы не предвидится. Как и трубки внутреннего блока, штуцеры закрыты пластиковыми колпачками — при установке их нужно заменить коническими гайками, входящими в комплект.

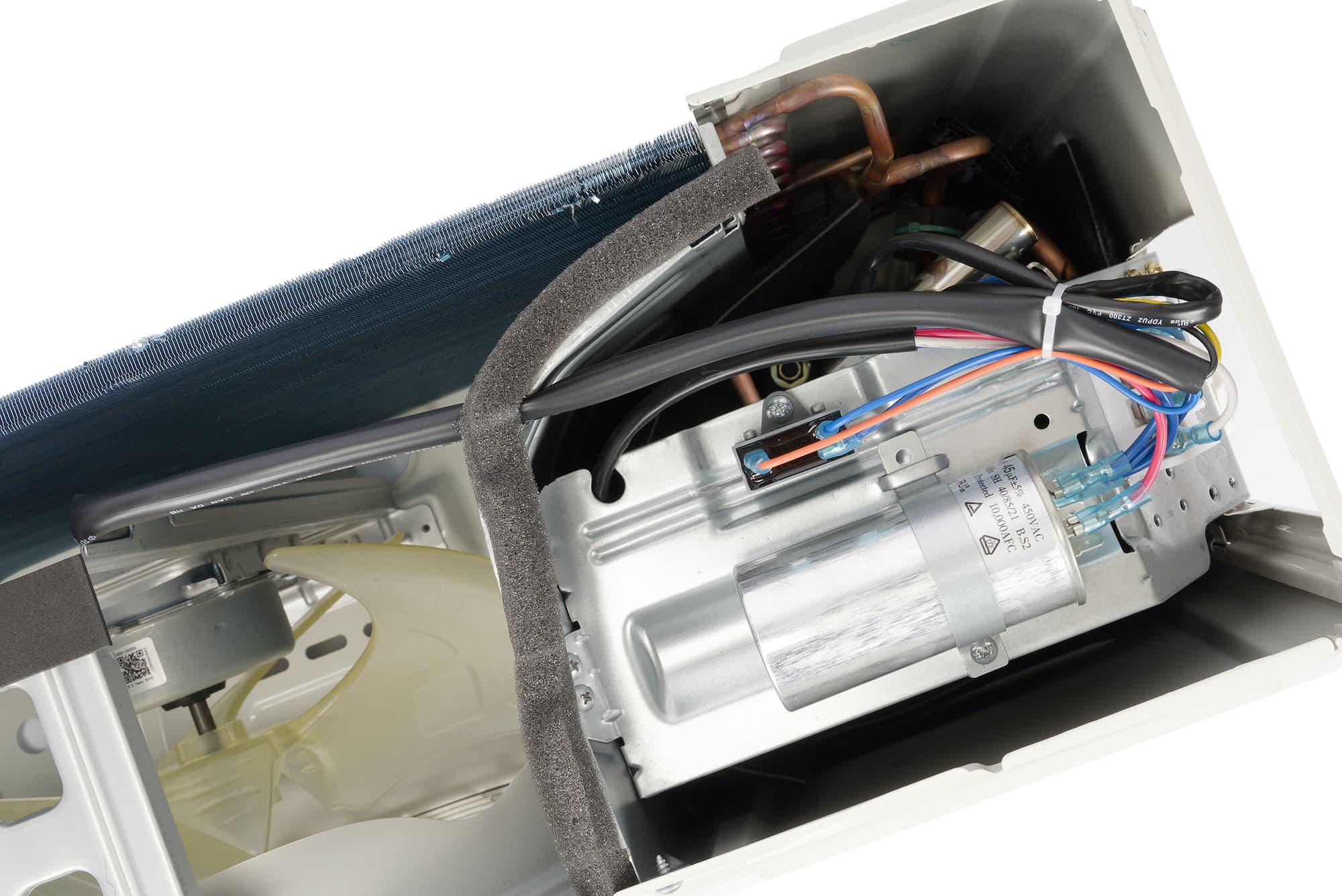

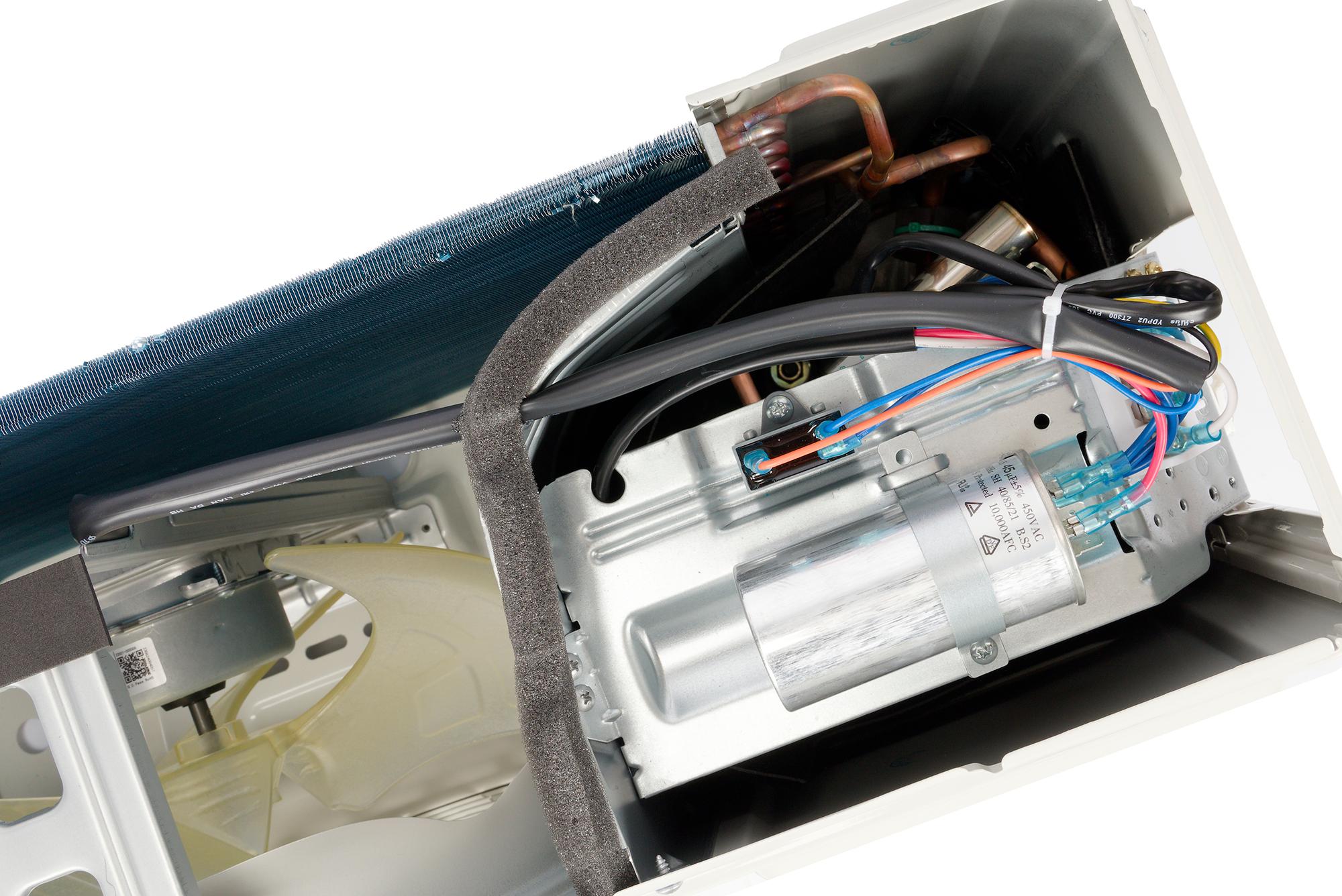

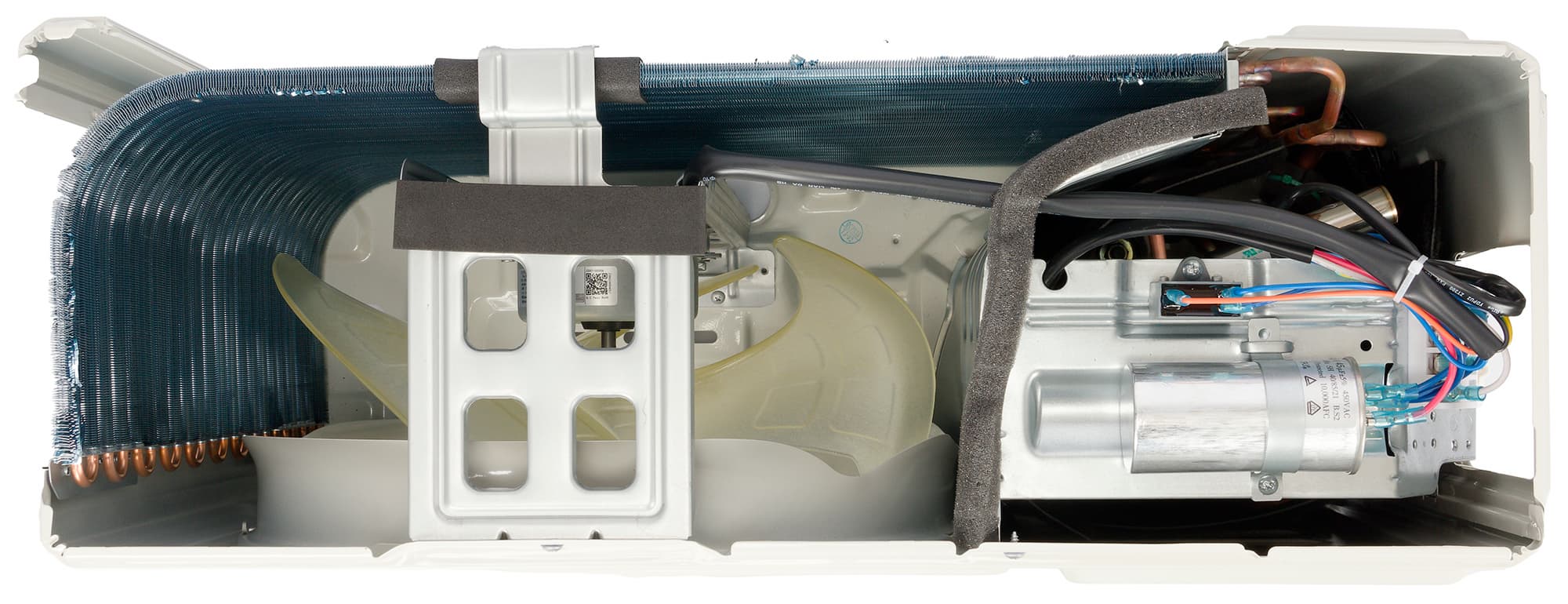

Чтобы получить доступ к агрегату, следует вывинтить четыре самореза и снять верхнюю крышку.

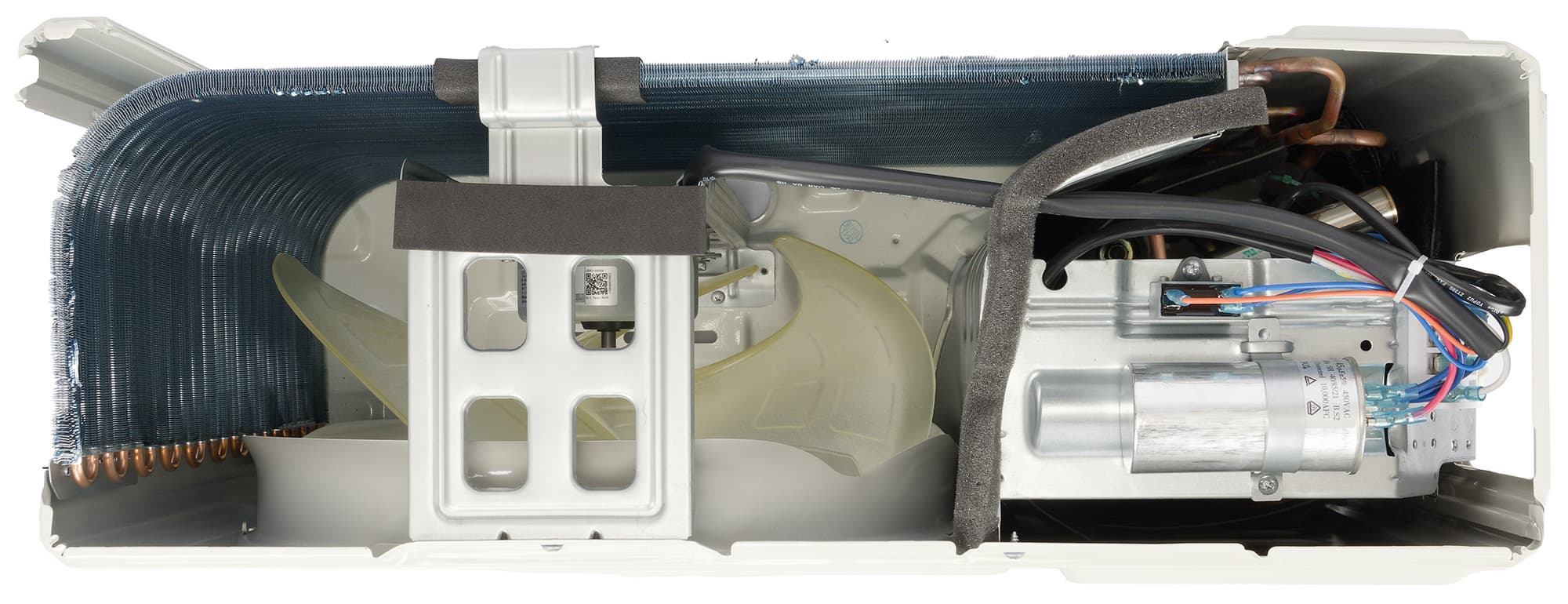

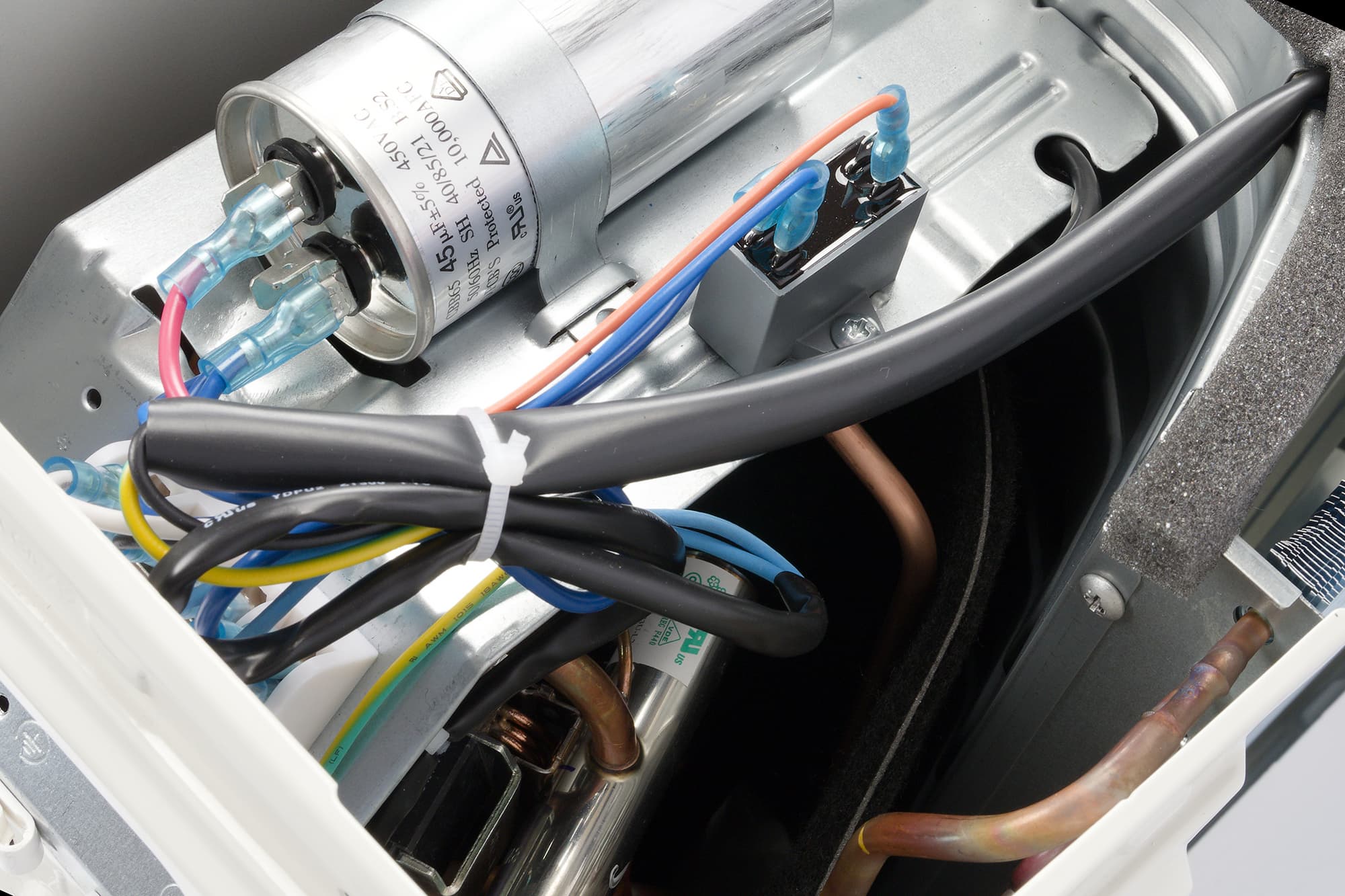

Непосредственно под ней — пусковой конденсатор. Этот компонент, по нашему опыту, чаще всего выходит из строя у неинверторных моделей, поэтому доступ к нему максимально облегчен.

Доступ к компонентам системы удобен, конструкция и качество сборки вопросов у нас не вызвали.

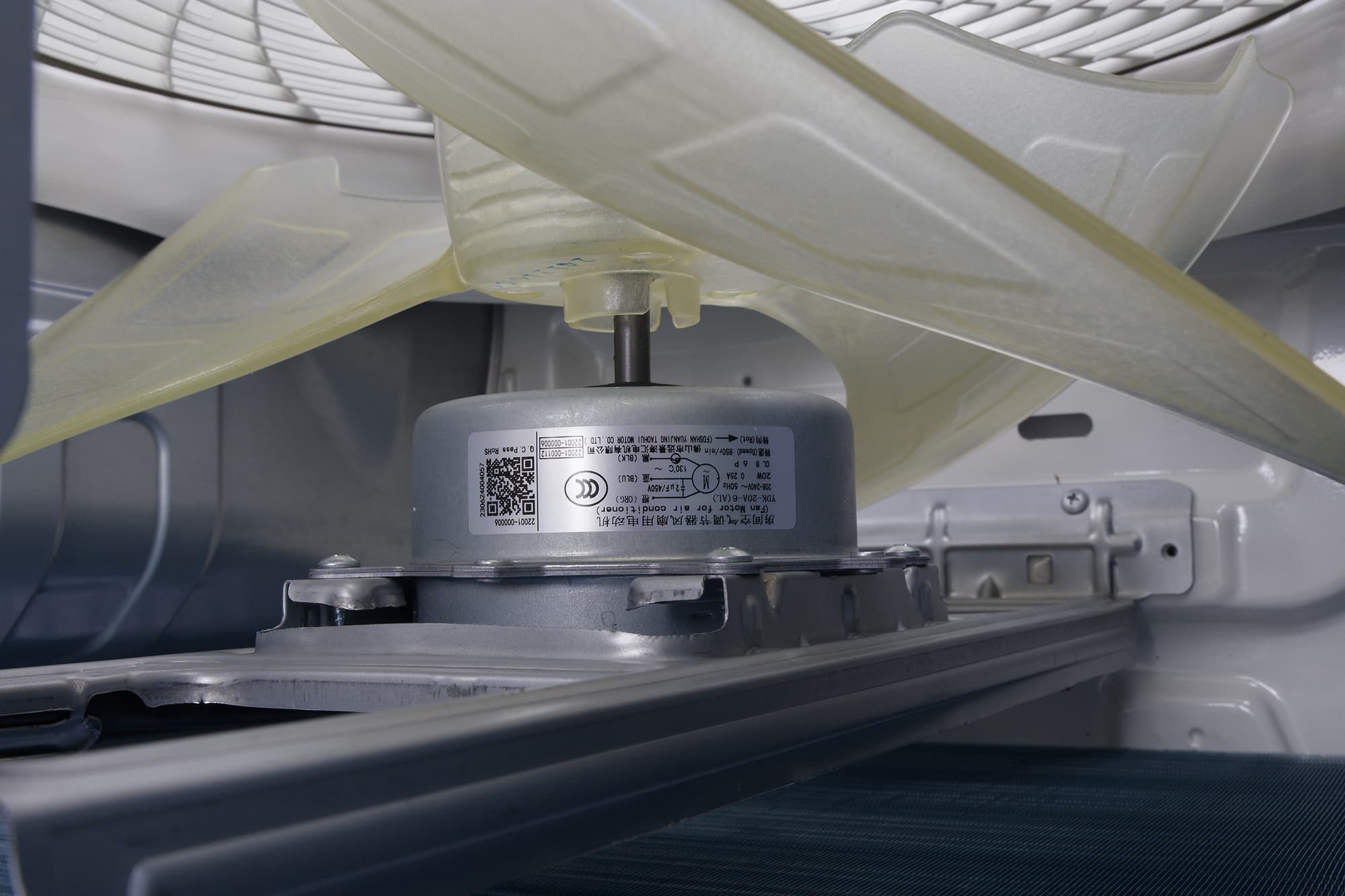

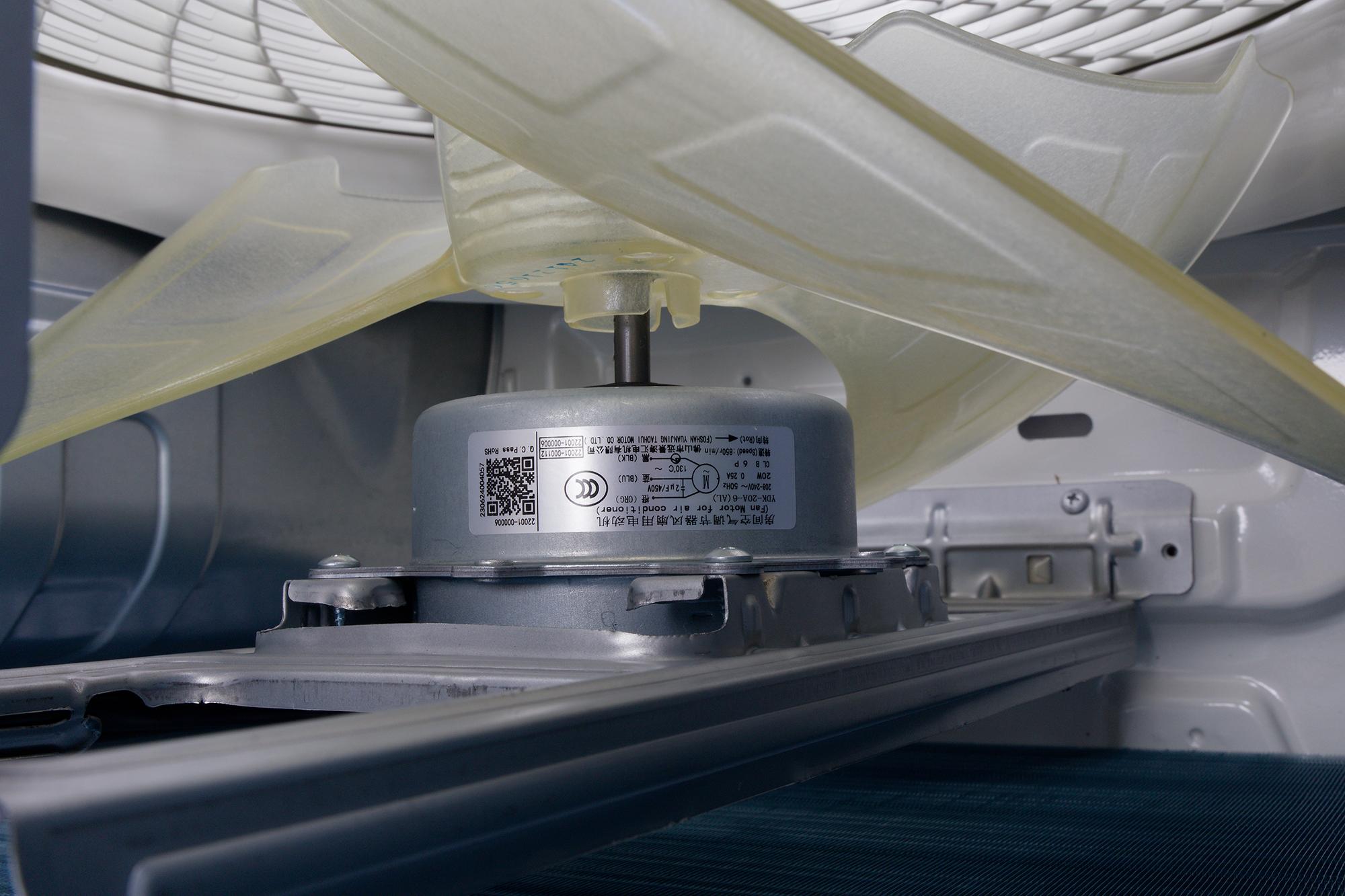

Вентилятор у Vitek VT-2513 вполне традиционный: три его лопасти сделаны из полупрозрачного пластика желтоватого цвета.

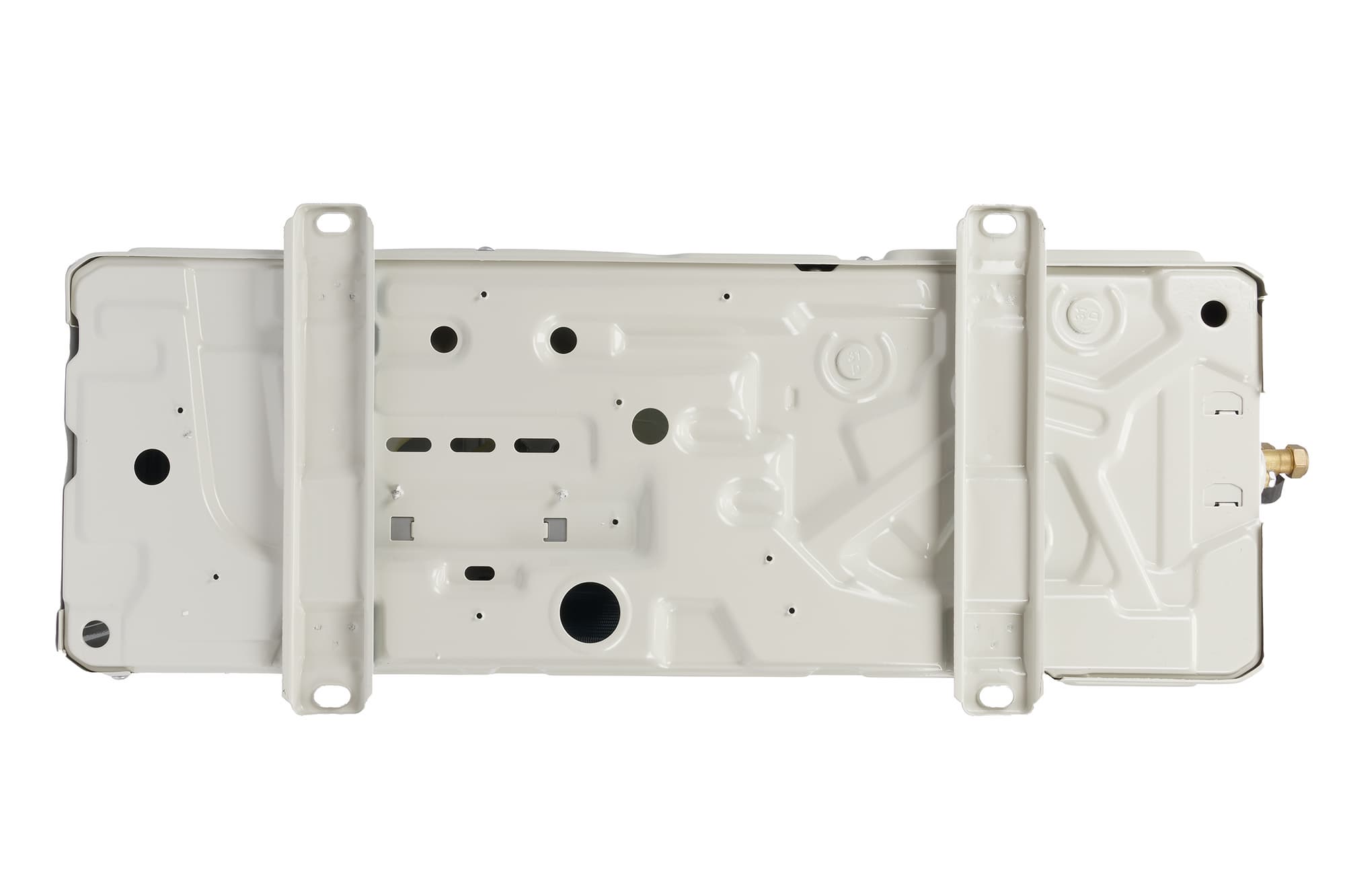

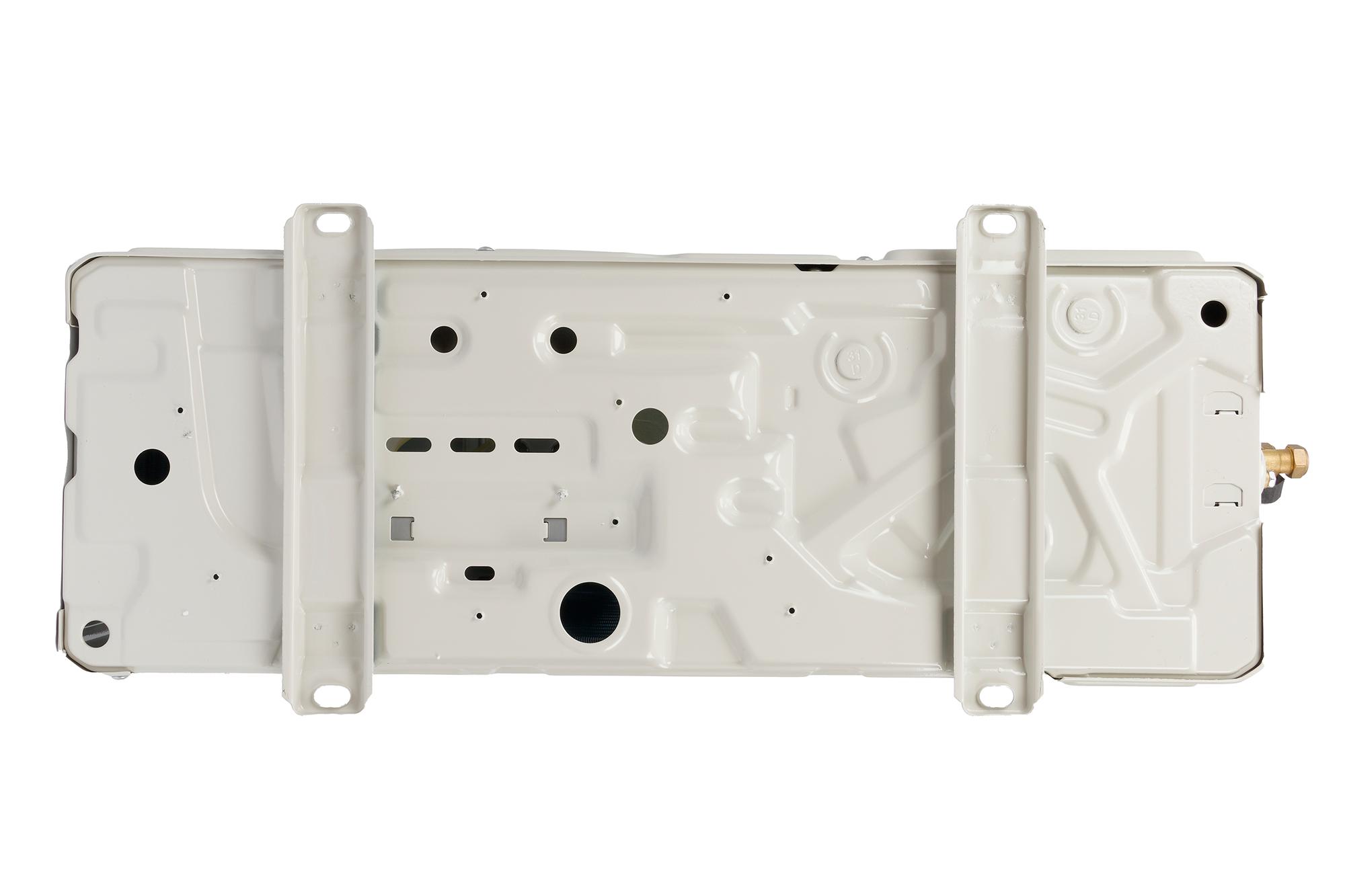

Внешний блок монтируется на стандартные Г-образные кронштейны, которые не включены в комплект и должны быть приобретены отдельно. На дне корпуса имеется круглое отверстие, в которое вставляется патрубок дренажной трубки.

Инструкция

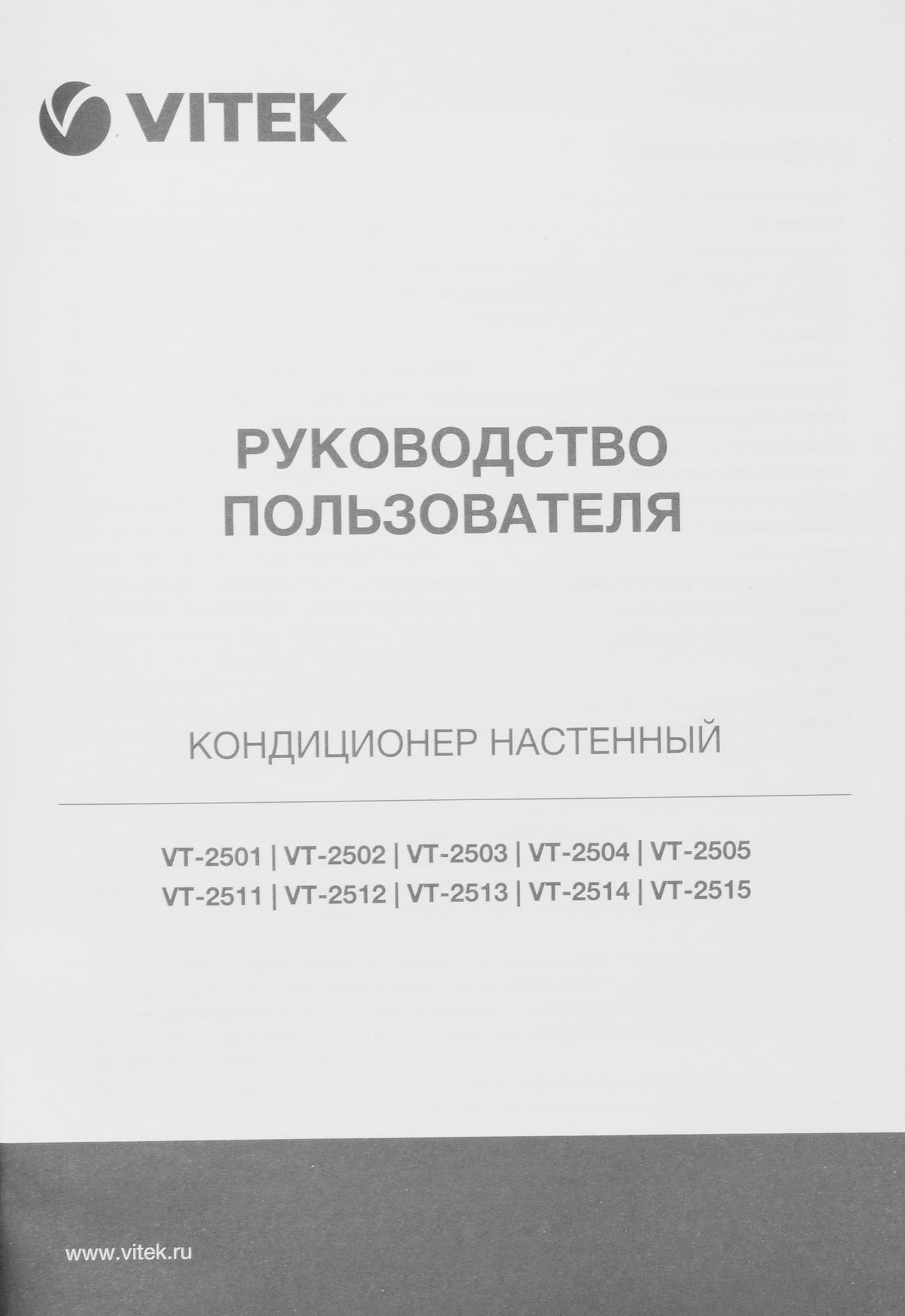

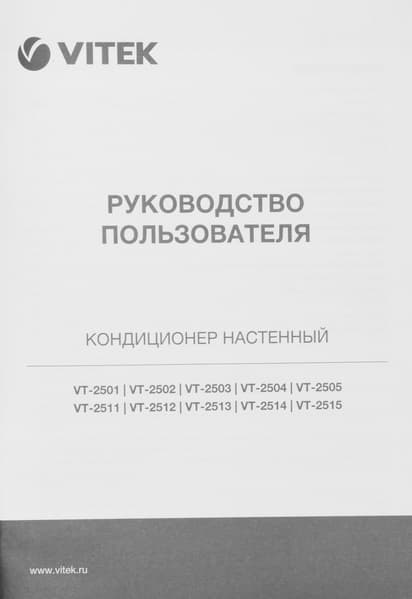

Руководство пользователя составлено сразу для нескольких сходных моделей: так часто бывает у производителей крупной бытовой техники.

Инструкция представляет собой 40-страничную брошюру формата А5, изданную на плотной белой бумаге. В ней подробно описывается установка устройства, эксплуатация кондиционера и его обслуживание.

Руководство, как это часто бывает у производителей крупной бытовой техники, описывает сразу несколько разных моделей — в нашем случае десять. Некоторые описанные в нем режимы и функции в нашем устройстве отсутствуют: пользователю предстоит самостоятельно выяснить, что из описанного функционала применимо для данной модели.

Последние страницы руководства отведены для отметок продавца и сервисного центра: брошюра является одновременно и гарантийным талоном.

Управление

Кондиционер управляется с помощью дистанционного пульта. Если он недоступен, устройство можно выключить с помощью кнопки под откидной передней панелью.

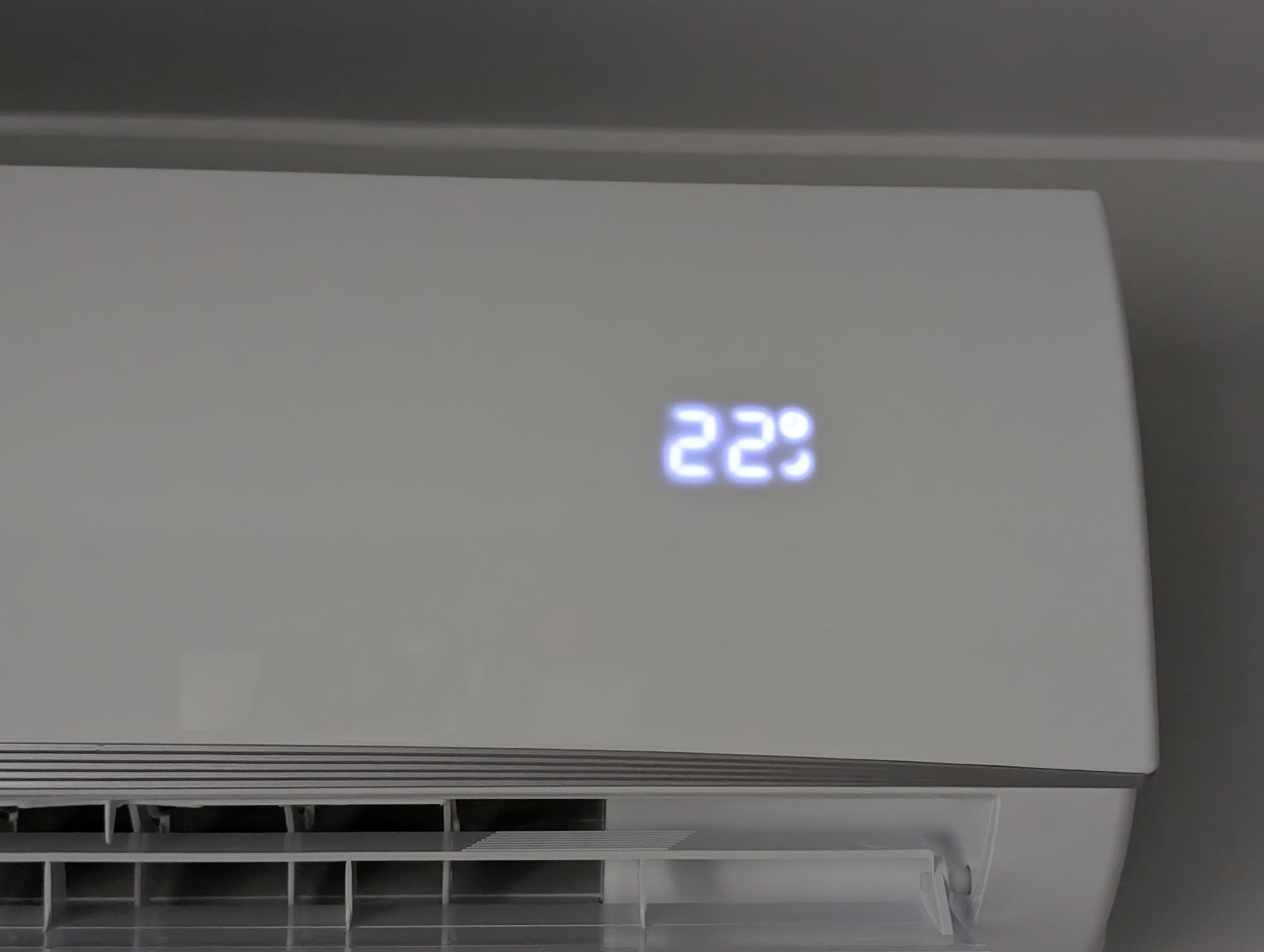

На дисплее внутреннего блока отображается установленное значение температуры воздуха. Рядом с цифровым дисплеем предусмотрено место для символов таймера и ночного режима.

Дистанционное управление

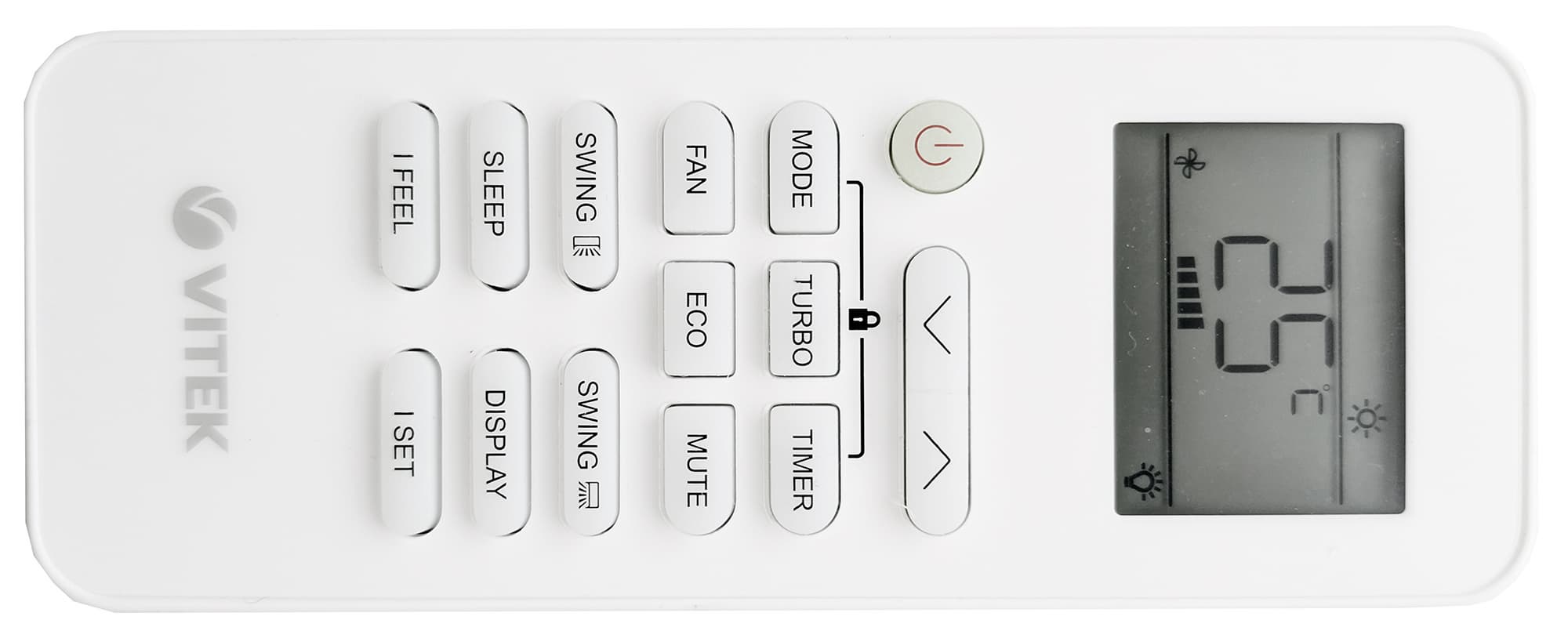

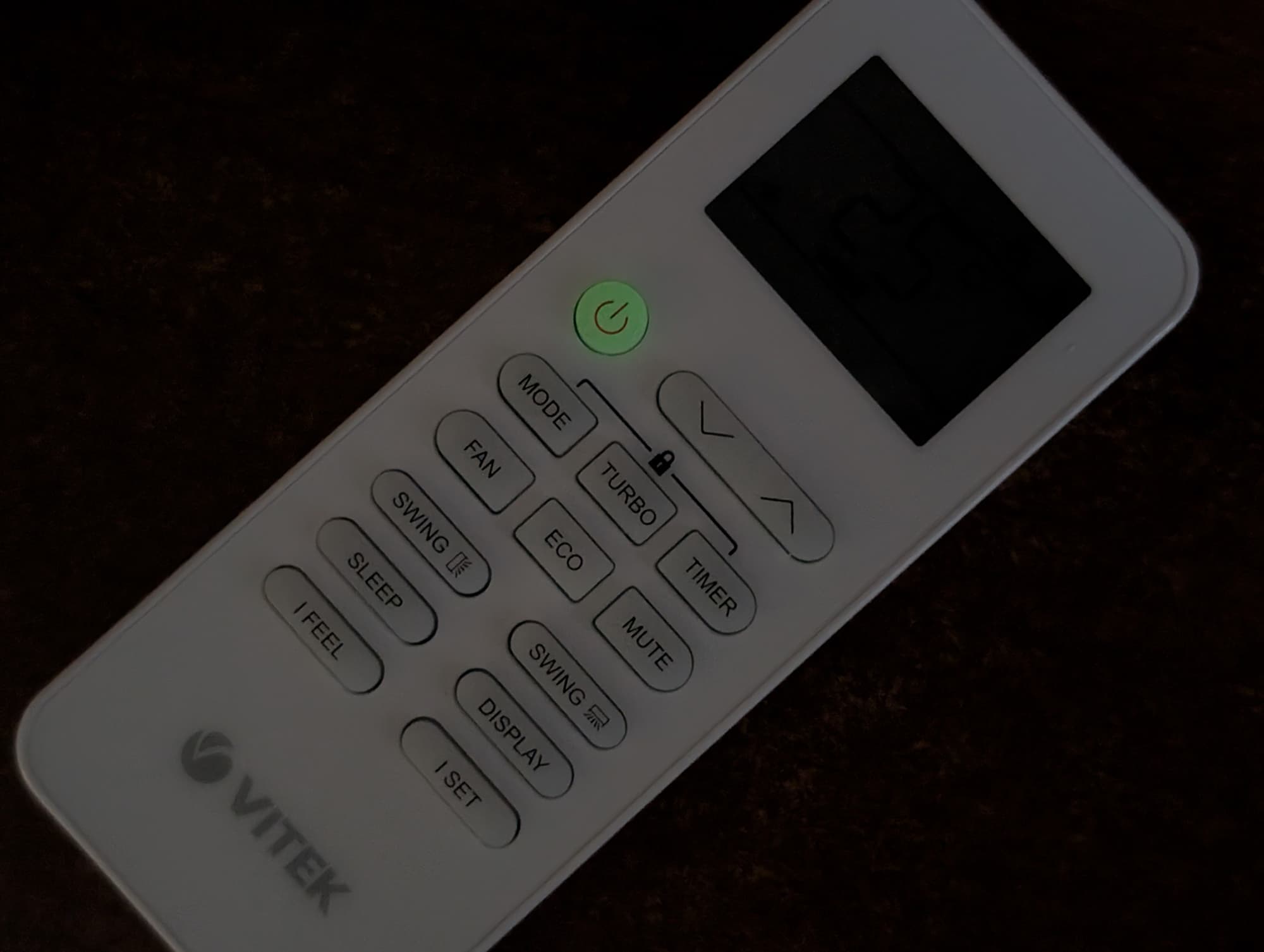

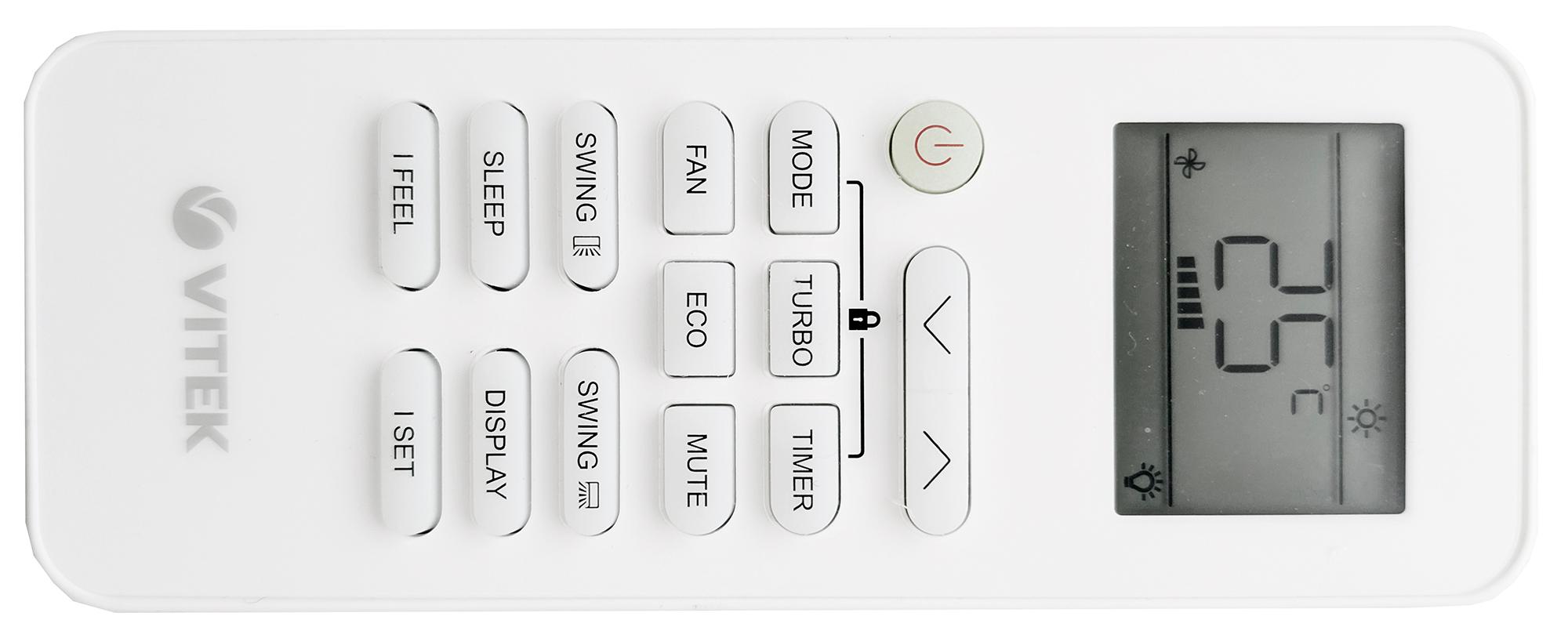

Для управления кондиционером предусмотрен инфракрасный пульт с жидкокристаллическим дисплеем.

Назначение большинства кнопок интуитивно понятно всякому, кто имел дело с кондиционерами:

• Кнопка «Power» включает и выключает устройство.
• Стрелочные кнопки позволяют установить целевую температуру или настроить таймер включения/выключения.
• С помощью кнопки «Mode» пользователь выбирает режим работы. Vitek VT-2513 может работать в режиме охлаждения, осушения, вентиляции и обогрева. Также доступен автоматический режим.
• «Turbo» включает и выключает ускоренный режим обогрева или охлаждения. При этом компрессор устройства работает на максимальной мощности.
• Кнопкой «Timer» можно установить таймер включения или выключения. Автовыключение настраивается при включенном устройстве, автовключение — на выключенном. Задержку можно установить стрелочными кнопками. Максимальное время таймера — 24 часа. В первые 10 часов шаг установки времени составляет 30 минут, в последующие — 1 час.
• Кнопка «Fan» управляет скоростью вращения вентилятора внутреннего блока. Доступны семь уровней мощности: пять стандартных, повышенный и тихий.
• Режим экономии электроэнергии активируется кнопкой «Eco». Производительность кондиционера при этом снижается.
• Ночной режим активируется кнопкой «Sleep». При активации этой функции кондиционер выключает дисплей внутреннего блока и переходит на минимальные обороты. Продолжительность работы в режиме сна — 10 часов, после этого устройство возвращается к исходным установкам.
• Кнопка «Display» позволяет отключить или включить индикацию на внутреннем блоке.
• С помощью кнопки «Swing» активируется режим вертикального движения заслонки. Второе нажатие на кнопку в этом режиме останавливает заслонку в удобном для пользователя положении.
• Соседняя кнопка, управляющая горизонтальными жалюзи, в этой модели не используется (как мы помним, управление потоком по горизонтали в Vitek VT-2513 только ручное).
• При нажатии кнопки «I Feel» сплит-система вместо встроенного во внутренний блок термодатчика использует показания датчика, интегрированного в пульт управления. Таким образом, при автоматическом управлении кондиционер учитывает температуру воздуха не в месте инсталляции, а в выбранной пользователем точке помещения — к примеру, рядом с рабочим или спальным местом.
• Одним нажатием на кнопку «I Set» можно запомнить установки устройства: заданную температуру, режим работы и скорости вентиляции.
• Функция блокировки от детей включается и выключается одновременным нажатием на кнопки «Mode» и «Timer».

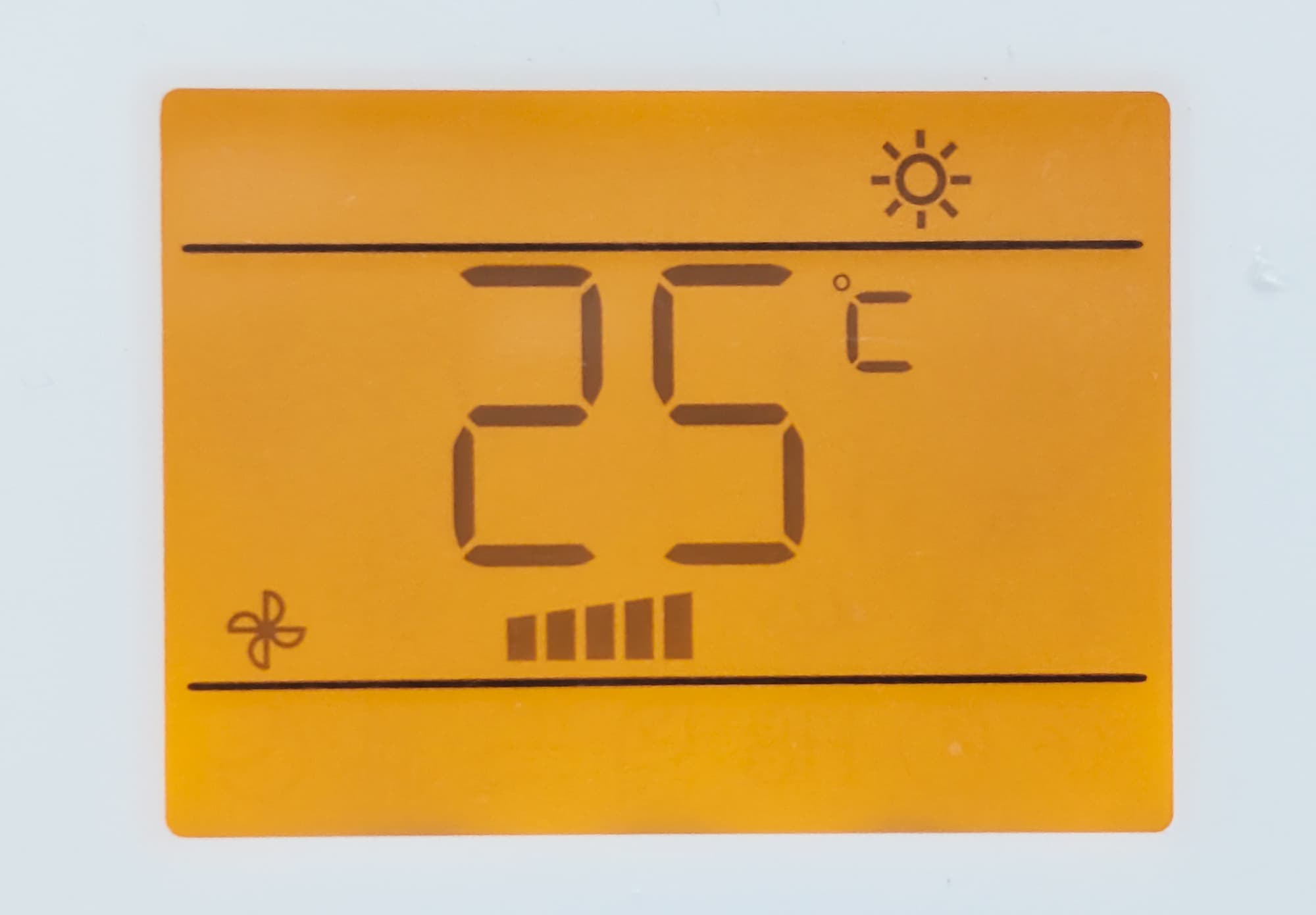

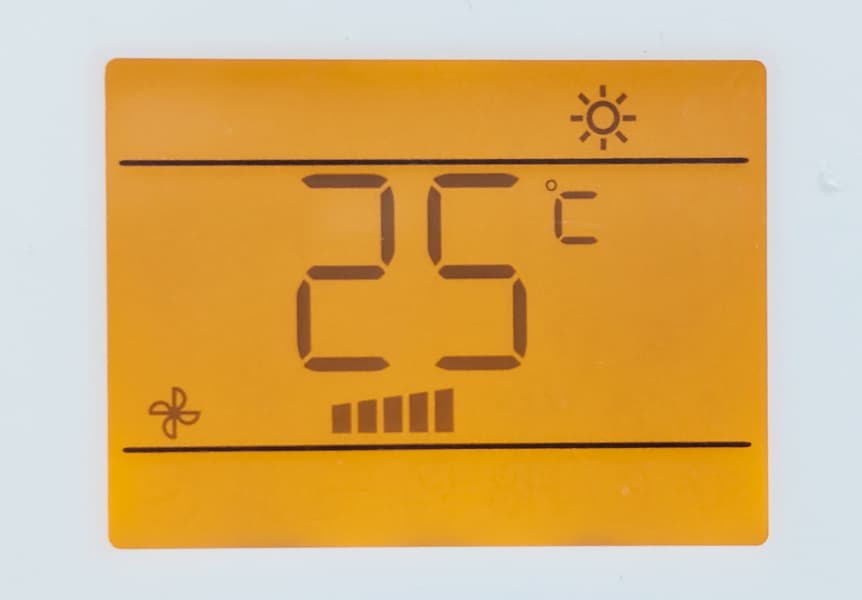

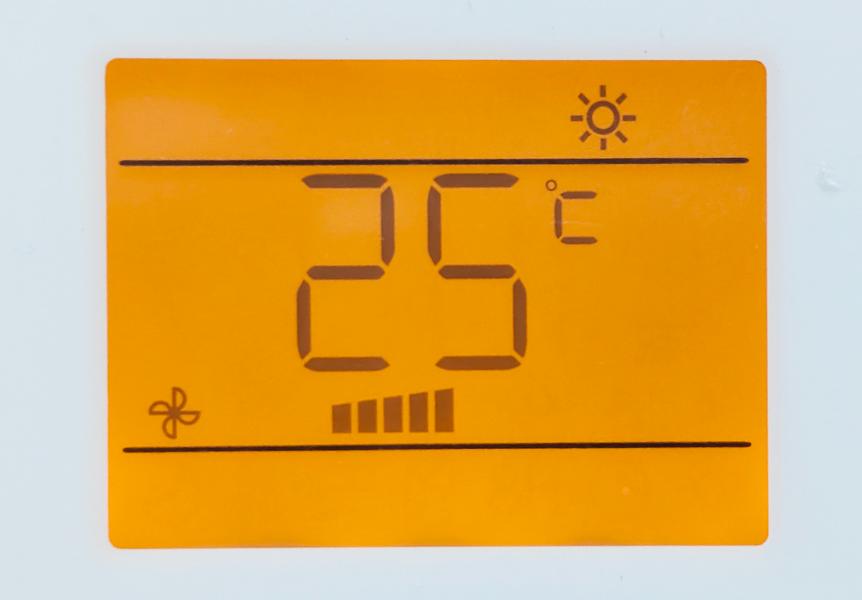

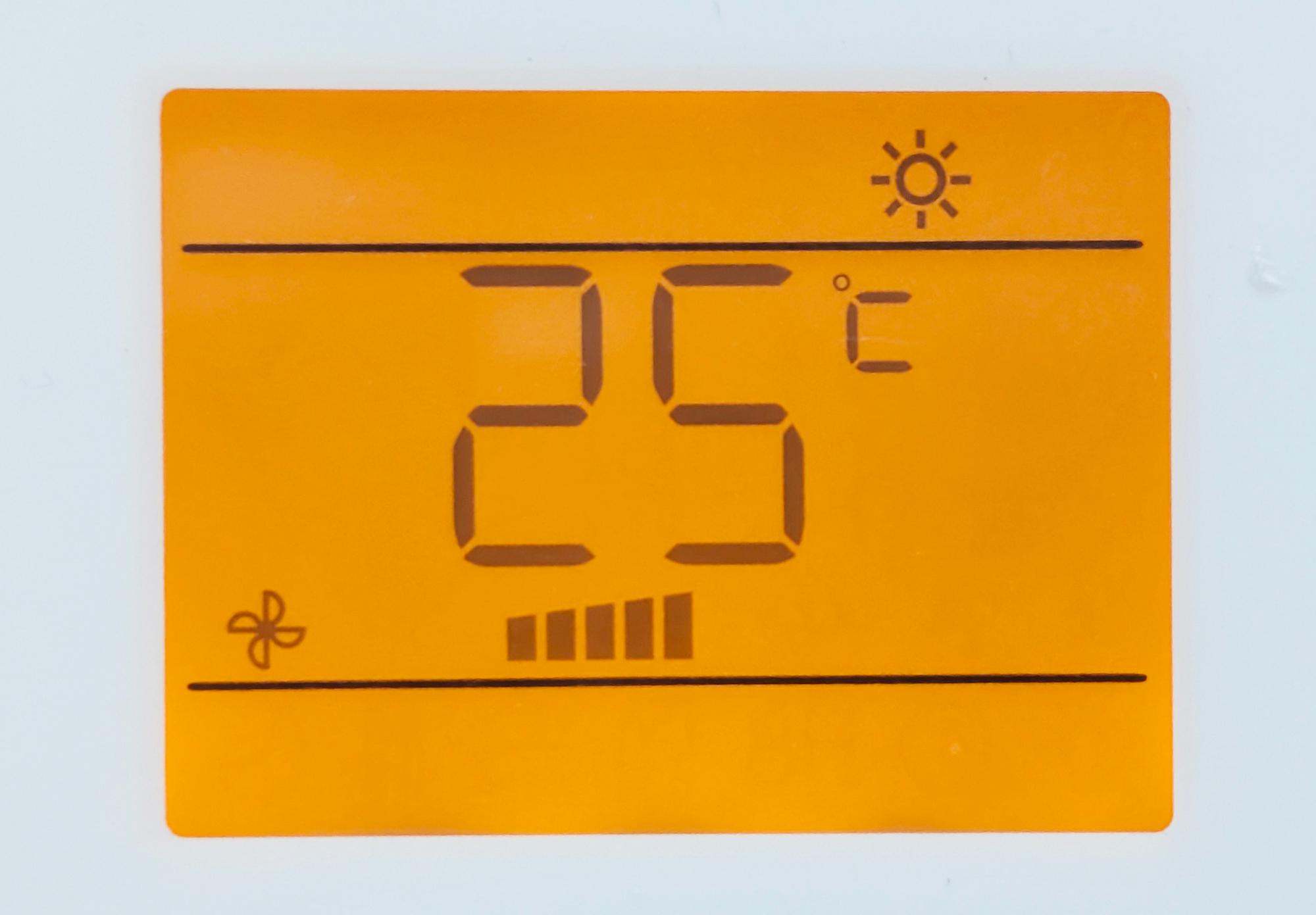

При включении кондиционера включается оранжевая подсветка дисплея. На нем отображается выбранный режим работы, установленная температура и скорость вентилятора. Наличие подсветки — очень приятная неожиданность для бюджетной модели: возможность управлять устройством в полной темноте встречается не у всех кондиционеров из более высоких ценовых категорий.

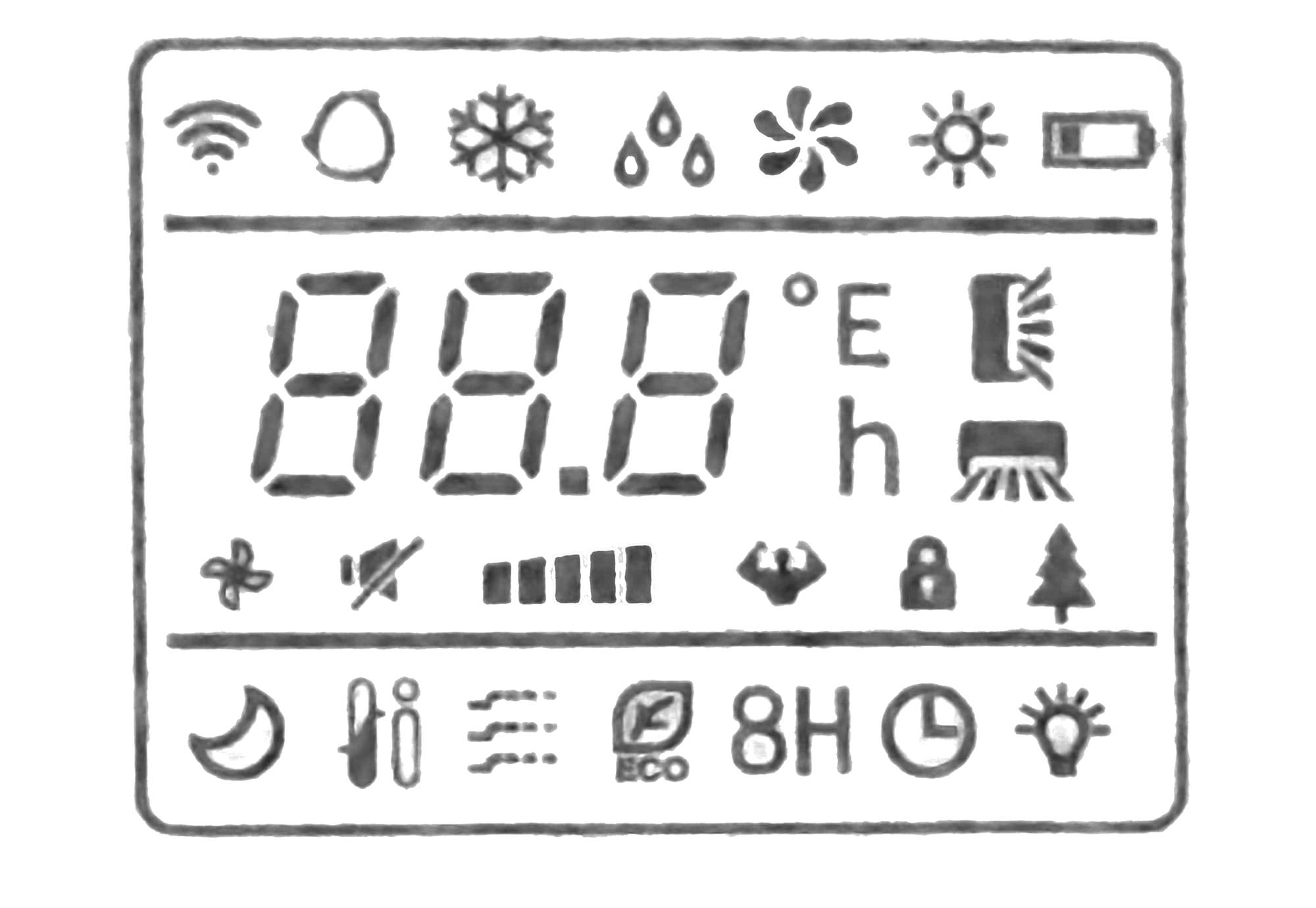

Верхний ряд символов на дисплее отведен для индикации режимов работы. В нижней части предусмотрены символы дополнительных функций. Типовой пульт управления рассчитан на использование с несколькими моделями кондиционеров Vitek, поэтому некоторые символы пользователь Vitek VT-2513 не увидит: в нашем кондиционере, напомним, отсутствуют управление по Wi-Fi, электропривод горизонтальных жалюзи и ряд других функций, доступных в старших моделях.

Через полминуты после последнего нажатия оранжевая подсветка дисплея гаснет и он переходит в спящий режим. При этом кнопка «Power» светится неярким зеленым цветом: пульт нетрудно найти даже в совершенно темной комнате.

Установка

Незадолго до установки сплит-системы в квартире, которую мы решили отвести под тестовый полигон, был сделан ремонт, поэтому выбор способа прокладки трассы стал очевиден: вместо штробления стены с последующей заделкой решено было вести ее наружным способом, с укладкой в короб.

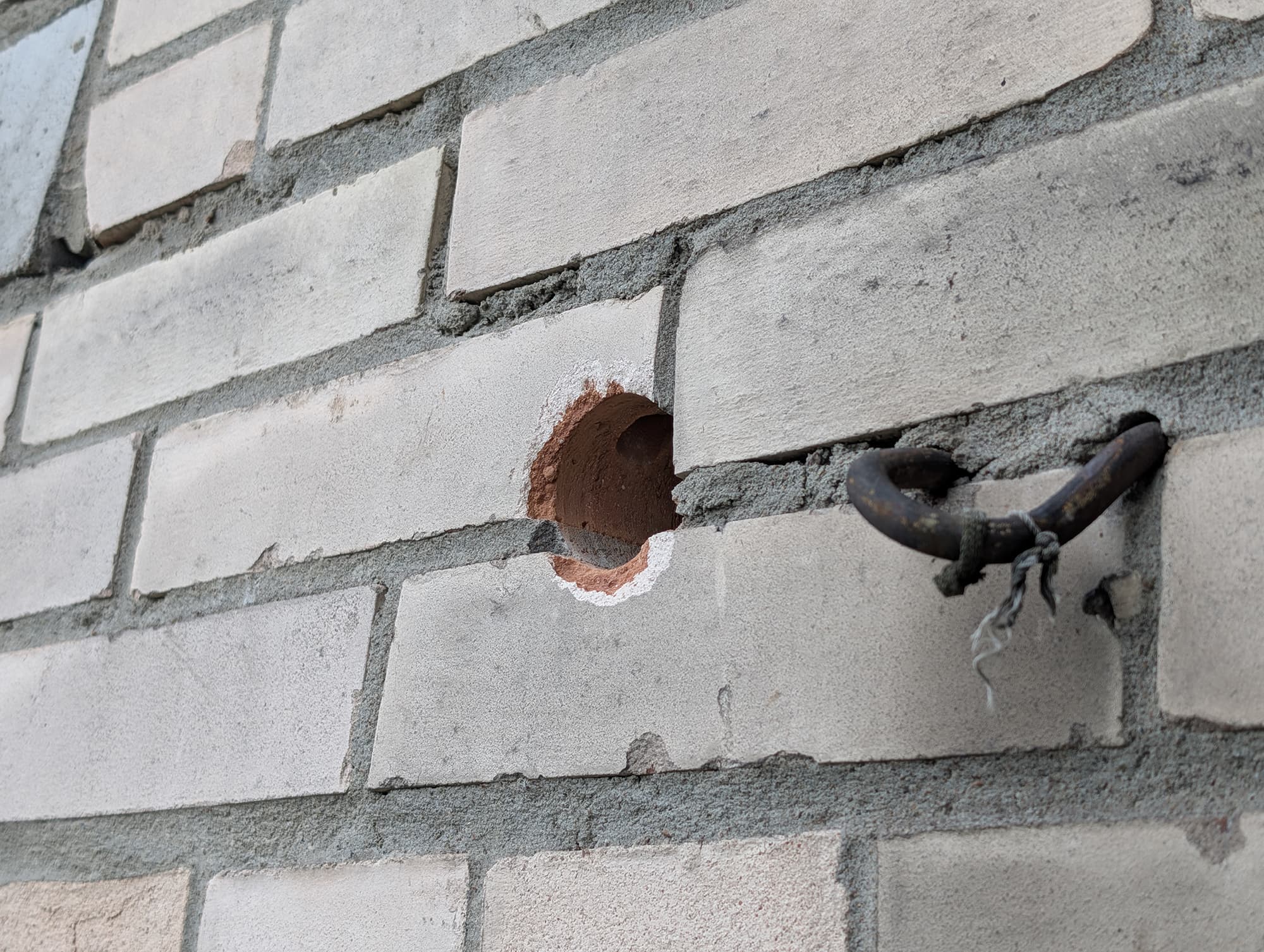

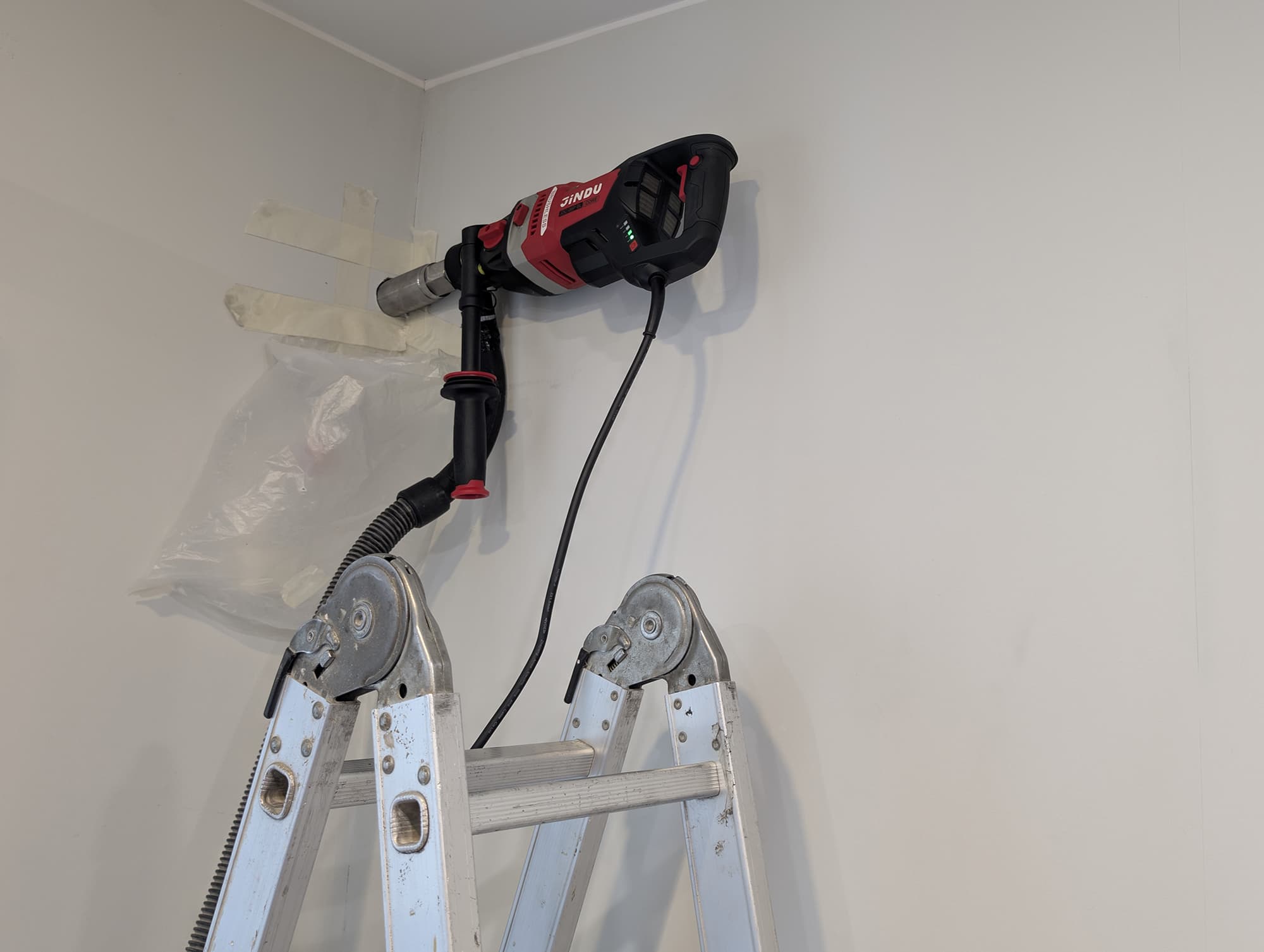

Монтаж системы начинается с бурения отверстия в наружной стене. Современный инструментарий позволяет проделать это с минимумом пыли и мусора. Отметим, чуть забегая вперед, что результатом работ бригады монтажников из авторизованного сервисного центра производителя мы остались полностью удовлетворены: инсталляция была проведена быстро, аккуратно и в срок.

В процессе бурения нам выдалась возможность поинтересоваться составом стены.

Инсталляция Vitek VT-2513 не вызвала никаких сложностей: система монтируется стандартным образом. Трасса должна прокладываться с небольшим уклоном для свободного вытекания конденсата, изгибаться плавно, без заломов. Трубопроводы обтягиваются теплоизоляцией, объединяются с дренажной трубкой, силовым и сигнальным кабелями и обтягиваются тефлоновой лентой, входящей в комплект системы.

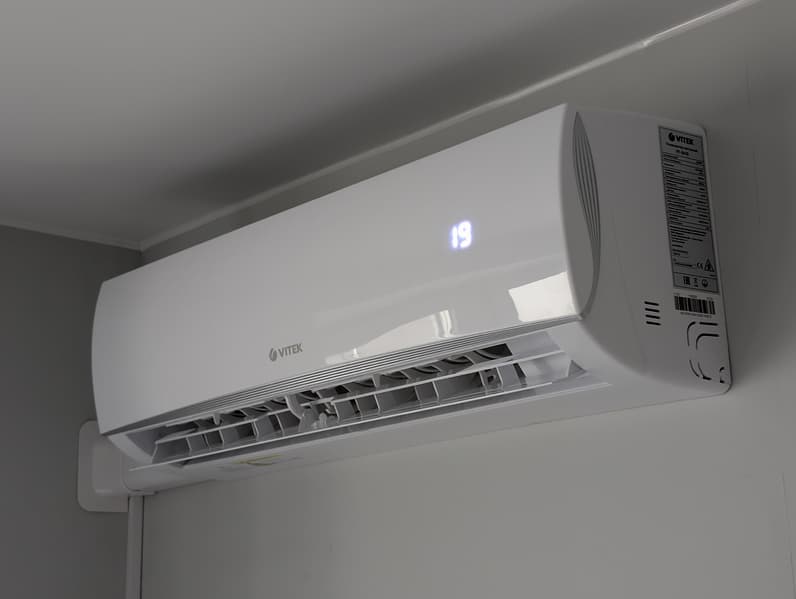

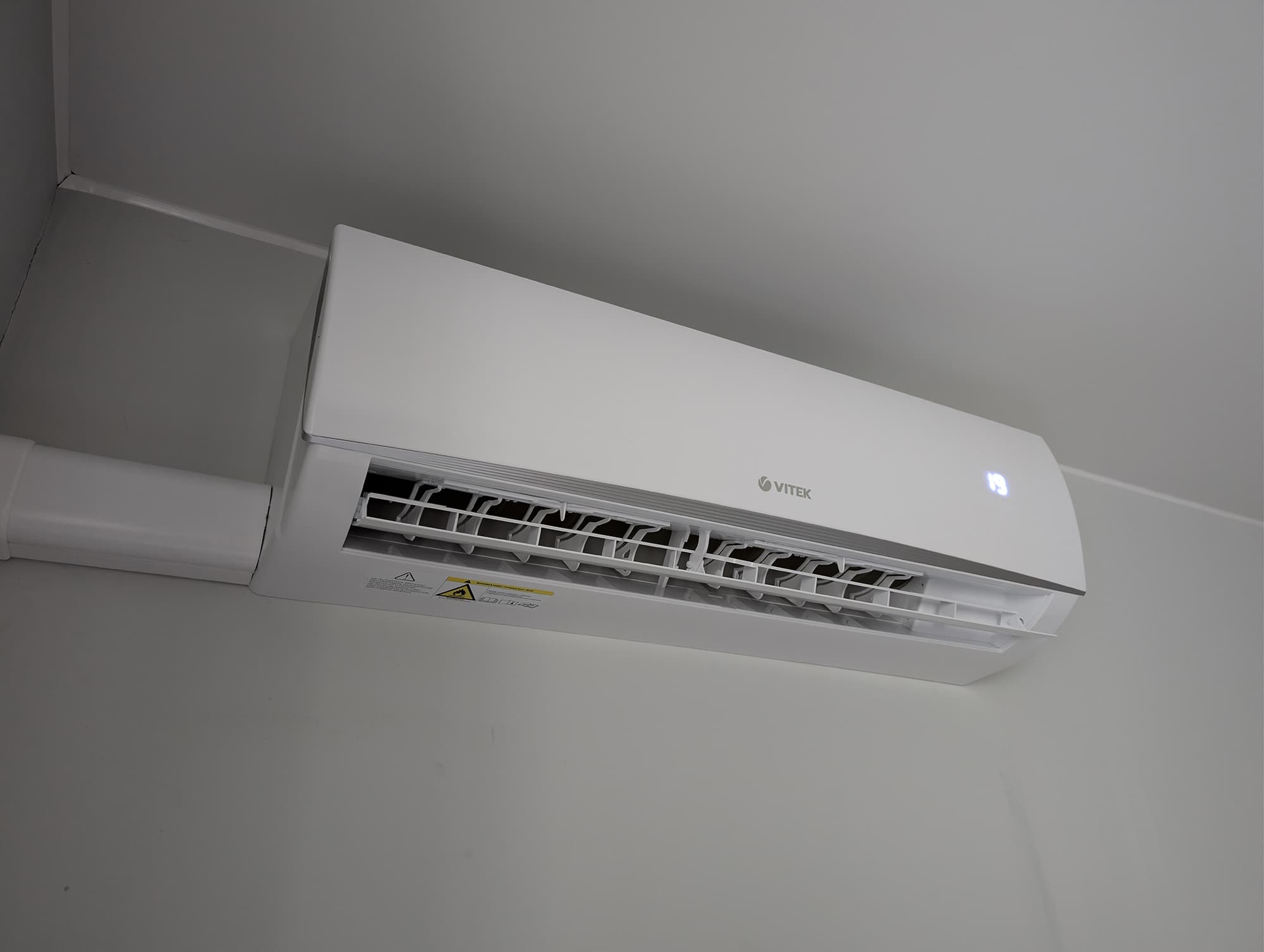

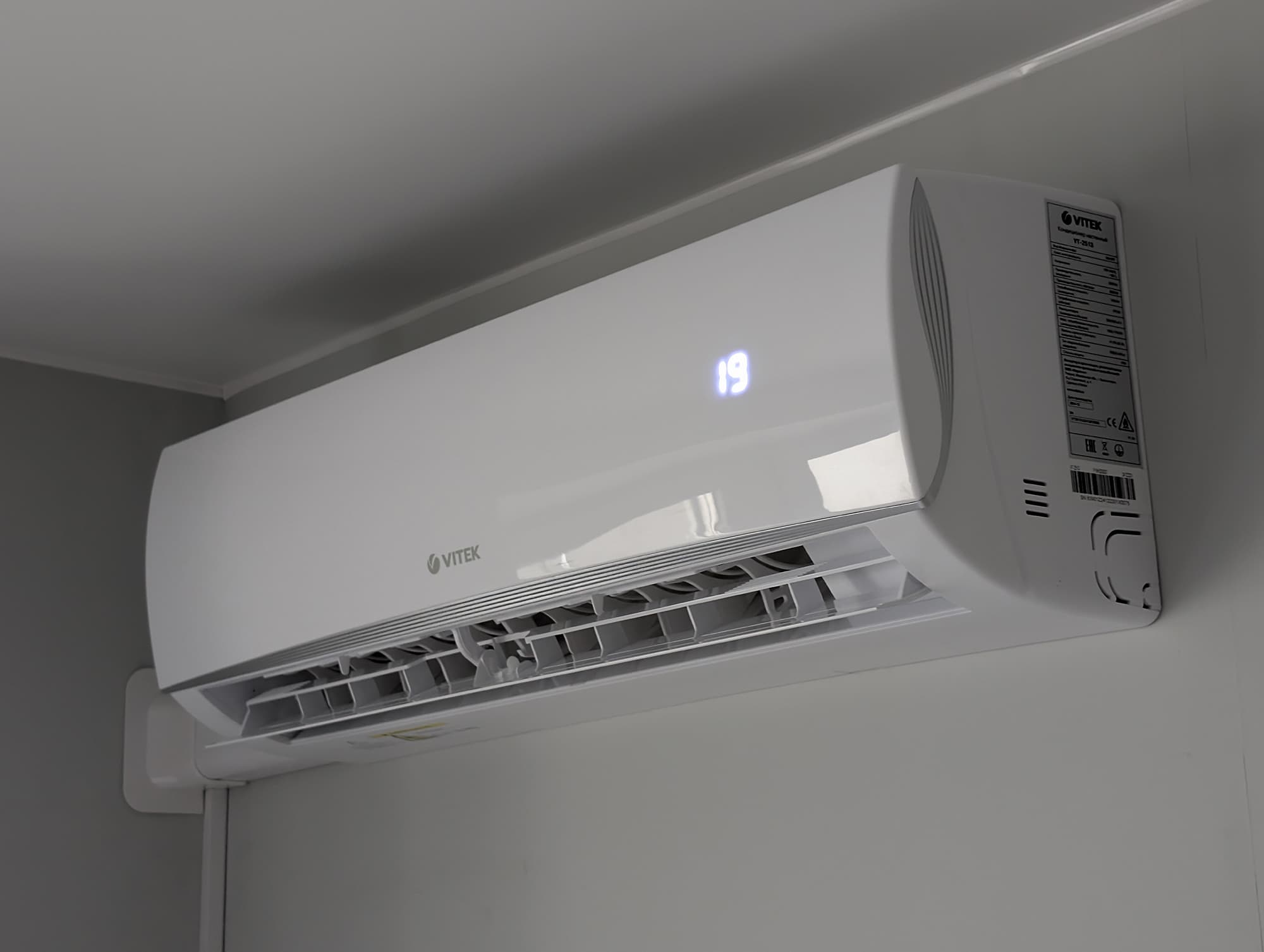

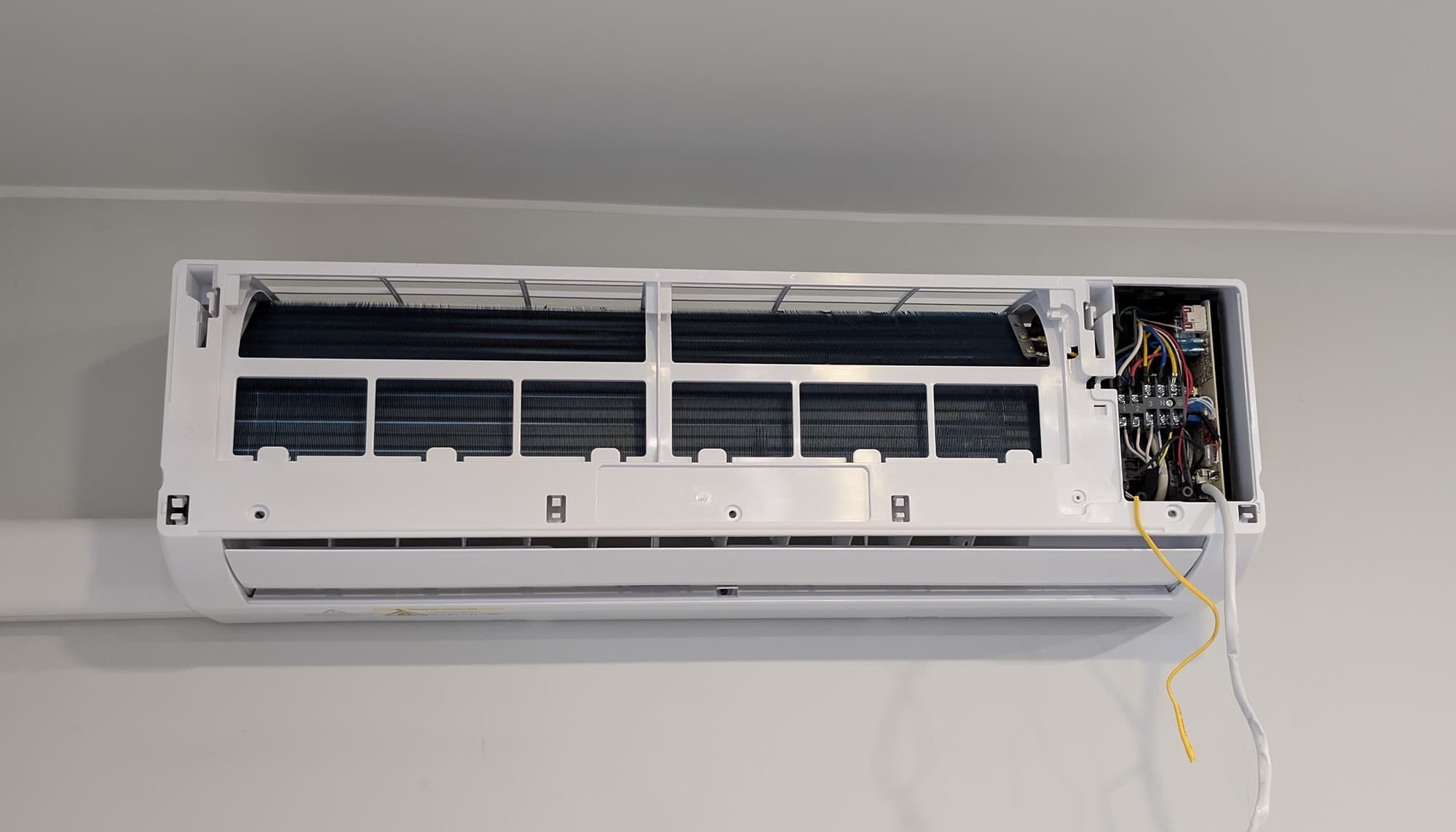

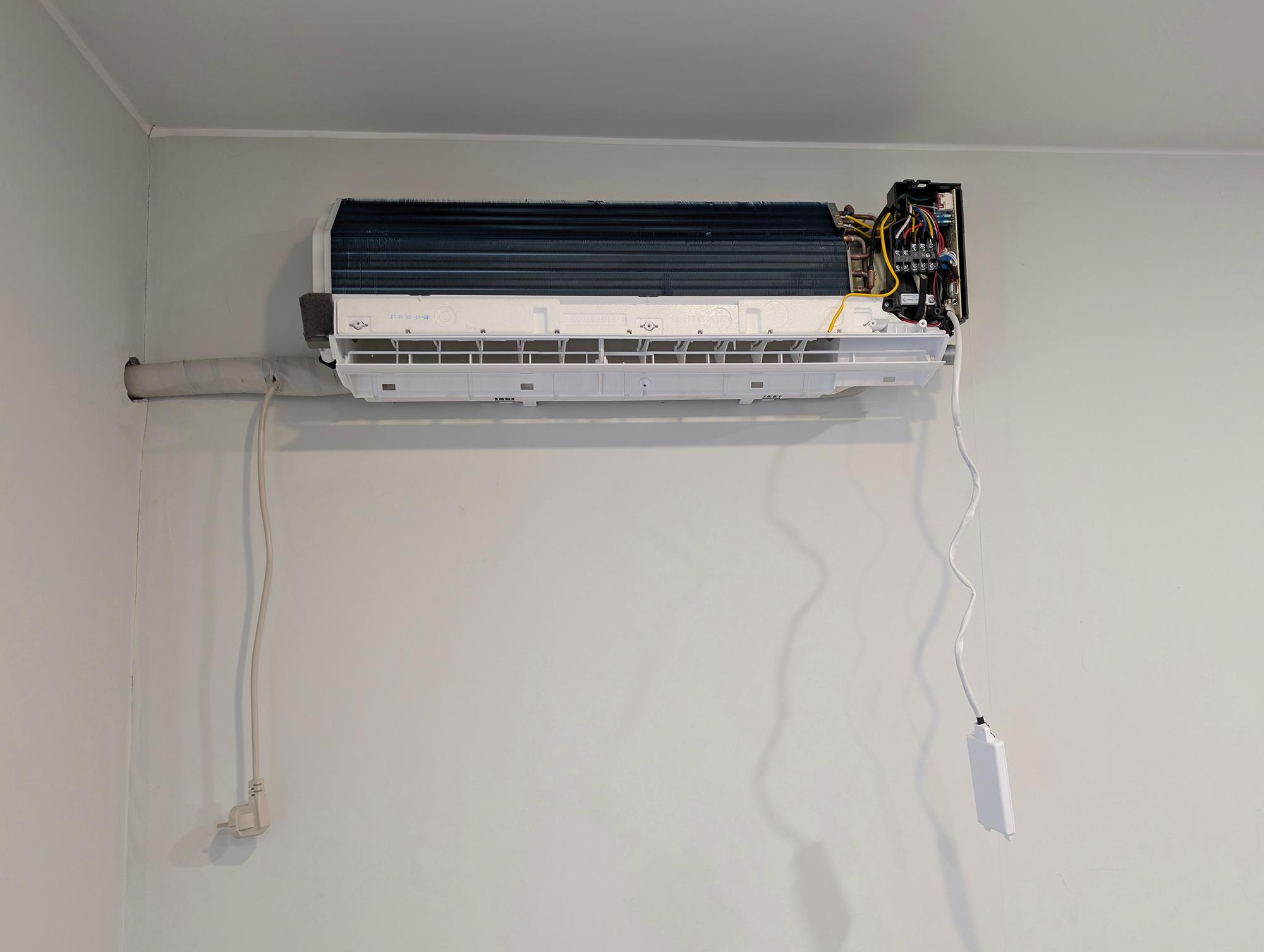

После прокладки трассы наступает очередь монтажа внутреннего блока. Каких-либо неожиданностей при установке не встретилось, процедура прошла гладко и без затруднений.

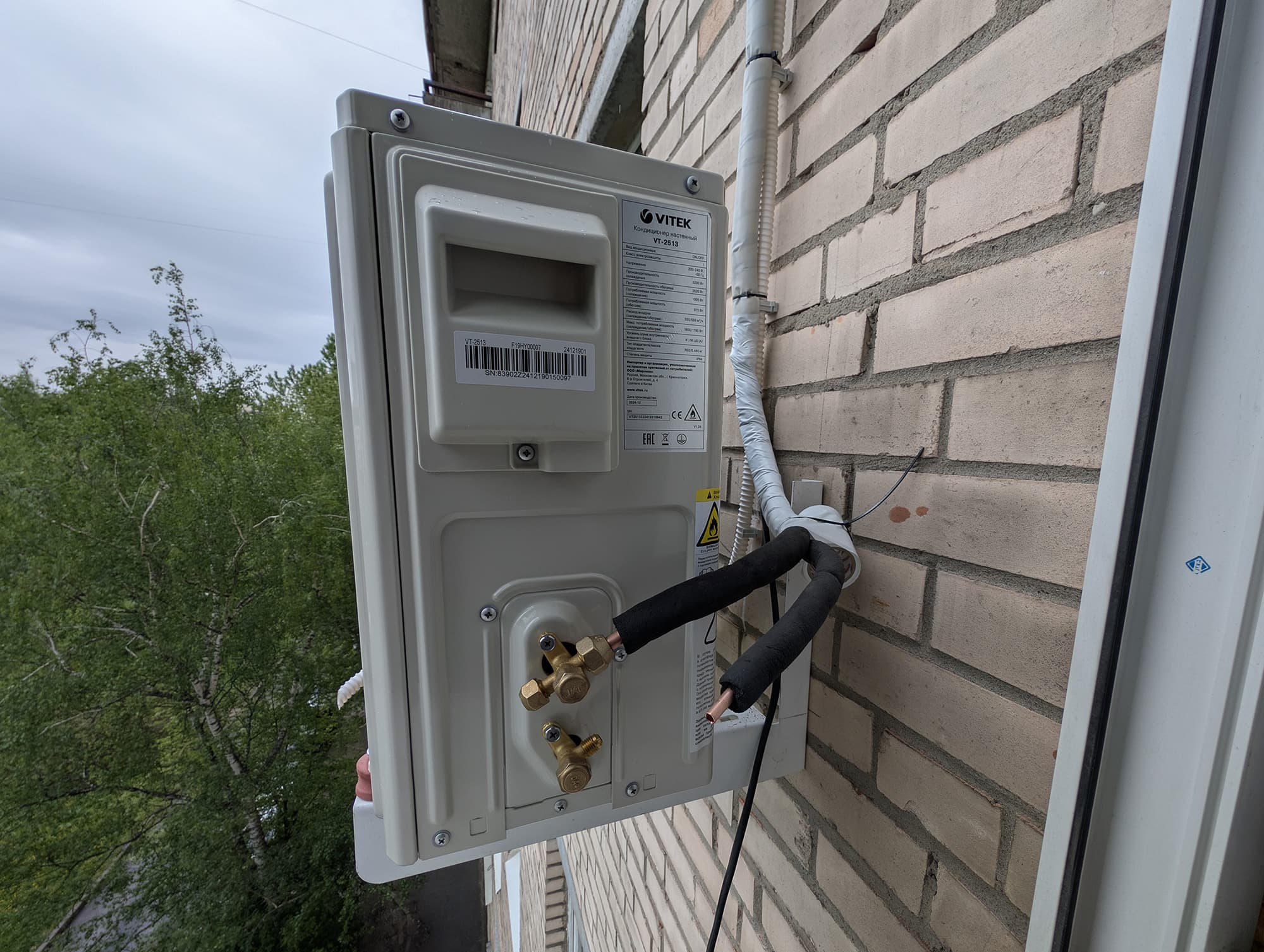

Завершающий этап — установка наружного блока, проверка соединений, вакуумирование трассы и проверка давления в системе. При выборе места и способа монтажа мы позаботились об удобстве доступа к штуцерам и клеммам: при необходимости обслуживания кондиционера услуг альпинистов в нашем случае не потребуются.

Эксплуатация

Заслонка внутреннего блока позволяет управлять потоком воздуха в пределах примерно 90°: его можно направить как горизонтально, параллельно потолку, так и вниз, вдоль стены. Примерно на те же 90° можно регулировать поток и в горизонтальной плоскости, но только вручную. Две половинки горизонтальных жалюзи настраиваются независимо и могут направлять струю воздуха в одну или разные стороны.

Шум при работе внутреннего и наружного блоков не создает дискомфорта, а на минимуме мощности размещенный в спальне кондиционер не мешает спать даже людям с беспокойным сном. Чуть позже мы воспользуемся шумомером и измерим звуковое давление, создаваемое внешним и внутренним агрегатами.

К равномерному шуму вентилятора внутреннего блока иногда добавляется хорошо слышимое потрескивание пластиковых деталей. Это, как указывает руководство, вызвано температурным расширением материала и не является неисправностью.

В автоматическом режиме кондиционер поддерживает установленную пользователем температуру, при необходимости включая нагрев или охлаждение.

В режиме осушения прибор подсушивает воздух в помещении, незначительно понижая температуру в нем. Встроенного гигрометра в этой модели нет — установить целевую влажность и поддерживать ее на указанном значении нельзя.

В режиме вентиляции также не происходит ни охлаждения, ни нагрева: внутренний блок перемешивает воздух в помещении, создавая циркуляцию. Как и подавляющее большинство приборов этого типа, сплит-система не способна обеспечить подачу свежего воздуха извне. О проветривании пользователь должен заботиться самостоятельно.

При кратковременном сбое в питании кондиционер выключается и остается в режиме ожидания. При прекращении работы с пульта и последующем включении устройство возобновляет работу в последнем выбранном пользователем режиме, сохраняя все настройки.

Уход

Производитель напоминает, что от чистоты устройства зависит его эффективность и производительность. Перед регулярным обслуживанием необходимо обесточить систему и подождать не менее 5 минут.

Для ухода за внутренним блоком используют нейтральные моющие средства и мягкую сухую или влажную ткань. Нельзя промывать модуль водой, использовать жесткие щетки и растворители.

Чтобы очистить противопылевые фильтры, следует извлечь их из корпуса, промыть мыльным раствором и тщательно высушить перед установкой на место.

Каких-либо рекомендаций по уходу за наружным блоком производитель не приводит.

Наши измерения

Потребляемая устройством мощность зависит от режима работы.

Суточное энергопотребление зависит также от режима работы, но вместе с этим еще и от объема помещения, температуры в комнате и снаружи, а также от установленного пользователем значения целевой температуры. В спящем режиме сплит-система потребляет около 1,8 Вт.

Максимальное энергопотребление Vitek VT-2513 оказалось заметно выше среднего для кондиционеров типа «on/off» сравнимой мощности.

Уровень звукового давления мы измеряли с помощью шумомера на расстоянии 1 м от работающего устройства, направив микрофон на источник звука.

Следует помнить, что издаваемый устройством шум зависит от условий установки: параметров помещения, обстановке в нем, длины трассы кондиционера, температуры в области внутреннего и наружного блоков, а также ряда других субъективных параметров, поэтому полученные нами данные могут отличаться от паспортных данных.

Шум при работе внешнего блока составляет приблизительно 52 дБА.

Звук внутреннего блока зависит от режима работы вентилятора:

Чтобы приблизительно оценить максимальный расход воздуха, мы измерили скорость потока, разместив анемометр вплотную к выпускной решетке внутреннего блока в 13 точках. Средняя скорость составила приблизительно 4,12 м/c. При известной площади сечения воздуховода (565×80 мм=0,045 м²) можно вычислить производительность: 11,12 м³/мин, или 667 м³/час. Это чуть выше указанных в документации данных.

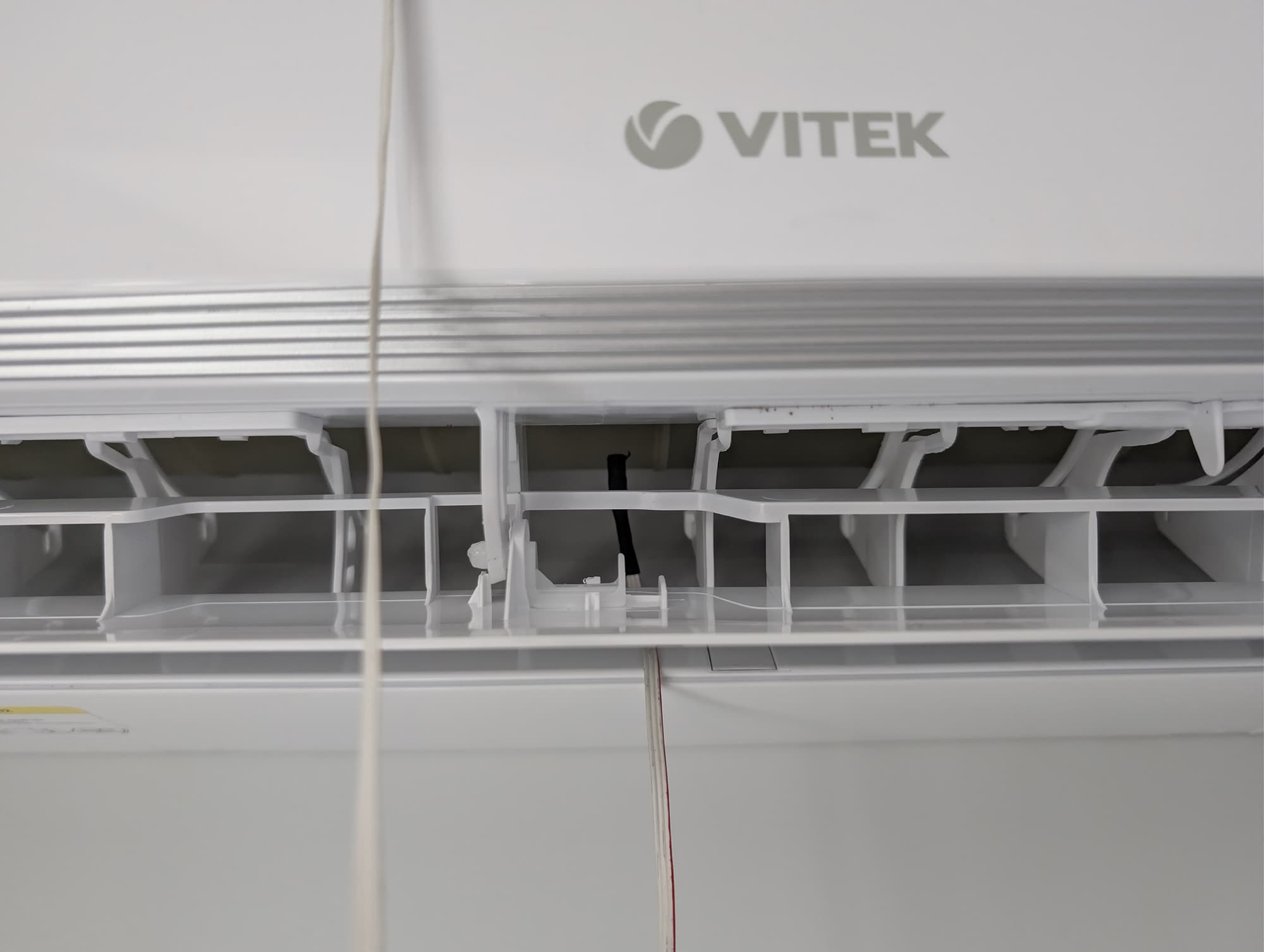

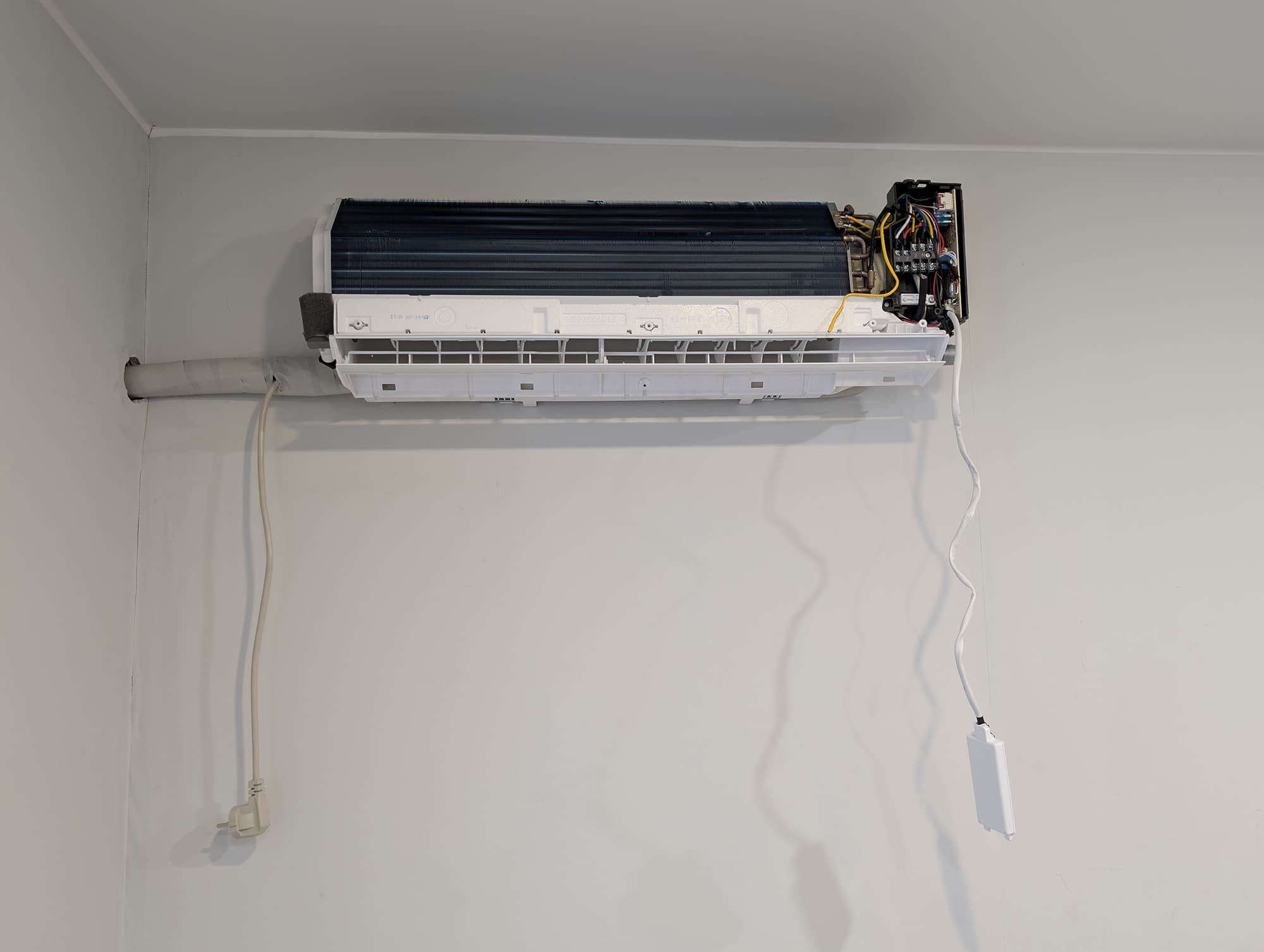

Для изучения работы кондиционера в режимах охлаждения и обогрева мы воспользовались ваттметром и тремя проводными температурными датчиками.

Один из датчиков был размещен на выпускной решетке внутреннего блока, второй — на входе в устройства. Третий датчик мы разместили вдали от устройства, в противоположном углу комнаты площадью около 20 м² с высотой потолков около 2,5 м.

Режим охлаждения

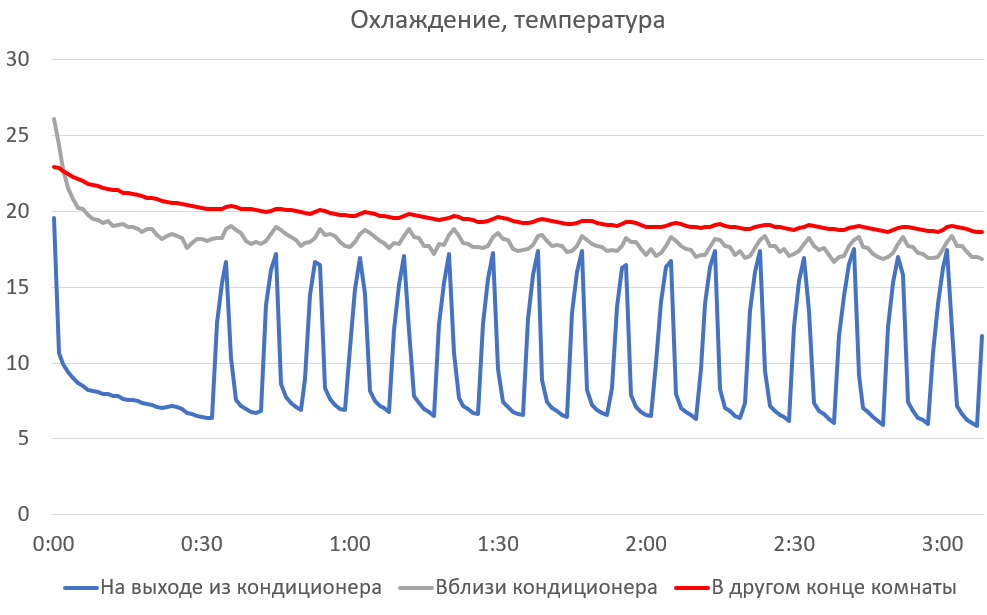

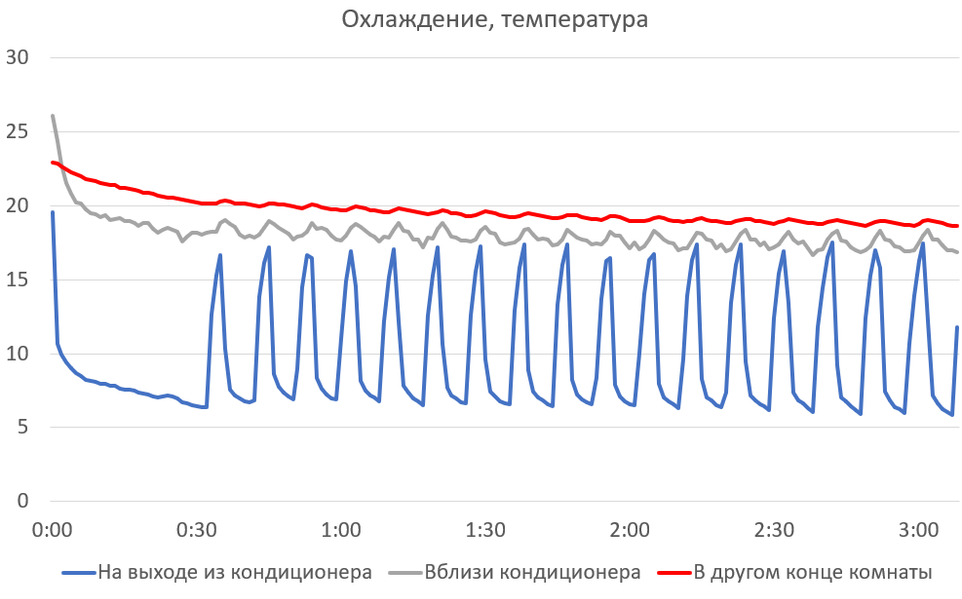

В помещении с исходной температурой около 25 °C мы включили кондиционер в режиме охлаждения и установили целевую температуру на 18 °C.

В конструкции сплит-системы использован классический компрессор типа on/off. Регулировка мощности устройства осуществляется включением и выключением двигателя.

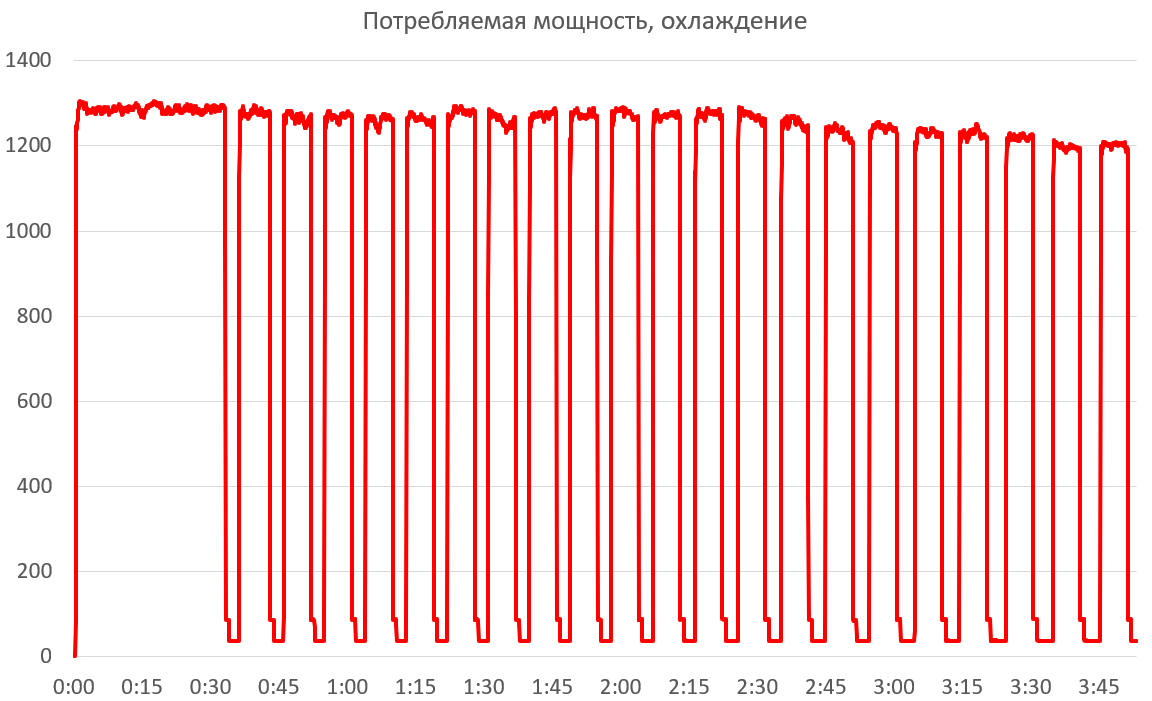

Кондиционер, включенный в режиме охлаждения в нагретом помещении некоторое время работает непрерывно: это позволяет понизить в нем температуру за минимальный срок. Примерно через полчаса целевая температура была достигнута и устройство перешло на импульсный режим работы.

Минимальная температура на выходе из устройства составила, согласно нашим измерениям, 5,5 °C.

Интервалы между включениями зависят от температуры в помещении и установленного целевого значения. В нашем случае цикл длился около 10 минут.

По мере охлаждения помещения потребляемая устройством мощность не изменяется, а интервалы между включениями компрессора увеличиваются.

Максимальная потребляемая мощность в режиме охлаждения составляет 1306 Вт.

Режим обогрева

В помещении с исходной температурой около 21 °C мы включили кондиционер в режиме обогрева и установили целевую температуру на 26 °C.

Запущенный в режиме обогрева в относительно холодной комнате кондиционер некоторое время работает непрерывно, затем переходит на циклическую работу: логика здесь такая же, как и при охлаждении.

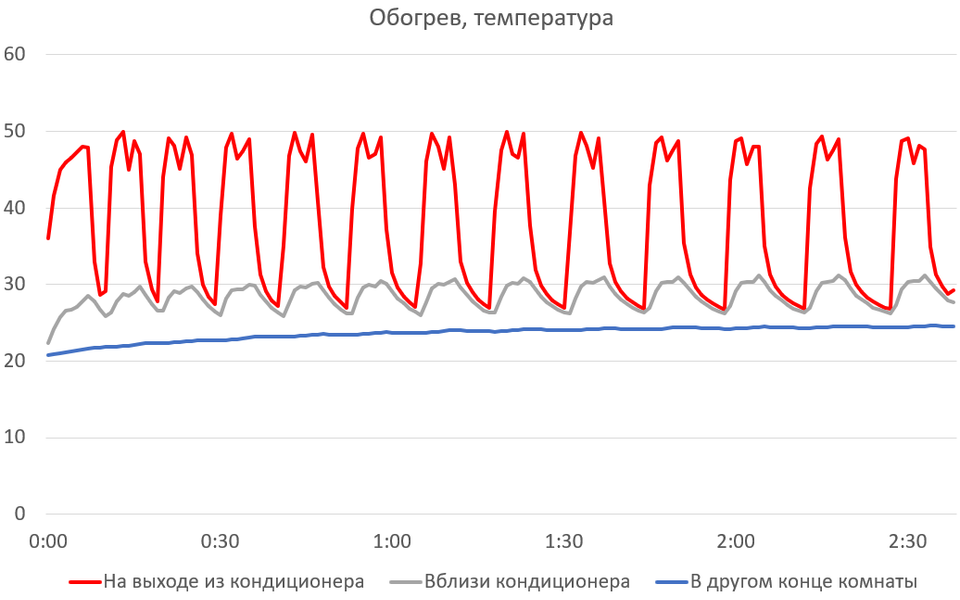

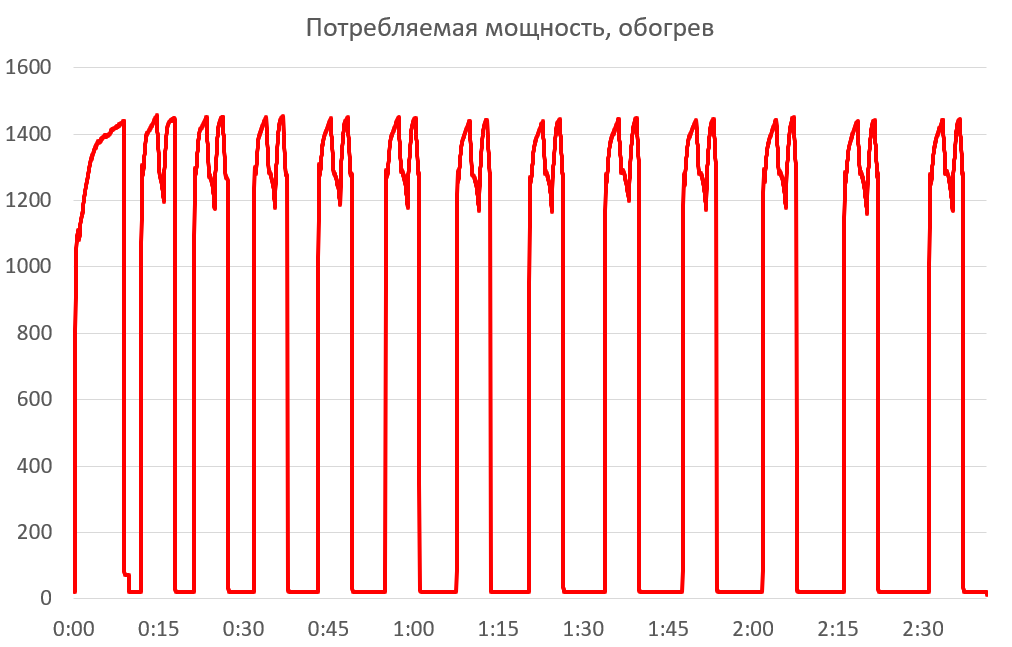

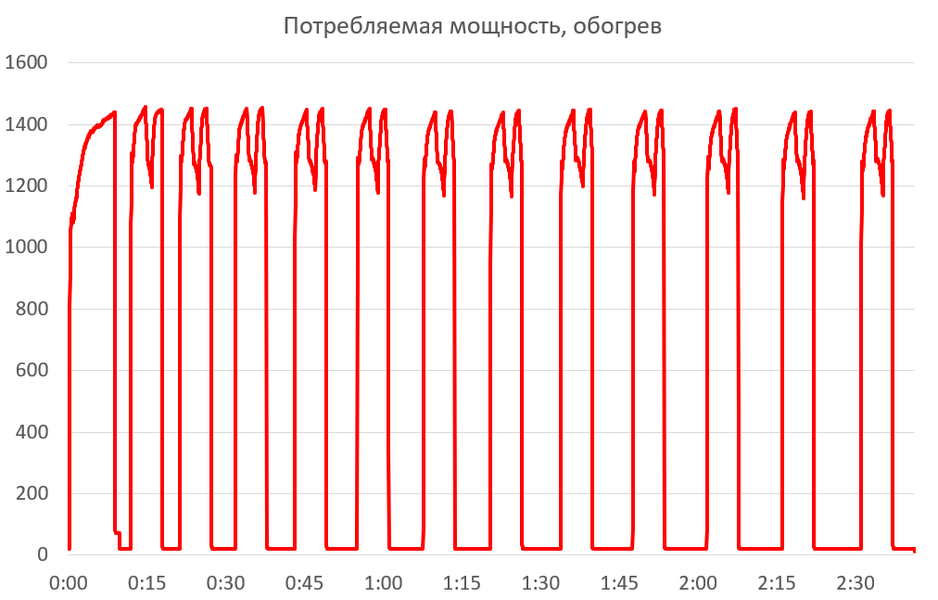

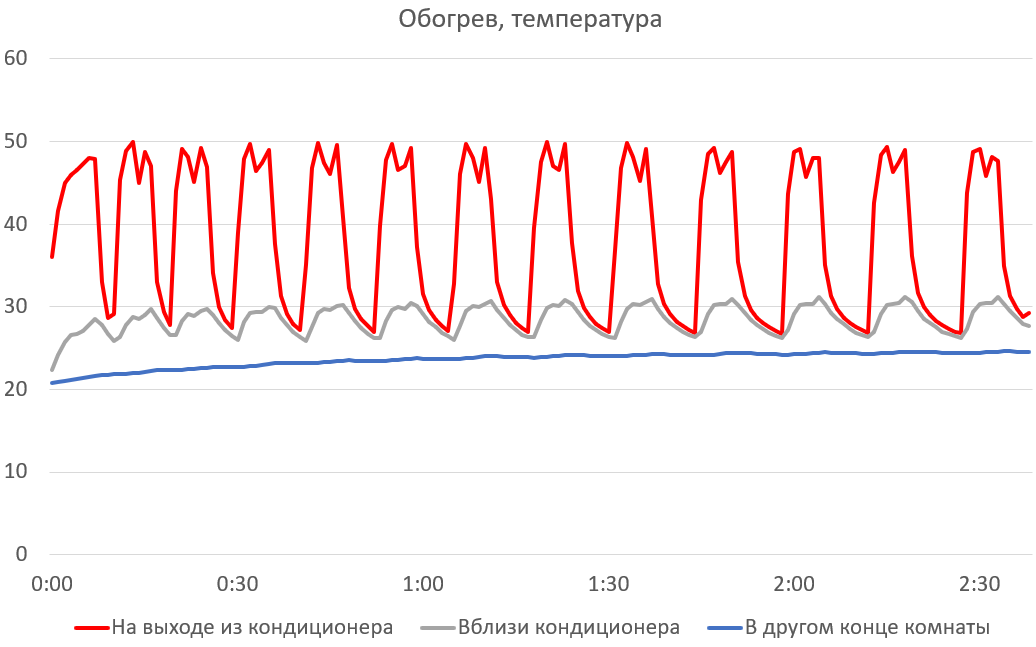

Как можно заметить на графике, в режиме обогрева компрессор кратковременно выключается в середине цикла: кривая изменения температуры на выходе из устройства напоминает зубцы кремлевской стены. Вероятно, такой алгоритм оберегает агрегат от перегрева.

Максимальная температура на выходе из устройства составила, согласно нашим измерениям, 49,9 °C.

Как и в режиме охлаждения, с приближением температуры в помещении к заданному значению интервалы между включениями компрессора слегка увеличиваются.

Энергопотребление в режиме обогрева достигает 1457 Вт — чуть больше, чем при охлаждении.

Выводы

Сплит-система Vitek VT-2513 — весьма недорогой и достаточно мощный кондиционер классического (on/off) типа. Его производительность (12 000 BTU) подходит для установки в квартирах и офисах среднего (до 35 м²) размера.

Низкая цена модели объясняет отсутствие функций, ставших привычными в более дорогих устройствах: у Vitek VT-2513 отсутствует опция управления по Wi-Fi и возможность интеграции в системы умного дома, регулировка потока в горизонтальной плоскости осуществляется только вручную, нет встроенного гигрометра и УФ-излучателя. Тем не менее, свою основную функцию — поддержание заданной температуры воздуха в помещении — устройство выполняет весьма успешно.

К недостаткам устройства мы относим разве что высокую потребляемую мощность: она, согласно нашим измерениям, оказалась заметно выше среднего для кондиционеров типа «on/off» сравнимой производительности.

Экономичной эту модель назвать сложно, но при сезонном использовании в городской квартире (несколько недель в режиме охлаждения в период летней жары и отопление помещения в холодное межсезонье) приобретение бюджетного кондиционера «on/off» может в конечном счете оказаться выгоднее, чем установка дорогой инверторной модели.

Плюсы:

• низкая цена
• невысокий уровень шума
• хорошая производительность

Минусы:

• сравнительно высокая потребляемая мощность

В заключение предлагаем посмотреть наш видеообзор сплит-системы Vitek VT-2513:
