Обзор датчиков и устройств Триколор Умный дом

«Национальная спутниковая компания», основанная в 2005 году, уже через три года получила своего первого миллионного абонента. Теперь Триколор занимает треть рынка коммерческого телевидения России с более чем 12 миллионами подключенных домохозяйств. За время работы компании развивалась сеть покрытия, учреждались ТВ-каналы, производился переход на новые форматы и оборудование. Расширялась и функциональность: был реализован двусторонний спутниковый интернет-доступ, а чуть позже «Триколор ТВ» объявил о старте вещания телеканалов через интернет.

Благодаря такому развитию (оно обеспечено в первую очередь ценовой политикой, весьма демократичной) сегодня невозможно отыскать город, село или деревеньку, домики в которых не были бы украшены тарелкой со знакомым логотипом. А то и несколькими «тарелками» сразу.

В результате недавнего ребрендинга из названия компании исчезло буквосочетание «ТВ». Теперь это просто «Триколор». Почему? Очень просто: прежнее имя перестало отвечать новым направлениям деятельности компании. Точнее, оно указывает лишь на одно направление — телевещание. Но ведь помимо ТВ Триколор обеспечивает теперь спутниковый доступ в интернет, телевещание через интернет, а в текущем году добавился еще один сервис: «Триколор Умный дом».

На кого он рассчитан? В первую очередь на уже имеющихся абонентов. А ведь это, напомним, 12-миллионная армия. Причем чрезвычайно разнообразная армия. Пользователи Триколора — это представители всех слоев населения. Например, семья, имеющая несколько видов жилья. Проживая в городской квартире, они временами наведываются в свой загородный дом, чтобы (в том числе) убедиться в его сохранности. Или семья, в составе которой есть пожилые родственники, живущие отдельно и требующие надзора (в хорошем смысле, конечно). В конце концов, почему мы ограничиваемся семьями? Среди абонентов наверняка отыщутся и предприниматели, имеющие далеко расположенный офис, заправку, кафе, магазин или автосервис. Все эти объекты одинаково нуждаются в контроле. Подчеркнем: не в охране, а именно в контроле. Охраной должны заниматься соответствующие структуры, а вот проконтролировать состояние розеток, температуру и другие факторы риска в помещении можно и самому.

Именно в контроле заключается роль Умного дома. Все эти датчики в связке с центральным хабом предназначены для подачи сигнала хозяину о каком-либо событии, также они в состоянии произвести какие-то действия в соответствии с запрограммированным сценарием. В этой статье мы подробно изучим не только устройство каждого датчика, но и возможные ситуации их применения на практике, установив всю систему в загородном доме.

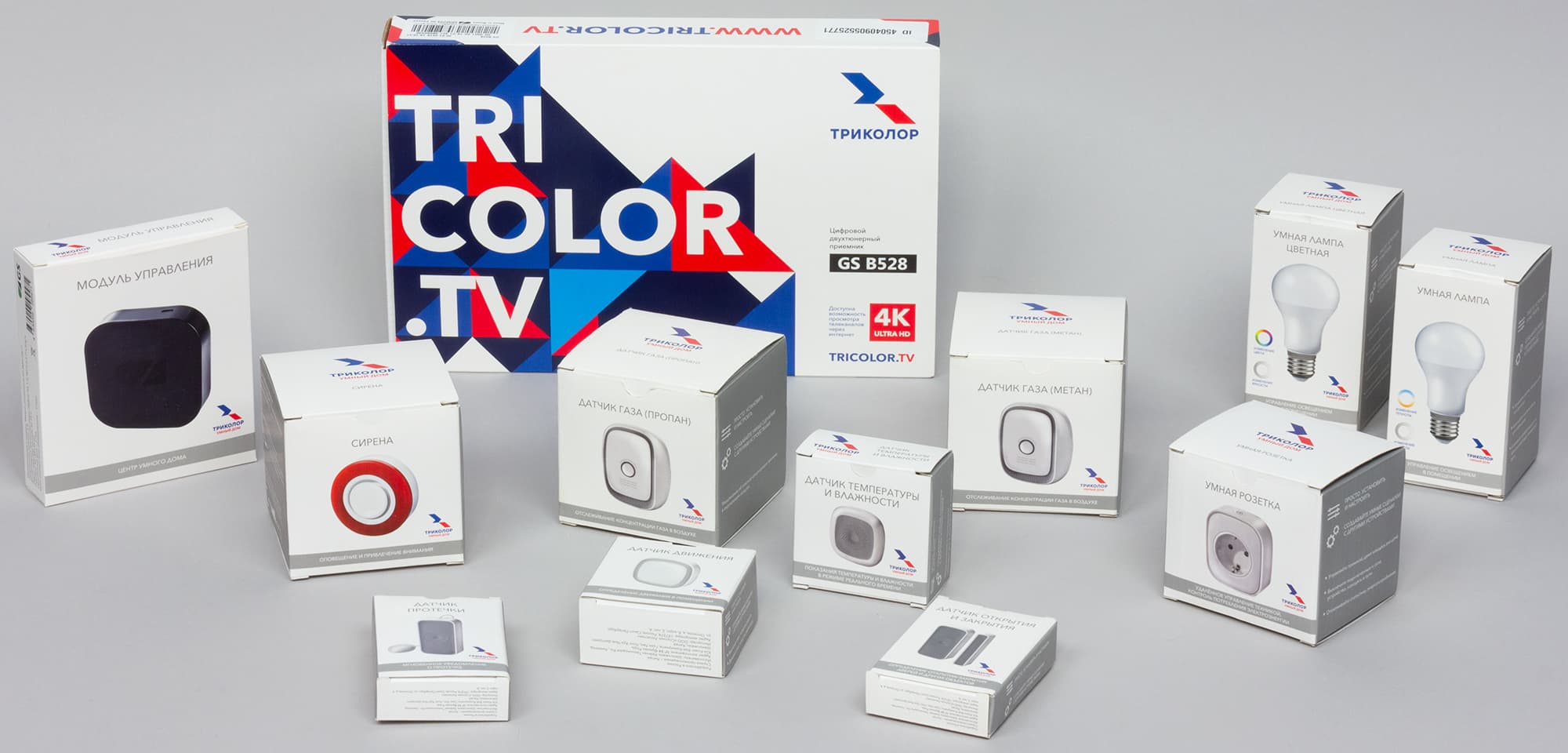

Комплектность, конструкция

Умный дом Триколора состоит из датчиков, которые не являются самостоятельными устройствами. То есть они не подключаются к интернету поодиночке. Для этого им нужен центральный модуль управления, хаб. Но и хаб также не является независимым прибором. Для работы он должен быть подключен к приставке General Satellite, предназначенной для работы в сети Триколор. Мы помним, на кого рассчитан этот Умный дом: на имеющихся абонентов Триколора. Важное примечание: подойдет не каждый приемник (ресивер). Лишь относительно новые модели, имеющие возможность подключения к интернету, способны работать с Умным домом.

В набор, предоставленный для тестирования, вошел цифровой спутниковый двухтюнерный приемник модели GS B528, а также все имеющиеся сегодня у Триколора датчики и устройства:

  • модуль управления GS SMH-ZW-l1
  • умная розетка GS SKHMP30-l1
  • датчик газа для метана GS SGMHM-l1 и и пропана GS SGPHM-l1
  • умная лампа GS BDHM8E27W70-l1
  • умная цветная лампа GS BRHM8E27W70-l1
  • инфракрасный датчик движения GS SMHM-l1
  • датчик открытия и закрытия GS SOHM-l1
  • датчик температуры и влажности GS STHM-l1
  • датчик протечки GS SWHM-l1
  • сирена GS SRHMP-l1

Дизайн всех устройств (за исключением, конечно же, ресивера) выдержан в едином стиле: матовый белый пластик с офисно-серыми вставками, плавные обводы форм. Это говорит не только о продуманности и тщательном проектировании каждого датчика в отдельности, но и показывает заботу разработчика о внешнем виде всей системы в целом. Да, какой-то пользователь может поначалу ограничиться всего одним датчиком — скажем, открытия/закрытия двери или окна. Но, скорее всего, впоследствии ему потребуется еще и датчик движения, сирена, розетка и т. д. Получилась бы серьезная неприятность, если бы эти датчики имели разный внешний вид и конструкцию.

Читателю будет интересно знать, что приставки General Satellite, как и их программное обеспечение, разрабатываются и производятся в России холдингом GS Group. Программная платформа умного дома — также собственная разработка этого холдинга.

Цифровой двухтюнерный приемник GS B528

Изучение этого прибора в рамках статьи об умном доме не кажется обязательным. Как уже говорилось, модуль управления умным домом (центральный хаб) может быть подключен к любому современному приемнику. Вот они, эти серии General Satellite: GS B520, GS B521, GS B522, GS E521L, GS B531M, GS B532M, GS B531N, GS B533M, GS B534M, GS B521H, GS B521HL, GS B5310, GS B5311, GS B527, GS B528.

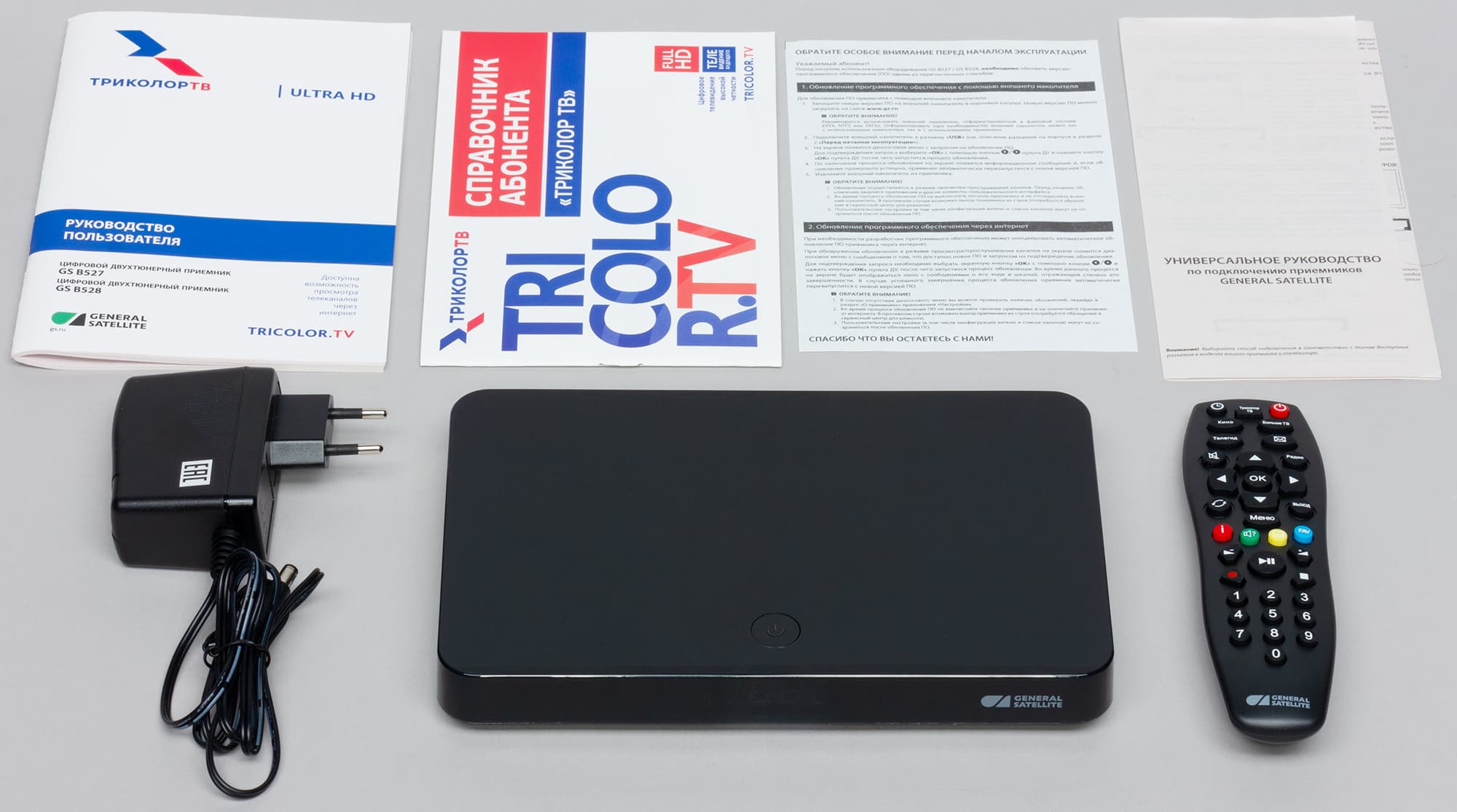

Вкратце опишем конструкцию и возможности устройства. В комплекте с приемником имеется сетевой адаптер питания, инфракрасный пульт дистанционного управления и подробнейшая документация на русском языке.

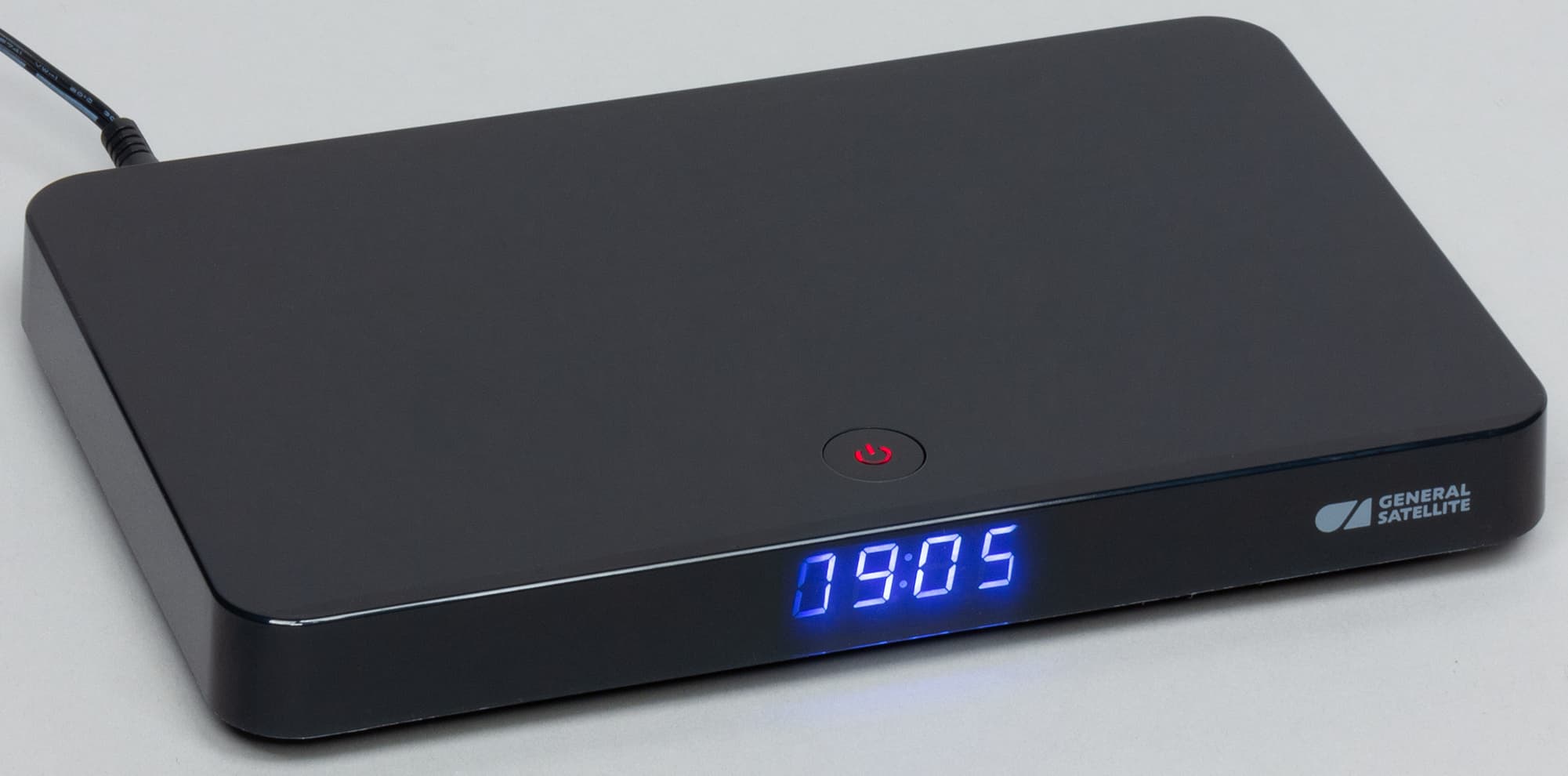

Черный глянец, плоский дизайн, металлическое шасси — никаких отвлекающих факторов, кроме неяркого индикатора активности и встроенных электронных часов.

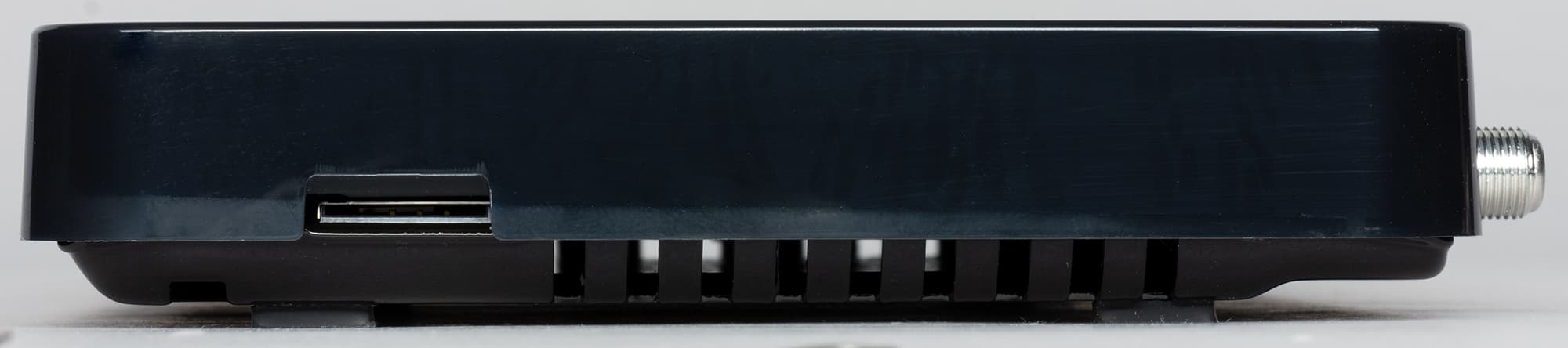

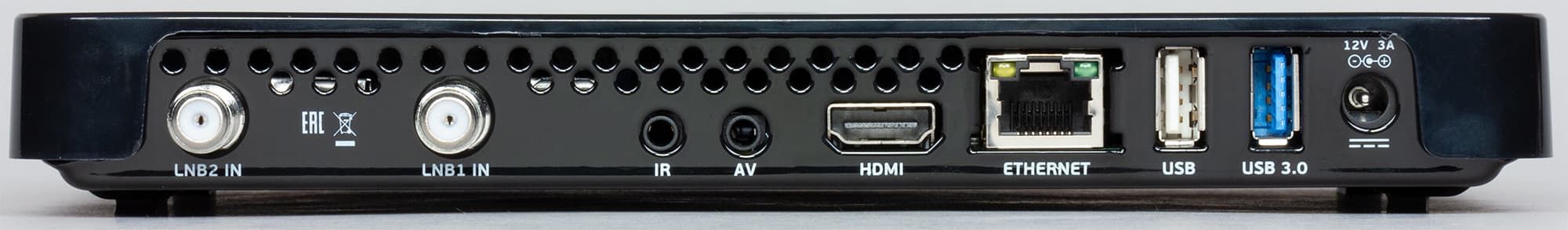

Правая боковая грань устройства содержит слот для Mini-SIM смарт-карты условного доступа, на задней же стороне приемника расположены все остальные разъемы и интерфейсы: два антенных входа, разъем для подключения внешнего инфракрасного приемника, аналоговый композитный аудио-видеовыход в формате 4-контактного джека 3,5 мм, цифровой видеовыход HDMI с поддержкой 4K, разъем LAN для включения в локальную сеть, два USB-порта версий 2.0 и 3.0 и, наконец, вход питания на 12 В.

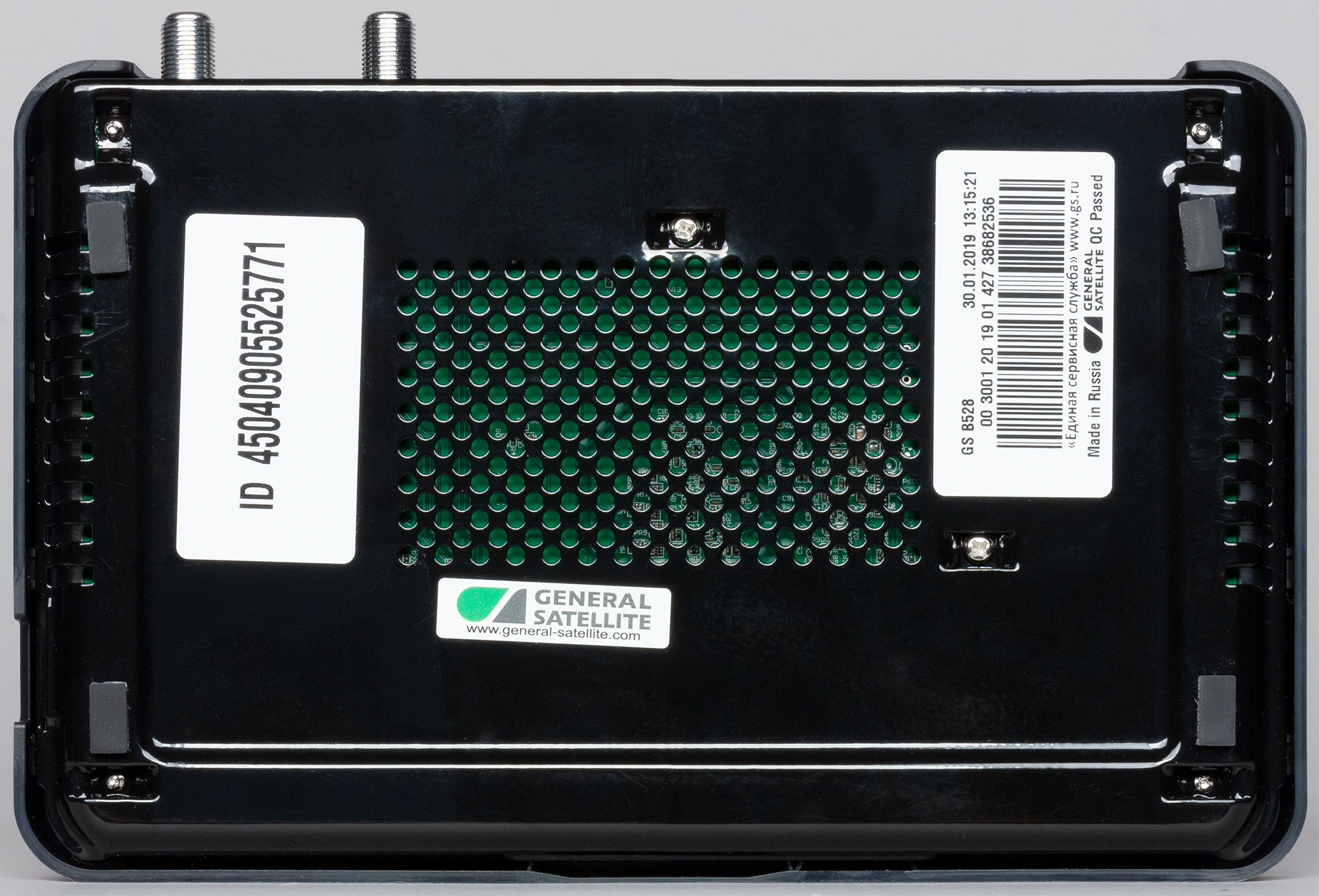

Днище аппарата испещрено вентиляционными отверстиями, их необходимость вызвана наличием двух тюнеров и электронных компонентов, осуществляющих обработку 4K-сигнала. Все эти компоненты требуют немало энергии для своей работы, а значит, могут выделять значительное количество тепла.

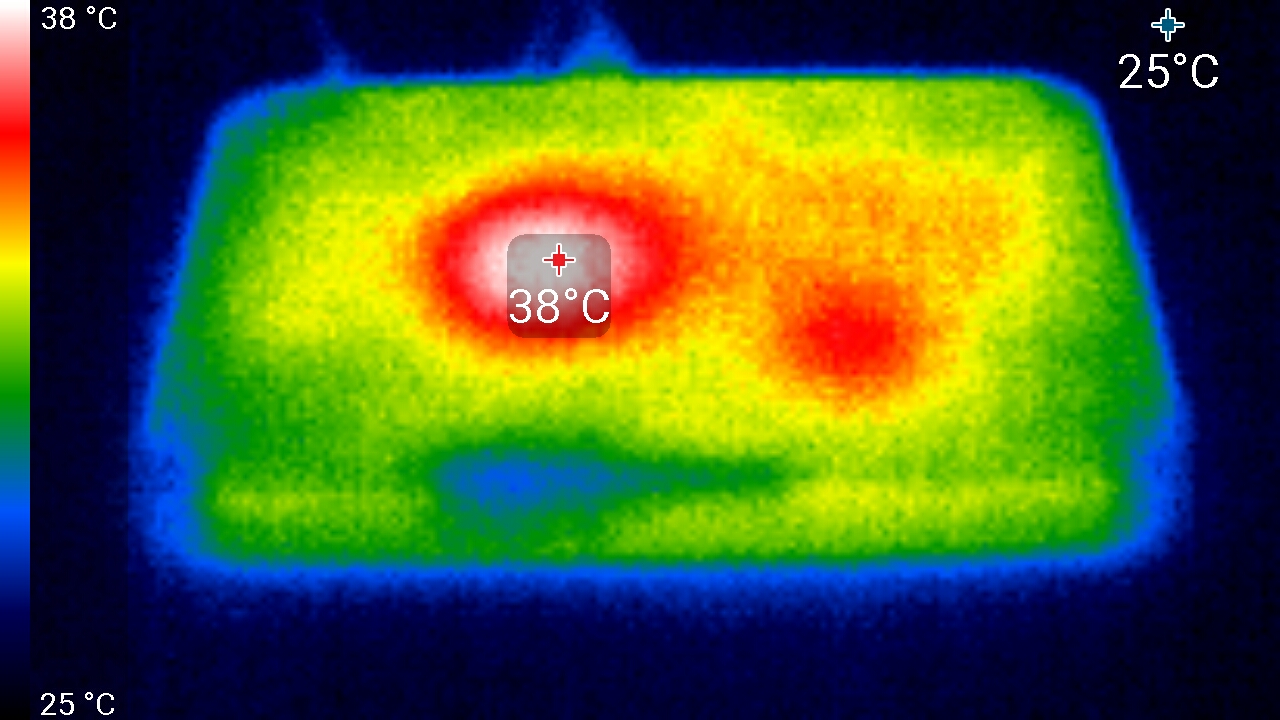

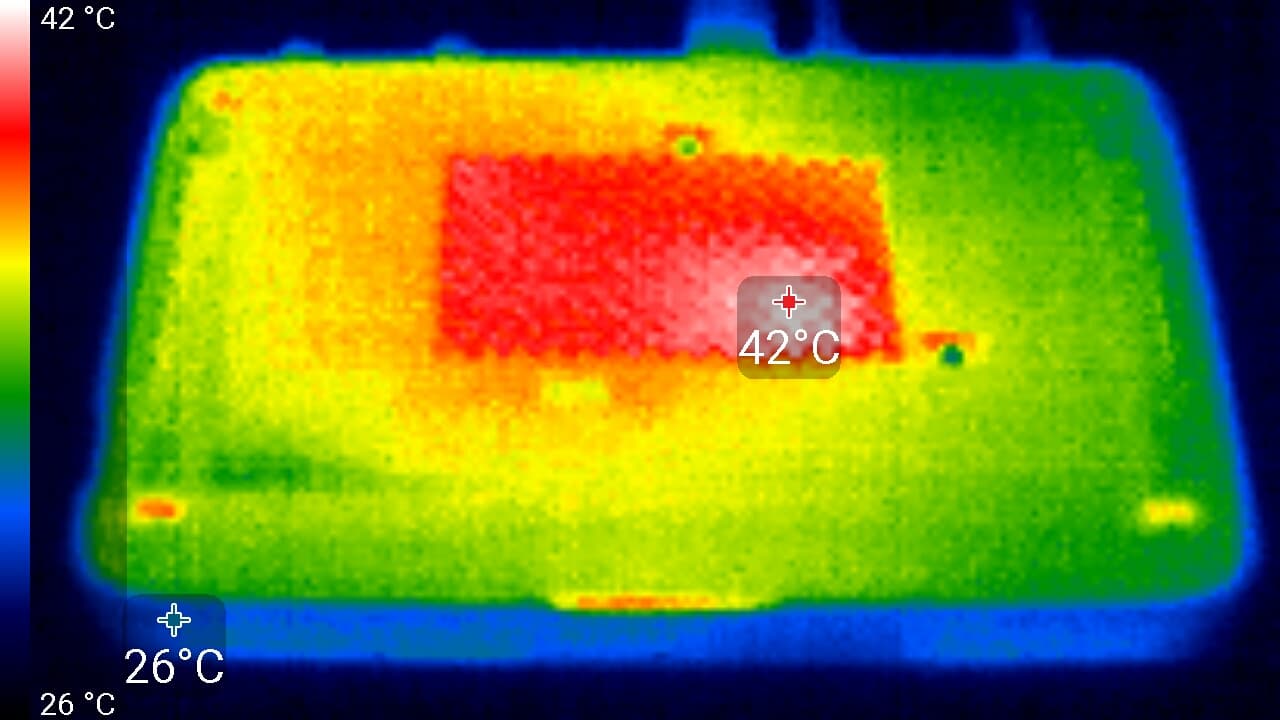

Однако наши измерения показали, что даже столь нагруженное устройство может иметь не горячее сердце. Следующие тепловизионные снимки сделаны после нескольких часов воспроизведения 4K-контента в помещении с температурой около 26 °C. Можно видеть, что корпус приемника в районе процессора нагрелся лишь до 42 °C, что совершенно неопасно для современной электроники.

Вид сверху
Вид снизу

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Цифровой двухтюнерный приемник GS B528
Интерфейсы
  • слот для установки смарт-карты условного доступа (Mini-SIM)
  • два входных антенных разъема типа “F”, IEC 169-24
  • 1×USB 2.0
  • 1×USB 3.0
  • внешний ИК-приемник Jack 3,5 мм TRRS
  • Ethernet 100Base-T
  • HDMI до 2160p
  • аналоговый видеовыход Jack 3,5 мм — 3 RCA
Индикация 4-разрядный 7-сегментный светодиодный индикатор; светодиод индикации режима ожидания/рабочего режима
Источники спутниковый ТВ-эфир, интернет, USB
Размеры (Ш×В×Г), вес 215×26×137 мм, 446 г
Питание, энергопотребление
  • 12 В, 3 А
  • не более 36 Вт
Управление пульт ДУ
Розничные предложения

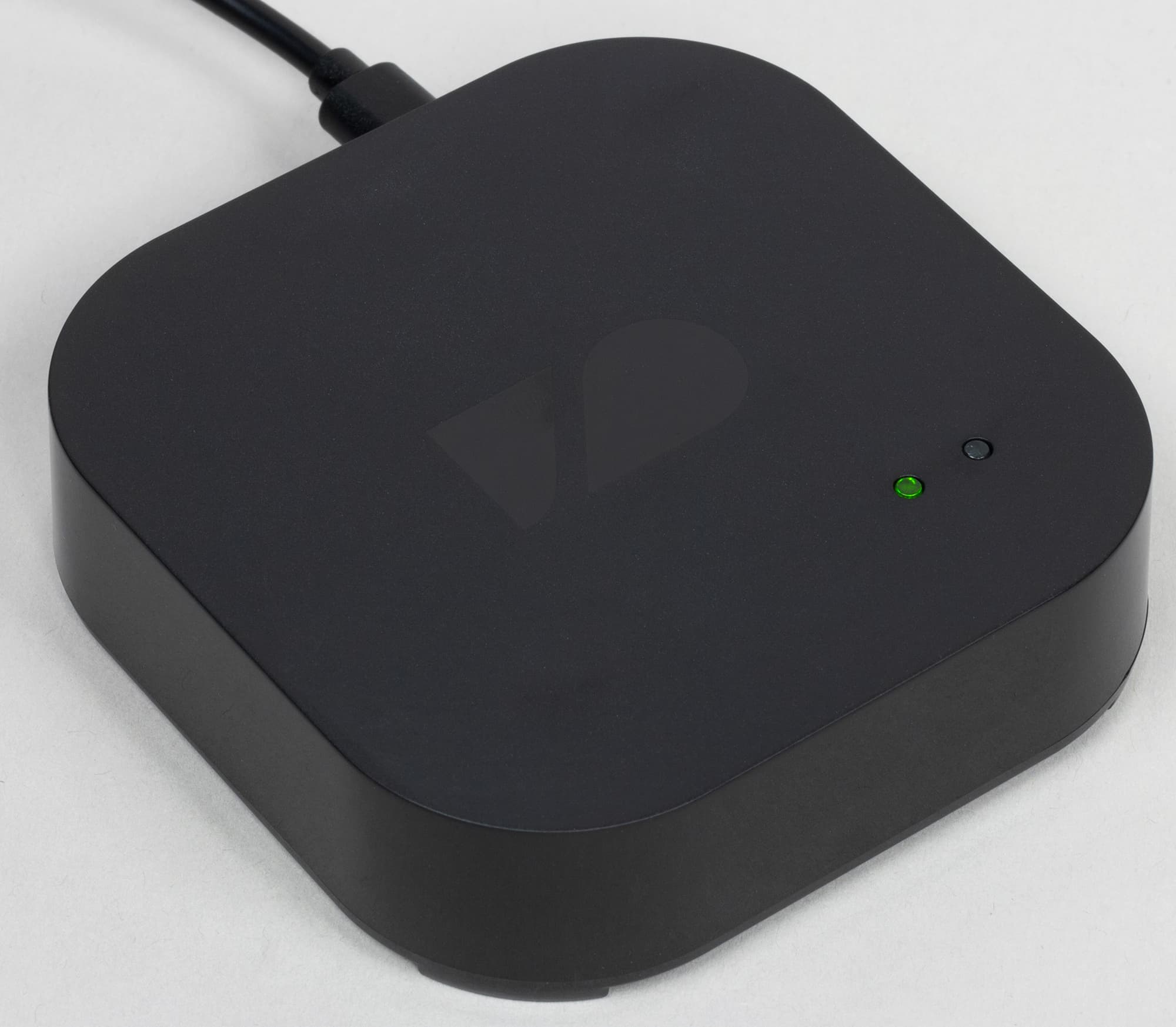

Модуль управления GS SMH-ZW-l1

Этот центральный хаб, организующий работу всех датчиков, раскиданных по помещениям, представляет собой небольшую коробочку с двумя светодиодными индикаторами и без каких-либо органов управления. В комплекте с модулем имеется подробное руководство пользователя на русском языке и короткий кабель USB—Micro-USB. Он предназначен для подключения к цифровому ТВ-приемнику. Получая по нему питание, хаб также обменивается данными с приемником.

Модуль управления оснащен адаптерами беспроводных сетей. Поддерживая стандарт Wi-Fi, модуль может работать в качестве беспроводной точки доступа, раздавая сеть в доме. Команды внутри системы умного дома Триколор передаются по защищенному протоколу ZigBee.

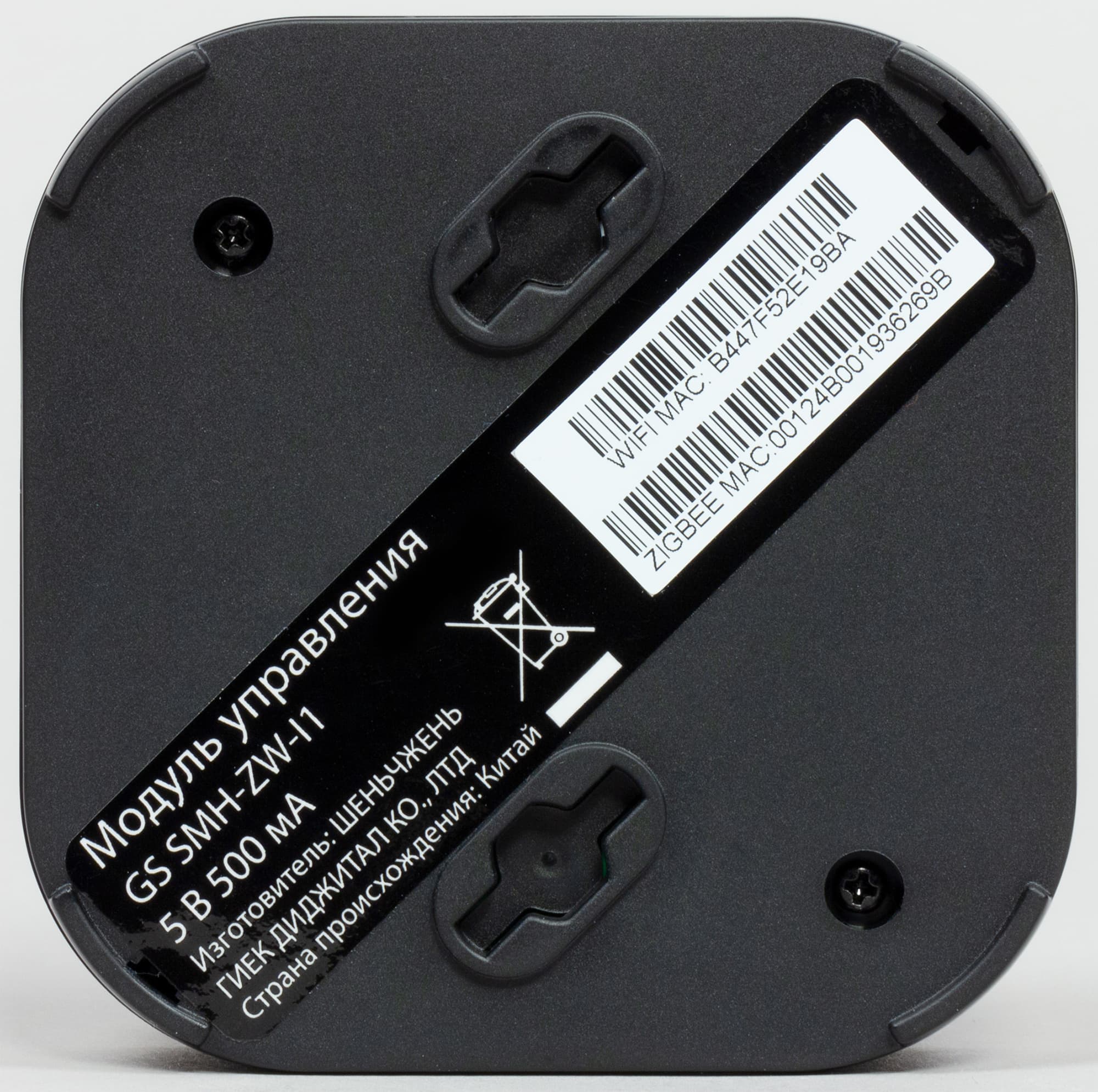

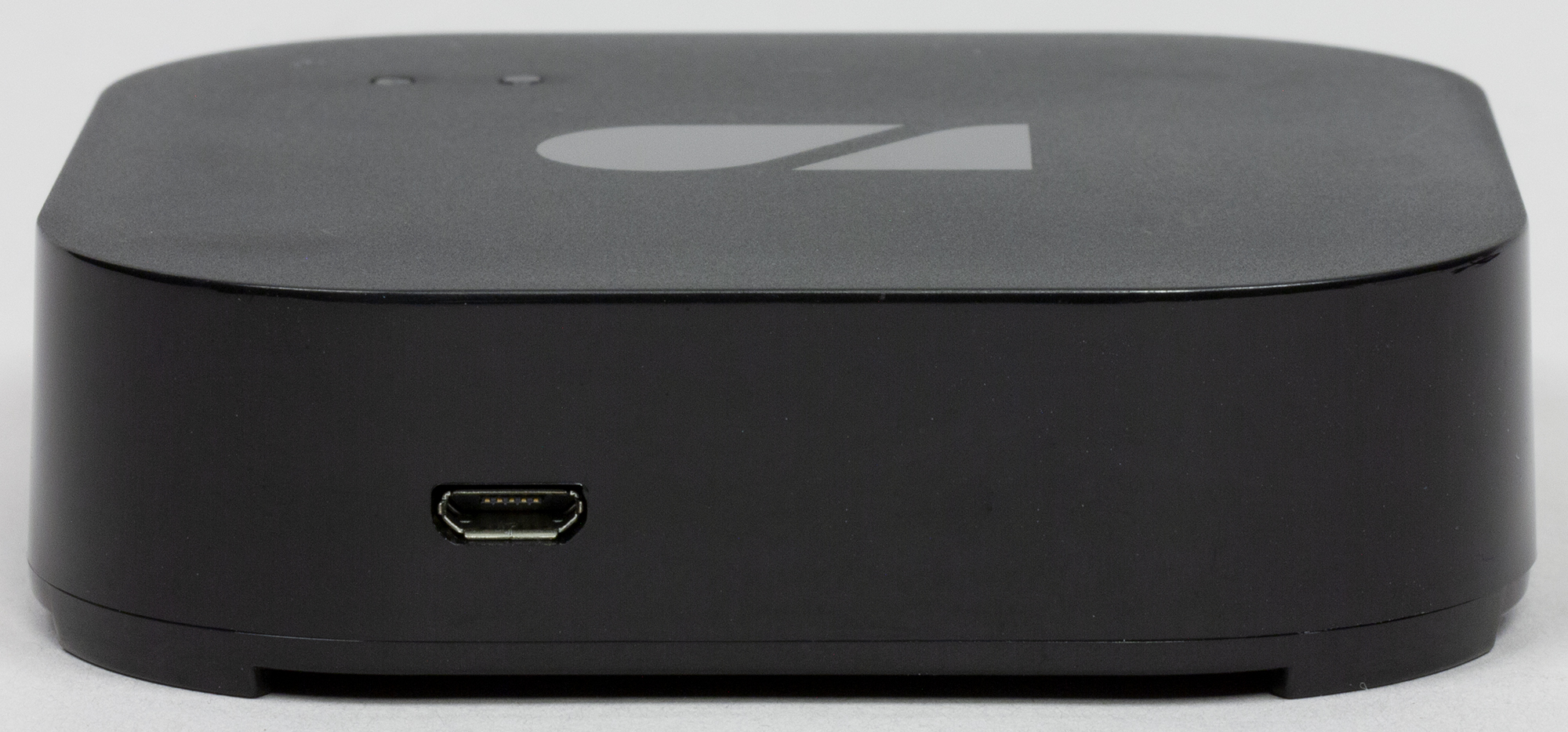

Прилагаемый кабель вставляется в соответствующий порт на боку корпуса модуля. Никаких других интерфейсов модуль не имеет.

Поскольку питание для работы хаб получает от ресивера, здесь не увидишь отсека для батареи. Зато имеются две проушины для крепления модуля к стене и другим поверхностям. Ввиду низкого энергопотребления устройство не нуждается в системе охлаждения, поэтому в корпусе мы не видим вентиляционных отверстий.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Модуль управления GS SMH-ZW-l1
Интерфейсы Micro-USB для подключения к ресиверу
Сеть
  • ZigBee, HA 1.2
  • Wi-Fi (2,4 ГГц 802.11b/g/n)
Радиус действия сигнала до 25 м
Индикация два цветных индикатора
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес 84×23×84 мм, 61 г
Питание 5 В, 500 мА (USB)
Макс. количество подключенных устройств умного дома до 30 устройств
Управление
Текущая цена 1090 руб.

Умная розетка GS SKHMP30-l1

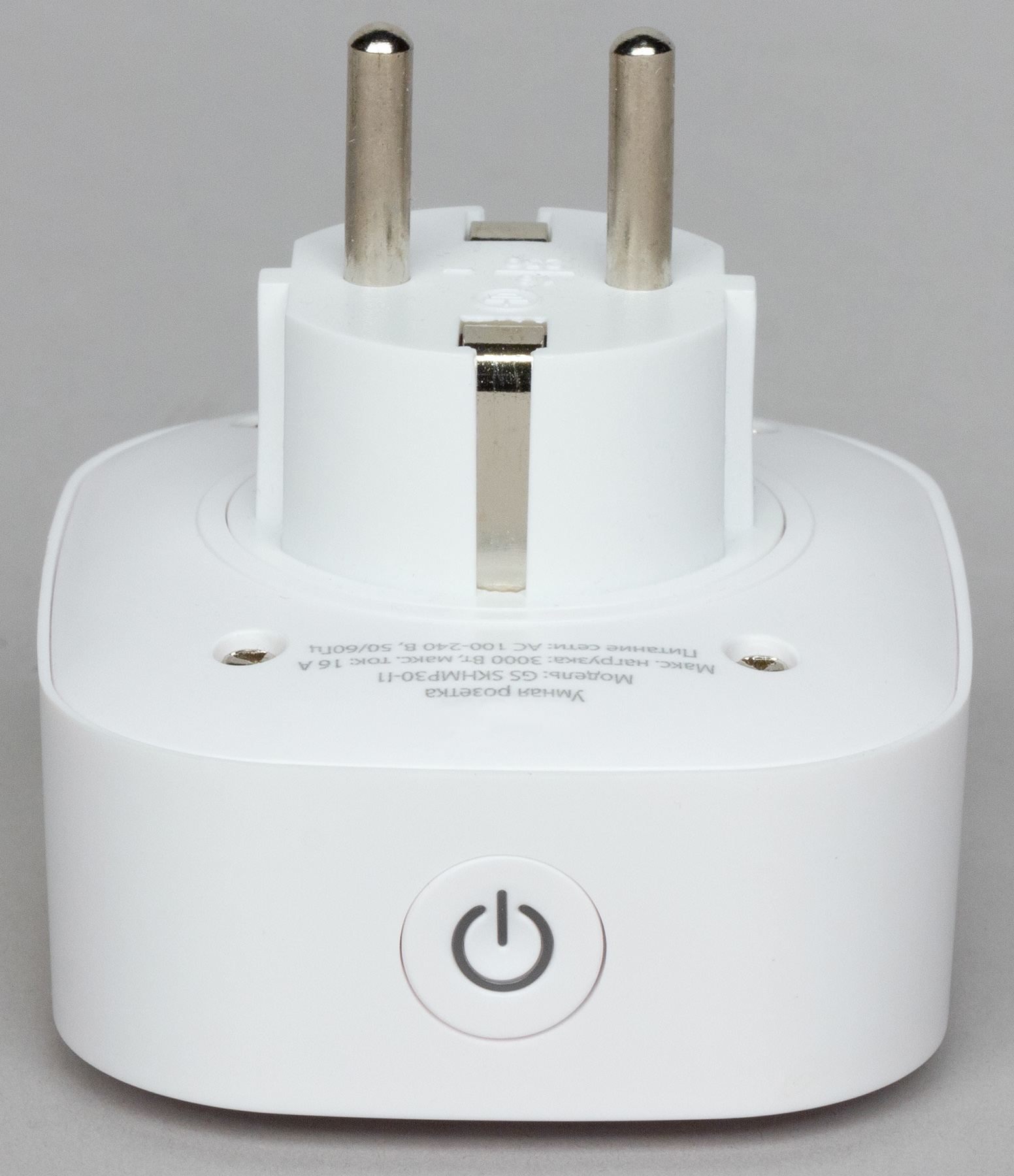

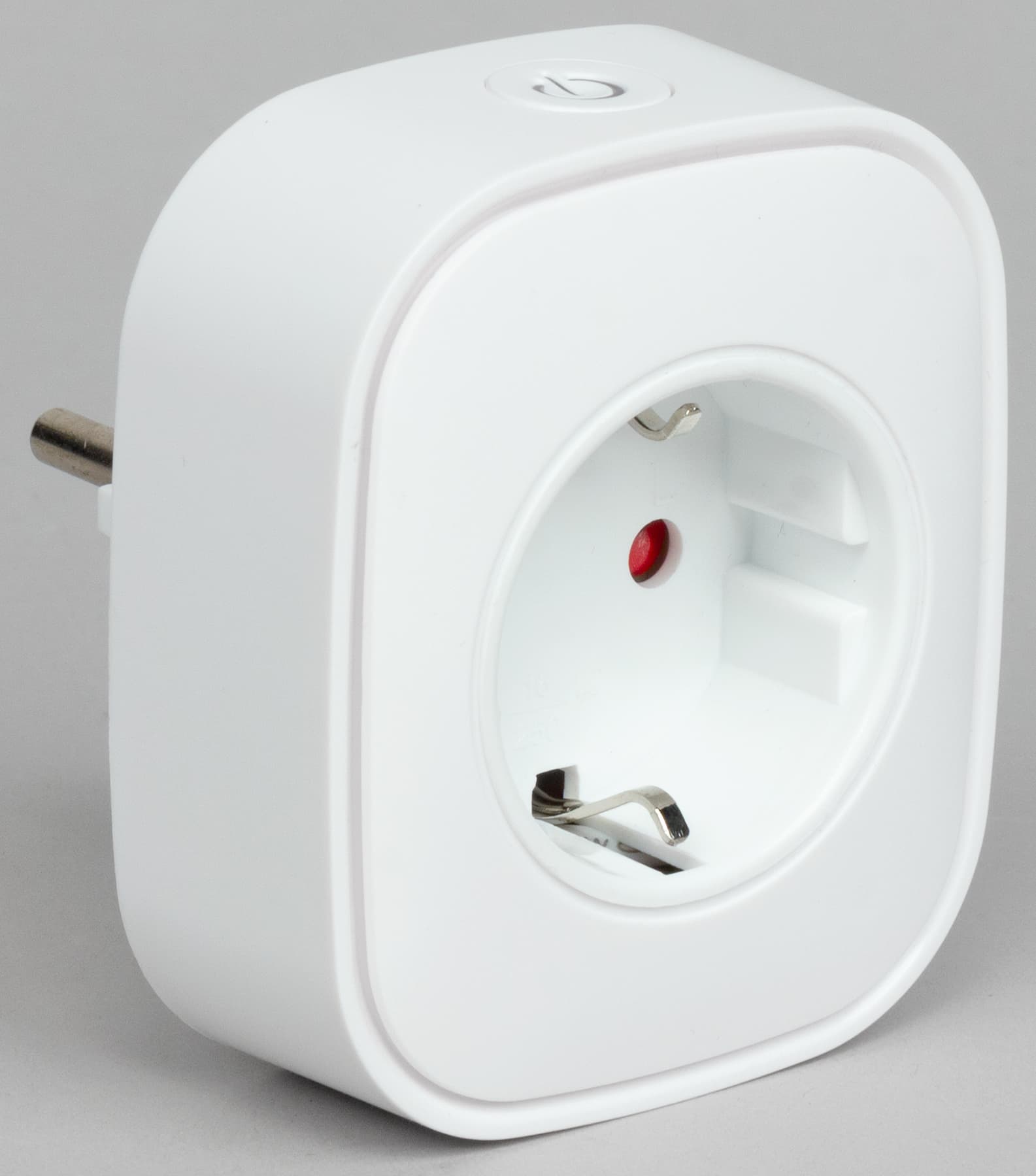

Розетка «евростандарта» своими размерами и весом ненамного больше обычного тройника. Тем не менее, несмотря на миниатюрность, в эту розетку можно подключить устройства мощностью до 3 кВт! А ведь столько потребляют, к примеру, три комнатных обогревателя. Таким образом, если вы не опасаетесь включения электроприборов в ваше отсутствие, то к приезду домой вполне можно нагреть помещение, всего лишь включив эту розетку удаленно, со смартфона. Но это лишь часть функций умной розетки. Помимо банального включения/выключения, розетка еще и замеряет потребляемый ток, отображая статистику в мобильном приложении. Также удобно ее использовать в сценариях, когда включение и выключение розетки производится автоматически согласно заложенному алгоритму.

Единственная кнопка — она же индикатор работы — служит для подачи или прекращения питания, а также для подключения к модулю управления умного дома. Для перевода розетки в режим поиска базы нужно зажать эту кнопку и удерживать в нажатом состоянии в течение пяти секунд, пока индикатор не начнет мигать синим цветом.

Между прочим, с торца розетки, рядом с металлическими контактами, мы заметили две выштампованных буквы: L и N. В электрике они означают «фазу» (линию) и «ноль» соответственно. Однако розетка одинаково успешно работает, если вставить ее «вверх тормашками» (или «слева-направо»). Впрочем, без специальных инструментов пользователь все равно не узнает, какой именно контакт его стенной розетки является линией, а какой — нулевой. Наверняка большинство людей даже понятия об этом не имеет.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Умная розетка GS SKHMP30-l1
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация цветной индикатор в кнопке
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес 72×79×67 мм, 120 г
Питание 100—240 В, 50/60 Гц, потребляемая мощность менее 0,5 Вт
Макс. мощность подключенных приборов 3000 Вт (максимальный ток: до 16 А)
Управление
Текущая цена 1690 руб.

Датчики газа для метана и пропана GS SGMHM-l1 и GS SGPHM-l1

Это чрезвычайно важные устройства, особенно, если речь идет о квартире или доме с подведенным к ним газом. Неважно каким — природным или баллонным. Хотя нет, важно. Дело в том, что «природным» газом мы называем метан, в то время как сжиженный газ, подходящий для транспортировки и «условно-безопасного» хранения — это пропан (с примесью бутана). При плохом уходе за газовым оборудованием и тем более при самовольном подключении такого оборудования вполне возможны утечки газа. И если находящийся в помещении человек обязательно почувствует характерный резкий запах одоранта, который специально примешивается к газу, то при отсутствии людей недалеко и до взрыва. Здесь помогут только устройства-датчики, умеющие бить тревогу при обнаружении указанных газов в воздухе.

Для слежения за уровнем метана (природного газа) и пропана (баллонного газа) Триколор предлагает разные датчики. Устройства имеют похожие названия моделей, а «специализация» устройств кроется в третьей букве названия: GS SGPHM-l1 — датчик для пропана, GS SGMHM-l1 — датчик для метана. Соответственно, и сенсоры, на которых работают датчики, различаются. В остальном конструкция и даже внутреннее устройство приборов совершенно одинаково.

В дальнейшем мы будем описывать лишь один из датчиков, тот, который предназначен для определения метана. Баллонный газ, к счастью, в наших краях встречается крайне редко, почти все домовладения газифицированы природным газом, не говоря уж о городских жилищах.

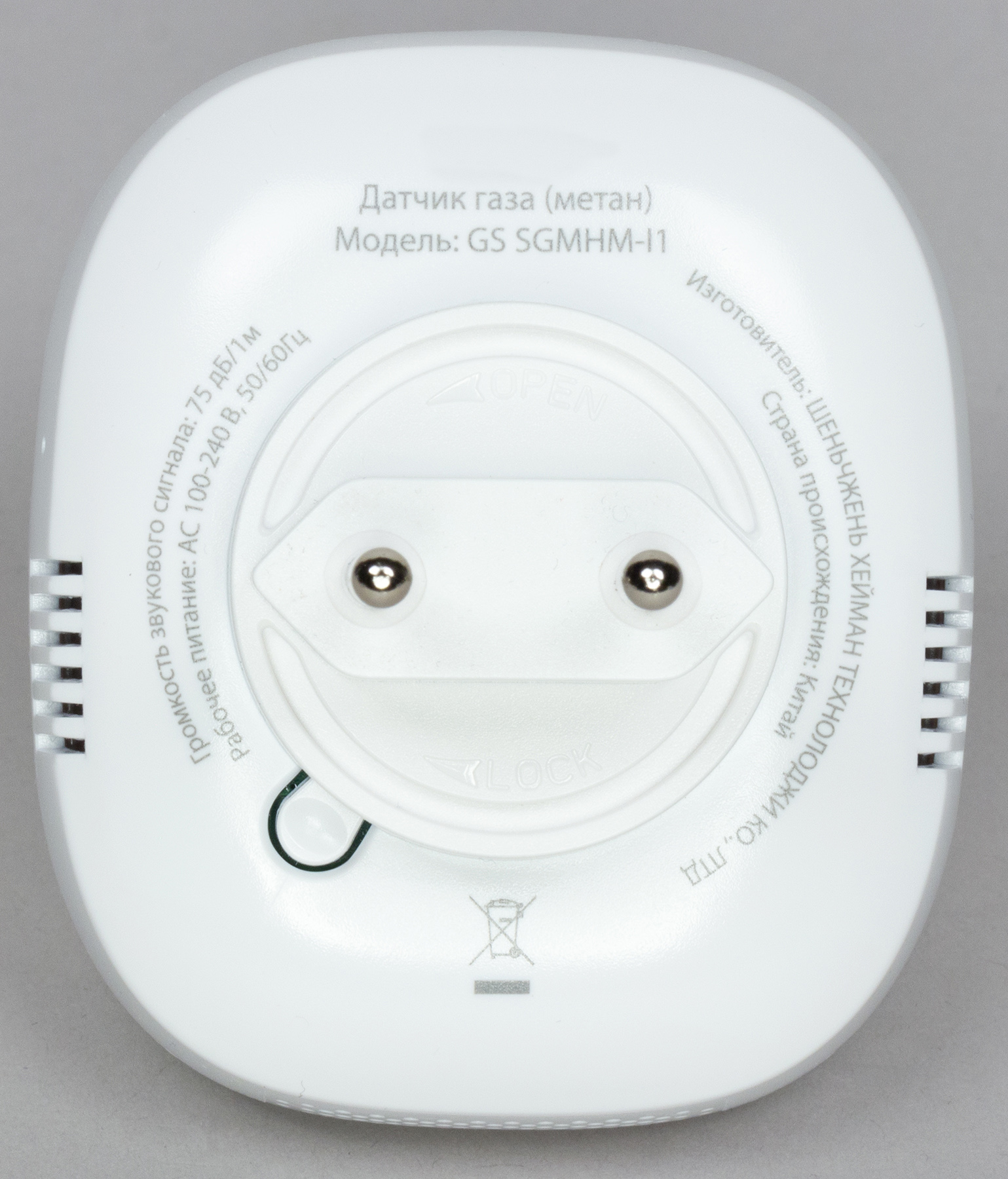

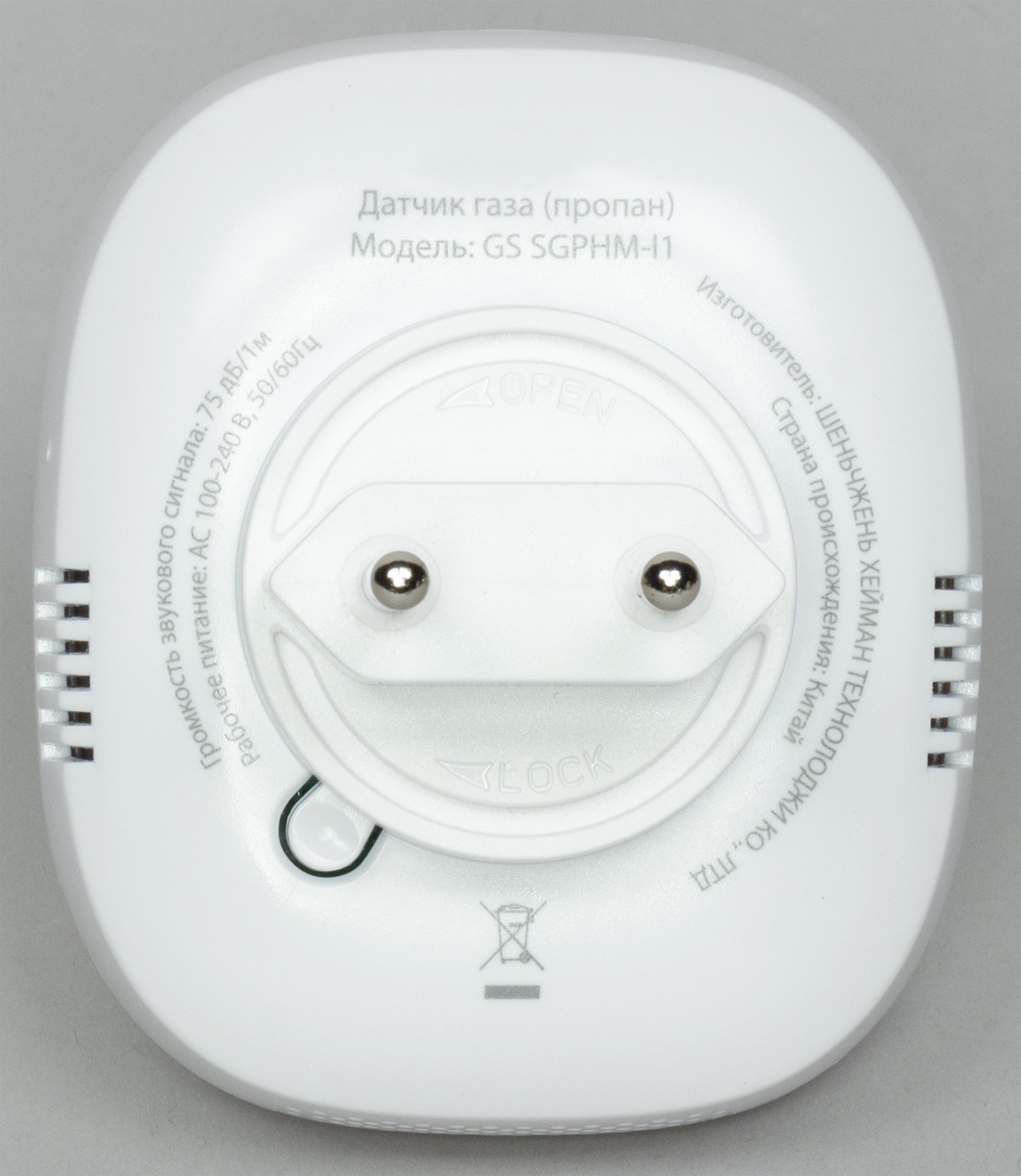

Прибор сконструирован в виде миниатюрного устройства, вставляемого в розетку. В центральной части корпуса расположена кнопка, которой тестируется состояние устройства. Забор анализируемого воздуха производится через многочисленные отверстия на передней панели. Боковые грани также имеют прорези: через них испускается режущий ухо звук сирены, если прибор определил опасную концентрацию того или иного газа. Кстати, тревогу прибор поднимет в том случае, когда определит наличие газа в концентрации в 16 раз ниже взрывоопасной (6%). Таким образом, вы будете уведомлены об угрозе задолго до достижения действительно опасной концентрации и сумеете вовремя предпринять нужные действия (оповестить газовую службу, соседей и т. д.), даже находясь далеко от дома или квартиры.

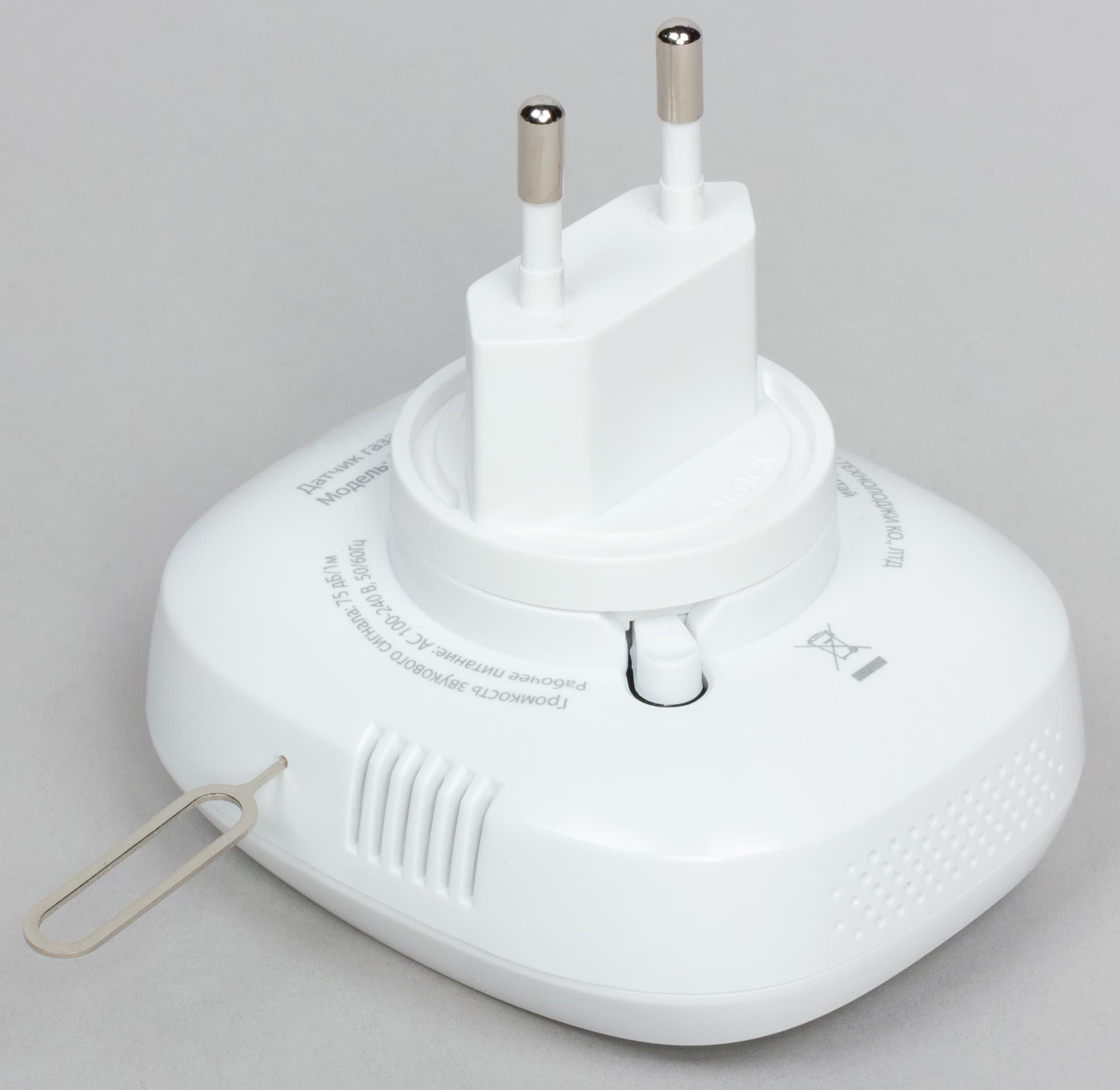

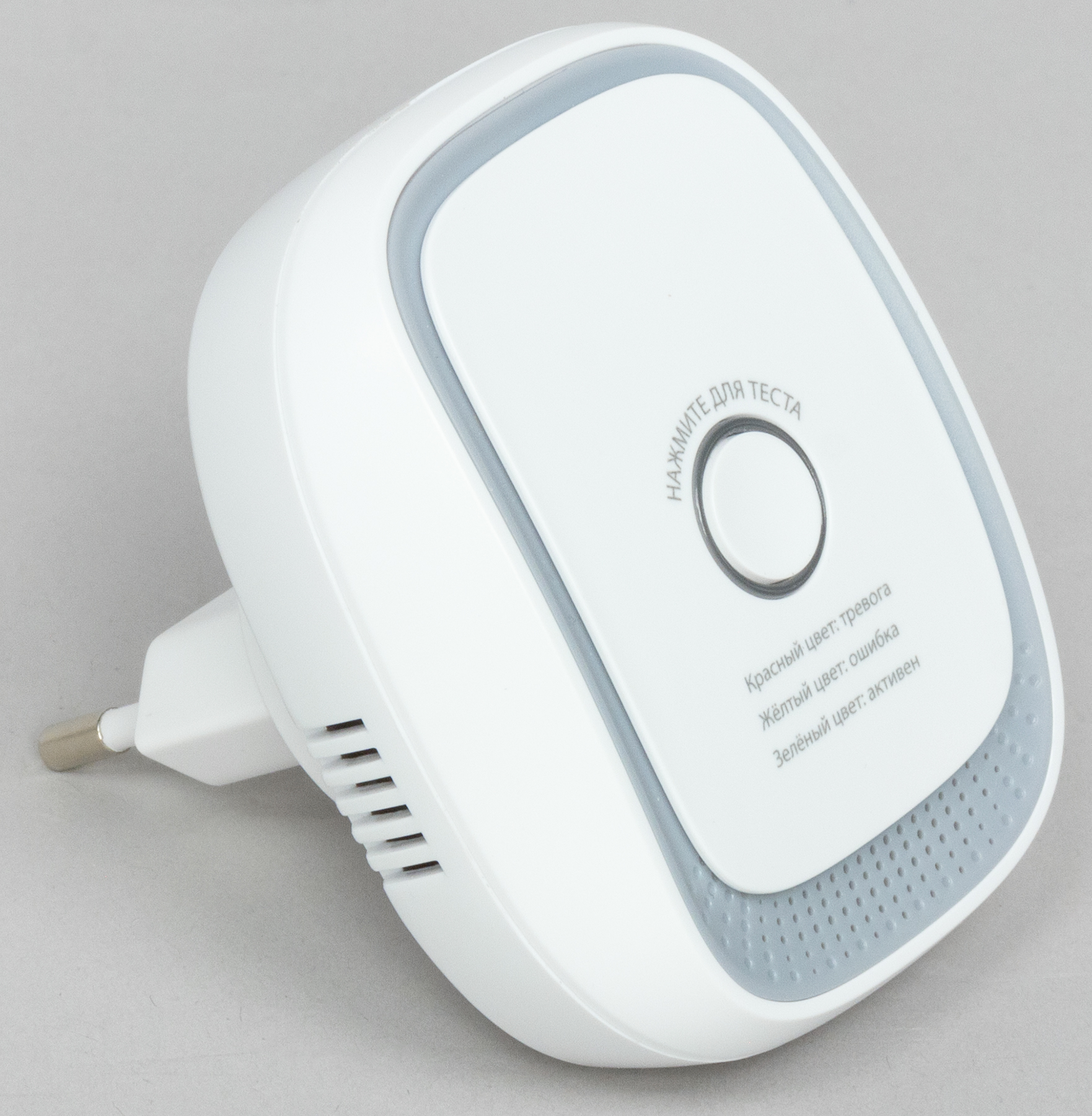

Помимо центральной тест-кнопки, в устройстве имеется еще одна, скрытая, предназначенная для соединения с центральным модулем. Ее нажатие производится с помощью прилагаемой шпильки.

Важное примечание: поскольку метан легче воздуха, то и устанавливать метановый датчик нужно как можно выше, хотя бы на расстоянии в один метр от потолка. Вряд ли у кого-то имеется электрическая розетка, вынесенная так высоко. Но безопасность дороже красоты интерьеров, поэтому лучше не стесняться и протянуть розетку специально для этого датчика, расположив ее в полутора метрах от места возможной утечки (газовый вентиль, плита или котел).

Особенность этого датчика заключается в том, что он включается в работу не сразу после включения в розетку. Для разогрева сенсора требуется две-три минуты, все это время индикатор на панели прибора мигает. Когда индикатор перейдет в режим постоянного свечения зеленым цветом, датчик готов к работе.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Датчики газа для метана GS SGMHM-l1 и пропана GS SGPHM-l1
Определяемый газ метан, пропан (разные устройства)
Чувствительность при определении газа 6% LEL ±3% LEL (LEL — нижний предел взрывоопасной концентрации)
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация цветной индикатор в кнопке
Громкость встроенной сирены 75 дБ (на расстоянии 1 м)
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес 68×79×35 мм (без штекера), 90 г
Питание 100—240 В, 50/60 Гц, потребляемая мощность менее 1,5 Вт
Управление
Текущая цена 1790 руб.

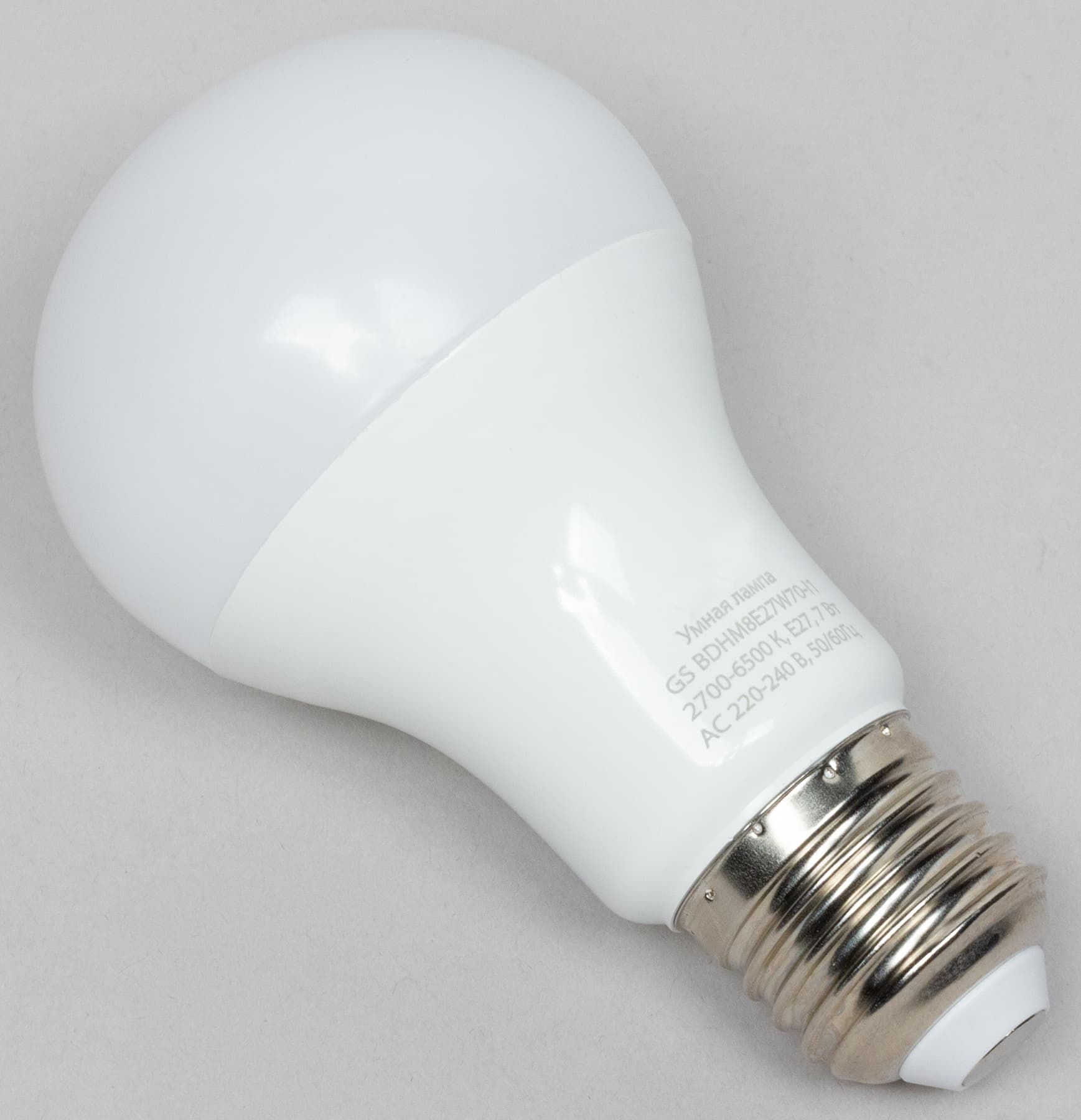

Умные лампы: GS BDHM8E27W70-l1 и GS BRHM8E27W70-l1

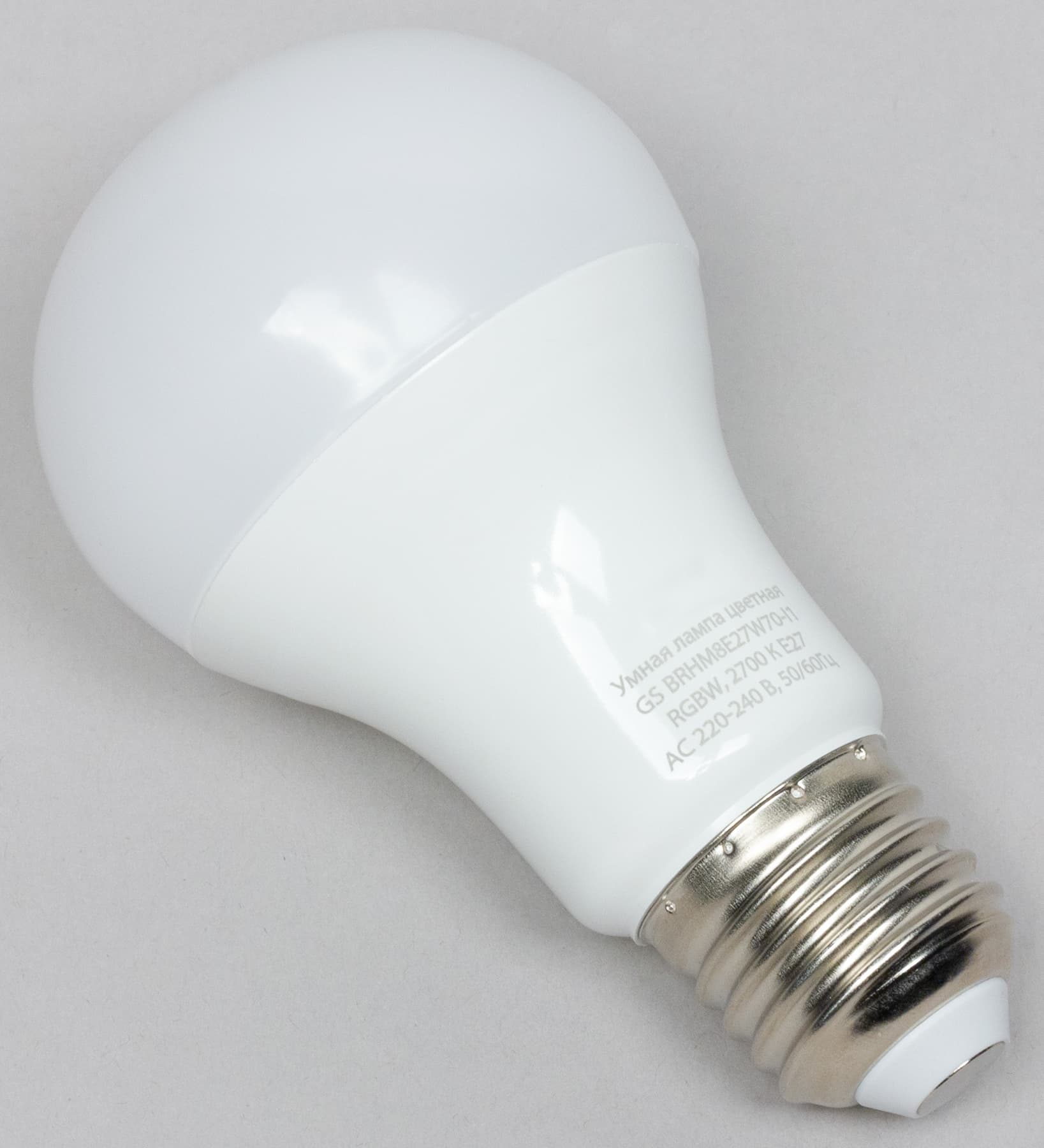

Эти совершенно одинаковые с виду лампочки различаются единственной буквой в названиях моделей. Соответственно и возможности ламп немного отличаются. Первая «умеет» изменять яркость и температуру испускаемого света. У второй же, помимо яркости, регулируется цвет. Каждая лампа имеет цоколь типоразмера E27 (проще говоря, «большой»), конструкция состоит из теплостойкого пластикового основания и полупрозрачного «шарика», под которым спрятаны светодиоды.

Никакими элементами управления или индикаторами лампочки не оснащены. Вместо кнопки, которая запускает процесс «спаривания» лампы с центральным хабом, здесь применяется хитрая система включения-выключения питания: нужно ввернуть лампочку в патрон, включить, подождать пять секунд, а затем совершить ее пятикратное выключение/включение. Эта последовательность действий заставит лампу «мигнуть» трижды, что означает переход в режим поиска.

Основные технические характеристики устройства приведены в следующей таблице и на страничках продуктов: умная лампа GS BDHM8E27W70-l1, умная цветная лампа GS BRHM8E27W70-l1.

Устройство Лампа GS BDHM8E27W70-l1 Цветная лампа GS BRHM8E27W70-l1
Цоколь E27
Мощность, световой поток 7 Вт, ≥680 лм
Температура белого цвета 2700—6500 К 2700 К
Срок службы 25 тысяч часов
Сеть ZigBee 3.0
Радиус действия сигнала до 25 м
Индикация встроенные в лампу светодиоды
Диапазон рабочих температур от −20 до +40 °C
Размеры (Ш×В×Г), вес 60×110 мм, 62 г
Питание 220—240 В, 50/60 Гц
Управление
Текущая цена 1090 руб. 1190 руб.

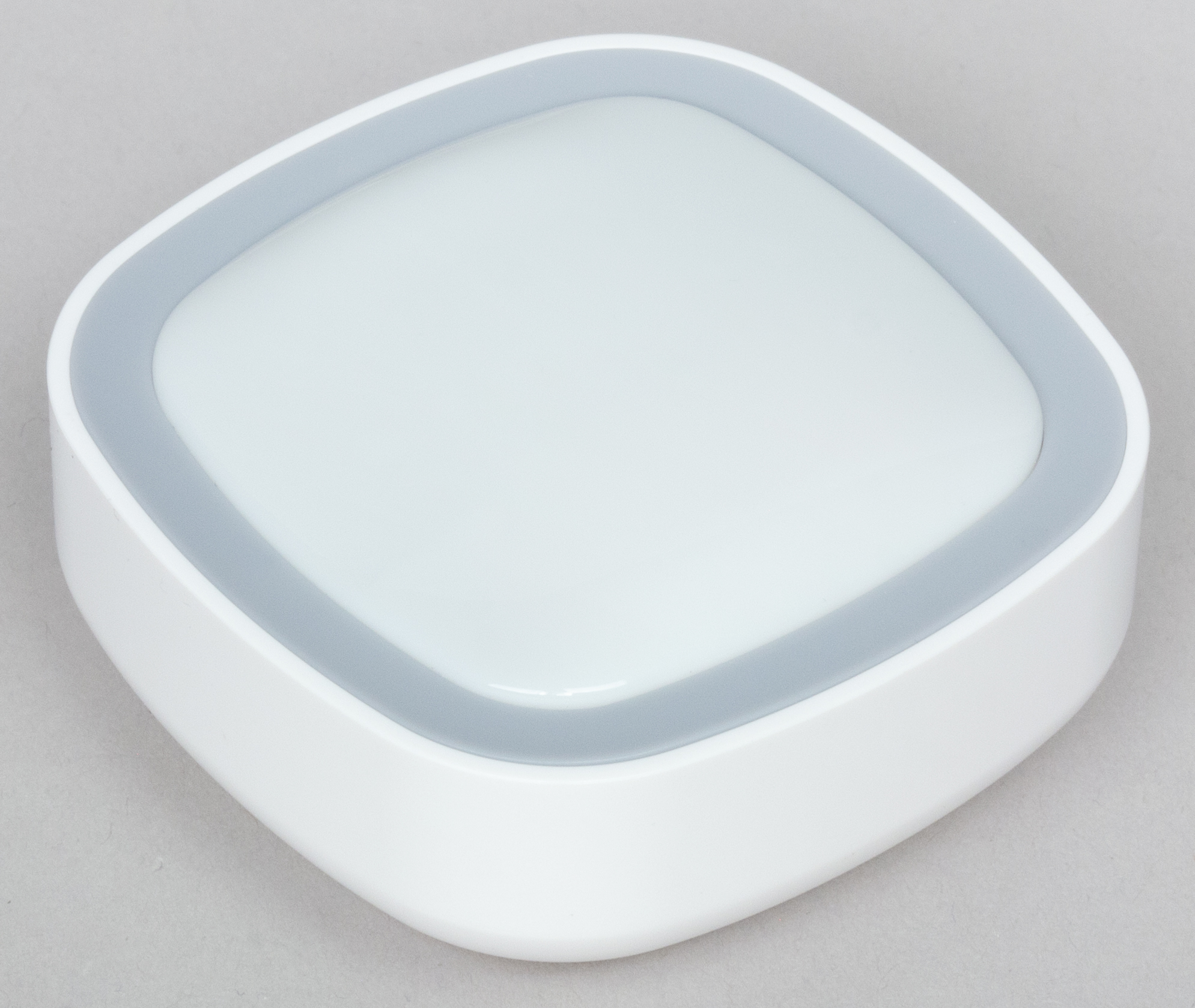

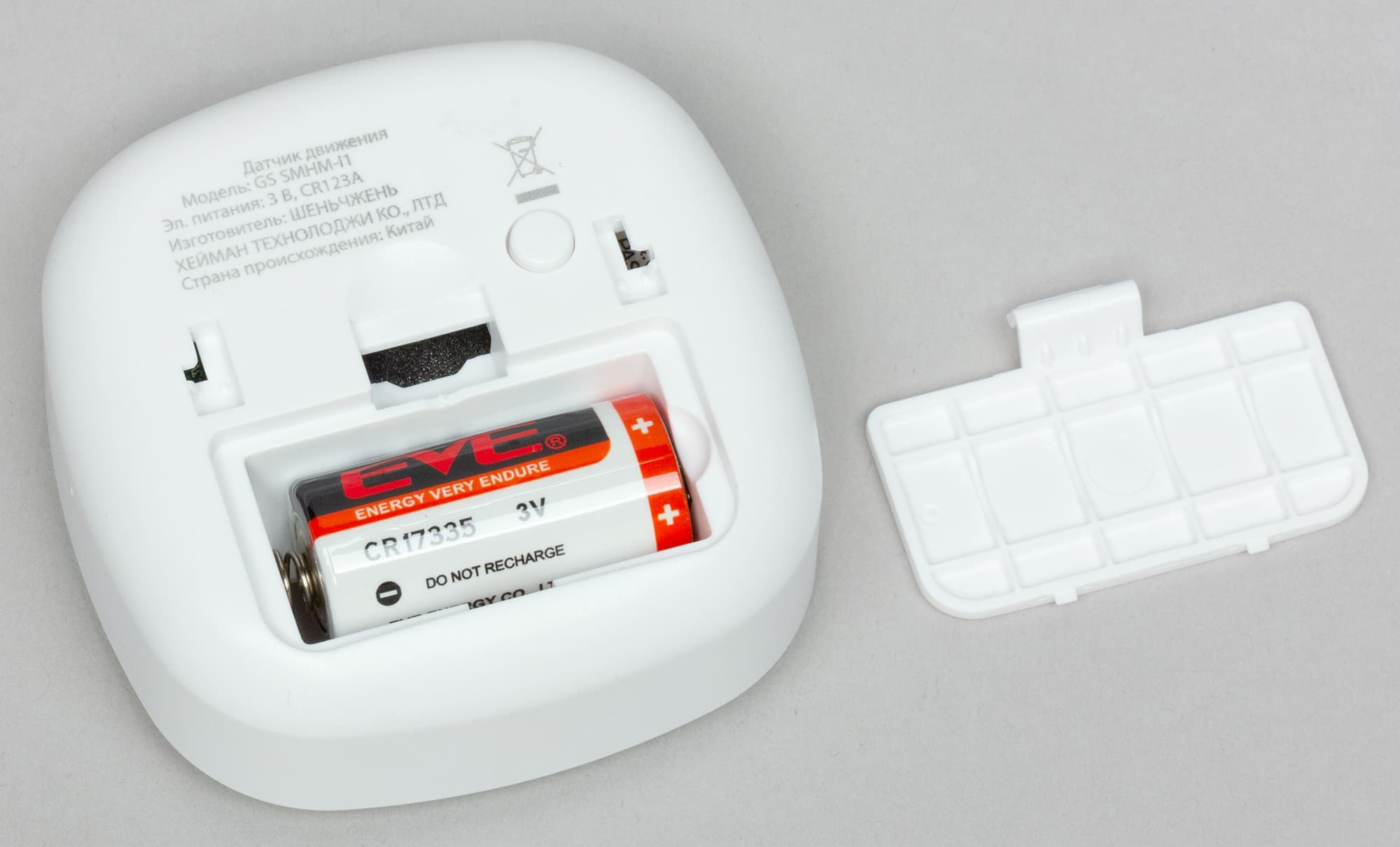

Инфракрасный датчик движения GS SMHM-l1

Датчик движения — основное требование для осуществления контроля или охраны помещений и территорий. Несложная конструкция обычного датчика позволяет использовать их сегодня даже в освещении подъездов. А уж в составе умного дома такой датчик — первейшая необходимость. Тем более такой, встраивающийся в программируемую систему, где одно событие (триггер) может служить сигналом для действия, производимого другими приборами, также встроенными в систему. О чем речь? Вот пример: датчик движения, зафиксировав присутствие человека, отправляет соответствующий сигнал центральному хабу. Тот, в свою очередь, информирует пользователя всеми доступными способами, а также подает запрограммированную команду какому-либо прибору: умной розетке, умной лампочке, сирене. В результате человек, появившийся в «запретной» зоне, получит свет прожектора и будет оглушен сиреной.

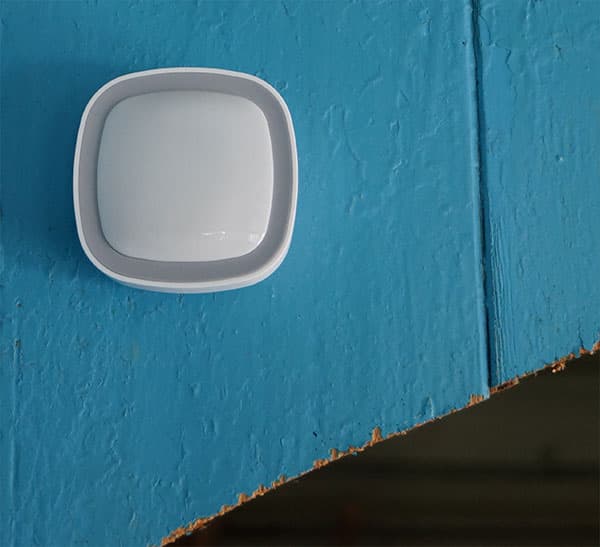

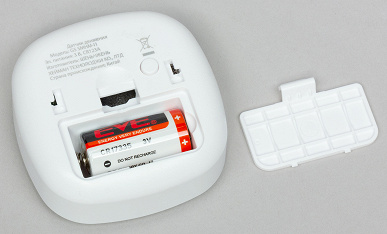

Корпус устройства изготовлен в форме и гамме прочих приборов, в ходящих в состав Умного дома Триколор: матовый белый пластик и молочного цвета защитная крышка, обрамленная серой вставкой. Размещенный под ней инфракрасный датчик обеспечивает обнаружение человека и крупных животных на расстоянии 8-10 м при рекомендованной высоте крепления 2 м. Угол обнаружения составляет 90°. Оптимальный, неширокий угол, он требует внимательности при установке.

К датчику прилагается крепление-площадка, которая может привинчиваться или приклеиваться к вертикальным поверхностям. После ее установки датчик надевается на площадку, при этом специальная кнопка, находящаяся на задней стороне корпуса датчика, оказывается нажатой. Это нажатие переводит датчик в рабочий режим. Для активации режима, в котором датчик подключается к центральному хабу, нужно зажать прилагаемой шпилькой еще одну, скрытую, кнопку. Понять, что датчик находится в режиме поиска базы, можно по мигающему на передней панели тусклому зеленому светодиоду.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Инфракрасный датчик движения GS SMHM-l1
Угол обнаружения, дальность 90°, 8-10 м
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация один скрытый индикатор
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес 65×28×65 мм, 49 г без крепежной площадки
Питание 3 В (одна батарея CR17335/CR123A)
Управление
Текущая цена 1490 руб.

Датчик открытия и закрытия GS SOHM-l1

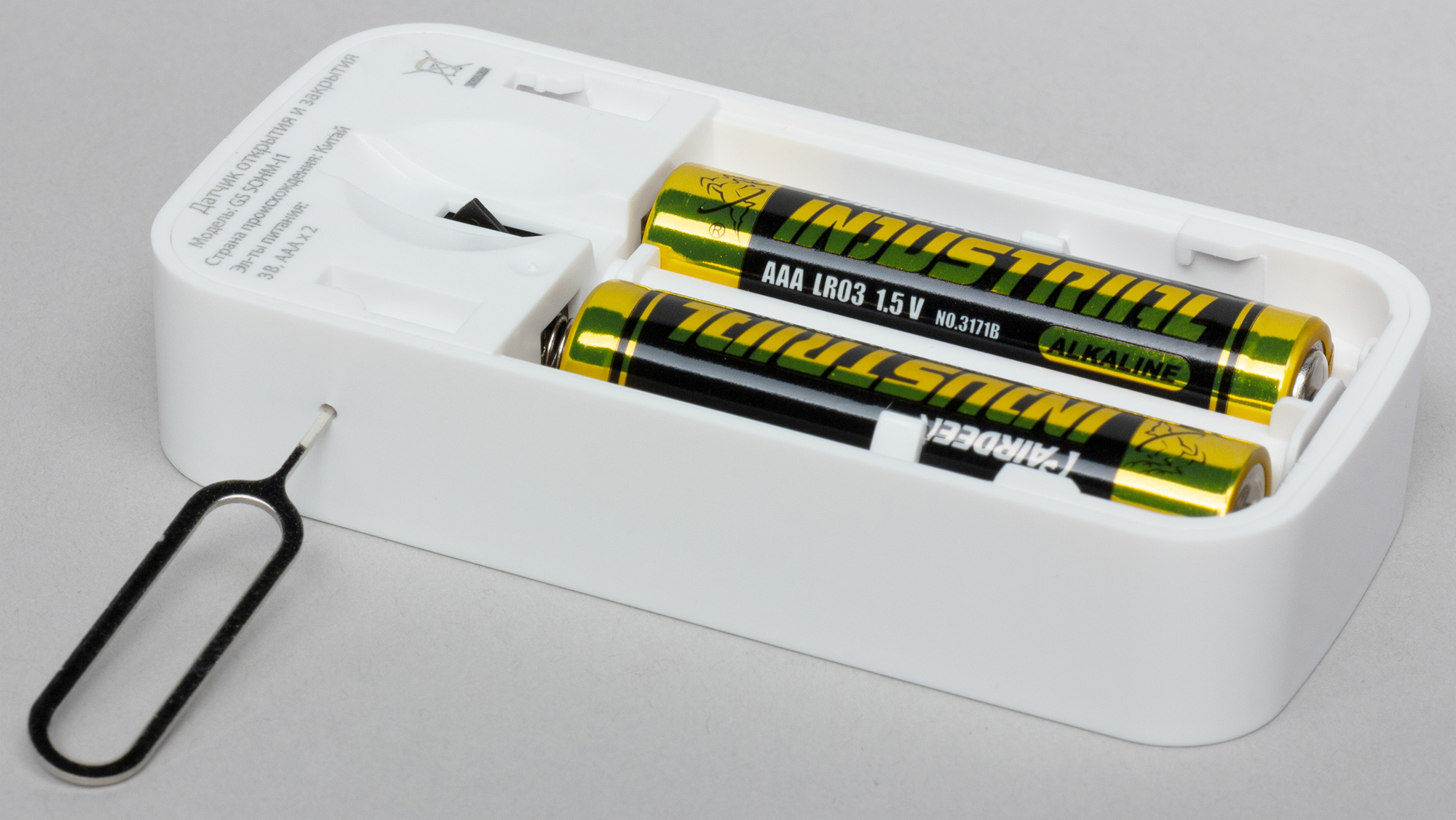

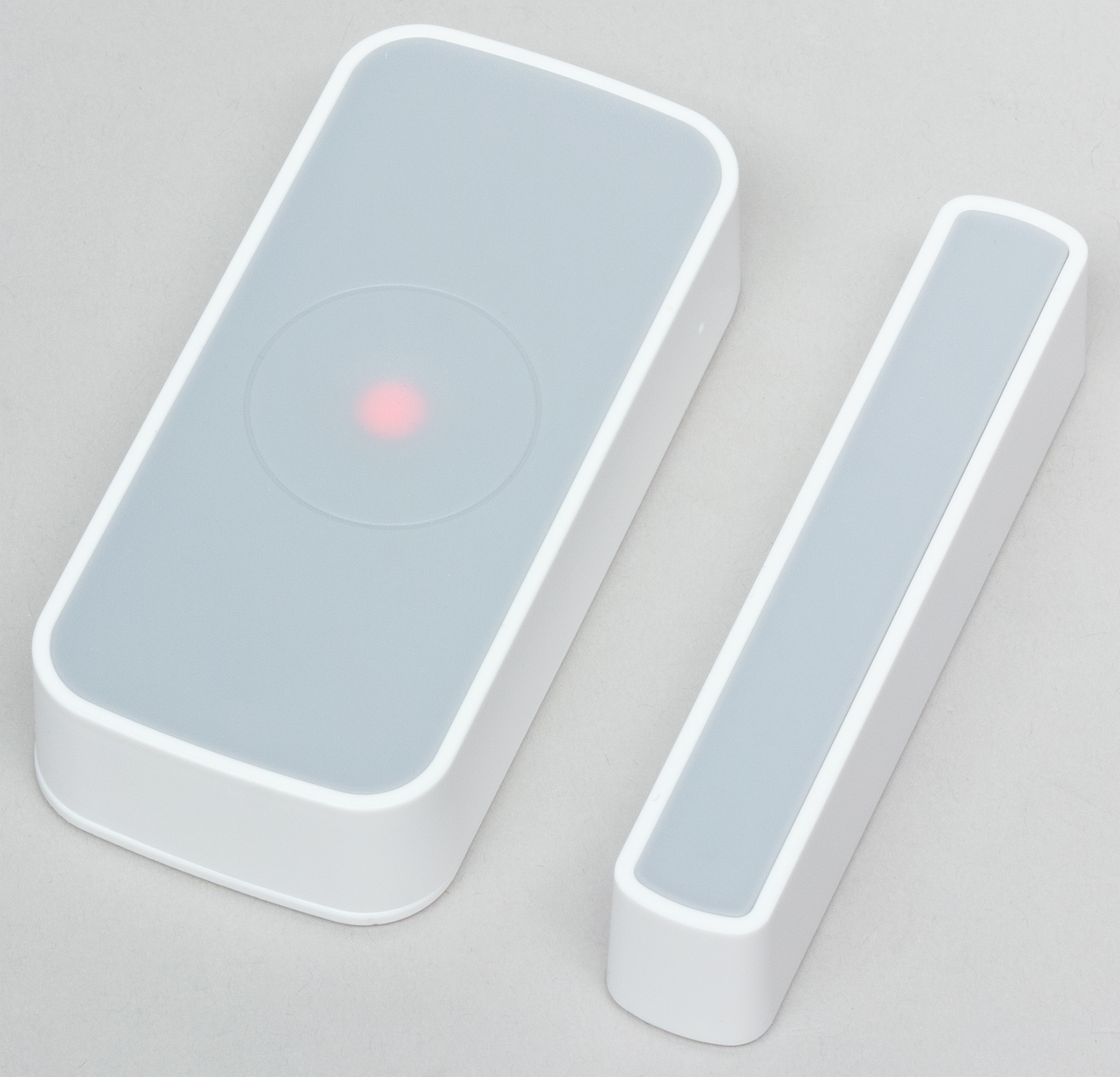

Это один из самых несложных (конструктивно) датчиков в линейке Умного дома Триколор. Он состоит из датчика, в котором имеется чувствительный к магниту контакт (в просторечии — геркон, герметичный контакт) и собственно магнита, упрятанного в отдельный изящный корпус. Использование нехитрое: к раме окна или двери прикрепляется датчик, а на саму дверь или открывающееся окно приклеивается магнит. При установке важно выдержать расстояние, на котором находятся датчик и магнит: оно не должно превышать полутора сантиметров.

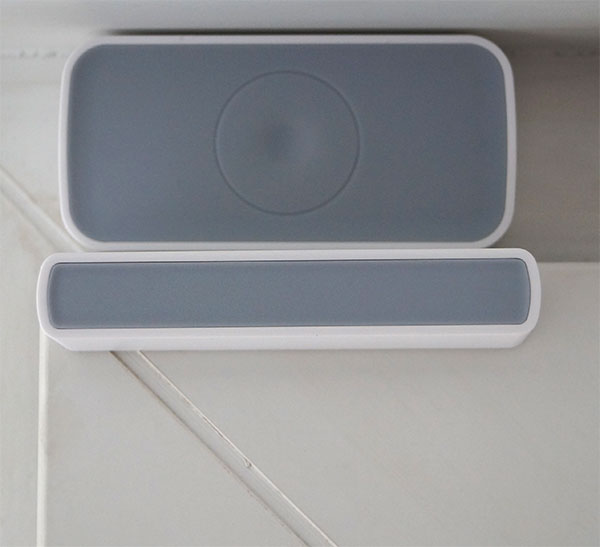

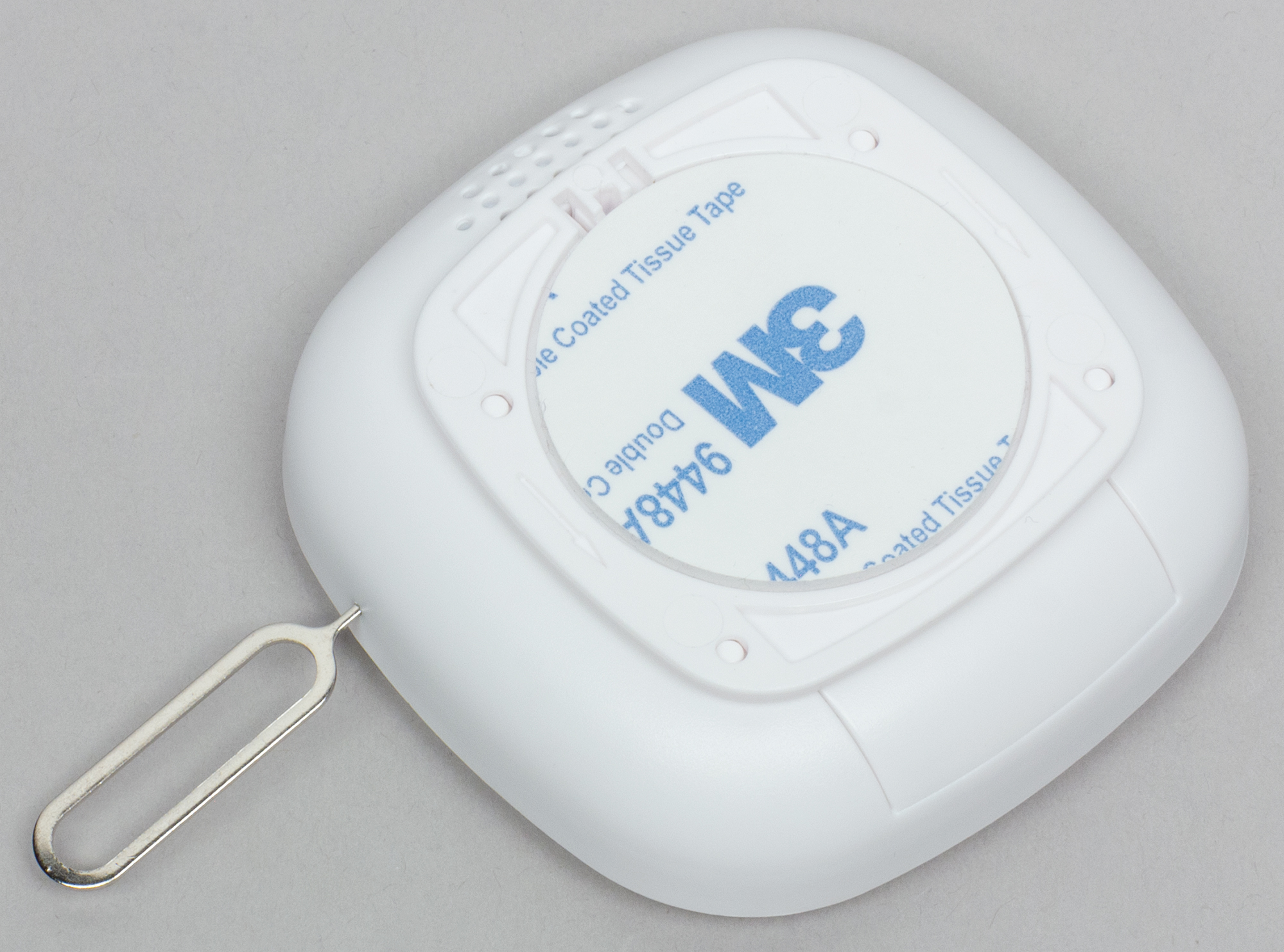

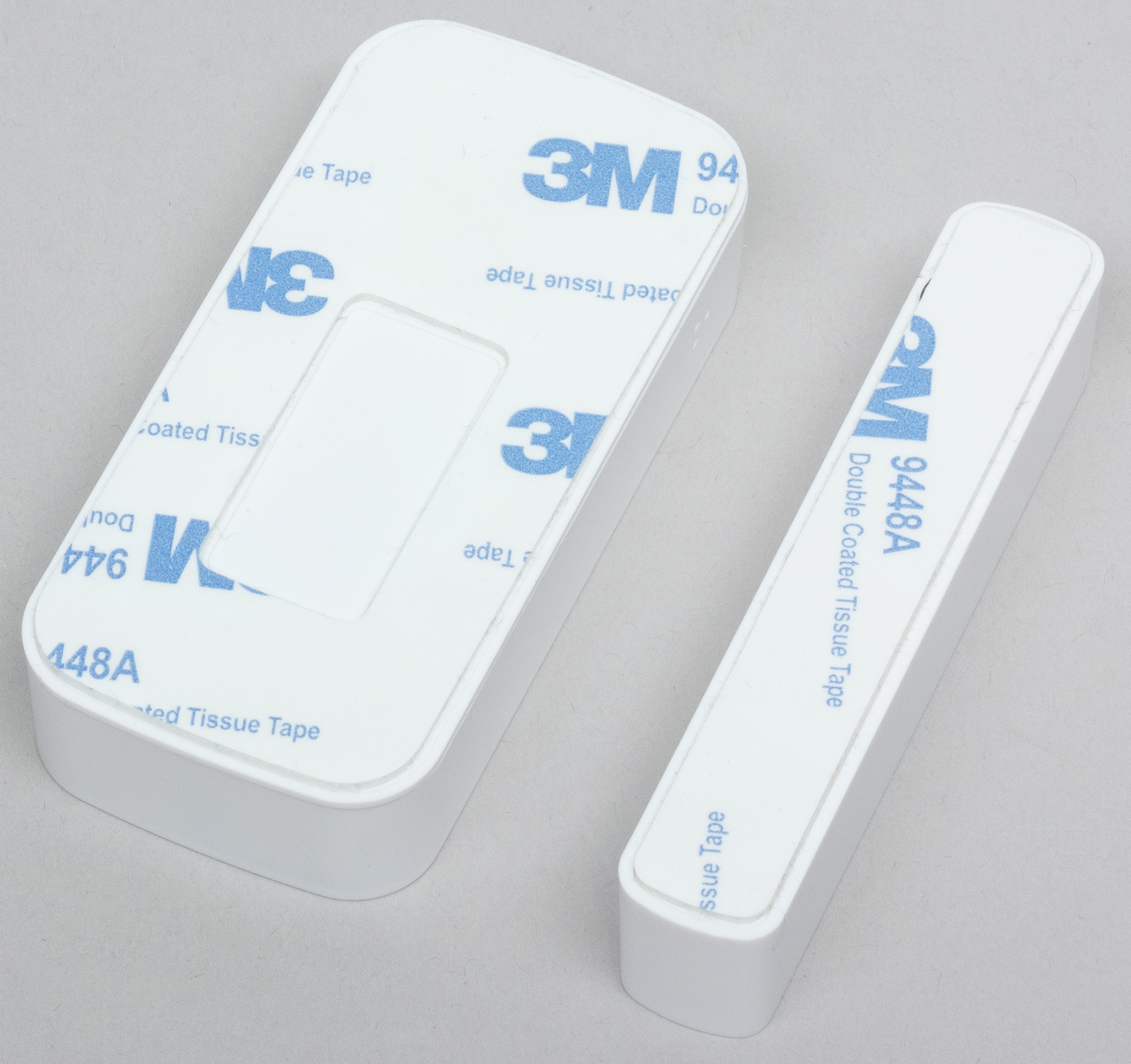

На задней стороне каждого корпуса имеется двусторонний скотч для приклеивания к поверхностям. Задняя крышка датчика играет роль крепежной площадки. Когда датчик «пристегивается» к своему креплению, внутри него нажимается особый контакт, переводящий устройство в рабочий режим. Для активации режима поиска хаба используется уже знакомая нам шпилька, которой нужно зажать скрытую в корпусе датчика кнопку.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Датчик открытия и закрытия GS SOHM-l1
Диапазон срабатывания от 15 мм и меньше
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация один цветной индикатор в датчике
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес
  • датчик: 36×76×16 мм, 49 г
  • магнит: 14×76×16 мм, 18 г
Питание 3 В (две батареи AAA)
Управление
Текущая цена 1190 руб.

Датчик температуры и влажности GS STHM-l1

Это довольно редкий и, как правило, дорогостоящий прибор, который нечасто увидишь в форме отдельного гаджета. Возможно, потому, что подобная аппаратура требуется довольно редко, а значит, и спрос на нее невелик. Но в составе умного дома, когда возможен не просто визуальный удаленный контроль за состоянием жилища, но и автоматическая реакция на любое регистрируемое событие, такой прибор видится более чем необходимым.

Снова обратимся к стандартному сценарию: в контролируемом помещении резко похолодало и упала влажность. А здесь — цветы, попугай в клетке. Ничего страшного: датчик, отметив падение температуры или влажности ниже установленного порога, немедленно пошлет сигнал центральному хабу. Он, сверившись с программой, включит умную розетку, к которой подсоединен, скажем, обогреватель или увлажнитель. При этом пользователь будет уведомлен о произошедших событиях. А значит, абсолютно спокоен за своих питомцев.

Да, можно сказать, что с этой задачей без труда справится любой кондиционер, но его не переместишь из одной комнаты в другую и не перепрограммируешь удаленно. Тем более, кондиционер не расскажет пользователю о текущей ситуации в помещении. Все это возможно только при использовании системы, которая состоит из отдельных датчиков и прочих устройств.

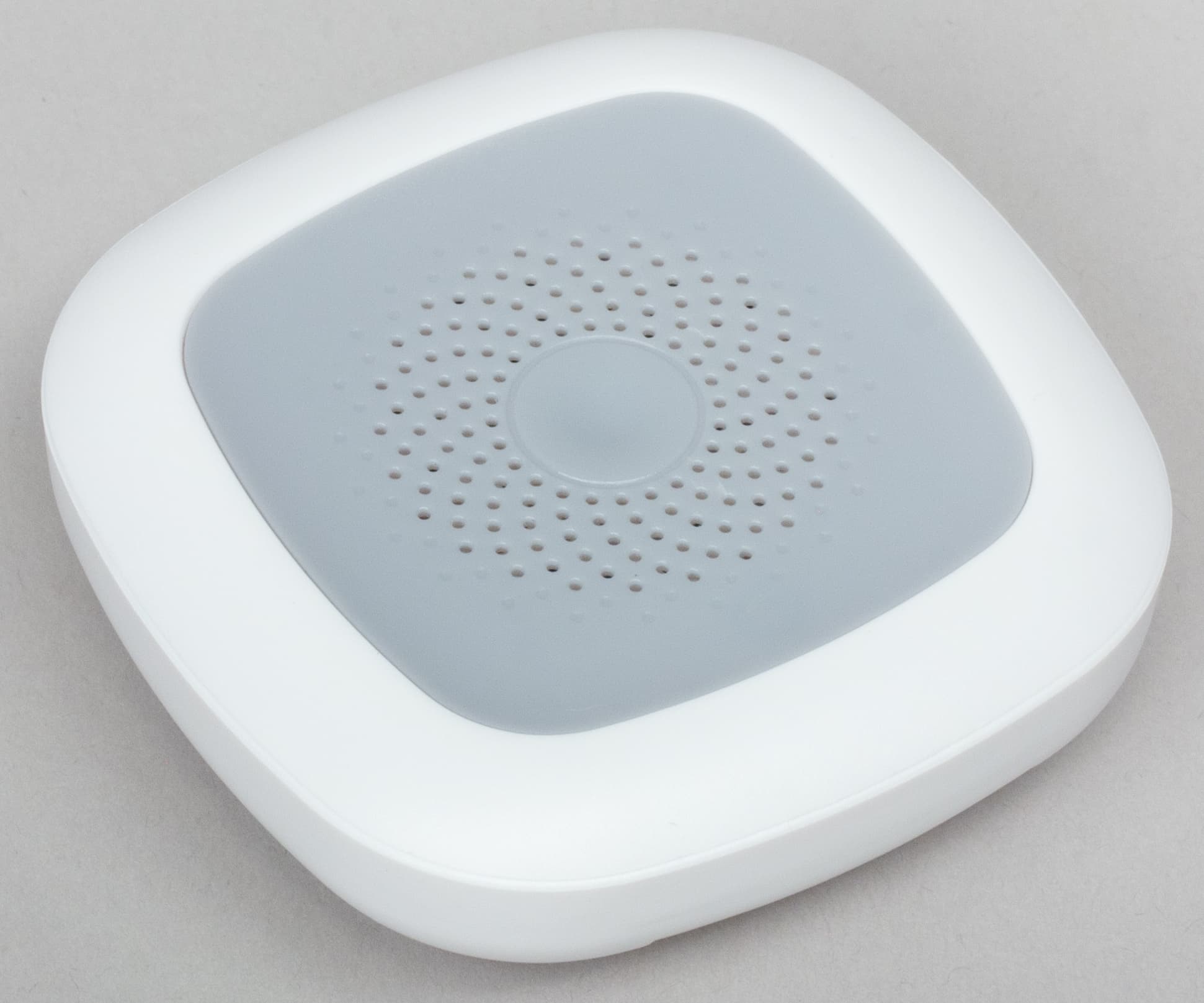

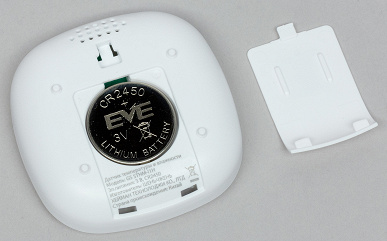

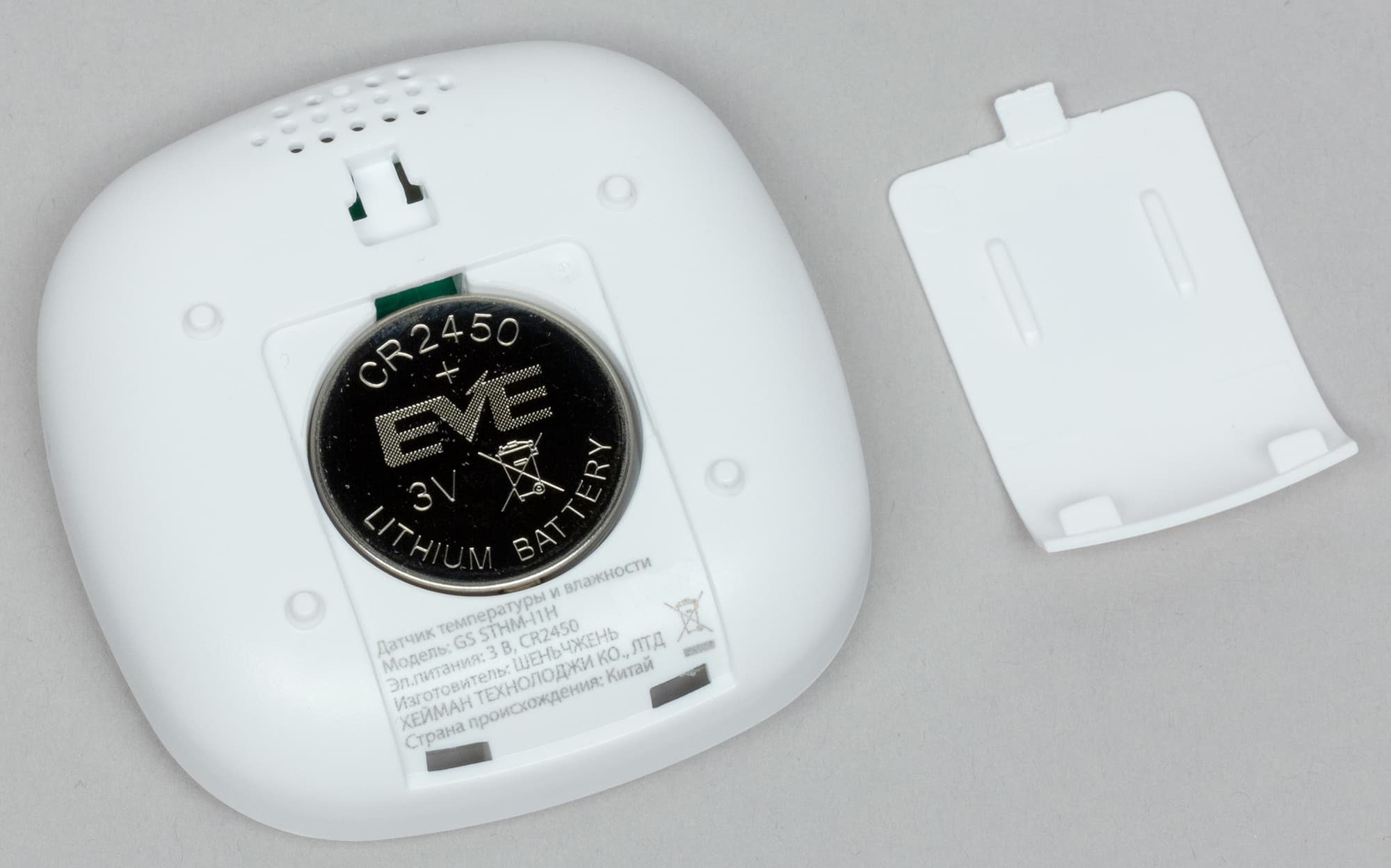

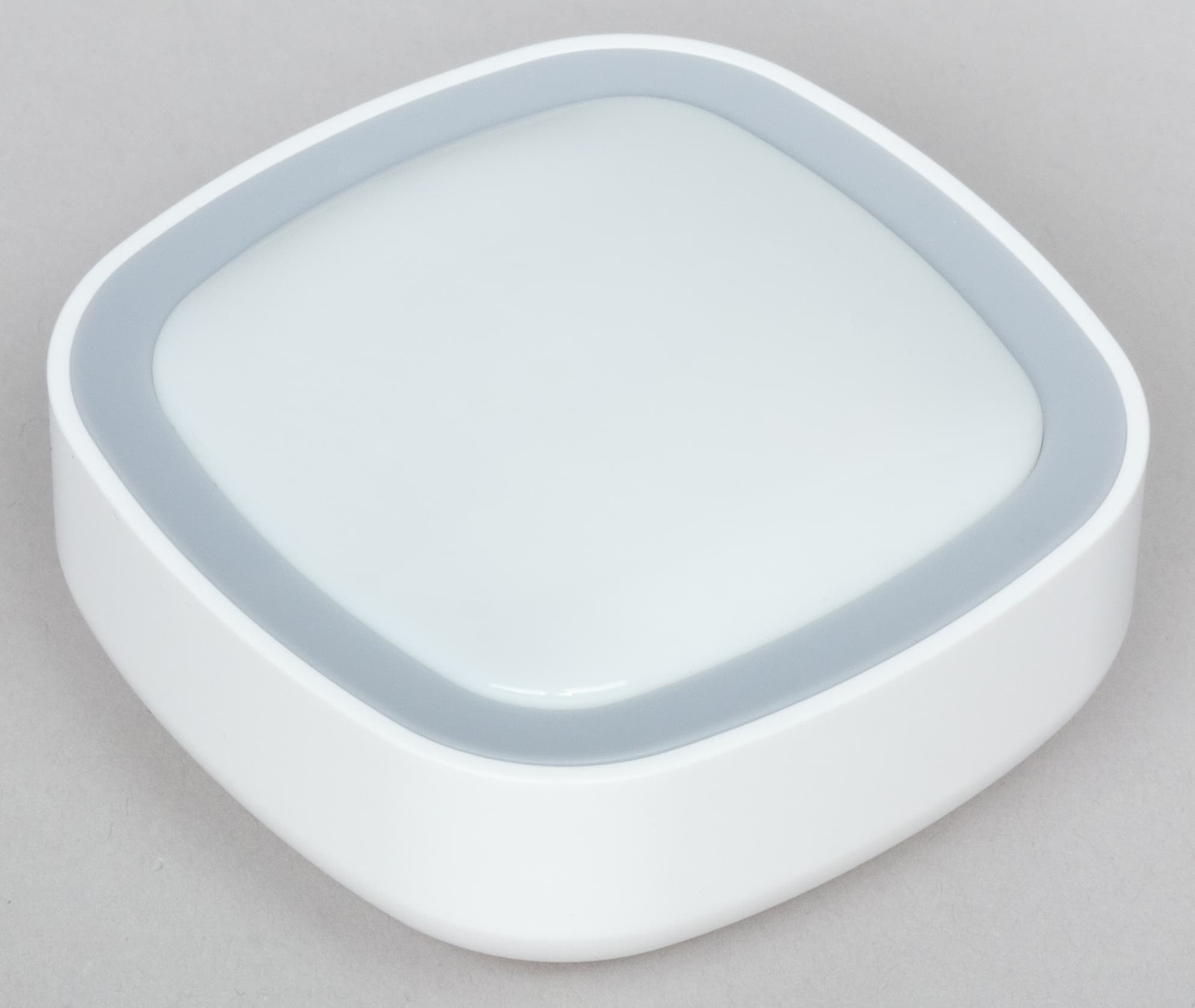

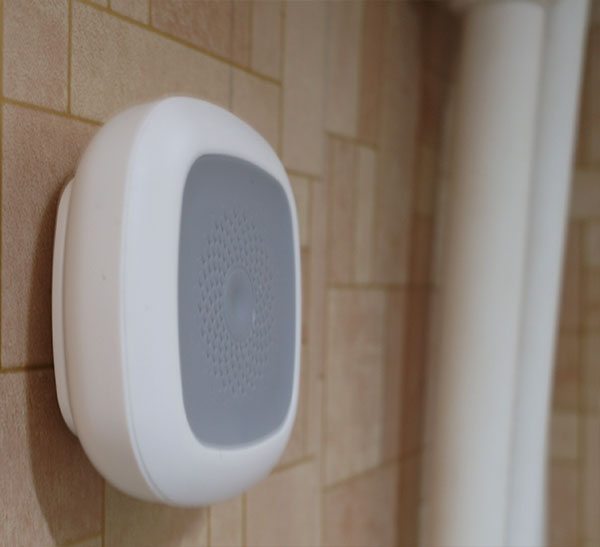

Дизайн датчика выдержан в знакомом стиле, матовый белый пластик с серой вставкой. Лицевая панель содержит множество конвекционных отверстий, через которые к датчику проникает контролируемый воздух.

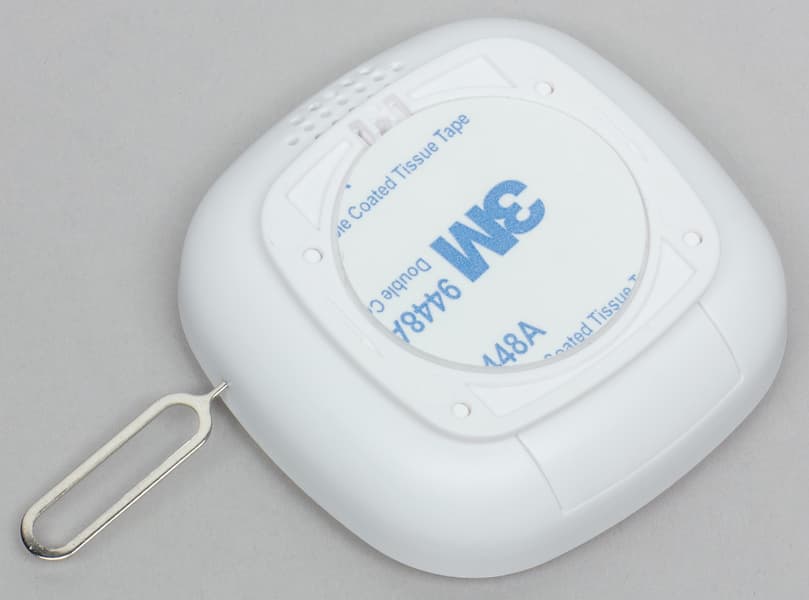

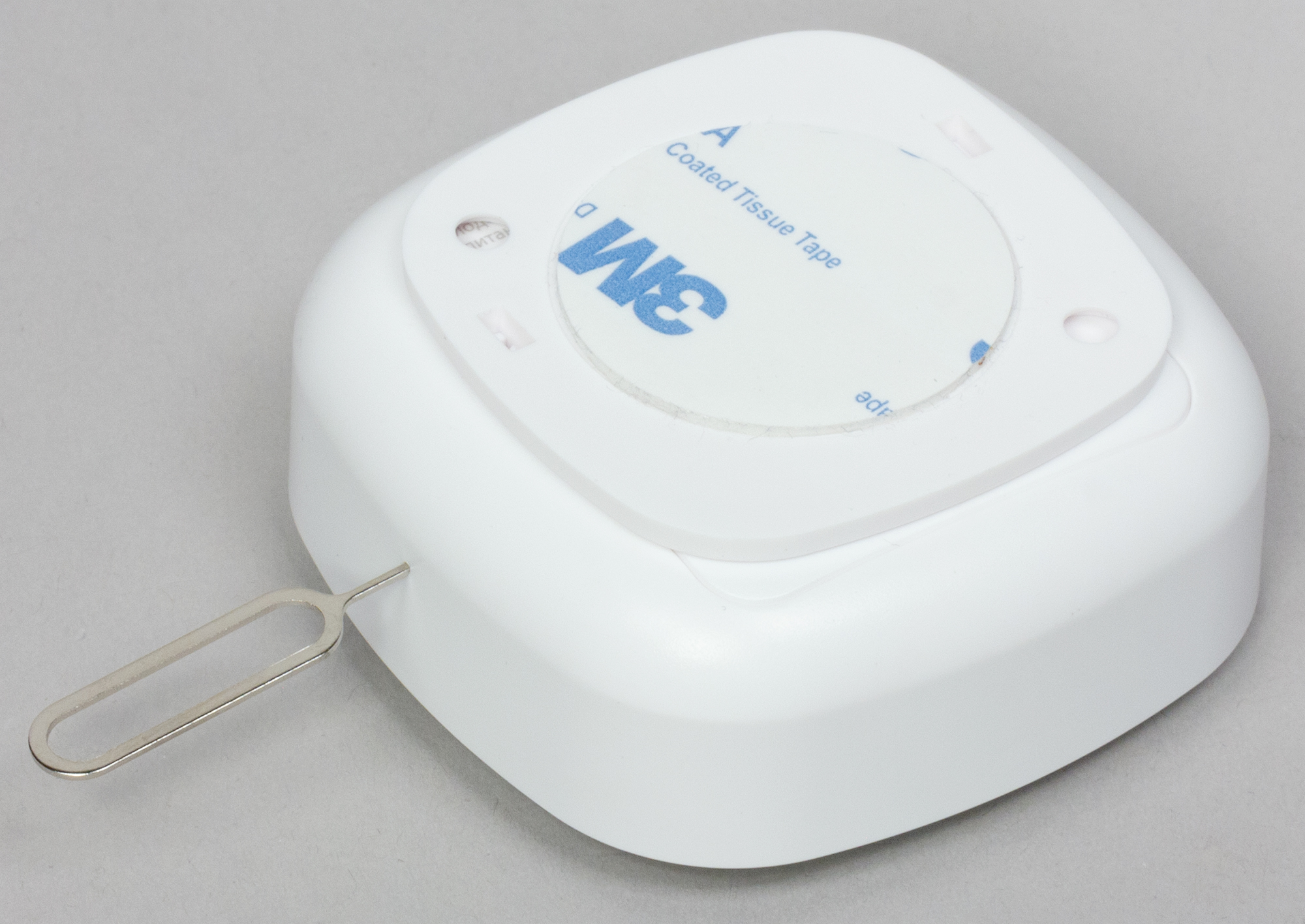

Крепежная площадка снабжена двусторонним скотчем, других способов крепления не предусмотрено. Соединение с главным управляющим устройством производится нажатием скрытой кнопки с помощью прилагаемой шпильки. Датчик получает питание от плоской батареи CR2450. Трудно сказать, каков будет срок ее использования, особенно при низких температурах, когда емкость элементов питания падает в разы. К слову, на тестирование датчик прибыл уже без защитной пленки в батарейном отсеке, а значит, датчик длительное время был в рабочем состоянии. В результате батарея оказалась разряженной и датчик не мог функционировать. Но стоило заменить батарейку — датчик ожил.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Датчик температуры и влажности GS STHM-l1
Диапазон измеряемых температур от −10 до +50 °C
Измеряемая влажность от 0 до 100%
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация один скрытый индикатор
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес 60×20×60 мм, 28 г
Питание 3 В (одна батарея CR2450)
Управление
Текущая цена 1390 руб.

Датчик протечки GS SWHM-l1

Еще один довольно специфичный тип датчика, который бывает редко востребован и уж точно не входит в список обязательных датчиков при постановке помещения под охрану. Однако, наличие такого датчика в охраняемом или контролируемом помещении даст возможность подстраховаться от крупных неприятностей. Степень угрозы, конечно, не сравнится с утечкой газа, но в затоплении соседей снизу тоже мало приятного.

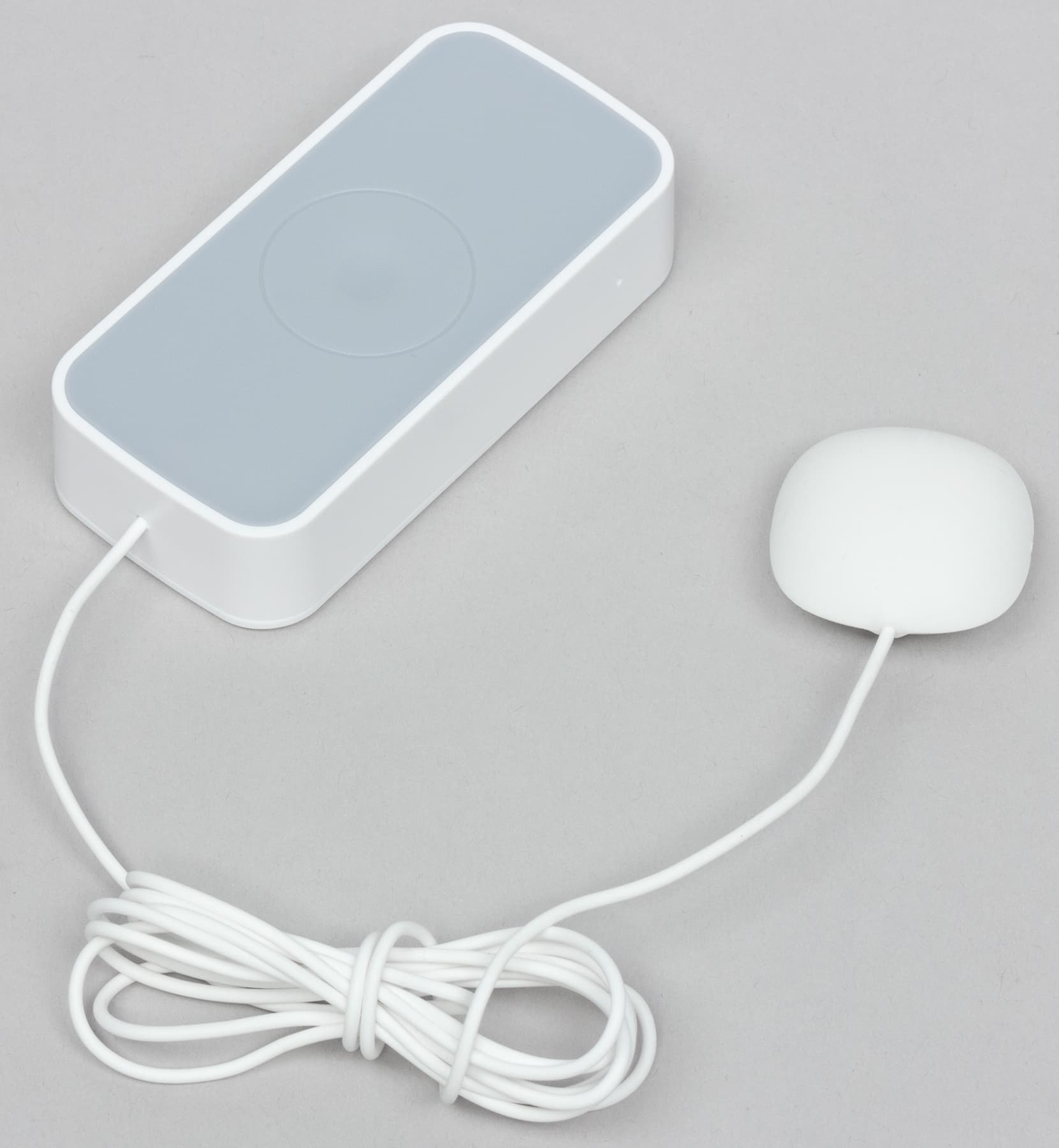

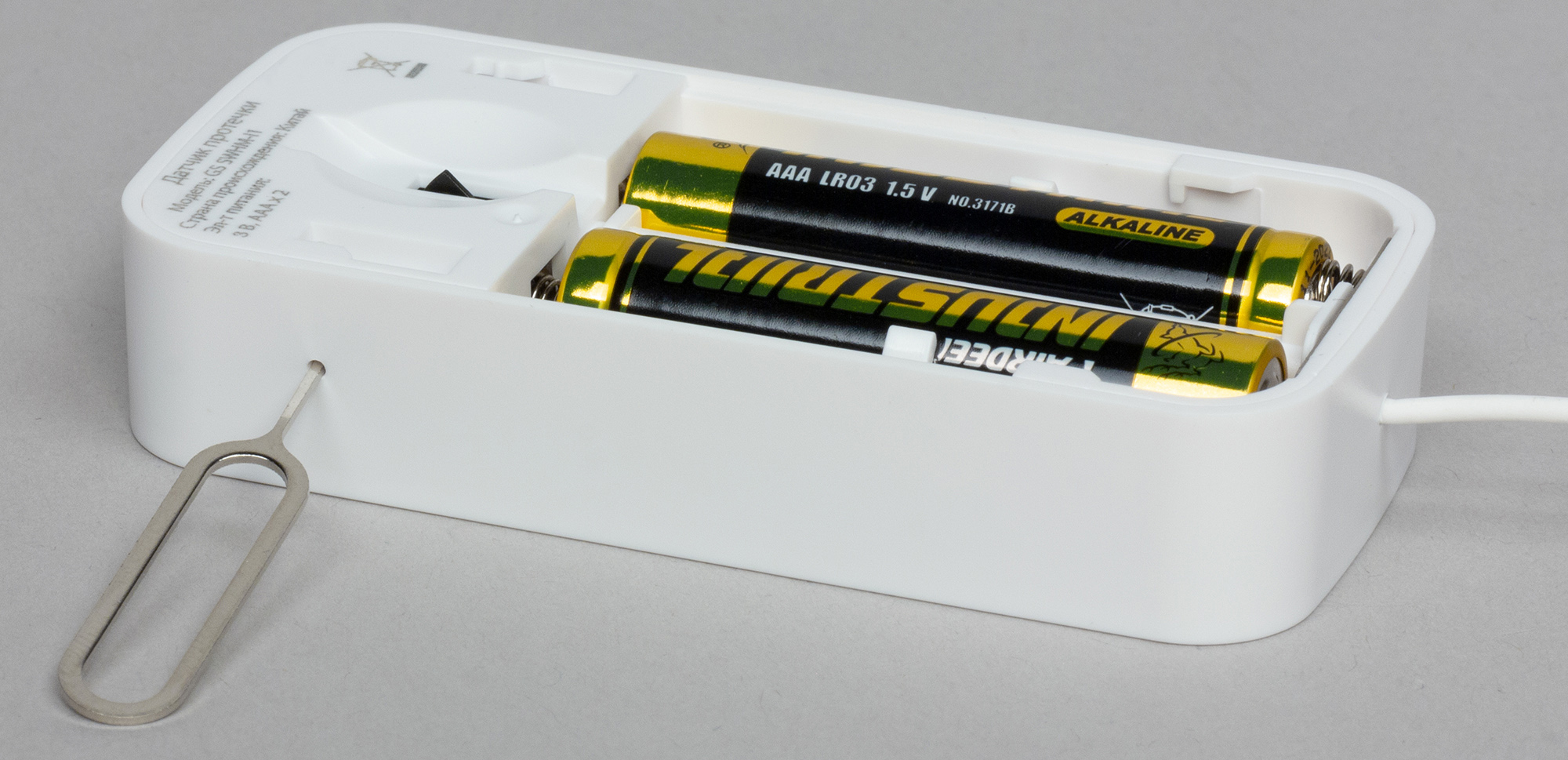

Устройство состоит из двух модулей: датчик, в котором размещены все электронные и радиокомпоненты для связи с базой (хабом), плюс вынесенный на длинном (1,2 м) гибком проводе внешний детектор.

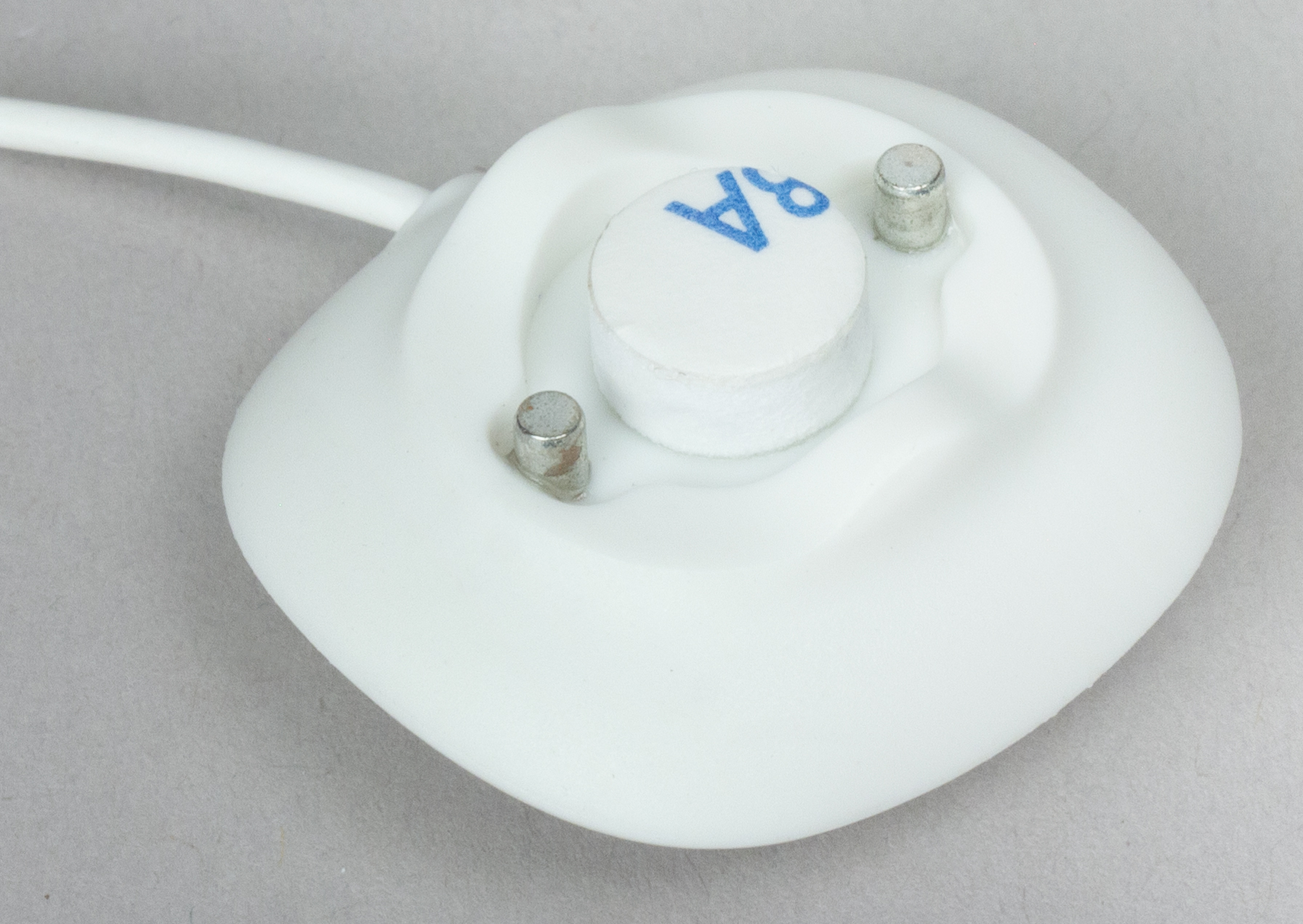

Основное устройство можно прикрепить рядом с раковиной, ванной, душевой кабиной и т. д., а детектор приклеивается к полу контактами вниз. Желательно выбирать место, где протечка воды наиболее вероятна.

Соединение с базой производится все так же, нажатием скрытой кнопки с помощью прилагаемой шпильки. Кстати, датчик работает только будучи пристегнутым к задней стенке, которая является настенным креплением-площадкой. В этом случае зажимается внутренний контакт — он виден на фото — и датчик переходит в рабочий режим.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Датчик протечки GS SWHM-I1
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация один скрытый индикатор
Диапазон рабочих температур от −10 до +50 °C
Размеры (Ш×В×Г), вес
  • датчик: 36×76×16 мм, 48 г
  • выносной детектор: 28×14×26 мм, 10 г
Питание 3 В (две батареи AAA)
Управление
Текущая цена 1290 руб.

Сирена GS SRHMP-l1

Заключительный аккорд в списке наших устройств — сирена. Очень громкий аккорд. Назначение этого устройства в составе умного дома очевидно любому: звуковое ошеломление оповещение в случае какого-либо события. Таким событием может быть что угодно: протечка воды или утечка газа, несанкционированное открытие двери или окна, появление человека в запрещенной зоне или помещении и т. д. В самой сирене, разумеется, нет никаких датчиков — команду на включение тревоги она получает от главного модуля управления, хаба.

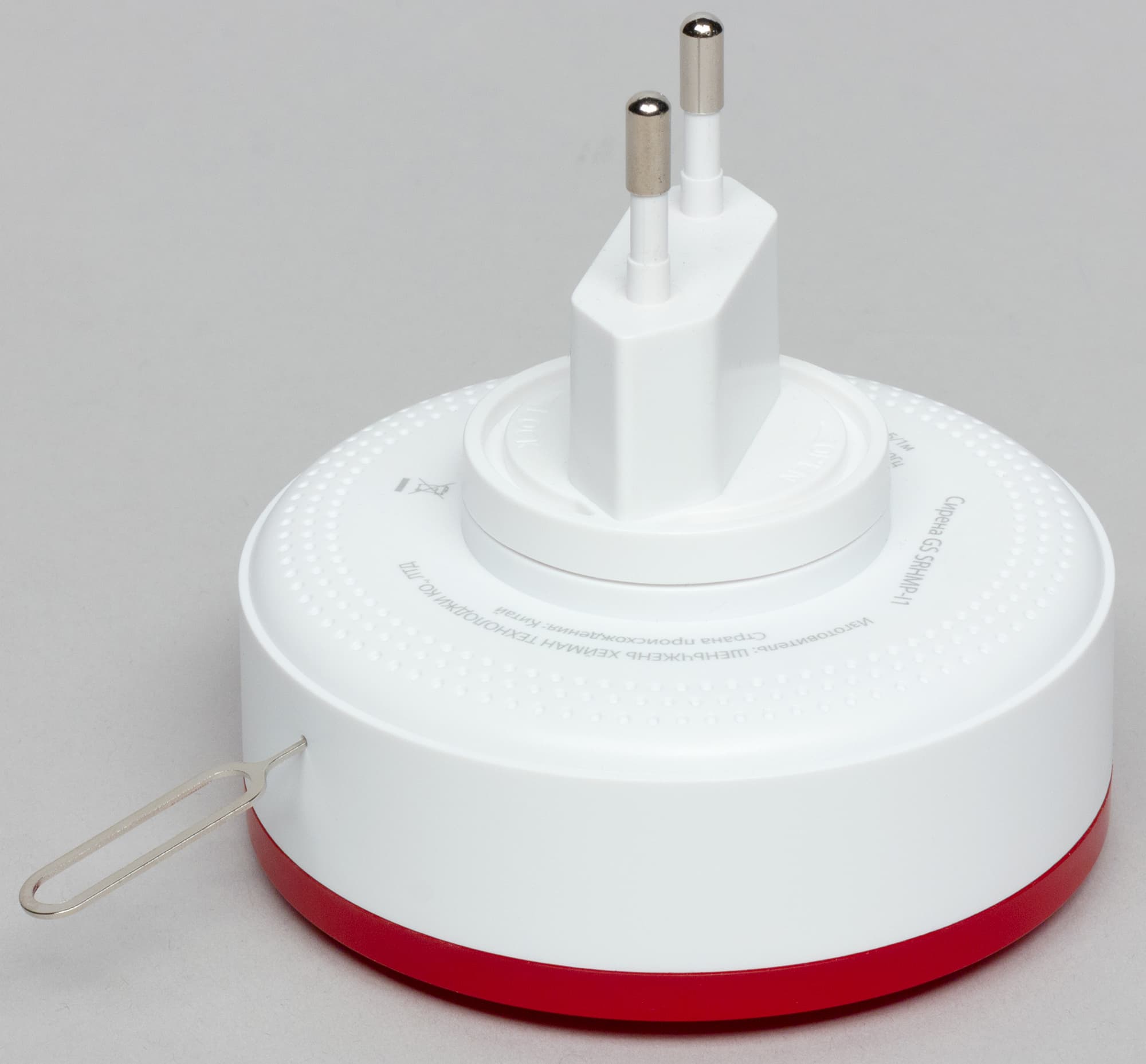

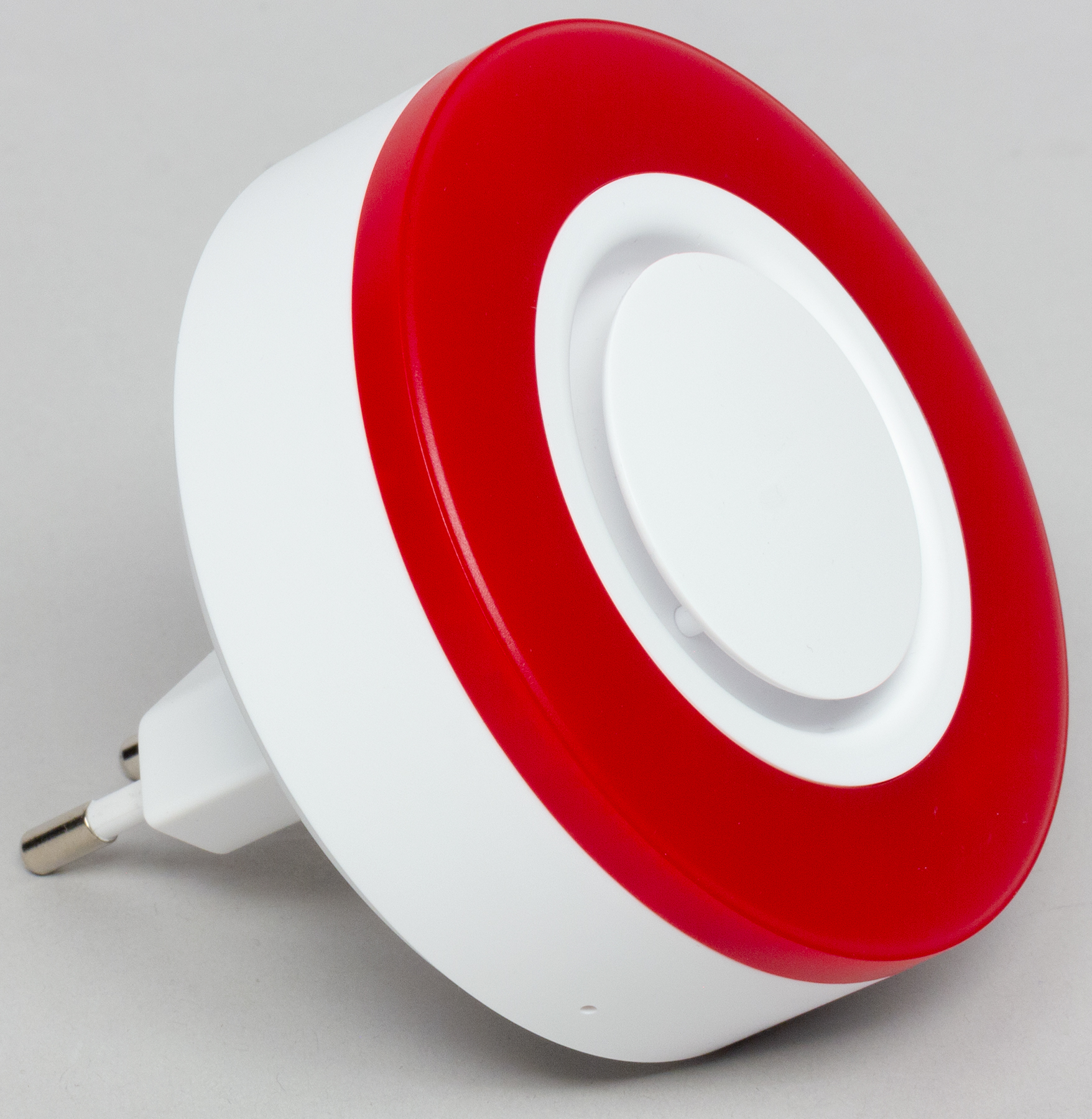

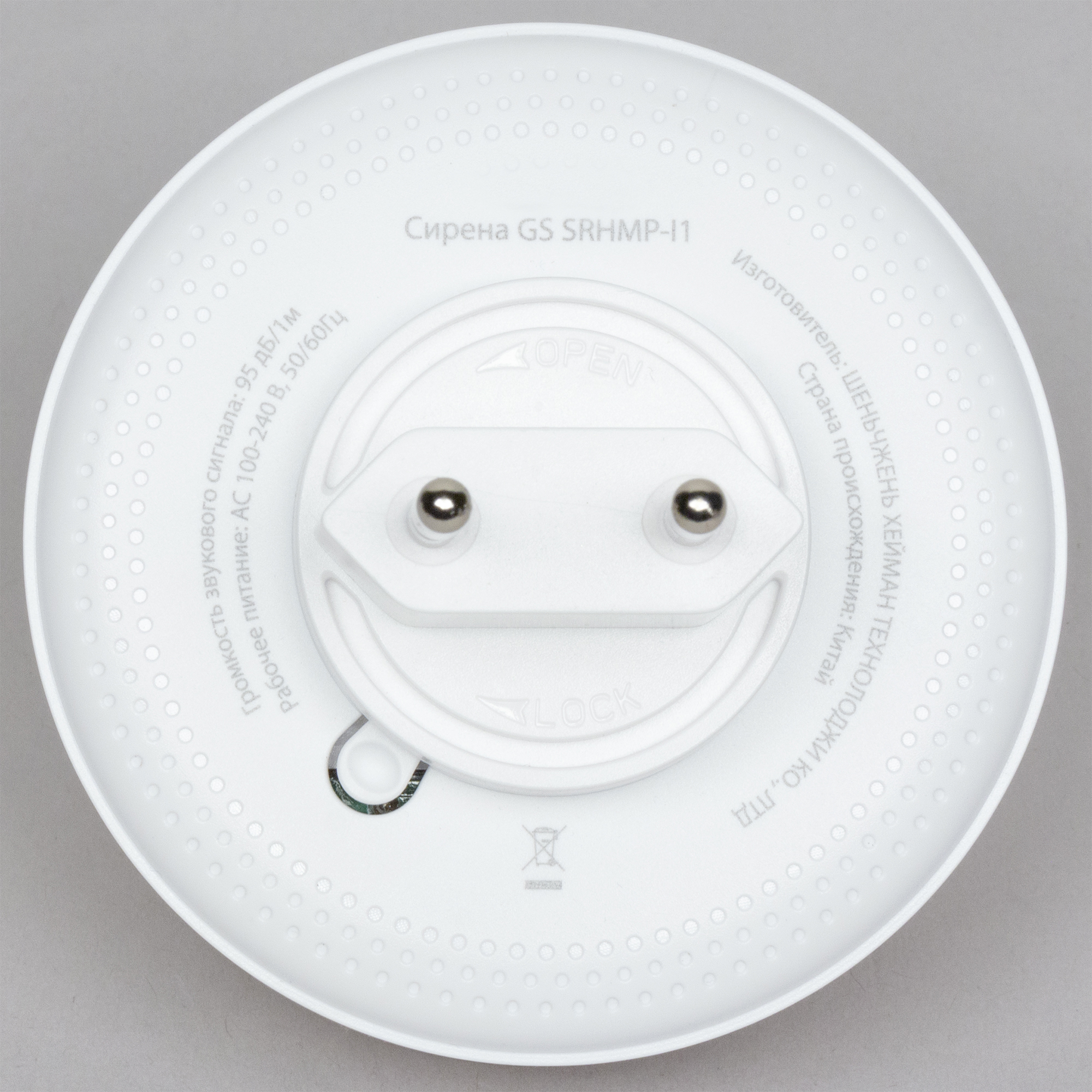

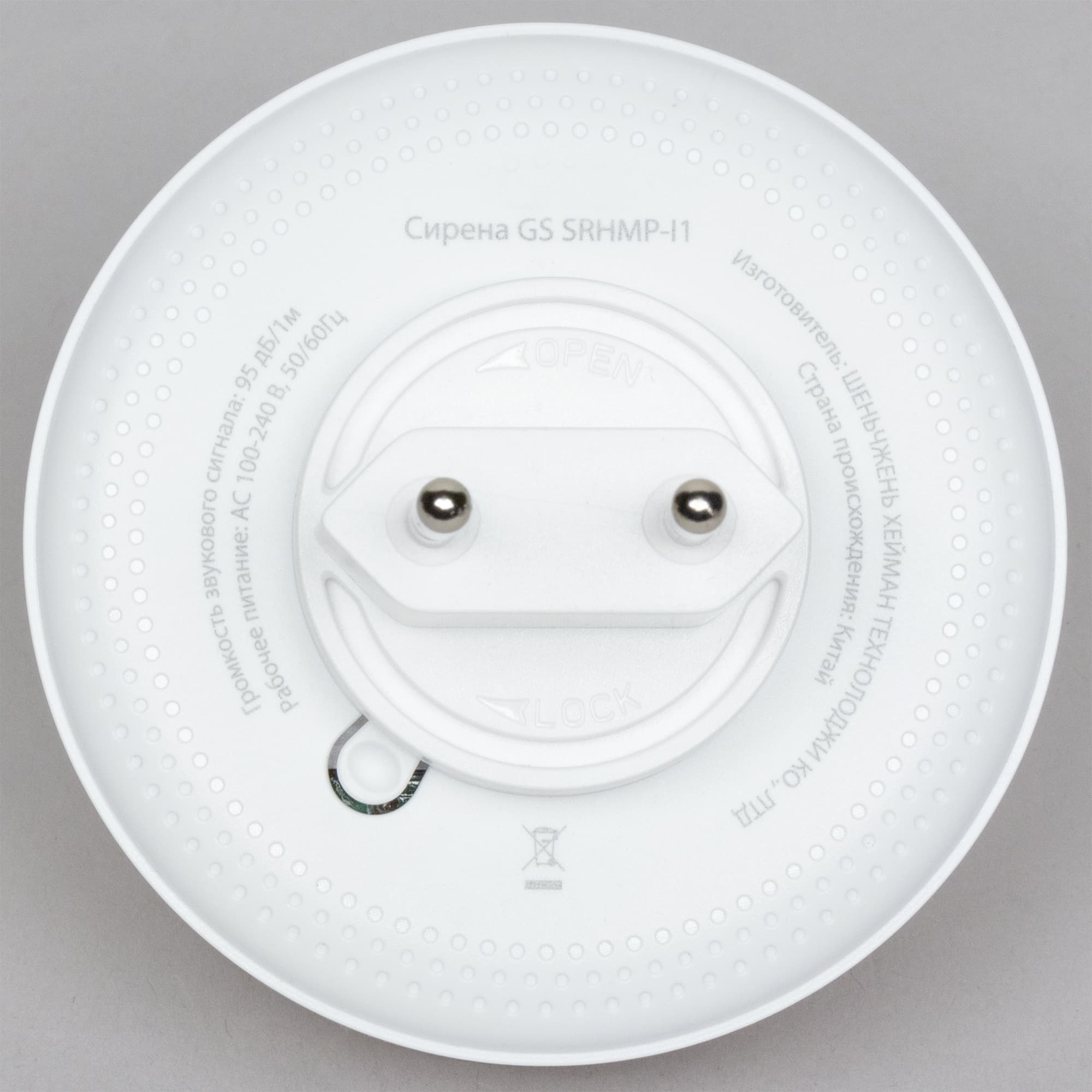

Конструктивно сирена представляет собой белую «шайбу» с ярко-красным ободом, под которым находятся светодиоды, мигающие во время тревоги.

Сирена получает питание от сети, однако на случай обесточивания контролируемого помещения в сирене имеется встроенный аккумулятор емкостью 720 мА·ч. Он позволит прибору выдавать положенные 95 децибел (как в 7 метрах снаружи или внутри движущегося вагона метро) даже при отсутствии напряжения в сети. Вот только звук сирены совсем не похож на грохот метро. Сирена «режет» уши своим тембром, находиться рядом с ней невозможно.

Прибор устанавливается в любом удобном и доступном месте, его достаточно вставить в розетку и устройство само подключится к Умному дому (если, конечно, оно уже было зарегистрировано в системе). По большому счету, сирену можно включить даже в уличную розетку, чтобы о тревоге была осведомлена вся округа. Но это нежелательно, так как встроенная аккумуляторная батарея, как и все источники питания, боится холода. Даже в характеристиках прибора не предусматривается эксплуатация при отрицательных температурах (впрочем, некоторый опыт автора позволяет утверждать, что современная электроника, не считая аккумуляторов, боится вовсе не холода, а совсем наоборот, жары. А также резких перепадов температур, которые ведут к появлению конденсата на платах и компонентах).

Включение сирены в систему Умного дома производится стандартно, зажатием скрытой кнопки прилагаемой шпилькой. При включении режима поиска мигает неяркий индикатор, расположенный рядом с потайной кнопкой.

Основные технические характеристики устройства приведены в следующей таблице и на страничке продукта.

Устройство Сирена GS SRHMP-l1
Уровень звука 95 дБ (на расстоянии 1 м)
Сеть ZigBee, HA 1.2
Радиус действия сигнала до 25 м
Индикация
  • скрытый индикатор сброса
  • индикатор тревоги (стробоскоп)
Диапазон рабочих температур от +10 до +50 °C
Размеры (Ш×В×Г), вес 80×32 мм (без штекера), 103 г
Питание
  • 100—240 В, 50/60 Гц
  • аккумуляторная батарея 3,7 В/ 720 мА
Управление
Текущая цена 1890 руб.

А теперь давайте представим, что мы находимся в магазине и все перечисленные устройства лежат в нашей корзинке, готовые к оплате. Несложный подсчет (цены в таблицах взяты из официального онлайн-магазина Триколор) показывает, что общая стоимость комплекта достигла почти 20 тысяч рублей. Дороговато. Быть может, стоит хорошенько подумать, прежде чем направляться к кассе? Ведь мы не учли следующие моменты:

  • подходящий ресивер у заинтересанта уже, скорее всего, имеется. Иначе зачем он ввязался в роль покупателя оборудования Триколор? Хорошо, минус 6290 рублей.
  • вполне можно обойтись без некоторых представленных в линейке датчиков. К примеру, автор спокойно переживет отсутствие датчика протечки воды. А потому что переживать особо не за кого. Разве что за мышей в подвале. Также ему не нужна цветная лампа. Все это — еще минус две тысячи с небольшим.

Что в результате? Итог оптимизации уже не страшит взгляд: чуть более 10 тысяч рублей за центральный модуль и семь устройств, охватывающих практически все функции, связанные с контролем и управлением приборами. Ну а последующее приобретение нескольких розеток и ламп в дополнение к существующим — это уже не будет рассматриваться и переживаться как покупка целой системы. Всего лишь перманентные траты в рамках текущих расходов, не более.

Но покупать незнакомые устройства, основываясь лишь на заявленные технические характеристики, тоже как-то рискованно. Каковы особенности эксплуатации? Случаются ли разрывы связи, ложные тревоги? Как часто датчики и другие устройства будут требовать внимания для их перенастройки, перезагрузки?

Пока пользователь в нерешительности топчется с корзинкой приборов у кассы, мы изучим все возможные нюансы и проверим в действии многие сценарии работы. Надеемся, это поможет покупателю сделать окончательный выбор.

Установка

Прежде всего расскажем о главном свойстве приборов, входящих в комплект. Это свойство объединяет все без исключения устройства и датчики. Речь о способе «общения» приборов и датчиков с центральным хабом. В таблицах характеристик он указан под именем ZigBee. Этот протокол серьезно отличается от привычного Wi-Fi, хоть и использует похожие радиочастоты.

Дело в том, что ZigBee предназначен не для быстрой передачи больших потоков данных, как «стандартный» Wi-Fi, а для обеспечения надежной беспроводной связи между устройствами с низким энергопотреблением и невысокой скоростью передачи. Условно говоря, опрос состояния датчиков производится не каждую секунду, а раз в минуту. Сам же датчик не отправляет ежесекундные отчеты о температуре в помещении, он делает это гораздо реже, но мгновенно среагирует и оповестит хаб, если температура резко скакнула или уровень загазованности достиг опасного порога. Такое разумное потребление ресурсов кардинально снижает энергопотребление, а энергия — это критичный параметр для устройств, работающих от батарейки. Кстати, можно отметить побочный положительный эффект: Wi-Fi частота не забивается пакетами данных с каждого датчика, она остается практически свободной, что полезно в многоквартирных домах с их радиозашумленностью.

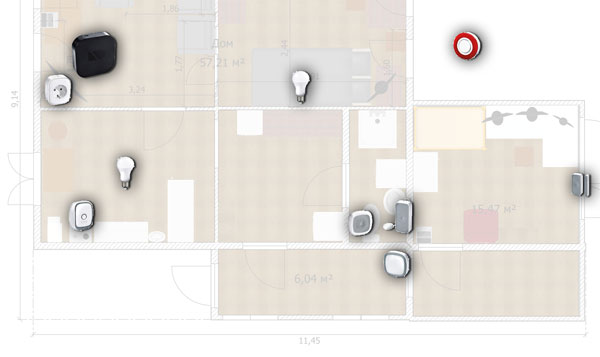

Для тестирования комплекта приборов мы разместили устройства в небольшом домовладении, состоящем из нескольких помещений, расположенных на одном этаже. Модуль управления разместился в гостиной, рядом с его «сердцем», ресивером. Розетка, лампочки и датчики разошлись в кухню, коридор и по разным комнатам (в описаниях к фото указано расстояние от датчика до модуля управления).

Между центральным хабом и большинством датчиков образовались преграды — стены дома, в некоторых случаях это глухие бревенчатые стены без дверных проемов. На следующем плане показано расположение всех приборов, за исключением сирены.

Не слишком ли много внимания уделяется расположению датчиков относительно модуля управления и зачем приводить эти практические примеры с настоящими планами настоящего дома? Затем, что радиус действия сигнала датчиков является критически важным параметром. Это причина, которая может перечеркнуть саму возможность эксплуатации всей системы.

Да, в спецификациях каждого прибора указывается максимальное расстояние, на котором удерживается связь между датчиком и хабом: 25 метров. Но обычный пользователь понятия не имеет, что в технической документации всегда приводятся значения, полученные в лабораторных условиях, близких к идеальным. Это: отсутствие радиозашумленности, отсутствие физических преград между тестируемыми устройствами. Но живем-то мы не в лабораторных залах, а во вполне себе настоящих домах, где бывают стены. Вполне возможна ситуация, когда какое-то важное устройство откажется работать из-за отсутствия полноценного коннекта с базой.

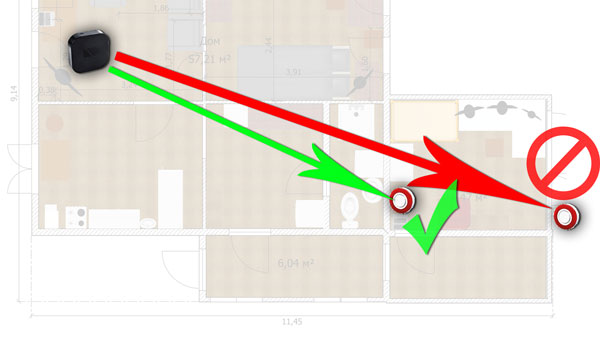

Именно с такой проблемой мы столкнулись, когда подыскивали место для установки сирены. Дело в том, что в подопытном доме присутствует пожилой человек, и размещать внутри помещений такой кричащий гаджет — это подвергать риску здоровье жильца, пусть он и теща. Единственная точка с электропитанием, идеально подходящая для сирены, нашлась на противоположной стороне дома, на уличном балконе. Но это около 12 метров от хаба с многочисленными преградами. Четыре стены, между прочим. Неудивительно, что связь между сиреной и хабом в таком случае оказалась чрезвычайно неустойчивой.

Неустойчивость выглядит так: в управляющем приложении статус сирены определяется верно, отмечается ее наличие в сети — казалось бы, все в порядке. Однако попытки активировать сирену ни к чему не приводят. Команды от хаба к сирене попросту не доходят, то есть обратная связь от хаба к сирене отсутствует. Кстати, именно поэтому на схеме, приведенной выше, сирена не занимает никакого места, а находится вне периметра дома.

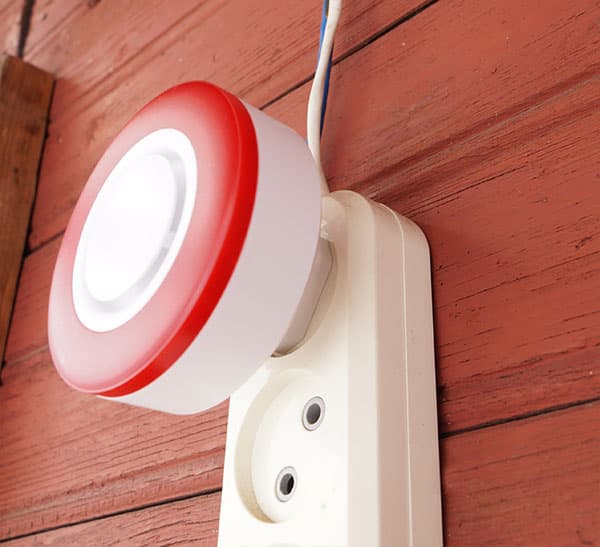

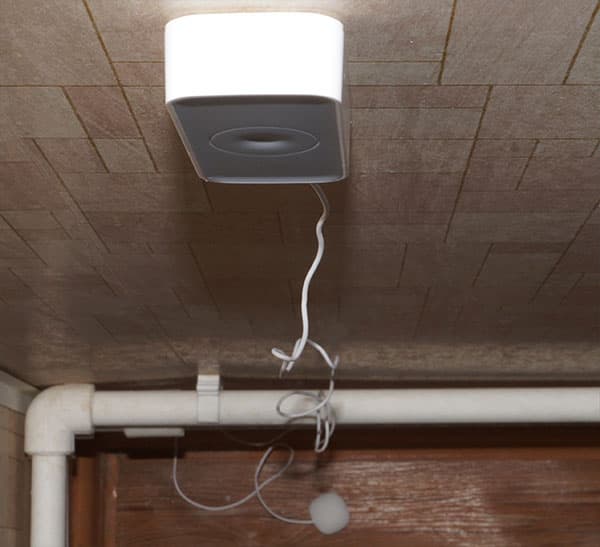

Таким образом, пришлось отказаться от мысли разместить сирену вне помещений. Внутри же дома сирена прекрасно работала, в какую бы розетку мы ее ни включали.

Другие датчики по самой своей конструкции не требуют установки вне помещений или на большом удалении от центрального модуля, поэтому претензий к их работоспособности не возникло ни разу.

В целях эксперимента по ходу тестирования мы перемещали приборы на разные расстояния от хаба (модуля управления). В итоге выяснилась закономерность: максимально возможное расстояние, на котором гарантируется полная работоспособность приборов, в нашем случае составило 12 метров с глухими преградами в виде стен. Эта закономерность, конечно, имеет невысокую цену для читателя, поскольку касается исключительно тех условий, в которых проводилось тестирование. Например, в домовладении с большими открытыми пространствами проблем со связью может не быть вовсе, а в квартире или доме с железобетонными стенами устройства могут поддерживать связь за счет переотражения радиоволн.

Кстати, да. В довольно большой квартире с ж/б стенами все устройства работали безотказно, находясь на любом расстоянии от хаба. Надеемся, по этим сведениям нетрудно составить примерное впечатление о работоспособности приборов Умного дома при наличии преград.

Проверить работу системы на открытом пространстве — задачка нетривиальная, ведь главный модуль не вынесешь на улицу, поскольку он связан с ресивером USB-кабелем, а та — скреплена с телевизором и интернет-маршрутизатором. Максимум, что удалось сделать — это переместить модуль управления поближе к окну. В этом случае датчик протечки и открытия дверей срабатывали на расстоянии до 20 метров от хаба, но следует учесть, что между ними все-таки оставалась преграда в виде двойного оконного стекла. Кстати, два стекла — это потеря как минимум 6 дБ, а значит, радиус действия сигнала Wi-Fi снижается вдвое.

Подключение, настройка

Разобравшись с особенностями монтажа, приступим к установке Умного дома. Первое, что требуется сделать — это подключить центральный модуль управления Домом к ресиверу, который подключен к интернету. Управлять Умным домом и подключенными к нему устройствами можно как находясь в локальной сети, так и удаленно, через интернет. Но во втором случае придется вспомнить свой ID в системе Триколор, а также пароль к нему.

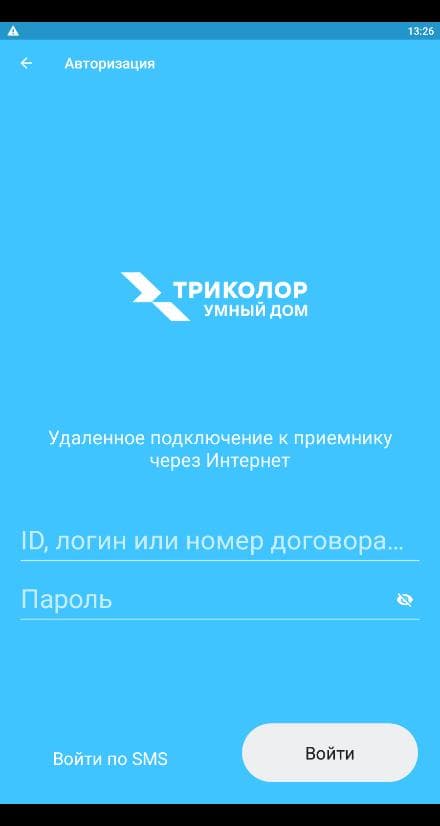

Следующий шаг — подключение периферийных устройств. Этот процесс может производиться двумя способами: непосредственно на телевизоре пультом ДУ ресивера или с помощью мобильного приложения «Триколор Умный дом» (версия для Android, версия для iOS).

Возможно, имеет смысл производить подключение до того, как устройства будут разнесены по комнатам и коридорам. Для надежного спаривания с хабом лучше держать их поближе к модулю управления. Именно поэтому, кстати, первый способ подключения дает больше уверенности: пользователь, сидя перед телевизором (а значит, рядом с модулем), неизбежно держит в руках подключаемый гаджет.

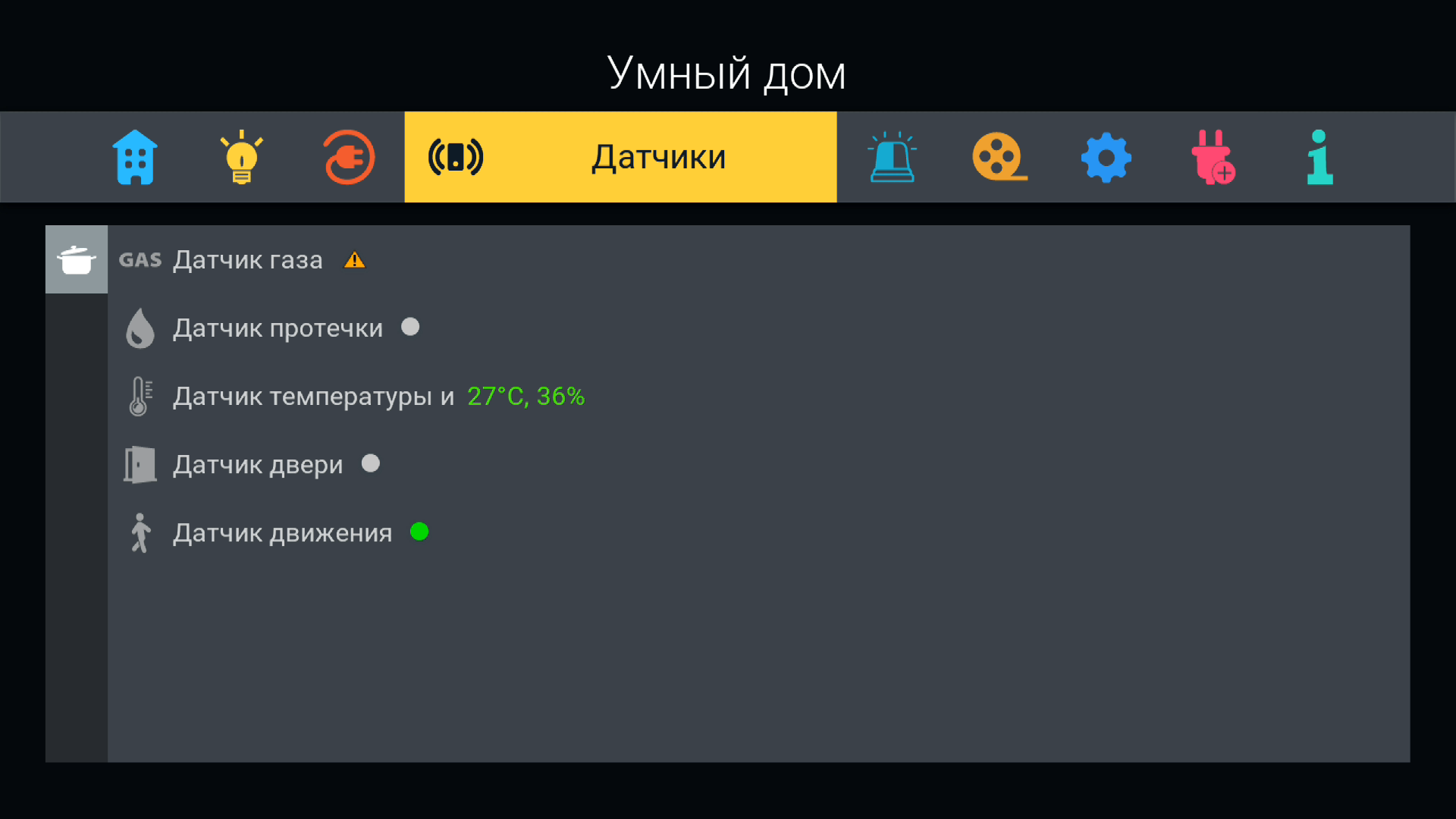

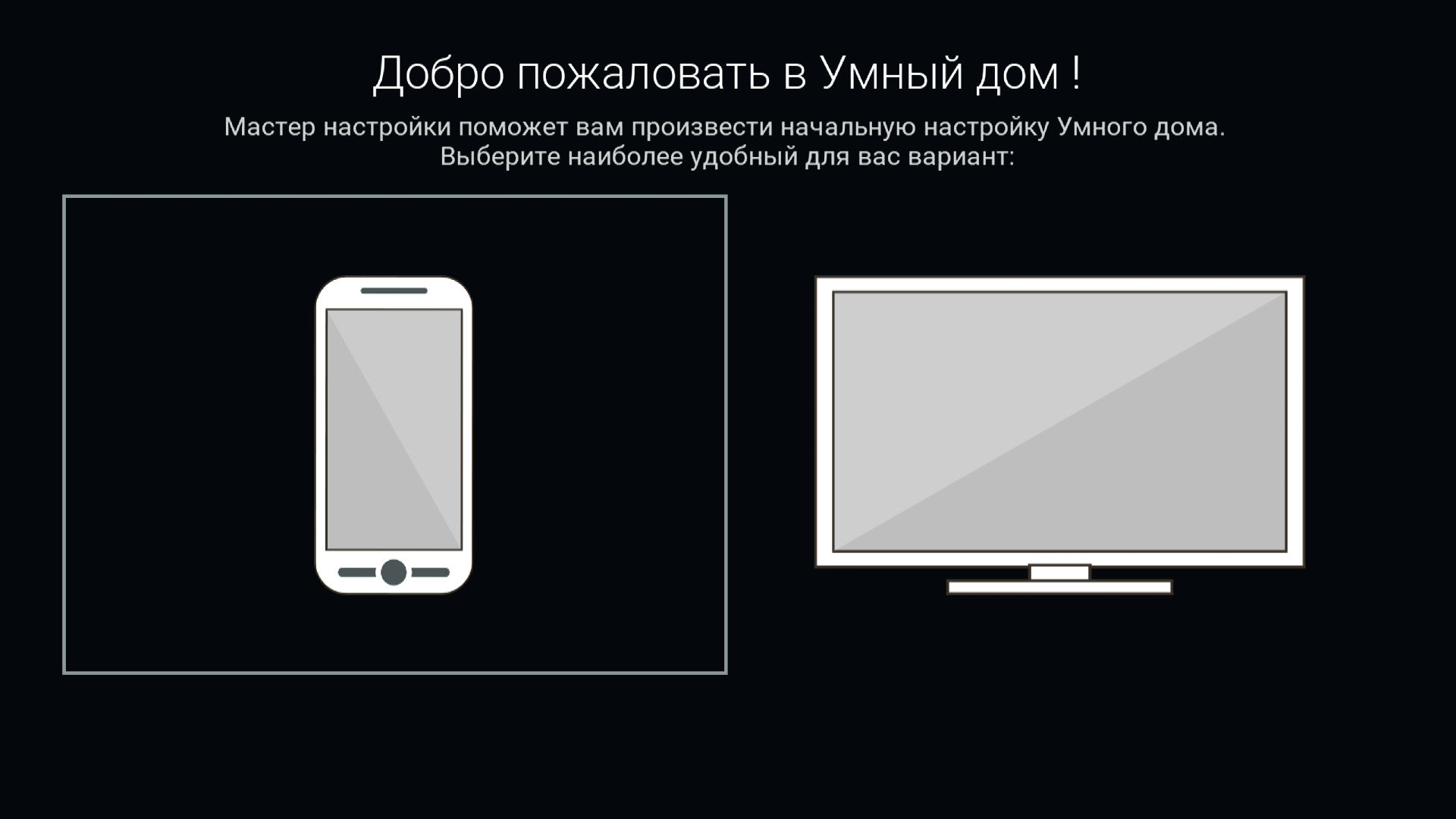

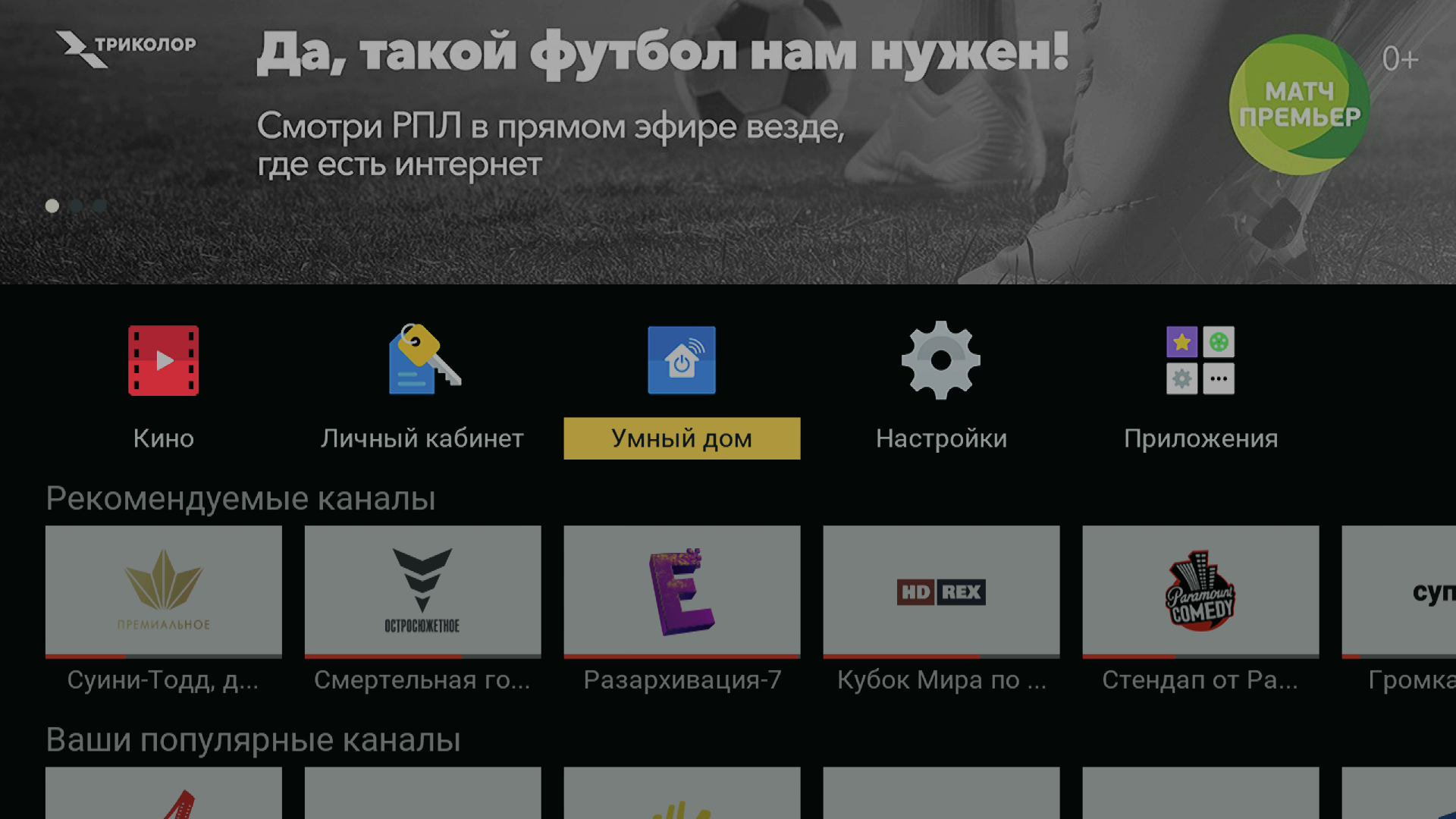

В этом случае на пульте ДУ следует нажать кнопку Меню и выбрать пункт Умный дом. После загрузки приложения на экране отобразится выбор способа подключения.

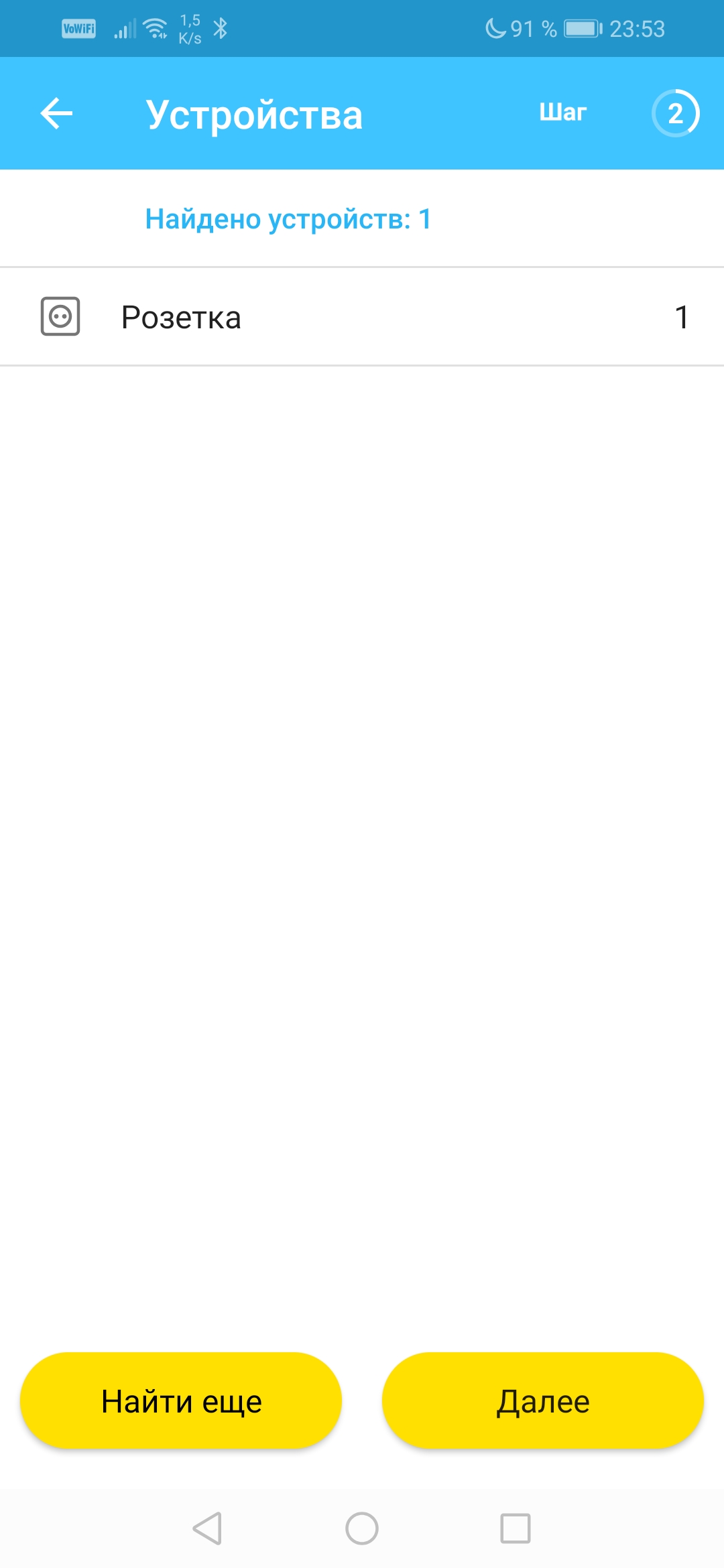

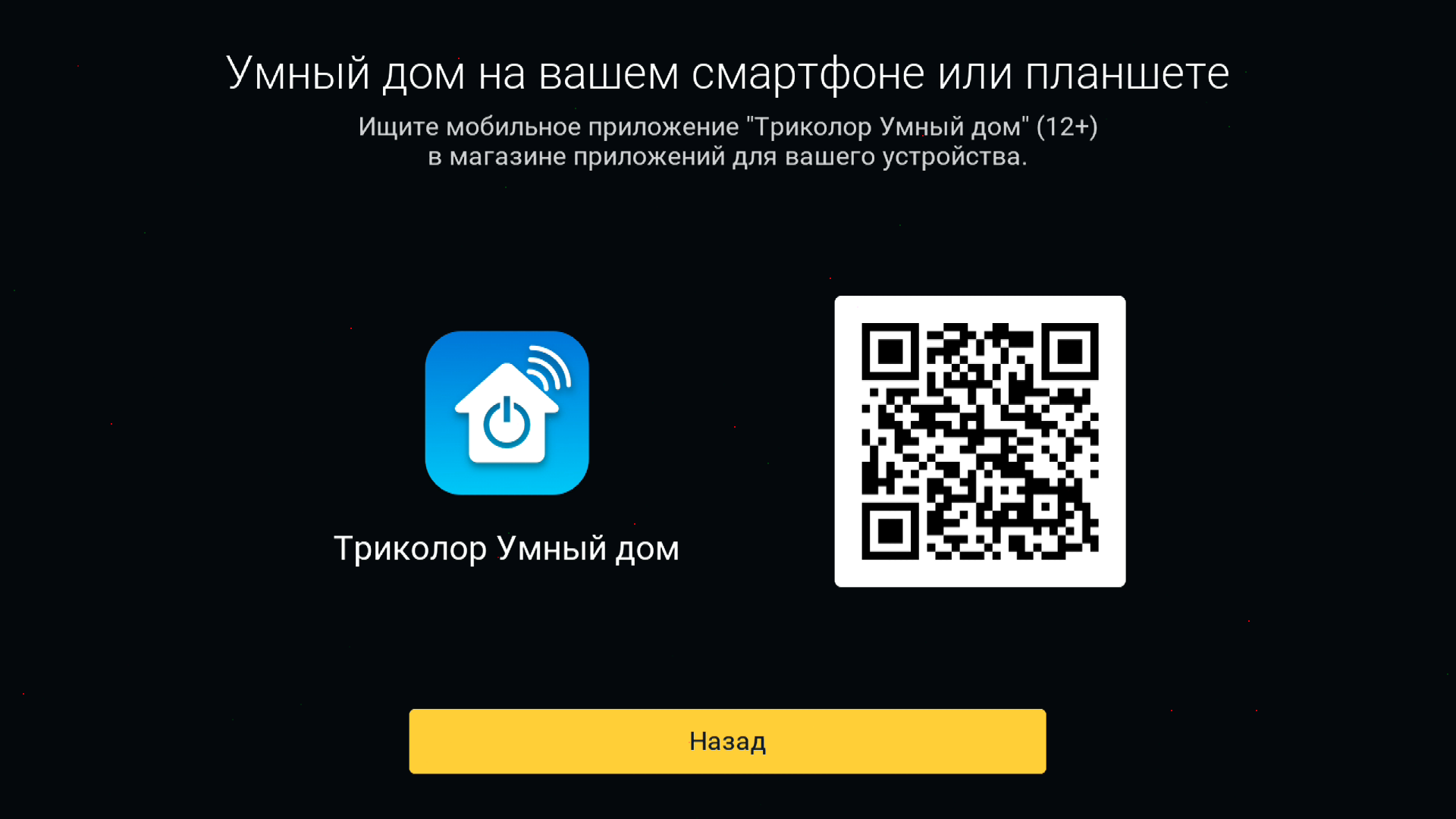

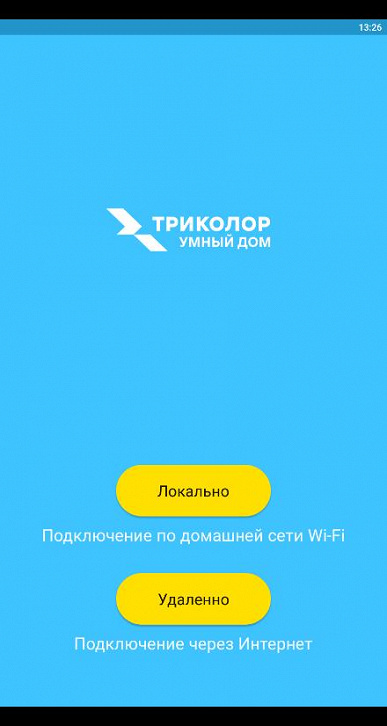

Первый способ, через мобильное приложение, мы рассмотрим позже.

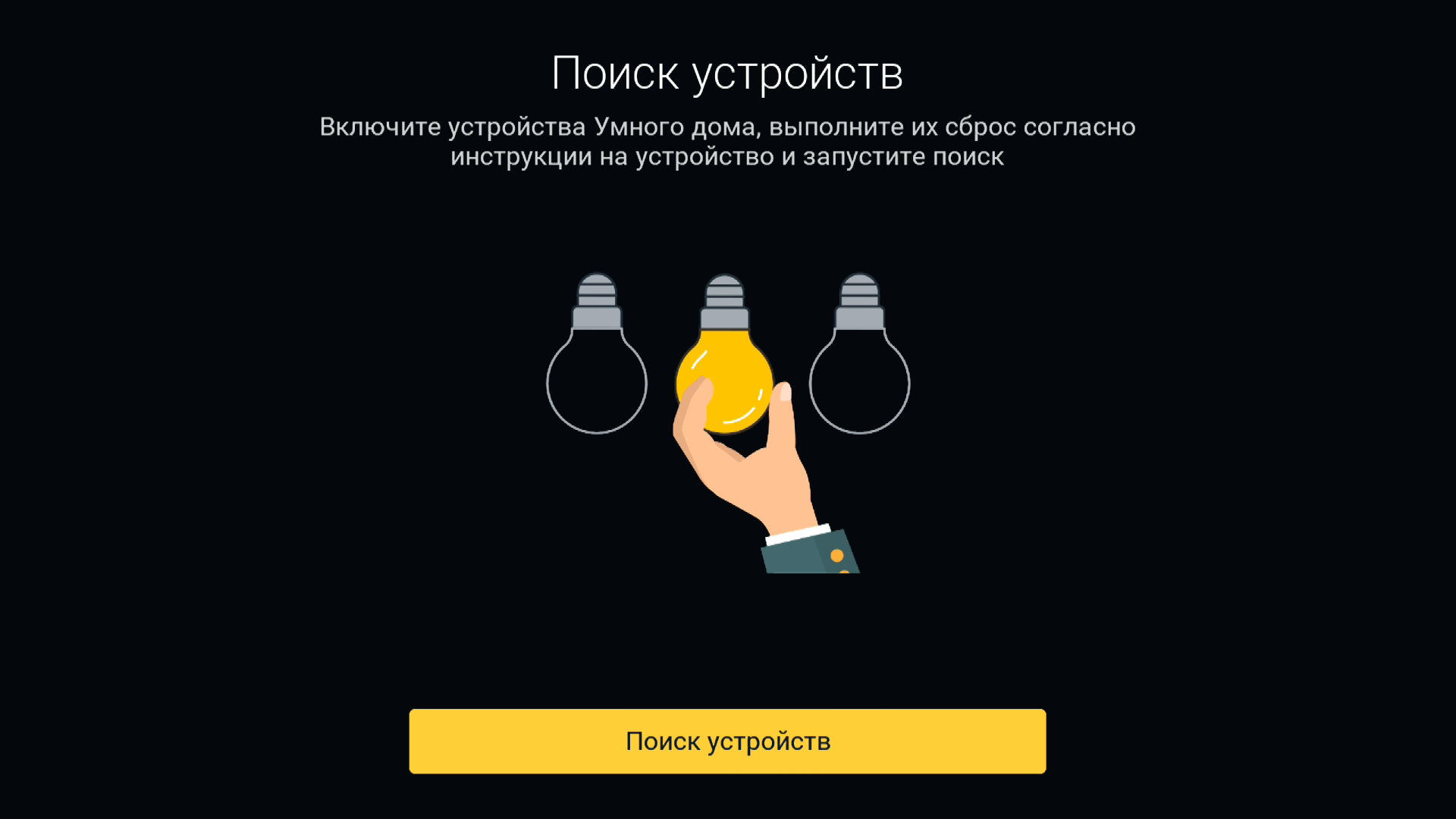

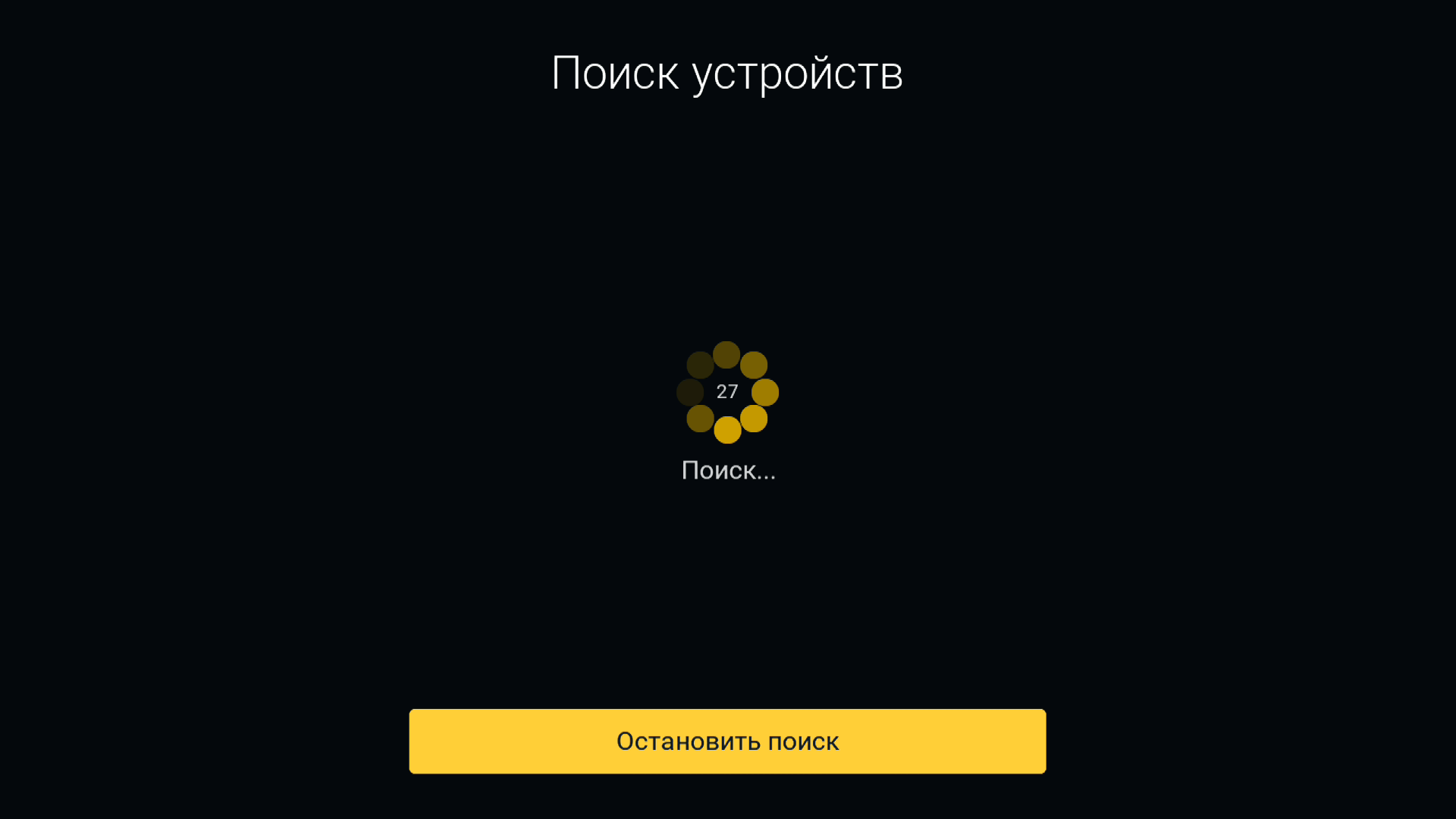

А пока выберем вторую пиктограмму, изображающую телевизор. Ресивер тут же предложит начать подключение периферии. Переведя один из подключаемых приборов в режим поиска базы, можно активировать поиск устройств.

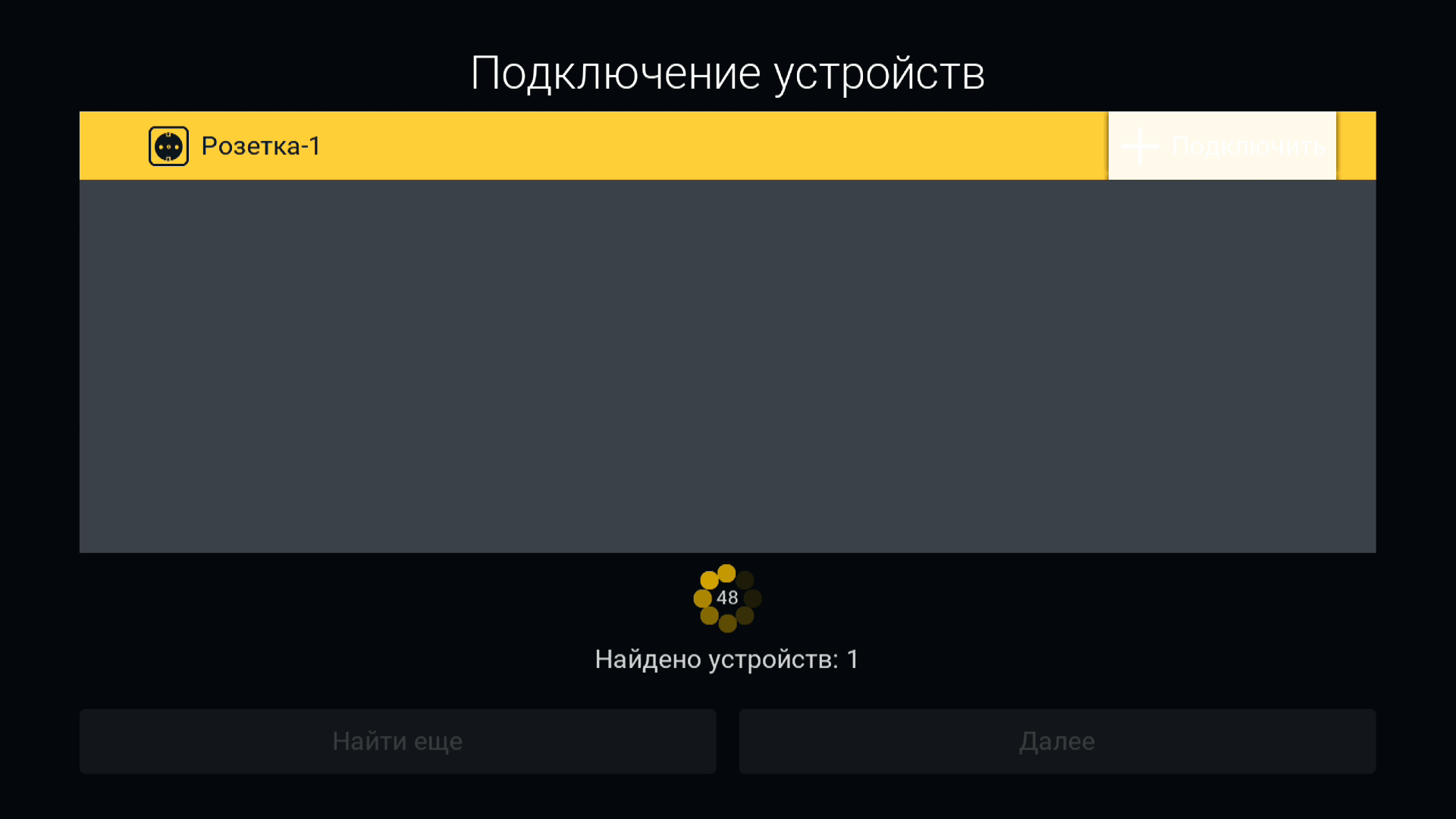

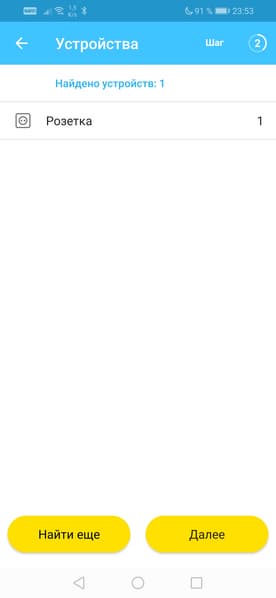

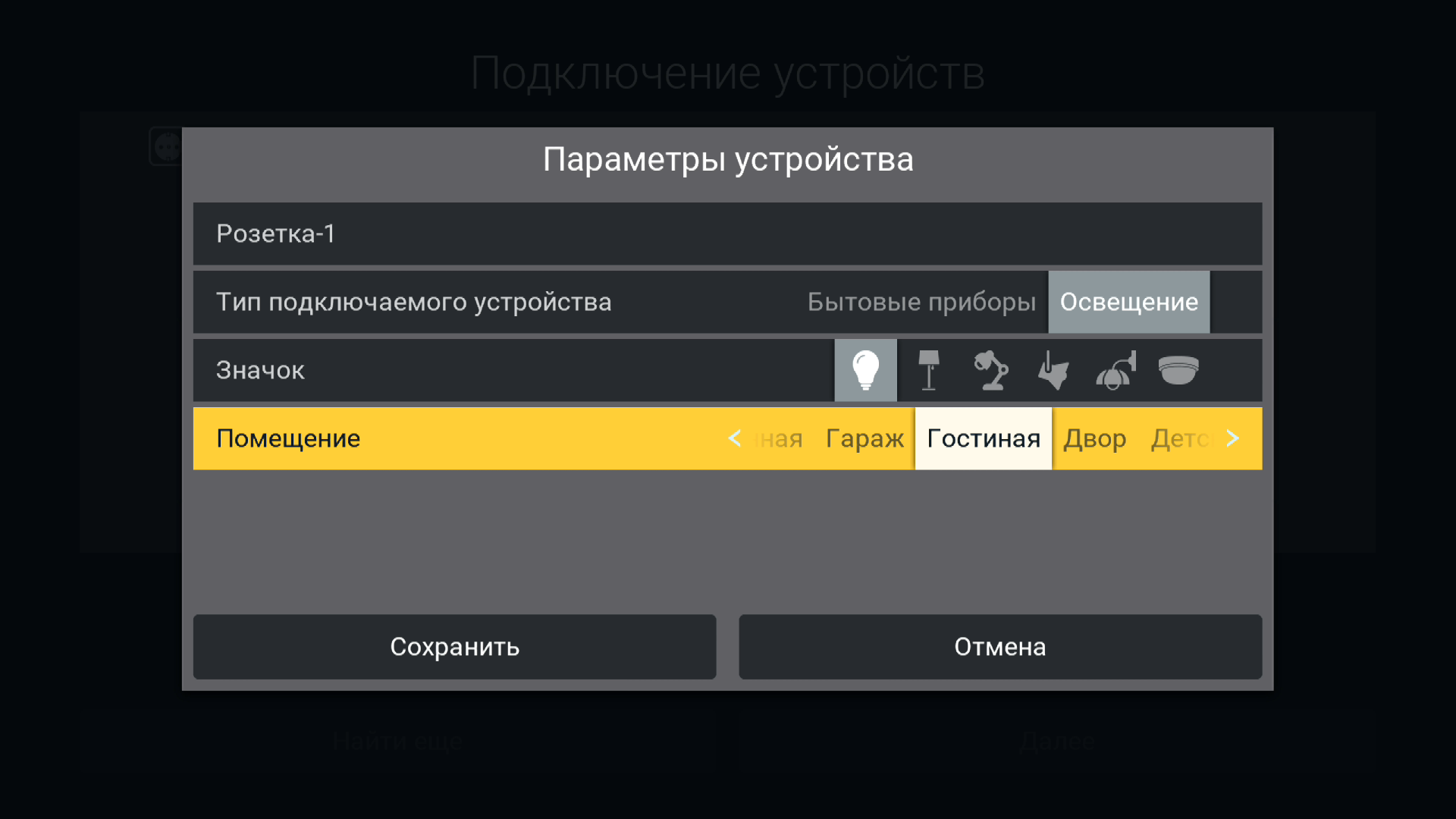

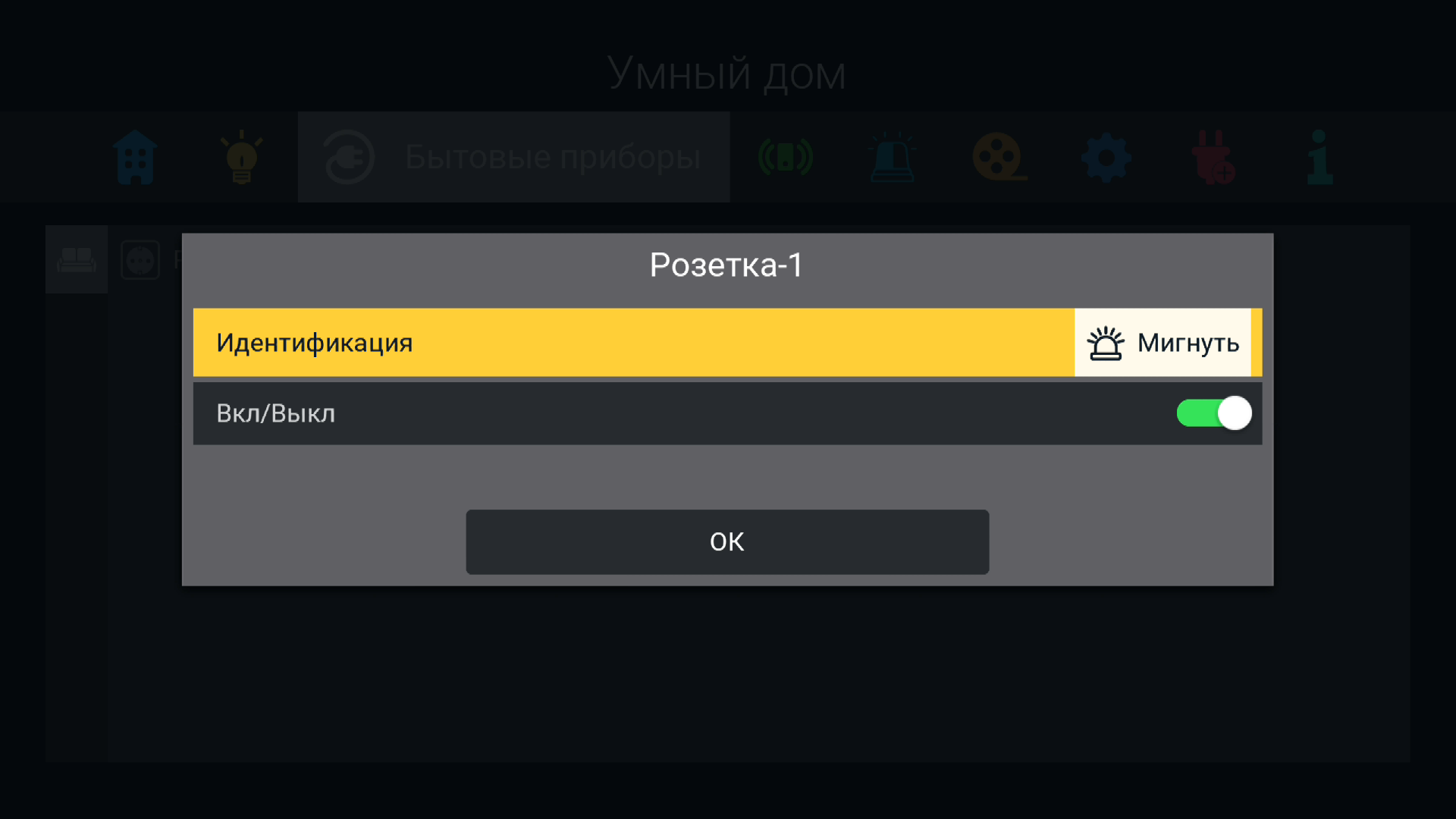

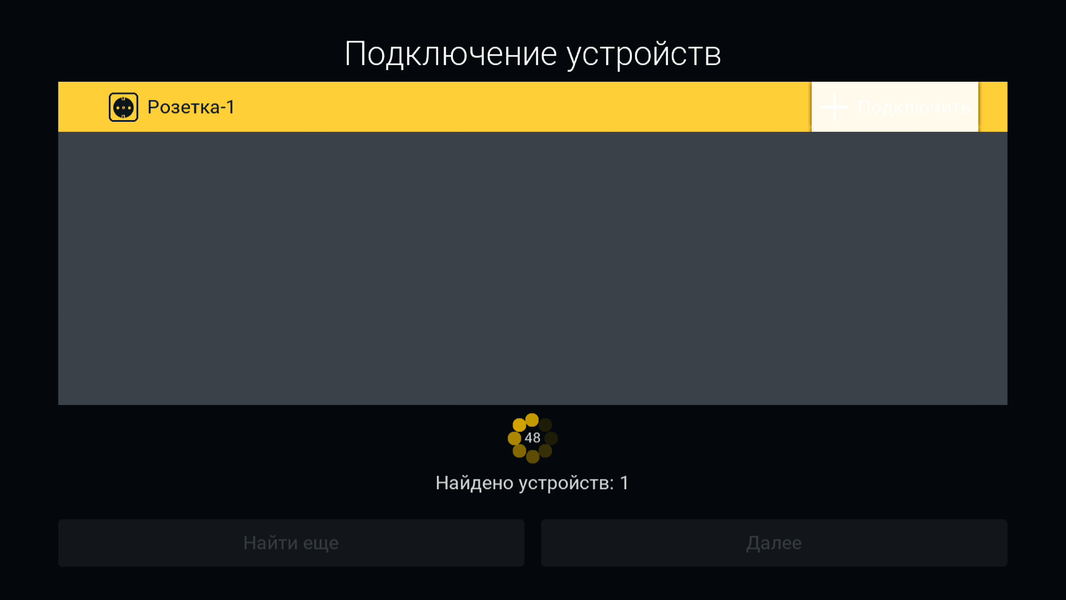

Пусть первым подключаемым устройством будет умная розетка. Модуль управления, отыскав ее сигнал, выведет на экран соответствующую строку. Здесь можно переименовать подключаемое устройство, выбрать помещение, в котором оно расположено и присвоить подходящую пиктограмму.

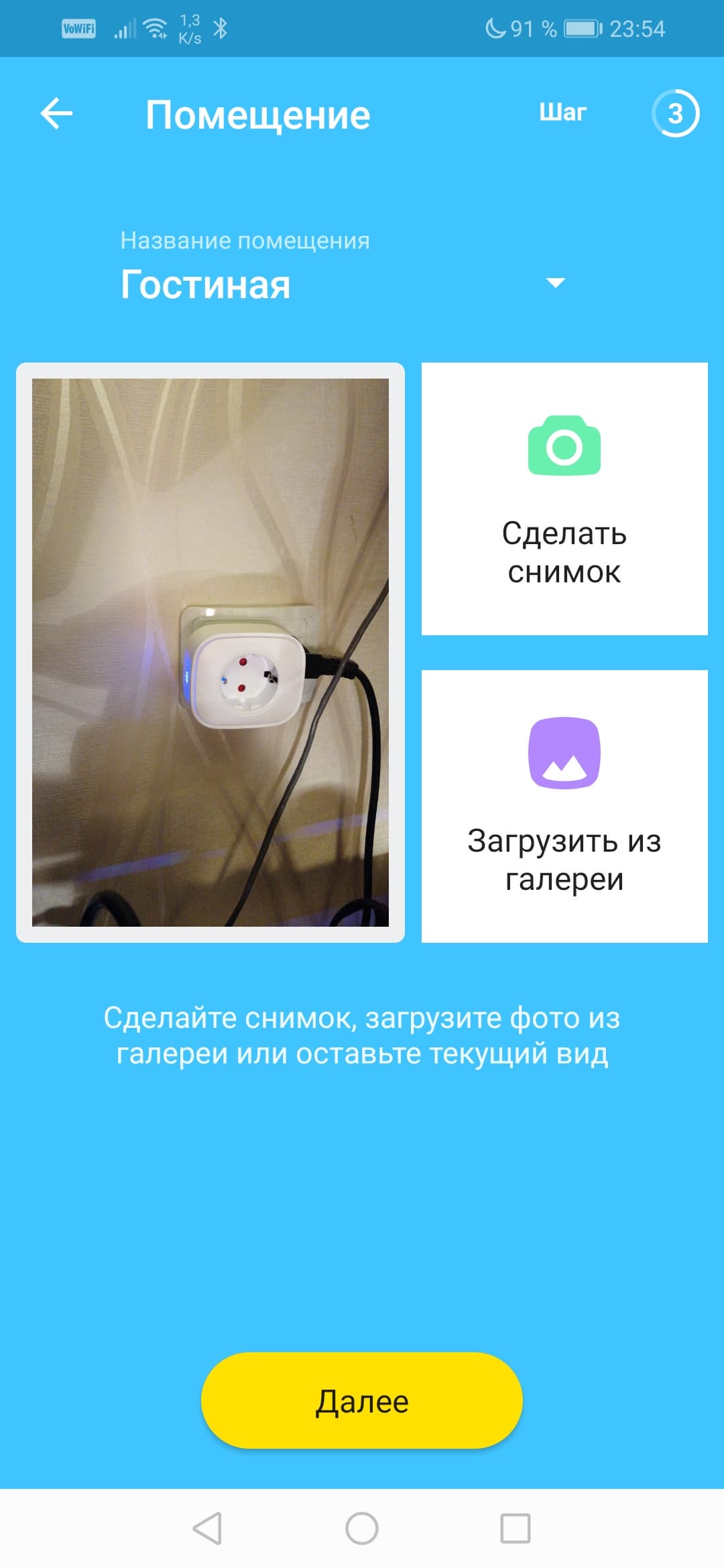

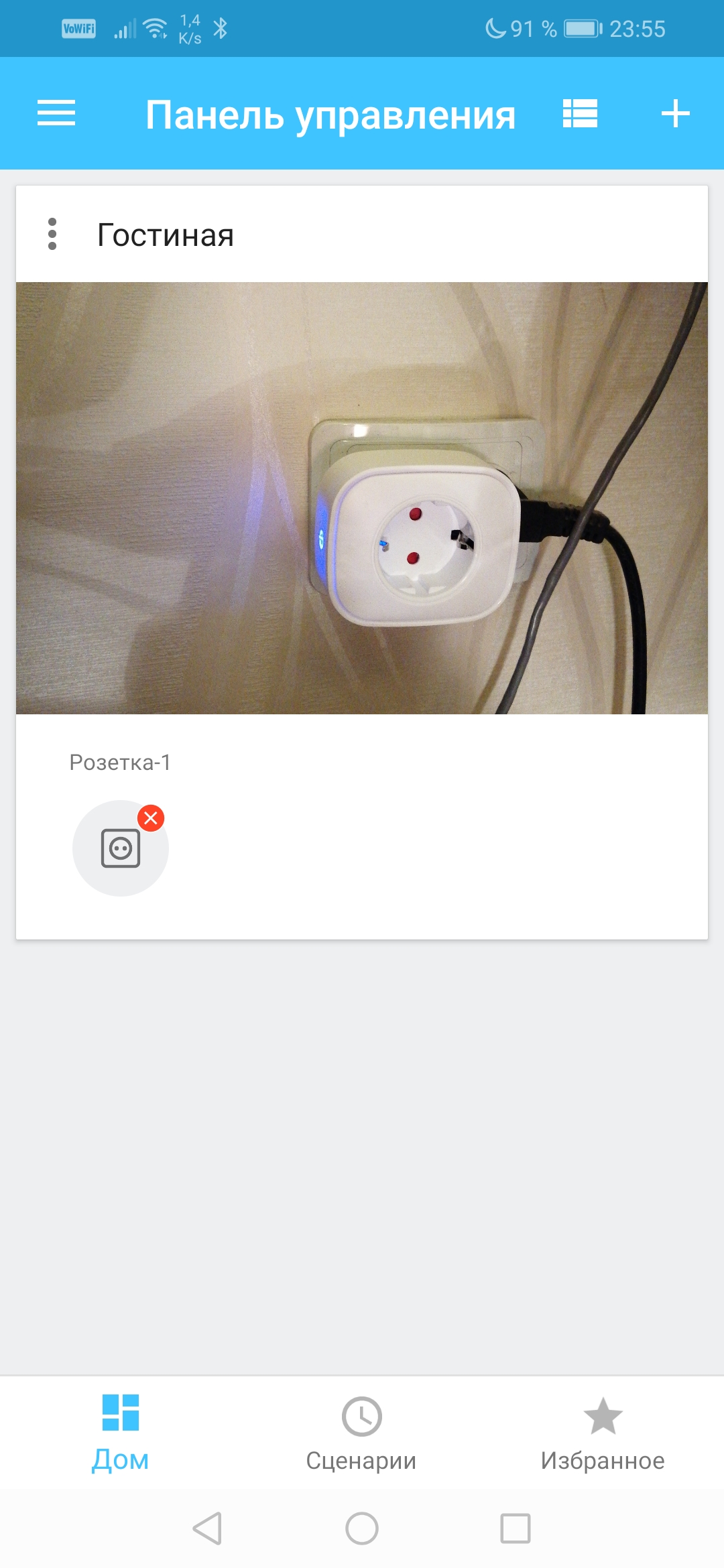

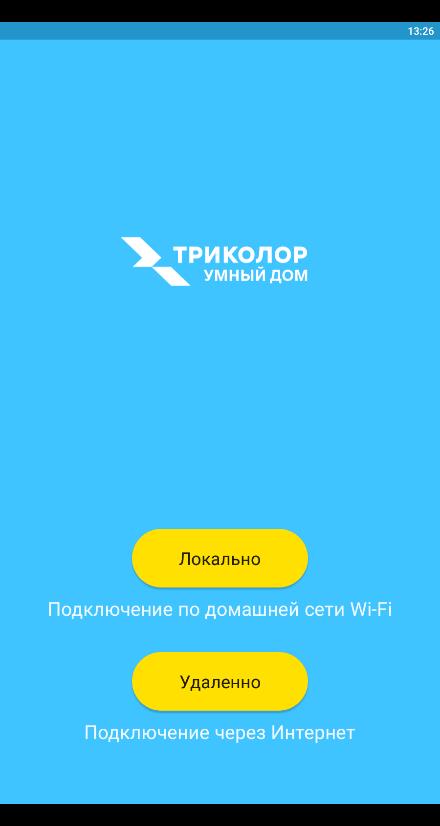

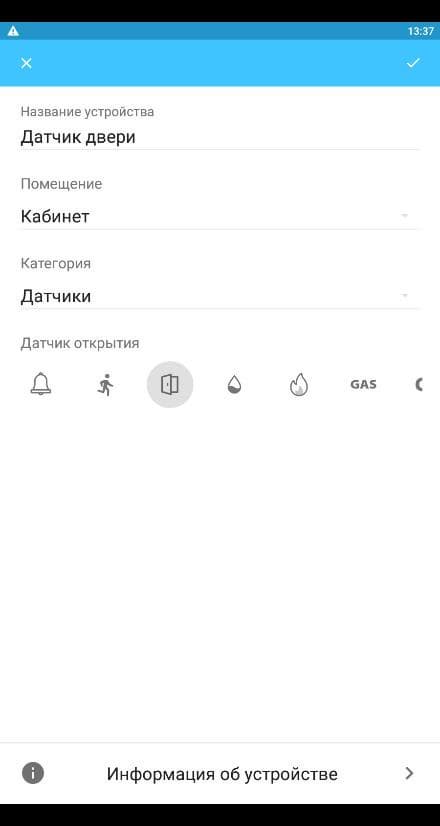

Этот способ подключения надежен и прост, но все же добавление устройств в мобильном приложении имеет некоторое преимущество. Оно заключается в более гибком оформлении подключаемого гаджета. Так, при подключении можно сделать фотоснимок устройства камерой смартфона. Этот снимок впоследствии будет играть роль визитной карточки гаджета, по которой легко определить его местоположение. Если у вас несколько умных розеток располагаются одной комнате, то можно их, конечно, назвать «Розетка в дальнем углу» или «Розетка около двери». Но все-таки проще сфотографировать эти розетки и в дальнейшем ориентироваться по снимкам.

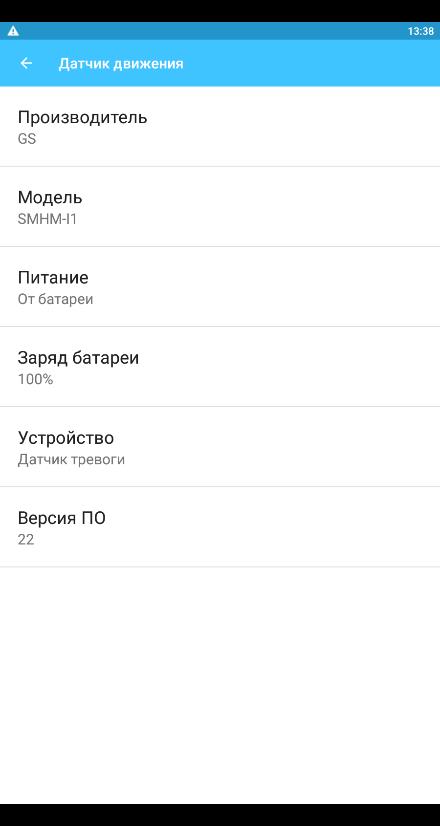

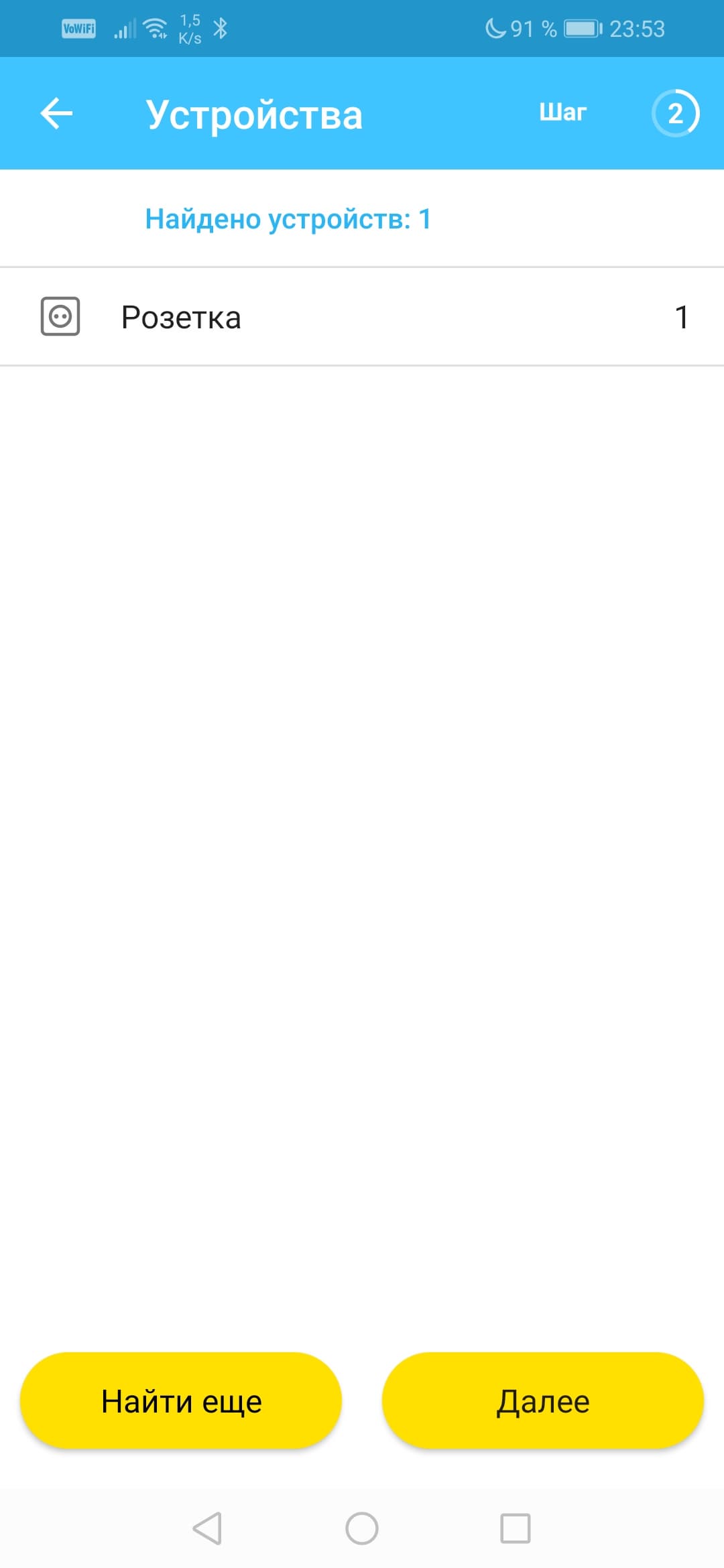

Подключать устройства рекомендуется не скопом, а по одному. Так вы избежите путаницы, ведь при определении новых устройств модуль управления по умолчанию дает им похожие названия вроде «Датчик тревоги». После того, как все приборы включены в систему, ей не требуется перезагрузка, Умный дом уже работает.

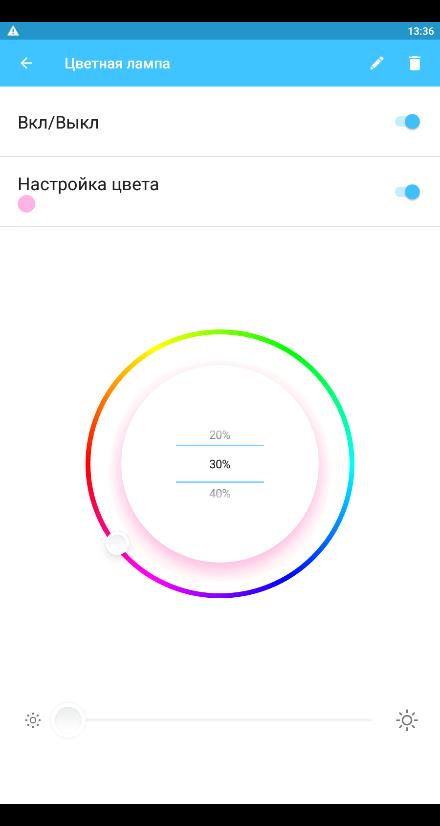

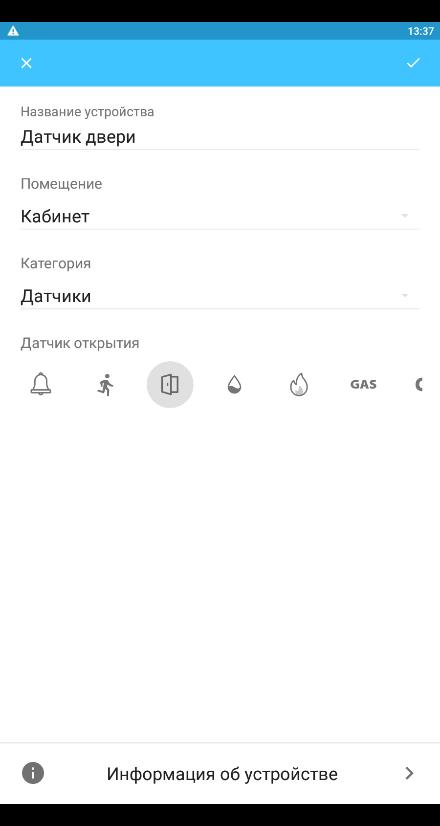

Каждый датчик обладает довольно скудным набором настроек. Впрочем, их, можно сказать, почти нет. Разве что у ламп имеются настройки яркости, температуры или цвета.

Сирена также имеет четырехступенчатую настройку громкости, однако ей можно воспользоваться только при создании сценария. В принципе, это правильно. Ведь сирена не станет визжать ни с того ни с сего. Ей нужна команда, а она не возьмется ниоткуда.

Эксплуатация

Устройства, включенные в сеть, сами по себе практически бесполезны. Разве что можно управлять вручную лампочками и розетками, с телевизора или смартфона, но это так, развлечение. Перед нами же стоит другая цель: контроль за безопасностью, температурой и другими параметрами жилища. И тут без сценариев никак не обойтись.

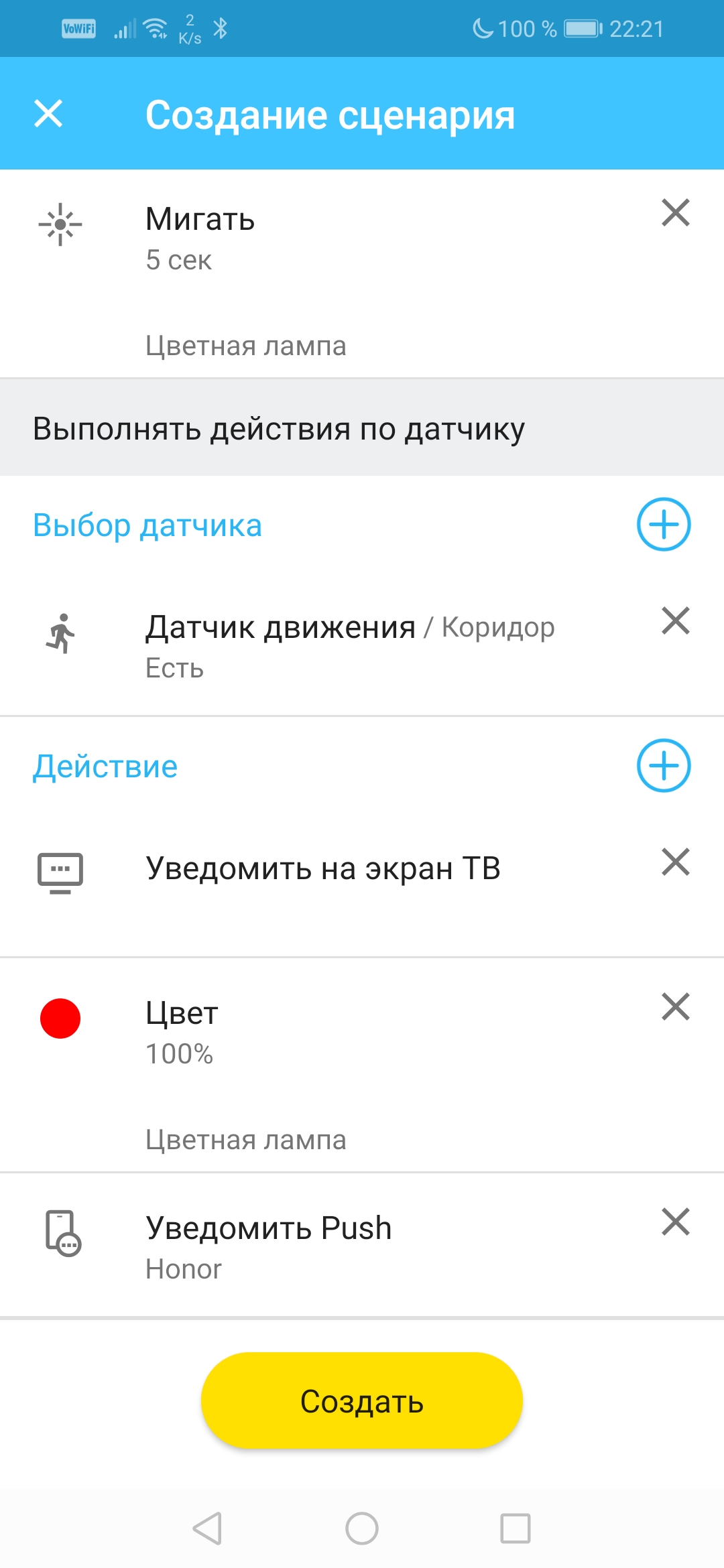

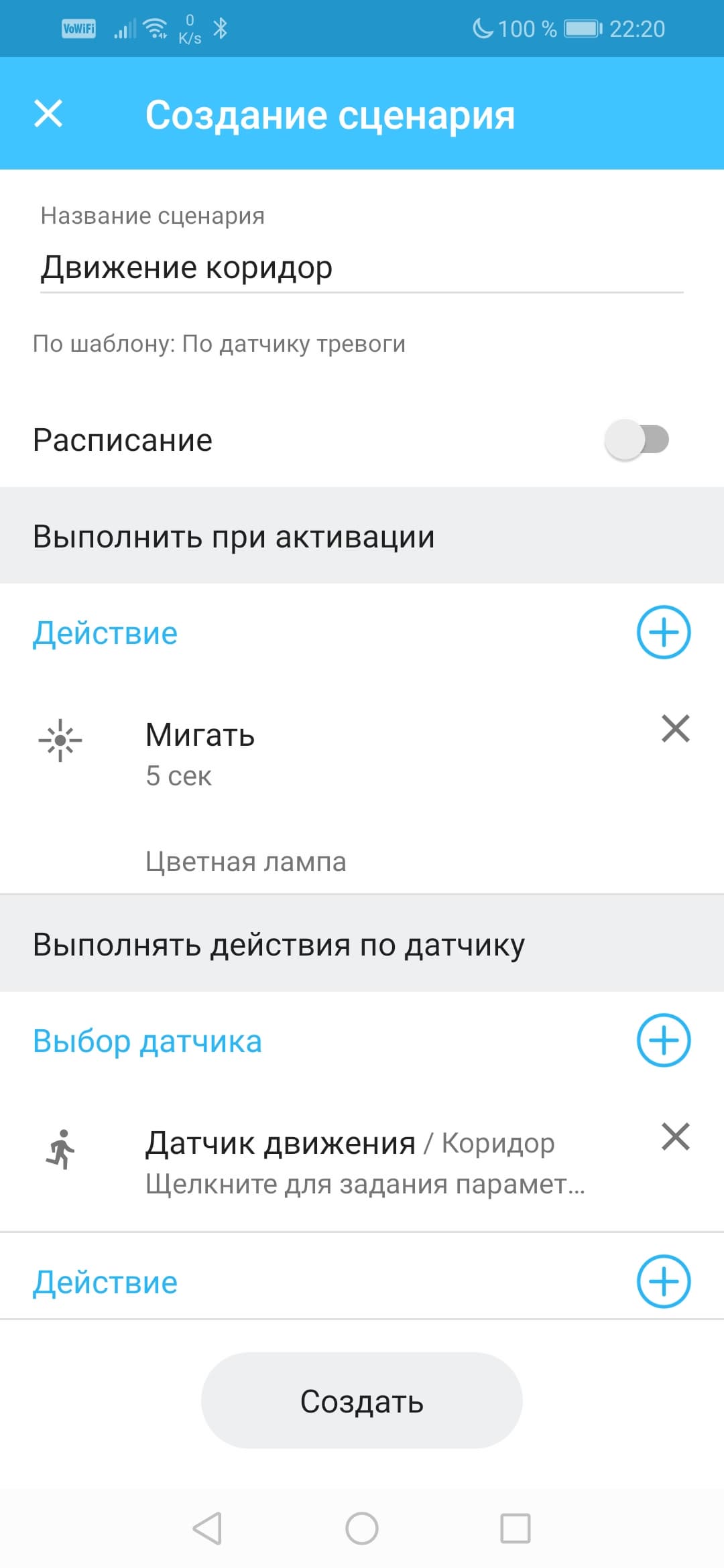

Создание сценария напоминает программирование детсадовского уровня. Сначала выбирается тип тревоги, а заодно — ее источник, то есть датчик, сигнал которого следует обрабатывать. Затем определяется действие, которое должно производиться по тревоге, и устройство, производящее это действие. На практике процесс выглядит значительно проще, чем даже это элементарное описание. Похоже, разработчики интерфейса Умного дома неплохо разбираются в уровне технических познаний обычных людей, не знакомых с программированием.

Сценарии одинаково удобно создавать как на телевизоре, так и в мобильном приложении. Понятная и логичная последовательность выбора типа событий, датчиков и устройств сопровождается доходчивыми подсказками.

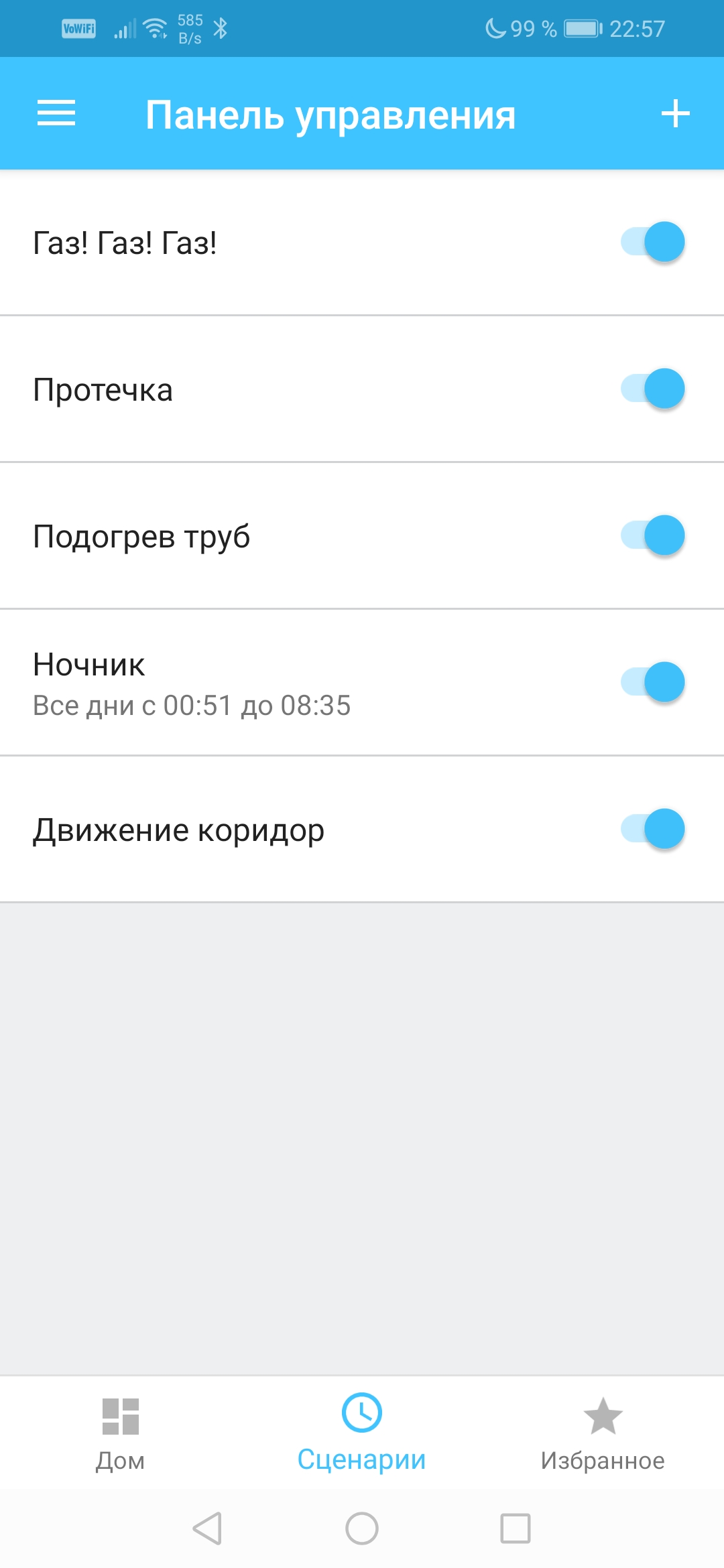

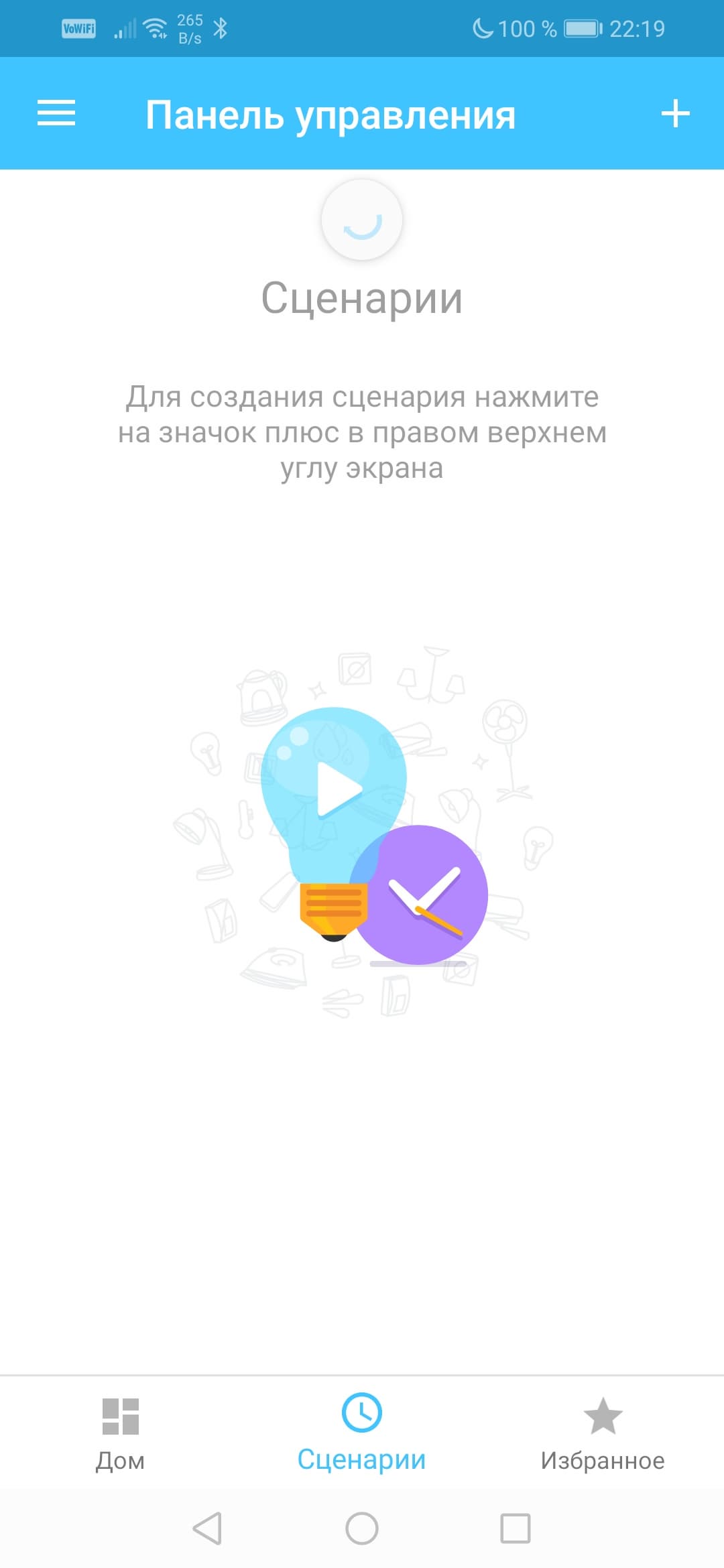

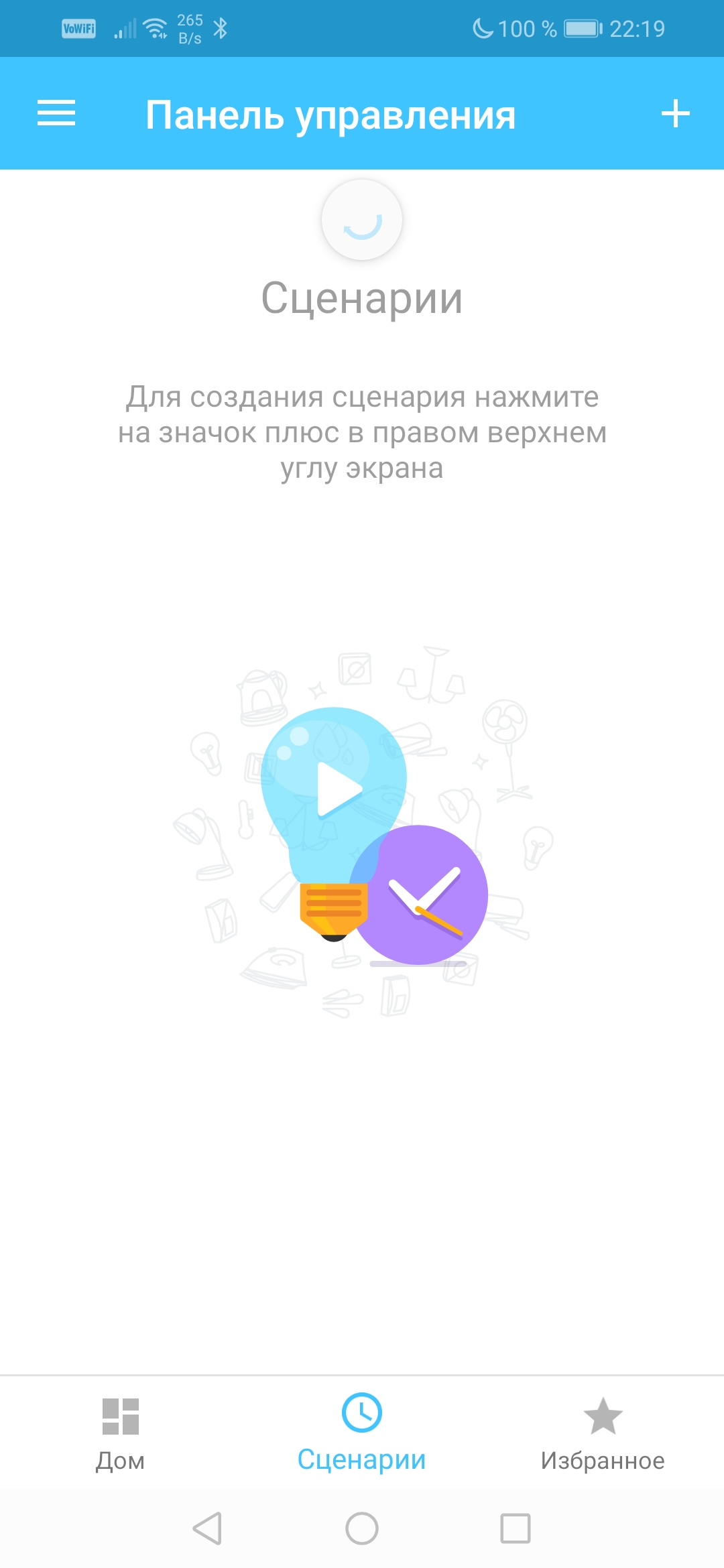

Вкладка Сценарии

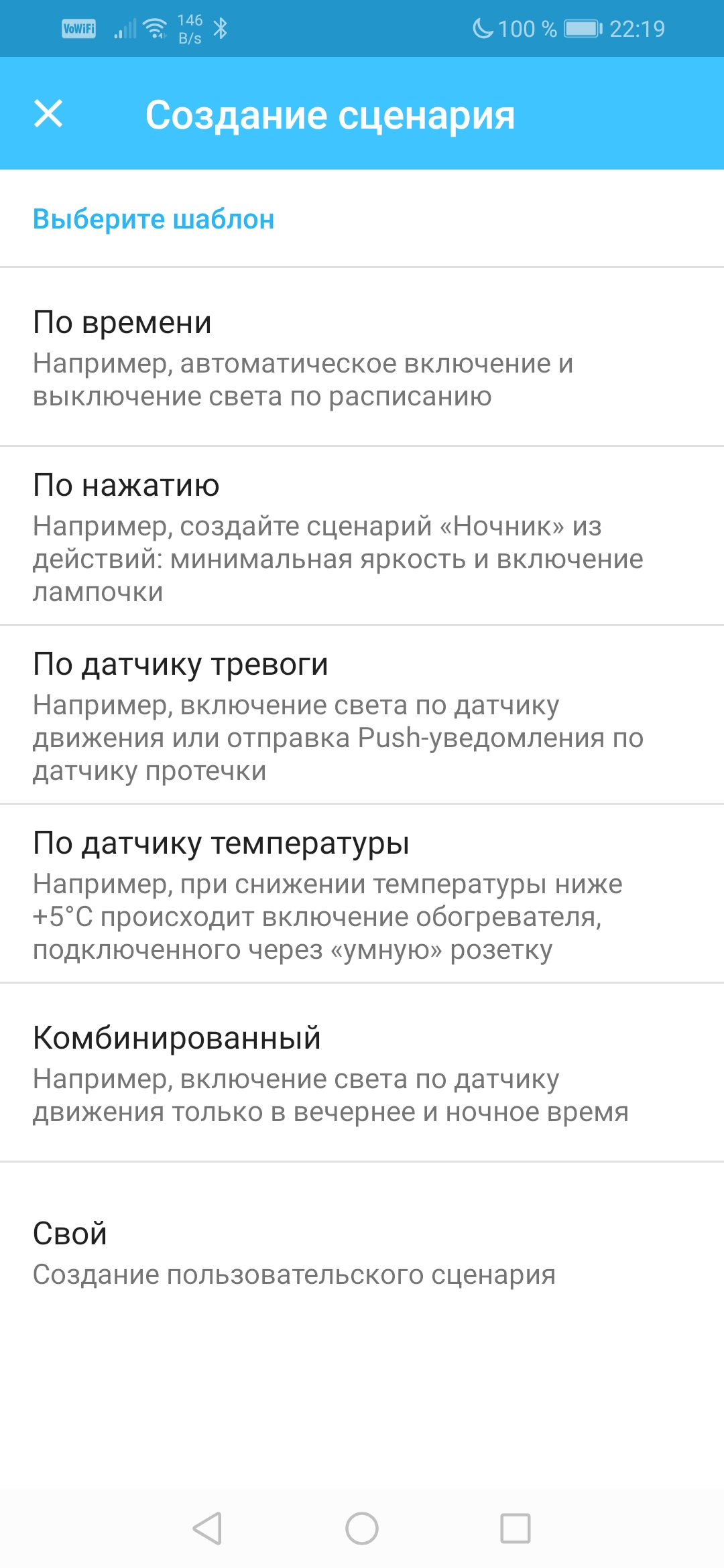

Выбор типа сценария
Имя сценария, датчики
Выбор действия

Готовый сценарий включается в работу мгновенно. Список сценариев находится в одноименной вкладке, а вдобавок к сценариям Умный дом дает возможность объединять их, создавая Режимы.

Назначение режимов легко объяснить. Режим — это набор сценариев, которые выполняются при задействовании режима. Например, при создании режима «Охрана» имеет смысл активировать лишь сценарии, контролирующие открытие дверей, движение, газ, воду и т. д. При этом сценарий с недвусмысленным названием «Ночник» совершенно необязательно выполнять.

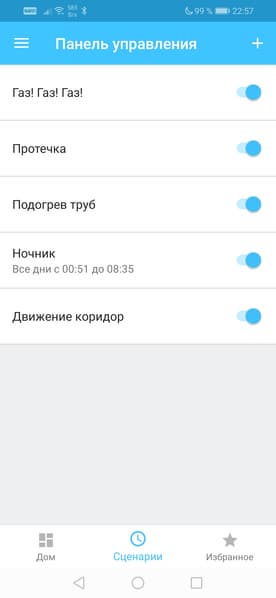

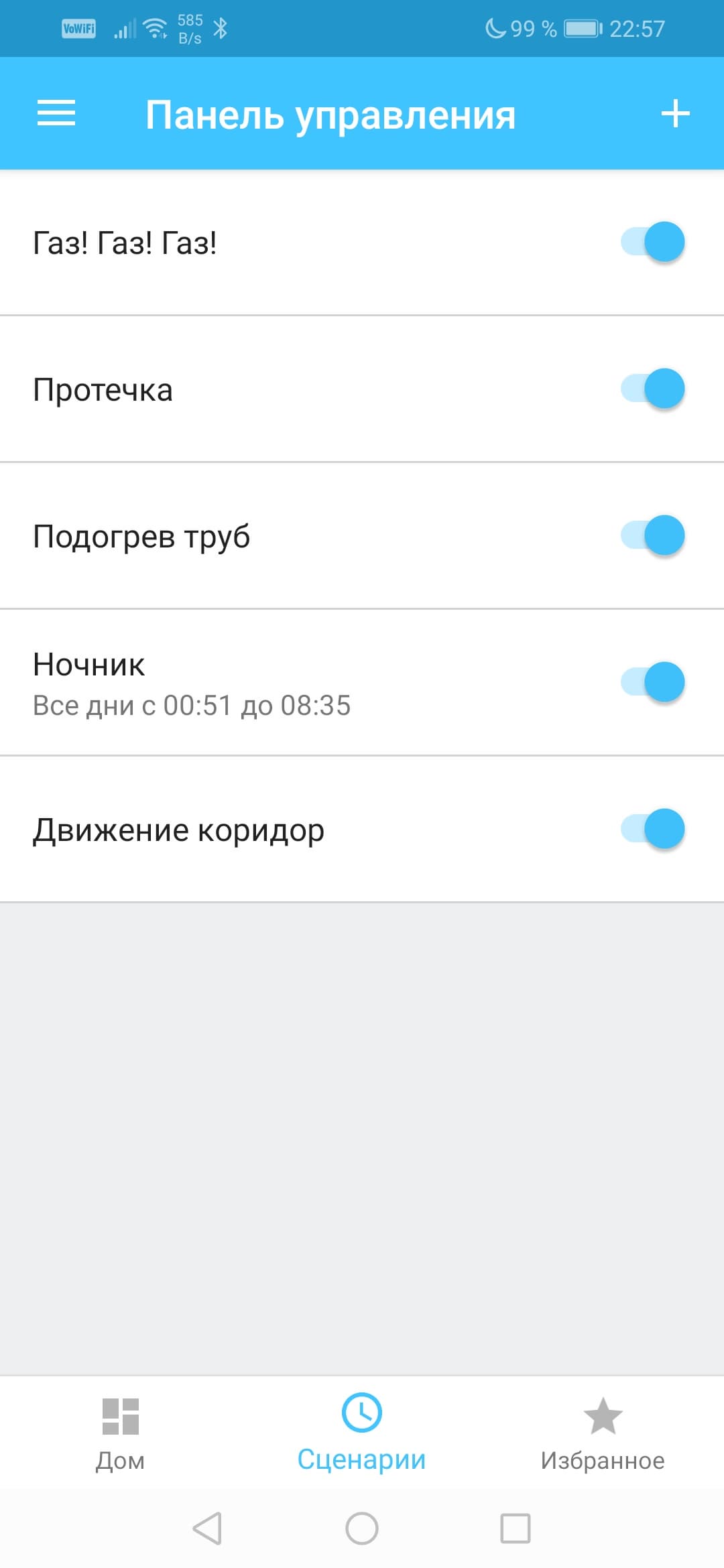

Список сценариев
Выбор имени режима

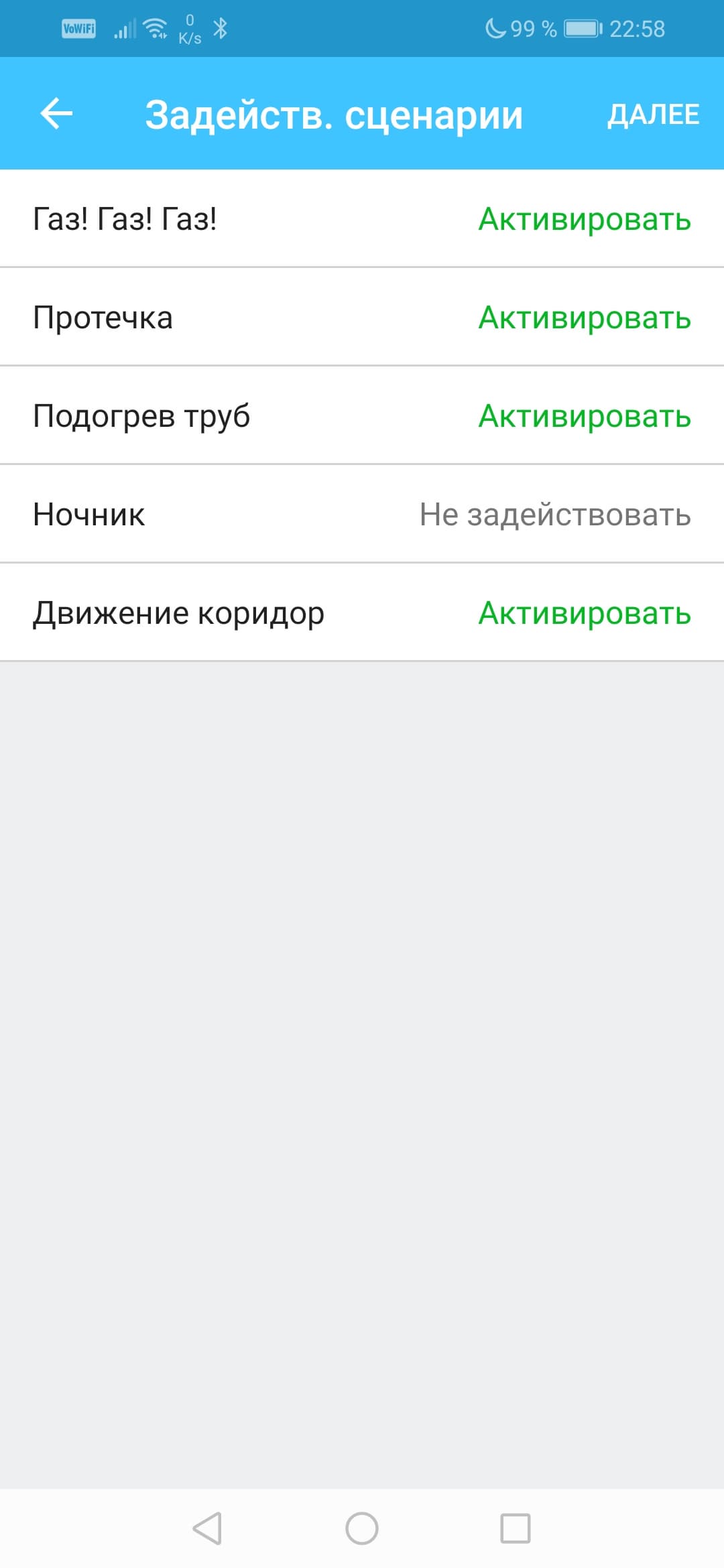

Выбор сценариев в режиме

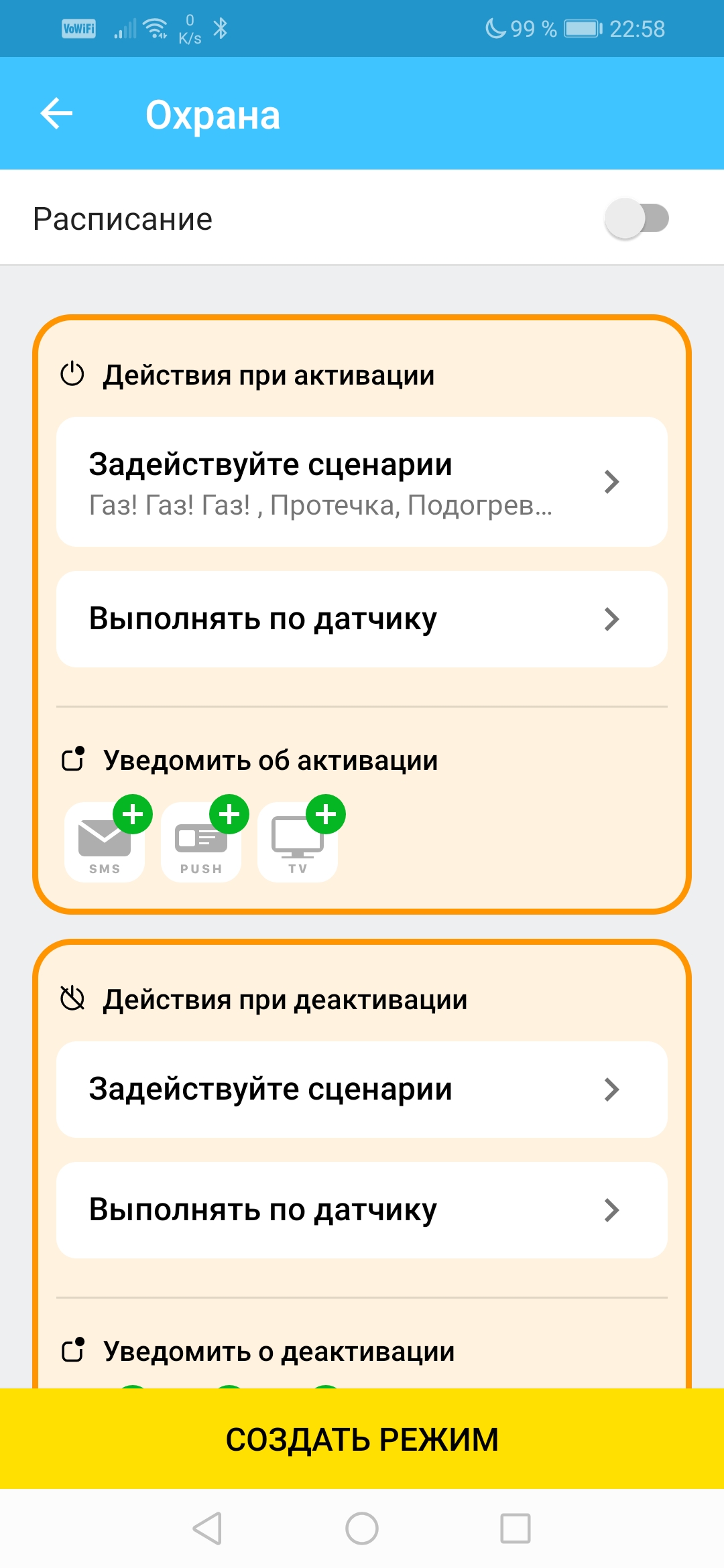

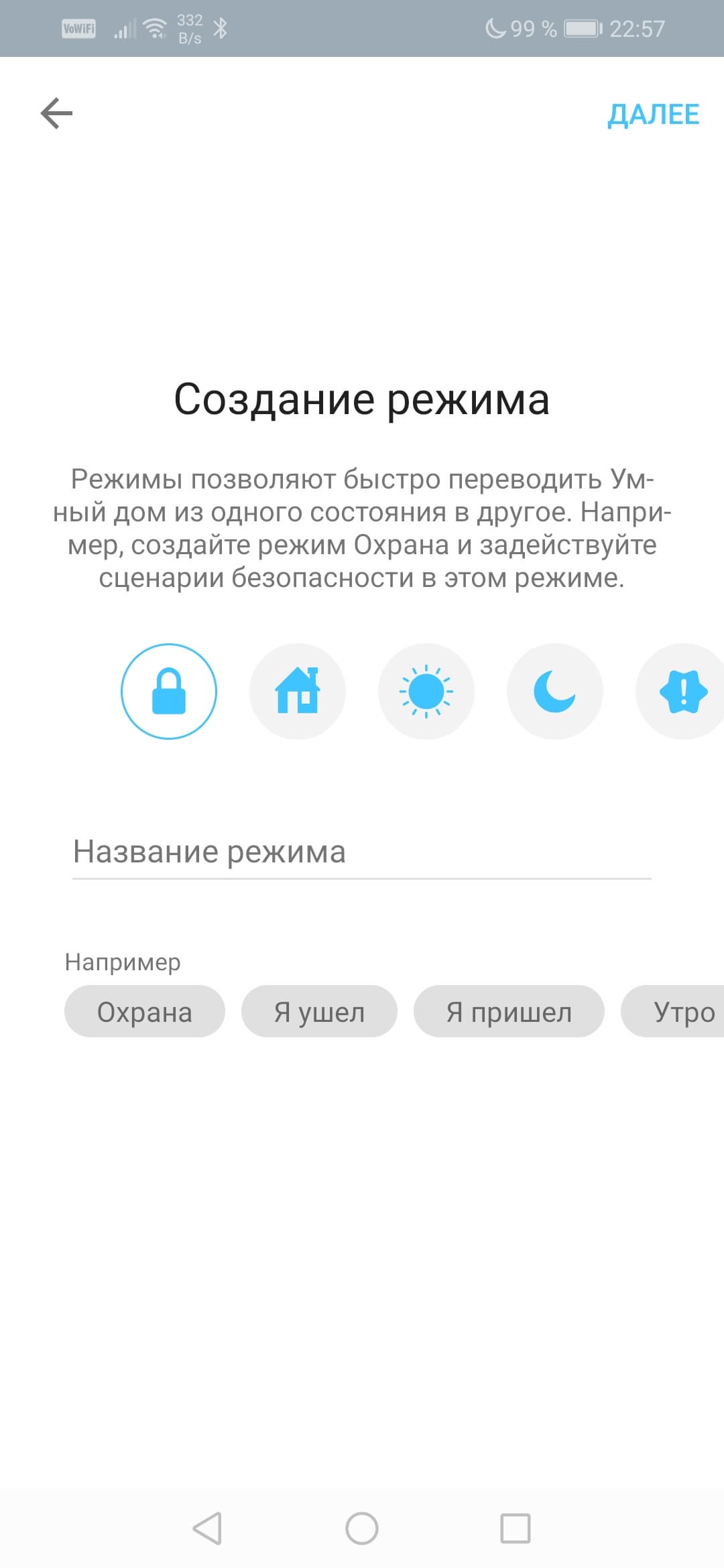

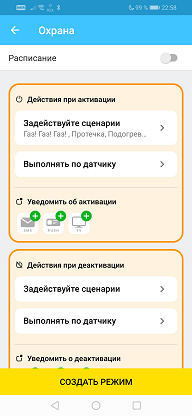

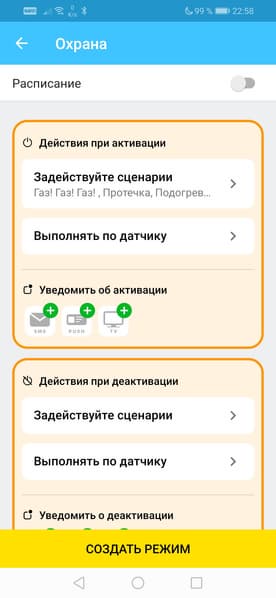

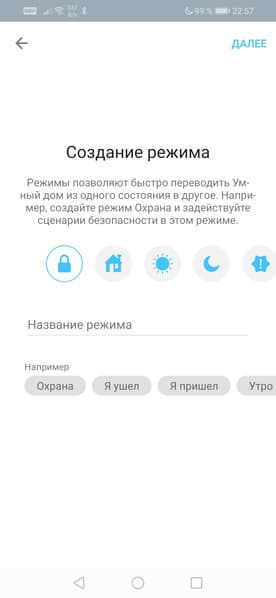

Создание режима

Созданный режим можно быстро задействовать, при этом включатся в работу даже те резервные сценарии, которые до этого были неактивны.

Важная функция — оповещения. В каждый сценарий можно внедрить оповещения двух типов, push-уведомление и вывод сообщения на экран телевизора, который подключен к ресиверу. В настройках мобильного приложения можно найти еще один способ оповещений, через SMS, но эта функция пока еще находится в стадии разработки.

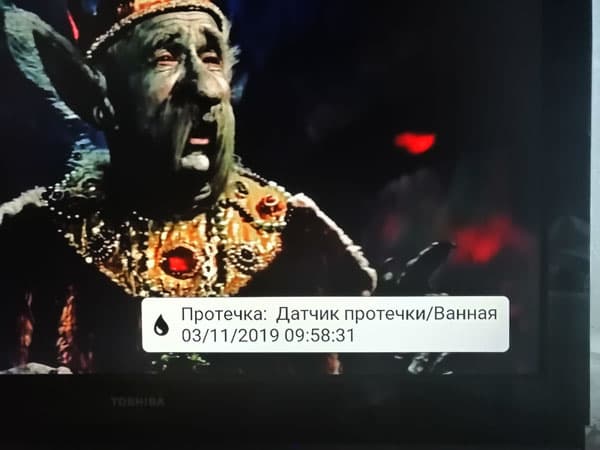

Push-оповещение о событии поступает на смартфон с небольшой задержкой, до нескольких секунд, если связь осуществляется через интернет. И мгновенно, если используется локальная связь. Так же быстро появляются сообщения на телевизоре. Они представляют собой balloon, который ненадолго всплывает поверх картинки в правом нижнем углу экрана. На следующем фотоснимке запечатлен экран телевизора в момент, когда подводный царь Чудо-Юдо сообщает о возникшей протечке. Символично.

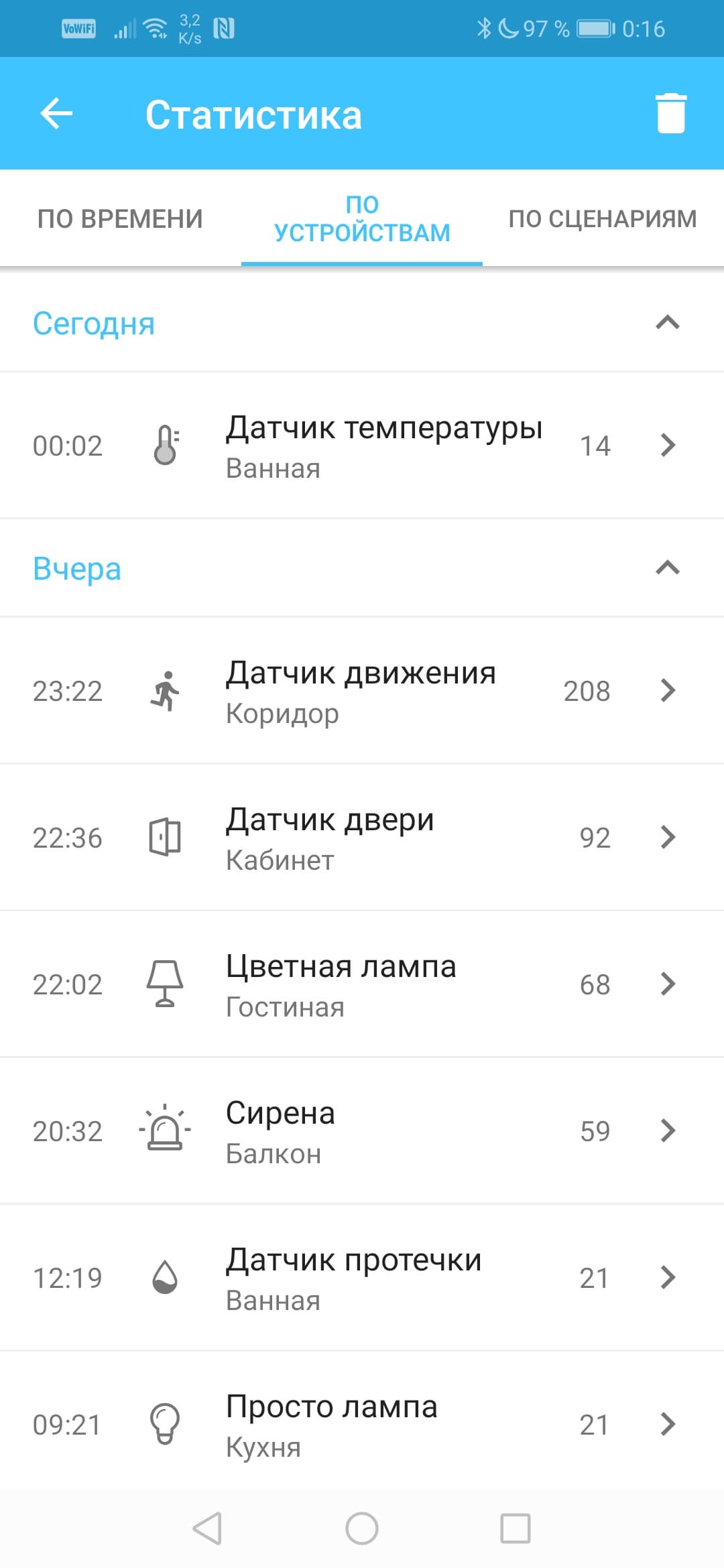

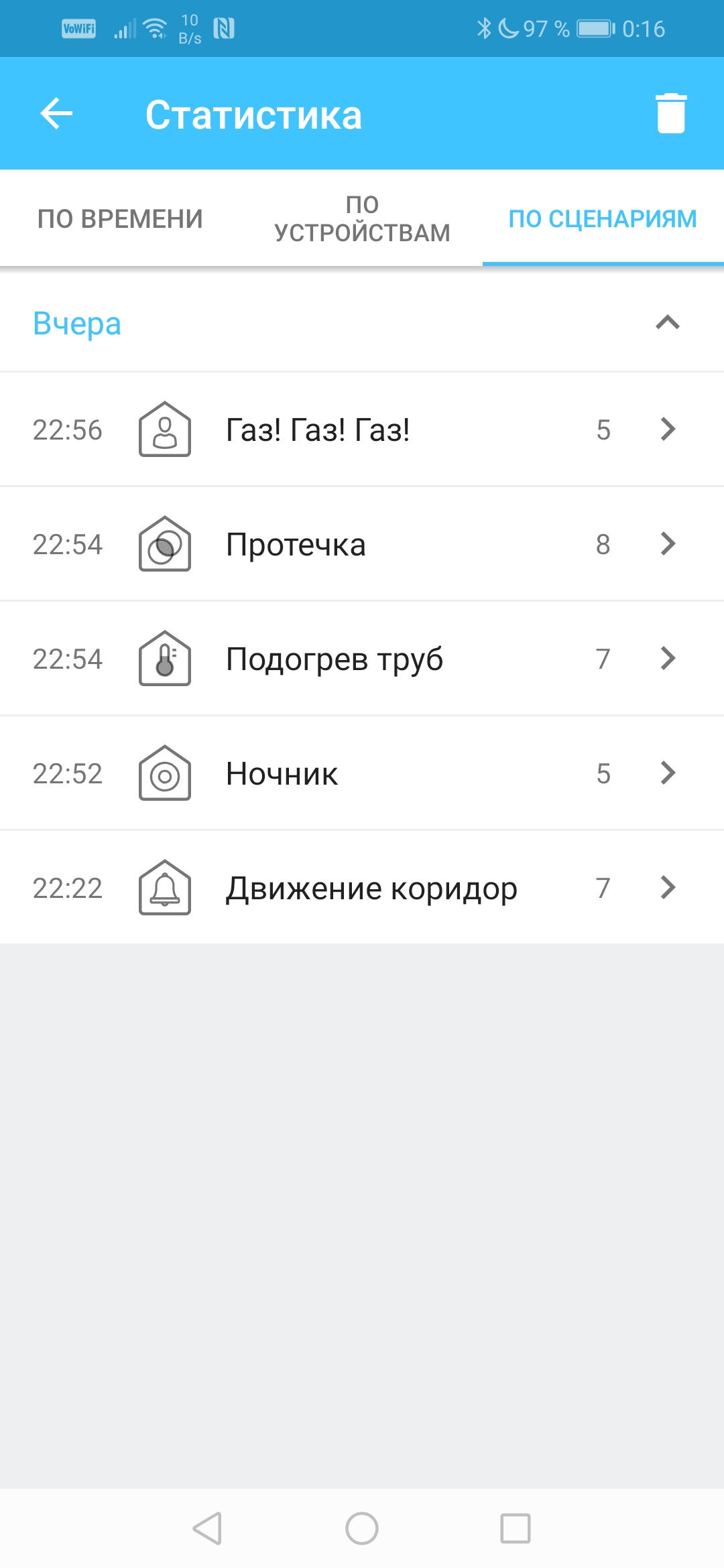

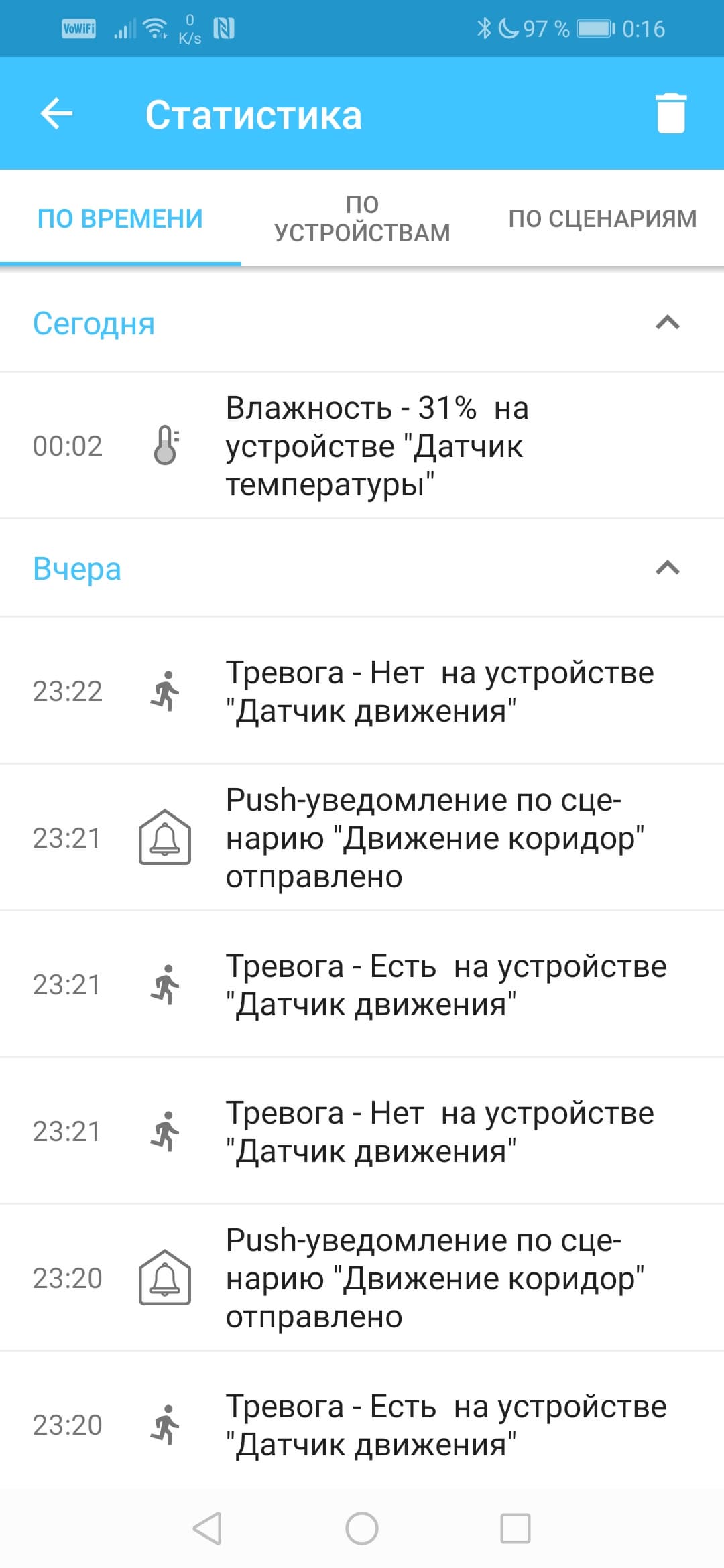

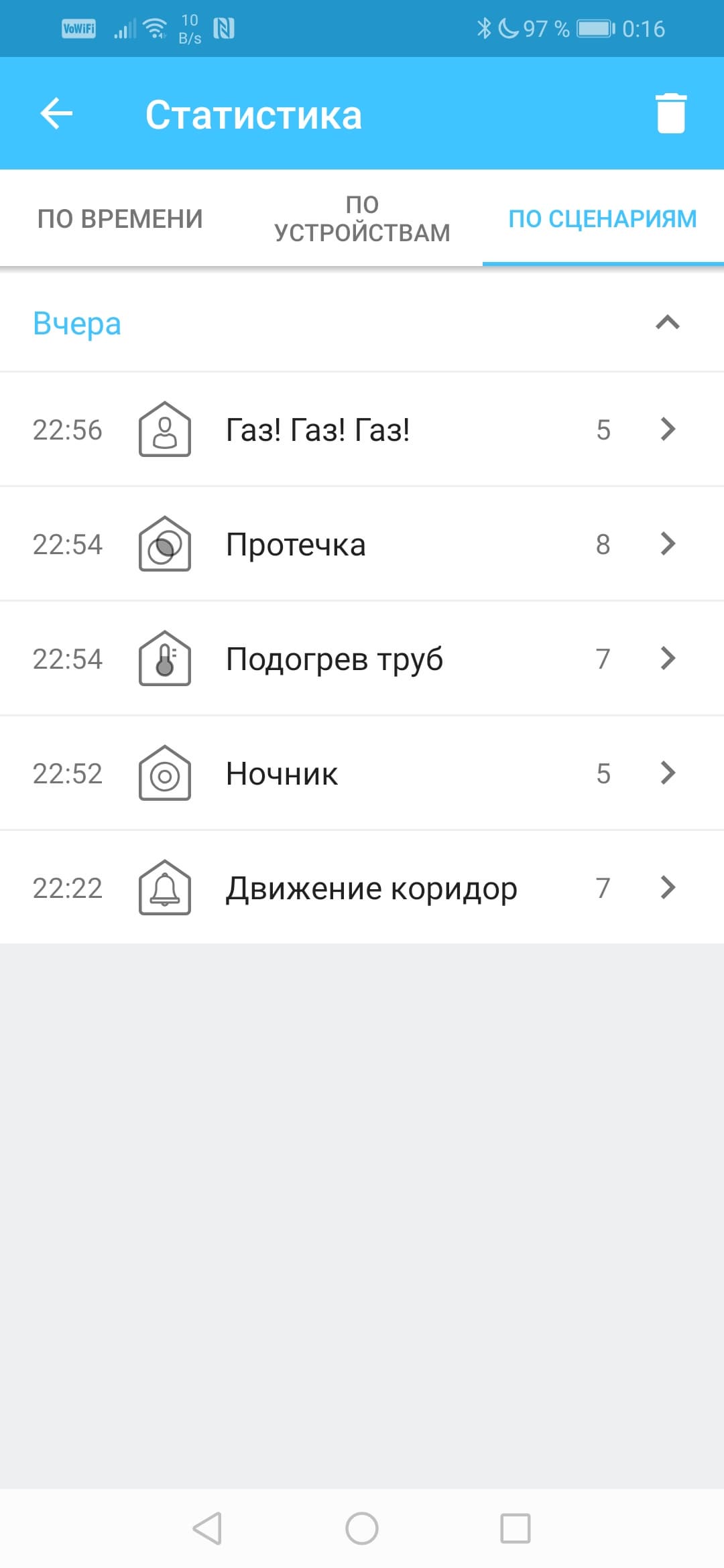

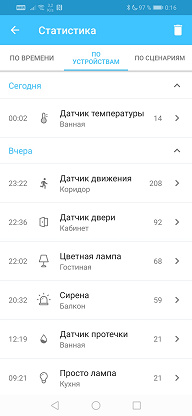

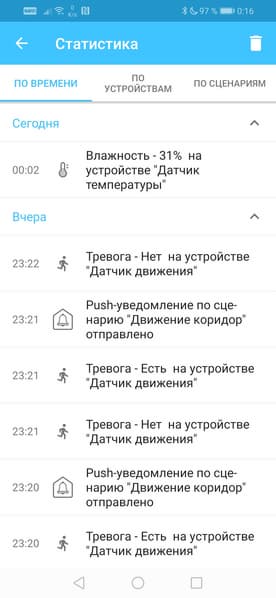

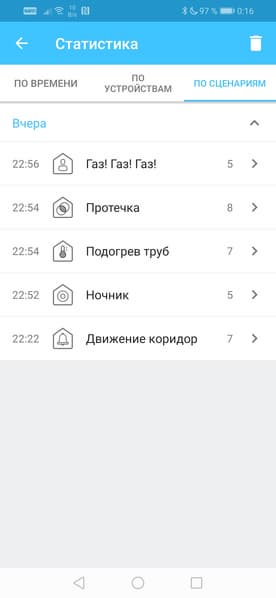

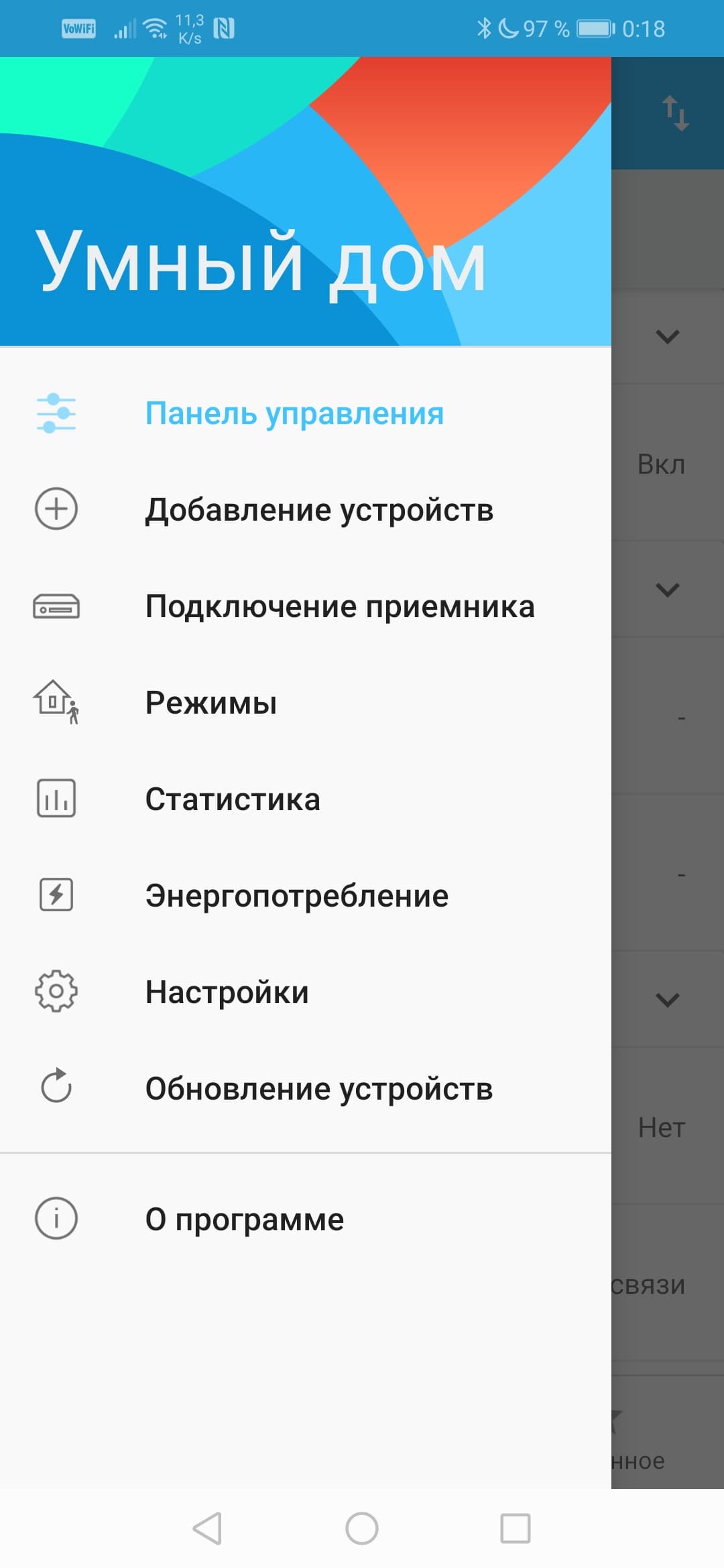

Если по каким-то причинам пользователь пропустил push-уведомление, то он в любое время может изучить архив событий, который находится в разделе Статистика.

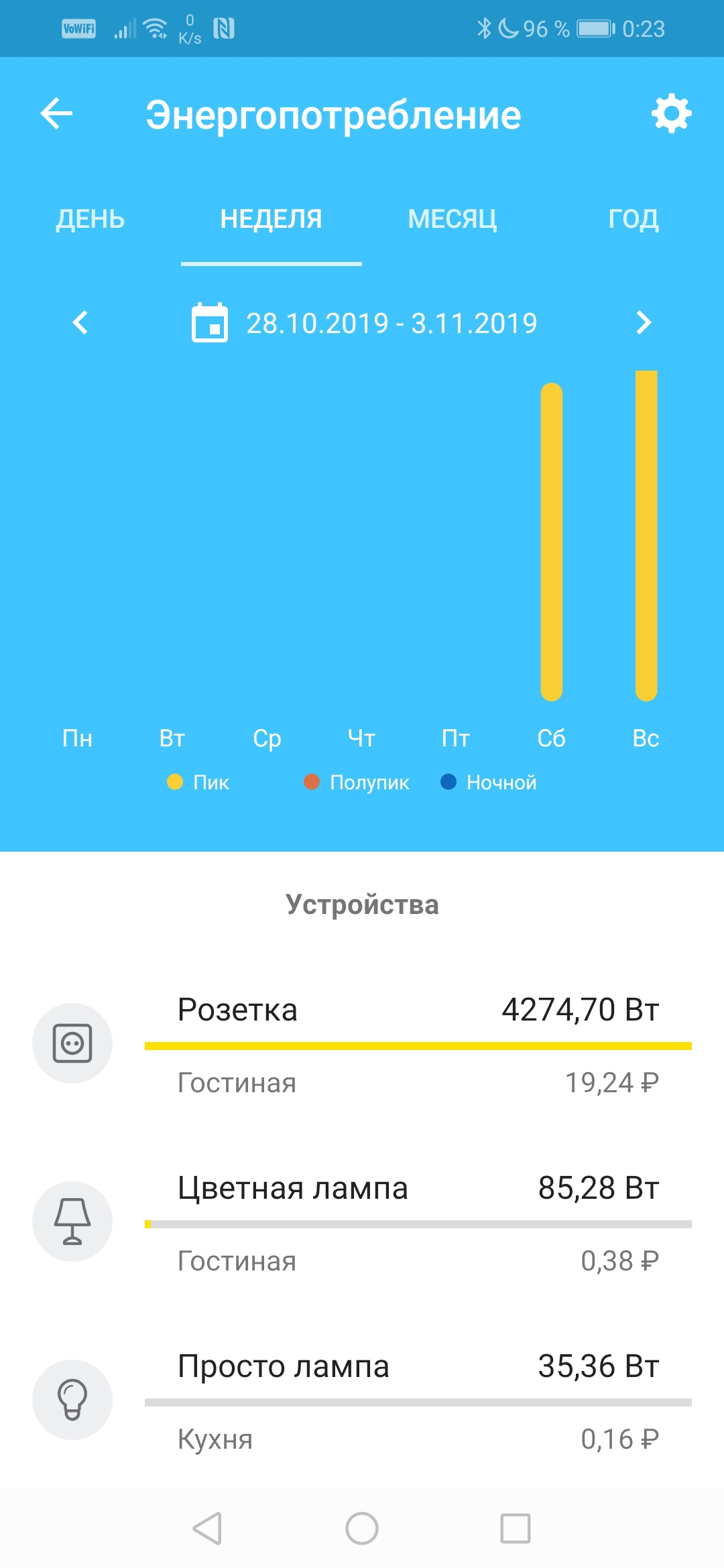

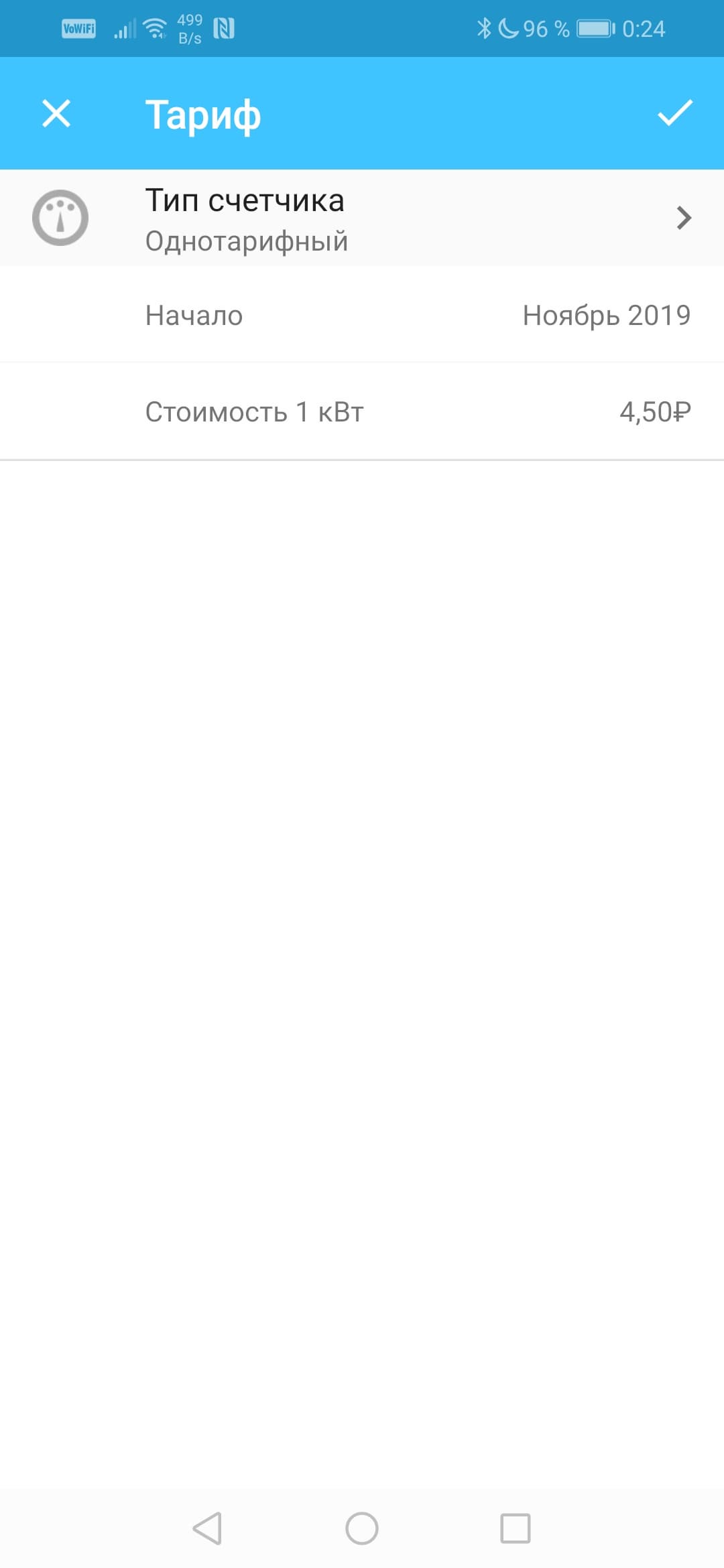

Еще одна архиполезнейшая функция скрывается в пункте Энергопотребление. Оказывается, умные лампы тщательно подсчитывают потребленную ими энергию, а умная розетка скрупулезно фиксирует весь прошедший через нее ток. А если пользователь не поленился внести сведения о стоимости электроэнергии, то рядом с потребленными ваттами будет отображена еще и их стоимость. Кстати, благодаря этой розетке автор осознал, насколько неэкономичен этот старый телевизор, один из первых жидкокристаллических, который подключен к розетке. Шутка ли, четыре киловатта за пару дней!

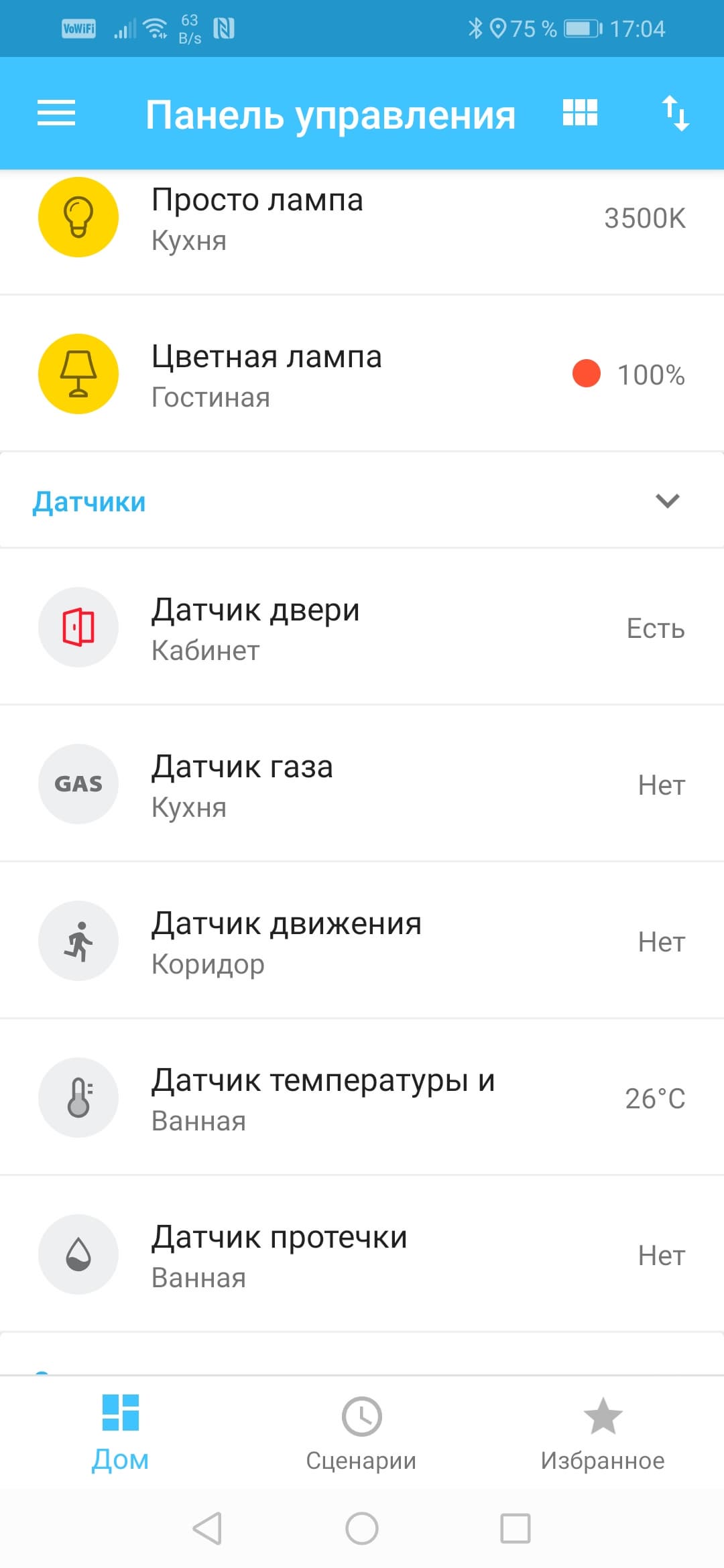

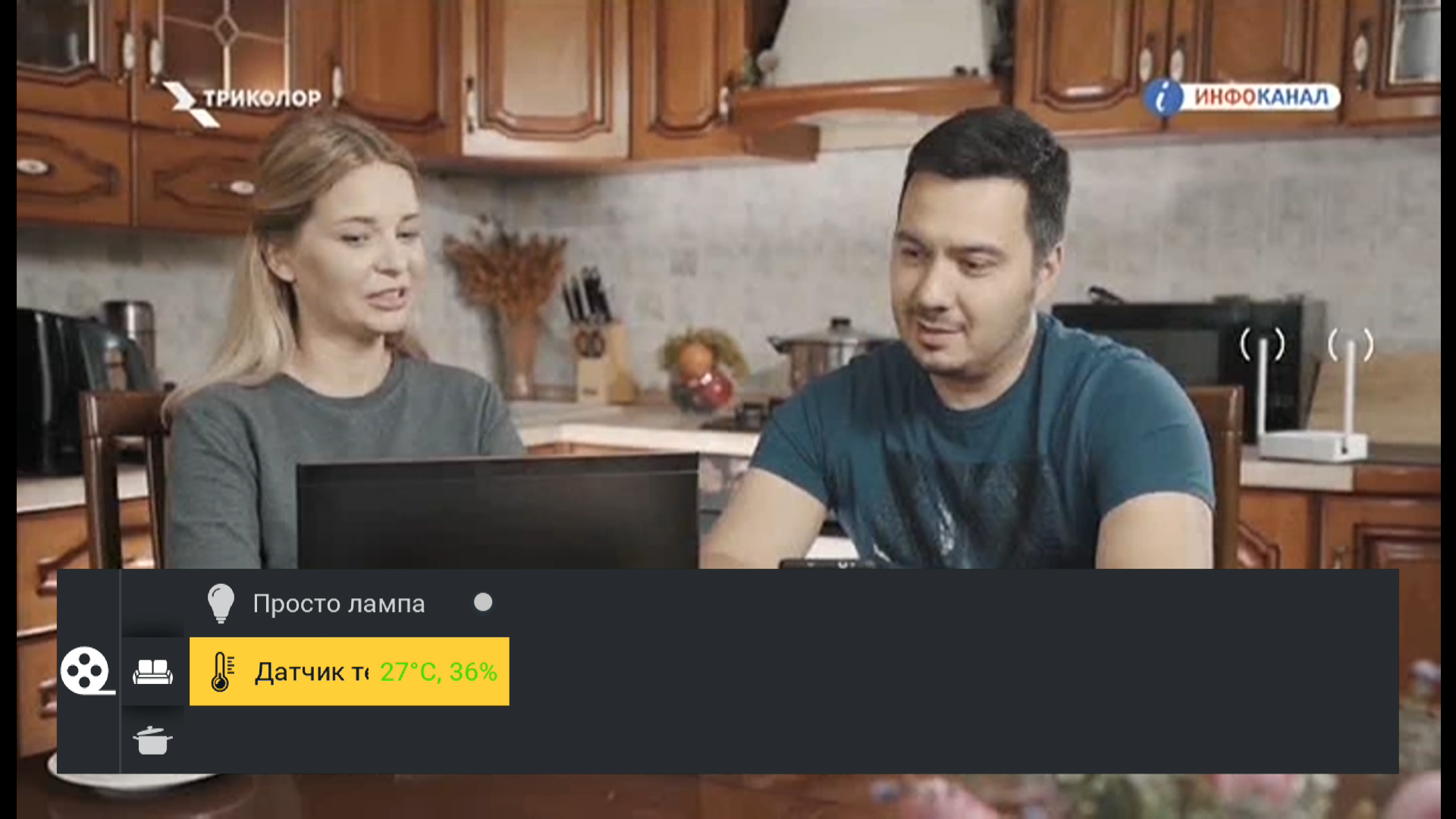

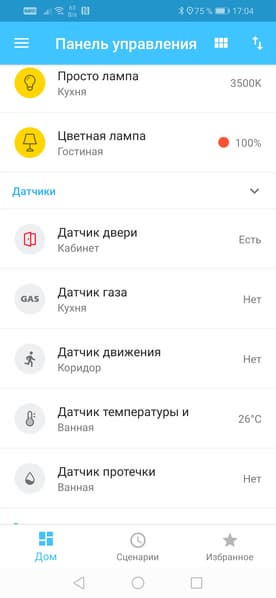

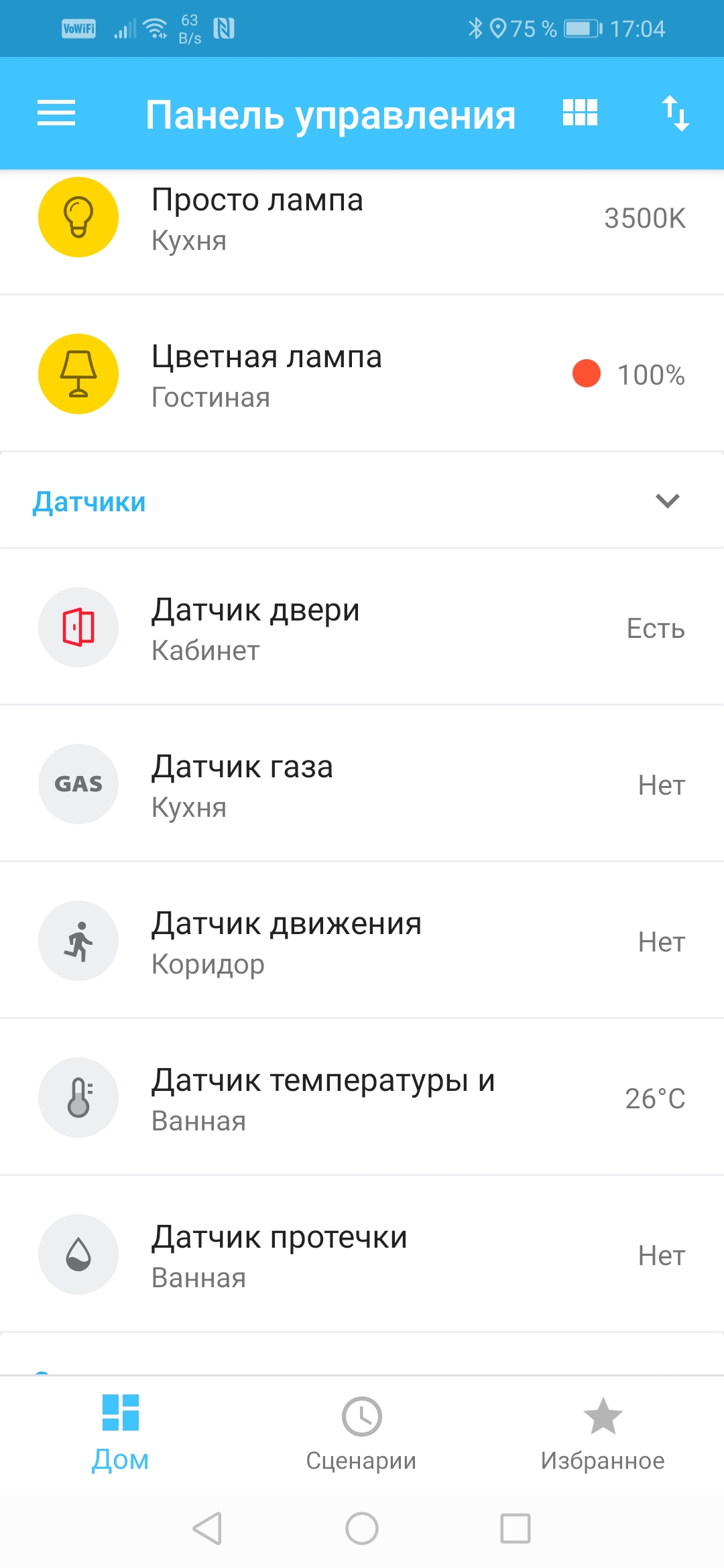

Управление работой устройств производится как через мобильное приложение (локально либо удаленно через интернет), так и непосредственно с телевизора. Здесь можно включить/выключить любую розетку, мигнуть лампочкой или изменить ее цвет и яркость, просмотреть текущее состояние приборов, узнать температуру и влажность в месте установки отвечающего за это датчика. Делать это можно в полноэкранном приложении Умный дом, либо вызвав модуль нажатием кнопки с часами на телевизионном пульте ДУ.

Закономерный вопрос, ответ на который несомненно интересует любого потенциального пользователя: неужели для работоспособности Умного дома придется держать приемник включенным постоянно? Разумеется, нет. Приемник может находиться как во включенном, так и в выключенном (правильнее — спящем) состоянии. Главное — не лишать ресивер питания и не отключать USB кабель, которым хаб связан с приемником. Даже находясь в спящем режиме, ресивер работает в фоновом режиме, он отправляет нужные данные в интернет, а также принимает их и передает модулю управления. Который, в свою очередь, рассылает нужные команды датчикам и устройствам, включенным в общую сеть.

Наконец, последняя проблема: для работы Умного дома обязательно ли наличие доступа к интернету? И вновь ответом будет нет. Система умеет работать локально, замкнуто, не отсылая никаких данных наружу. Однако и управлять Умным домом получится лишь локально, пультом ДУ от ресивера либо смартфоном по локальной Wi-Fi сети. Такая сеть легко создается безо всяких маршрутизаторов: достаточно активировать точку доступа Wi-Fi в настройках ресивера. Теперь, подключив смартфон к этой точке, пользователь получит доступ ко всем датчикам и устройствам, входящим в состав Умного дома. Но, повторяем, он не сможет удаленно контролировать ситуацию и тем более получать push-уведомления, находясь на расстоянии.

Выводы

За недолгое время тестирования системы она показала себя как надежный инструмент для контроля за состоянием помещений и электрооборудования. Сбои в работе если и возникали, то происходили исключительно из-за физических преград между центральным хабом и периферийным устройством.

Но покритиковать страсть как хочется. Единственный неисправимый недостаток, который можно «притянуть за уши», заключается в самой архитектуре системы. Речь о том, что главный управляющий модуль физически привязан USB-кабелем к ресиверу. А тот, в свою очередь, размещен рядом с телевизором. Всю эту гирлянду приборов нельзя переместить в другое место, ведь к ней тянется целый пучок проводов: питание, антенный и LAN-кабели. Таким образом, в случаях, когда контролируемые помещения имеют сложную планировку с многочисленными перегородками и возникает нужда переместить хаб в другое место, сделать это оказывается невозможно. Ведь максимальная длина USB-кабеля без использования ненадежных удлинителей составляет всего пять метров. Вот если бы хаб умел подключаться к ресиверу посредством Wi-Fi или пусть даже LAN-кабелем. Или если бы разработчик реализовал вторую особенность протокола ZigBee, которая допускает использование любого устройства, входящего в ячеистую сеть, как промежуточного передатчика...

Второй вопрос к Умному дому Триколор касается набора устройств, доступных сегодня для приобретения и установки. Очень, как нам кажется, резонный вопрос: а почему отсутствует камера? Первое, с чего должен начинаться любой Умный дом — это прибор для визуального контроля и записи. С его помощью можно получить железное доказательство, к примеру, вторжения на территорию. Окончательное доказательство, фактическое. Броня! Но увы, Триколор пока не предлагает такой гаджет. Во время подготовки материала к публикации выяснилось, что работа над этим устройством уже ведется. И правильно, ведь Триколор, осуществляя ТВ-трансляцию по сети Интернет с возможностью просмотра огромного видеоархива, по логике, уже имеет всю необходимую техническую базу для внедрения облачного сервиса видеонаблюдения. Облачные хранилища, серверы, аппаратные кодеки... Да, возможно, базу потребуется развить и значительно перенастроить, но и отдача может получиться очень даже впечатляющей.

Что запомнилось ярче всего при знакомстве с Умным домом Триколор? Вот эти основные впечатления:

  • быстрая несложная установка и настройка системы и ее периферии
  • возможность подключения дополнительных устройств
  • возможность эксплуатации системы в локальной сети и удаленно через интернет
  • гуманная стоимость модуля управления и периферийных устройств

Вернемся к тому покупателю, который все еще отирается около кассы с корзинкой товаров. Нет, мы про него не забыли. Всего лишь хотим напомнить: в скором времени список устройств Триколор пополнится еще одним пунктом — датчиком дыма.

Это довольно полезный прибор, особенно для частных домовладений, где используется печной/каминный способ отопления или имеется баня. Можно, конечно, дождаться начала его продаж. Но вряд ли стоит топтаться с корзинкой. Ведь, как мы уже отмечали, любые датчики и устройства всегда можно докупить и без труда добавить в уже работающую систему.

За время, пока статья готовилась к публикации, было объявлено о реализации голосового управления Умным домом Триколор, организованным на базе «Яндекс. Алисы». Нет сомнений, что этот факт значительно прибавит интереса к изученной системе.

22 декабря 2019 Г.

Справочник по ценам
