Обзор видеокарты MSI GeForce GTX 1660 Super Gaming X (6 ГБ)

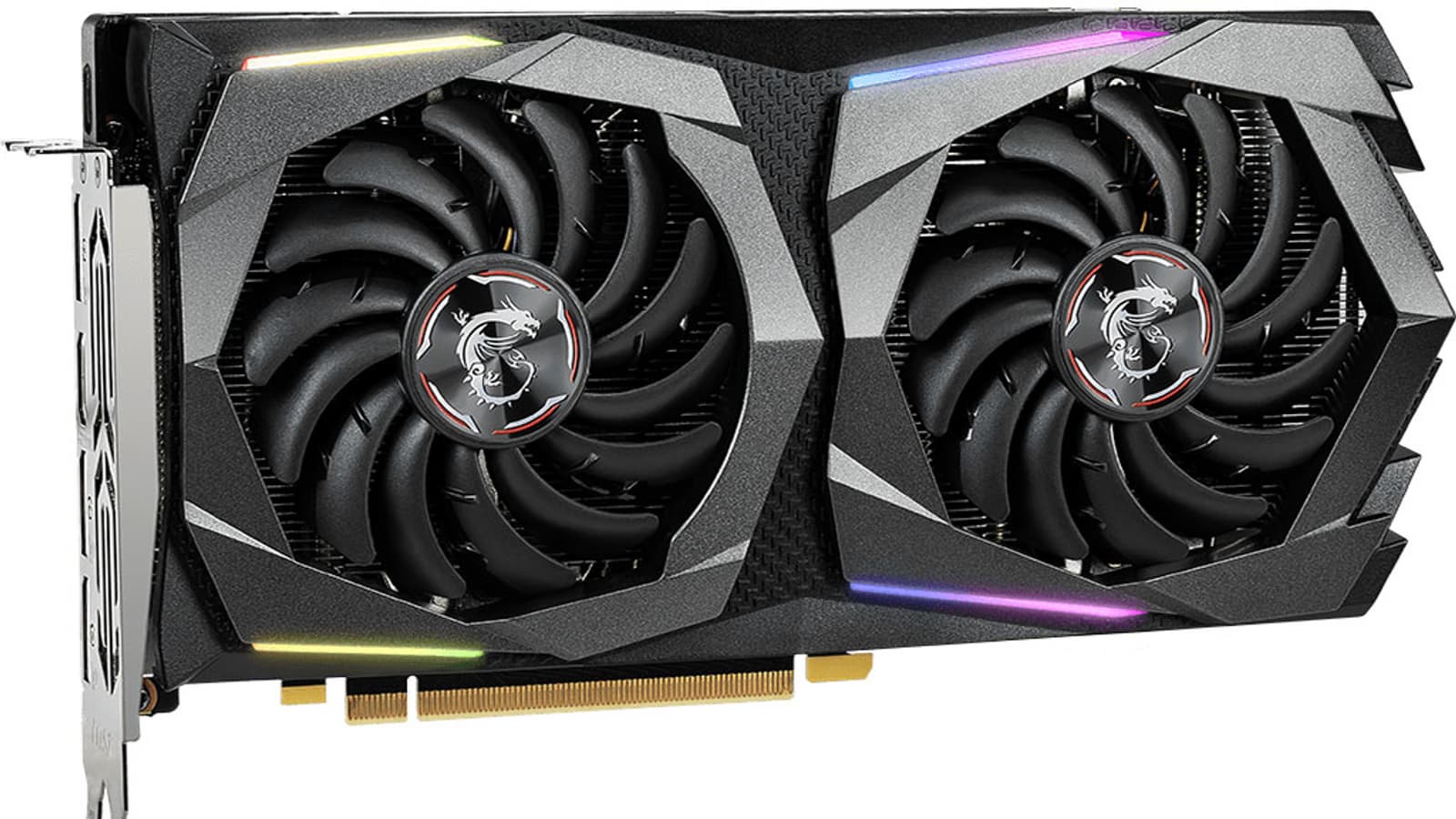

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce GTX 1660 Super Gaming X 6 ГБ 192-битной GDDR6

Кратко о главном

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

По результатам наших тестов мы пришли к выводу, что в целом GeForce GTX 1660 Super (как и его чуть более быстрый собрат GTX 1660 Ti) идеально подойдет для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики. В некоторые не особо продвинутые по графике игры он позволит поиграть и в разрешении 2.5К. По производительности GTX 1660 Super «обитает» где-то посредине между конкурентами в лице Radeon RX Vega56 и RX 590.

Характеристики карты

Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

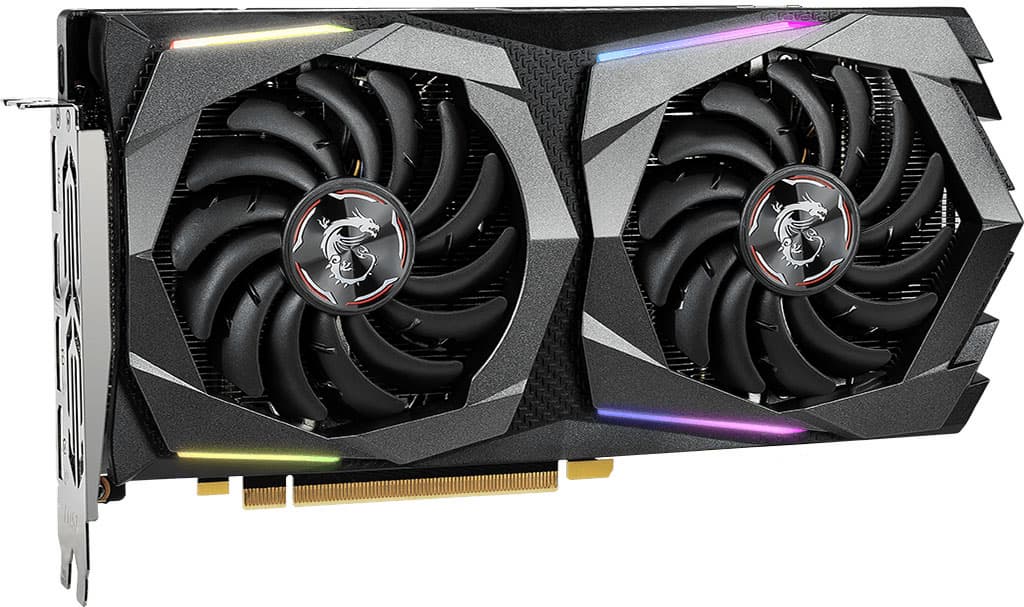

MSI GeForce GTX 1660 Super Gaming X 6 ГБ 192-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce GTX 1660 Super (TU116)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц Extreme Mode: 1530—1830(Boost)—1965(Max)
Gaming Mode: 1530—1785(Boost)—1965(Max)
Silent Mode: 1530—1755(Boost)—1815(Max)
1530—1785(Boost)—1965(Max)
Частота работы памяти (физическая (эффективная)), МГц 3500 (14000) 3500 (14000)
Ширина шины обмена с памятью, бит 192
Число вычислительных блоков в GPU 22
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 1408
Число блоков текстурирования (BLF/TLF/ANIS) 88
Число блоков растеризации (ROP) 48
Число блоков Ray Tracing
Число тензорных блоков
Размеры, мм 245×125×46 220×100×36
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 127 122
Энергопотребление в режиме 2D, Вт 28 26
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 22,3 34,5
Уровень шума в 2D (просмотр видео), дБА 18,0 25,4
Уровень шума в 2D (в простое), дБА 18,0 25,4
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4
Поддержка многопроцессорной работы нет
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 0 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты MSI

Память

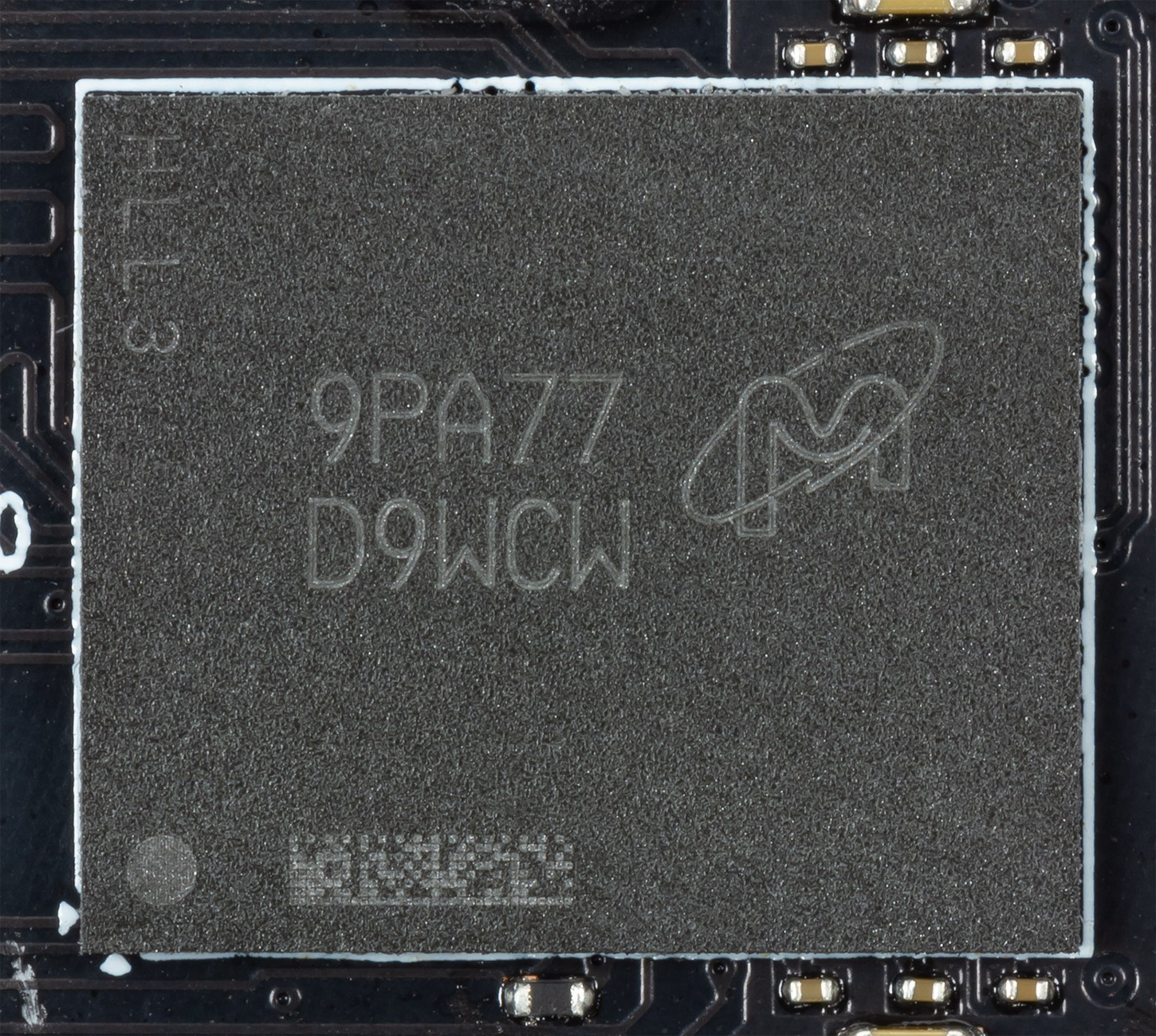

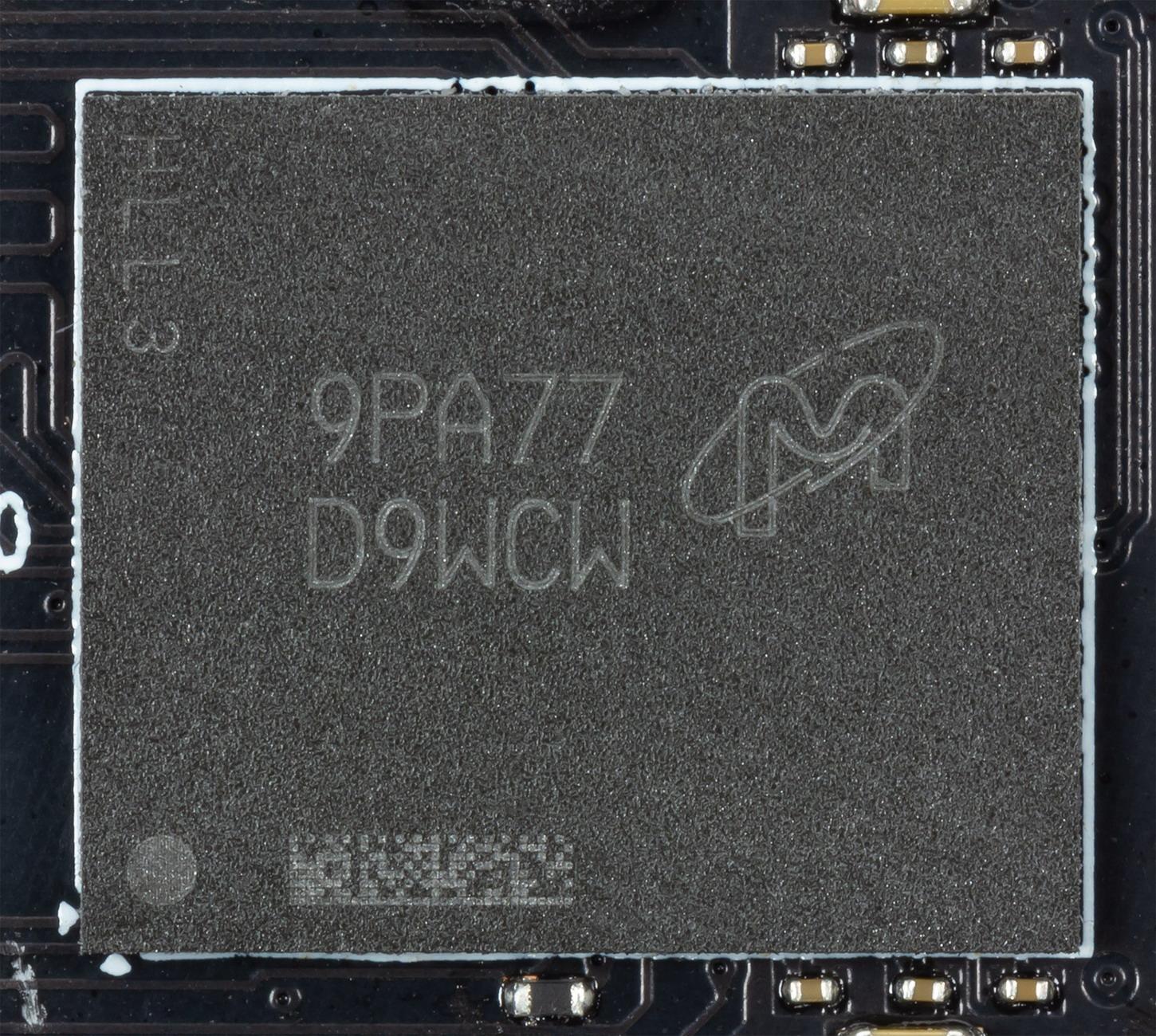

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

Особенности карты и сравнение с другой версией GTX 1660 Super

MSI GeForce GTX 1660 Super Gaming X (6 ГБ) MSI GeForce GTX 1660 Super Ventus XS OC Edition 6 ГБ

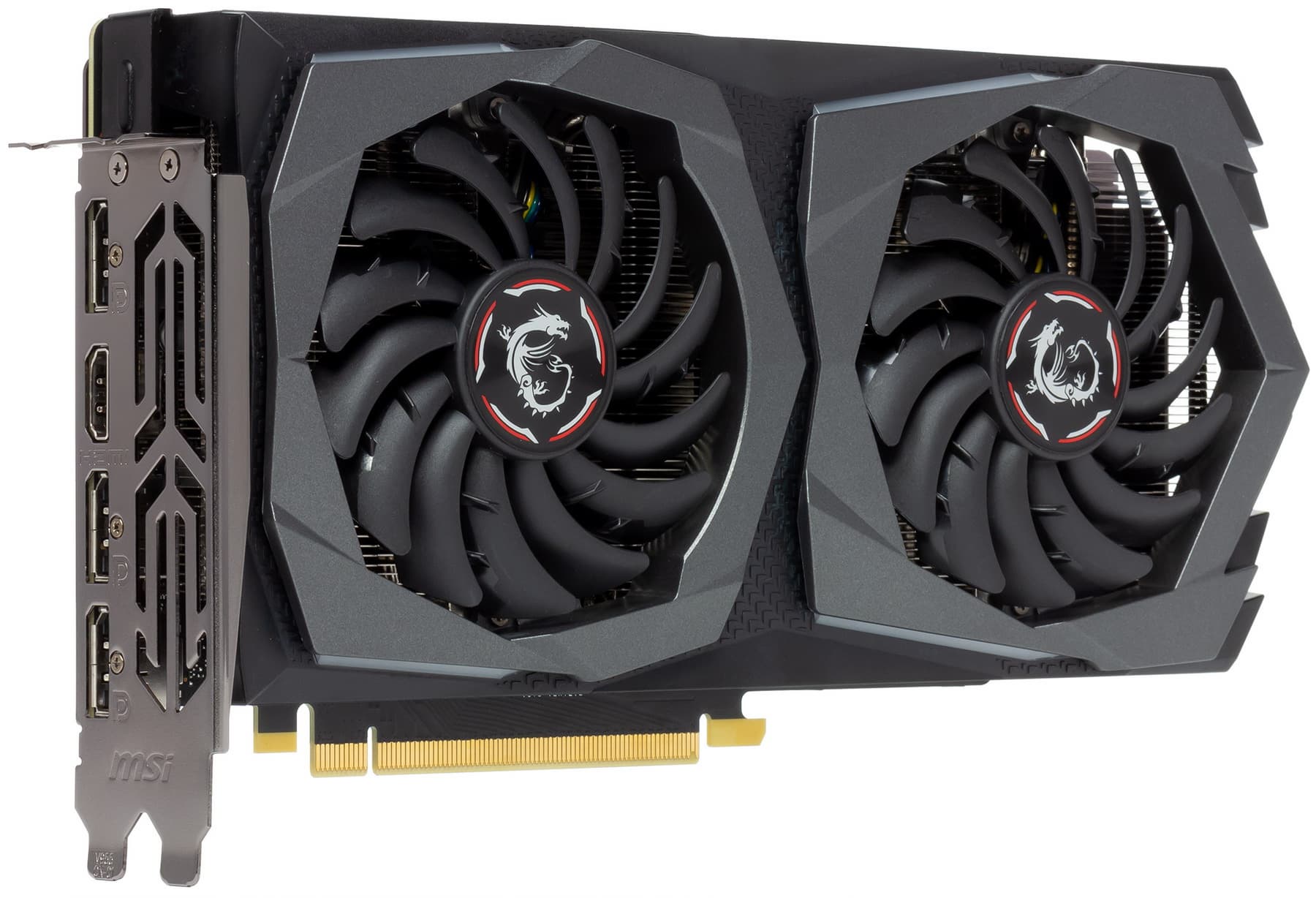

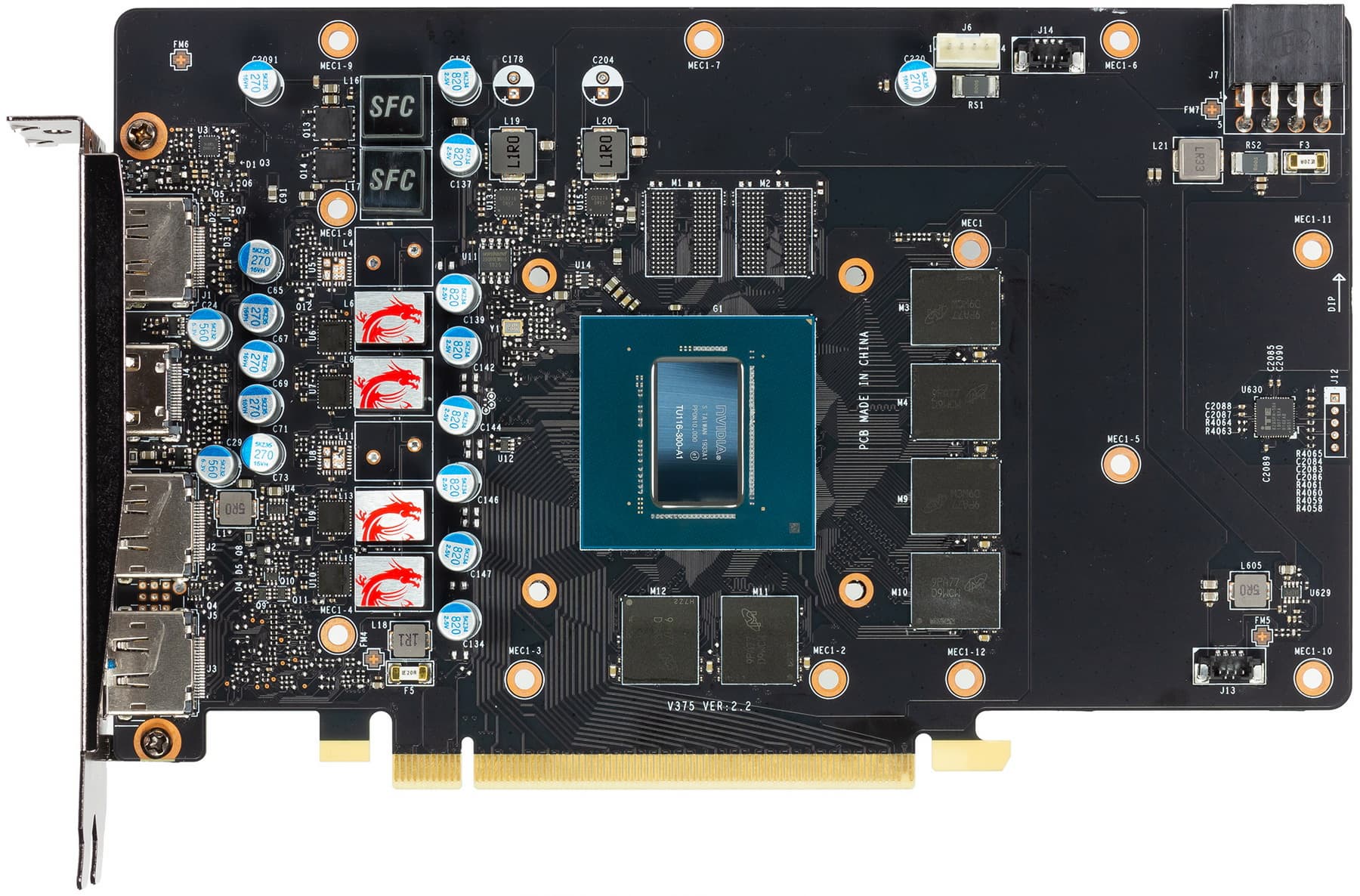

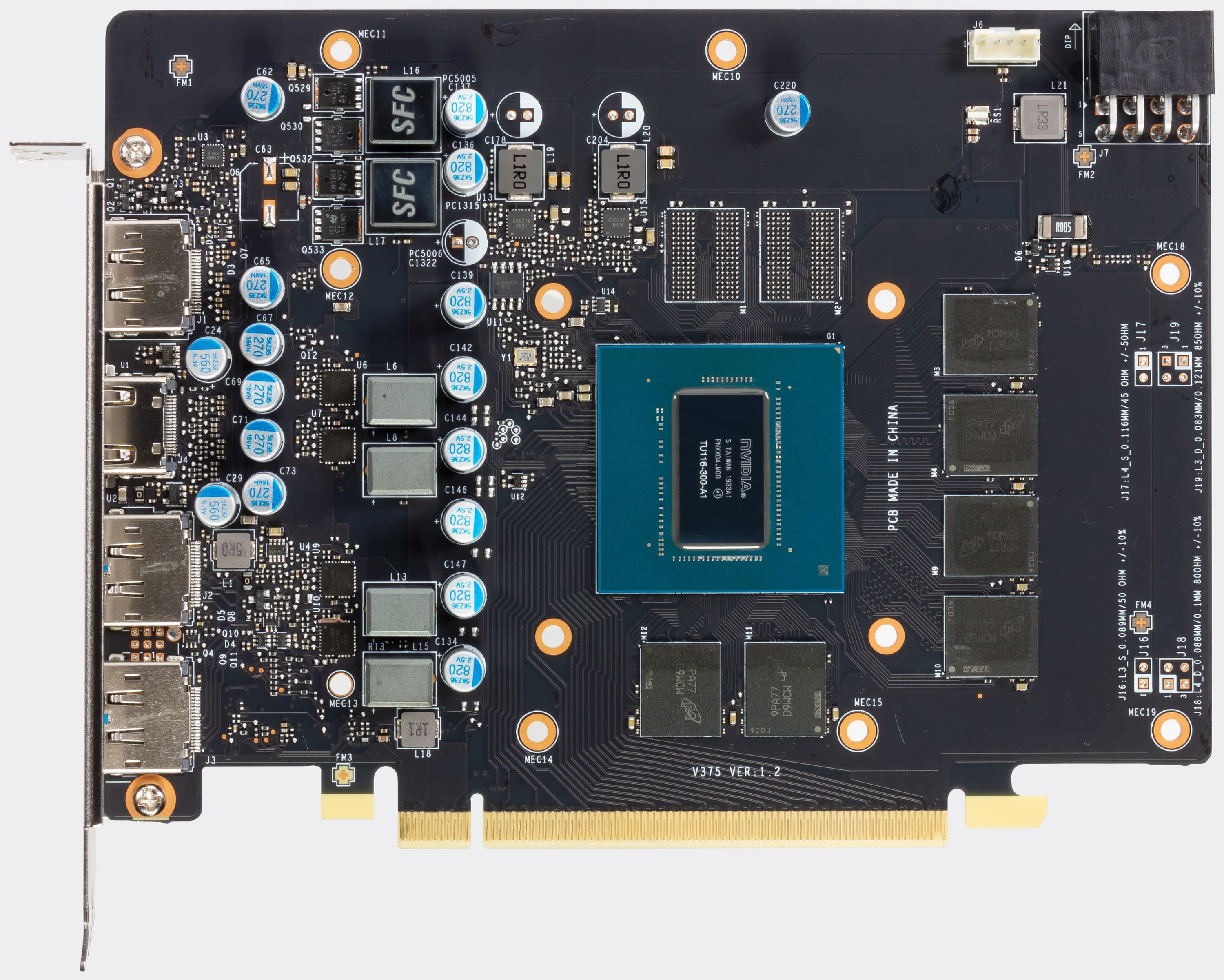

вид спереди

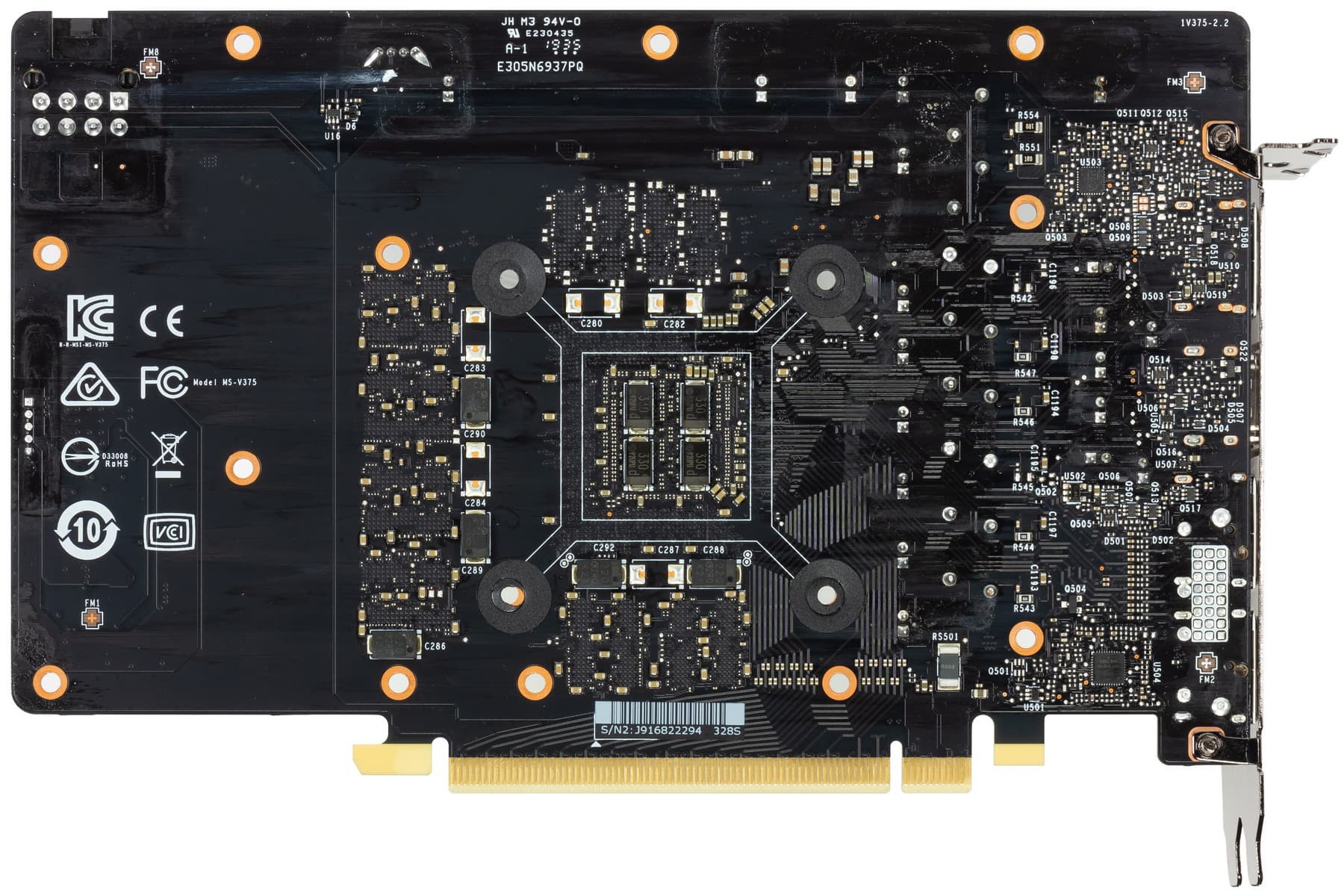

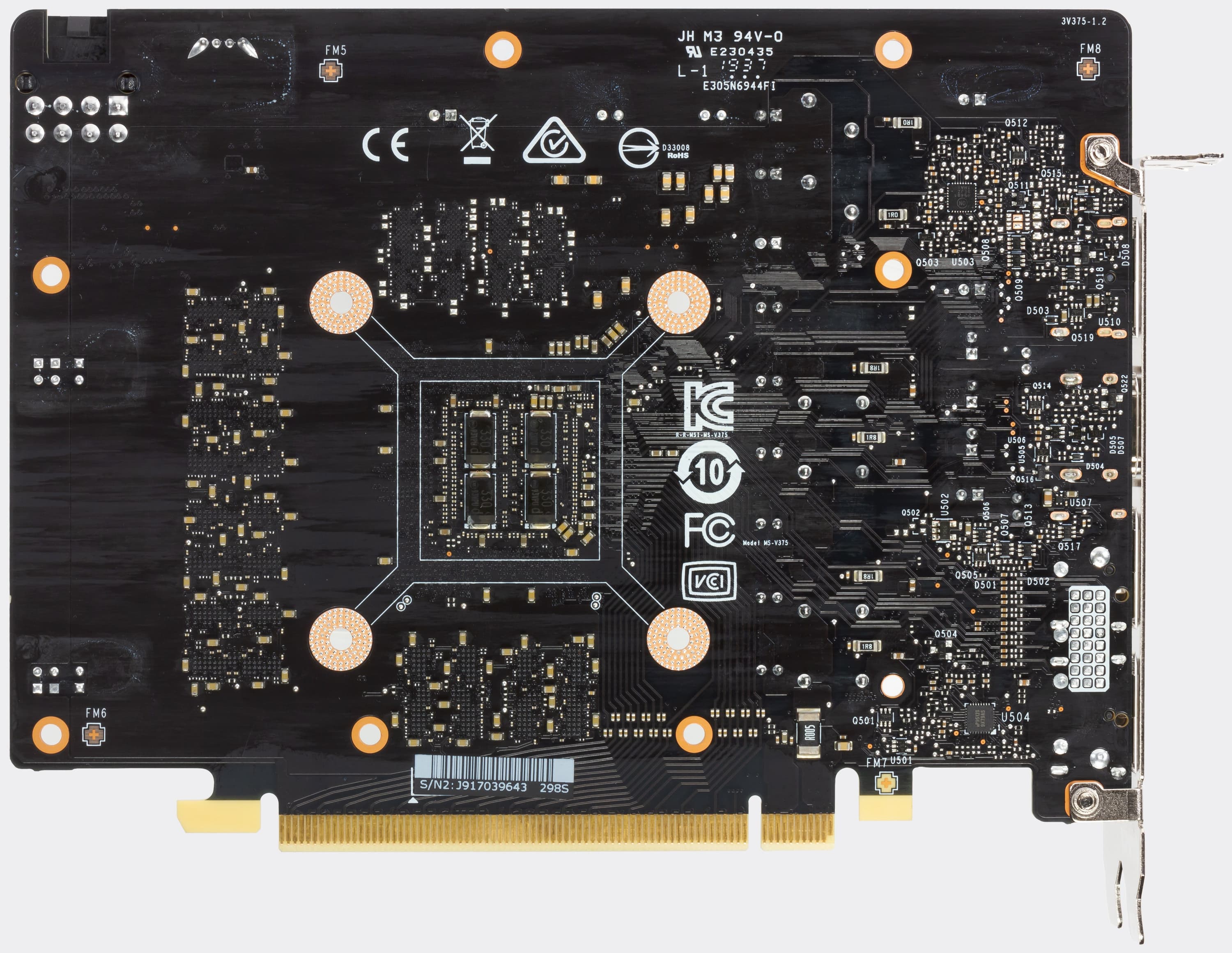

вид сзади

Поскольку референс-карт Nvidia на GTX 1660 Super нам предоставлено не было, мы сравним новинку с другой серийной картой, это даже интереснее: серия MSI Ventus является самой бюджетной.

Прекрасно видно, что дизайн карт очень похож, разница лишь в более длинной PCB у версии Gaming X за счет пустого текстолита (вероятно, для крепления более массивного кулера). В остальном все одинаково.

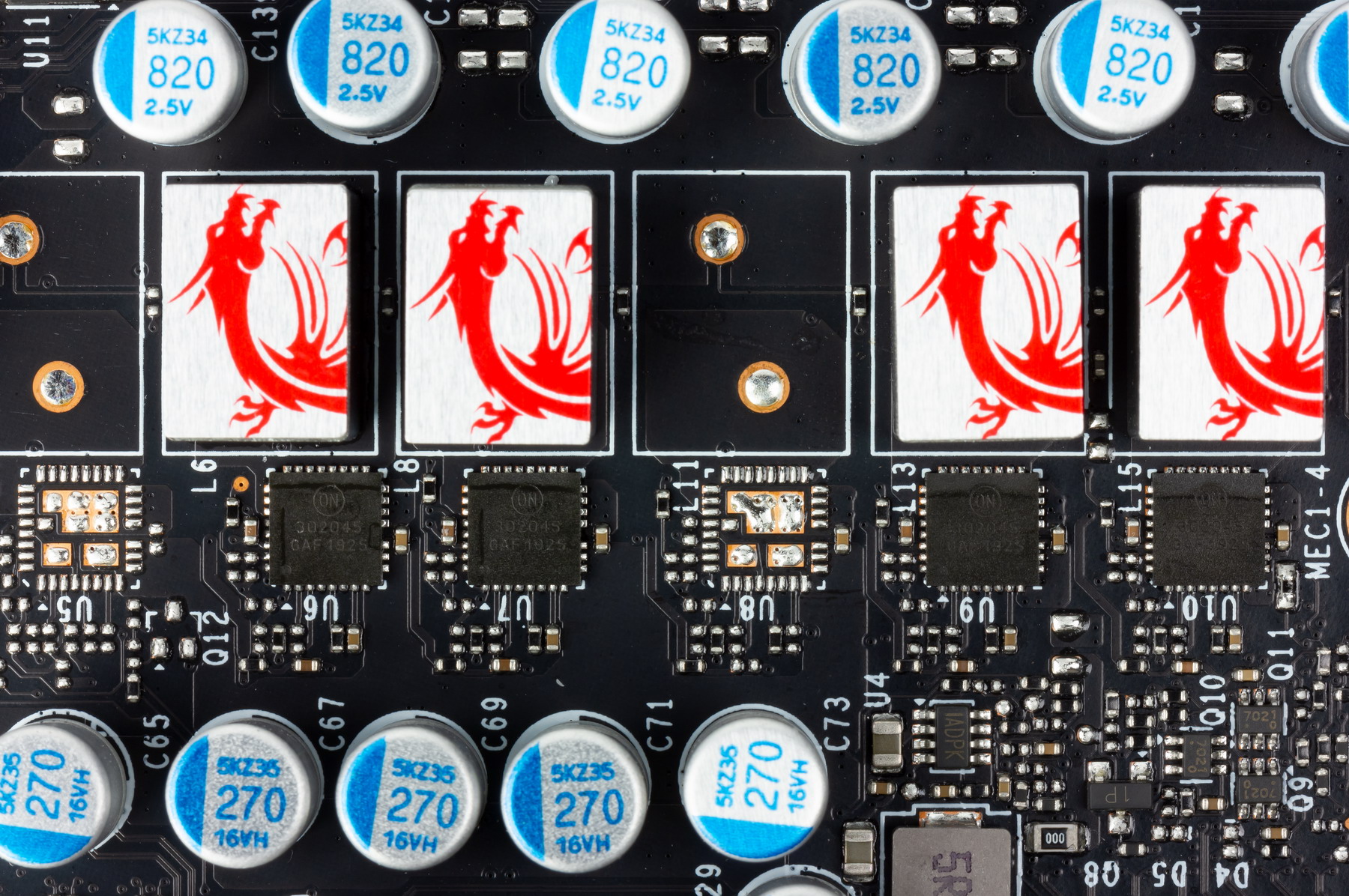

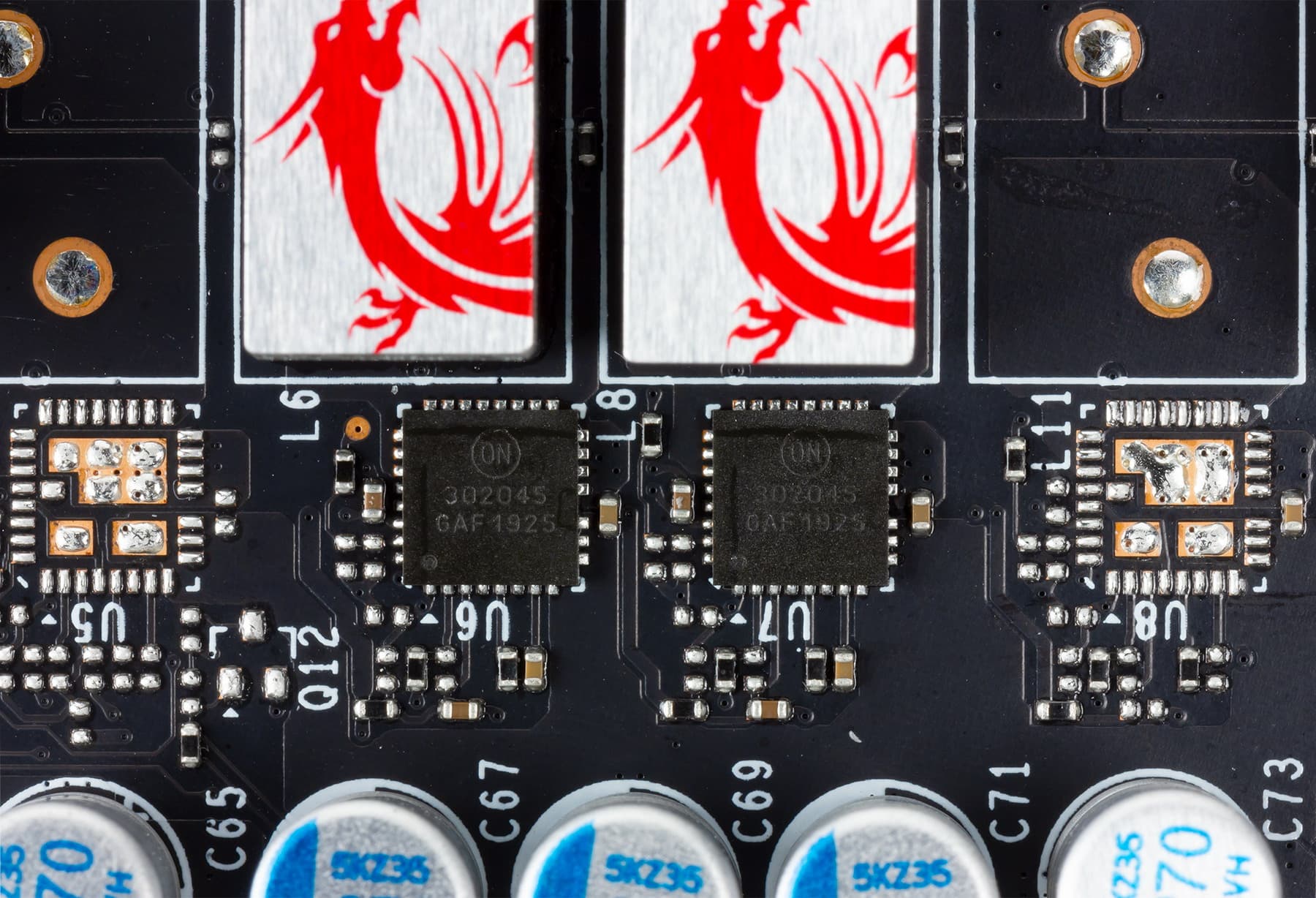

Схема питания ядра у карты MSI построена на базе 4-фазной схемы, с применением дросселей с ферритовыми сердечниками и мосфетов NCP302045,

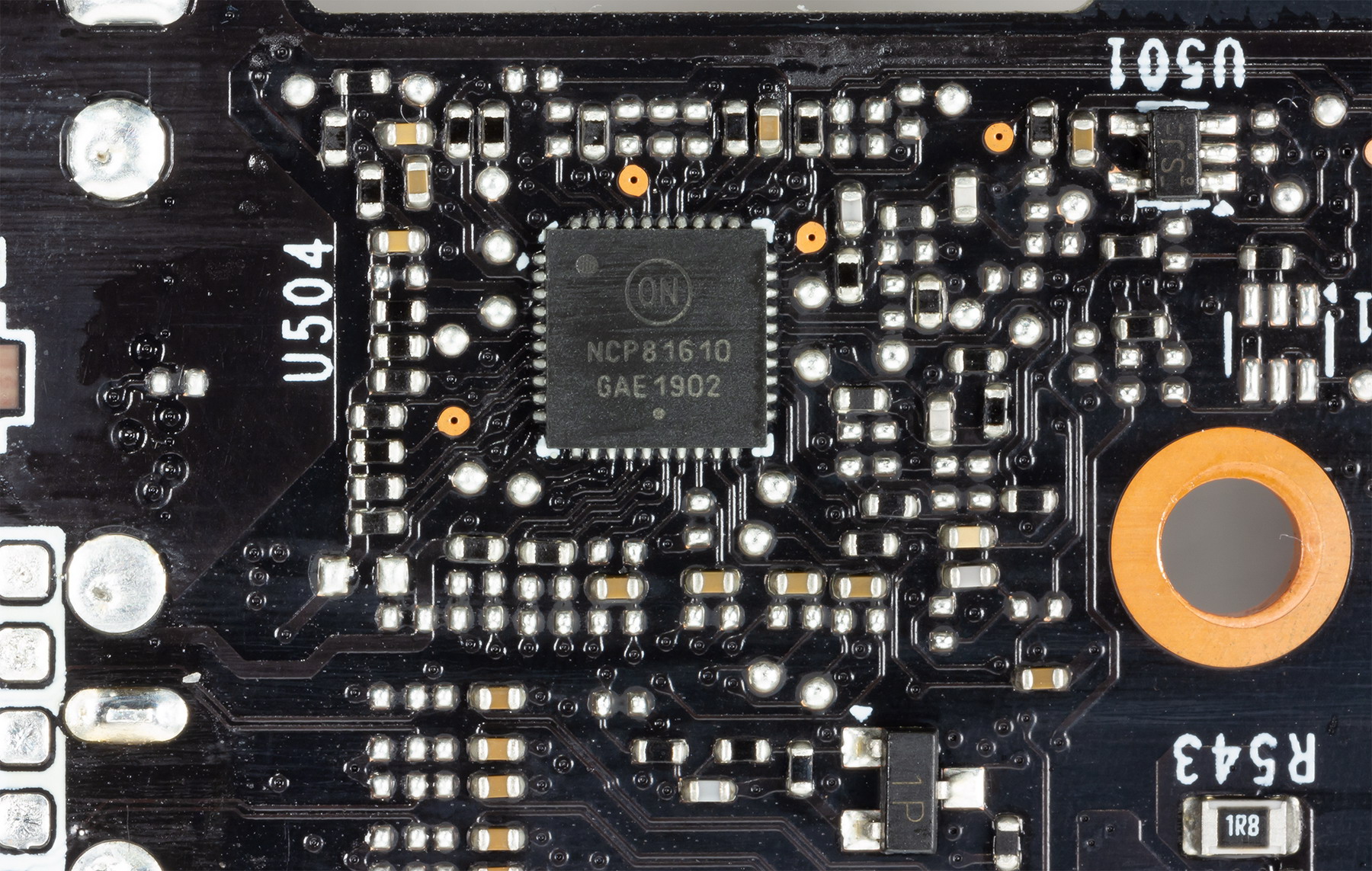

а управляется все цифровым контроллером NCP81610 производства On Semiconductors.

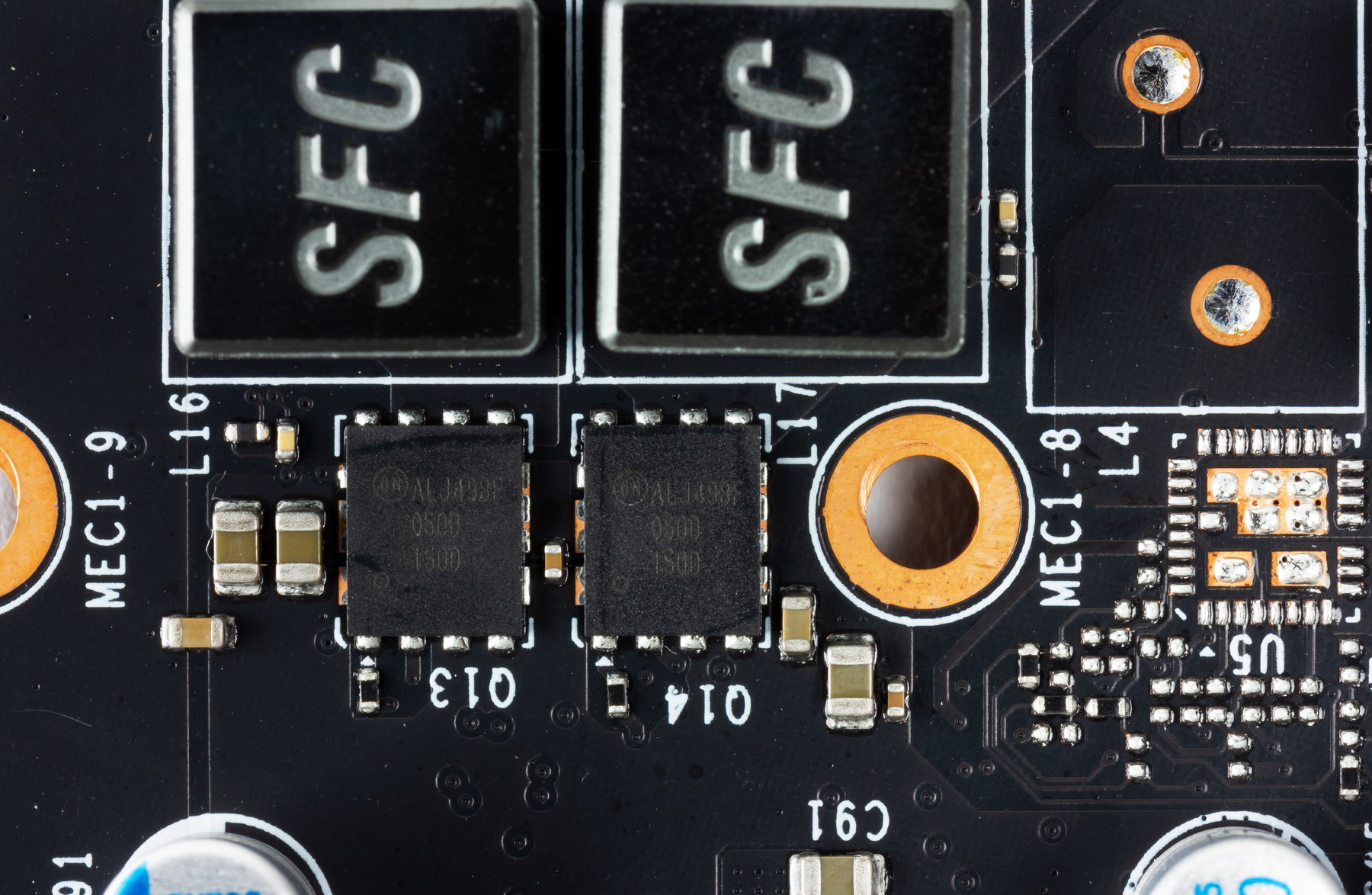

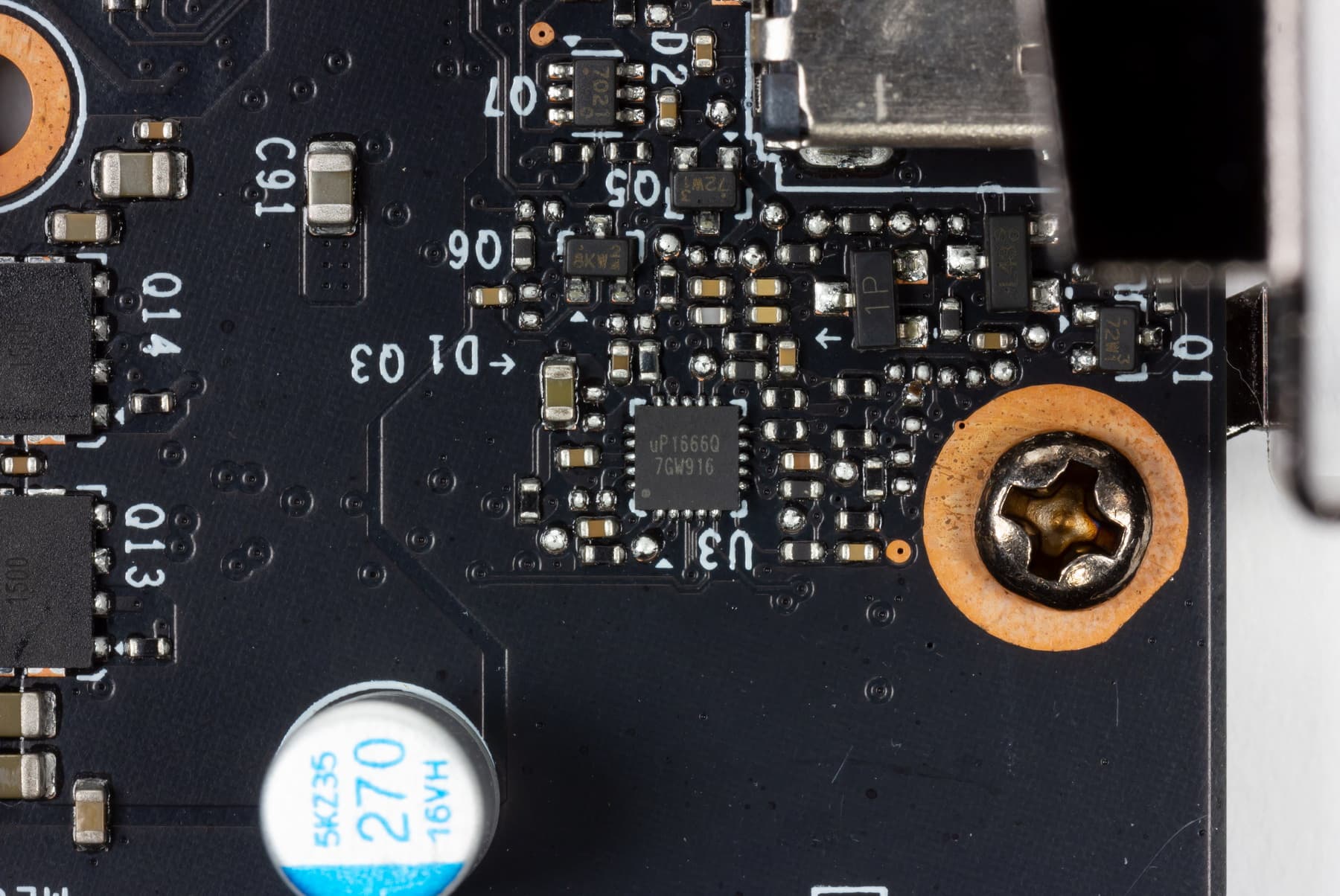

Схема питания микросхем памяти 2-фазная,

ею управляет отдельный контроллер UPI Semiconductors uP1666Q.

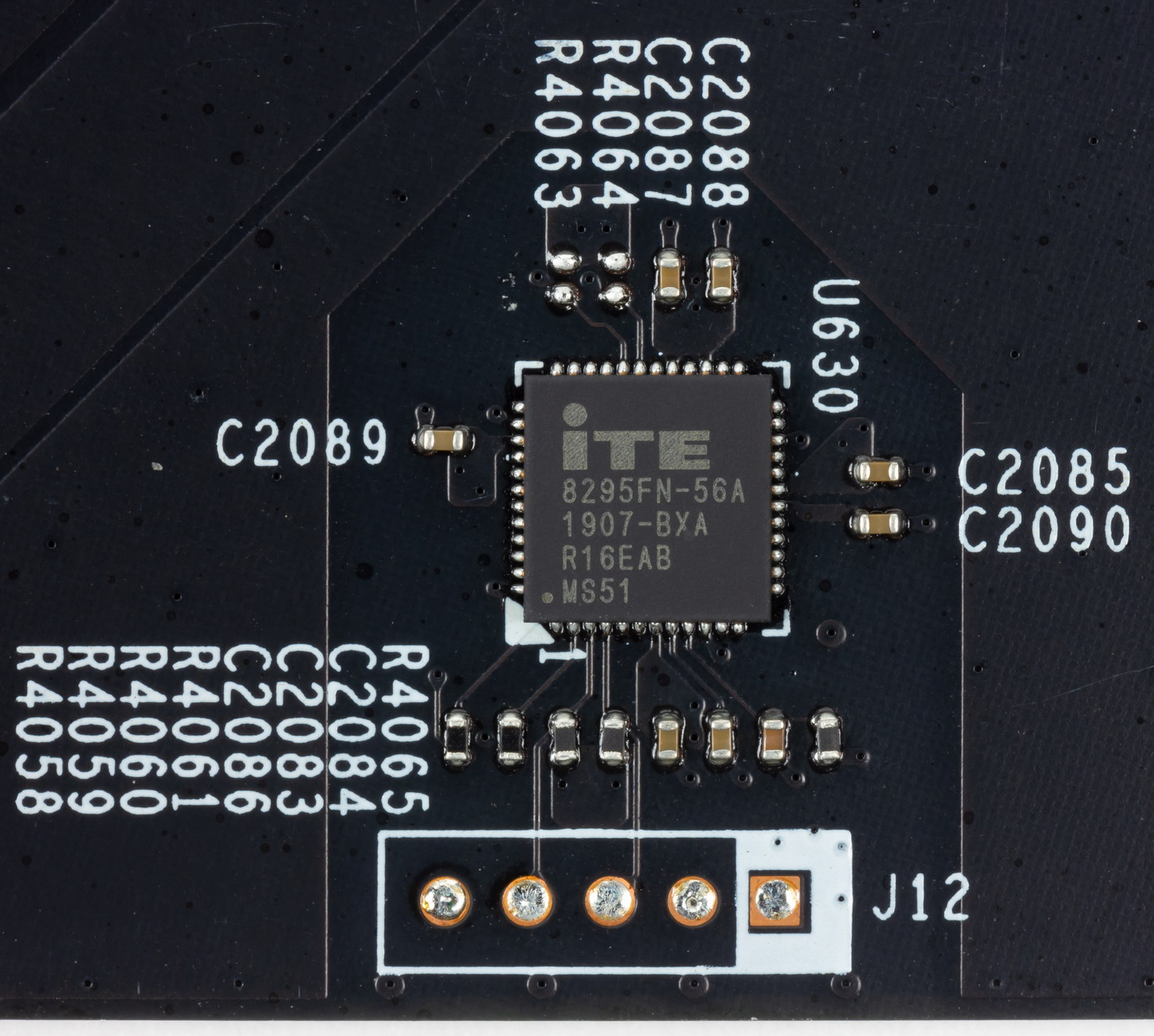

За мониторинг и подсветку отвечает контроллер ITE IT8795E.

Набор видеовыходов стандартно-современный (3 DP и 1 HDMI). Подвод питания осуществляется через один 8-контактный разъем.

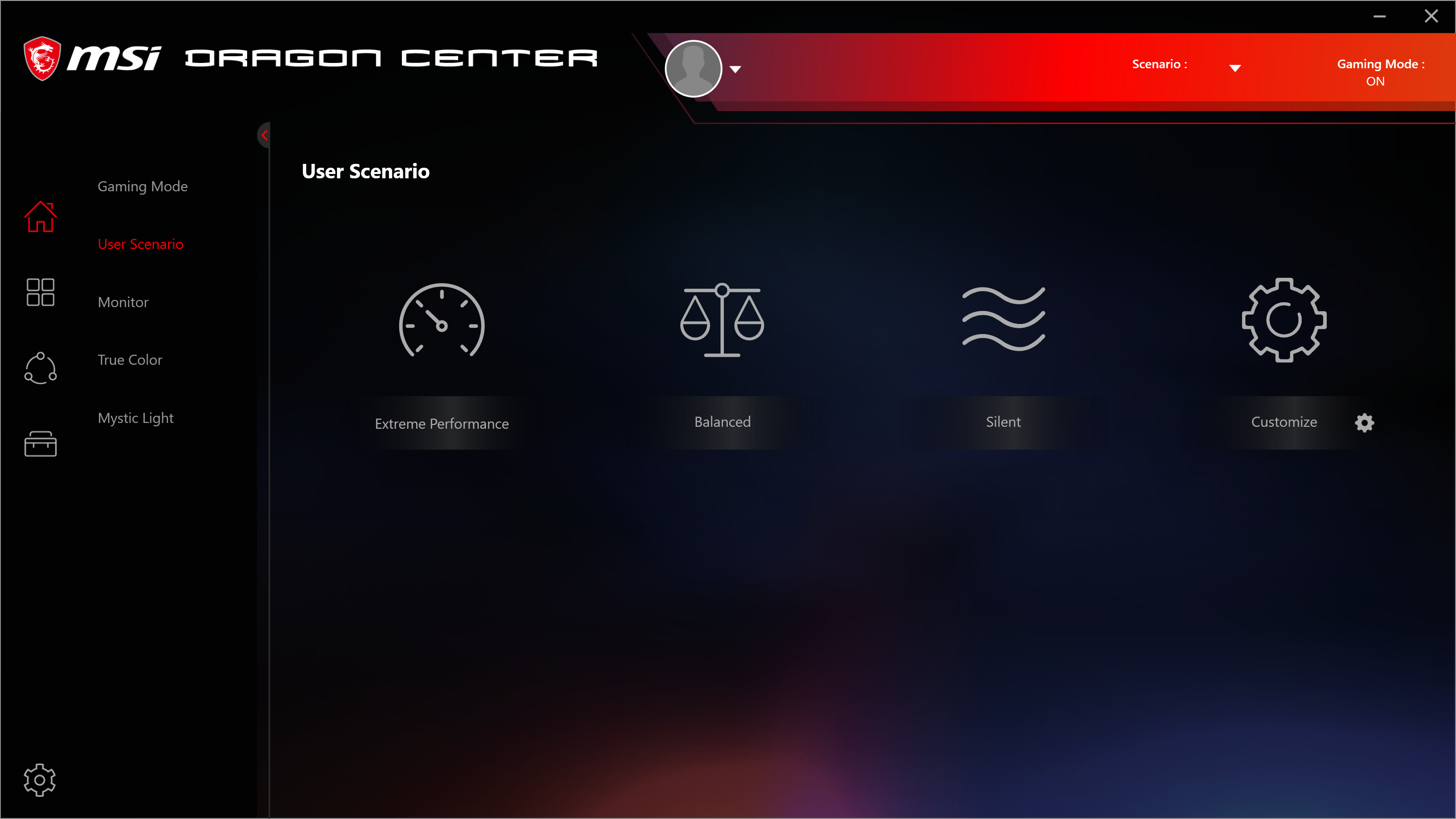

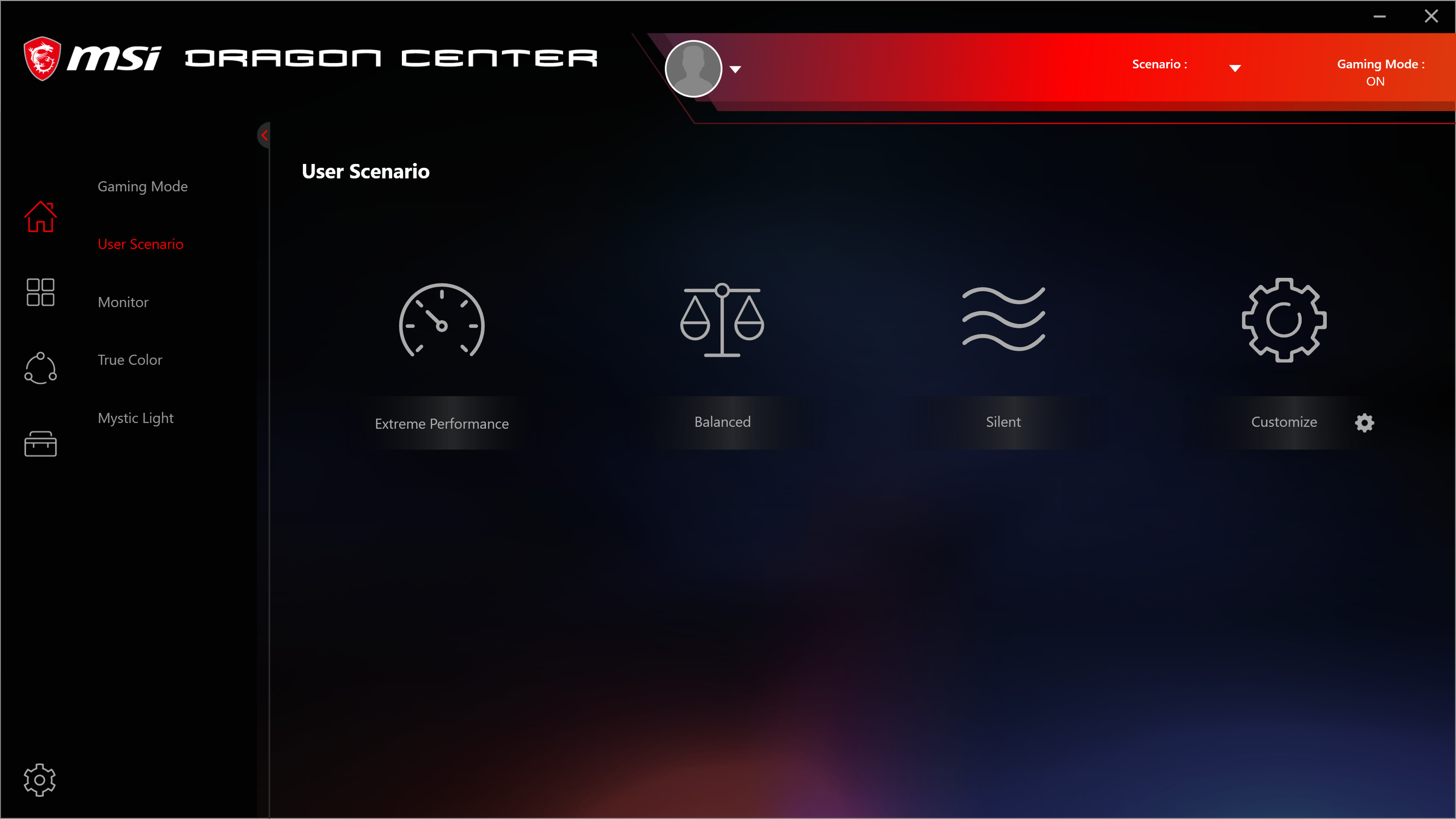

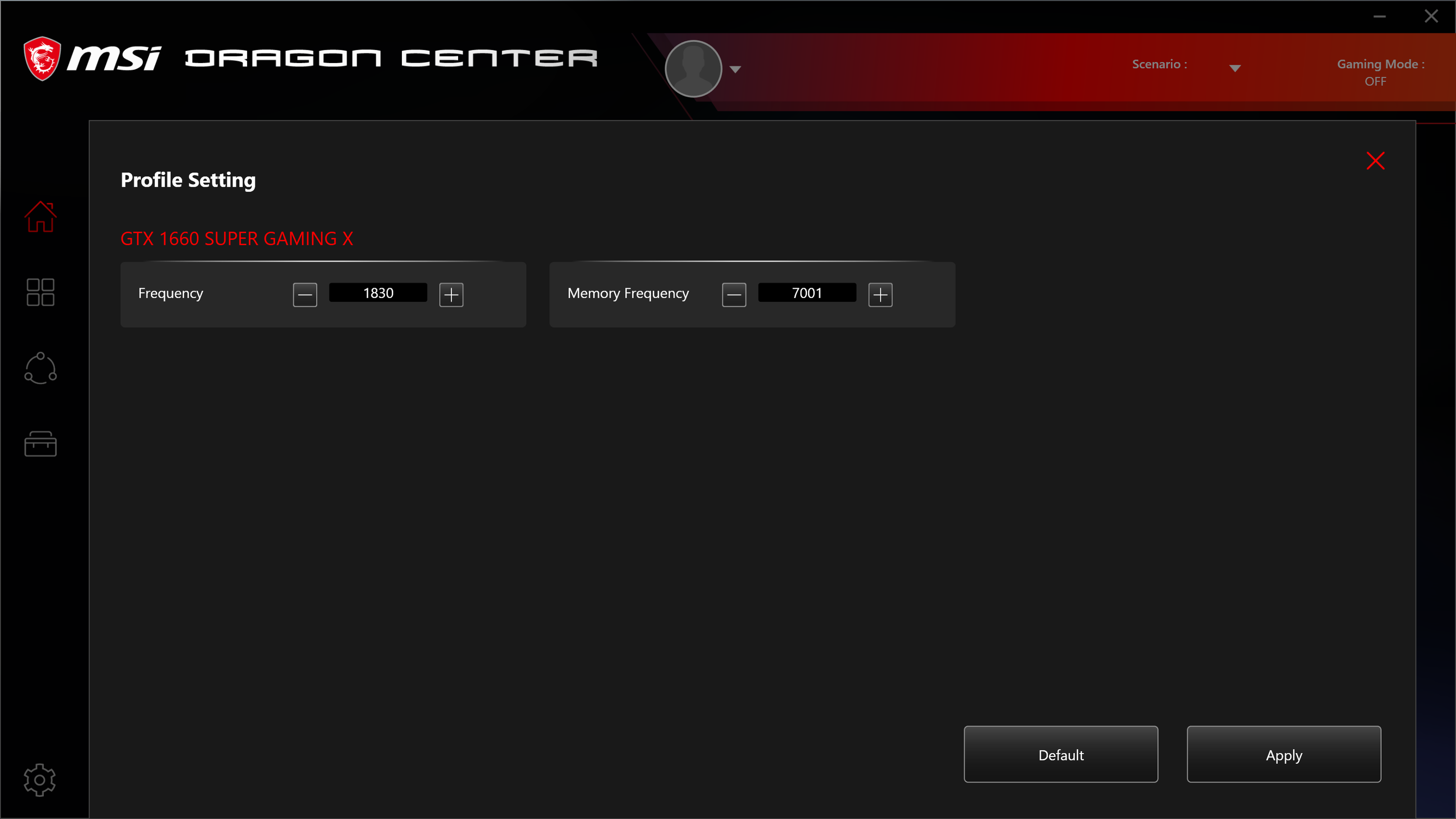

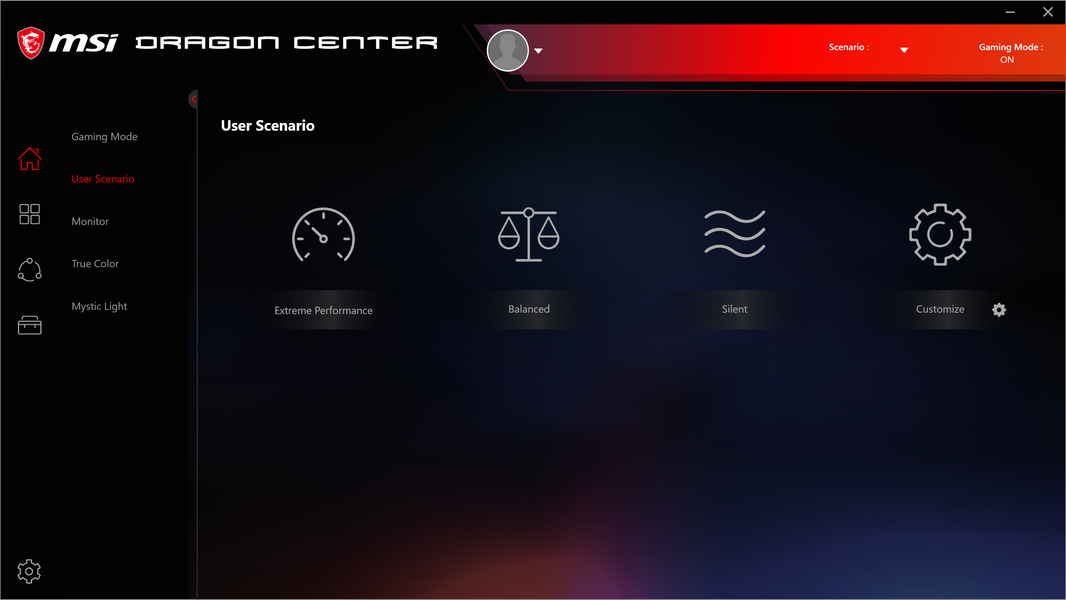

Штатная частота работы ядра в режиме Extreme Performance повышена относительно частот у карты Nvidia Founders Edition в среднем на 5,4%. Частоты в режиме Balanced (Gaming Mode) равны референсным значениям, а частоты в режиме Silent Mode снижены еще на 15 МГц. Поскольку у Nvidia сейчас много ускорителей с весьма близкой производительностью, компания через драйверы тщательно выверяет допустимые пределы разгона, не позволяя ускорителям выходить за пределы заданного TDP и оказываться быстрее «соседней» карты. Поэтому даже если производитель конкретной карты рапортует о прилично повышенной Boost-частоте, не факт, что она будет регулярно достигаться в 3D-режиме.

Ручное регулирование частот обеспечивается с помощью широко известной утилиты MSI Afterburner, которую можно скачать с сайта производителя или найти на множестве ресурсов. Мы давно используем эту программу для мониторинга состояния карт. Также для управления работой карты можно использовать и фирменную утилиту Dragon Center:

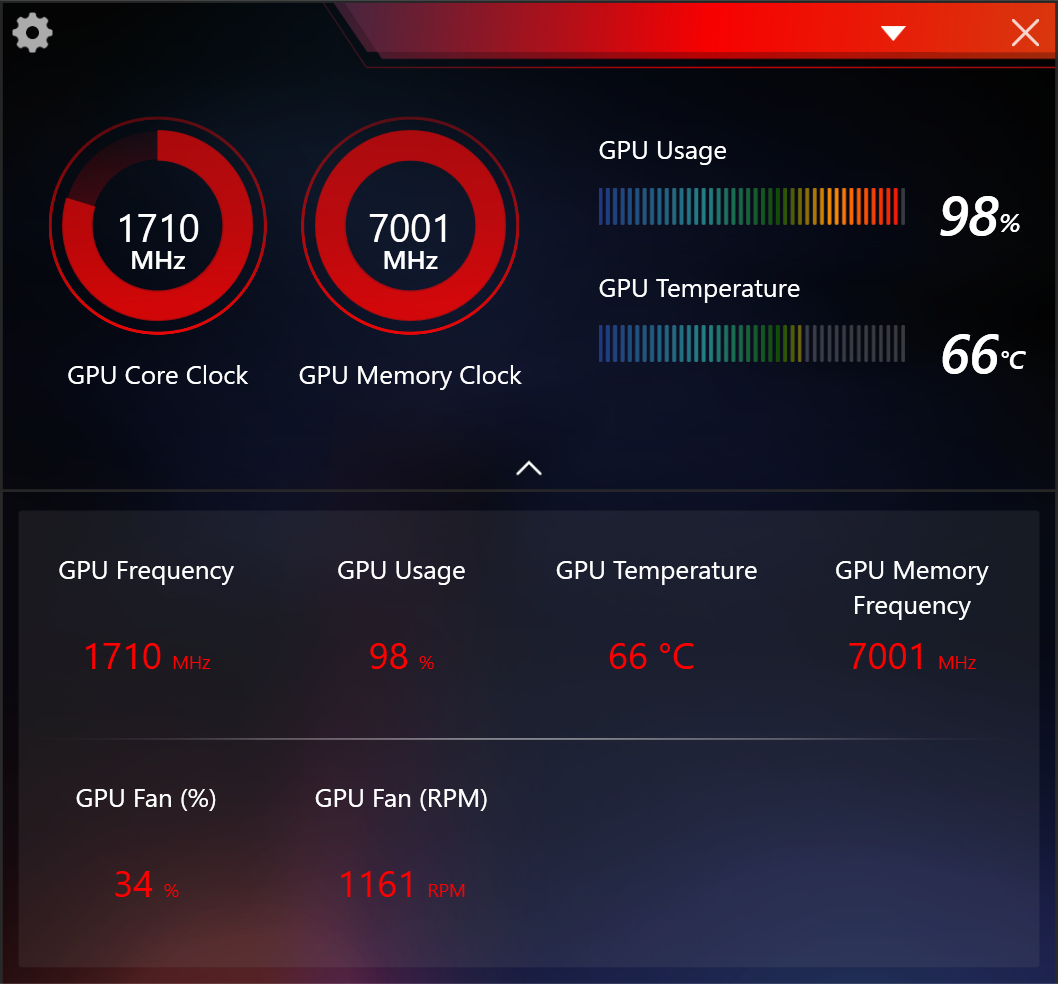

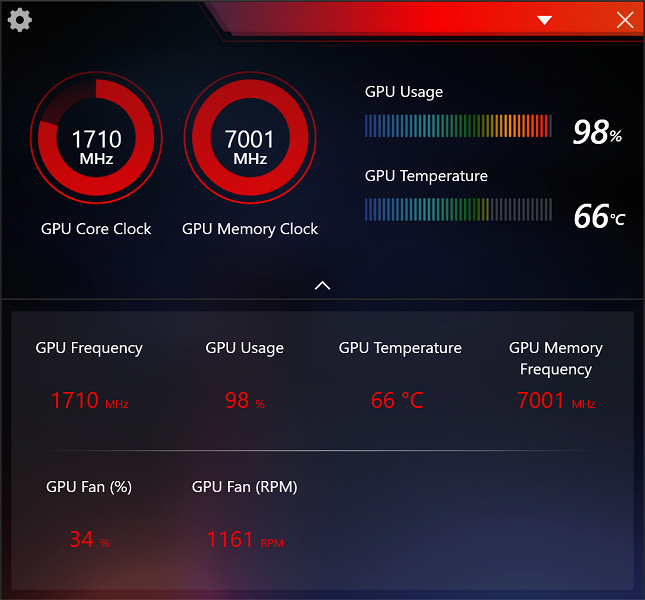

Она позволяет вывести окно мониторинга состояния карты

и управлять частотами работы вручную.

Я воспользовался автоматическим разгоном (на основе NV Scanner), который лишь чуть повысил частоту (+1,5% к Extreme Mode). А вручную я сумел получить разгон до 2025 МГц по ядру. Эти результаты будут также приведены на диаграммах.

Нагрев и охлаждение

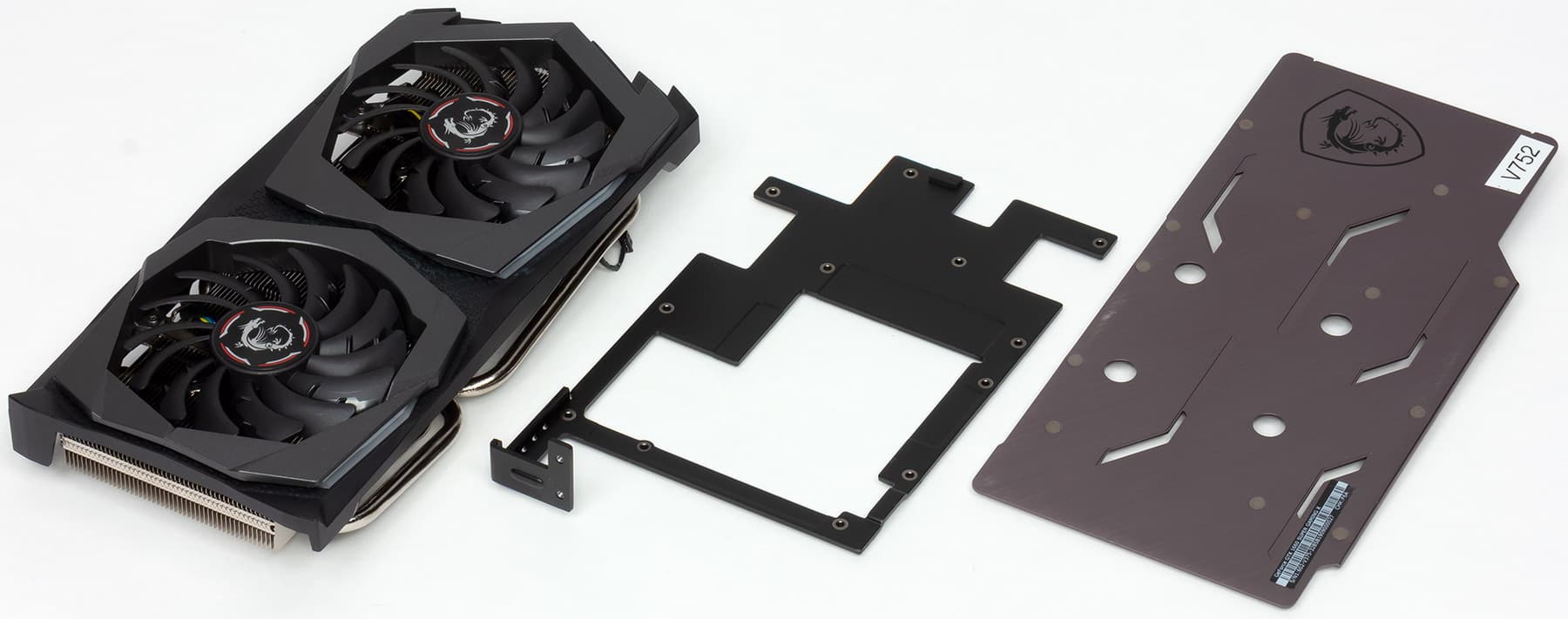

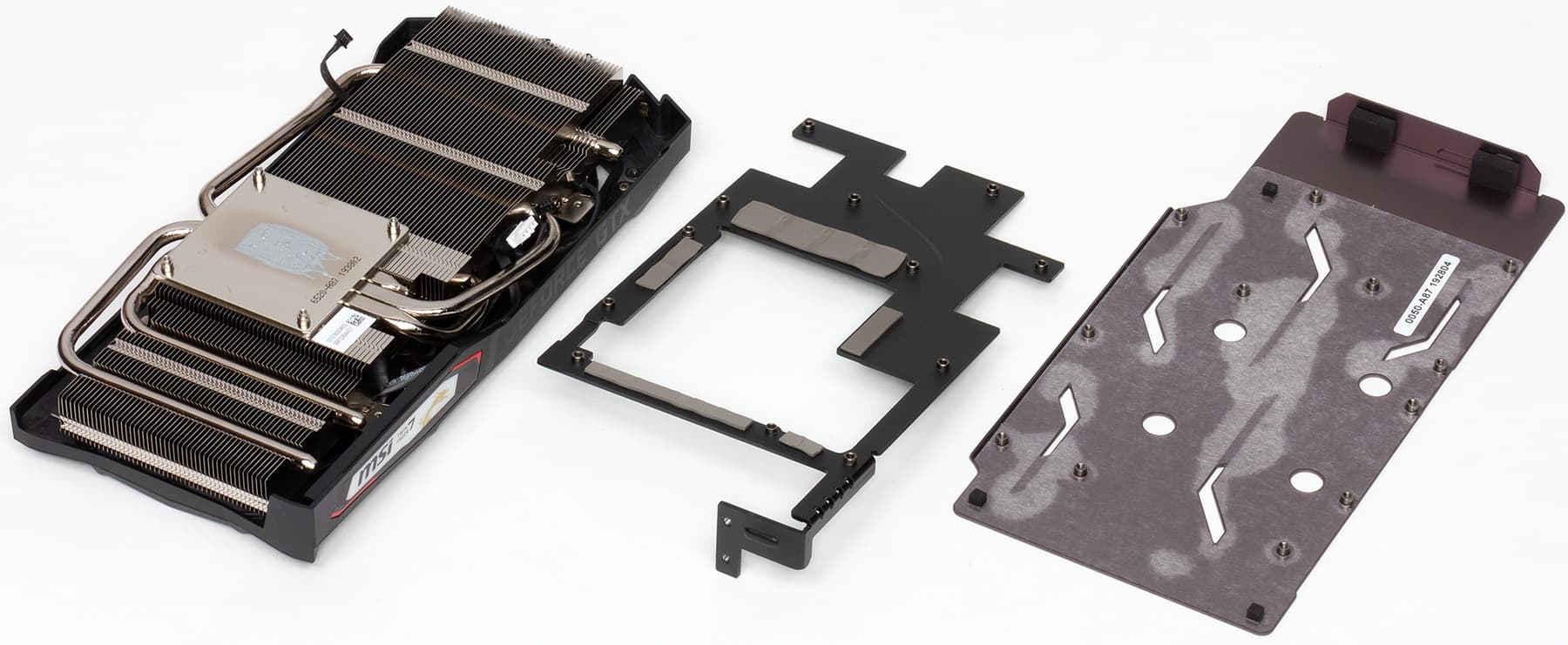

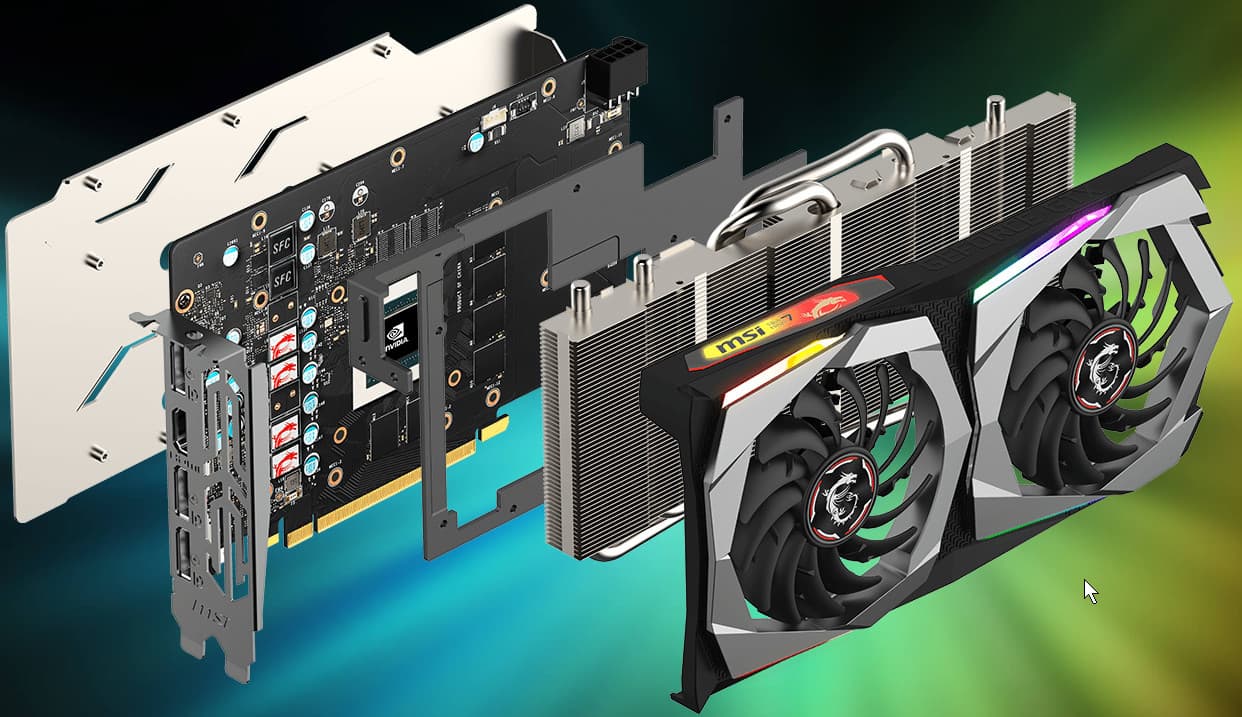

Система охлаждения является, наверно, главной «фишкой» этой видеокарты. Массивный никелированный радиатор с тепловыми трубками призван охлаждать только GPU, а к микросхемам памяти и силовым преобразователям прижимается отдельная пластина.

Двухсекционный радиатор пронизывают тепловые трубки, это гарантия равномерного распределения тепла по волнистым ребрам (такая форма, по заверению производителя, должна обеспечить минимизацию шума при отличном проникновении воздуха). Также технология AirFlow Control предусматривает наличие этаких выемок на крайних ребрах, чтобы воздуху было легче попадать к тепловым трубкам.

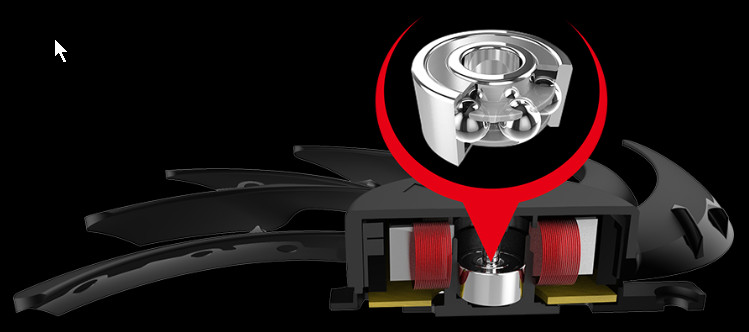

Поверх радиатора установлен кожух с двумя вентиляторами диаметром 90 мм. Этот комплект радиатора и вентиляторов имеет название Twin-Frozr. Оба вентилятора — типа Torx 3.0, со специальной формой лопастей и с двурядными подшипниками, гарантирующими продолжительный срок эксплуатации без увеличения шума.

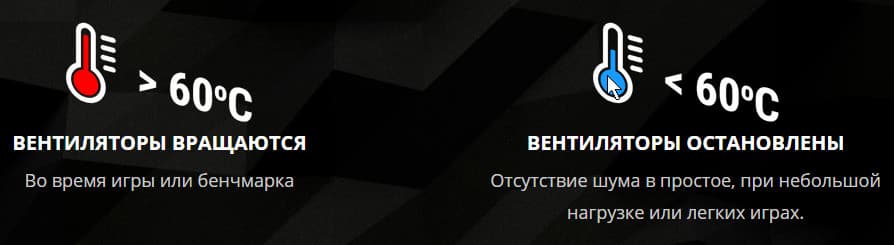

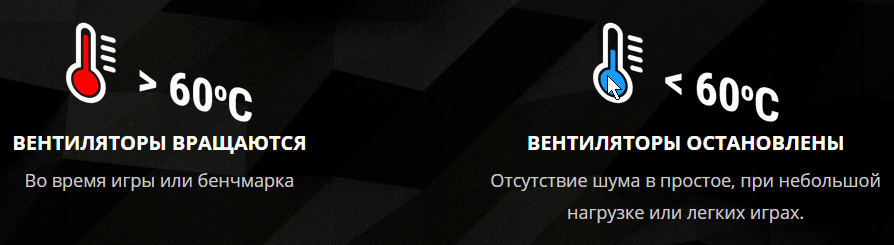

По мере снижения температуры GPU кулер осуществляет остановку вентиляторов: если температура выше 60 градусов, то они работают, а при температуре ядра ниже 60 градусов оба вентилятора останавливаются и СО становится бесшумной.

При включении ПК вентиляторы на карте MSI вращаются на малых оборотах и останавливаются при загрузке драйверов видеокарты. Это хорошо видно в начальном видеоролике.

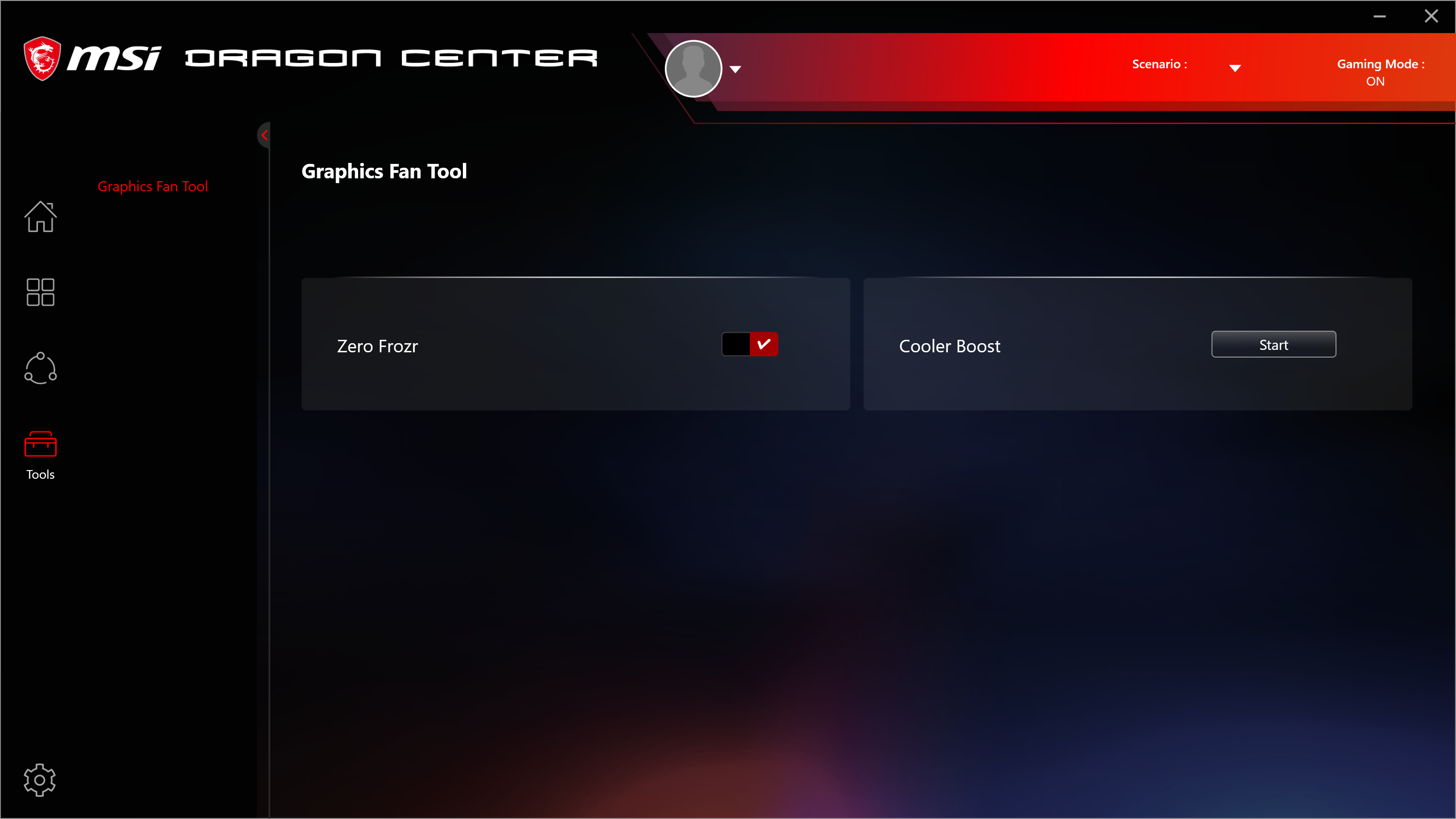

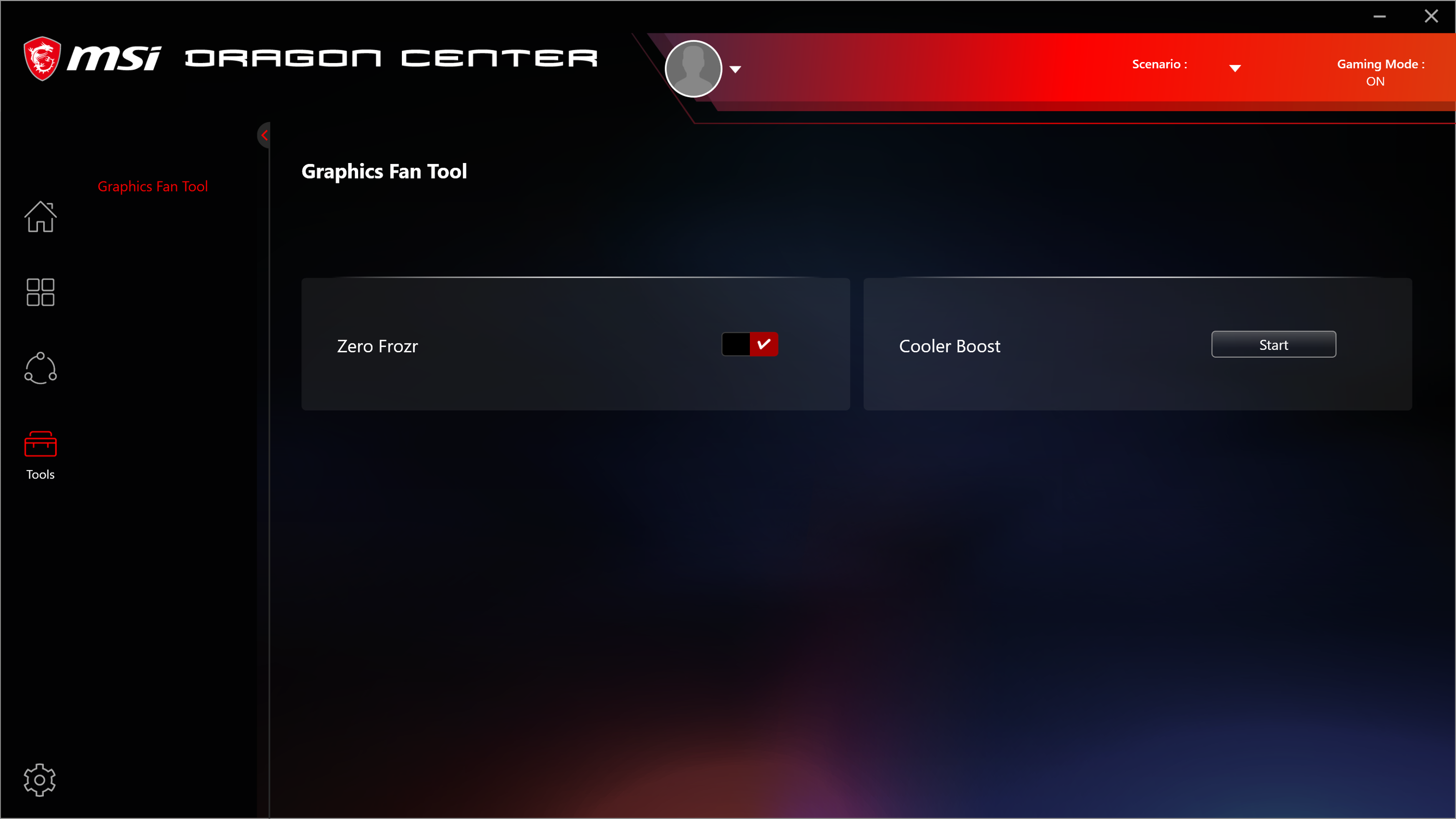

При надобности эту опцию можно отключить через тот же Dragon Center.

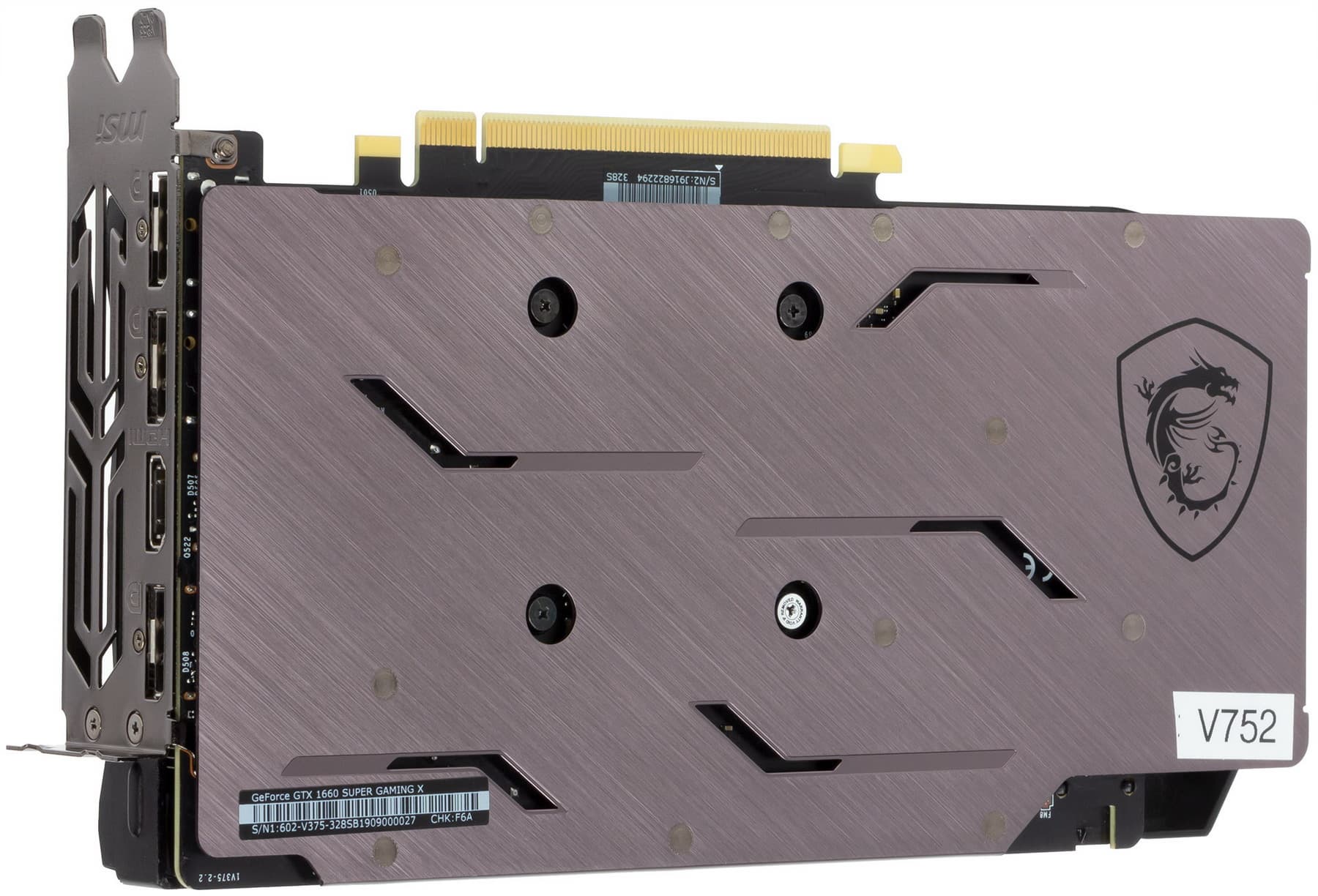

На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

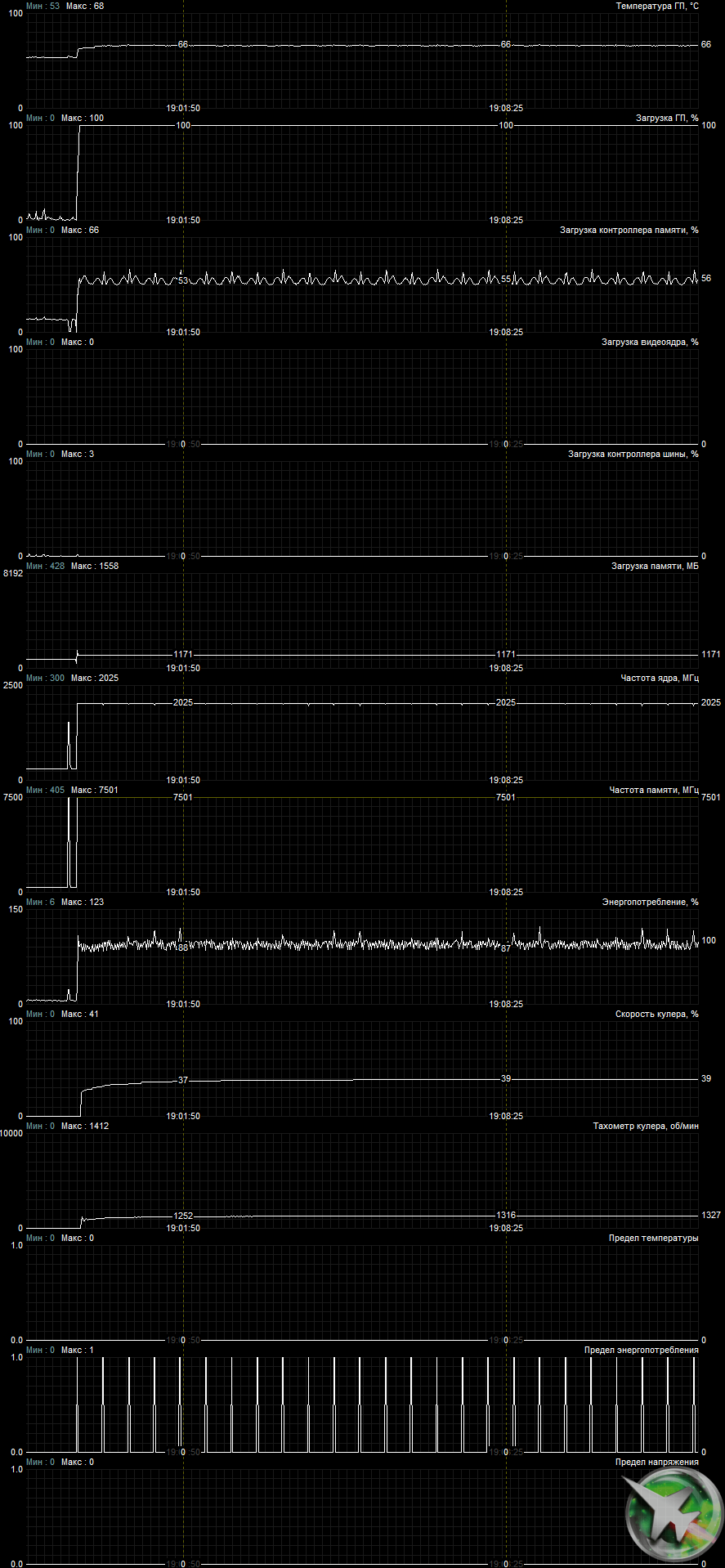

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градусов, что является хорошим результатом для видеокарты такого уровня.

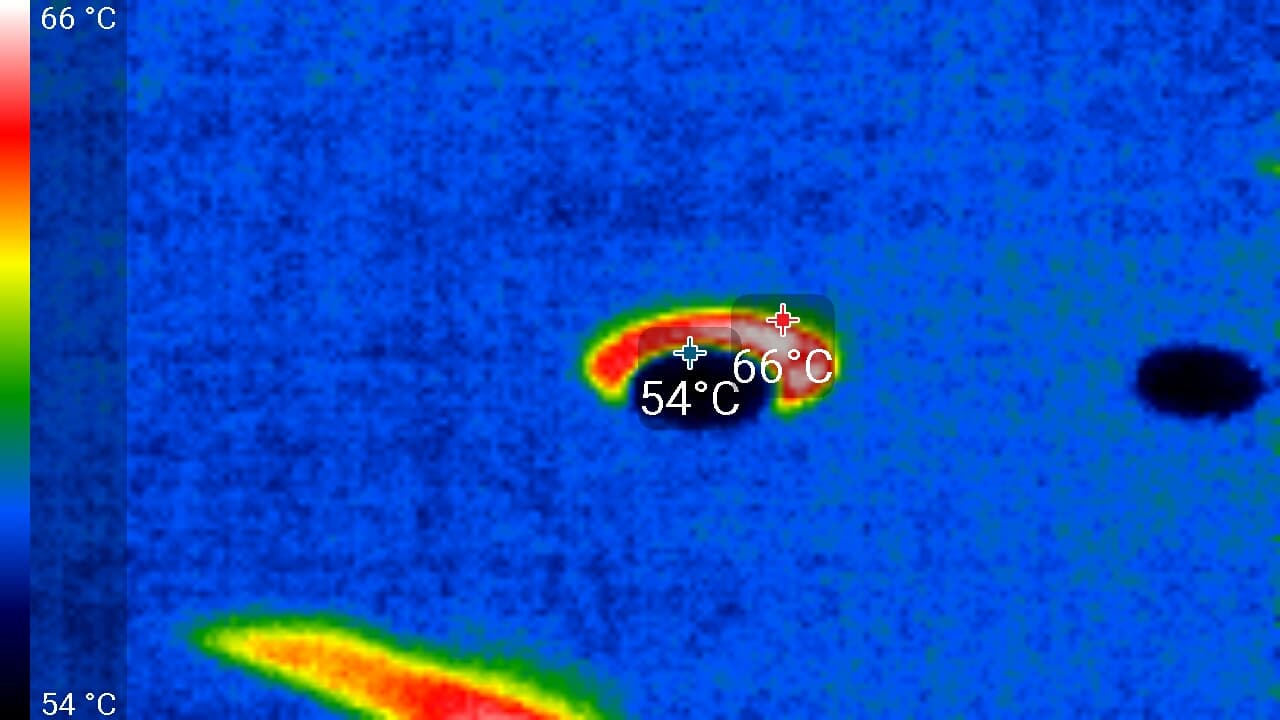

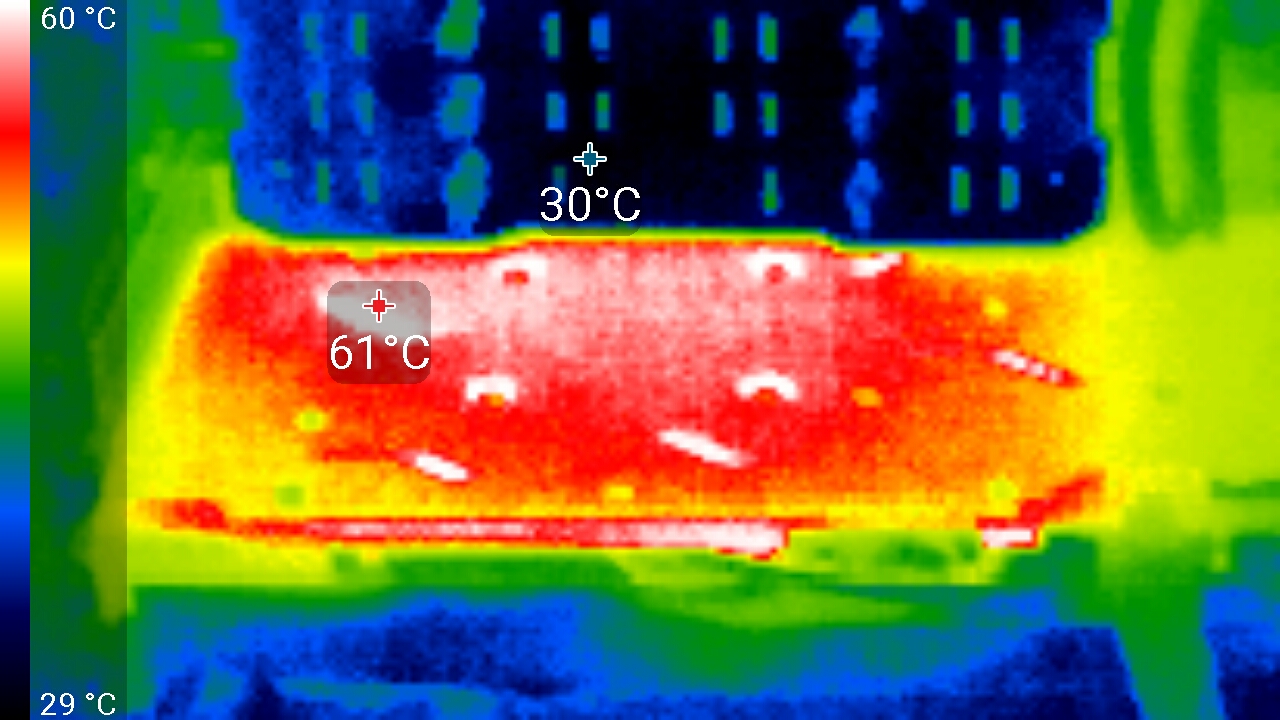

Максимальный нагрев — край платы и центральный участок PCB около GPU и силовых преобразователей.

При упомянутом выше ручном разгоне параметры нагрева и шума особо не менялись. Ограничение по TDP не позволило разогнать карту еще сильнее.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

  • менее 20 дБА: условно бесшумно
  • от 20 до 25 дБА: очень тихо
  • от 25 до 30 дБА: тихо
  • от 30 до 35 дБА: отчетливо слышно
  • от 35 до 40 дБА: громко, но терпимо
  • выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 43 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D температура достигала 66 °C. Вентиляторы при этом раскручивались до 1150 оборотов в минуту, шум вырастал до 22,3 дБА, это очень тихо.

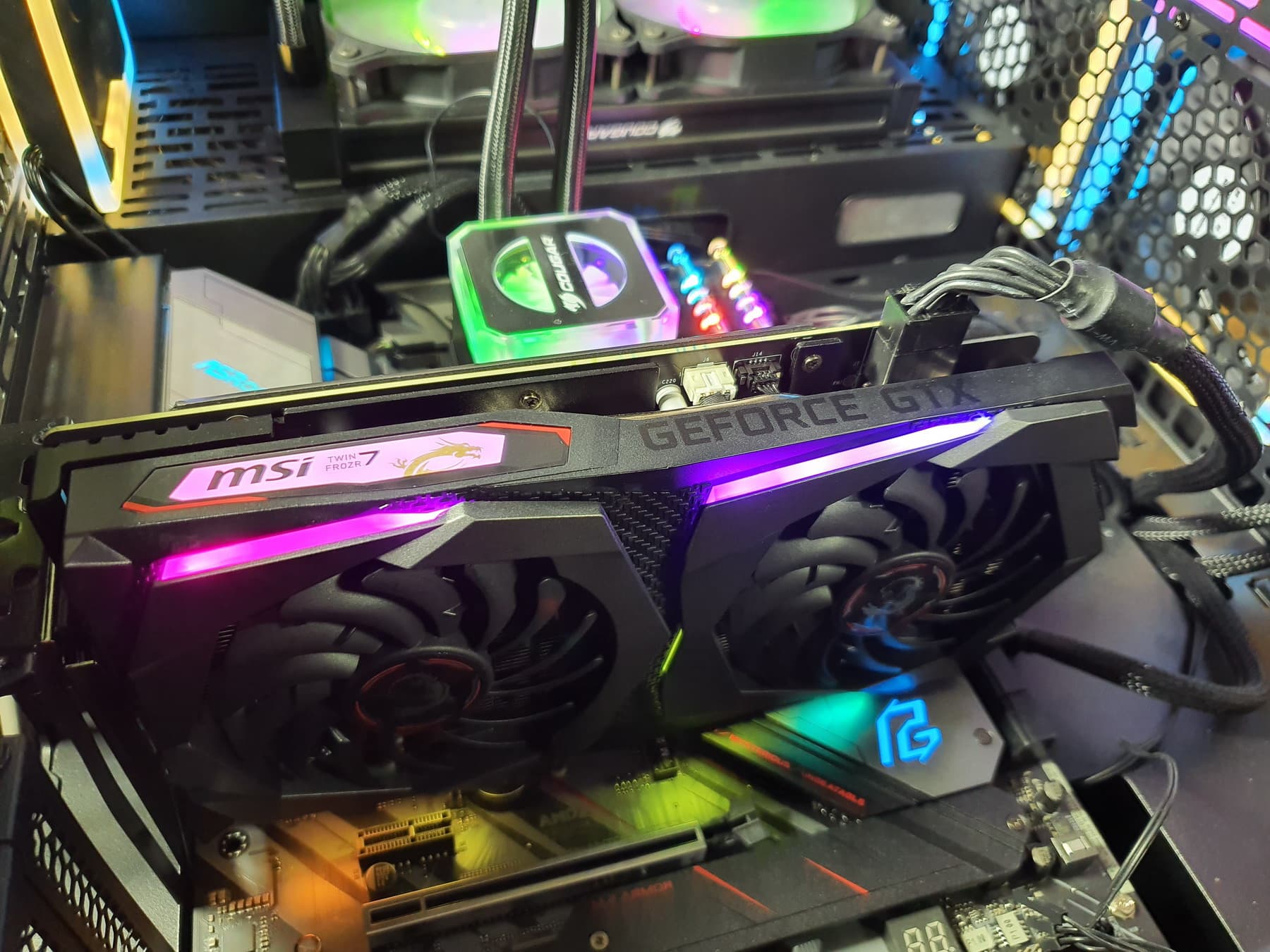

Подсветка

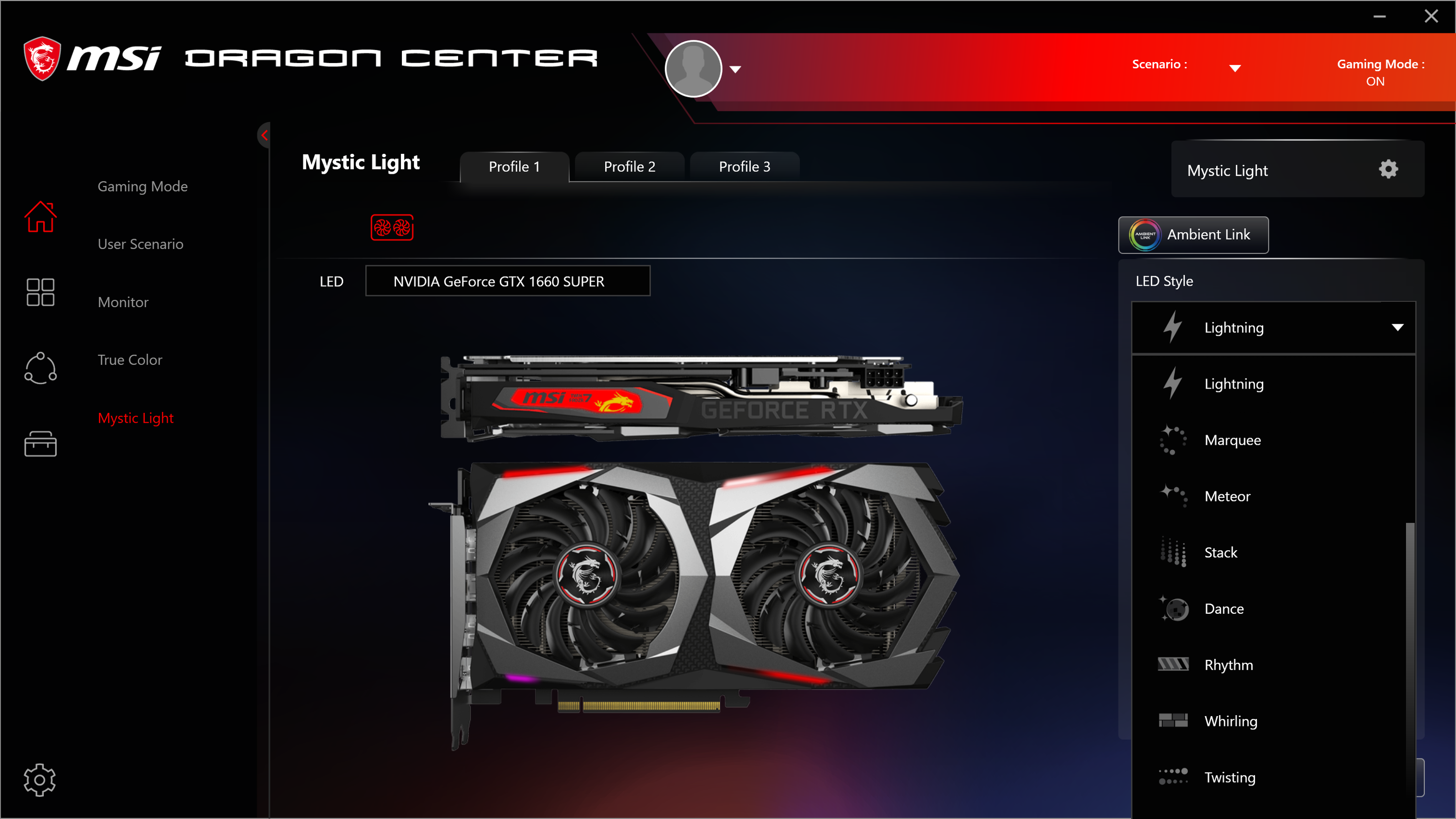

Фирменная утилита MSI Mystic Light (входящая в Dragon Center) управляет подсветкой.

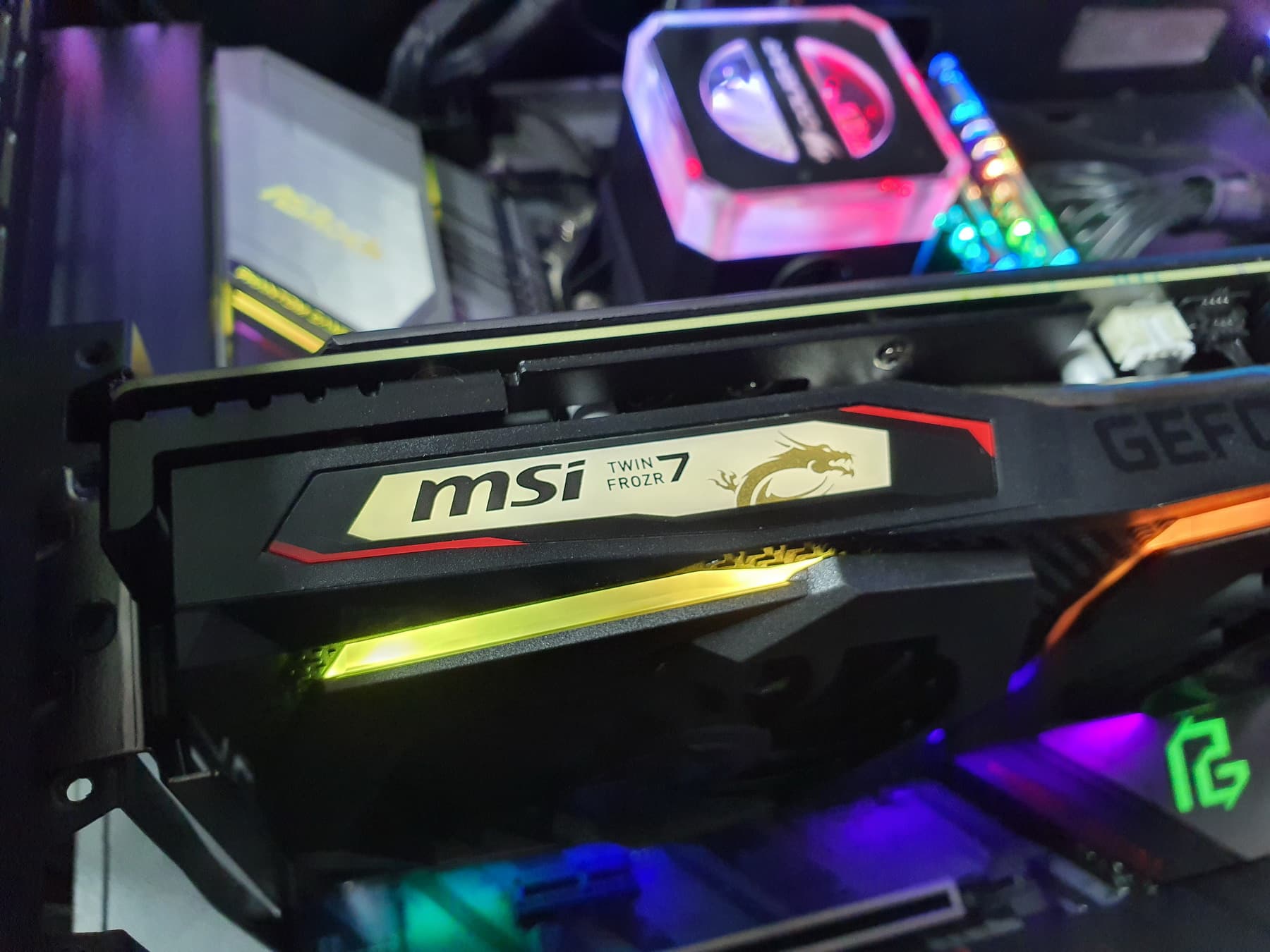

Подсветка очень красивая, причем в большей части именно на торцевой части платы, так что она будет видна при стандартной установке карты в корпус, без райзера.

Есть только один маленький минус: нет режима дискотеки :) А жаль, потому что у ряда материнских плат такой режим имеется, и можно было бы заставить весь системный блок синхронно светиться под музыку.

Тем не менее, вариантов подсветки много. А те, кого подсветка раздражает в принципе, могут выключить ее через ту же самую утилиту.

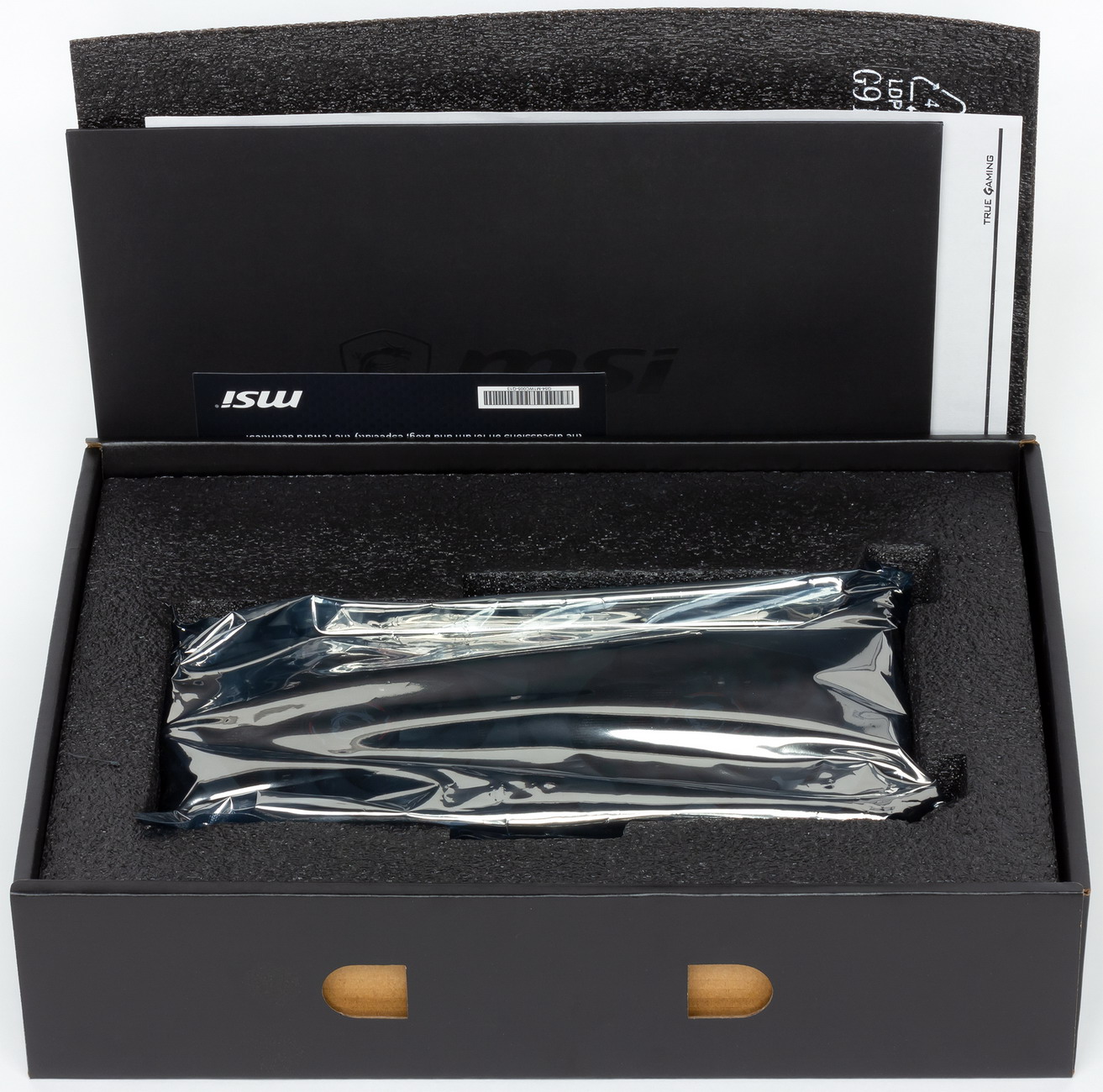

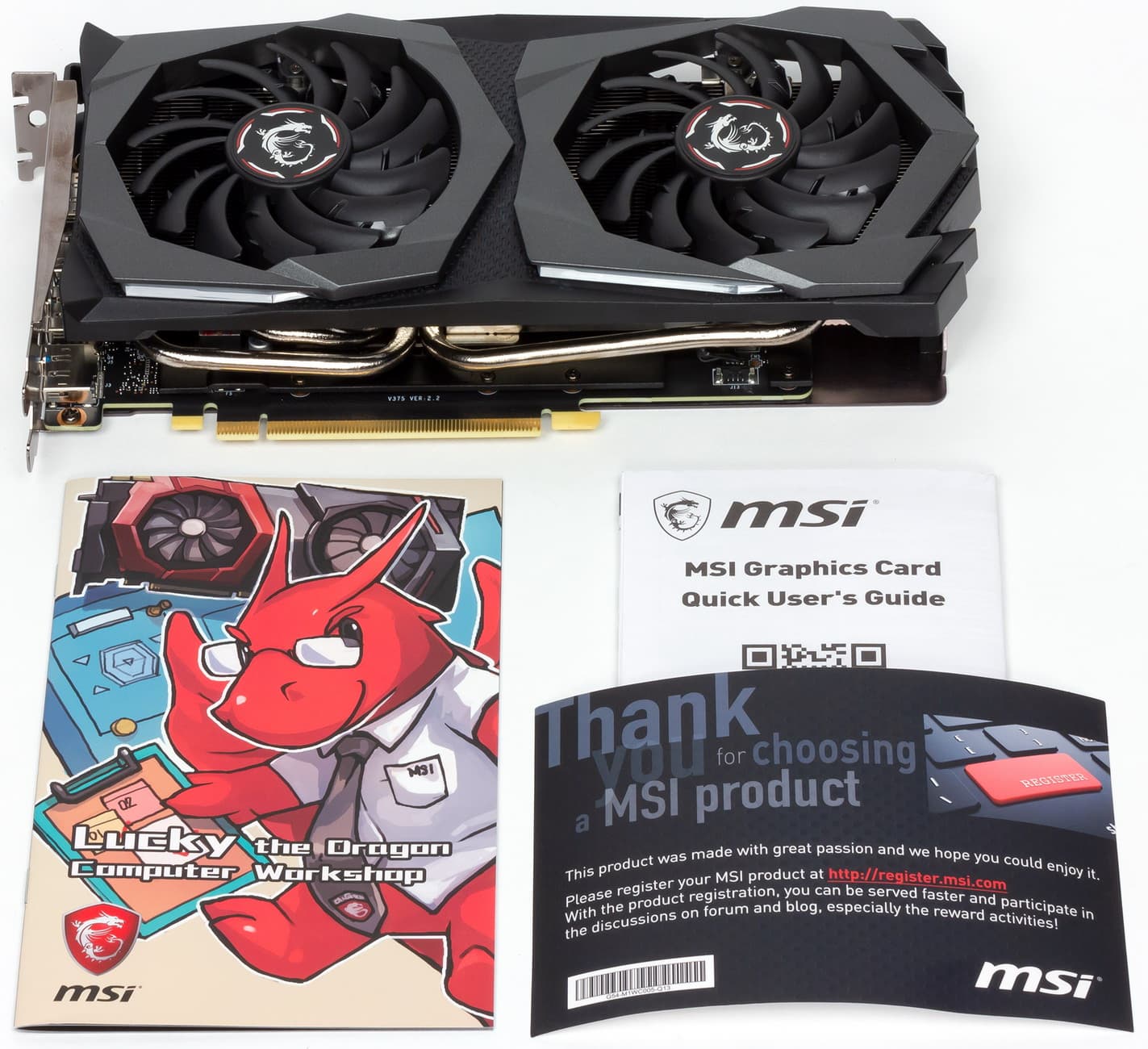

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс всякие проспекты и регистрационную карту (для получения расширенной гарантии).

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках. Кроме тестов на штатных частотах работы мы привели результаты тестирования на повышенных частотах (+3%), полученных с помощью автоматического OC Scanner.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Battlefield V (EA Digital Illusions CE/Electronic Arts)
  • Far Cry 5 (Ubisoft/Ubisoft)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Strange Brigade (Rebellion Developments/Rebellion Developments)

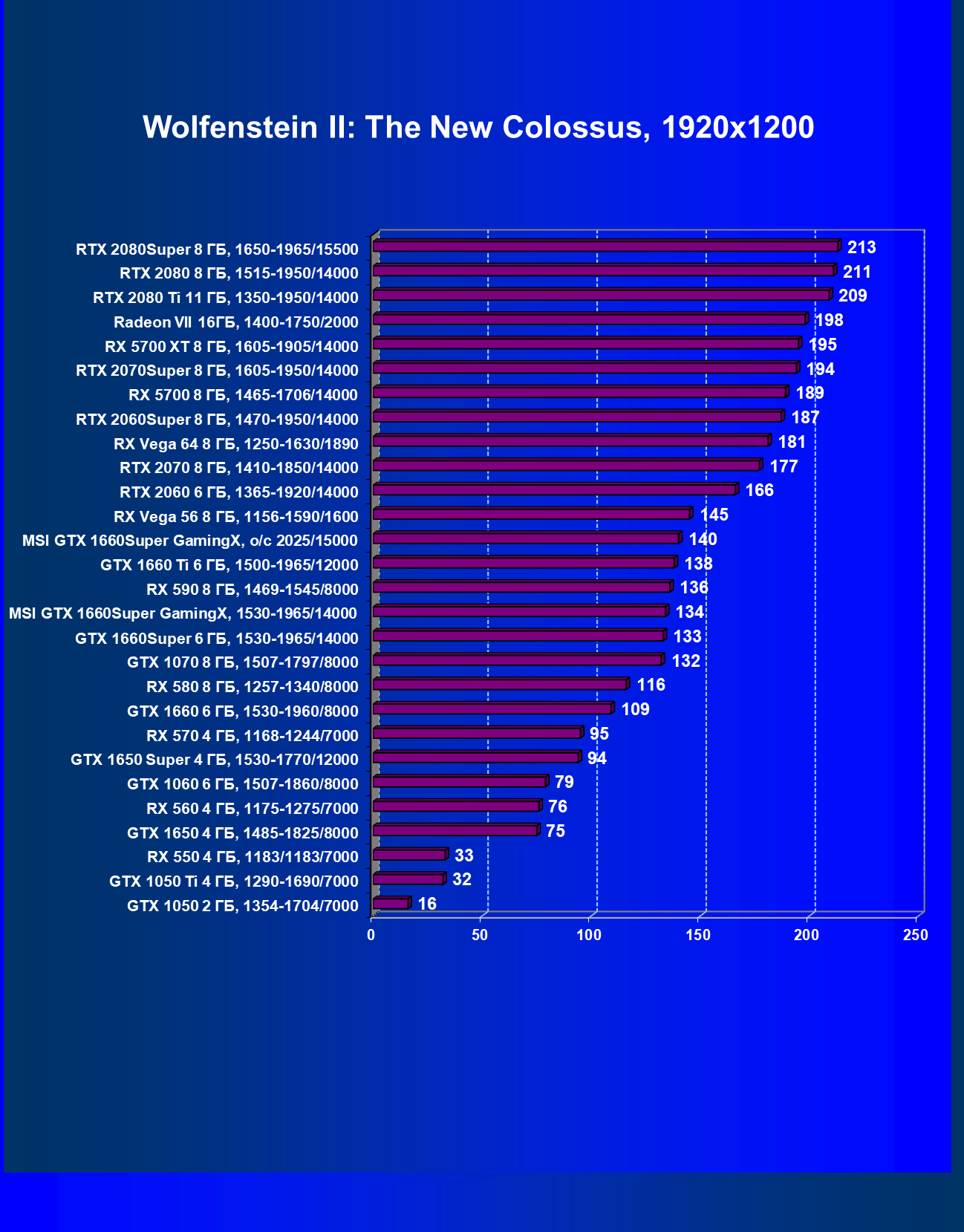

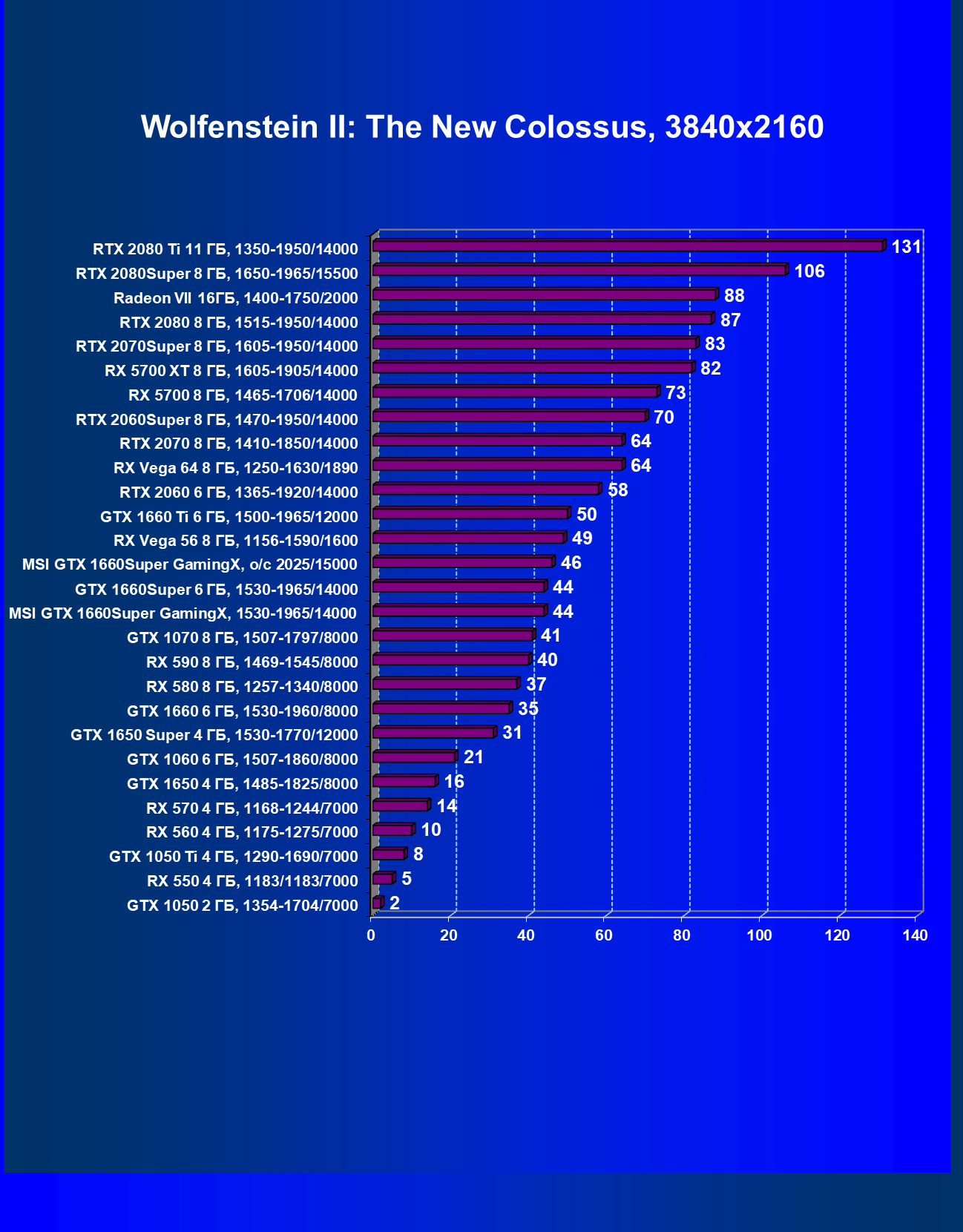

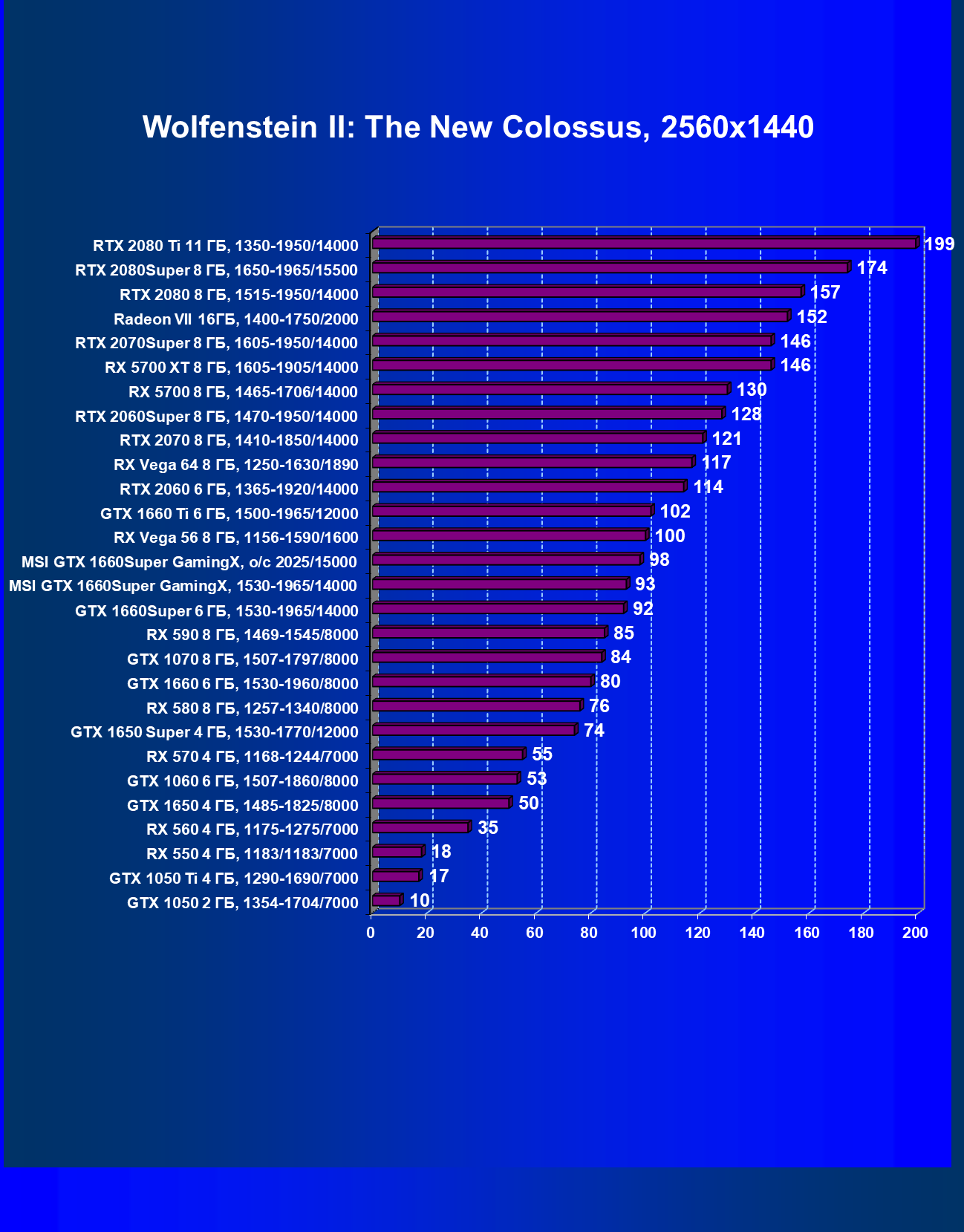

Wolfenstein II: The New Colossus

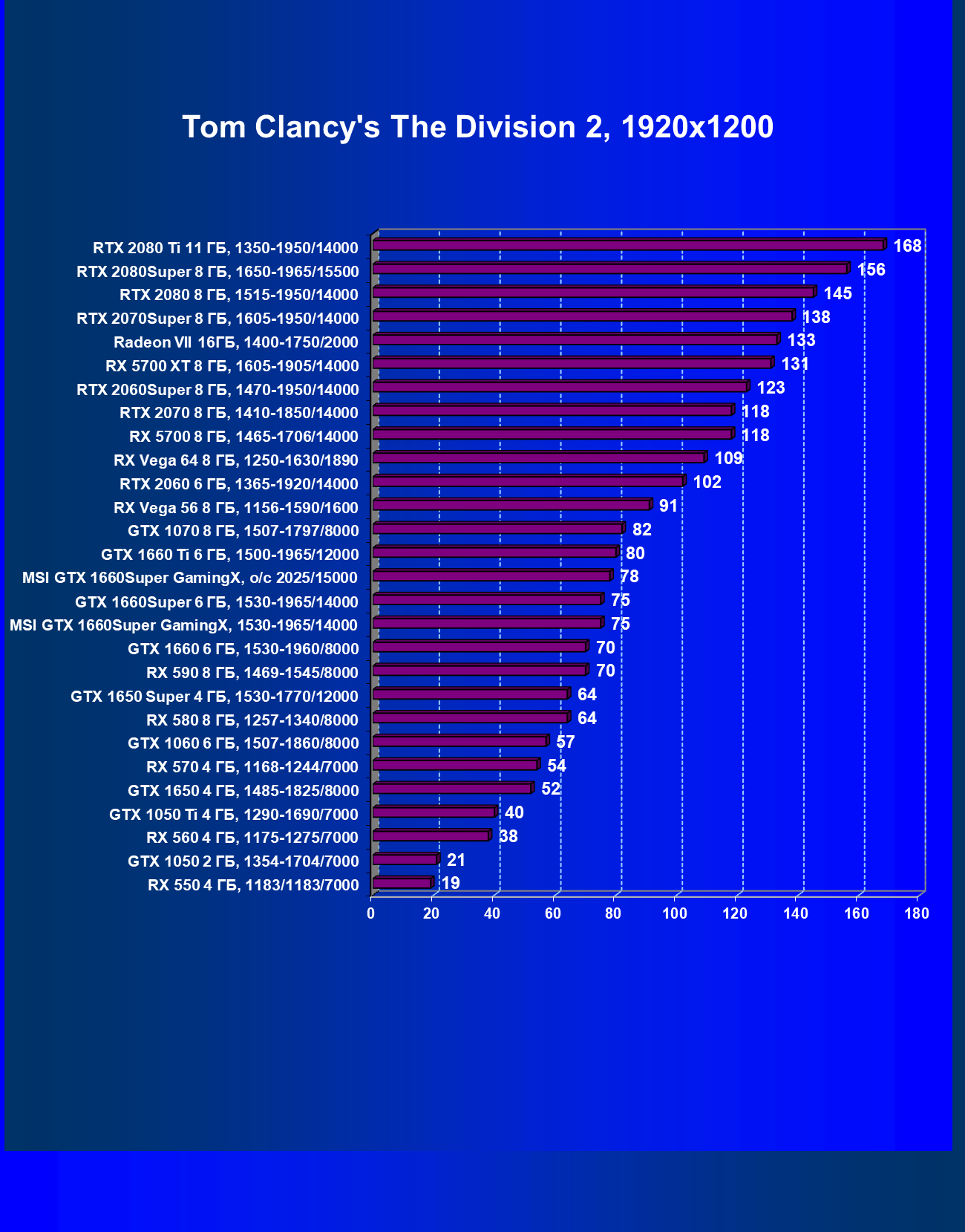

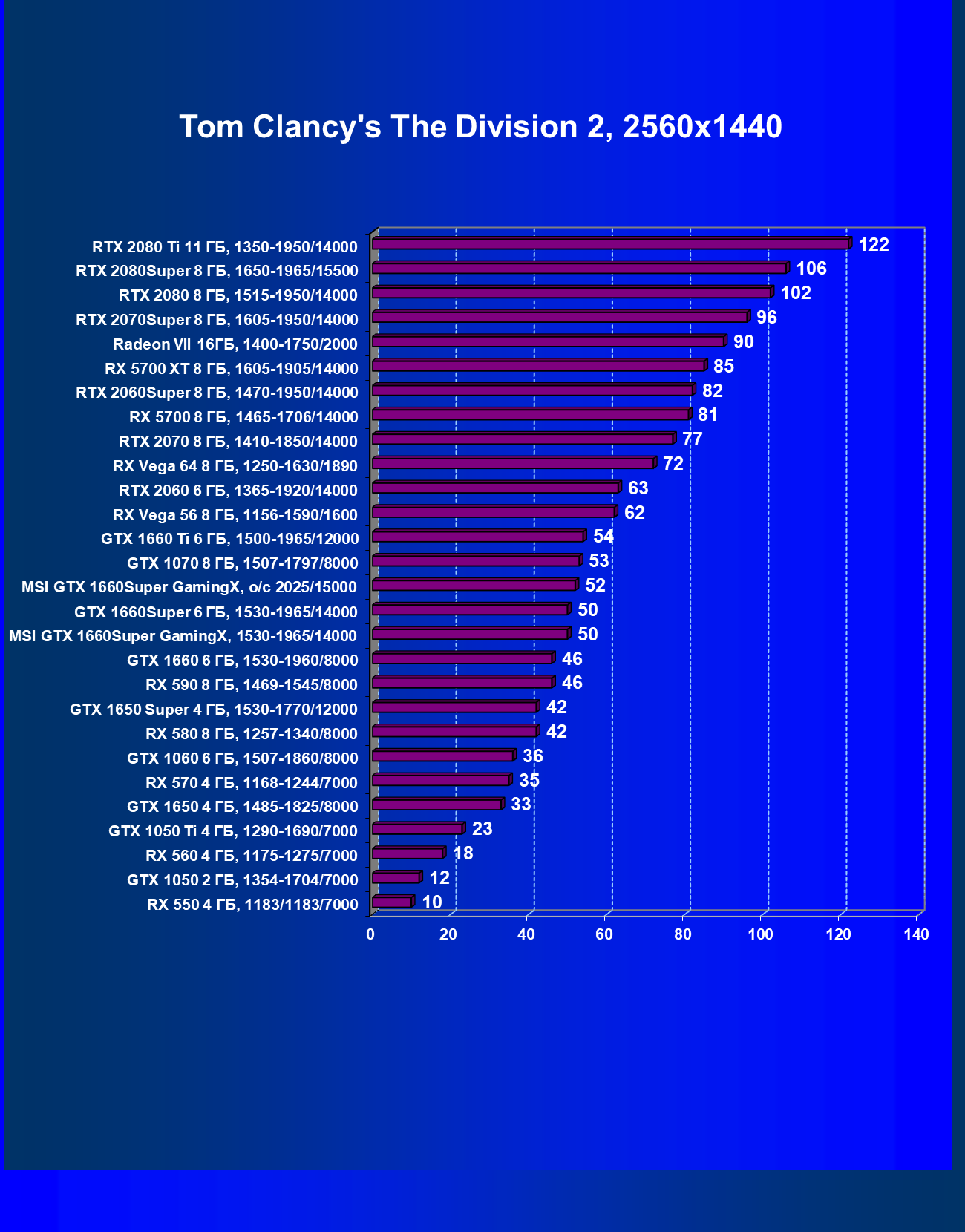

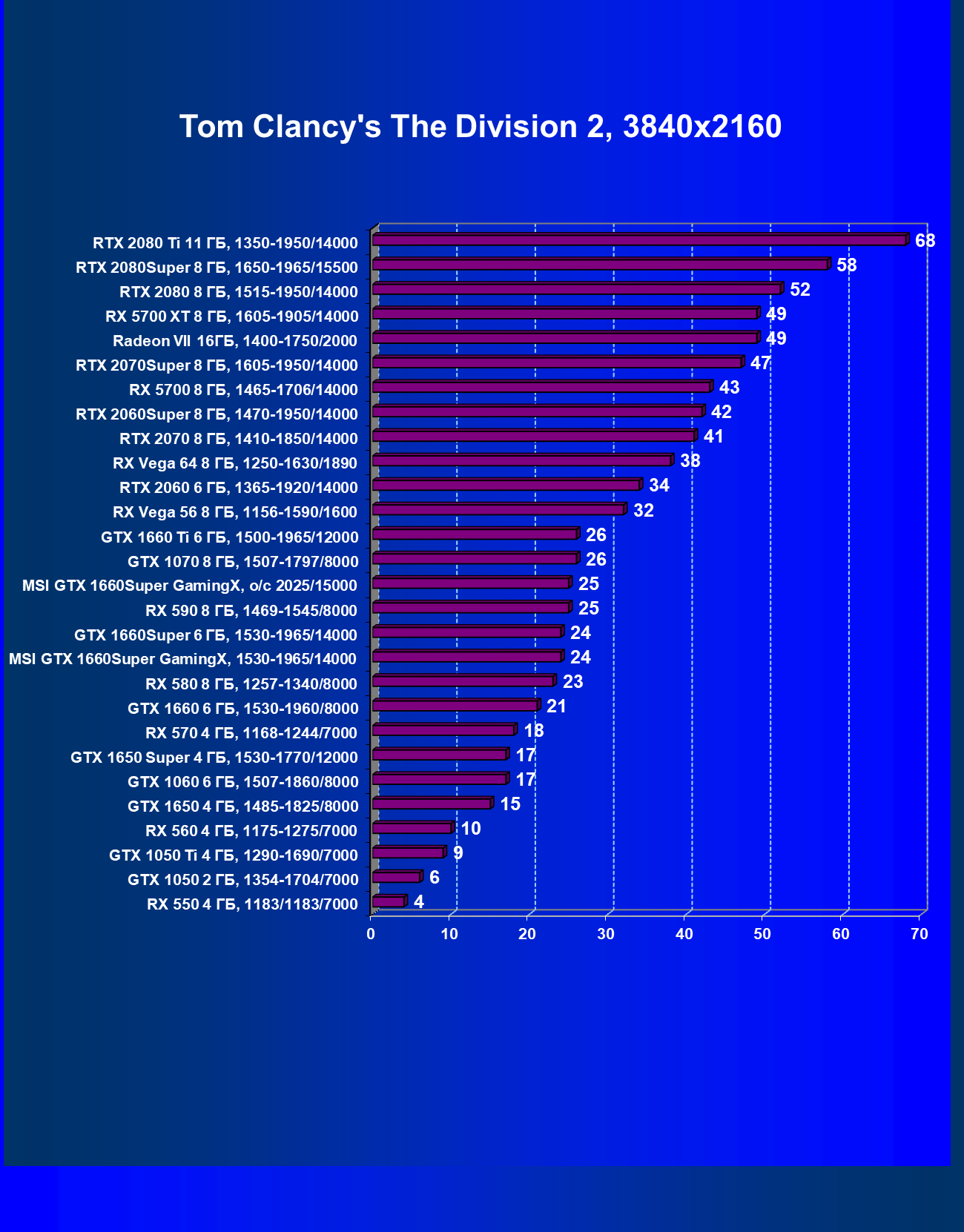

Tom Clancy’s The Division 2

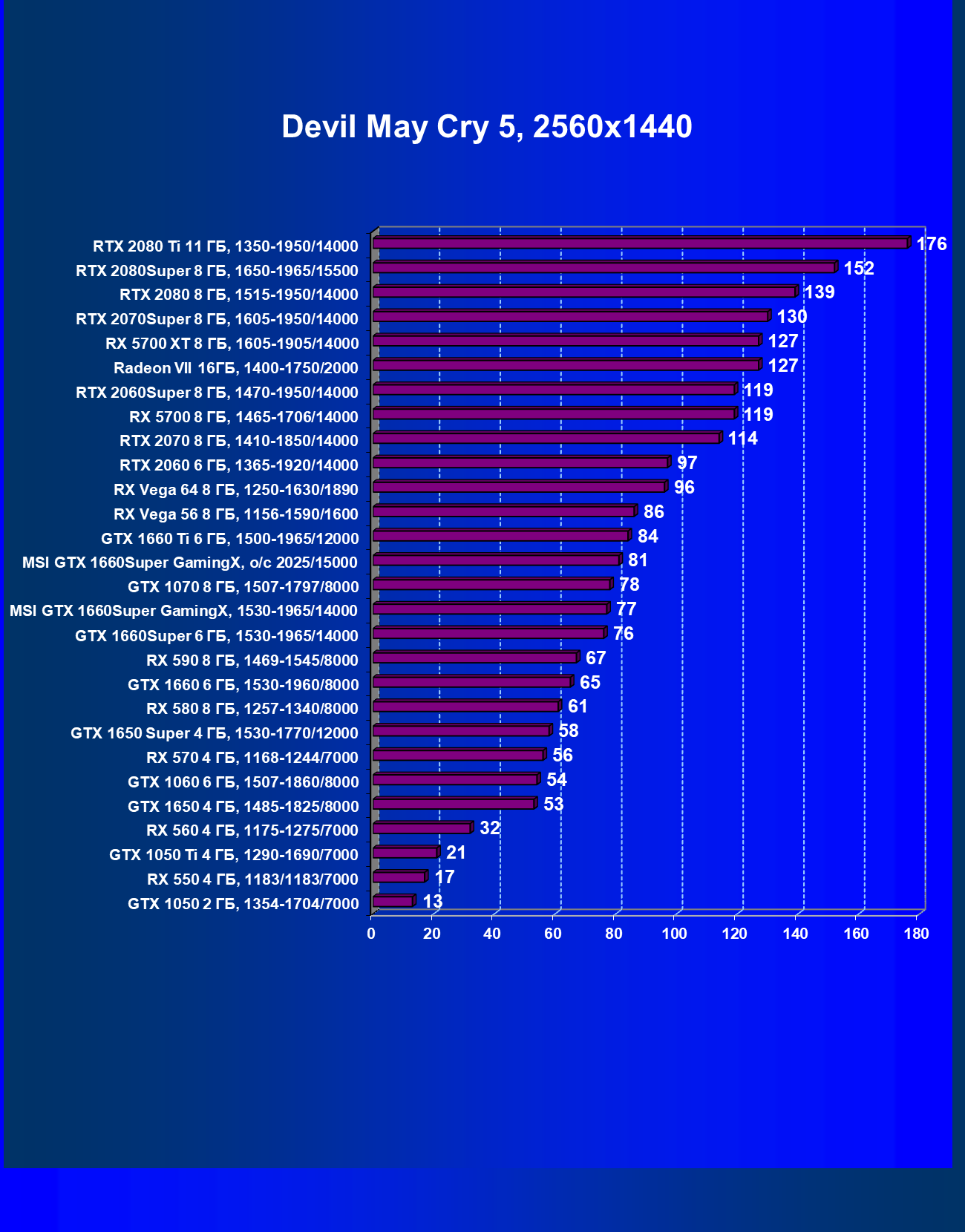

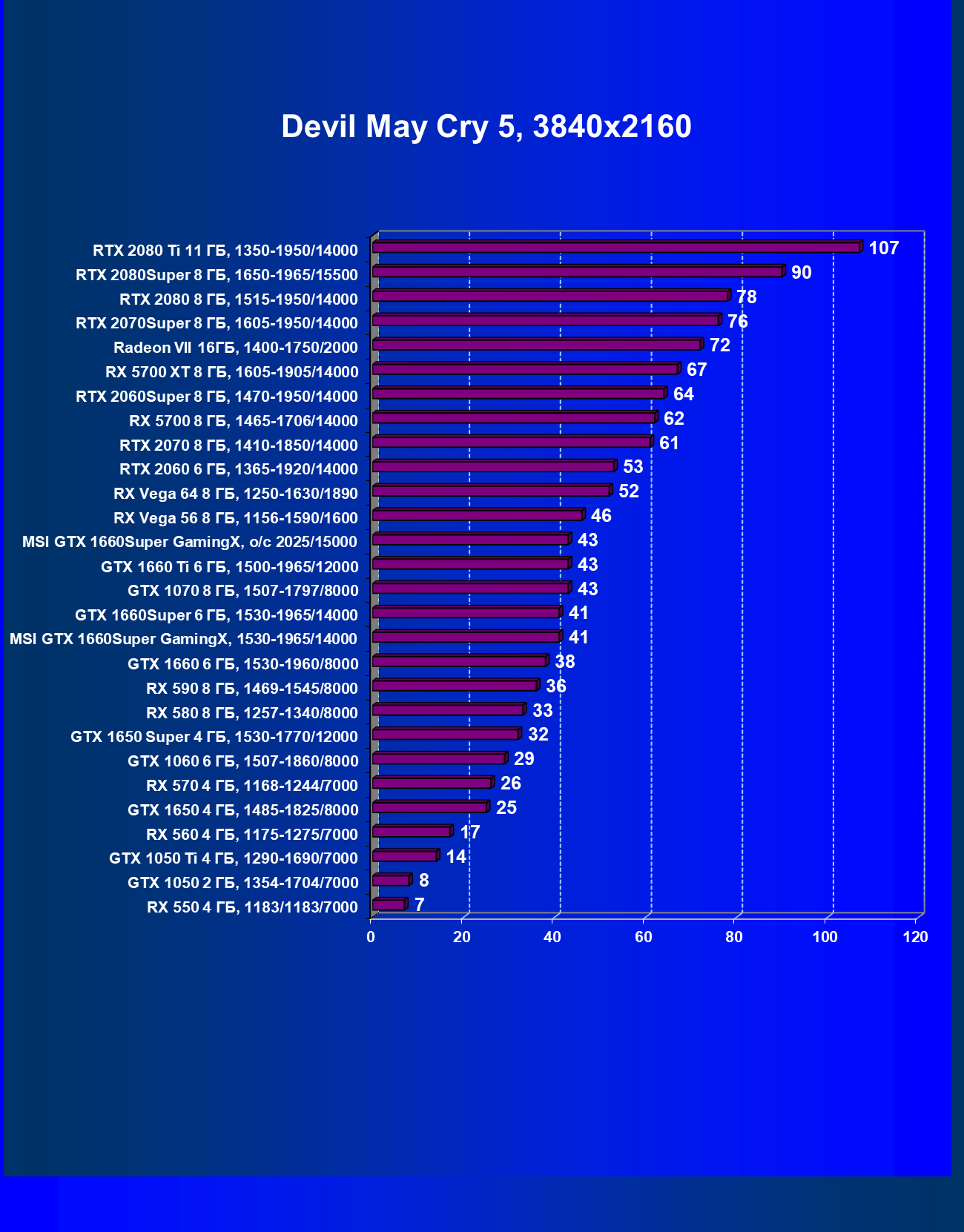

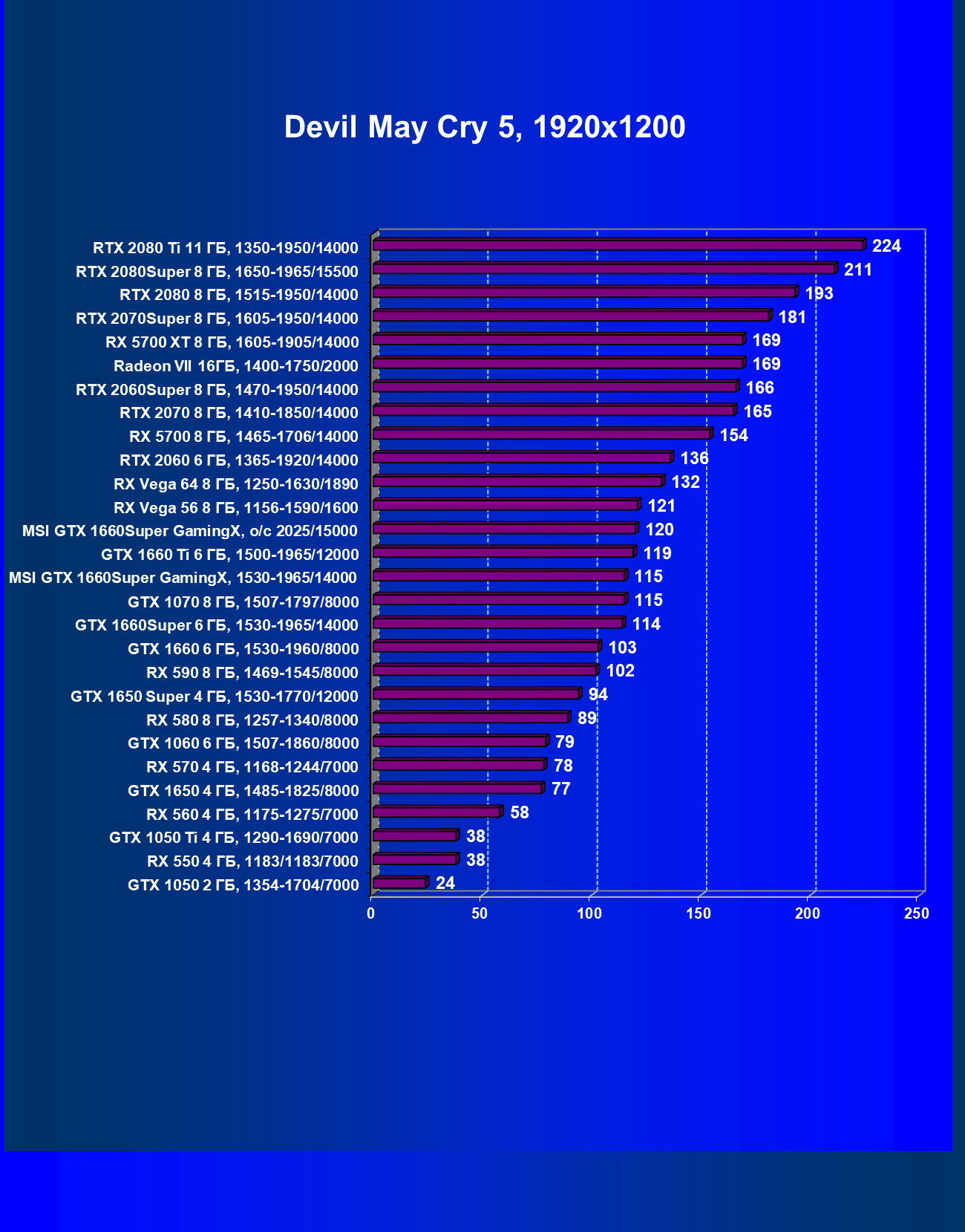

Devil May Cry 5

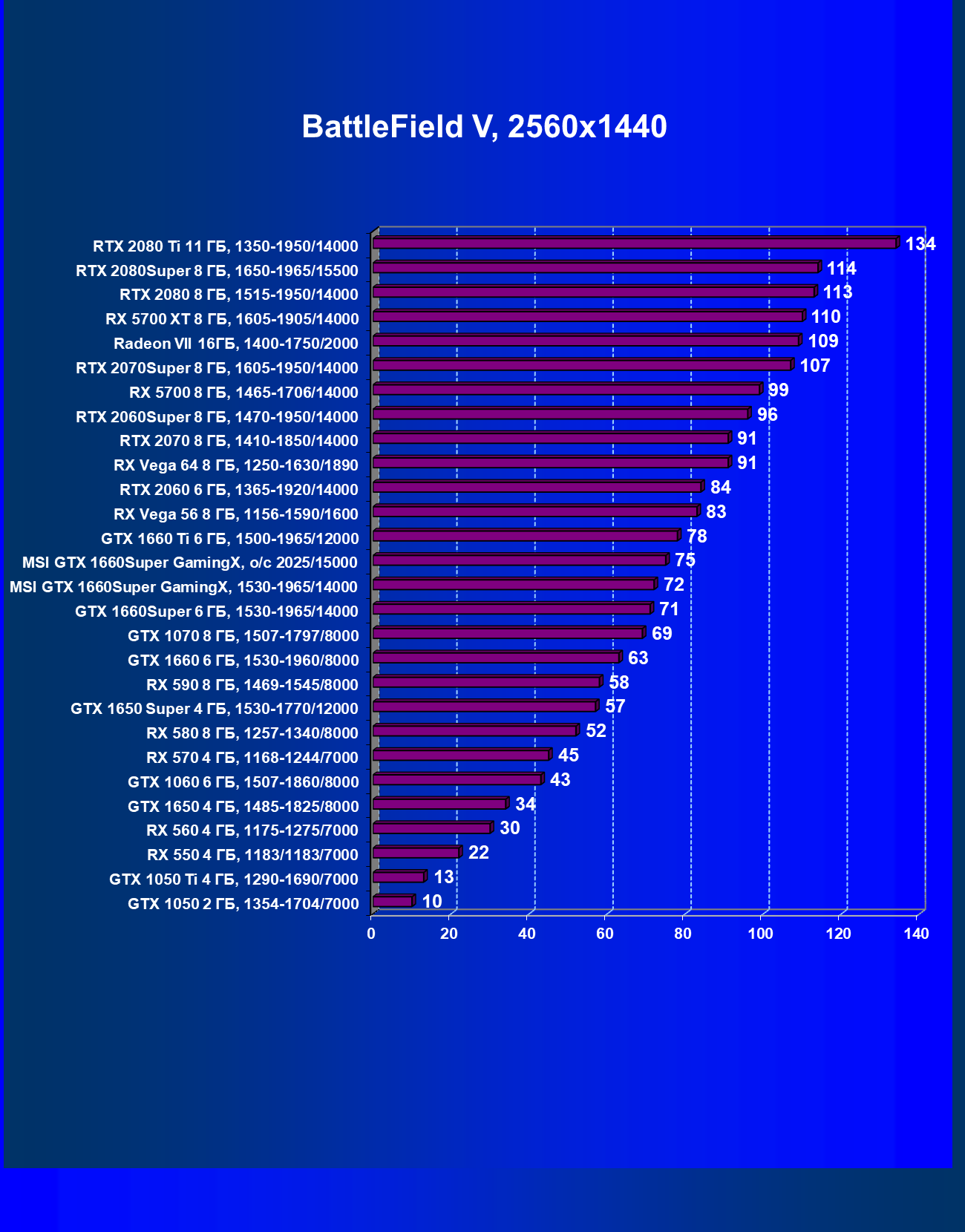

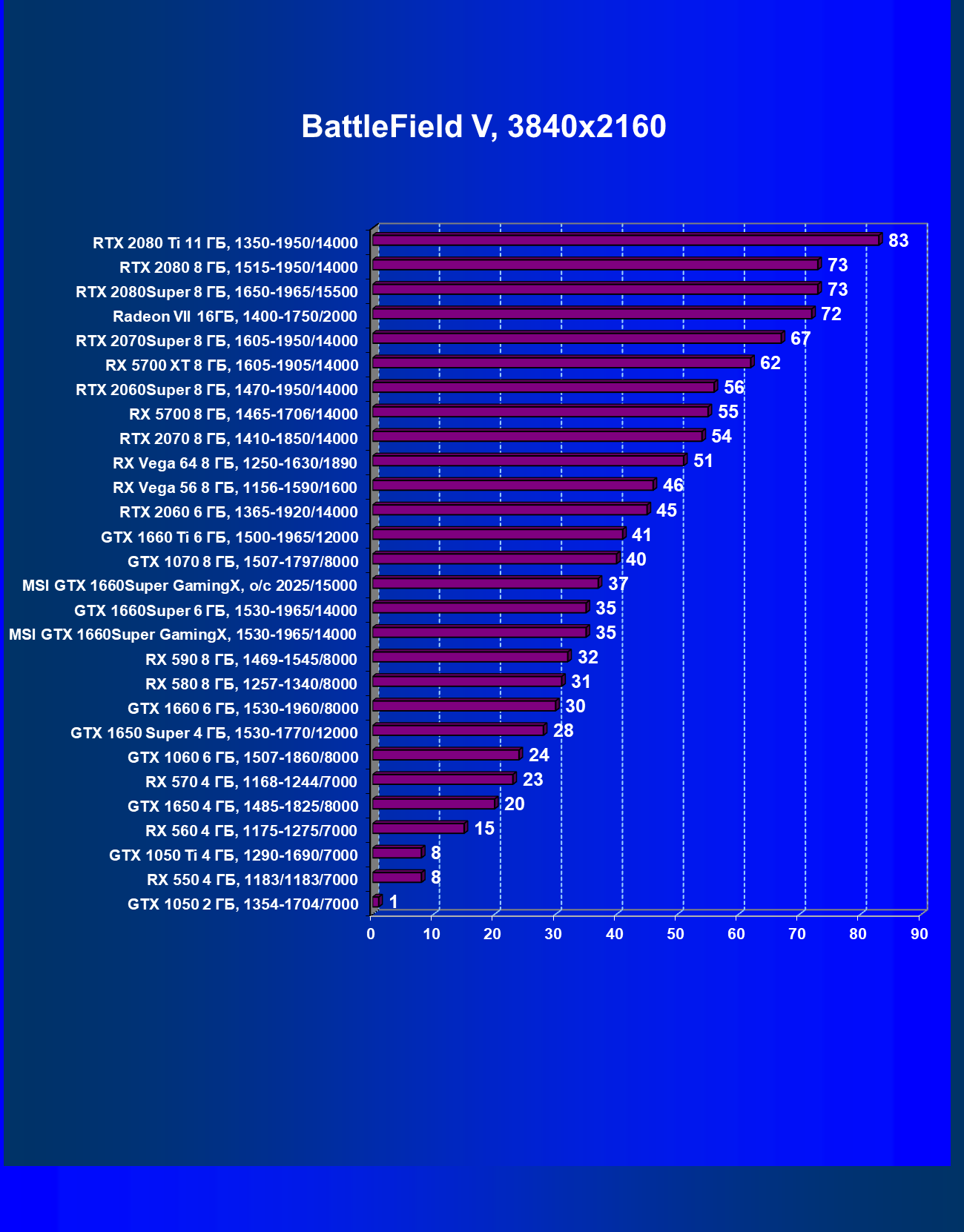

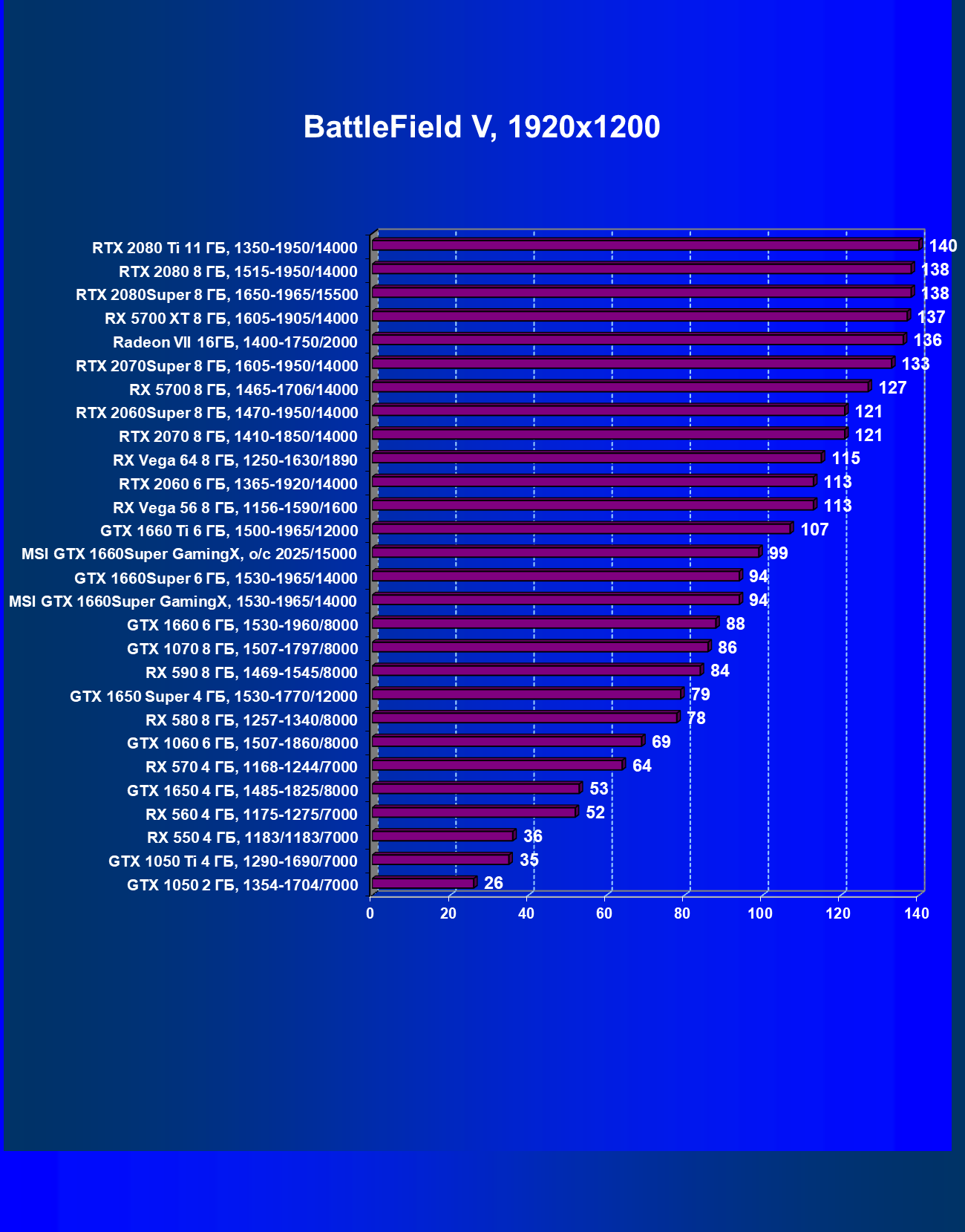

Battlefield V

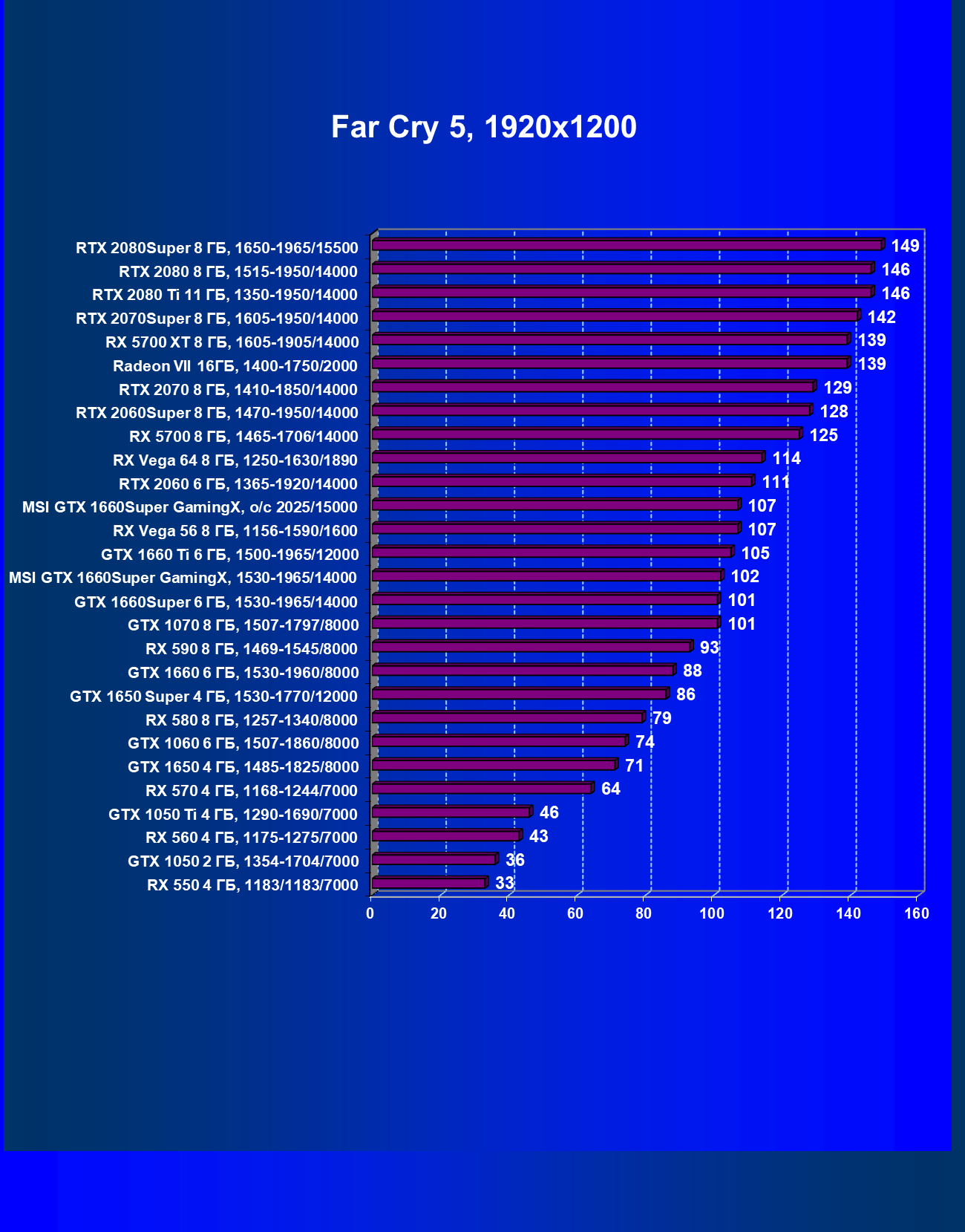

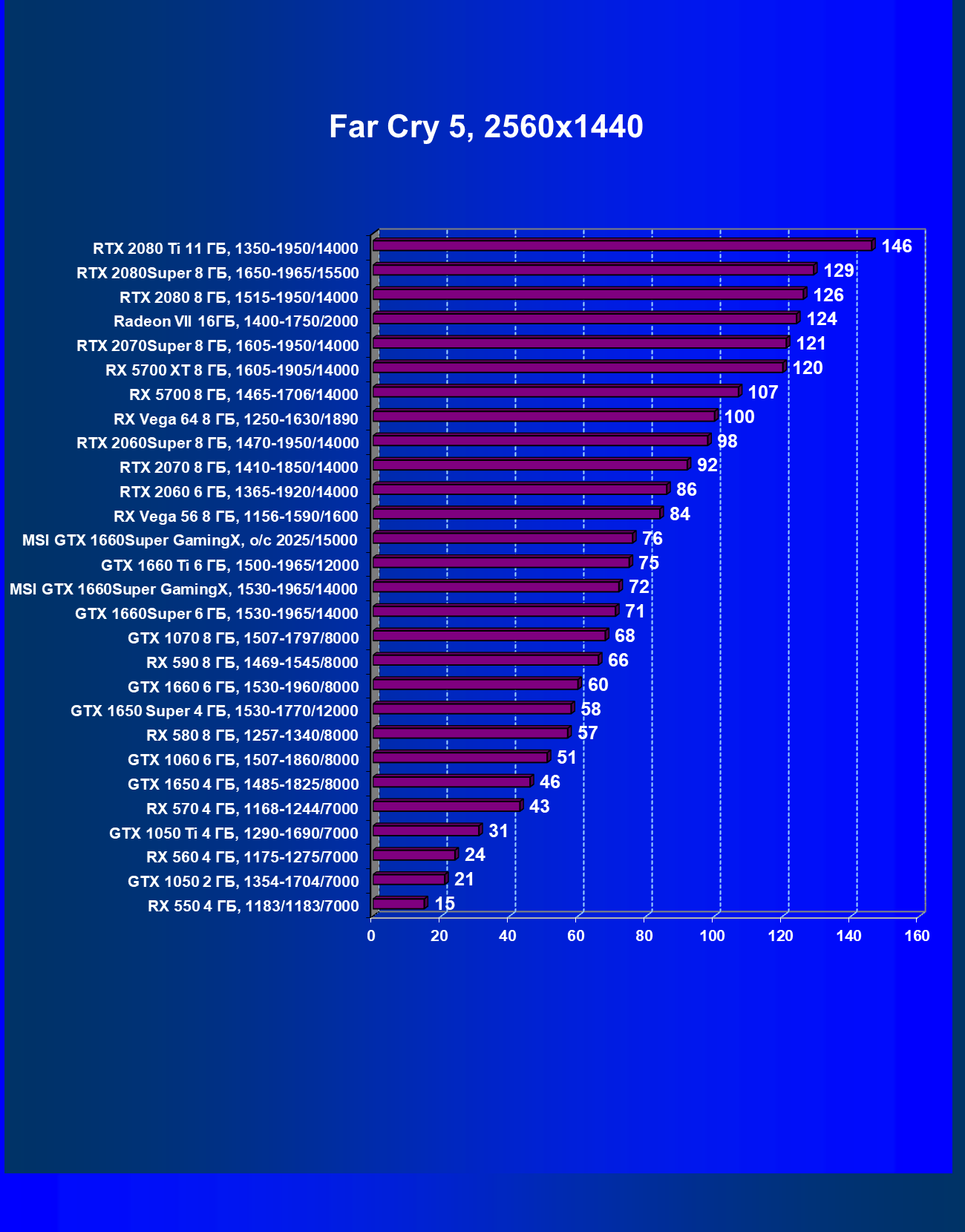

Far Cry 5

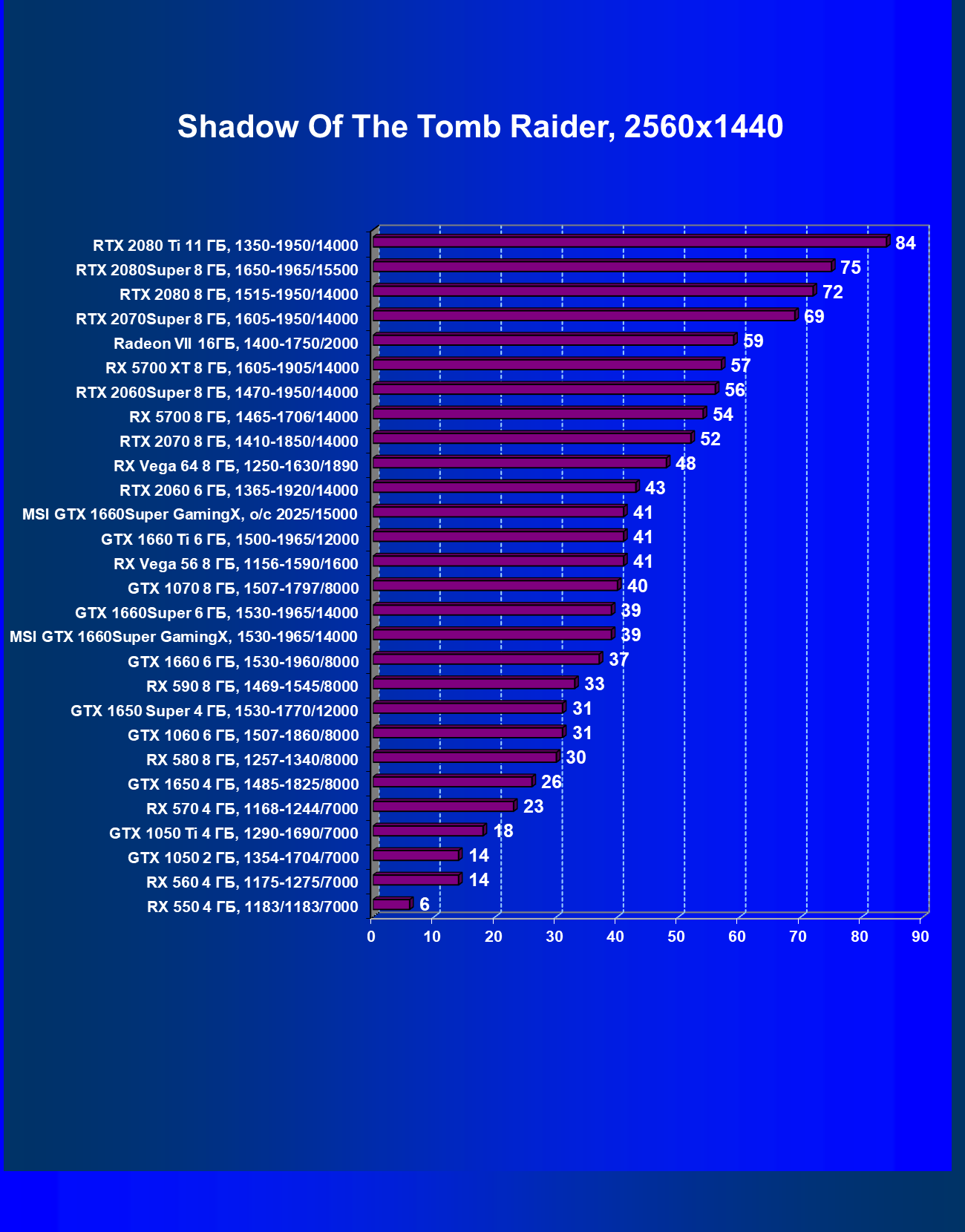

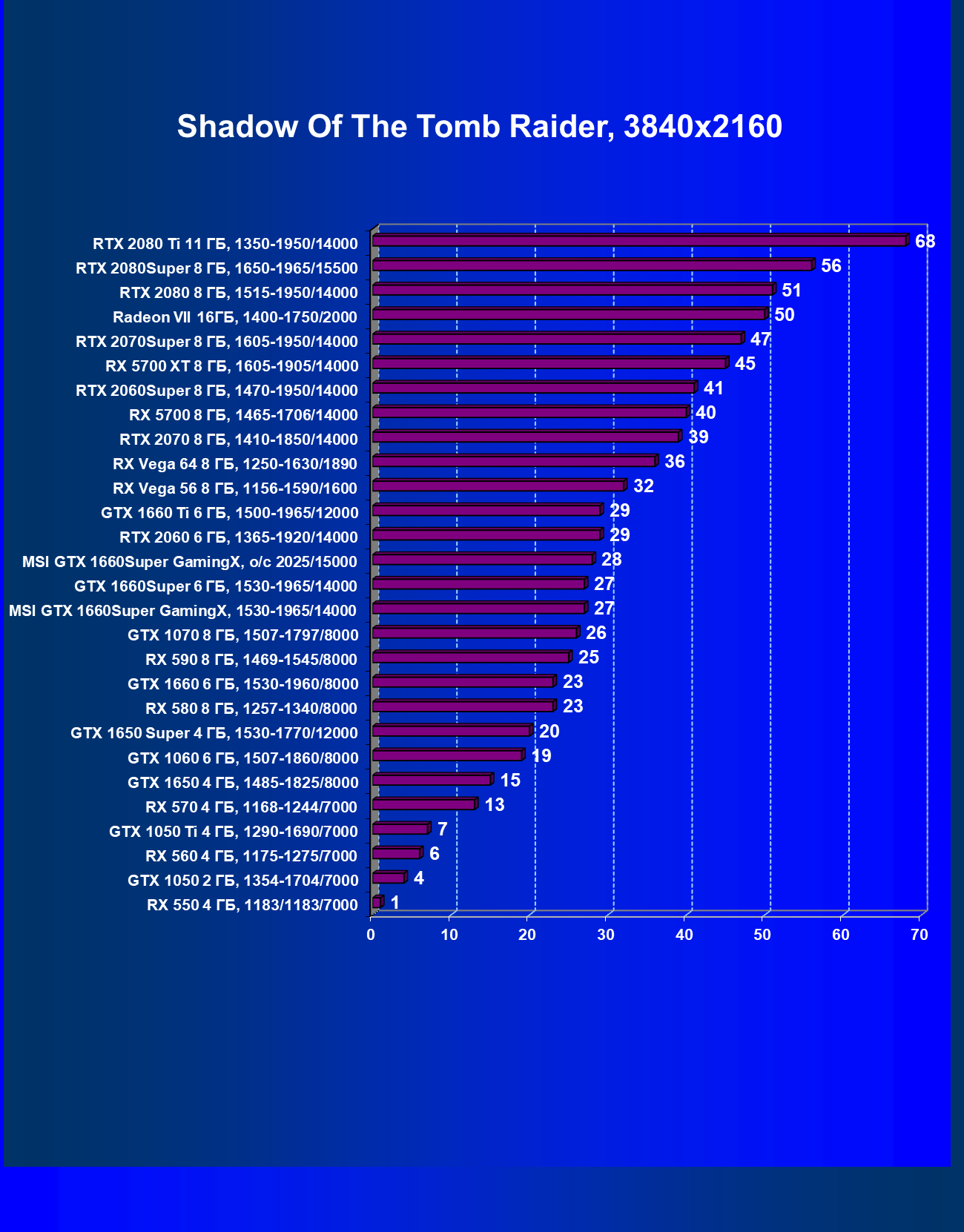

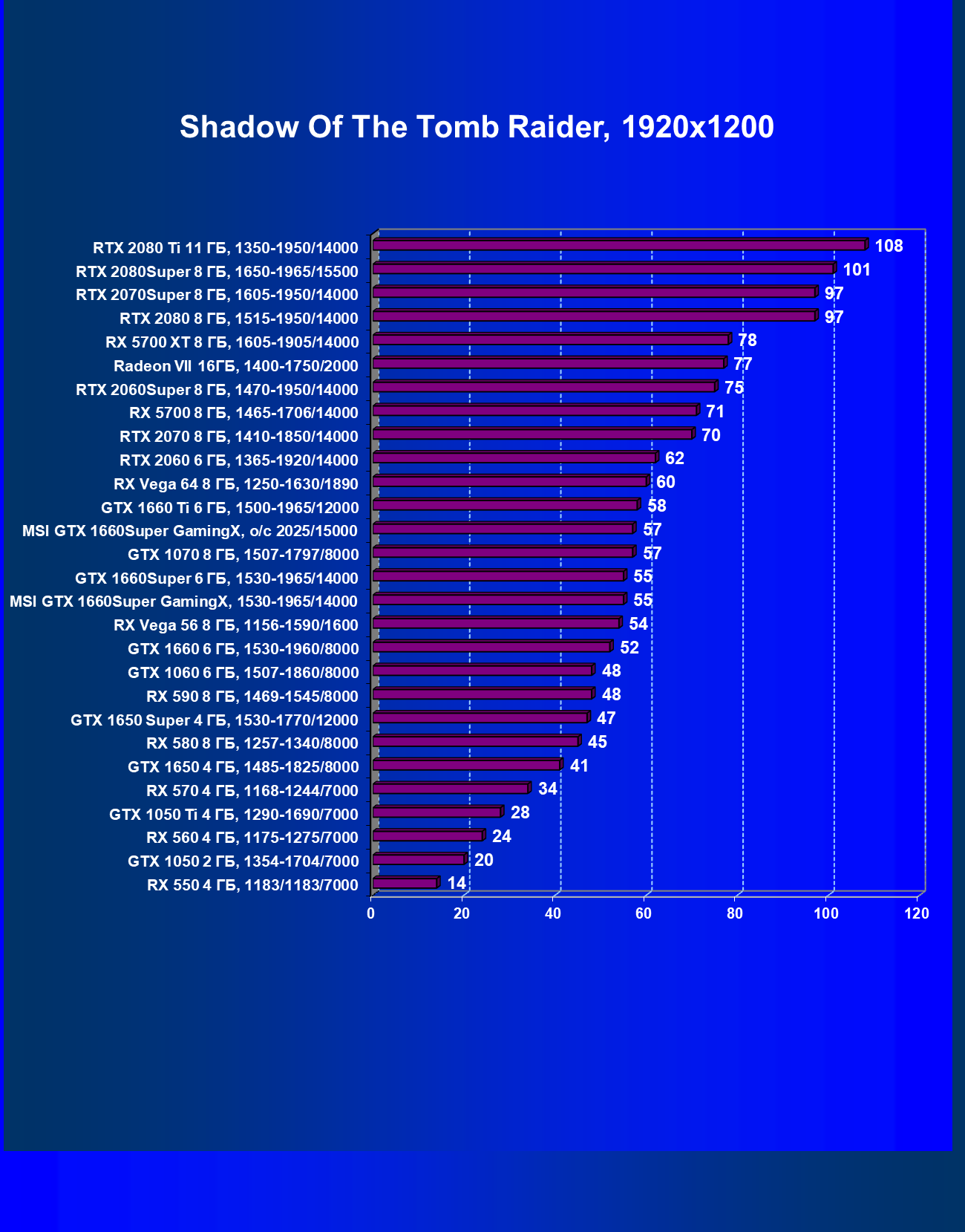

Shadow of the Tomb Raider

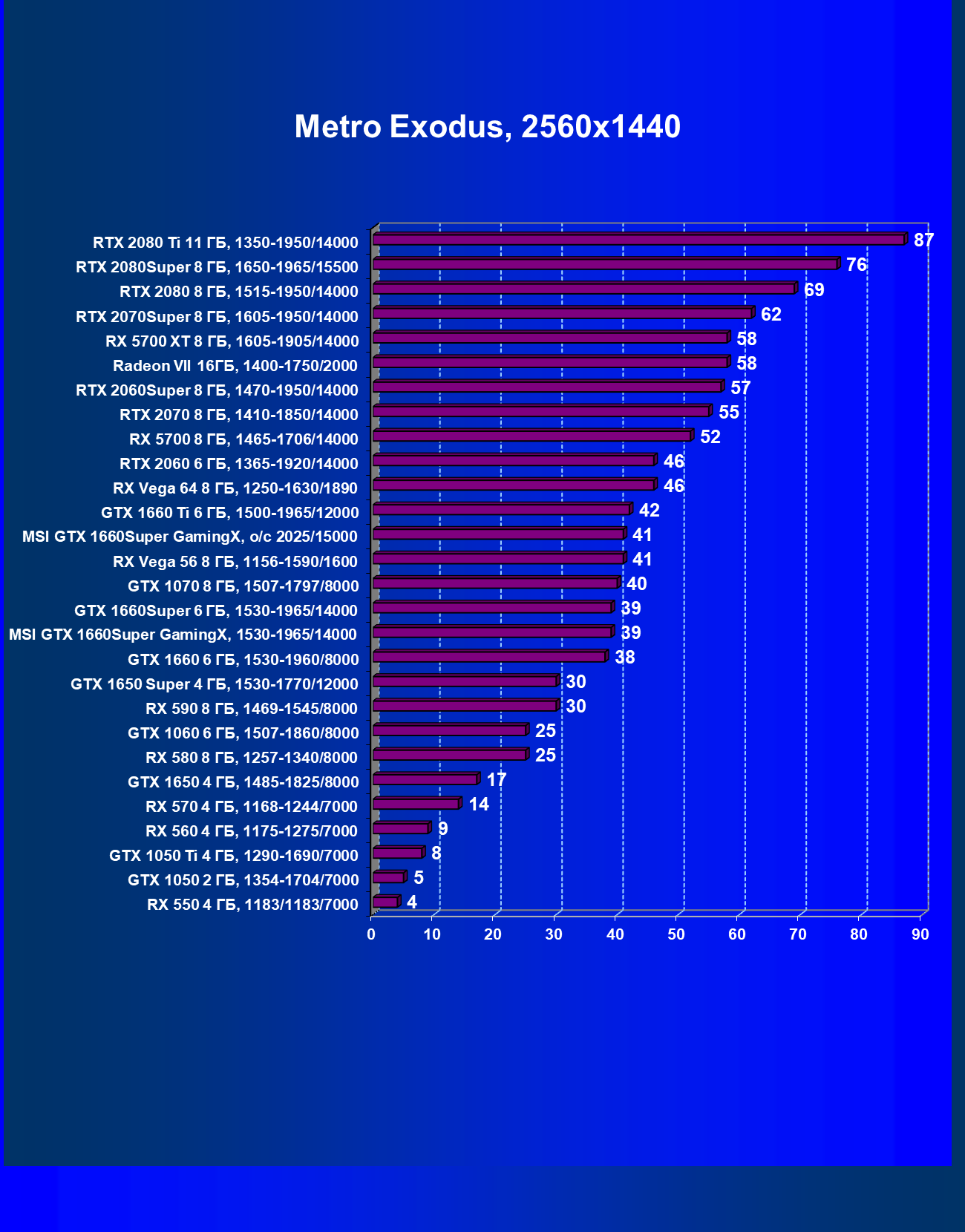

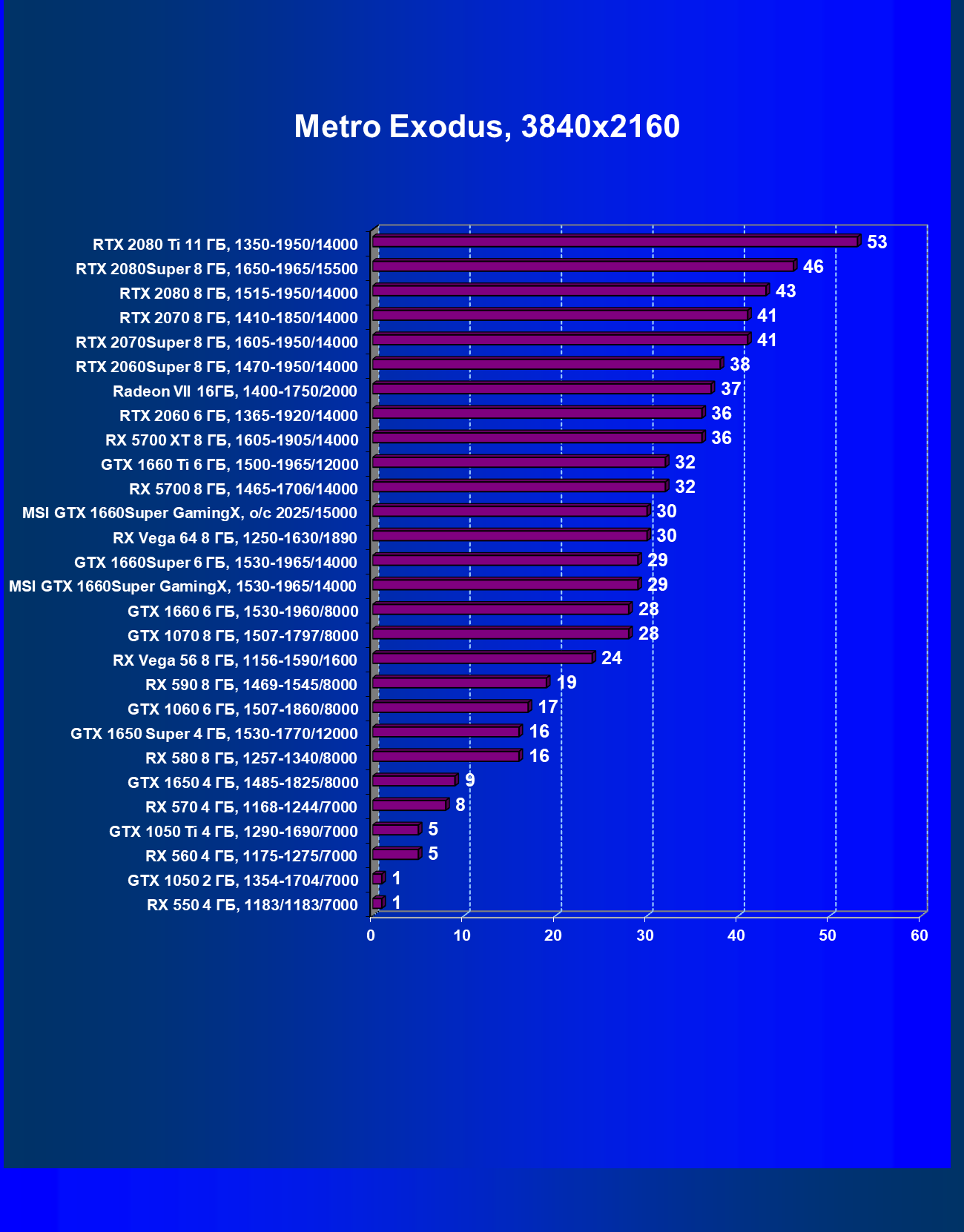

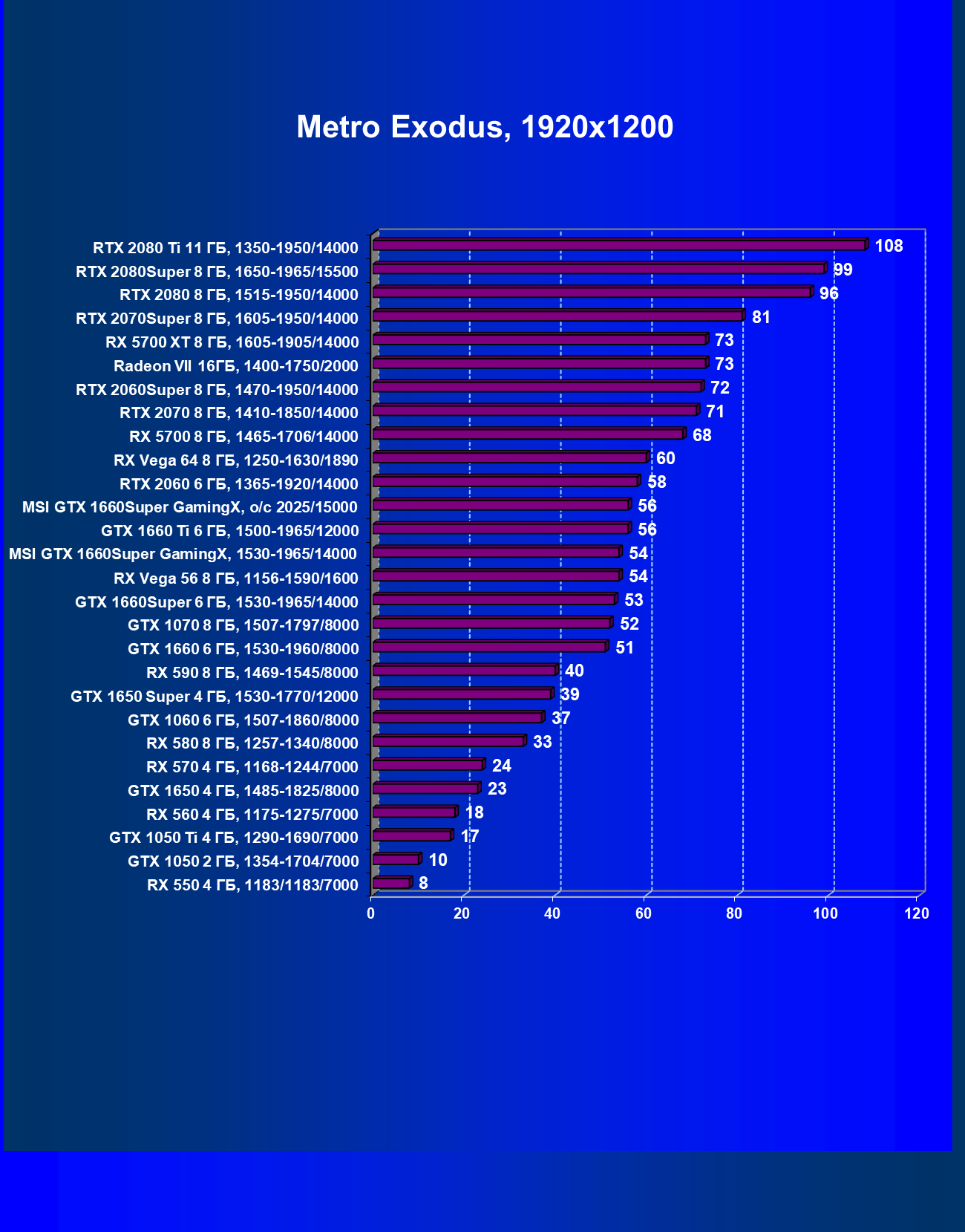

Metro Exodus

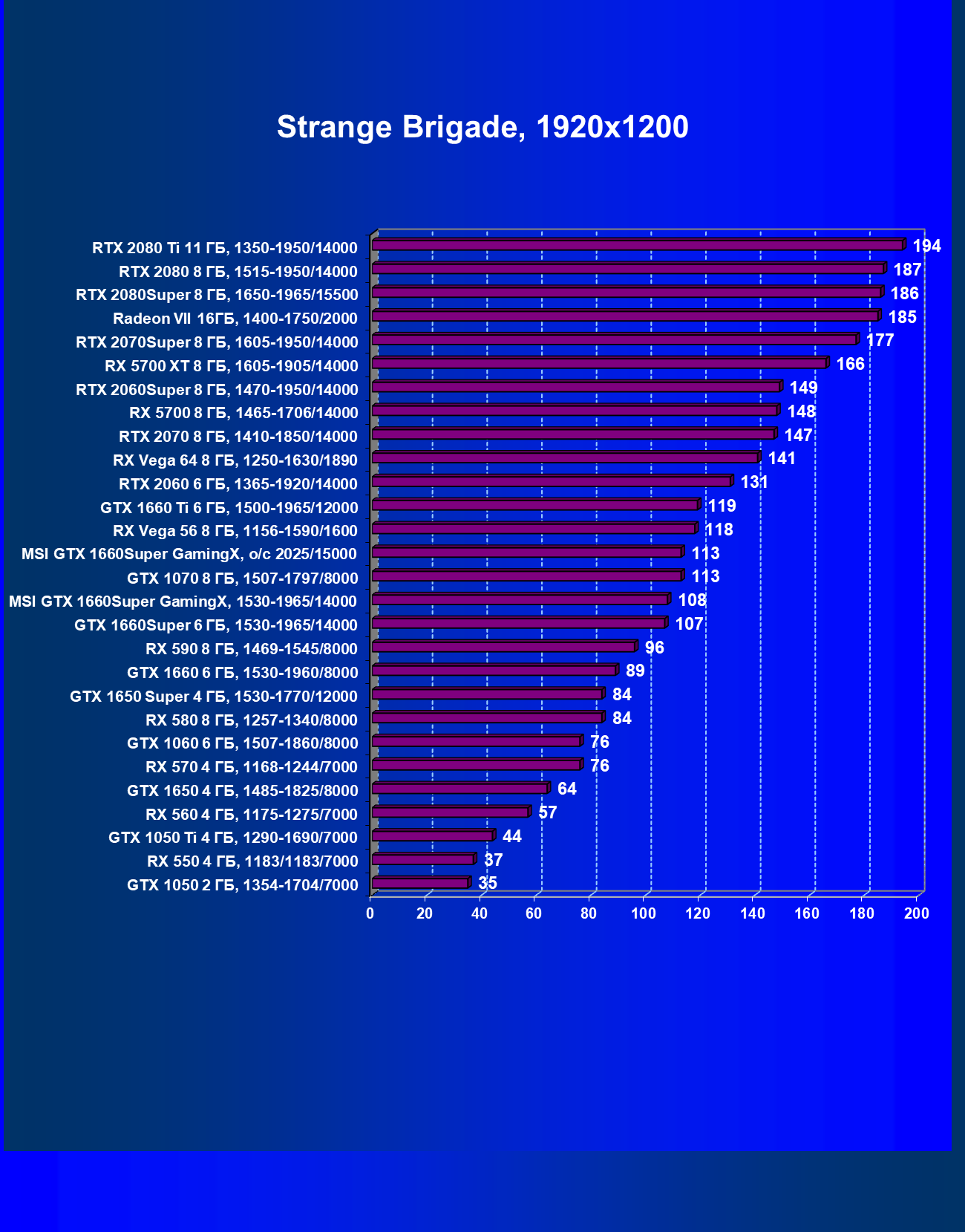

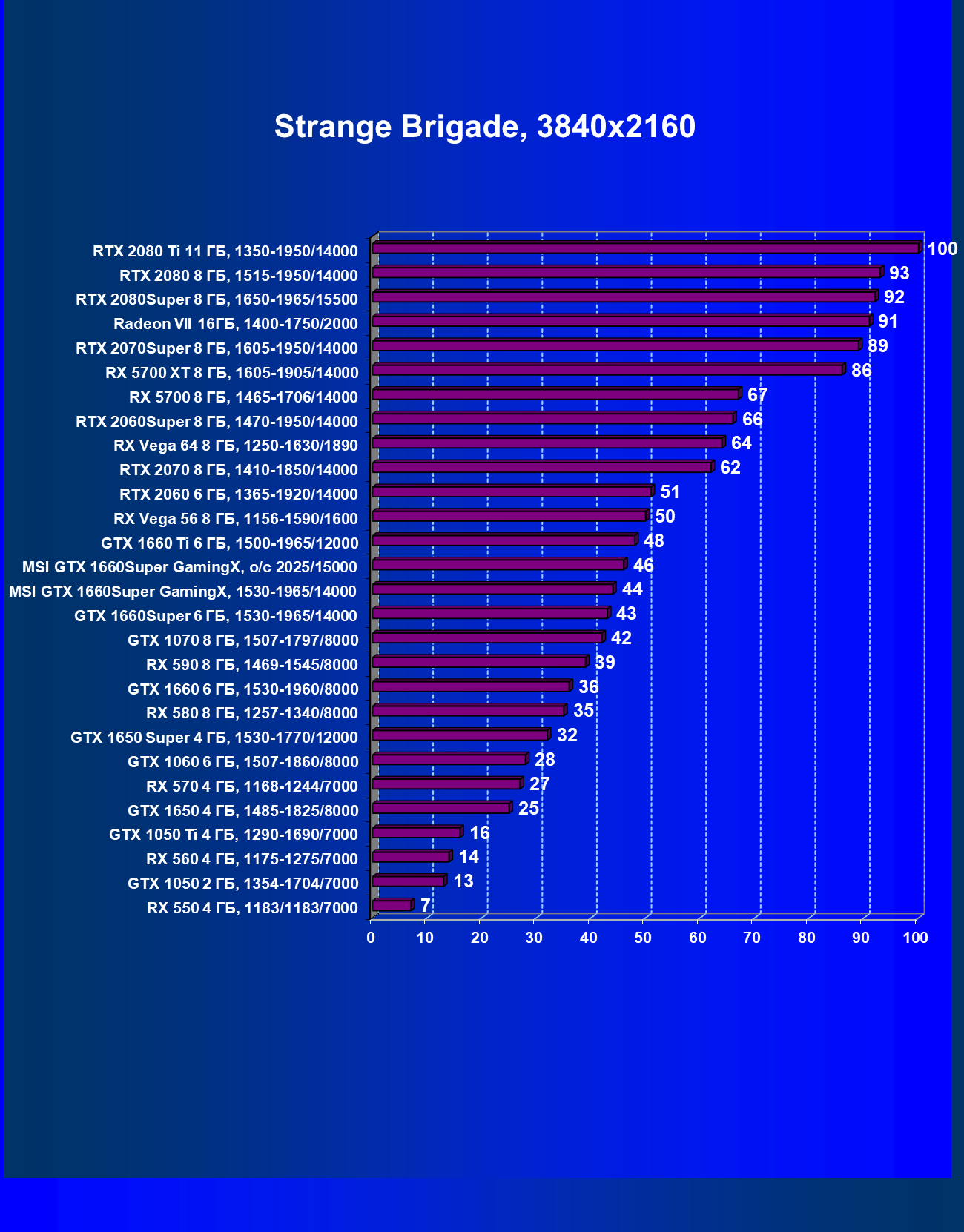

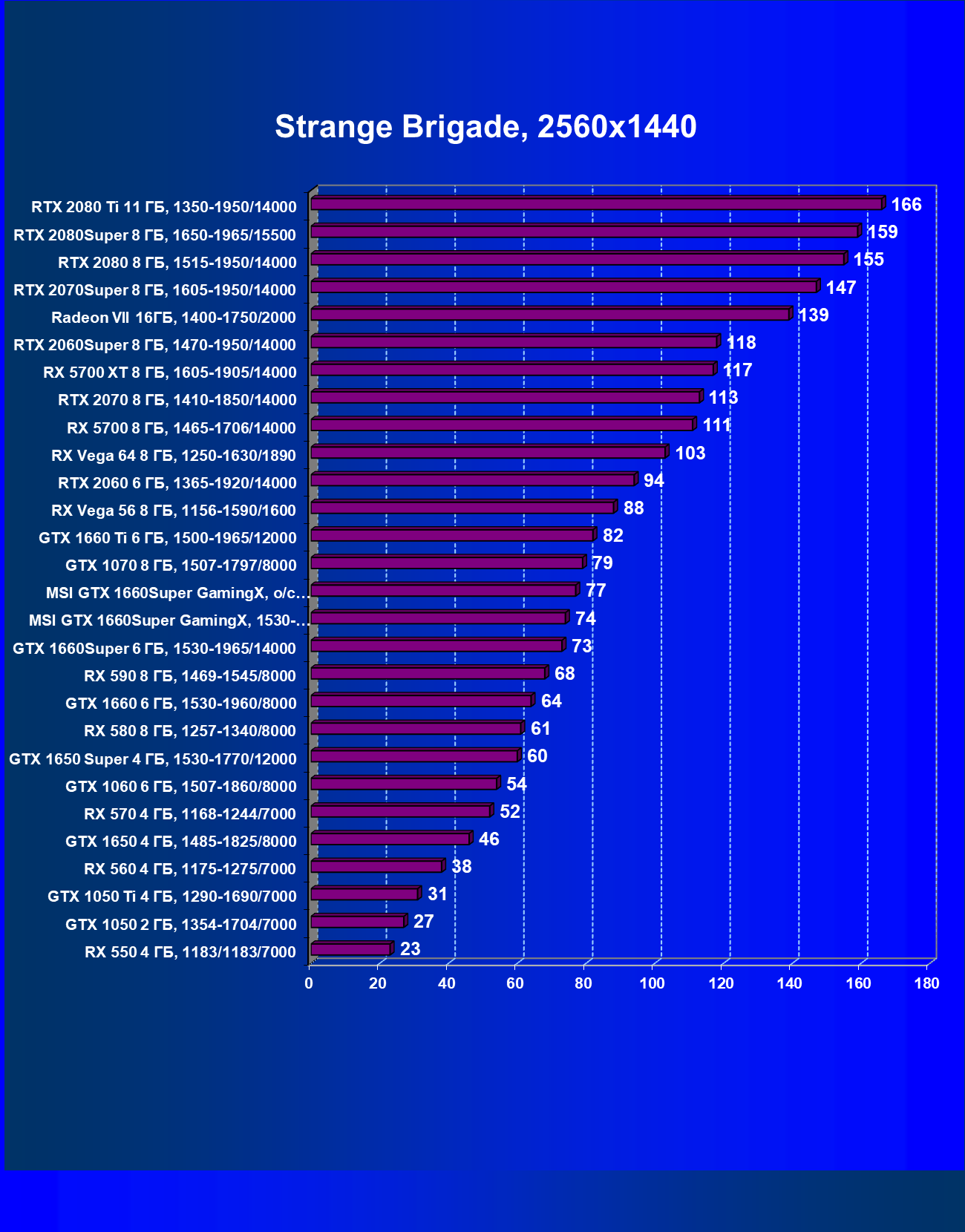

Strange Brigade

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1660 Super и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на середину декабря 2019 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
13 GTX 1660 Ti 6 ГБ, 1500—1965/12000 590 347 17 000
14 MSI GTX 1660 Super Gaming X, разгон до 2025/15000 570 317 18 000
15 GTX 1070 8 ГБ, 1507—1797/8000 550 250 22 000
16 MSI GTX 1660 Super Gaming X, 1530—1965/14000 550 306 18 000
17 GTX 1660 Super 6 ГБ, 1530—1965/14000 540 323 16 700
18 RX 590 8 ГБ, 1469—1545/8000 480 343 14 000

GeForce GTX 1660 Super логично занял промежуточную позицию между GTX 1660 и GTX 1660 Ti, находясь ближе к первому и лишь чуть-чуть отставая от GTX 1070 (собственно, GTX 1070 потерял актуальность уже после выхода GTX 1660 Ti). Также мы видим, что GTX 1660 Super обходит своего конкурента из стана AMD — Radeon RX 590. Все вышесказанное справедливо и для карты MSI, а учитывая, что она работает на чуть более высоких частотах, такой вариант штатно догоняет GTX 1070. С ручным же разгоном эта карта почти достает GTX 1660 Ti (в ряде разрешений они сравниваются, а в паре тестов карта MSI даже чуть быстрее), однако ограничения в драйверах Nvidia в целом не позволяют GTX 1660 Super обойти GTX 1660 Ti по производительности даже в разгоне.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
02 GTX 1660 Ti 6 ГБ, 1500—1965/12000 347 590 17 000
03 RX 590 8 ГБ, 1469—1545/8000 343 480 14 000
10 GTX 1660 Super 6 ГБ, 1530—1965/14000 323 540 16 700
11 MSI GTX 1660 Super Gaming X, разгон до 2025/15000 317 570 18 000
14 MSI GTX 1660 Super Gaming X, 1530—1965/14000 306 550 18 000
21 GTX 1070 8 ГБ, 1507—1797/8000 250 550 22 000

К сожалению, карты на GTX 1660 Super до сих пор не снизили цену до адекватного уровня и продаются почти по цене GTX 1660 Ti. Логично, что последний является лидером группы, да и RX 590 вырвался вперед за счет заметно более низкой стоимости. Конкретные карты, особенно с такими улучшениями, как у рассмотренной модели MSI, закономерно имеют среднюю цену еще выше, что никак не помогает ее позиции в рейтинге. Однако нельзя забывать, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.

Выводы

MSI GeForce GTX 1660 Super Gaming X (6 ГБ) — прекрасный вариант среднебюджетного ускорителя 3D-графики. У карты привлекательная подсветка, а также, что гораздо важнее, очень тихая система охлаждения. Она, конечно, увеличивает габариты платы по толщине, однако к трехслотовым картам все давно привыкли.

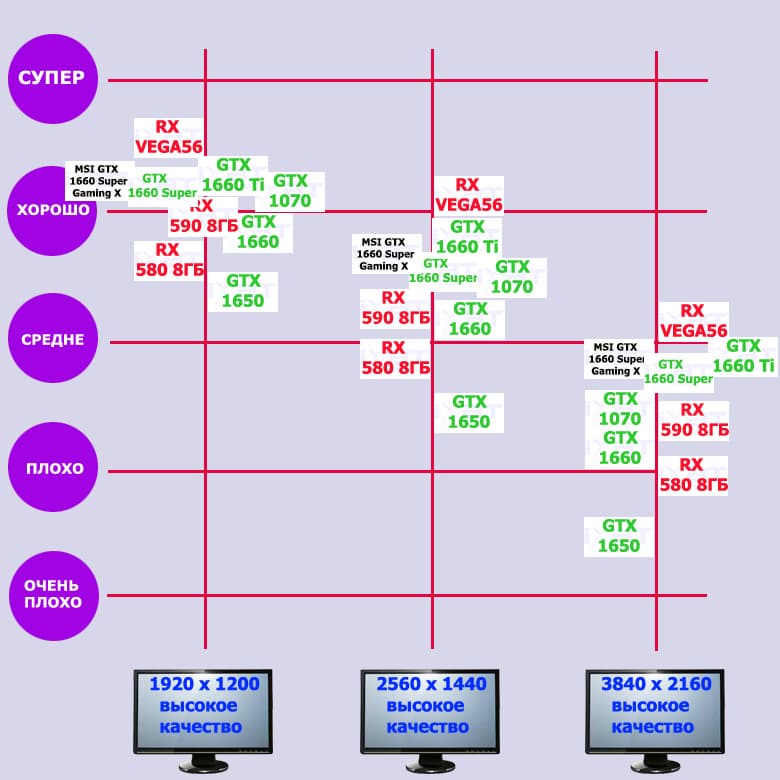

В целом GeForce GTX 1660 Super предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении Full HD при использовании максимальных настроек качества. Подход Nvidia при создании GTX 1660 Super несколько отличается от виденного нами ранее в случае моделей семейства RTX 2000 Super, когда для версий Super использовалась полная версия тех же GPU (в ней разблокировали еще пару мультипроцессоров SM), плюс инженеры немного повышали частоту работы GPU и видеопамяти. В случае же GTX 1660 Super ограничились заменой типа памяти, и существенный прирост производительности относительно простого GTX 1660 достигается исключительно за счет резкого роста ПСП (до 336 ГБ/с против 192 ГБ/с у GTX 1660).

Повторим, что GeForce GTX 1660 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 1920×1080 во всех играх.

Справочные материалы:

Благодарим компанию MSI Russia
и лично Валерию Корнееву
за предоставленную на тестирование видеокарту
