ЖК-телевизор Panasonic Viera TX-LR37DT30

Впервые с представителями новой линейки ЖК-телевизоров Panasonic с поддержкой стереоскопического режима отображения мы познакомились на выставке Panasonic Convention 2011, прошедшей в Лондоне. Субъективные впечатления от качества изображения, в том числе в режиме 3D были весьма положительными. Теперь же у нас появилась возможность провести ряд аппаратных тестов локализованной версии телевизора — Panasonic Viera TX-LR37DT30.

Содержание:

Комплект поставки, технические характеристики и цена

Экран
Тип экрана ЖК-панель IPS Alpha со светодиодной подсветкой
Диагональ 94 см (37 дюймов)
Размер изображения 819 на 460 мм
Разрешение 1920×1080 пикселей
Соотношение сторон 16:9
Яркость Нет данных
Контрастность 5 000 000:1 динамическая
Угол обзора 178°
Интерфейсы
Антенный вход Аналоговый и цифровой ТВ-тюнеры (DIN 75 Ом)
AV1 RGB и композитный видеовходы, стереоаудиовход, композитный видеовыход, стереоаудиовыход, Q-Link (SCART)
AV2 Композитный видеовход (RCA)
Component Компонентный видеовход (3 RCA)
HDMI1/2/3/4 HDMI-входы, видео и стереоаудио (L.PCM 48/44,1/32 кГц), HDAVI Control 5, версия 1.4 (3D Content Type, x.v.Colour, Deep Colour), обратный аудиоканал (только HDMI2)
PC VGA-видеовход (mini D-sub 15 pin)
Audio In Стереоаудиовход (2 RCA)
Audio Out Стереоаудиовыход (2 RCA)
Выход на наушники Разъем 3,5 мм миниджек
Digital Audio Out Цифровой аудиовыход (Toslink)
Ethernet Проводная сеть Ethernet (IEEE802.3) 10Base-T/100Base-TX (RJ-45)
Common Interface Слот для карты доступа (PCMCIA)
USB 1/2/3 USB-интерфейс 2.0 (гнездо типа А, 5 В макс. 500 мА), чтение с внешних накопителей (FAT16/FAT32/exFAT), поддержка Wi-Fi-адаптера, видеокамеры, USB-клавиатуры и игровых джойстиков
Картовод Слот для SD-карт (SDXC/SDHC/SD-совместимый)
Совместимые видеосигналы
Композитный PAL, PAL60, SECAM, NTSC 3.58, NTSC 4.43
Компонентный 480i, 576i, 480p, 576p, 720p, 1080i@50/60 Гц
VGA 640×400—1366×768@60 Гц
HDMI 480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/50/60 Гц (Отчет MonInfo)
Аналоговый ТВ-тюнер VHF/UHF/CATV; PAL/SECAM/M.NTSC (B/G/H, I, D/K, L/L’), NICAM/A2, телетекст
Цифровой ТВ-тюнер DVB-T/C (MPEG2 и MPEG4-AVC(H.264)), телетекст
Другие характеристики
Акустическая система Стереофонические (140×35 мм, 8 Ом) громкоговорители (2×10 Вт)
Особенности
  • Поддержка стереоскопического режима отображения совместно с активными затворными очками
  • Функция преобразования обычного изображения в стереоскопическое
  • Функция локального снижения яркости
  • Технология 24p Smooth Film и Intelligent Frame Creation Pro
  • Сертификация ISFccc
  • Функция Super Resolution
  • Viera Connect (клиент Skype, сетевые сервисы, загрузка и запуск приложений)
  • Viera Image Viewer (воспроизведение аудио-, видеофайлов и файлов JPEG)
  • Viera Link
  • Поддержка DLNA
  • и т. д.
Размеры (Ш×В×Г) 874×570×260 мм с подставкой,
874×536×72 мм без подставки
Масса 15,5 кг с подставкой,
12,5 кг без подставки
Потребляемая мощность 123 Вт, 0,30 Вт в режиме ожидания, 16 Вт в режиме ожидания с прямой записью с телевизора
Напряжение питания 220—240 В, 50/60 Гц
Комплект поставки
  • Телевизор
  • Комплект подставки (основание, стойка, винты, крышка)
  • Пульт ДУ и два элемента питания AA для него
  • Руководство пользователя
  • Хомут
Ссылка на сайт производителя www.panasonic.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

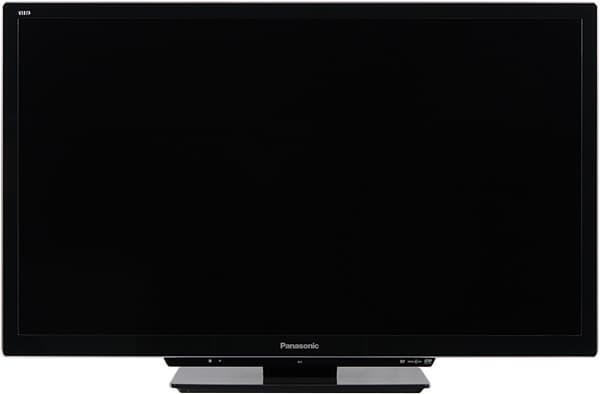

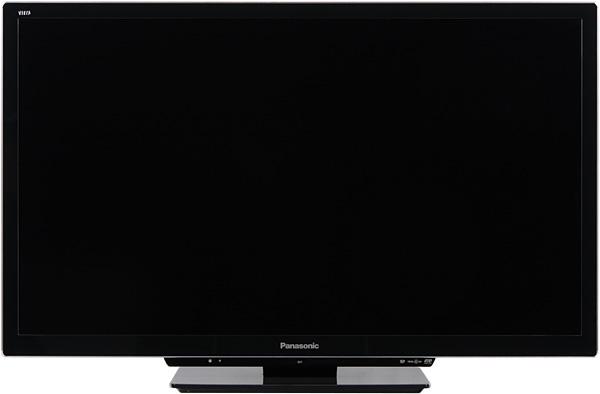

ЖК-телевизор Panasonic Viera TX-LR37DT30, вид спереди



Дизайн строгий и в целом нейтральный. Корпус телевизора тонкий, хотя в нижней части он заметно утолщается.

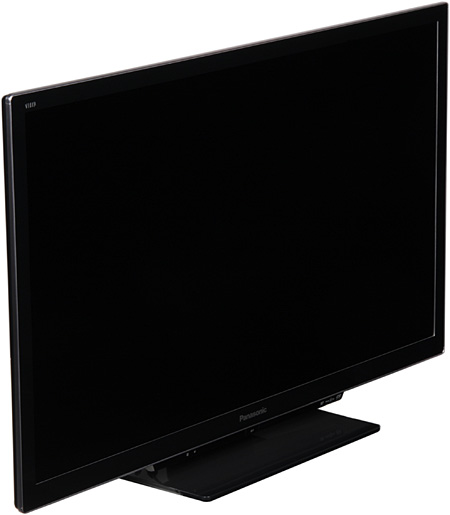

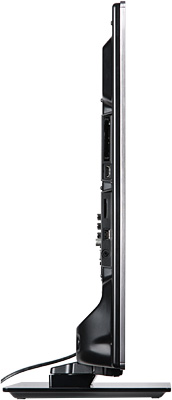

ЖК-телевизор Panasonic Viera TX-LR37DT30, вид сбоку



Узкая фронтальная рамка имеет сложную структуру. Ее основа, видимо, изготовлена из алюминиевого профиля, который образует окантовку по внешнему периметру. На профиль наклеена алюминиевая пластина, внешняя поверхность которой ламинирована черным пластиком с зеркально-гладкой поверхностью, относительно устойчивой к появлению царапин. Сам экран черный полуматовый и слабо бликующий. Нижняя часть корпуса завершается накладкой из черного матового пластика. Передняя панелька этой накладки изготовлена из полупрозрачного тонированного пластика. На ней размещены датчик освещенности, индикатор состояния (неяркий, светится красным в режиме ожидания, зеленым — при работе, и мигает, когда телевизор принимает сигналы с пульта) и кнопка питания, а за панелькой скрываются ИК-приемник и ИК-излучатели синхросигнала для затворных очков.



ЖК-телевизор Panasonic Viera TX-LR37DT30, датчик освещенности, индикатор состояния и т.д.



Кожух, прикрывающий заднюю панель, выштампован из тонкого листа жести и имеет матовое черное покрытие. На части кожуха, заходящей на нижний торец корпуса, есть решетки встроенных громкоговорителей. Интерфейсные разъемы находятся на задней панели.

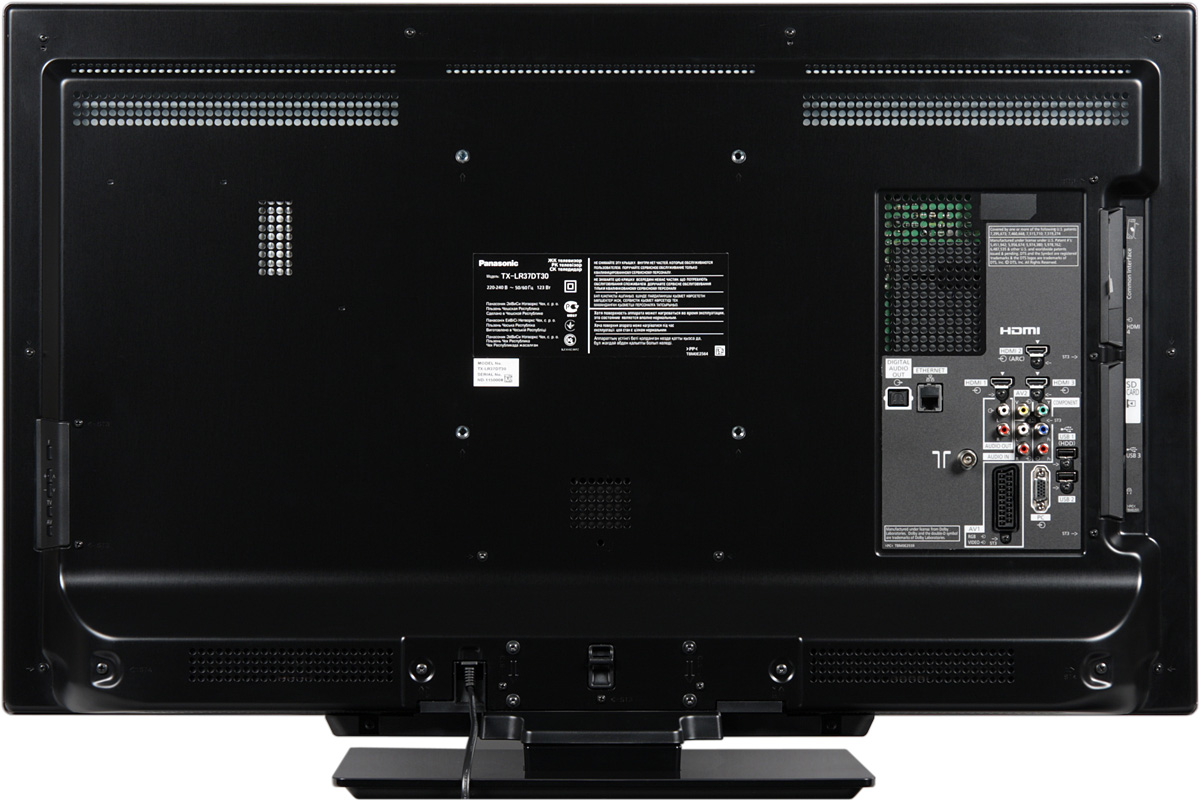

ЖК-телевизор Panasonic Viera TX-LR37DT30, вид сзади



Часть разъемов ориентированы назад, перпендикулярно экрану, а несколько разъемов, находящихся ближе к краю, ориентированы вбок. Также на задней панели ближе к правому торцу расположены кнопки управления.

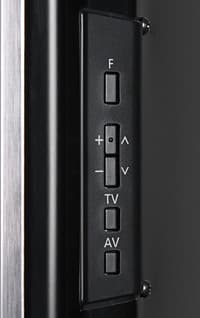

ЖК-телевизор Panasonic Viera TX-LR37DT30, кнопки управления



Кабель питания (длиной 165 см) выходит из корпуса в нижней части. Пластиковый хомут, видимо входящий в комплект поставки, поможет стянуть отходящие кабели в аккуратный пучок или зафиксировать моток кабеля питания при транспортировке телевизора. На задней панели находятся прикрытые заглушками 4 резьбовых отверстия , предназначенные для монтажа на настенном кронштейне. Охлаждение пассивное — воздух проходит через решетки на задней панели. Основание штатной подставки сверху закрыто пластиковой накладкой с зеркально-гладким темно-серым и слегка серебристым покрытием.



ЖК-телевизор Panasonic Viera TX-LR37DT30, общий вид



Снизу основание усилено толстой стальной пластиной, на которую наклеены площадки из упругого пластика. Стойка подставки изготовлена из стального профиля и винтами прикручивается к пьедесталу на основании подставки и к корпусу телевизора. Сверху стойка закрывается декоративной крышкой из черного пластика. Телевизор стоит на подставке устойчиво и строго вертикально. Его можно только поворачивать вправо-влево на 15°, при этом стойка с пьедесталом вращаются на основании. В задней части подставки имеется отверстие, предназначенное для крепления ремешка, предотвращающего опрокидывание телевизора.

Пульт

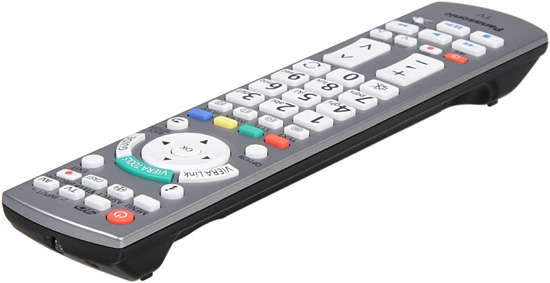

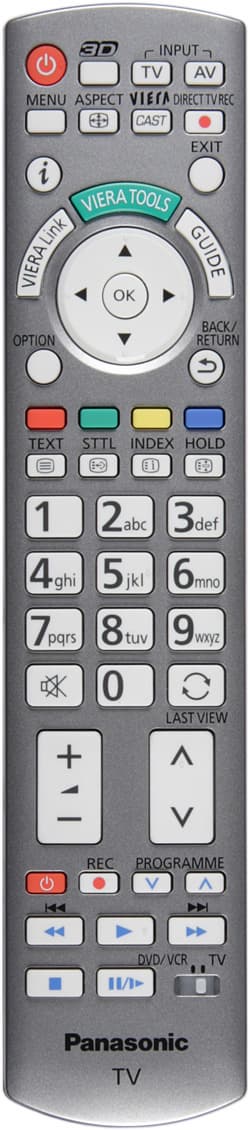

ЖК-телевизор Panasonic Viera TX-LR37DT30, Пульт ДУ



Пульт в точности такой же, что идет в комплекте с рассмотренным ранее телевизором Panasonic Viera TX-PR50GT30. Коротко — пульт удобный.



ЖК-телевизор Panasonic Viera TX-LR37DT30, Пульт ДУ



Коммутация

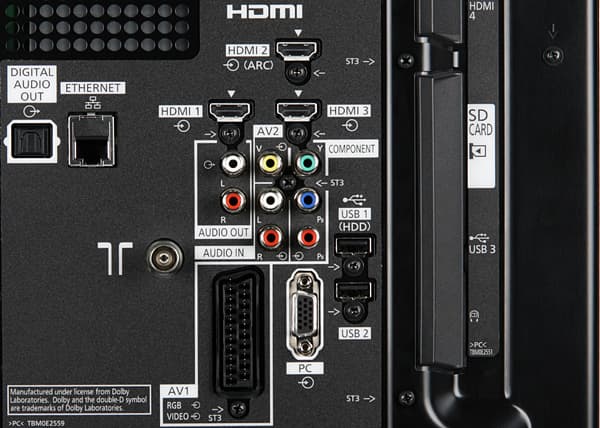

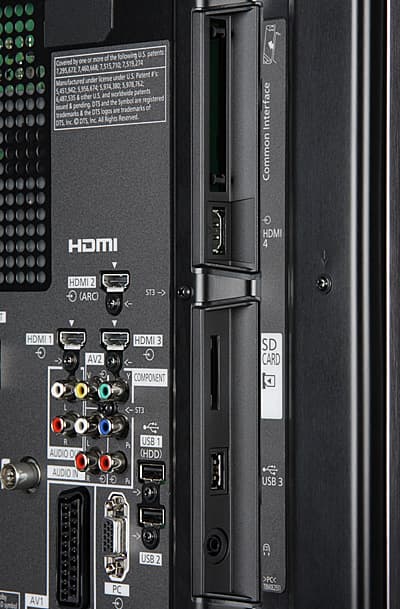

ЖК-телевизор Panasonic Viera TX-LR37DT30, разъемы

ЖК-телевизор Panasonic Viera TX-LR37DT30, разъемы



Все разъемы стандартные, и, несмотря на некоторую вариацию в наборе входов и выходов, их функции в различных моделях телевизоров Panasonic одинаковые и неоднократно описаны в предыдущих статьях, а также в подробном руководстве, прилагаемом к телевизору. Отметим только один момент, который, вроде, не отражен в руководстве — внешний жесткий диск нужно подключать к разъему USB 1, под которым в скобочках написано HDD. Видимо, только на этот разъем подается усиленное питание. (Не секрет, что редко какой USB HDD отвечает требованию не превышать потребление в 500 мА.) Тюнеру телевизора так же не имеет смысла уделять особое внимание, так как аналоговый и цифровой тюнеры в этом телевизоре аналогичны тюнерам в рассмотренных ранее плазменных телевизорах Panasonic этого года — качество приема хорошее, цифровой тюнер поддерживает прием, как с эфира, так и по кабелю.

Меню и локализация

С обновленным дизайном меню мы ознакомились при тестировании плазменного телевизор Panasonic Viera TX-PR50VT30. Меню приятно для глаз и удобно в использовании. Русская версия графического интерфейса отличается хорошим качеством перевода, как и прилагаемое руководство пользователя, которое при необходимости можно скачать с русского сайта компании-производителя.

Звук

Встроенные акустические системы хорошо передают средние и высокие частоты, и даже самое начало низких частот. Стереоэффект есть. Громкость достаточная для средних размеров комнаты. Даже на высокой громкости искажения звука не очень большие, «пластмассовый» призвук присутствует, но выражен он слабо.

При подключении наушников встроенные громкоговорители не отключаются. Для их отключения нужно воспользоваться кнопкой на пульте или просто уменьшить громкость до нуля. Звук в наушниках чистый, хорошо воспроизводятся все частоты, запас громкости огромный, уровень фоновых помех ниже слышимого.

Мультимедийные возможности

Мультимедийные функции этого телевизора можно разделить на три категории: Viera Connect, воспроизведение мультимедийного контента с удаленного медиасервера и воспроизведение с внешнего носителя — с USB-накопителя или с SD карт.

Функционирование Viera Connect описано в отдельной статье.

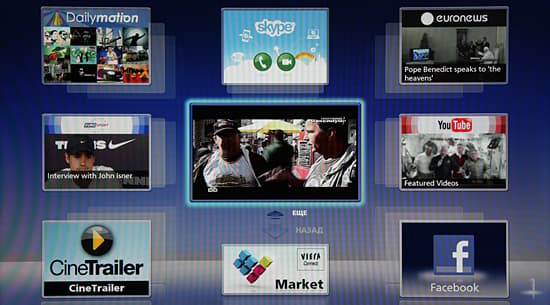

ЖК-телевизор Panasonic Viera TX-LR37DT30, Viera Connect

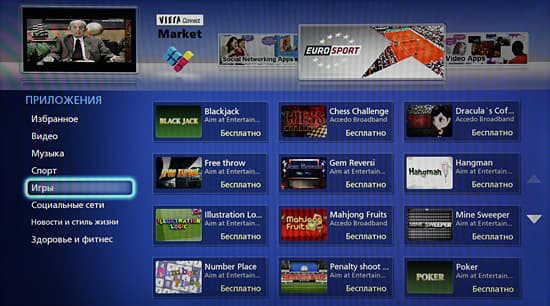

ЖК-телевизор Panasonic Viera TX-LR37DT30, Viera Connect Market



Основные функции, доступные при воспроизведении с удаленного медиасервера и с внешних накопителей описаны во второй части статьи про плазменный телевизор Panasonic Viera TX-PR42G20.

Плеер в топовых телевизорах Panasonic 2011 года в основном работает в точности так же, как и в моделях 2010 года, но есть некоторые изменения в лучшую сторону. Видео и графику теперь можно смотреть в стереоскопическом режиме (автоматическое преобразование для видео и графики и совмещенные режимы для видео), кроме того, по умолчанию в режиме 3D воспроизводятся стереоскопические видеозаписи, сделанные бытовыми видеокамерами Panasonic, и стереофотографии в формате MPO (Multi-Picture Object). Также можно выбрать две фотографии, сделанные с различающихся ракурсов, вывести их в стереоскопическом режиме, посмотреть, и сохранить полученную стереокартинку на карту SD.

Вторым важным отличием является расширение списка поддерживаемых форматов в случае видео- и аудиофайлов. В руководстве к телевизору есть пара таблиц с поддерживаемыми кодеками и контейнерами. Все возможные сочетания мы не проверяли, но на основании нашей тестовой подборки можно сделать следующие выводы:

При тестировании телевизор с SD-карт без проблем воспроизвел записи видеокамер в формате MPEG2 (PAL) и AVCHD, включая 1080p при 50 кадр/с с видеокамеры Panasonic HDC-TM700. С SD-карт и USB-носителей из файлов с тестового диска DivXTestCD второй версии телевизор воспроизвел MPEG4-файлы (кроме DivX 3) и файлы WMV (VC-1) вплоть до разрешения Full HD, при этом поддерживались опции Bframes, Qpel и GMC и контейнеры AVI, DivX и MP4 (только профиль AVC). Масштабирование файлов MP4 и WMV с низким разрешением выполняется с не очень высоким качеством, в других случаях никаких артефактов при масштабировании замечено не было. MPEG1 не поддерживается, файлы MPEG2 воспроизводятся вплоть до 1080i с высоким битрейтом. Поддержка файлов MKV реализована на хорошем уровне, в большинстве случаев файлы в этом контейнере проигрываются без проблем вплоть до разрешения 1080p, но некоторые «тяжелые» MKV-файлы подтормаживают, а некоторые не воспроизводятся. Воспроизводятся звуковые потоки в форматах MP2 (2.0), MP3 (2.0), AC3 (2.0 и 5.1), WMA9 (2.0) и AAC (2.0). Поддерживаются встроенные графические субтитры, встроенные в контейнер MKV текстовые и внешние текстовые субтитры в форматах SubRip (SRT) и MicroDVD (SUB). На экране отображаются как минимум три строчки текстовых субтитров и до 40 символов в строке (не поместившиеся переносятся). К сожалению, даже при выборе Кириллица для языка внешних текстовых субтитров русские субтитры (всех распространенных кодировок) отображаются непонятным набором букв, тогда как субтитры в MKV в кодировке UTF-8 отображаются без каких-либо проблем.

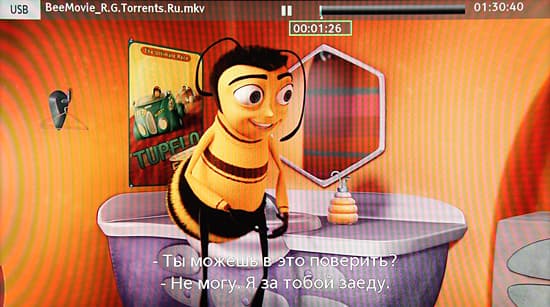

ЖК-телевизор Panasonic Viera TX-LR37DT30, воспроизведение MKV-файлов



Между звуковыми дорожками и потоками встроенных субтитров можно переключаться. Телевизор выполняет масштабирование картинки видеофайлов до разрешения экрана с сохранением правильных пропорций (в случае формата 4:3 нужно выбрать соответствующий режим трансформации), работают быстрая перемотка вперед и назад и функция вставки промежуточных кадров. Из аудиофайлов плеер телевизора воспроизводит MP3- и WMA-файлы с практически любыми сочетаниями частоты дискретизации и битрейта, кроме 24-битных и сжатых без потерь файлов WMA. Из графических — только JPG и стереокартинки в формате MPO.

Работа с источниками видеосигнала

При VGA-подключении поддерживаются несколько режимов (1024×768, 1280×768, 1366×768), но разрешение 1920 на 1080 пикселей не поддерживается. Оптимальным является использование режима 1366×768, при этом, скорее всего, придется вручную подстроить положение картинки. Никакую информацию по DDC телевизор не передает и определяется на компьютере как стандартный аналоговый дисплей.

В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) режим 1920 на 1080 поддерживается, при этом нет никакой интерполяции (если отключить оверскан), картинка выводится пиксель в пиксель, градации различаются как в тенях, так и в светах (для этого нужно выбрать расширенный диапазон в настройках). Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Качество вывода тонких цветных линий высокое, но цветовая четкость по горизонтали все же немного занижена, особенно для зеленого цвета.

Кинотеатральные режимы работы (HDMI-подключение) тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, в стандартном диапазоне отображаются все градации оттенков, есть реальная поддержка режима 1080p при 24 кадр/с. Яркостная и цветовая четкости всегда очень высокие.

При подключении к источникам аналоговых видеосигналов четкость картинки приближается к пределу возможностей соответствующих интерфейсов. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков отображаются как в светах, так и в тенях.

Чересстрочные видеосигналы в прогрессивное изображение телевизор преобразует чаще всего по простому алгоритму: меняющиеся участки изображения выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, неподвижные складываются из смежных полей, и только для видеоматериала с частотой 60 полей в секунду, требующего обратного преобразования 3-2 для восстановления 24 кадр/с выполнялось правильное прогрессивное преобразование с восстановлением кадра целиком. По возможности лучше подключать телевизор к источнику прогрессивного сигнала. Функция подавления видеошумов работает очень мягко. При масштабировании из низких разрешений даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцов на диагоналях не видно.

Функции (Intelligent Frame Creation и 24p Smooth Film) вставки промежуточных кадров работают превосходно. Артефактов очень мало, в большинстве случаев все ограничивается малозаметной рябью на границах объектов в движении. Даже в очень сложных кадрах, например, из фильма АВАТАР, где крылатые создания проносятся на фоне летающих гор, перепончатые крылья и луки всадников не смешиваются с быстро двигающимся фоном. Сколько точно промежуточных кадров может рассчитывать телевизор мы не знаем, но тест с двигающейся стрелкой показал, что их несколько как при частоте 24 кадр/с, так и при 60 кадр/с. При этом промежуточные кадры рассчитываются с полным разрешением, а не с уменьшенным, как бывает в случает телевизоров других производителей. Ниже на фрагменте фотографии видны рассчитанные промежуточные положения (отрезки из центра) движущейся на одно деление за кадр стрелки при 60 кадр/с.



ЖК-телевизор Panasonic Viera TX-LR37DT30, Intelligent Frame Creation



Измерение яркостных характеристик и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости белого и черного поля в измеряемых точках. Измерения проводились в режиме Динамический.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,44 кд/м² −14,9 30,5
Яркость белого поля 361 кд/м² −12,9 11,1
Контрастность 834:1 −32,5 11,4

Аппаратные измерения показали, что контрастность высокая, равномерность белого поля хорошая, а равномерность черного, и как следствие контрастности не очень высокая. Фотография ниже дает представление о распределении яркости черного поля по площади экрана (на муар просим внимания не обращать):

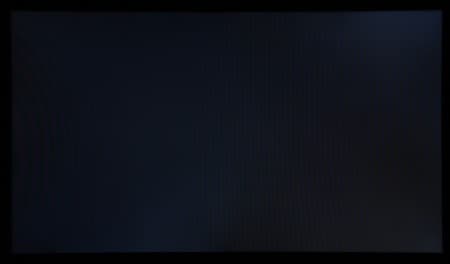

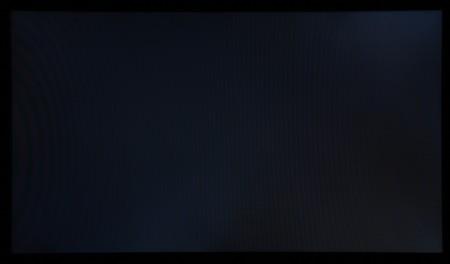

ЖК-телевизор Panasonic Viera TX-LR37DT30, распределение яркости черного поля по площади экрана



Видно, что есть пара областей, где уровень черного заметно повышается, были ли они изначально, или появились у этого экземпляра из-за неаккуратного обращения, мы не знаем.

В этом телевизоре применяется краевая светодиодная подсветка полосками сверху и снизу. На максимальной яркости светодиоды постоянно включены (кратковременные провалы можно не учитывать), на средней и низкой яркости полоски светодиодов работают в прерывистом режиме, но в противофазе, при этом на средней яркости есть периоды с отключенной верхней или нижней подсветкой и эффективная частота модуляции равна 480 Гц, на низкой яркости уже присутствуют периоды, когда обе подсветки выключены и эффективная частота модуляции в результате понижается до 240 Гц, что, впрочем, все равно достаточно много, чтобы мерцания не было заметно. График ниже показывает зависимость яркости от времени в различных режимах:



ЖК-телевизор Panasonic Viera TX-LR37DT30, зависимость яркости от времени в различных режимах

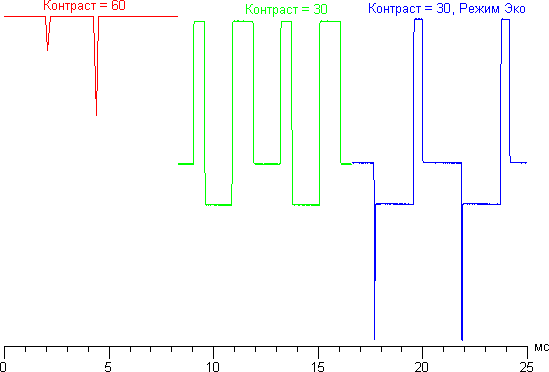

Заметим, что в этом телевизоре яркость регулируется настройкой Контраст, также яркость понижается при выборе режима Энергосохр., а при включении Режим Эко яркость подстраивается под внешнюю освещенность — в темноте яркость экрана понижается, в ярко освещенном помещении яркость повышается.

При включении режима Area Dimmer Control начинает работать динамическая подстройка яркости с разбивкой на зоны — яркость ближайших к темным участкам светодиодов уменьшается или они совсем выключаются, при этом на черном поле во весь экран подсветка выключается совсем. Подстройка яркости происходит очень быстро — менее, чем за 0,1 с, — и в большинстве случаев воспринимаемое качество изображения возрастает, хотя и не всегда. Для иллюстрации работы зональной динамической подсветки приведем две фотографии черного поля, полученные с длинной выдержкой, на обоих выведено черное поле во весь экран, на одной курсор мыши располагается примерно в центре экрана, на другой — в нижнем правом углу:



ЖК-телевизор Panasonic Viera TX-LR37DT30, Area Dimmer Control  ЖК-телевизор Panasonic Viera TX-LR37DT30, Area Dimmer Control



Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Контраст Яркость, кд/м² Потребление электроэнергии, Вт
60 398 105
30 248 82
0 92 50
60 + Энергосохр. 322 90
60 + Режим Эко (в темноте) 114 52,5
60 + Режим Эко (на свету) 339 94

В режиме ожидания потребление составило 0,3 Вт.

Определение времени отклика и задержки вывода

Из-за остаточной модуляции подсветки графики с зависимостями яркости от времени пришлось немного сгладить, что привело к некоторому увеличению полученных времен отклика. Время отклика при переходе черный-белый-черный равно 16,5 мс (7,0 мс вкл. + 9,5 мс выкл.). Переходы между полутонами происходят в среднем за 17,3 мс в сумме. Есть небольшой разгон матрицы, впрочем, всплески на графиках переходов едва выражены, и нет никаких видимых артефактов.

Задержка вывода изображения относительно ЭЛТ-монитора для режима 60 кадр/с составила 33 мс при VGA-подключении и 21,3/28,2 мс при DVI-подключении (телевизор как вторичный/первичный монитор). При включении режима со вставкой кадра задержка не увеличивается. Относительно небольшая задержка и малые времена отклика позволяют с комфортом играть в динамичные игры.

Оценка качества цветопередачи

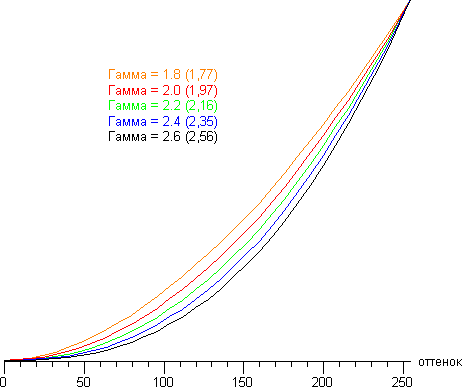

Вид кривой гамма-коррекции зависит от настройки Гамма. Графики ниже получены при измерении яркости 17 оттенков серого при различных значениях Гамма. В скобках приведены показатели аппроксимирующей степенной функции:



ЖК-телевизор Panasonic Viera TX-LR37DT30, гамма-кривая



К стандартному значению 2,2 показатель ближе всего при Гамма = 2.2. В этом телевизоре настройка Яркость регулирует как уровень черного, так и белого: при увеличении от 0 начинает возрастать яркость черного, а в светах появляется завал, при уменьшении ниже 0 завал появляется уже в тенях, а яркость белого уменьшается. Почему производитель отказался от раздельных регулировок уровня черного, уровня белого и яркости подсветки, как это было в случае ЖК-телевизора Panasonic Viera TX-LR42D25, нам неизвестно, но это решение нельзя назвать правильным.

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Гамма = 2.2 (Яркость мы установили на +1). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

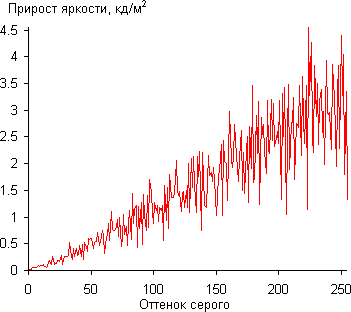

ЖК-телевизор Panasonic Viera TX-LR37DT30, гамма-кривая



Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, начиная с ближайших к черному оттенков:

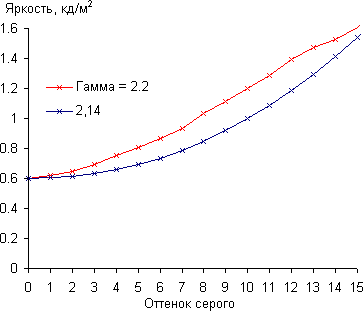

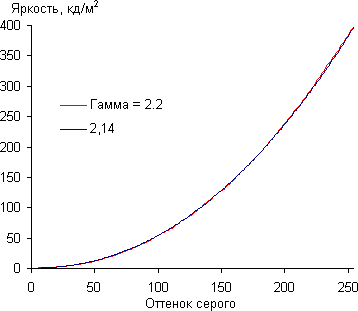

ЖК-телевизор Panasonic Viera TX-LR37DT30, гамма-кривая



Аппроксимирующая показательная функция (с показателем 2,14) практически совпадает с реальной гамма-кривой:



ЖК-телевизор Panasonic Viera TX-LR37DT30, гамма-кривая



Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват во всех режимах близок к sRGB:



ЖК-телевизор Panasonic Viera TX-LR37DT30, цветовой охват

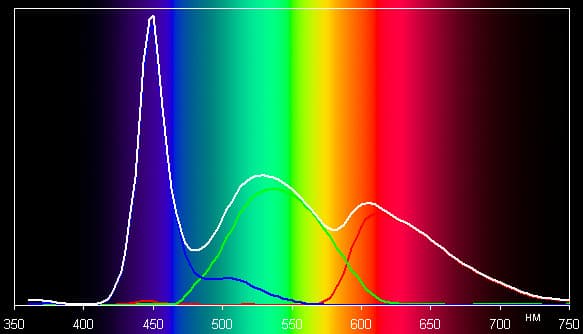

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):



ЖК-телевизор Panasonic Viera TX-LR37DT30, спектр



Компоненты цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Цветопередача во всех режимах немного отличается от стандартной, поэтому мы попытались вручную ее скорректировать, регулируя усиление и смещение трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режимов Динамический, True Cinema и после ручной коррекции:



ЖК-телевизор Panasonic Viera TX-LR37DT30, спектр

ЖК-телевизор Panasonic Viera TX-LR37DT30, спектр

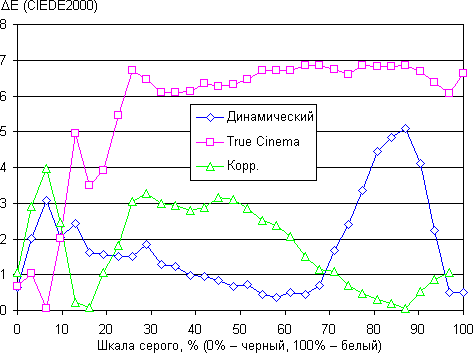

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция привела в норму точку белого и темно-серого, но на остальной части шкалы серого оттенок немного уходит в красноту. Впрочем, для достоверной по бытовым меркам цветопередачи достаточно выбрать режим True Cinema, так как, несмотря на относительно высокое значение ΔE, на большей части шкалы серого сохраняется равномерность оттенка, что важнее, чем абсолютные координаты цветов.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы симметричны относительно вертикальной (с небольшим допущением) и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.



ЖК-телевизор Panasonic Viera TX-LR37DT30, углы обзора в вертикальной плоскости ЖК-телевизор Panasonic Viera TX-LR37DT30, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-телевизор Panasonic Viera TX-LR37DT30, углы обзора по диагонали ЖК-телевизор Panasonic Viera TX-LR37DT30, яркость черного поля
По диагонали


Яркость черного поля


ЖК-телевизор Panasonic Viera TX-LR37DT30, контрастность
Контрастность


Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 33
Горизонтальное 52
Диагональное 45

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 25° отклонения от перпендикуляра к экрану. Если сидеть близко к экрану, то черное поле по углам уже будет заметно светлее, чем в центре. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только при отклонении по диагонали приближается к отметке 10:1, но так и не пересекает ее.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:



ЖК-телевизор Panasonic Viera TX-LR37DT30, сдвиг по цвету в вертикальной плоскостиЖК-телевизор Panasonic Viera TX-LR37DT30, сдвиг по цвету в горизонтальной плоскости

ЖК-телевизор Panasonic Viera TX-LR37DT30, сдвиг по цвету по диагонали



В качестве реперной точки можно выбрать отклонение в 45°. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при взгляде под углом основные цвета и их светлые варианты изменяются незначительно, что характерно для матрицы типа IPS и является ее главным преимуществом. Исключением является только светло-синий цвет при отклонении по вертикали.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения применяется метод чередования полных кадров. На телевизор последовательно выводятся кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр.

В комплекте поставки очков нет, их придется покупать дополнительно. На момент написания статьи компания Panasonic предлагала на российском рынке 4 модели очков: универсальные TY-EW3D10E, которые мы рассмотрели в статье про Panasonic Viera TX-PR50VT20, и три модели TY-EW3D2LE, TY-EW3D2ME и TY-EW3D2SE, различающихся размерами и цветом корпуса. Их мы рассмотрели в статье про Panasonic Viera TX-PR42GT20.

Телевизор поддерживает три способа приема стереопары — упакованные кадры (Frame Packing или Покадровый, только по HDMI-интерфейсу), когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Гориз. совмещенный, в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (Вертик. совмещенный, похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра). Есть и еще один режим вывода стереоскопического изображения — режим автоматического преобразования обычной «плоской» картинки в стереоскопическую. Примечательно, что совмещенные режимы и режим преобразования 2D->3D доступны при приеме телевизионных программ, при любом способе подключения к внешнему источнику видеосигнала, а также при воспроизведении мультимедийных файлов с помощью плеера телевизора с SD-карты или с USB-носителя и даже при работе с сервером UPnP по сети.

Тестирование стереоскопического режима Покадровый мы проводили с помощью персонального компьютера, работающего под управлением ОС Microsoft Windows 7 и оснащенного видеокартой AMD Radeon HD 6850 и приводом Blu-ray. Для просмотра дисков Blu-ray 3D мы использовали программный плеер CyberLink PowerDVD 10 Ultra 3D. Деморолики с тестового диска Panasonic выглядели превосходно: стереоскопический эффект присутствовал, на неподвижных частях не было заметно мерцания, строба на медленно двигающихся объектах не было (но он конечно появлялся на быстро двигающихся объектах), разделение для глаз было эффективным, а картинка роликов 1080p — очень четкой. В случае дисков Blu-ray 3D с фильмами на некоторых кадрах все же можно было заметить слабые перекрестные помехи. Перекрестные помехи отсутствуют для темных объектов на светлом фоне, но в случае светлых объектов на темном фоне паразитные контуры заметить можно. Частота смены ракурсов зависит от частоты кадров во входном сигнале, от того, включена ли функция вставки кадров 24p Smooth Film и от значения настройки Частота обновления 3Д:

Частота смены ракурсов для одного глаза, кадр/с
Режим Частота кадров во входном сигнале, кадр/с
60 50 24
Частота обновления 3Д = Авто 60 50 48
Частота обновления 3Д = 100Hz 50 50 50
Частота обновления 3Д = Авто, 24p Smooth Film вкл. —* 60
Частота обновления 3Д = 100Hz, 24p Smooth Film вкл. 50
* Функция 24p Smooth Film может быть включена только для сигнала с 24 кадр/с.

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло-серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100% разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.

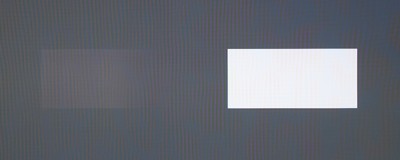

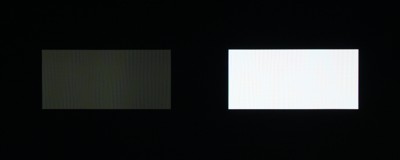

Частота смены ракурсов для одного глаза 60 кадр/с:

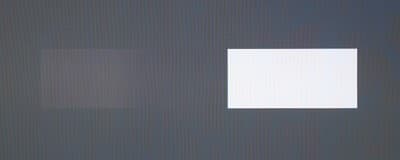

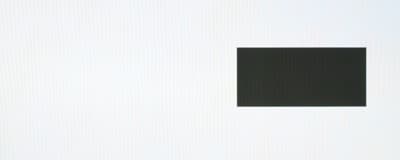

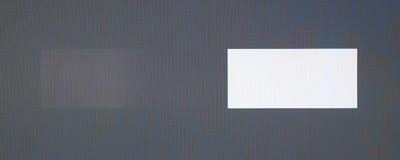

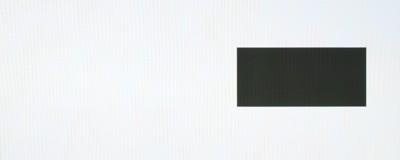

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

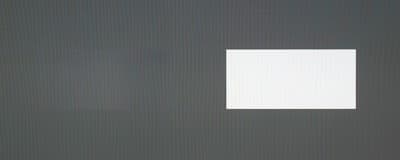

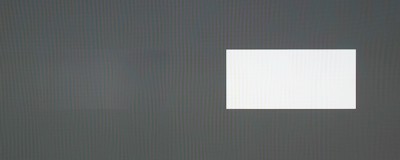

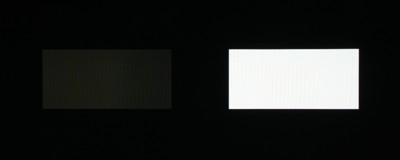

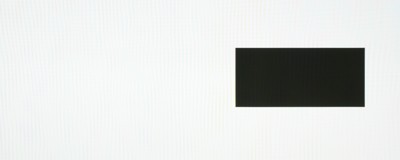

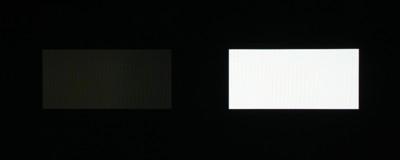

Частота смены ракурсов для одного глаза 50 кадр/с:

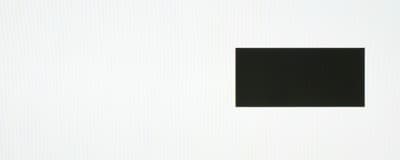

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

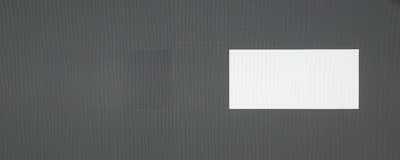

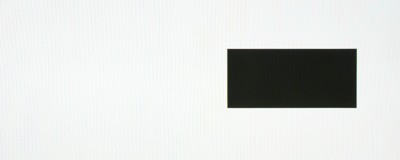

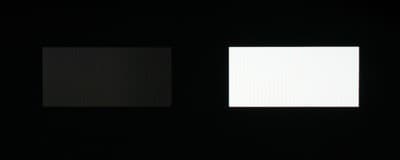

Частота смены ракурсов для одного глаза 48 кадр/с:
ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения

ЖК-телевизор Panasonic Viera TX-LR37DT30, тест эффективности разделения



Видно, что качество разделения белого на черном фоне зависит от частоты кадров. Разделение почти идеальное при 48 кадр/с (для одного глаза), практически такое же при 50 кадр/с, и существенно хуже при 60 кадр/с. В итоге можно дать следующие рекомендации:

  • при просмотре дисков Blu-ray 3D с кинофильмами (они записаны в формате 24 кадр/с) если не включать функцию 24p Smooth Film, то значение настройки Частота обновления 3Д можно оставить на Авто, а если включать вставку кадров, то лучше Частота обновления 3Д установить на 100Hz;
  • при подключении к компьютеру (например, чтобы играть в стереоскопическом режиме) лучше выбрать частоту обновления экрана равной 50 Гц, а не 60 Гц;
  • если источник выдает сигнал с кадровой частотой 60 Гц, то лучше настройку Частота обновления 3Д установить на 100Hz.

При соблюдении этих условий качество стереоскопического изображения будет близко к идеальному.

Разберем некоторые особенности реализации стереоскопического режима. Запись яркости через стекла очков показала, что стекла открываются попеременно, но с заметным пересечением (источником света в данном тесте служила лампа накаливания, питающаяся от стабилизированного источника тока):

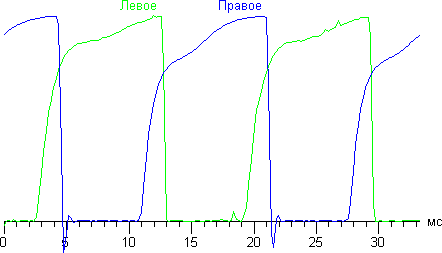

ЖК-телевизор Panasonic Viera TX-LR37DT30, Запись яркости через стекла очков



При этом подсветка телевизора работает в импульсном режиме, и импульс приходится на тот момент, когда одно стекло очков уже полностью открыто, а другое закрыто. В результате синхронной работы очков и подсветки устраняется влияние скорости переключения очков на яркость в стереоскопическом режиме. Кроме того, подсветка работает в сканирующем режиме (сначала включается верхняя линейка светодиодов, потом нижняя, потом верхняя отключается, потом отключается нижняя) синхронно с обновлением экрана, что помогает сохранять хорошее разделение ракурсов при небольшом уменьшении яркости. Для иллюстрации приведем графики яркости при выводе белого поля для обоих глаз, полученные с экрана и через очки:

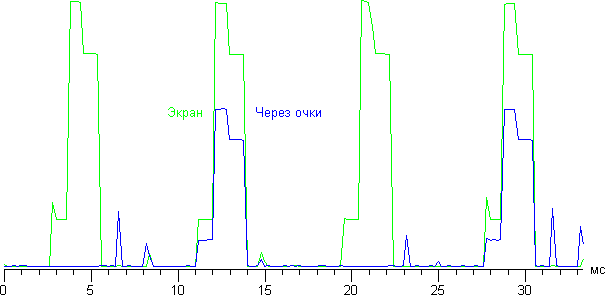

ЖК-телевизор Panasonic Viera TX-LR37DT30, графики яркости при выводе белого поля для обоих глаз, полученные с экрана и через очки



Зависимость качества разделения ракурсов от частоты обновления экрана иллюстрирует график ниже, на котором приведены зависимости яркости от времени при выводе белого поля для одного глаза и черного для другого:

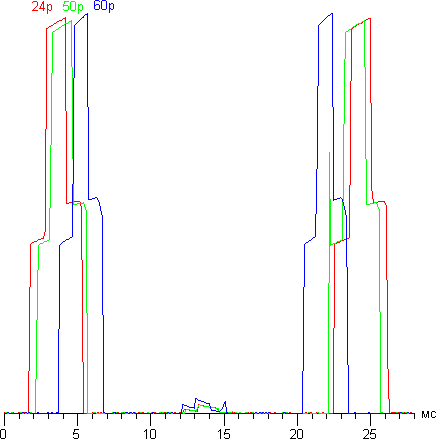

ЖК-телевизор Panasonic Viera TX-LR37DT30, зависимости яркости от времени при выводе белого поля для одного глаза и черного для другого



В режиме 60 кадр/с на вывод черного поля отводится меньше времени, чем в режимах 24 кадр /с (48 кадр/с для одного глаза) и 50 кадр/с. В результате яркость черного поля (соответствует центральному пику) при 60 кадр/с немного выше, чем в других режимах. Измерения яркости, когда оба кадра для глаз белые, на экране и через очки позволили определить, насколько уменьшается яркость в стереоскопическом режиме.

Вид параметра Частота кадров для одного глаза, кадр/с
60 50
Яркость белого поля без очков, кд/м² 121 137
Яркость белого поля в очках, кд/м² 38 52
Максимально возможная воспринимаемая яркость в стереоскопическом режиме, кд/м² 76 104

Данные, приведенные последней строчке, нуждаются в комментариях. Воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения яркости проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме нужно данные в предпоследней строчке умножить примерно на 2. Согласно субъективным ощущениям недостатка яркости в стереоскопическом режиме нет.

Выводы

Компания Panasonic несколько задержалась с выводом на рынок ЖК-телевизоров, поддерживающих стереоскопический режим отображения, но, возможно, задержка оправдана, так как в результате получился телевизор, отличающийся очень хорошим качеством 3D-картинки, в частности хорошим разделением ракурсов и достаточно высокой яркостью в стереоскопическом режиме. Переходя к дополнительным функциям, в частности к встроенному плееру, хочется отметить значительный прогресс в расширении списка поддерживаемых мультимедийных форматов. В результате даже без использования внешнего плеера пользователь с большой вероятностью сможет воспроизвести видеофайл, записанный в одном из популярных форматов.

Достоинства:

  • Поддержка стереоскопического режима
  • Хорошее качество изображения
  • Отличная реализация функции вставки промежуточных кадров
  • Поддержка воспроизведения различного мультимедийного контента с SD-карт и с USB-носителей в том числе в стереоскопическом режиме
  • Доступ к сетевым службам и приложениям Viera Connect, в том числе в качестве клиента Skype
  • Поддержка серверов UPnP (DLNA)
  • Хорошее качество аналогового и цифрового ТВ-тюнеров
  • Хорошее качество встроенной акустики и отличное — выхода на наушники
  • Удобные в использовании пульт и меню
  • Строгий дизайн
  • Отличная русификация

Недостатки:

  • Не поддерживается разрешение 1920 на 1080 при VGA-подключении
  • Нет раздельной регулировки уровней черного и белого




22 июля 2011 Г.

- Panasonic Viera TX-LR37DT30

- Panasonic Viera TX-LR37DT30

- Panasonic Panasonic Convention 2011, . , 3D . — Panasonic Viera TX-LR37DT30.

:

,

- IPS Alpha
94 (37 )
819 460
1920×1080
16:9
5 000 000:1
178°
- (DIN 75 )
AV1RGB , , , , Q-Link (SCART)
AV2 (RCA)
Component (3 RCA)
HDMI1/2/3/4HDMI-, (L.PCM 48/44,1/32 ), HDAVI Control 5, 1.4 (3D Content Type, x.v.Colour, Deep Colour), ( HDMI2)
PCVGA- (mini D-sub 15 pin)
Audio In (2 RCA)
Audio Out (2 RCA)
3,5
Digital Audio Out (Toslink)
Ethernet Ethernet (IEEE802.3) 10Base-T/100Base-TX (RJ-45)
Common Interface (PCMCIA)
USB 1/2/3USB- 2.0 ( , 5 . 500 ), (FAT16/FAT32/exFAT), Wi-Fi-, , USB-
SD- (SDXC/SDHC/SD-)
PAL, PAL60, SECAM, NTSC 3.58, NTSC 4.43
480i, 576i, 480p, 576p, 720p, 1080i@50/60
VGA640×400—1366×768@60
HDMI480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/50/60 ( MonInfo)
-VHF/UHF/CATV; PAL/SECAM/M.NTSC (B/G/H, I, D/K, L/L’), NICAM/A2,
-DVB-T/C (MPEG2 MPEG4-AVC(H.264)),
(140×35 , 8 ) (2×10 )
  • 24p Smooth Film Intelligent Frame Creation Pro
  • ISFccc
  • Super Resolution
  • Viera Connect ( Skype, , )
  • Viera Image Viewer ( -, JPEG)
  • Viera Link
  • DLNA
  • . .
(××) 874×570×260 ,
874×536×72
15,5 ,
12,5
123 , 0,30 , 16
220—240 , 50/60
  • (, , , )
  • AA
www.panasonic.ru
( ) ( — )

- Panasonic Viera TX-LR37DT30,

. , .

- Panasonic Viera TX-LR37DT30,

. , , , . , - , . . . . , (, , — , , ) , - - .

- Panasonic Viera TX-LR37DT30,  ,    ..

, , . , , . .

- Panasonic Viera TX-LR37DT30,

, , , , . .

- Panasonic Viera TX-LR37DT30,

( 165 ) . , , . 4 , . — . - - .

- Panasonic Viera TX-LR37DT30,

, . . . . - 15°, . , , .

- Panasonic Viera TX-LR37DT30,

, Panasonic Viera TX-PR50GT30. — .

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

, , , Panasonic , , . , , , — USB 1, HDD. , . ( , USB HDD 500 .) , Panasonic — , , , .

Panasonic Viera TX-PR50VT30. . , , -.

, . . . , «» , .

. . , , , .

: Viera Connect, — USB- SD .

Viera Connect .

- Panasonic Viera TX-LR37DT30, Viera Connect

- Panasonic Viera TX-LR37DT30, Viera Connect Market

, Panasonic Viera TX-PR42G20.

Panasonic 2011 , 2010 , . ( ), , 3D , Panasonic, MPO (Multi-Picture Object). , , , , SD.

- . . , :

SD- MPEG2 (PAL) AVCHD, 1080p 50 / Panasonic HDC-TM700. SD- USB- DivXTestCD MPEG4- ( DivX 3) WMV (VC-1) Full HD, Bframes, Qpel GMC AVI, DivX MP4 ( AVC). MP4 WMV , . MPEG1 , MPEG2 1080i . MKV , 1080p, «» MKV- , . MP2 (2.0), MP3 (2.0), AC3 (2.0 5.1), WMA9 (2.0) AAC (2.0). , MKV SubRip (SRT) MicroDVD (SUB). 40 ( ). , ( ) , MKV UTF-8 - .

- Panasonic Viera TX-LR37DT30,  MKV-

. ( 4:3 ), . MP3- WMA- , 24- WMA. — JPG MPO.

VGA- (1024×768, 1280×768, 1366×768), 1920 1080 . 1366×768, , , . DDC .

DVI- ( - HDMI DVI) 1920 1080 , ( ), , , ( ). - 1 . , , .

(HDMI-) Blu-ray- Sony BDP-S300. 480i, 480p, 576i, 576p, 720p, 1080i 1080p@24/50/60 . , , , 1080p 24 /. .

. , . , .

: , , , 60 , 3-2 24 / . . . — .

(Intelligent Frame Creation 24p Smooth Film) . , . , , , , . , , 24 /, 60 /. , , . ( ) 60 /.

- Panasonic Viera TX-LR37DT30, Intelligent Frame Creation

25 , 1/6 ( ). , . .

., % ., %
0,44 /² −14,9 30,5
361 /² −12,9 11,1
834:1 −32,5 11,4

, , , , . ( ):

- Panasonic Viera TX-LR37DT30,

, , , , - , .

. ( ), , , 480 , , 240 , , , , . :

- Panasonic Viera TX-LR37DT30,

, , ., — , .

Area Dimmer Control — , . — , 0,1 , — , . , , , , — :

- Panasonic Viera TX-LR37DT30, Area Dimmer Control  - Panasonic Viera TX-LR37DT30, Area Dimmer Control

«-02».

, /² ,
60 398 105
30 248 82
0 92 50
60 + . 322 90
60 + ( ) 114 52,5
60 + ( ) 339 94

0,3 .

- , . -- 16,5  (7,0  . + 9,5  .). 17,3  . , , , .

- 60 / 33  VGA- 21,3/28,2  DVI- ( / ). . .

- . 17 . :

- Panasonic Viera TX-LR37DT30, -

2,2 = 2.2. , : 0 , , 0 , . , , - Panasonic Viera TX-LR42D25, , .

256 ( 0, 0, 0 255, 255, 255) = 2.2 ( +1). ( !) :

- Panasonic Viera TX-LR37DT30, -

, , :

- Panasonic Viera TX-LR37DT30, -

( 2,14) -:

- Panasonic Viera TX-LR37DT30, -

X-Rite ColorMunki Design Argyll CMS (1.1.1).

sRGB:

- Panasonic Viera TX-LR37DT30,

( ), , ( ):

- Panasonic Viera TX-LR37DT30,

. , , . ( ΔE) , True Cinema :

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

, , . -, . , True Cinema, , ΔE, , , .

, , , , , ( ) . IPS- ( ) , , , .

- Panasonic Viera TX-LR37DT30,     - Panasonic Viera TX-LR37DT30,






- Panasonic Viera TX-LR37DT30,    - Panasonic Viera TX-LR37DT30,






- Panasonic Viera TX-LR37DT30,


50% :

,
33
52
45

, . . , , 25° . , , . ±82° 10:1 10:1, .

, (127, 127, 127), , , -, - - , , . 0° ( ) 80° 5°. ΔE . :

- Panasonic Viera TX-LR37DT30,      - Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

45°. ΔE 3. , , IPS . - .

. , , , .

, . Panasonic 4 : TY-EW3D10E, Panasonic Viera TX-PR50VT20, TY-EW3D2LE, TY-EW3D2ME TY-EW3D2SE, . Panasonic Viera TX-PR42GT20.

— (Frame Packing , HDMI-), ( 1920 1080 ) , : (. , , — ), (. , , ). — «» . , 2D->3D , , SD- USB- UPnP .

, Microsoft Windows 7 AMD Radeon HD 6850 Blu-ray. Blu-ray 3D CyberLink PowerDVD 10 Ultra 3D. Panasonic : , , ( ), , 1080p — . Blu-ray 3D . , . , , 24p Smooth Film 3:

, /
, /
60 50 24
3 = 605048
3 = 100Hz505050
3 = , 24p Smooth Film .—*60
3 = 100Hz, 24p Smooth Film .50
* 24p Smooth Film 24 /.

, - - . , 100% . , , , .

60 /:
- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

50 /:
- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

48 /:
- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

- Panasonic Viera TX-LR37DT30,

, . 48 / ( ), 50 /, 60 /. :

  • Blu-ray 3D ( 24 /) 24p Smooth Film, 3 , , 3 100Hz;
  • (, ) 50 , 60 ;
  • 60 , 3 100Hz.

.

. , , ( , ):

- Panasonic Viera TX-LR37DT30,

, , , . . , ( , , , ) , . , :

- Panasonic Viera TX-LR37DT30,         ,

, :

- Panasonic Viera TX-LR37DT30,

60 / , 24  / (48 / ) 50 /. ( ) 60 / , . , , , .

, /
60 50
, /² 121 137
, /² 38 52
, /² 76 104

, , . , . , 2. .

Panasonic -, , , , , , 3D-, . , , . , .

:

  • SD- USB-
  • Viera Connect, Skype
  • UPnP (DLNA)
  • -

:

  • 1920 1080 VGA-
