Паспортные характеристики, комплект поставки и цена
| Паспортные характеристики | |
| Технология проецирования | DLP |
| Матрица | Один чип DMD |
| Разрешение | 1920×1080 (Full HD) |
| Объектив | 1,36x, F1:2,5—2,93, f = 15,98—21,42 мм |
| Тип источника света | Ртутная лампа высокого давления, 260 Вт |
| Срок службы источника света | 3000/6000 ч (режимы обычный/экономный) |
| Световой поток | 2500 ANSI лм |
| Контрастность | 20 000 : 1 (full on/full off, динамическая) |
| Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) | минимум 1,02 м (0,9—1,3 м) |
| максимум 7,62 м (7,1 м) | |
| Интерфейсы |
|
| Форматы входного сигнала | Телевизионные (композитный): NTSC, PAL, SECAM |
| Компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): до 1080p при 60 Гц | |
| Аналоговые RGB-сигналы: до 1920×1200 при 60 Гц (отчет MonInfo) | |
| Цифровые сигналы (HDMI): до 1920×1200 при 60 Гц (отчет MonInfo) | |
| Уровень шума | 34 дБ яркий режим / 28 дБ экономный режим |
| Встроенная звуковая система | Громкоговоритель 10 Вт |
| Особенности |
|
| Размеры (Ш×В×Г) | 373×100,5×223,4 мм |
| Масса | 3,1 кг |
| Потребляемая мощность | 325 Вт яркий режим, 270 Вт экономный режим, менее 0,5 Вт в ждущем режиме |
| Напряжение питания | 100—240 В, 50—60 Гц |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.acer.com |
| Средняя текущая цена | T-12915053 |
| Розничные предложения | L-12915053-10 |

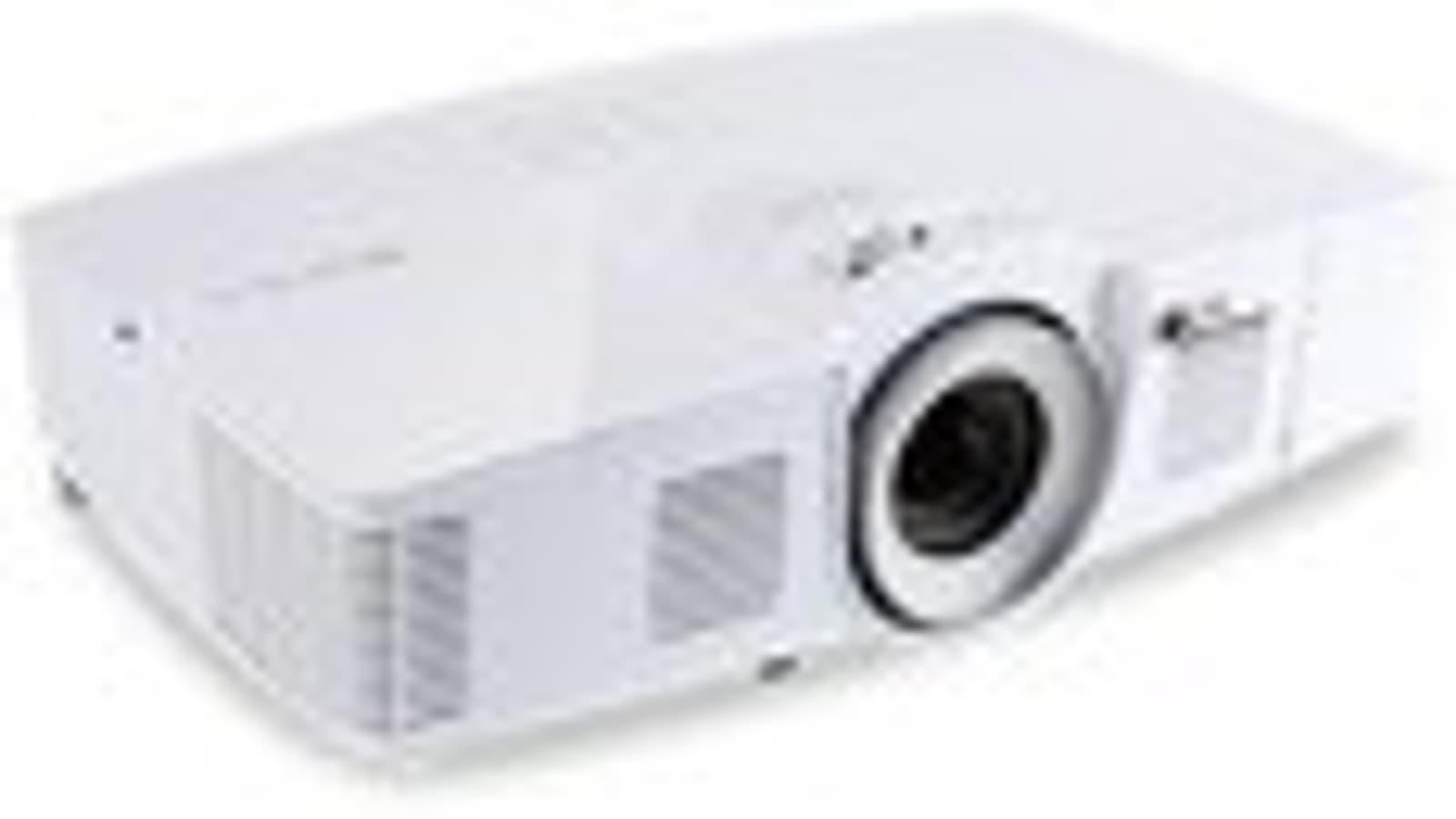

Внешний вид

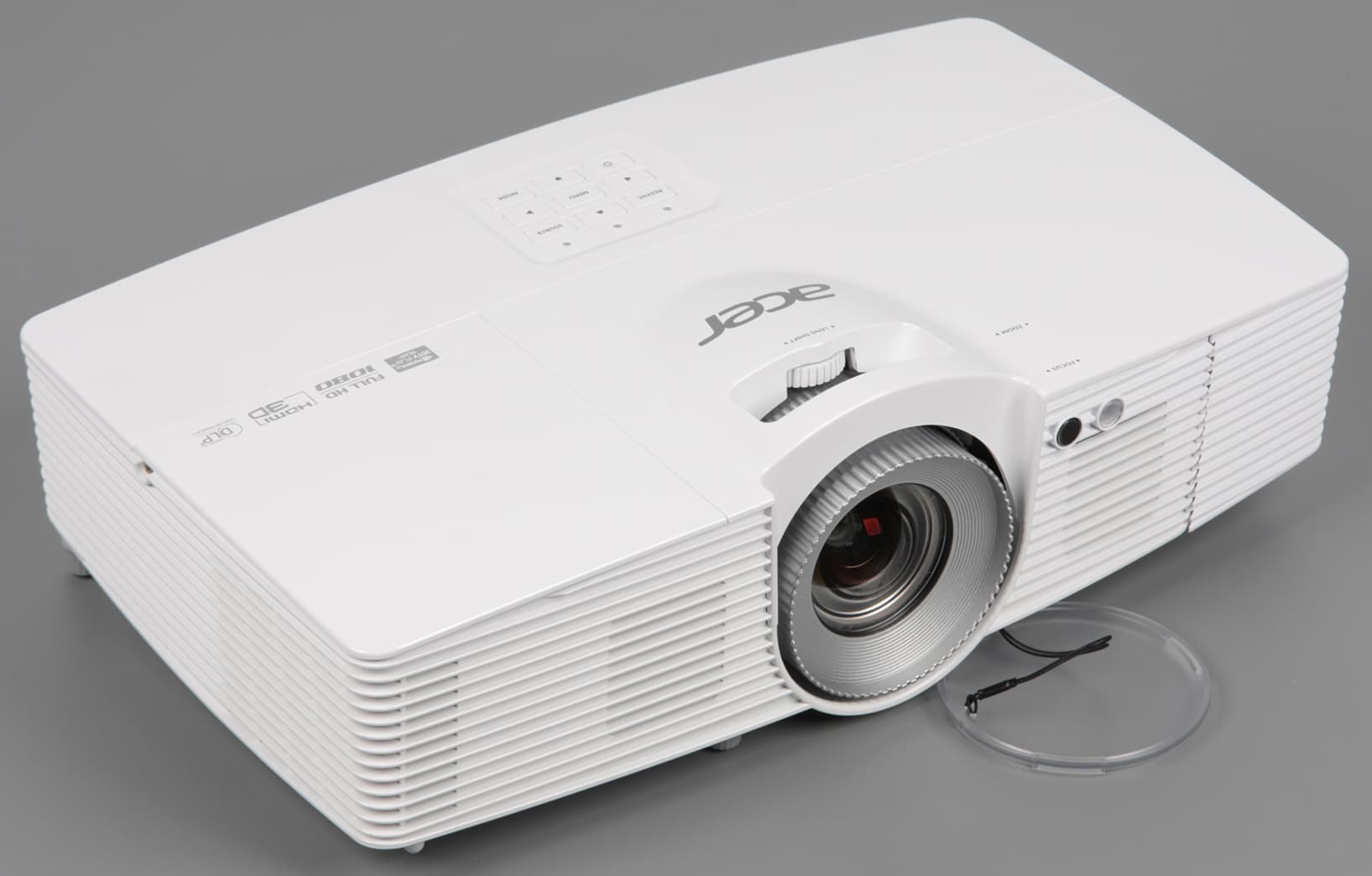

Корпус проектора в основном изготовлен из белого пластика с гладкой матовой поверхностью, но передняя половина верхней панели зеркально-гладкая, а вторая ее половина матовая и с фактурой.

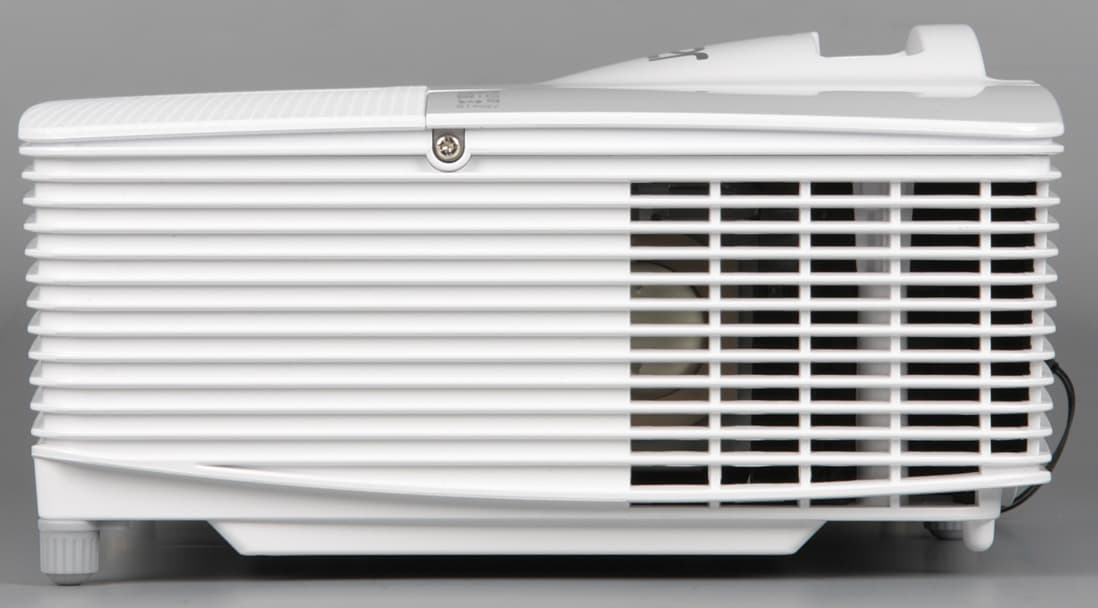

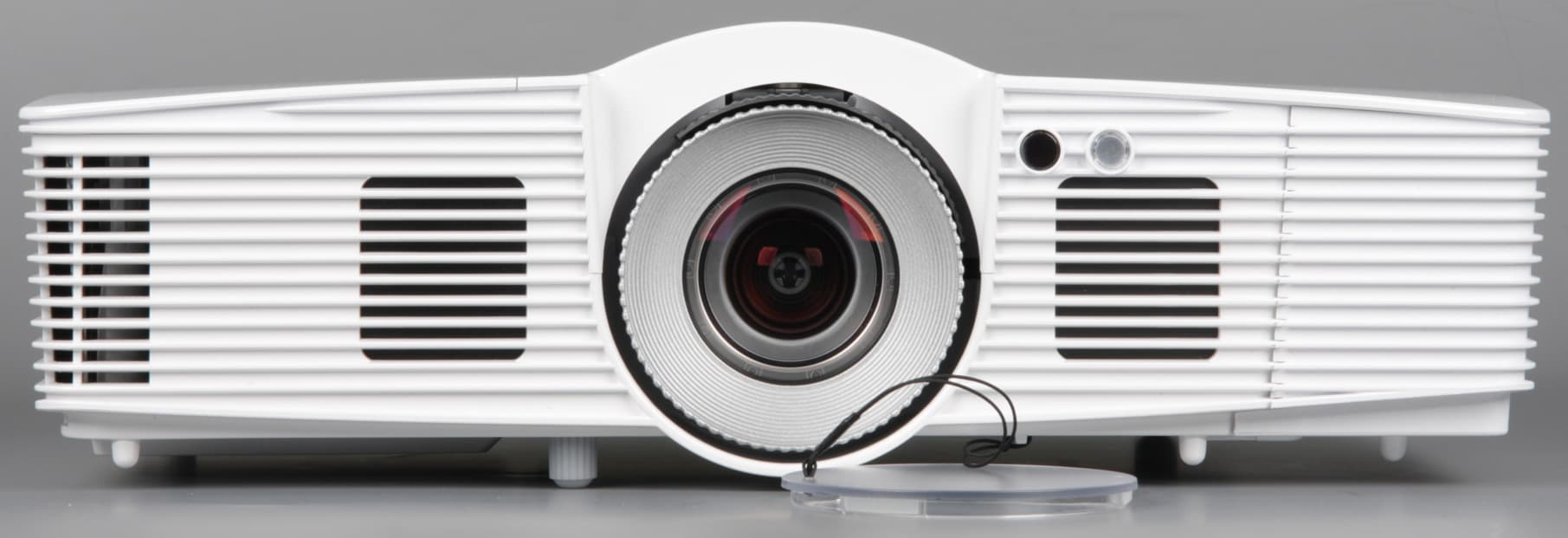

В целом корпус не маркий. Спереди и по бокам — вентиляционные решетки.

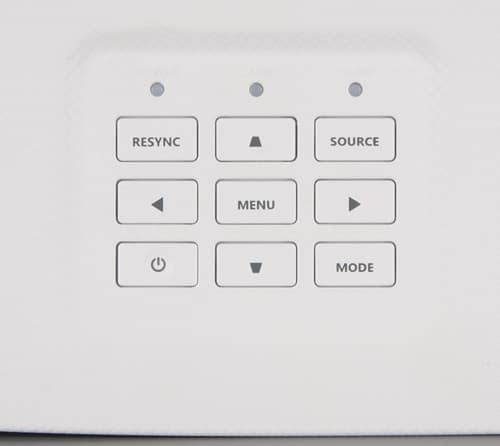

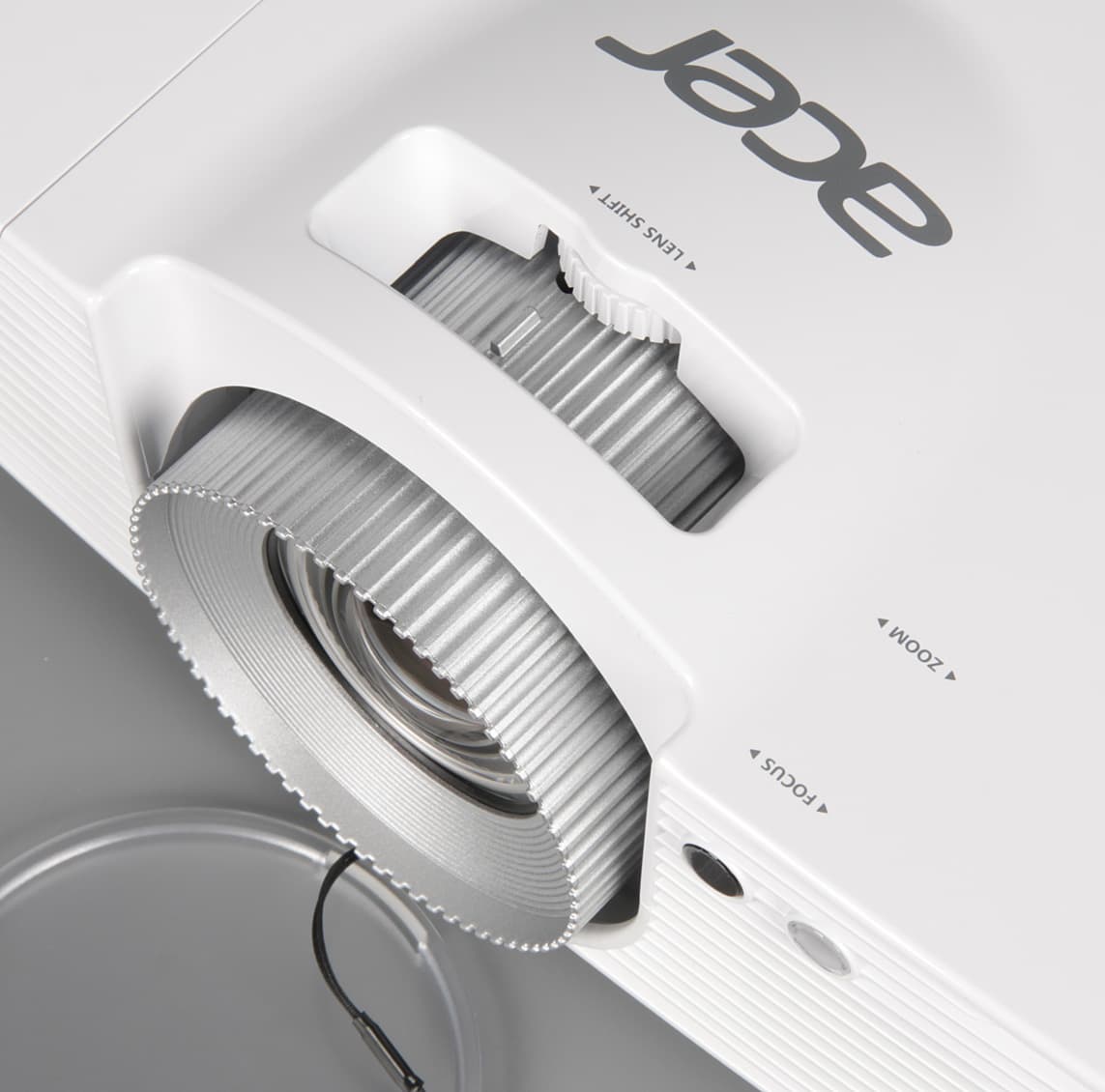

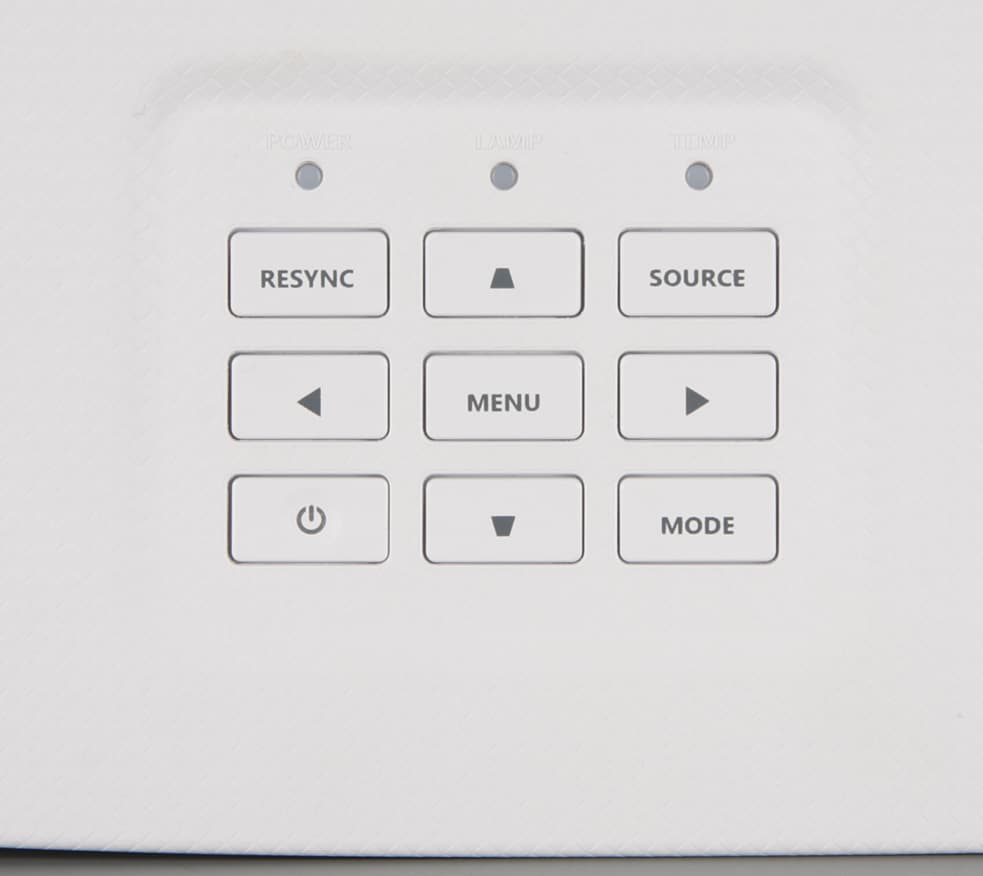

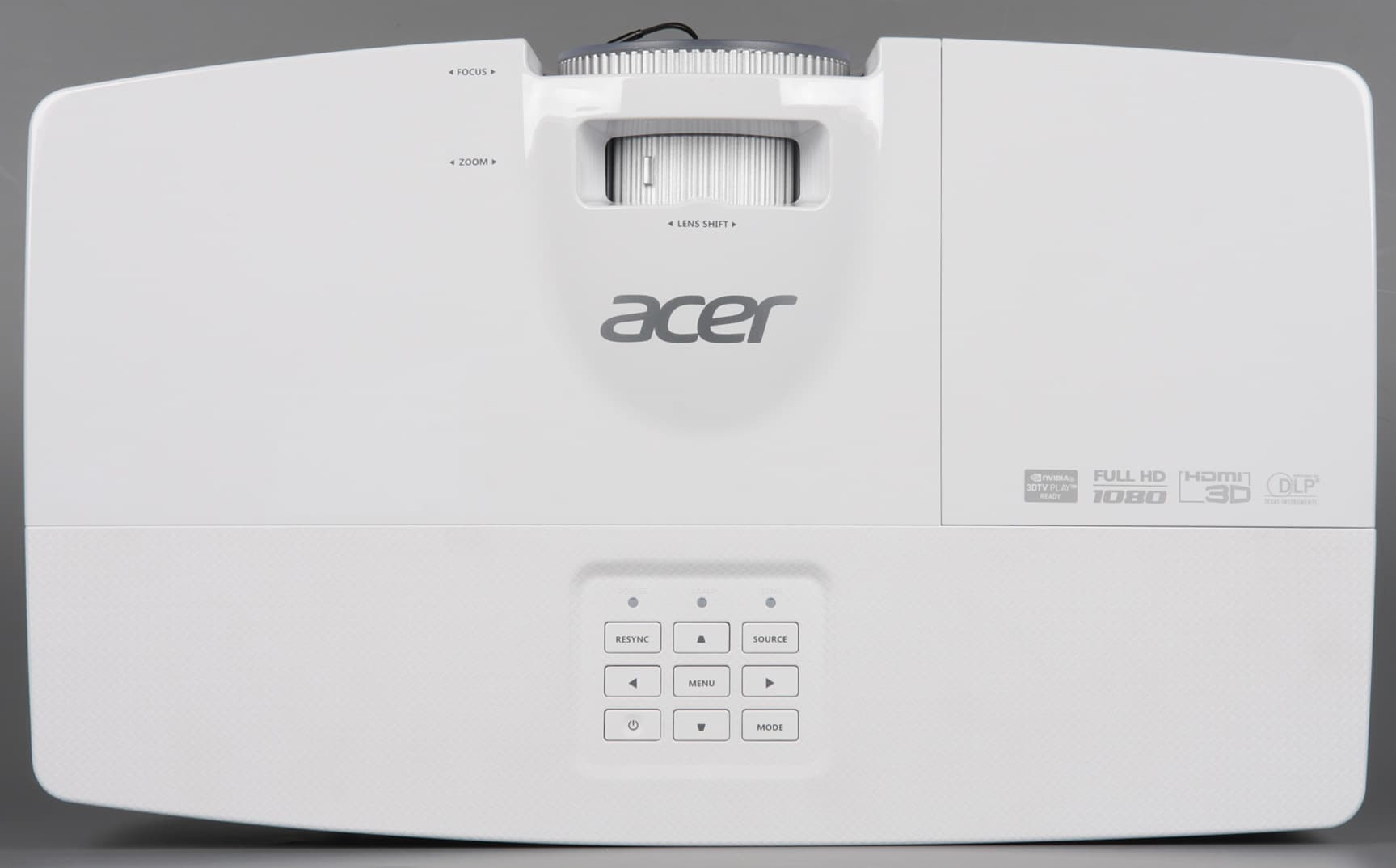

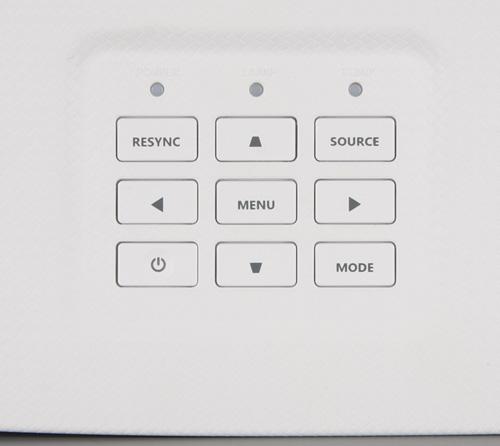

На верхней панели над объективом есть ниша, открывающая доступ к ребристому кольцу трансфокатора и воротку вертикального сдвига объектива, а ближе к задней панели находятся кнопки управления и индикаторы состояния.

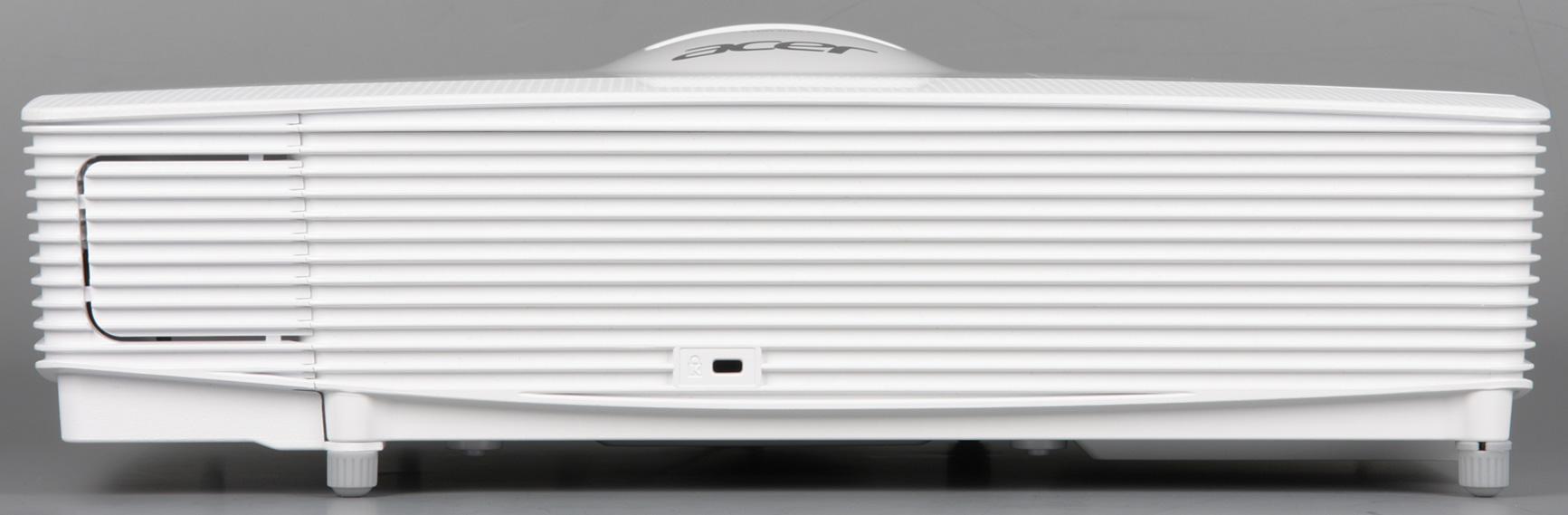

Кроме того, на верхней панели присутствует крышка, закрывающая ламповый отсек. На задней панели — одинокий разъем для кенсингтонского замка.

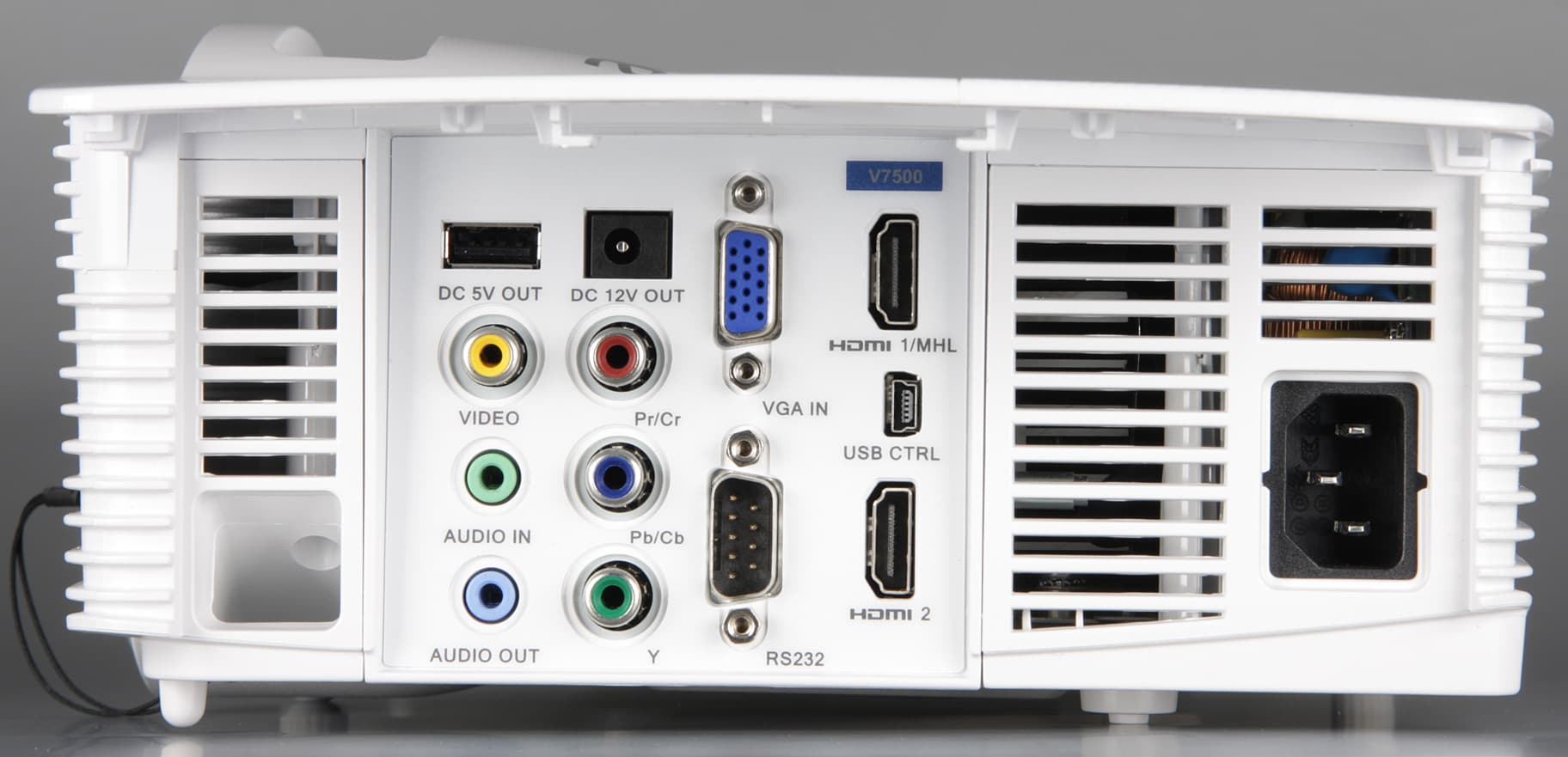

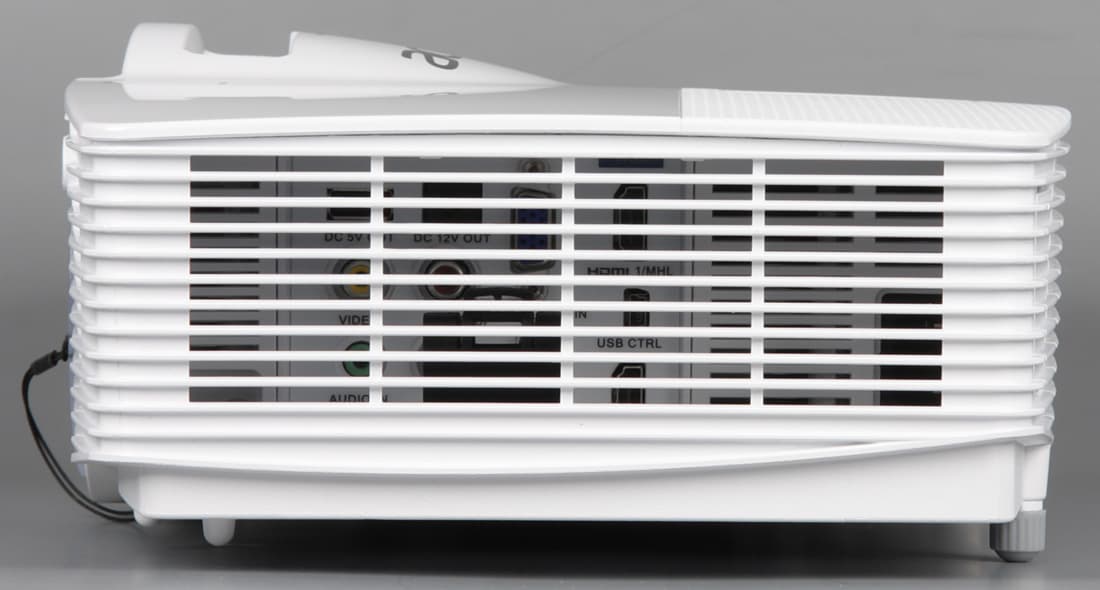

Необычно то, что ниша с интерфейсными разъемами находится на левом боку. На дно этой ниши наклеена подкладка из белого пластика, устойчивого к повреждениям. Так же на левом боку можно обнаружить разъем питания. Выполнив все подключения, весь левый бок можно закрыть кабельной крышкой, придав тем самым проектору более аккуратный вид.

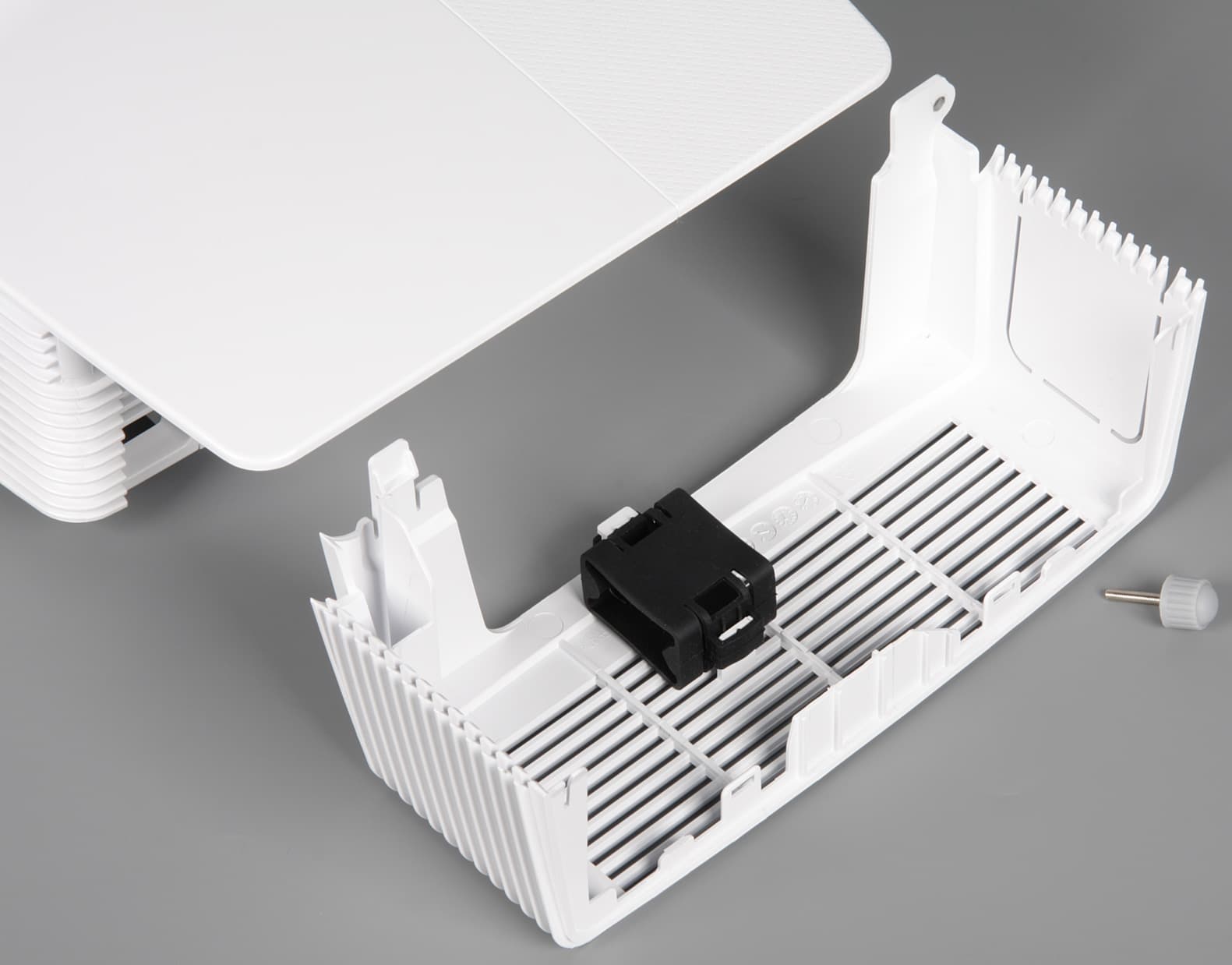

Предусмотрена возможность аккуратного удаления части крышки, чтобы при необходимости можно было вывести кабели назад. ИК-приемник только один — спереди.

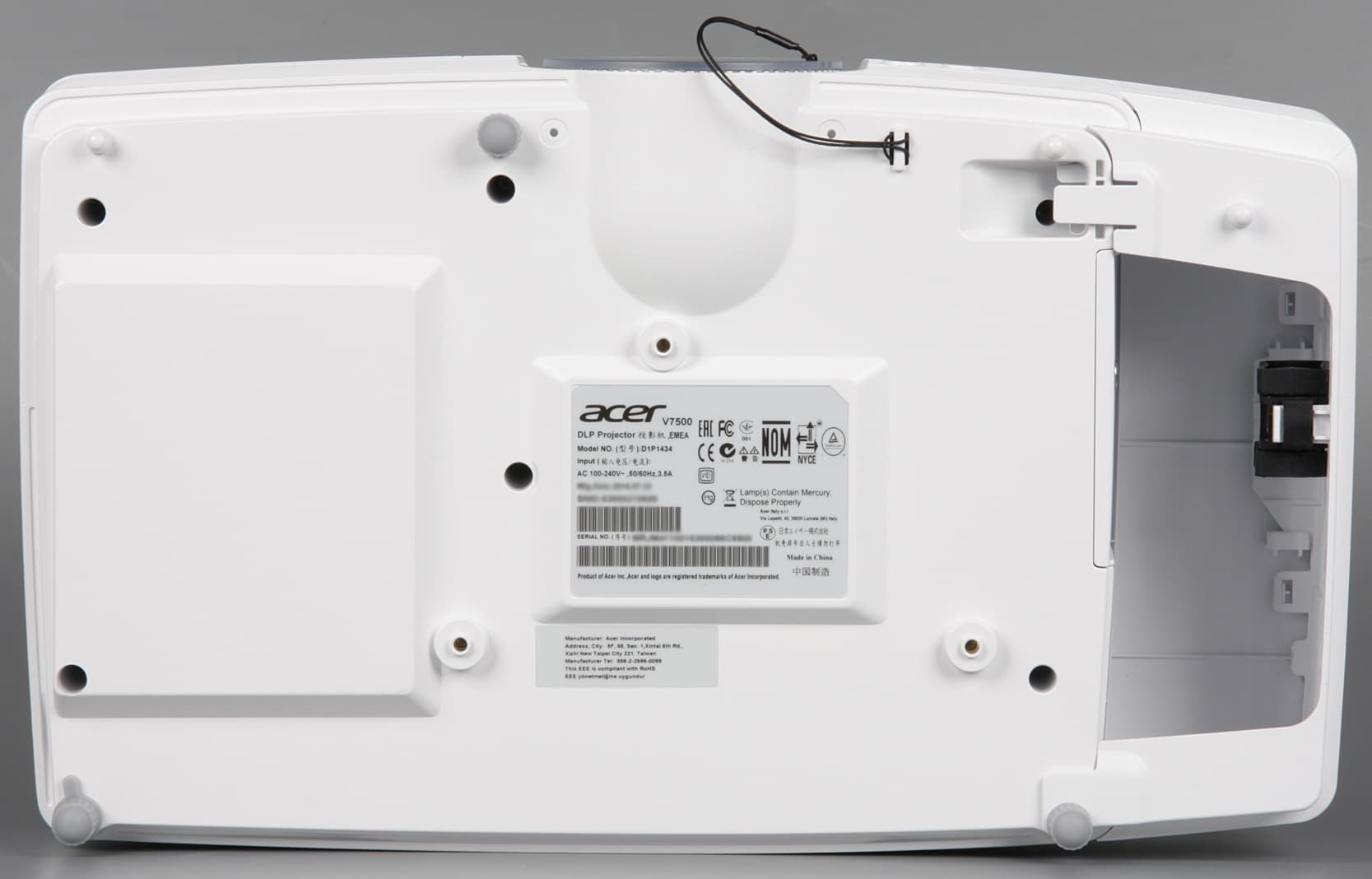

Объектив предохраняет крышечка из матового полупрозрачного пластика, прикрепленная шнурком к корпусу проектора. Все три ножки вывинчиваются из корпуса (задние примерно на 11 мм, передняя — на 25 мм, стальные резьбовые стойки и металлические резьбовые гнезда), что позволяет приподнимать переднюю часть проектора и устранять небольшой перекос при его размещении на горизонтальной поверхности. В днище проектора вделаны 3 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне. На стыке днища и левого бока есть скоба из пластика, за которую проектор можно пристегнуть к чему-то массивному, чтобы не украли.

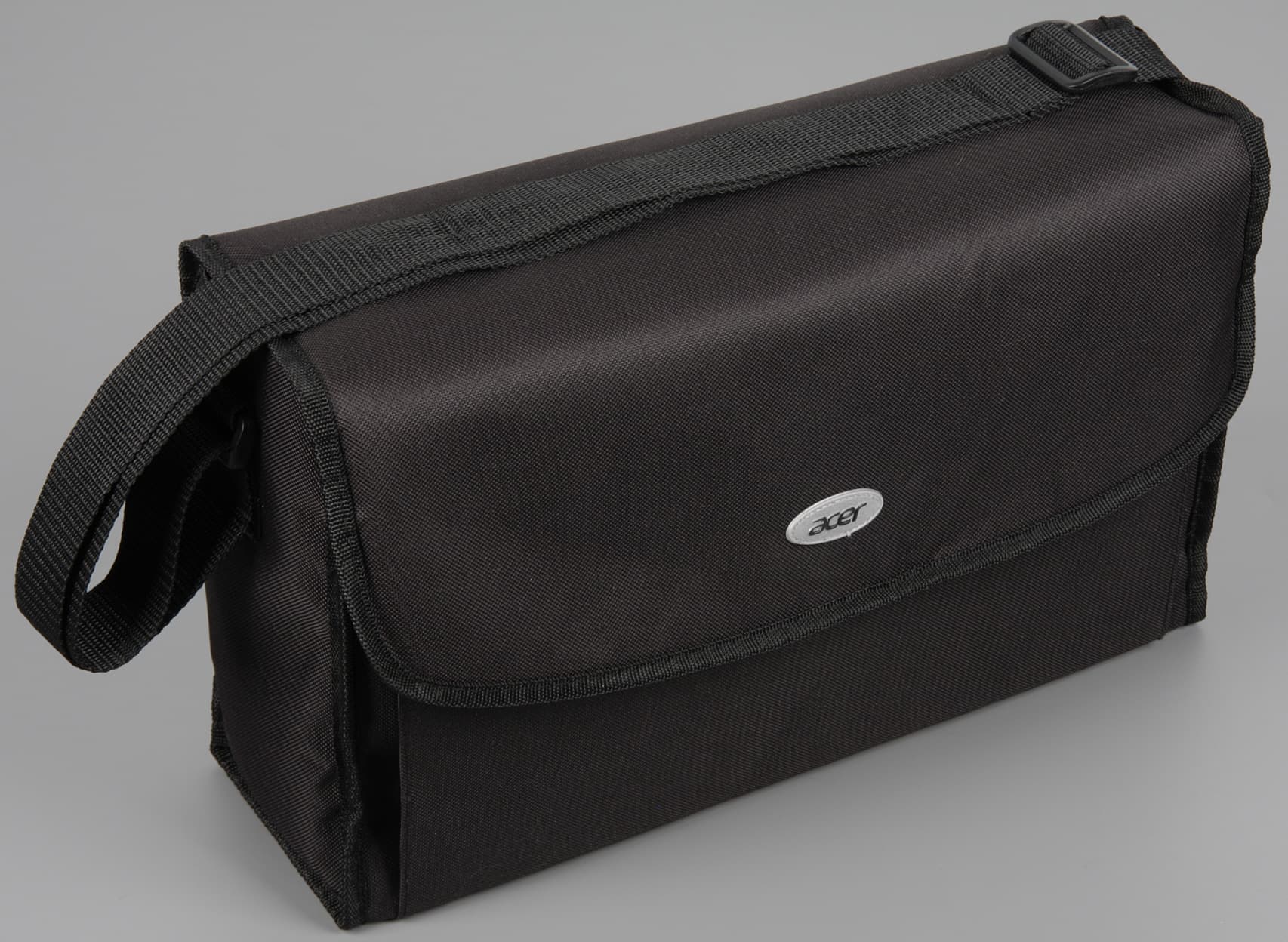

В комплект поставки входит простая сумка с нетолстыми защитными прокладками в стенках, с дополнительным отделением для аксессуаров и с наплечным ремнем, предназначенная для транспортировки и хранения проектора и принадлежностей к нему.
Поставляется проектор в небольшой красочно оформленной коробке с прорезными ручками по бокам.
Пульт

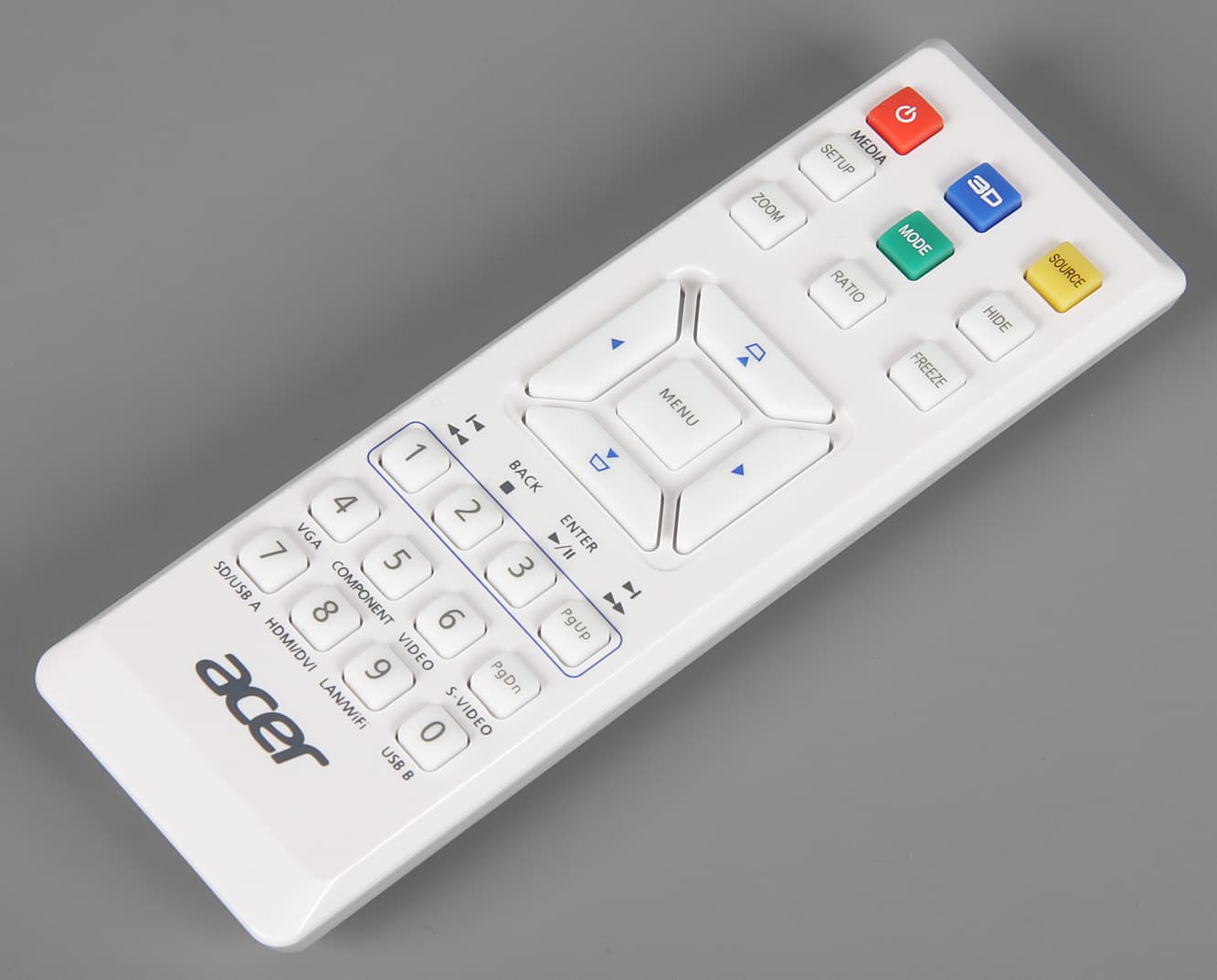

Пульт небольшой, в руке лежит удобно, до всех кнопок можно дотянуться, не перехватывая пульт в руке. Однако кнопки мелкие (они из резиноподобного материла), подписи к ним тоже, да и подсветки нет, что затрудняет использование пульта в затемненном помещении. Питается пульт от двух элементов питания AAA.
Коммутация
Проектор оснащен стандартными разъемами. Входов относительно много — набор аналоговых интерфейсов и два цифровых HDMI, один из которых поддерживает подключение мобильных устройств по MHL. Ко входу VGA можно подключать и источники компонентного цветоразностного сигнала, но для этого нужно будет воспользоваться переходником на три разъема RCA. Есть автоматическое обнаружение сигнала на входах (его можно отключить). В проектор встроен громкоговоритель, поэтому есть и аналоговый аудиовход, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы или наушников нужно использовать выход Audio out, если этот разъем задействован, то встроенный громкоговоритель отключается. Вход управления экрана с электроприводом можно подключить к разъему DC 12V Out, тогда, если будет включена опция Автоэкран, экран будет автоматически разворачиваться при включении проектора. Интерфейс RS-232 предназначен для дистанционного управления проектором. Подключенный по USB (через разъем Mini-USB) проектор определяется как HID-устройство, что позволяет с пульта проектора на компьютер передавать управляющие сигналы — двигать курсор мыши и эмитировать нажатие на клавиши перелистывания страниц (так можно удаленно перелистывать слайды презентации). Разъем USB типа A предназначен для подпитки внешних устройств (заявлено, что выдает до 1,5 А), например, его можно использовать для подзарядки активных очков или беспроводных приемников/микрокомпьютеров, подключенных к HDMI. Для подключения таких устройств можно использовать комплектный удлинитель HDMI, а само устройство можно закрепить изнутри на кабельной крышке с помощью фиксатора из эластичного материала. Судя по всему, в стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали. Заявлено, что поддерживаются стереоскопические сигналы с чередованием кадров (до 120 Гц при 1280 на 720(800) пикселей), с горизонтальной или вертикальной стереопарой, чересстрочный формат и упакованные кадры, а проектор можно непосредственно подключать к плееру Blu-ray 3D.

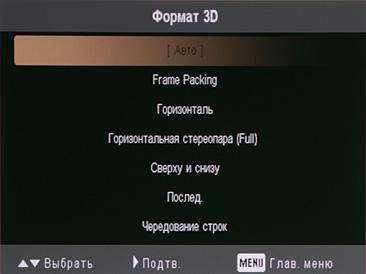

Для сигнала 24p в стереоскопическом режиме можно выбирать 144 или 96 Гц для частоты чередования ракурсов.
Меню и локализация

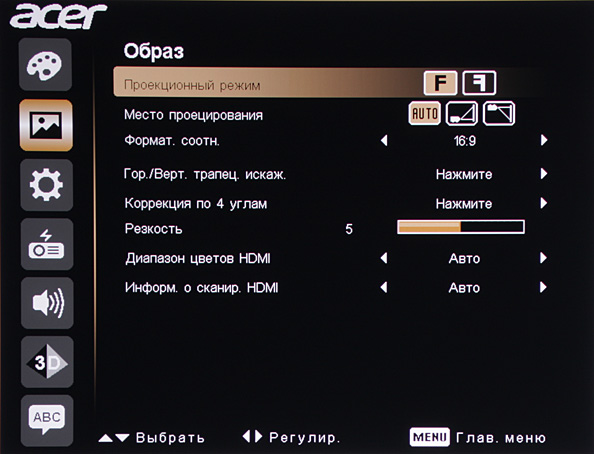

Дизайн меню узнаваем. В меню используется ровный шрифт без засечек, но размер буковок мелковат, что снижает читаемость. Навигация удобная, хотя и нужно привыкнуть в ряде случаев пользоваться стрелкой вправо. При настройке параметров изображения меню убирается с экрана, остается только небольшая полоска внизу с регулируемым параметром. Это облегчает оценку вносимых в изображение изменений.

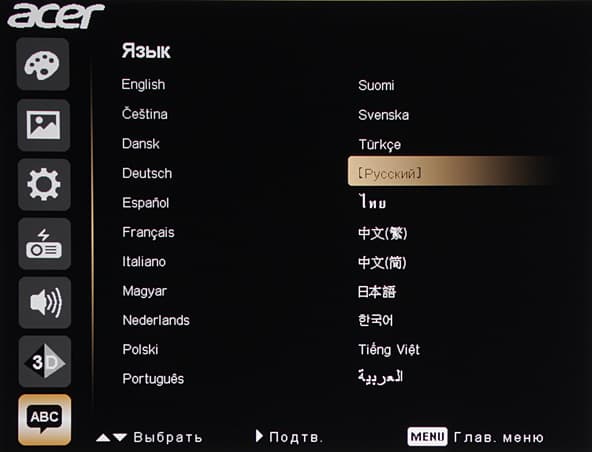

Присутствует версия меню на русском языке.
Перевод на русский язык в целом адекватный, но есть и огрехи. К проектору прилагается напечатанное краткое руководство пользователя в основном в картинках, а русскую версию полного руководства можно найти на прилагаемом CD-ROM.
Управление проекцией
Фокусировка изображения на экране и регулировка фокусного расстояния производится вращением ребристых колец на объективе. Кольцо трансфокатора имеет и выступающий рычажок. Проекция направлена вверх, так что нижний край области проекции находится заметно выше оси объектива. Воротком проекцию можно чуть подвинуть вверх-вниз (реальный диапазон сдвига составляет всего 3,5% от высоты проекции). В наличии функция автоматической или ручной коррекции вертикальных и только ручной — горизонтальных трапецеидальных искажений, а также удобная функция коррекции геометрии по углам. Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео. Настройка Информ о сканир. HDMI управляет обрезкой изображения по периметру (с увеличением). Есть цифровое увеличение (до 2х), кнопка Freeze «замораживает» картинку, а кнопка Hide временно приостанавливает проекцию изображения. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление).
Проектор среднефокусный, поэтому его можно размещать на уровне переднего ряда зрителей или за ним.
Настройка изображения

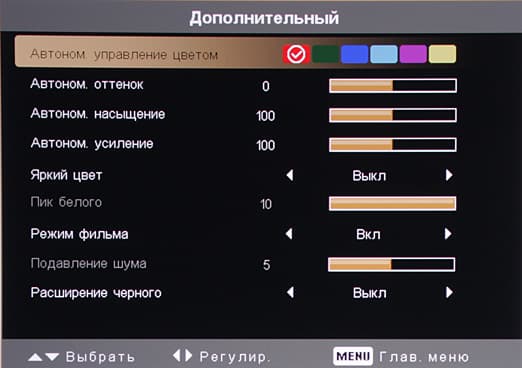

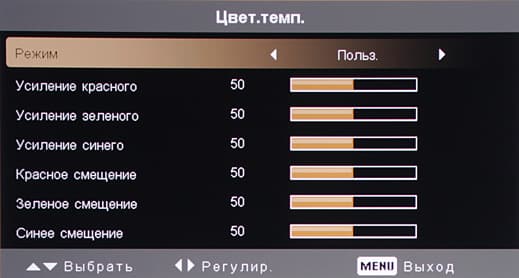

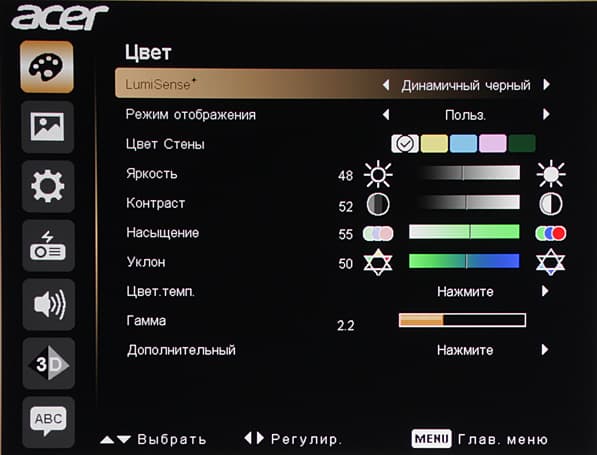

В проекторе имеется шесть предустановленных режимов с фиксированными настройками изображения и один пользовательский режим. Настроек, регулирующих яркостный и цветовой баланс, относительно много, некоторые настройки отчасти дублируют друг друга в плане производимого эффекта.
На передней панели рядом с приемником ИК находится матовое окошко датчика освещенности. Если для настройки LumiSense выбрать значение Автояркость, то, как сказано в руководстве, датчик «автоматически определяет уровень внешнего освещения и оптимизирует яркость и насыщенность цвета проецируемого изображения». Впрочем, мы после активации данного режима никакого эффекта, кроме подергивания картинки при резкой смене освещенности, не обнаружили. Доступность некоторых настроек зависит от текущего типа сигнала. Настройки запоминаются для каждого типа подключения.
Дополнительные возможности
Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала. В зависимости от значения установки Выключить режим при выключении проектор или будет сразу выключаться, перейдя в режим охлаждения лампы, или еще 2 минуты будет находиться в режиме моментального возобновления проекции. Проектор может самостоятельно включаться при подаче питания и/или при включении источника, подключенного по HDMI (поддерживается CEC). Управление по CEC также поддерживает синхронное выключения проектора и источника. Проектор может показывать субтитры, передаваемые вместе с видеосигналами некоторых типов. Для использования в качестве заставки можно захватить выводимое изображение. Для исключения несанкционированного использования проектора служит защита паролем. При активации этой функции после включения проектора потребуется ввести пароль пользователя, который нужно будет повторно ввести через установленное время, если дополнительно был установлен интервал работы. Для изменения настроек безопасности нужно ввести пароль администратора. В комплекте поставки есть карточка с уникальным универсальным паролем администратора. Если уж забыли текущий пароль администратора и потеряли карточку, то придется обращаться в сервисный центр Acer. Впрочем, все эти функции мы не тестировали, просто перечисляем, что указано в руководстве к проектору.
Измерение яркостных характеристик
Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. Результаты измерений для проектора Acer V7500 (неуказанные настройки имеют значения, обеспечивающие максимальные яркость и контраст):
| Режим | Световой поток |
| — | 2300 лм |
| Яркий цвет выкл. | 1800 лм |
| Экономный режим | 1800 лм |
| Выполнена коррекция цветового баланса | 1200 лм |
| Равномерность | |
| +24%, −45% | |
| Контрастность | |
| 640:1 | |
Максимальный световой поток чуть ниже паспортного значения. Равномерность освещенности белого поля приемлемая. Контрастность даже для DLP-проектора высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.
| Режим | Контрастность full on/full off |
| — | 2000:1 |
| Яркий цвет выкл. | 1500:1 |
| Режим Динамичный черный | 9300:1 |
| Выполнена коррекция цветового баланса | 1200:1 |
Контрастность без коррекции цветов (то есть в самом ярком режиме) относительно высокая. Улучшение цветопередачи естественно снижает контрастность и световой поток, то есть у пользователя есть выбор — или добиваться максимального правдоподобия цветов и немного терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст. С включенным динамическим управлением яркостью контраст между светлыми и темными кадрами возрастает, но практической пользы от этого немного.

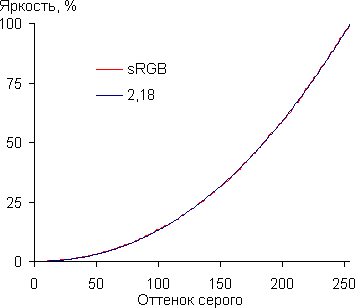

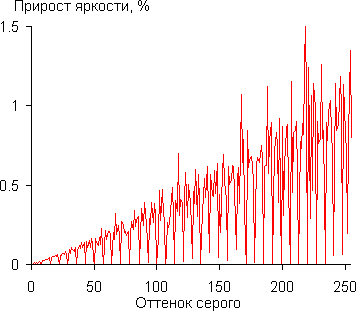

Для оценки изменения яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для профиля sRGB. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

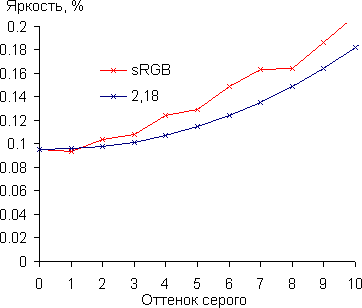

Из графика следует, что далеко не каждый следующий оттенок значимо ярче предыдущего. При этом ближайший к черному оттенок не отличим по яркости от черного цвета:
Аппроксимация полученной гамма-кривой дала значение показателя 2,18, что практически равно стандартному значению 2,2, при этом реальная гамма-кривая почти не отклоняется от степенной зависимости:
Проектор оснащен светофильтром с шестью сегментами: красный, зеленый и синий, повторяющиеся два раза в этом порядке, но один из красных сегментов имеет плотность ниже, чем другой. За счет использования промежутков между сегментами повышается яркость белого поля при включении режима Яркий цвет (обычно он имеет фирменное название Brilliant Color). Разумеется, увеличение яркости белого относительно, например, чистых красного, зеленого и синего немного ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят тускловатыми. При выключении режима Яркий цвет баланс выравнивается. Однако при этом понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к некоторому снижению контраста.
Судя по графикам зависимости яркости от времени, частота чередования триад цветов светофильтра составляет 240 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 4x. Частота относительно высокая, поэтому эффект «радуги» заметен не очень сильно. В режиме 24 кадр/с частота чередования даже выше — 288 Гц, что очень хорошо. Как и во многих DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).
Звуковые характеристики и потребление электроэнергии
Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.
Уровень шума и потребляемая мощность, как уже было указано, зависят от текущего режима.
| Режим | Уровень шума, дБА | Субъективная оценка | Потребление электроэнергии, Вт |
| Высокой мощности | 38,5 | Тихо | 307 |
| Низкой мощности | 34,4 | Очень тихо | 247 |
В режиме ожидания потребление электроэнергии составило 0,5 Вт.
Для кинотеатрального проектора уровень шума в режиме с высокой яркостью лампы довольно высокий, но на пониженной яркости шум снижается до приемлемой величины.
Встроенный громкоговоритель для проектора относительно громкий. Искажения и паразитные резонансы хорошо выражены. В целом качество среднее. При подключении наушников встроенные громкоговорители отключаются. Качество звука в наушниках хорошее, так как звук чистый, диапазон воспроизводимых частот широкий, шума в паузах нет.
Тестирование видеотракта
VGA-подключение
При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 2 до 255, то есть завала нет в светах, но в тенях пара оттенков сливается с черным. Вариация цветовой примеси на шкале серого незначительная. Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и качественно.
DVI-подключение
При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Геометрия отличная — прогиб внутрь по границам проекции не превышает 3-4 мм на 1,5-2 м ширины. Четкость высокая, также как и при VGA-подключении цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные, даже в углах ширина неяркой цветной каемки у контрастных объектов минимальная. Равномерность фокусировки очень хорошая — только к углам картинка чуть теряет в резкости.
HDMI-подключение
HDMI-подключение тестировалось с использованием Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая. В режиме 1080p при 24 кадр/с кадры выводятся с равной длительностью. В тенях есть завал всего на один оттенок, но в светах тонкие градации оттенков различаются вплоть до белого. Яркостная и цветовая четкости всегда очень высокие.
Функции обработки видеосигнала
В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области чаще всего выводятся по полям (кадры восстанавливались только для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). Впрочем, для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы хорошее.
Определение задержки вывода
Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. В итоге задержка вывода изображения составила примерно 50 мс для VGA- и для HDMI-подключения. Задержка пограничная, при работе она почти не ощущается, но в случае очень динамичных игр уже может отрицательно повлиять на результативность.
Оценка качества цветопередачи
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват несколько отличается от sRGB:

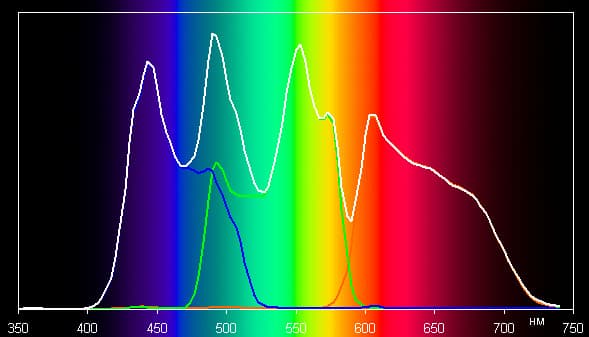

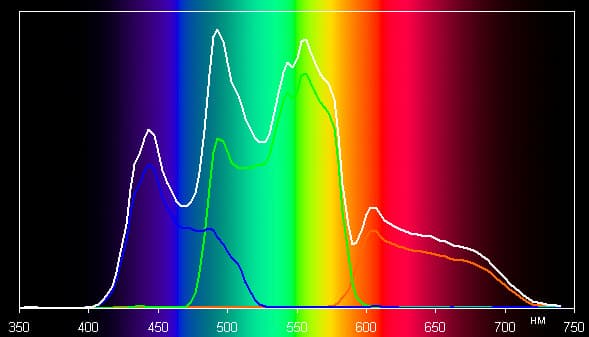

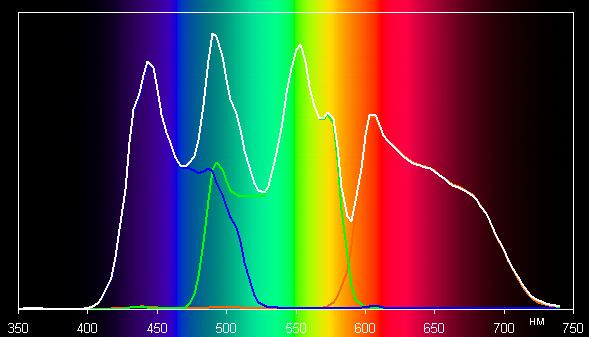

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. Приведем спектры, полученные для самого яркого режима — для режима Яркий с включенным режимом Яркий цвет и с максимальным значением Пик белого (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):
Видно, что яркость белого цвета несколько выше яркости зеленого и красного цветов, поэтому в этом режиме цвета на фоне белых участков изображения выглядят чуть тускловатыми. При выключенном режиме Яркий цвет яркость цветов выровнена относительно яркости белого:

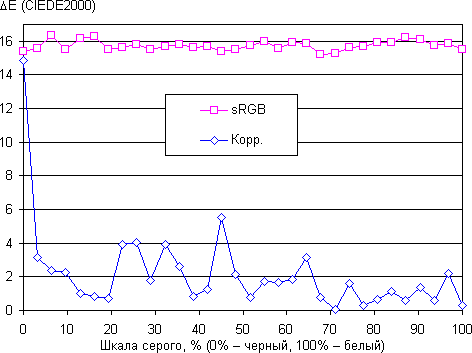

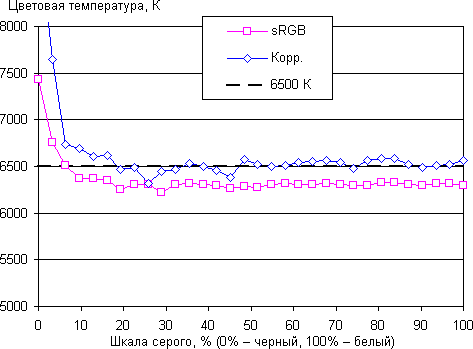

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режима sRGB и после ручной коррекции цветового баланса:
Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что цветопередача даже в режиме sRGB компромиссная (в случае других предустановленных режимов она не лучше), так как цветовая температура достаточно близка к 6500 К, но ΔE гораздо выше пороговых 10 единиц, разумеется, за счет избытка зеленой компоненты как самой яркой. После коррекции баланс выравнивается, но напомним, что при этом снижается как яркость, так и контрастность.
Выводы
Проектор Acer V7500 оснащен светофильтром с чередованием сегментов RGBRGB. Такой светофильтр в одночиповом DLP-проекторе позволяет получить сбалансированное соотношение яркости цветов и яркости белого с сохранением высокой контрастности и яркости изображения. В итоге проектор можно рекомендовать для применения в домашнем кинотеатре начального уровня, а относительно высокая яркость не исключает просмотр развлекательного контента и игр на большом экране в условиях неполного затемнения. При необходимости этот проектор допустимо использовать для проведения презентаций. Для просмотра стереоскопического изображения придется приобрести активные затворные очки, которых, к сожалению, в комплекте поставки нет. Проектор отличает необычная компоновка с разъемами на боку, которые закрывает кабельная крышка.
Достоинства:
- Правильный вид светофильтра
- Хорошее качество изображения, правда, после ручной подстройки
- Поддержка стереоскопического режима
- В режиме 24 кадр/с частота чередования цветов 288 Гц
- Два HDMI-входа и поддержка MHL
- Хорошее качество звука в наушниках
- Аккуратный дизайн
- Функции защиты от кражи и несанкционированного использования
- Возможность скрытой установки Wi-Fi-адаптера или микрокомпьютера
- Есть кабельная крышка
- С пульта ДУ можно дистанционно перелистывать слайды презентации
- Сумка в комплекте
- Русифицированное меню
Недостатки:
- У пульта ДУ нет подсветки кнопок
