Обзор видеокарты Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G (8 ГБ)

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G 8 ГБ 256-битной GDDR6

Кратко о главном

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Абсолютным лидером 3D-графики игрового класса аж с осени 2018 года остается ускоритель Nvidia GeForce RTX 2080 Ti, который является лучшим решением для игры в разрешении 4К с максимальными настройками графики. Более новая модель GeForce RTX 2080 Super лишь немного уступает лидеру, она также прекрасно годится для игры с максимальными настройками графики в разрешении 3840×2160. Частоты рассматриваемой карты Gigabyte немного выше, чем у референса, так что и на диаграмме эта карта располагается чуть-чуть выше.

Характеристики карты

Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.).

Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G 8 ГБ 256-битной GDDR6
Параметр Значение Номинальное значение (референс)
GPU GeForce RTX 2080 Super (TU104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1680—1845(Boost)—2010(Max) 1650—1815(Boost)—1965(Max)
Частота работы памяти (физическая (эффективная)), МГц 3875 (15550) 3875 (15500)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 48
Число операций (ALU) в блоке 64
Суммарное количество блоков ALU 3072
Число блоков текстурирования (BLF/TLF/ANIS) 192
Число блоков растеризации (ROP) 64
Число блоков Ray Tracing 48
Число тензорных блоков 384
Размеры, мм 265×137×37 (с учетом высоты водоблока) 270×100×36
Количество слотов в системном блоке, занимаемые видеокартой 2 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 250 252
Энергопотребление в режиме 2D, Вт 32 37
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 18,0 32,4
Уровень шума в 2D (просмотр видео), дБА 18,0 25,4
Уровень шума в 2D (в простое), дБА 18,0 25,8
Видеовыходы 1×HDMI 2.0b, 3×DisplayPort 1.4 1×HDMI 2.0b, 3×DisplayPort 1.4, 1×USB-C (VirtualLink)
Поддержка многопроцессорной работы Nvidia SLI (NV Link)
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 1 1
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Розничные предложения карты Gigabyte

Память

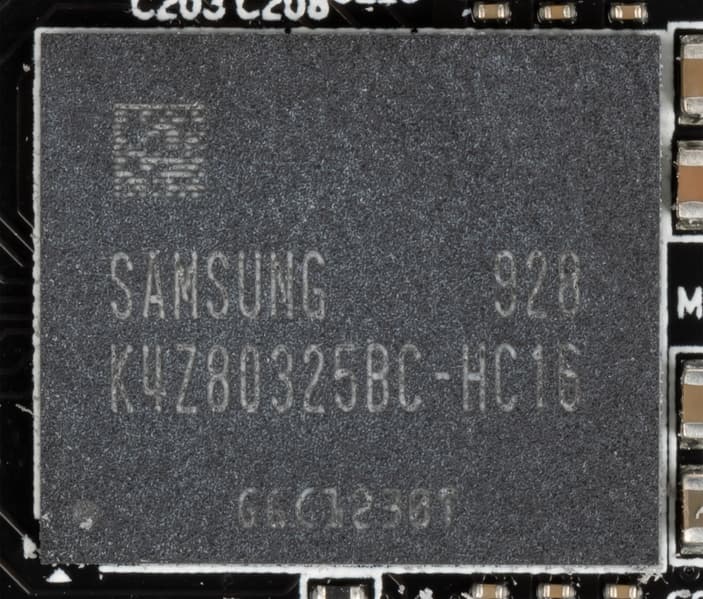

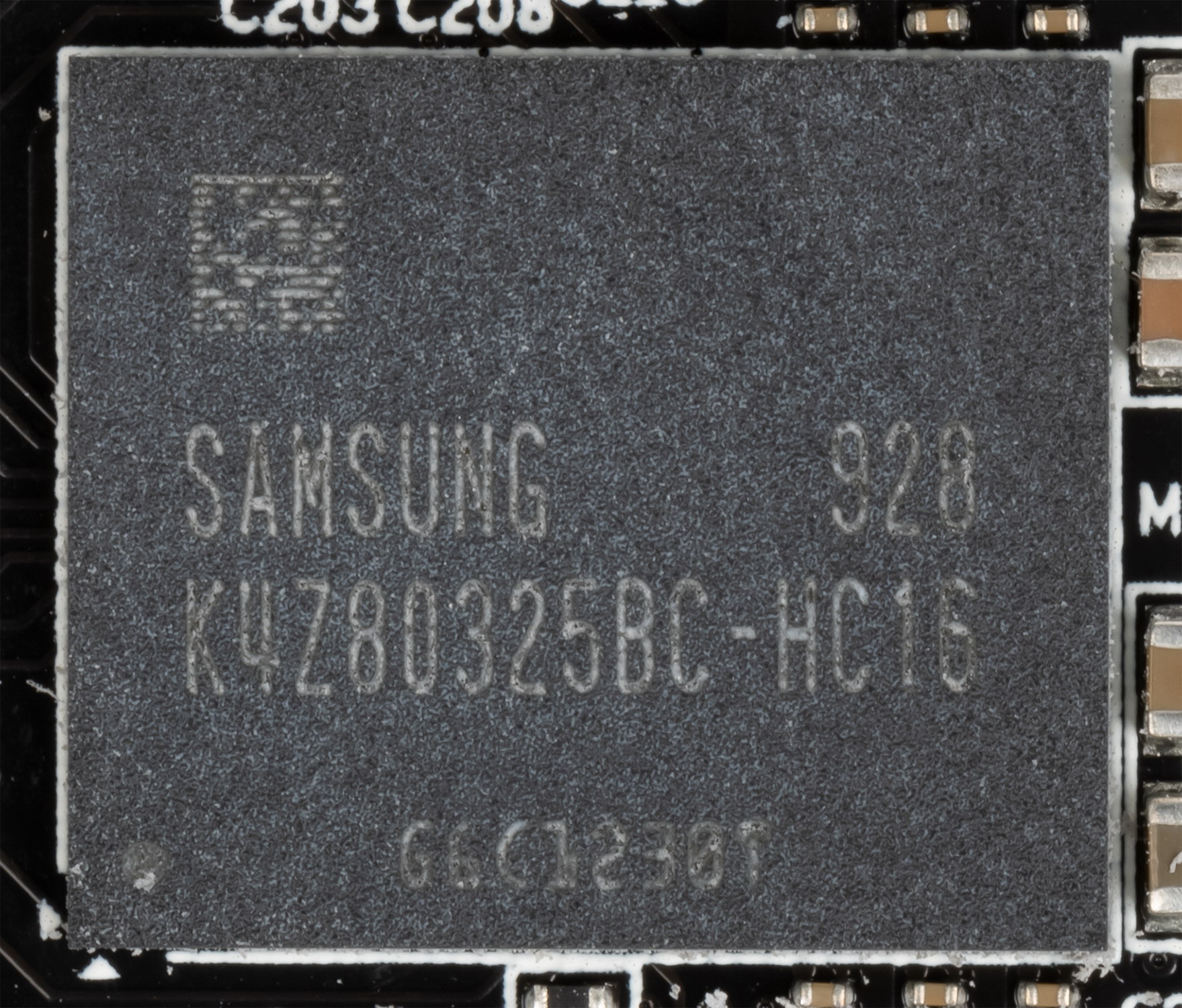

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6) рассчитаны на номинальную частоту работы в 4000 (16000) МГц

Особенности карты и сравнение с эталонным дизайном

Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G (8 ГБ) Nvidia GeForce RTX 2080 Super (8 ГБ)

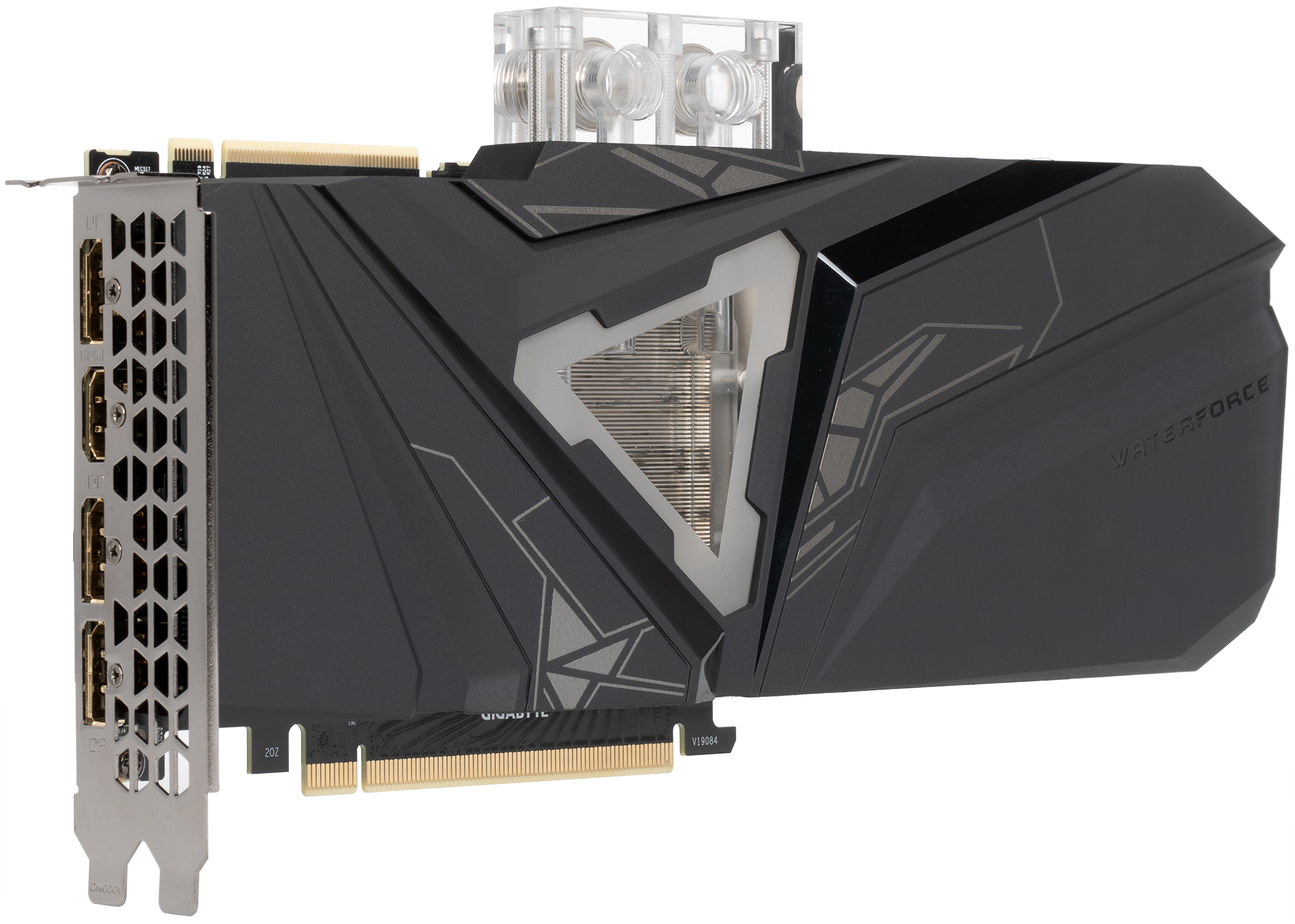

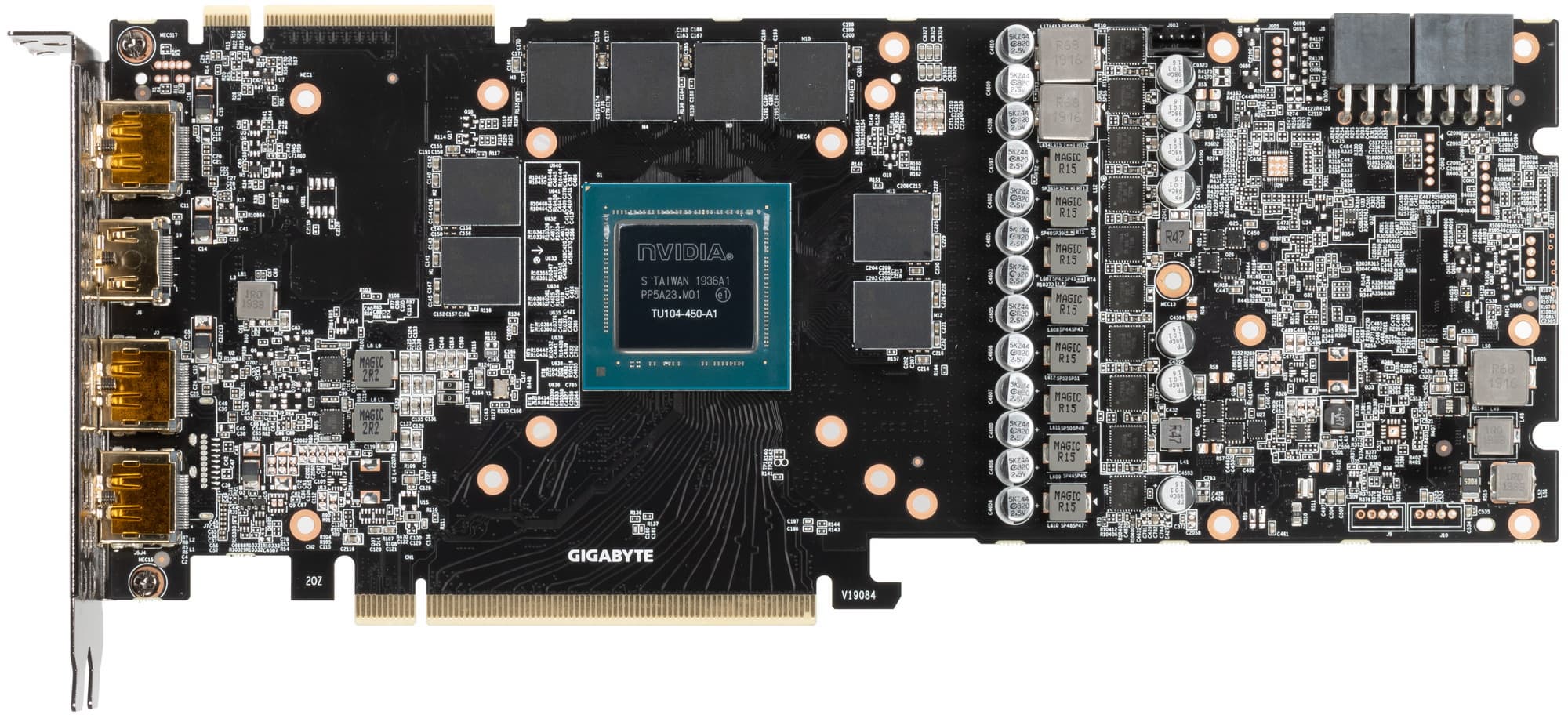

вид спереди

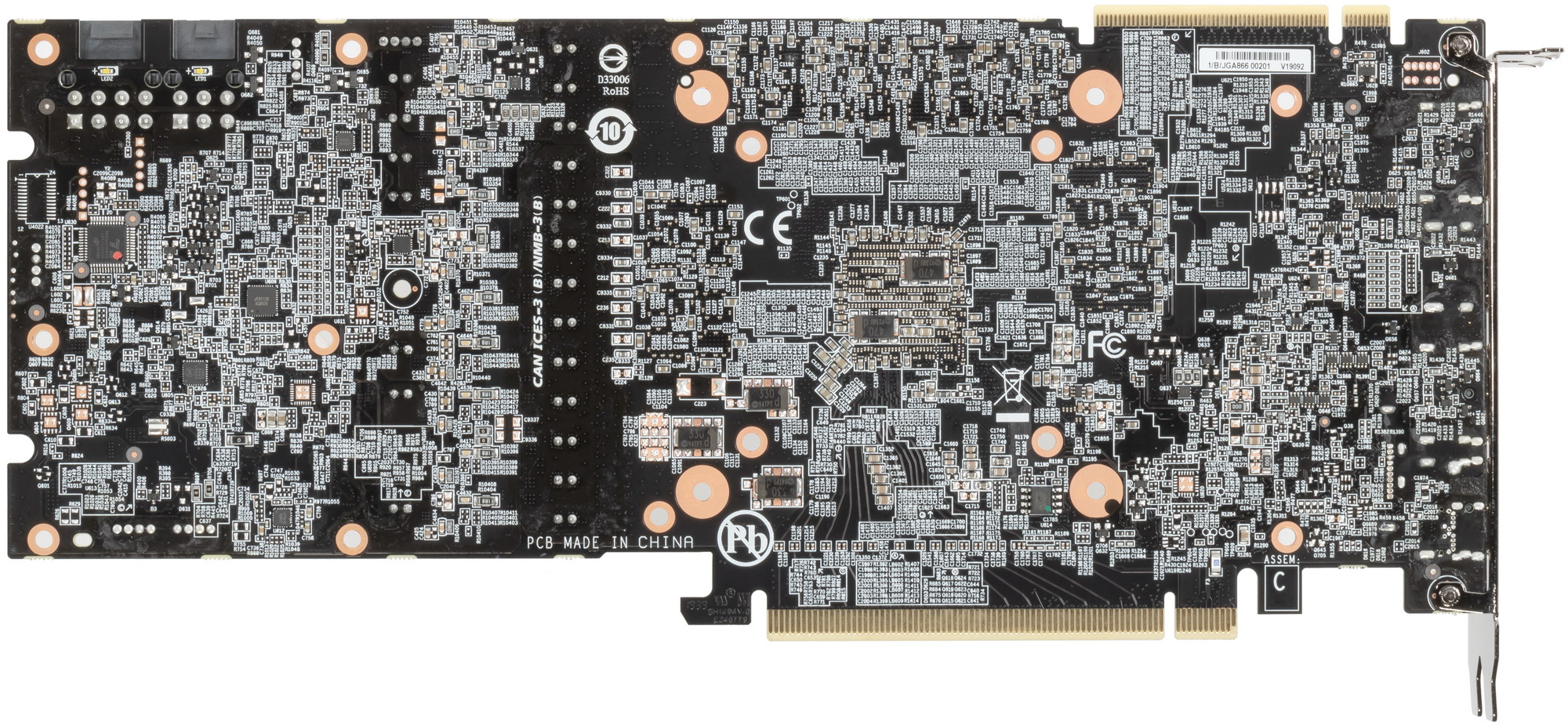

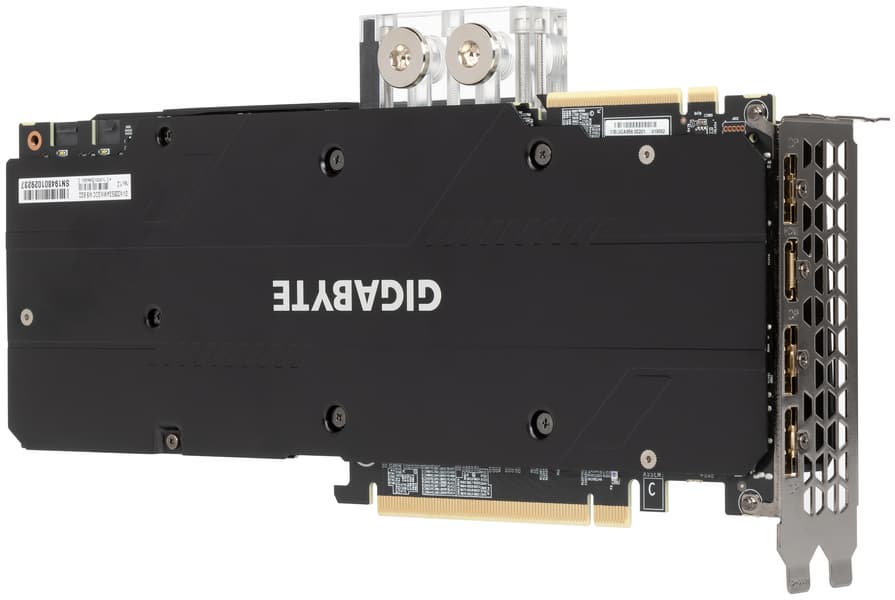

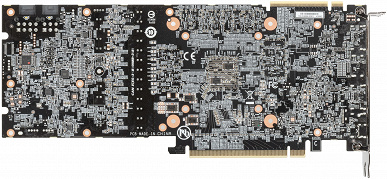

вид сзади

В целом дизайн карты Gigabyte и референсной карты очень похожи.

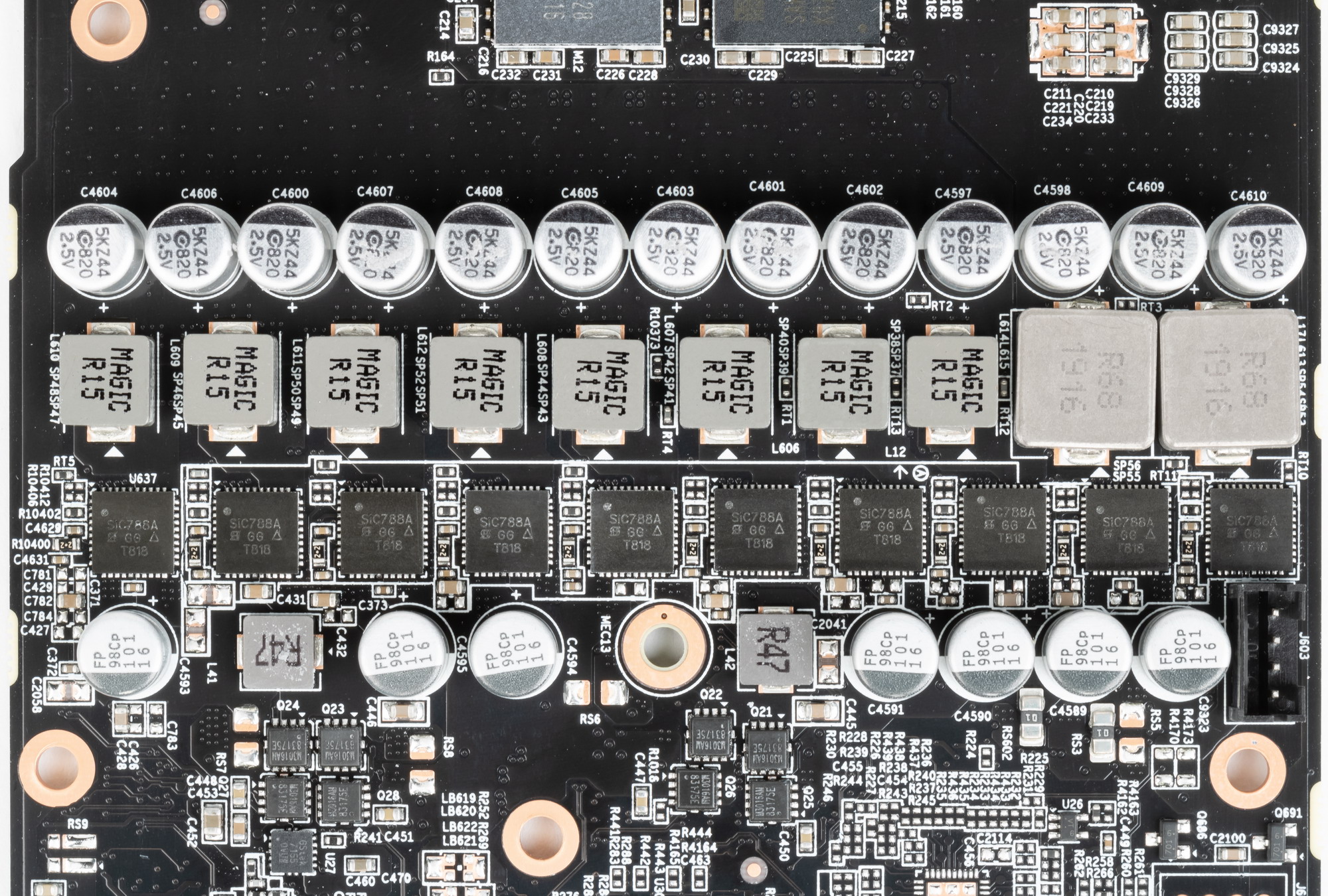

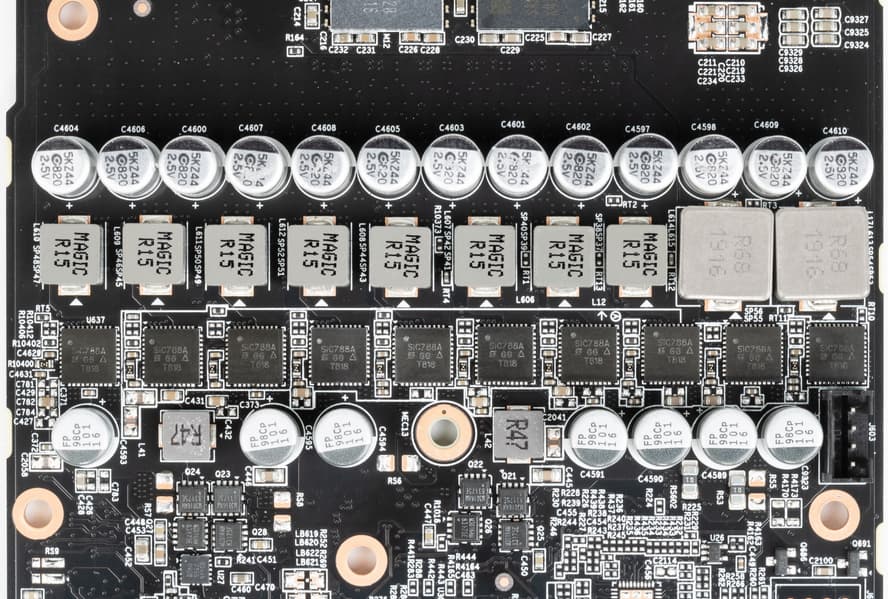

Схема питания ядра построена на базе 8-фазного цифрового преобразователя и использует транзисторные сборки типа DrMOS. Динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема питания микросхем памяти имеет 2-фазную структуру.

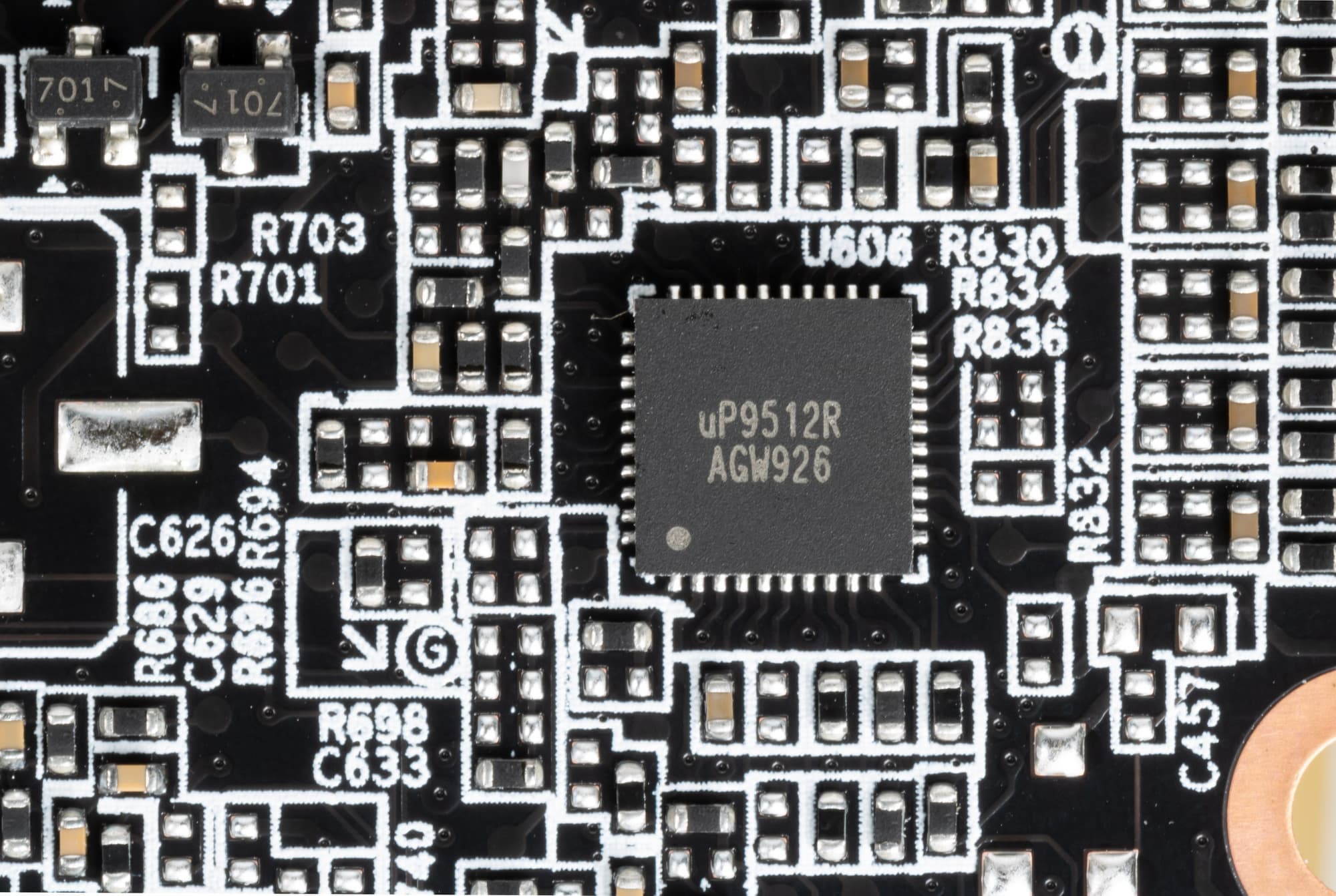

Каждая фаза конвертера питания GPU содержит сборку Vishay SiC788a и суперферритовый дроссель. Схема питания ядра управляется ШИМ-контроллером uP9512 (uPI Semiconductor).

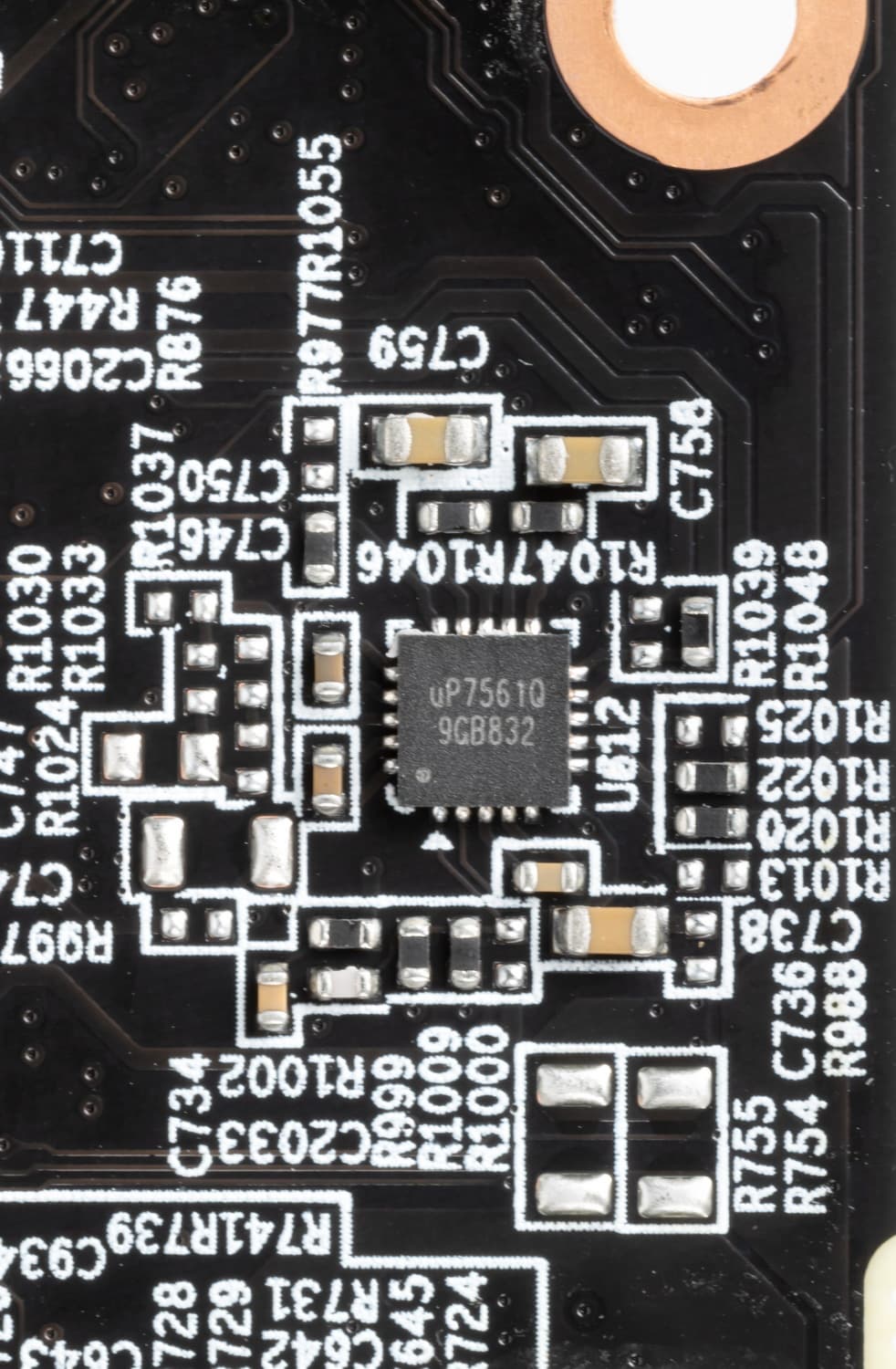

А для 2-фазной схемы питания микросхем памяти предусмотрен свой контроллер uP7561.

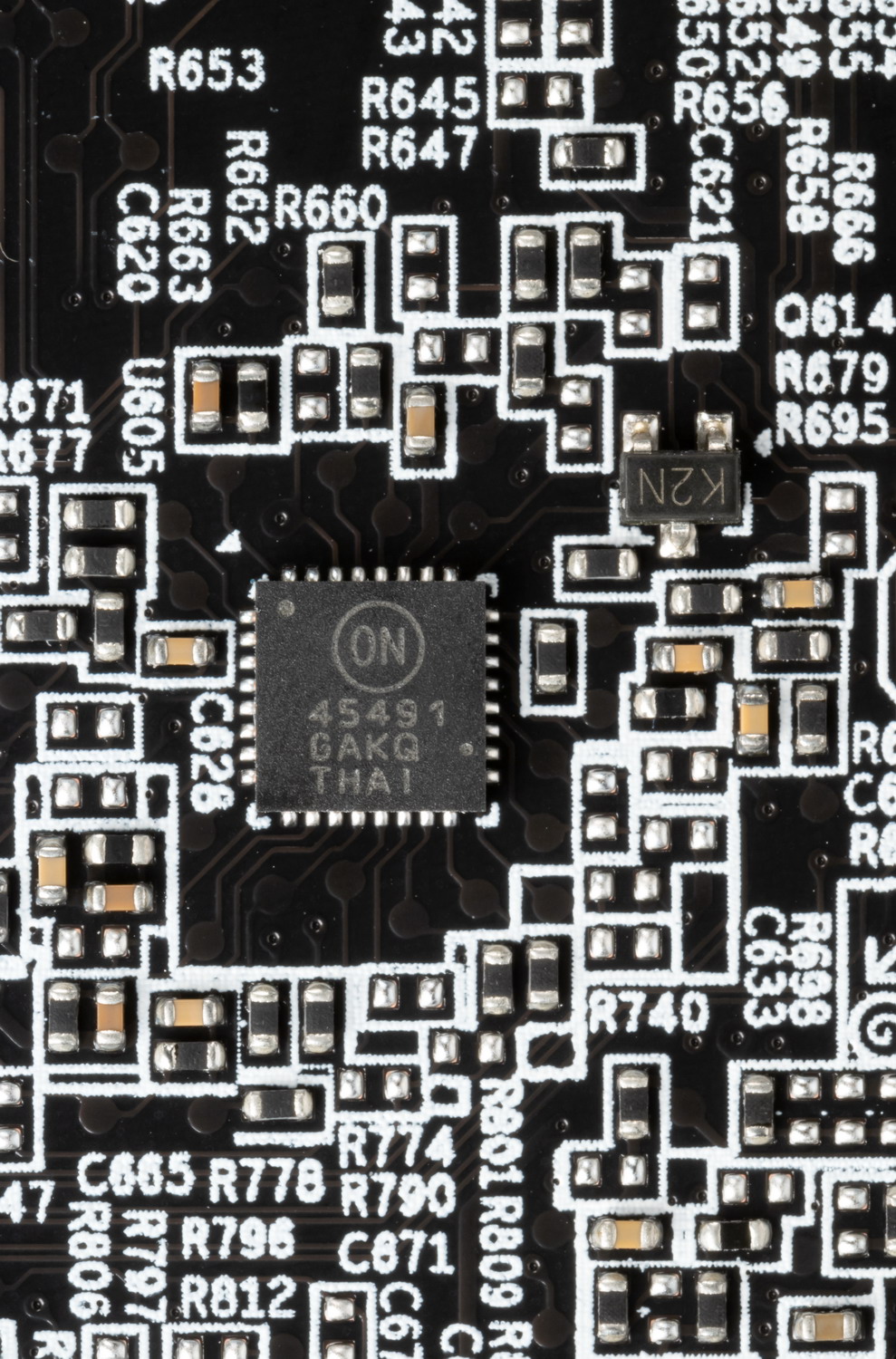

За мониторинг состояния отвечает контроллер On Semiconductor NCP45491.

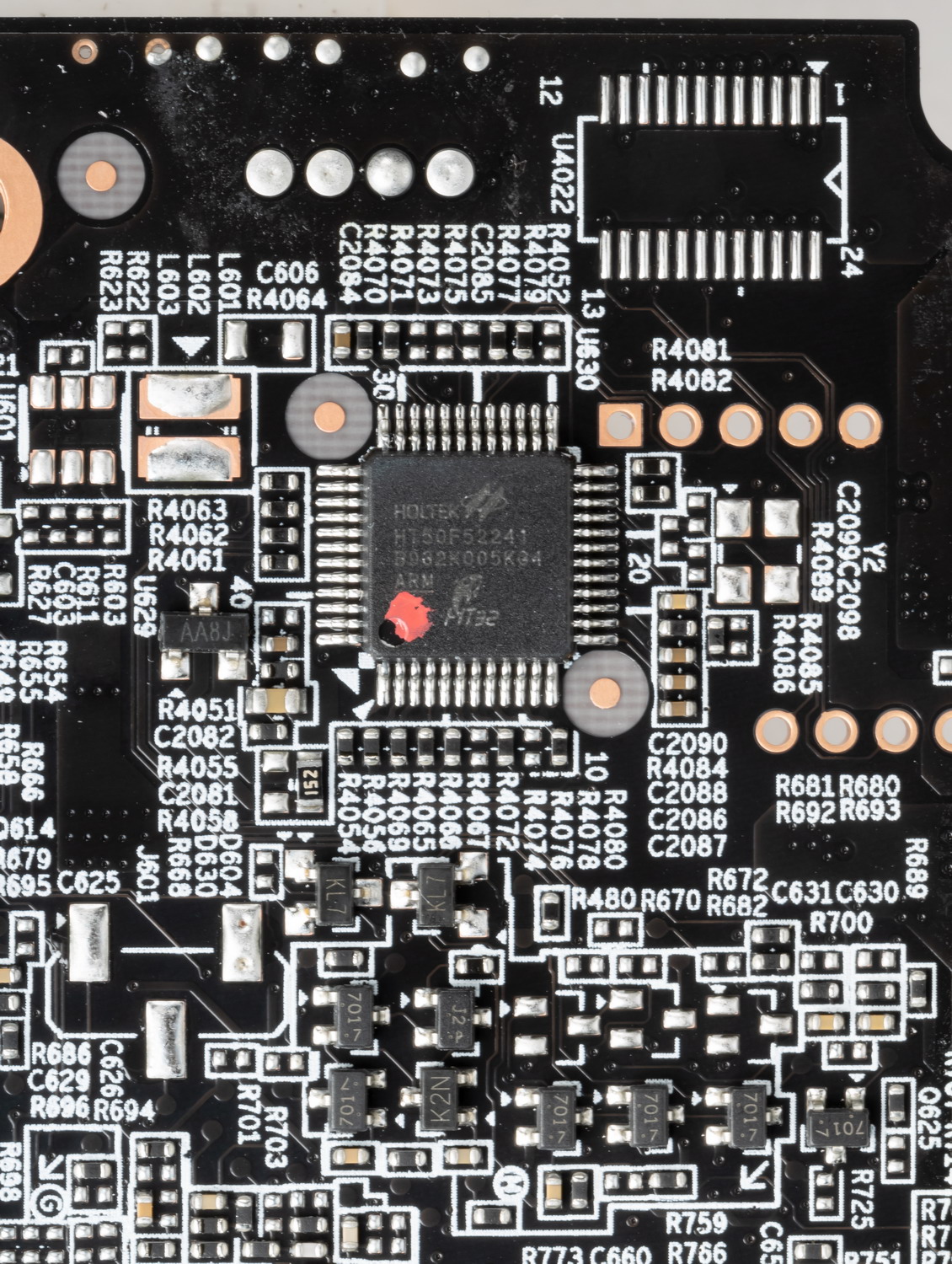

Все контроллеры расположены на обороте PCB, там же имеется контроллер Holtek HT50F52241, который отвечает за подсветку.

Штатные частоты работы памяти равны референсным значениям, а вот частота работы ядра выше, но всего на 2,3% — понятно, что обнаружить разницу в реальных приложениях будет непросто.

В целом PCB выполнена по традиционной для Gigabyte концепции Ultra Durable VGA, подразумевающей использование текстолита с удвоенной толщиной медных слоев, а также отобранных долговечных компонентов.

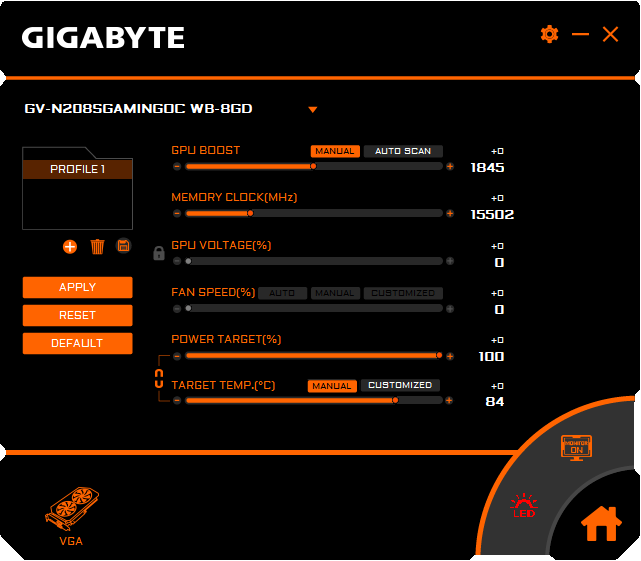

Управление работой карты обеспечивается с помощью фирменной утилиты Aorus Engine, о которой мы многократно писали.

Ускоритель Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G чуть разогнан в фабричных условиях, при этом карта позиционируется как геймерская (оверклокерские решения у компании собраны под брендом Aorus), однако при такой специфичной системе охлаждения видеокарта наверняка заинтересует и поклонников разгона. Точнее говоря, данная карта Gigabyte оснащена только водоблоком для подключения ЖСО, а остальное пользователь должен либо уже иметь, либо купить. Еще раз: эту видеокарту нельзя просто купить, установить и включить систему. У нее нет автономного кулера (воздушного или водяного), она требует подключения к общему контуру кастомной ЖСО. Поэтому начать следует с оборудования самого тестового стенда кастомной жидкостной системой охлаждения. Мы использовали (см. видеоролик в начале статьи) ЖСО Thermaltake Pacific C360 DDC Soft Tube Water Cooling Kit.

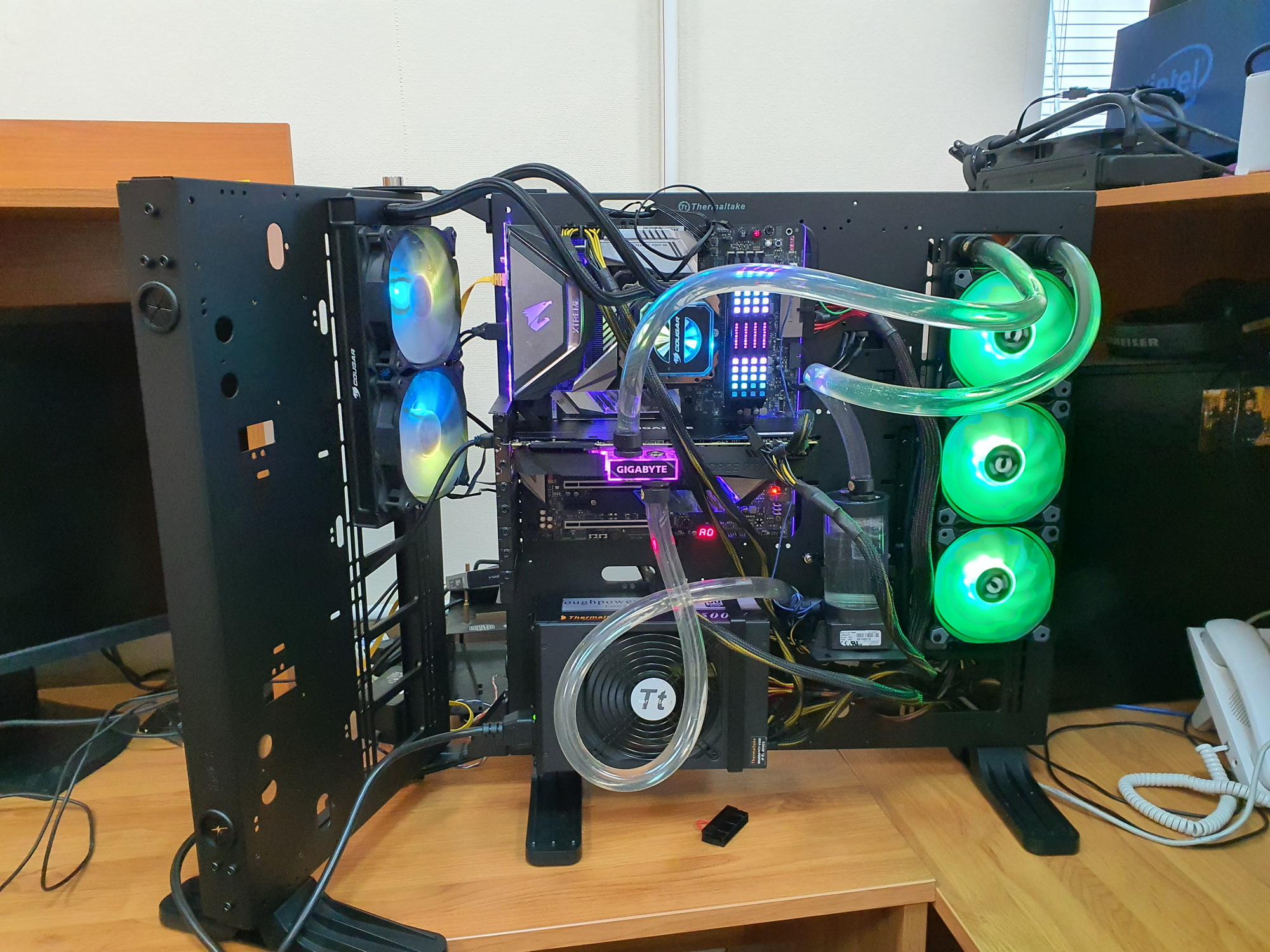

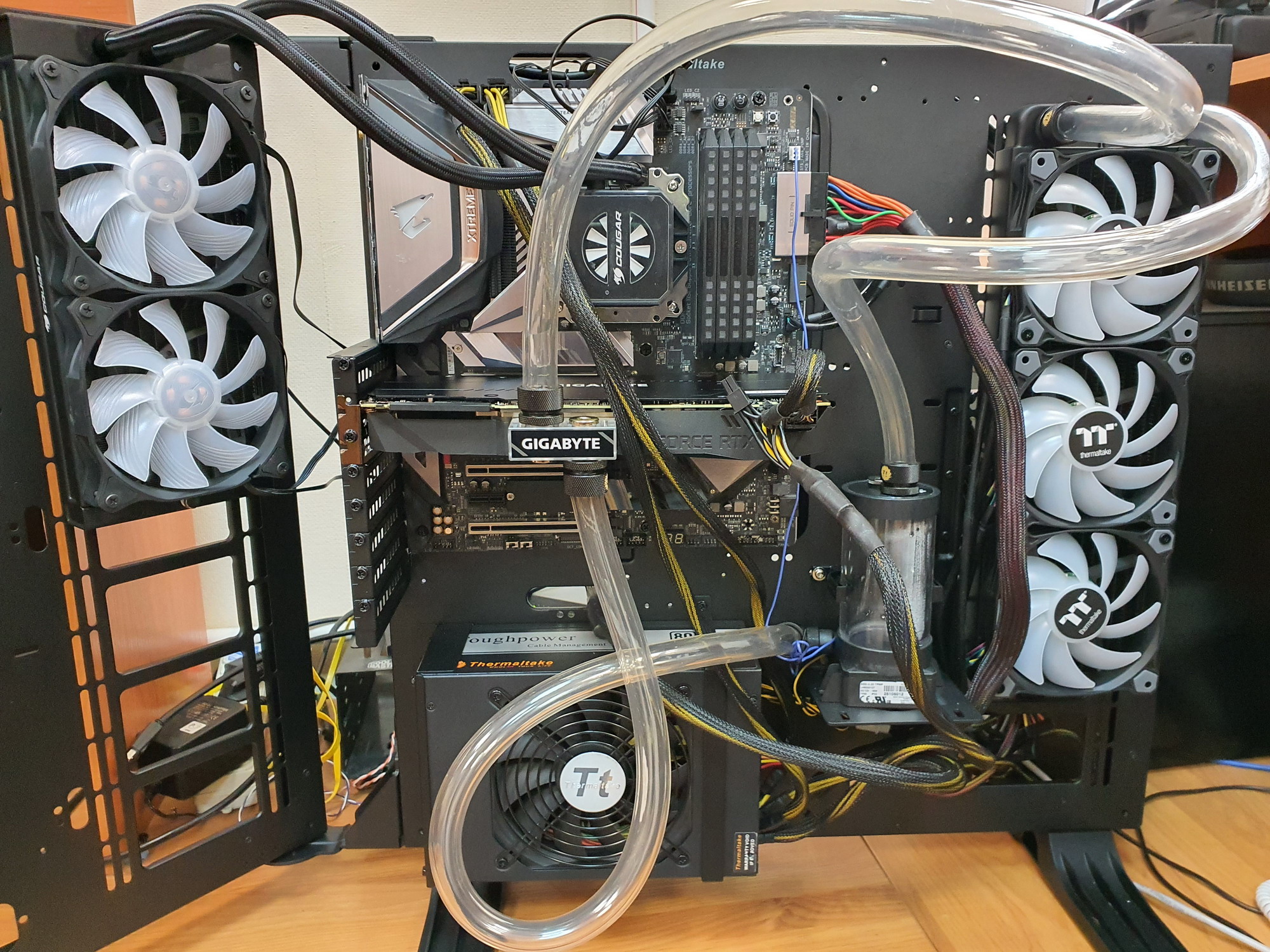

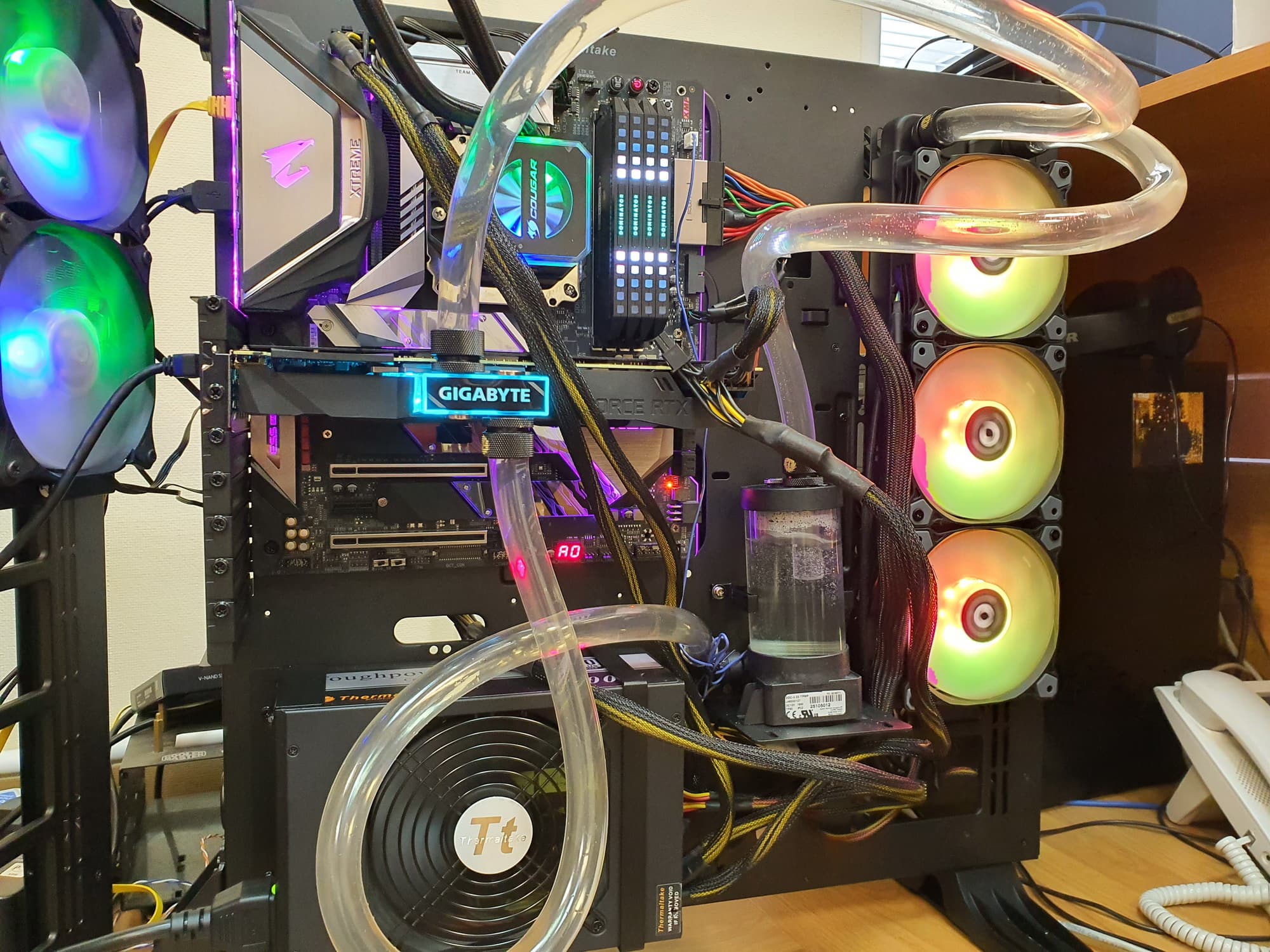

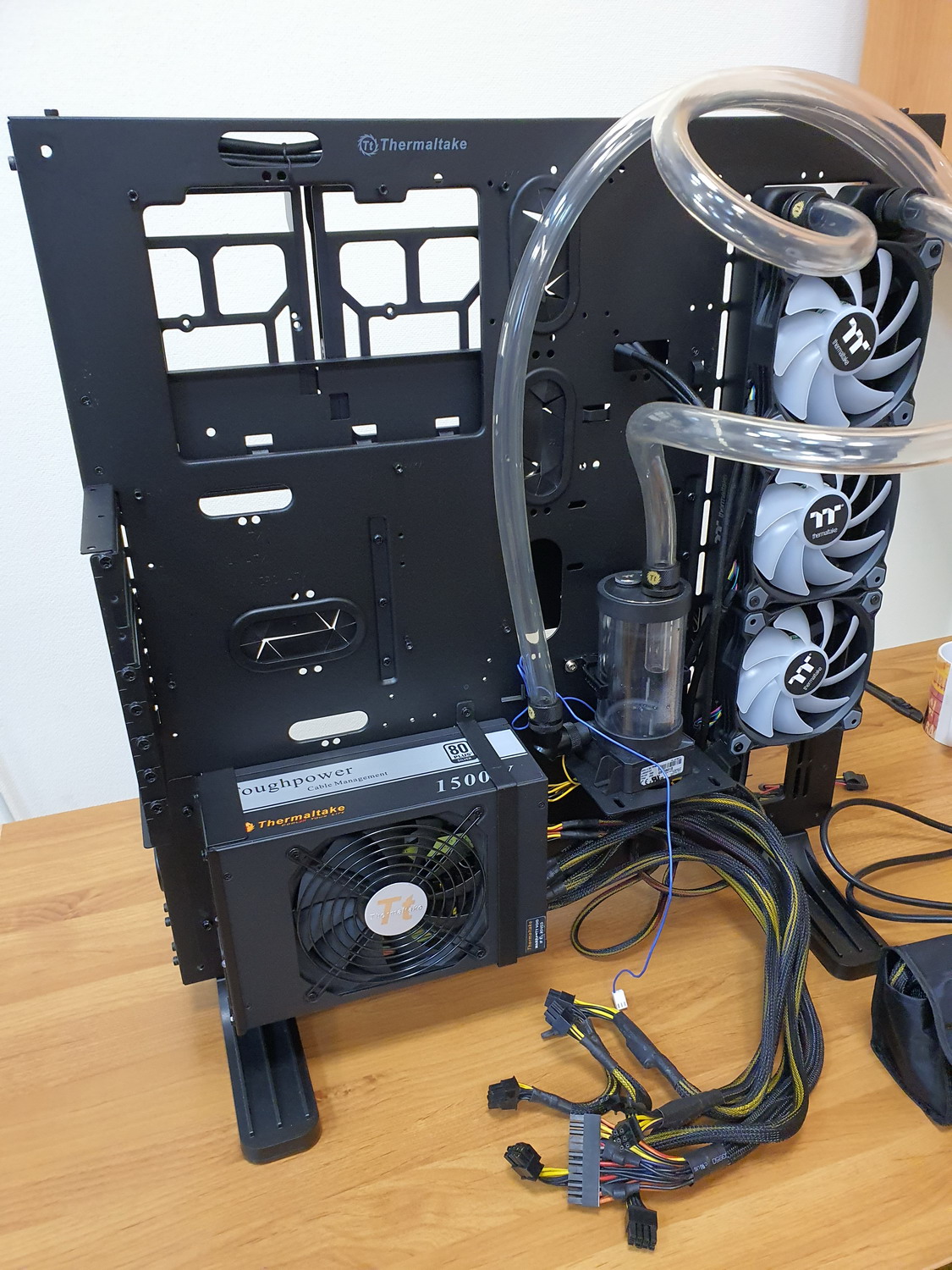

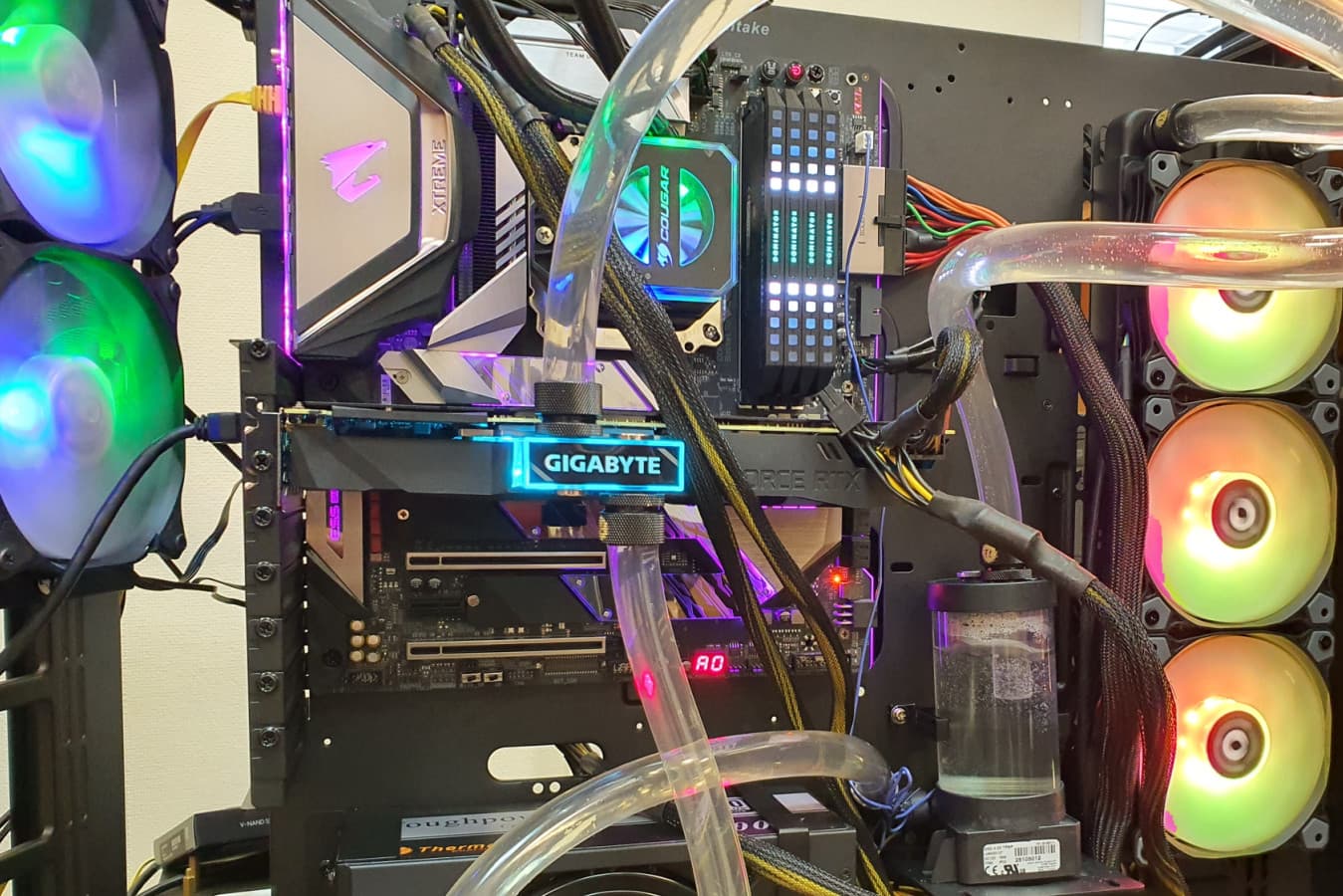

Изначально данная ЖСО у нас использовалась только для тестов материнских плат с водоблоками, то есть в контуре был только один водоблок — тот, что заранее установлен производителем на материнской плате. Учитывая, что в комплекте данной ЖСО есть свой собственный водоблок, мы запланировали ввести в контур два водоблока: для видеокарты («родной») и для процессора (из комплекта поставки ЖСО). Однако в силу ряда обстоятельств, связанных с нашествием SARS-CoV2 и режимом повышенной готовности, мы не смогли получить дополнительные комплекты фиттингов и трубок. Поэтому тестовая конфигурация для видеокарт переехала в данный корпус «как есть», со своей ЖСО «все-в-одном».

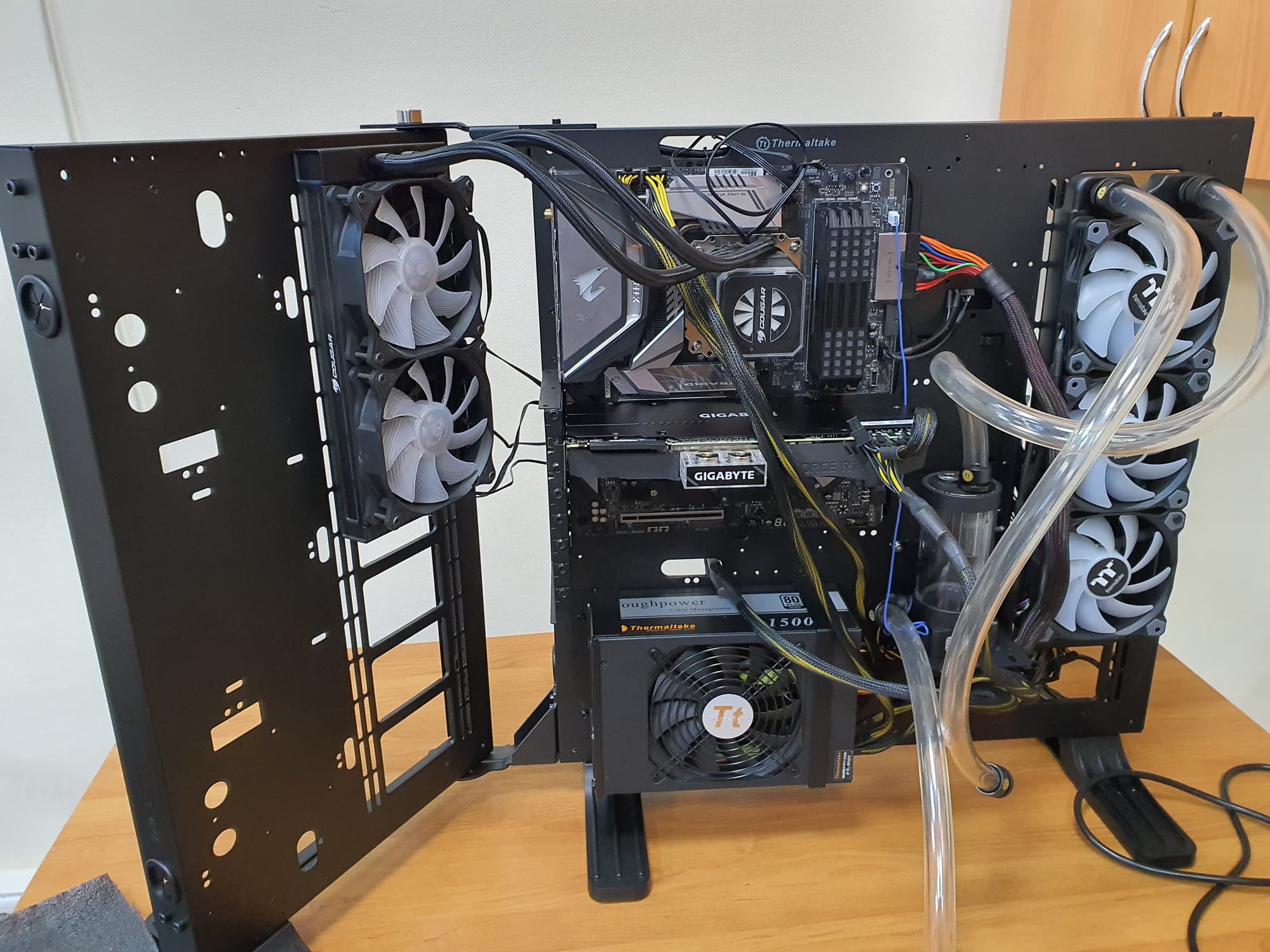

Для чего потребовалось установить дополнительное крыло к корпусу (кстати, корпус тоже Thermaltake — Core P7), входящее в его комплект поставки, на которое и была установлена ЖСО материнской платы. Осталось лишь подключить видеокарту к основному контуру ЖСО, поэтому переходим к следующему разделу.

Нагрев и охлаждение

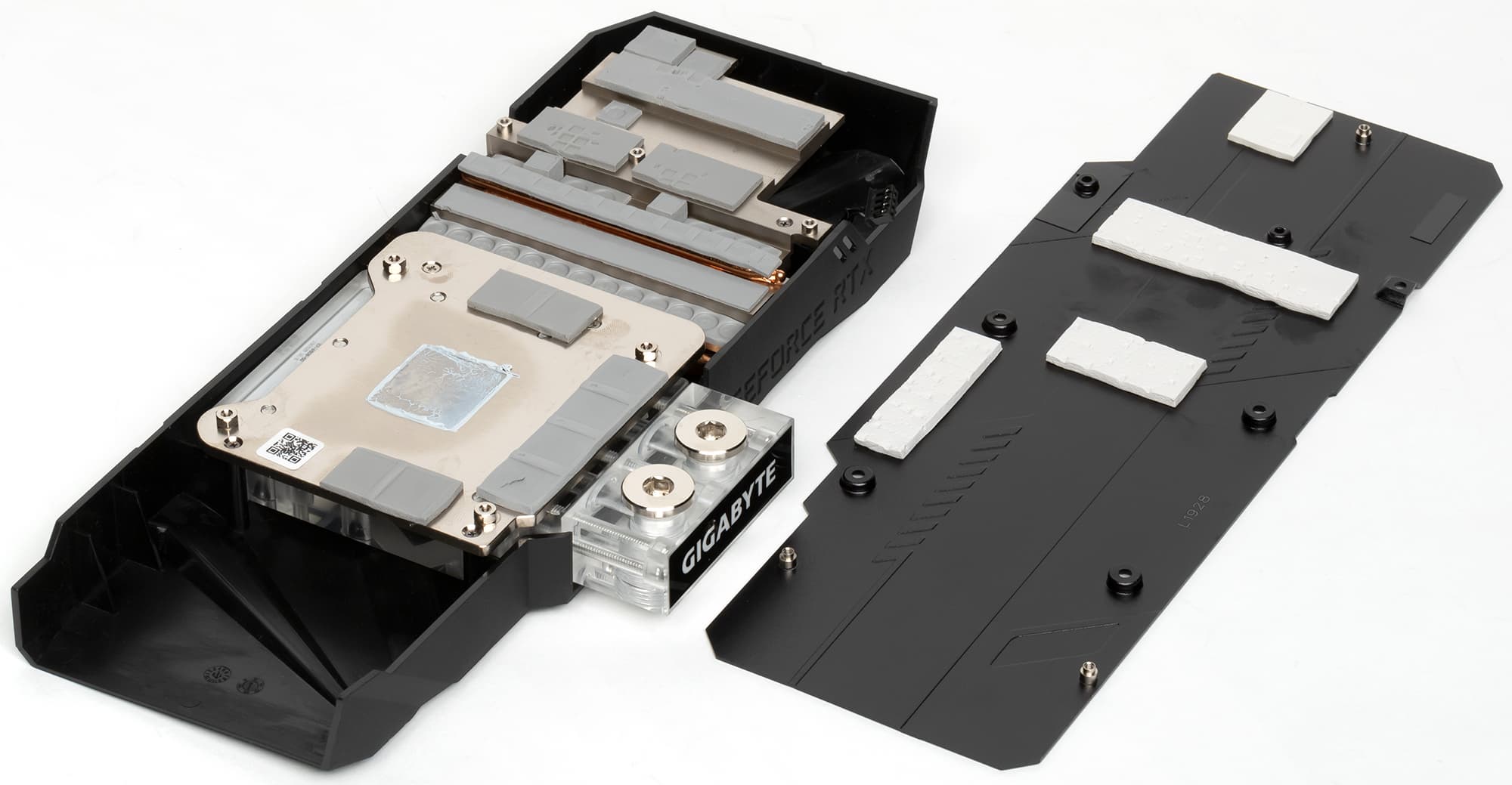

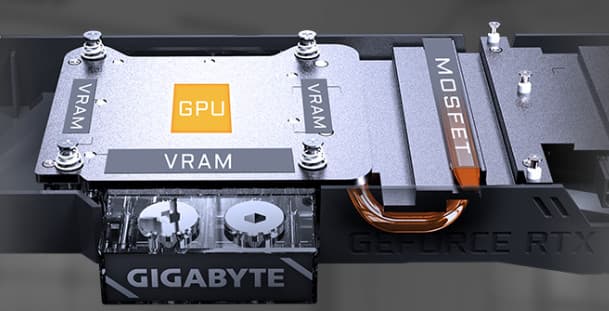

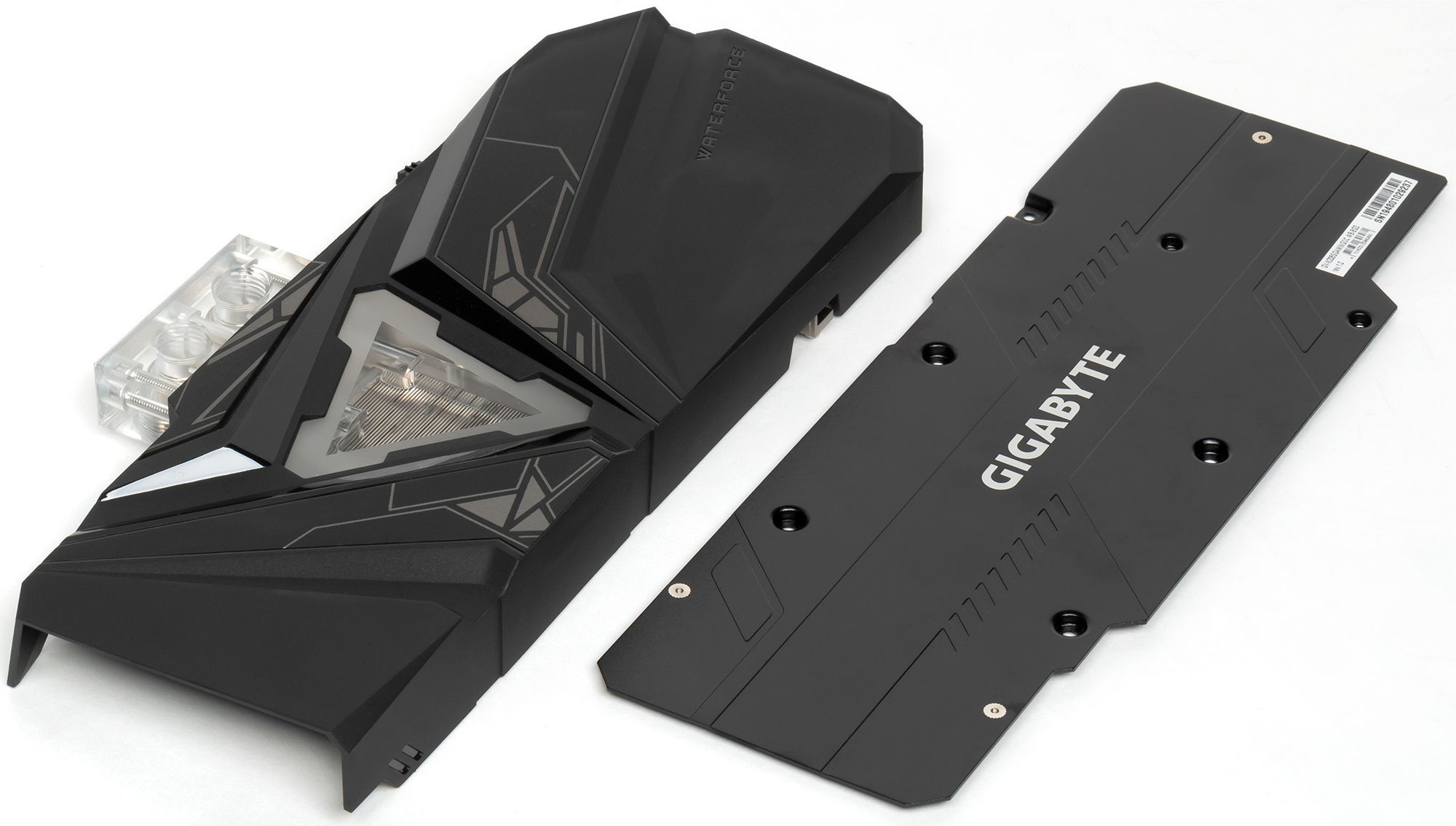

Часть системы охлаждения, поставляемая вместе с видеокартой — это водоблок: по сути, резервуар, сопряженный с большим плоским радиатором, который через общую платформу обеспечивает охлаждение GPU и микросхем памяти.

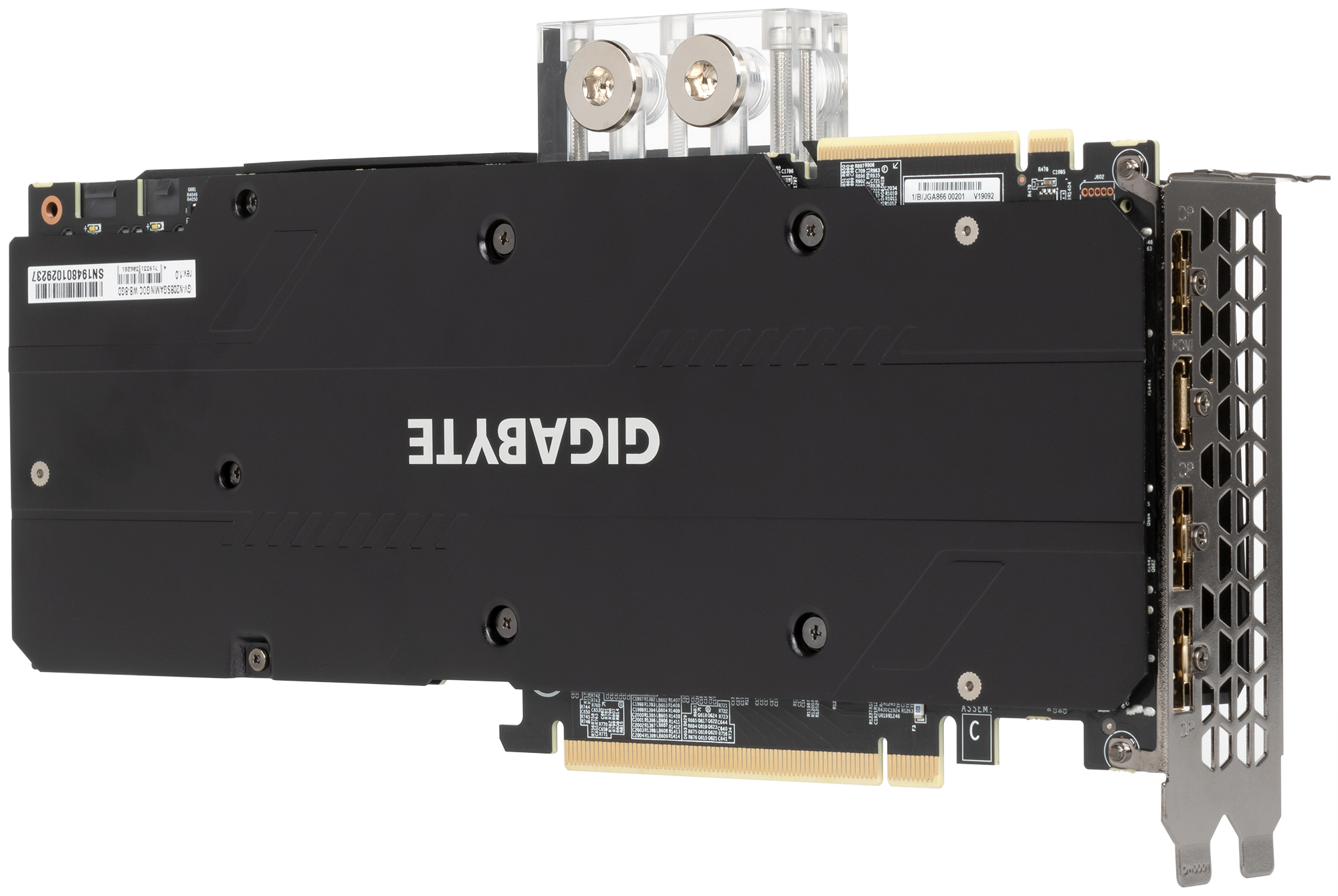

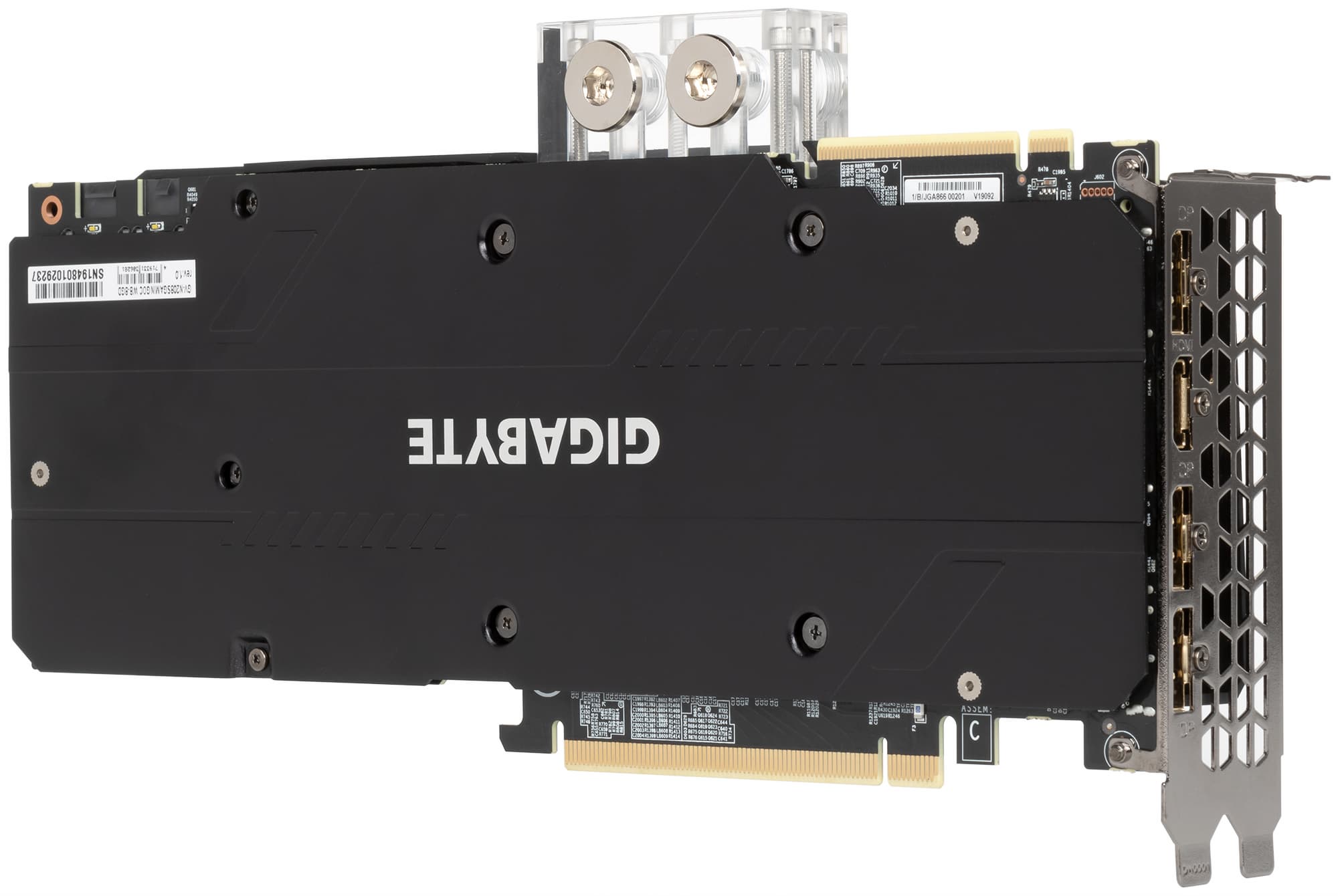

К силовым элементам конвертера питания прижимается специальная небольшая подошва на той же платформе. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.

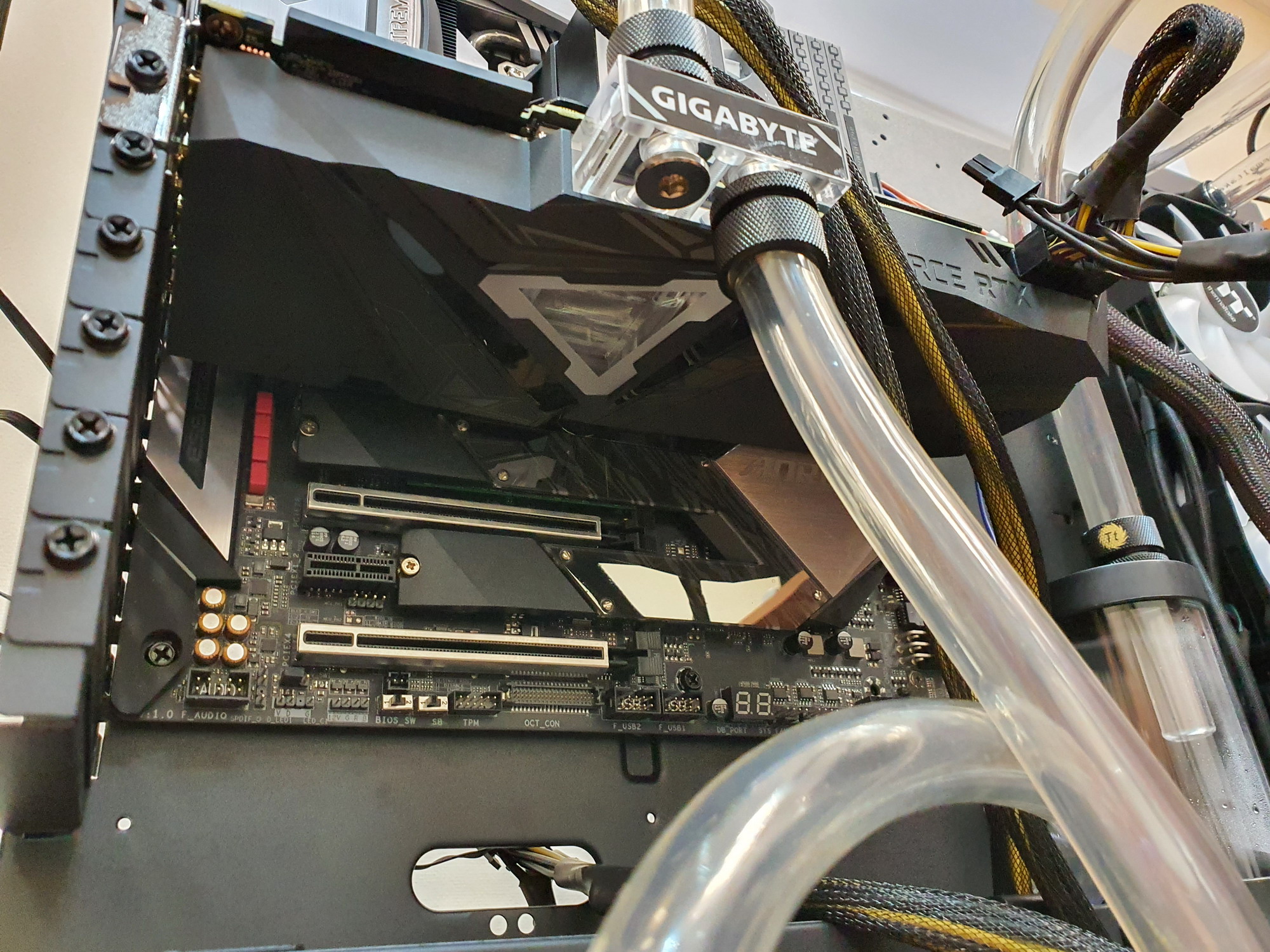

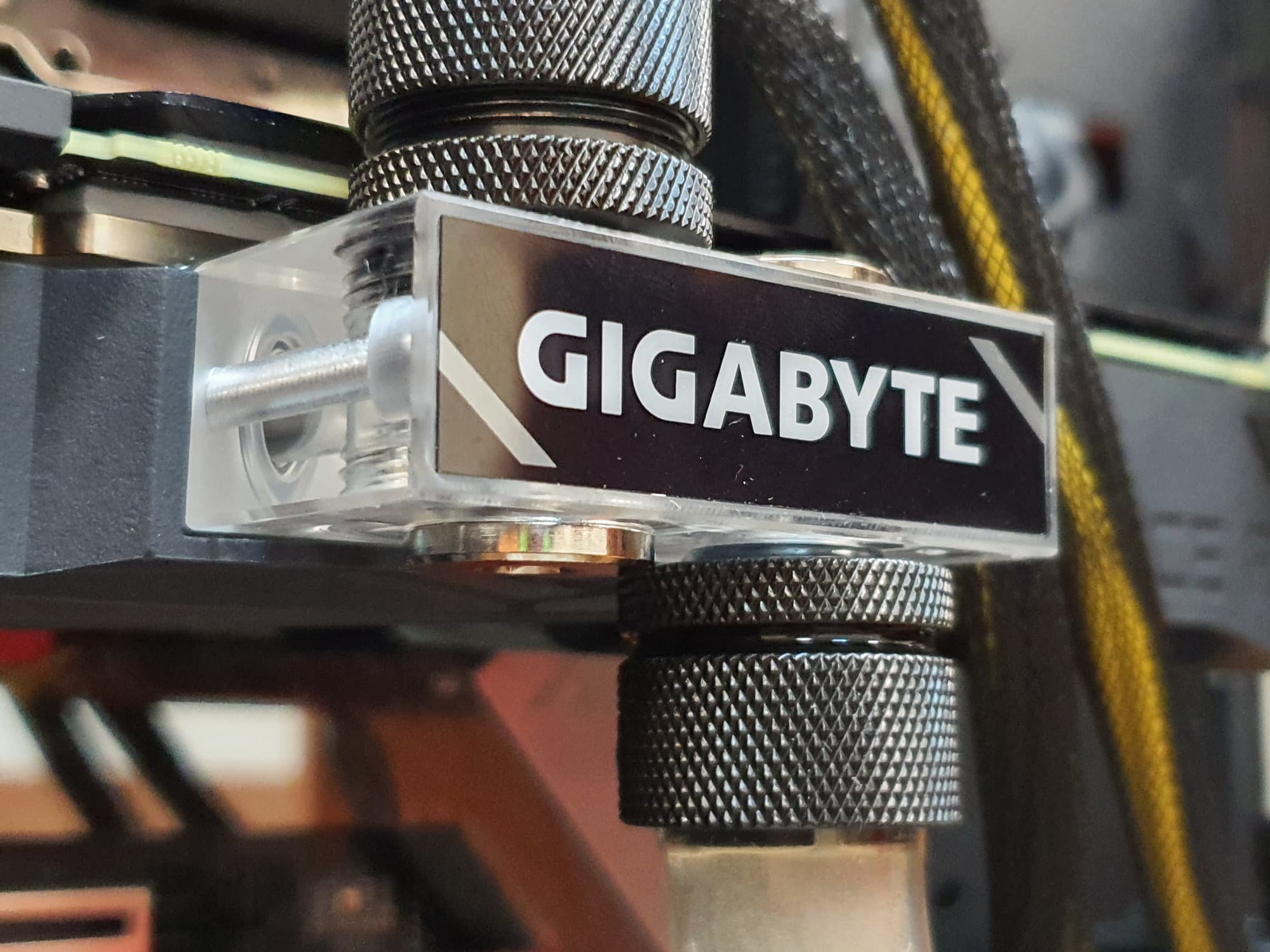

Водоблок имеет акриловый резервуар с соединительным блоком на верхнем торце карты. Сюда и осуществляется подключение водяного контура.

К сожалению, разработчики видеокарты не догадались, что у ЖСО на фиттингах могут быть гайки большого размера (хотя применяемая нами ЖСО очень популярна, так что надо бы учитывать такие решения при внутреннем тестировании). Поэтому, как видно на снимках выше, трубки невозможно подсоединить к водоблоку с одной стороны: гайки не помещаются. Можно было бы сделать «кончик» водоблока пошире. Пришлось на одном из выводов поменять местами заглушку и гайку.

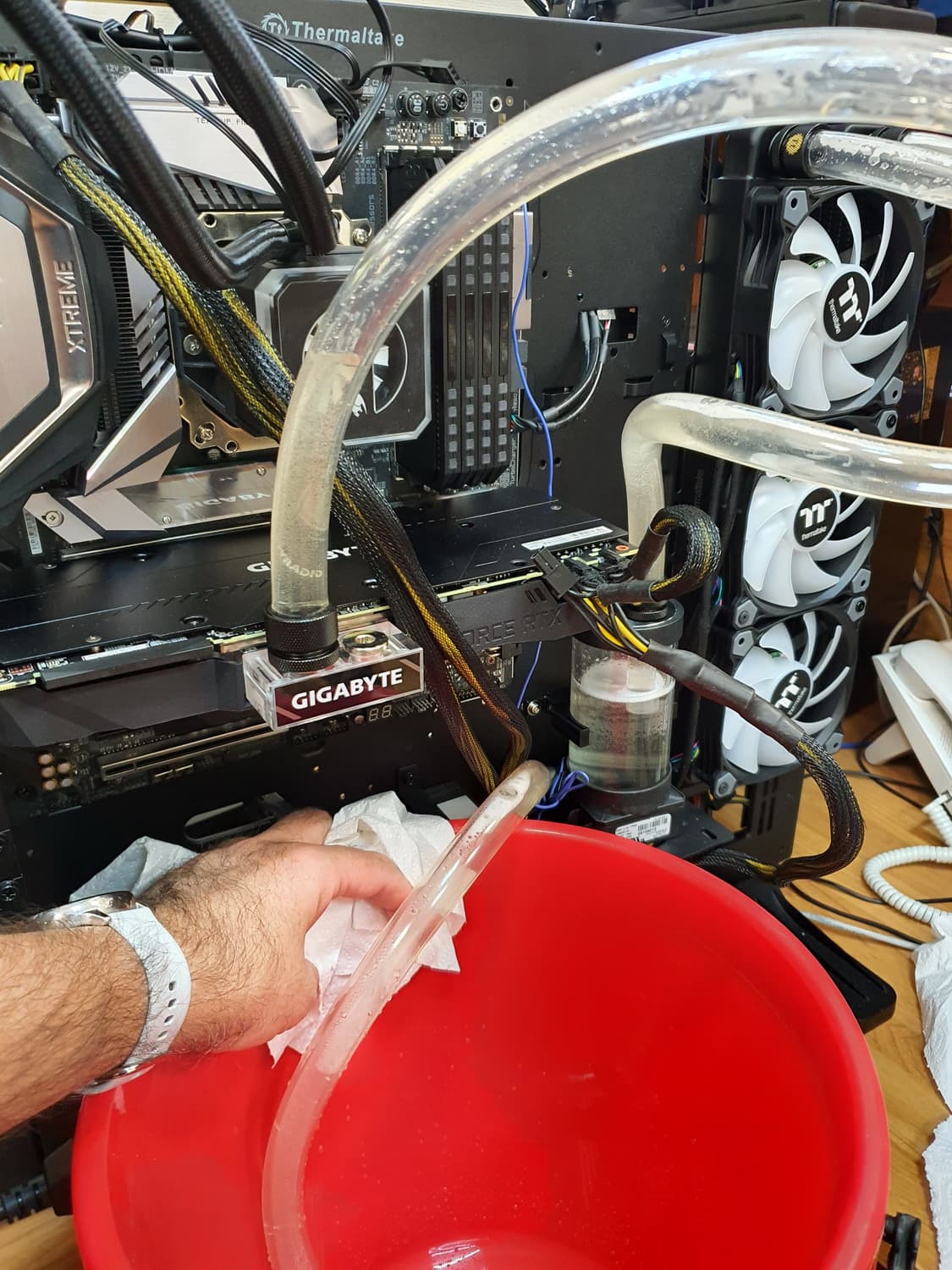

Запуская ЖСО и заполняя постепенно контур жидкостью (без включения самой материнской платы — это хорошо видно по ролику в начале статьи), мы столкнулись с проблемой протечки.

Несмотря на то, что отверстия на водоблоке выглядели полностью симметричными и перемещение одного фиттинга не должно было, по идее, вызывать проблем, все же образовалась небольшая протечка случилась (см. ролик ниже).

Добавление тонкого уплотнителя поверх гайки решило проблему. Стенд полностью готов к тестированию.

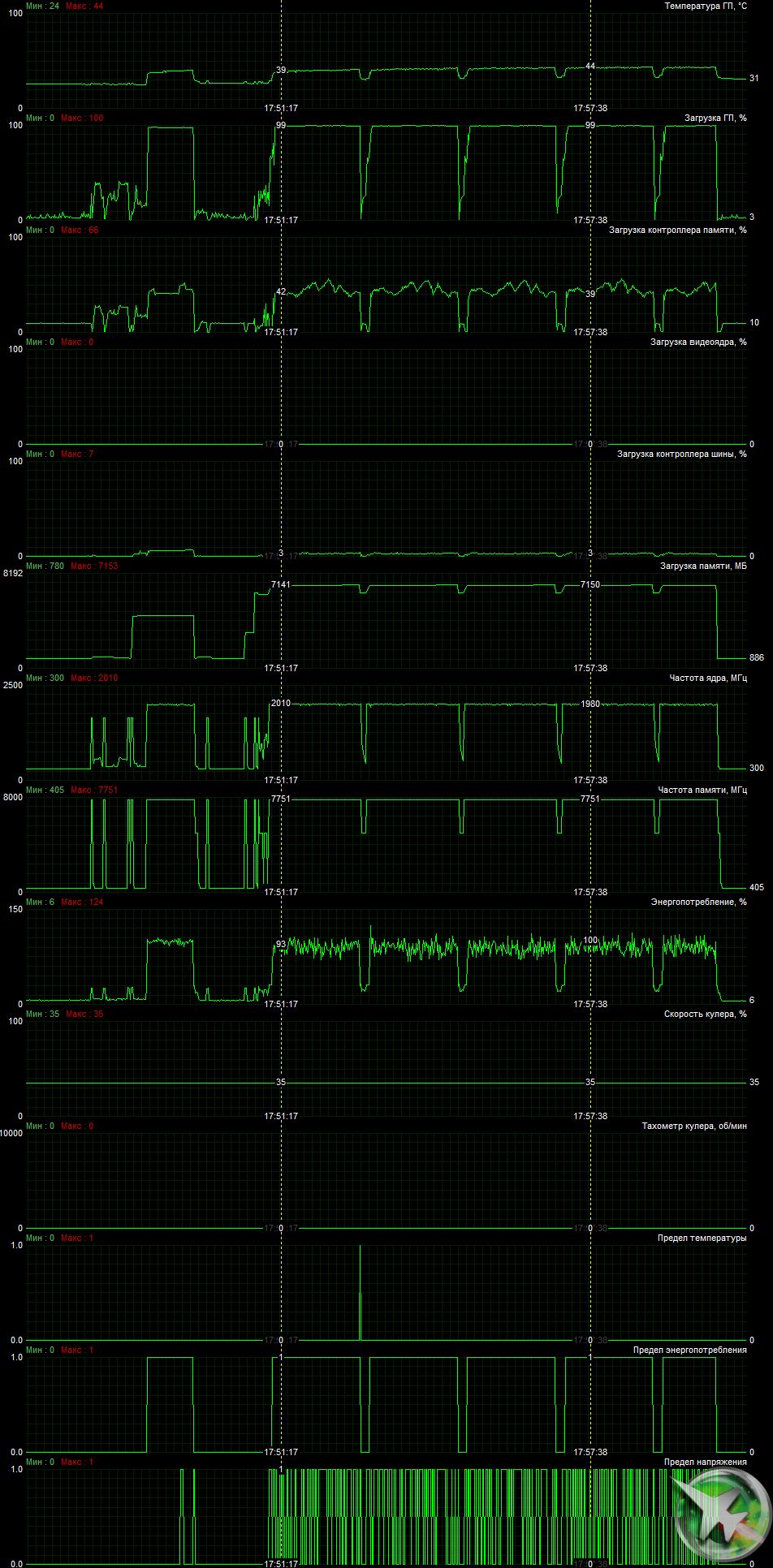

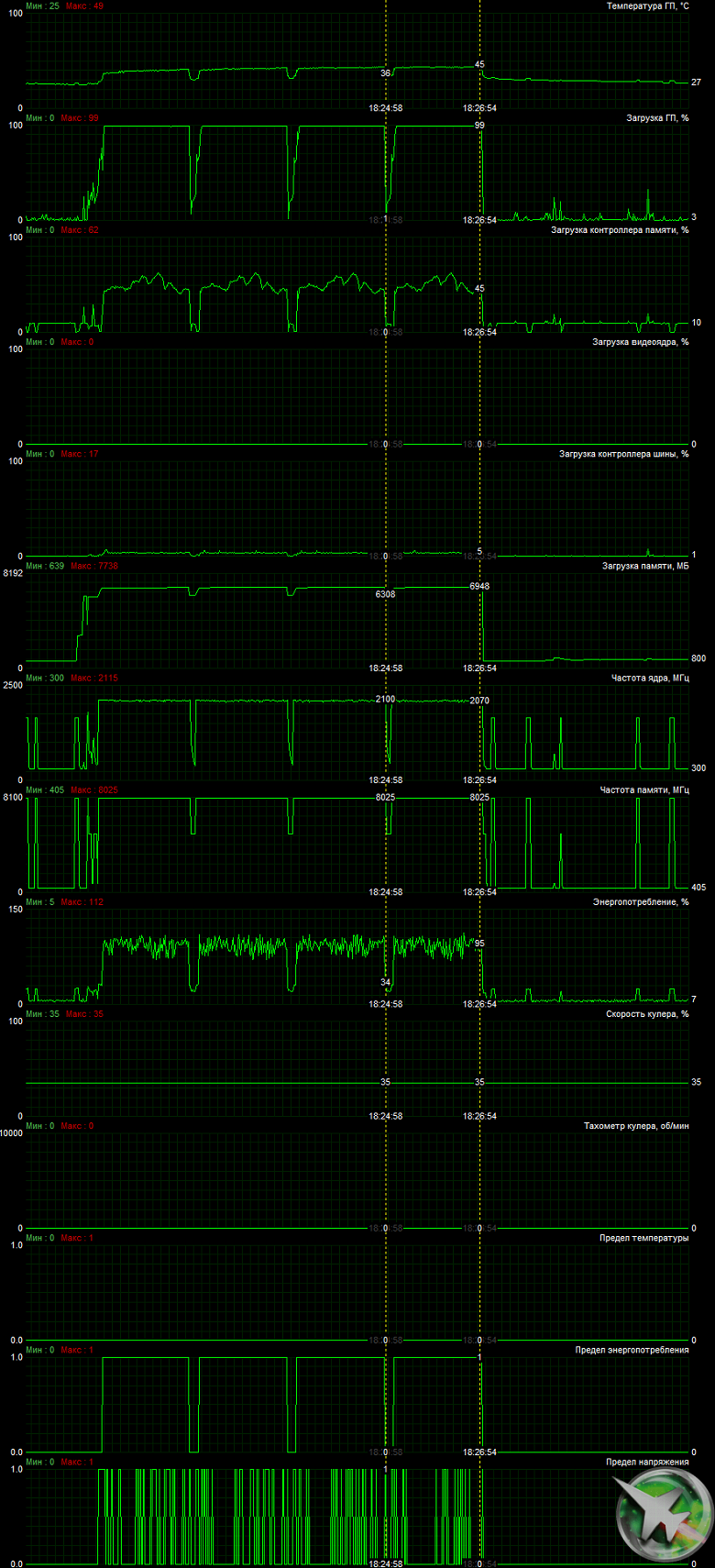

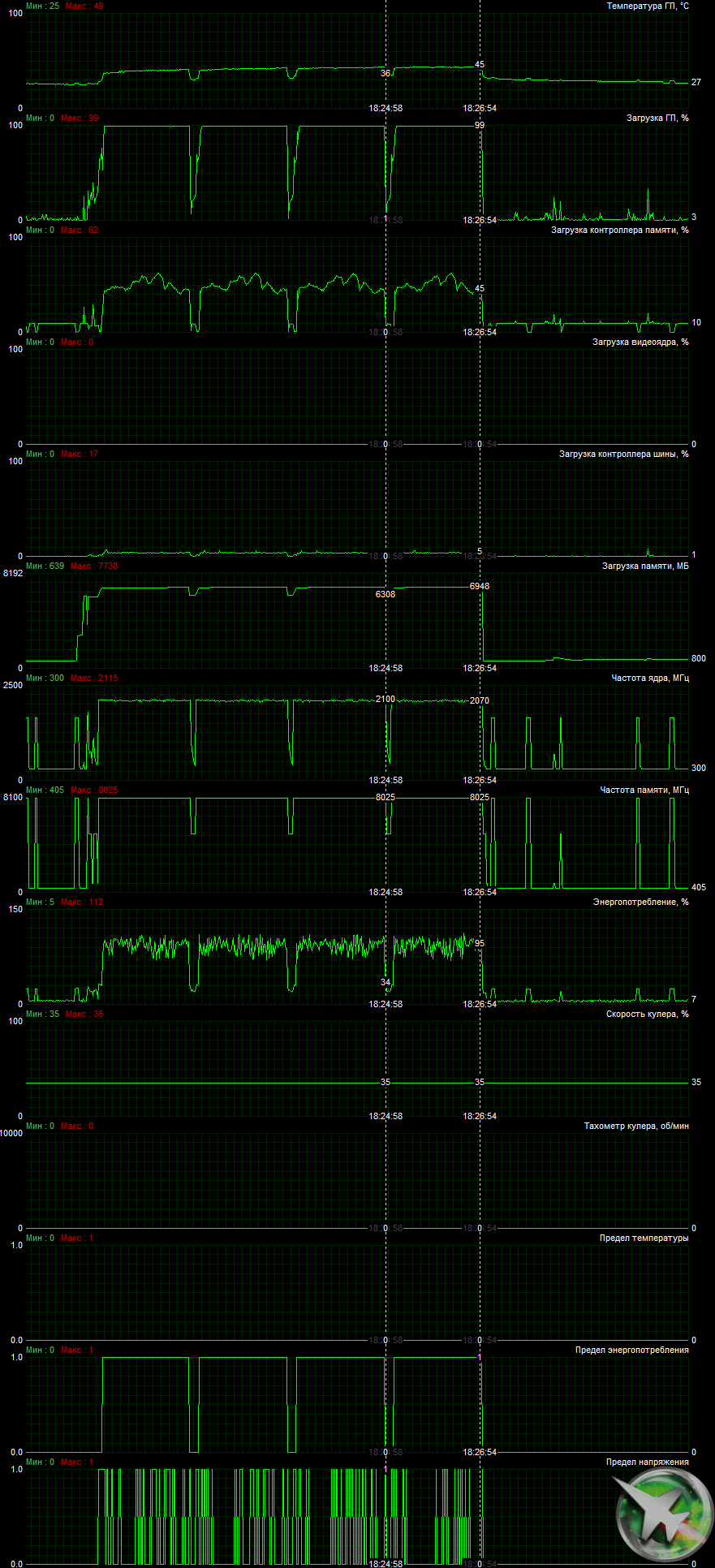

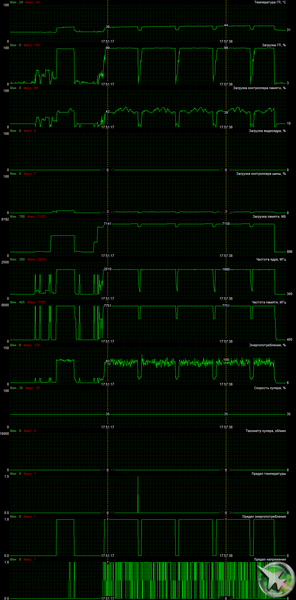

Мониторинг температурного режима с помощью MSI Afterburner:

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 44 градусов, что является уникальным результатом для видеокарты такого уровня. Именно по этой причине мы попробовали максимально разогнать карту (хотя для экстремалов у Gigabyte есть отдельная версия такой видеокарты под брендом Aorus).

Разгон позволил поднять частоты в среднем на 8%, а нагрев при этом практически не увеличился. К сожалению, сильнее разогнать невозможно, потому что драйвера Nvidia блокируют все попытки, в том числе повысить лимит потребления. Ведь Nvidia предлагает и топовую видеокарту GeForce RTX 2080 Ti, которая существенно дороже, и ее тоже надо продавать.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Эта методика предназначена для видеокарт со своими полноценными кулерами. В данном же случае измерять нечего, ибо на видеокарте установлен просто резервуар для прогоняемой по контуру жидкости, сам по себе он абсолютно бесшумный. Безусловно, будет какой-то шум от ЖСО, которая занимается прокачкой этой жидкости, но у разных пользователей будут разные модели ЖСО, поэтому замеры шума нашей конкретной модели лишены смысла.

Замечу: в ряде тестов видеокарта иногда «стрекотала» дросселями, этот «стрекот» можно расслышать за фоновым шумом на видео ниже.

Наличие или отсутствие подобных звуков не зависит ни от модели, ни от партии выпуска, ни даже от конкретного экземпляра видеокарты. На этот эффект влияет сочетание конкретной видеокарты, конкретной материнской платы и конкретного блока питания. Закономерности в подобных звуках дросселей до сих пор никто найти/уловить не смог.

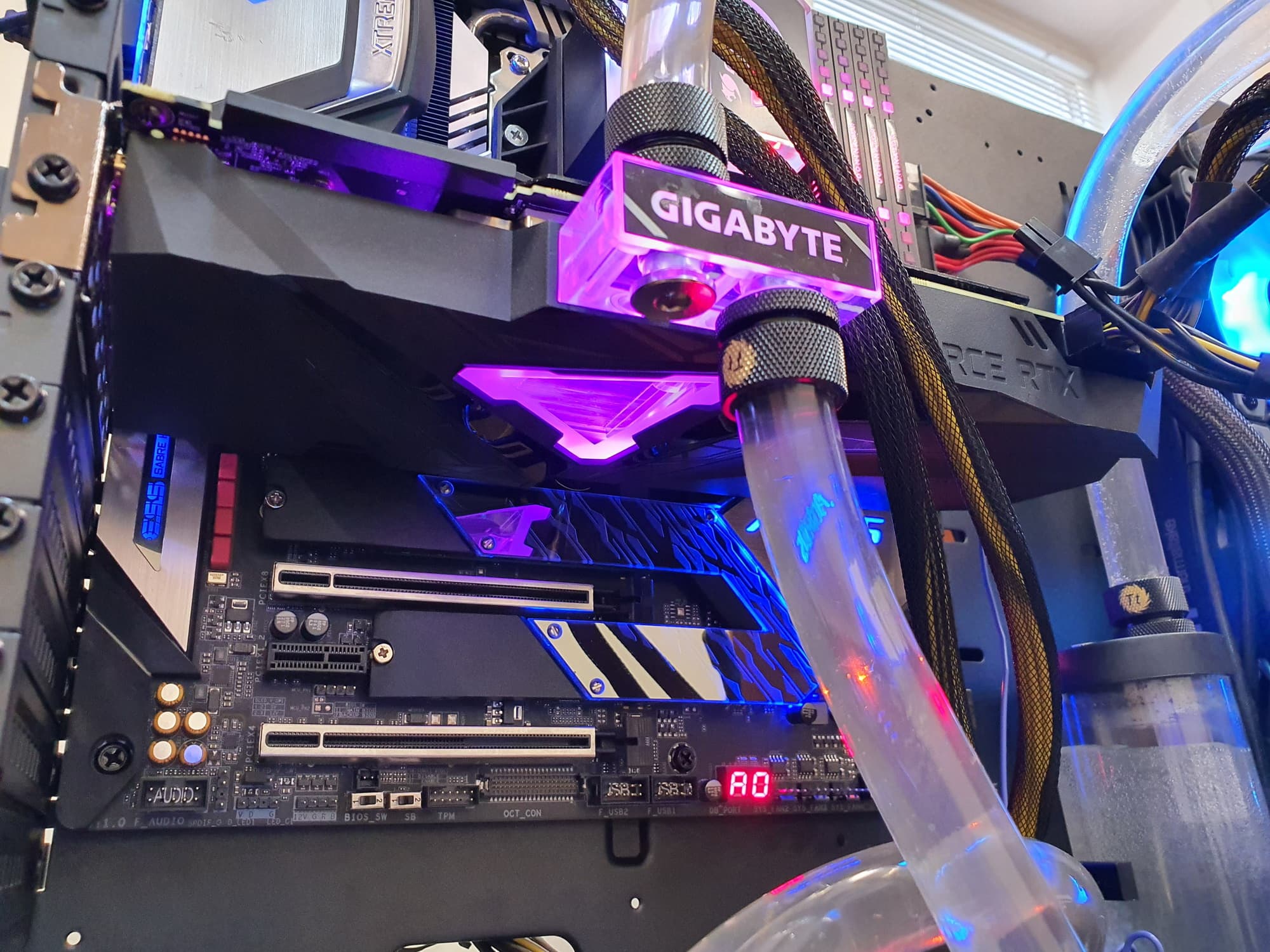

Подсветка

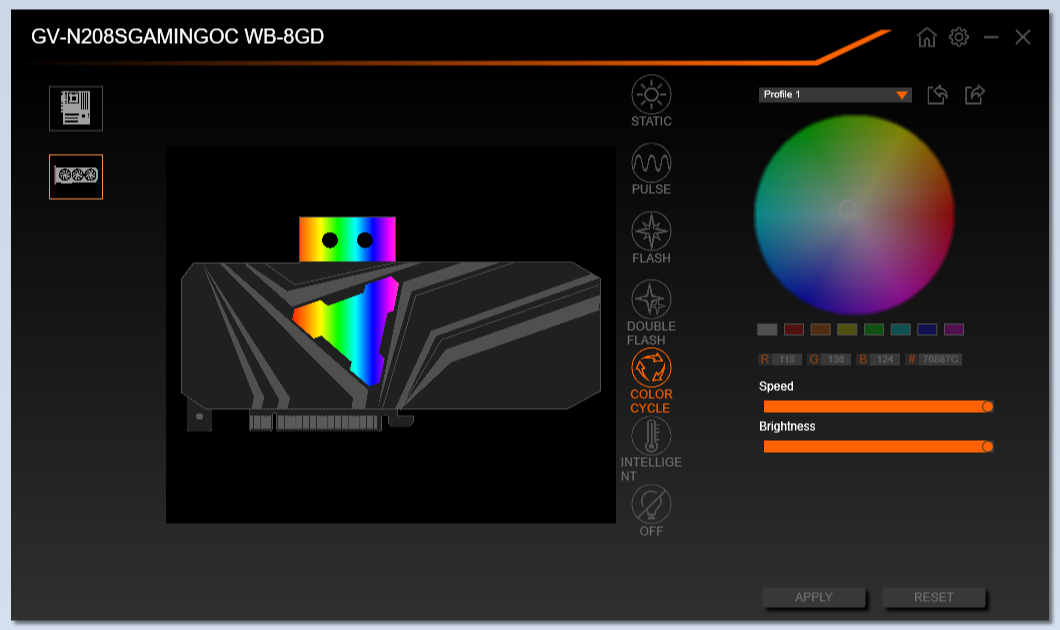

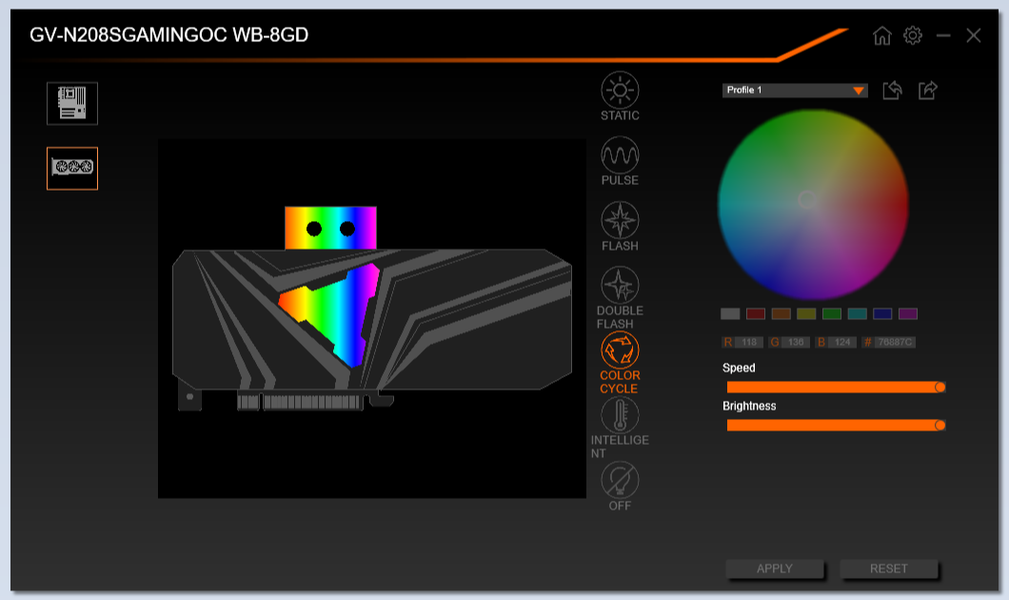

Подсветкой управляет фирменная утилита RGB Fusion, подсвечивается акриловый водоблок.

Правда, выбор режимов очень небольшой. Тем не менее, можно получить красивые сочетания эффектов (см. ролик ниже).

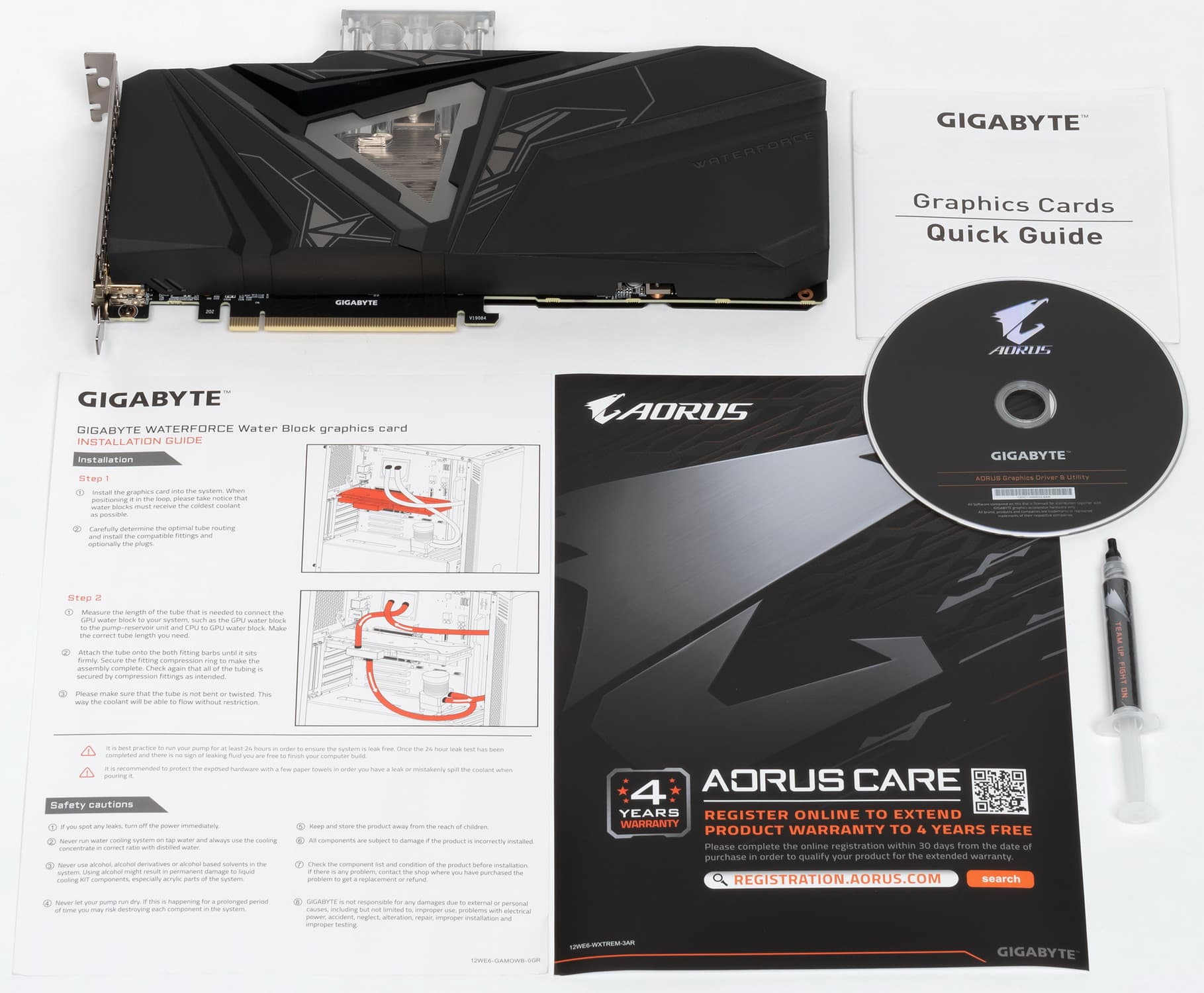

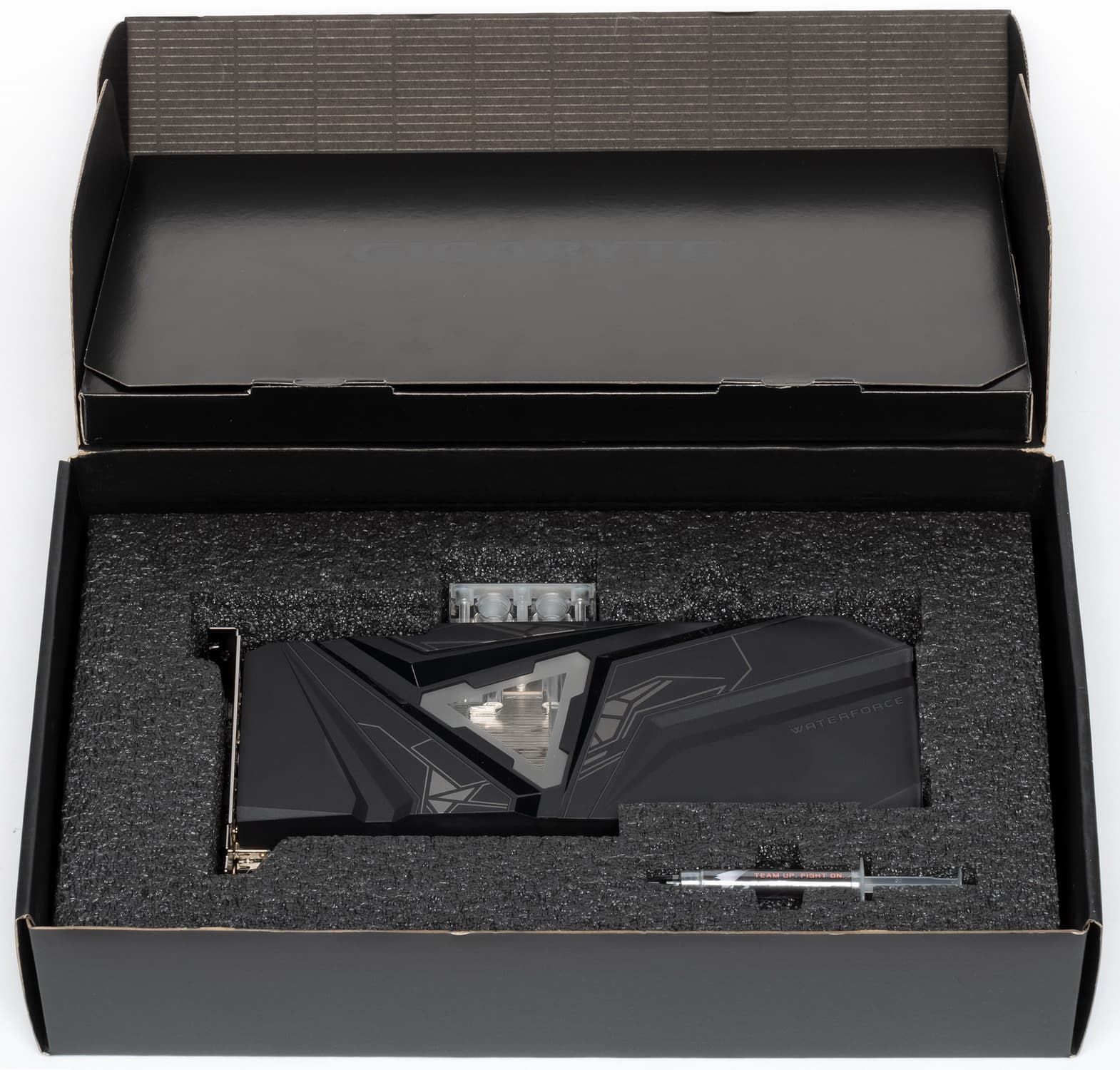

Комплект поставки и упаковка

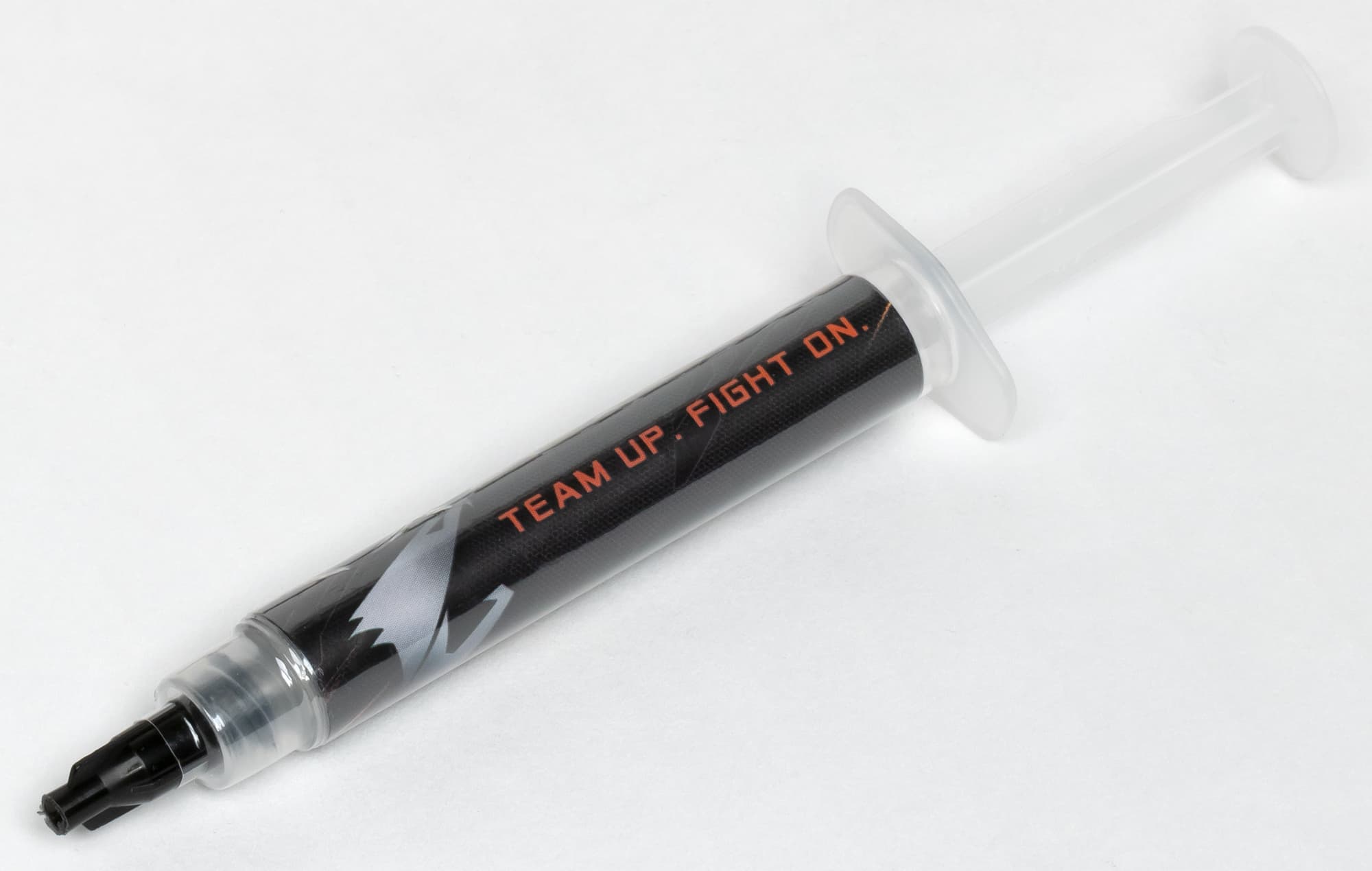

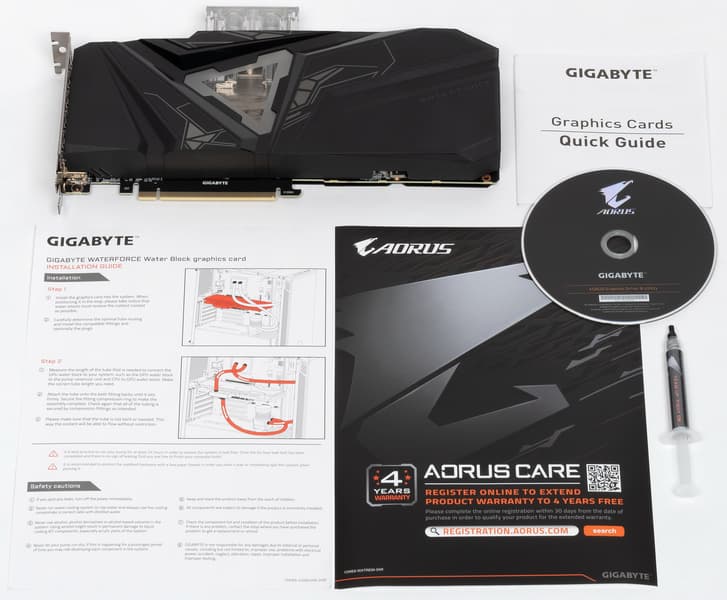

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс шприц с термопастой. Вероятно, предполагается, что водоблок могут сменить или будут периодически снимать? Иначе зачем термопаста?

Результаты тестирования


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Gears 5 (Xbox Game Studios/The Coalition)
  • Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
  • Devil May Cry 5 (Capcom/Capcom)
  • Red Dead Redemption 2 (Rockstar)
  • Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
  • Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
  • Metro Exodus (4A Games/Deep Silver/Epic Games)
  • Resident Evil 3 (Capcom/Capcom)

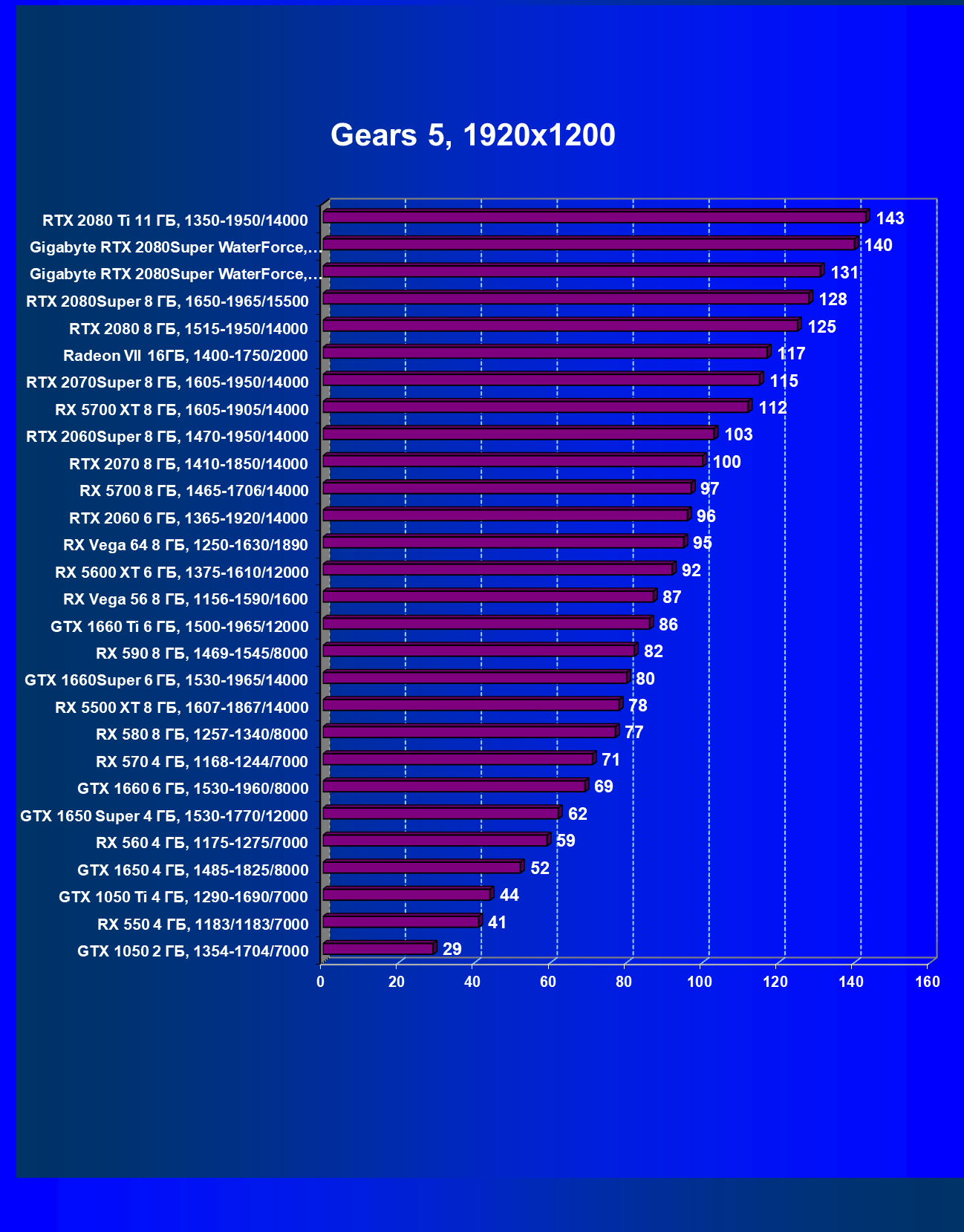

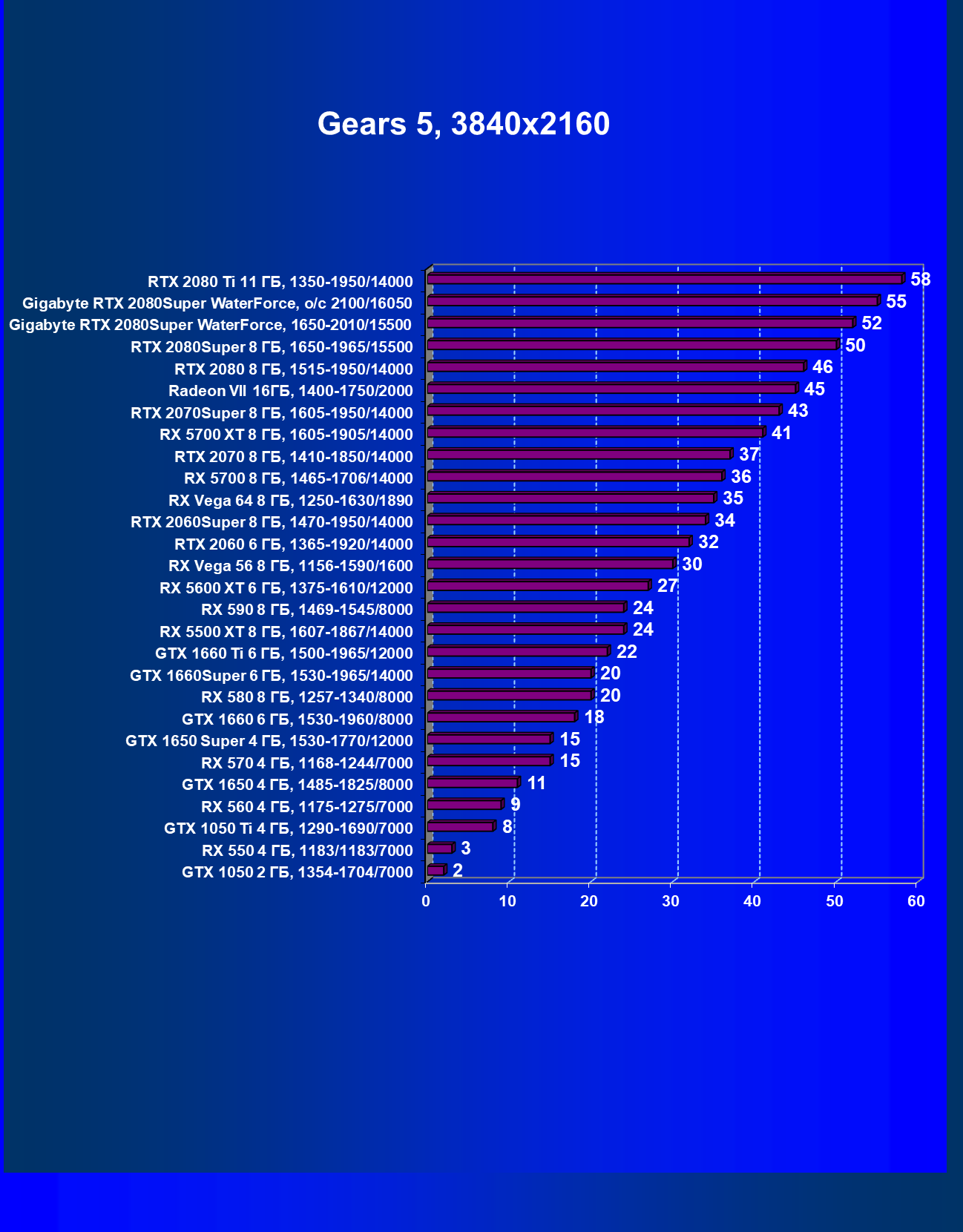

Gears 5

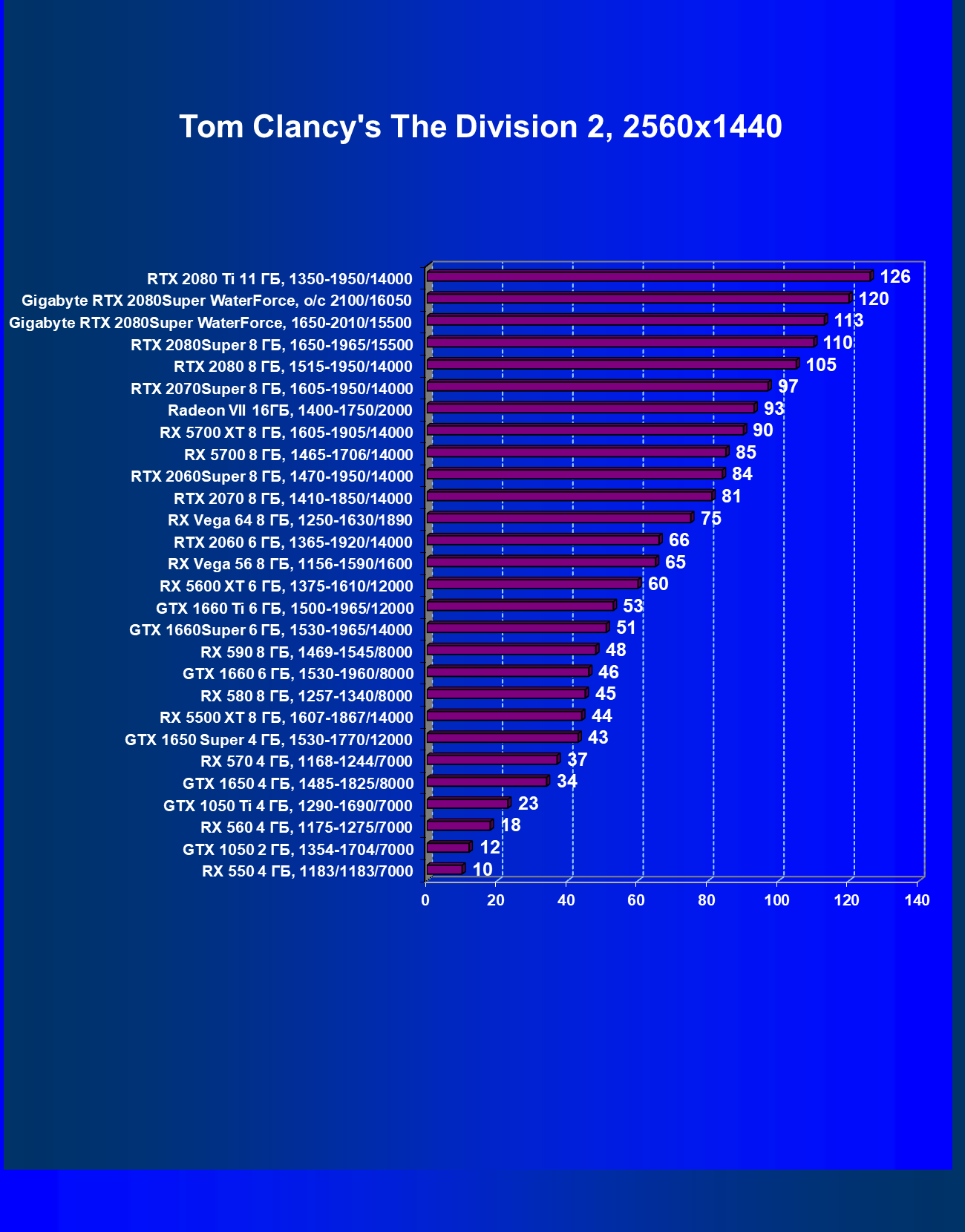

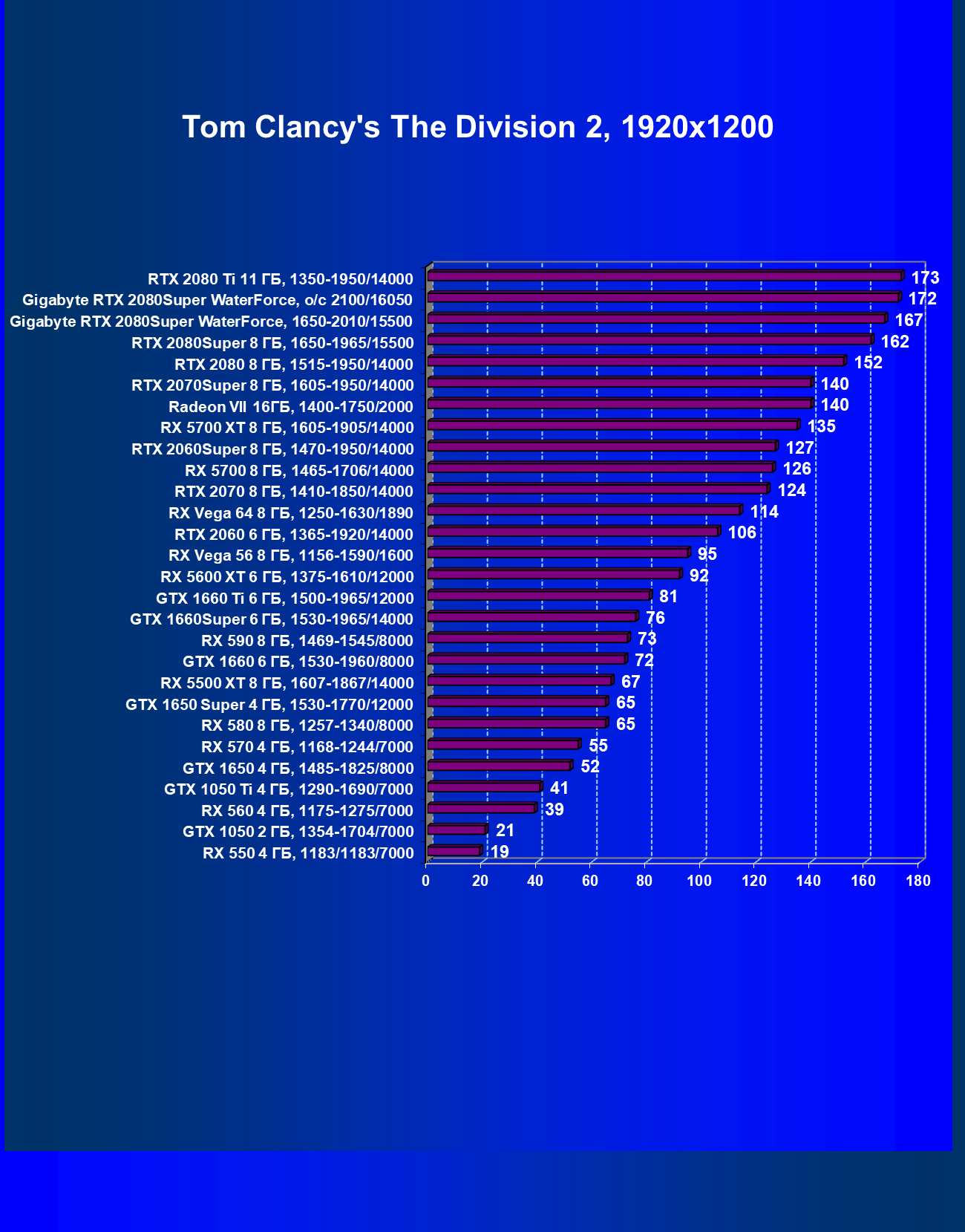

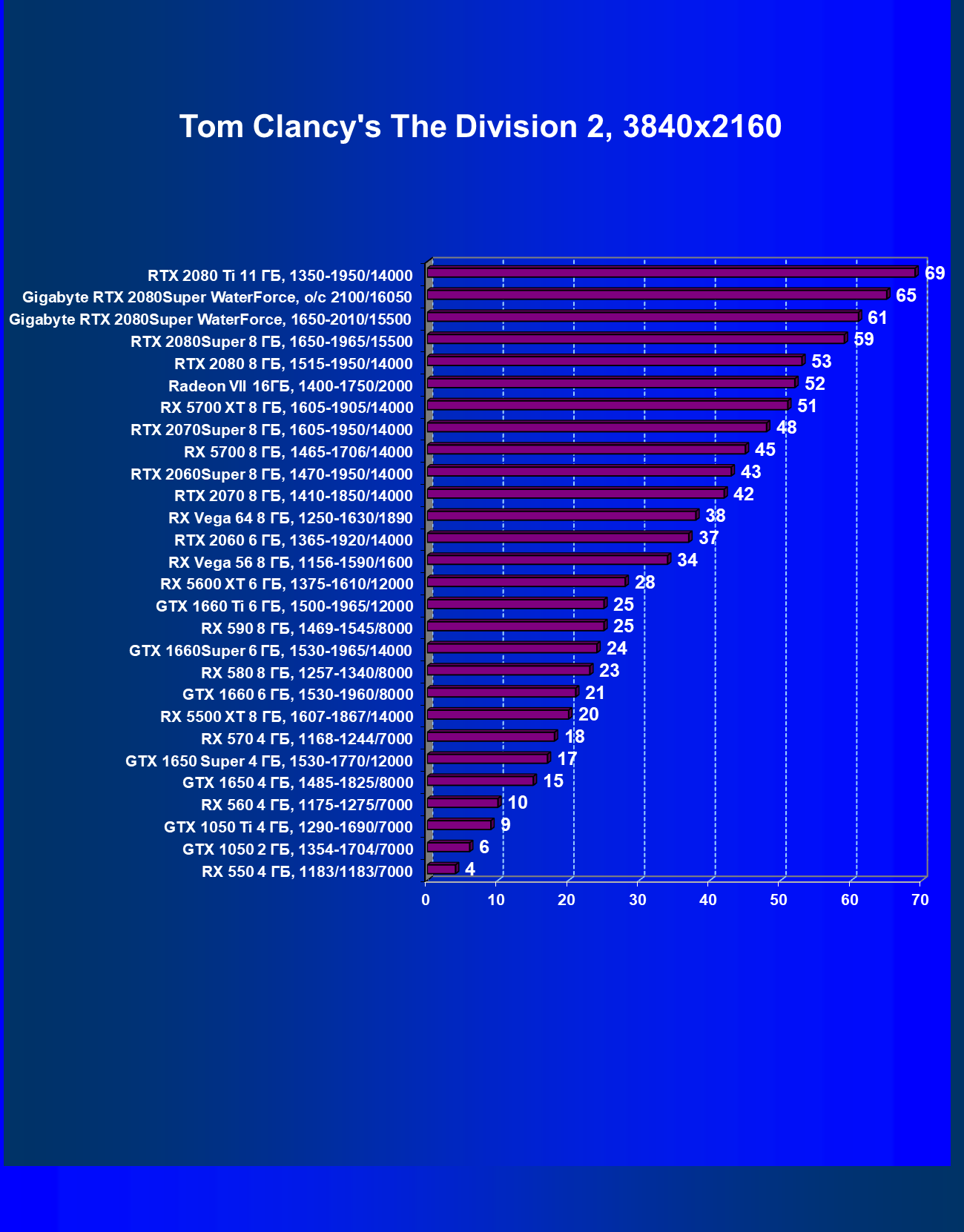

Tom Clancy’s The Division 2

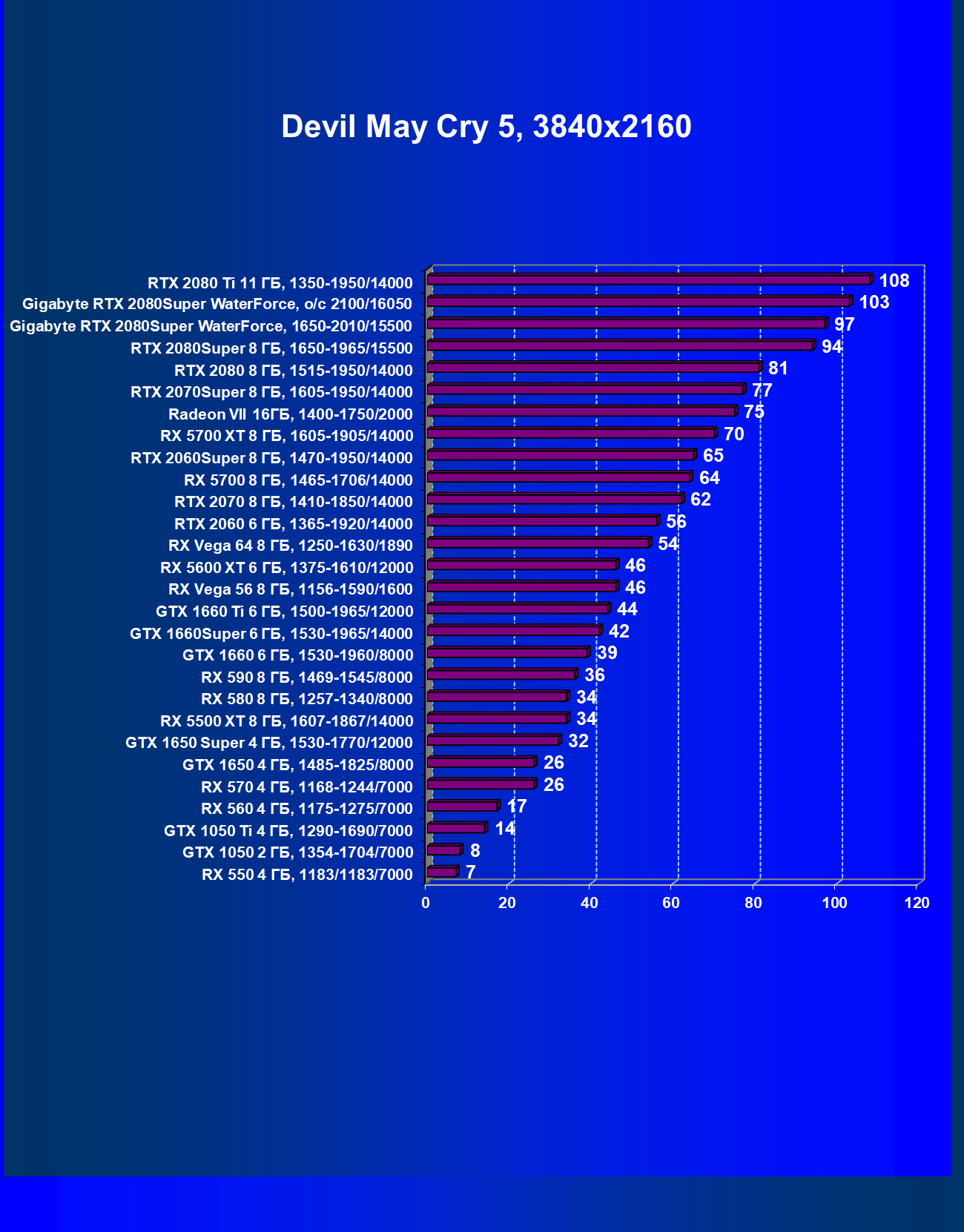

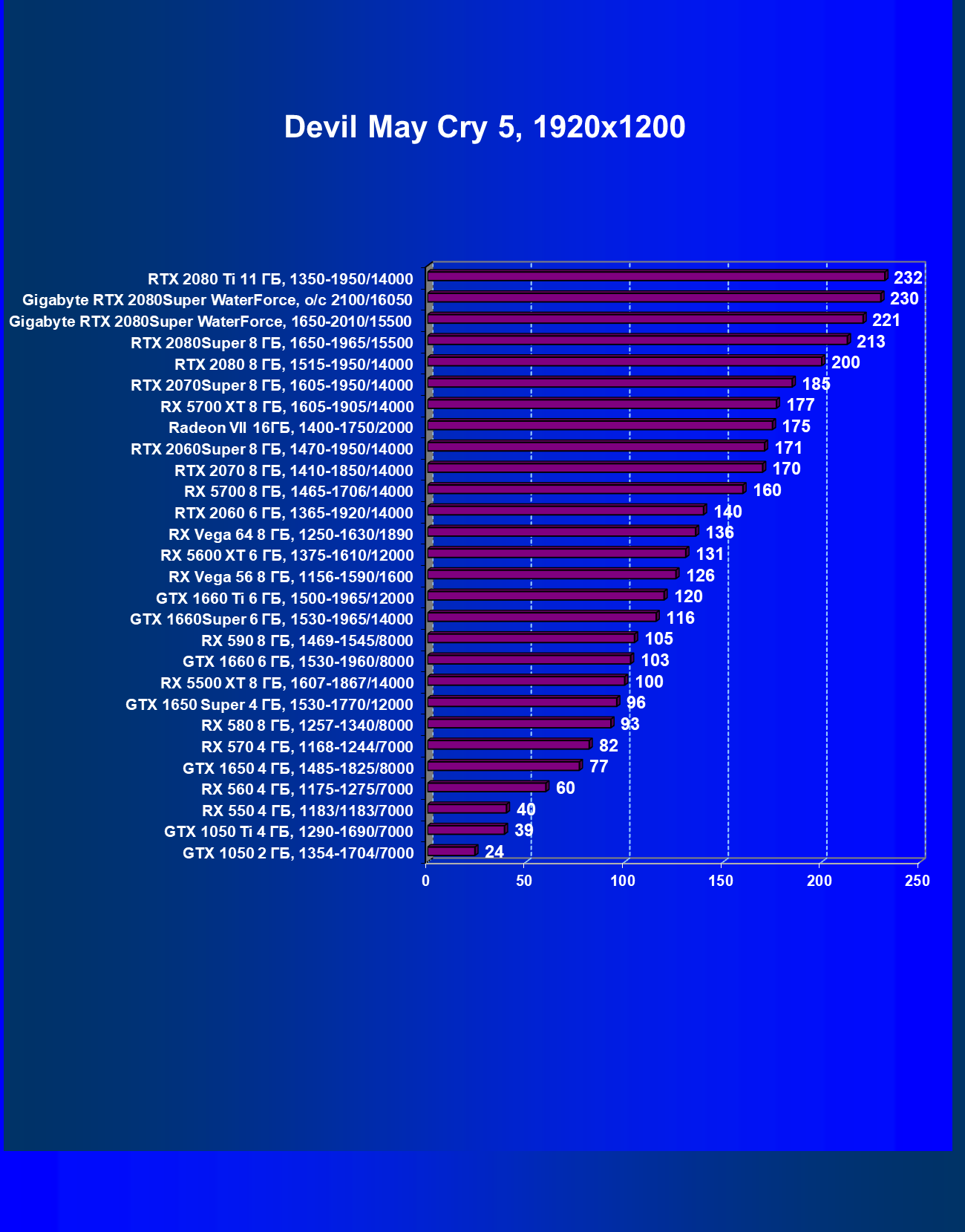

Devil May Cry 5

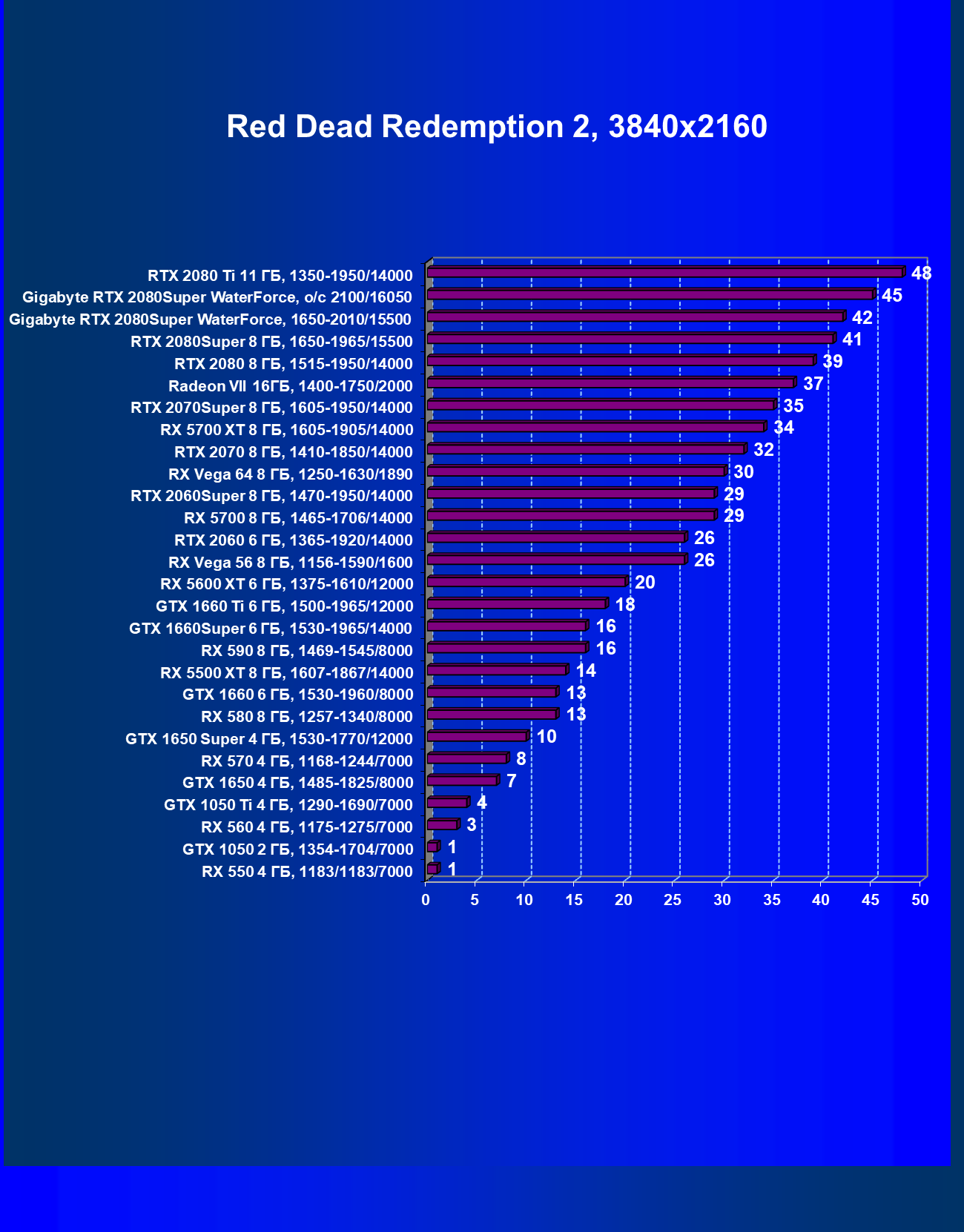

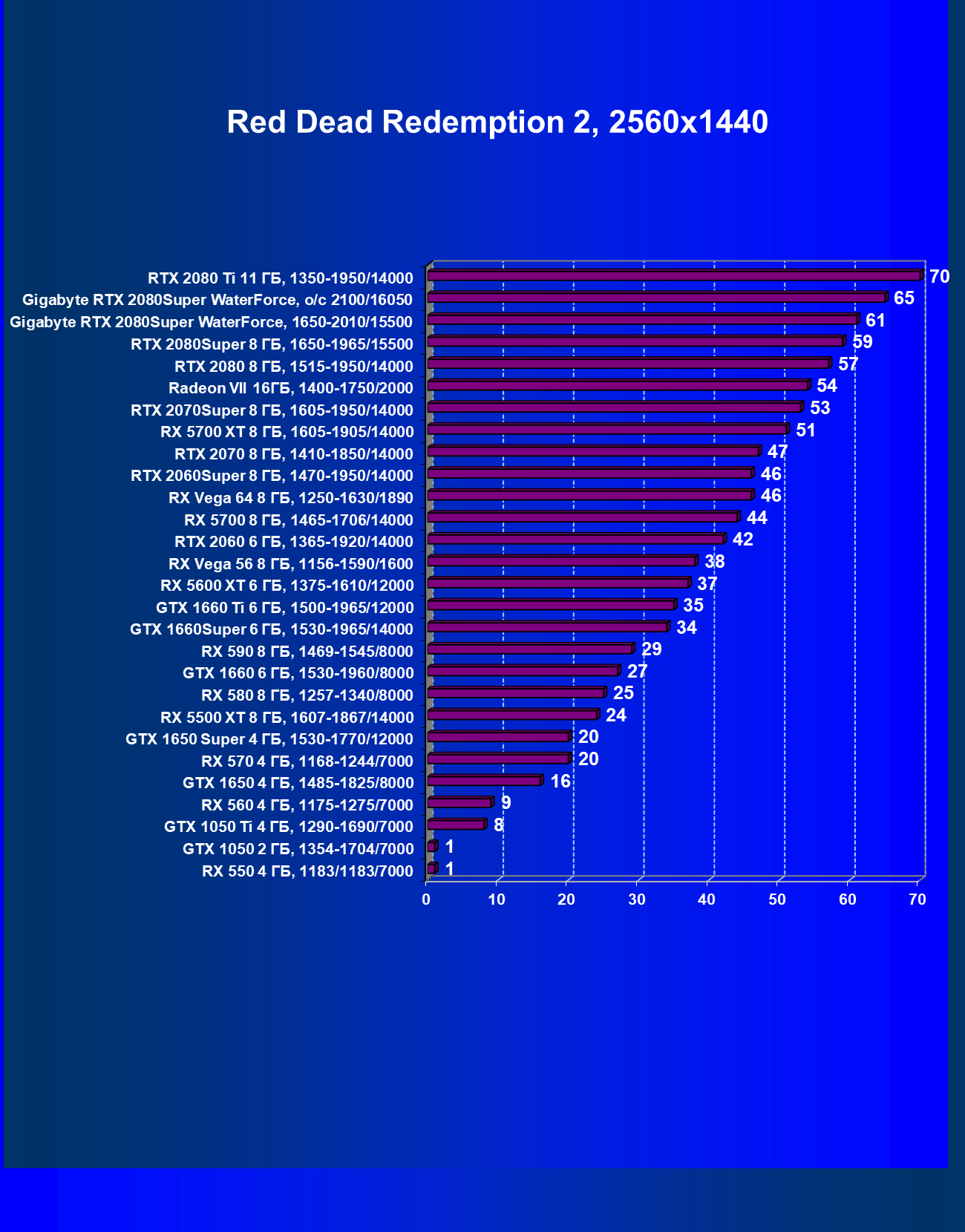

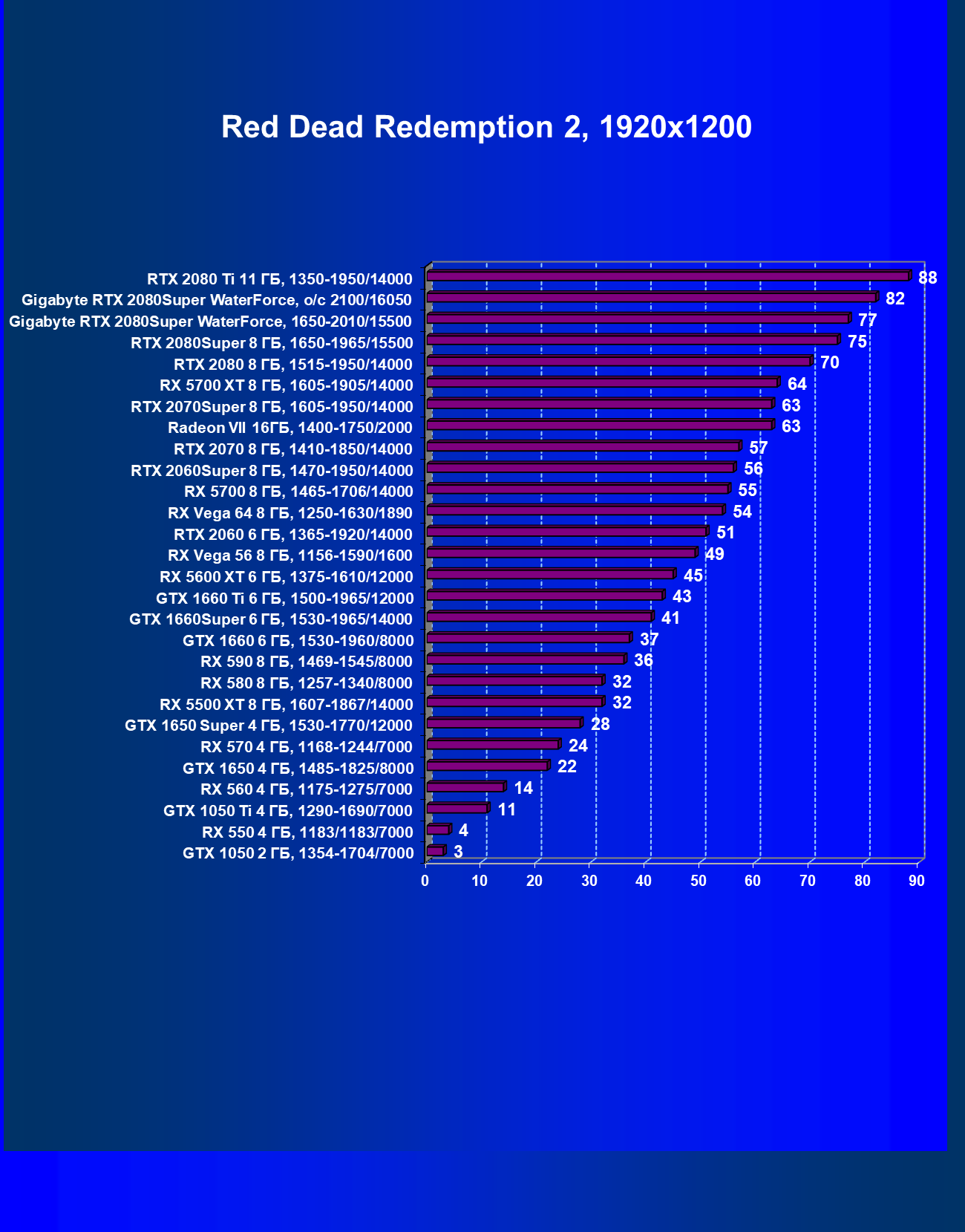

Red Dead Redemption 2

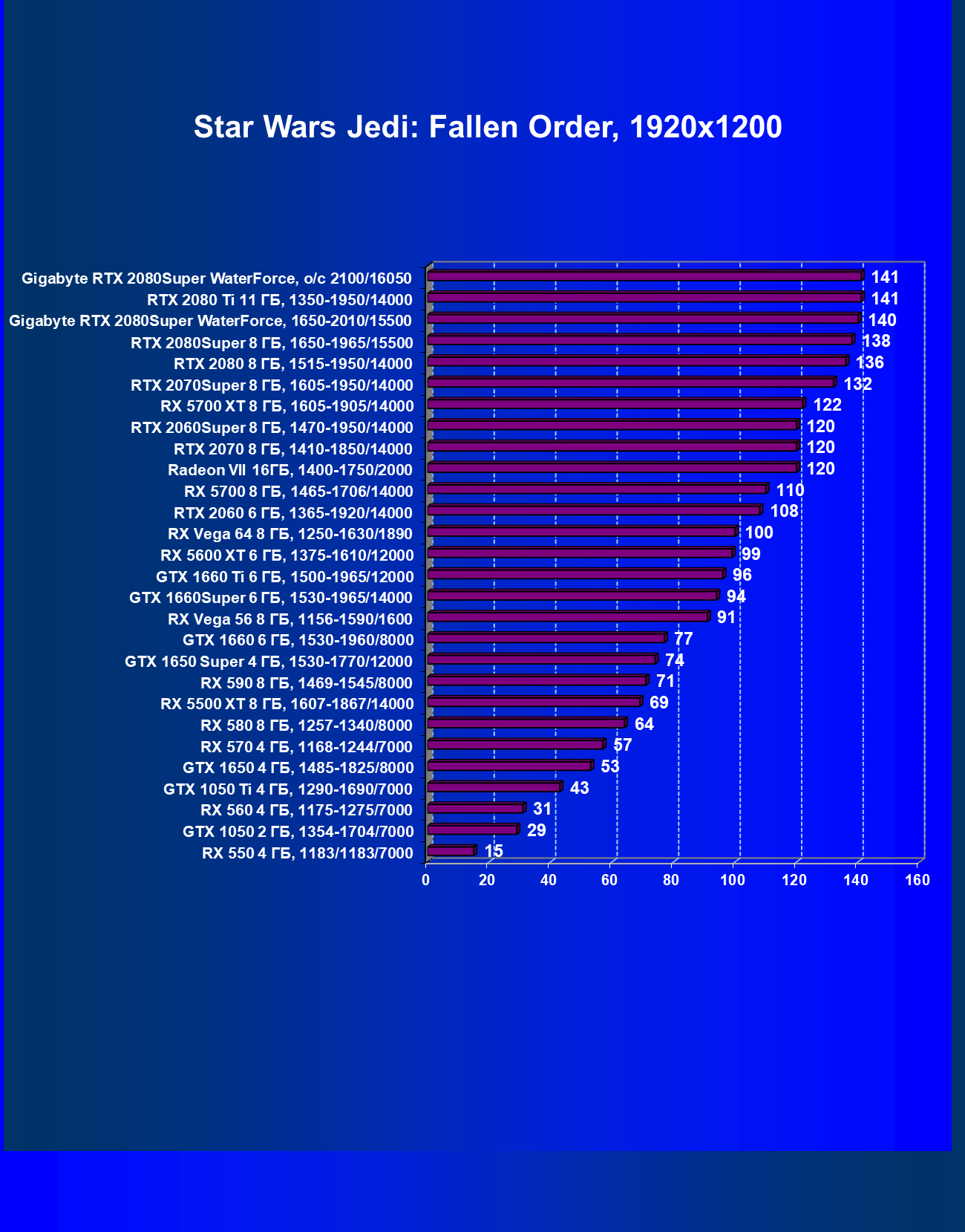

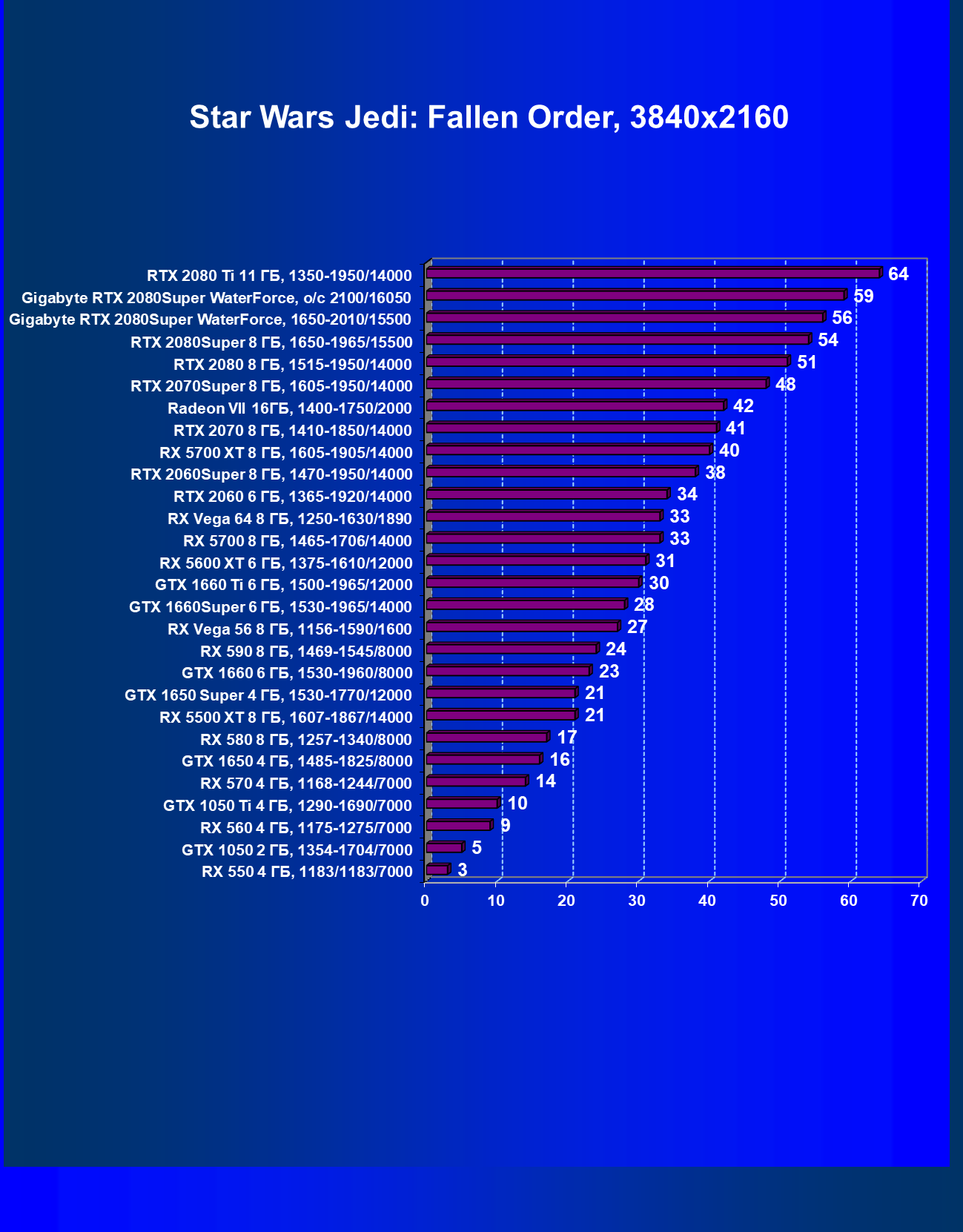

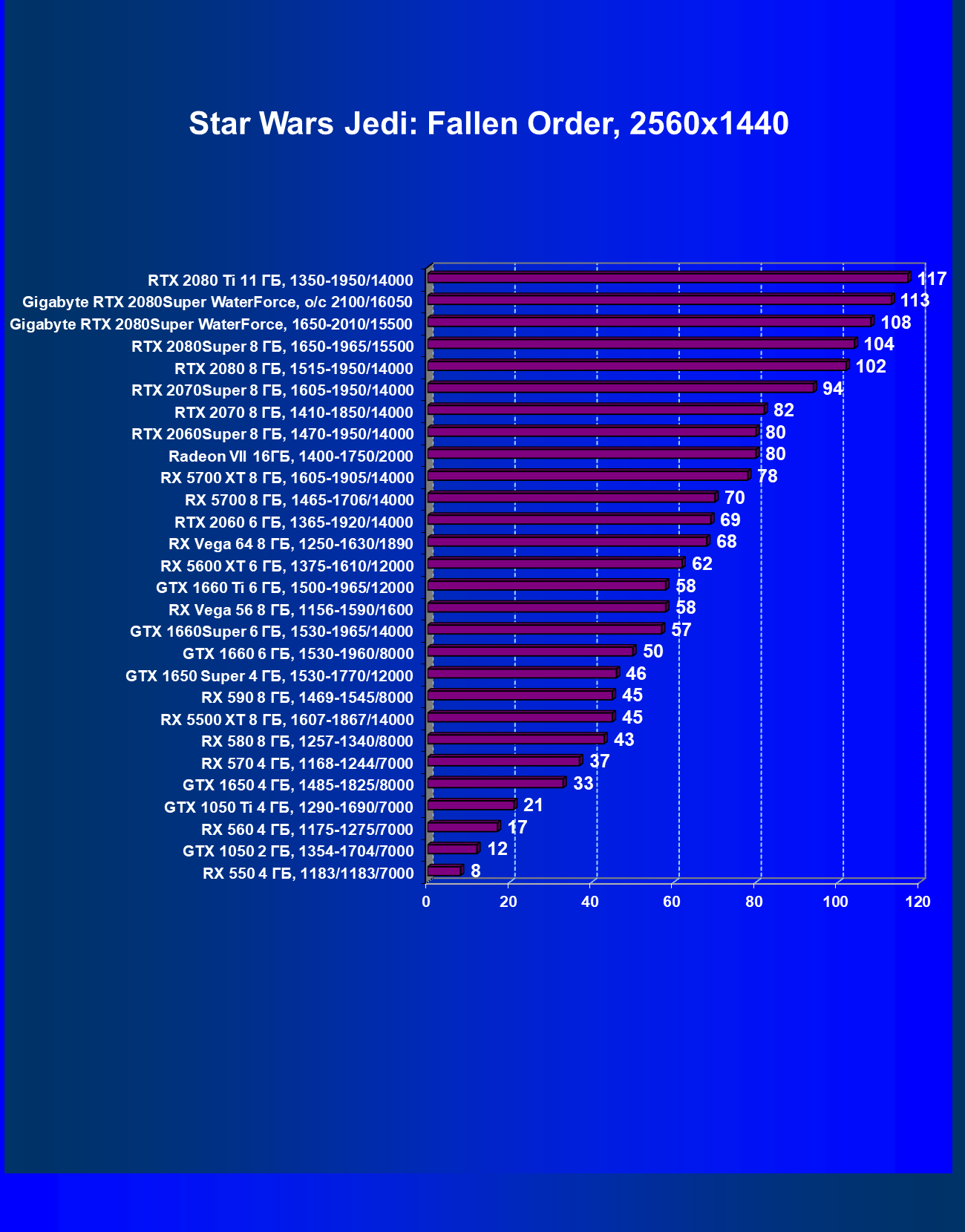

Star Wars Jedi: Fallen Order

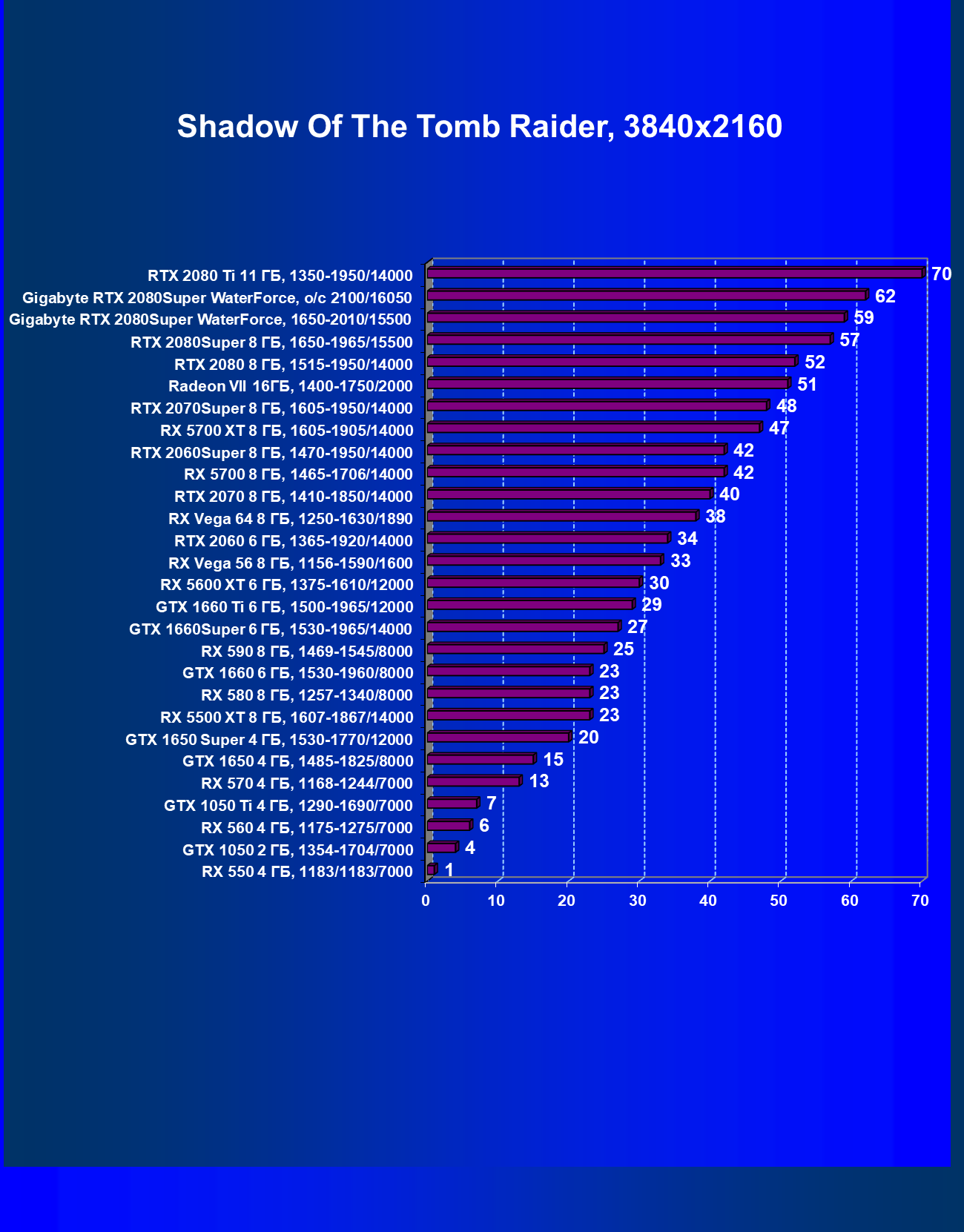

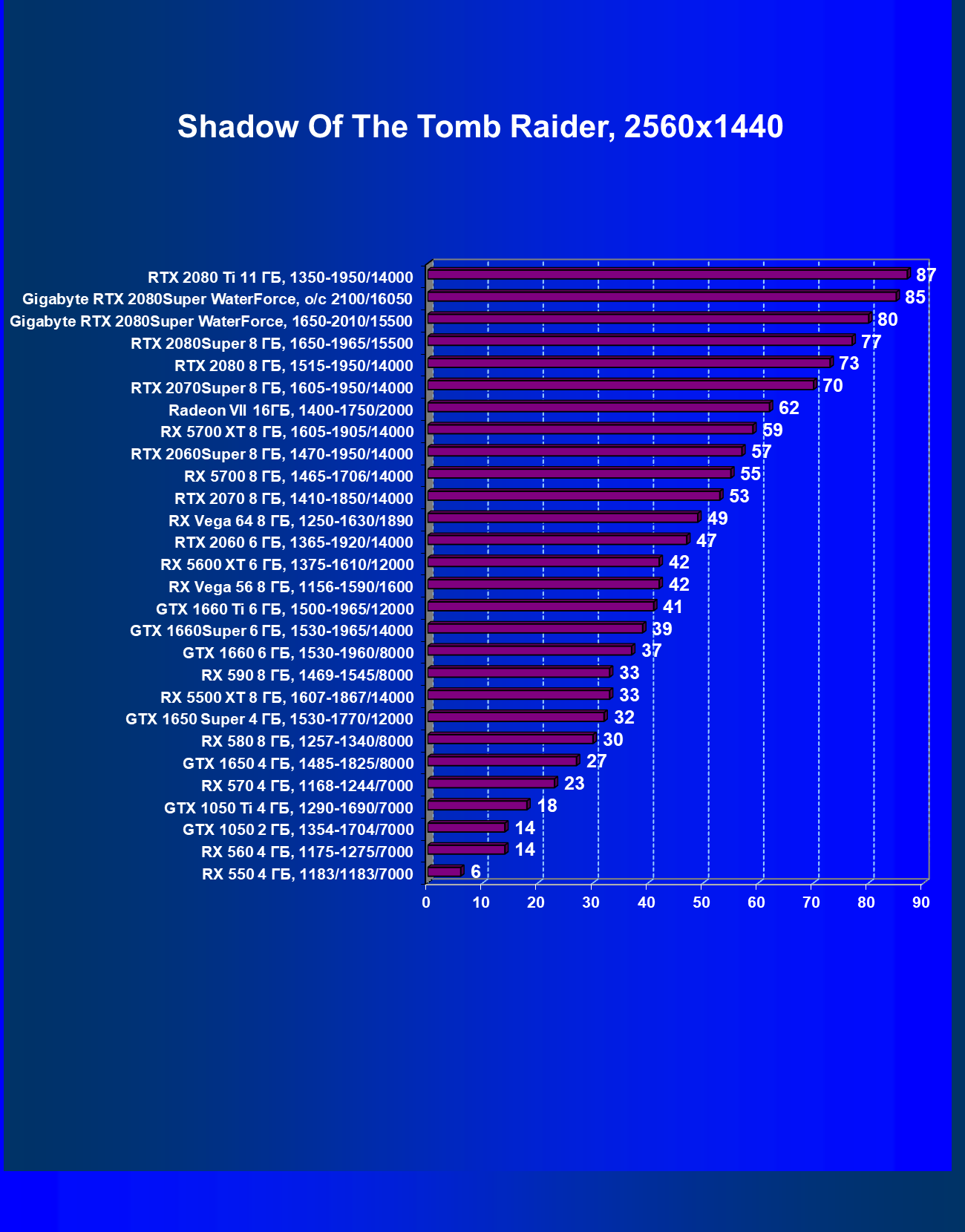

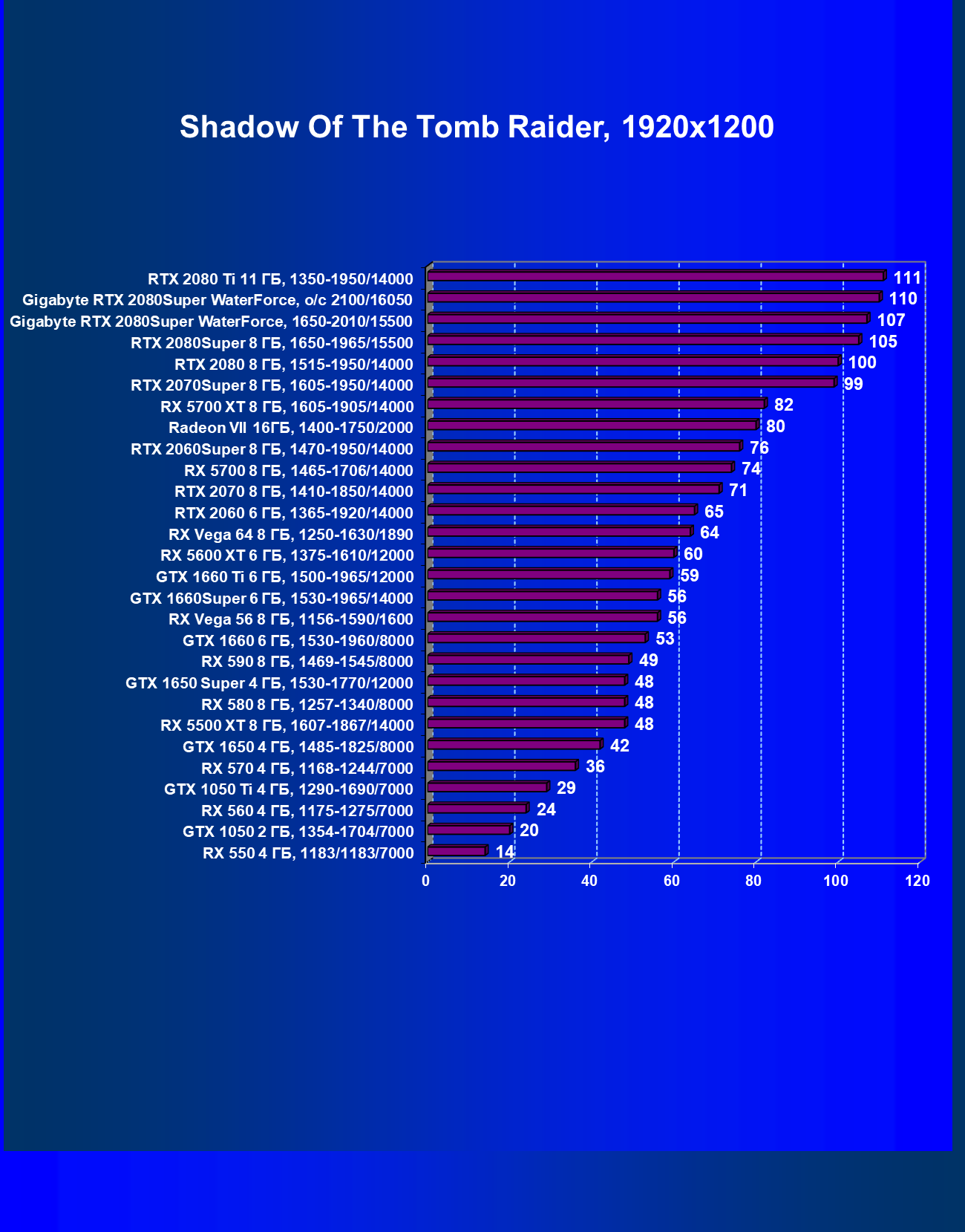

Shadow of the Tomb Raider

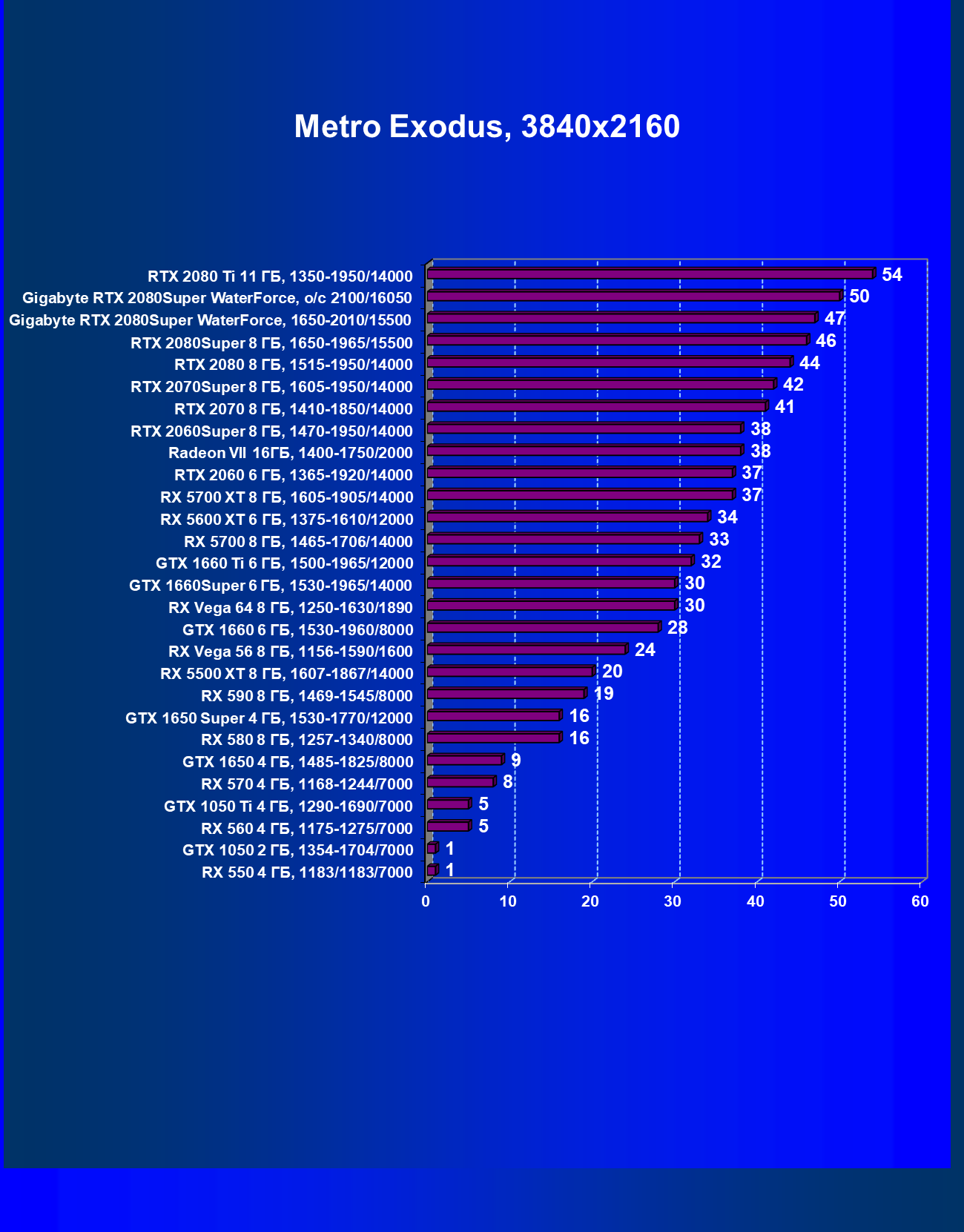

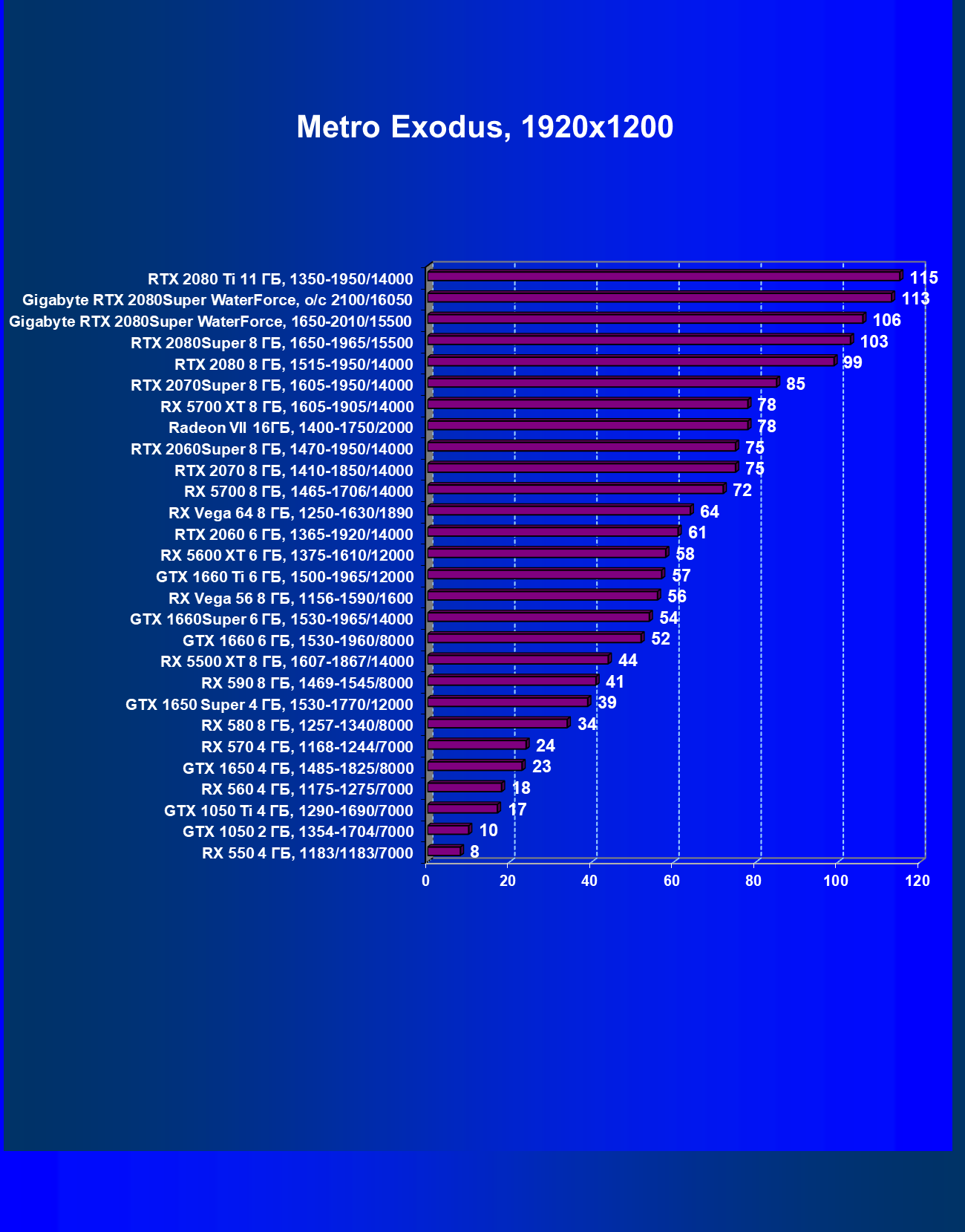

Metro Exodus

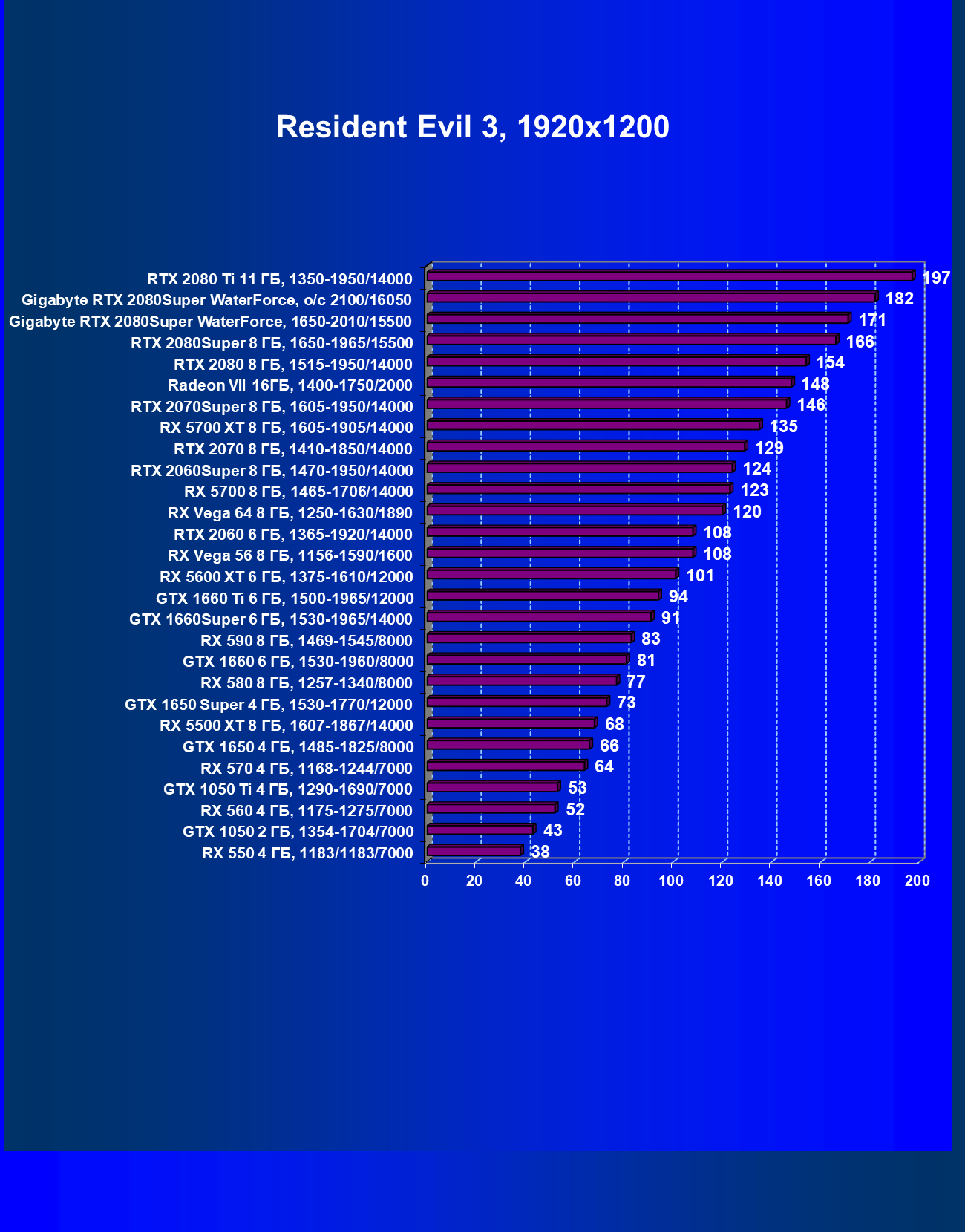

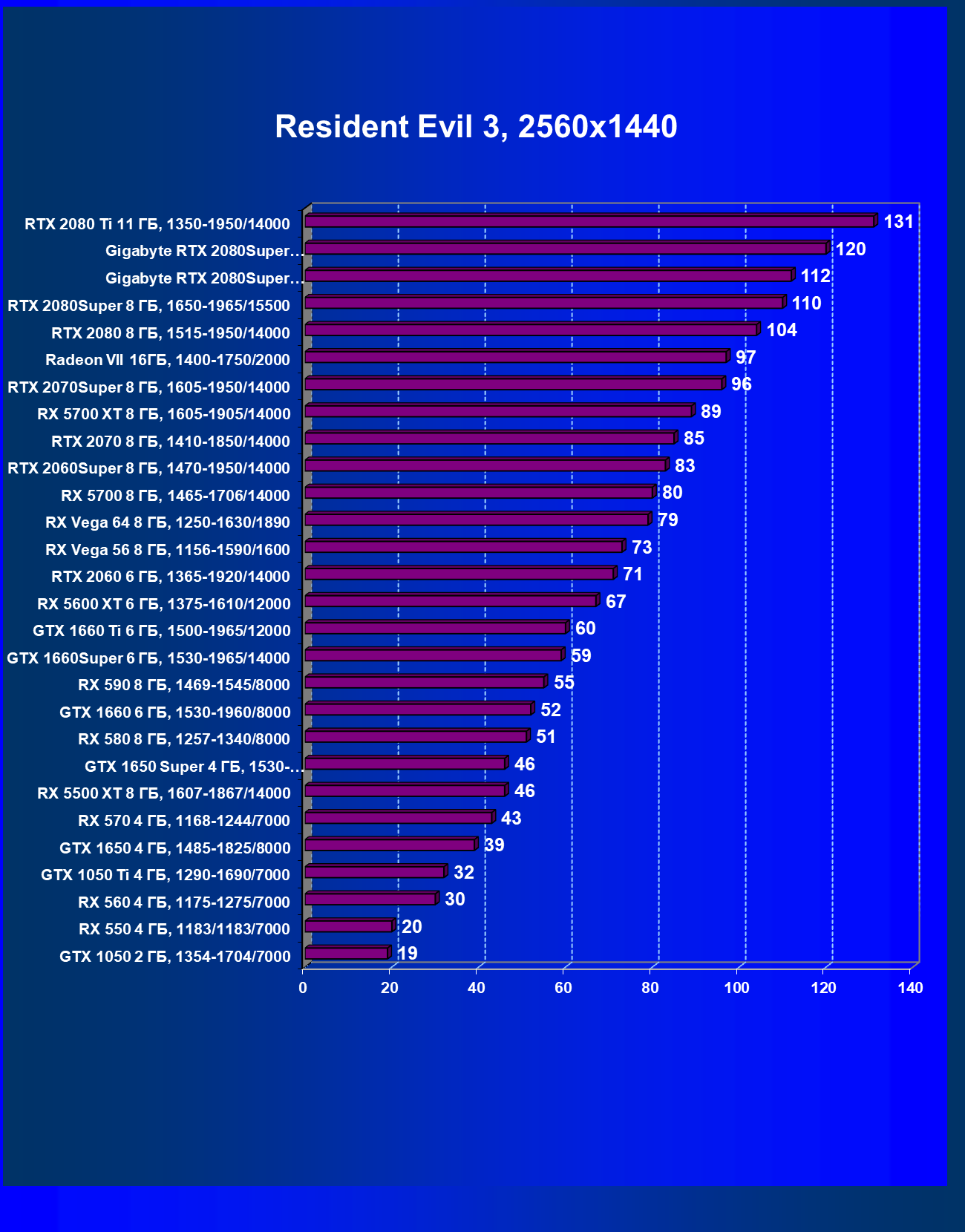

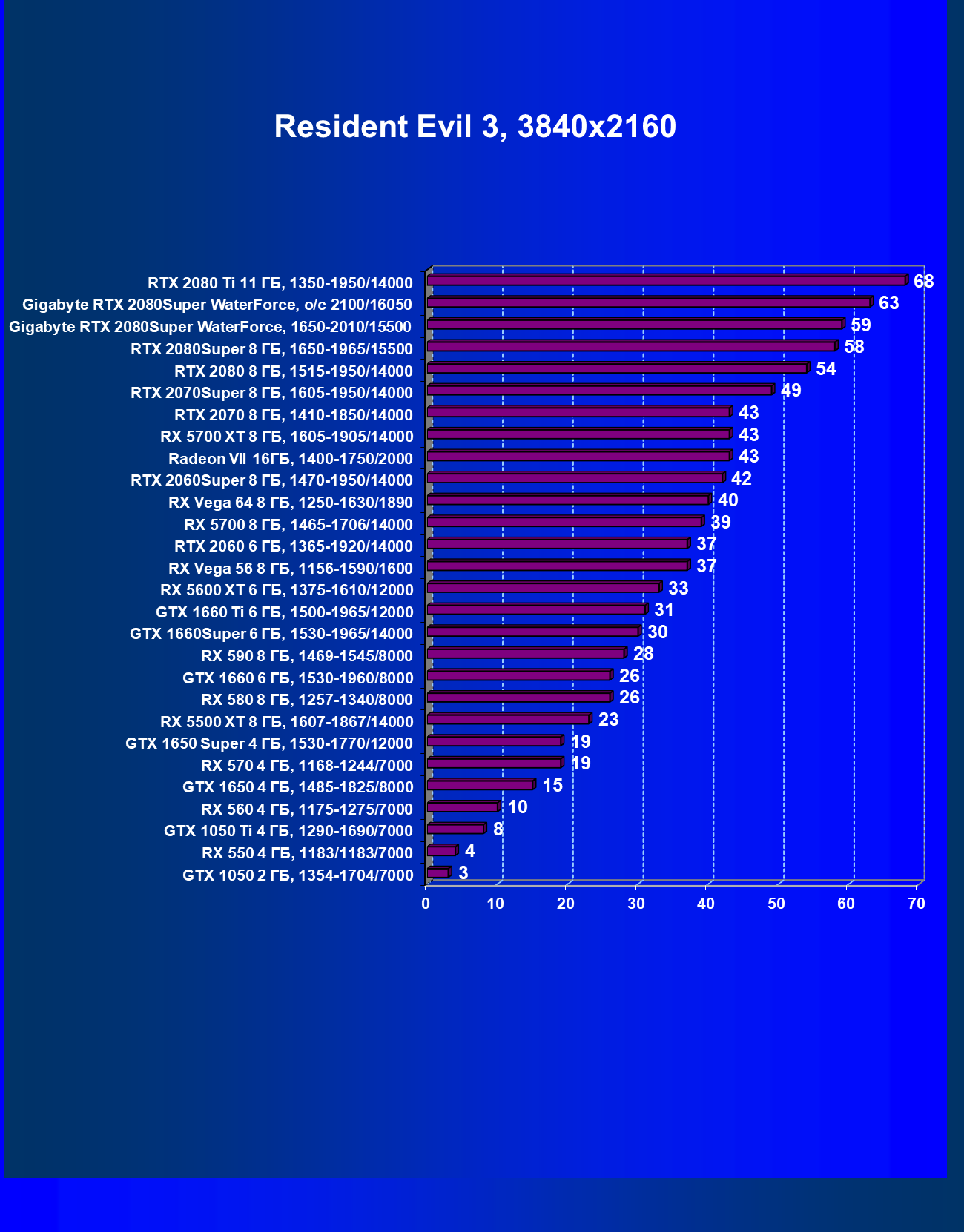

Resident Evil 3

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2080 Super и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на середину апреля 2020 года.

Модель ускорителя Рейтинг iXBT.com Рейтинг полезности Цена, руб.
01 RTX 2080 Ti 11 ГБ, 1350—1950/14000 1600 168 95 000
02 Gigabyte RTX 2080 Super WaterForce, разгон до 2100/16050 1520 249 61 000
03 Gigabyte RTX 2080 Super WaterForce, 1650—2010/15500 1440 236 61 000
04 RTX 2080 Super 8 ГБ, 1650—1965/15500 1390 232 60 000
05 RTX 2080 8 ГБ, 1515—1950/14000 1310 247 53 000
07 Radeon VII 16 ГБ, 1400—1750/2000 1110 207 53 500

Расклад сил абсолютно ожидаемый и логичный. Ручной разгон карты Gigabyte обеспечил прирост производительности примерно на 9% относительно референсной GeForce RTX 2080 Super, тогда как в штатном режиме результаты видеокарты Gigabyte были выше на 2,5%. Здесь очевиден простор для разгона и получения очень высоких результатов, благо СО позволяет, но, к сожалению, Nvidia не дремлет и не дает официально поднимать лимит потребления. Только по личному запросу известному оверклокеру-экстремалу могут (с кучей условий и оговорок) предоставить специальную версию BIOS, в которой лимит потребления изначально сильно повышен. Вручную же поправить BIOS не получится, там всё уже давно контролируется драйверами через UEFI, в том числе отсечена возможность несанкционированного доступа.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей. Учитывая, что серия GeForce RTX 2080 Super нацелена на использование в разрешениях явно выше Full HD и даже выше 2.5К, рейтинг полезности приведен для разрешения 4К.

Модель ускорителя Рейтинг полезности Рейтинг iXBT.com Цена, руб.
05 Gigabyte RTX 2080 Super WaterForce, разгон до 2100/16050 442 2697 61 000
06 RTX 2080 8 ГБ, 1515—1950/14000 429 2273 53 000
07 Gigabyte RTX 2080 Super WaterForce, 1650—2010/15500 417 2541 61 000
08 RTX 2080 Super 8 ГБ, 1650—1965/15500 411 2466 60 000
09 Radeon VII 16 ГБ, 1400—1750/2000 368 1969 53 500
10 RTX 2080 Ti 11 ГБ, 1350—1950/14000 305 2900 95 000

С появлением версии RTX 2080 Super цены на предыдущий ускоритель RTX 2080 довольно быстро упали, так что RTX 2080 до сих пор лидирует в группе топовых решений по рейтингу полезности, опережая в том числе и RTX 2080 Super (прирост производительности не соответствует разнице в цене). И только ощутимый разгон карты Gigabyte помог ей выбиться в лидеры внутри группы. Что ж, польза от разгона (даже ограниченного) такой карты продемонстрирована наглядно.

И не забывайте, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.

Выводы

Gigabyte GeForce RTX 2080 Super Gaming OC Waterforce WB 8G (8 ГБ) — уникальный и очень интересный для энтузиастов вариант топового ускорителя 3D-графики. GeForce RTX 2080 Super хорошо подойдет для тех, кто не готов переплачивать за GeForce RTX 2080 Ti: производительность у флагмана выше, но стоимость несравнимо более высокая. А наше тестирование видеокарты Gigabyte показало, что компактное решение (всего два слота!) с очень низким нагревом (каких-то 45 °C на ядре!) может быть лишь чуть менее производительным, чем GeForce RTX 2080 Ti.

Но! Конечно, надо учитывать (это следовало бы крупно написать на коробке с картой), что данный продукт нельзя просто установить в ПК, включить и работать или играть. Эта видеокарта только для тех, у кого в ПК уже есть кастомная (расширяемая) жидкостная система охлаждения вроде той, что на ролике выше или на фото ниже.

При этом придется еще продумывать, как внедрить водоблок карты Gigabyte в контур уже имеющейся ЖСО (возможно, придется покупать дополнительные трубки и/или фиттинги). Тем же, у кого такой ЖСО нет, не имеет смысла приобретать данную видеокарту, поскольку кастомная ЖСО стоит примерно 25-30 тысяч рублей, и суммарно такие затраты сравнимы уже со стоимостью GeForce RTX 2080 Ti с автономной СО. Ну, разве что покупатель все равно хотел установить в ПК «кастомную водянку», и приобретение подобной видеокарты просто подвигнет его наконец осуществить свои планы. Несмотря на то, что водоблок смотрится проще, чем полноценный воздушный кулер, стоимость рассмотренной карты Gigabyte чуть выше, чем в среднем у GeForce RTX 2080 Super. Впрочем, водоблок — все же вещь прецизионная, поэтому вполне объяснимо, почему так дорого.

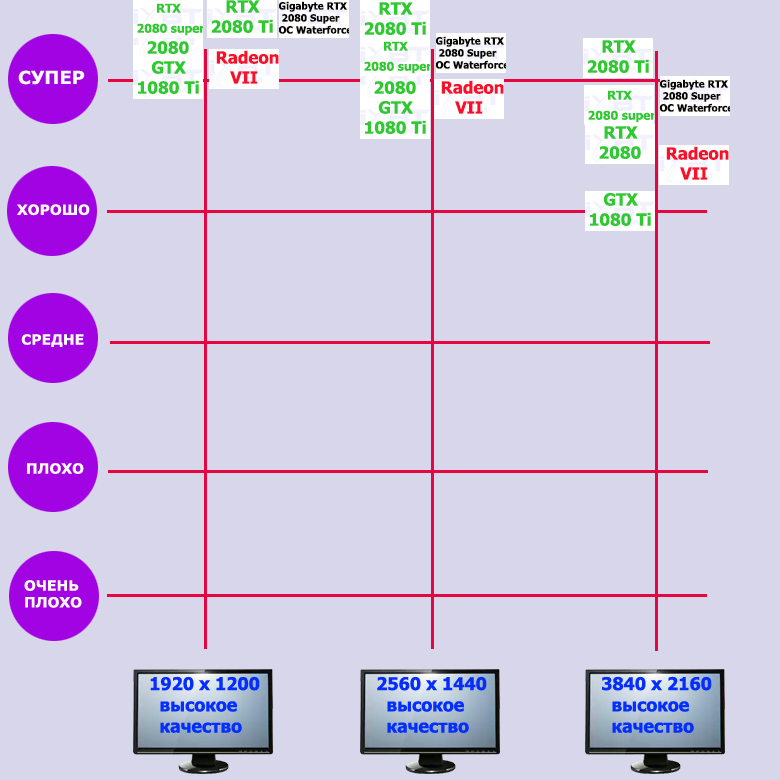

Повторим, что GeForce RTX 2080 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а также отличный комфорт в подавляющем большинстве игр в разрешении 4К (на тех же максимальных настройках).
