Видеоускоритель Sapphire Tri-X R9 390 OC with Back Plate

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Tri-X R9 390 OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Tri-X R9 390 OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 390 (Grenada)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц10401000
Частота работы памяти (физическая (эффективная)), МГц1500 (6000)1500 (6000)
Ширина шины обмена с памятью, бит512
Число вычислительных блоков в GPU40
Число операций (ALU) в блоке64
Суммарное число операций (ALU)2560
Число блоков текстурирования (BLF/TLF/ANIS)160
Число блоков растеризации (ROP)64
Размеры, мм305×110×46275×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт277274
В режиме 2D, Вт5251
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА2021
В режиме 2D (просмотр видео), дБА2622
В режиме максимального 3D, дБА4040
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×HDMI 1.4, 3×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600

Комплектация локальной памятью
Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB).

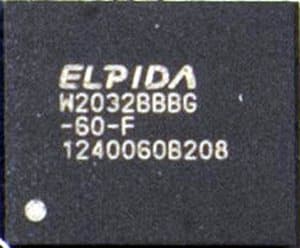

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

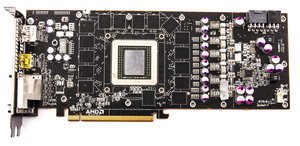

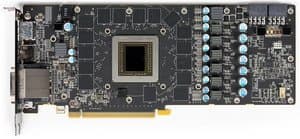

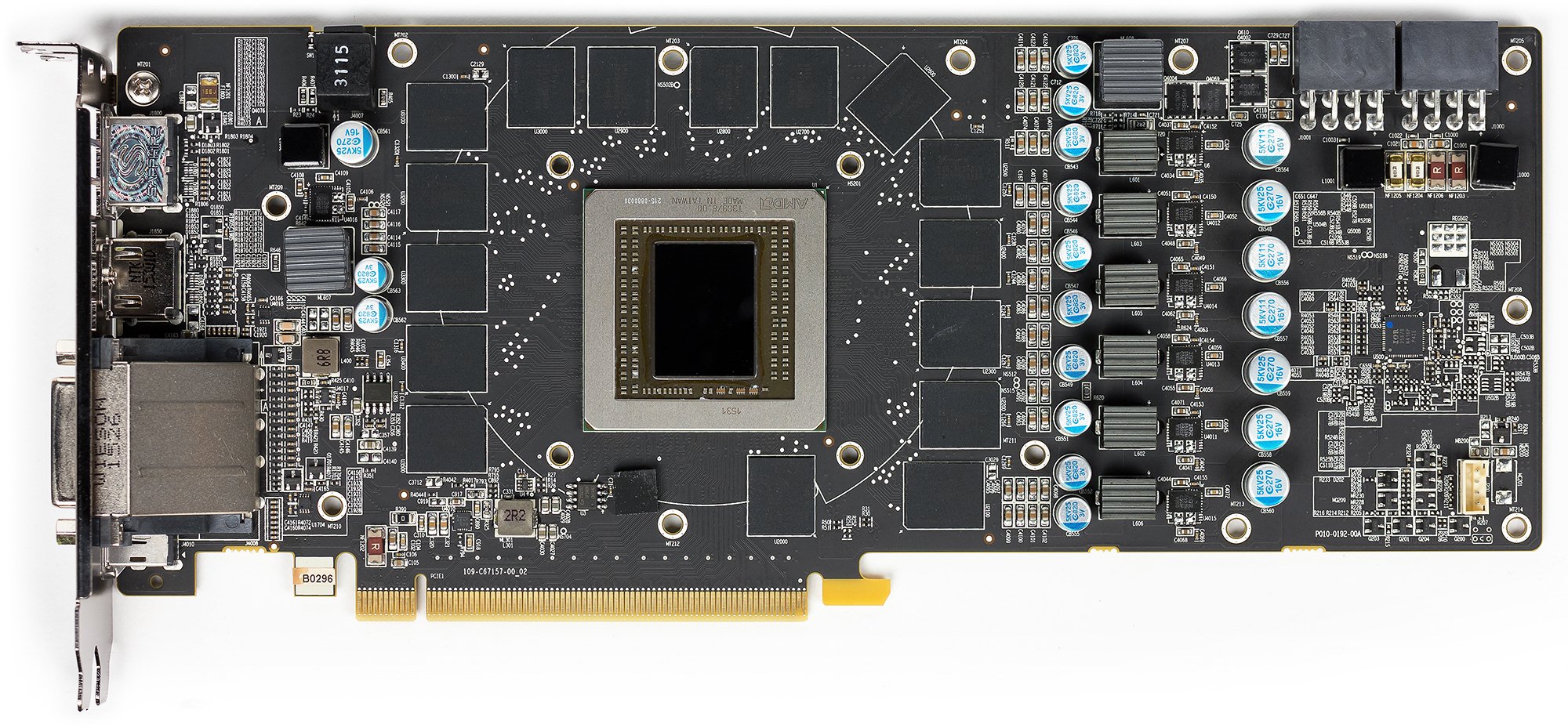

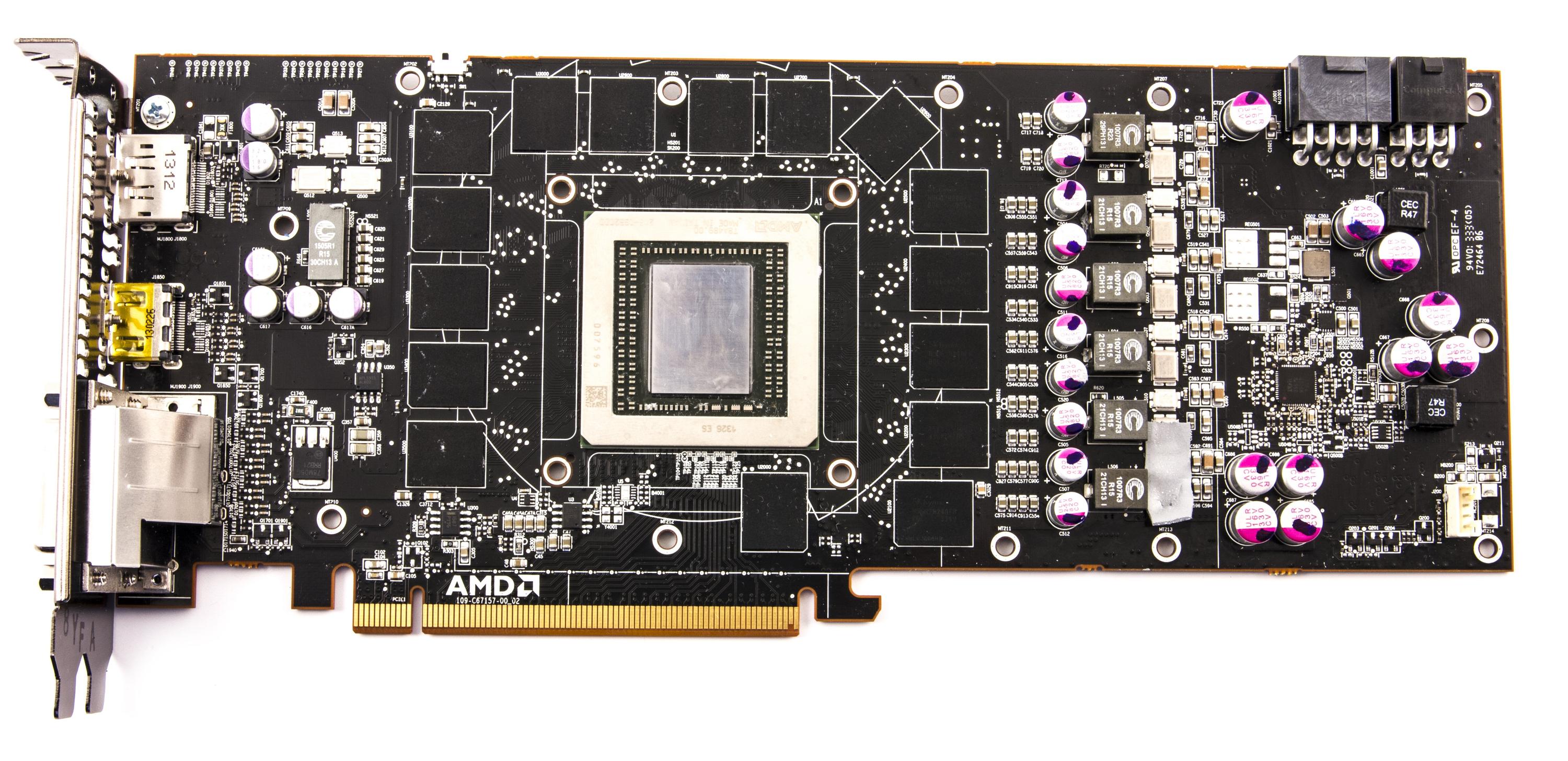

Вид спереди
Sapphire Tri-X R9 390 OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390

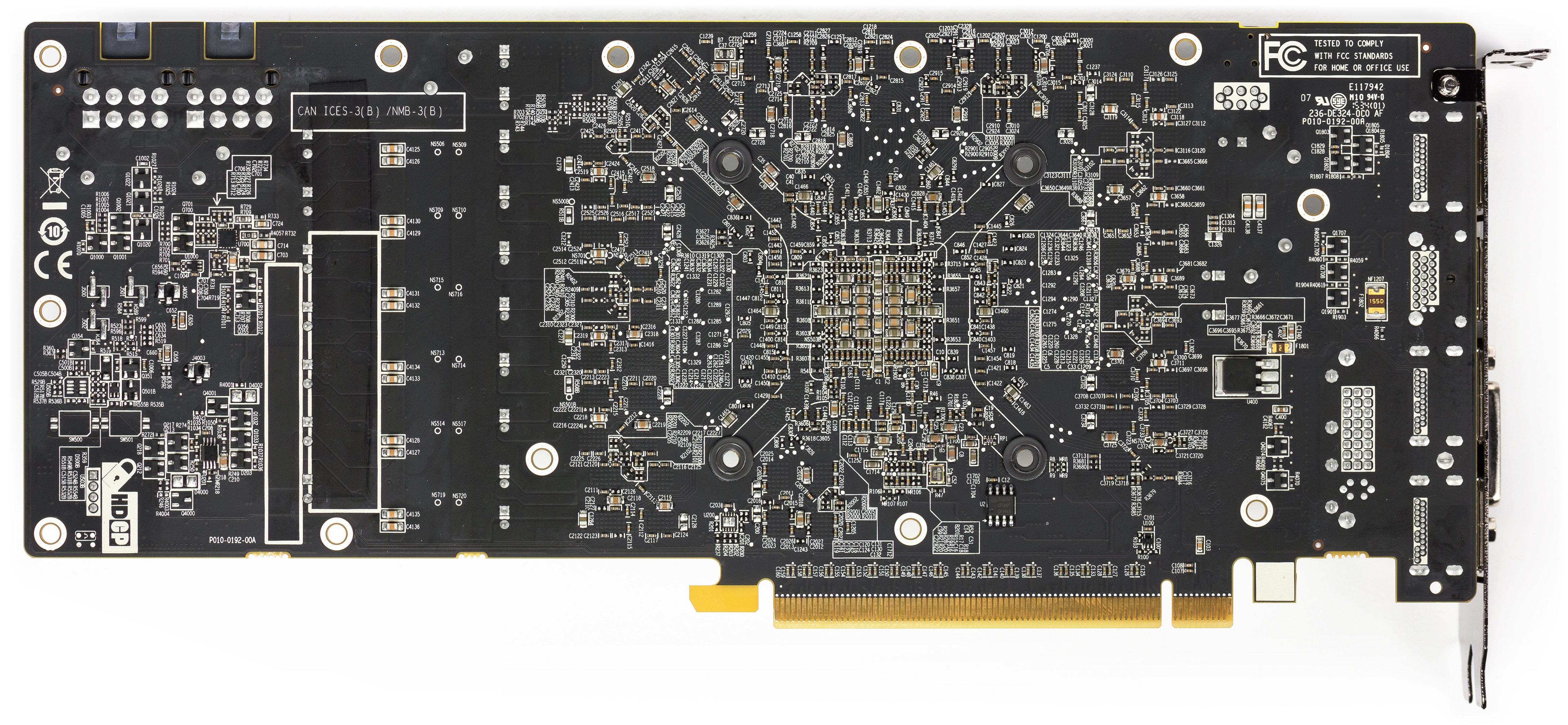

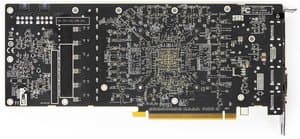

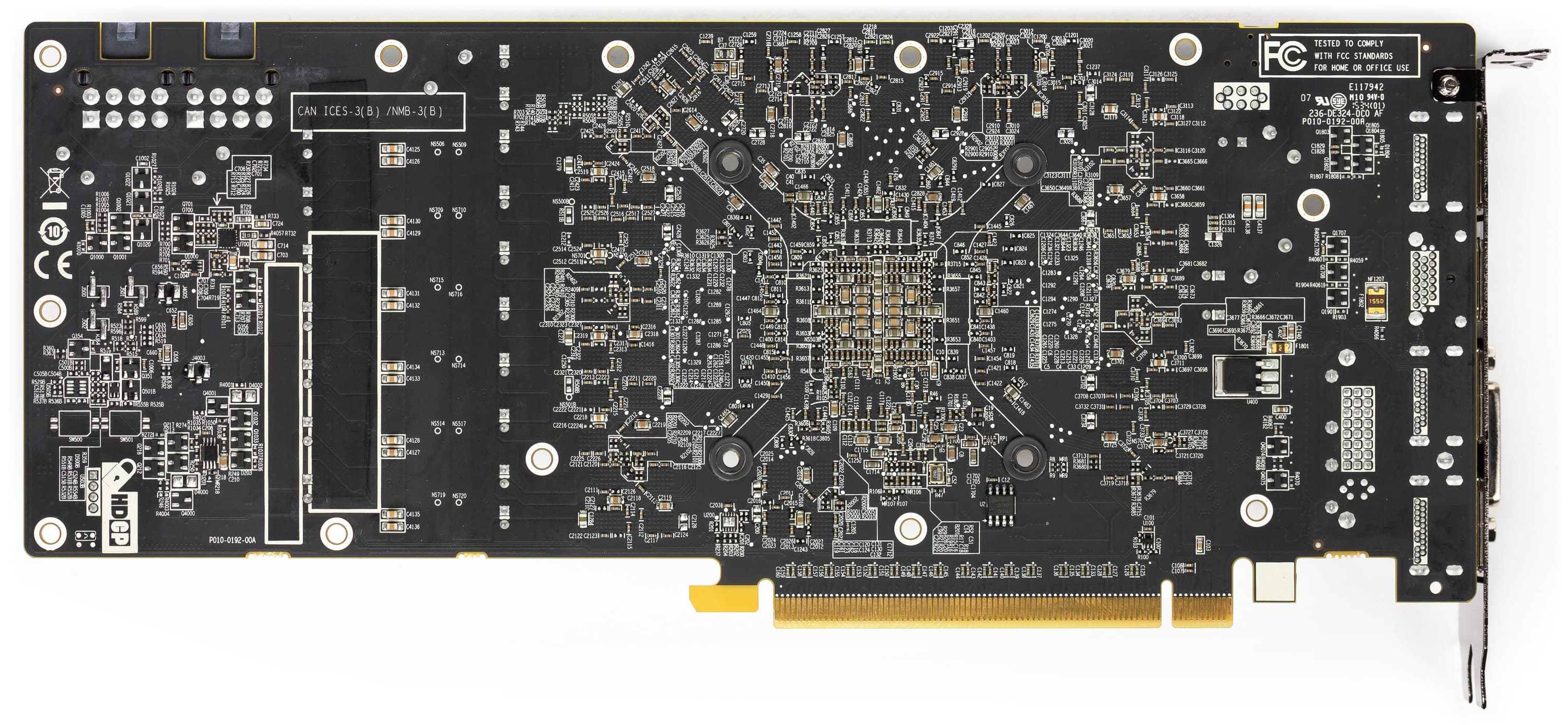

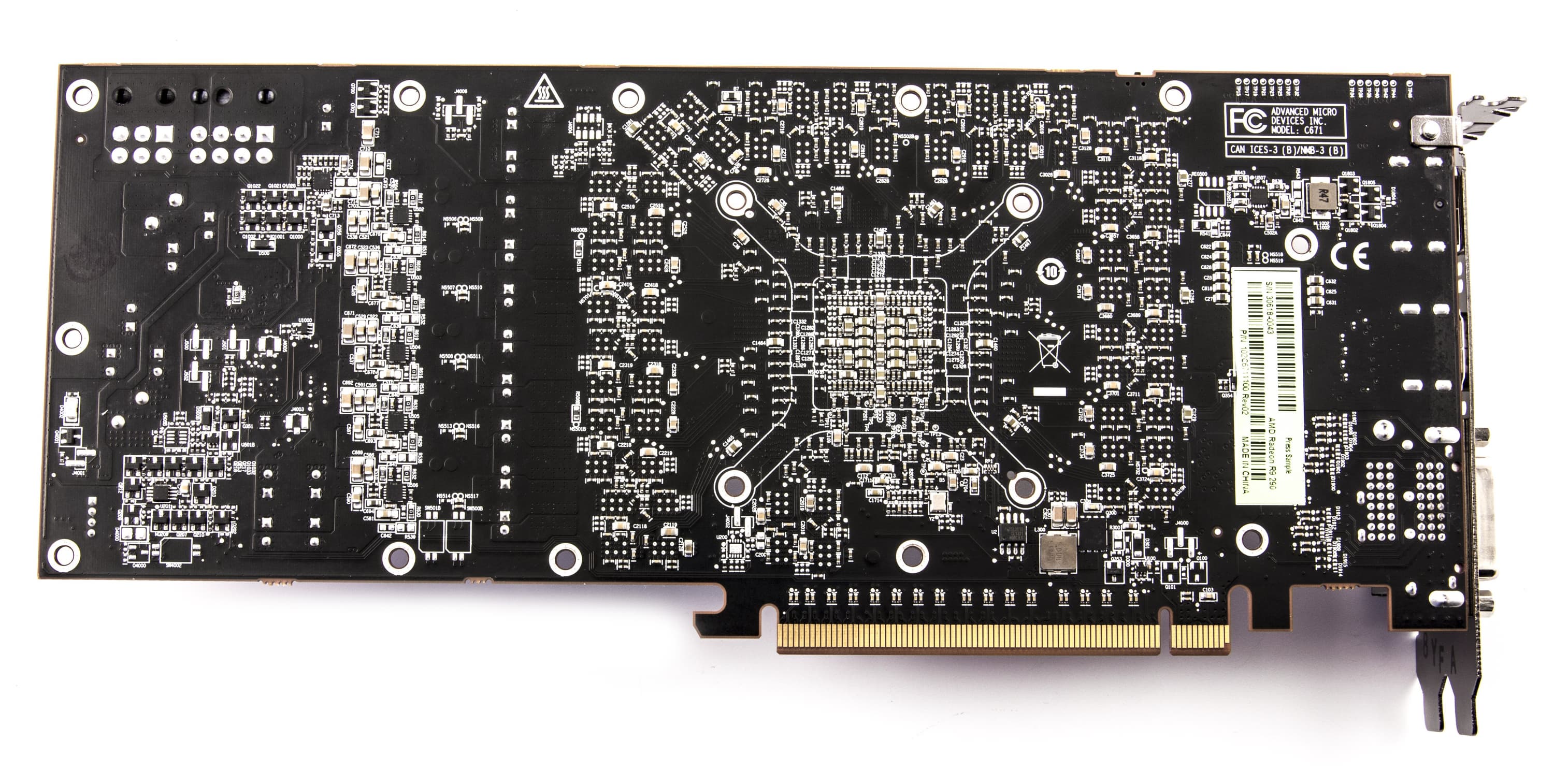

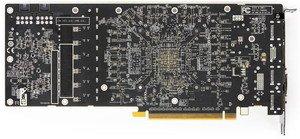

Вид сзади
Sapphire Tri-X R9 390 OC with Back Plate 8 ГБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390

PCB переработана инженерами Sapphire и отличается от референс-дизайна в области системы питания. Используется цифровой контроллер системы питания IOR 35678 обеспечивающий 6+1-фазную схему питания с использованием технологии Direct FET. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно декларации производителя, на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках.

Система охлаждения

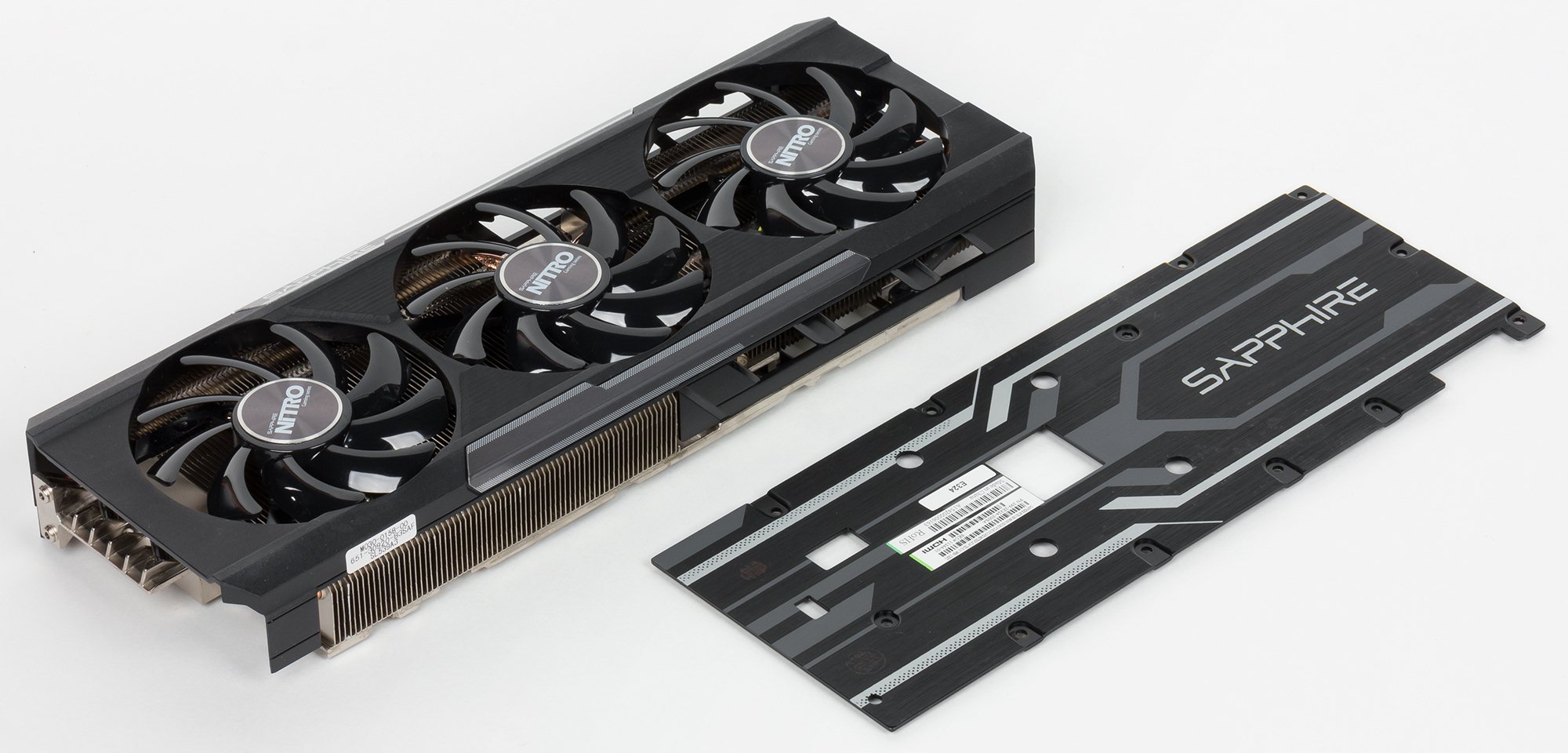

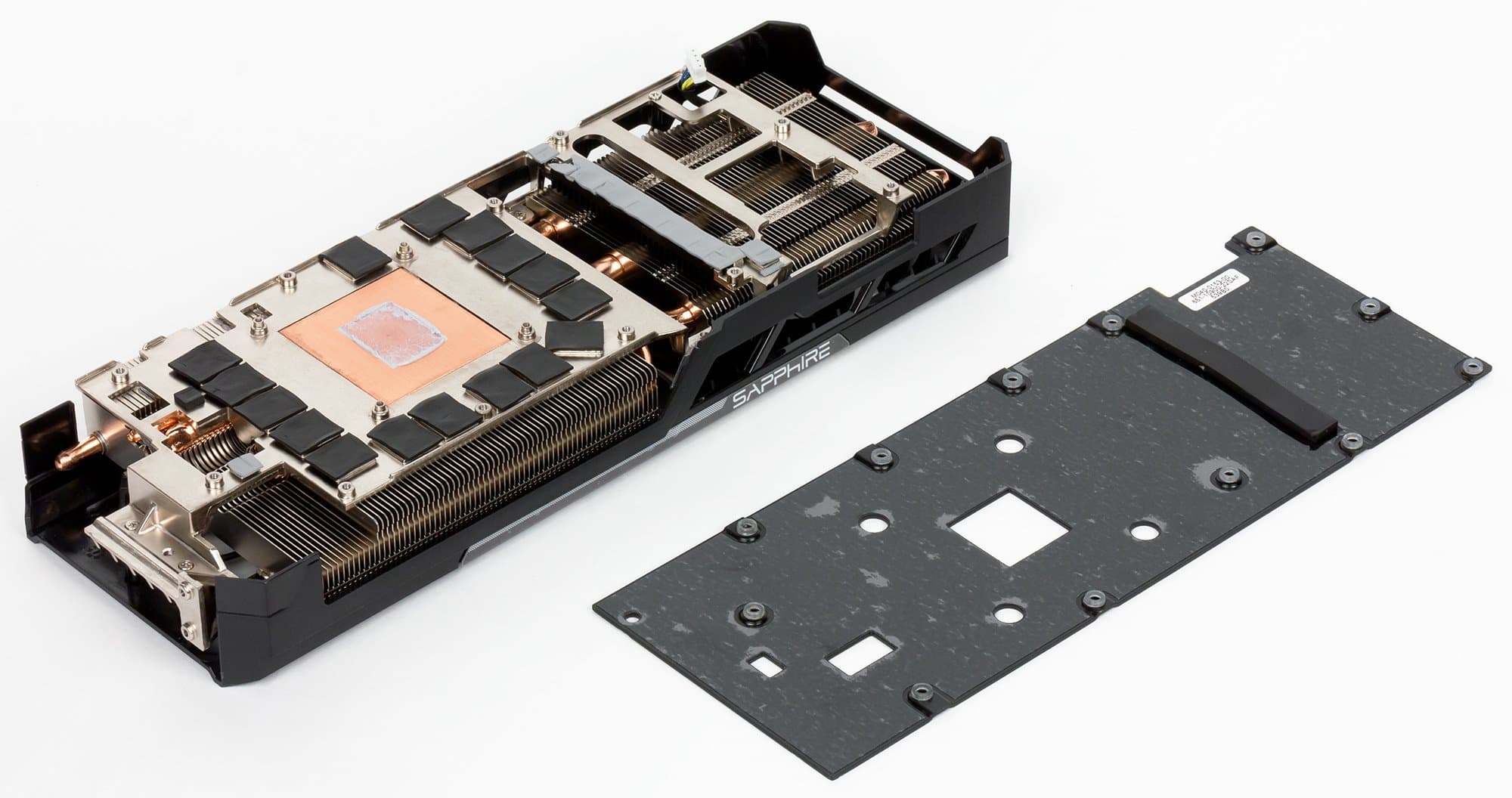

Перед нами фирменный кулер Sapphire Tri-X, имеющий в основе два больших радиатора, пластины которых покрыты никелем и соединяются пятью тепловыми трубками для равномерного распределения отводимого тепла. Радиаторы охлаждают и GPU, и микросхемы памяти, и силовые транзисторы.

Сверху надет кожух с тремя вентиляторами диаметром 90 мм, оснащенными лопастями с особым аэродинамическим профилем для обеспечения максимального потока воздуха при минимальном уровне шума. Производитель декларирует, что каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы не разбирали вентиляторы, поэтому просто приводим здесь информацию компании).

Кулер на торце имеет светящийся логотип Sapphire, работающий как визуальный индикатор температуры видеокарты: его цвет может меняться с синего на желтый, а потом и на красный по мере нагревания ядра. С оборотной стороны карты установлена пластина, прижимающаяся через термоинтерфейс к печатной плате в месте нахождения силовых транзисторов, помогая охлаждать последние.

Под нагрузкой максимальная температура GPU не превысила 75 градусов, что является нормальным результатом для видеокарты такого уровня. Минусом является шумный кулер.

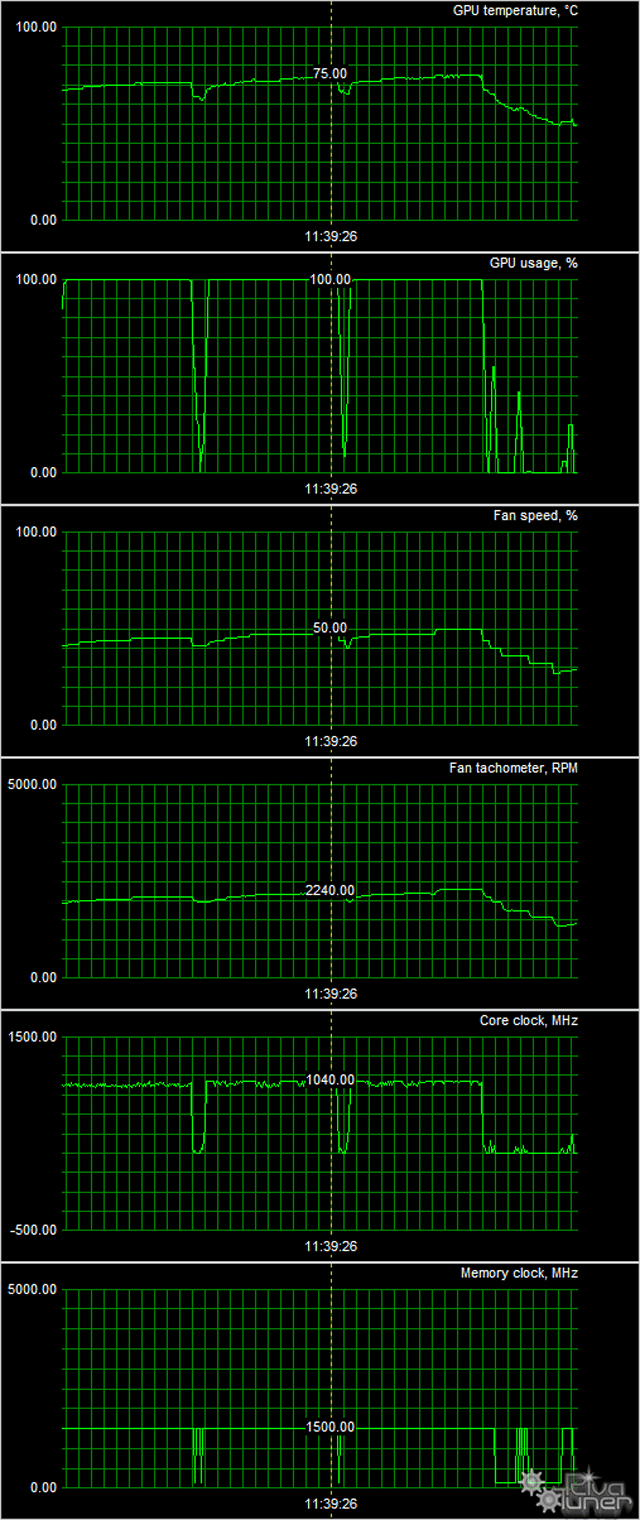

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентиляторы не вращались, шум был равен фоновому.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 48 °C, вентиляторы работали на частоте вращения 1300 оборотов в минуту, уровень шума чуть вырастал (до 26 дБА).

В режиме максимальной нагрузки в 3D температура достигала 75 °C, вентиляторы при этом раскручивались до 2240 оборотов в минуту, шум вырастал до 40 дБА. Это весьма шумно на открытом стенде, но если вы используете корпус с хорошей шумоизоляцией, то жить рядом с ним очень даже можно.

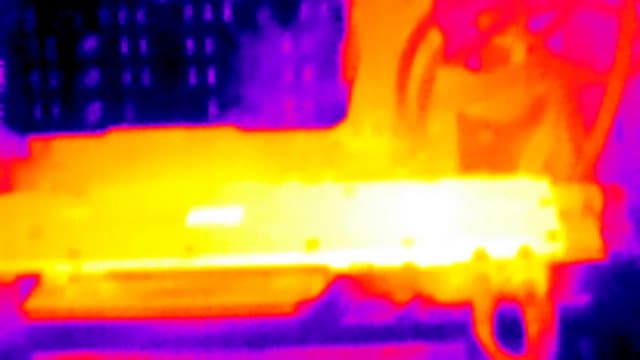

Термоснимок



На тыльной стороне карты установлена пластина с вырезом в районе GPU; естественно, наиболее нагретая область обнаруживается именно там: это четко выраженный прямоугольник. Еще одна нагретая, но более размытая область есть в районе преобразователей напряжения.


Комплектация

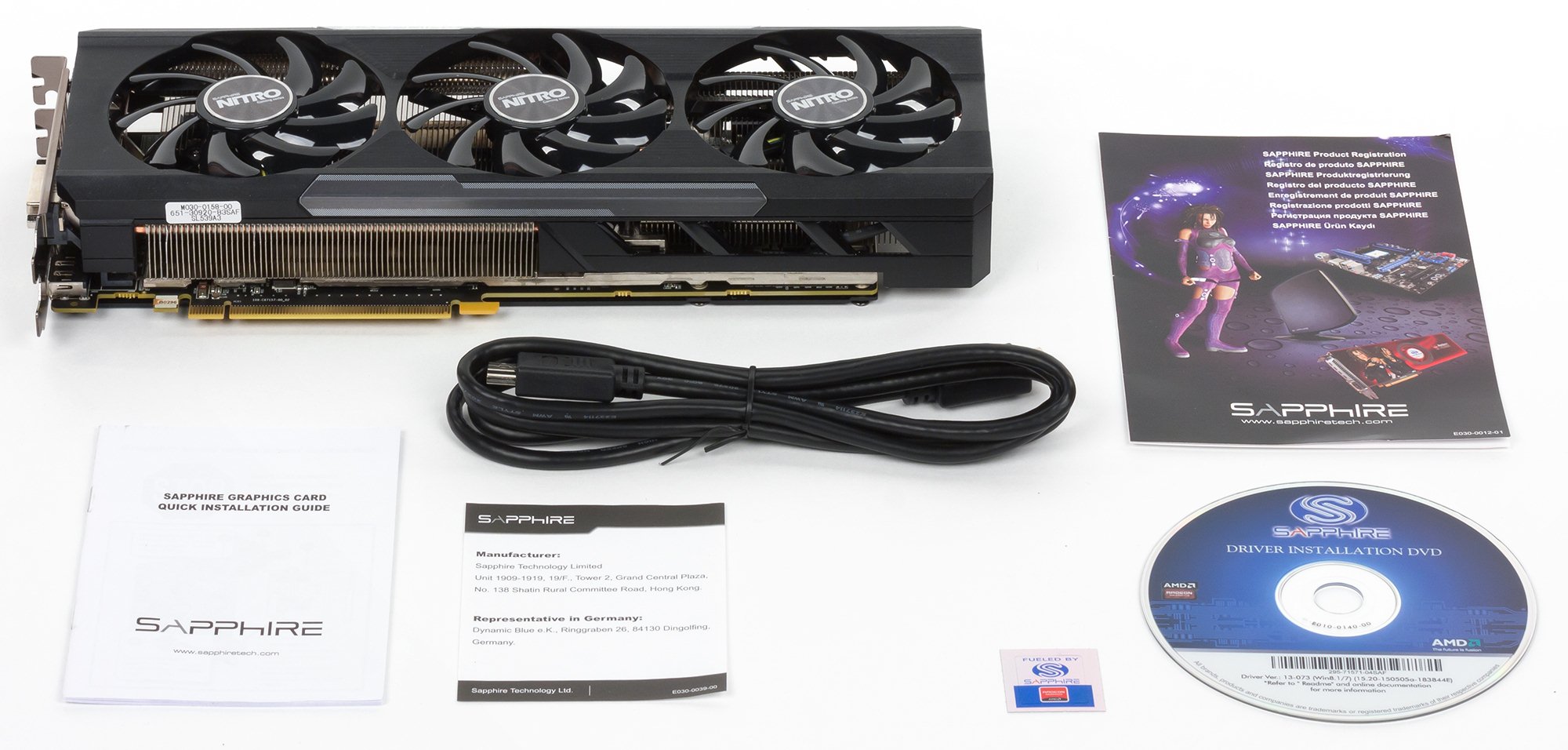

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс кабель HDMI и фирменную наклейку.

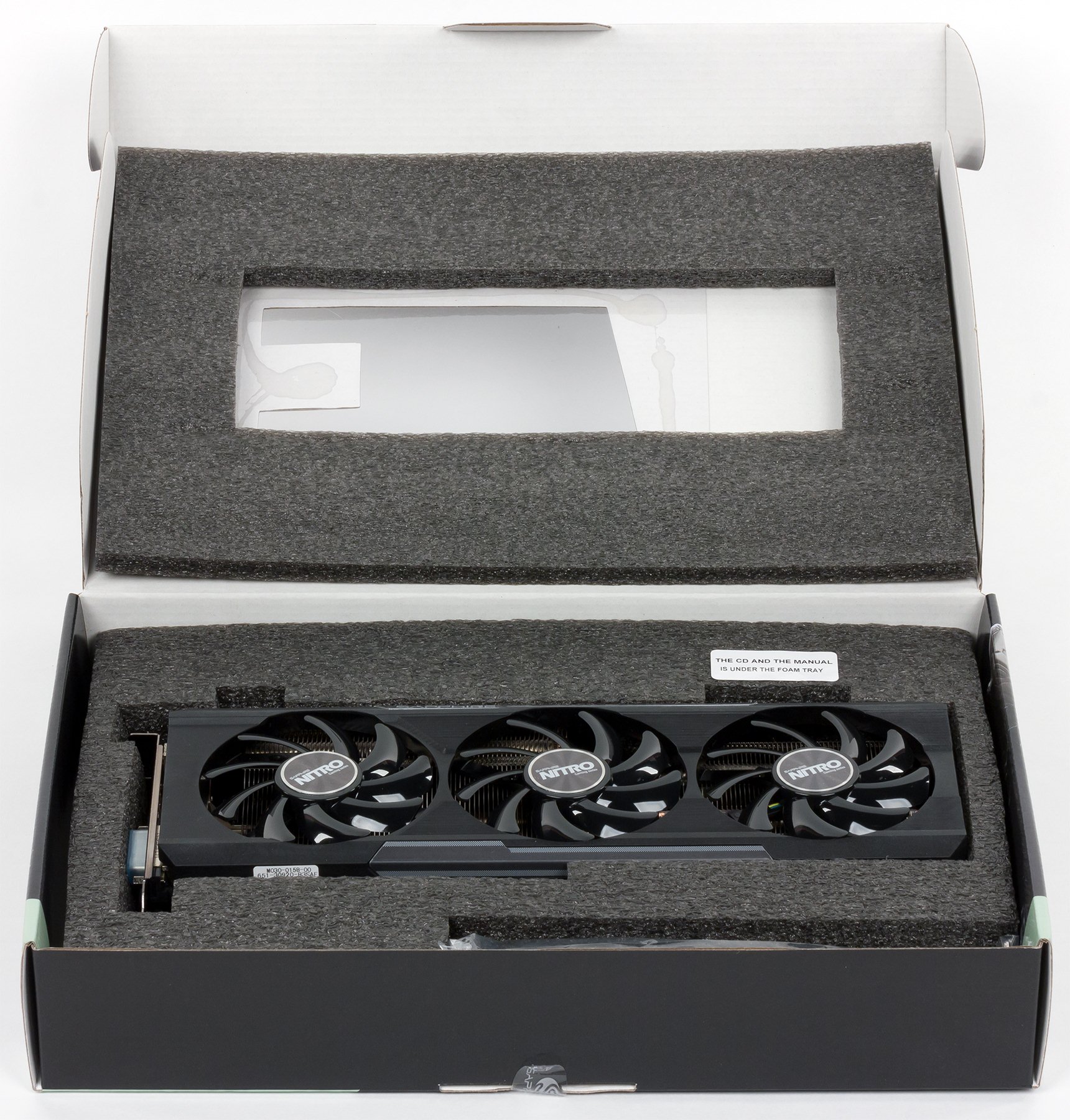

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.11.1;
  • драйверы Nvidia версии 359.06;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец января 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
10GTX 970 4 ГБ, 1050—1177/70001850470394
11Sapphire Tri-X R9 390 OC 8 ГБ, 1040/1040/60001780476374
12R9 390 8 ГБ, 1000/1000/60001730458378
13GTX 780 3 ГБ, 863—900/60001710326525

Комментарий к Рейтингам iXBT.com


Согласно позиционированию AMD, а также ценовому раскладу, конкурентом для Radeon R9 390 является GeForce GTX 970. Наши исследования показали, что этот соперник оказался в большинстве тестов производительнее, чем Radeon R9 390. И даже повышенные частоты продукта Sapphire не смогли помочь ему выиграть сражение.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец января 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
11Sapphire Tri-X R9 390 OC 8 ГБ, 1040/1040/60004761780374
13GTX 970 4 ГБ, 1050—1177/70004701850394
14R9 390 8 ГБ, 1000/1000/60004581730378
24GTX 780 3 ГБ, 863—900/60003261710525

Комментарий к Рейтингам полезности


Но зато ценовой расклад на момент написания материала все же делал ускоритель Sapphire самым выгодным приобретением в группе. Разумеется, при оценке мы исходим из средней цены карт GTX 970 на основе референсного ускорителя.

Sapphire Tri-X R9 390 OC with Back Plate (8 ГБ) — вполне современный и весьма быстрый (хотя ядро у него очень старое) ускоритель топового класса, имеющий очень большой объем локальной памяти. Впрочем, пока это скорее маркетинговое преимущество, так как даже самые современные игры не требуют больше 4-6 гигабайт памяти. Radeon R9 390 в большинстве тестов уступает по производительности конкуренту в лице GeForce GTX 970, а также не имеет поддержки HDMI 2.0, и если скорость можно пытаться поднять за счет разгона, то возможности HDMI 2.0 к карте никак не прикрутишь. К тому же штатный разгон у рассмотренной карты Sapphire совсем невелик и оказывает очень незначительное влияние на ее производительность. Ускоритель имеет неплохой по эффективности, но шумный кулер. Установленная на обратной стороне платы пластина никакого видимого влияния на оценки ускорителя не оказывает — разве что помогает PCB не изгибаться под весом внушительной системы охлаждения.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 390 — $381 (на 01.06.16) GTX 970 — $323 (на 01.06.16)
R9 390 — $381 (на 01.06.16) GTX 780 — $515 (на 01.06.16)
Sapphire Tri-X R9 390 OC with Back Plate — Н/Д(0), T-13005986 R9 390 — $381 (на 01.06.16)
Предложения Sapphire Tri-X R9 390 OC with Back Plate
L-13005986-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




5 февраля 2016 Г.
