Видеоускоритель Powercolor Red Devil Radeon RX 470 (4 ГБ): почти референсная карта с резервом для снижения уровня шума

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Powercolor Red Devil Radeon RX 470 4 ГБ 256-битной GDDR5

Сведения о производителе: Компания TuL Corporation (сокращение от Technology UnLimited), бывшая C. P. Technology (торговая марка PowerColor). Основана в 1997 году. Штаб-квартира в Тайбэе/Тайвань, производство в Китае (в большинстве случаев задействованы мощности фабрик компании Foxconn, которая владеет почти половиной акций TuL). До 2002 года видеокарты производились исключительно на основе GPU Nvidia (GeForce). Начиная с 2002 года, после реорганизации компании, стали выпускаться ускорители только на основе GPU ATI/AMD (Radeon). Под маркой PowerColor выпускаются также и иные виды продукции (мультимедийного плана).

Устройство(а)

Powercolor Red Devil Radeon RX 470 4 ГБ 256-битной GDDR5 (P/N AXRX 470 4GBD5-3DH/OC)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 470 (Polaris 10)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц970—1270926—1206
Частота работы памяти (физическая (эффективная)), МГц1750 (7000)1650 (6600)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU32
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)32
Размеры, мм240×110×40220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт116118
В режиме 2D, Вт1618
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,022,5
В режиме 2D (просмотр видео), дБА33,022,5
В режиме максимального 3D, дБА43,0/32,5 (в «тихом» режиме)42,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 4 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB.

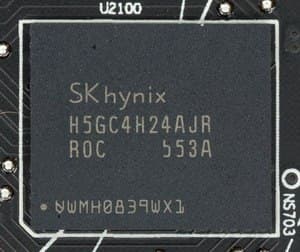

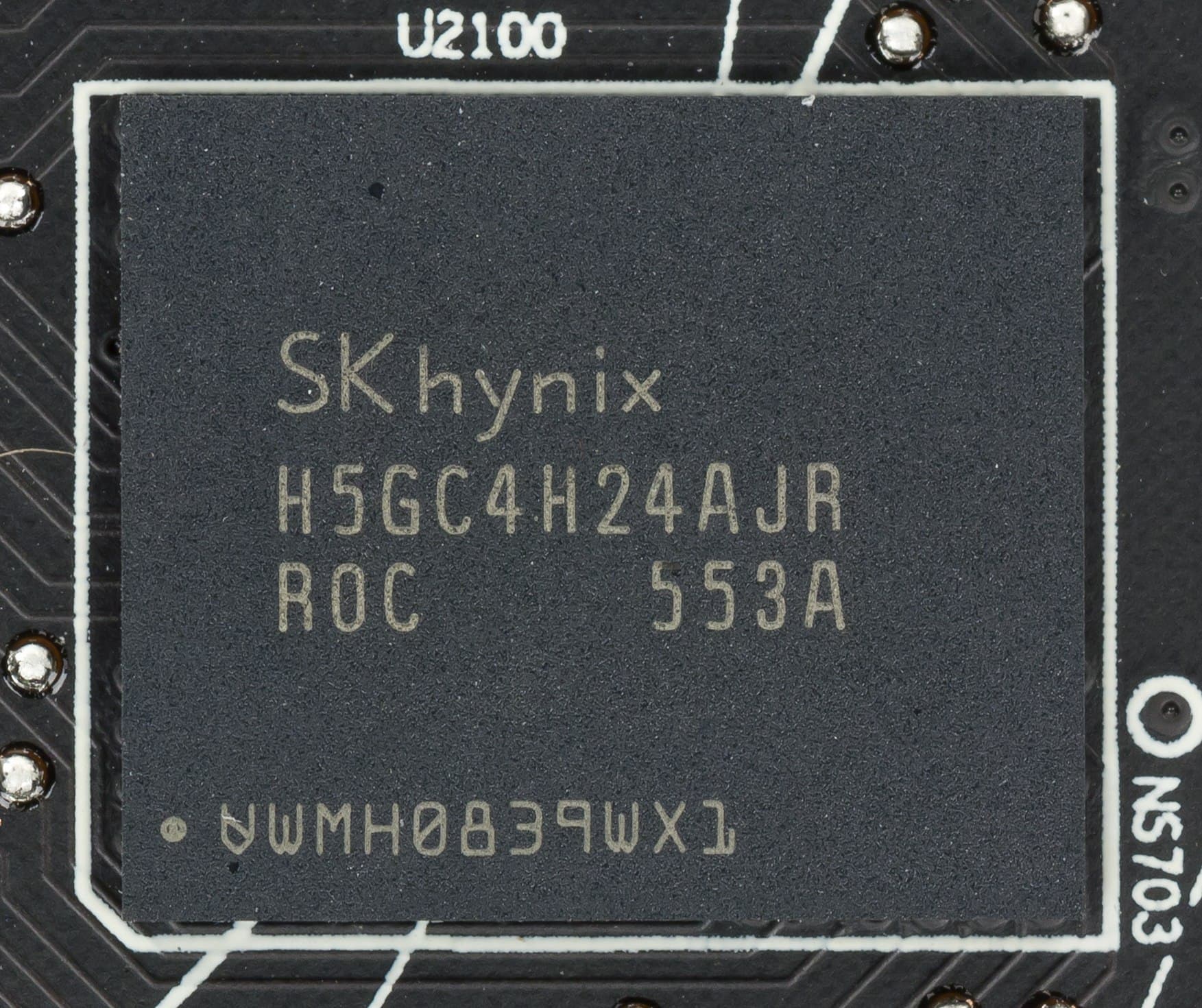

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)

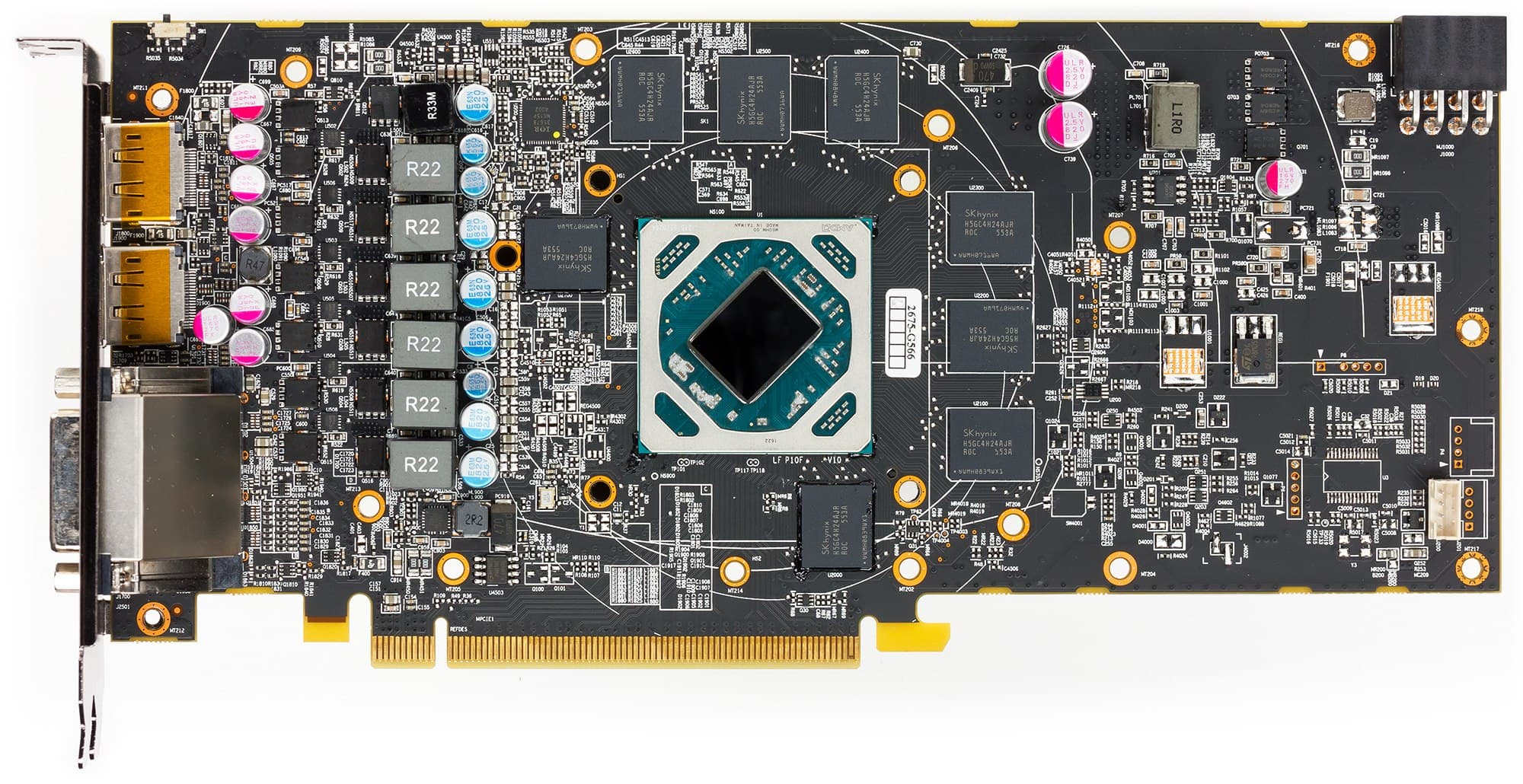

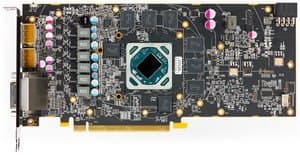

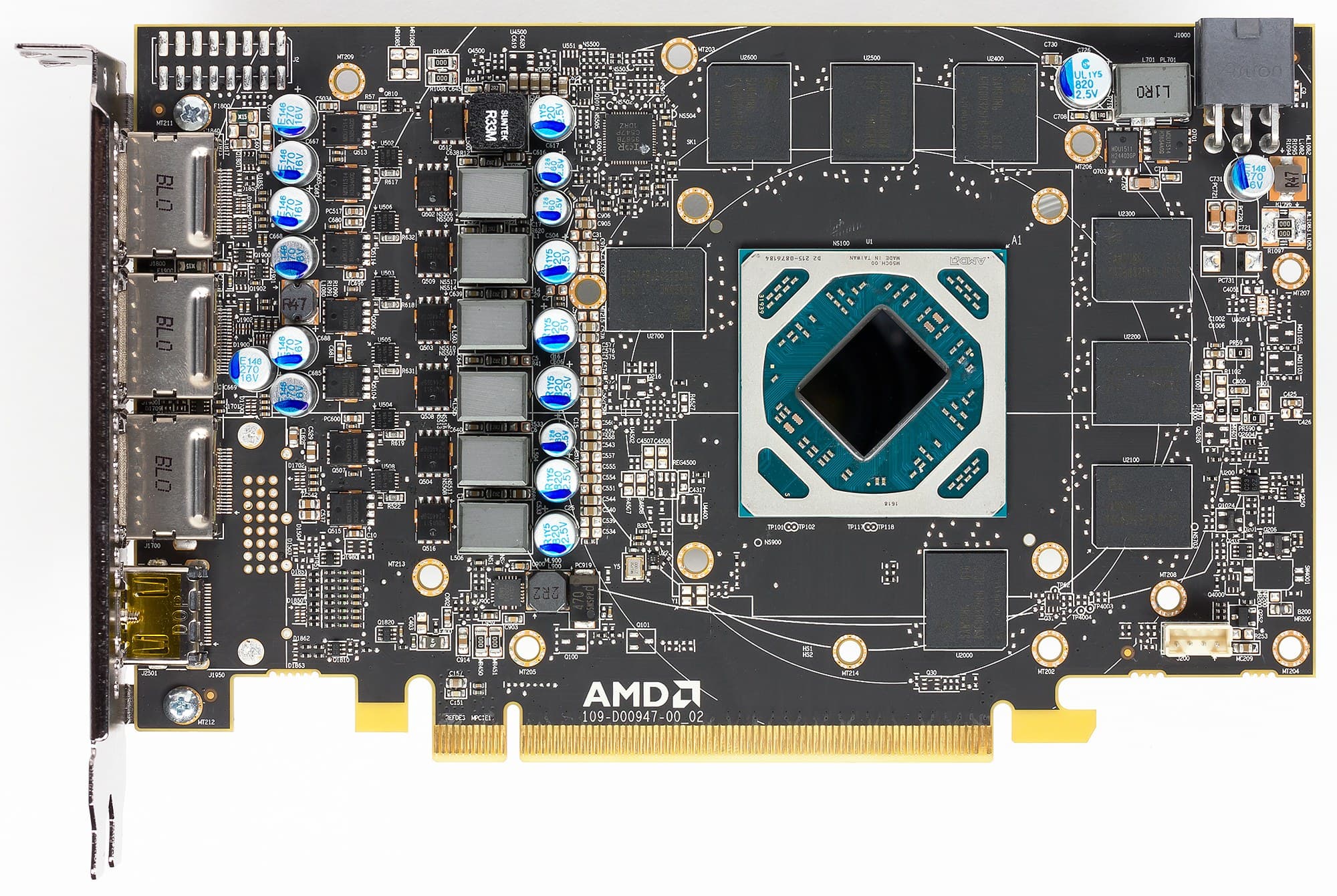

Вид спереди
Powercolor Red Devil Radeon RX 470 4 ГБ 256-битной GDDR5 AMD Radeon RX 470

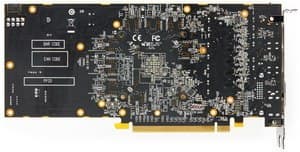

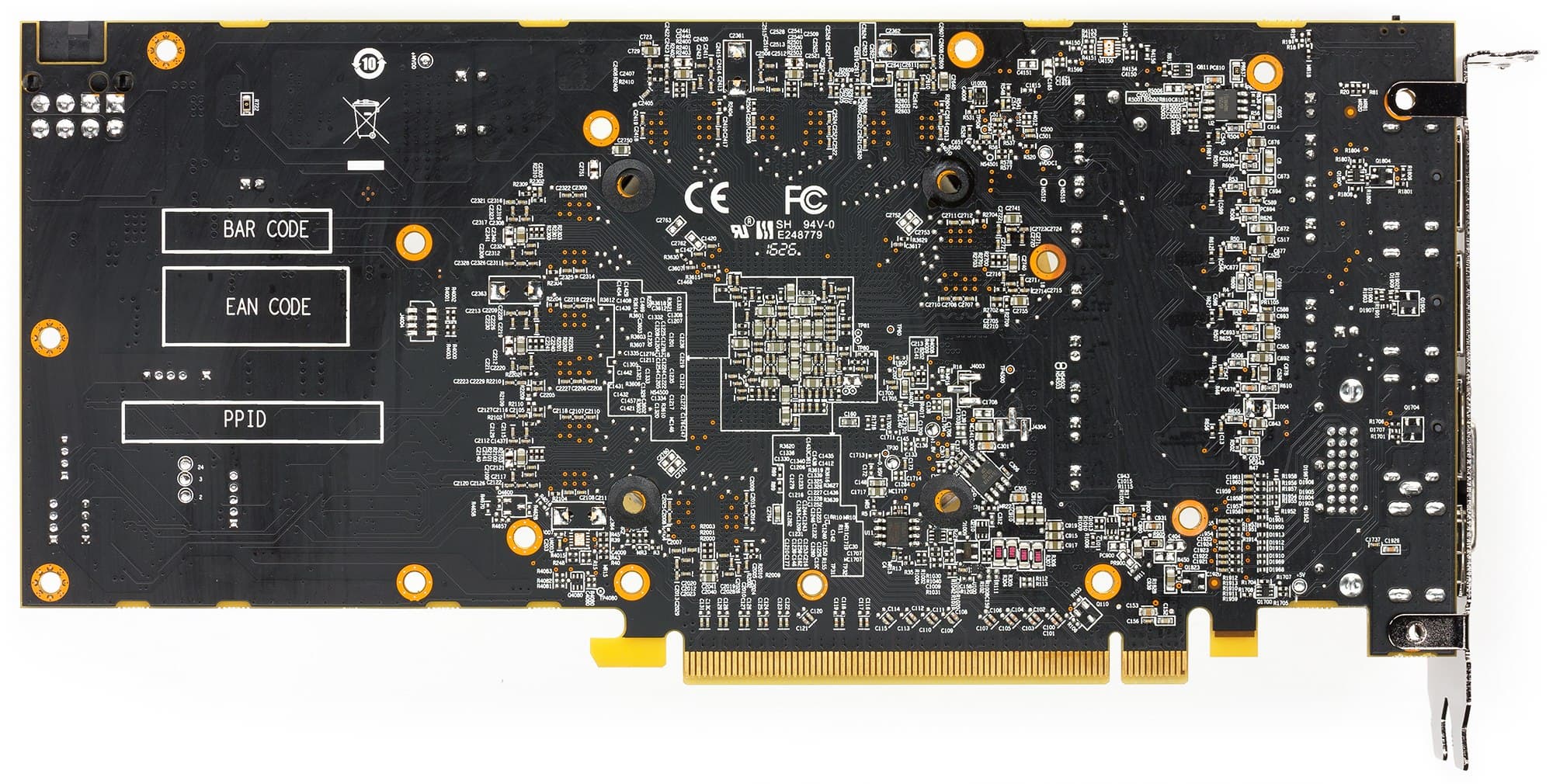

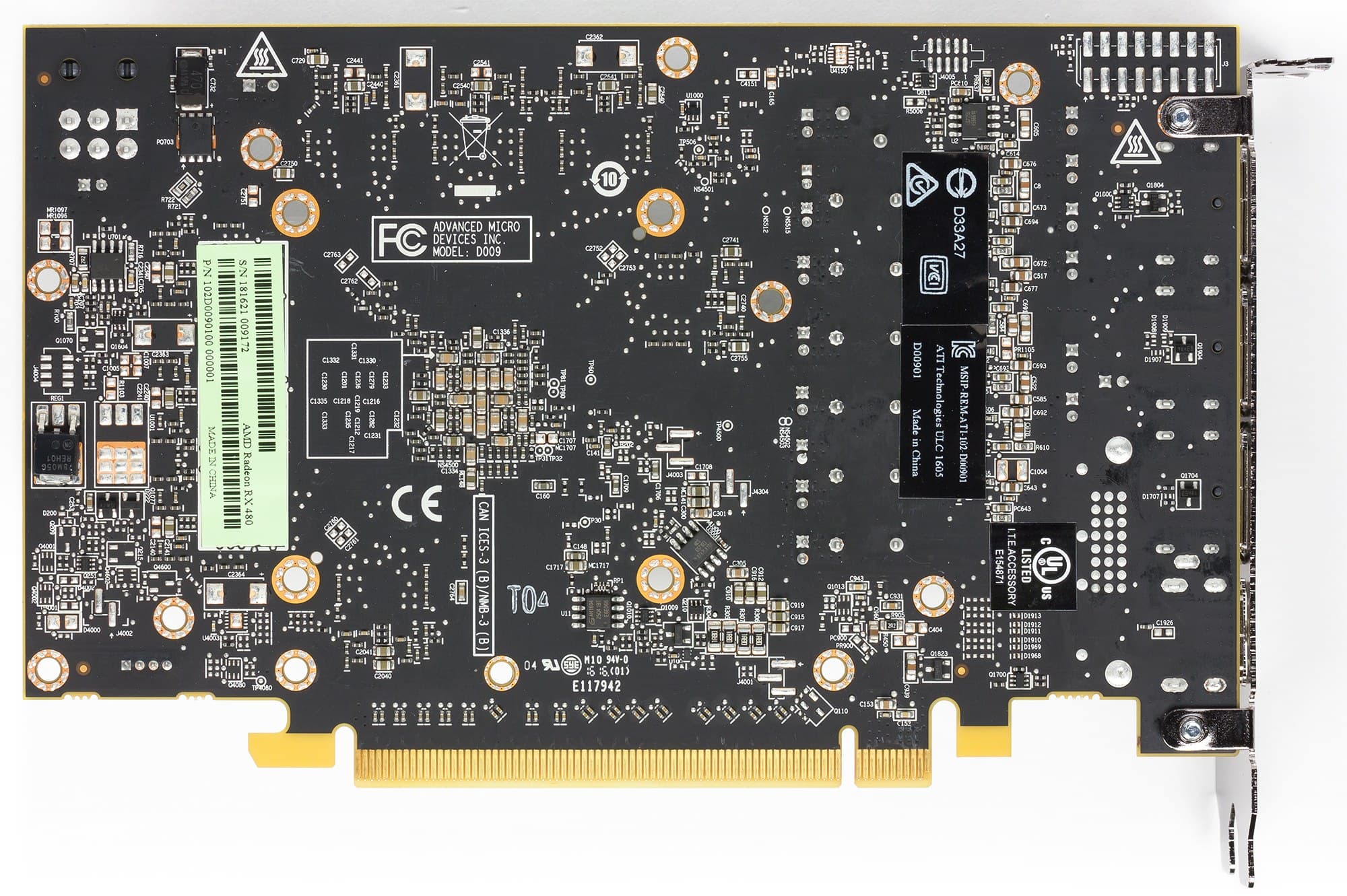

Вид сзади
Powercolor Red Devil Radeon RX 470 4 ГБ 256-битной GDDR5 AMD Radeon RX 470

Печатная плата переделана и отличается от эталонного дизайна.

Система питания получила 6 фаз для GPU и 1 фазу для микросхем памяти, управляется цифровым контроллером IOR 35678 компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей и твердотельных конденсаторов. В общем, это точно такая же PCB, как у RX 480 производства Powercolor той же серии Red Devil.

Частоты у данного ускорителя повышены (на 5%) относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 3%-4% в зависимости от разрешения и режима работы. Словом, лучше, чем референс, но разгоном это назвать нельзя.

На карте имеется переключатель режимов работы: разгон/тихий. Разница в частотах между ними небольшая (50 МГц по ядру), так что на производительность выбор особо не влияет, однако существенно меняется режим работы кулера. В «тихом» режиме кулер действительно работает гораздо тише, а нагрев GPU оказывается выше всего на пару градусов, что является вполне адекватной платой за уменьшение шума.

Еще одна отличительная особенность платы Powercolor — двойной BIOS/UEFI. Вторую микросхему можно считать запасным вариантом на случай сбоя при обновлении прошивки.

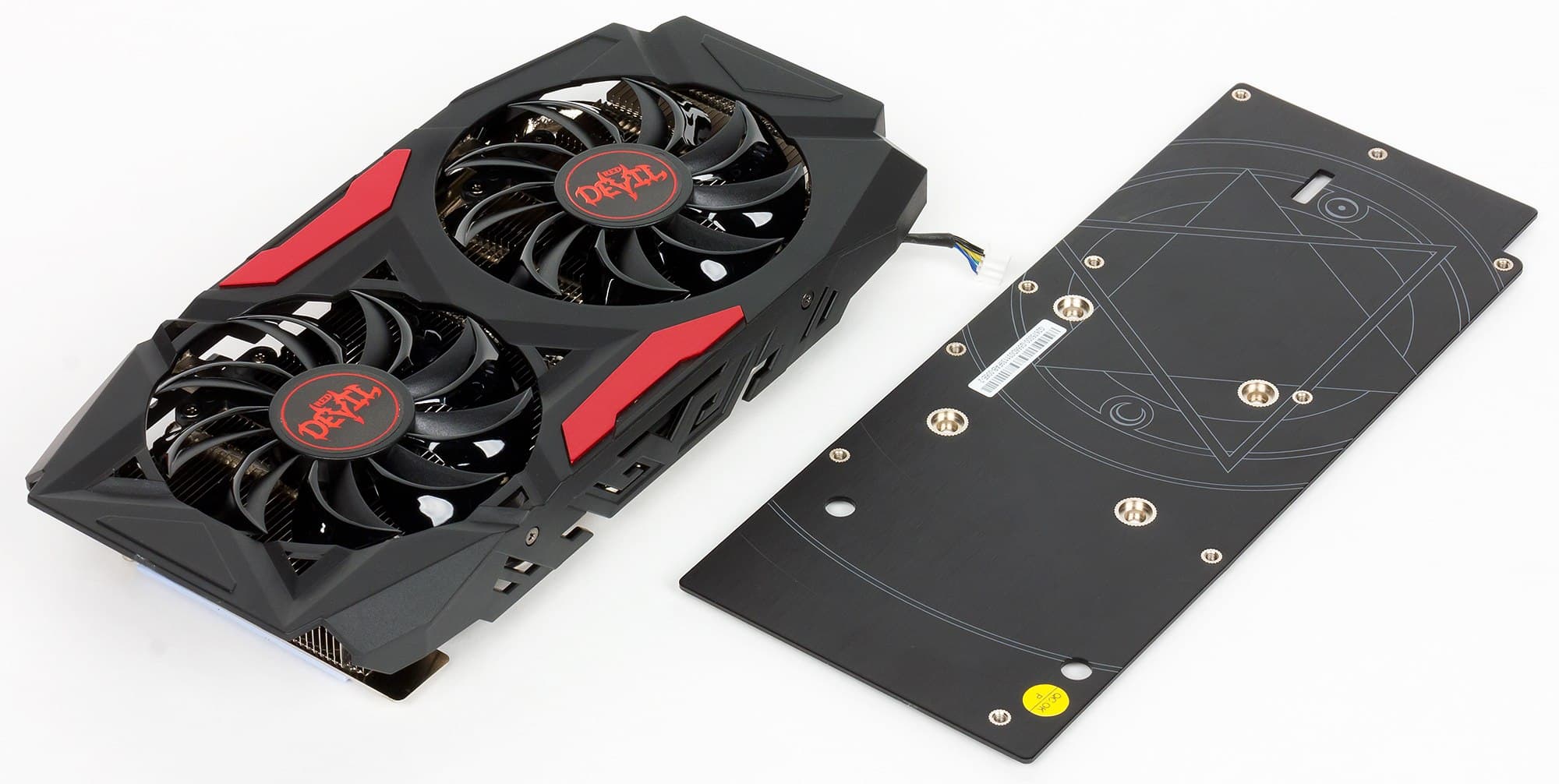

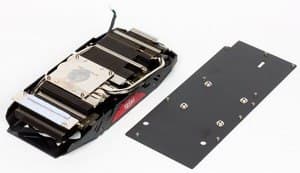

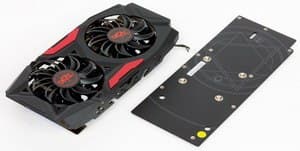

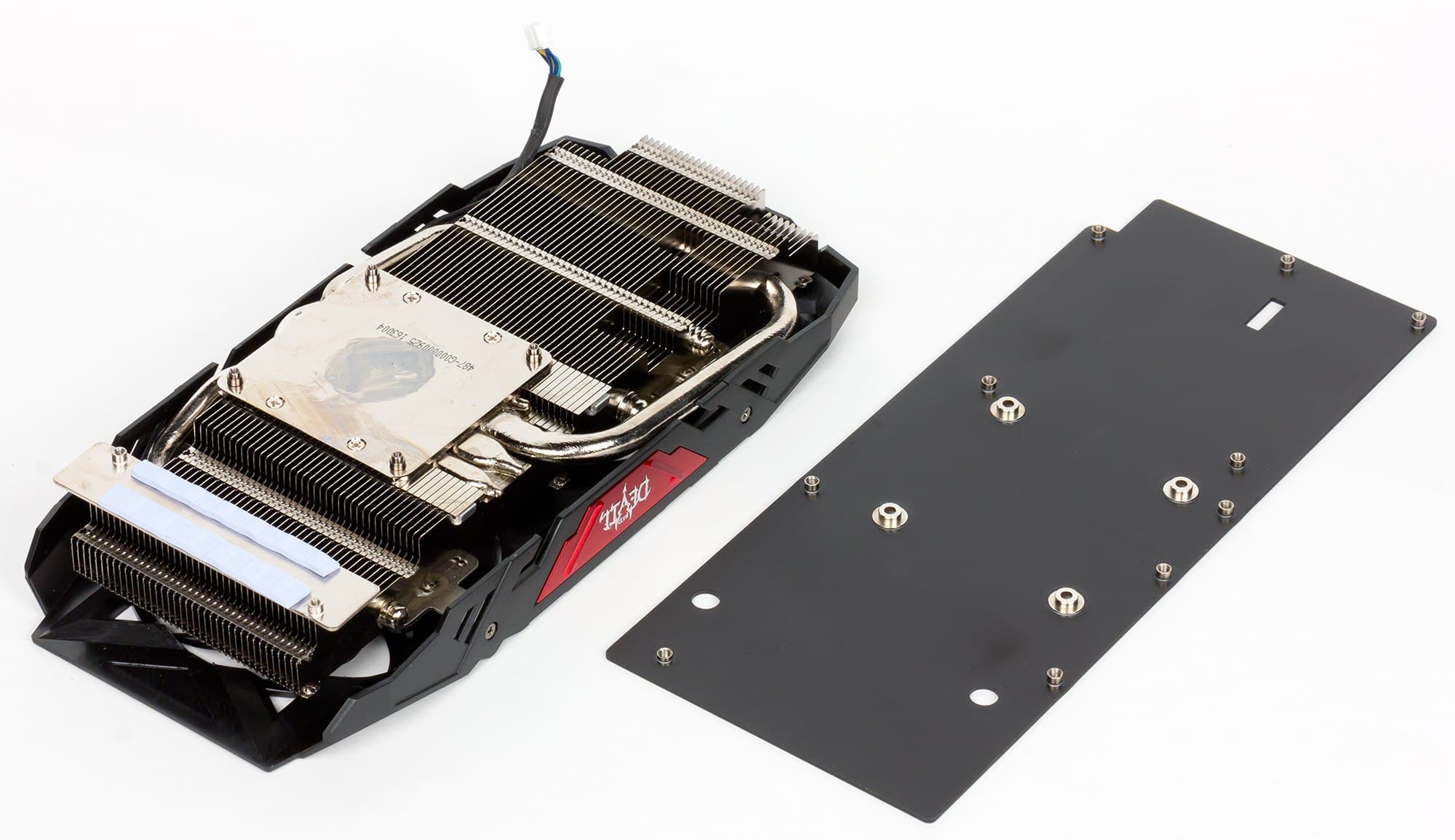

Система охлаждения
Главной частью системы охлаждения является массивный пластинчатый никелированный радиатор, пронизанный тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора.

Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль Double Blade, и производитель декларирует сильно повышенный воздушный поток в сравнении с обычными вентиляторами на тех же частотах вращения. Данный кулер останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 55-60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются. А силовые транзисторы получают охлаждение с помощью специальной пластины, припаянной к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является хорошим результатом для видеокарты такого уровня.

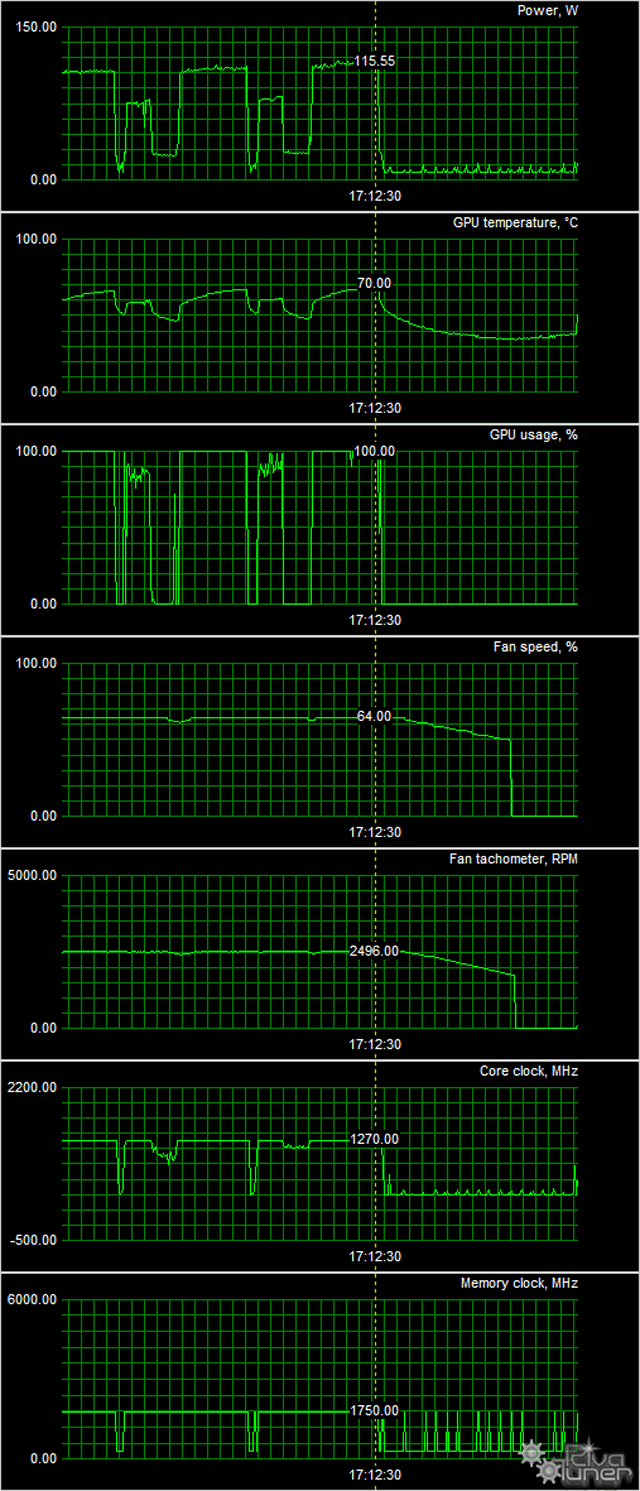

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 31 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 56 °C, после чего вентиляторы включались и работали на частоте 1800 оборотов в минуту. Уровень шума вырастал до 33,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 2496 оборотов в минуту, шум вырастал до 43,0 дБА. СО в таком режиме работы безусловно можно назвать очень шумной. При включении же «тихого» режима (с помощью переключателя на торце карты) температура ядра поднималась выше, до 73 °C, но шум заметно снижался — до 32,5 дБА. Это средний/повышенный уровень.

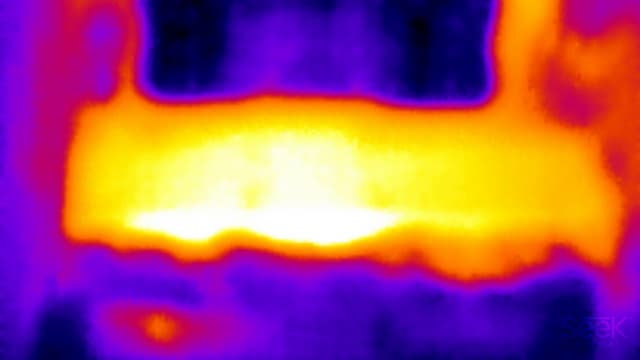

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

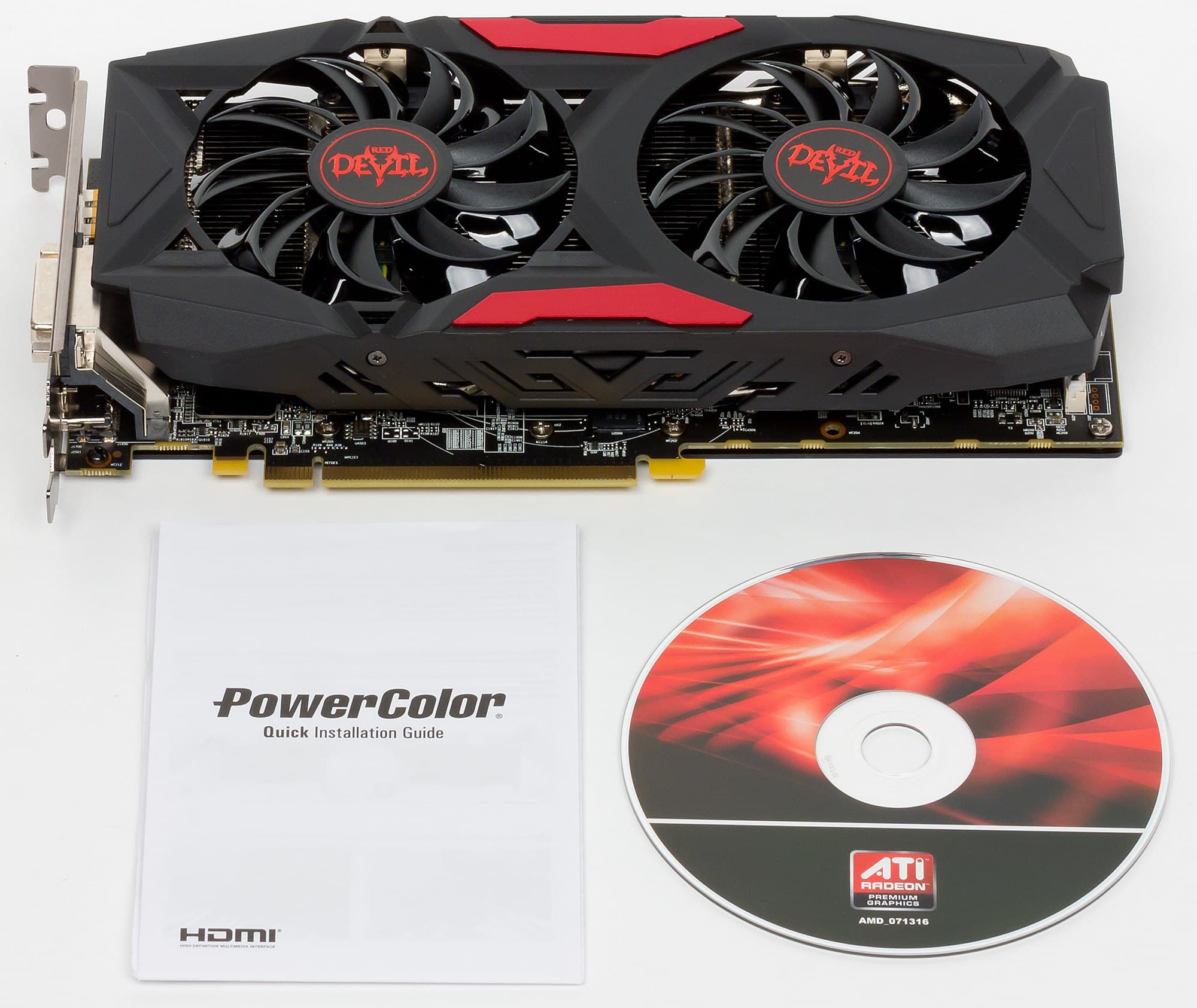

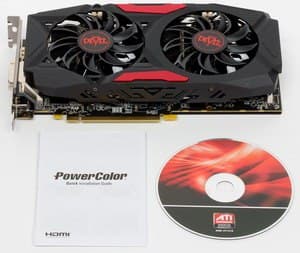

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

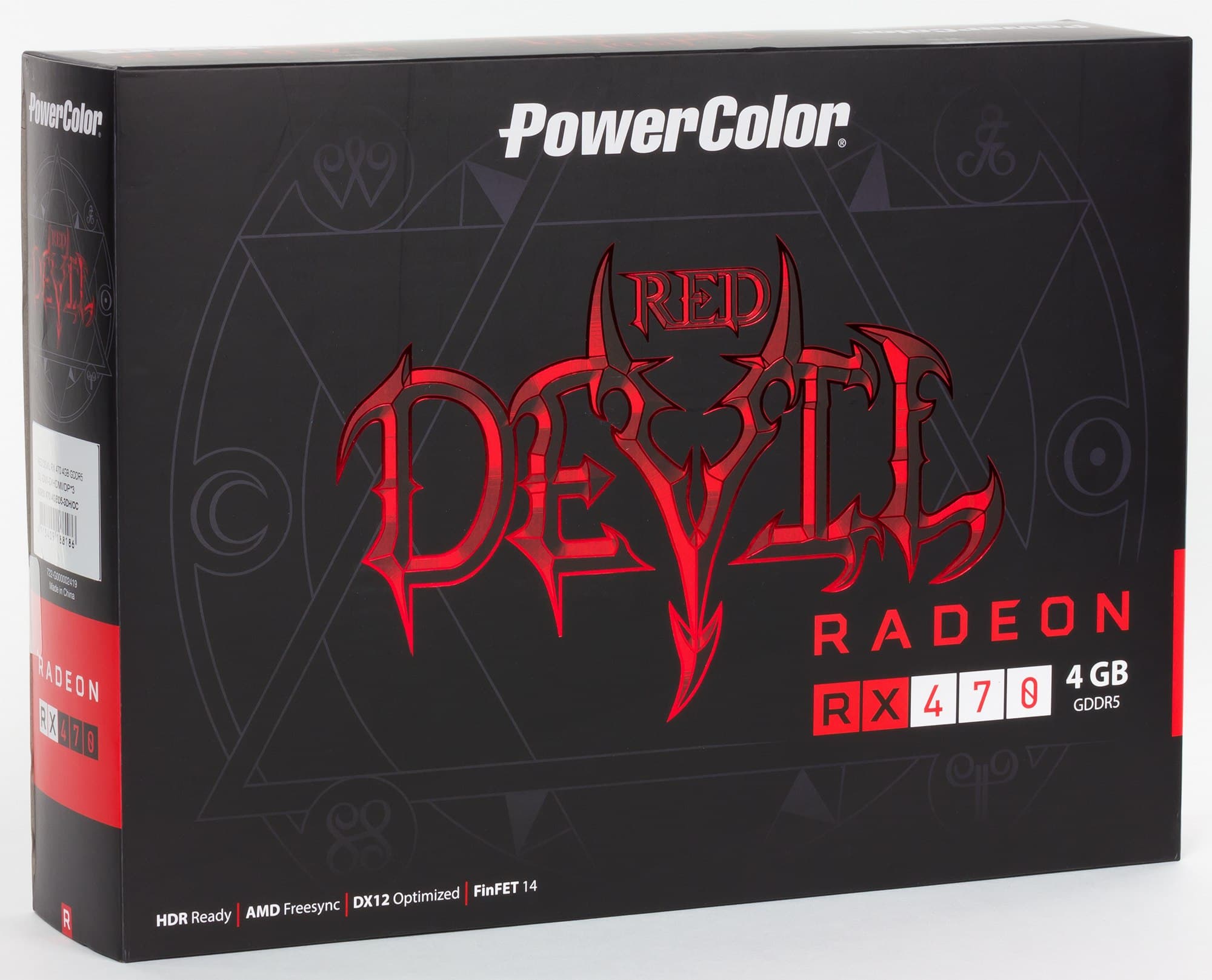

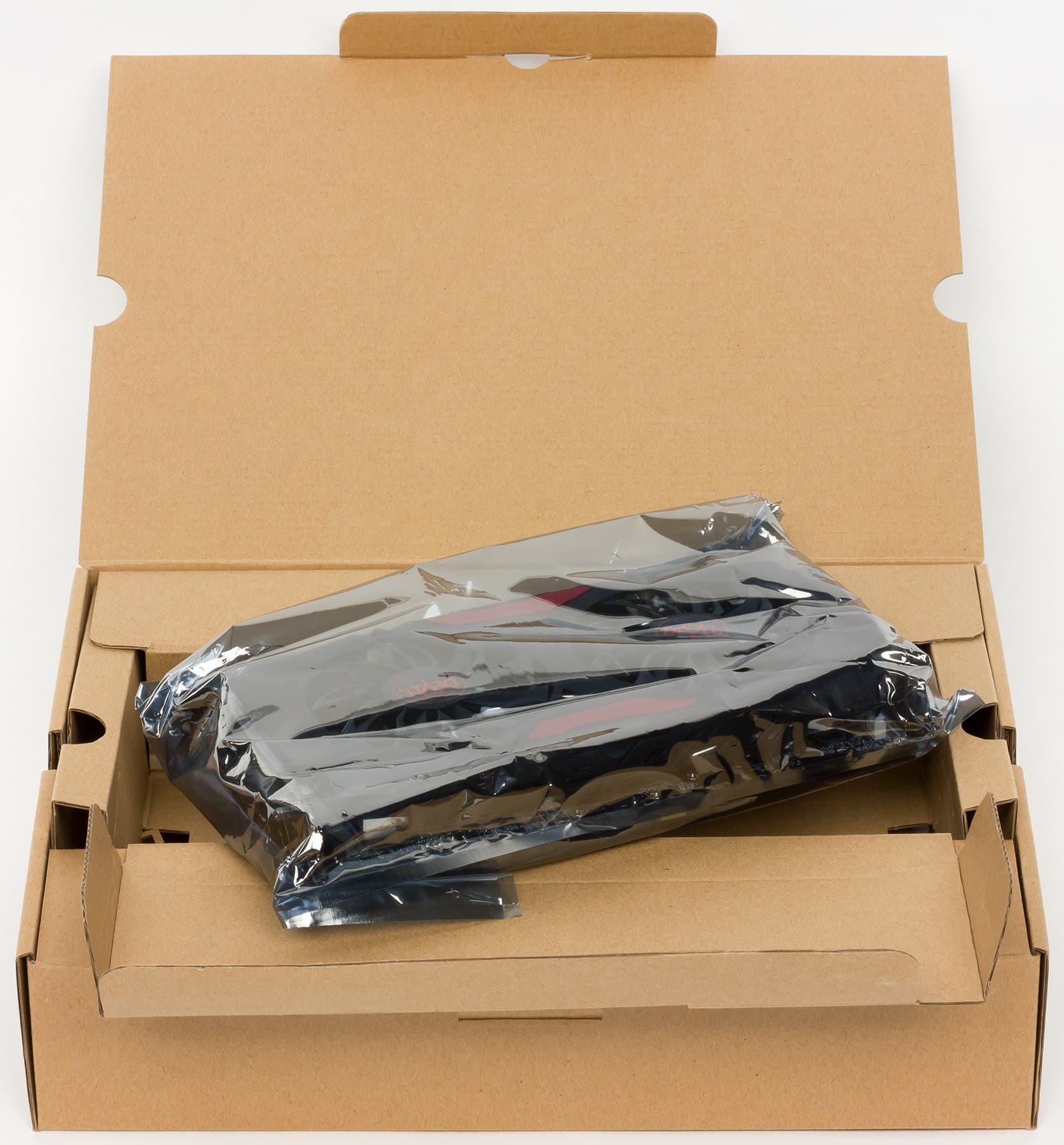

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.8.2;
  • драйверы Nvidia версии 372.54;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 470 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина сентября 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
13GTX 970 4 ГБ, 1050—1177/70001760553318
15Powercolor Red Devil RX 470 4 ГБ, 970—1270/70001590609261
16RX 470 4 ГБ, 926—1270/66001560598261
17R9 380X 4 ГБ, 1030/1030/58001400606231
18R9 380 4 ГБ, 970/970/57001260573220
19GTX 960 2 ГБ, 1126—1342/70001080535202

Комментарий к Рейтингам iXBT.com


Radeon RX 470 не имеет прямого конкурента из стана GeForce и находится примерно посредине между GeForce GTX 970 и GTX 960. Приведенные выше результаты тестирования как раз доказывают справедливость такого утверждения. Показатели ускорителя Powercolor лишь чуть-чуть (примерно на 2%) выше аналогичных для среднестатистического Radeon RX 470 (референс-карты).
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина сентября 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
02Powercolor Red Devil RX 470 4 ГБ, 970—1270/70006071590262
03R9 380X 4 ГБ, 1030/1030/58006061400231
04RX 470 4 ГБ, 926—1270/66005981560261
06R9 380 4 ГБ, 970/970/57005731260220
10GTX 970 4 ГБ, 1050—1177/70005531760318
14GTX 960 2 ГБ, 1126—1342/70005351080202

Комментарий к Рейтингам полезности


Да, ускоритель Powercolor не намного быстрее референса, но и его цена на момент написания материала была почти на уровне среднестатистического Radeon RX 470. В целом такая цена позволяет RX 470 захватить лидерство в своей группе (в отличие от RX 480, завышенная цена которого заставляет сравнивать его с более привлекательным GTX 1060).

Powercolor Red Devil Radeon RX 470 (4 ГБ) — очень неплохой вариант ускорителя среднего класса, примерно соответствующий референс-карте по цене и скорости. RX 470 может стать отличным вариантом для геймера средней руки, довольствующегося разрешением Full HD при условии максимального использования графических возможностей в 3D-графике, благо последнее поколение Radeon поддерживает все современные новшества. К сожалению, ускоритель Powercolor (как и референс) имеет весьма шумную систему охлаждения, и это практически единственный минус данного продукта. Советуем включать режим «тихой» работы переключателем на торце карты, тогда СО станет не столь шумной, а до перегрева GPU по-прежнему будет далеко.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2016 года)

награду получила карта:

  • Powercolor Red Devil Radeon RX 470 4 ГБ 256-битной GDDR5

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
RX 470 4 ГБ — 15500 руб. (на 10.05.17) GTX 970 — 17500 руб. (на 10.05.17)
RX 470 4 ГБ — 15500 руб. (на 10.05.17) GTX 960 4 ГБ — 12000 руб. (на 10.05.17)
RX 470 4 ГБ — 15500 руб. (на 10.05.17) R9 390 — 17000 руб. (на 10.05.17)
Powercolor Red Devil Radeon RX 470 4 ГБ — T-14132939 RX 470 4 ГБ — 15500 руб. (на 10.05.17)


Благодарим компанию Powercolor Russia
и лично Илью Островского
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
