Видеоускоритель Powercolor Red Devil Radeon RX 480

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы
  5. Видеообзор

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5

Сведения о производителе: Компания TuL Corporation (сокращение от Technology UnLimited), бывшая C. P. Technology (торговая марка PowerColor). Основана в 1997 году. Штаб-квартира в Тайбэе/Тайвань, производство в Китае (в большинстве случаев задействованы мощности фабрик компании Foxconn, которая владеет почти половиной акций TuL). До 2002 года видеокарты производились исключительно на основе GPU Nvidia (GeForce). Начиная с 2002 года, после реорганизации компании, стали выпускаться ускорители только на основе GPU ATI/AMD (Radeon). Под маркой PowerColor выпускаются также и иные виды продукции (мультимедийного плана).

Устройство(а)

Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5 (P/N AXRX 480 8GBD5-3DH/OC)
ПараметрЗначениеНоминальное значение (референс)
GPURadeon RX 480 (Polaris 10)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1190—13301120—1266
Частота работы памяти (физическая (эффективная)), МГц2000 (8000)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU36
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2304
Число блоков текстурирования (BLF/TLF/ANIS)144
Число блоков растеризации (ROP)32
Размеры, мм300×100×40220×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт142148
В режиме 2D, Вт2022
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,022,5
В режиме 2D (просмотр видео), дБА24,022,5
В режиме максимального 3D, дБА29,045,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.3/1.4
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

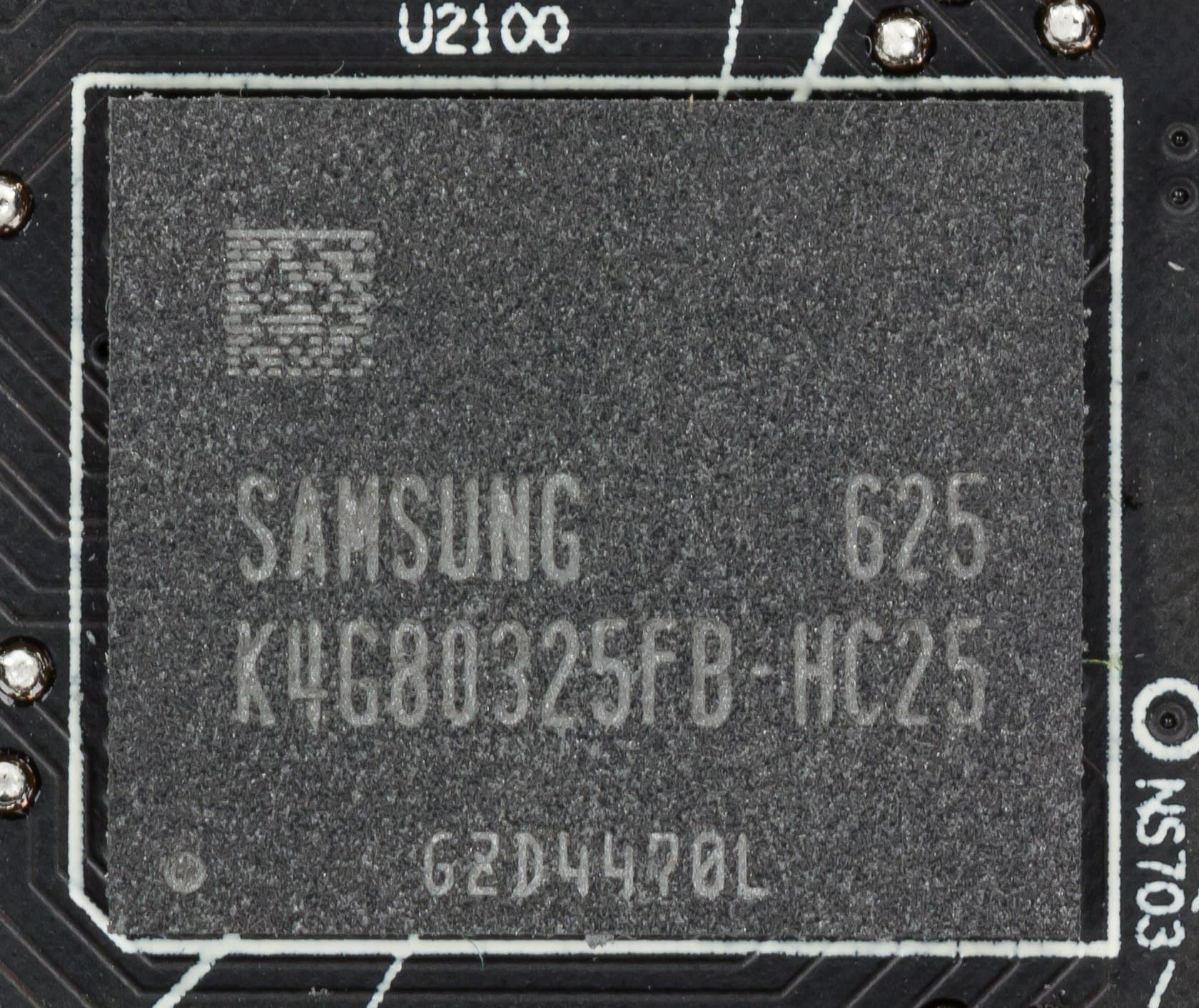

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

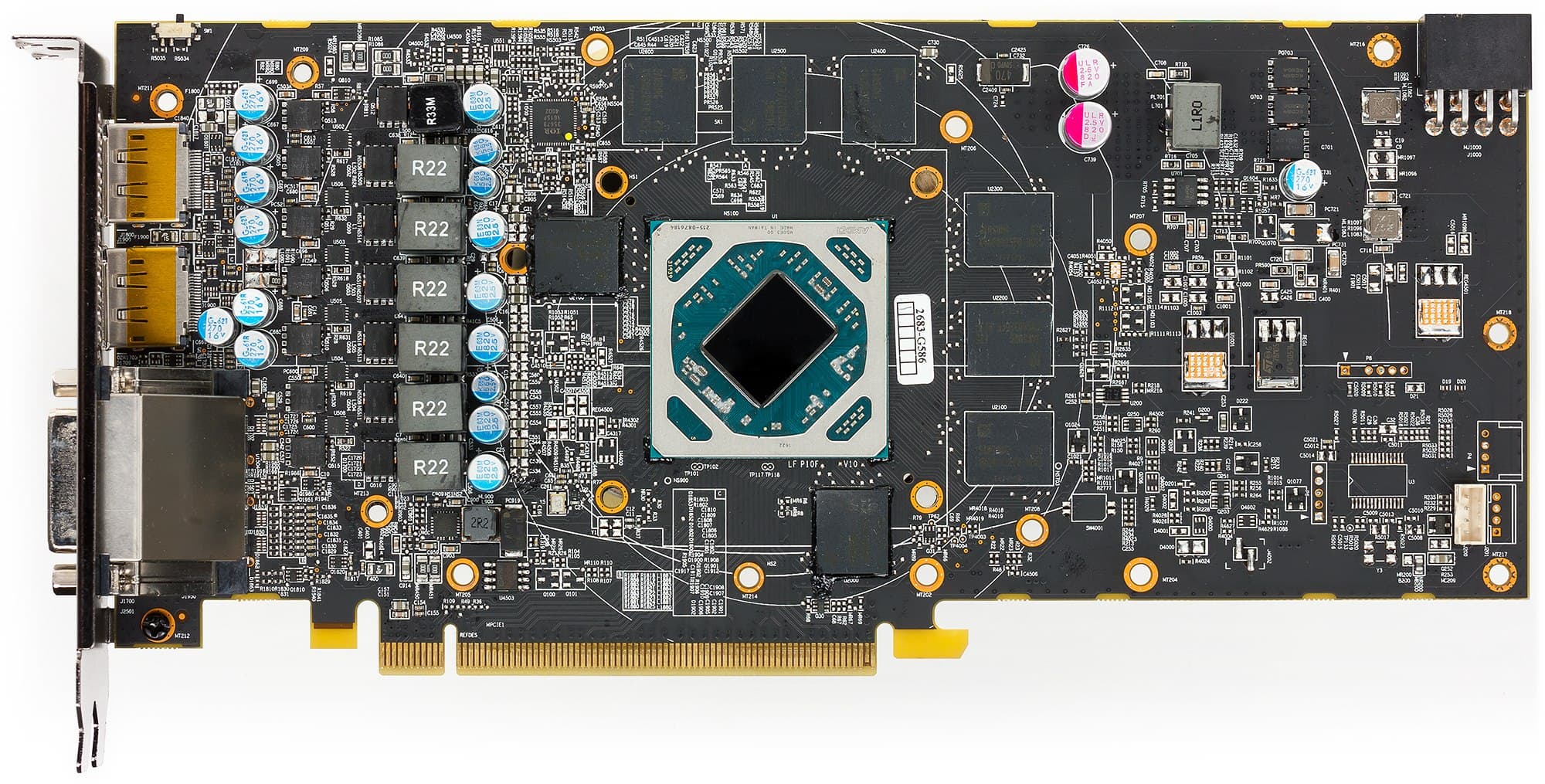

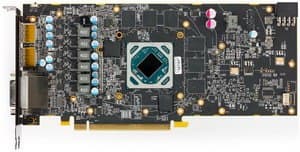

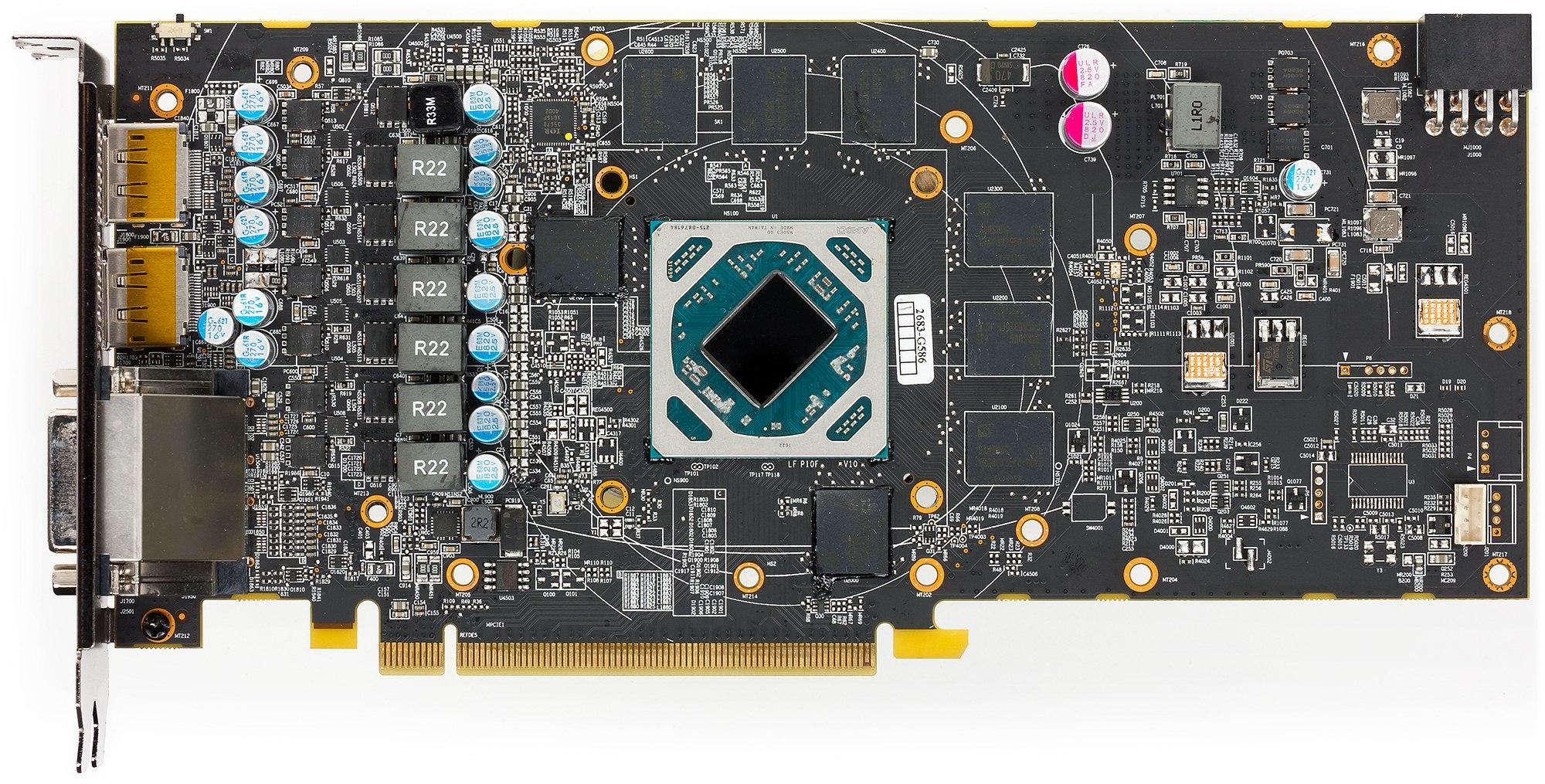

Вид спереди
Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

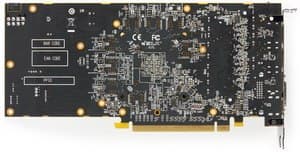

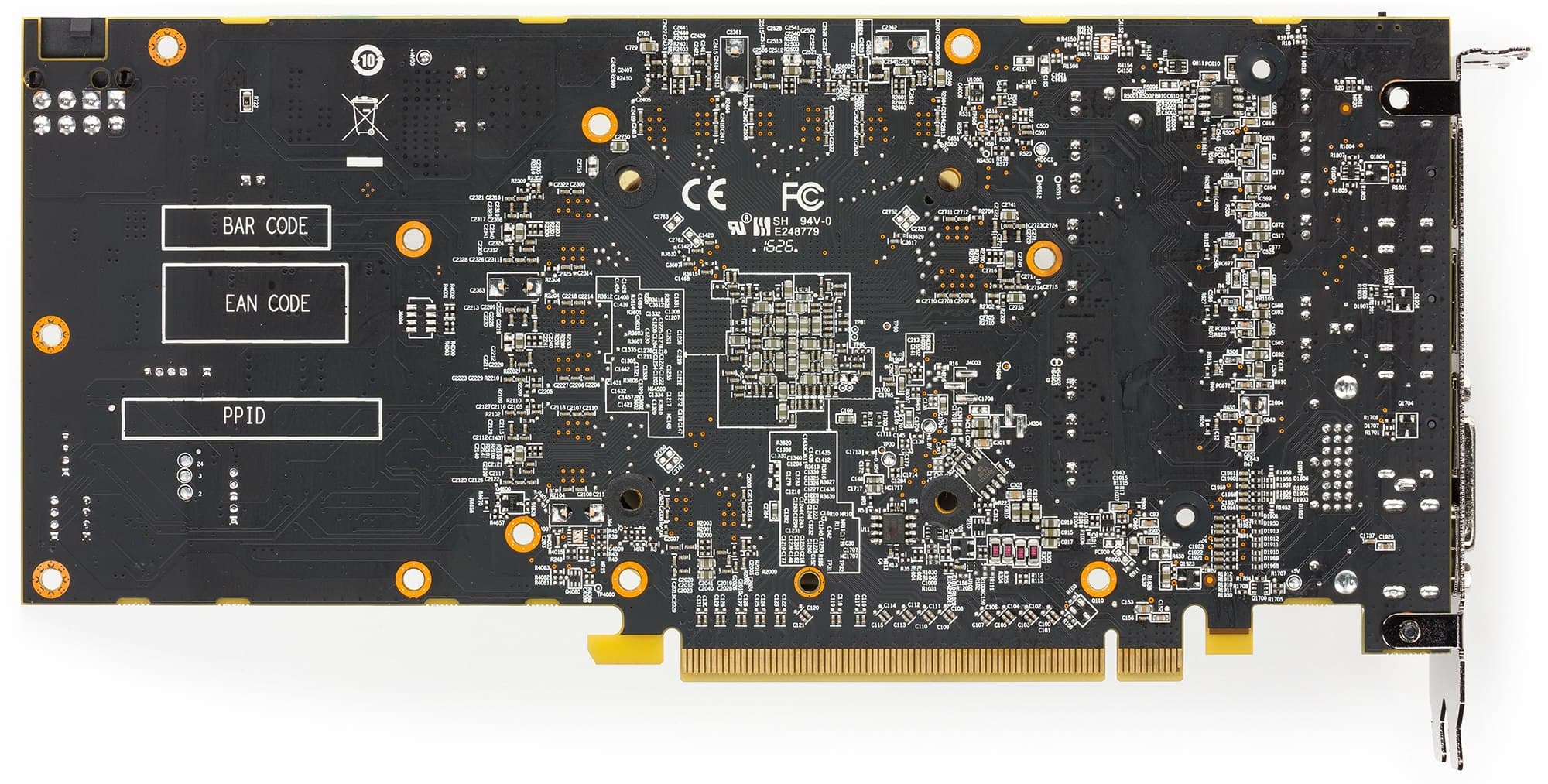

Вид сзади
Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5 AMD Radeon RX 480

Печатная плата переделана и отличается от эталонного дизайна.

Система питания получила 6 фаз для GPU и 1 фазу для микросхем памяти, управляется цифровым контроллером IOR 35678 компании Infineon. При изготовлении ускорителя использовался набор высококачественных дросселей и твердотельных конденсаторов. Производитель гарантирует отсутствие свиста катушек при работе ускорителя.

Частоты у данного ускорителя повышены относительно стандартных параметров референс-карты (на 5%), что может обеспечить прирост производительности в 3-5% в зависимости от разрешения и режима работы. На карте имеется переключатель режимов работы: разгон/тихий. Разница в частотах (по ядру) крайне невелика - 40 МГц, поэтому на производительность это особо не влияет, однако меняется режим работы кулера, он становится чуть тише, а нагрев на пару градусов выше. Короче, можно считать, что это просто запасная версия BIOS/UEFI.

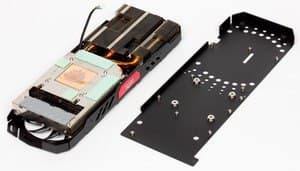

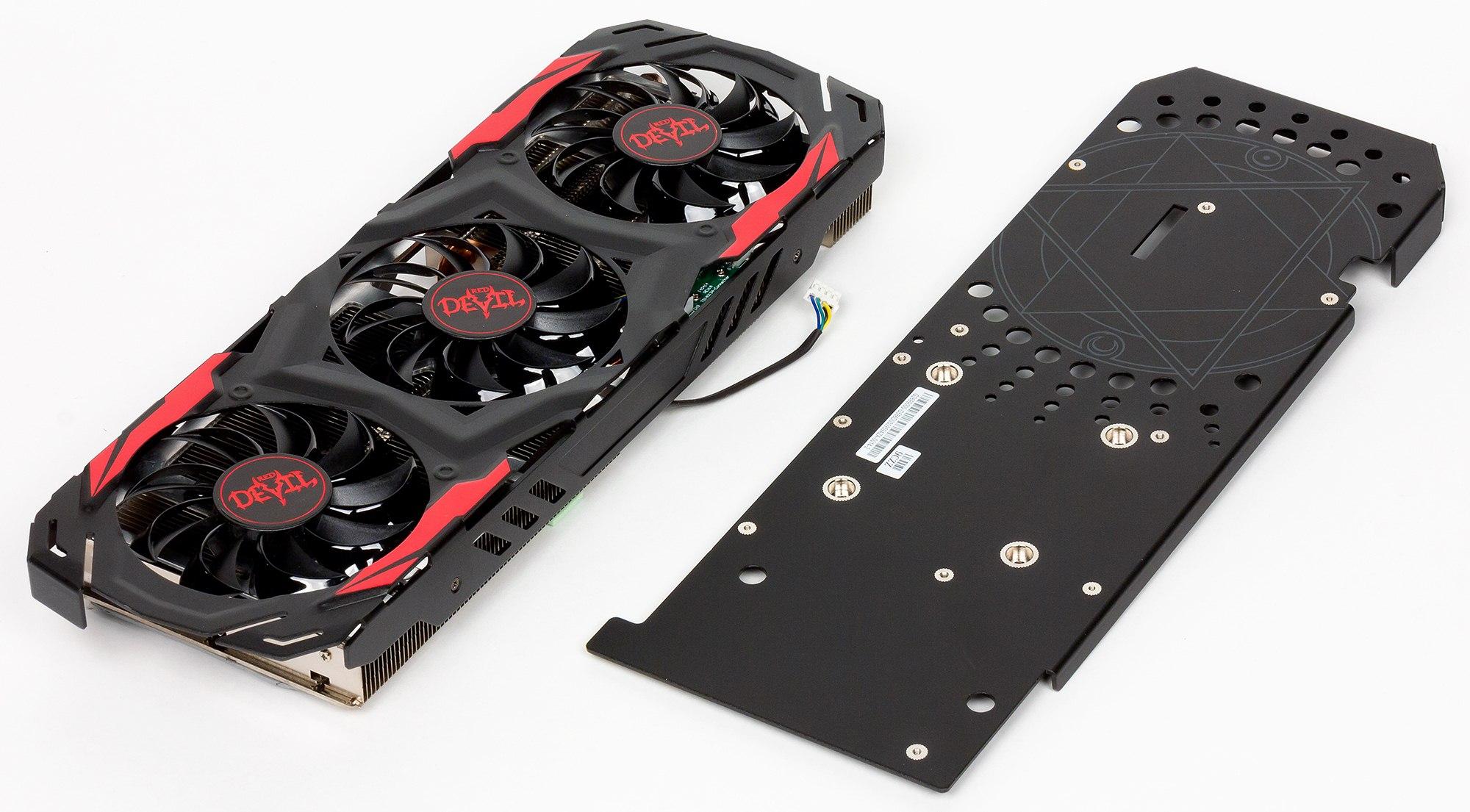

Система охлаждения

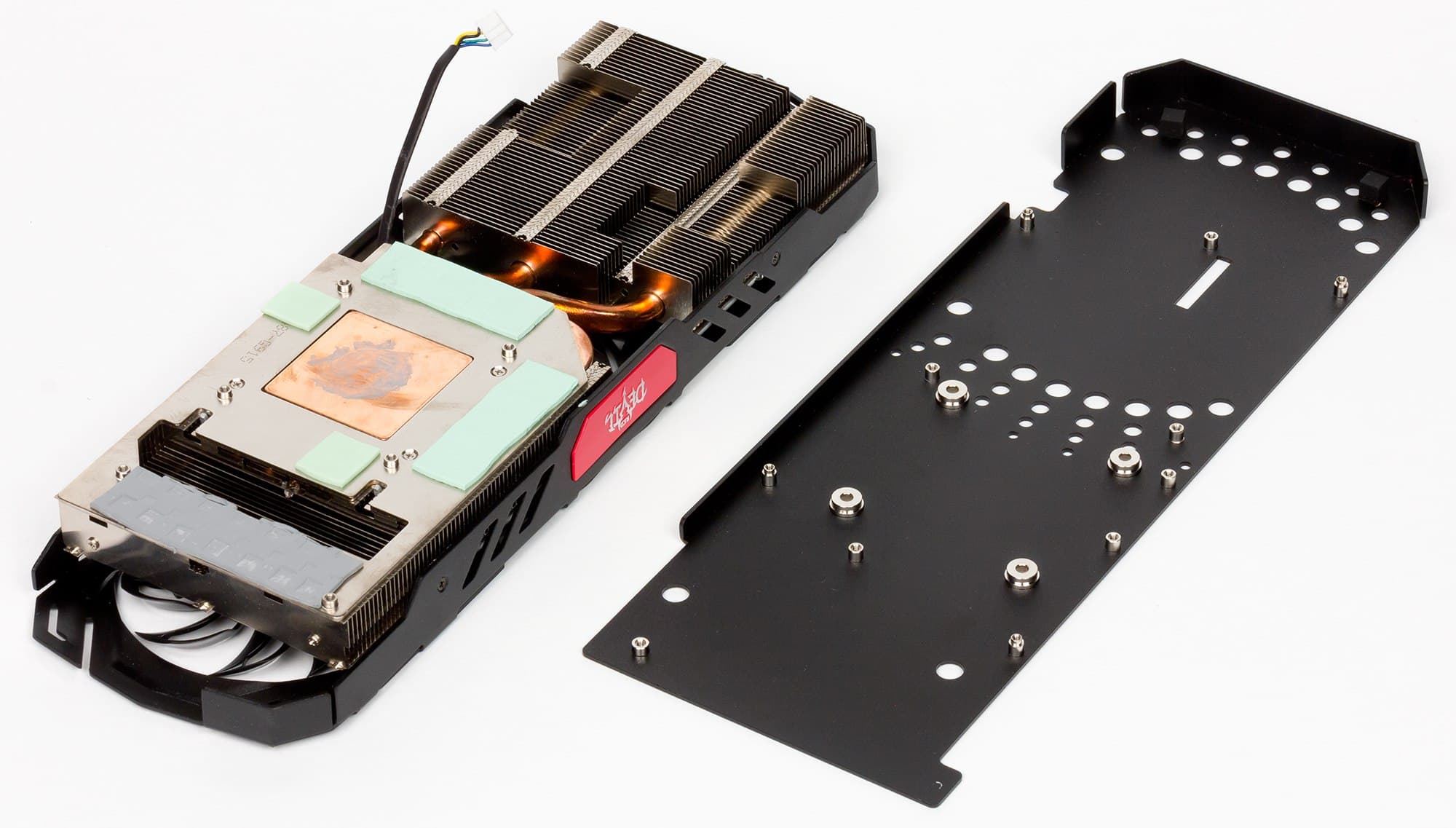

Главной частью системы охлаждения являются два массивных пластинчатых никелированных радиатора, соединенных между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора.

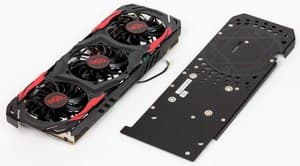

Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль Double Blade, и производитель декларирует сильно повышенный воздушный поток в сравнении с обычными вентиляторами на тех же частотах вращения. Данный кулер останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти и силовые транзисторы охлаждаются особой пластиной, прикрученной к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 67 градусов, что является великолепным результатом для видеокарты такого уровня.

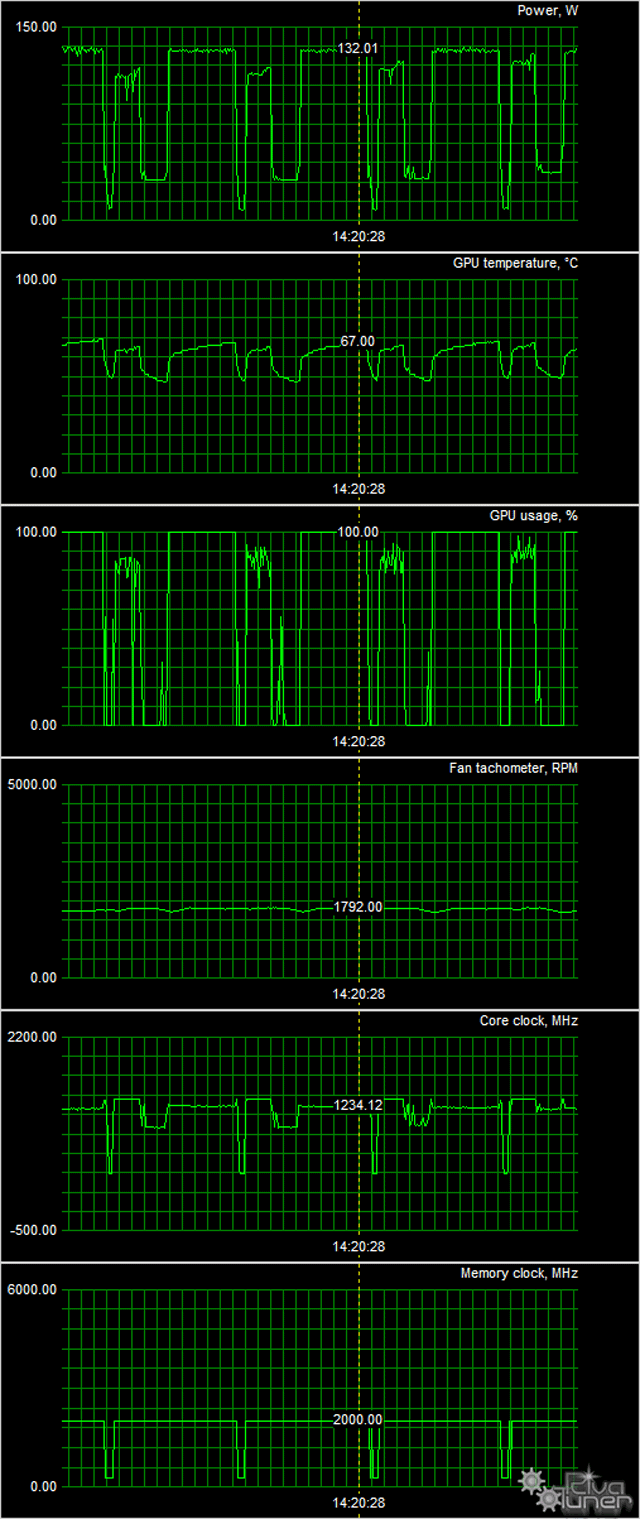

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 59 °C, после чего вентиляторы включались и работали на частоте 1500 оборотов в минуту. Уровень шума вырастал до 24,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 67 °C. Вентиляторы при этом раскручивались до 1792 оборотов в минуту, шум вырастал до 29,0 дБА, поэтому можно считать данную СО не очень шумной.

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

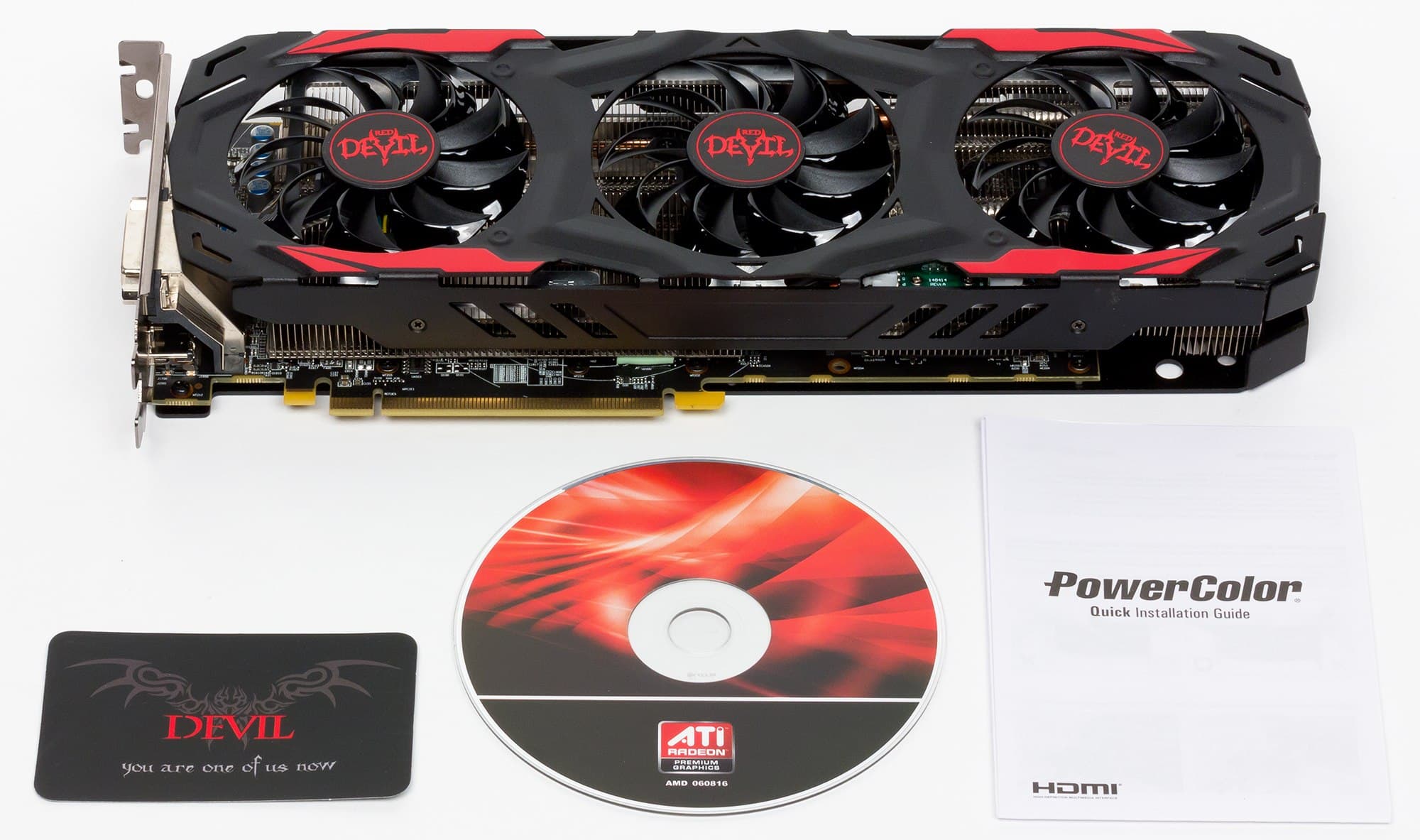

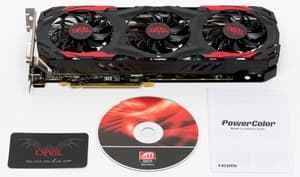

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс членскую карточку клуба Devil.

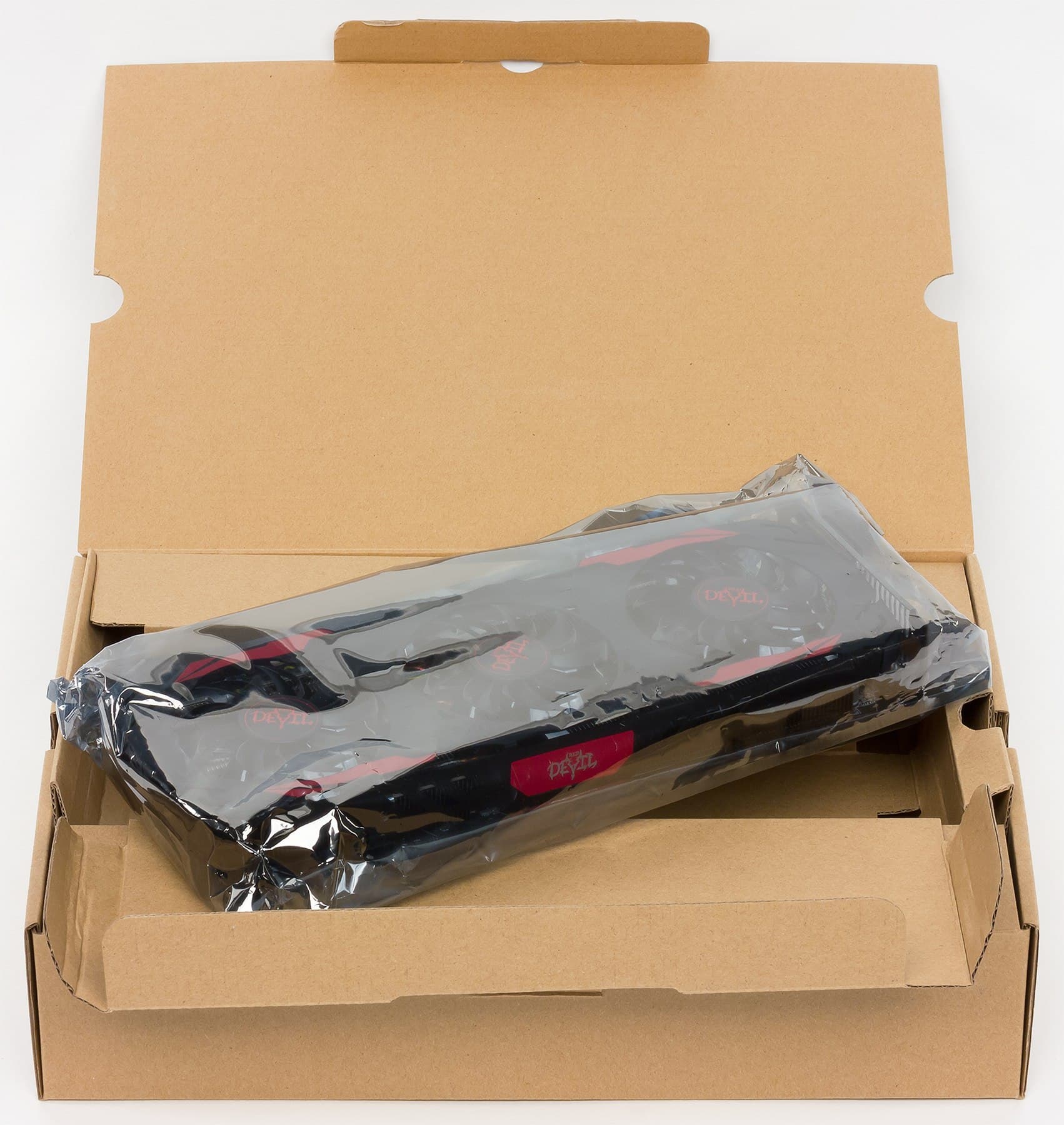

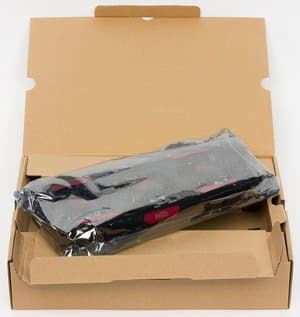

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.8.2;
  • драйверы Nvidia версии 372.54;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят RX 480 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец августа 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
08GTX 1060 6 ГБ, 1507—1860/80002040534382
11Powercolor Red Devil RX 480 8 ГБ, 1190—1330/80001850517358
12RX 480 8 ГБ, 1188—1266/80001790500358
13GTX 970 4 ГБ, 1050—1177/70001760561314
14R9 390 8 ГБ, 1000/1000/60001650445371

Комментарий к Рейтингам iXBT.com


Когда-то резко ушедший вверх по цене GeForce GTX 1060 теперь почти сравнялся с RX 480, поэтому он является вполне актуальным конкурентом для старшей (пока) карты AMD нового поколения, и мы вынуждены сравнивать эти два продукта между собой. В таких условиях новинка AMD занимает в своей группе лишь второе место по производительности, и даже немного повышенные частоты ускорителя Powercolor не помогают ему дотянуться до уровня GTX 1060.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец августа 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
10GTX 970 4 ГБ, 1050—1177/70005611760314
13GTX 1060 6 ГБ, 1507—1860/80005342040382
14Powercolor Red Devil RX 480 8 ГБ, 1190—1330/80005171850358
15RX 480 8 ГБ, 1188—1266/80005001790358
18R9 390 8 ГБ, 1000/1000/60004451650371

Комментарий к Рейтингам полезности


К сожалению, на момент написания статьи рассматриваемая карта Powercolor еще не появилась в российской рознице, поэтому сравнение с учетом цены будет условным — мы приняли, что ее стоимость соответствует средней цене RX 480 с 8 ГБ памяти (а как показывает практика, карты с фабричным разгоном и усиленным кулером продаются как раз дороже медианной цены). И даже с учетом этого предположения ускоритель Powercolor не смог обойти конкурента в лице GTX 1060, ну а уходящий с рынка GTX 970 с сильно упавшей ценой уверенно смотрится на сегодня самым выгодным приобретением при бюджете в 300-350 долларов. Правда, современным играм при выкручивании настроек на максимум качества уже может не хватать 4 гигабайт памяти (как у GTX 970), так что GTX 1060 выглядит перспективнее.

Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5 — очень неплохой вариант ускорителя предтопового (если так можно выразиться) класса, который демонстрирует производительность в среднем на 3-4% выше, чем референс-карта. Ускоритель имеет не слишком шумную систему охлаждения, при его создании использовались высококачественные электронные компоненты. Видеокарта может подойти любителям умеренного разгона через систему AMD Overdrive. Как и все решения последнего поколения, данный ускоритель полностью готов для работы совместно с устройствами VR. К сожалению, цены видеокарт на основе RX 480 на момент написания материала слишком неустойчивы и завышены, поэтому данный ускоритель проигрывает своему главному конкуренту GeForce GTX 1060, который еще дороже, но и заметно быстрее.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2016 года)

награду получила карта:
  • Powercolor Red Devil Radeon RX 480 8 ГБ 256-битной GDDR5

В заключение предлагаем посмотреть наш видеообзор 3D-ускорителя Powercolor Red Devil Radeon RX 480:

Наш видеообзор 3D-ускорителя Powercolor Red Devil Radeon RX 480 можно также посмотреть на iXBT.Video

Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
RX 480 8 ГБ — $338 (на 05.09.16) GTX 970 — $318 (на 05.09.16)
RX 480 8 ГБ — $338 (на 05.09.16) GTX 960 4 ГБ — $218 (на 05.09.16)
RX 480 8 ГБ — $338 (на 05.09.16) R9 390 — $365 (на 05.09.16)


Благодарим компанию Powercolor Russia
и лично Илью Островского
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
