Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 980 Ti (GM200)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1215—14301000—1075
Частота работы памяти (физическая (эффективная)), МГц1800 (7200)1750 (7000)
Ширина шины обмена с памятью, бит384
Число вычислительных блоков в GPU22
Число операций (ALU) в блоке128
Суммарное число операций (ALU)2816
Число блоков текстурирования (BLF/TLF/ANIS)176
Число блоков растеризации (ROP)96
Размеры, мм295×115×50270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт260248
В режиме 2D, Вт9794
В режиме «сна», Вт1212
Уровень шумаВ режиме 2D, дБА2020
В режиме 2D (просмотр видео), дБА22,520
В режиме максимального 3D, дБА24,532,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 3×DisplayPort 1.2
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемов11
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Картa имеeт 6 ГБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB.

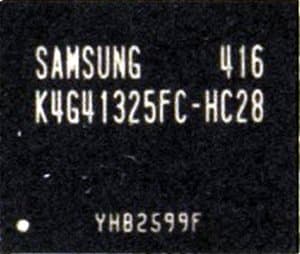

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

Сравнение с эталонным дизайном (reference)

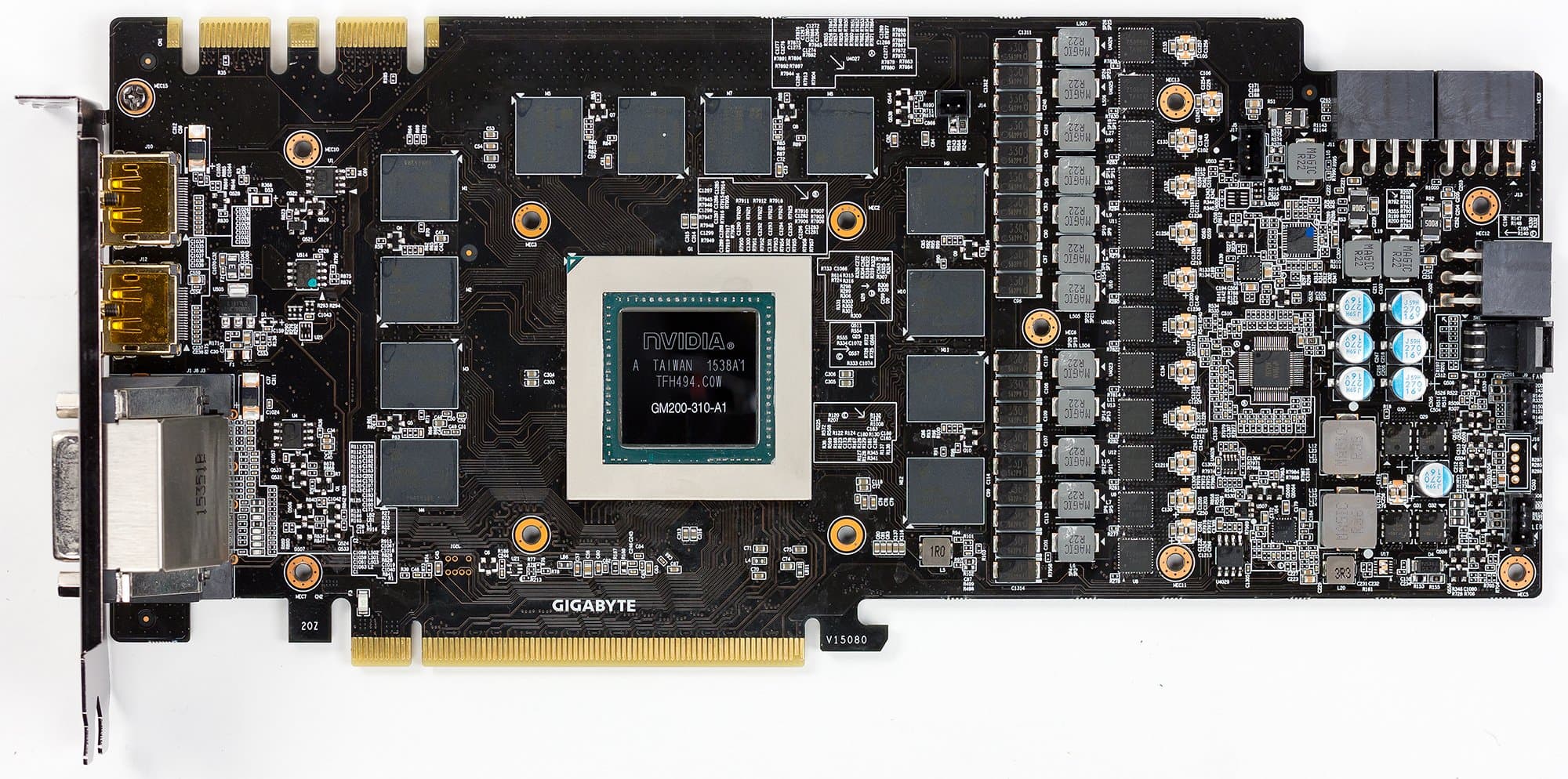

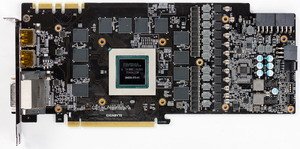

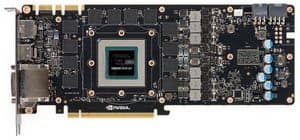

Вид спереди

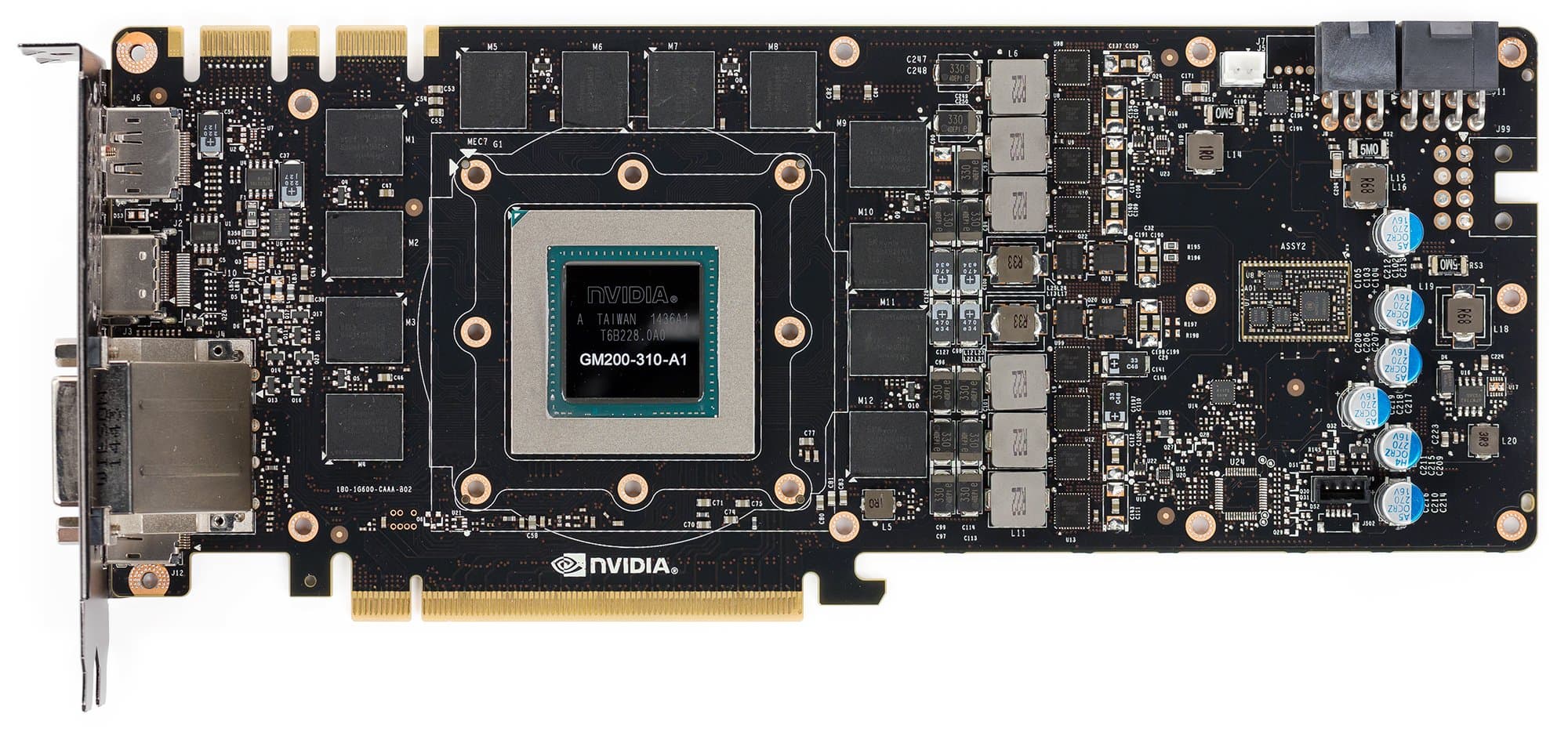

Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 980 Ti

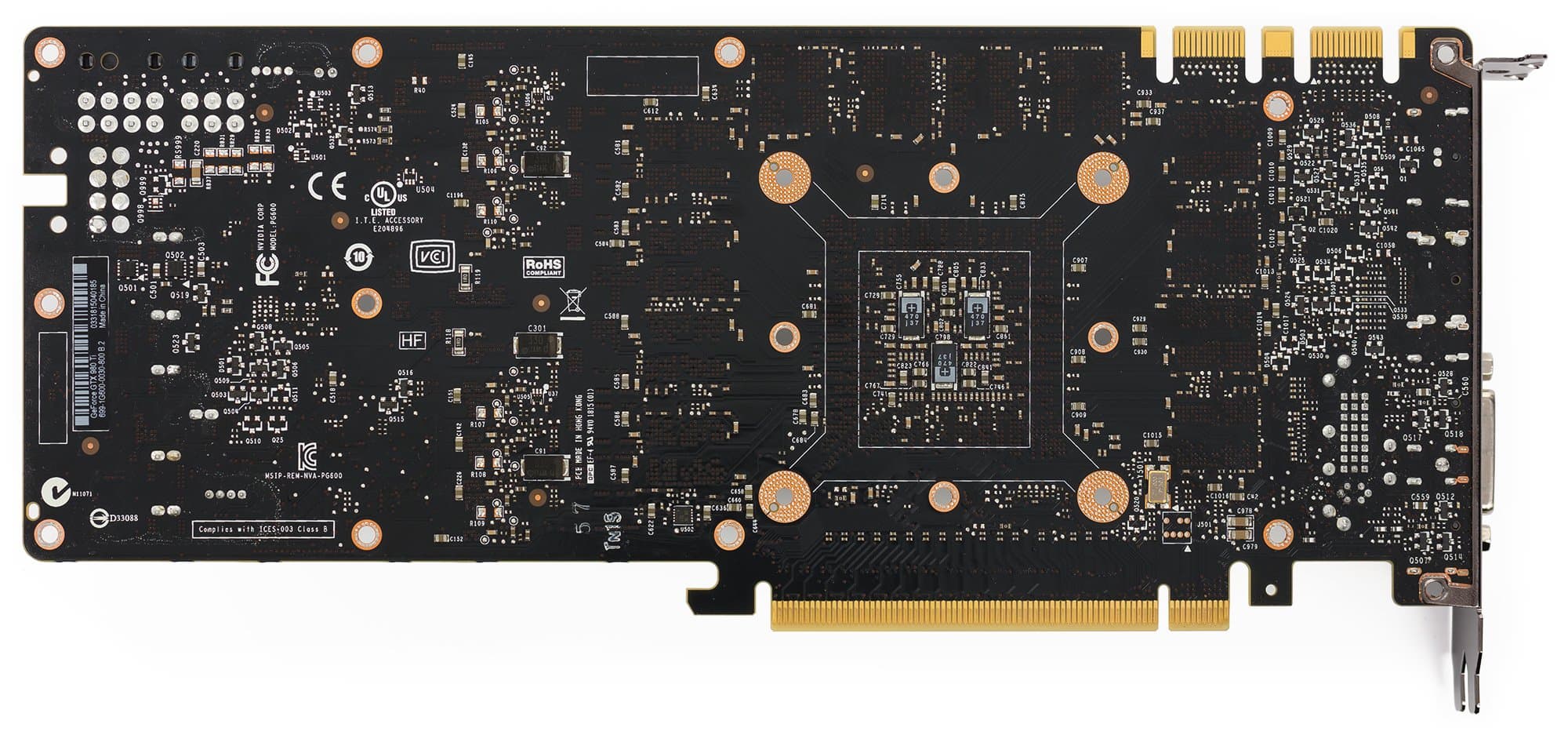

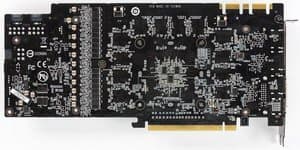

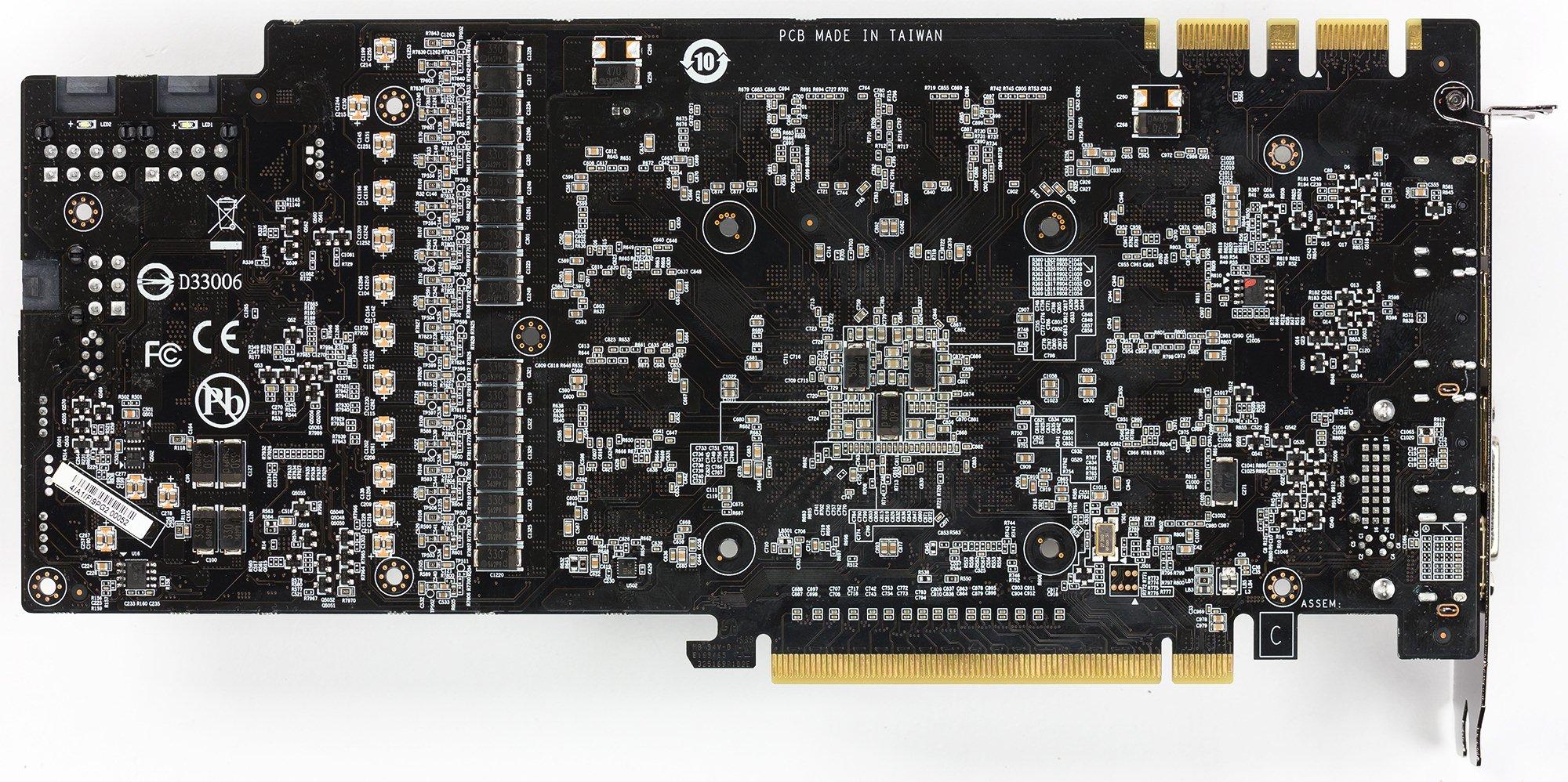

Вид сзади
Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E Reference card Nvidia GeForce GTX 980 Ti

Карта действительно уникальна. Сходство с референс-образцом осталось только в размещении ядра и микросхем памяти, все остальное переработано инженерами Gigabyte. Следует напомнить, что серия Xtreme Gaming относится к продуктам для хардкорных геймеров, включая оверклокеров-экстремалов. Печатная плата реализует технологию Ultra Durable VGA, что вкупе с использованием особых элементов силового блока (дросселей, конденсаторов) уменьшает энергопотребление и нагрев PCB, а самое главное — уничтожает на корню возможный свист катушек, очень раздражающий потребителей.

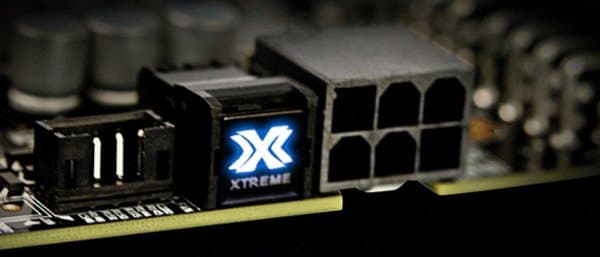

Справа на PCB мы видим кнопку для включения режима экстремальных частот, при этом рекомендуется подключать питание через дополнительный 6-контактный разъем. С помощью фирменной утилиты Guru II можно филигранно управлять не только частотами, но и вольтажами ядра, микросхем памяти и т. д. В общем, карта рассчитана на те 2-4% пользователей, которым не хватает ни заводского разгона, ни даже обычного повышения частот при штатном кулере.


Схема питания ядра — 12-фазная, плюс 2 фазы на микросхемы памяти. Все это управляется цифровым контроллером производства On Semiconductor.

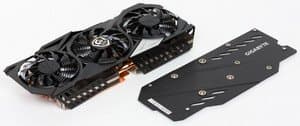

Система охлаждения

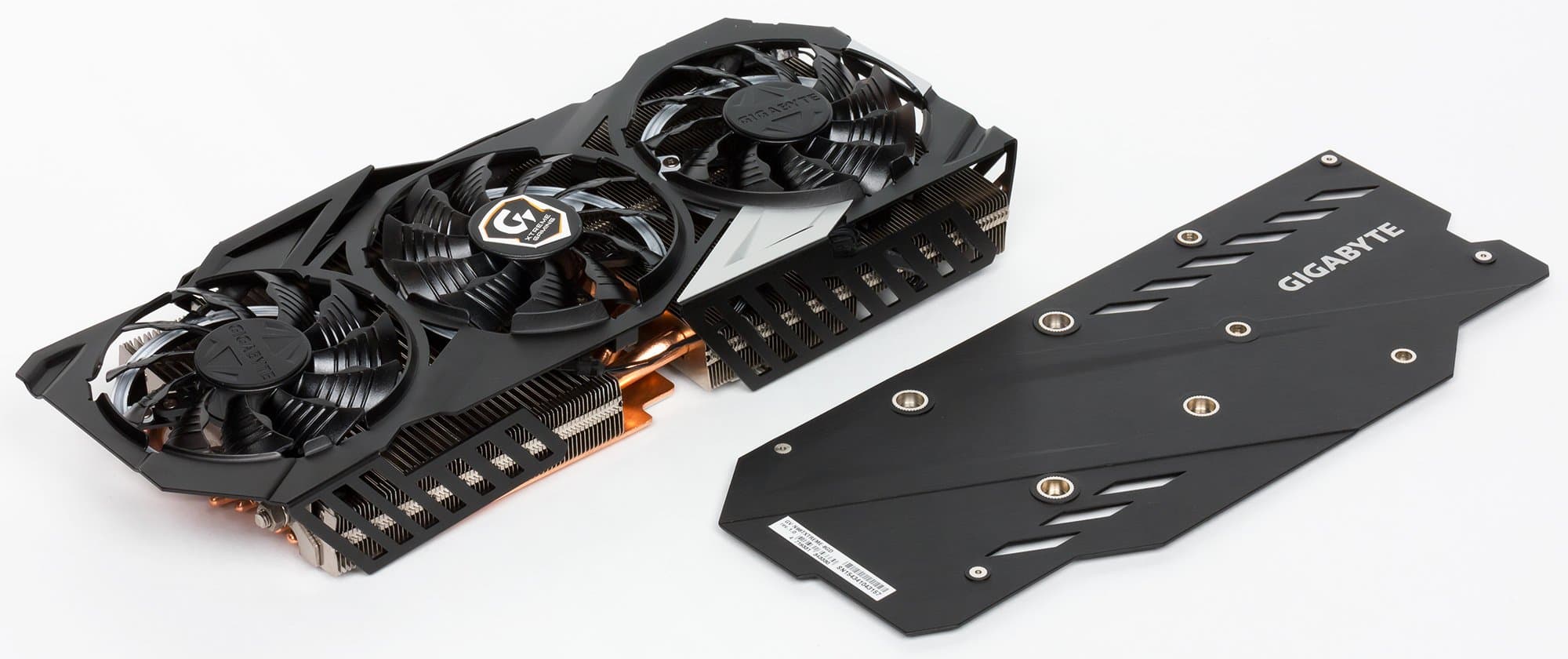

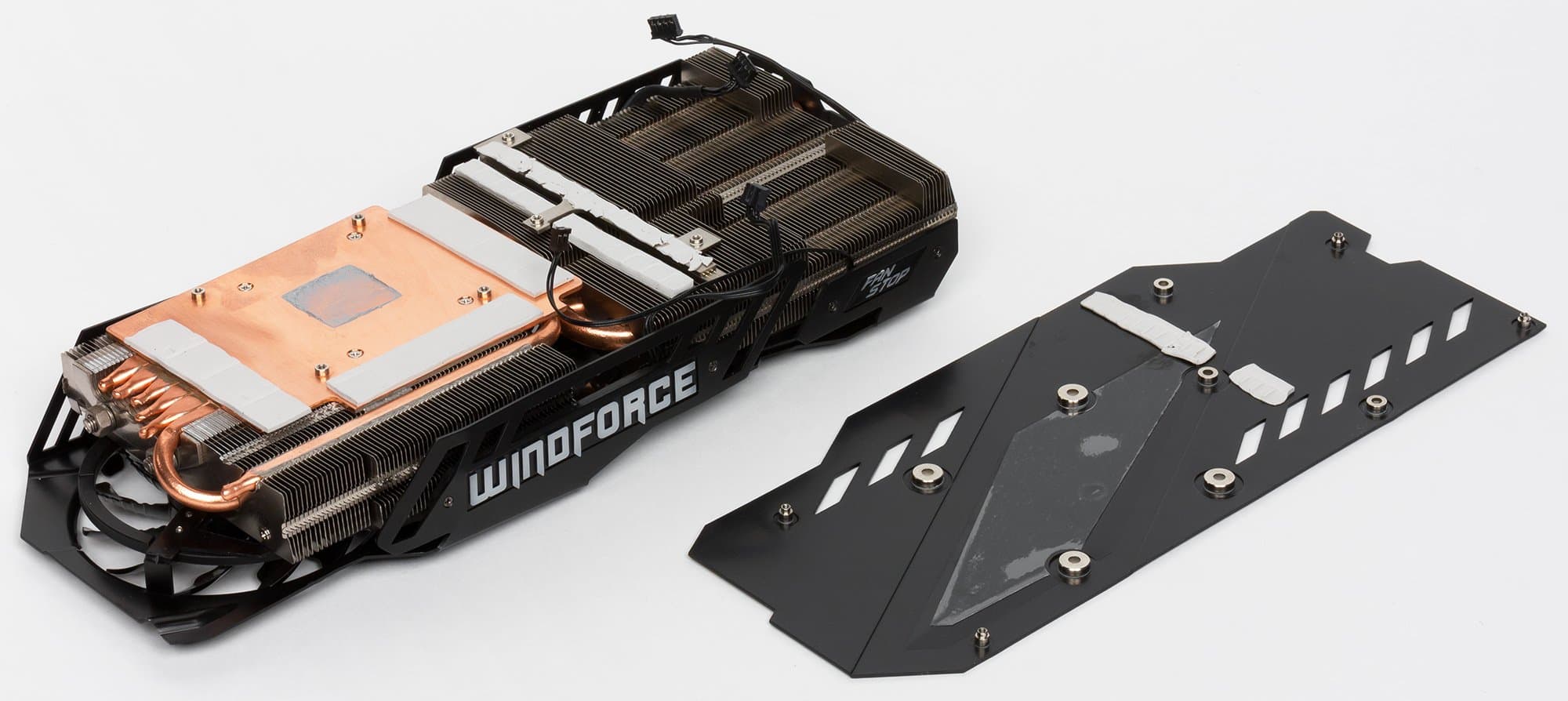

Основой СО (которая относится к серии WindForce) являются два массивных радиатора, соединенных между собой тепловыми трубками. Каждый радиатор имеет множество пластин из медного сплава, покрытых никелем. Больший по размерам радиатор имеет медное основание, охлаждающее как ядро, так и микросхемы памяти (через термоинтерфейс). Меньший радиатор через термоинтерфейс охлаждает силовые транзисторы.

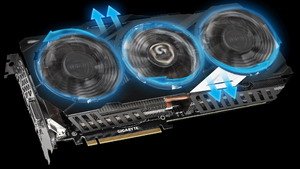

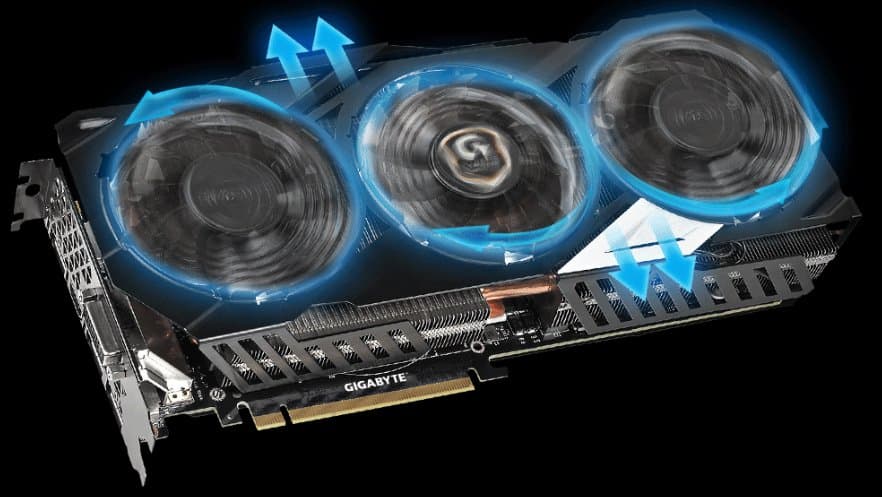

Сверху установлен кожух с тремя вентиляторами. Причем вентиляторы — особой конструкции, у них на лопастях есть своего рода канавки. Эта форма лопастей обеспечивает больший напор воздуха при равной частоте вращения. Для улучшения воздухообмена вентиляторы вращаются в разном направлении, образуя смежные зоны выдува горячего воздуха. Цвет подсветки можно регулировать с помощью той же утилиты Guru II.

Под нагрузкой максимальная температура GPU не превысила 71 градус, что является отличным результатом для видеокарты такого уровня с таким штатным разгоном.

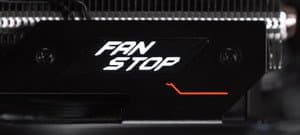

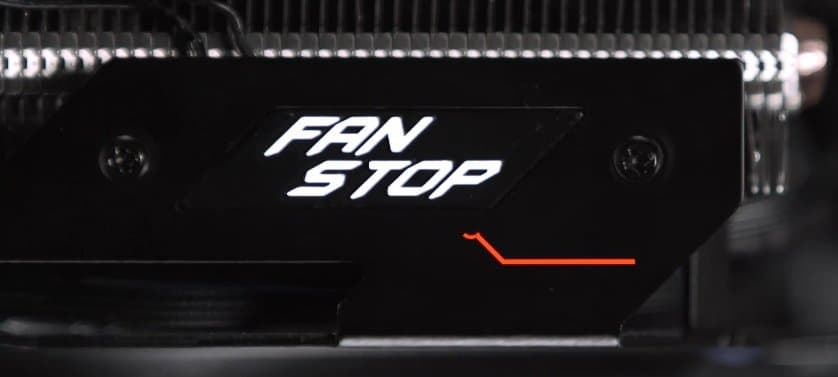

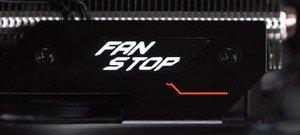

На торце СО имеется фирменный логотип с подсветкой, а также индикатор остановки вентиляторов, поскольку данная СО обладает способностью останавливать вентиляторы при малой нагрузке на GPU.

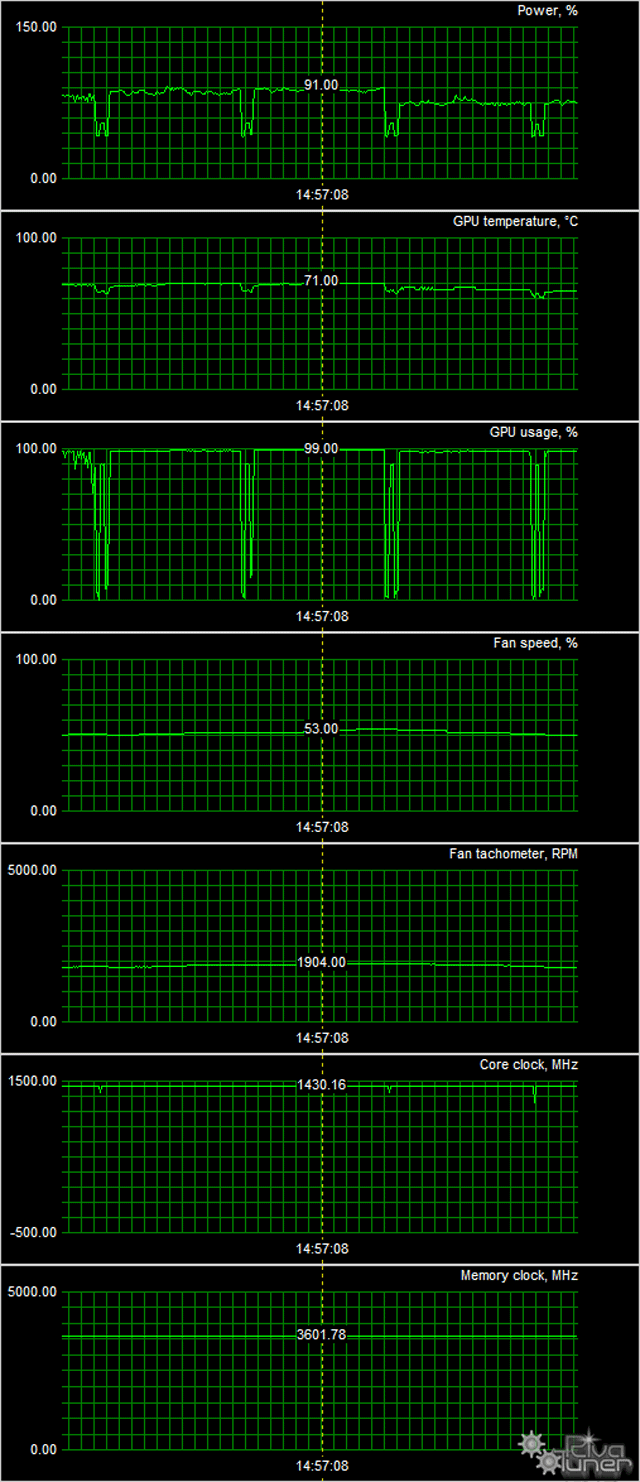

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 30 °C, вентиляторы не работали. Шум был равен фоновомму 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 61 °C, вентиляторы запускались и работали на частоте вращения 1100 оборотов в минуту, уровень шума составлял 22 дБА.

В режиме максимальной нагрузки в 3D температура достигала 71 °C, вентиляторы при этом раскручивались до 1904 оборотов в минуту, шум вырастал до 24,5 дБА. Таким образом, примененную СО можно назвать очень тихой, почти бесшумной.

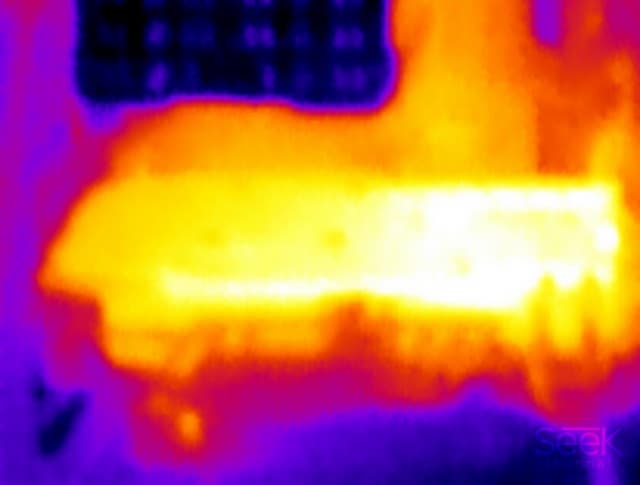

Термоснимок



Наиболее нагретая область находится около преобразователей напряжения.

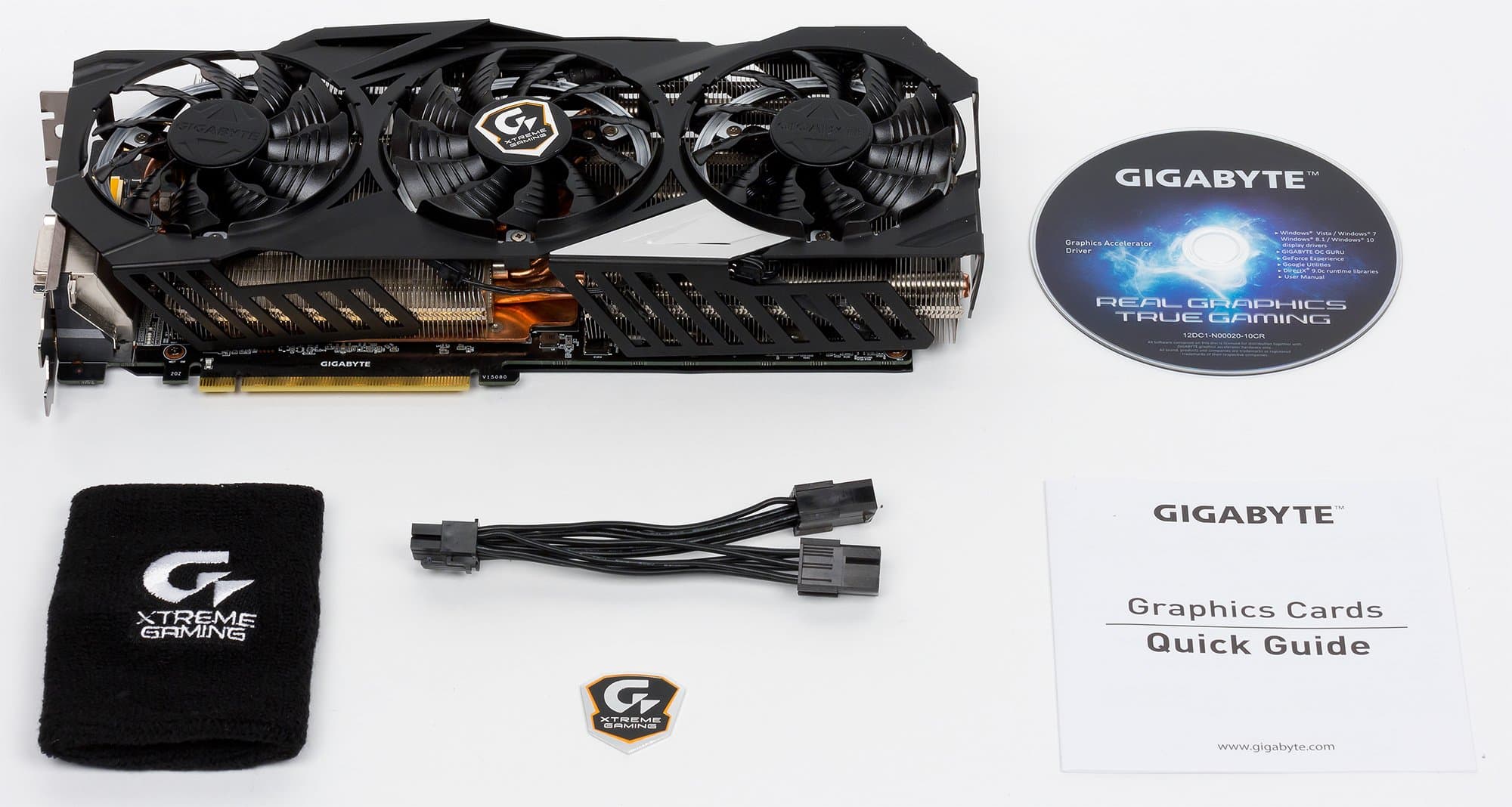

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания и фирменную наклейку. Бонусом также является нарукавник с фирменным логотипом.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Crimson Edition 16.1;
  • драйверы Nvidia версии 361.43;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy's Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 980 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало февраля 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
01Gigabyte Xtreme GTX 980 Ti 6 ГБ, 1215—1430/72003290423778
02R9 295X2 2×4 ГБ, 1018/1018/500028801981458
03GTX Titan X 12 ГБ, 1000—1075/700027902251240
04GTX 980 Ti 6 ГБ, 1000—1075/70002590339765
05R9 Fury X 4 ГБ, 1050/1050/10002540325782

Комментарий к Рейтингам iXBT.com


Очень мощный фабричный разгон обеспечил феноменальные результаты: данный ускоритель Gigabyte обошел всех(!) конкурентов, включая GTX Titan X и двухпроцессорный Radeon R9 295X2. На сегодня эта карта Gigabyte, а также ее аналоги у Asus и Zotac — самые мощные игровые ускорители в мире.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейначало февраля 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
15Gigabyte Xtreme GTX 980 Ti 6 ГБ, 1215—1430/72004233290778
23GTX 980 Ti 6 ГБ, 1000—1075/70003392590765
24R9 Fury X 4 ГБ, 1050/1050/10003252540782
28GTX Titan X 12 ГБ, 1000—1075/700022527901240
29R9 295X2 2×4 ГБ, 1018/1018/500019828801458

Комментарий к Рейтингам полезности


Рассмотренный ускоритель Gigabyte остался лидером в своей группе и с учетом цены, хотя на момент написания материала он стоил чуть дороже, нежели средний GTX 980 Ti. На сегодня эта видеокарта Gigabyte — самое выгодное приобретение из всех топовых ускорителей и даже решений премиум-класса.

Gigabyte Xtreme Gaming GTX 980 Ti (6 ГБ) — великолепный вариант топового ускорителя игрового класса (напомню, что Titan X относится к премиум-классу и нацелен не столько на игроков, сколько на нужды вычислительных систем — впрочем, в данном случае и Titan X безнадежно отстал). Карта обеспечивает высочайшую производительность для однопроцессорного ускорителя, даже более высокую, чем двухпроцессорный AMD Radeon R9 295X2. Кроме того, ускоритель Gigabyte обладает очень эффективной и практически бесшумной системой охлаждения. Необходимо подчеркнуть предназначение этого продукта для оверклокеров. Без особых усилий, используя утилиту Guru II, мы получили стабильную работу карты на частотах 1300—1520/7500 МГц. Впрочем, и штатная производительность этого ускорителя просто великолепна, он может отлично проявить себя в очень высоких разрешениях уровня 3К/4K.

В то же время стоит еще раз напомнить, что данный ускоритель относится к линейке топовых, а значит — очень дорогих изделий. Сравнивать его по рейтингу полезности с видеокартами за 200 долларов просто не имеет смысла. Для тех же, кому все-таки интересно увидеть такое сравнение, есть наш проект i3D Speed.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за февраль 2016 года)

награду получила карта:
  • Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E


В номинации «Отличная поставка» (за февраль 2016)

награду получила карта:
  • Gigabyte Xtreme Gaming GTX 980 Ti 6 ГБ 384-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 980 Ti — $655 (на 01.06.16) R9 Fury X — $788 (на 01.06.16)
GTX 980 Ti — $655 (на 01.06.16) GTX 780 Ti — $518(11)
Gigabyte Xtreme Gaming GTX 980 Ti — Н/Д(0), T-13205412 GTX 980 Ti — $655 (на 01.06.16)
Предложения Gigabyte Xtreme Gaming GTX 980 Ti
L-13205412-10


Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
