Видеоускоритель Aorus GeForce GTX 1080 Ti 11G (11 ГБ): довольно тихое решение топового класса

461



Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы



Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Aorus GeForce GTX 1080 Ti 11G 11 ГБ 352-битной GDDR5X

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). В 2016 году компания Gigabyte образовала новый игровой бренд Aorus, под которым теперь выпускаются практически все видеоускорители 3D-графики. Производство на Тайване и в Китае.

Устройство(а)

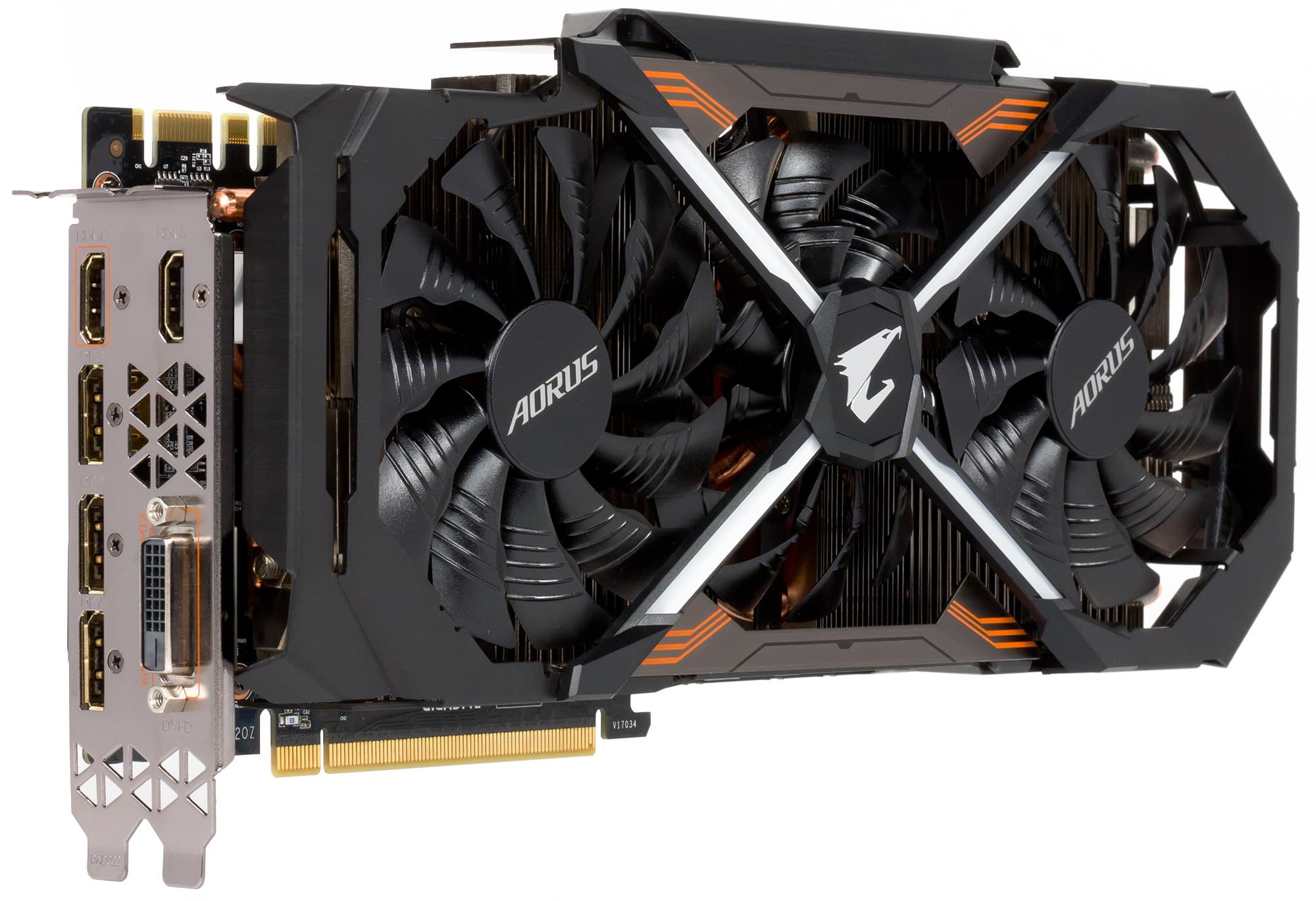

Aorus GeForce GTX 1080 Ti 11G 11 ГБ 352-битной GDDR5X (GV-N108TAORUS-11GD, P/N 4 719331 301194)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1080 Ti (GP102)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГцOC Mode —1594—1987/Gaming Mode —1569—19531480—1885
Частота работы памяти (физическая (эффективная)), МГц2750 (11000)2750 (11000)
Ширина шины обмена с памятью, бит352
Число вычислительных блоков в GPU28
Число операций (ALU) в блоке128
Суммарное количество блоков ALU3584
Число блоков текстурирования (BLF/TLF/ANIS)224
Число блоков растеризации (ROP)88
Размеры, мм293×140×55270×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт266259
В режиме 2D, Вт4237
В режиме «сна», Вт1111
Уровень шумаВ режиме 2D, дБА18,024,2
В режиме 2D (просмотр видео), дБА18,025,6
В режиме максимального 3D, дБА29,339,6
Выходные гнезда1×DVI-D (Dual-Link), 2×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов21
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
DVI-D (Dual-Link)2560×1600
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
DVI-D (Dual-Link)2560×1600

Комплектация локальной памятью

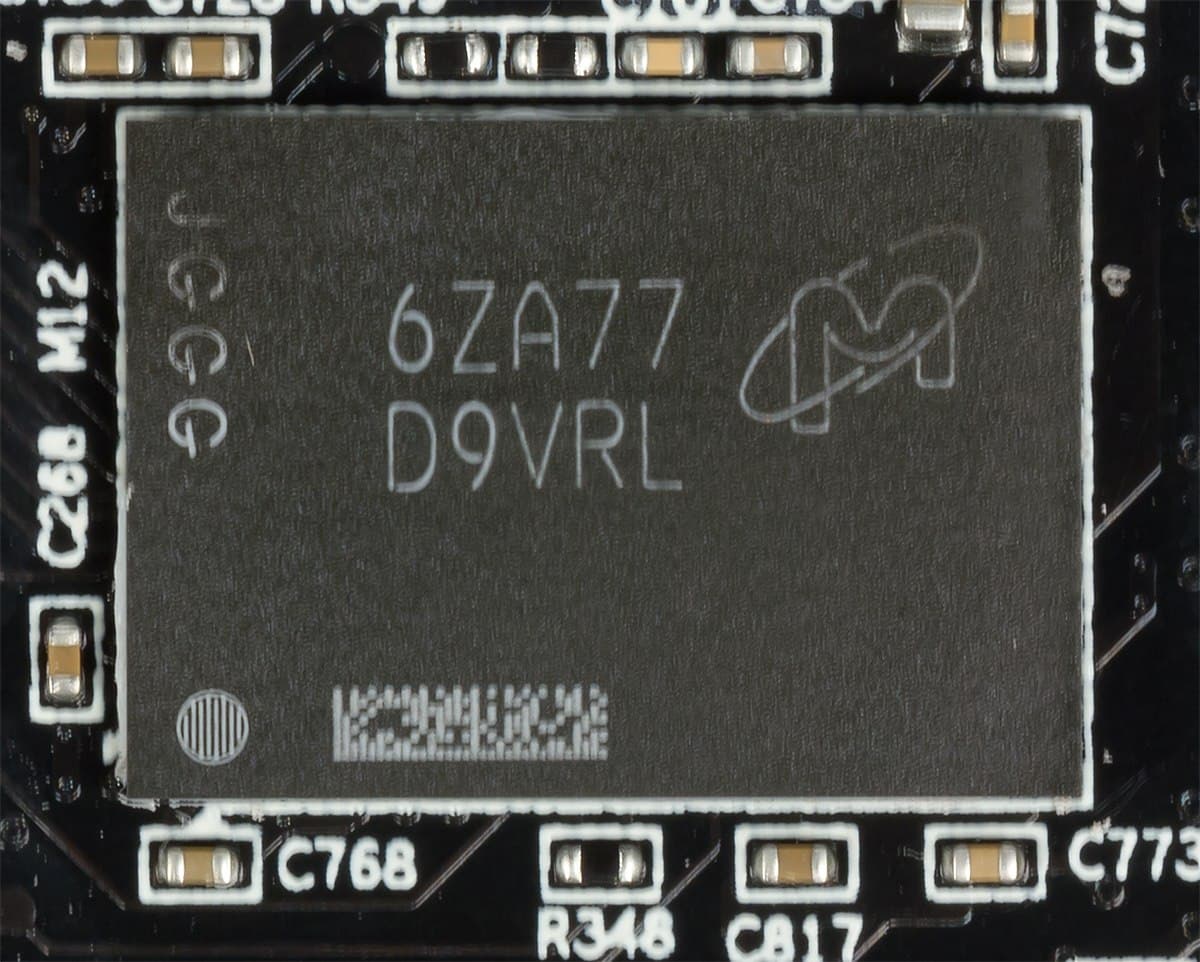

Карта имеет 11 ГБ памяти GDDR5X SDRAM, размещенной в 11 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Micron (GDDR5X) рассчитаны на номинальную частоту работы в 2800 (11200) МГц.

Сравнение с эталонным дизайном (reference)
Вид спереди
Aorus GeForce GTX 1080 Ti 11G 11 ГБ 352-битной GDDR5XNvidia GeForce GTX 1080 Ti

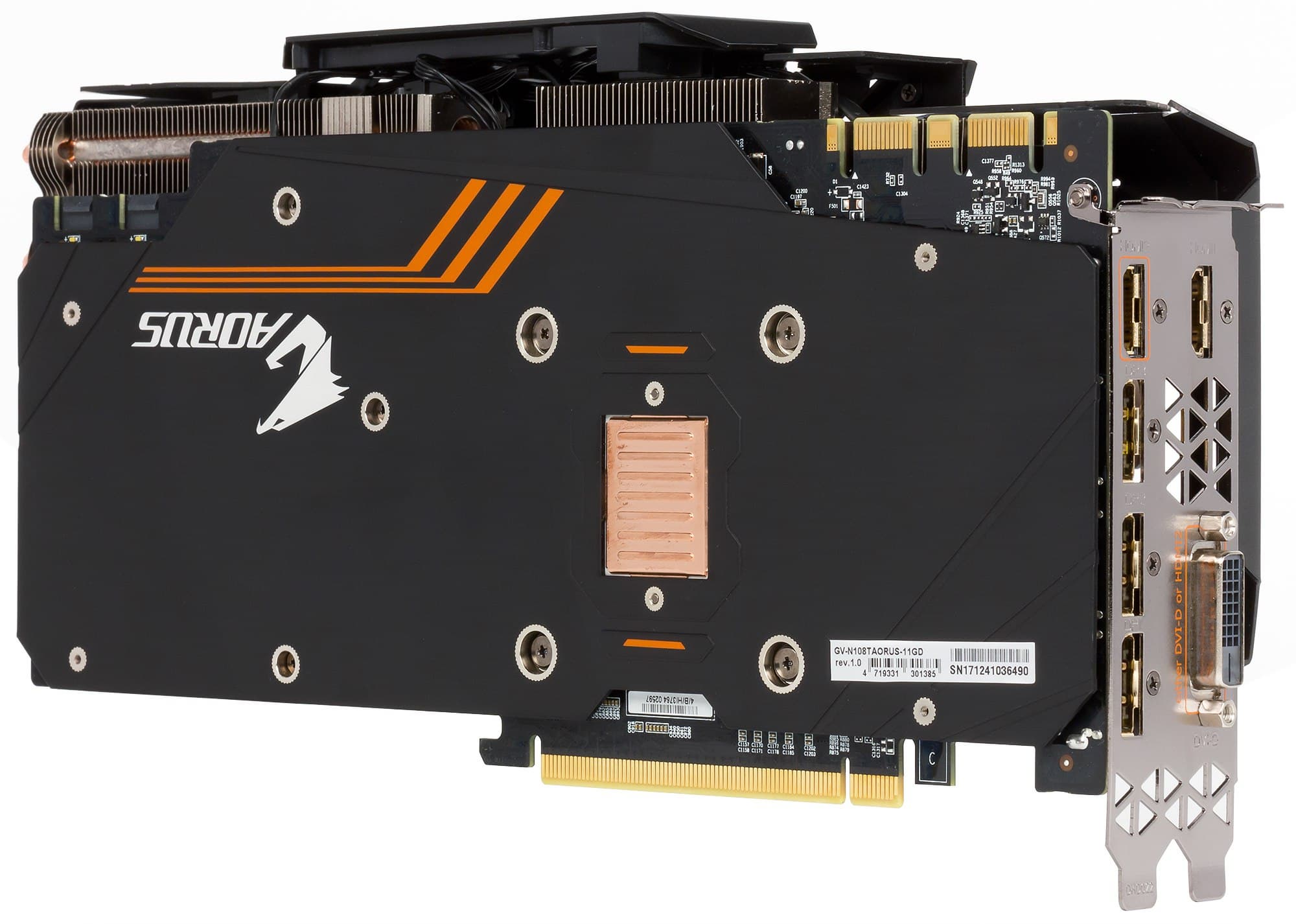

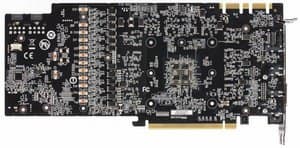

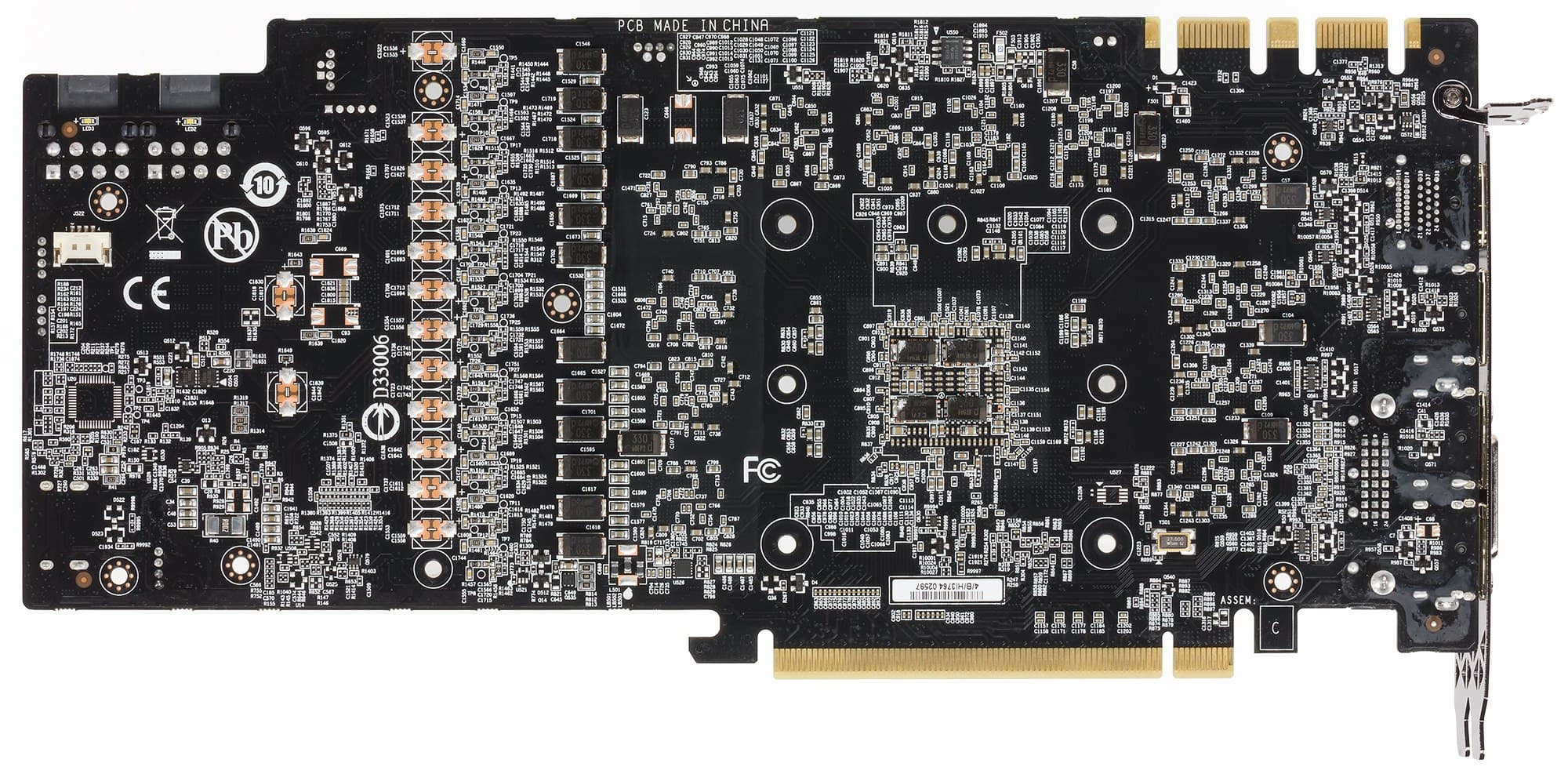

Вид сзади
Aorus GeForce GTX 1080 Ti 11G 11 ГБ 352-битной GDDR5XNvidia GeForce GTX 1080 Ti

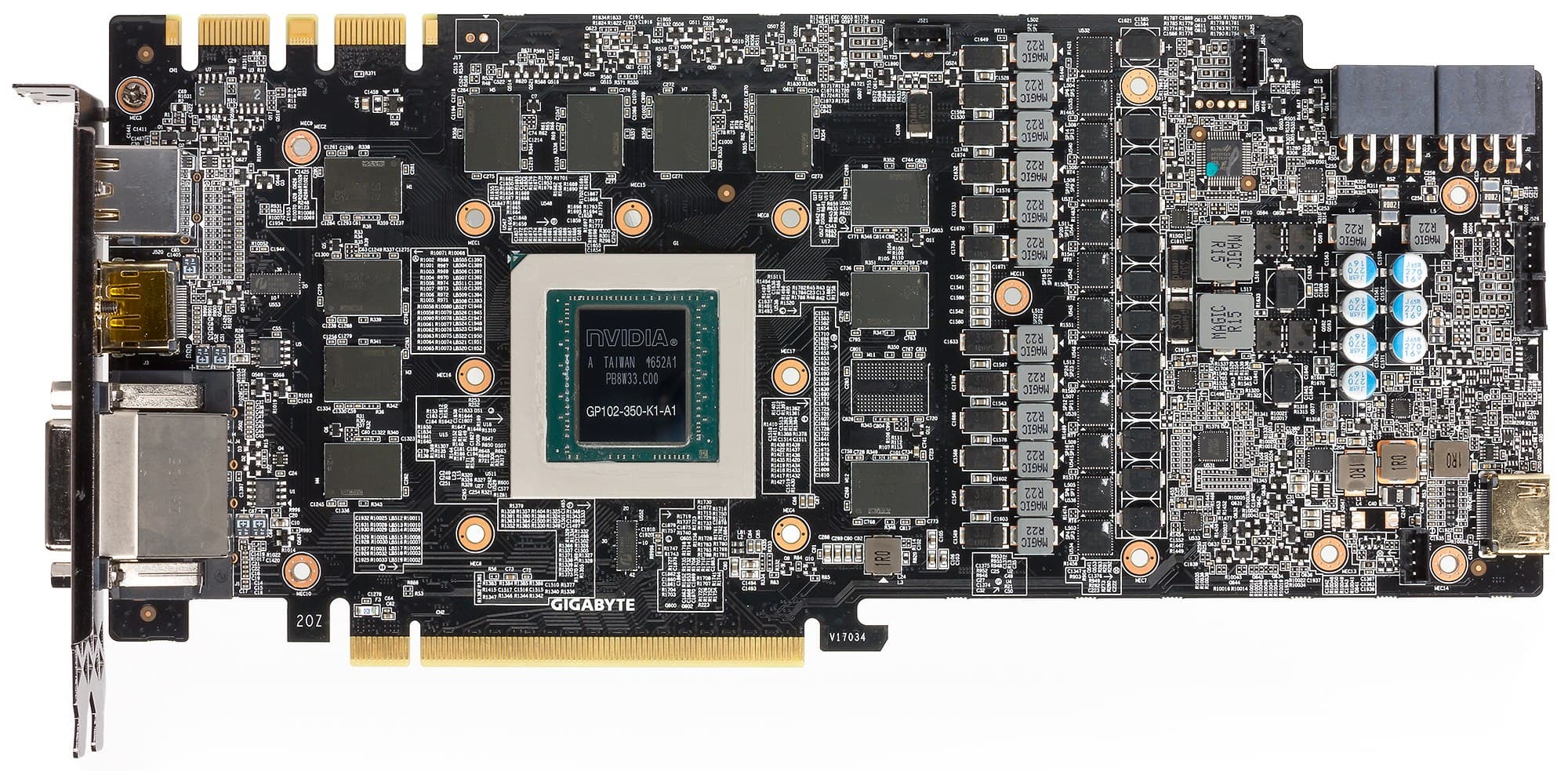

Печатная плата значительно переделана и отличается от эталонного дизайна.

Система питания получила 12 фаз для GPU и 2 фазы для памяти, что дает возможность регулировать вольтажи с очень малым шагом для достижения максимального разгона с сохранением стабильной работоспособности и защитой элементов от перегорания. Преобразователь питания управляется цифровым контроллером uP9511P производства uPI Semiconductor. Ускоритель поддерживает функцию мониторинга, за которую отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Стоит упомянуть и технологию производства PCB — Ultra Durable, которая подразумевает двойные медные слои и набор высококачественных дросселей и твердотельных конденсаторов. Все это снижает нагрев карты, а также производитель дает гарантию отсутствия свиста катушек при работе ускорителя.

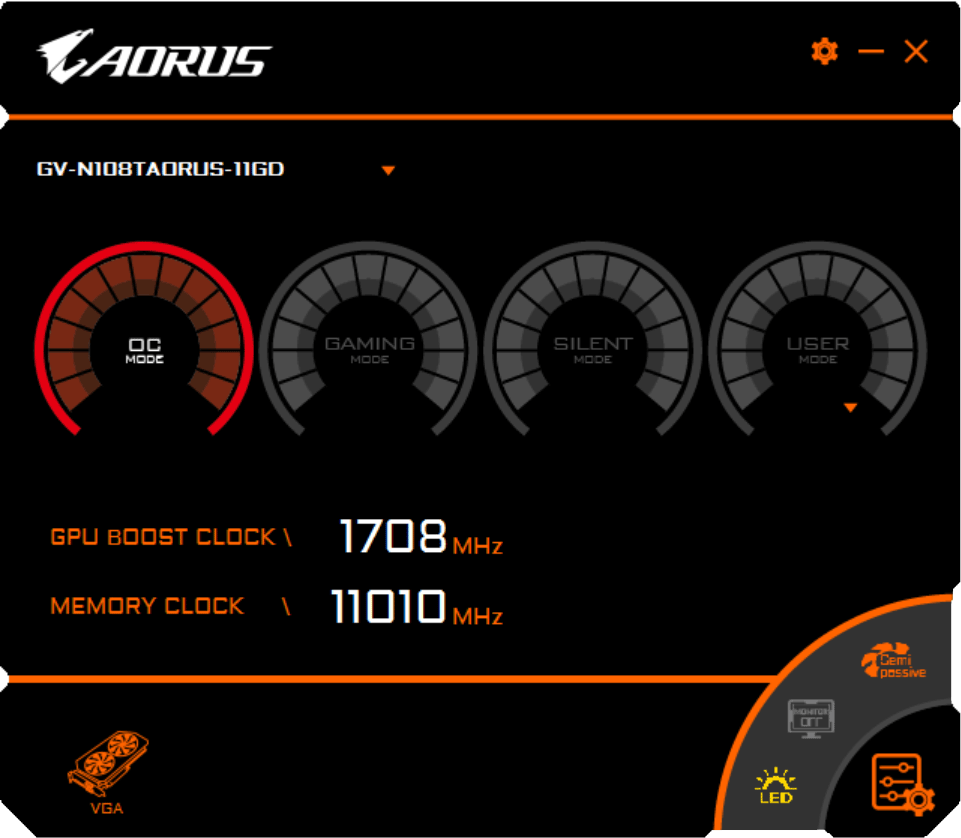

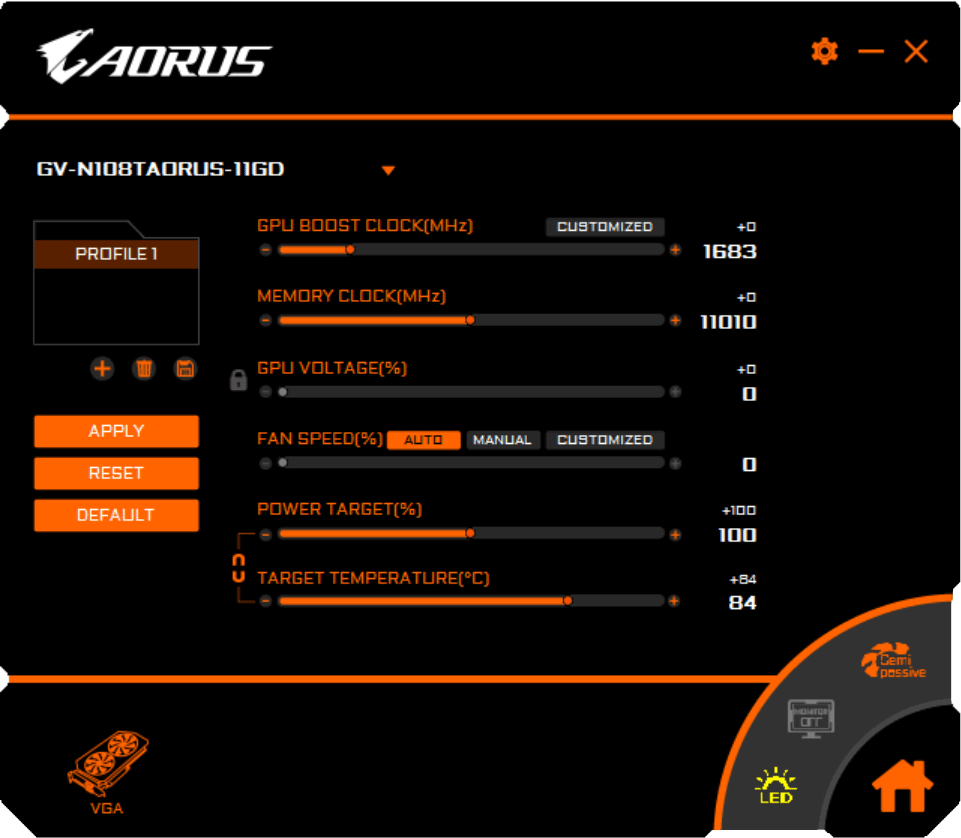

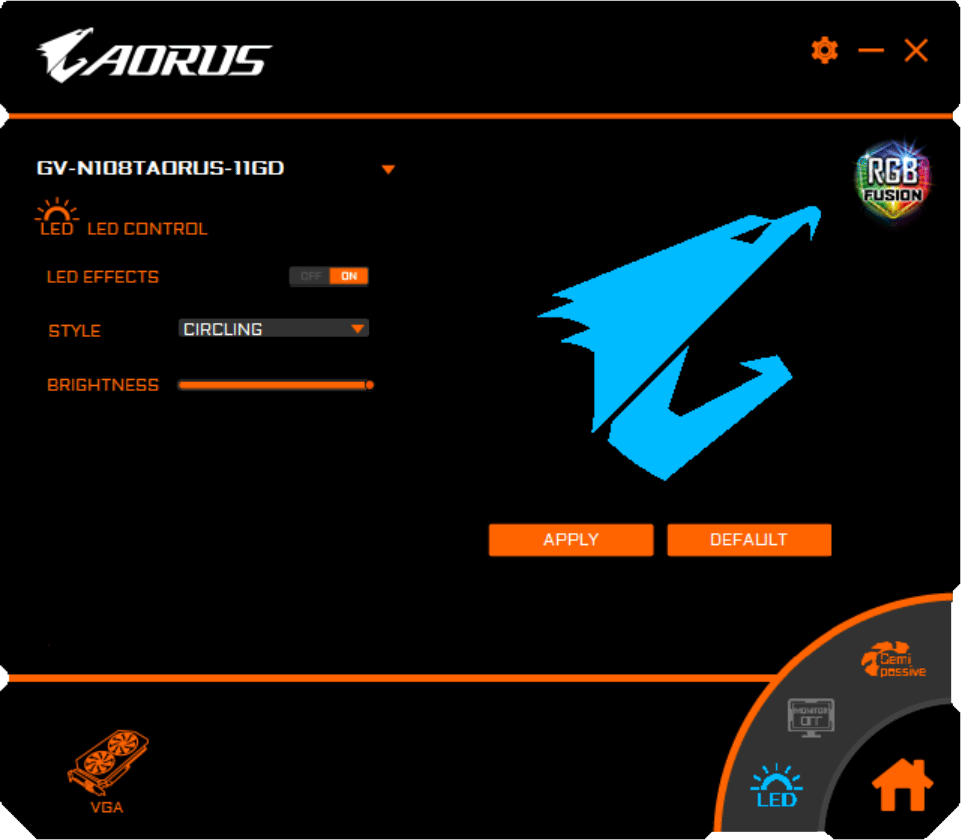

Гибкое регулирование частот и напряжений производится с помощью фирменной утилиты Aorus Xtreme Engine, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Программа позволяет выбрать один из уже предустановленных режимов работы ускорителя в 3D: OC или Gaming (различия между ними заключаются лишь в частотах работы. Можно создать свой собственный профиль, установив частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.


У данного ускорителя Aorus на 5,5% повышены частоты работы относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно в 5% в зависимости от разрешения и режима работы.

Теперь насчет готовности к VR (виртуальной реальности). Надо заметить, что основной набор видеовыходов здесь стандартный, однако в хвостовой части карты можно увидеть дополнительный выход HDMI именно для подключения устройств VR, поэтому данный ускоритель полностью готов для работы совместно с очками VR (а его производительность более чем достаточна для такой работы).





Система охлаждения

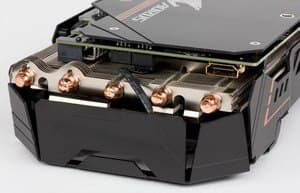

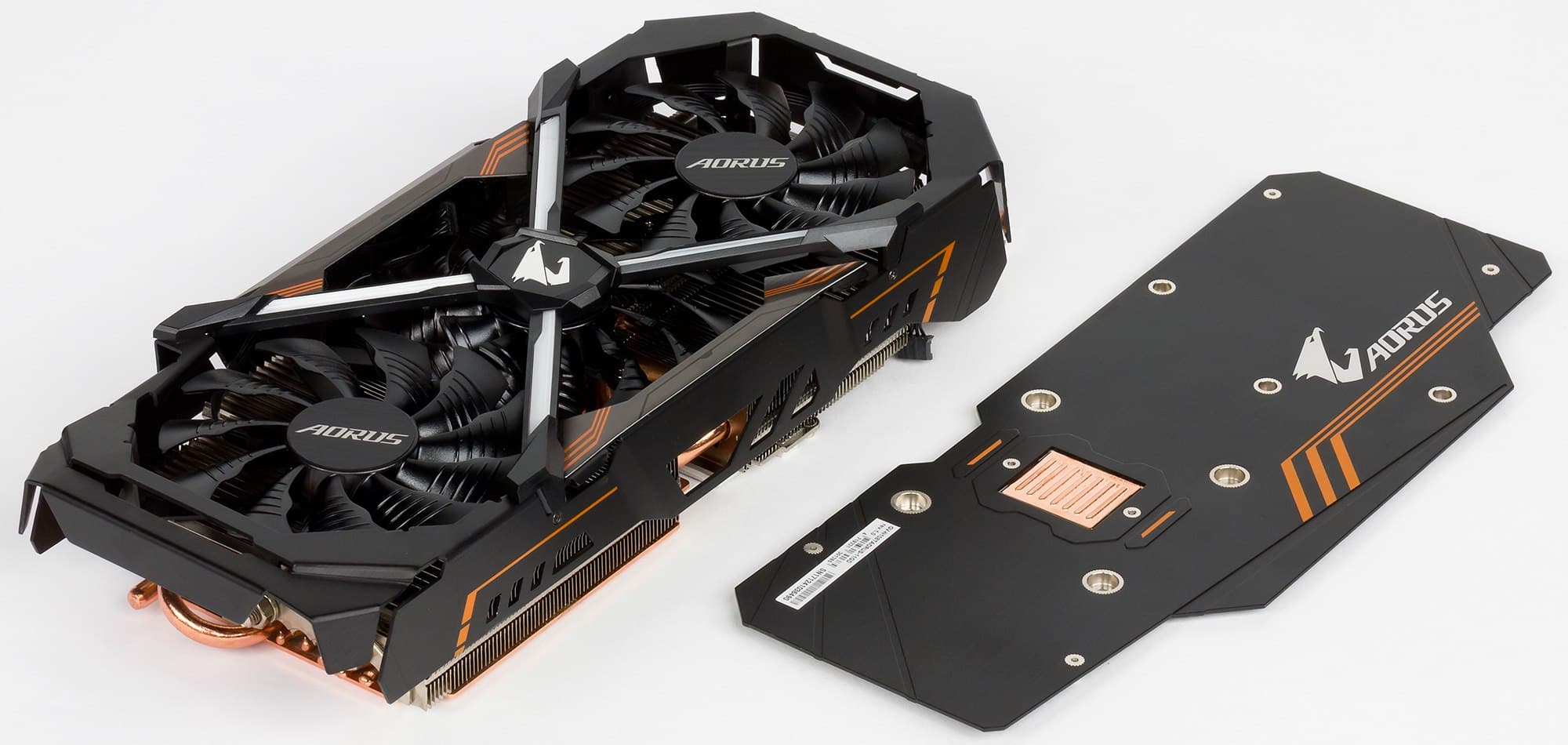

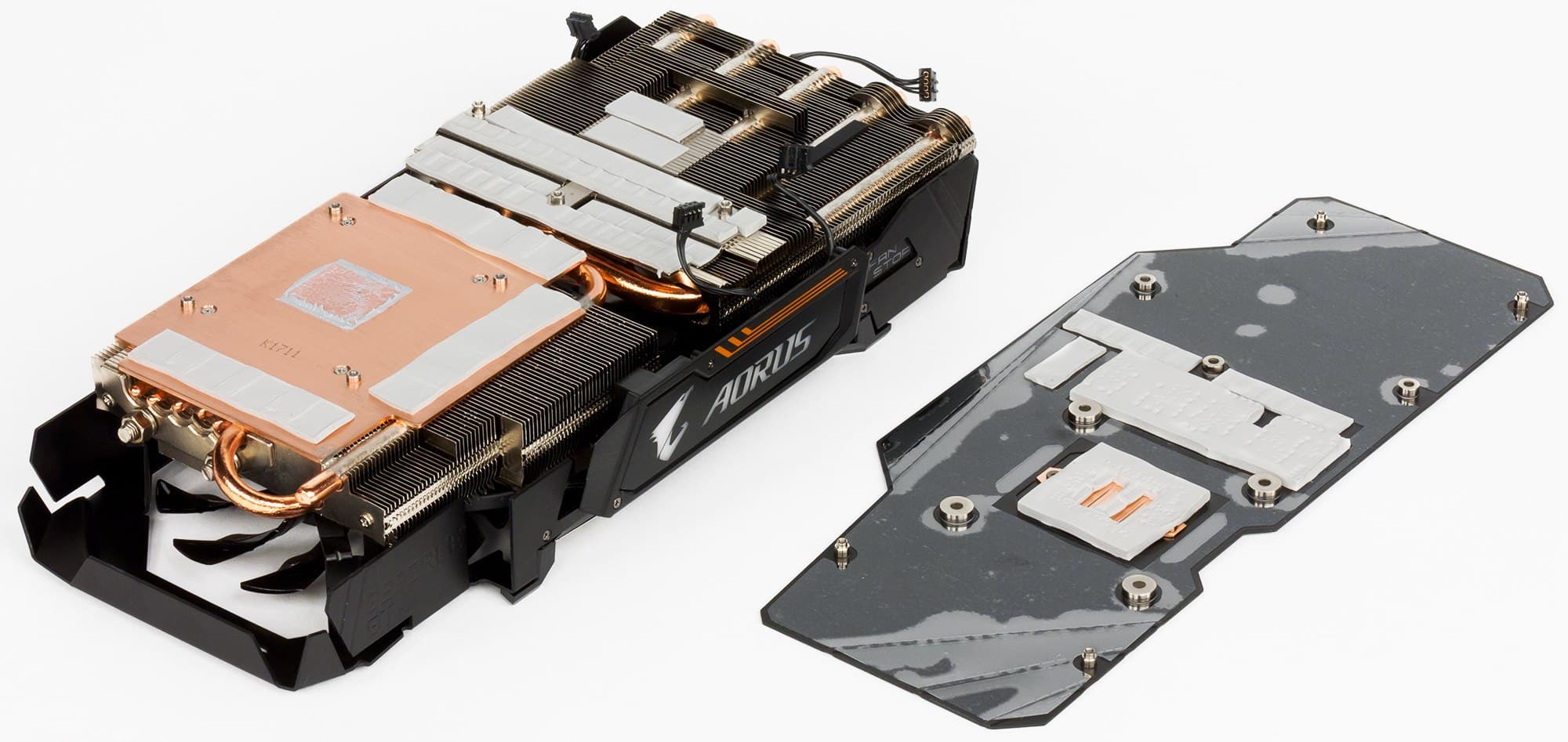

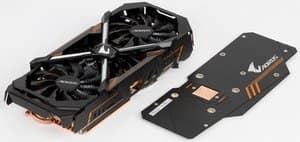

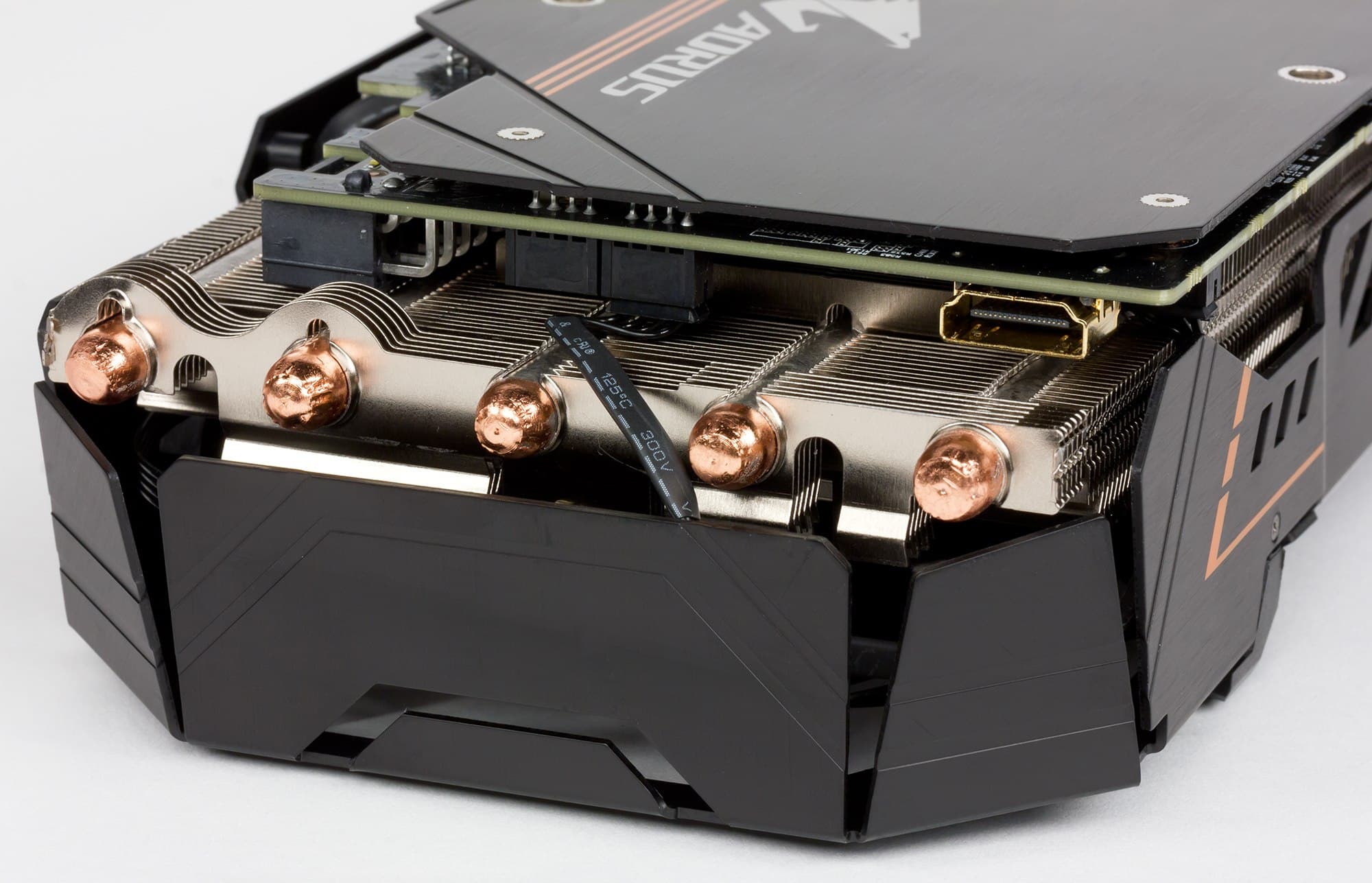

Главной частью кулера являются два массивных пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиаторов установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Главная особенность этих вентиляторов (Gigabyte называет их Stack Fan) — не только особый профиль лопаток, но и расположение в разных плоскостях, при этом средний вентилятор вращается в противоположном направлении (получается эффект «шестеренок»). По словам производителя, это позволяет резко увеличить КПД охлаждения радиаторов. Следует также напомнить, что кулеры этой серии останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти охлаждаются основной пластиной (она сделана из медного сплава) вместе с ядром, а силовые транзисторы охлаждаются отдельной пластиной, прикрученной ко второму радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы), а также служит дополнительным радиатором для PCB (напротив GPU также установлена медная пластина, прижимающаяся к PCB с оборотной стороны). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты, на оборотной стороне карты имеется подсветка логотипа серии Aorus. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 71 градуса, что является великолепным результатом для видеокарты такого уровня.

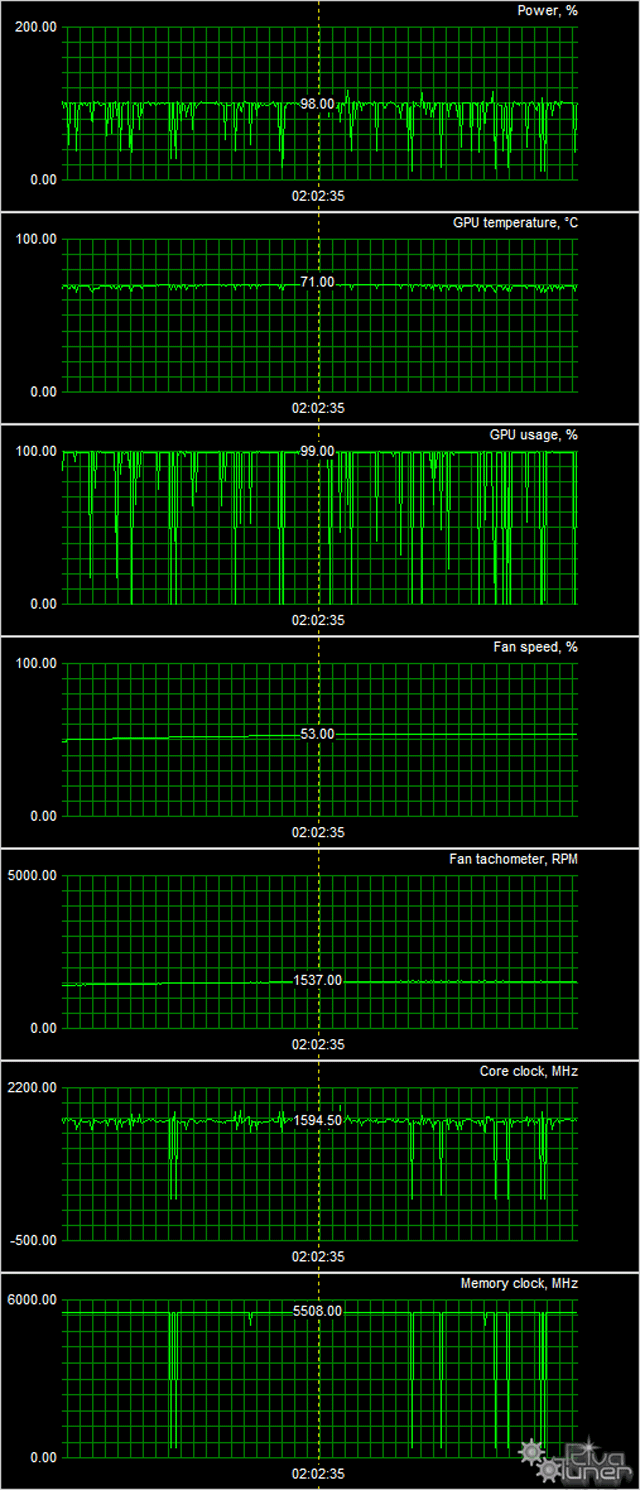

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)



Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
  • Оценка градаций уровня шума выполняется по методике, описанной здесь:
    • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
    • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
    • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
    • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 39 °C, вентиляторы не работали. Шум был равен фоновому — 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 48 °C, вентиляторы не включались, уровень шума не изменялся и составлял те же 18,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 71 °C. Вентиляторы при этом раскручивались до 1537 оборотов в минуту, шум вырастал до 29,3 дБА, так что данную СО можно считать не очень шумной (шум низкий).

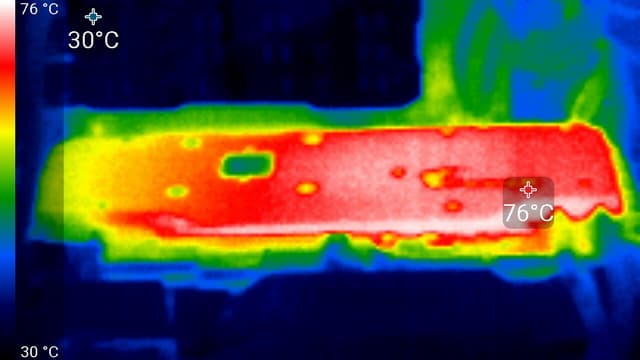

Термоснимок



Максимальный нагрев 79 °С — на печатной плате в районе выреза в пластине с обратной стороны. На фотографии зафиксировано меньшее значение, так как снято с большего расстояния.

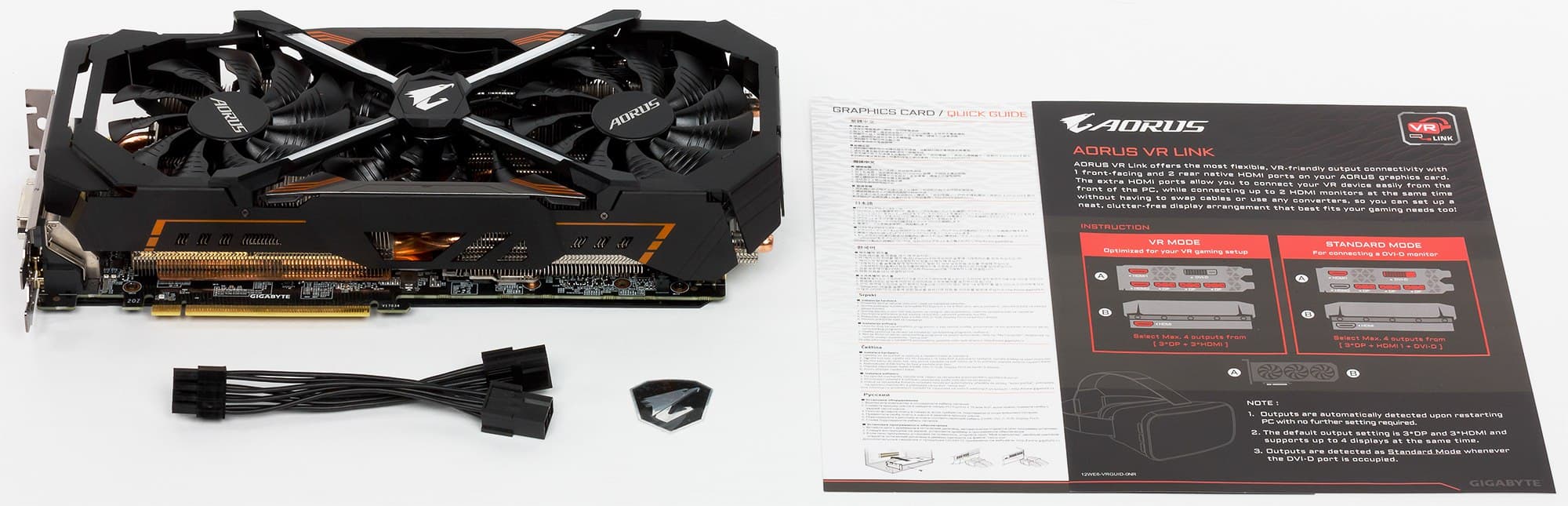

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания.



Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 17.4.4;
  • драйверы Nvidia версии 381.89;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)

  • Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)

  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft, DirectX 11)

  • The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)

  • BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)

  • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft, DirectX 11)

  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)

  • Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)

  • Hitman (2016) (IO Interactive/Square Enix, DirectX 12)

  • Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)



Результаты тестов: сравнение производительности



Выводы



Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1080 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа.середина мая 2017 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
01Aorus GeForce GTX 1080 Ti (11 ГБ), 1594—1987/110005490110249 800 
02GTX 1080 Ti 11 ГБ, 1480—1885/110005260109648 000 
03GTX 1080 8 ГБ, 1607—1885/100004290117536 500 
05GTX 980 Ti 6 ГБ, 1000—1075/7000339096935 000 
06R9 Fury X 4 ГБ, 1050/1050/1000318099432 000 

Комментарий к Рейтингам iXBT.com


Фабричный разгон поднимает производительность ускорителя Gigabyte в среднем на 4,7%, и он ожидаемо занял первое место в рейтинге. В высоких разрешениях (где нет ограничений системных ресурсов) прирост производительности почти линейный, он составил около 5,5%.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейсередина мая 2017 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
16GTX 1080 8 ГБ, 1607—1885/100001175429036 500 
20Aorus GeForce GTX 1080 Ti (11 ГБ), 1594—1987/110001102549049 800 
21GTX 1080 Ti 11 ГБ, 1480—1885/110001096526048 000 
24R9 Fury X 4 ГБ, 1050/1050/1000994318032 000 
26GTX 980 Ti 6 ГБ, 1000—1075/7000969339035 000 


Комментарий к Рейтингам полезности


Понятно, что при подходе к топовой позиции в линейке стоимость решений возрастает непропорционально, так что старшие продукты оказываются сильно дороже своих предшественников и проигрывают в рейтинге полезности. Кроме того, GeForce GTX 1080 Ti вышел не так давно, продается он не больше полутора месяцев, и еще наблюдается некий стартовый ажиотаж. Словом, победа GeForce GTX 1080 в этом рейтинге (конечно, лишь в пределах группы топовых ускорителей) не вызывает никаких вопросов. Что касается Aorus GeForce GTX 1080 Ti, то несмотря на то, что его стоимость на момент написания материала была чуть выше, чем у среднестатистического GTX 1080 Ti, его повышенная производительность перевесила, и данный ускоритель опередил GeForce GTX 1080 Ti Founder’s Edition. Таким образом, если вы нацелены на приобретение GeForce GTX 1080 Ti, покупка ускорителя Aorus будет оправданной (разумеется, для тех, кто готов потратить на видеокарту порядка 50 000 ).

Aorus GeForce GTX 1080 Ti 11G (11 ГБ) на момент написания материала является одним из лучших вариантов топового однопроцессорного ускорителя, имея производительность в среднем на 4,7% выше, чем референсный GTX 1080 Ti. У карты довольно тихая система охлаждения, есть подсветка на кулере для любителей моддинга. Этот ускоритель отлично подойдет любителям разгона, позволяя гибко и максимально эффективно регулировать частоты и напряжения. Aorus GeForce GTX 1080 Ti 11G полностью готов для работы совместно с устройствами VR. Наши исследования с разгоном показали, что вполне достижимы частоты работы ядра 1650—2100 МГц, при этом ускоритель демонстрирует прирост производительности в среднем на 10% относительно референс-карты. Впрочем, и без дополнительного разгона это самый быстрый акселератор на сегодня, и его штатной производительности более чем хватает для всех современных игр даже в разрешениях уровня 4K (хотя такие мониторы все еще мало распространены).


Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже, они постоянно меняются!).

В номинации «Оригинальный дизайн» (за май 2017 года)

награду получила карта:
  • Aorus GeForce GTX 1080 Ti 11G 11 ГБ 352-битной GDDR5X


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1080 Ti 11 ГБ — 48000 руб. (на 10.05.17)GTX 1080 8 ГБ — 36500 руб. (на 10.05.17)
GTX 1080 Ti 11 ГБ — 48000 руб. (на 10.05.17)R9 Fury X 4 ГБ — 32000 руб. (на 10.05.17)
GTX 1080 Ti 11 ГБ — 48000 руб. (на 10.05.17)GTX Titan X (Pascal) — 90000 руб. (на 10.05.17)
GTX 1080 Ti 11 ГБ — 48000 руб. (на 10.05.17)GTX 980 Ti 6 ГБ — 35000 руб. (на 10.05.17)

Aorus GeForce GTX 1080 Ti 11G (11 ГБ) — T-1721948847GTX 1080 Ti 11 ГБ — 48000 руб. (на 10.05.17)

Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
