Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1070 G1 Gaming 8 ГБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.

Устройство(а)

Gigabyte GeForce GTX 1070 G1 Gaming 8 ГБ 256-битной GDDR5 PCI-E (GV-N1070G1 GAMING-8GD)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1070 (GP104) (P/N 4 719331 322199)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1620-20201507-1797
Частота работы памяти (физическая (эффективная)), МГц2000 (8000)2000 (8000)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU15
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1920
Число блоков текстурирования (BLF/TLF/ANIS)120
Число блоков растеризации (ROP)64
Размеры, мм280×100×38270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт148151
В режиме 2D, Вт3442
В режиме «сна», Вт1521
Уровень шумаВ режиме 2D, дБА20,020,5
В режиме 2D (просмотр видео), дБА20,020,5
В режиме максимального 3D, дБА23,325,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыSLI
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов11
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

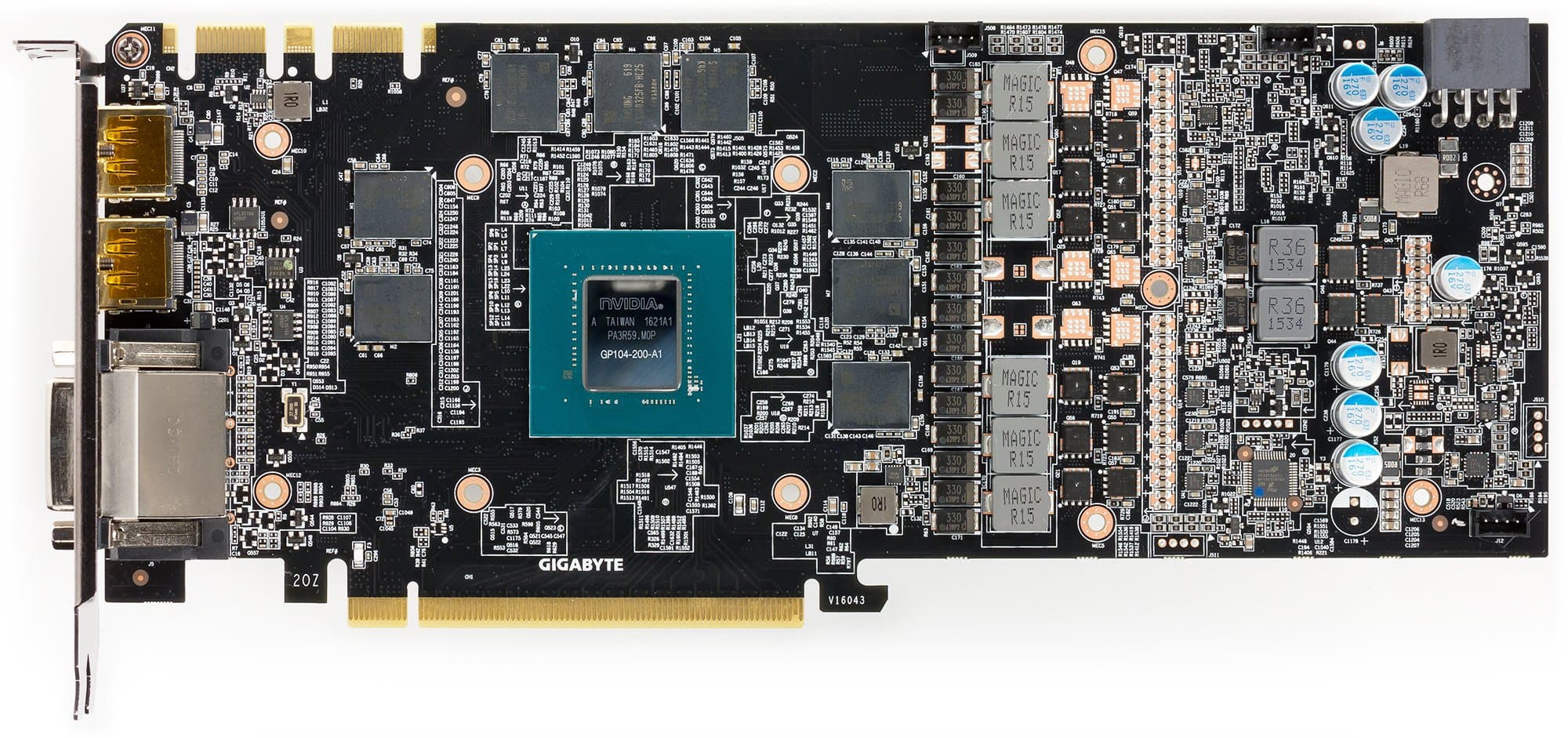

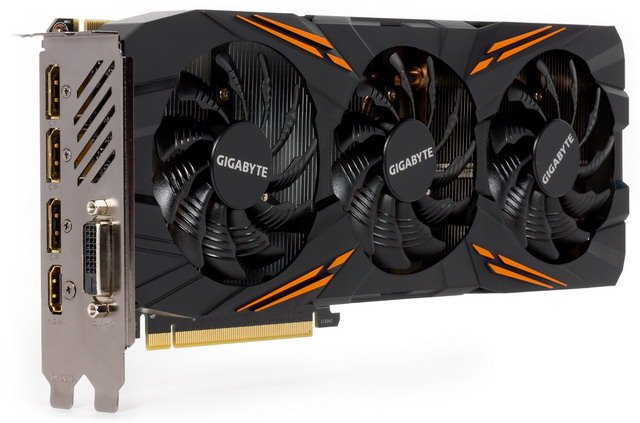

Вид спереди
Gigabyte GeForce GTX 1070 G1 Gaming 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

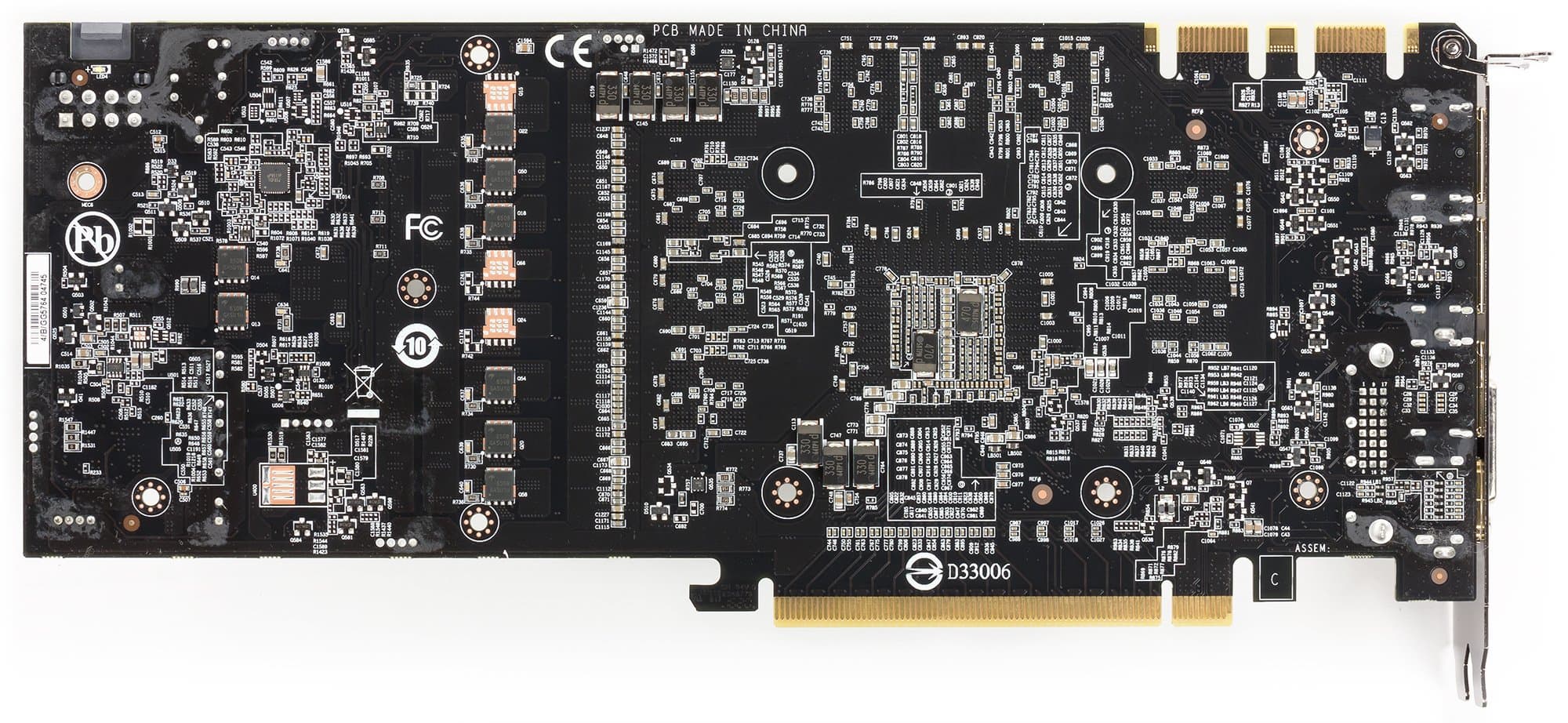

Вид сзади
Gigabyte GeForce GTX 1070 G1 Gaming 8 ГБ 256-битной GDDR5 PCI-E Reference Nvidia GeForce GTX 1070

Мы знаем, что практически все ускорители компании Gigabyte полностью спроектированы собственными инженерами (а не являются копиями референс-карт). Это относится и к данному продукту. Сходство с референс-картой есть только в расположении микросхем памяти (это логично) и в наборе видеовыходов.

Блок питания переработан: схема имеет 6 фаз (плюс 2 фазы на питание микросхем памяти) и управляется цифровым контроллером uP9511P производства uPI Semiconductor. Однако это не все. Видеокарта поддерживает большой набор функций мониторинга, за которые отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Он же регулирует мощность системы питания.

Традиционная схема выпуска PCB — Ultra Durable — подразумевает особую печатную плату с двойными медными слоями и набором высококачественных дросселей и твердотельных конденсаторов.

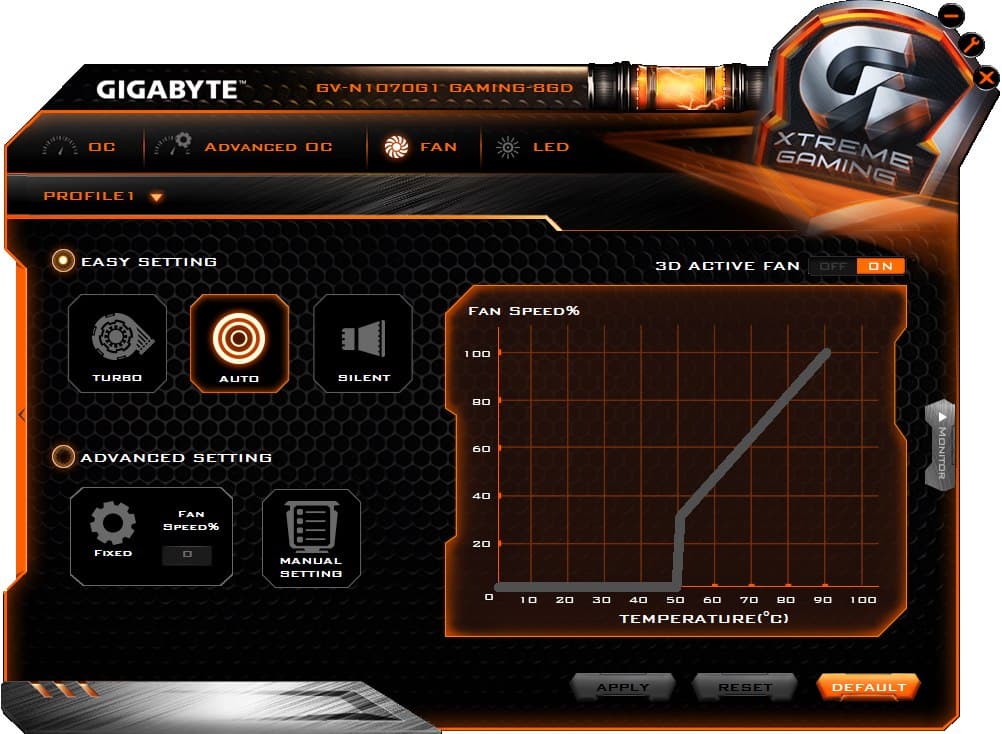

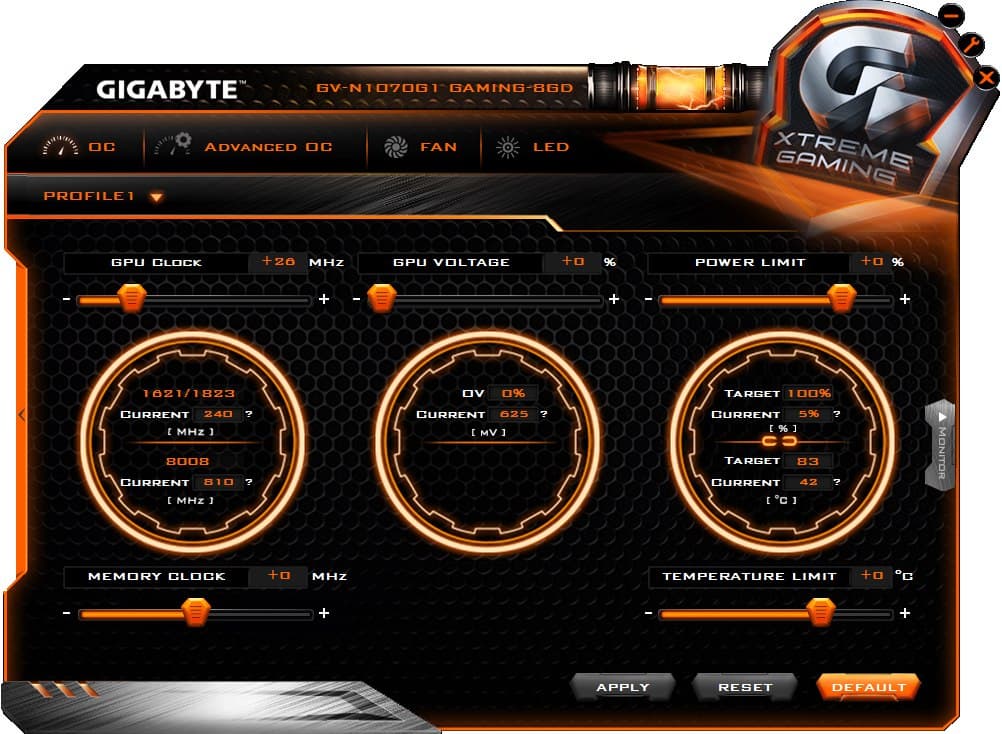

Схема питания обеспечивает очень гибкое регулирование напряжений на ядре и памяти. За это отвечает фирменная утилита Gigabyte Xtreme Engine, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя.

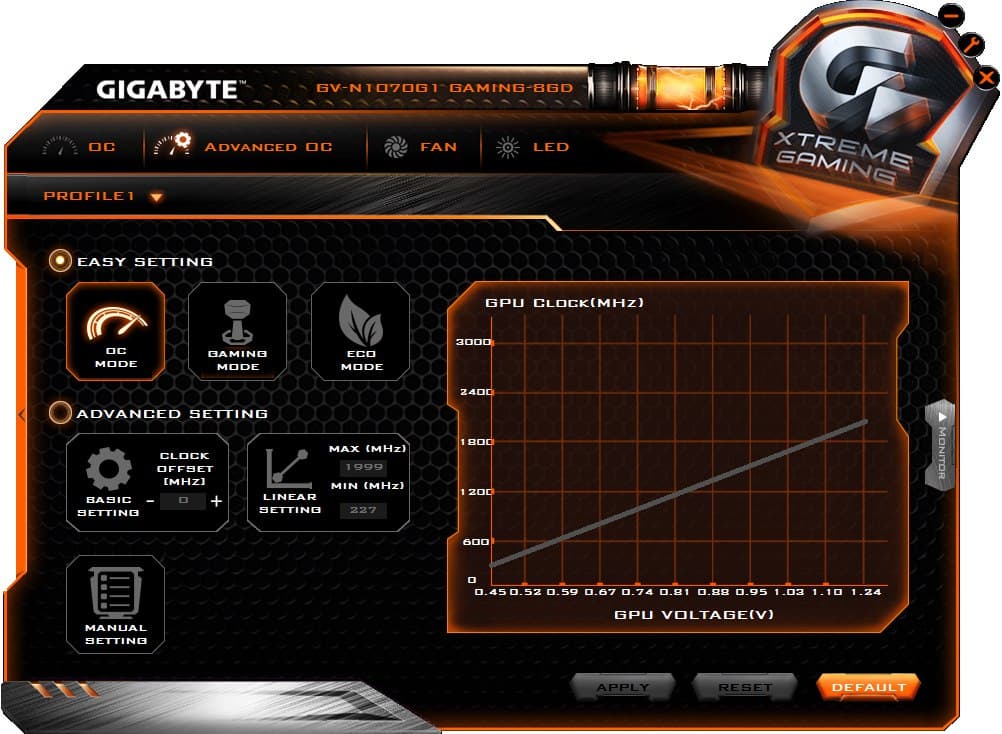

Программа позволяет выбрать один из уже предустановленных режимов работы ускорителя в 3D: OC, Gaming, Eco. Различия лишь в частотах работы. Либо можно создать свой собственный профиль режима работы, установив частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.




Стоит акцентировать внимание на прилично повышенных частотах работы ускорителя относительно стандартных параметров референс-карты (примерно на 13% выше по ядру), что может дать прирост производительности примерно от 10% до 11% в зависимости от разрешения и режима работы.

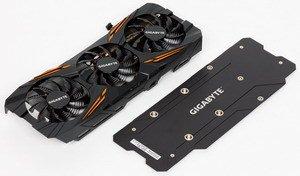

Система охлаждения

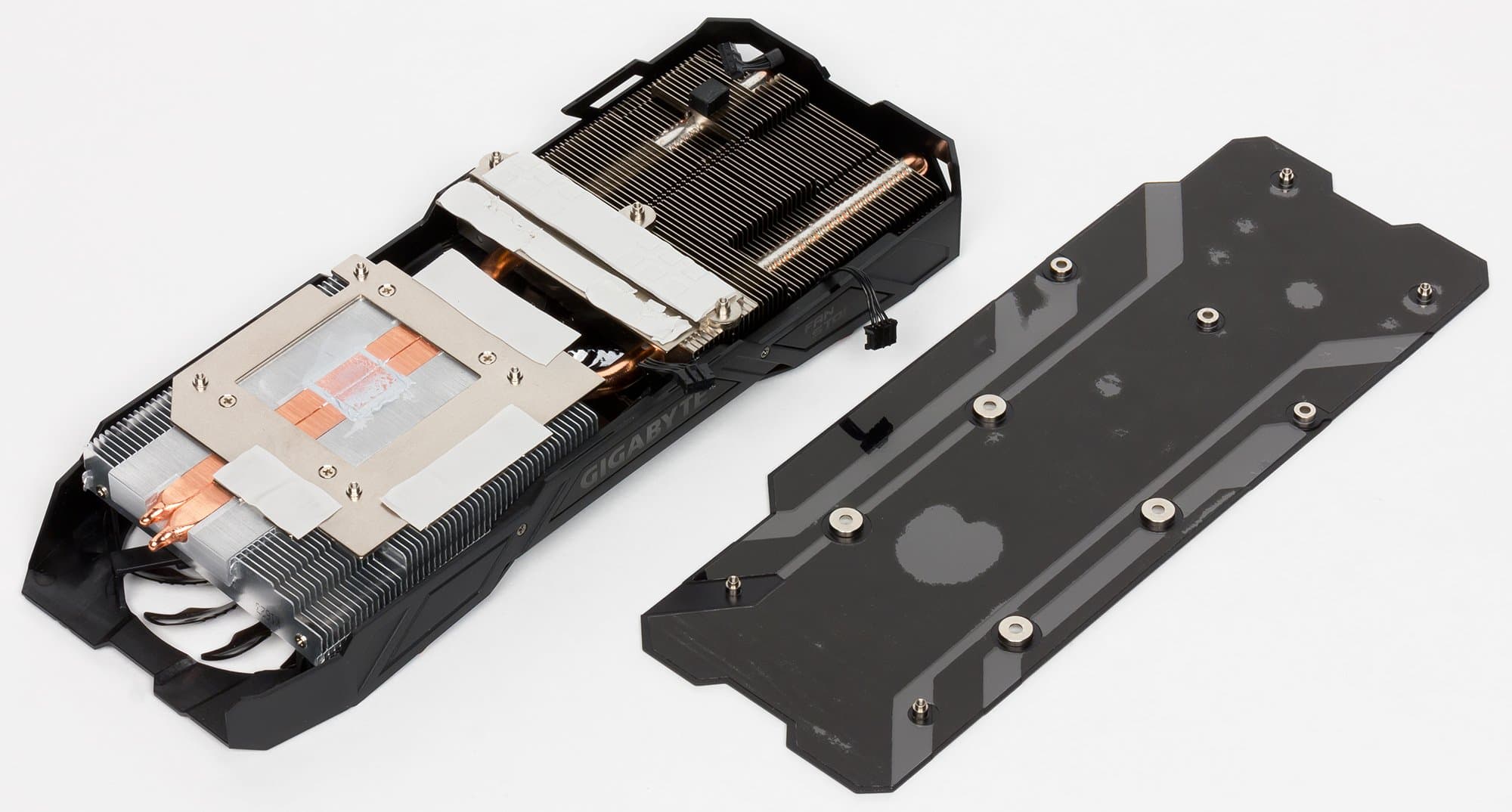

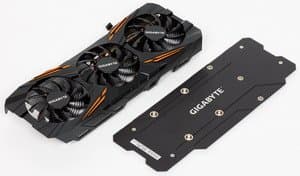

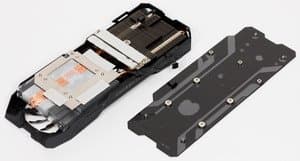

Перед нами кулер серии WindForce, которая давно уже себя зарекомендовала с самой лучшей стороны, ибо практически все кулеры WindForce очень тихие. Главной его частью являются два массивных пластинчатых никелированных радиатора, соединенных между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора.

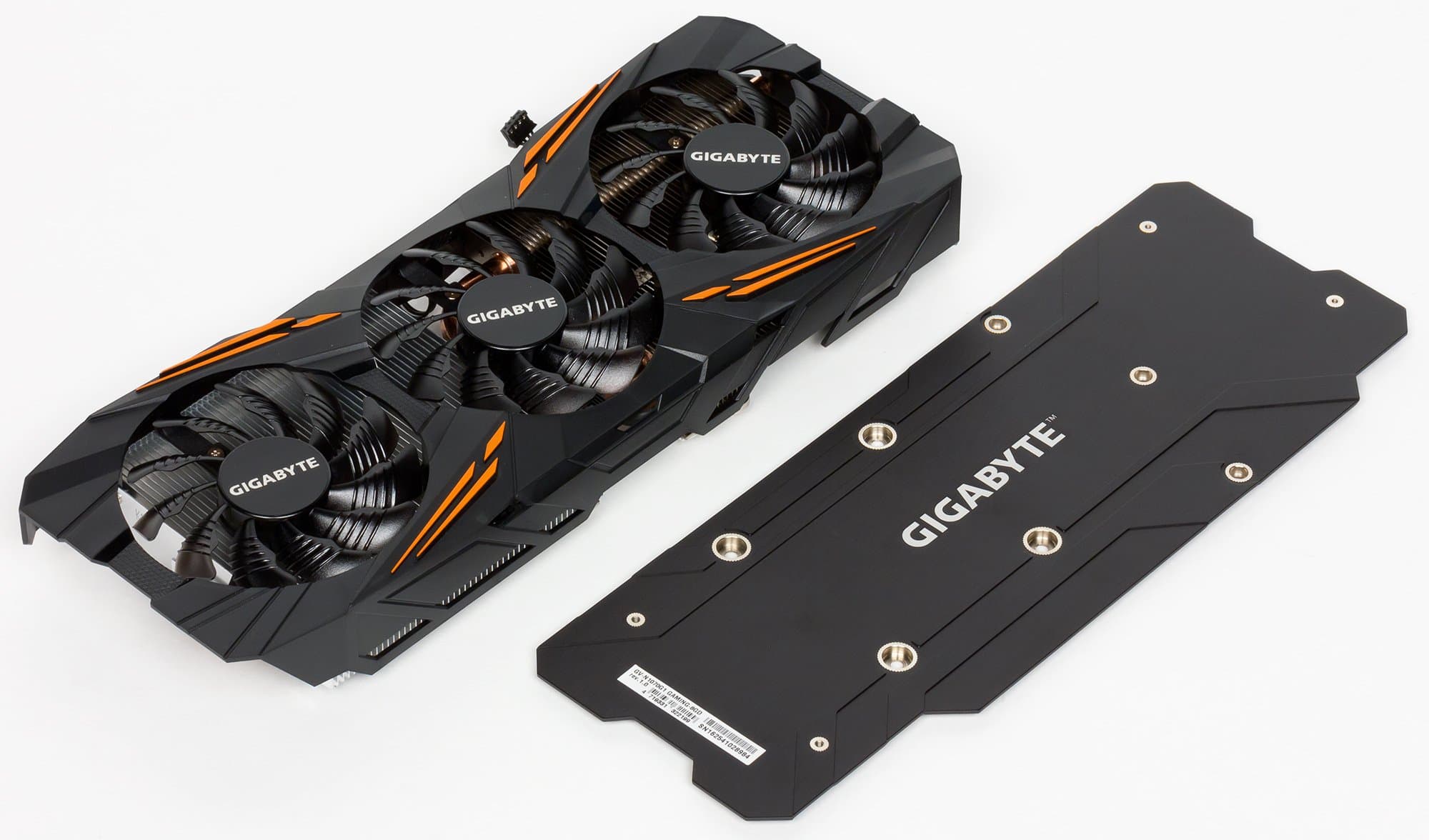

Поверх радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль (поперечное сечение), и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха в сравнении с обычными лопастями. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы.

Микросхемы памяти и силовые транзисторы охлаждаются особыми пластинами, прикрученными к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

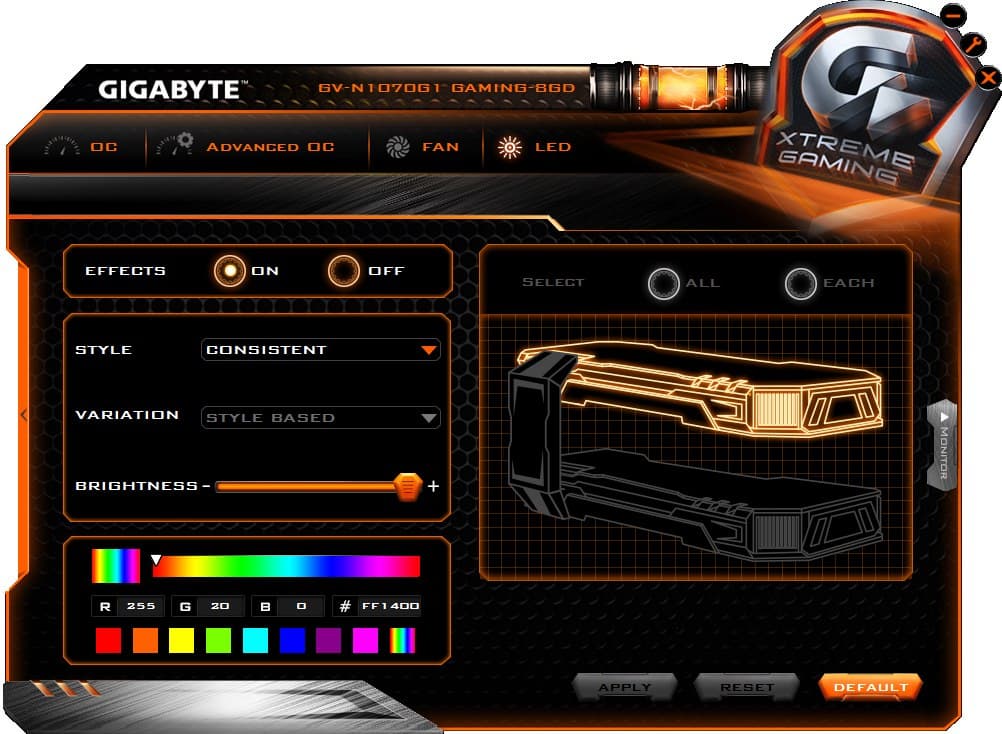

СО оснащена особой подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 59 градусов, что является великолепным результатом для видеокарты такого уровня.

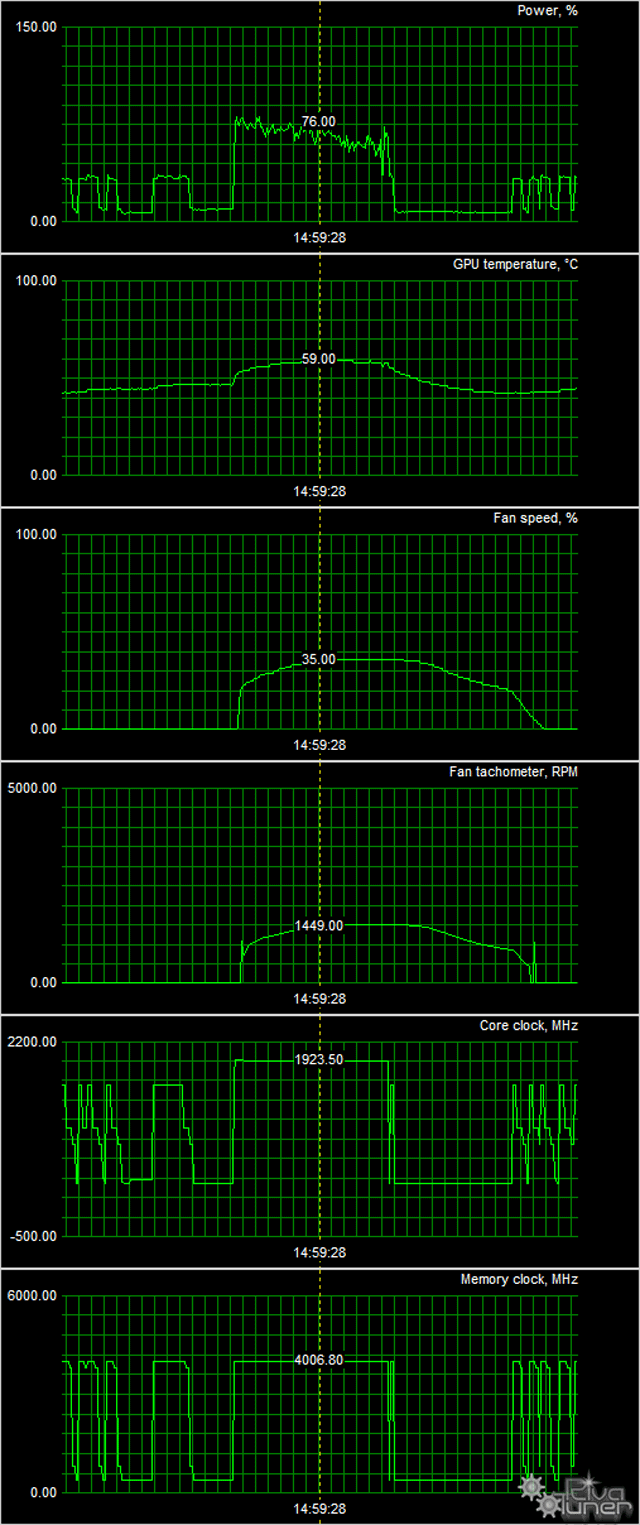

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 37 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 51 °C, после чего вентиляторы включались и работали на частоте 800 оборотов в минуту. Уровень шума не изменялся (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 59 °C. Вентиляторы при этом раскручивались до 1449 оборотов в минуту, шум вырастал лишь до 23,3 дБА, так что данную СО можно считать практически бесшумной.

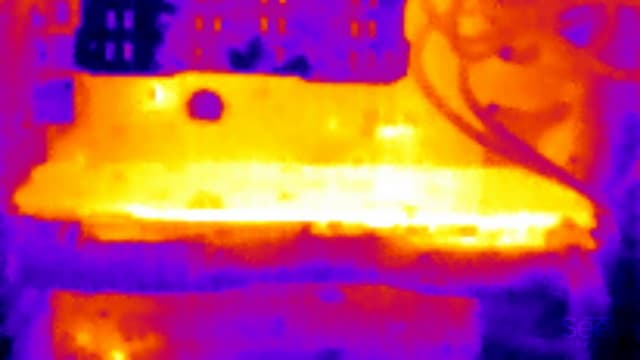

Термоснимок



На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

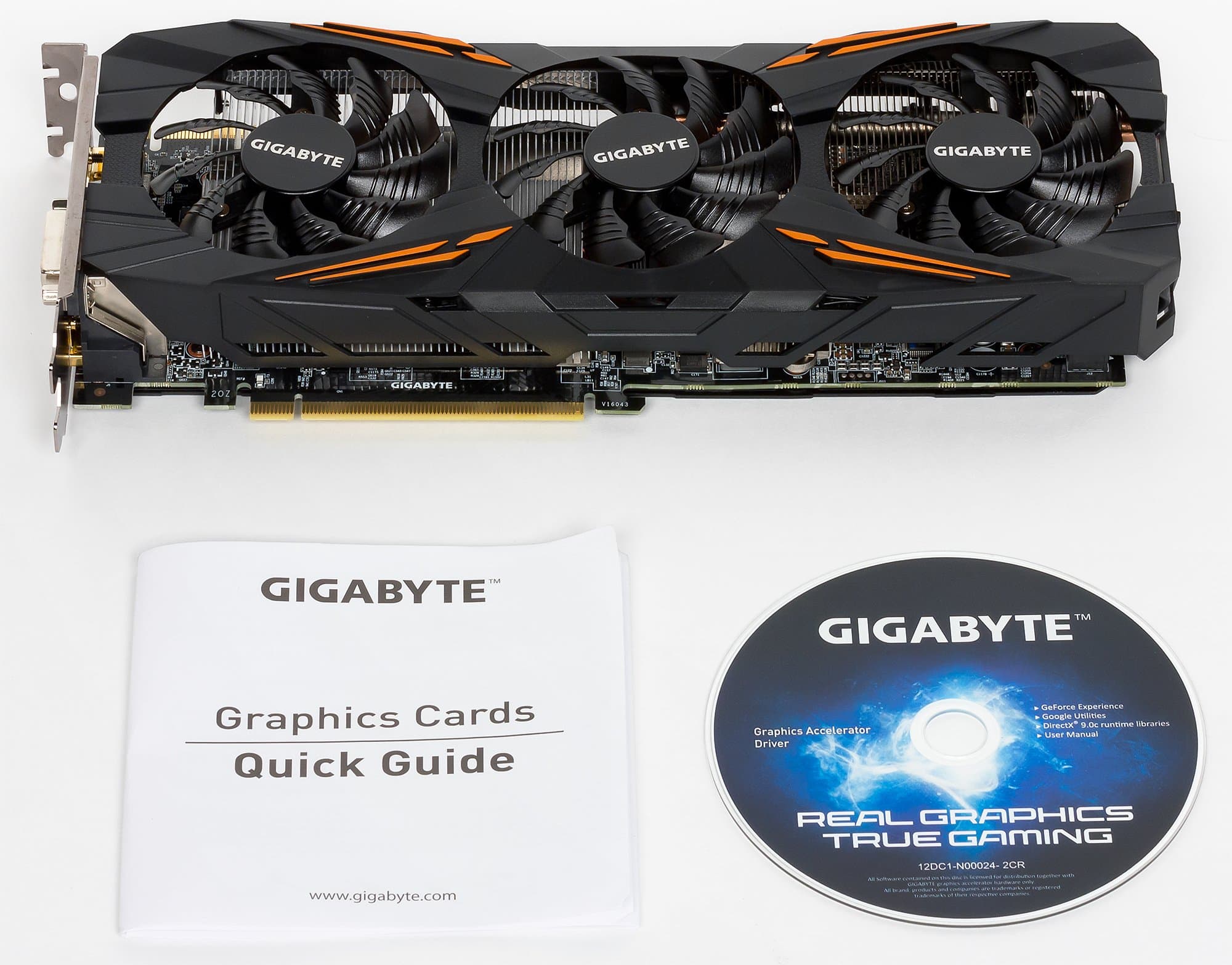

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект.

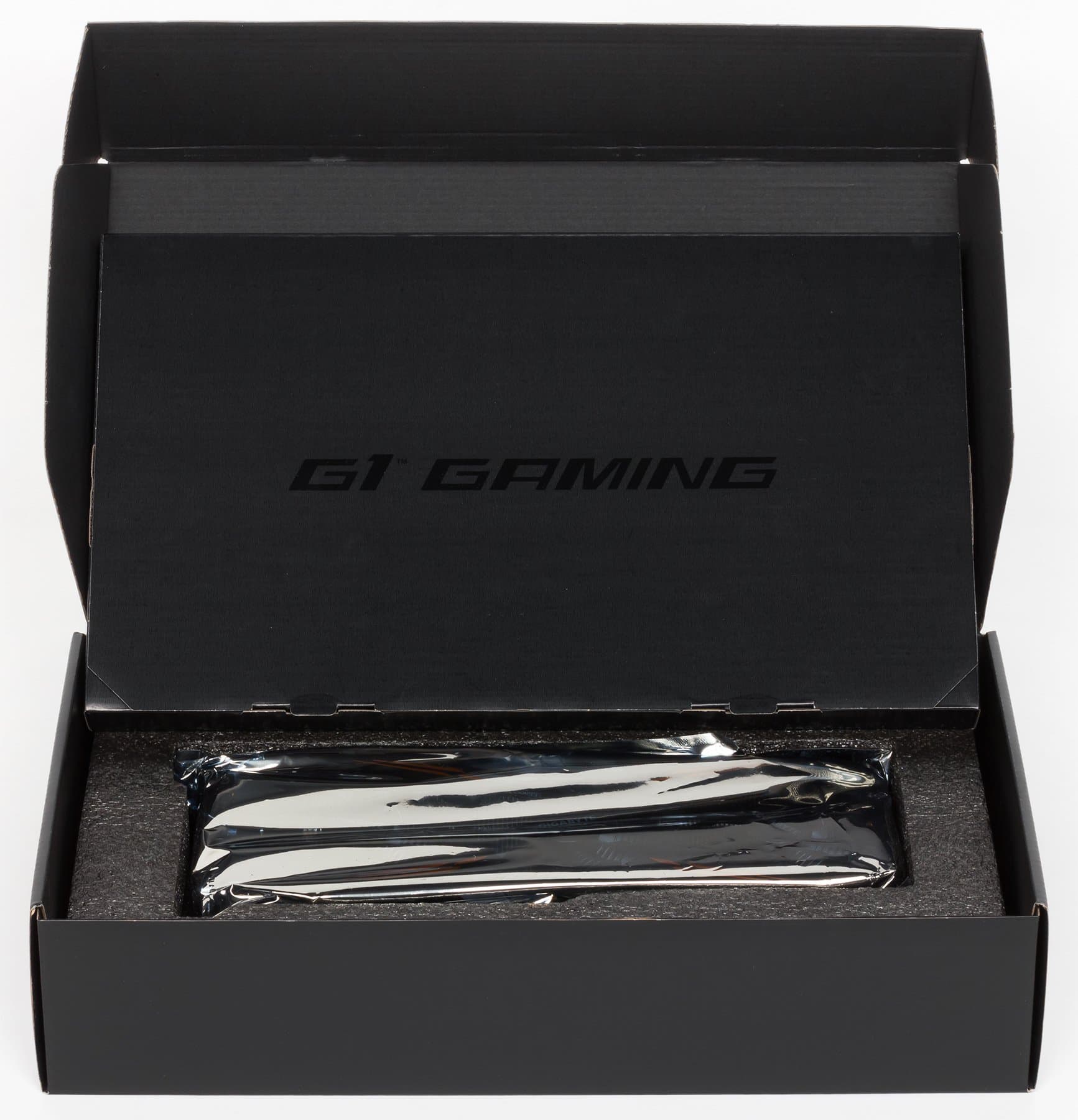

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.6.1;
  • драйверы Nvidia версии 368.39;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1070 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец июля 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
03Gigabyte GTX 1070 G1 8 ГБ, 1620—2020/80102820506557
05GTX 1070 8 ГБ, 1507—1685/80002510456550
06GTX 980 Ti 6 ГБ, 1000—1075/70002460403611
07R9 Fury X 4 ГБ, 1050/1050/10002440346706
08R9 Fury 4 ГБ, 1000/1000/10002290419546

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы карты (в режиме ОС, разумеется!) дают весьма приличные дивиденды: в среднем прирост относительно референсного GTX 1070 составил около 10%. (Почему не все 13% прироста — в соответствии с повышенной частотой ядра? Тому есть много причин: частота работы памяти практически не повышена, имеются особенности работы драйвера Nvidia, который следит за соблюдением планки энергопотребления, постоянно меняя частоты работы, и иные причины.) Мы видим, что данный ускоритель Gigabyte сильно приблизился по производительности к GTX 1080.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец июля 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
12Gigabyte GTX 1070 G1 8 ГБ, 1620—2020/80105062820557
18GTX 1070 8 ГБ, 1507—1685/80004562510550
22R9 Fury 4 ГБ, 1000/1000/10004192290546
24GTX 980 Ti 6 ГБ, 1000—1075/70004032460611
28R9 Fury X 4 ГБ, 1050/1050/10003462440706

Комментарий к Рейтингам полезности


Исходя из цен, которые мы имели на момент написания материала, продукт Gigabyte занял первое место в группе. Да и в целом GTX 1070 лидирует в данной выборке топовых ускорителей в ценовом диапазоне от 500 до 700 долларов.

Gigabyte GeForce GTX 1070 G1 Gaming (8 ГБ) — очень хороший вариант 3D-акселератора, входящего в семейство топовых ускорителей. Этот продукт демонстрирует производительность в среднем на 10% выше, чем референс-карта. Ускоритель обладает очень тихой системой охлаждения, при этом нагрев даже под сильной нагрузкой остается небольшим. Имеются бонусы в виде возможности гибкого регулирования частот и режимов работы, так что карта отлично подойдет «оверклокерам средней руки», довольствующимся повышением частот при штатной СО. По поводу дополнительного ручного разгона: мы полагаем, что такие изыскания интересны лишь очень малому проценту пользователей, так что детального изучения вопроса не проводили. Мы изучим этот вопрос при тестировании Gigabyte GTX 1070 Xtreme Gaming, потому что та видеокарта официально входит в серию для оверклокеров. Стоит заметить, что любителям моддинга данный продукт понравится гибко регулируемой подсветкой на корпусе кулера. Акселератор полностью готов для работы совместно с устройствами VR.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за август 2016 года)

награду получила карта:
  • Gigabyte GeForce GTX 1070 G1 Gaming 8 ГБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1070 — $484 (на 05.09.16) GTX 980 Ti — $569 (на 05.09.16)
GTX 1070 — $484 (на 05.09.16) GTX 980 — $446 (на 05.09.16)
GTX 1070 — $484 (на 05.09.16) R9 Fury — $423 (на 05.09.16)
Gigabyte GeForce GTX 1070 G1 Gaming — T-13932278 GTX 1070 — $484 (на 05.09.16)


Благодарим компанию Gigabyte Russia
и лично Ольгу Веко
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
