Постепенно подходит к финалу эпоха (ну, или поколение — кому как нравится) ускорителей серии Radeon HD 6xxx. Однако это не означает, что прямо с начала 2012 года появится серия 7ххх. Разумеется, выход новых продуктов будет постепенным, поэтому на прилавках магазинов мы еще долго будем видеть нынешние, «старые» ускорители.

Это один из наших последних материалов, посвященных серийно выпускаемым видеокартам, имеющим в качестве ядер процессоры класса 68xx. Возможно, будет еще 1-2 обзора, и на этом всё. Рассмотрели всё, что смогли и что прошло через наш тестлаб.

В данной статье мы изучим Radeon HD 6850, который выпущен компанией Sapphire в серии Vapor-X — из-за особой системы охлаждения. Вместе с этим предлагаем читателям и очередную загадку. Ответившие на нее первыми получат призы. Само задание загадки будет ниже.

А мы приступаем к изучению очередного серийно выпускаемого ускорителя.

Плата

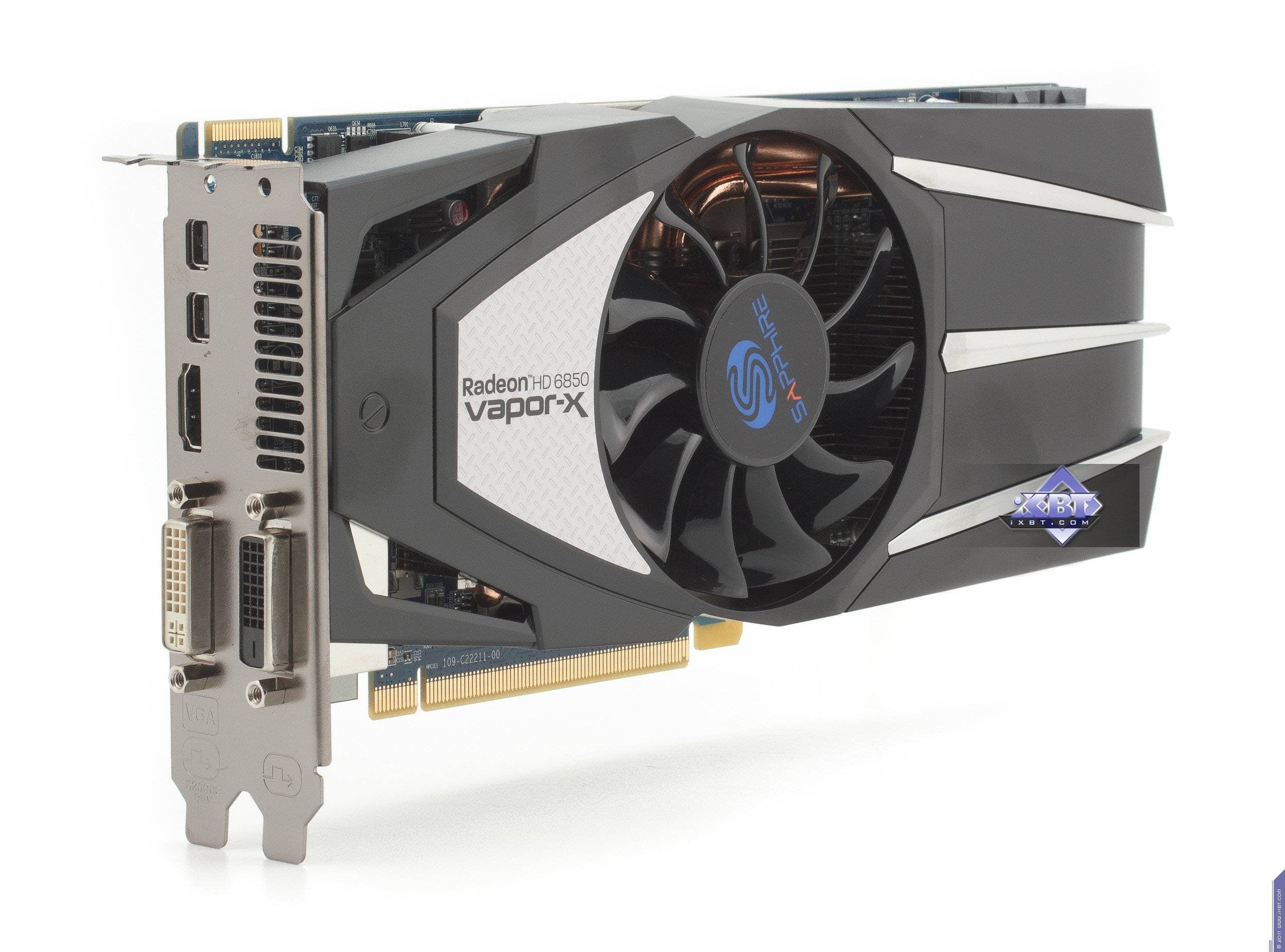

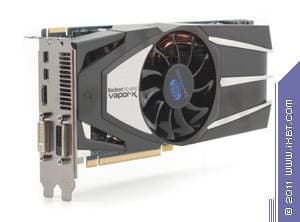

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E
  • GPU: Radeon HD 6850 (Barts)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 800 МГц (номинал — 775 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1100 (4400) МГц (номинал — 1000 (4000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 192/800 МГц (номинал — 192/775 МГц)
  • Число операций (ALU) в блоке: 5
  • Суммарное число операций (ALU): 960
  • Число блоков текстурирования: 48 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 240×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D): 155/70 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI), 2×Mini-DisplayPort, 1×HDMI
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в восьми микросхемах на лицевой сторонe PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

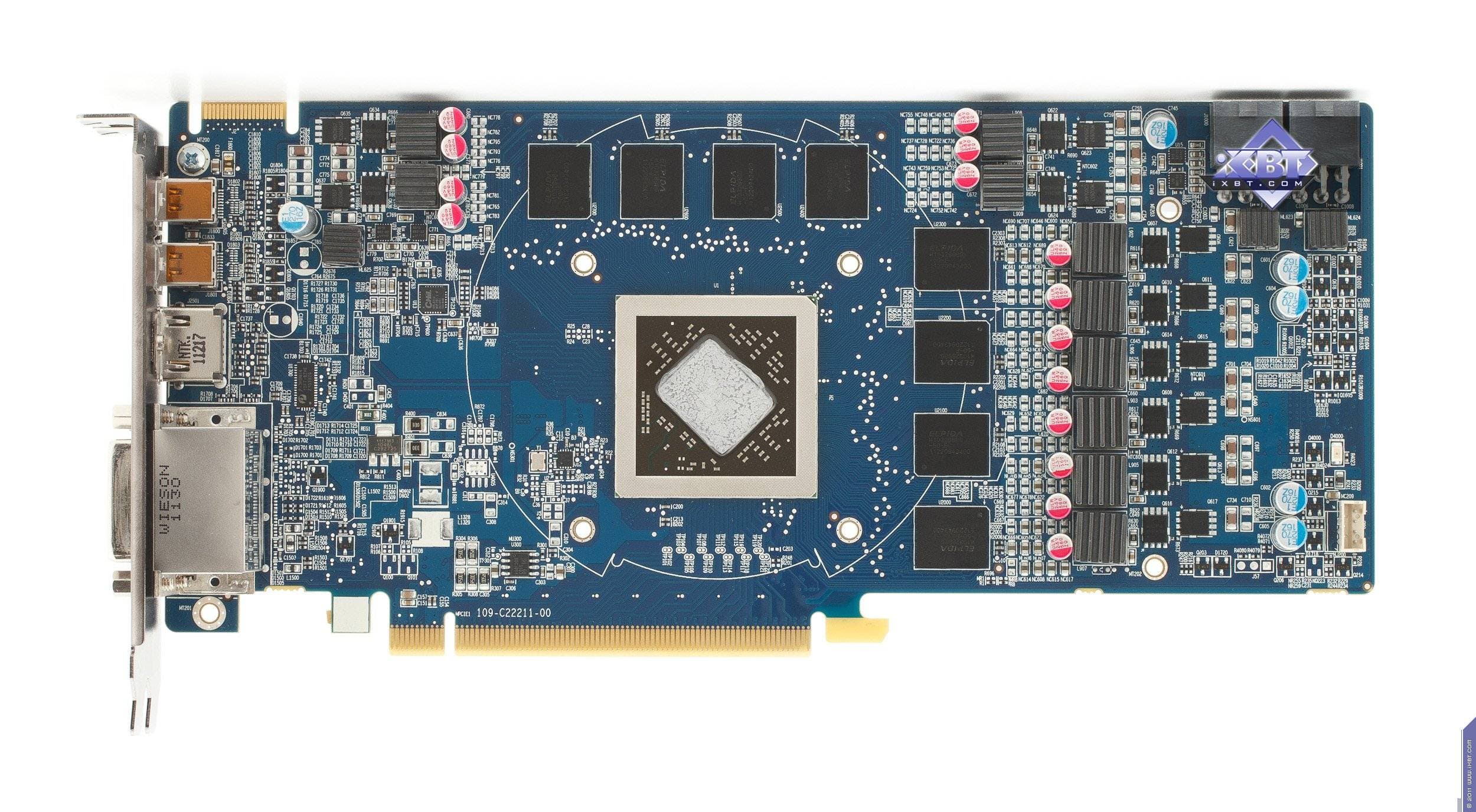

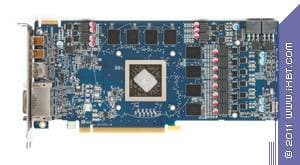

Сравнение с эталонным дизайном, вид спереди
Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6850

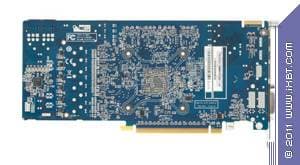

Сравнение с эталонным дизайном, вид сзади

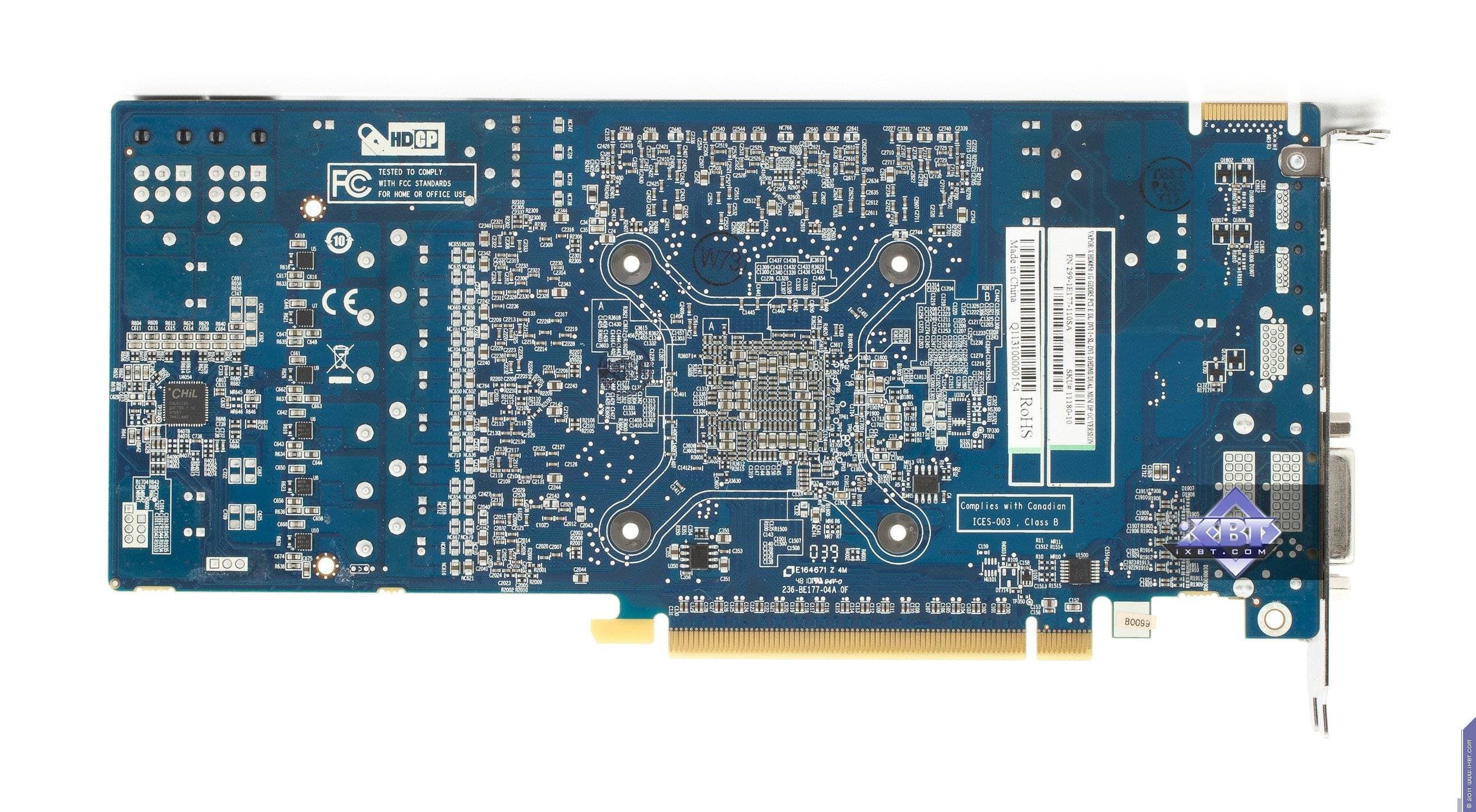

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon HD 6850

Посмотрим на саму карту. Что мы видим? — Правильно, кусок текстолита с разного калибра микросхемами. По сути именно так. Помните, как в фильме «Гараж» было: «И мы тут боремся за место, куда поставить просто груду штампованного железа!!» На что был ответ: «Между прочим, эта груда стоит 5000 рублей!» (советских, конечно). И ведь как в точку! — Наша штампованная карта с припаянными микросхемами стоит примерно столько же, но уже в современных рублях. Вопрос: зачем отдавать такие деньги за эту карту? — Ответ очевиден: чтобы ускорять трехмерную графику. Многие игры, имеющие 3D-движки, уже просто не могут работать без наличия таких ускорителей — подобных кусков текстолита с микросхемами. Поэтому изучали, изучаем и будем изучать.

Но перед тем, как рассказать об особенностях платы, мы загадаем ту самую загадку, о которой говорилось в начале материала. Посмотрите на первую картинку. Понятно, что это коллаж. Под драгоценностью лежит нечто с логотипом компании Sapphire. Это фрагмент своего рода вставки, которой была украшена одна видеокарта. Вопрос: что за видеокарта имела такую вставку? Ниже будет маленькая подсказка, а пока вернемся к теме статьи.

Уже по наличию двух разъемов питания можно догадаться, что перед нами основа для Radeon HD 6870. Да, взята PCB от HD 6870, на которую установлено ядро от HD 6850, и прошиты соответствующие частоты работы. Сразу отвечу на вопрос о возможности разблокирования: это лотерея. Примерно половина всех чипов Barts блокируется аппаратно, а половина — через BIOS. Так что любители получить что-то более мощное за меньшие деньги могут пробовать прошивать BIOS от HD 6870 в HD 6850 — но на свой страх и риск! Мы не несем ответственности за порчу ускорителей в случае неудачной прошивки.

Теперь о гнездах вывода. Напомним, что если у потребителей еще остались старые аналоговые мониторы или дешевые LCD только с подключением через d-Sub (VGA-гнездо трапецевидной формы), видеокарты к ним можно подключить через специальные адаптеры-переходники DVI-to-d-Sub. То есть такая штуковина надевается на DVI-разъем видеокарты, и к нему уже подключается монитор. Стоит заметить, что у данной карты возможность подключения d-Sub через адаптер реализована только для одного DVI-гнезда, поэтому нельзя подключить сразу два монитора с VGA-разъемами.

Еще можно отметить, что карта имеет одно гнездо HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком), а также два гнезда DisplayPort в формате Mini, поэтому требуется соответствующий переходник.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей по ускорению обработки видеопотоков Full HD и тому подобных — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь. За эти годы кое-какие изменения и новации случились, но они не настолько революционны, чтобы можно было считать вышеуказанный материал окончательно устаревшим. Вероятно, в ближайшем будущем мы обновим эту статью с учетом тех изменений, которые накопились за прошедшие годы.

Ну и в заключение есть смысл напомнить, что карта требует дополнительного питания двумя 6-контактными разъемами. Поэтому если у вас нет соответствующих БП, надо проверять комплект поставки, чтобы в них присутствовал переходник. Хотя, наверно, напоминание об этом — уже анахронизм. Уже лет пять минимум все БП комплектуются специальными 6-контактными (или 8-контактными) «хвостами».

О системе охлаждения.

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E

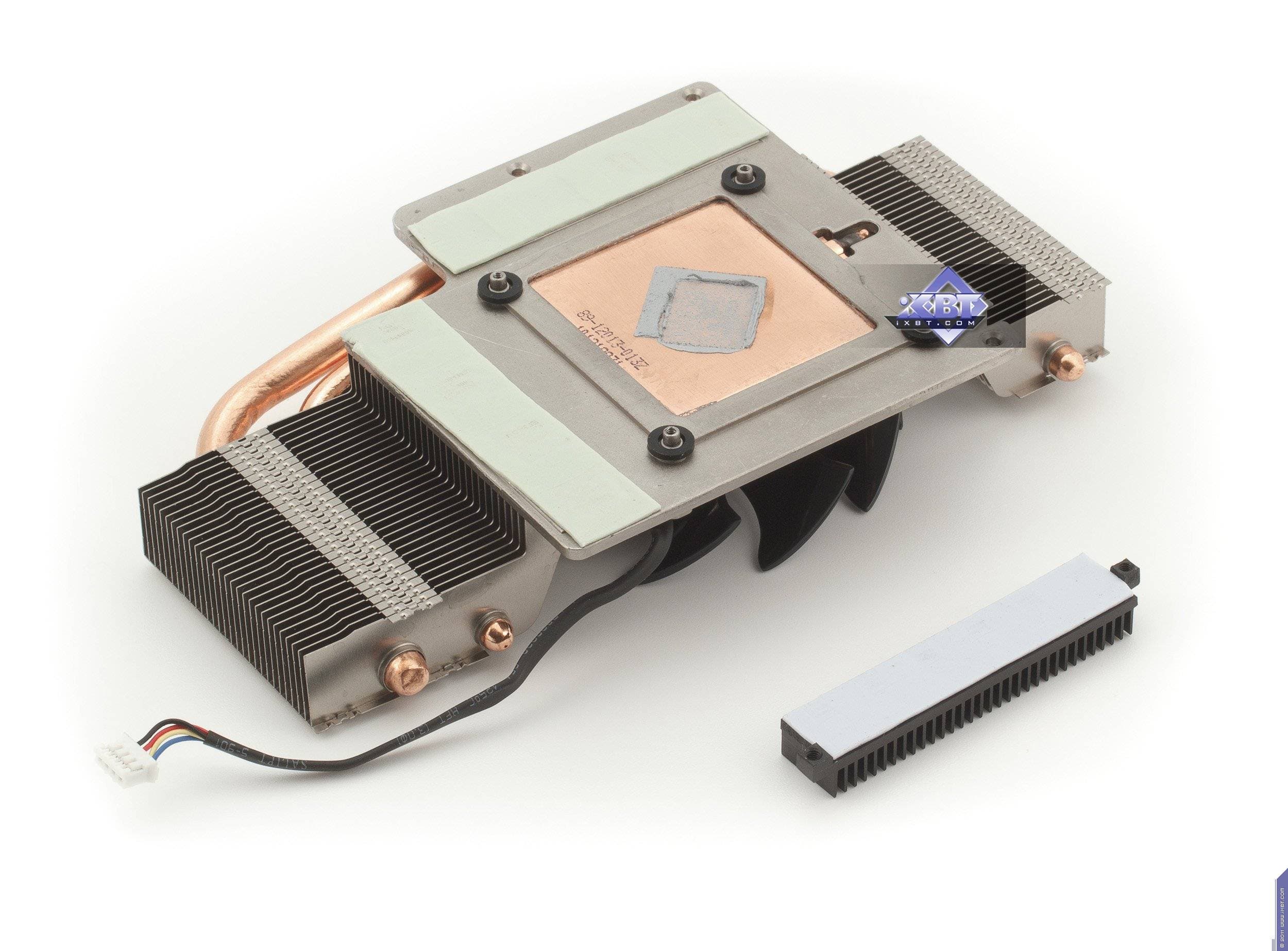

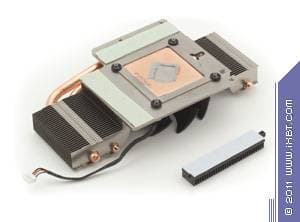

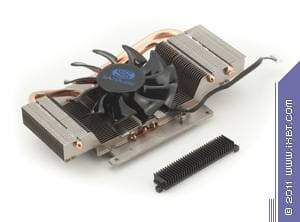

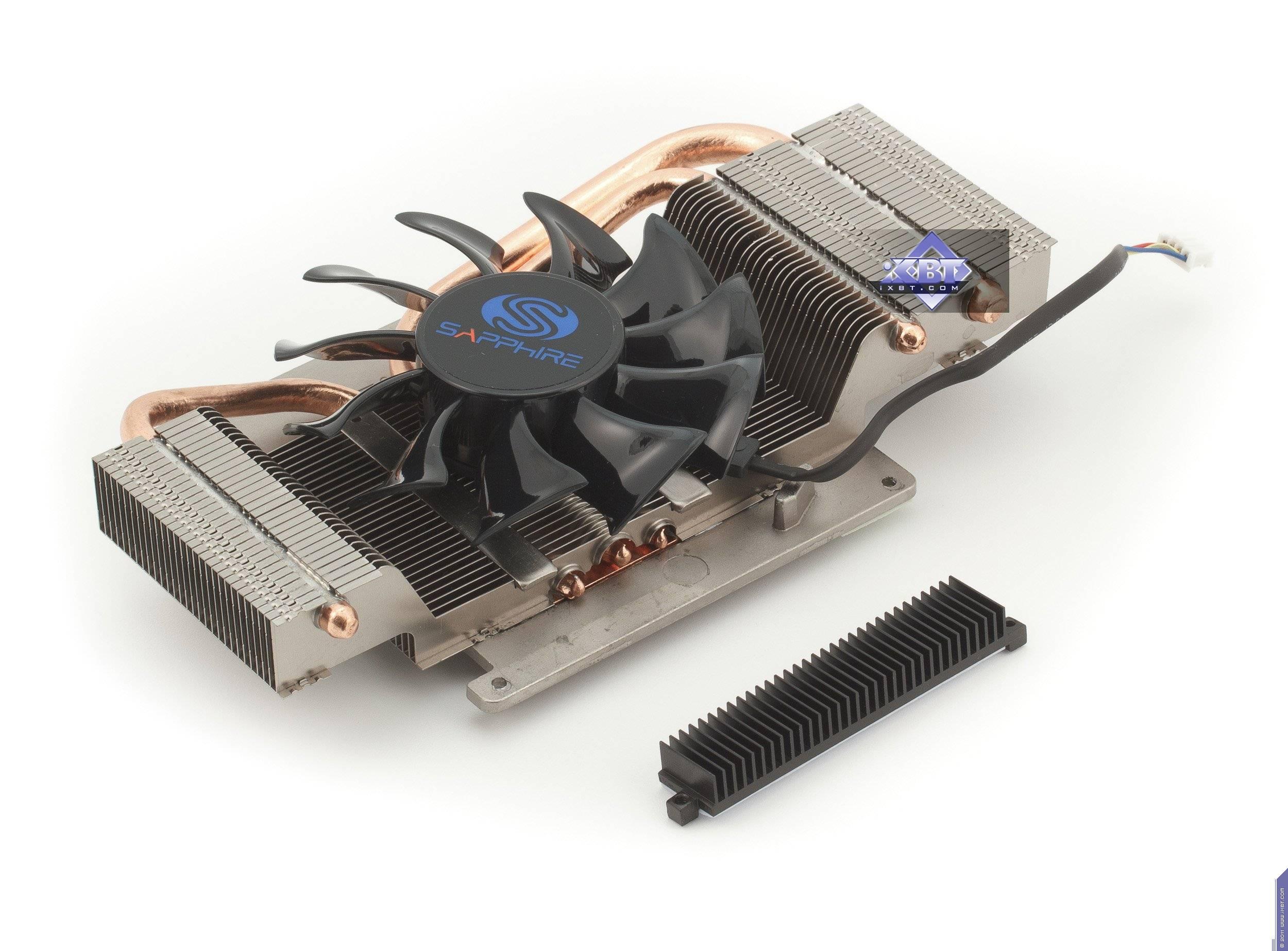

СО состоит из трех частей: большого радиатора, малого радиатора для элементов питания, а также кожуха. Большой радиатор выполнен в виде длинного прямоугольника с выемкой в центре под вентилятор, под которым в качестве подошвы используется испарительная камера. Устройство охлаждает как ядро, так и микросхемы памяти.

Мы уже не раз писали о такого рода новых СО, где в качесте основного охлаждающего элемента используются испарительные камеры. Однако здесь дополнительно применяются и тепловые трубки для усиления эффекта.

Испарительная камера позволяет более эффективно передавать тепло от подошвы к ребрам радиатора; внутри нее находится специально легкокипящая жидкость. Установленный в центре вентилятор имеет массивные габариты и малую частоту вращения, поэтому СО очень хороша с точки зрения бесшумности работы.

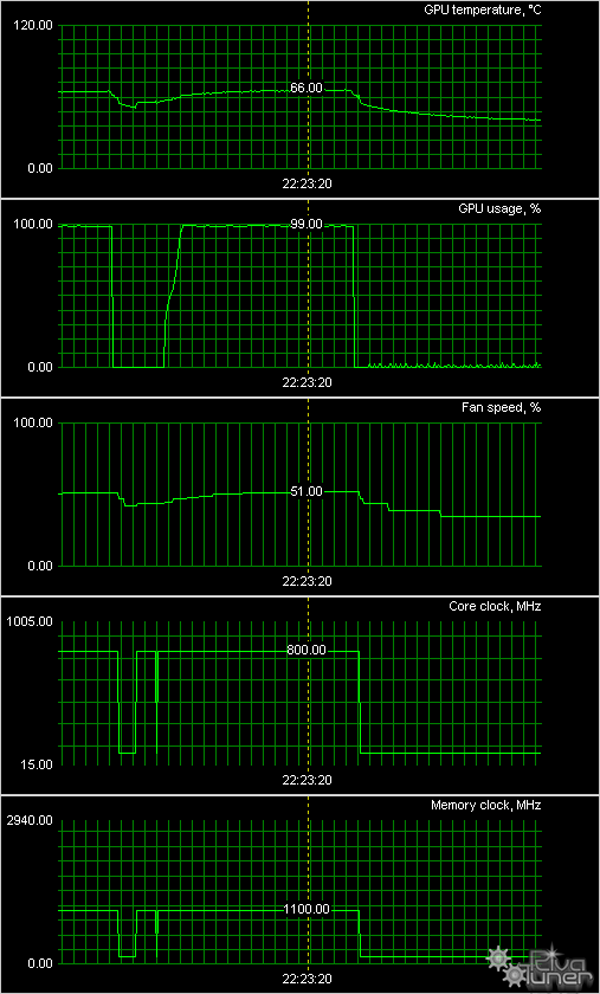

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E

Максимальная температура ядра — 66 градусов после непрерывной 6-часовой работы под нагрузкой. Это просто отличный результат!

Теперь о комплектации.

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами, а также адаптер Mini-DP-to-DP.

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E

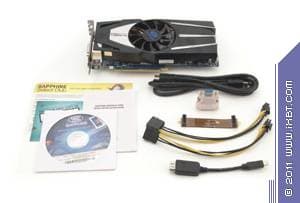

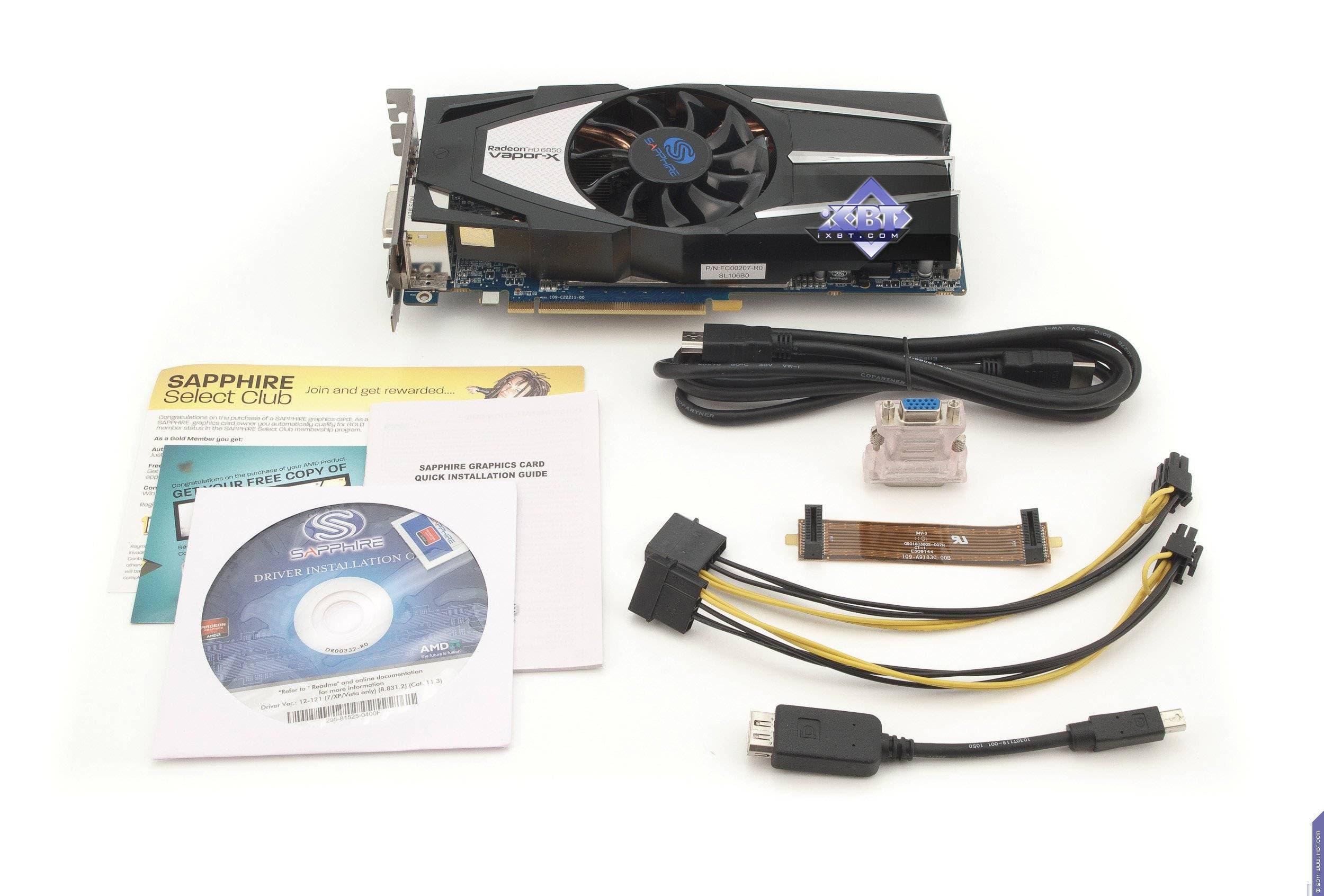

Перед нами базовый комплект плюс разветвители для питания и адаптер DVI-to-VGA. А также есть мост CrossFire и кабель HDMI в качестве бонуса.

Упаковка.

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E

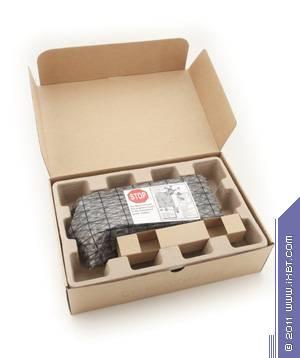

Упаковка представляет собой глянцевый супер, внутри которого коробка из простого картона. Дизайн теперь лишен каких-либо изображений героев и незамысловат. Все надписи крупные и полностью характеризуют то, что находится внутри.

Сама видеокарта лежит в отсеке из папье-маше, при этом дополнительно завернута в мягкий пакет, так что при перевозке карта будет в полной безопасности и сохранности.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы ATI версии Catalyst 11.9; Nvidia версии 285.62.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Полагаем, что всякие гуру и просто знатоки в этой области смогут сделать выводы самостоятельно (да они практически и не читают текст: наверняка пропустят и сегодняшнюю загадку :-). Они лишь смотрят диаграммы и изредка выводы. Поэтому все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд в своем компьютере или просто собрать новый.

Кстати, об обещанной подсказке: та самая вставка, чей фрагмент показан на первом снимке, находится на кулере видеокарты, которую надо определить и моментально отписать мне на мейл. Кто первый — того и тапки. :-)

Возвращаясь к теме, надо отметить, что мы всегда советуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются — особенно тем, кто вообще не понимает, что такое ядро, почему в нем какие-то процессоры, что такое потоки и пр. Следует брать на заметку частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты (кому лень — могут сразу перейти к выводам). Несмотря на то, что карта заявлена как разогнанная, подъем частоты ядра на 25 МГц — это просто курам на смех, так что ощутимого прироста скорости не случилось, и нет смысла засорять диаграммы результатами именно этой карты: смотрите на Radeon HD 6850 и полу́чите полное представление о том, что может конкретный ускоритель, который мы сегодня изучаем.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Не так давно мы ввели Рейтинг ускорителей iXBT.com, который нам демонстрирует функциональность видеокарт относительно друг друга. Он нормирован по самому слабому из участвующих ускорителей — Geforce GT 430 (то есть скорость/функции GT 430 приняты за 100%). Давайте посмотрим, какую картину мы имеем, если взять выборку только по картам среднего ценового уровня.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
14 HD 6850 1024 МБ, 775/775/4000 350 199 176
15 GTX 460 1024 МБ 675/1350/3600 340 192 177
16 HD 6790 1024 МБ, 840/840/4200 300 196 153

Как мы видим, если выбрать только ускорители в рамках цен 170—175 долларов, то HD 6850 успешно обходит своего конкурента в лице Geforce GTX 460.

А вот если мы теперь глянем на полезность тех же карт (просто поделим предыдущие рейтинги на цены соответствующих ускорителей), то получим вот что.

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 HD 6770 1024 МБ, 850/850/4800 220 280 127
02 HD 6850 1024 МБ, 775/775/4000 199 350 176
03 HD 6790 1024 МБ, 840/840/4200 196 300 153
05 GTX 460 1024 МБ 675/1350/3600 192 340 177

И получаем, что в целом HD 6850 занимает второе место по полезности, уступив лишь HD 6770. Картина ясна: Radeon HD 6850 на сегодня — очень удачный продукт по соотношению цена-возможности.

Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E — сочетает в себе все достоинства базового ускорителя, а также шикарную тихую и очень эффективную систему охлаждения и отличный комплект поставки. В общем, по сути, минусов у карты нет вообще.

Окончательное решение, как обычно, принимать нашим читателям. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

Итак, напоминаю, что я жду первых ответов на загадку: вставка (ее фрагмент) от какой видеокарты изображена на первом снимке в этой статье? Эта вставка расположена на кулере. Присылайте ответы на мейл, указанный ниже под подписью автора. Только первые 4-5 правильно угадавших получат призы.

КОНКУРС ЗАВЕРШЕН! Победители определены: Лихолетов Алексей, Тарасевич Антон, Сулаев Федор, Оксененко Михаил.

Присылать ответы больше не надо. Правильный ответ: такие вставки в кулере имели карты семейства Ultimate Edition (безвентиляторные системы охлаждения): Radeon 9700 Pro, 9600 XT, 9600 Pro и 9800 Pro. Тогда они все назывались Sapphire Atlantis

По результатам исследования мы награждаем в номинации «Оригинальный дизайн» (за ноябрь 2011 года) карту:

  • Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E

И в номинации «Отличная поставка» (за ноябрь 2011-го) мы награждаем тот же продукт:

  • Sapphire Radeon HD 6850 Vapor-X Overclock Edition 1024 МБ 256-битной GDDR5 PCI-E
