Сетевой накопитель Synology DS408


Рассмотренная этим летом топовая четырехдисковая домашняя модель CubeStation CS407 получила дальнейшее развитие в виде DiskStation DS408. Теперь она использует новую платформу, знакомую нам по недавно опубликованной статье о DS508. Ее основным отличием является существенно возросшая производительность, позволяющая получить от сетевого накопителя скорости, сравнимые с выделенным сервером на базе стандартной архитектуры.

Комплект поставки аналогичен предшественнику — накопитель, внешний блок питания (12 В 8,33 А), патч-корд, комплект кабелей (данные и питание), комплект крепежа, пара пластиковых стяжек, скоба для крепления кабеля питания, краткая листовка по установке на нескольких языках (включая русский), компакт диск с программами, прошивкой и полными описаниям (также присутствуют локализованные версии). Программное обеспечение состоит из DSAssistant для инсталляции накопителя, DownloadRedirector для работы с сервисом автономной загрузки файлов и Data Replicatior 3 для резервного копирования. Первые две присутствуют также в версиях для Mac OS X.

Все это упаковано в крепкую картонную коробку, покрытую спецификациями и многочисленными логотипами. К сожалению, все это — уже только на английском языке, впрочем, у нас был «иностранный» вариант поставки, так что это простительно.

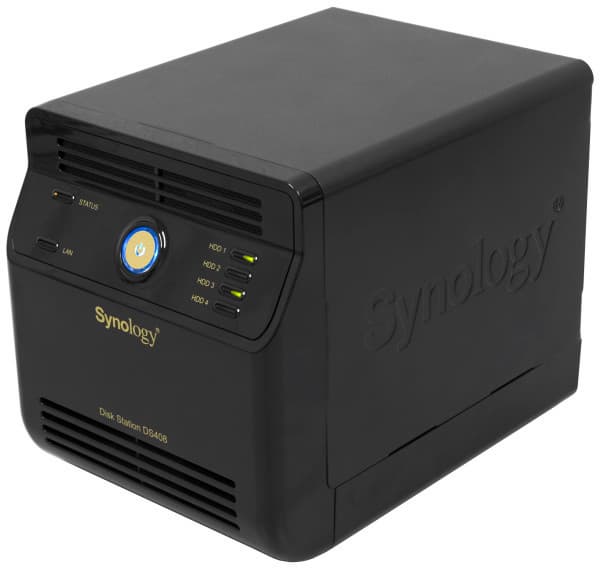

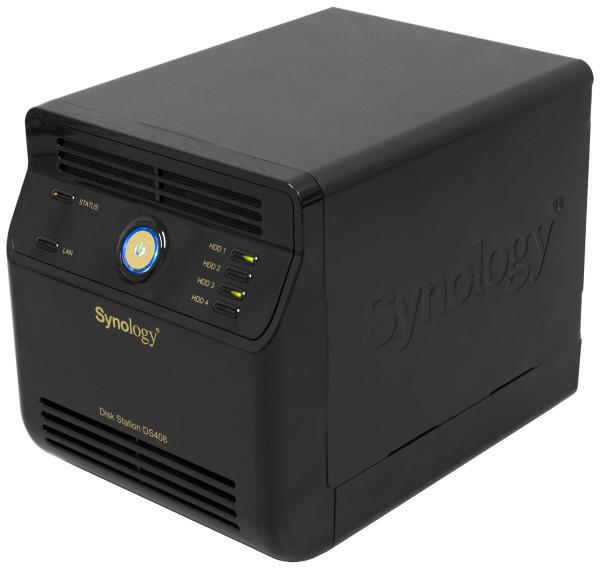

Внешние отличия от CS407 чисто косметические — изменен цвет надписей с серебристого на золотой. Конечно, на черном фоне это смотрится неплохо, но, на наш взгляд, несколько «попсово». Остальное осталось без изменений — корпус имеет размеры 23×17×18 см, лицевая сторона и «дно» — пластиковые, задняя панель и кожух — из металла. Все имеет черный цвет. Индикаторов семь — статус, сетевая активность, активность дисков (по одному светодиоду на каждый) и яркий голубой питания внутри соответствующей кнопки. Также на лицевой стороне находятся решетки для забора воздуха системы вентиляции. Состоит она из одного кулера, установленного в центре задней панели. Использована модель SUNON KDE1208PTV3, достаточно тихая, учитывая автоматическую регулировку скорости вращения. Способствует оптимизации теплового режима и внешний блок питания. Диски по время тестов нагревались до 40-45 градусов, что более чем хорошо и для длительной работы. Также сзади можно найти вход блока питания, сетевой порт, два порта USB и кнопку сброса настроек.

Сборка и настройка

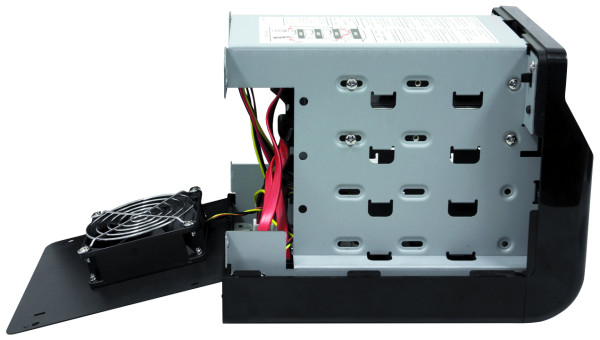

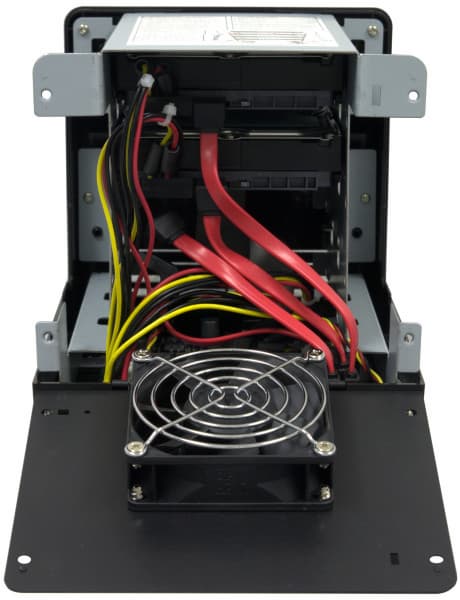

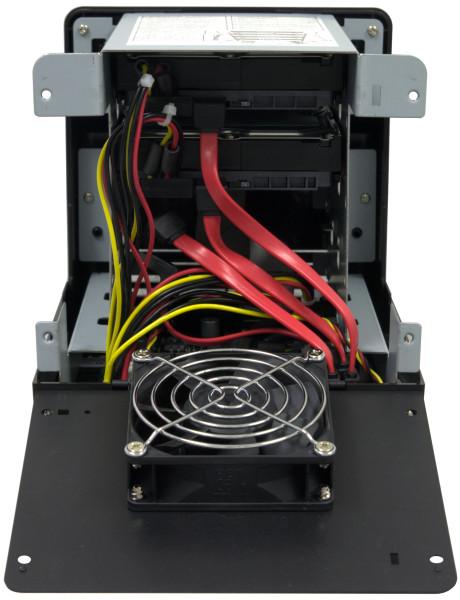

Для сборки системы необходимо открыть крышку и установить от одного до четырех жестких дисков. Некоторые сложности могут вызвать многочисленные кабели — не понятно, почему производитель не реализовал в новой модели подключение без кабелей с использованием дочерней платы с установленными совмещенными разъемами SATA и питания. Впрочем, процесс сборки не частый, так что потеря нескольких минут не очень существенна.

На дне корпуса находится основная плата накопителя. Она аналогична по конфигурации (за исключением некоторых отсутствующих элементов) установленной в DS508: центральный процессор Freescale MPC8543 на базе архитектуры Power с частотой 800 МГц, SODIMM модуль оперативной памяти DDR2-667 объемом 512 МБ, флеш 4 МБ от Spansion, контроллер SATA Marvell 88SX7042, гигабитный сетевой контроллер в центральном процессоре с внешним чипом Marvell 88E1118, USB реализовано на NEC D720101GJ.

Технические характеристики Synology DS408
Жесткие диски 4×SATA 3,5″, объем каждого – до 1 ТБ
Поддерживаемые конфигурации RAID0, RAID1, RAID5, RAID6, отдельные диски
Сетевой интерфейс Gigabit Ethernet
Поддержка протоколов CIFS, AFP, FTP, HTTP, SSL, ADS, NFS, telnet, SSH
Сетевые ограничения
  • пользователей: до 2048
  • групп: до 256
  • общих папок: до 200
  • одновременных подключений: до 256
Возможности расширения 2×USB 2.0 для внешних накопителей Ext3/FAT32/NTFS (только чтение), принтера и UPS
Аппаратная конфигурация Процессор Freescale MPC8543 (архитектура Power), частота 800 МГц, оперативная память 512 МБ, флеш-память 4 МБ
Система охлаждения Один 80 мм вентилятор
Дополнительные функции
  • доступ к файлам по FTP/HTTP (с шифрованием)
  • iTunes сервер
  • DLNA/UPnP AV сервер
  • фото-видео альбомы с блогами
  • Web-серверы (с PHP и MySQL)
  • автономная загрузка файлов по FTP/HTTP/BT/eMule/NZB
  • резервное копирование
  • аудио-станция
  • система видеонаблюдения для IP-камер
Питание Внешний БП 12 В, потребление от 13,4 (сон) до 50 (работа) Вт
Размеры и вес 23×17×18 см, около 2,2 кг

Поскольку прошивка версии 637 уже была описана нами в статье по CS407 (а 640-я от нее отличается незначительно), то опишем здесь вышедшую совсем недавно версию 722, кратко упомянутую в прошлой нашей статье.

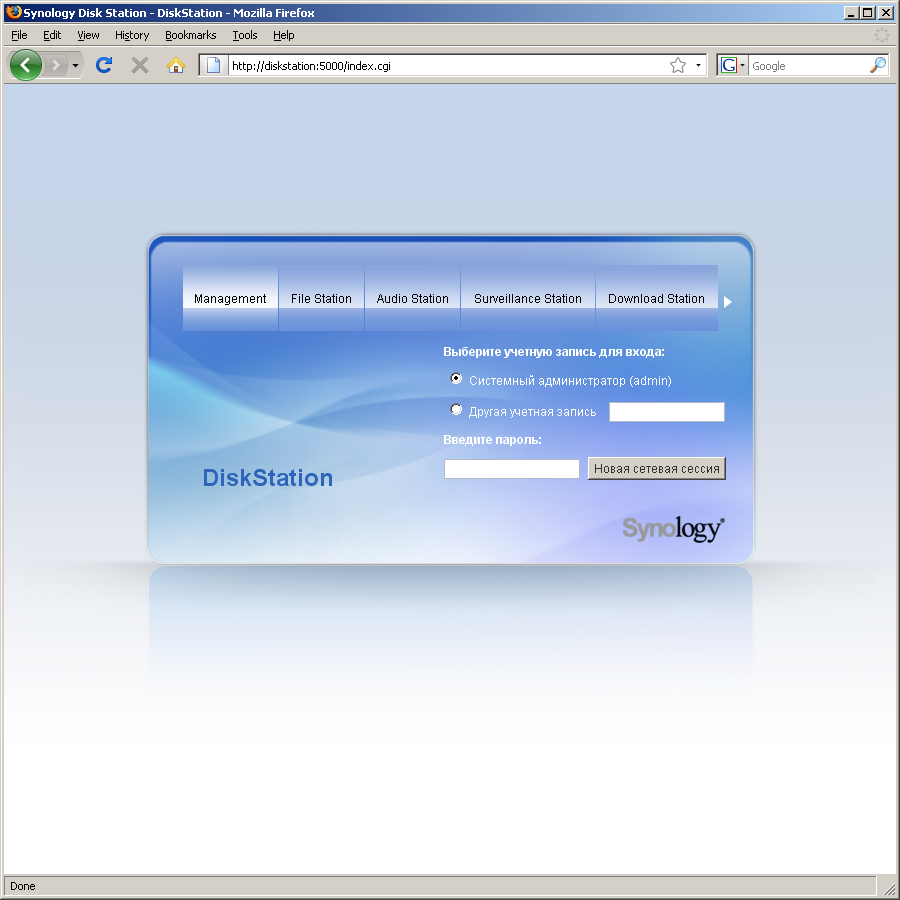

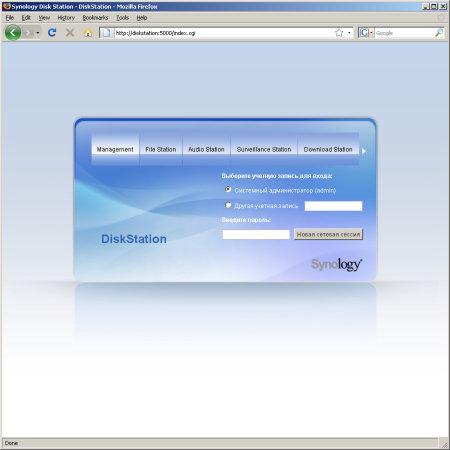

В окне для входа в Web-интерфейс можно сразу выбрать одну из требуемых функций — управление, файловый менеджер, аудиостанция, видеонаблюдение, менеджер загрузок, веб-сайты, фотокаталог. Конечно, упомянутые функции должны быть предварительно активированы. Предусмотрен шифрованный доступ (https) ко всем страницам. Причем можно даже обязать пользователя использовать именно его. В новой версии прошивки можно использовать не только самоподписанные сертификаты, но и выданные центрами сертификации. Если у вас в браузере выбран русский язык по-умолчанию, то и интерфейс будет на нем. При необходимости, можно поменять язык в настройках.

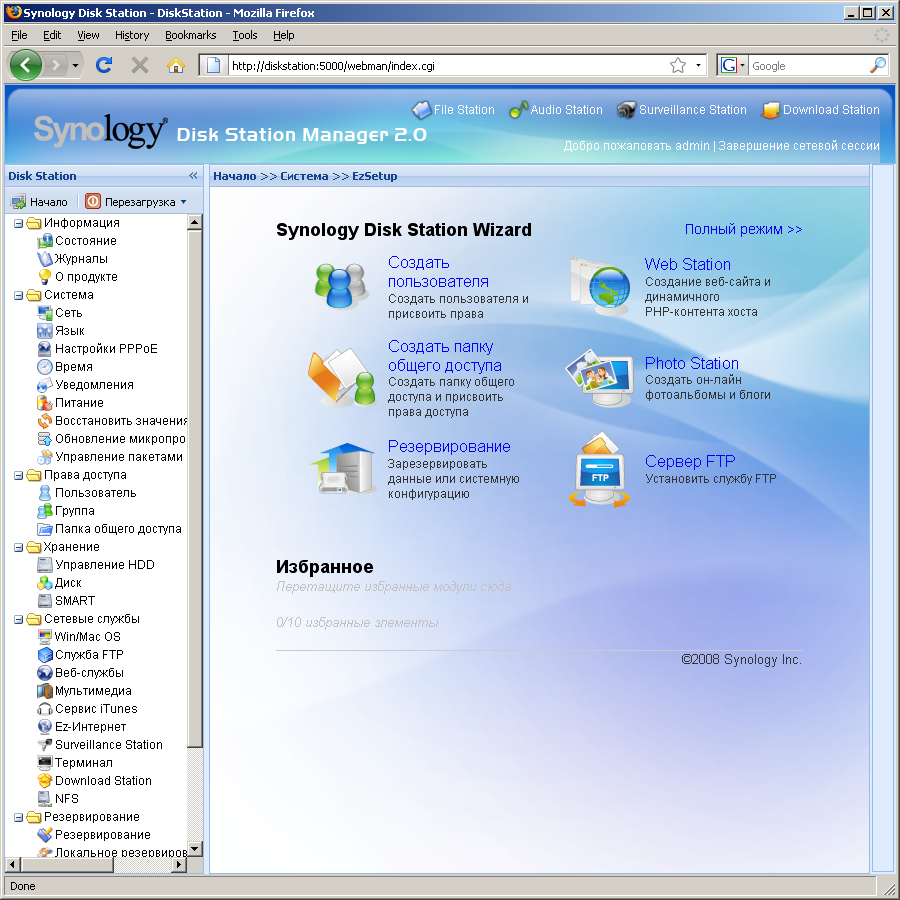

На первой странице можно увидеть ссылки на настройки для нескольких популярных функций (создать пользователя, общую папку и т. п.). Для удобства пользователь может самостоятельно добавить в это окно до десяти своих ссылок на наиболее часто используемые настройки. В верхней части окна есть кнопки для перехода к другим мини-сайтам (в частности, файлы, видеонаблюдение) без повторного ввода имени и пароля.

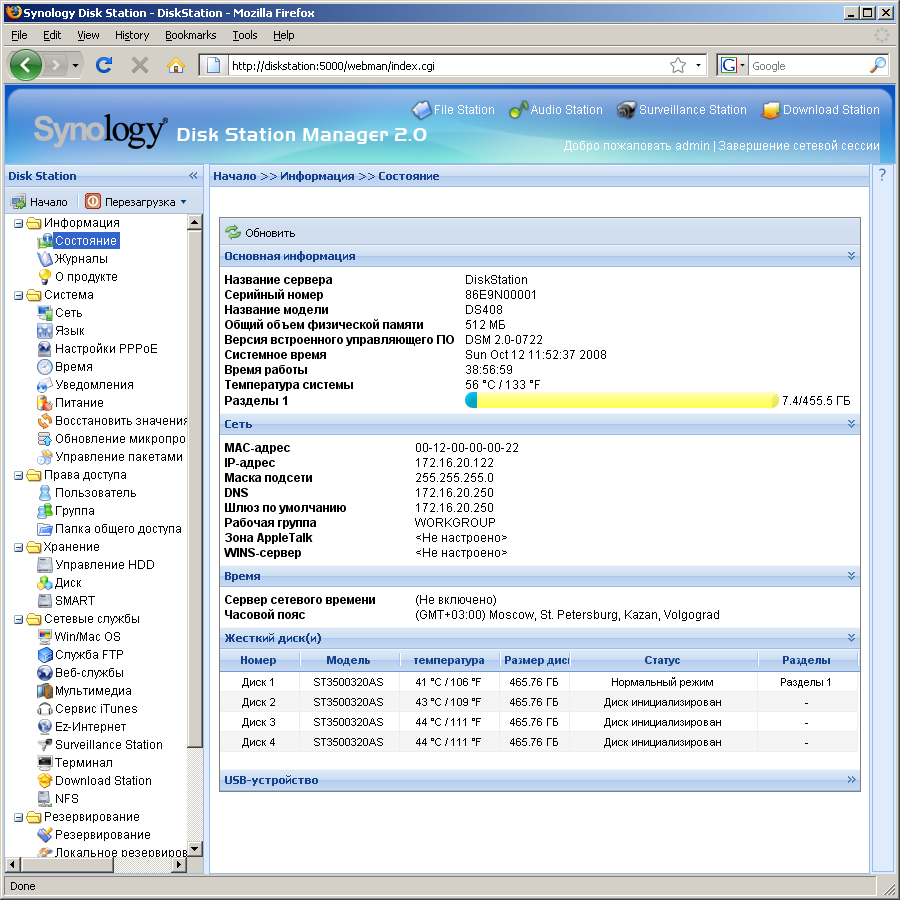

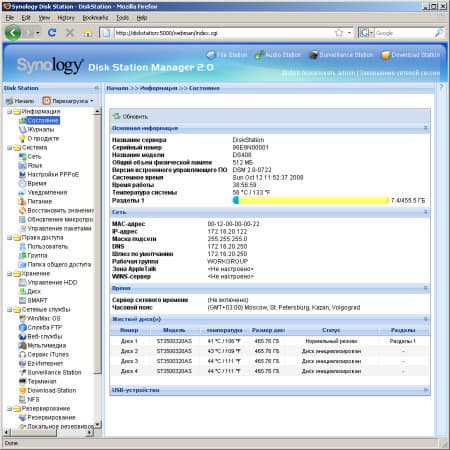

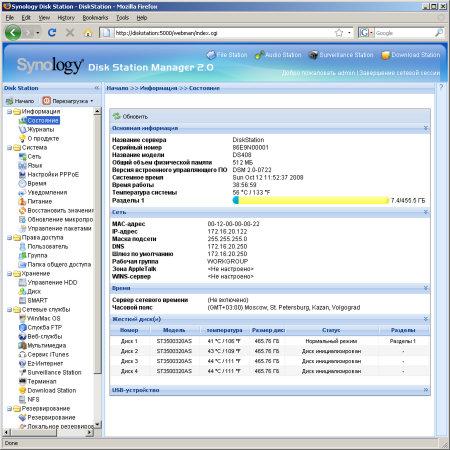

Первая группа страниц — «Информация». Здесь можно посмотреть состояние устройства, включая температуры платы и дисков, объемы томов, версию прошивки, сетевые настройки и многочисленные журналы событий. Среди последних есть и список текущих соединений.

Следом идет группа «Система»: сетевые параметры, язык, время, управление питанием, обновление прошивки, сброс настроек, установка пакетов. В сетевых настройках можно кроме адресов включить использование Jumbo Frames (до 9000 байт) при гигабитном подключении. Устройство имеет также встроенный клиент PPPoE. Для облегчения доступа к накопителю из Интернет, предусмотрен DDNS клиент (четыре предопределенных сервиса). Выбор языка касается Web-интерфейса, системных сообщений по электронной почте и «старых» клиентов SMB, не поддерживающих Unicode. Время может устанавливаться вручную или синхронизироваться через Интернет. Рассылка уведомлений по электронной почте работает и через SMTP-сервера с авторизацией, включая вариант шифрованного соединения. Предусмотрена отправка тестового сообщения для проверки работоспособности. Управление питанием состоит из выбора тайм-аута для отключения дисков (отдельно — USB-дисков), планирования включения и выключения самого накопителя (можно выбрать дни недели, но время только одно). Можно также активировать режим автоматического включения в случае возобновления подачи питания. Кроме обновления прошивки, для расширения функционала теперь можно использовать специальные пакеты-дополнения. На момент написания статьи был доступен только один — SqueezeCenter.

Третья группа настроек отвечает за управление пользователями, группами и общими папками. Для упрощения заведения большого числа пользователей можно использовать импорт списка из текстового файла. Кроме обычных прав (чтение/запись, только чтение, нет доступа) можно выбрать для папки «только запись» для доступа через FTP и файловый менеджер в браузере. Для доступа по NFS также задается список хостов и их прав (чтение/запись или только чтение).

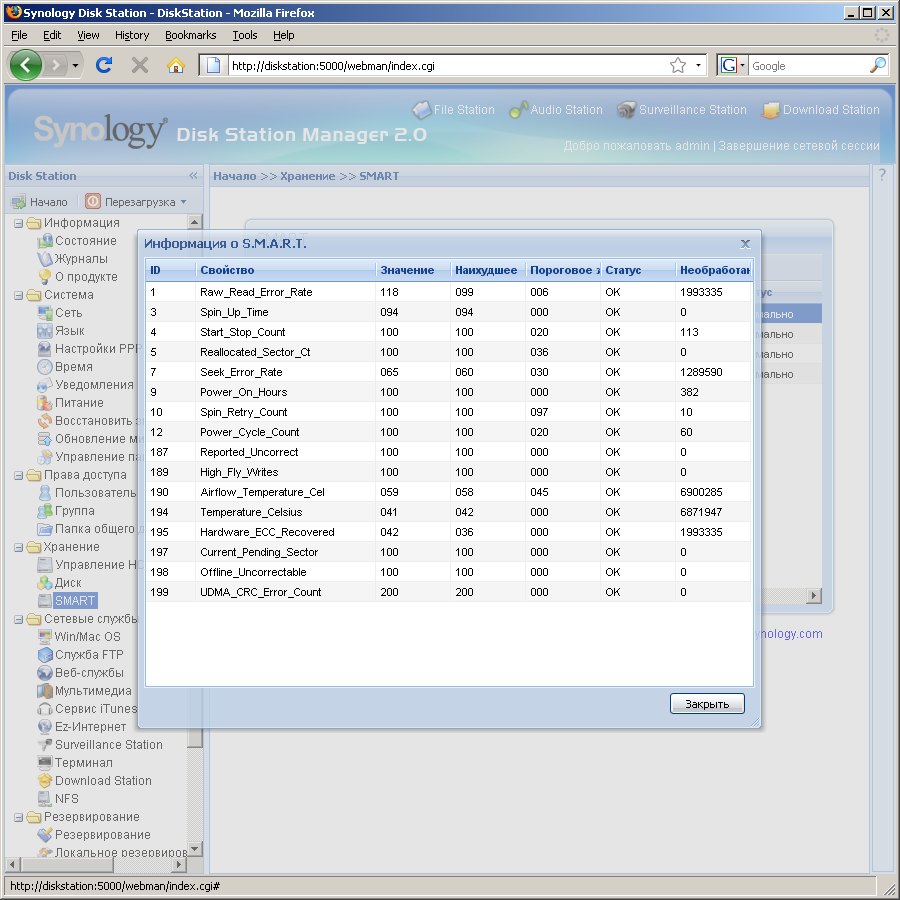

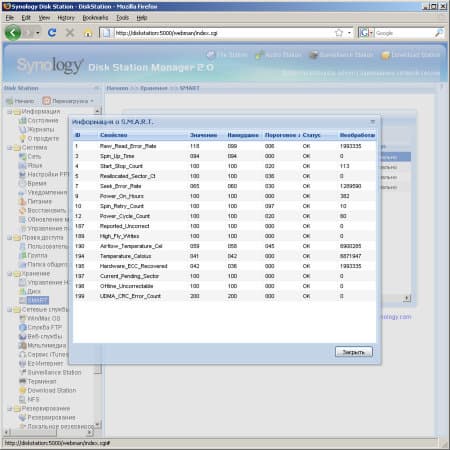

В группе «Хранение» находятся настройки дисковых томов и просмотр информации SMART. Тома можно создавать в любом количестве и сочетании, с ограничением только по числу дисков. Предусмотрено восстановление отказоустойчивых массивов и миграция на диски большего размера без потери информации. Также можно добавлять диски в некоторые типы массивов. Как и ранее, нет возможности установки для диска режима «запасной». Так что в случае отказа винчестера, пользователю придется самому активировать процесс восстановления. Кроме просмотра информации SMART можно также провести проверку дисков встроенными средствами. К сожалению, это касается только «железной» части, сканирование файловой структуры тома не предусмотрено.

В случае отказа диска, накопитель сообщает об этом индикаторами и в логах (в том числе и отправляет сообщение на e-mail, если это настроено). После этого пользователю нужно или заменить неисправный диск или указать системе — использовать для восстановления массива уже установленный, но не назначенный ранее винчестер.

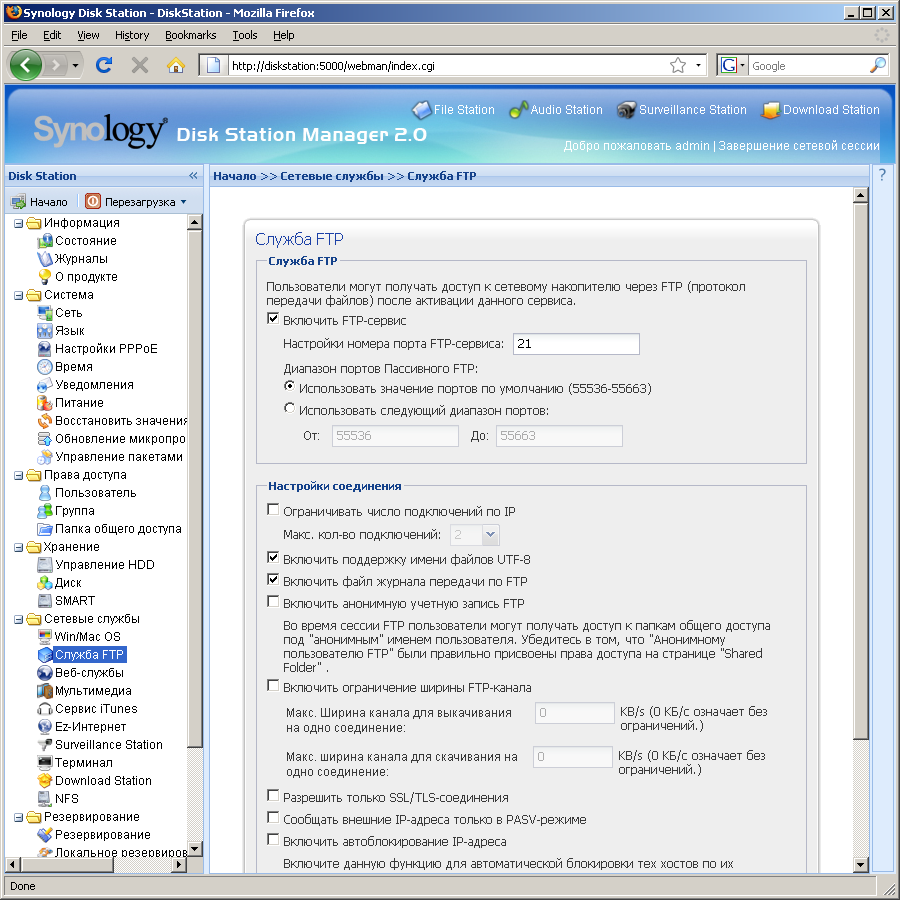

Самая многочисленная группа — это, конечно, «Сетевые службы». Именно здесь и настраивается непосредственно сетевое функционирование накопителя. Для сети Windows можно выбрать рабочую группу или включить накопитель в домен. Возможно использование сетевой корзины для удаленных файлов, что может быть очень актуально для некоторых пользователей. Особенно если учесть отсутствие данной функциональности в штатном клиенте Windows. Служба FTP у накопителей от Synology имеет, на наш взгляд, самую интересную реализацию из всех виденных. Настраивается практически все — порты (в том числе и для пассивного режима), количество подключений, скорости передачи данных, шифрование. Возможна блокировка доступа при обнаружении попытки подбора пароля. Для служб на базе Web можно включить поддержку шифрования и сделать его обязательным. Мультимедийные сервисы представлены UPnP AV/DLNA и iTunes. К сожалению, они работают только с предопределенными папками на накопителе (music, photo, video), что заметно снижает удобство использования. Доступ к накопителю по Telnet и SSH теперь можно включить через Web-интерфейс, без установки патчей. Аналогичное замечание касается и поддержки протокола NFS. На отдельных страницах можно активировать систему видеонаблюдения и станцию автономной загрузки файлов. Для последней можно указать время работы (один диапазон на все дни).

Настройки резервирования данных находятся в одноименной группе. Здесь же присутствует страница для сохранения и восстановления конфигурации самого накопителя. Предусмотрено два варианта встроенного бекапа — локальный и сетевой. Первый позволяет делать резервные копии данных из одной общей папки в другую. Второй работает по сети с другими устройствами Synology или стандартными rsync-серверами. При работе по сети поддерживается шифрование. Гибкая настройка расписания позволяет выбрать интервал действия от одного часа до недели.

Последняя группа посвящена внешним устройствам USB — дискам, принтеру, ИБП. Можно использовать только два диска, работа через хабы не поддерживается. Возможна работа с файловыми системами FAT32, NTFS (только чтение), ext2/3. Принтер может быть один. Как обычно, связь односторонняя, а для МФУ работает только функция печати.

Дополнительные возможности накопителя включают в себя:

  • Photo Station — организация фотоальбома с доступом через браузер. Возможно использование видео и блогов. Предусмотрена работа с отдельной базой пользователей, разграничение прав, изменение оформления страниц, просмотр видео в браузере;
  • Web Station — создание Web-сайтов с использованием php и MySQL. В новой прошивке сайтов может быть несколько (до 30);

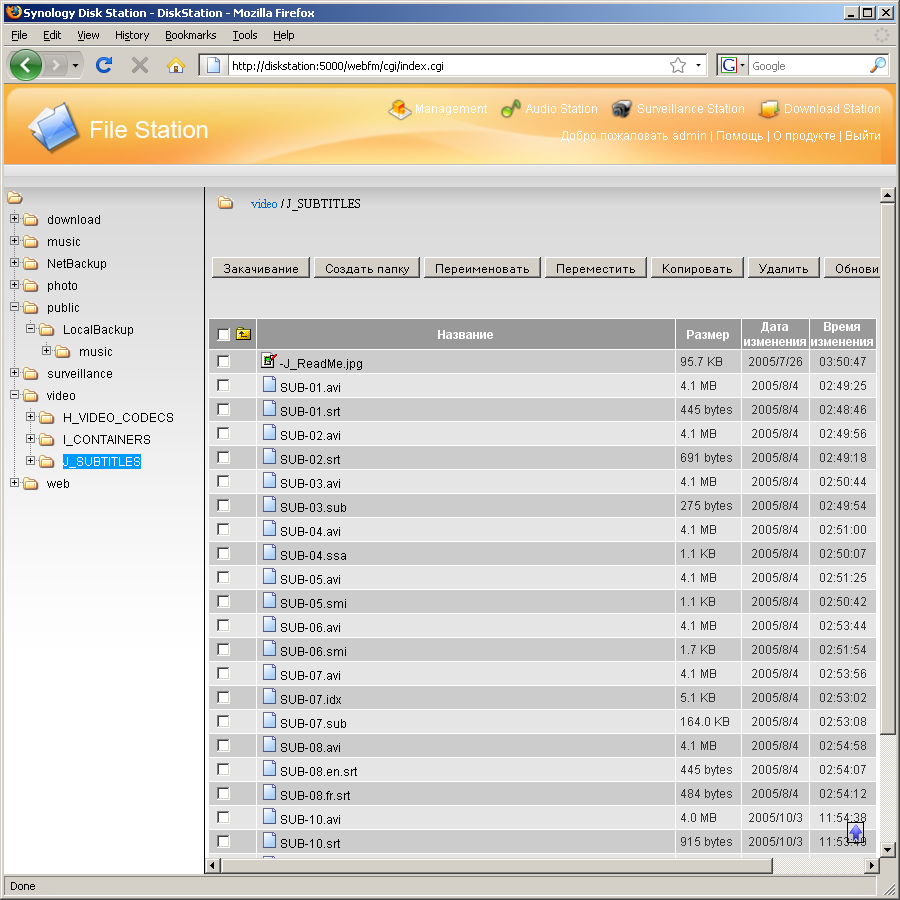

  • File Station — полноценный доступ к файлам накопителя через браузер. Возможны все операции — скачивание и загрузка файлов, копирование и перенос файлов, изменение названий, работа с директориями. В сочетании с шифрованием —это один из наиболее удобных удаленных способов доступа к накопителю;
  • Audio Station — прослушивание аудиофайлов и радиостанций через USB-колонки или плагин в браузере;

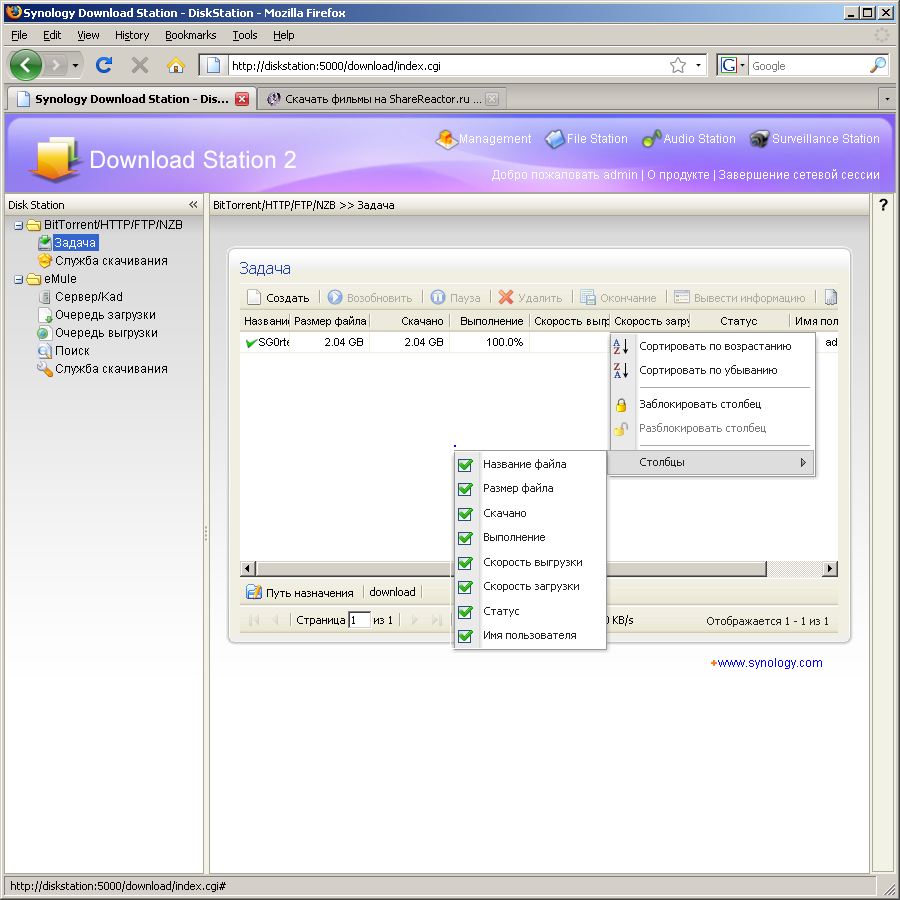

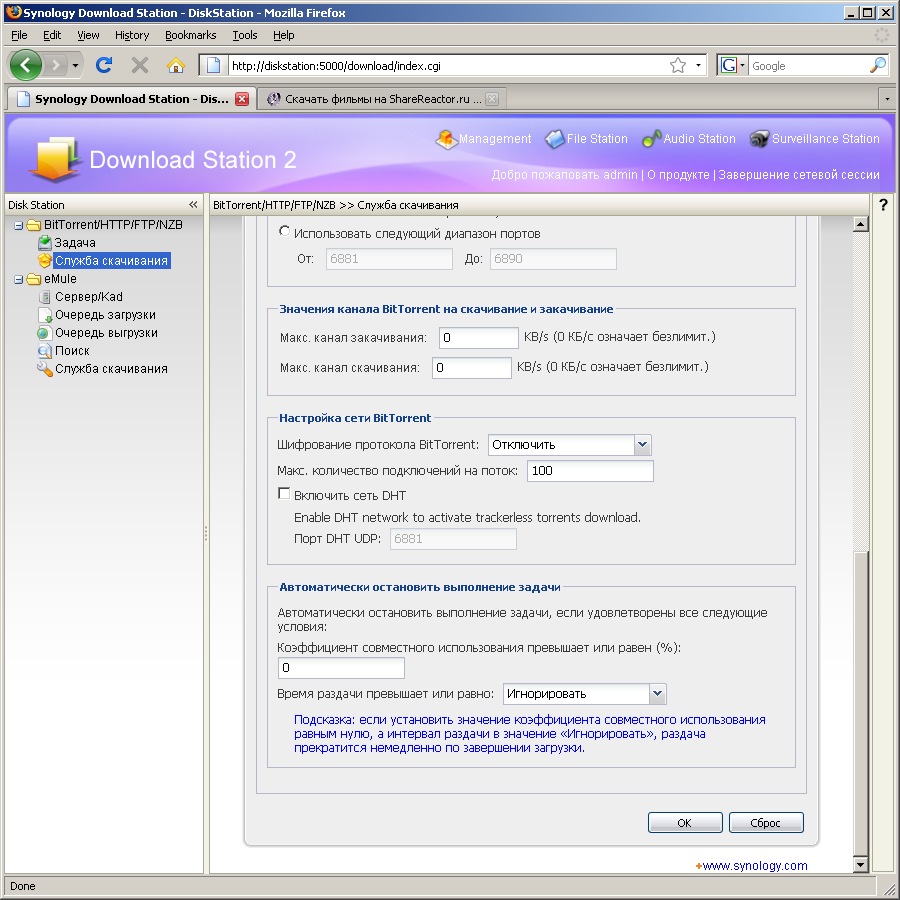

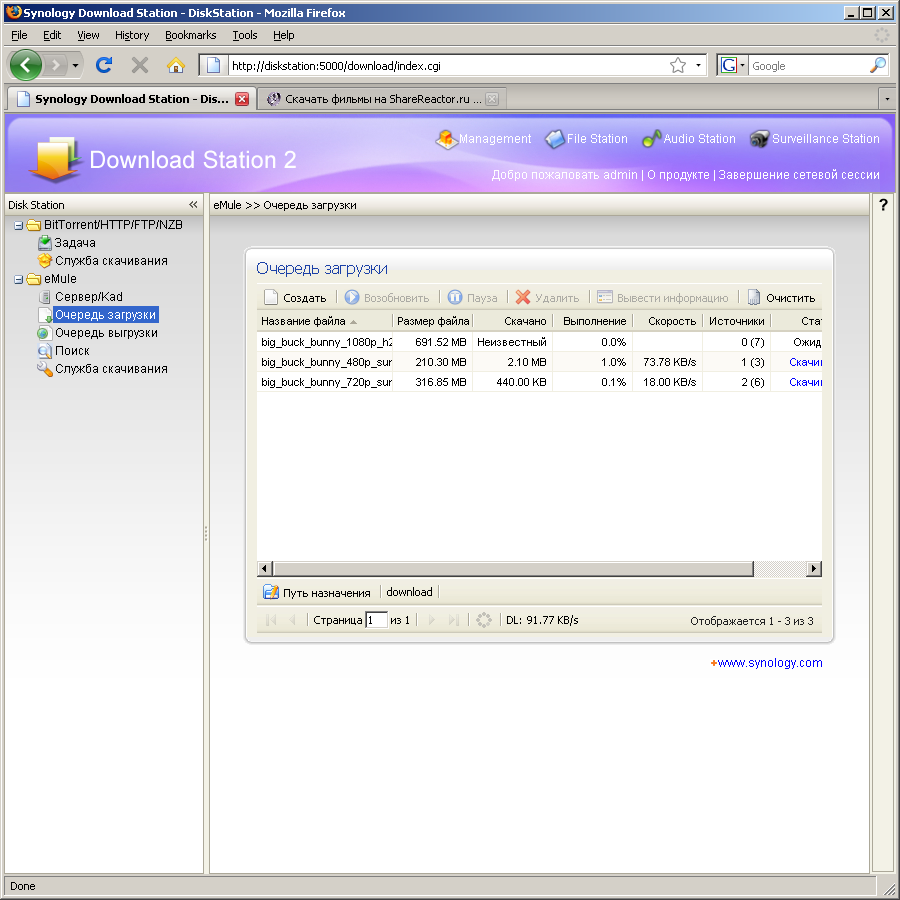

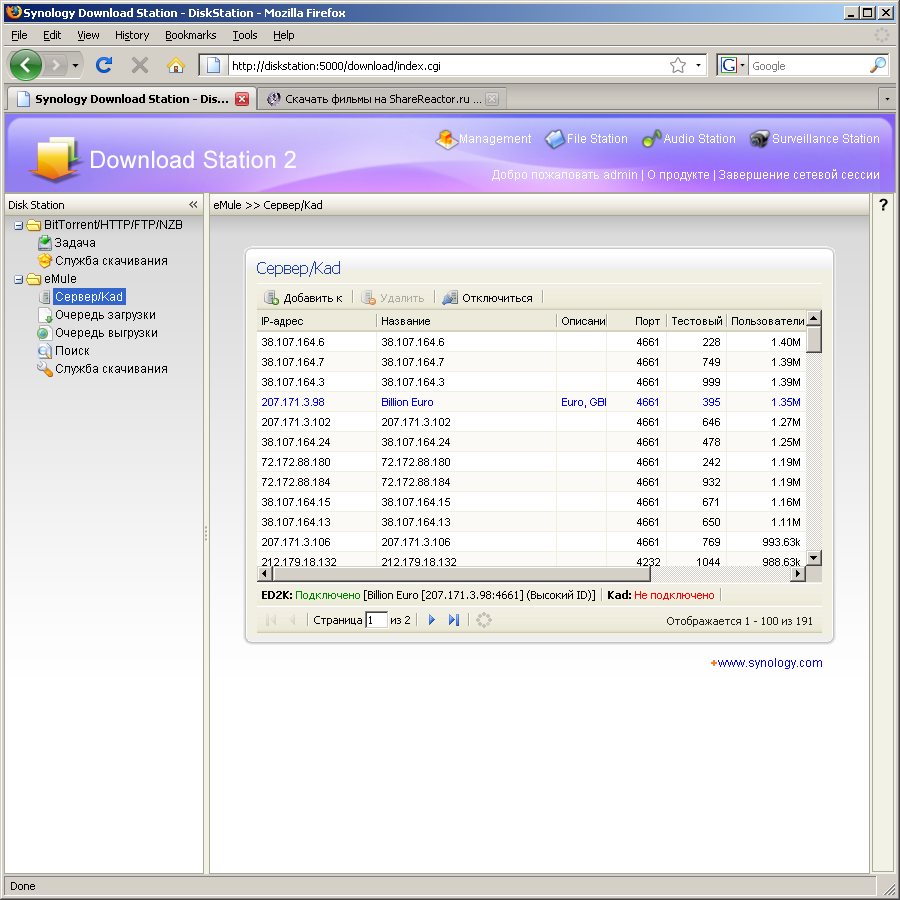

  • Download Station — автономнаясистема загрузки файлов по протоколам FTP/HTTP/BitTorrent/eMule/NZB. Новая версия прошивки имеет отдельный мини-сайт для управления загрузками. На нем устанавливаются и параметры служб. Для FTP можно выбрать число одновременных подключений к одному серверу. Для BitTorrent — максимальное число активных задач (до 20), порт, ограничение скорости и числа коннектов, шифрование, параметры остановки задачи (время и/или рейтинг, позже их можно менять для каждой загрузки независимо). Возможен выбор отдельных файлов из торрента для загрузки. Кроме eMule поддерживается также Kad. Можно управлять списком серверов. Допускается только одно подключение к серверу. Предусмотрена встроенная функция поиска. На раздачу ставится все, что есть в целевой папке, например, скачанные торрентом файлы (если папки загрузки по этим протоколам совпадают). Данная опция реализована очень качественно. Конечно, до настольного компьютера ей далеко, однако большинство стандартных функций она выполняет. Протокол NZB используется для загрузки файлов из конференций Usenet по сходному с BitTorrent принципу. Скриншоты настройки и работы сервиса: 1, 2, 3, 4;
  • Surveillance Station — системавидеонаблюдения для IP-камер. В новой версии поддерживаются модели с MPEG4 и высоким разрешением (мегапиксель). К сожалению, все еще работает только видео, звука нет. Благодаря новой платформе, DS408 может работать сразу с десятком камер. В комплекте идет лицензия на одну камеру, остальные необходимо покупать отдельно. Подробно об этой функции написано в статье по CS407.

Производительность

Для тестирования производительности накопителя использовалась программа Intel NASPT версии 1.6.1 и жесткие диски Seagate Barracuda 7200.11 (ST3500320AS). Клиентом работал современный персональный компьютер на базе двухъядерного процессора, работающий под управлением Microsoft Vista Home Premium. Для подключения накопителя использовалось прямое гигабитное подключение. Основная часть тестов была проведена на заводской прошивке 640 и без Jumbo Frames. Были протестированы все возможные конфигурации от одиночного диска до RAID-массивов из четырех винчестеров. Полная таблица с результатами доступна в отдельном документе на сайте. На диаграмме приводятся частичные данные.

Сравнение показателей с результатами DS508 показало их практически полную идентичность, так что в лице DS408 пользователь получает наиболее производительный NAS от Synology с не очень существенными для домашнего применения отличиями (четыре диска против пяти, нет порта eSATA, нет горячей замены, нет второго сетевого порта).

Так что и комментарии будут практическими такими же — более 50/50 МБ/с в режиме RAID0 и 50/35 МБ/с в RAID5 для чтения/записи являются очень хорошим результатом для рассматриваемого класса систем. По крайней мере, на сегодня. Возможно, следующие модели будут использовать набирающий популярность процессор Intel Atom, что позволит еще выше поднять планку производительности.

Использование Jumbo Frames в рассматриваемом сценарии может поднять результаты скорости записи на 20-40%. Больше всего реагируют на это шаблоны HDVideo_1Record и FileCopyToNAS. Скорость чтения практически не меняется от использования данного режима.

Уже после проведения всех тестов выяснилось, что производитель опубликовал новую официальную прошивку с номером 722. Она была установлена на накопитель (напомним, что понижение версии хоть и возможно, но процедура не официальная и может привести к потере данных) и проведены несколько тестов (один диск, массивы RAID0 с 2, 3 и 4 дисками). К сожалению, они показали, что скорость записи заметно снизилась — в некоторых тестах потери составили 10-30% (HDVideo_1Record, HDVideo_1Play_1Record и HDVideo_2Play_2Record). В то же время она остается достаточно высокой в абсолютных показателях — около 37 МБ/с. Возможно, данная ситуация вызвана неотключаемой индексацией файлов внутренними службами накопителя. Так что если вы не готовы к подобным потерям, стоит подумать об этом перед переходом на новую версию прошивки.

С другой стороны, не стоит забывать, что мы проводим тесты в «идеальных» условиях — со всеми настройками по умолчанию и без дополнительной нагрузки на накопитель в виде загрузки файлов, стриминга видео, видеонаблюдения. Это позволяет наиболее точно определить потенциал системы. Однако в реальности, если активировать одновременно все возможности накопителя, скорость чтения/записи может существенно снизиться — все-таки использованная платформа не настолько производительна как обычный персональный компьютер.

Выводы

Synology DS408 представляет собой одну из наиболее производительных моделей сетевых накопителей, которую мы встречали. Новая платформа, используемая в последней серии NAS, имеет заметно большую скорость, чем виденные нами ранее. Что приятно, производитель не стал как-то ограничивать скорость «домашней» модели — в ней используется то же «железо», что и в бизнес-моделях DS508/RS408.

Что касается функционального наполнения, то, по нашему мнению, Synology производит наиболее насыщенные в этом плане устройства. Кроме стандартных функций, сетевые накопители данной компании также могут работать как серверы FTP и Web, мультимедийные серверы (в том числе и с таким популярным устройством как Sony PlayStation3), загружать файлы по протоколам FTP/HTTP/BitTorrent, выполнять функции системы видеонаблюдения и многое другое. И что немаловажно, все эти функции выполнены не просто для галочки, а в полном объеме и с большим количеством настроек. Не стоит забывать и о качественной локализации, как документации, так и интерфейса управления накопителем. Это существенно расширяет круг потенциальных пользователей.

Так что, как обычно, посетуем только на относительно высокую стоимость накопителей, повышающую привлекательность альтернативы в виде обычного персонального компьютера с несколькими дисками. Но повторим еще раз, что по простоте настройки, компактности, удобству использования и энергопотреблению у DiskStation пока нет конкурентов.

Текущая средняя стоимость накопителя в Московской рознице и количество предложений: Н/Д(0).



Благодарим компанию InPrice Distribution за предоставленное
на тестирование оборудование


Благодарим компанию ELKO за предоставленные
для проведения тестирования жесткие диски
