Домашний сетевой накопитель высшего уровня Synology CS407


Мы продолжаем знакомиться с продуктами компании Synology. Ранее мы рассмотрели сетевые накопители для одного и двух дисков, а отдельный материал был посвящен описанию богатого набора функций этих моделей. Сегодня в нашей лаборатории Cube Station CS407 — самый мощный накопитель для домашнего сегмента. Он отличается от ранее рассмотренных моделей возможностью установки четырех жестких дисков и поддержкой RAID5. Все остальные характеристики практически совпадают с DS207+. Отметим, что эта модель выпускается достаточно давно, однако продолжает быть очень привлекательной для тех, кому нужен максимальный объем, надежность и скорость.

Еще одним приятным поводом для написания данного материала является выпуск в июне Synology новой прошивки, расширяющей возможности накопителя. На самом деле DSM2 вышла еще в марте, однако именно текущая версия принесла еще пару очень полезных функций. С ее описания мы и начнем.

Прошивка DSM2

Официальный номер использованной прошивки — 2.0-0637. Отметим, что данную версию можно установить практически на все современные модели, включая DS-107+ и DS-207+. Наиболее заметным внешне отличием новой серии прошивок является полностью переработанный интерфейс. Теперь он основан на AJAX, что более красиво и существенно функциональнее. Настраивать накопитель стало гораздо проще. Как и ранее, при первом заходе на накопитель можно выбрать, какую функцию вы будете использовать — настройку, файловый менеджер, систему видеонаблюдения и так далее. При желании и после входа можно легко переключаться между ними.

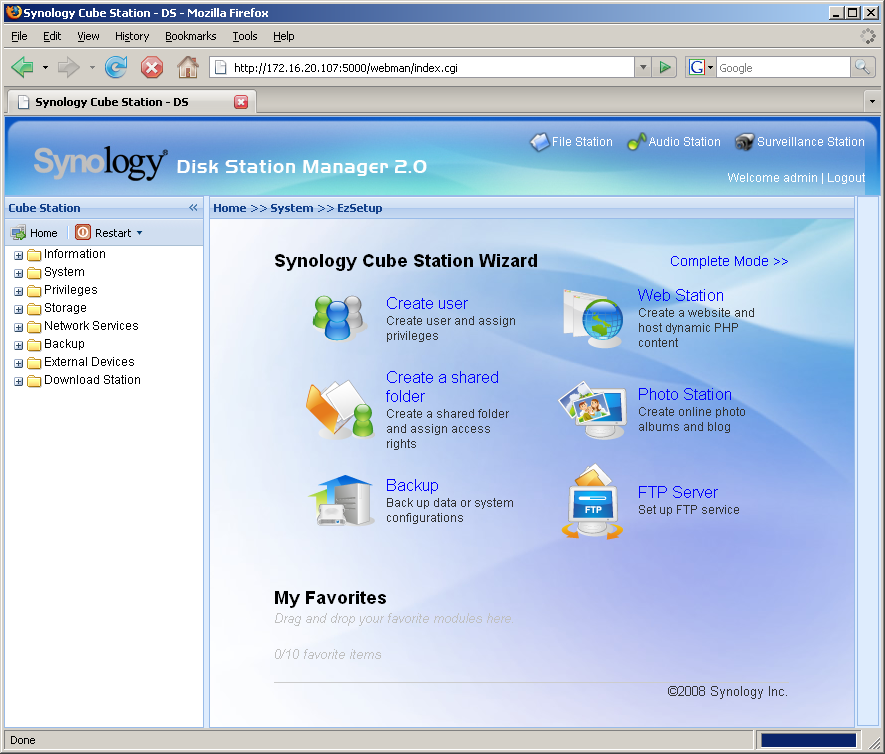

Как видно по скриншотам — интерфейс стал более удобным, появилась и русская локализация. После входа или при нажатии на кнопку «Home» пользователь попадает на страницу с наиболее часто используемыми функциями, реализованными в виде «Помощников». А в нижней части расположен настраиваемый самим пользователем список нужных ему ссылок.

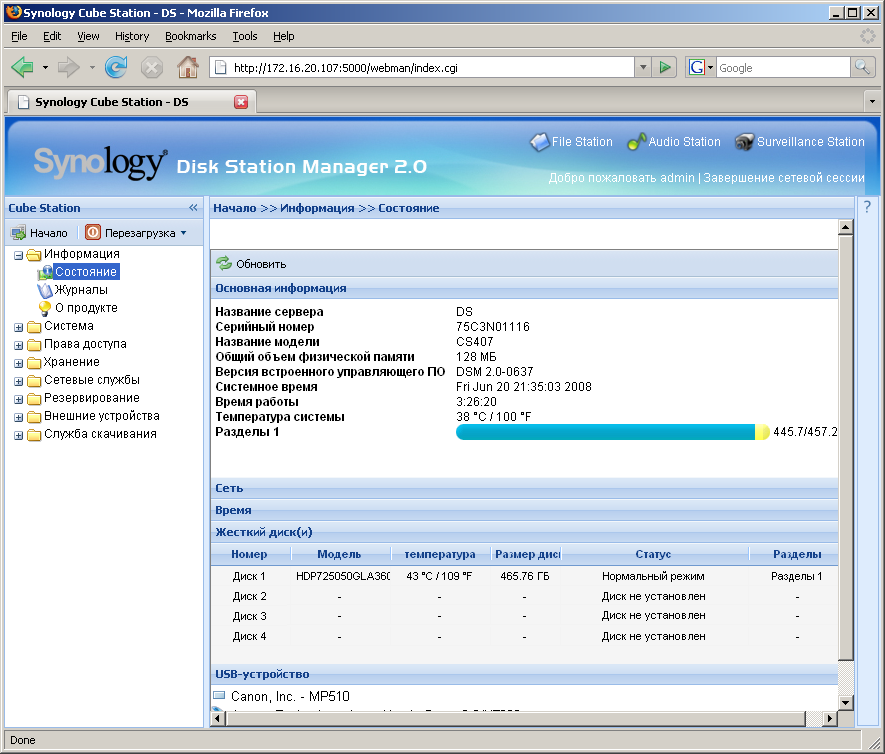

Все пункты настроек организованы в древовидную структуру. В первой папке находятся статусная страница, логфайлы и данные о торговых марках. Страница статуса позволяет быстро проверить состояние устройства — версии прошивки, имена, IP-адреса, общий и занятый объем дисков, температуру дисков и платы, состояние подключенных USB-устройств. Списков событий есть несколько — системный, подключений, операций резервного копирования. Отметим, что при желании можно экспортировать логи в файлы html.

Вторая группа — системные настройки. На первой странице указываются сетевые имена и адреса. Можно задать их вручную или воспользоваться DHCP. Для гигабитных подключений поддерживаются Jumbo Frames до 9000 байт. При необходимости, накопитель может самостоятельно устанавливать PPPoE соединение. Региональные настройки касаются выбора языка интерфейса, отправляемых по электронной почте сообщений и кодовой страницы для сетевых подключений со старых клиентов (которые не поддерживают Unicode). Встроенные часы можно синхронизировать через Интернет, что достаточно удобно. Системные сообщения могут отправляться на два адреса e-mail. При этом поддерживается не только SMTP авторизация, но и SSL подключения, что позволяет использовать любой почтовый сервер. Управление питанием включает в себя автоматическое включение при появлении питания, выключение дисков (в том числе и USB) при отсутствии активности, и автоматическое выключение накопителя по расписанию. А для перезагрузки или выключения устройства в новом интерфейсе есть специальные кнопки. В этой же группе — сброс настроек и обновление прошивки. Как и в прошлых версиях, сохранение и восстановление конфигурации нужно искать в группе «Резервное копирование».

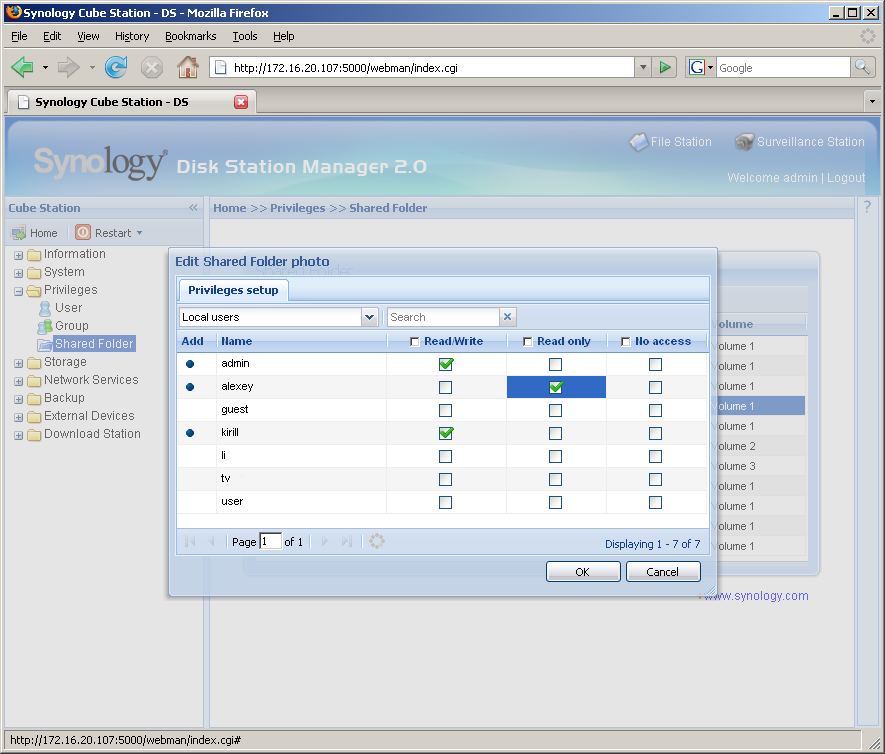

Следом идет настройка пользователей, групп и общих папок. Функции стандартны — создать, удалить, изменить. Однако благодаря AJAX использовать их очень удобно. Права на папки устанавливаются для пользователей и/или групп как «запись», «только чтение», «нет доступа».

В папке «Storage» находятся две страницы для управления дисками — включение кеша на запись и работа с томами. Томов можно сделать сколько угодно, в пределах количества дисков и выбранных режимов. Например если диска четыре, то пару можно поставить в зеркало для увеличения надежности, а другие два — в массив с чередованием для достижения максимального объема одного тома. Допустимы и некоторые операции с массивами — например можно конвертировать обычный одиночный диск в массив RAID1 или заменить диски в RAID1 и 5 (для увеличения объема). Хотя конечно скорость подобных операций не очень высока. Если диски большие, то и времени уйдет много. Например создание или восстановление RAID5 из трех дисков по 250 ГБ с полной проверкой занимает около трех часов. RAID1 из двух дисков создается примерно полтора часа. При отключении одного из дисков отказоустойчивого RAID, накопитель подает звуковой сигнал (отключается через Web-интерфейс), меняет цвет индикатора состояния на лицевой панели, отправляет сообщение администратору. В принципе можно подключать диски и без выключения питания устройства, однако это не рекомендуется. Если массив развалился, то при наличии свободного диска, можно запустить процесс восстановления. Отметим, что это работает только с ручным запуском. Заранее отметить диск как запасной и автоматически восстановить массив в случае проблем система не позволяет. Также не предусмотрено встроенной утилиты проверки целостности файловой системы. Конечно она достаточно надежна, однако иметь такую возможность было-бы удобно.

Следующая большая группа — управление сетевыми сервисами. Сеть Windows (SMB/CIFS) работает всегда, отключить ее нельзя. Можно выбрать рабочую группу, интегрировать устройство в домен и включить «Сетевую корзину». Это как раз одно из новшеств последних версий. В некоторых ситуациях может очень пригодиться. Если его включить, то в каждой сетевой папке появится директория «#recycle», в которую будут перемещаться файлы при их удалении. При необходимости их можно будет оттуда достать. За наполнением корзины нужно следить самостоятельно и регулярно ее чистить. Протокол AppleTalk можно выключить и выбрать для него зону. Встроенный FTP сервер допускает множество настроек — изменение порта, разрешение анонимных подключений, ограничение скорости (в каждую сторону отдельно, для одного подключения), требование SSL, автоматическая блокировка при обнаружении попытки подбора пароля. Под названием «Web-сервисы» скрываются как обычные настройки — поддержка HTTPS, требование (перенаправление) HTTPS для управления накопителем, дополнительный порт для Web- и Photo-станций, так и разрешение работы отдельных функций — Web-станция позволяет создавать сайты с поддержкой php и MySQL, Photo-станция организует фото- и видеобиблиотеку, File-станция может использоваться для доступа к файлам на накопителе через браузер, Audio-станция превращает накопитель в музыкальную шкатулку. Данные функции мы рассмотрим подробнее далее. Мультимедиа сервер в новой прошивке получил сертификацию DLNA, что позволяет использовать его с многими современными плеерами, например Sony Playstation3. К сожалению выбрать папки для индексации файлов нельзя — сервер работает только с предопределенными, что снижает удобство данной функции. Как и в прошлых версиях, присутствует и iTunes сервер, что может быть полезно пользователям этой программы и владельцам устройств от Apple. Дополнительная сетевая функция, названная Ez-Internet, позволяет упростить доступ к накопителю через Интернет с использованием сервиса DDNS (предустановлено четыре провайдера динамического DNS). О системе видеонаблюдения мы расскажем подробно далее в статье, через интерфейс администрирования ее можно только включить или выключить. По многочисленным просьбам пользователей, разрешить доступ через telnet и ssh теперь можно и из Web-интерфейса, не нужно больше загружать патчей. К сожалению, NFS все еще настраивается только через консоль.

В группе «Backup» присутствует страница для сохранения и восстановления конфигурации самого накопителя. Предусмотрено локальное резервное копирование — на специально подготовленный USB-диск. Можно выбрать, какие папки копировать, и установить расписание работ. Резервное копирование по сети в целом аналогично. Можно использовать или второй накопитель Synology или любой rsync сервер. В этом режиме поддерживается шифрование трафика. Предусмотрено и восстановление с сетевых ресурсов.

Отдельная группа посвящена внешним устройствам. Здесь можно посмотреть подключенные к USB-портам накопители, принтер и UPS. Накопители можно отформатировать для сетевого доступа или для резервного копирования. Связь с принтером — как обычно односторонняя. Так что потенциал МФУ в данном случае реализовать не получится. Из UPS поддерживаются в основном модели от APC.

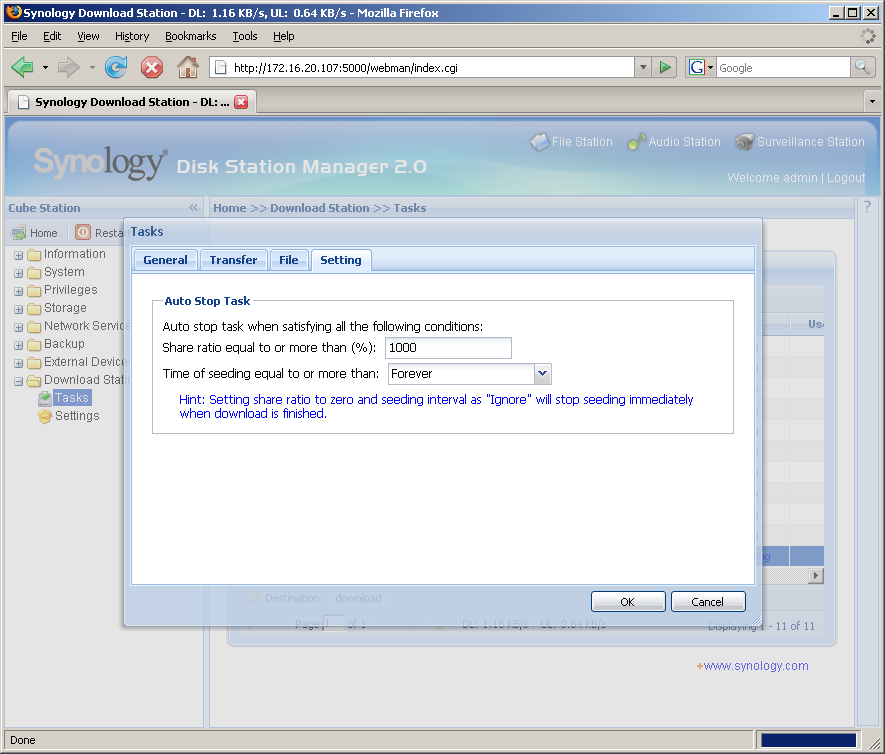

Одна из наиболее популярных функций — автономная загрузка файлов по FTP, HTTP и BitTorrent в последней версии прошивки была существенно улучшена. Теперь управление торрентами стало более удобно. В частности файлы могут раздаваться бесконечно долго, что должно понравиться пользователям рейтинговых систем. Настройки сервиса включают в себя — выбор директории для хранения файлов, ограничение количества одновременных загрузок (1,5,.. 20), ограничение времени работы сервиса, тип сортировки заданий, выбор портов, ограничение общей скорости загрузки и отдачи, ограничение количества пиров на торрент, включение DHT, установка порога раздачи (в % от объема и по времени). Удобно, что позже последние два параметра можно менять отдельно для каждого торрента. Так что в целом можно отметить существенный прогресс в данном решении. Хотя, что улучшать всегда найдется.

Подробно дополнительные возможности NAS от Synology мы уже описывали, так что здесь коснемся только новых или существенно измененных функций.

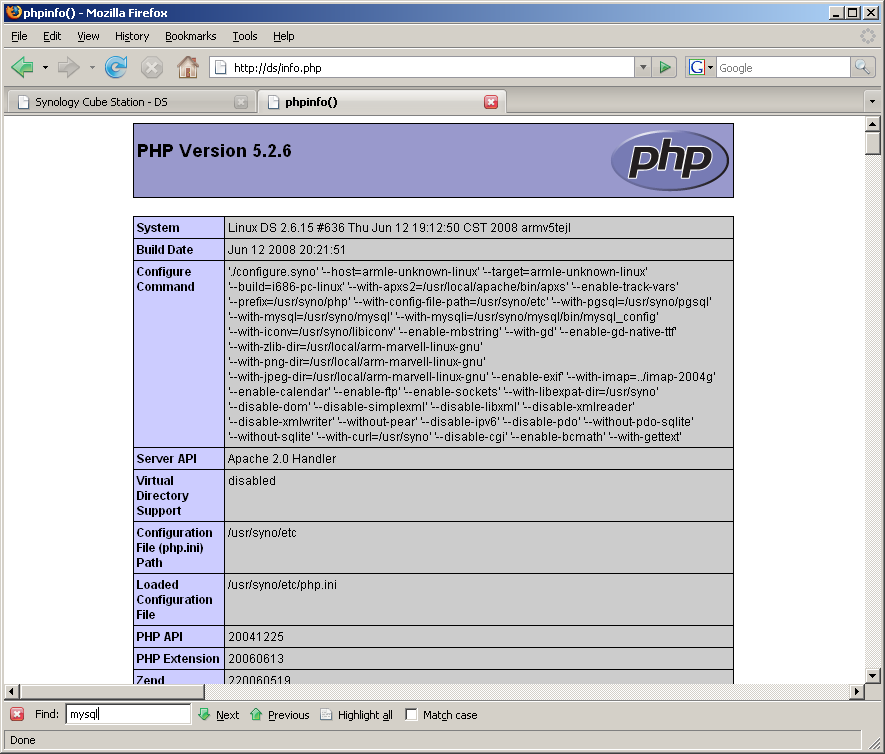

Под названием «Web-станция» скрывается возможность создания своего Web-сервера. При этом можно реализовать не только статичный контент, но и динамическое наполнение с использованием php (5.2.6) и MySQL (5.0.51b) на базе сервера Apache (2.2.8).

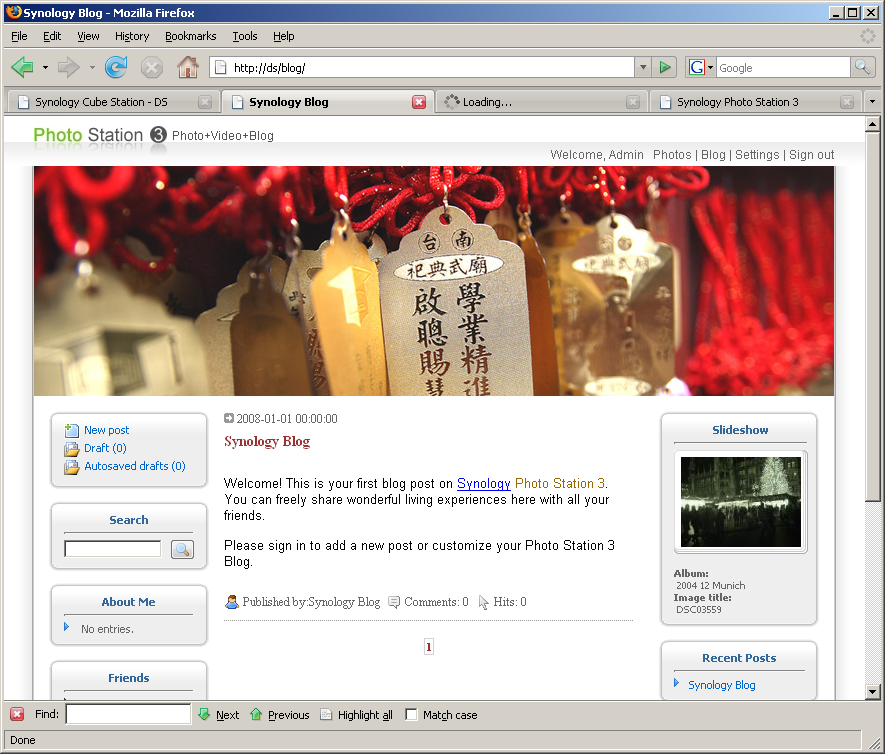

Photo-станция в своей третьей версии кроме фотоальбомов позволяет использовать видео и блоги. Так что процесс публикования и обсуждения своих творений легко вынести и в Интернет. Потребуется только пробросить один порт на роутере. Кстати при желании можно с использованием Google найти уже опубликованные на NAS от Synology сайты. Сейчас их уже тысячи. Для работы в системе необходимо завести отдельных пользователей (список не совпадает с указанным для сетевого доступа). Сделать это может администратор или созданным им пользователь с такими правами. Альбомы представляют собой папки в общей директории photo. Администратор может ограничить доступ пользователей к ним или сделать публичными (тогда их может посмотреть любой посетитель, даже без регистрации). Альбомам можно давать название и описание, разрешать комментировать их. Блог достаточно функциональный — допускает изменение структуры страницы, добавление и настройку модулей, работу с архивами и многое другое. Подробный рассказ о нем может растянуться на целую статью.

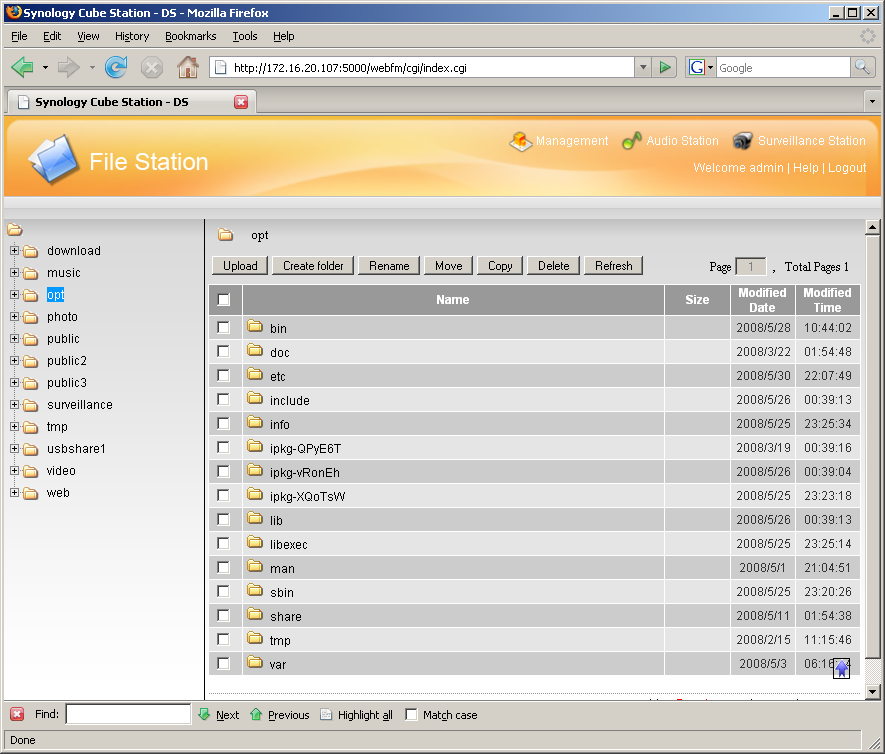

File-станция служит для управления файлами на накопителе через Web-браузер. Возможности практически неограниченны — копирование, перемещение, удаление файлов и директорий, изменение их названий, скачивание на ПК и даже загрузка на накопитель. Правда у последний задачи есть некоторые ограничения по объему, зависящие от браузера.

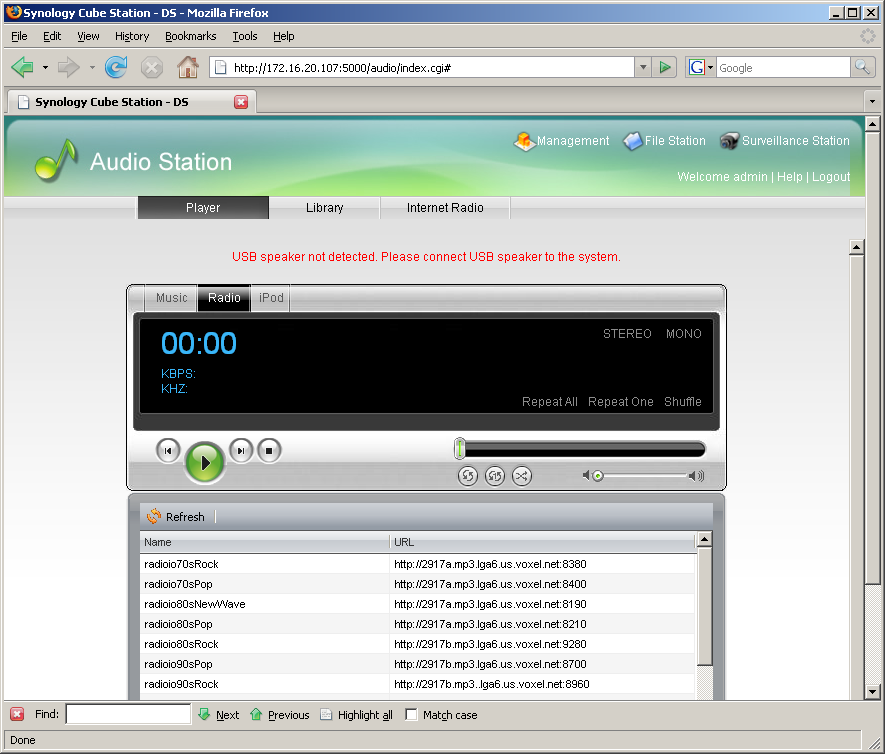

Если подключить к накопителю USB-колонки (список совместимых приведен на сайте), то Audio-станция позволит проигрывать через них музыку и Интернет-радио. Мелодии можно организовывать в списки воспроизведения и слушать в разных режимах (случайный порядок, повтор и т. п.).

Пожалуй самое существенное нововведение — система видеонаблюдения. Действительно, если есть куда записывать (диски) и с чего записывать (сеть), то это применение выглядит достаточно логично. Тем более что в CS407 может быть установлено четыре диска. Отметим, что для видеонаблюдения может требоваться отдельно приобретаемая лицензия для подключения более чем одной камеры. По информации от дистрибьютора, планируется их продажа и в России или в виде бумажных лицензий или же через Интернет. Ориентировочная стоимость — $50 за каждую дополнительную камеру (в комплекте с новым устройством идет лицензия на одно подключение). Кроме того, их максимально количество зависит от производительности конкретной модели — от одной в DS-106j до десяти в DS508.

Система может работать практически с любыми IP-камерами, поддерживающими формат видео MJPEG. Официальный список насчитывает 24 модели. Пользователям удалось подключить еще несколько. Работу со звуком устройство не поддерживает. А вот PTZ есть для некоторых моделей. Мы тестировали систему с парой уже немолодых D-Link DCS-G900W. Кстати можно даже подключить камеры, доступные в сети Интернет. Найти их можно тем же Google по специфическому набору символов в URL.

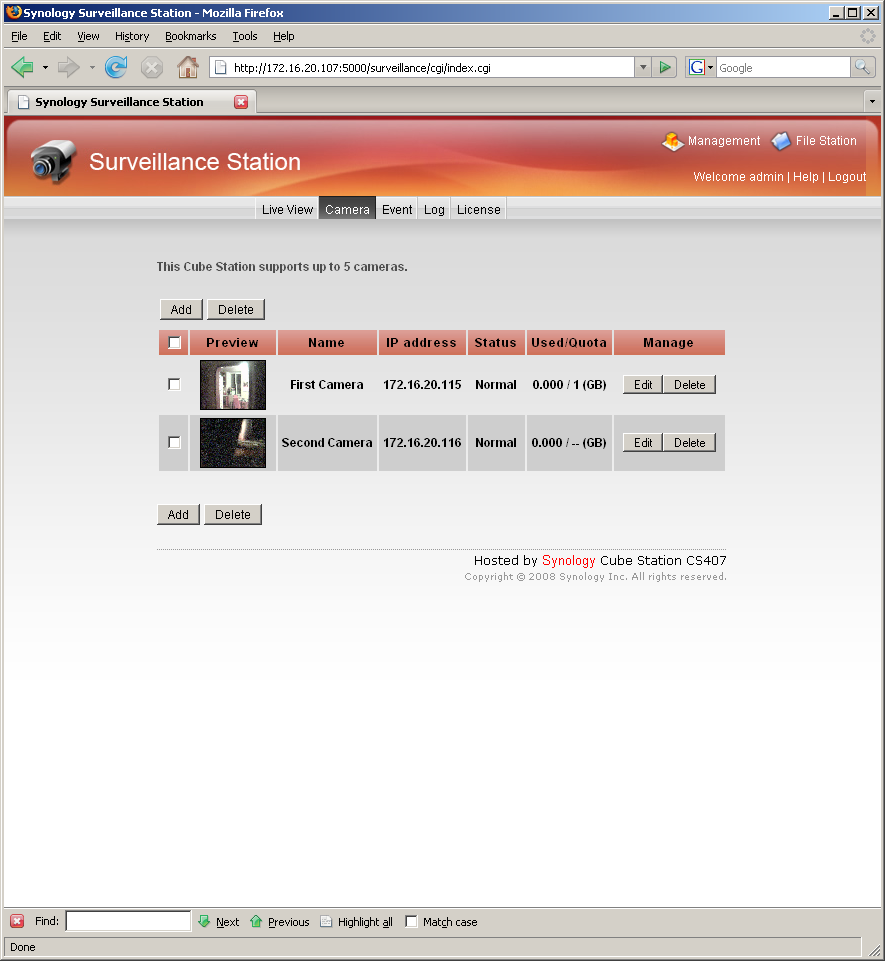

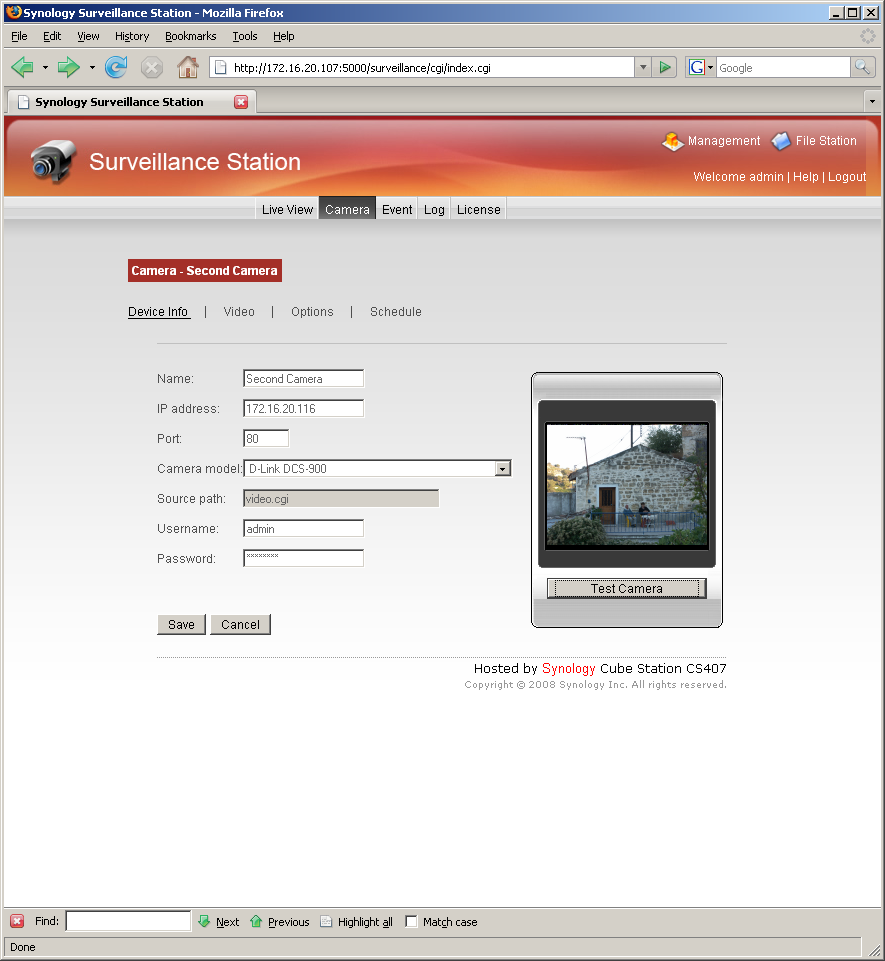

Для настройки системы нужно указать адреса, тип камер, имя пользователя и пароль для доступа к ним. Для удобства можно присвоить камерам имена. Выбор разрешения и частоты кадров возможен не всегда, часто эти настройки определяются самой камерой.

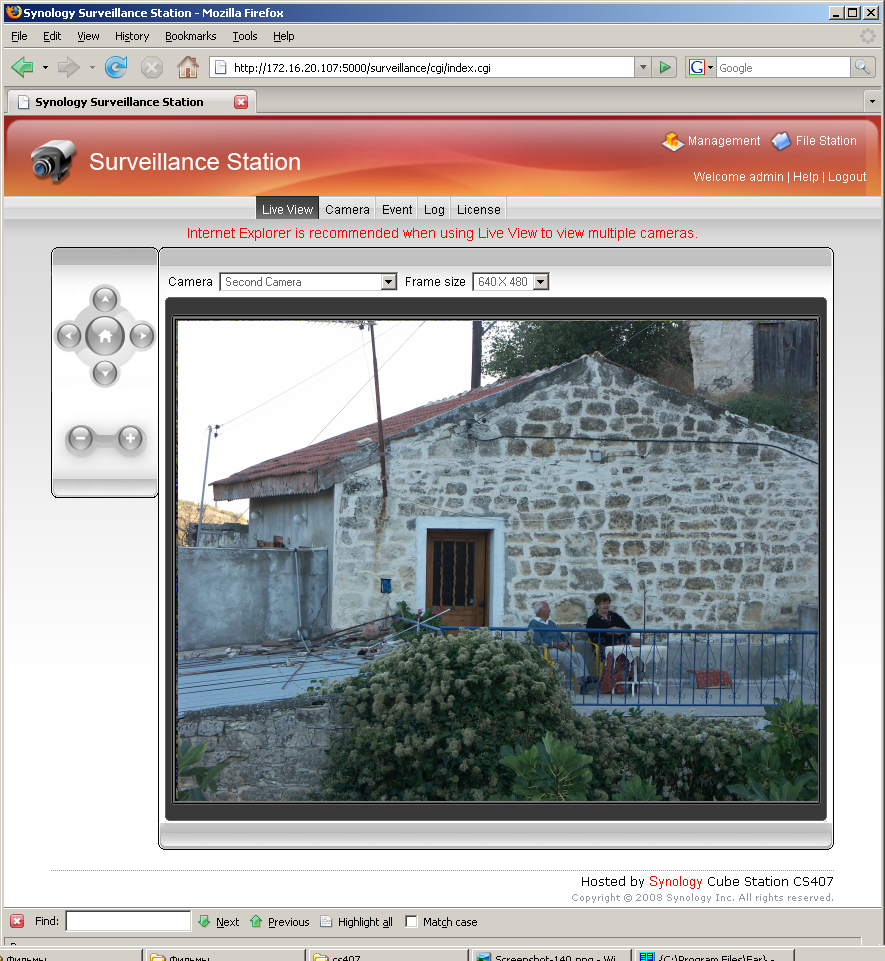

Предусмотрен режим просмотра живой картинки с камер и управления ими. При этом в случае подключения нескольких устройств рекомендуется использовать Internet Explorer и установить специальный модуль ActiveX. А для обычно используемого нами Mozilla Firefox камеры нужно переключать в выпадающем списке.

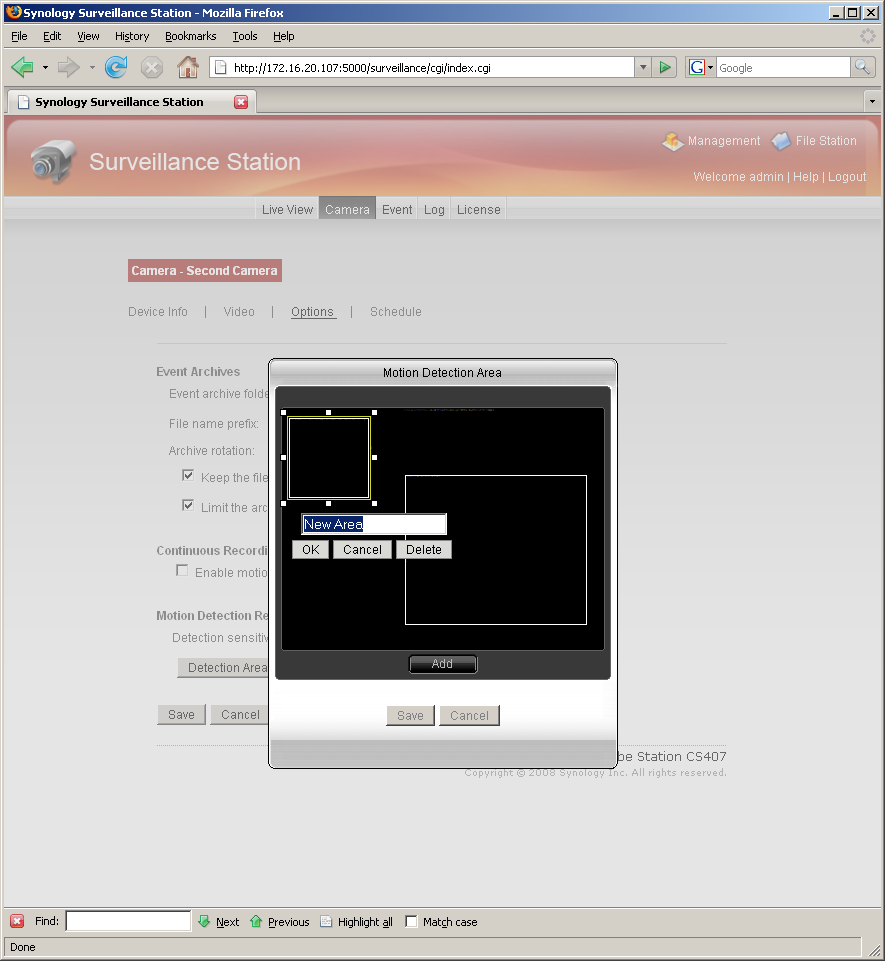

Дополнительно для каждой камеры можно указать имя директории для хранения записей и префикс имени файла. Сам архив можно ограничить по объему и указать максимальное время хранения записей. Детектор движения может иметь до шести прямоугольных зон. Чувствительность настраивается для всех сразу. Отметим, что запись по детектору фиксируется с небольшим опережением. Предусмотрено задание расписания каждой камеры по часам в каждый день недели — ничего не делать, записывать постоянно, записывать только движение.

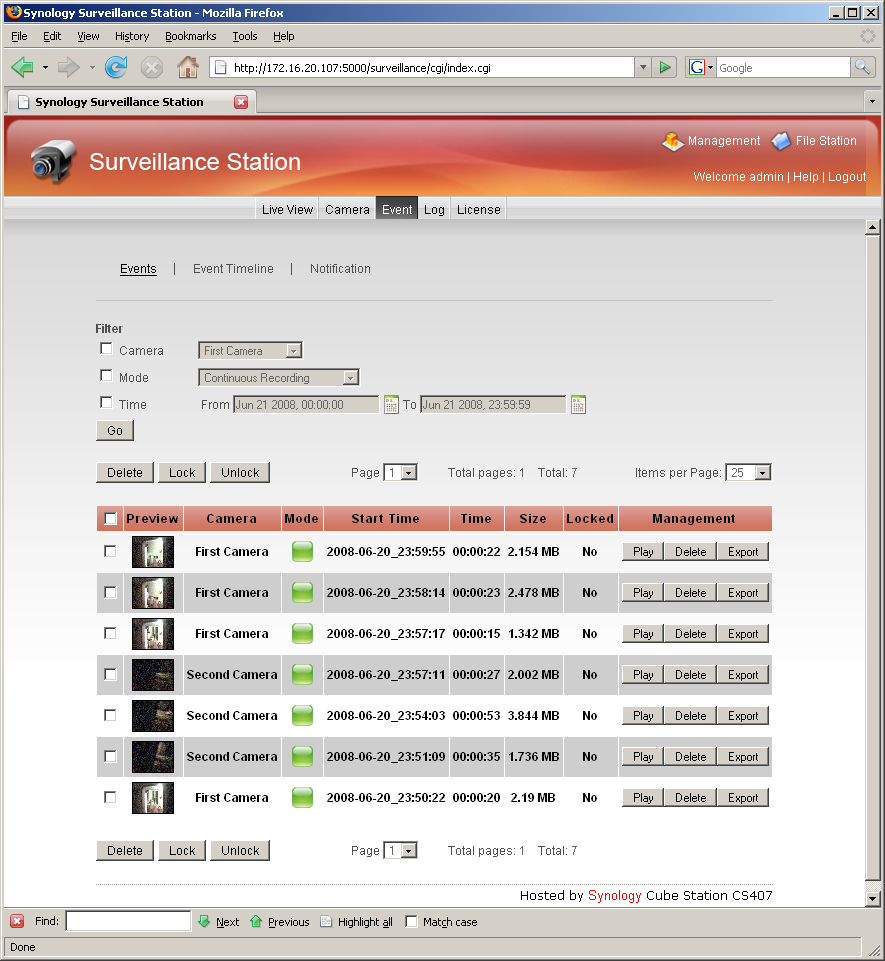

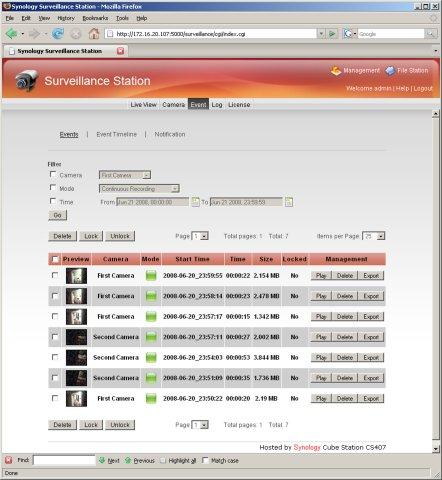

Результаты работы сохраняются в указанные директории общей папки «surveillance». Имя файлов получается из комбинации префикса, даты и времени события. Доступ к папке по сети имеет только администратор и поменять это штатными средствами нельзя. Сами файлы представляют собой обычные AVI с кодеком MJPEG и частотой кадров 3. Битрейт для разрешения 640×480 составляет около 1 Мбит/с. Для просмотра списка записей из Web-интерфейса предусмотрена отдельная страница. На ней отображаются записи с указанием имени камеры, даты и времени, типа записи, длительности, размера файла и небольшим превью. Записи можно фильтровать по камера, типу и дате. При необходимости можно установить блокировку на удаление (как в цифровых фотоаппаратах). Есть отдельные кнопки для удаления, экспорта или просмотра в большом окне записей. События кроме варианта списка могут быть представлены и на Timeline. В этом режиме можно выбрать камеру, дату и масштаб шкалы (день или час).

Сообщения о событиях система может отправлять на e-mail. При этом настройки могут экспортироваться из администраторского интерфейса или же быть введены заново. В теле письма указывается только факт срабатывания, название камеры и имя файла записи. Нет ни скриншота, ни точного указания времени (хотя его можно понять из имени файла).

Кроме списка видеозаписей, есть и обычный логфайл. В нем сохраняется информация об изменении настроек или потери/восстановления связи с камерами. Последняя страничка используется для отображения текущей лицензии и ввода новой.

Опыт работы с системой видеонаблюдения показал, что она вполне может пригодиться и домашним пользователям. Хотя конечно возможности работы со звуком явно не хватает. Кроме того, не стоит забывать, что получить доступ к живой картинке и записям можно получить из Интернет, настроив роутер на трансляцию одного порта. При этом соединение может быть и безопасным — по протоколу HTTPS.

В целом возможности новой прошивки безусловно заслуживают исключительно положительных оценок. Рекомендуем всем пользователям NAS от Synology ее попробовать. Кстати напомним, что обычно обновление прошивки сохраняет всю информацию на дисках, однако всегда рекомендуется делать резервные копии.

Комплектация и внешний вид

После основательного рассмотрения программной части, вернемся к самому накопителю. Поставляется он в крепкой картонной коробке. В нее кроме накопителя производитель положил блок питания (12 В 8,33 А), сетевой кабель, руководство по установке, компак-диск с ПО и комплект крепежа. Внешний блок питания позволяет снизить шум, по сравнению со встроенными вариантами. Его мощности более чем достаточно для любых современных дисков. Руководство совсем краткое и имеет переведенную на русский язык версию. На компакт-диске находится прошивка (напомним, что у Synology ее в момент первого включения нужно устанавливать на жесткий диск), полное руководство пользователя (пока только на английском, русская версия в процессе подготовки) и три программы: Synology Assistant, Download Redirector, Data Replicator 3. Первые две есть не только для Windows, но и для MacOS X.

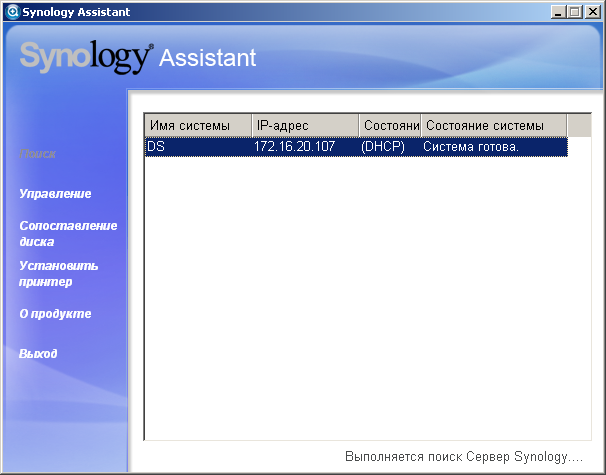

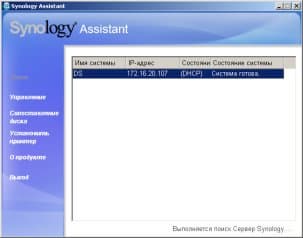

Assistant необходимо использовать при инсталляции накопителя — с ее помощью нужно найти его в сети, установить сетевой адрес, отформатировать диски и записать прошивку. В дальнейшем можно в ней же подключить диск или принтер.

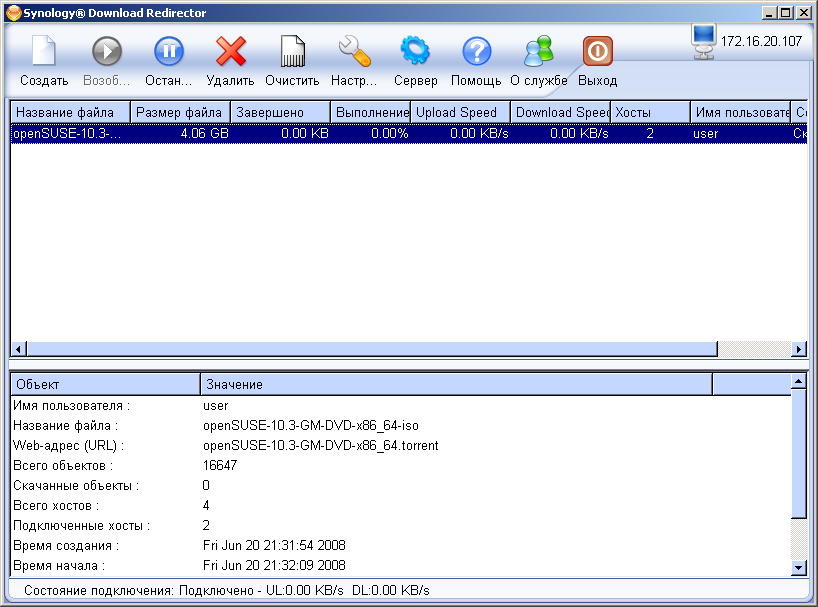

Download Redirector служит для управления загрузками с ПК без использования Web-интерфейса. Удобно, что каждый пользователь может иметь свои задания и папку назначения. Однако возможности управления по сравнению с Web-интерфейсом пока реализованы не все — менять параметры раздачи из программы нельзя.

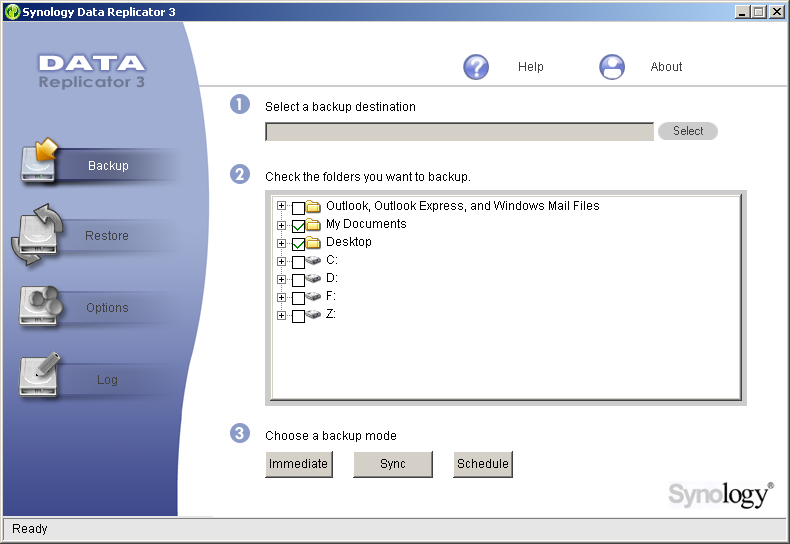

Data Replicatior 3 — как ясно из названия — программа резервного копирования. Возможностей у нее не очень много, однако пригодится может. В арсенале — копирование, восстановление, синхронизация. Все это можно запускать в ручном режиме или по расписанию (одна запись). Предусмотрена работа программы без инсталляции на ПК.

Отметим, что версии программ сильно привязаны к версии прошивки. Так что если вы ее обновили, то не забудьте и про программы.

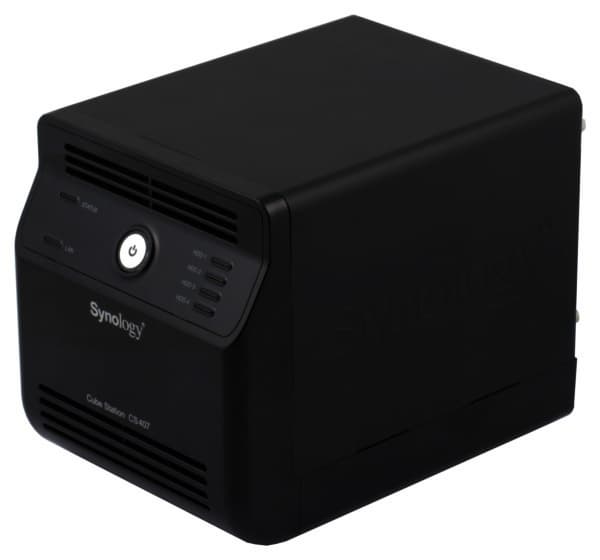

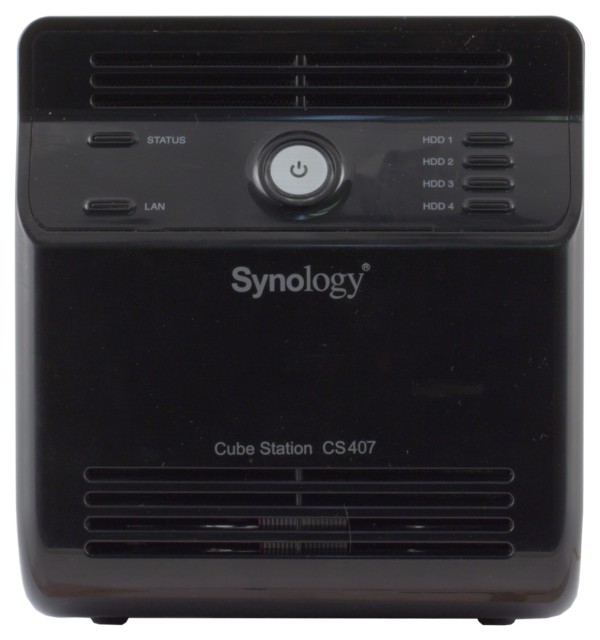

Внешне накопитель представляет собой «кубик», размером чуть меньше популярных баребонов Shuttle — 23×17×18 см. Лицевая сторона выполнена из черного глянцевого пластика. На ней находятся индикаторы (системный, активности сети, активности/состояния каждого диска) и большая круглая кнопка включения питания с индикатором внутри. Кроме этого, здесь расположены решетки для забора воздуха. Также из пластика выполнена нижняя часть устройства. Из стали, окрашенной в черный цвет выполнены основная крышка накопителя и задняя панель. На последней находится решетка вентилятора, гигабитный сетевой порт с индикаторами подключения, два порта USB 2.0 и вход блока питания.

Основная плата расположена в нижней части. Аппаратная начинка практически не отличается от других ARM-моделей компании: процессор Marvell 88F5281 на 500 МГц, оперативная память 128 МБ (без возможности расширения), флеш-память, SATA контроллер и сетевой чип также от Marvell.

Технические характеристики Synology CS407
Жесткие диски 4×SATA 3,5″, объем каждого – до 1 ТБ
Поддерживаемые конфигурации RAID0, RAID1, RAID5, отдельные диски
Сетевой интерфейс 1 Gigabit Ethernet
Поддержка протоколов CIFS, AFP, FTP, HTTP, SSL, ADS, NFS, telnet, SSH
Сетевые ограничения
  • пользователей: до 2048
  • групп: до 256
  • общих папок: до 200
  • одновременных подключений: до 128
Возможности расширения 2×USB 2.0 для внешних накопителей Ext3/FAT32/NTFS (только чтение), принтера и UPS
Аппаратная конфигурация Процессор Marvell 88F5281 (ARM), частота 500 МГц, оперативная память 128 МБ, флеш-память 4 МБ (только загрузчик, остальное — на дисках)
Система охлаждения Один 80 мм вентилятор
Дополнительные функции
  • доступ к файлам по FTP/HTTP (с шифрованием)
  • iTunes сервер
  • DLNA/UPnPAV сервер
  • фото-видео альбомы с блогами
  • Web-сервер (с PHP и MySQL)
  • автономная загрузка файлов по FTP/HTTP/BT
  • резервное копирование
  • аудиостанция
  • система видеонаблюдения для IP-камер
Питание Внешний БП 12 В, потребление от 13,4 (сон) до 50 (работа) Вт
Размеры и вес 23×17×18 см, около 2,2 кг

Сборка и настройка

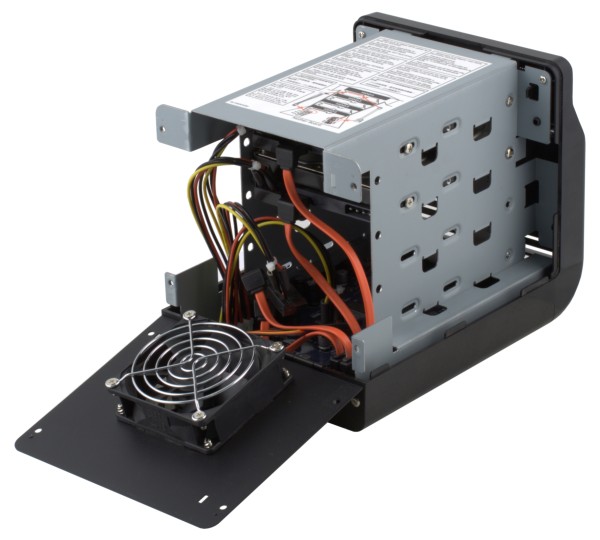

Сборка системы заключается в единственном действии — установке дисков. Они крепятся обычными винтами без каких-либо специальных прокладок. В случае использования современных быстрых дисков большого объема это отрицательно сказывается на уровне шума. Так что рекомендуем использовать специальные модели с пониженными уровнем энергопотребления и шума, например серию GreenPower от Western Digital. Низкий (по сравнению с лучшими моделями) уровень производительности в данном случае не играет роли, поскольку ограничением будет служить сама платформа NAS. Правильный выбор дисков — наиболее эффективный способ снижения общего уровня шума.

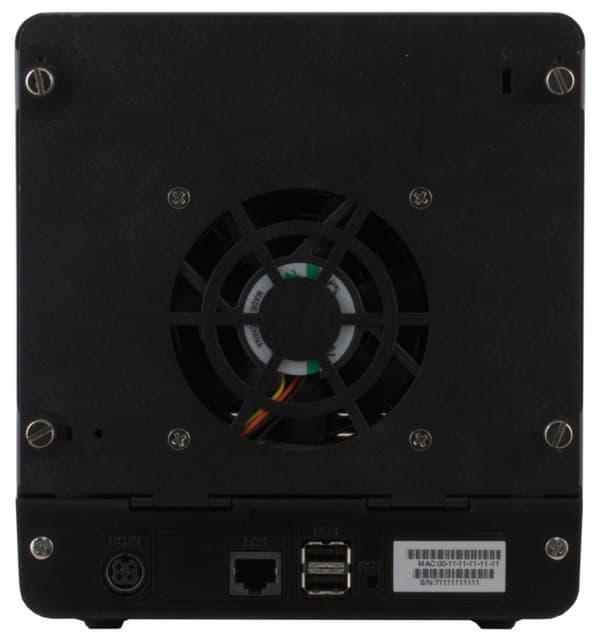

Для охлаждения используется один 80 мм вентилятор, установленный в центре задней панели. Забор воздуха происходит через две решетки на лицевой стороне устройства. Замена штатного вентилятора на более тихую модель позволит несколько снизить уровень шума, но это актуально только если не жесткие диски вносят основной вклад. Скорость вращения вентилятора зависит от температуры устройства, однако до высоких оборотов нам не удалось его довести. Максимум температуры, который мы получили во время тестов, составил 45 градусов (и для дисков, и для платы) при установке двух быстрых терабайтных дисков.

Как и у всех Synology, собственно прошивка является скорее образом файловой системы, а не флеш-памяти. И поэтому после установки дисков нужно обязательно использовать Synology Assistant для создания разделов и записи операционной системы.

После этого, все управление устройством осуществляется стандартным образом — через описанный выше Web-интерфейс. При необходимости можно использовать и шифрование (HTTPS).

Тестирование производительности

Тесты проводились с дисками Hitachi T7K500 (HDT725025VLA380, 250 ГБ, 7200 RPM, SATA 3.0 Гб/с, буфер 8 МБ) в пакете FC-Test 1.0b13. Использовались несколько вариантов конфигурации RAID-массивов с разным количеством дисков. В тестах NAS подключался напрямую к гигабитному сетевому порту современного компьютера. Активация Jumbo Frames показала незначительное увеличение результатов, так что представленные цифры были получены без включения этой опции, поскольку ее использование в домашних условиях требует специальных коммутаторов, которые пока не получили широкого распространения. Однако в следующих статьях мы уделим больше внимания этому режиму.

На первой диаграмме приведены результаты тестирования скорости записи. Видно, что максимальная скорость составляет около 19 МБ/с и достигается в режиме RAID0 на шаблонах ISO и mp3. Распределение по режимам RAID соответствует теоретическому — RAID1 практически равен по скорости одиночному диску, RAID5 заметно медленнее (максимум — 14 МБ/с), а RAID0 — быстрее всех. Скорость записи маленьких файлов в полтора раза меньше, чем больших, и соответствует уровню 11 МБ/с.

Рекордная скорость чтения также была зафиксирована в режиме RAID0 на шаблоне ISO — 30 МБ/с. Это самый высокий показатель, который мы получали в наших тестах сетевых накопителей за последний год. Интересно, что и RAID5 на больших файлах показывает результат заметно выше, чем одиночный диск. Ранее накопители такого уровня вели себя иначе. К сожалению уменьшение размеров файлов вызывает и заметное снижение скорости работы с ними. При этом она оказывается даже ниже прошлого лидера — Synology DS-107+. Однако если говорить о производительности в целом, то конечно CS407 уверенно занимает место лидера среди сетевых накопителей класса SOHO.

Выводы

Рассмотренный в статье сетевой накопитель Synology CS407 является сегодня одним из лучших решений для тех пользователей, которым нужно самое производительное и функциональное решение. Не стоит забывать и о максимально возможном объеме в 4 ТБ — эта внушительная цифра может быть достигнута только на четырехдисковых моделях. Если же к объему добавить надежность — то и 3 ТБ в RAID5 тоже хороший результат. Особенно учитывая достаточно высокую производительность CS407 в этом режиме.

Synology продолжает радовать пользователей высоким функционалом своих сетевых накопителей — в прошивке DSM2 реализовано практически все, что только может пригодиться дома, включая Photo-станцию и неплохую систему видеонаблюдения. Приятно, что все эти новшества доступны и тем, кто приобрел накопители ранее, а не только новым покупателям. Кроме того, для накопителей этой серии в сети можно найти специальное программное обеспечение optware, расширяющие возможности системы, для которого существует более тысячи пакетов.

Пожалуй единственным препятствием может оказаться достаточно высокая стоимость системы — она составляет более 17000 рублей. За такую сумму можно купить и целый персональный компьютер или даже два. Однако по компактности, удобству использования, энергопотреблению и простоте настройки такой вариант, на наш взгляд, не сможет сравниться с CS407.

Текущая средняя стоимость накопителя в Московской рознице и количество предложений: Н/Д(0).

За отличное сочетание технических характеристик, высокой производительности и богатого набора функций Synology CS407 получает нашу награду Original Design.





Благодарим компанию InPrice Distribution за предоставленное
на тестирование оборудование
